Обзор материнской платы MSI MAG Z890 TOMAHAWK WIFI

Технические характеристики

• Чипсет: Intel Z890
• Форм-фактор: ATX
• Размеры: 305 x 244 мм
• Сокет: LGA 1851
• Поддерживаемые процессоры: Intel Core Ultra 2-го поколения
• Встроенная графика (только для процессоров с интегрированной графикой, характеристики могут меняться в зависимости от модели процессора):
  • 1 x HDMI 2.1 с максимальным разрешением 4K при 120 Гц
  • 2 x Thunderbolt 4 с поддержкой DP 2.1 с максимальным разрешением 4K при 120 Гц или 8K при 60 Гц
• Аудио:
  • Realtek ALC1220
  • 7.1-канальный звук
  • S/PDIF
• Сетевой контроллер:
  • Intel Killer E5000B 5G LAN
  • Intel Dual Band Wireless BE200 (Wi-Fi7 802.11a/b/g/n/ac/ax/be (2,4/5/6 ГГц) + Bluetooth 5.4)
• Оперативная память:
  • 4 x DDR5
  • два канала (СUDIMM / UDIMM)
  • до 256 Гбайт
  • частота до 9200 МТ/с (XMP)
• Слоты расширения:
  • 1 x PCI-e x16 Gen5 (от процессора)
  • 1 x PCI-e x4 Gen4 (от чипсета)
  • 1 x PCI-e x4 Gen4 (от чипсета)
• Разъемы для накопителей:

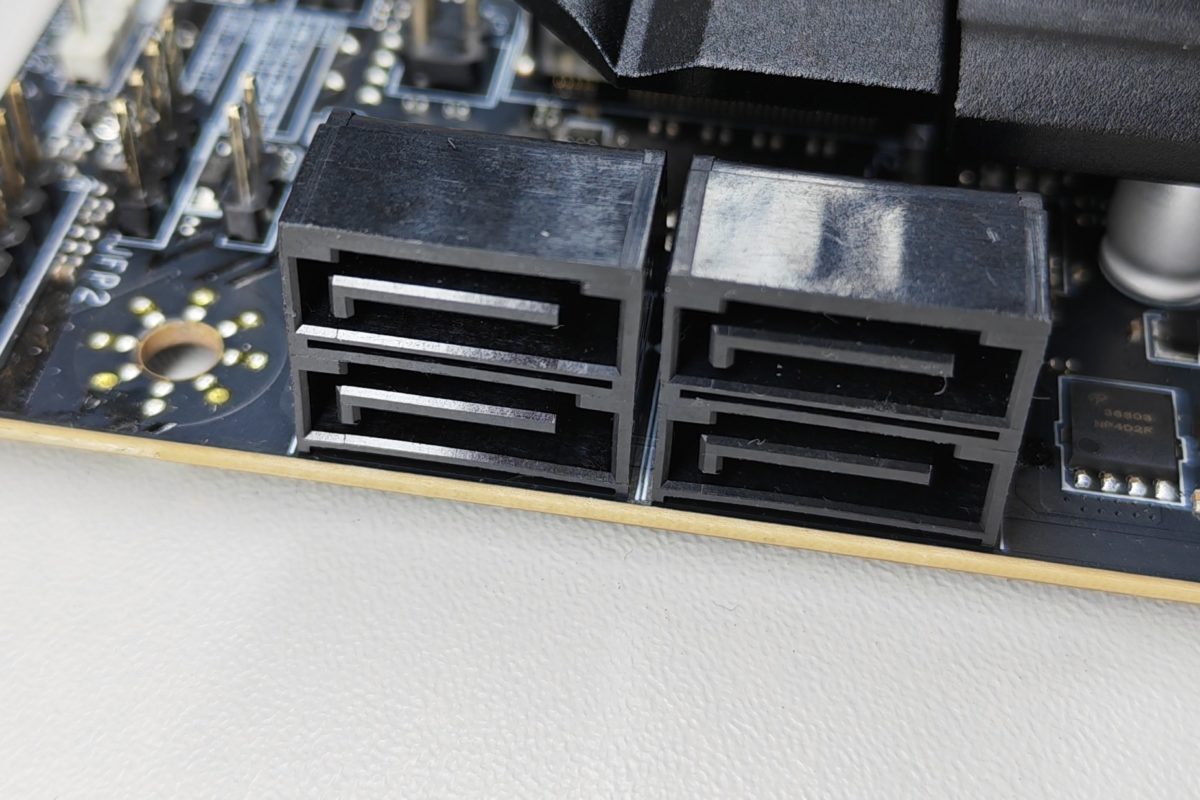

  • 4 x SATA 6.0 Гбит/с
  • 4 x M.2 порта:
    • PCI-e x4 Gen5 (от процессора) для 2280/2260 устройств
    • PCI-e x4 Gen4 (от процессора) для 22110/2280/2260 устройств
    • PCI-e x4 Gen4 (от чипсета) для 2280/2260/2242 устройств
    • PCI-e x4 Gen4 / SATA (от чипсета) для 2280/2260/2242 устройств
• Поддержка RAID: 0, 1, 5, 0, 10 для устройств SATA и M.2 NVMe
• Питание материнской платы:
  • 1 x ATX 24-pin
  • 2 x 8-pin EPS12V
  • 1 x 8-pin PCIe
• Разъемы на задней панели:
  • 1 x кнопка очистки CMOS
  • 1 x кнопка перепрошивки BIOS
  • 3 x USB-A 10 Гбит/с
  • 4 x USB-A 5 Гбит/с
  • 2 x Thunderbolt 4 40 Гбит/с
  • 1 x USB-C 10 Гбит/с
  • 1 x 5G LAN
  • 1 x аудиовход 3.5 для микрофона
  • 1 x аудиовыход 3.5 для наушников/акустики
  • 1 x Optical Audio Out (S/PDIF)
  • 1 x HDMI
  • 1 x разъем для антенны Wi-Fi 7
  • 1 x разъем для антенны Bluetooth 5.4
• USB-порты:
  • 4 x USB 2.0 (фронтальный)
  • 4 x USB 5 Гбит/с Type A (сзади)
  • 2 x USB 5 Гбит/с Type A (фронтальный)
  • 3 x USB 10 Гбит/с Type A (тыльный)
  • 1x USB 10 Гбит/с Type C (тыльный)
  • 1x USB 20 Гбит/с Type C (фронтальный)
• Thunderbolt:
  • 2 x Thunderbolt 4 (тыльная)
  • 40 Гбит/с с устройствами Thunderbolt
  • 20 Гбит/с с устройствами USB 4
  • 10 Гбит/с с устройствами USB 3.2
  • быстрая зарядка до 15 Вт
  • видео до 8K
  • объединение через один порт до 3 устройств Thunderbolt 4 или до 5 Thunderbolt 3
• Внутренние коннекторы:
  • 1 x коннектор Thunderbolt5 card (JTBT5)
  • 1 x коннектор питания (ATX_PWR)
  • 2 x коннектор питания (CPU_PWR)
  • 1 x коннектор питания (PCIE_PWR 8-pin)
  • 1 x коннектор вентилятора процессора
  • 1 x (Pump_Sys Fan)
  • 6 x коннекторов системного вентилятора
  • 1 x ARGB+FAN+USB 2.0 Header (JAF_2)
  • 2 x коннектор фронтальной панели (JFP)
  • 1 x коннектор датчика открытия корпуса (JCI)
  • 1 x коннектор фронтального аудио (JAUD)
  • 1 x коннектор температурного датчика(T_SEN)
  • 3 x коннектор Addressable V2 RGB светодиодов (JARGB_V2)
  • 1 x коннектор RGB светодиодов (JRGB)
  • 1 x TPM коннектор (Support TPM 2.0)
  • 4 x USB 2.0 порты
  • 2 x USB 5Gbps Type A ports
  • 1 x USB 20Gbps Type C ports
• Сеть Wireless и Bluetooth:
  • Intel Killer BE1750x Wi-Fi 7
  • Беспроводной модуль предустановлен в слоте M.2 (Key-E)
  • MU-MIMO TX/RX 2,4 ГГц, 5 ГГц, 6 ГГц (320 МГц), до 5,8 Гбит/с
  • 802.11 a/b/g/n/ac/ax/be
  • Bluetooth 5.4, MLO, 4KQAM

Упаковка и комплектация

Материнская плата MSI MAG Z890 TOMAHAWK WIFI упакована в картонную коробку, окрашенную в темные тона.

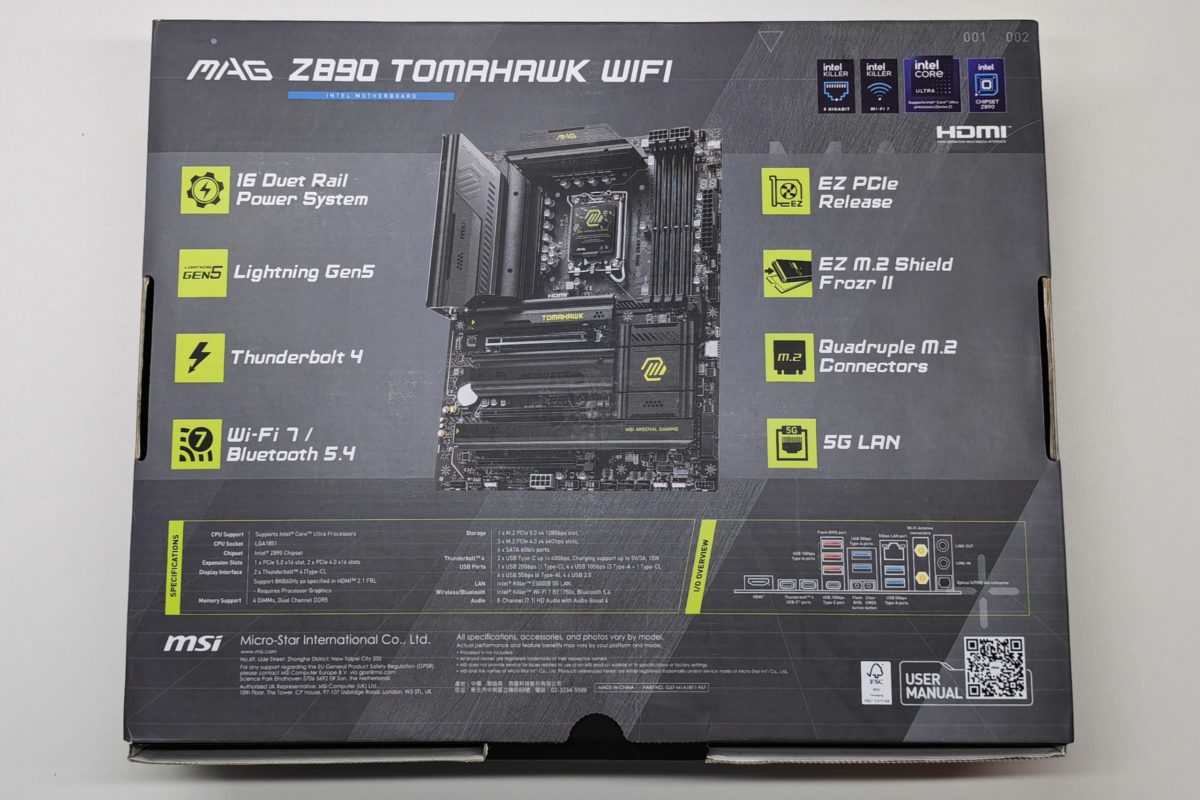

Ее лицевая сторона сообщает имя модели и перечисляет ее особенности. Сзади представлено изображение устройства и содержится более подробный список его достоинств.

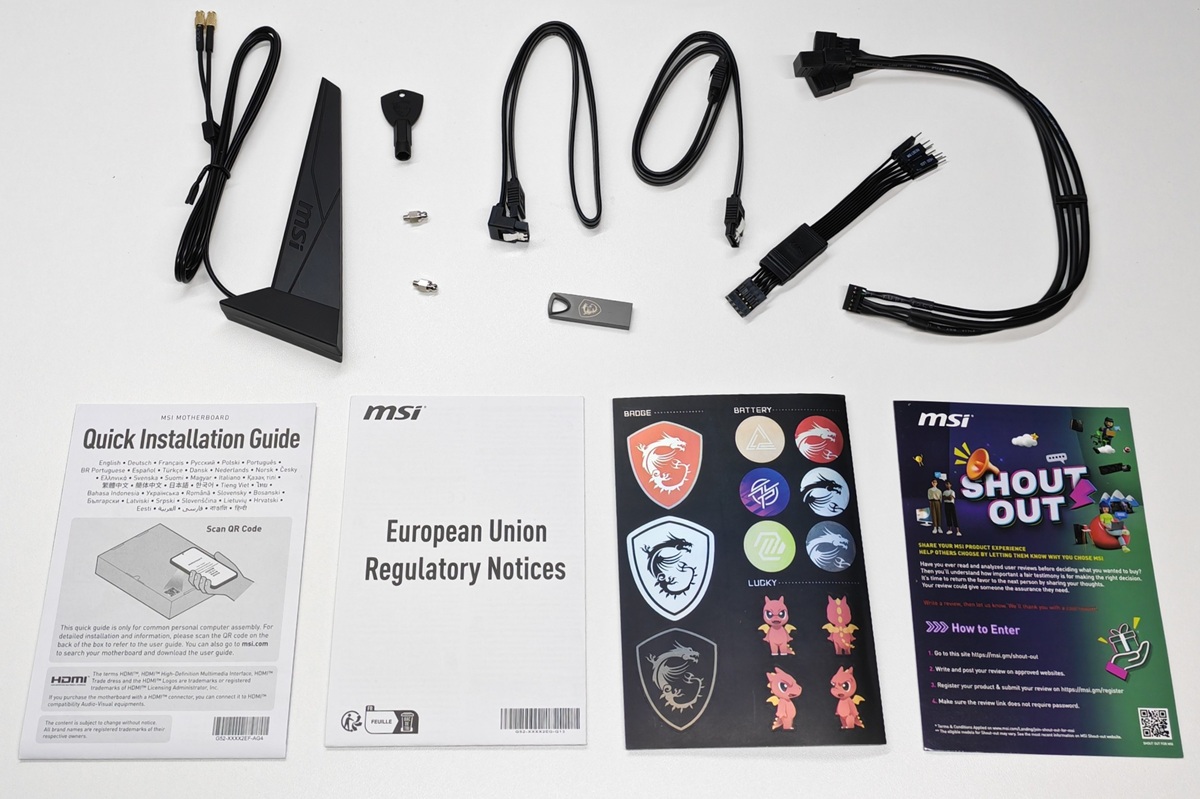

Внутри коробки плата аккуратно упакована в антистатический пакет и зафиксирована с помощью форм из картона. Вместе с ней в комплект входят антенна Wi-Fi, два SATA-кабеля, USB-флешка с драйверами, удлинитель EZ Сonn для подключения систем охлаждения MSI в разъем JAF, ключ для установки устройств в слот M.2, удлинитель для слотов на передней панели, два быстросъемных крепления EZ M.2 Clips II, фирменный стикерпак, приветственный талон, регулирующий документ и инструкция.

Внешний вид

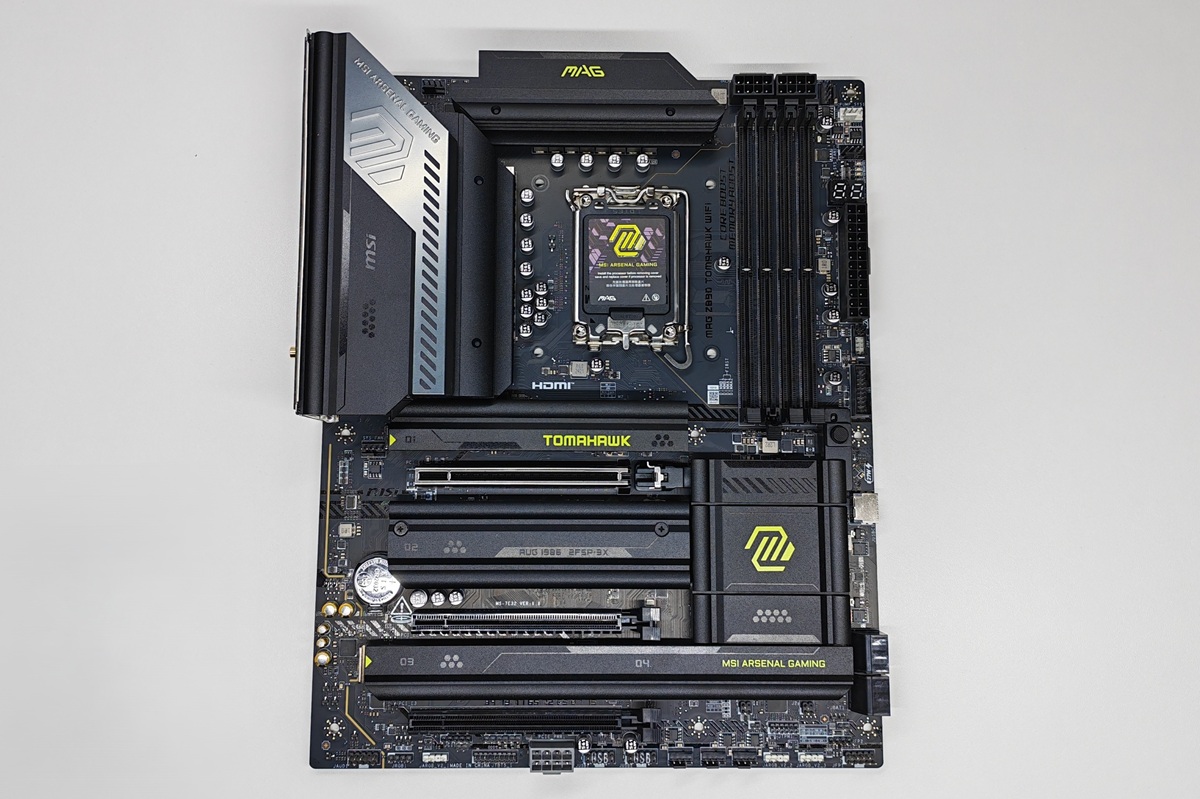

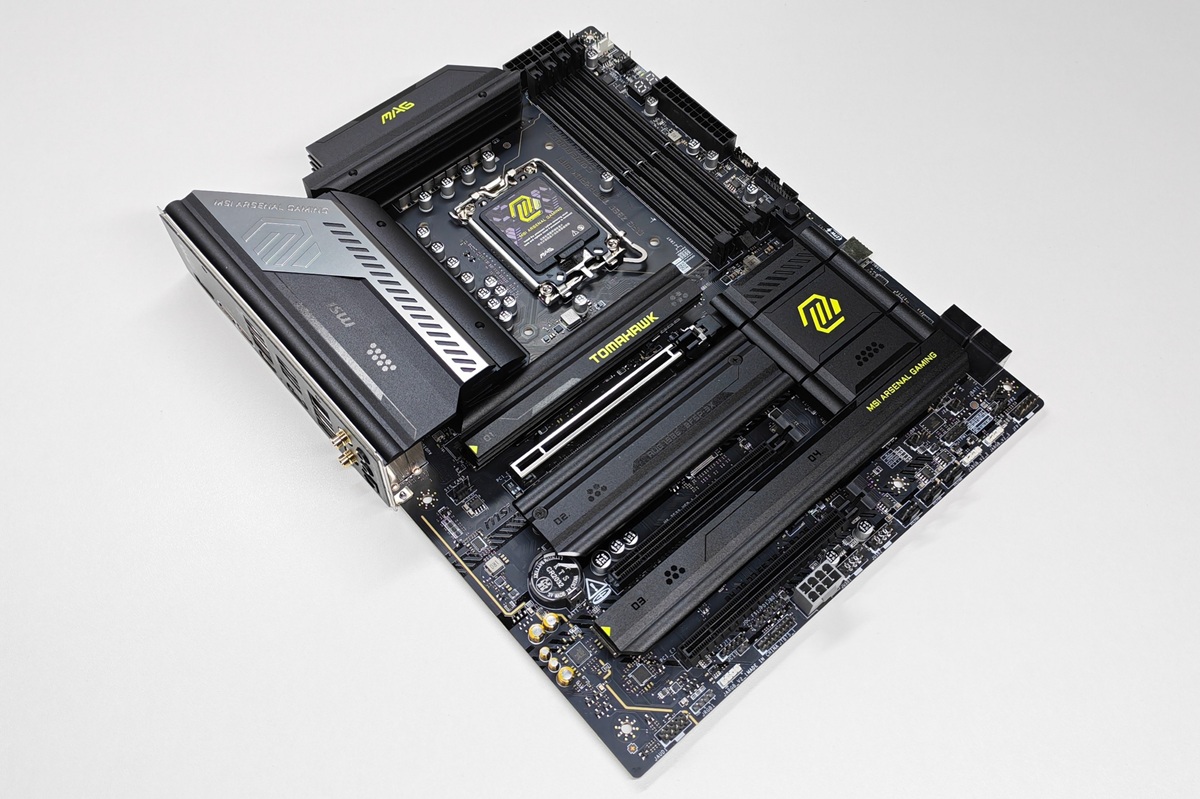

MSI MAG Z890 TOMAHAWK WIFI представляет собой материнскую плату формата ATX, чьи размеры составляют 305 х 244 мм. Выполнена она в темном цвете с матовым покрытием. Состоит плата из 6 слоев с высоким содержанием меди, благодаря чему лучше рассеивает тепло и обеспечивает стабильную передачу сигнала высокоскоростных интерфейсов. В качестве украшений на ней имеются разного рода узоры в виде точек, черточек, логотипа и имени серии. Последние нанесены ярко-зеленой флуоресцентной краской, что придает устройству яркий дизайн, характерный для комплектующих серии MAG.

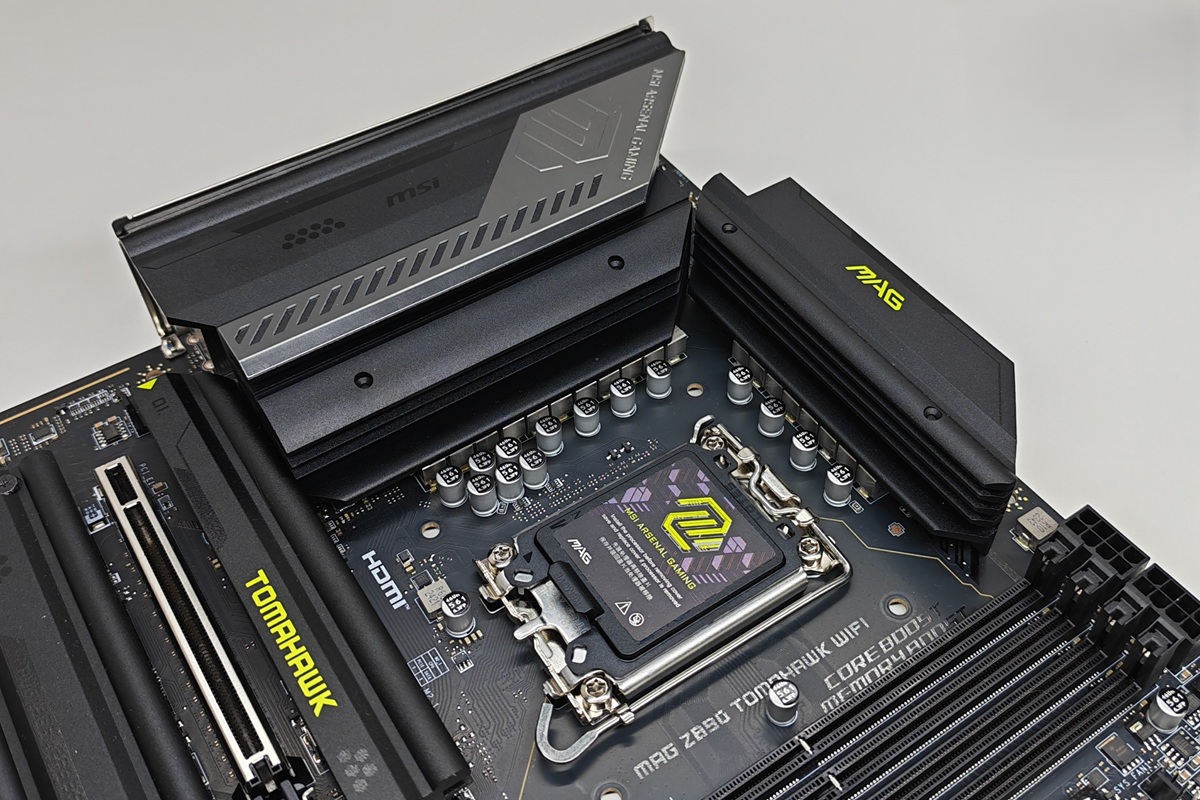

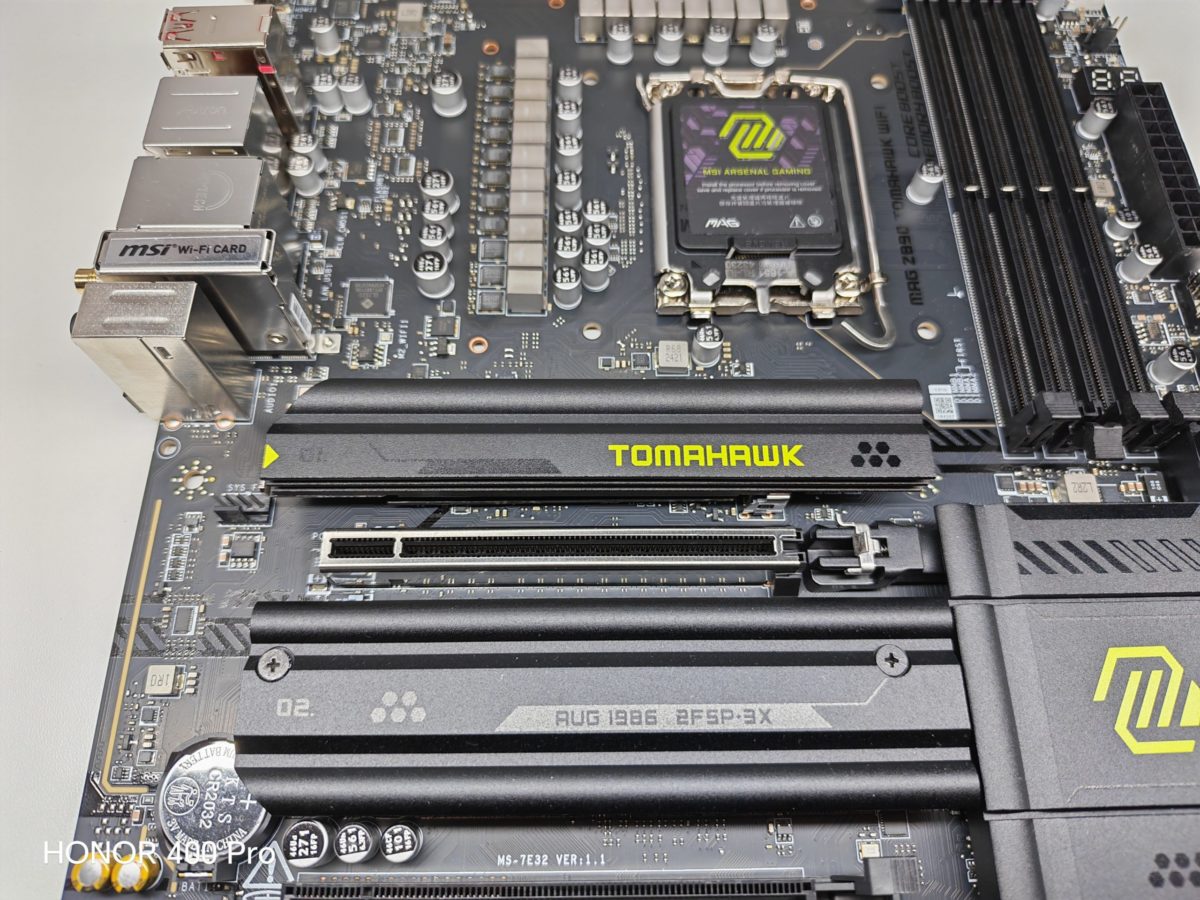

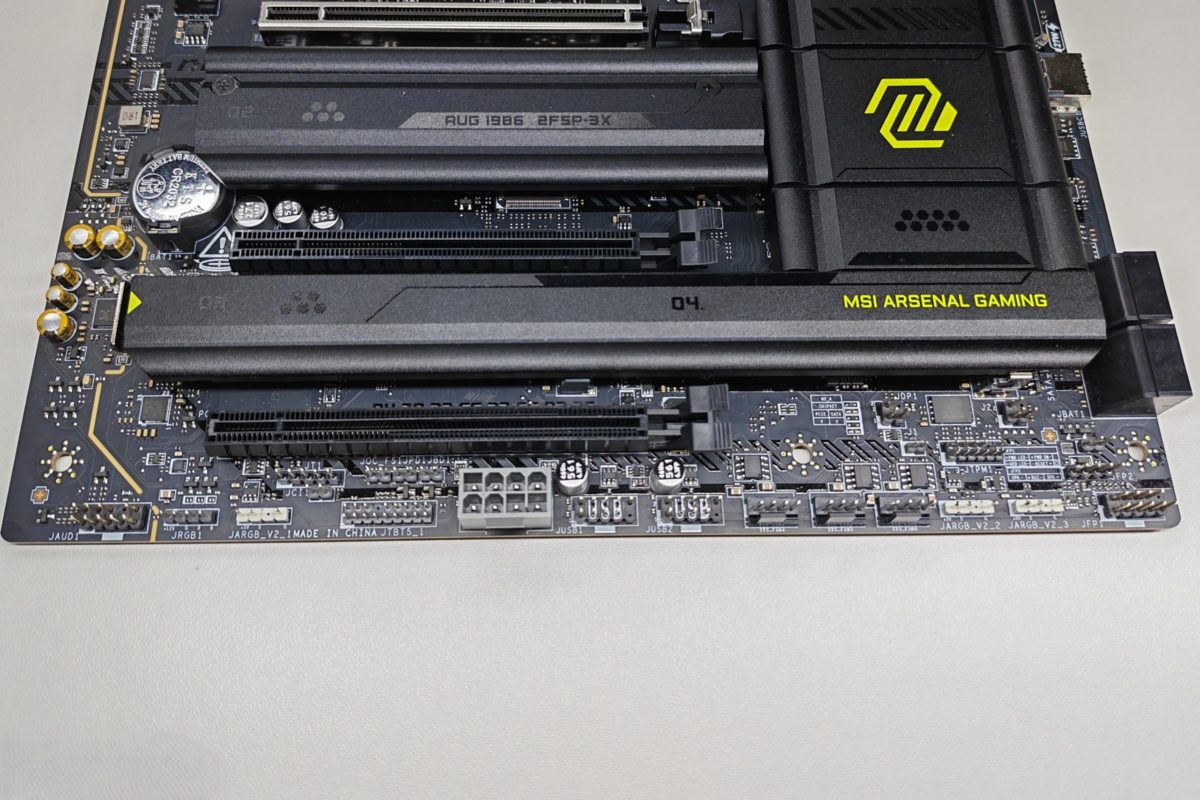

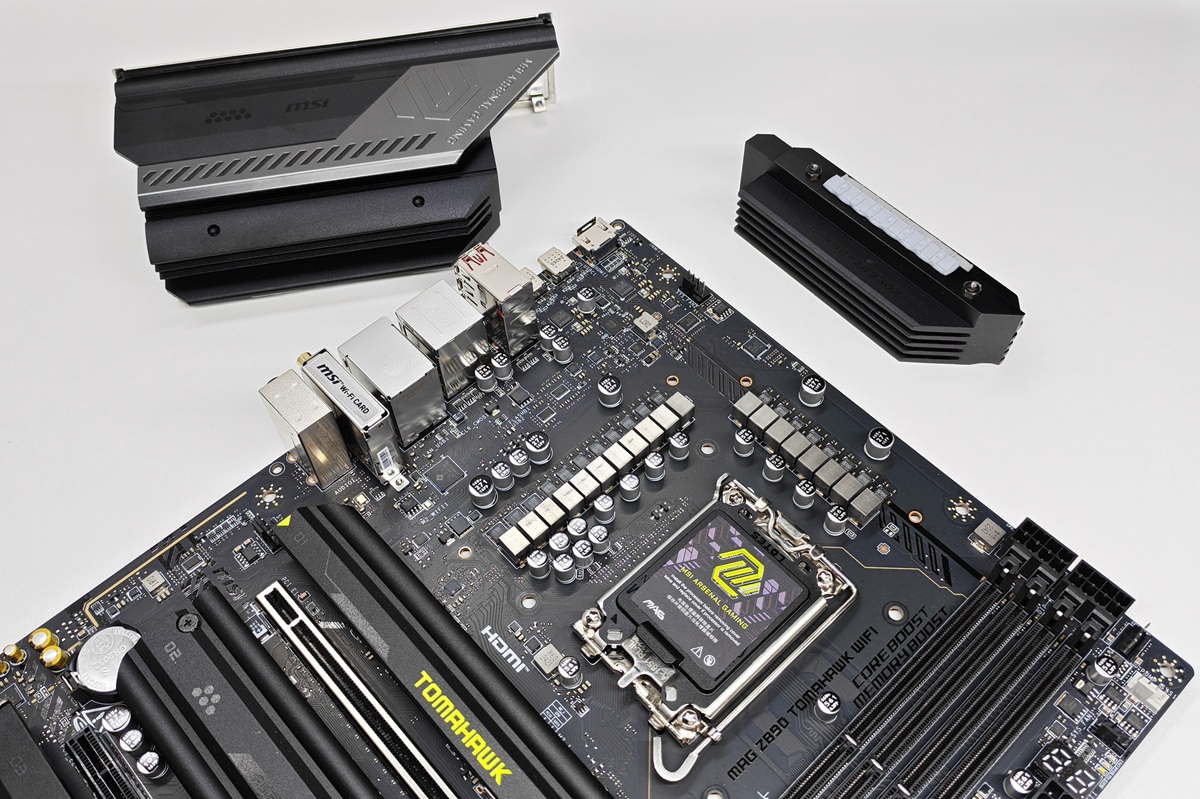

Помимо интересного оформления лицевая сторона приковывает взгляд еще и солидной системой охлаждения Frozr Guard, в которую входят сразу 6 радиаторов. Один из них прикрывает чипсет, два – зону системы питания, а три оставшиеся – разъемы для накопителей M.2.

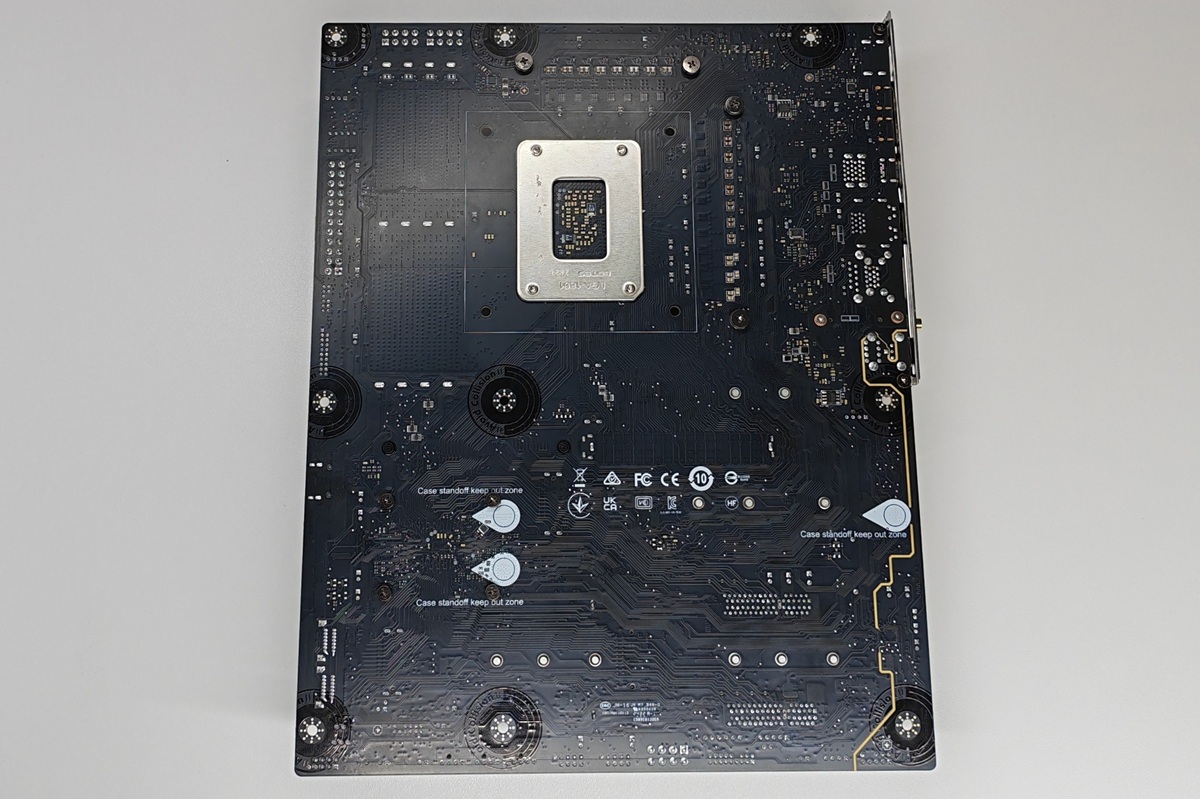

Тыльная панель не особенно интересна, однако пара важных деталей здесь есть. Во-первых, здесь расположены винты для фиксации радиаторов. Во-вторых, имеются белые маркеры, сообщающие, где в корпусе могут находиться лишние втулки, которые во избежание повреждения платы потребуется снять. В-третьих, все отверстия для монтажа устройства имеют защитное покрытие и двойную электрозащиту.

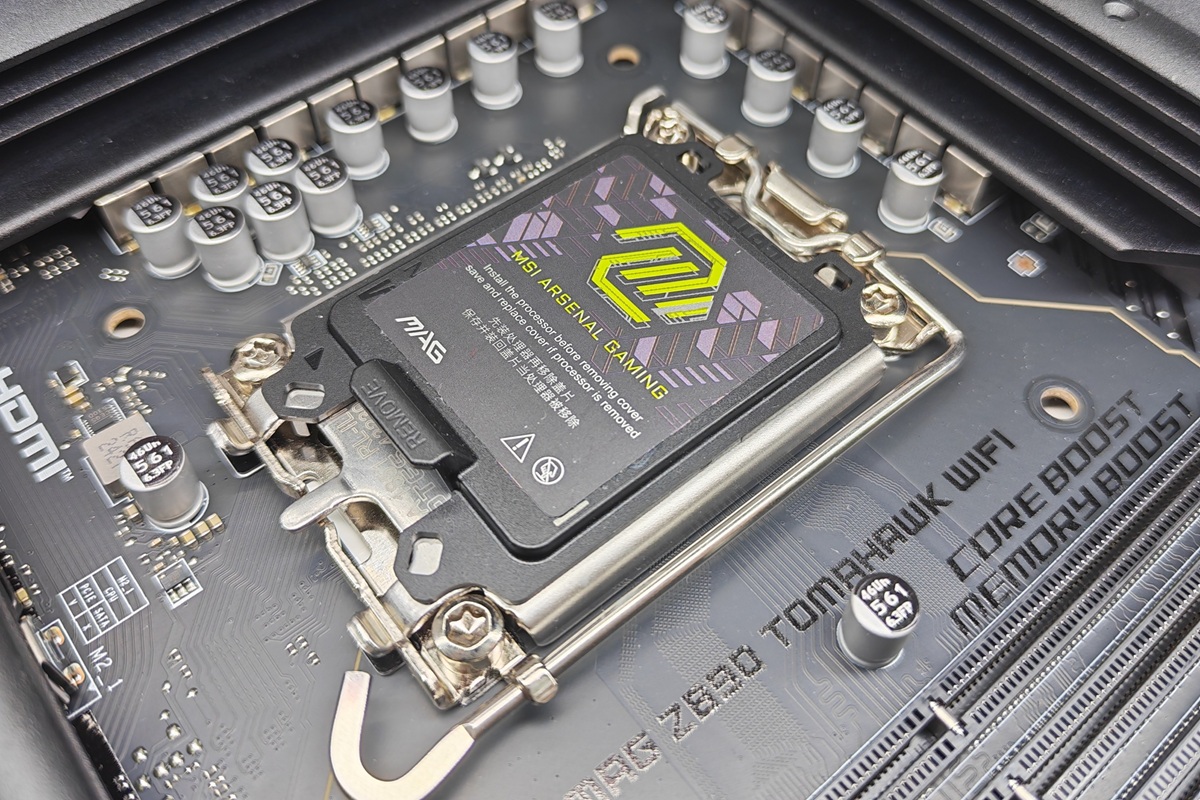

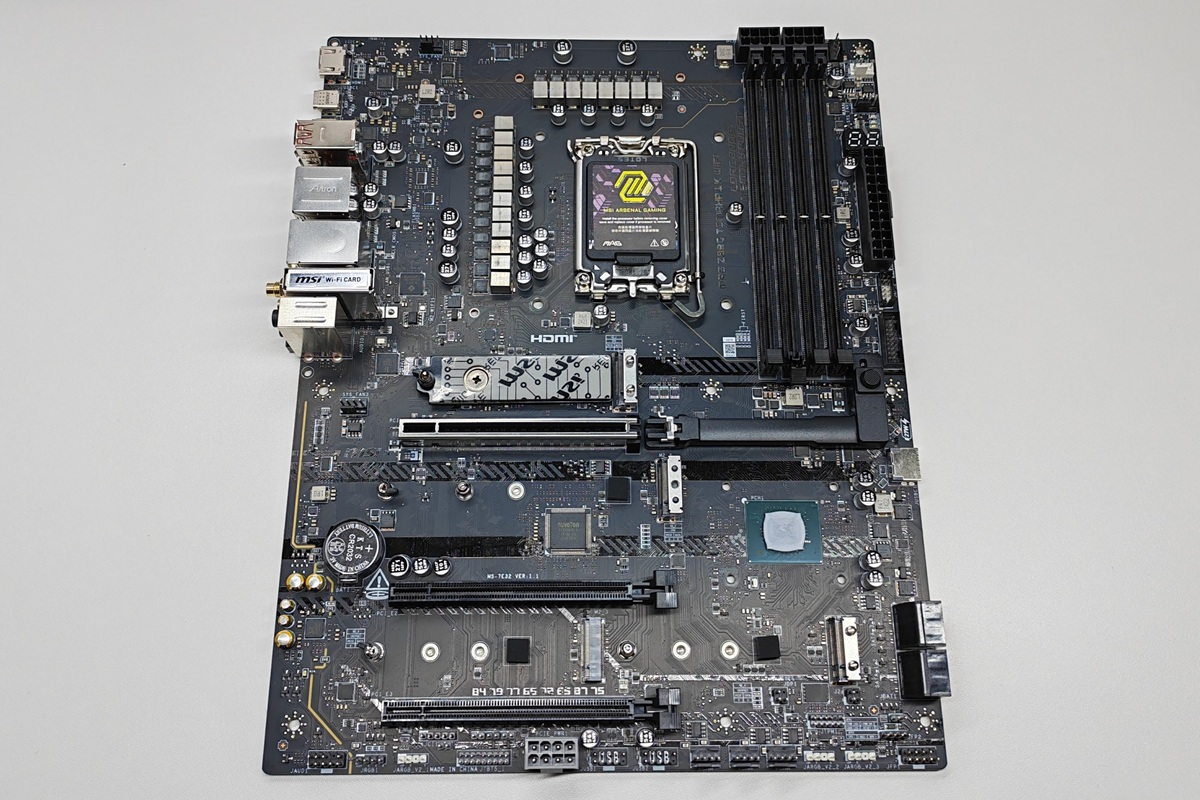

Возвращаясь к лицевой стороне, в центральной ее части видим процессорный сокет LGA 1851, поддерживающий установку процессоров Intel Core Ultra 2-го поколения. Сверху и слева от него расположились ранее упомянутые радиаторы, скрывающие зону питания процессора. Один из них получил увеличенные размеры, благодаря чему дополнительно закрывает разъемы на тыльной стороне платы и увеличивает площадь охлаждения. Оба радиатора крепятся с помощью винтов, а в качестве проводника имеют прокладки с теплопроводностью 7 Вт/(м∙К).

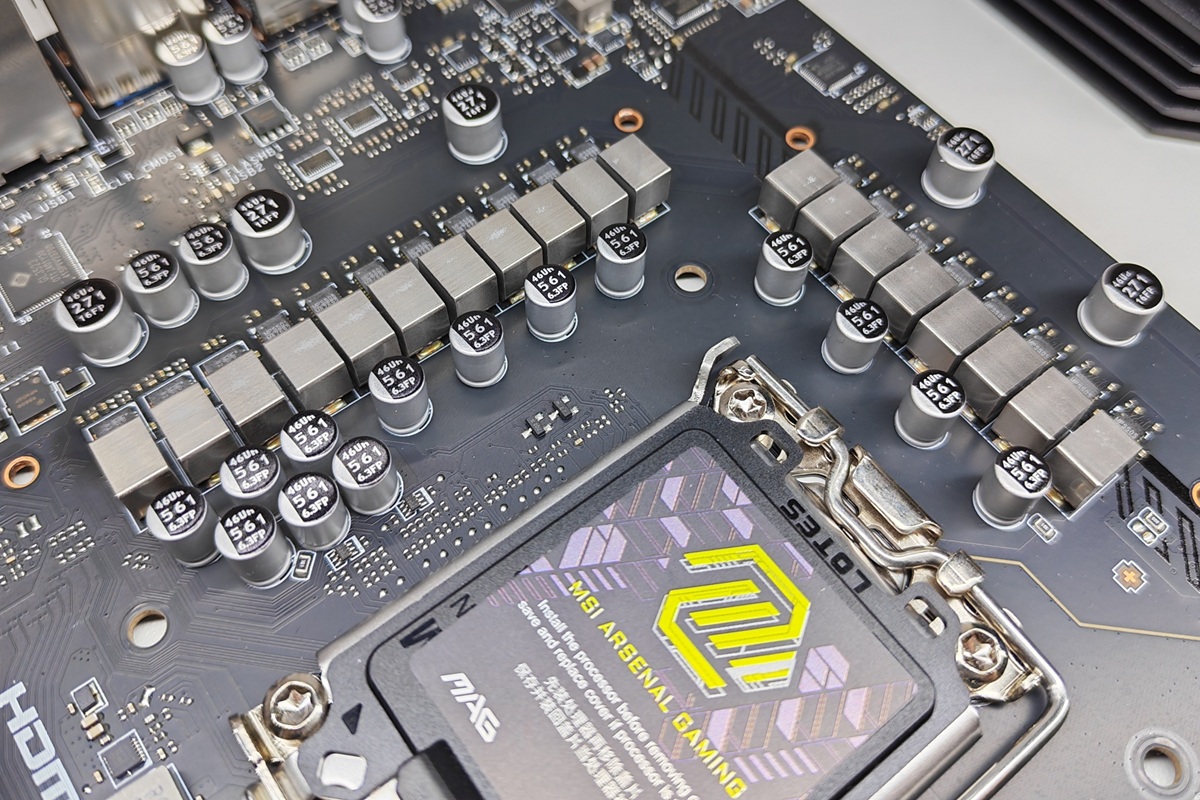

Система питания выполнена по схеме 16+1+1+1, где 16 фаз приходятся на питание ядра, одна на графическое ядро, одна на питание системного агента и еще одна на VNNAON. Вдобавок к этому устройство имеет двойные разъемы для подключения и силовой модуль 90A для каждого канала фаз ядра, за счет чего не просто подходит для мощных процессоров серии Intel Core Ultra, но и обеспечивает их стабильную работу в режиме разгона.

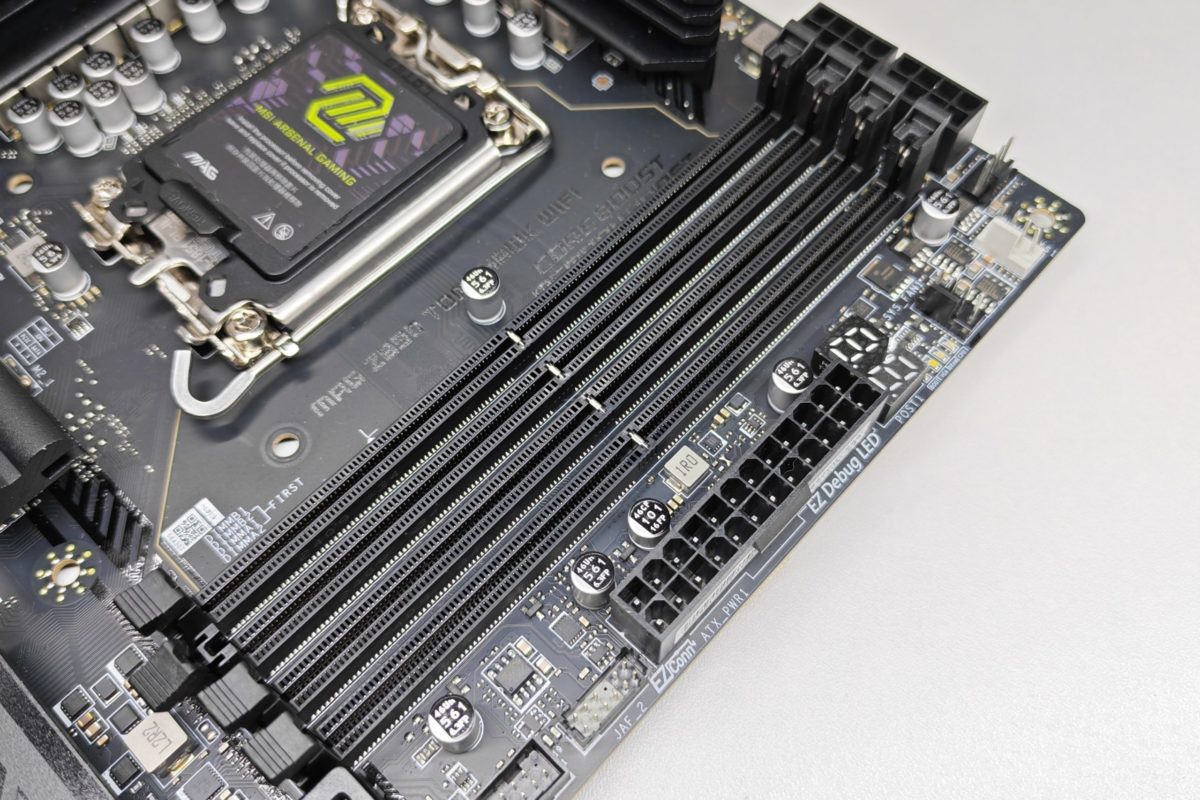

Слева от сокета расположились четыре слота для ОЗУ. В данном случае поддерживается память DDR5 с общим объемом до 256 ГБ и максимальной пропускной способностью до 9200 МТ/с в режим XMP-разгона. Для работы в двухканальном режиме планки следует устанавливать через одну, начиная с правой стороны платы. В качестве подсказки около разъемов имеется соответствующая маркировка.

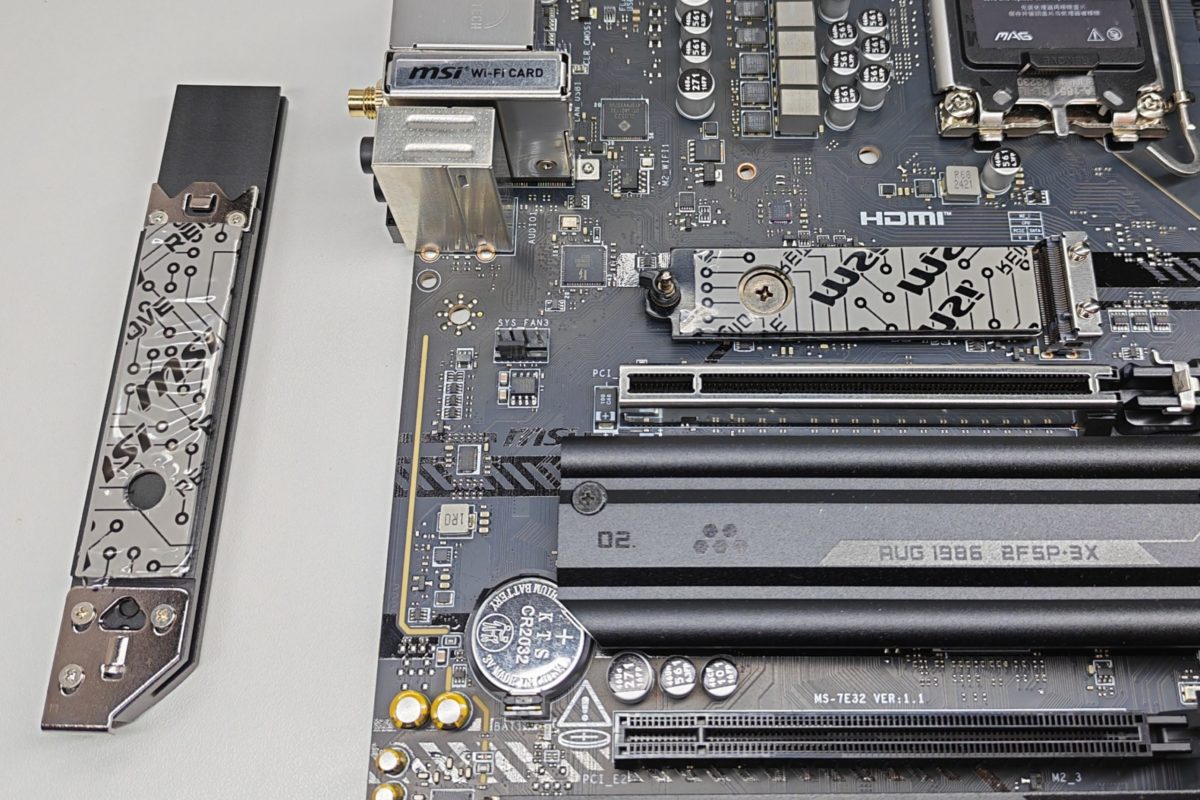

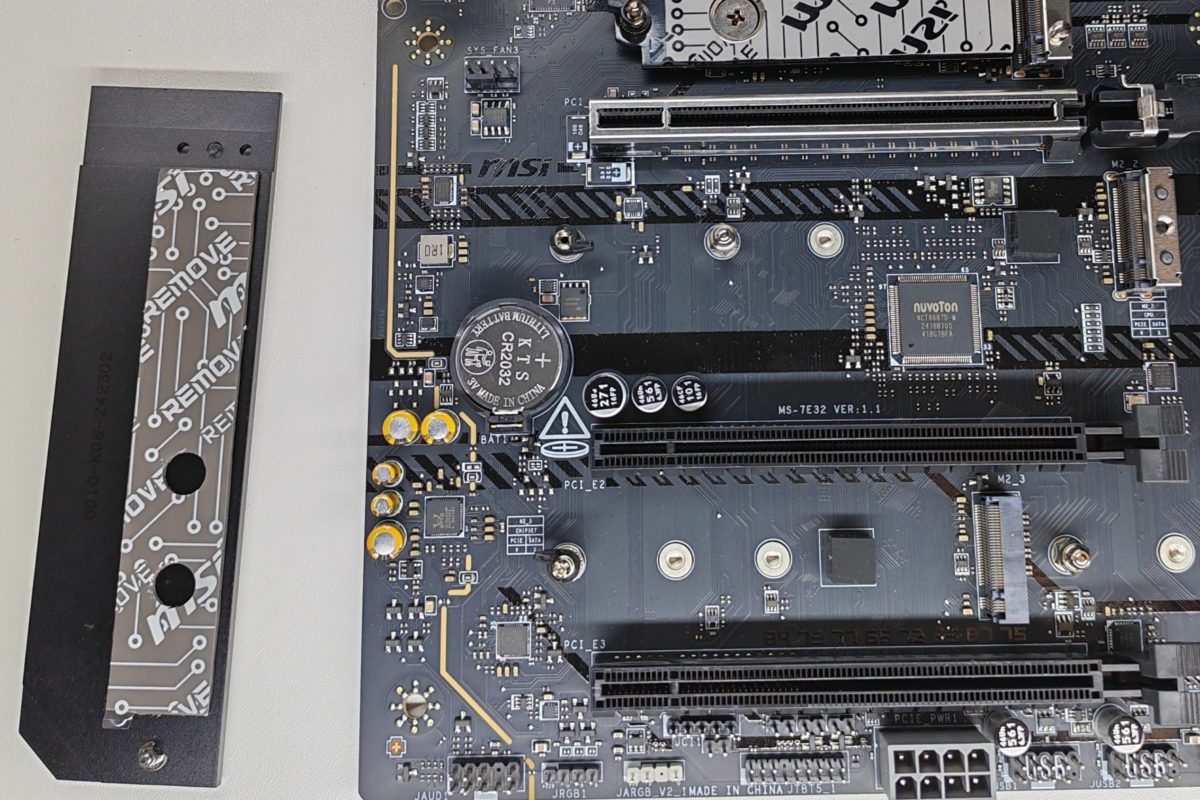

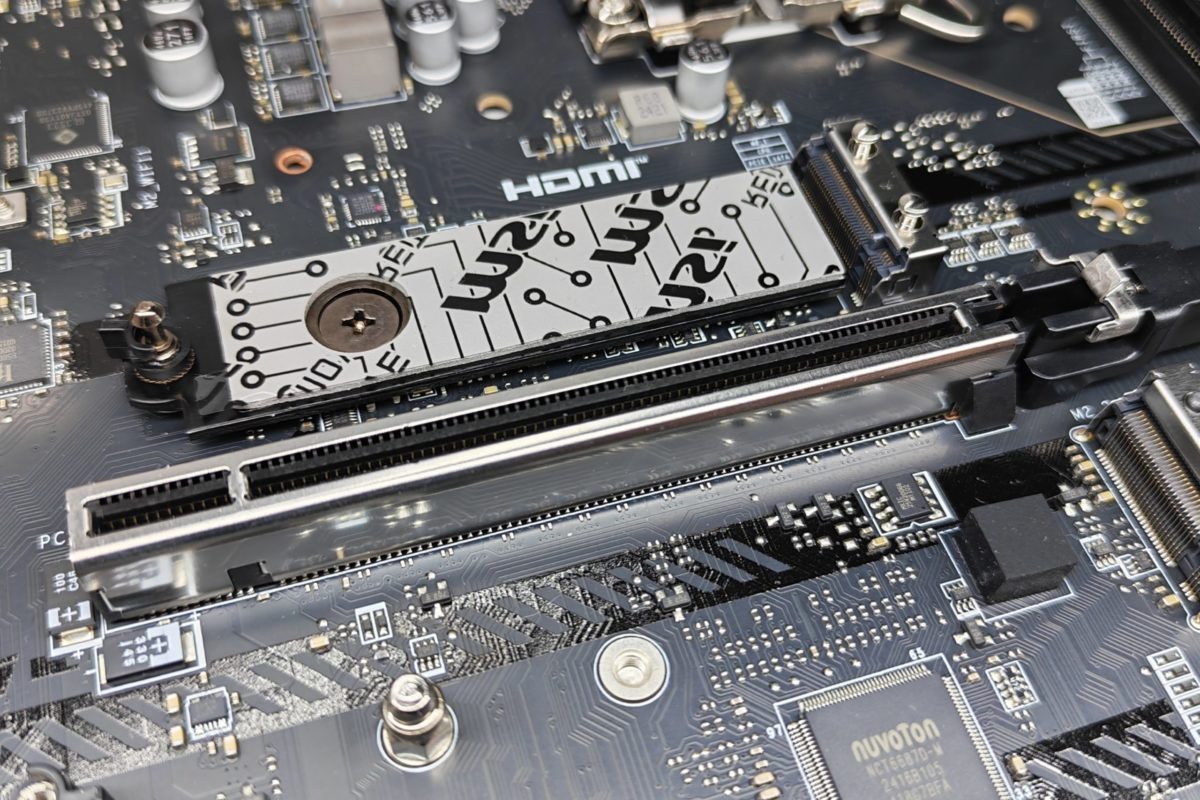

Для установки накопителей M.2 предусмотрено четыре соответствующих разъема, каждый из которых имеет радиатор. Верхний получает линии от процессора, поддерживает PCI-e 5.0 и является самым скоростным. За счет этого его радиатор сделали весьма массивным, а тепло от него рассеивается не только вверх, но и вниз благодаря наличию дополнительного термоинтерфейса. Более того, установка памяти в этот слот возможна без каких-либо инструментов, так как и для радиатора, и для накопителя здесь предусмотрены быстросъемные крепления. Установленный здесь радиатор получил название EZ M.2 Shield Frozr II, а используемое быстросъемное крепление — EZ M.2 Clip II.

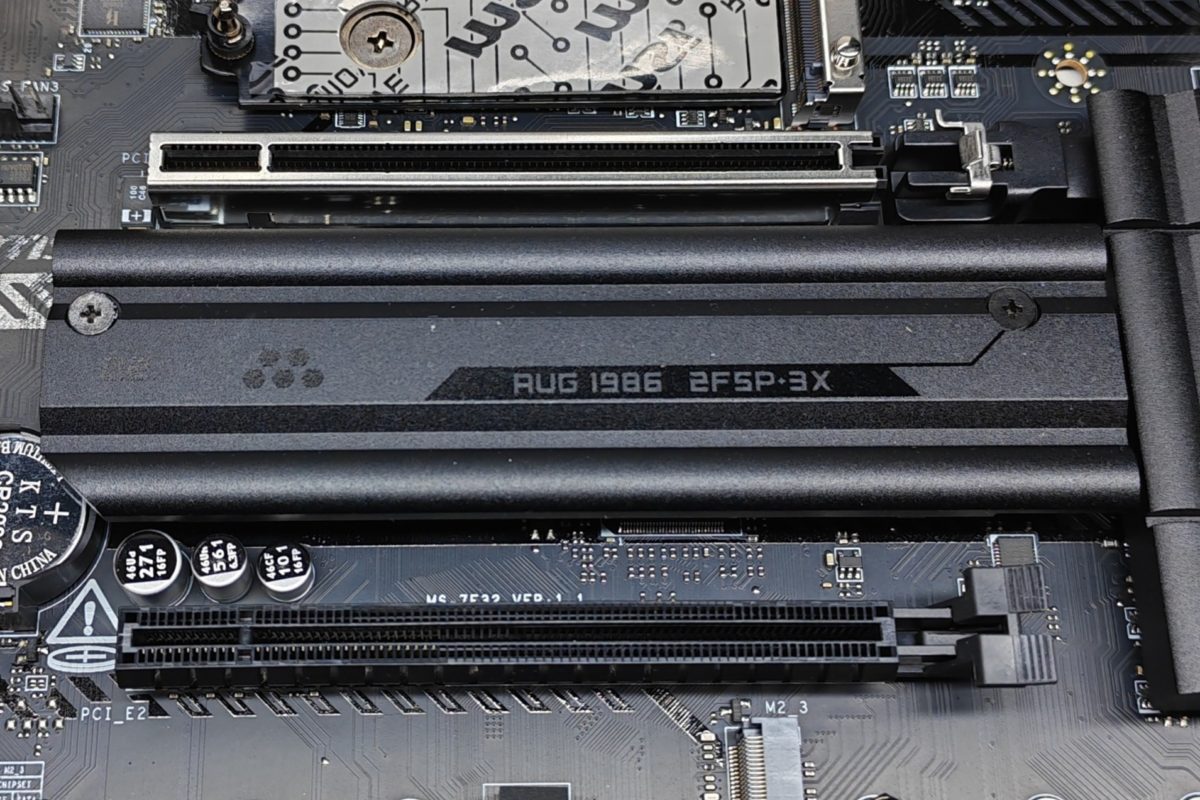

Следующий слот также работает от процессора, но поддерживает накопители PCI-e 4.0. Его радиатор имеет винтовое крепление, а потому менее удобен для демонтажа. Кроме того, этот слот будет перекрываться видеокартой, поэтому с большой долей вероятности будет использоваться редко.

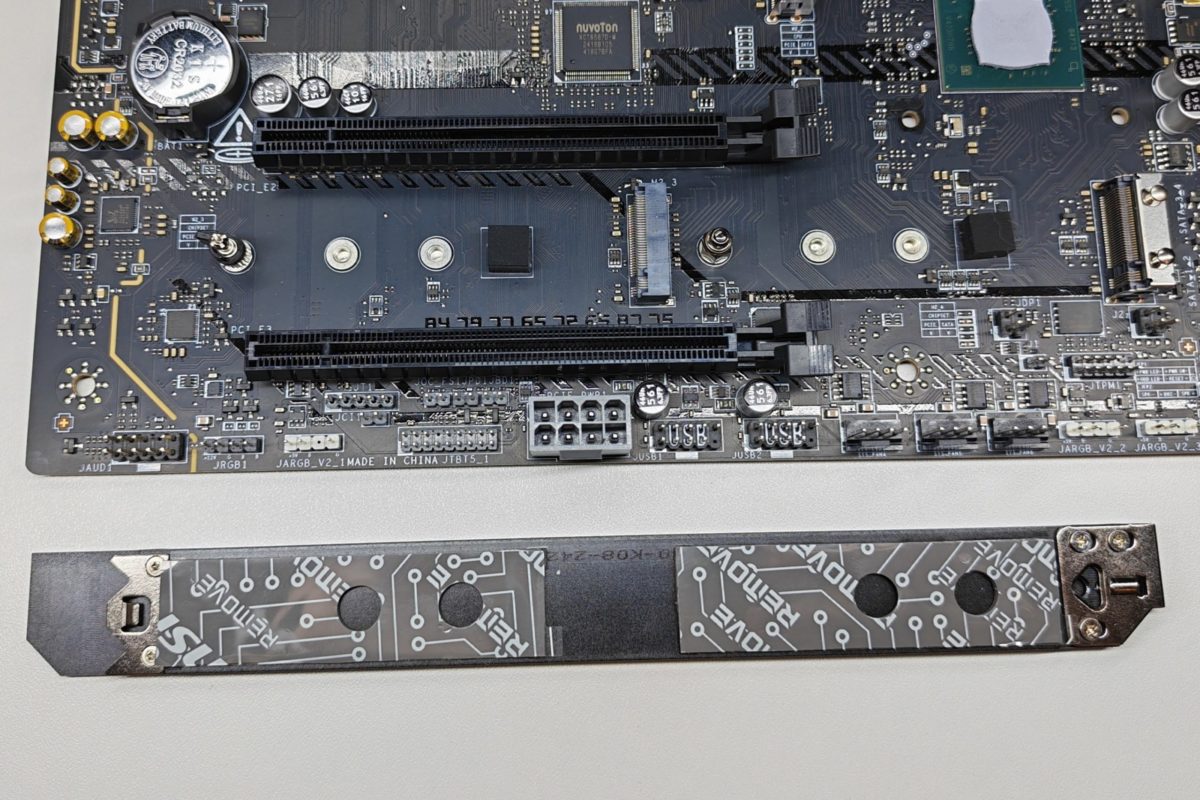

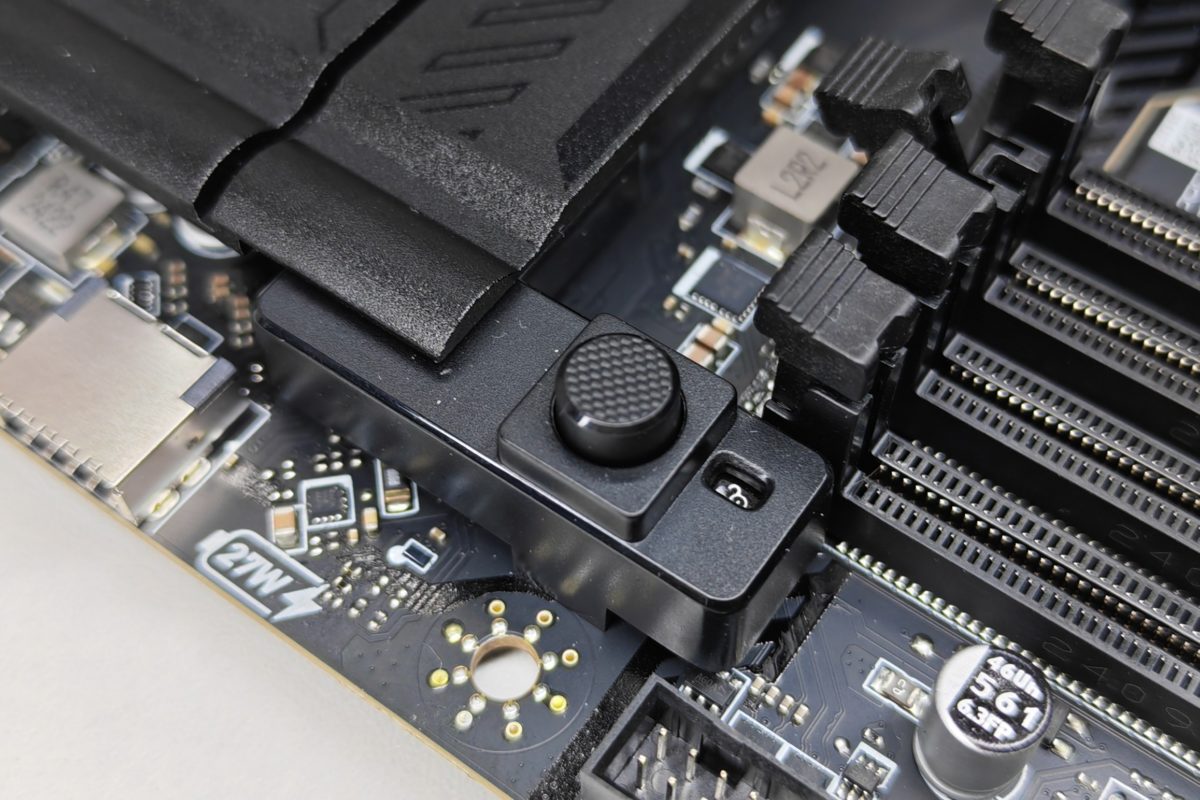

Заключительные два слота расположены рядом друг с другом. Добраться до них всегда легко, а потому их также оборудовали быстросъемными крепления для дисков и радиатора. Последний у них, кстати, общий. Работают они от чипсета и поддерживают PCI-e 4.0. Кроме того, четвертый слот совместим с SATA SSD.

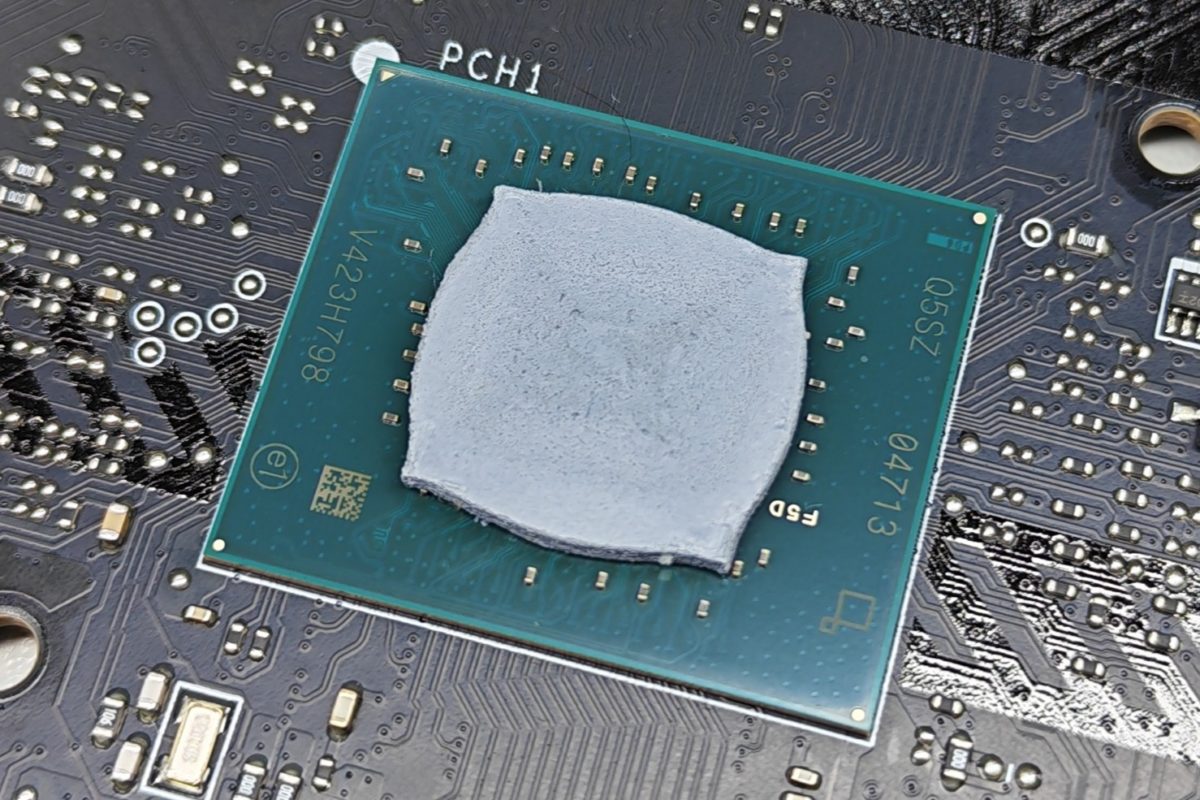

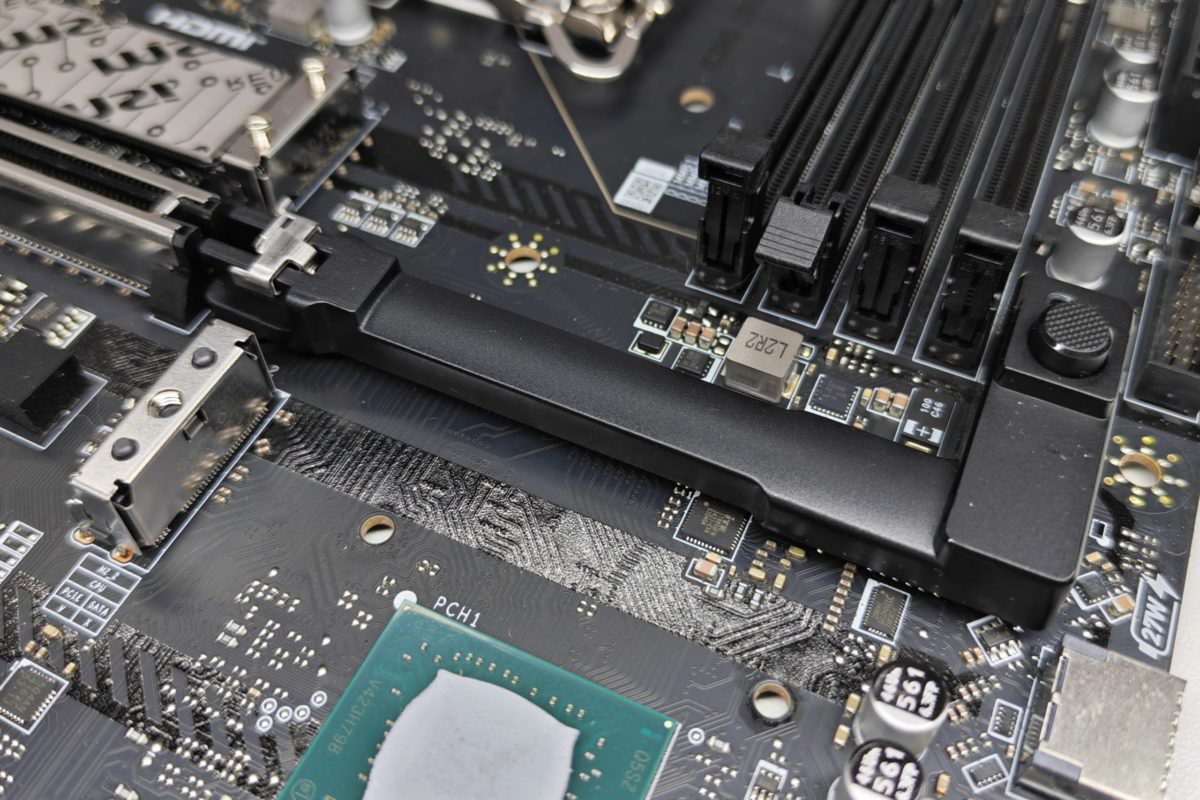

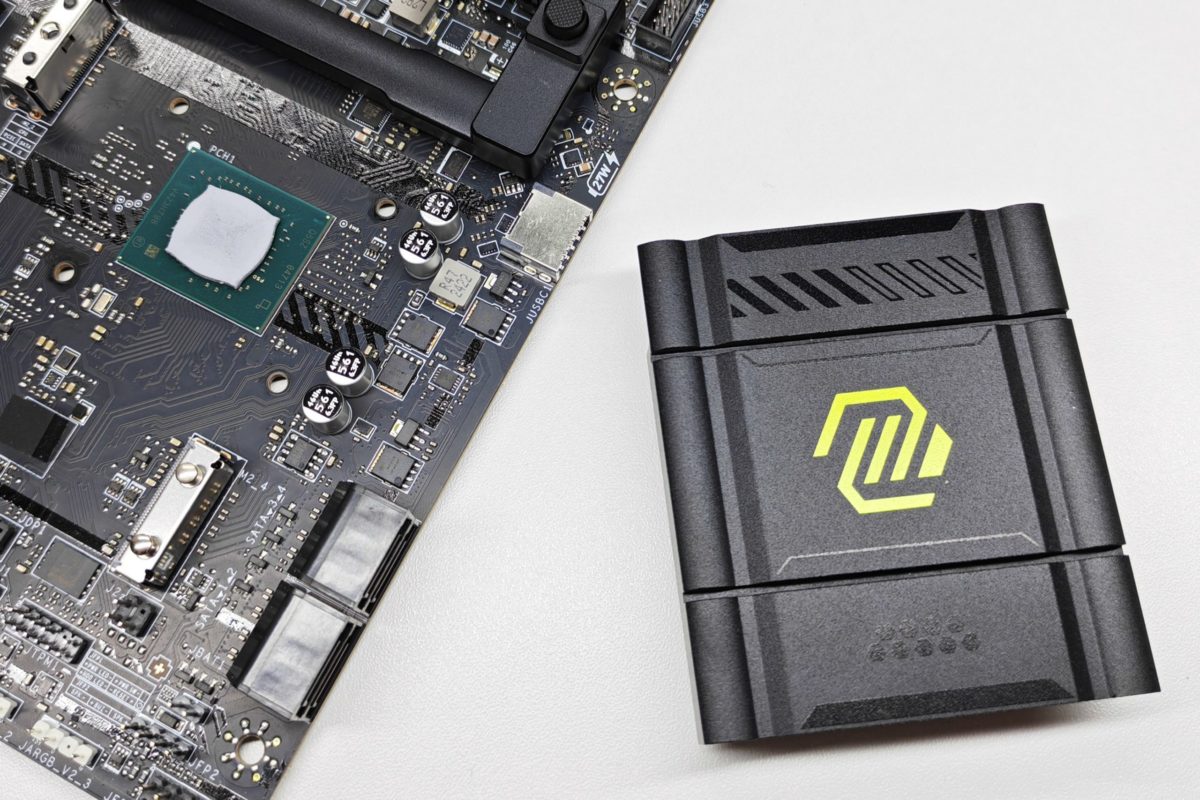

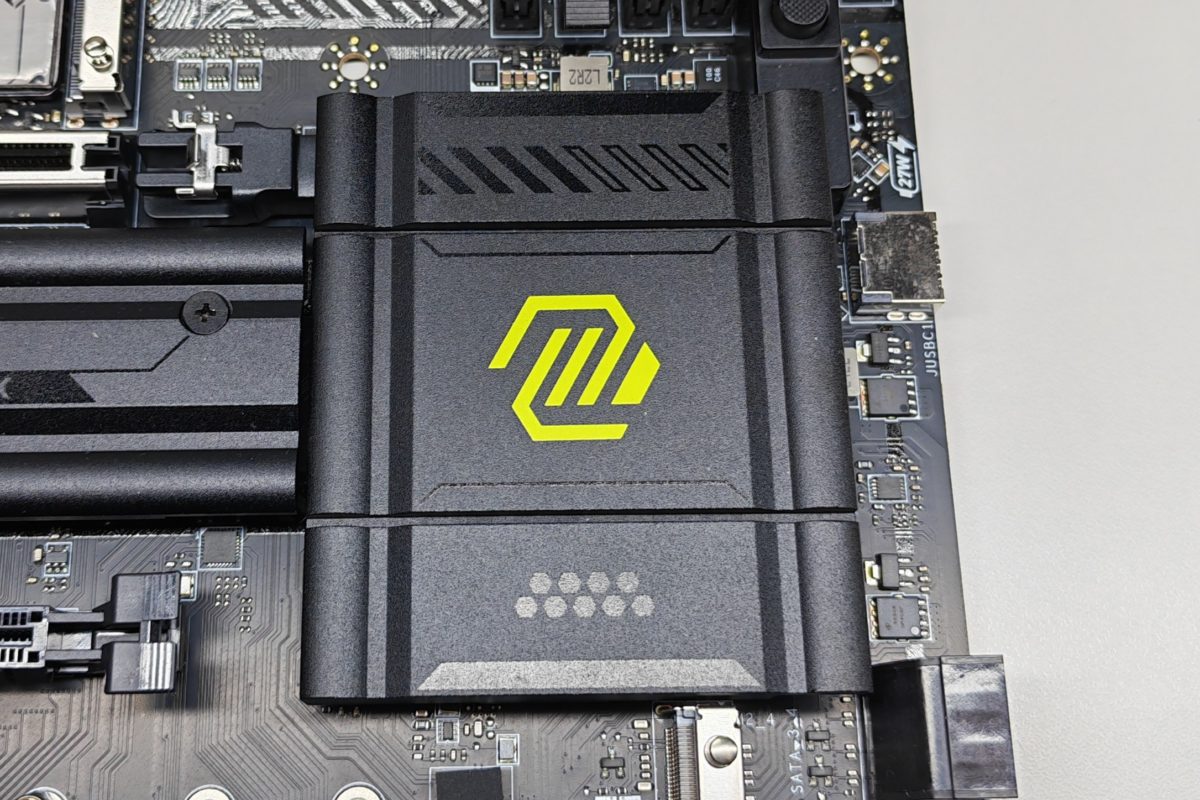

Слева от среднего и нижних слотов M.2 находится еще один радиатор, скрывающий чипсет. Как и прочие, он имеет термоинтерфейс для лучшего отведения тепла.

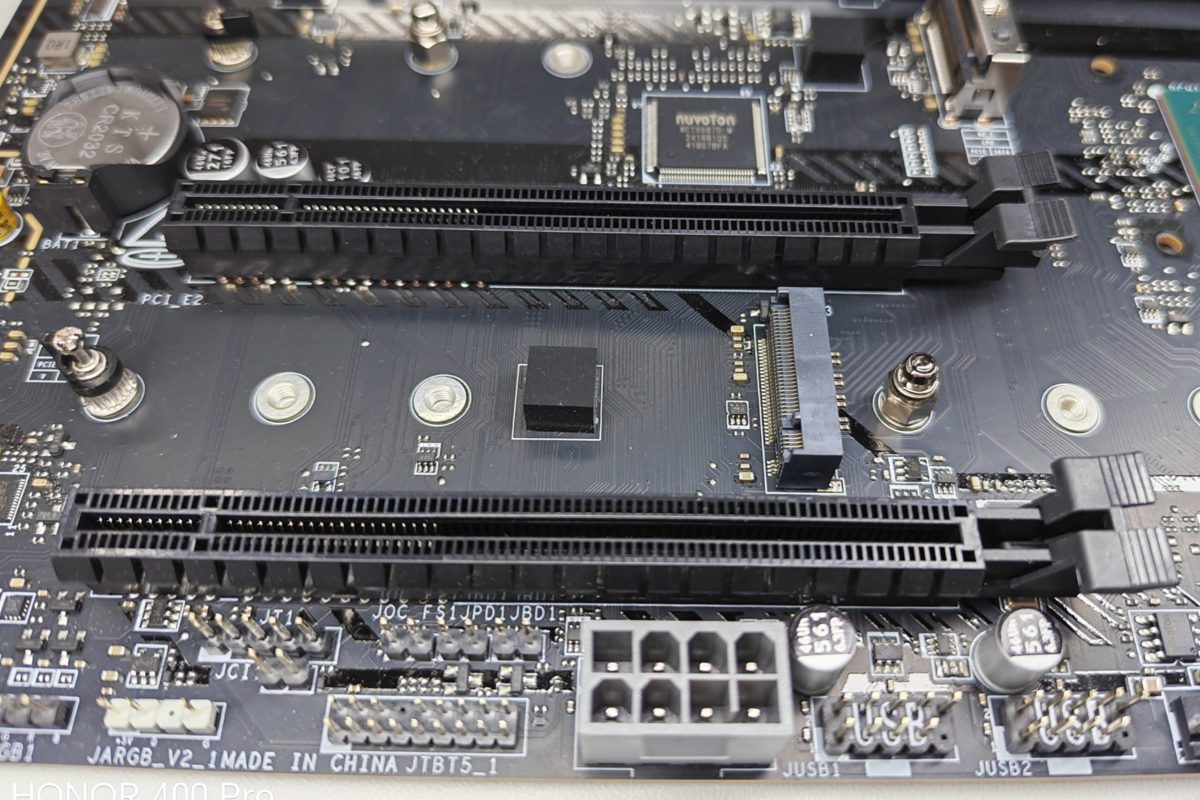

MSI MAG Z890 TOMAHAWK WIFI имеет три разъема PCI-e. Верхний из них поддерживает PCI-e 5.0 и получает 16 линий от процессора. Подразумевается, что в него будет установлена видеокарта, а потому его оборудовали уже привычной металлической рамкой Steel Armor II для усиления конструкции и защиты от электростатических помех. Кроме того, у него используется специальное крепление EZ PCIe Release с вынесенной в зону ОЗУ кнопкой, благодаря чему извлекать видеокарту в разы удобнее в тех случаях, если вы используете массивные башенные кулеры. Оставшиеся два слота работают от чипсета в режиме PCI-e 4.0. Для них металлическая защита не предусмотрена.

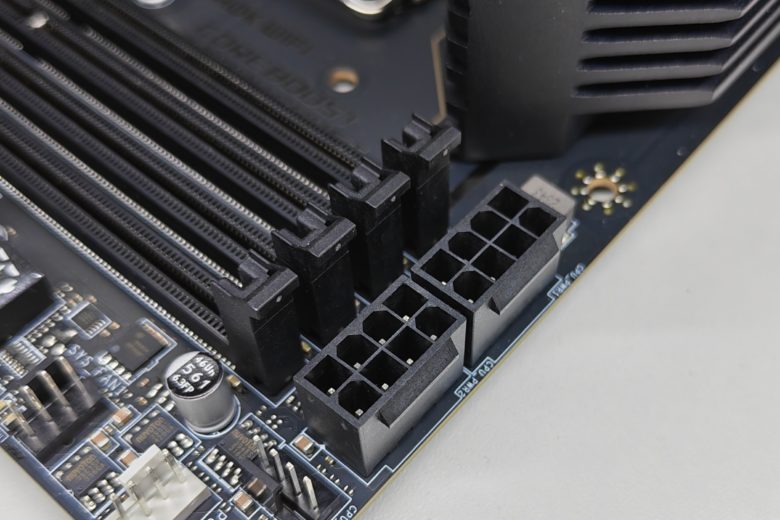

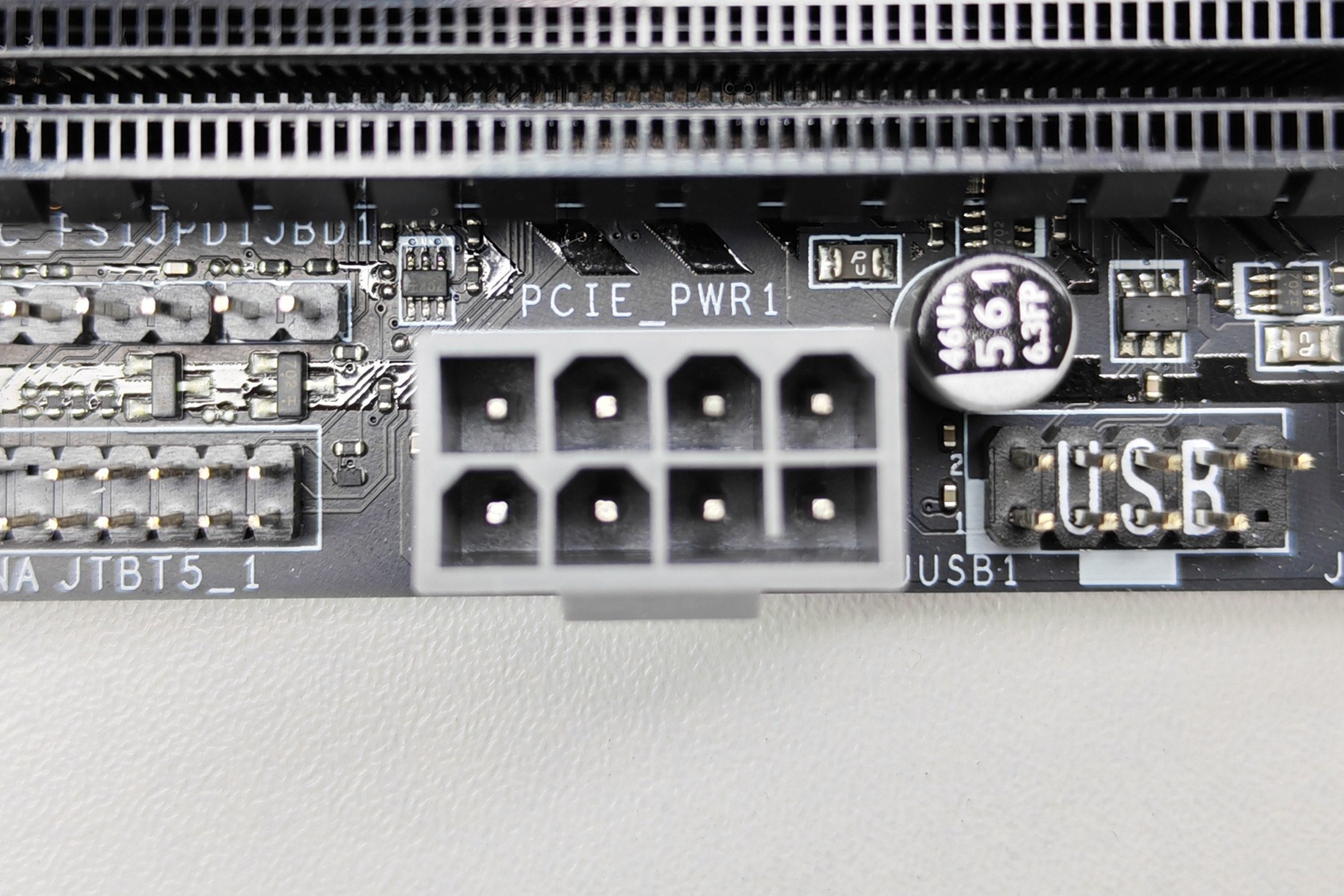

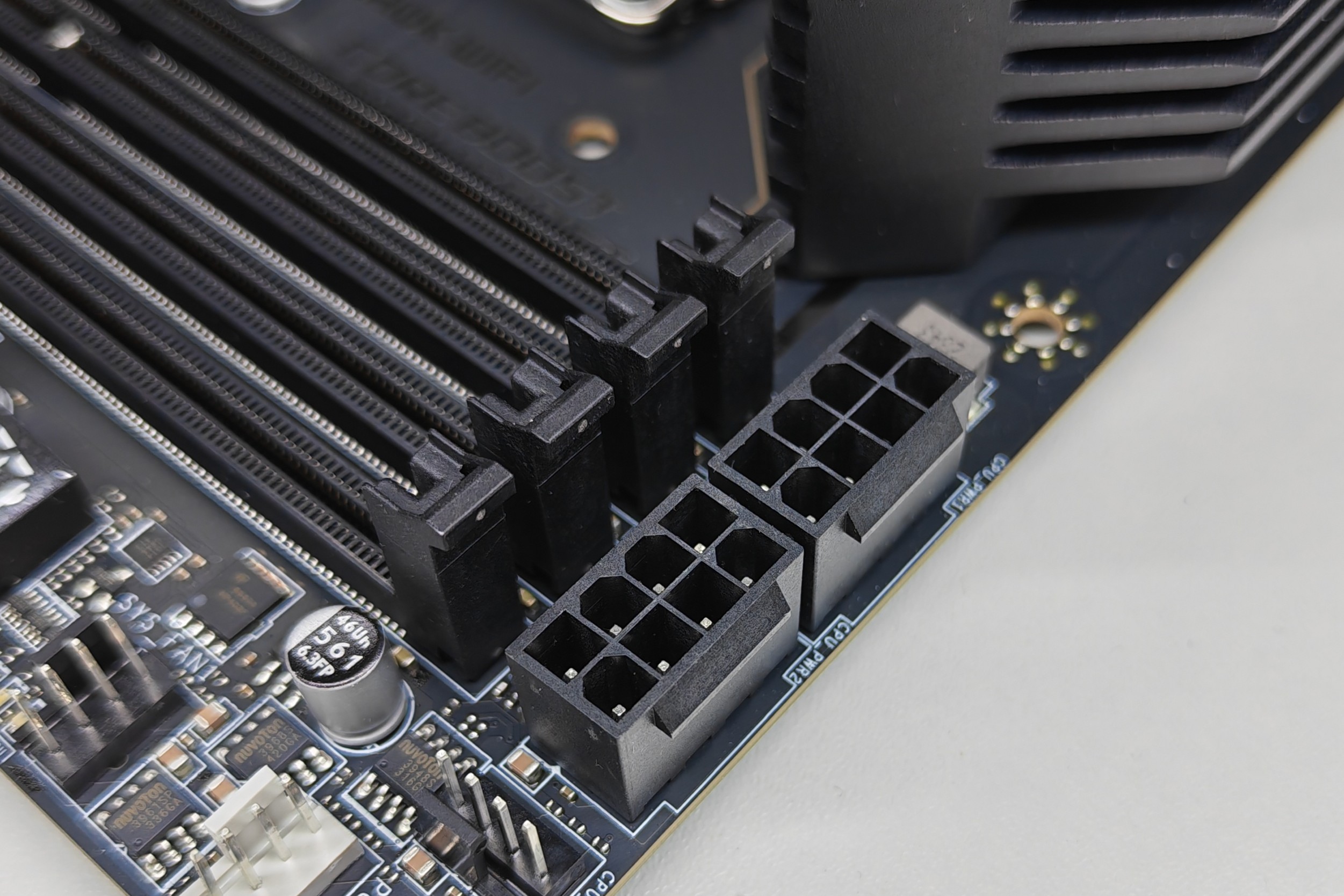

Питание на материнскую плату подается по схеме 24+8+8. Основной коннектор ATX 24-pin расположен на привычном месте справа. Два 8-pin EPS12V смещены над разъемы для ОЗУ, что делает доступ к ним гораздо удобнее. Кроме того, для стабильного питания всех PCI-e устройств на плату добавили третий разъем PCIE_PWR1, который отправили вниз. Подобная конфигурация рассчитана на питание высокопроизводительных моделей и обеспечивает правильную работу даже во время разгона.

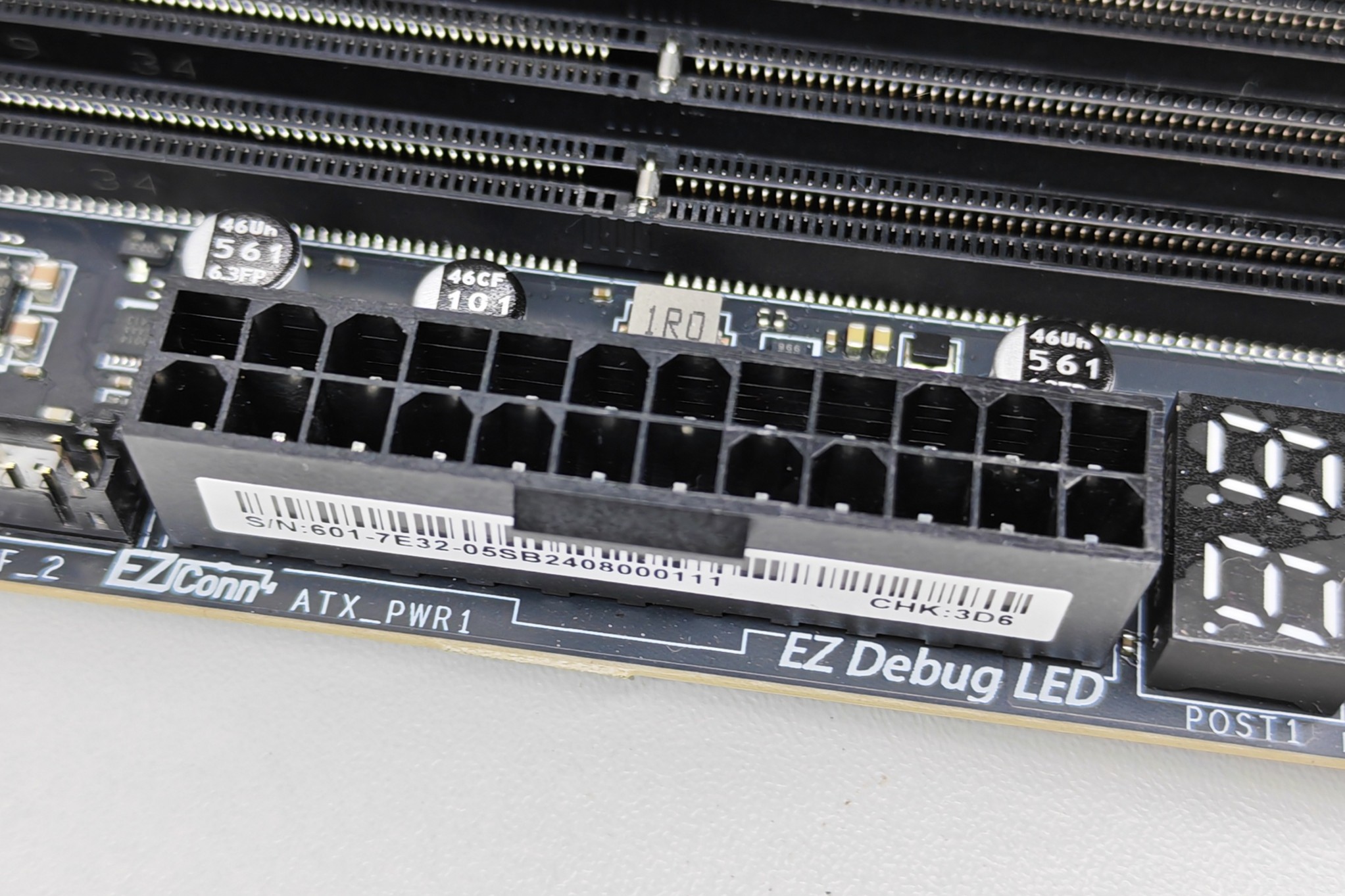

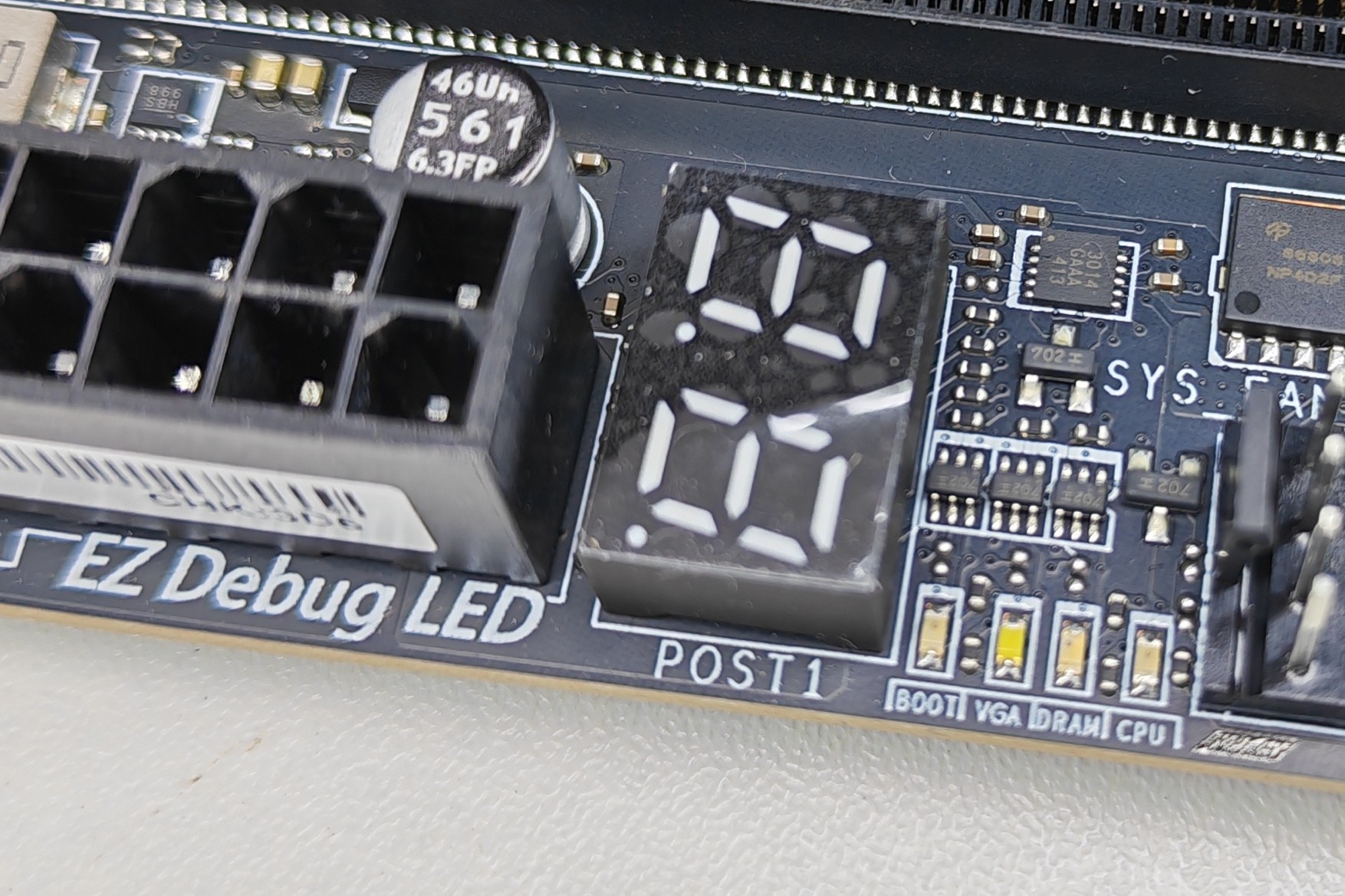

Возвращаемся к разъемам EPS12V и ATX 24-pin. Между ними расположены дисплей EZ DIGI-DEBUG LED и четыре светодиода EZ DEBUG. Первый отображает коды ошибок, расшифровать которые можно с помощью инструкции, а вторые информируют о сбоях в конкретном узле, т. е. бросив один взгляд на плату, вы сможете понять источник проблемы.

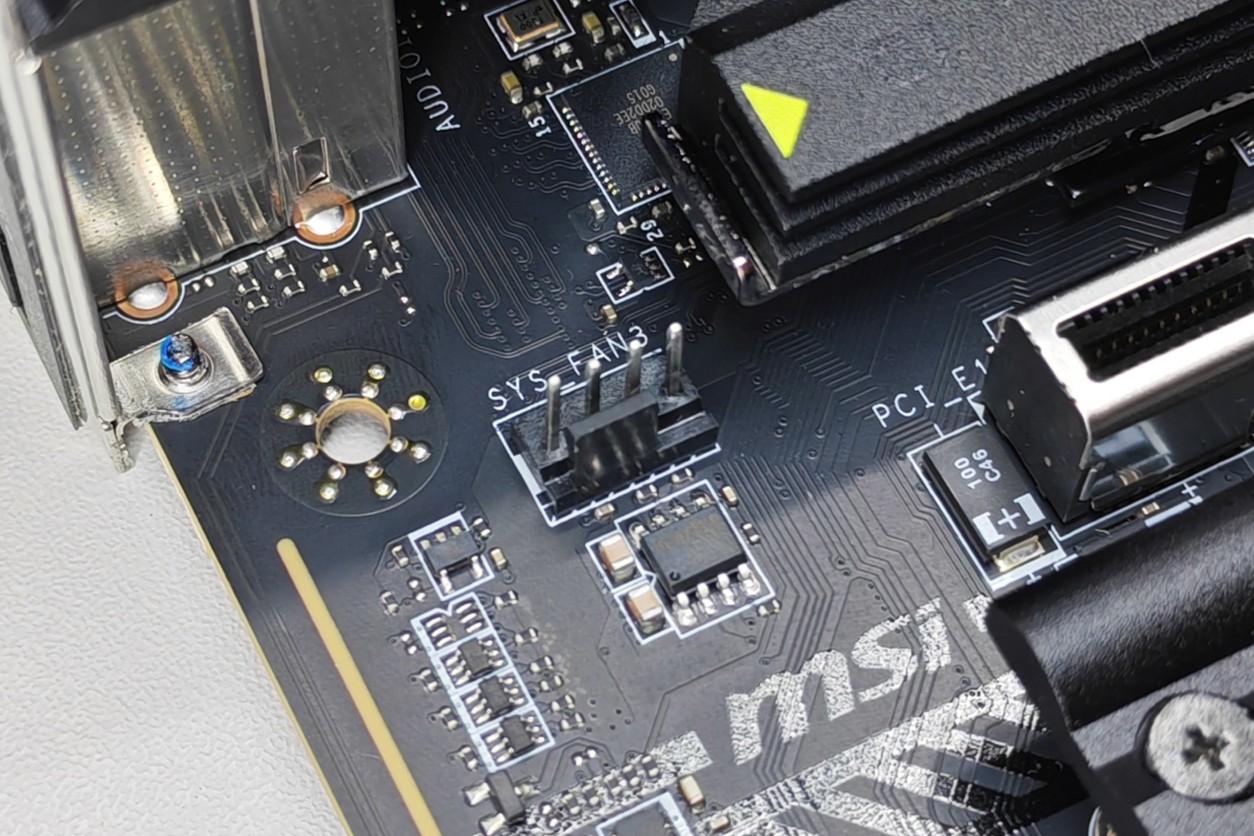

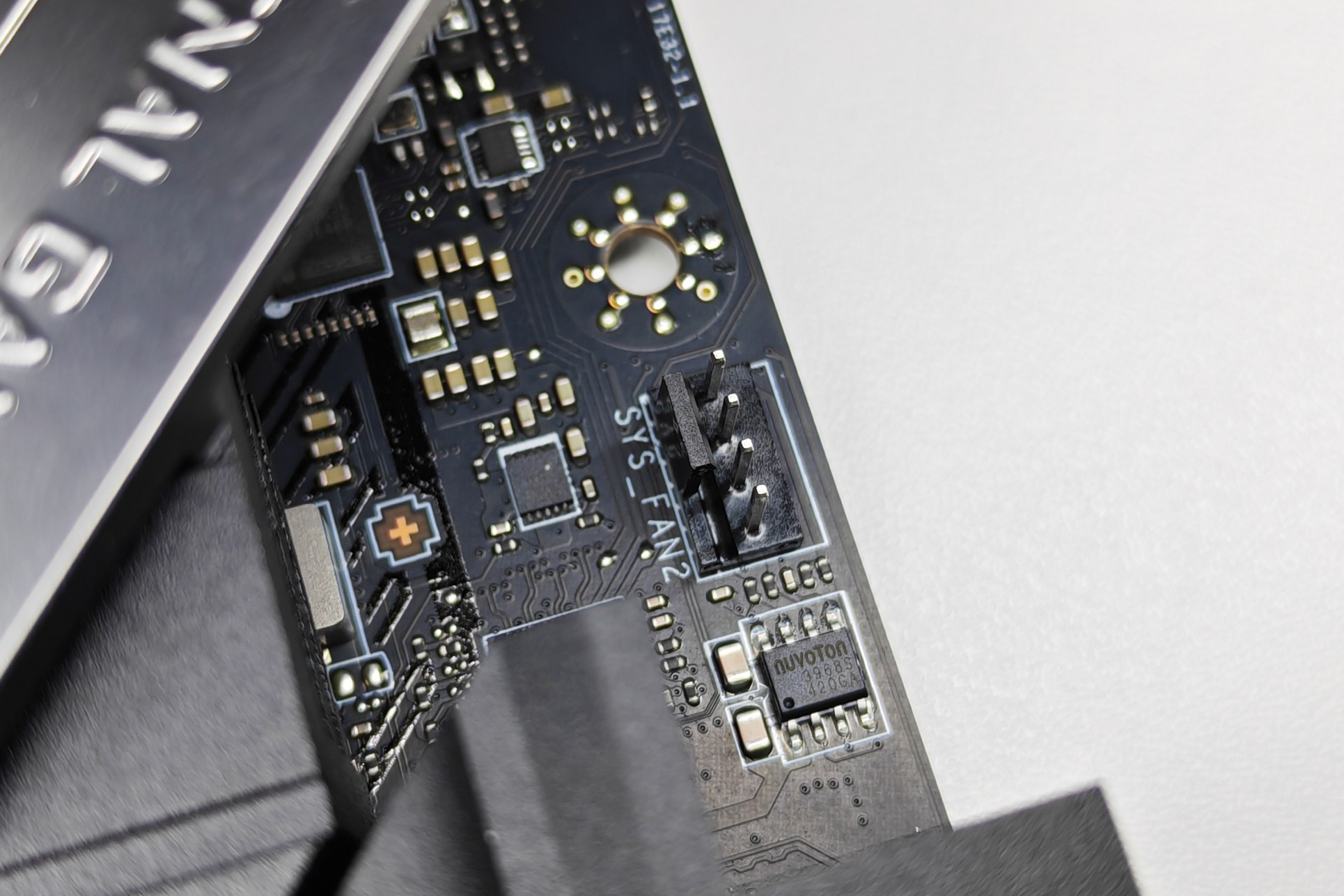

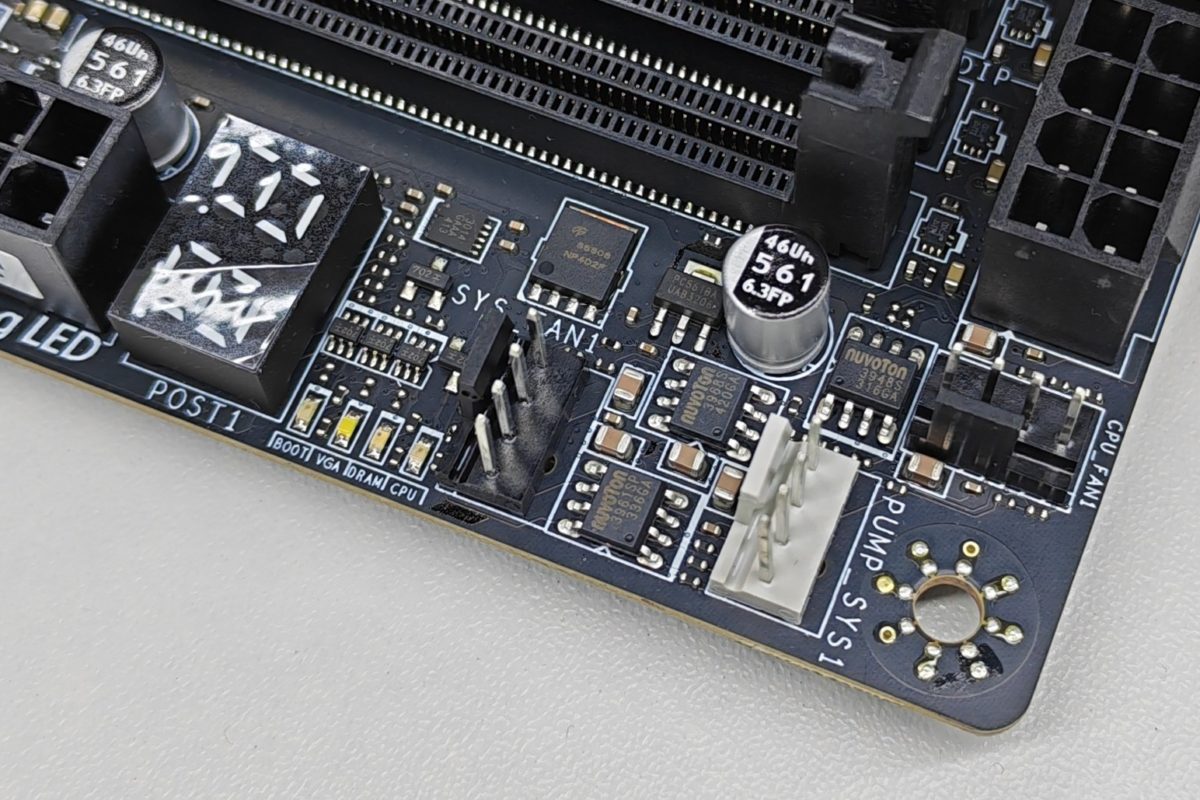

Здесь же находятся коннекторы CPU_Fan1 для подключения кулера процессора, PUMP_SYS1 для помпы СЖО и SYS_Fan1 для корпусных вентиляторов. Еще два коннектора SYS_Fan2 и SYS_Fan3 для кулеров поместили над и под радиатором зоны питания. Обратите внимание, что коннектор помпы подает питание мощностью 36 Вт, процессорного кулера — 24 Вт, а все разъемы корпусных вентиляторов имеют показатель 12 Вт. Таким образом, подключать питание от охлаждения следует строго в свои интерфейсы, так как в противном случае они не заработают.

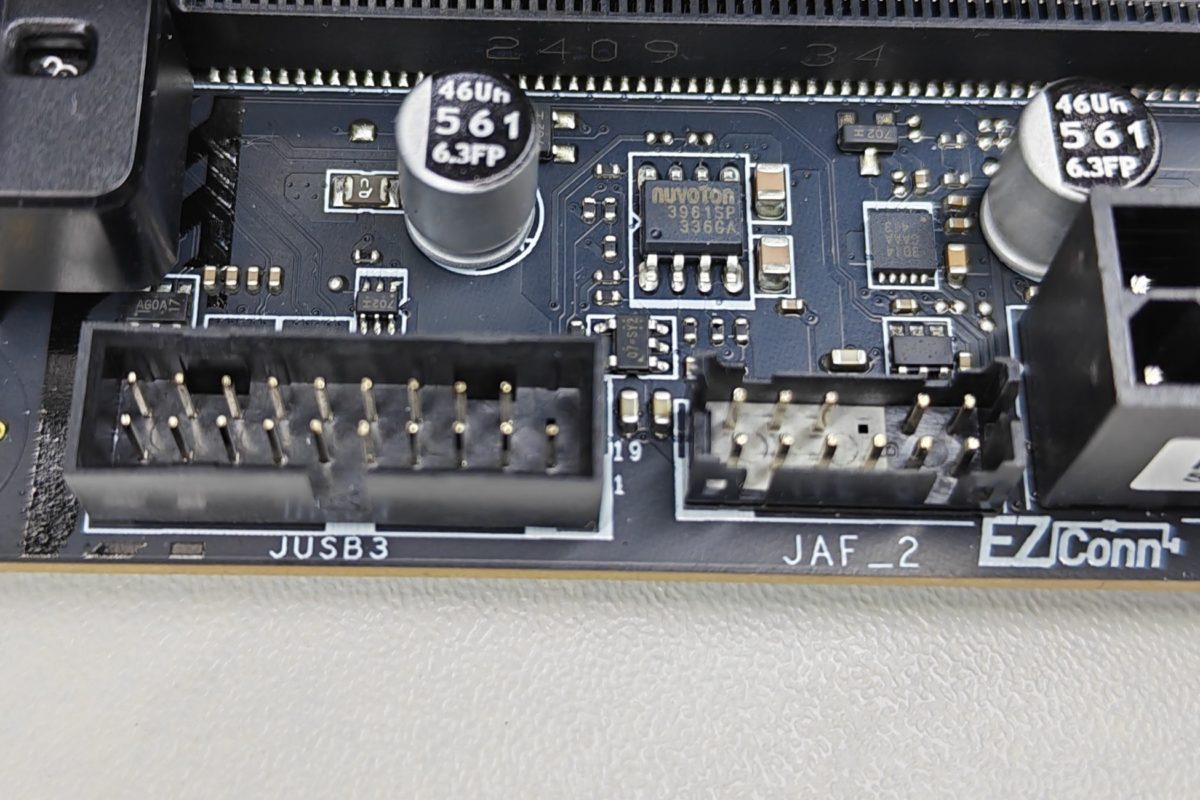

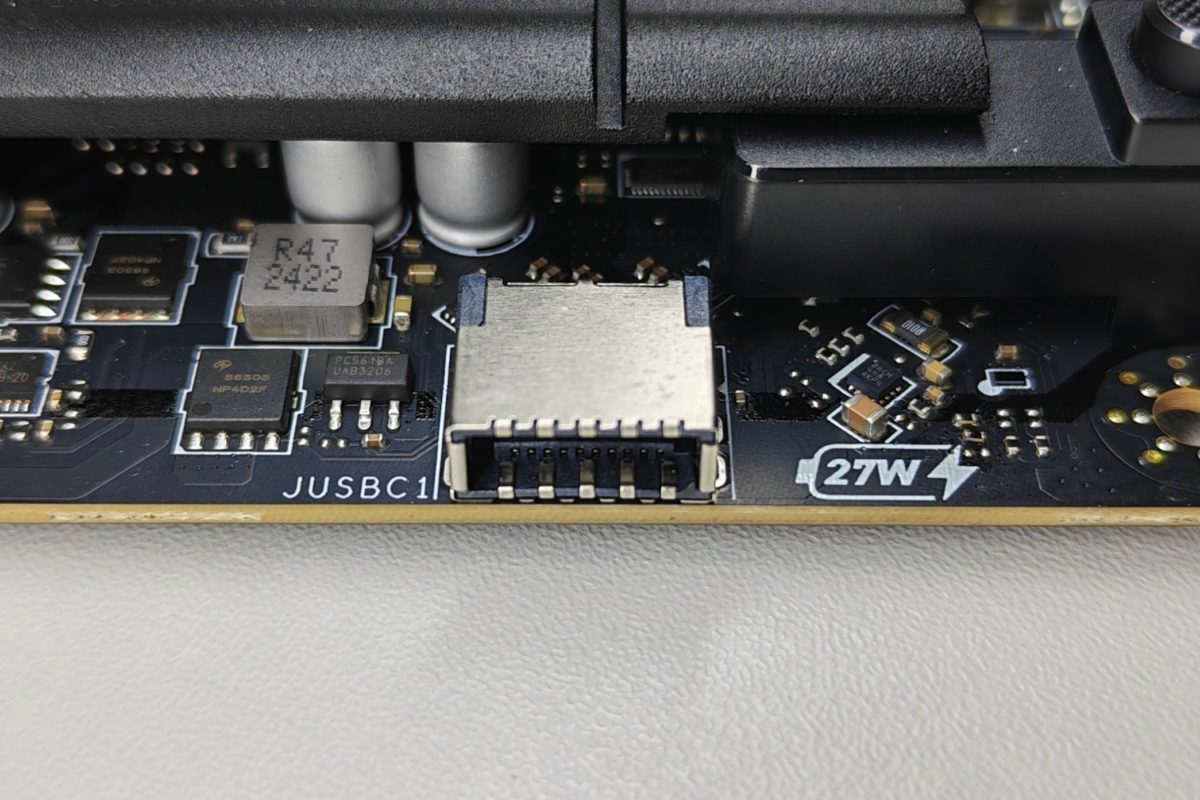

Слева от ATX 24-pin виден разъем JAF_2 (EZ_Conn). Это фирменная разработка, объединяющая кабели питания и подсветки кулеров, благодаря чему количество шнуров можно уменьшить. Кроме того, здесь поместили JUSB_3 и JUSBC1 для портов USB-A и USB-C на передней панели. Последний, кстати, поддерживает быструю зарядку мощностью 27 Вт по протоколу Power Delivery. Далее следует четыре SATA-разъема для накопителей.

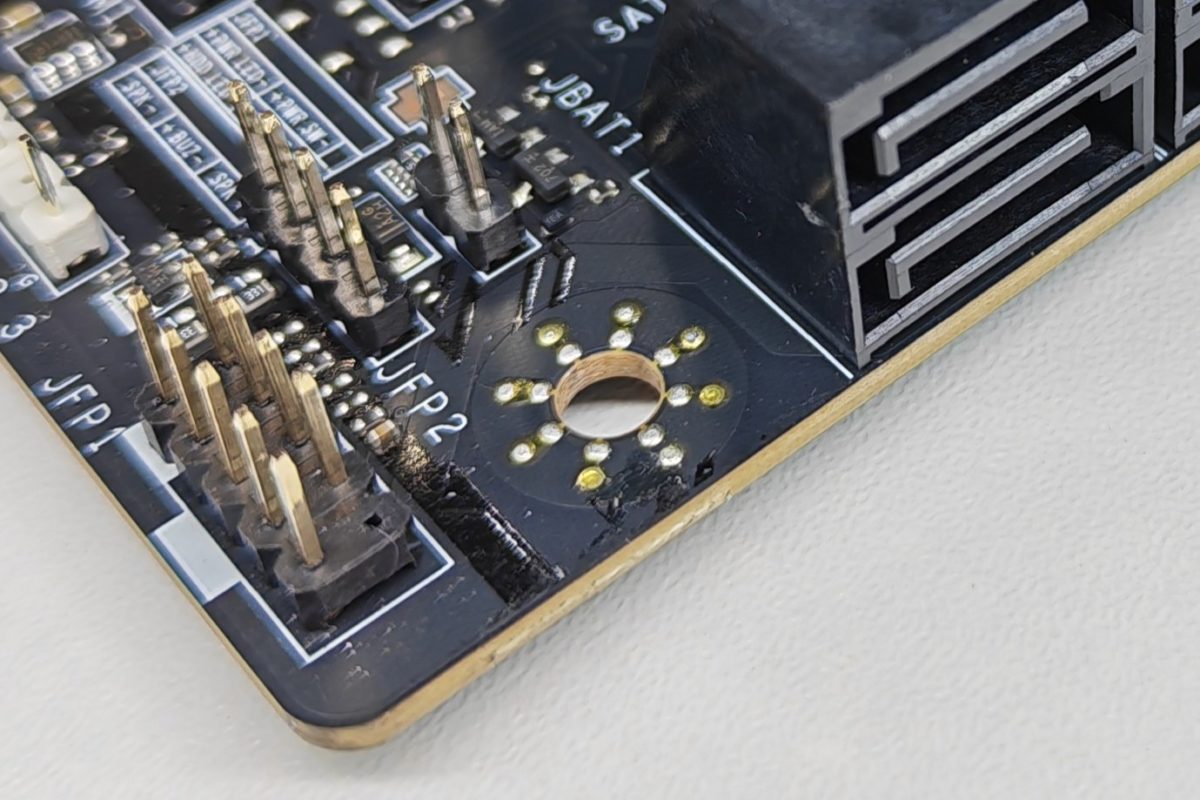

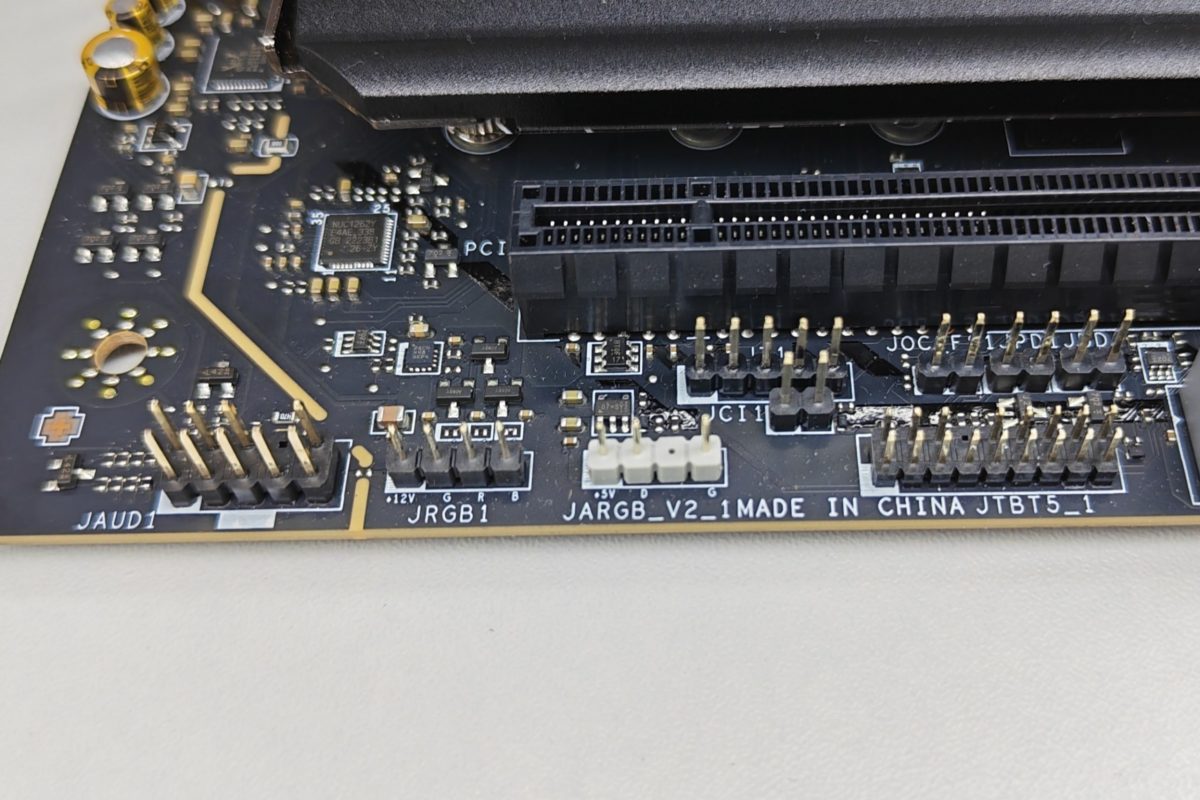

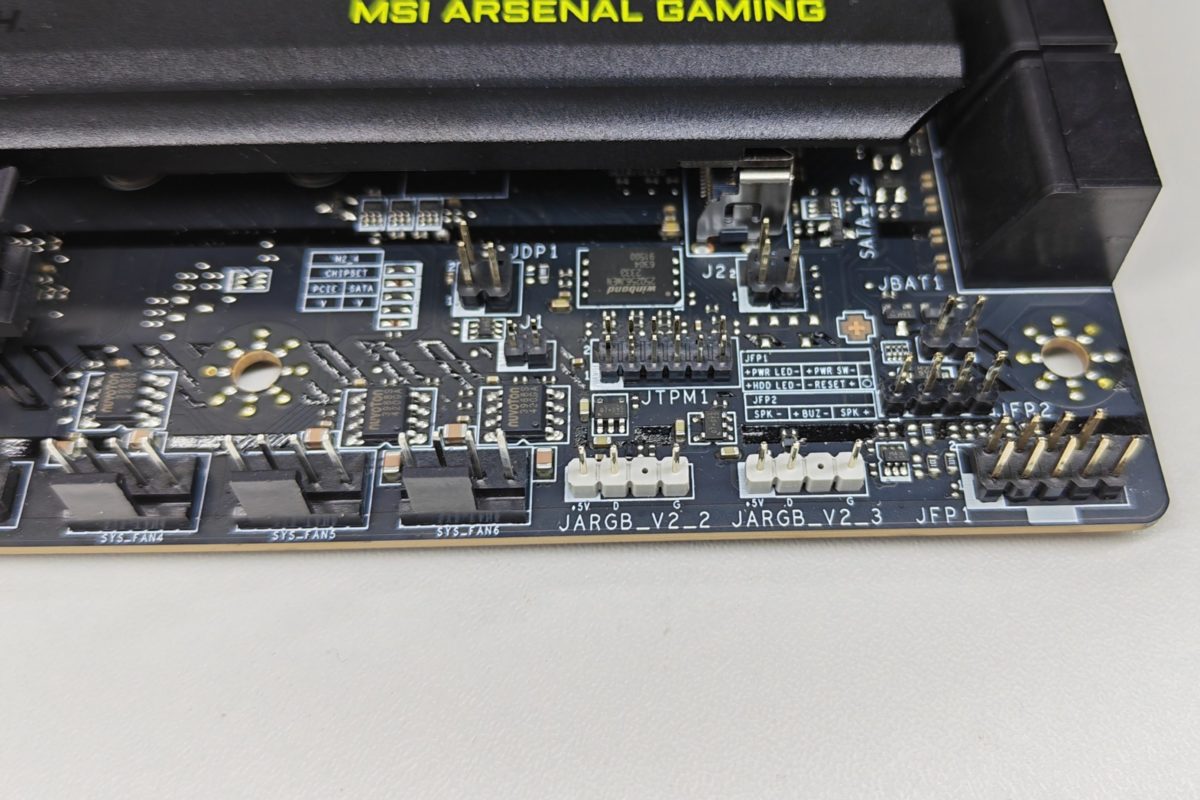

Нижняя сторона оборудована:

• JBAT1 – джампер сброса BIOS;
• JFP1 и JFP2 для индикаторов и кнопок на передней панели;
• J1 и J2 – назначение производителем не указано;
• JPTM1 – разъем модуля TRM;
• JDP1 – сервисный разъем;
• JARGB_V2_1, JARGB_V2_2 и JARGB_V2_3 – для подсветки;
• SYS_FAN4, SYS_FAN5, SYS_FAN6 – для корпусных кулеров (12 Вт);

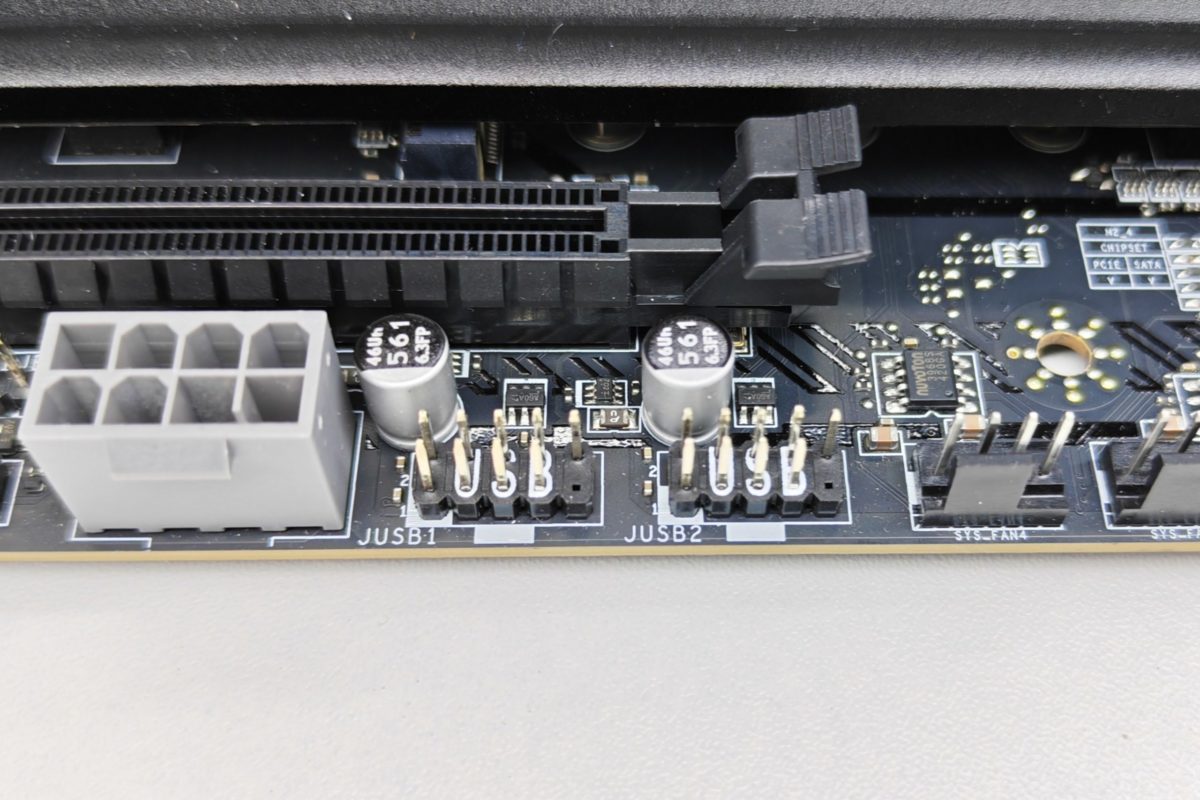

• JUSB1 и JSUB2 – для подключения USB-A 2.0 на лицевой панели;
• JTBT5_1 – разъем для подключения карты расширения Thunderbolt 5;
• JOC_FS1 — – джампер безопасной загрузки;
• JPD1 – назначение производителем не указано;
• JBD1 – назначение производителем не указано;
• JCI1 – датчик открытия корпуса;
• JRGB1 – для подсветки;
• JAUD1 – для подключения аудио на передней панели.

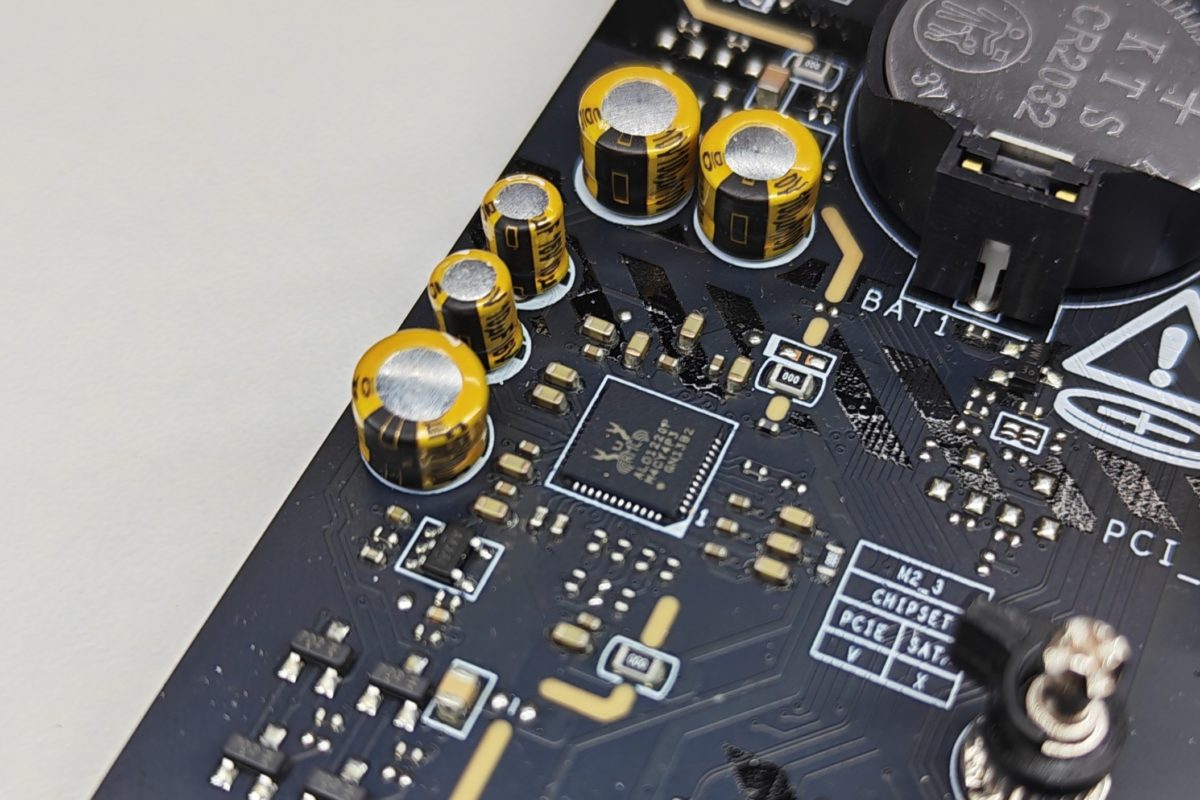

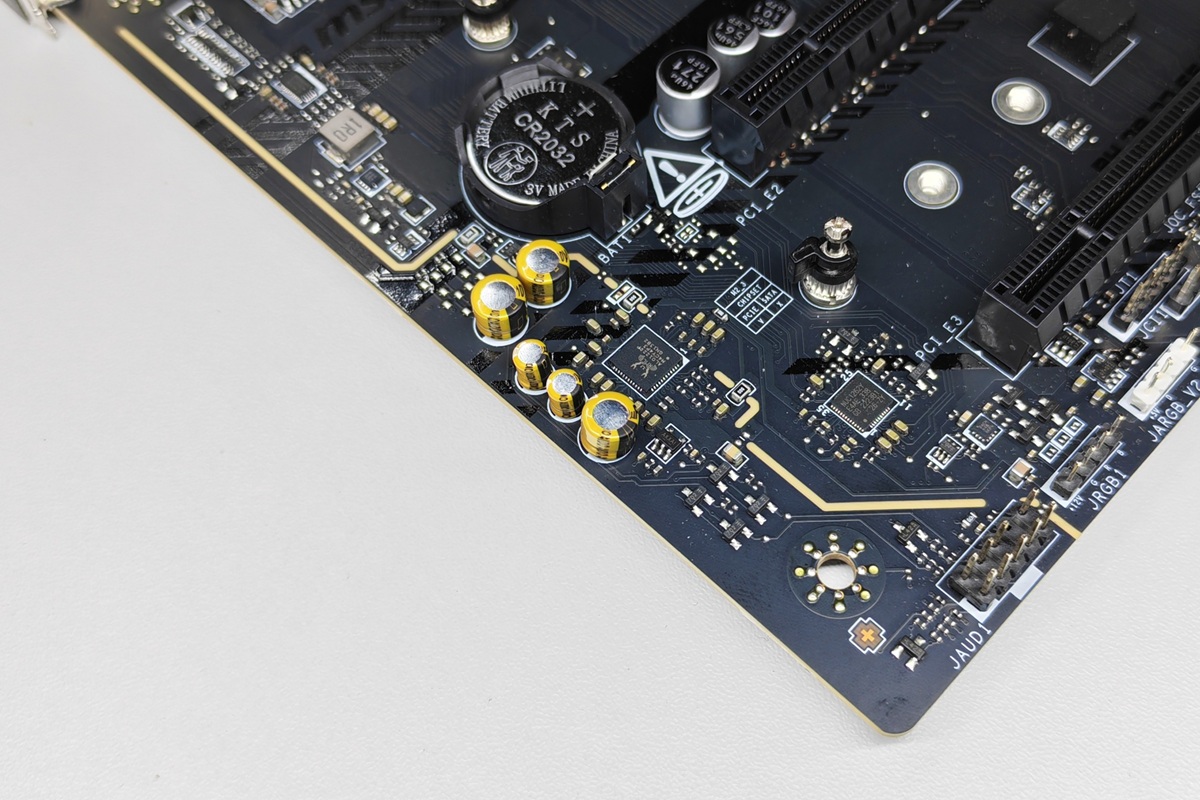

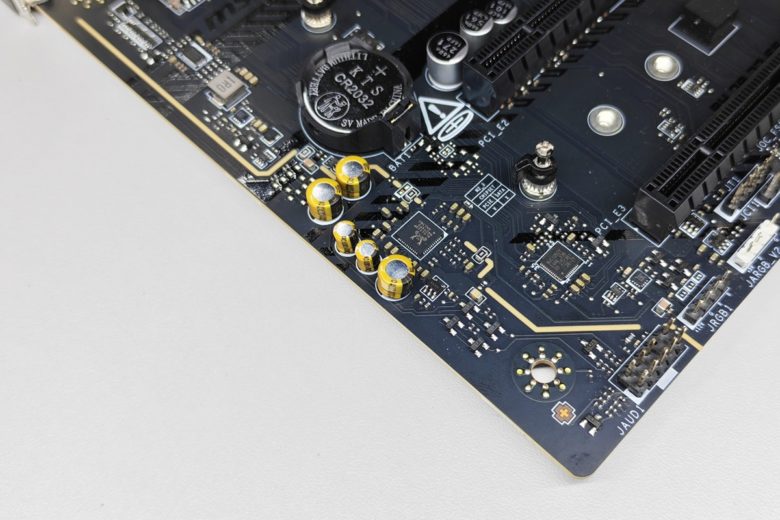

Левый нижний угол занят звуковой системой, которая по традиции отделена от остальной части платы желтой полоской. Здесь находятся качественные звуковые конденсаторы японского производства, усилитель сигнала для наушников и кодек Realtek ALC1220P для воспроизведения 7.1-канального звука.

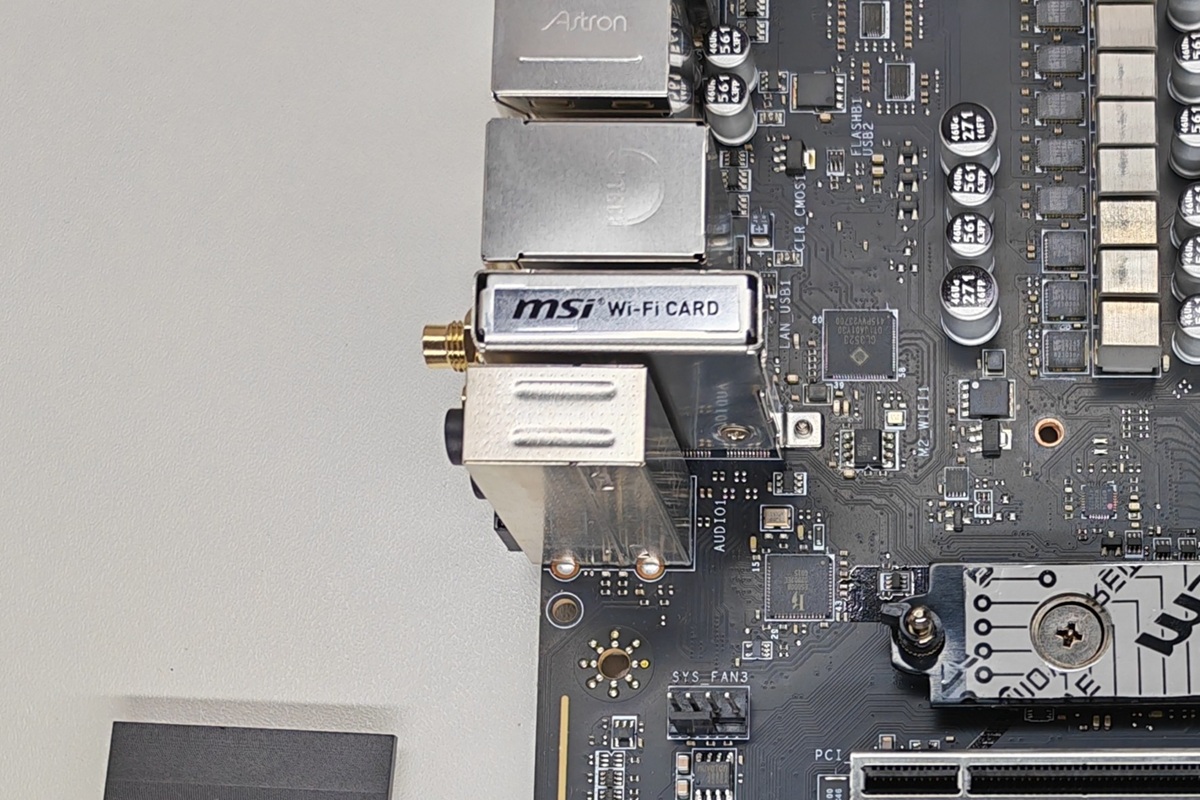

Помимо прочего, следует отметить наличие сетевого контроллера Intel Killer E5000B с максимальной скоростью 5 Гбит/с и беспроводной модуль Intel Killer BE1750x с поддержкой Wi-Fi 7 и Bluetooth 5.4. Такая конфигурация позволяет говорить об игровом потенциале устройства, так как она не только обеспечивает высокую скорость передачи данных, но и при использовании сразу двух способов подключения анализирует состояние сети, чтобы обеспечить ее максимальную стабильность.

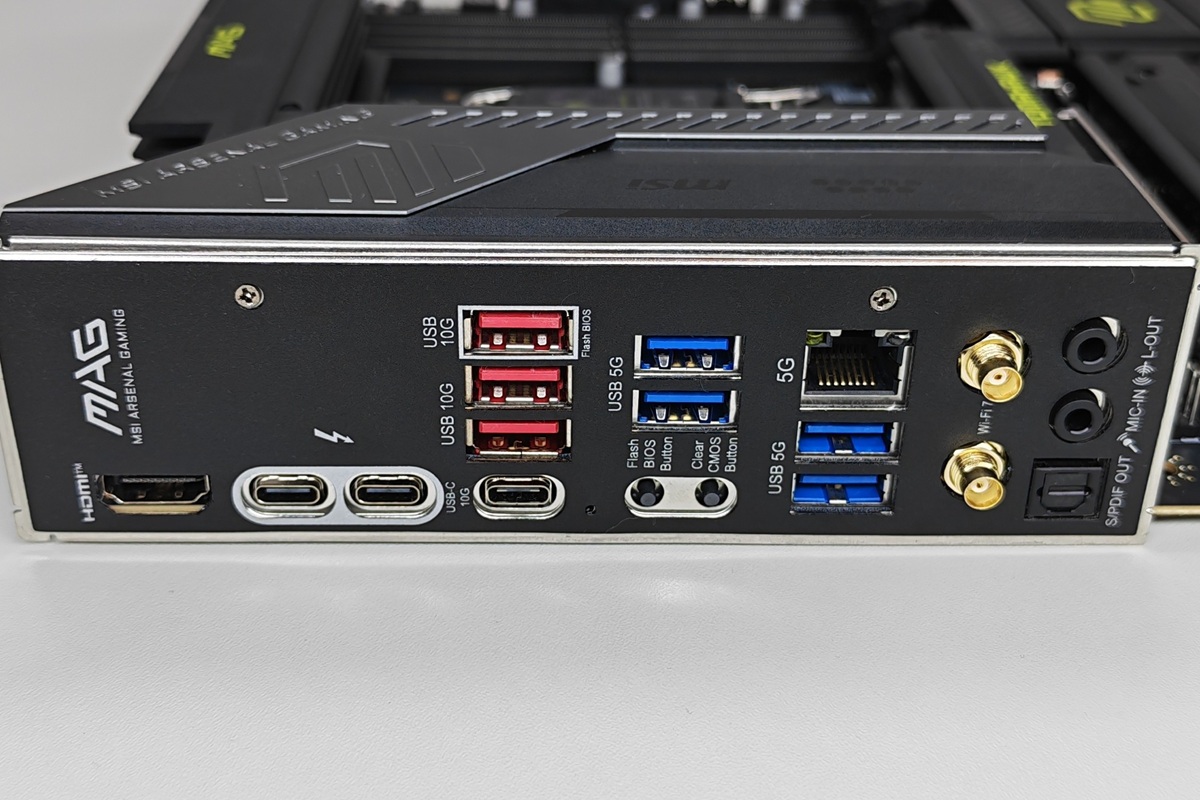

Тыльная сторона оборудована интерфейсами, которые для защиты и точности позиционирования закрыли металлической панелью. Список разъемов выглядит так:

• 3 x USB-A 10 Гбит/с
• 4 x USB-A 5 Гбит/с
• 2 x Thunderbolt 4 40 Гбит/с
• 1 x USB-C 10 Гбит/с
• 1 x 5G LAN
• 1 x аудиовход 3.5 для микрофона
• 1 x аудиовыход 3.5 для наушников/акустики
• 1 x Optical Audio Out (S/PDIF)
• 1 x HDMI

Здесь же находятся кнопки для очистки CMOS и перепрошивки BIOS, а также разъемы для подключения антенн.

Особенности

MSI MAG Z890 TOMAHAWK WIFI – это материнская плата с сокетом LGA1851, что говорит о ее совместимости с процессорами Intel Core Ultra. Система питания 16+1+1+1 и силовые модули 90 A позволяют не просто подключать мощные комплектующие, но и оставляют запас для разгона процессора и ОЗУ. При этом все необходимые средства для этого уже встроены в BIOS. Напомню, что плата состоит из 6 слоев с повышенным содержанием меди, за счет чего лучше рассеивает тепло и снижает помехи при передаче сигнала скоростными интерфейсами. Помимо этого, она получила сразу 6 радиаторов для охлаждения накопителей, чипсета и элементов питания. Уже этим модель привлекает внимание, однако ее достоинства на этом не кончаются.

Еще одна важная особенность платы – это весьма продуманная конструкция. Под этим я подразумеваю смещение некоторых разъемов в более удобные места, информативные обозначения коннекторов с разной окраской (разъемы насосной системы, ARGB и JAF_2 выделены белым цветом, разъем PCIe 8-пиновый — серым), наличие быстросъемных креплений для SSD и их радиаторов, кнопку для легкого извлечения PCI-e устройств и маркировку слотов M.2, позволяющую понять источник их сигнала. Кроме того, основной PCI-e слот имеет металлическую рамку, усиливающую его прочность и устраняющую электростатические помехи.

На этом защитные технологии платы не заканчиваются. Еще она имеет TVS-диоды для защиты электронных компонентов от избыточного напряжения, разъемы питания с цельными контактами для стабильной подачи питания на процессор под любыми нагрузками, а также набор специальных средств, которые препятствуют подаче лишнего тока на все ключевые узлы, от процессора до USB-портов. Помимо вышесказанного, модель имеет заземление для силовых элементов и металлическую панель с антикоррозийными свойствами для тыловых разъемов, на которой отдельно реализована защита для аудиоразъемов, призванная снизить помехи и потери аудиосигнала.

Полезными опциями являются информативный дисплей EZ DIGI-DEBUG LED и светодиоды EZ DEBUG, с помощью которых вы сможете узнать, какой из узлов работает некорректно. Помимо прочего, модель можно похвалить за наличие креплений для внешних антенн, кнопку сброса CMOS и быстрое обновление BIOS с флешки, выполнить которое можно, просто подав на плату питание.

Отдельного упоминания заслуживает факт принадлежности платы к семейству DIY 2.0. Это значит, что все комплектующие из него не просто совместимы друг с другом, но и поддерживают простое подключение. Например, разъем EZ_Conn позволяет одним штекером подключить и питание, и подсветку СЖО. Благодаря этому вы сможете задействовать меньше проводов, т. е. ваша сборка будет выглядеть значительно красивее. Раз уж речь зашла о подсветке, то напомню, что модель получила 1 разъем RGB и 3 разъема ARGB. При этом подсветка может управляться с помощью утилиты Mystic Light, а потому не только все узлы ПК, но и подсветка периферии может быть синхронизирована.

Напомню, что интерфейсов у новинки много не только на самой плате, но и снаружи. Безусловно, радует наличие Thunderbolt 4, USB 4, 5G LAN и S/PDIF для высококачественного звучания. Всё это дополняет Wi-Fi 7 и Bluetooth 5.4, которые лишними явно не станут.

Важно знать, что материнские платы MSI – это не только продвинутое «железо», но и крутое программное обеспечение. Если говорить конкретнее, то модель получила AI-решения, с помощью которых можно оптимизировать работу компьютера (AI ENGINE), повысить стабильность сети (AI LAN MANAGER), тонко настроить работу кулеров (FROZR AI COOLING) и разогнать нейронный процессор (AI BOOST). Более того, производитель внедрил игровую панель GAME BOOST, позволяющую разогнать процессор всего одним кликом. Если же автоматике вы не доверяете, то сможете сделать это вручную с помощью специальной панели CPU Lite Load Control для регулировки силовых показателей в зависимости от тепловых параметров процессора. Благодаря этому, вы сможете безопасно повысить его производительность. Кроме того, устройство имеет выделенный генератор тактовой частоты, что позволяет поэкспериментировать и с этим параметром.

Разгон процессора – не единственный способ повысить быстродействие системы. Еще одним вариантом является взаимодействие с ОЗУ, для которой здесь предусмотрена поддержка профилей XMP, режим Memory Extension Mode и технология MSI Memory Boost. С их помощью вы сможете повысить частоту оперативной памяти, не вызвав при этом рост задержек и нестабильную работу в целом. Напомню, что данная плата поддерживает четыре планки с суммарным объемом 256 ГБ, а ее частота в разогнанном виде может достигать 9200 МГц.

Вдобавок к скоростным ОЗУ модель поддерживает установку до 4 накопителей M.2, один из которых поддерживает PCI-e 5.0, т. е. может обеспечить скорость передачи данных до 128 Гб/с.

Программное обеспечение и BIOS

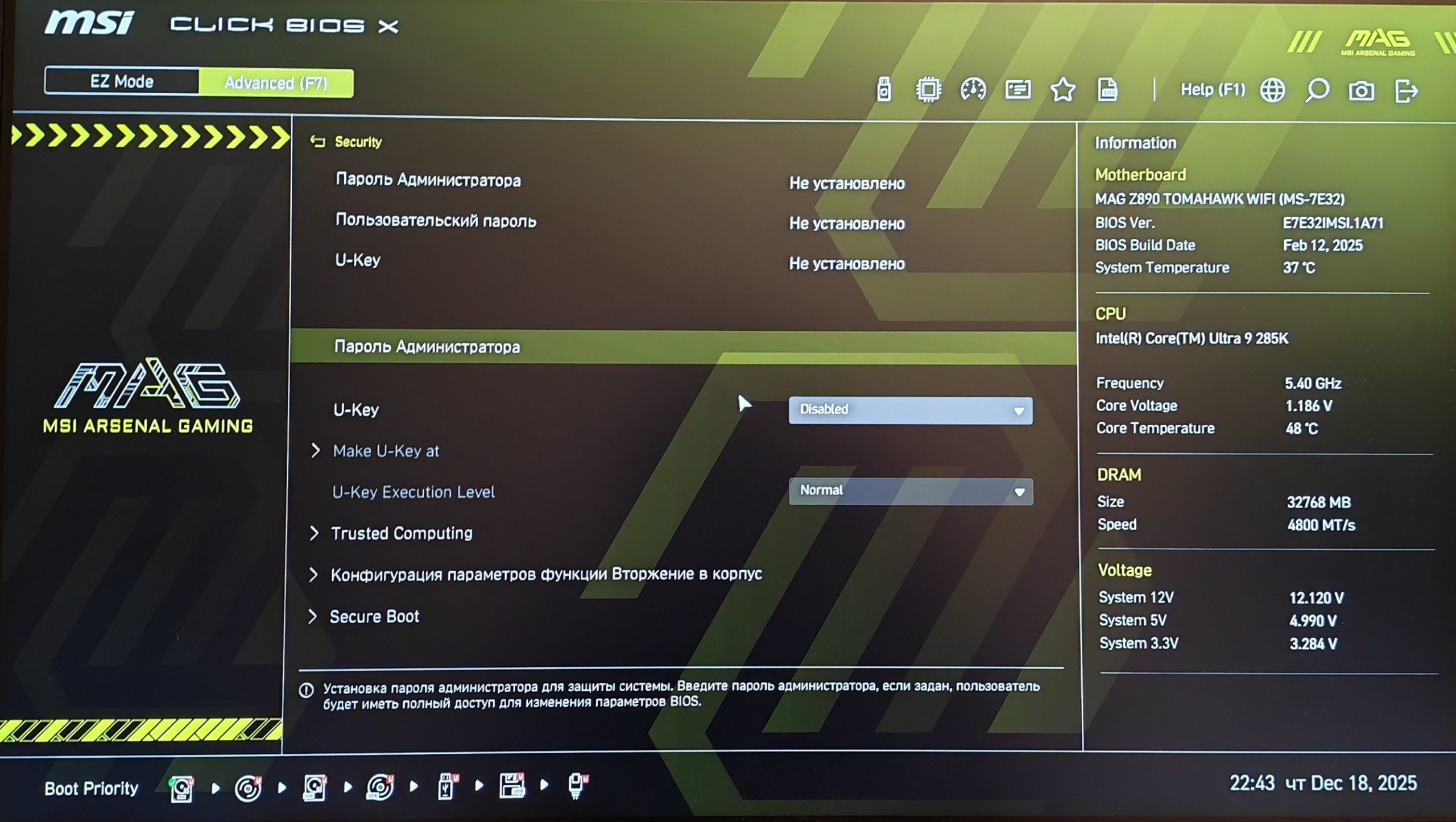

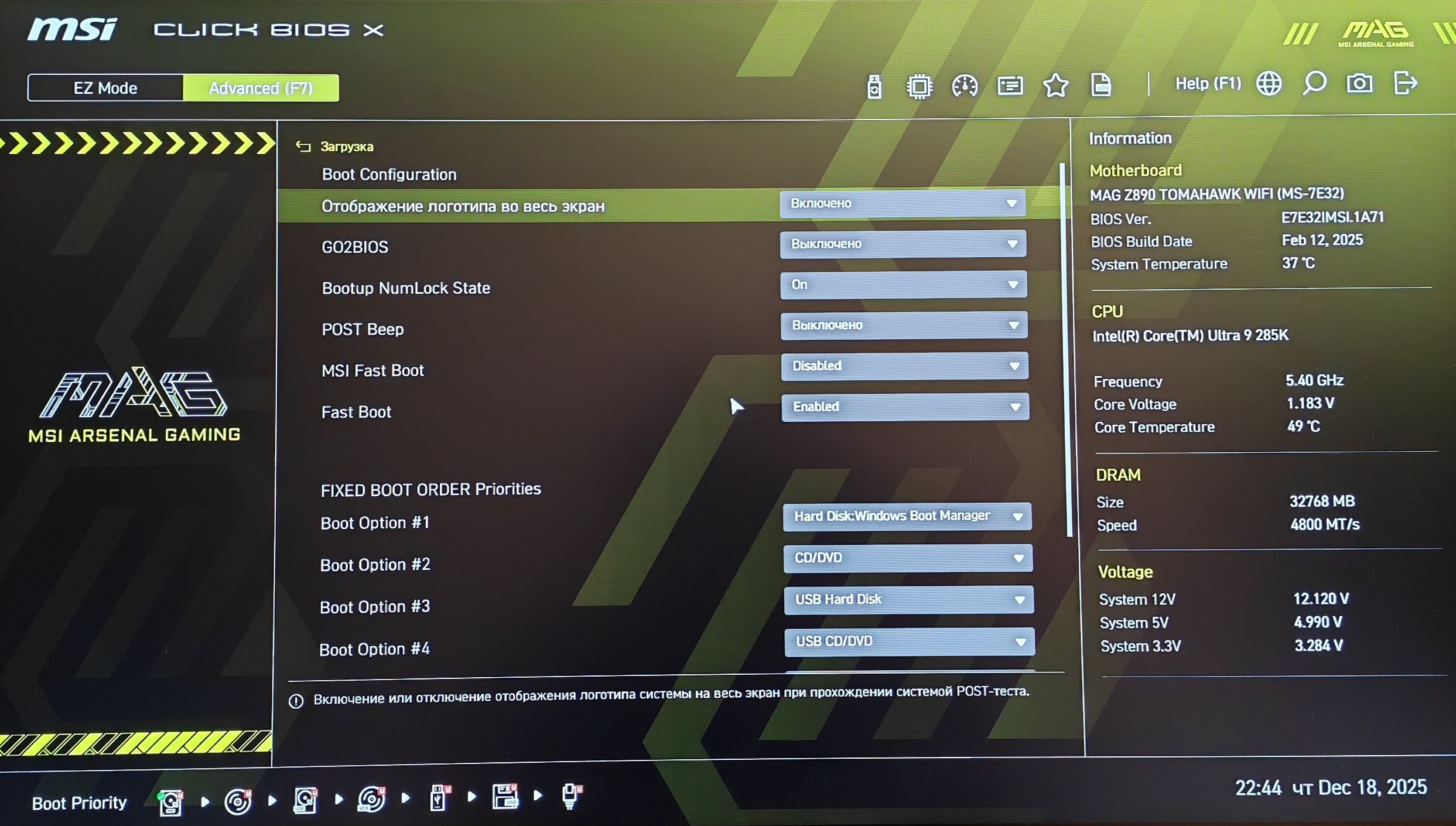

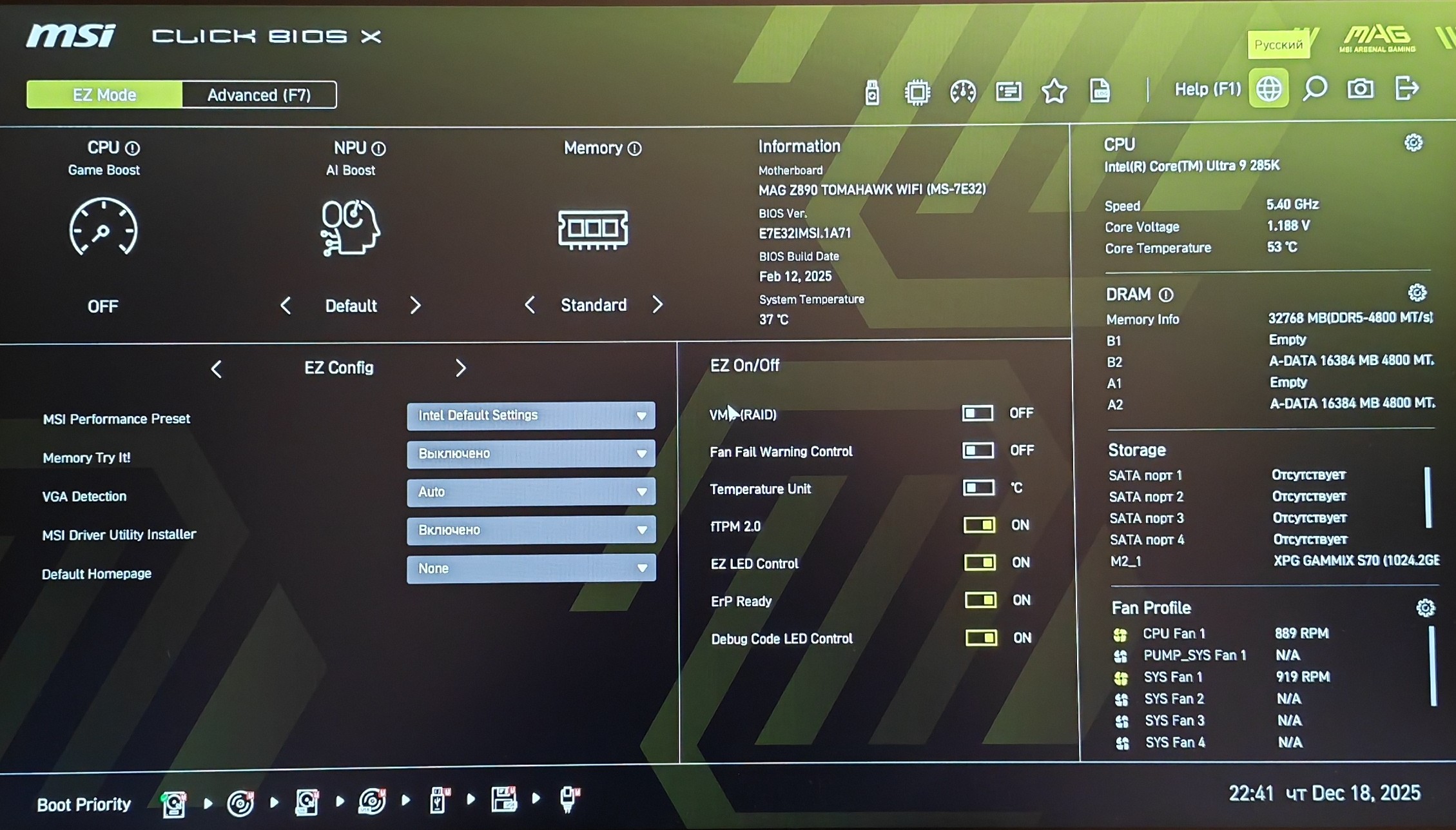

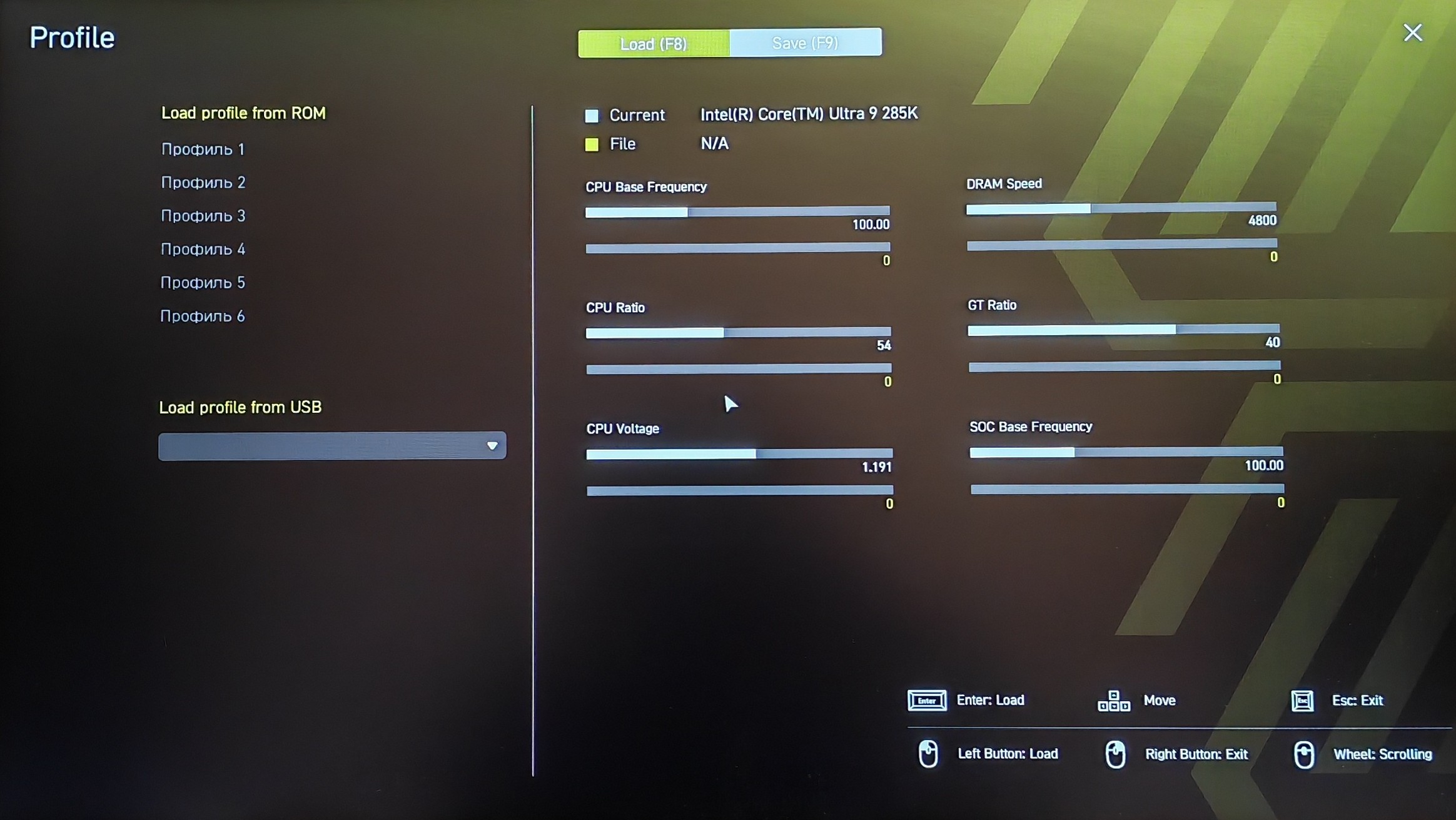

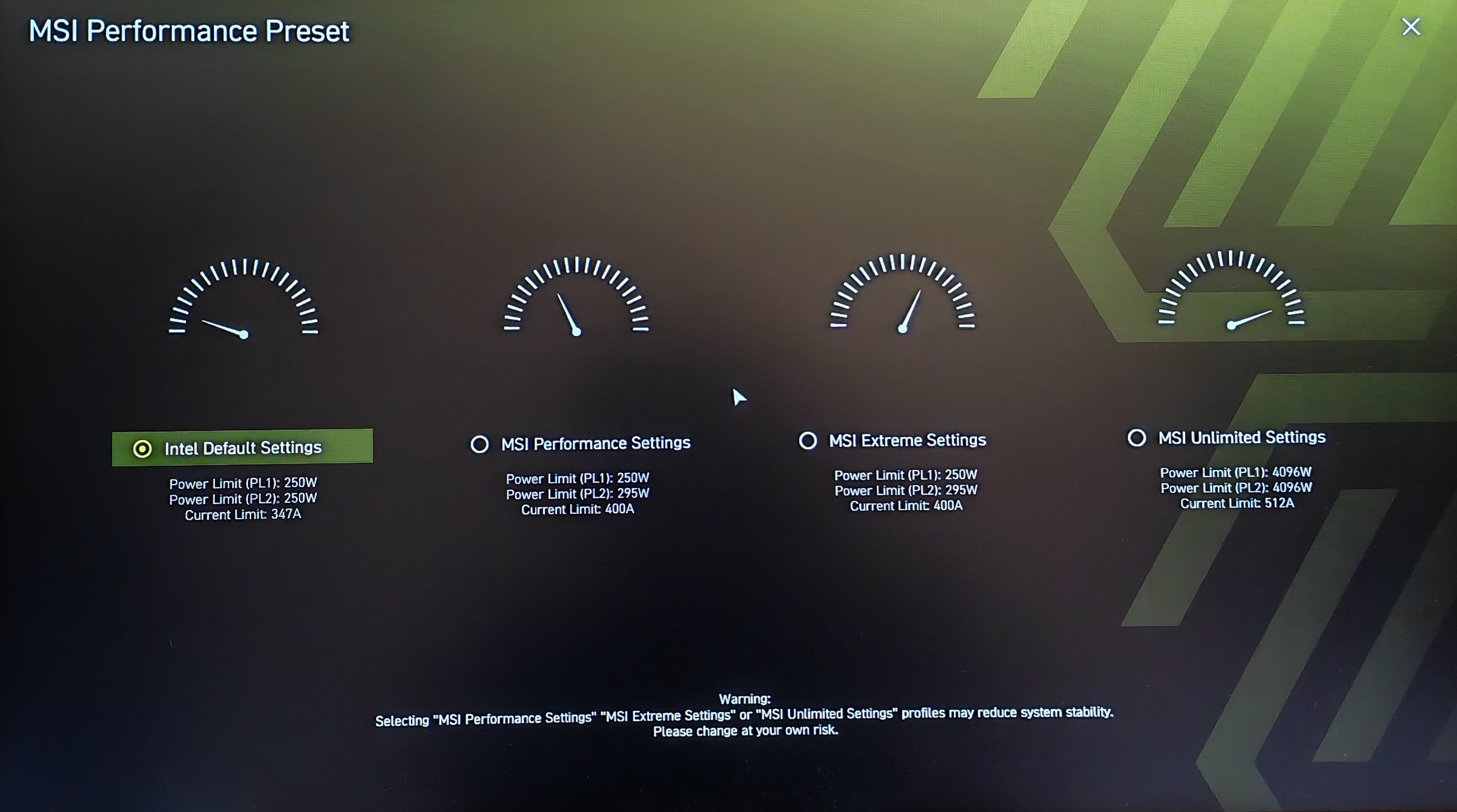

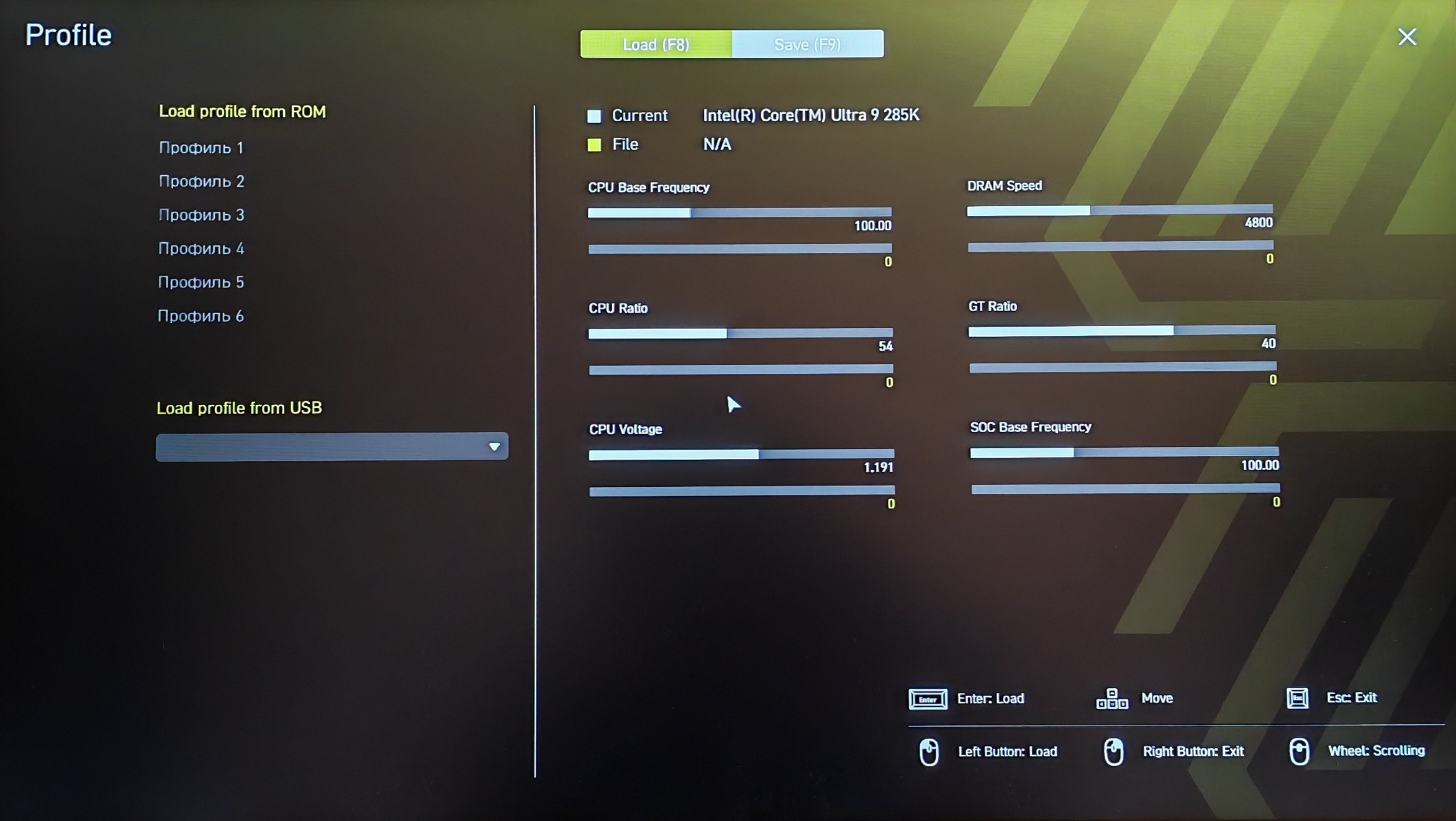

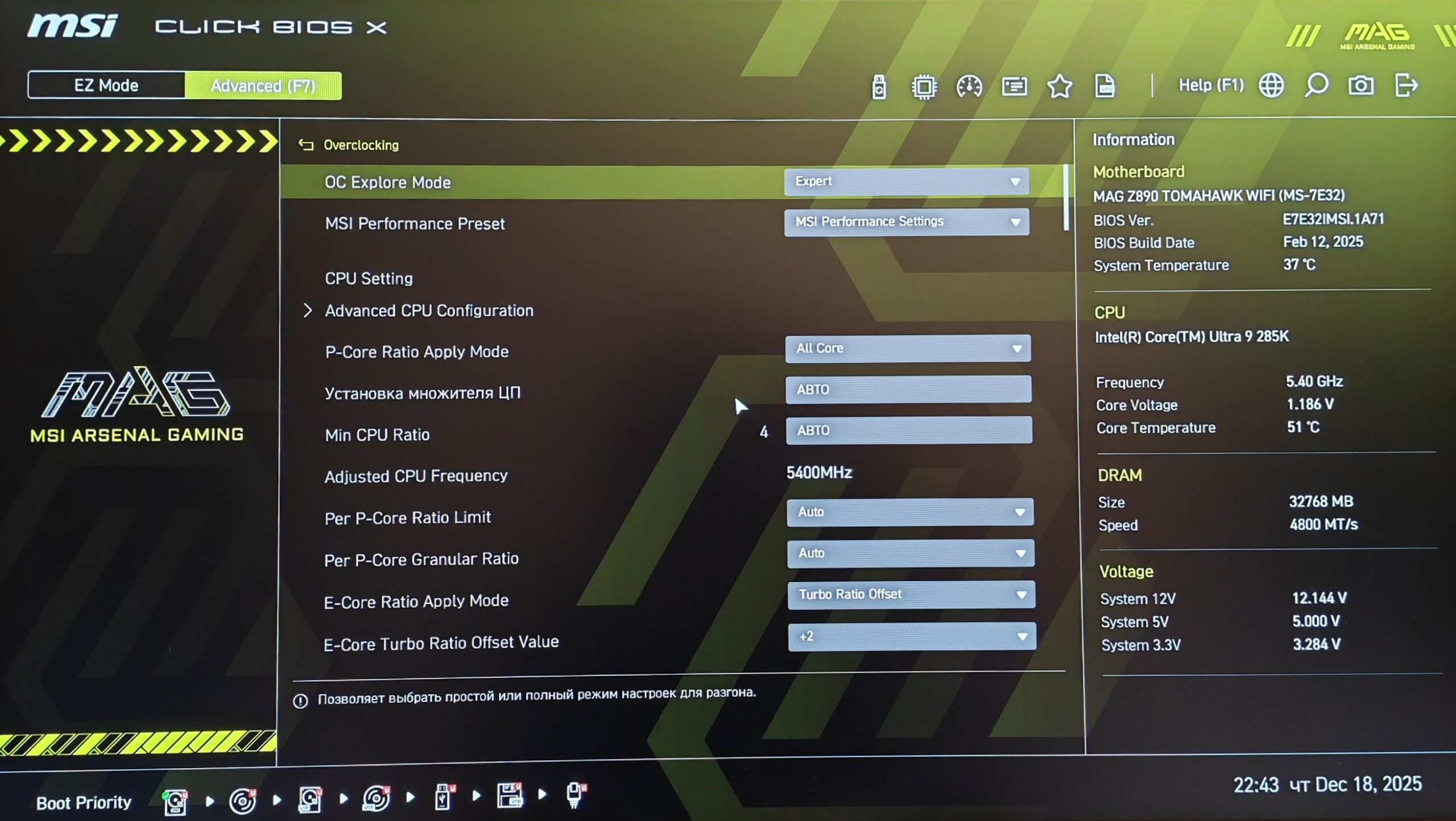

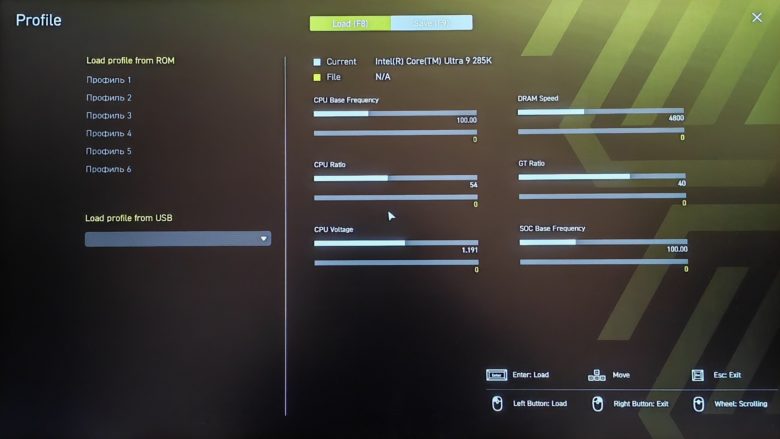

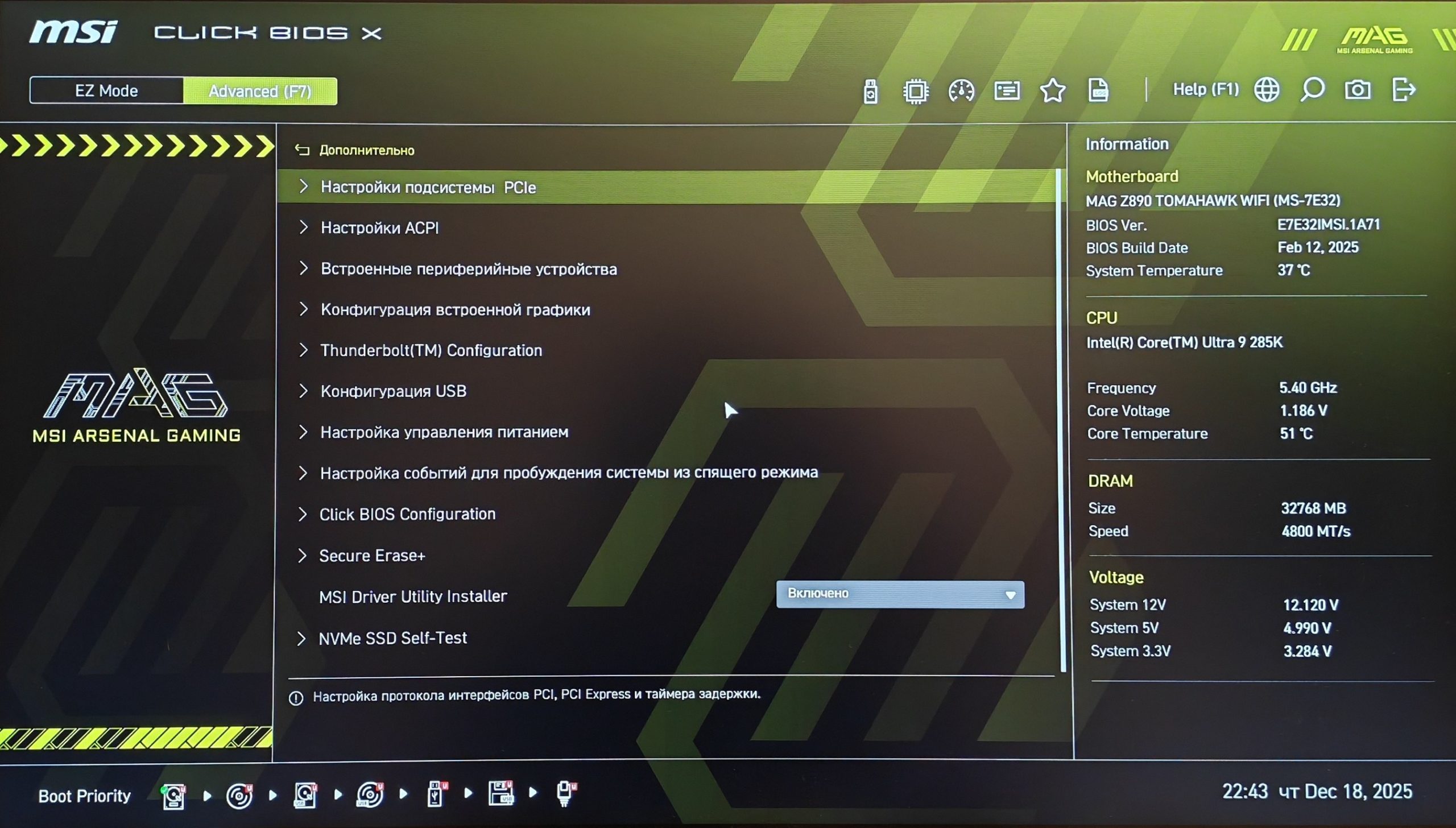

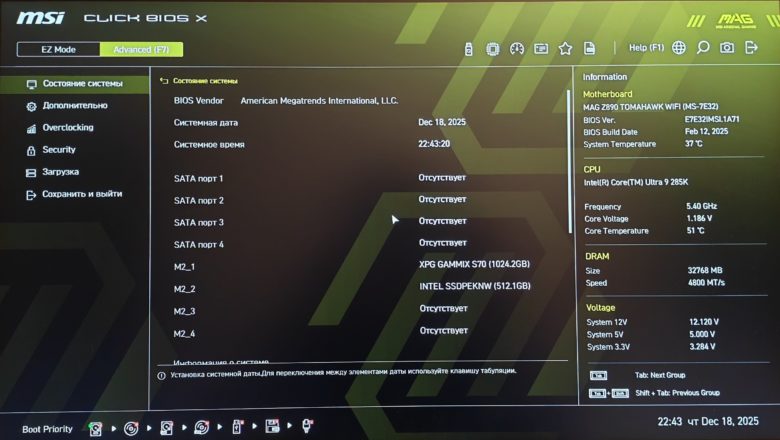

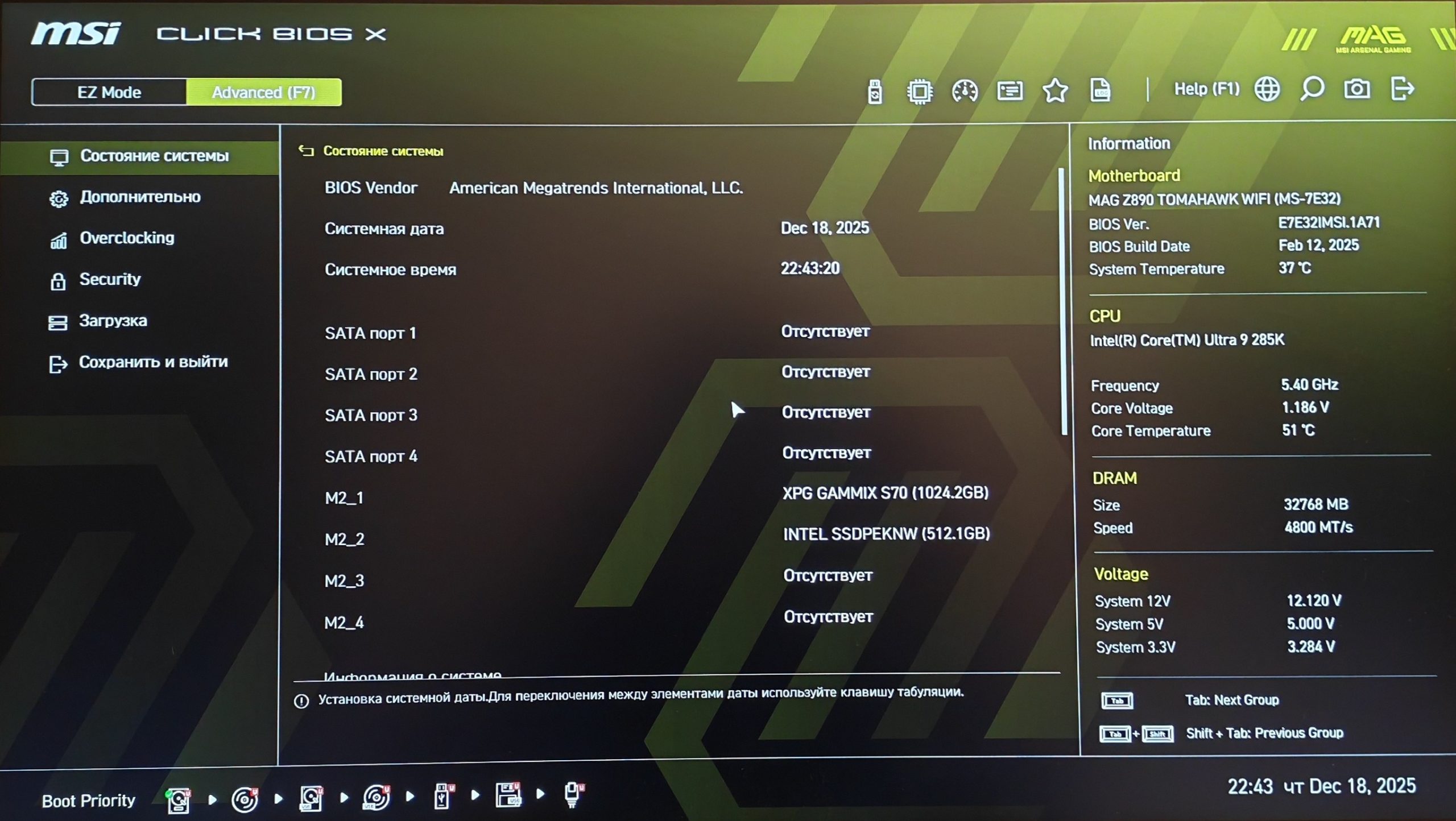

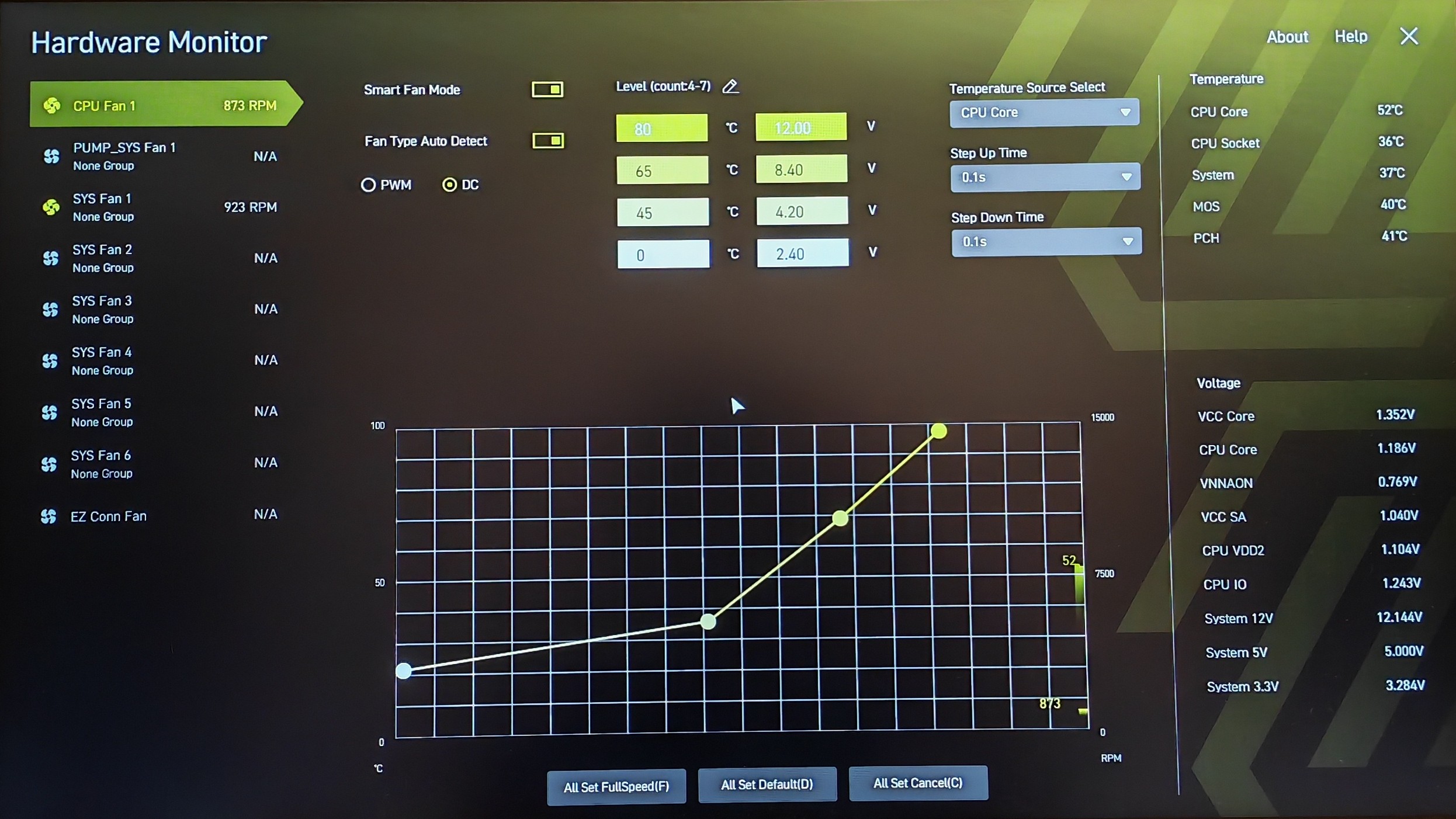

Новое поколение материнских плат MSI получило обновленную оболочку BIOS под названием CLICK BIOS X. От прошлых версий оно отличается более понятным интерфейсом и появлением дополнительных функций.

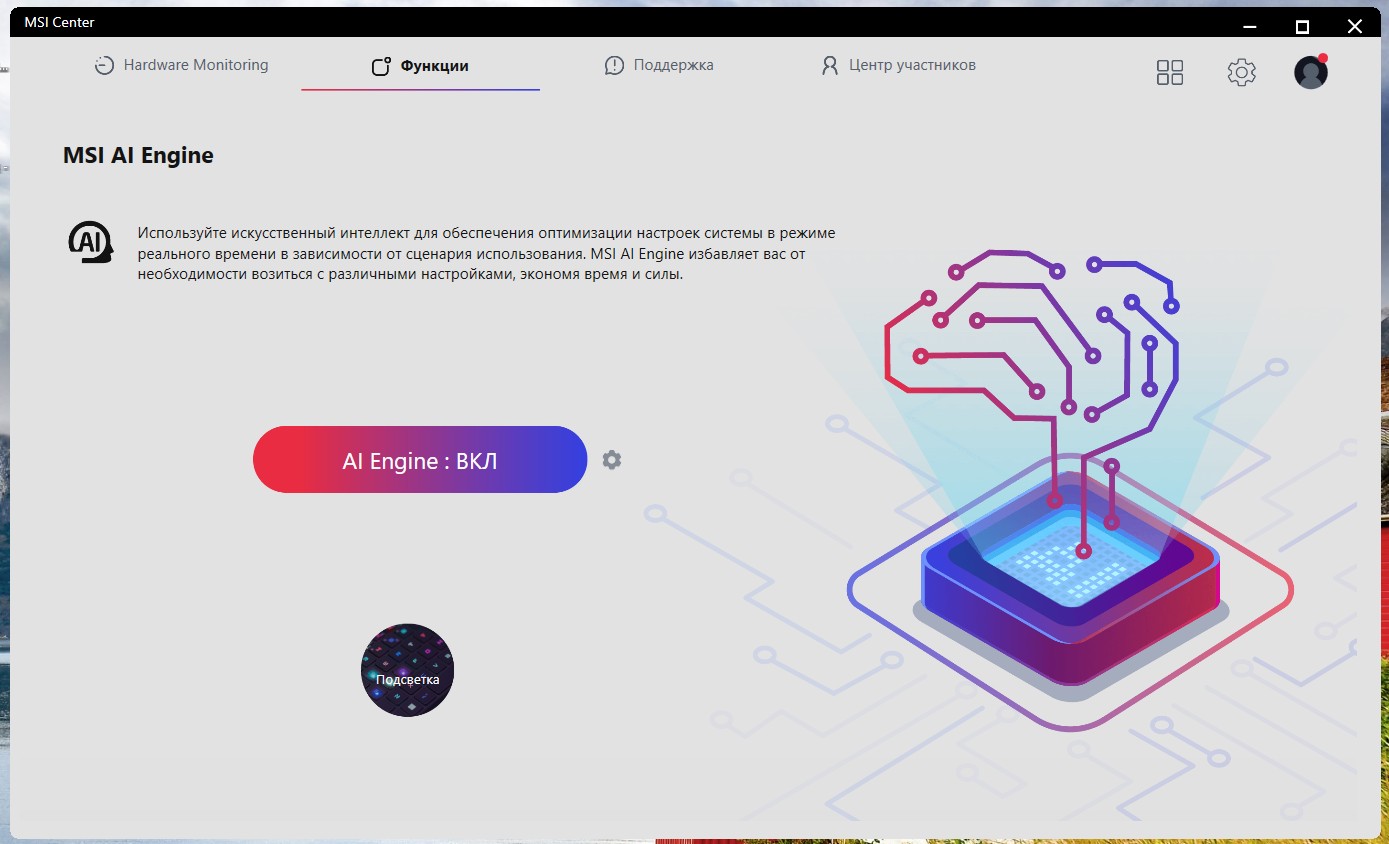

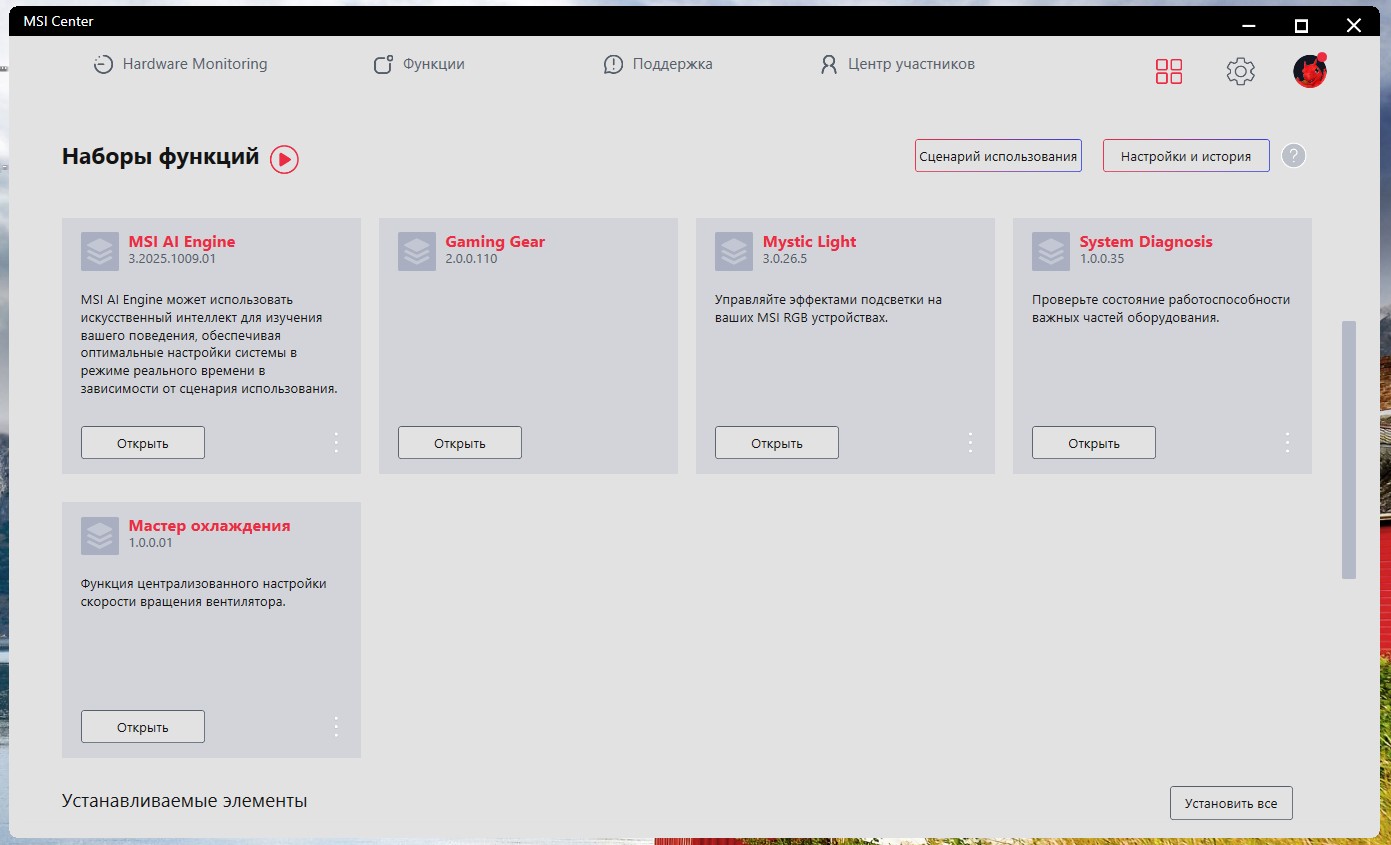

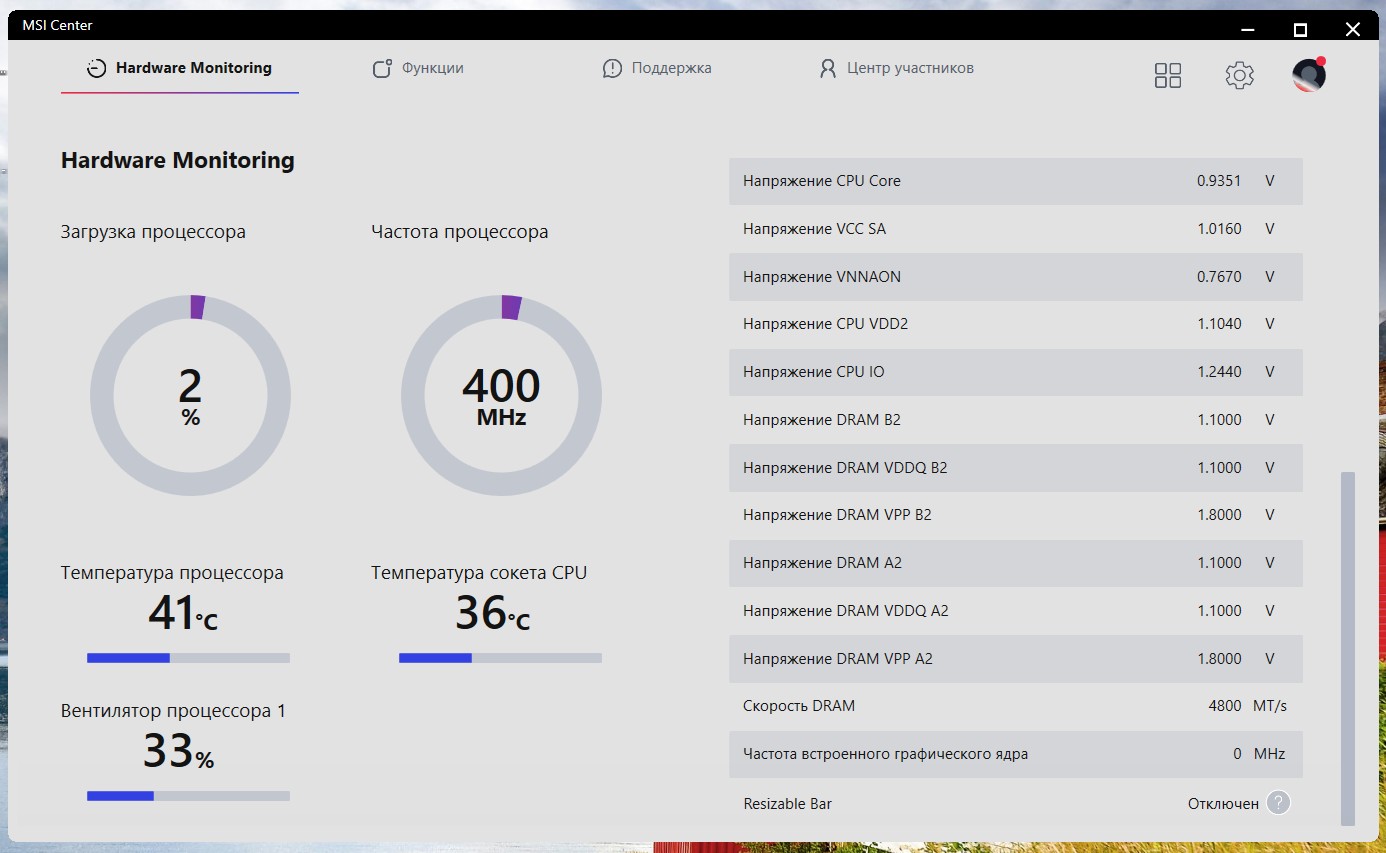

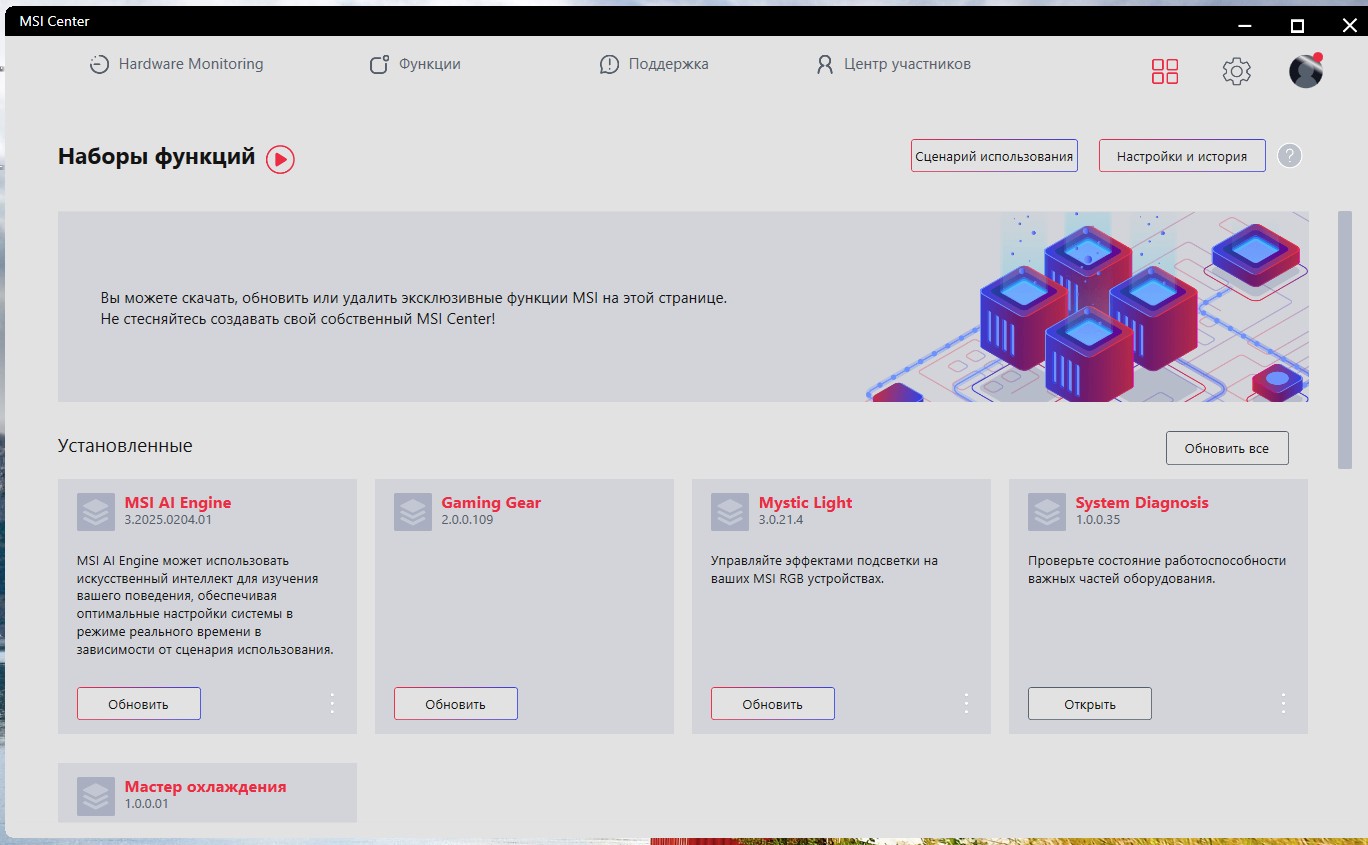

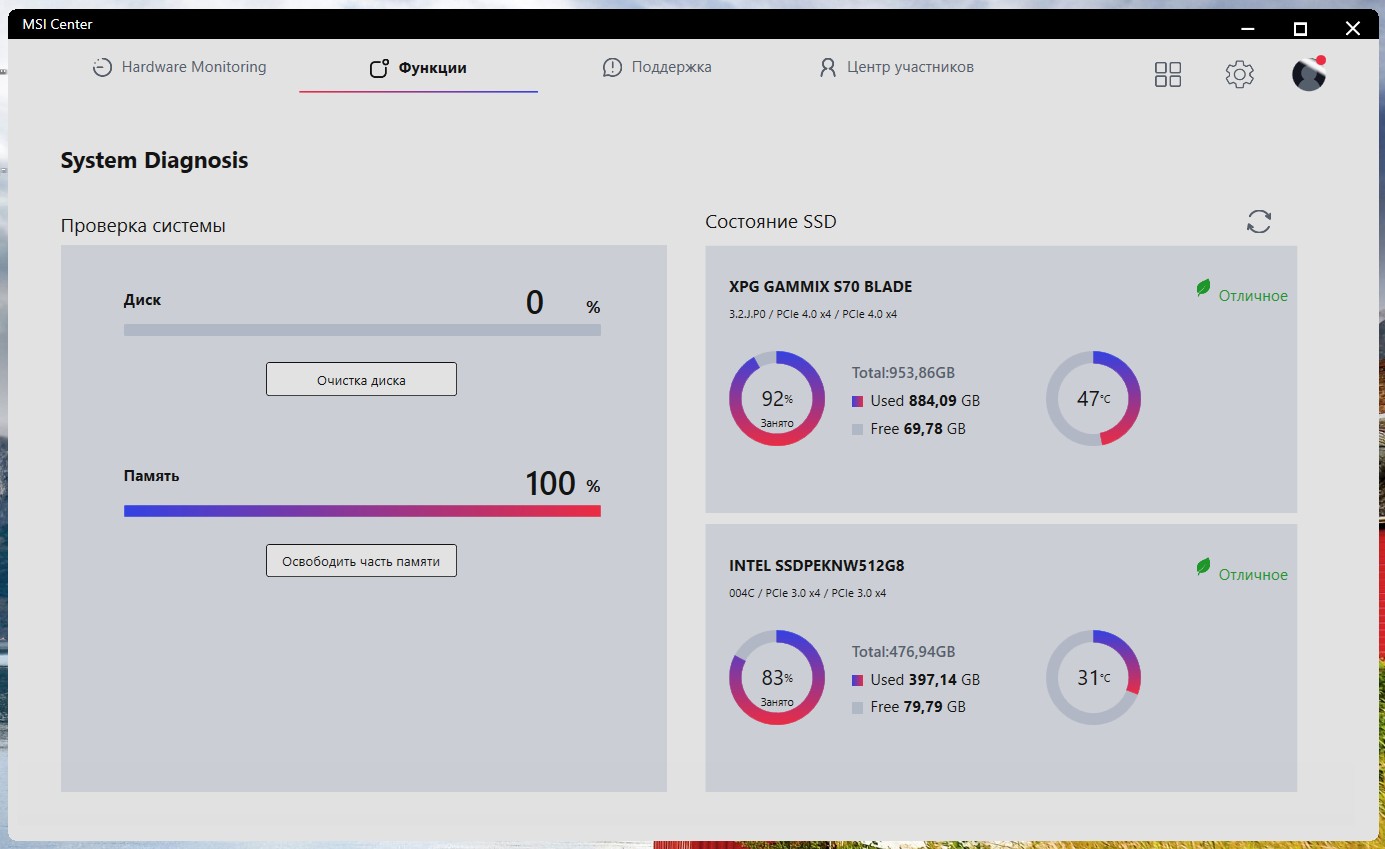

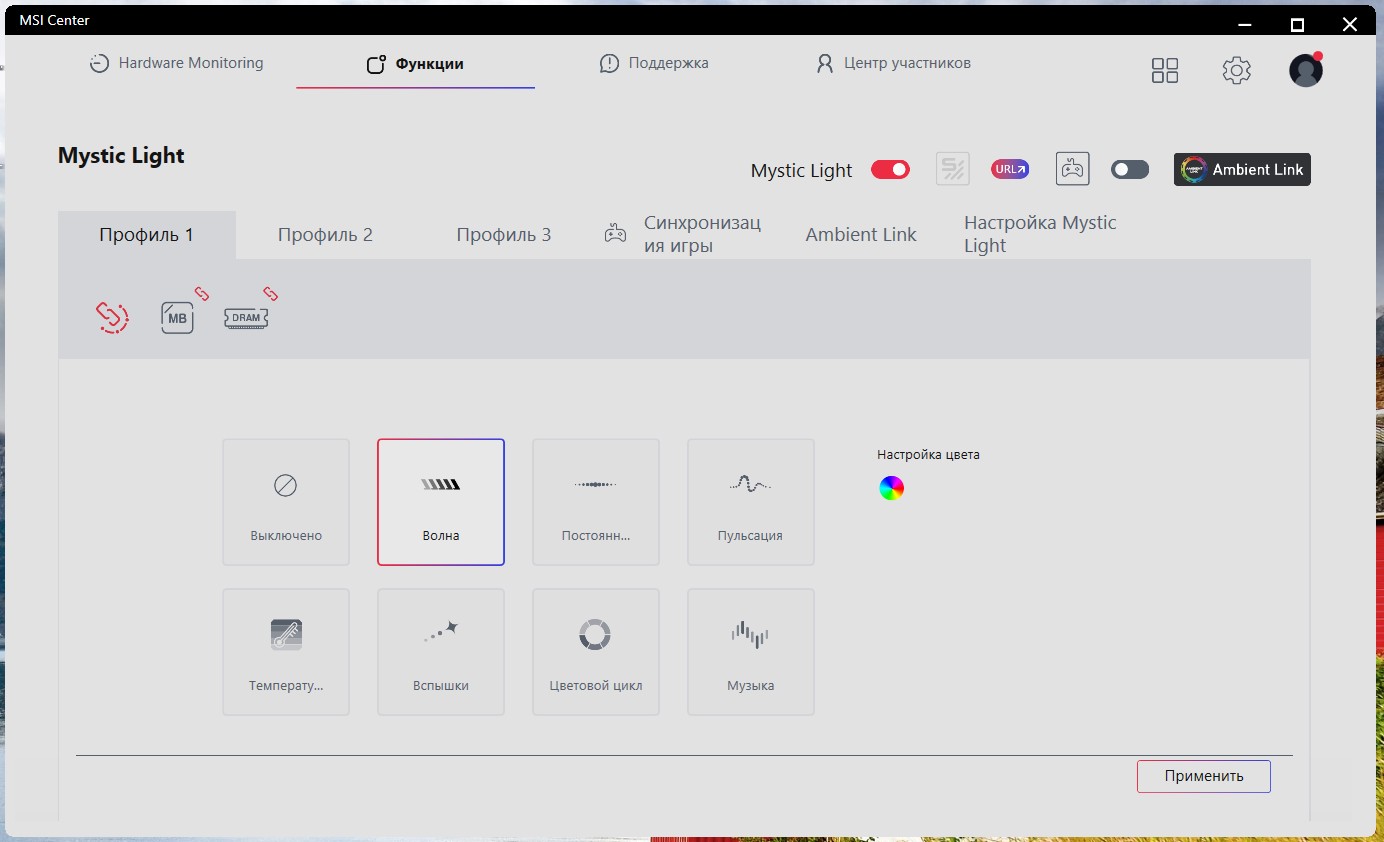

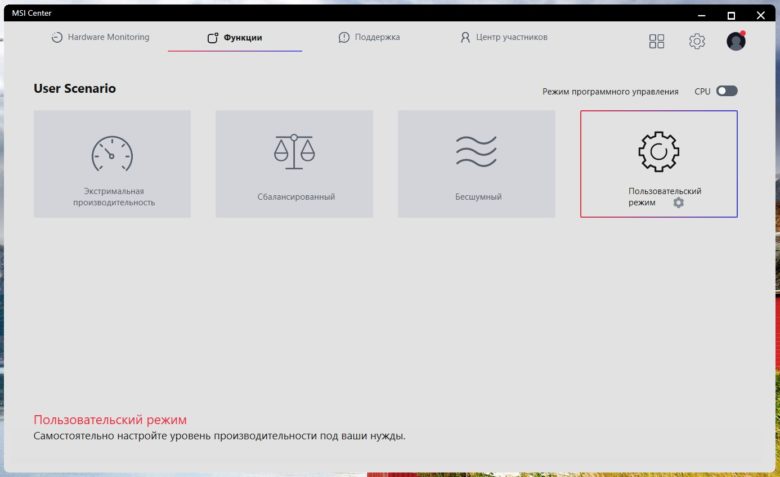

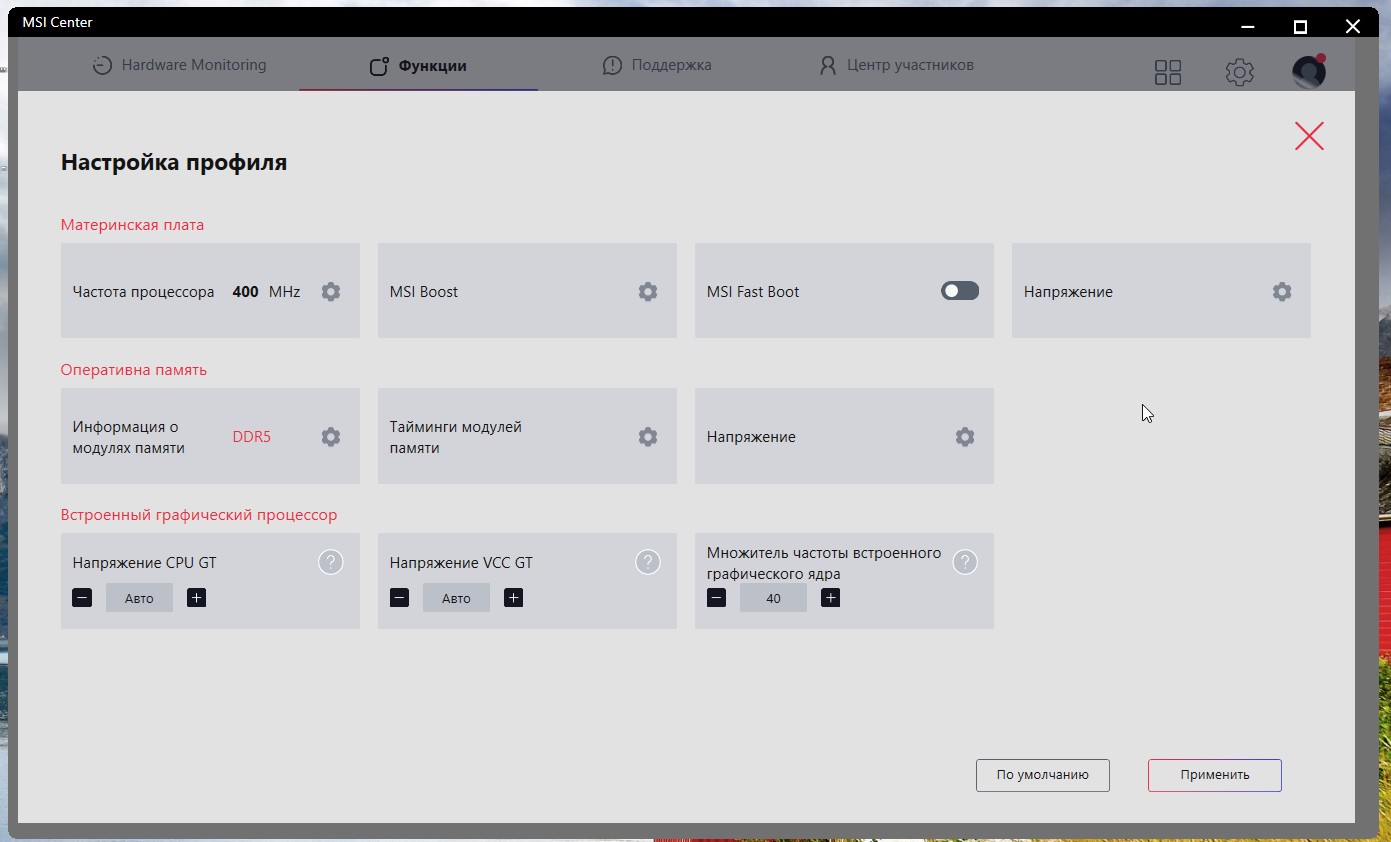

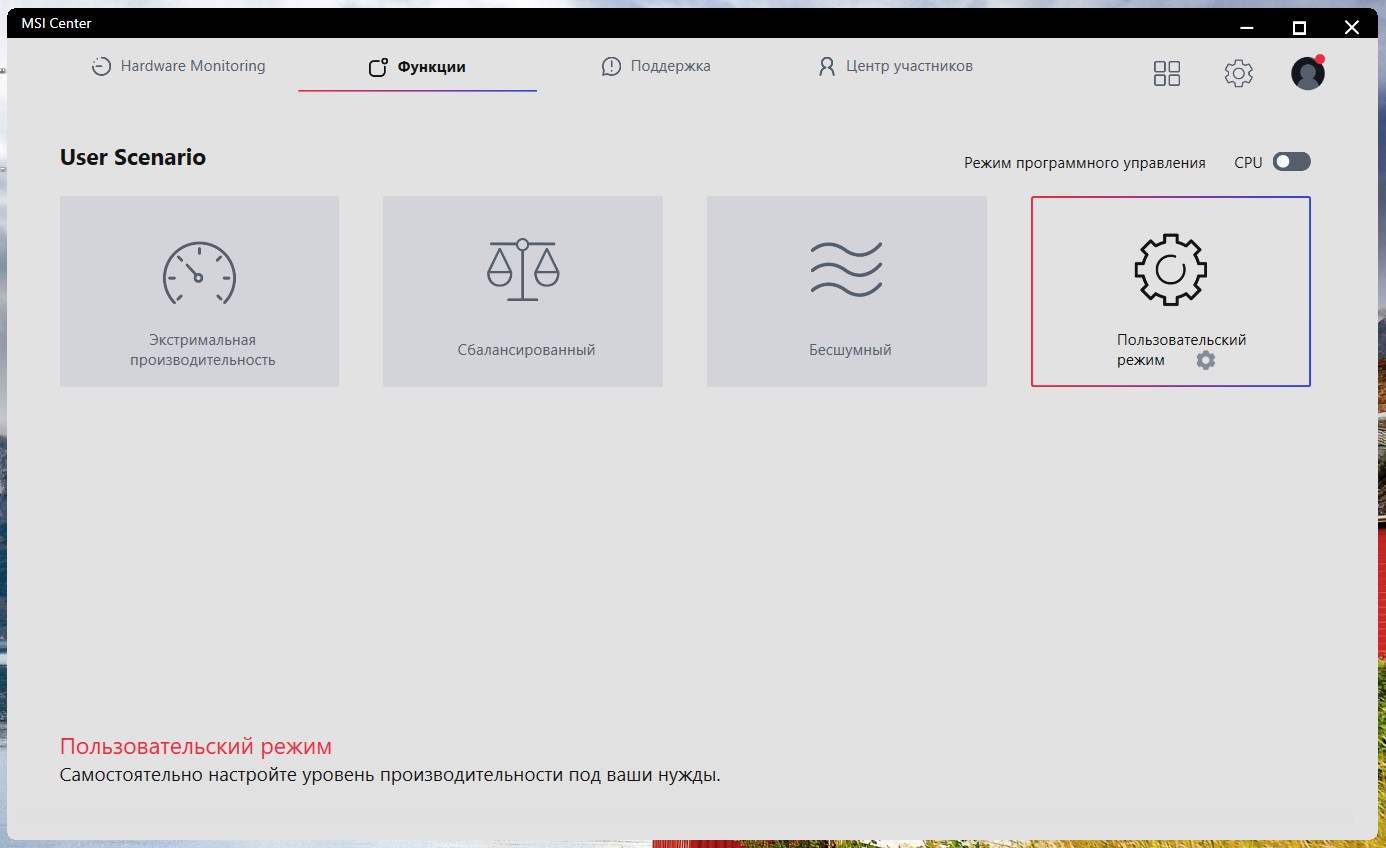

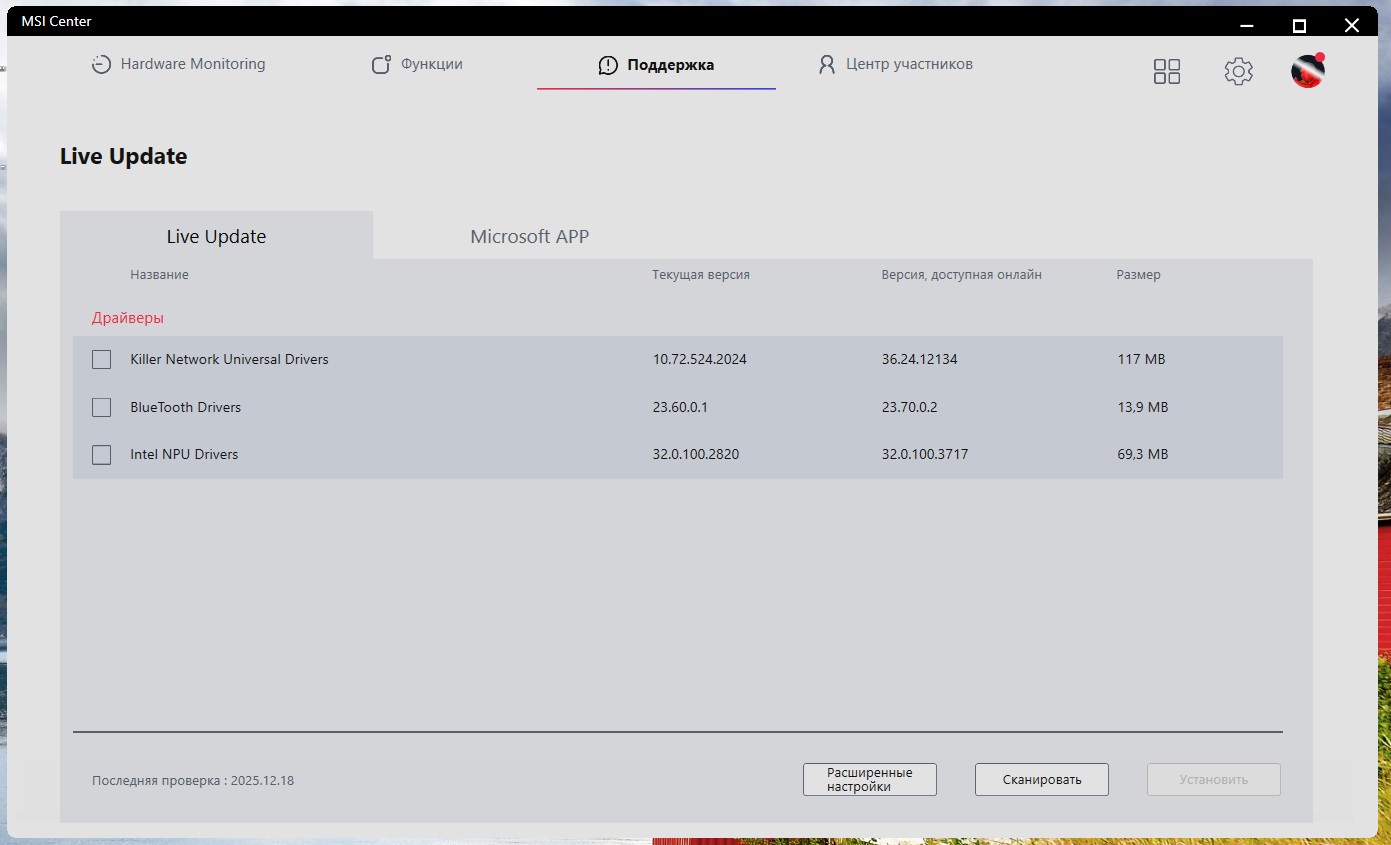

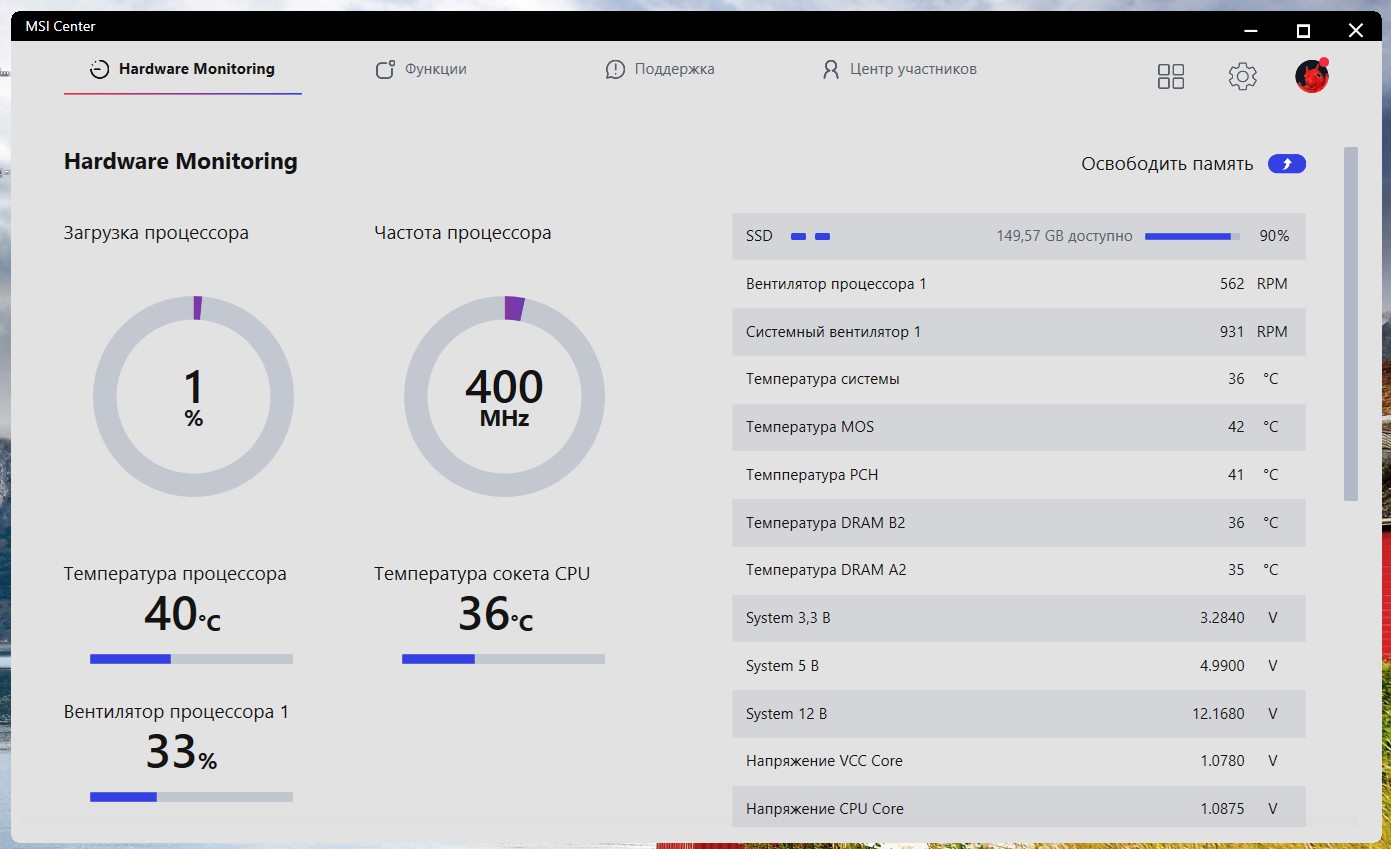

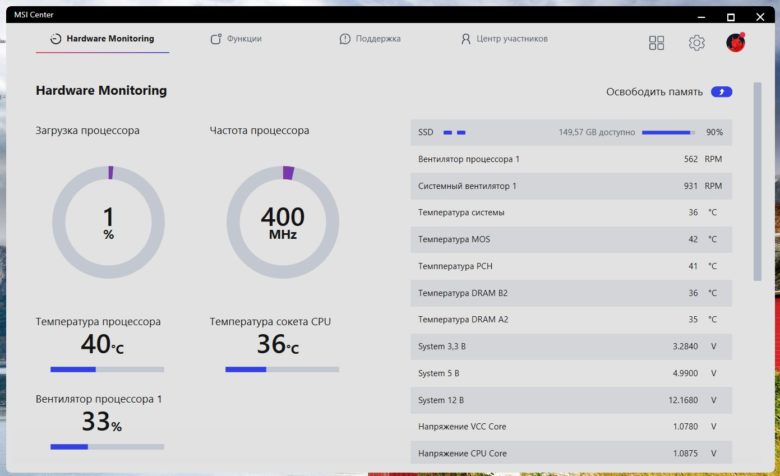

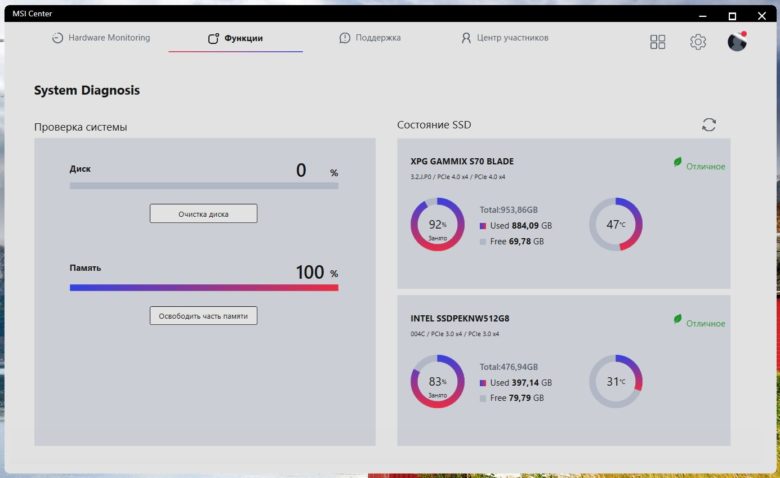

Кроме того, плата поддерживает фирменное приложение MSI Center, которое, помимо прочего, содержит массу полезных средств для настройки, разгона и мониторинга системы.

О CLICK BIOS X и MSI Center мы рассказывали в обзорах плат MSI MPG Z890 CARBON WIFI и MSI MAG X870E TOMAHAWK WIFI, поэтому повторяться не буду.

Тестирование

Подключение материнской платы протекает стандартно и сложностей не вызывает. После сборки ПК устанавливает недостающие драйверы с комплектной USB-флешки, после чего приступаем к оценке возможностей устройства.

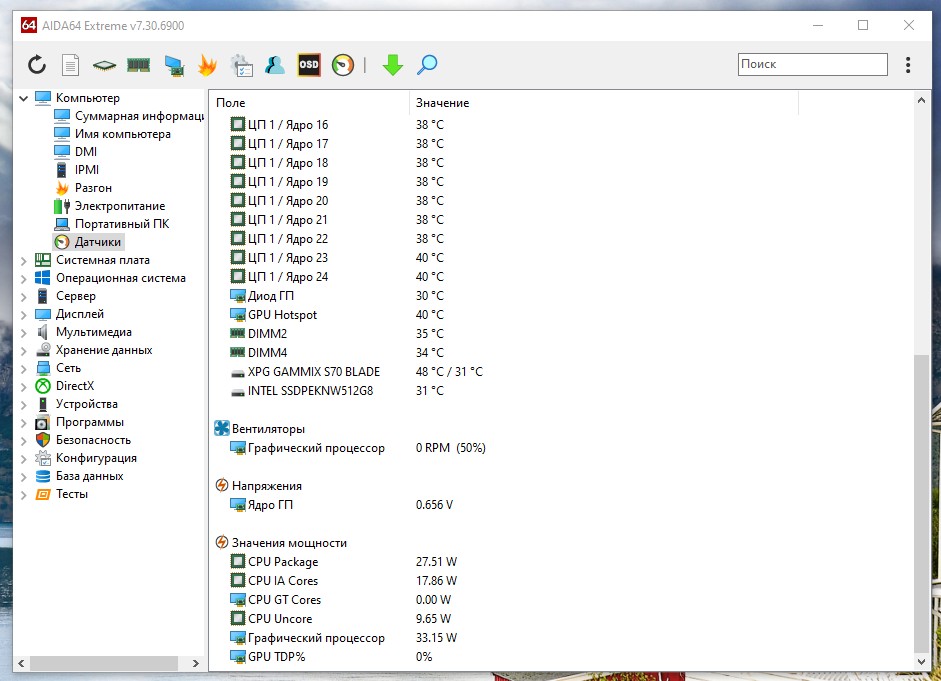

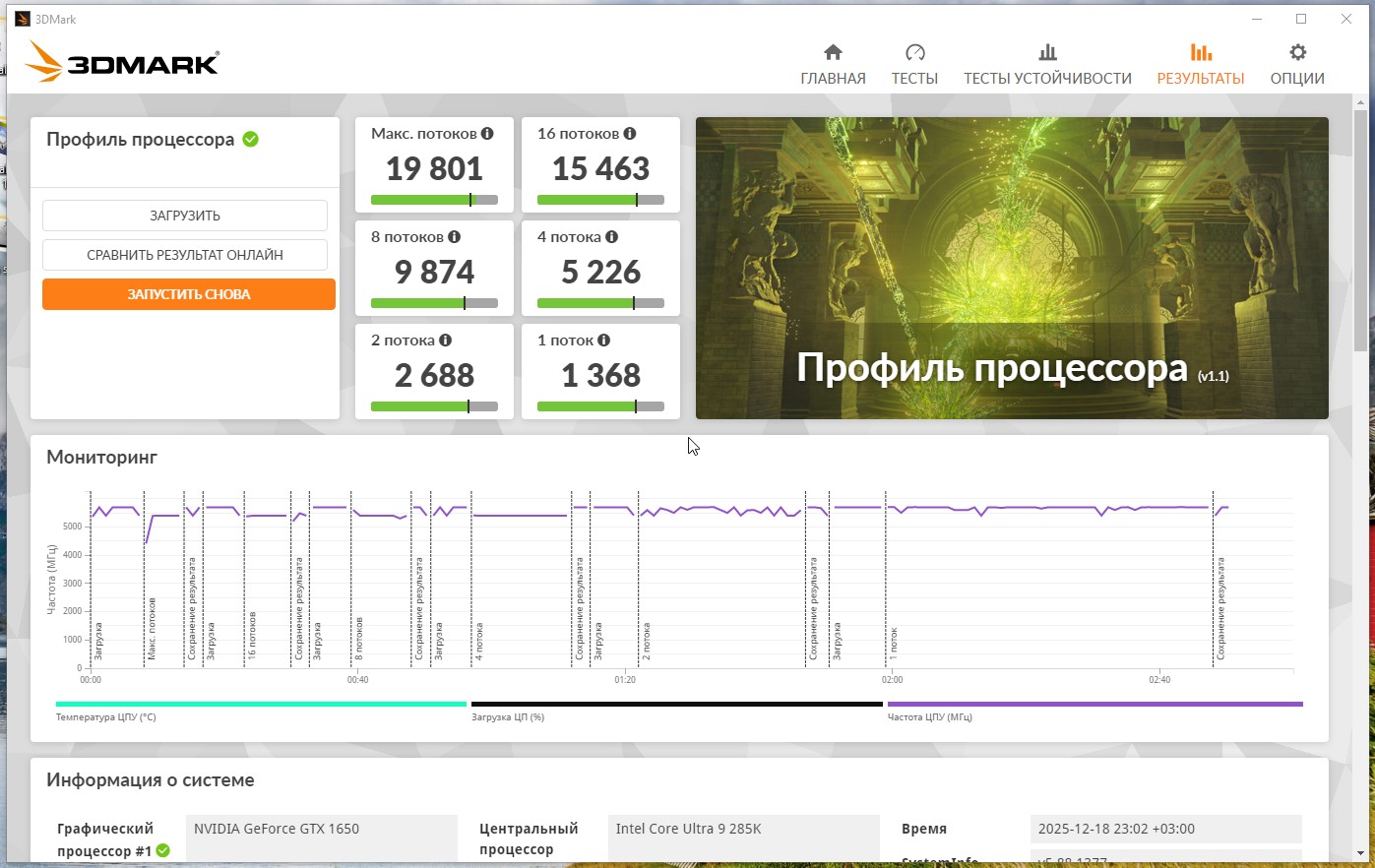

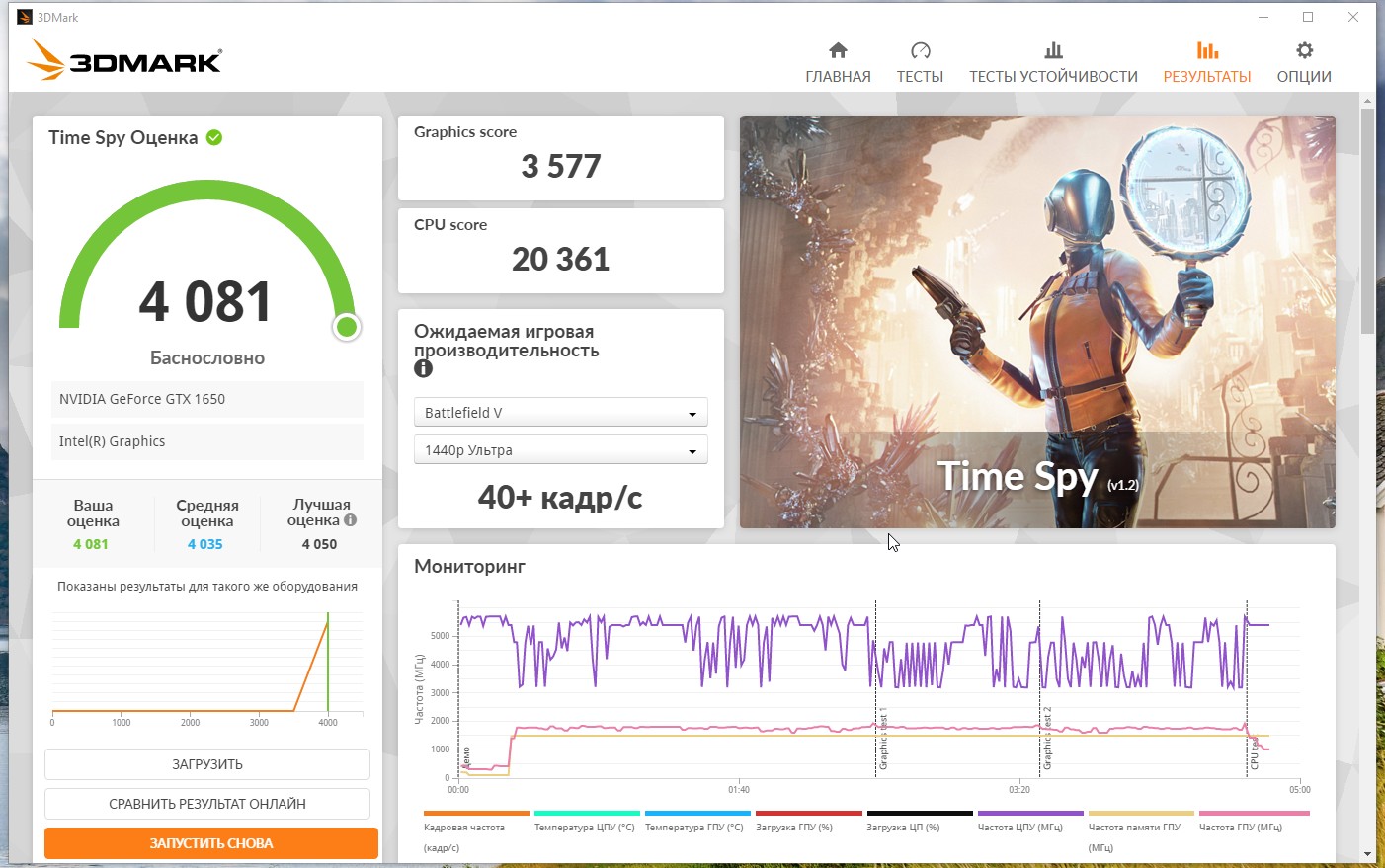

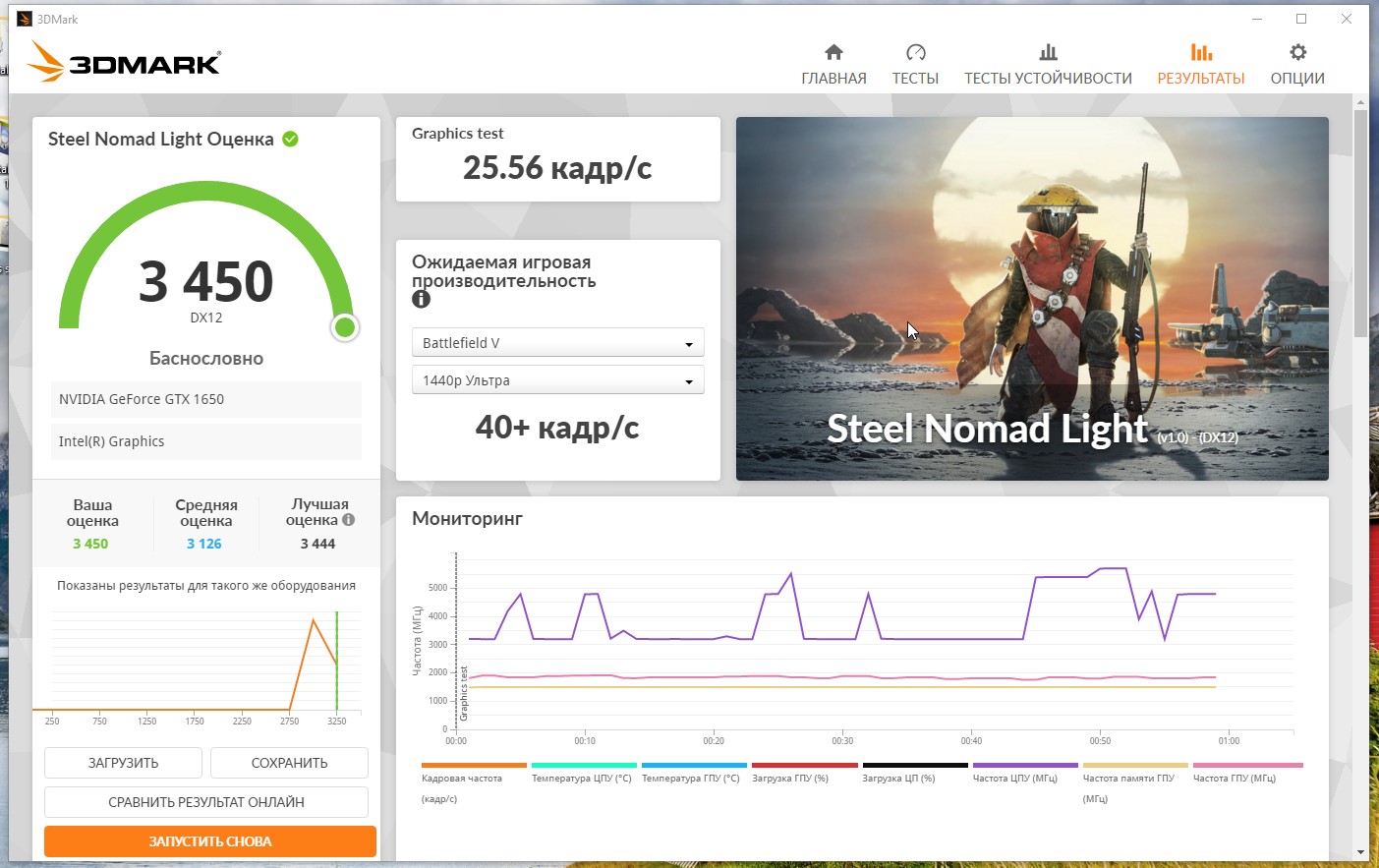

Для начала запустим тесты производительности и видим, что результаты неплохие, но не самые высокие. Причина проста – старая видеокарта NVIDIA GeForce GTX 1650, которая не позволила раскрыть весь потенциал нашей платы и процессора Intel Core Ultra 9 285K.

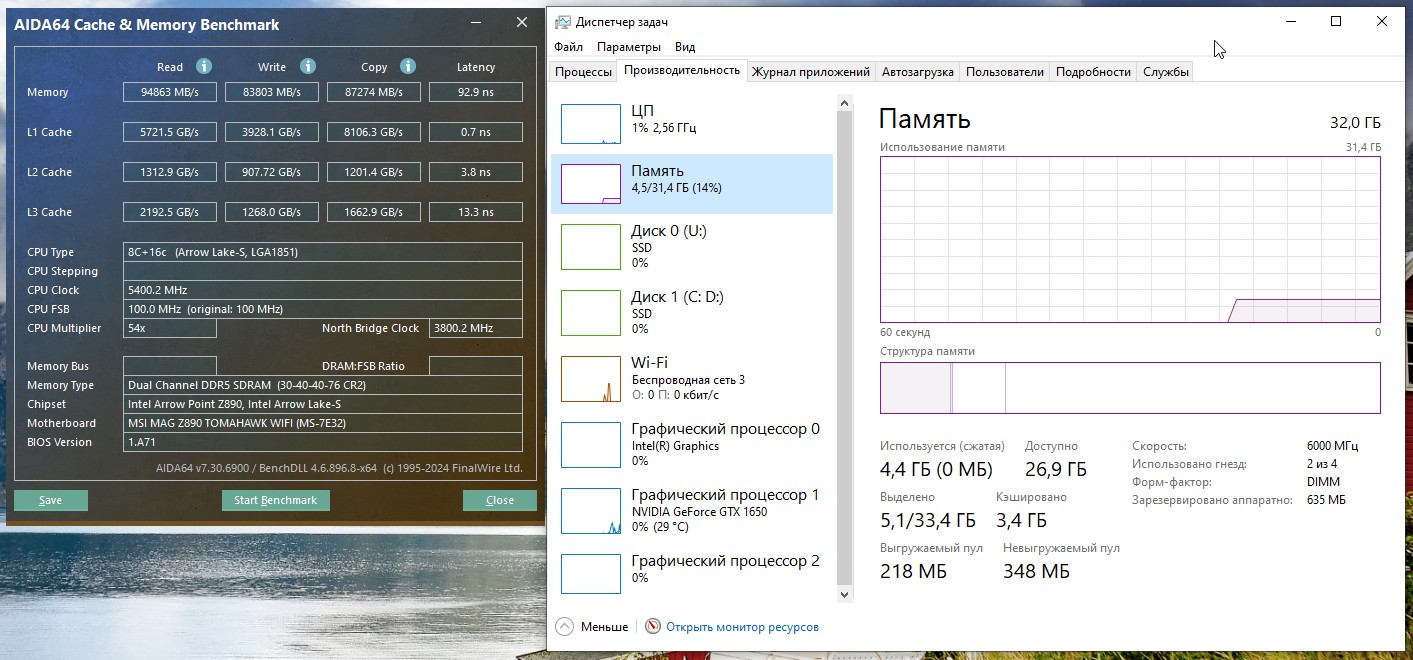

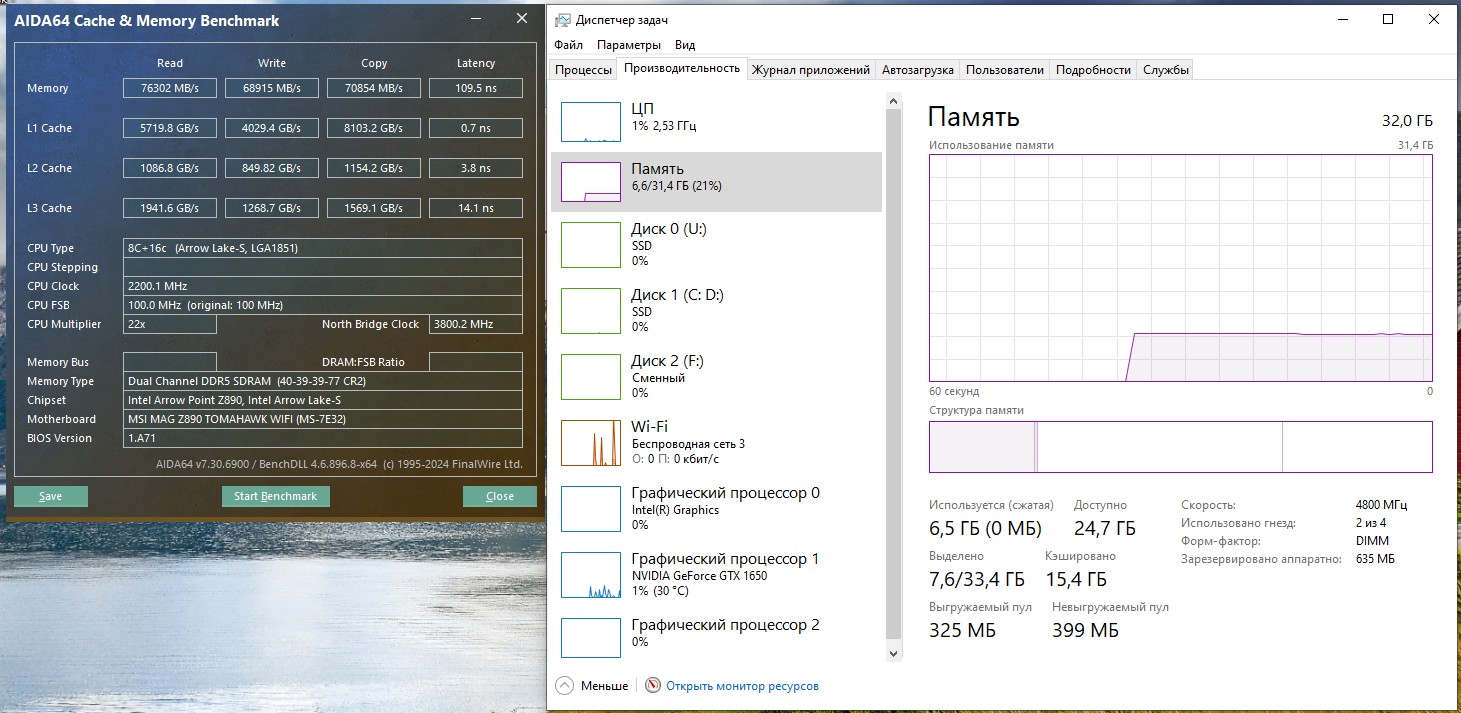

Далее оценим скорость ОЗУ. В моем случае установлены две 16-гигабайтные планки XPG Lancer Blade DDR5-6000 RGB с базовой частотой 4800 МГц и поддержкой разгона до 6000 МГц. Выполнял я его через BIOS, задействовав профиль XMP1. Как я упоминал ранее, это автоматический инструмент для увеличения быстродействия, при котором система сама выбирает автоматические параметры для повышения частоты, но без риска некорректной работы. На представленных выше скриншотах можно увидеть разницу скорости ОЗУ в базовом и разогнанном режиме. Напомню, что в моем случае частота может подниматься лишь до 6000 МГц, при этом модель поддерживает планки на 9200 МГц, т. е. итоговая скорость может быть еще выше на треть.

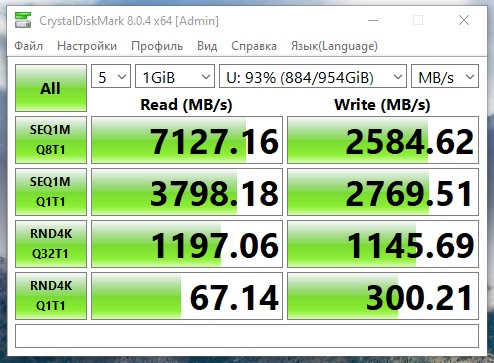

В заключение тестируем накопитель XPG Gammix S70 Blade и видим, что скорость чтения/записи соответствует заявленным производителем, а значит, MSI MAG Z890 TOMAHAWK WIFI ее не режет. Более того, температура накопителя осталась невысокой, а это значит, что комплектные радиаторы хорошо справились со своей задачей.

Заключение

MSI MAG Z890 TOMAHAWK WIFI – это отличная материнская плата, на базе которой можно собрать актуальный ПК для игр с возможностью разгона. Для этого у нее есть поддержка высокопроизводительных процессов Intel, мощная система питания, эффективное охлаждение и комплекс программных средств для интеллектуального оверклокинга. При этом она имеет продуманную конструкцию, приятный дизайн, хорошую систему защиты и массу полезных опций, делающих ее еще более удобной и продуктивной.
