Обзор материнской платы MSI MAG X870E TOMAHAWK WIFI

Технические характеристики

• Чипсет: AMD X870E
• Форм-фактор: ATX
• Размеры: 305 x 244 мм
• Сокет: AM5
• Поддерживаемые процессоры: AMD Ryzen 9000 / 8000 / 7000
• Аудио:
  • Realtek ALC4080
  • 7.1 HD Audio
  • 32 бит/384 кГц
  • поддержка S/PDIF
• Сетевой контроллер:
  • Realtek RTL8126
• Оперативная память:
  • 4 x 288-pin DDR5 DIMM
  • двухканальный режим
  • до 256 Гбайт
  • частота 4800 — 8400 МГц
• Слоты расширения:
  • 1 x PCI-e x16 Gen5
  • 1 x PCI-e x1 Gen3
  • 1 x PCI-e x4 Gen4
• Разъемы для накопителей:
  • 4 x SATA 6.0 Гбит/с (AMD X870E)
  • 4 x M.2 порта – 2x PCI-e x4 Gen5 + 2x PCI-e x4 Gen4
• Поддержка RAID: 0, 1, 5, 0+1, JBOD
• Питание материнской платы:
  • 1 x ATX 24-pin
  • 2 x 8-pin ATX 12V
  • 1 x 8-pin PCIe
• Разъемы на задней панели:
  • 1 x кнопка очистки CMOS
  • 1 x кнопка Flash BIOS
  • 4 x USB 2.0
  • 3 x USB-A 5 Гбит/с
  • 2 x USB-A 10 Гбит/с
  • 2 x USB-С 40 Гбит/с с поддержкой DisplayPort 1.4
  • 1 x USB-С 10 Гбит/с
  • 1 x 5G LAN
  • 1 x аудиовход 3.5 для микрофона
  • 1 x аудиовыход 3.5 для наушников/акустики
  • 1 x Optical Audio Out (S/PDIF)
  • 1 x HDMI
  • 1 x разъем для антенны Wi-Fi 7
  • 1 x разъем для антенны Bluetooth 5.4
• USB-порты:
  • 4x USB 2.0 (тыльный)
  • 4x USB 2.0 (фронтальный)
  • 3x USB 5 Гбит/с Type A (тыльный)
  • 4x USB 5 Гбит/с Type A (фронтальный)
  • 2x USB 10 Гбит/с Type A (тыльный)
  • 1x USB 10 Гбит/с Type C (тыльный)
  • 1x USB 20 Гбит/с Type C (фронтальный)
  • 2x USB 40 Гбит/с Type C (тыльный)
• Внутренние элементы:
  • 24-контактный разъем питания ATX
  • два 8-контактных разъема питания ATX 12V
  • 8-контактный разъем питания PCIe
  • разъем USB 20 Gbps Type-C с поддержкой Power Delivery 27 Вт
  • два разъема USB 2.0
  • два разъема USB 3.0 5 Gbps
  • 4-контактный разъем вентилятора процессора
  • 4-контактный разъем вентилятора Water Pump / системы
  • шесть 4-контактных разъема вентилятора системы
  • аудиоразъем передней панели
  • два коннектора для подключения панели управления на корпусе
  • разъем датчика открытия корпуса
  • разъем модуля TRM
  • разъем EZ Conn
  • кнопка быстрой очистки данных CMOS
  • кнопка для безопасной загрузки ОС
  • 4-контактный разъем RGB LED
  • три 3-контактных разъема A-RAINBOW V2 (ARGB Gen2) LED
  • четыре индикатора отладки EZ
  • индикатор отладочных кодов EZ
  • 4 коннектора SATA 6 Gb/s
  • 4 слота M.2 (M-Key)

Упаковка и комплектация

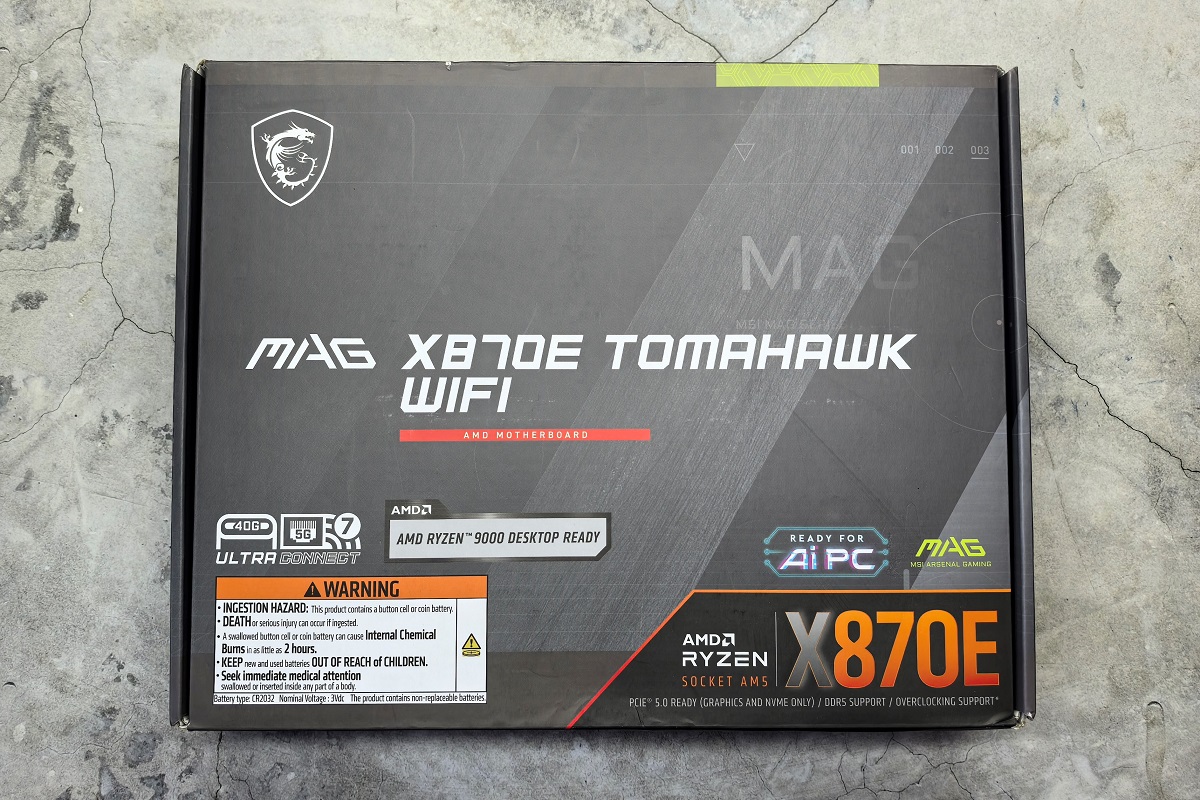

Материнская плата MSI MAG X870E TOMAHAWK WIFI поставляется в прямоугольной картонной коробке со стилизацией поверхности под металл.

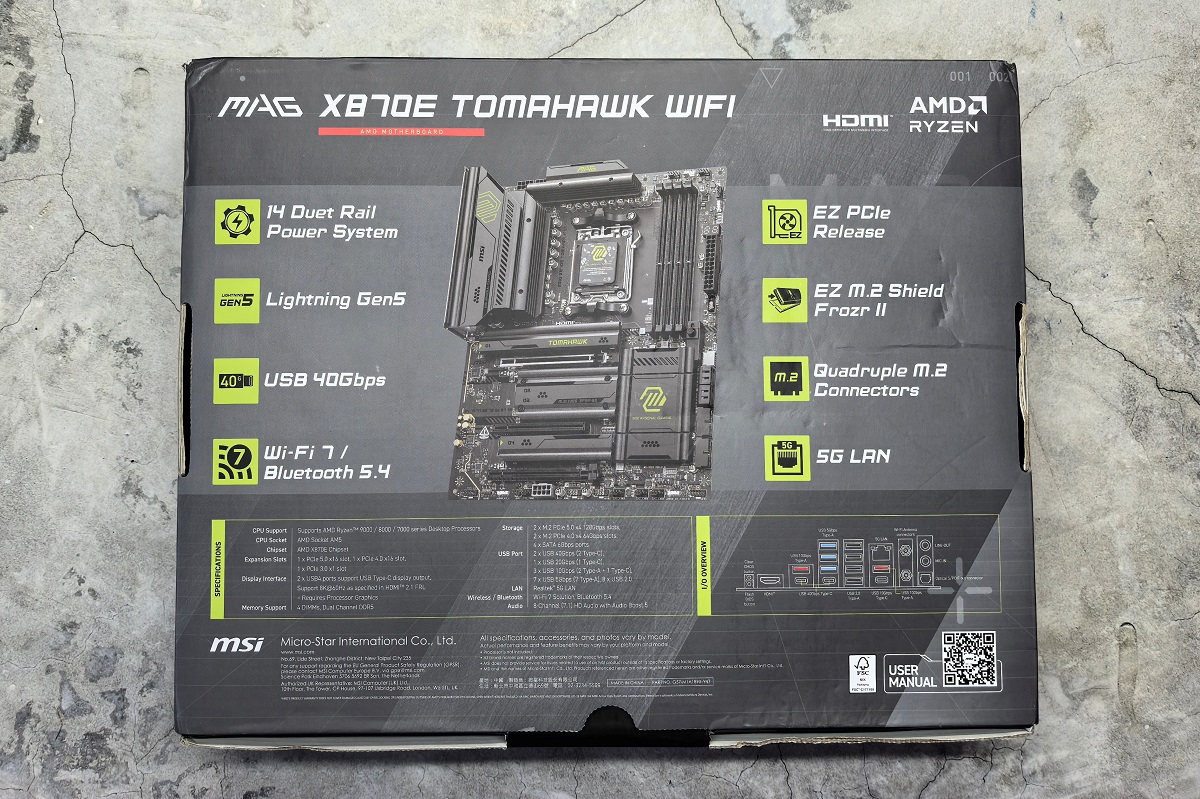

Лицевая сторона украшена именем модели и логотипом бренда, а также перечисляет некоторые из ее особенностей. На боковые грани нанесена техническая информация о продукте, а сзади перечислены ее характеристики и основные достоинства.

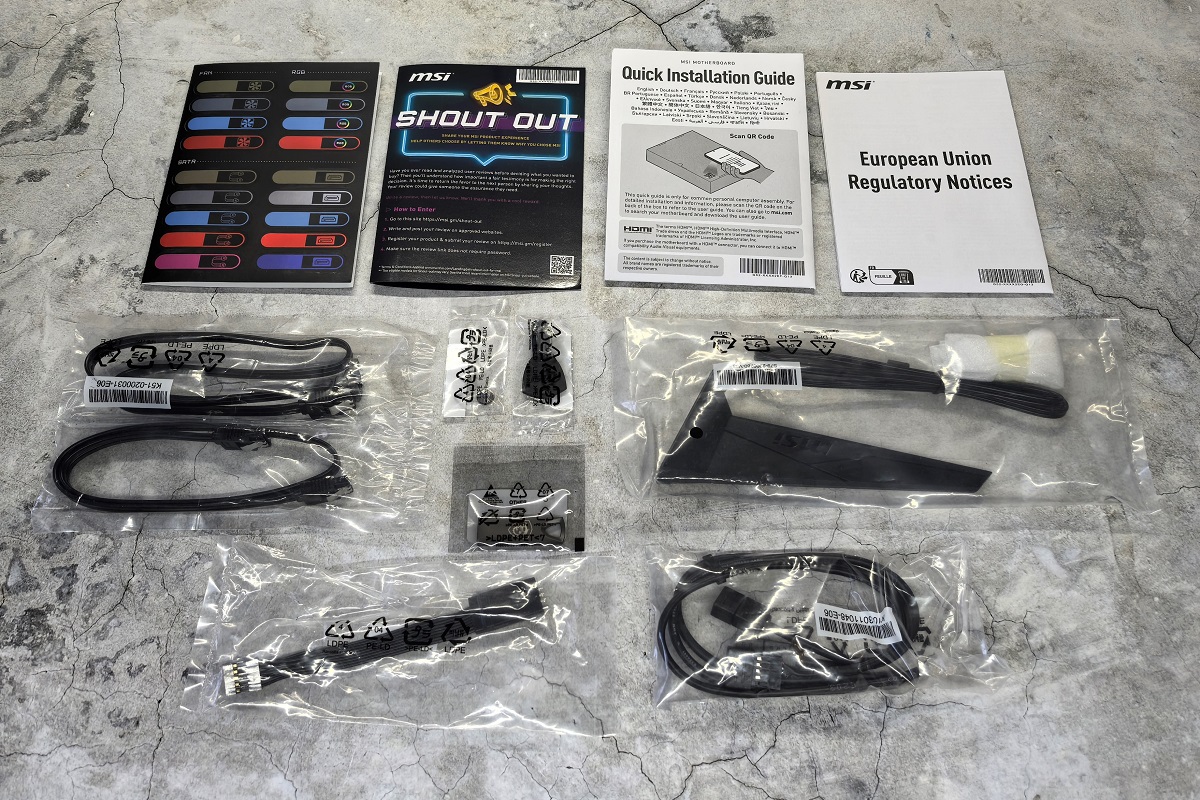

Плата внутри коробки аккуратно уложена в антистатический пакет и зафиксирована с помощью форм из картона. Вместе с ней в комплект входят буклет с небольшой инструкцией, приветственное письмо, стикерпак, внешняя беспроводная антенна, кабель для разъема EZ-Connect, пара SATA-кабелей 6 Гбит/с, комплект креплений для накопителей M.2, удлинитель для разъема кнопок и индикаторов корпуса, USB-флешка с ПО и ключ для монтажа дисков M.2.

Внешний вид

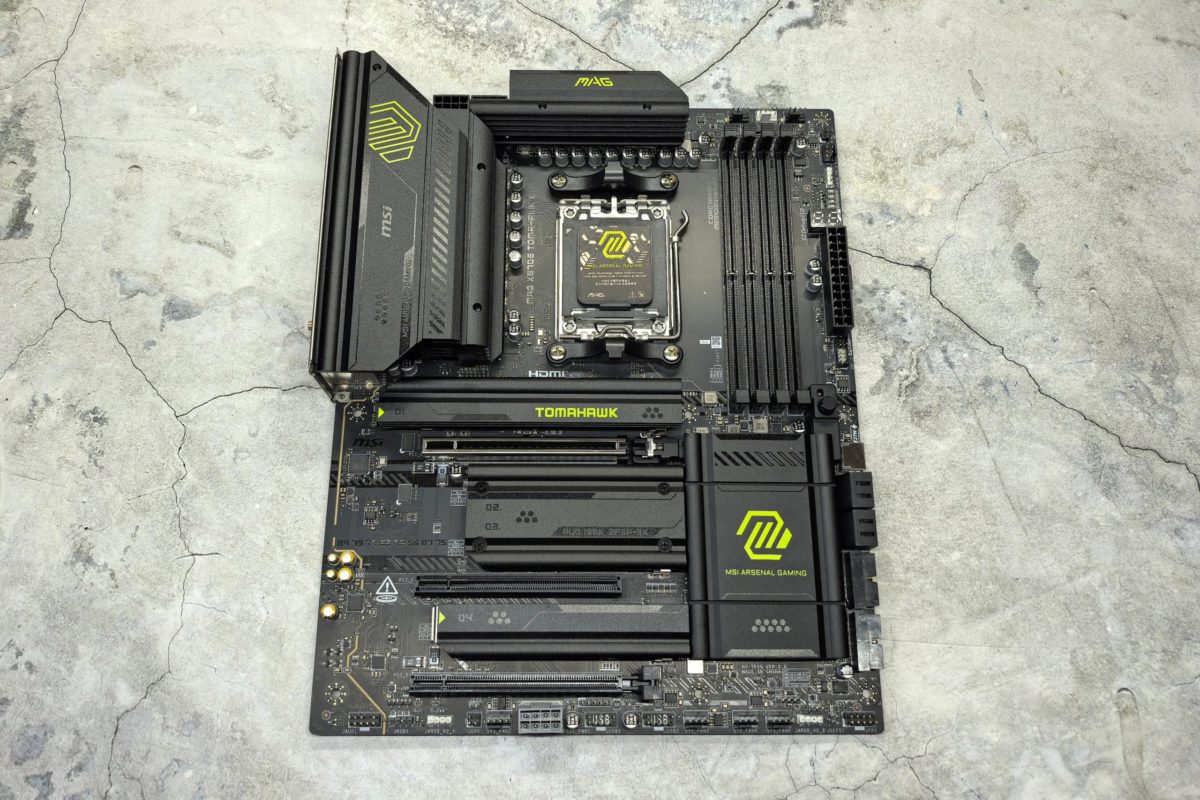

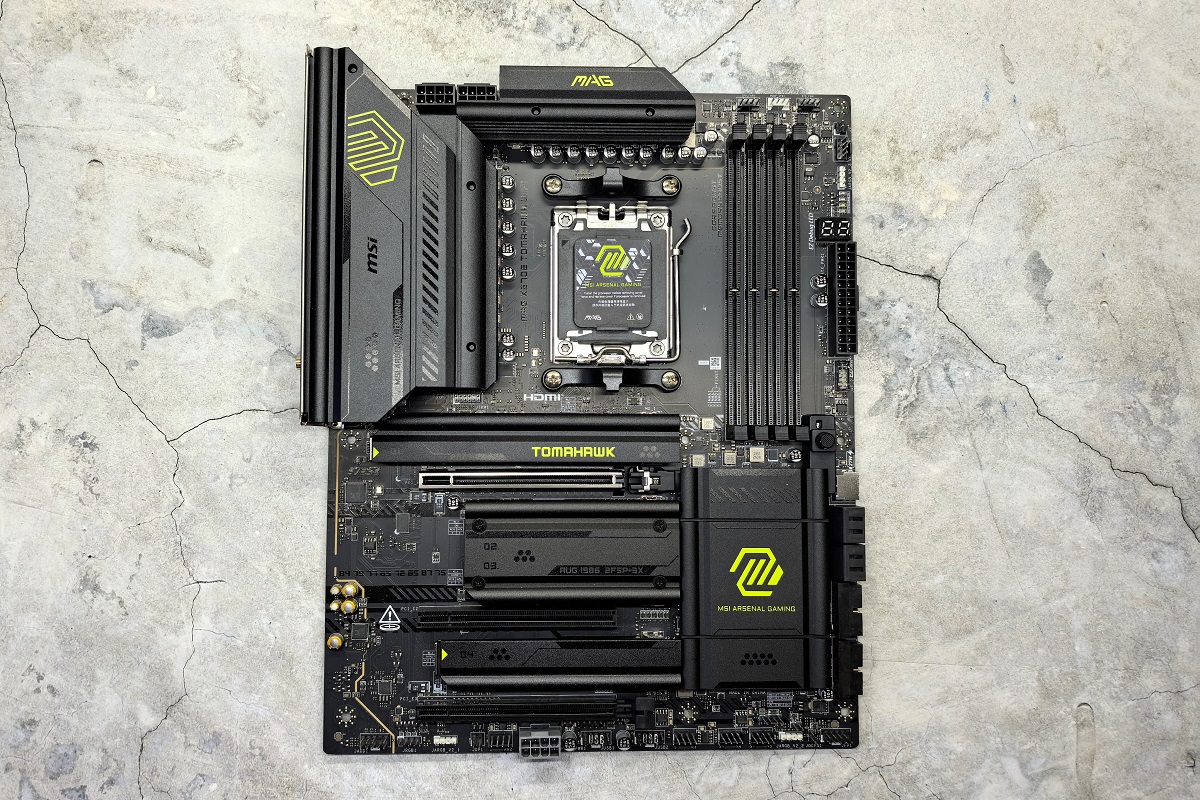

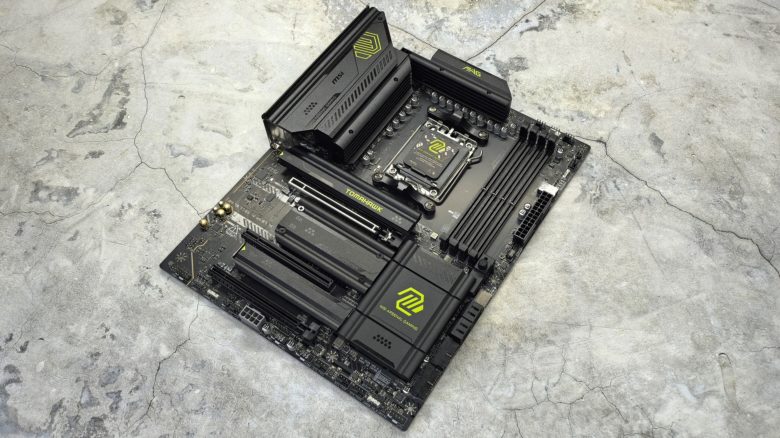

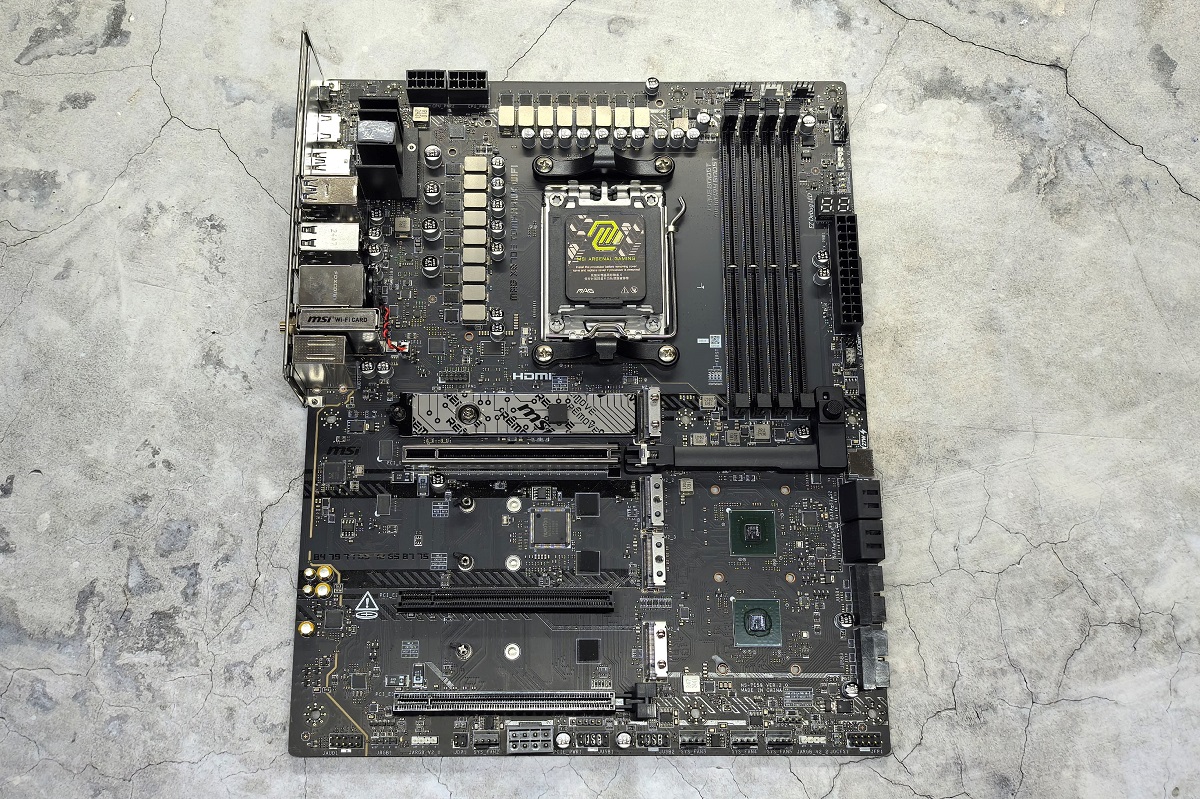

MSI MAG X870E TOMAHAWK WIFI выполнена в форм-факторе ATX и имеет размеры 305 х 244 мм. Изготовлена она из 8 слоев и имеет повышенное содержание меди. Это делает ее прочнее и помогает эффективно рассеивать тепло. Окрашена плата в черный цвет и имеет матовое покрытие. В качестве украшения на поверхности имеется несколько глянцевых узоров, но они столь маленькие, что заметны только при тщательном рассмотрении устройства.

Лицевая сторона привлекает внимание большим количеством радиаторов, предназначенных для охлаждения чипсета, зоны элементов питания и всех четырех слотов для накопителей M.2. Окрашены радиаторы все в тот же серый цвет и украшены логотипом линейки, а также надписями MAG, MSI ARSENAL GAMING, TOMAHAWK, нанесенными зелено-желтой краской. В целом, выглядит плата стильно и строго, что, на мой взгляд, хорошо подчеркивает ее принадлежность к флагманскому сегменту.

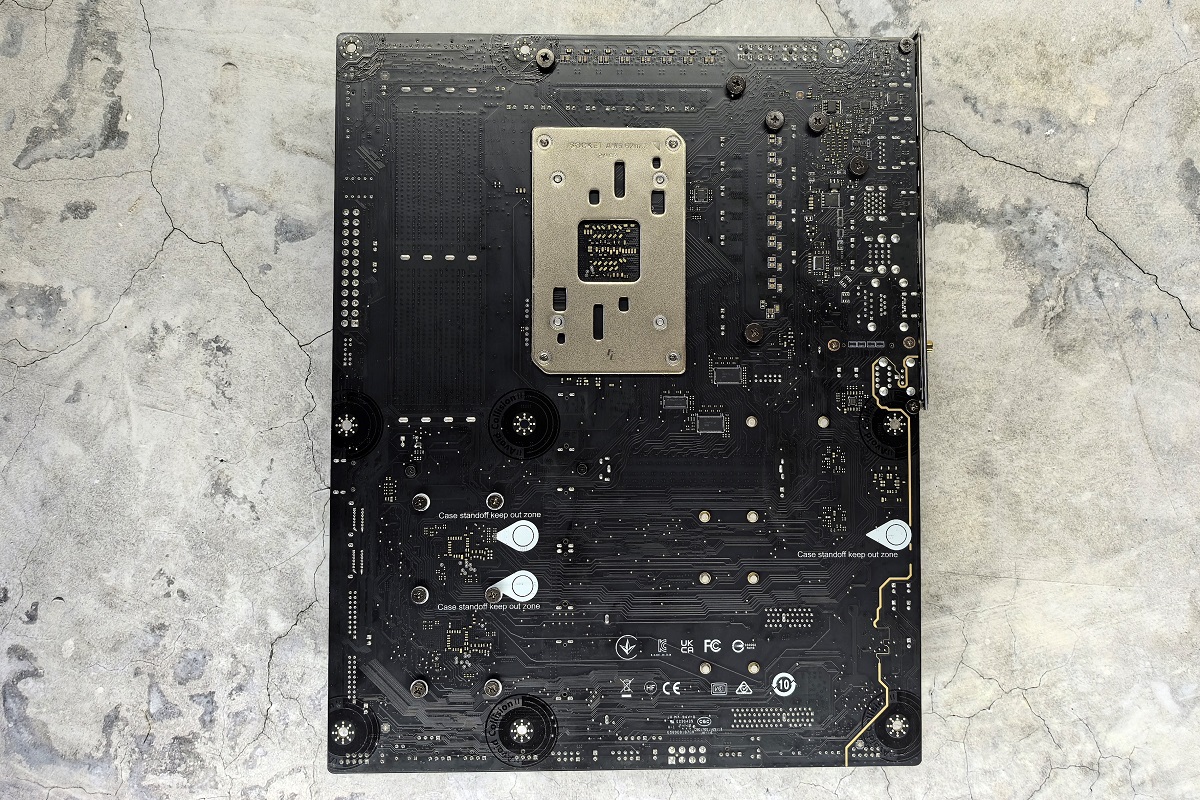

Тыльная сторона имеет белые маркеры, которые указывают на места в корпусе, где могут быть втулки. Их перед установкой платы следует удалить. Кроме того, здесь находятся винты, удерживающие радиаторы. Соответственно, при необходимости последние демонтировать, их предварительно придется выкрутить.

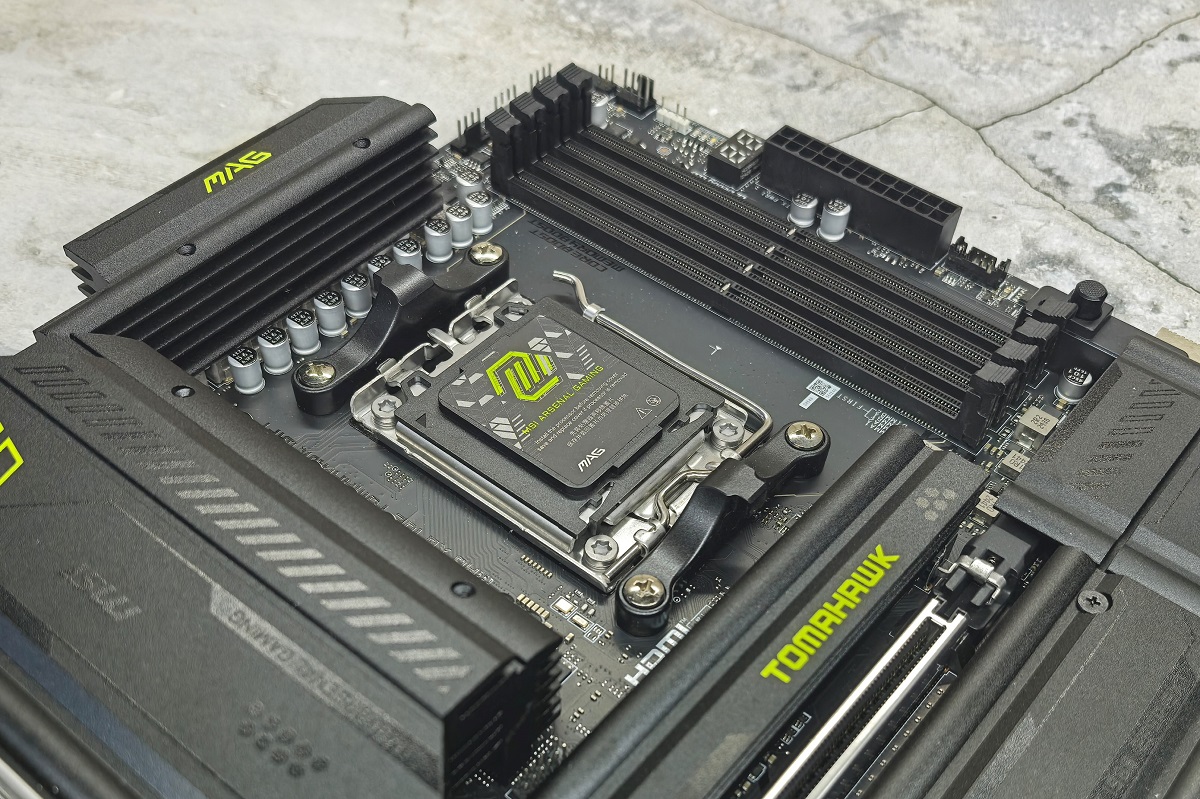

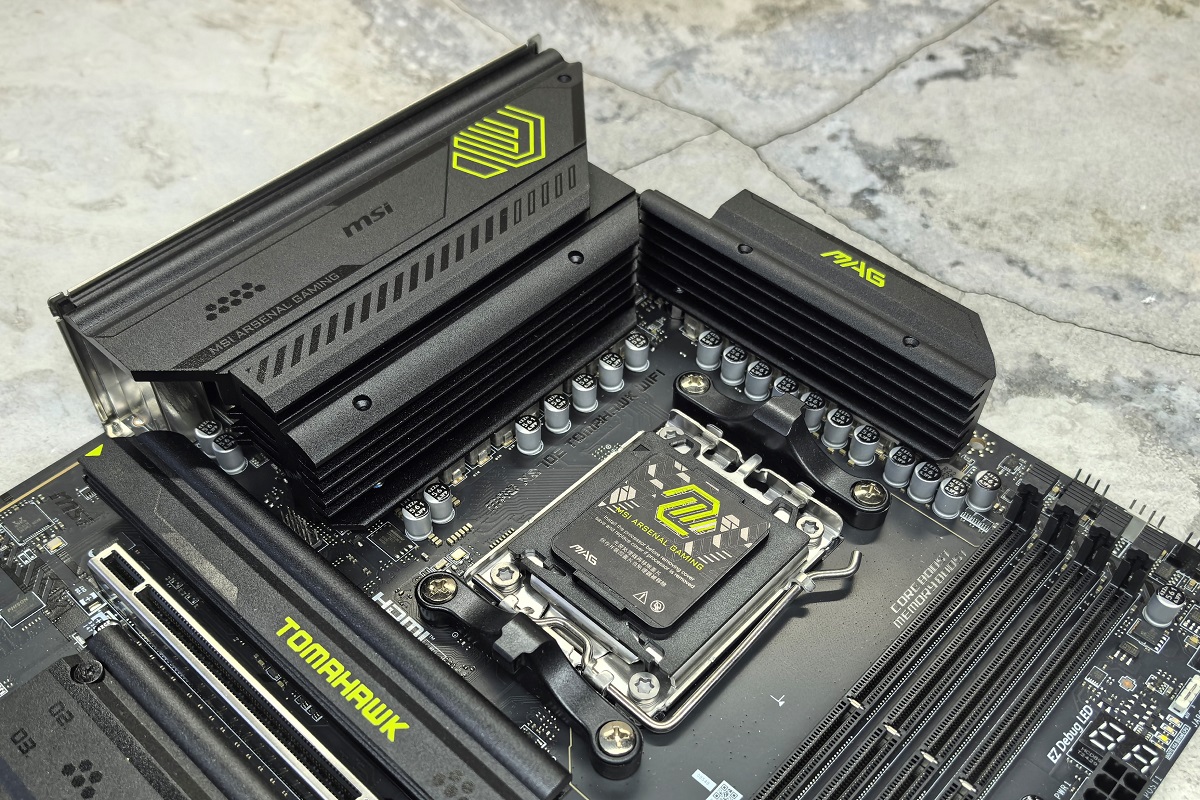

Возвращаясь к лицевой стороне, в центральной части видим сокет AM5, поддерживающий установку процессоров AMD Ryzen 9000, 8000, 7000. Слева и сверху от него видны массивные радиаторы, закрывающие зону элементов питания процессора. Больший из них дополнительно прикрывает панели на тыльной стороне платы. Система питания в данном случае представлена схемой 14+2+1, где 14 фаз приходится на ядра процессора, 2 на чипсет и 1 выступает в качестве дополнительного питания. Вкупе с двойными разъемами и силовым модулем 80A это делает плату MSI MAG X870E TOMAHAWK WIFI готовой к работе с мощными процессорами.

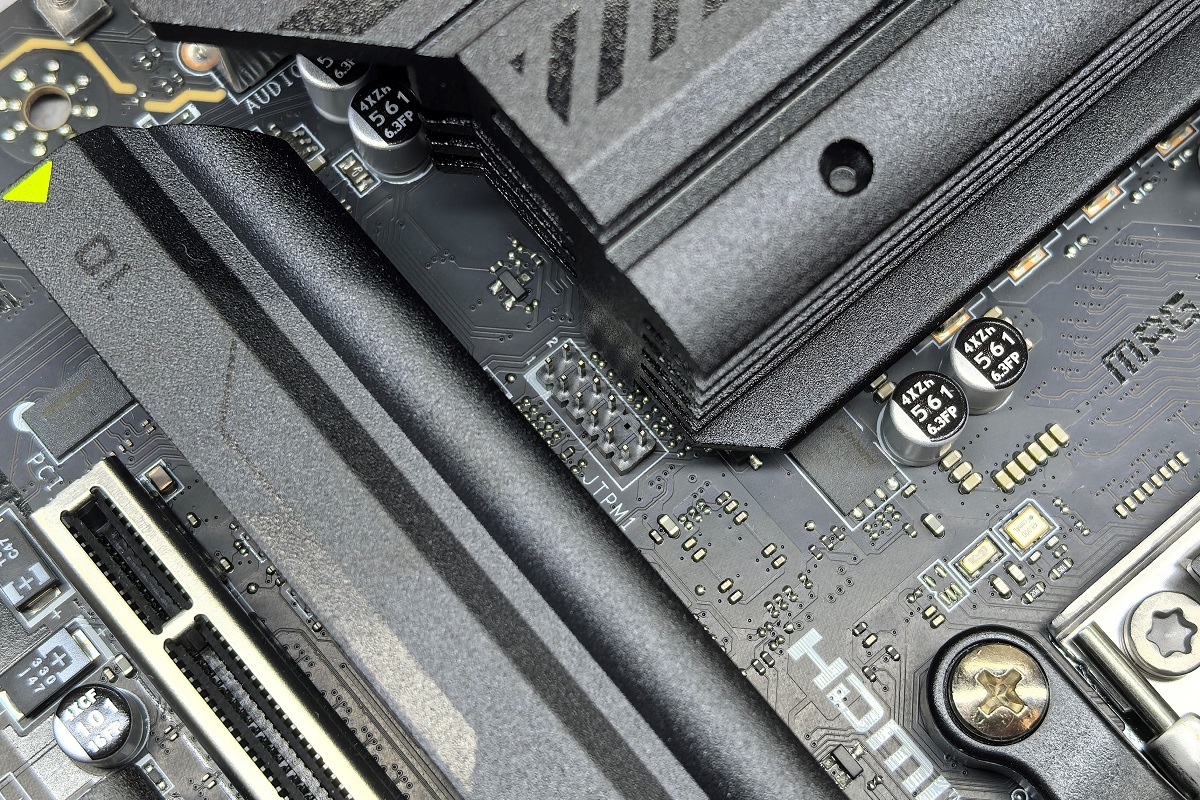

Под более крупным радиатором расположен едва заметный разъем JTPM1 для подключения модуля TPM, который отвечает за безопасное хранение данных и выполняет криптографию информации.

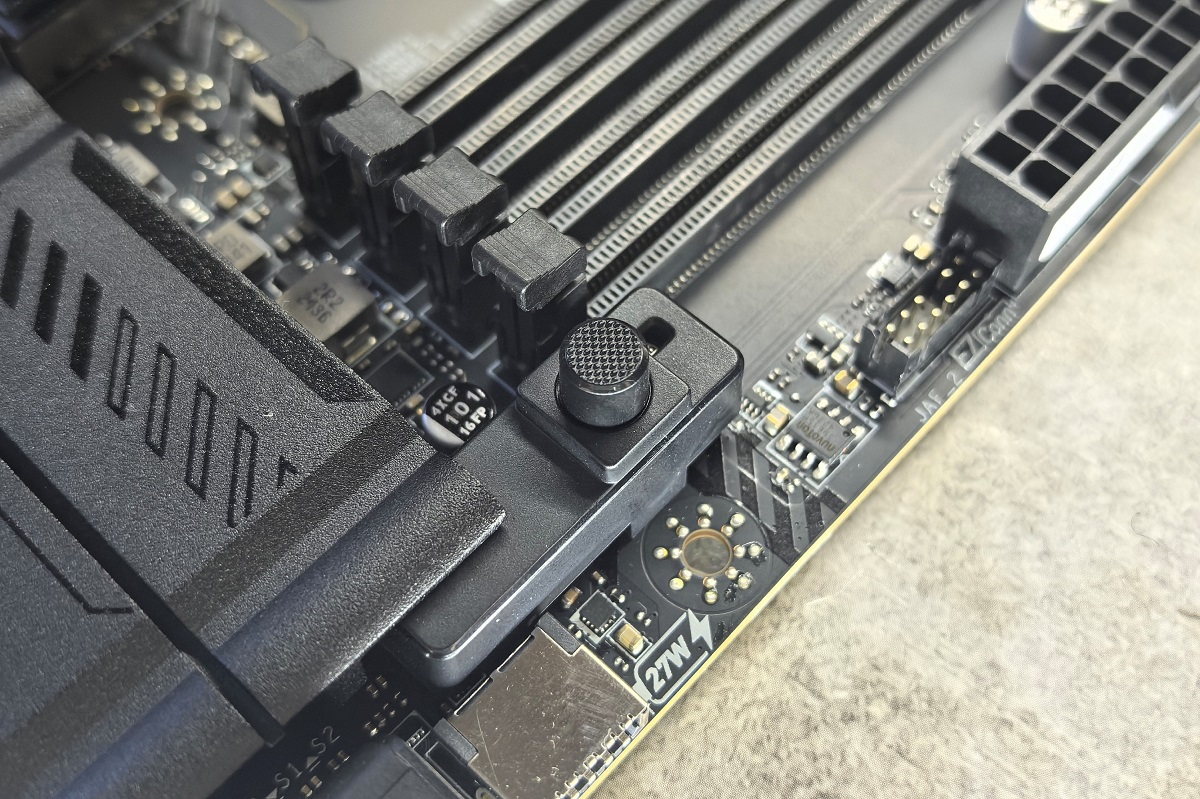

Слева от сокета расположилась четверка слотов для установки ОЗУ. В данном случае поддерживаются планки DDR5 объемом до 64 ГБ, что позволяет суммарно получить 256 ГБ. Для работы в двухканальном режиме устанавливать их следует через один слот, начиная с правого края платы. Соответственно, если использовать вы будете только два слота, то заняты должны быть первый и третий от правого края. В качестве подсказки около зоны ОЗУ имеется соответствующая маркировка.

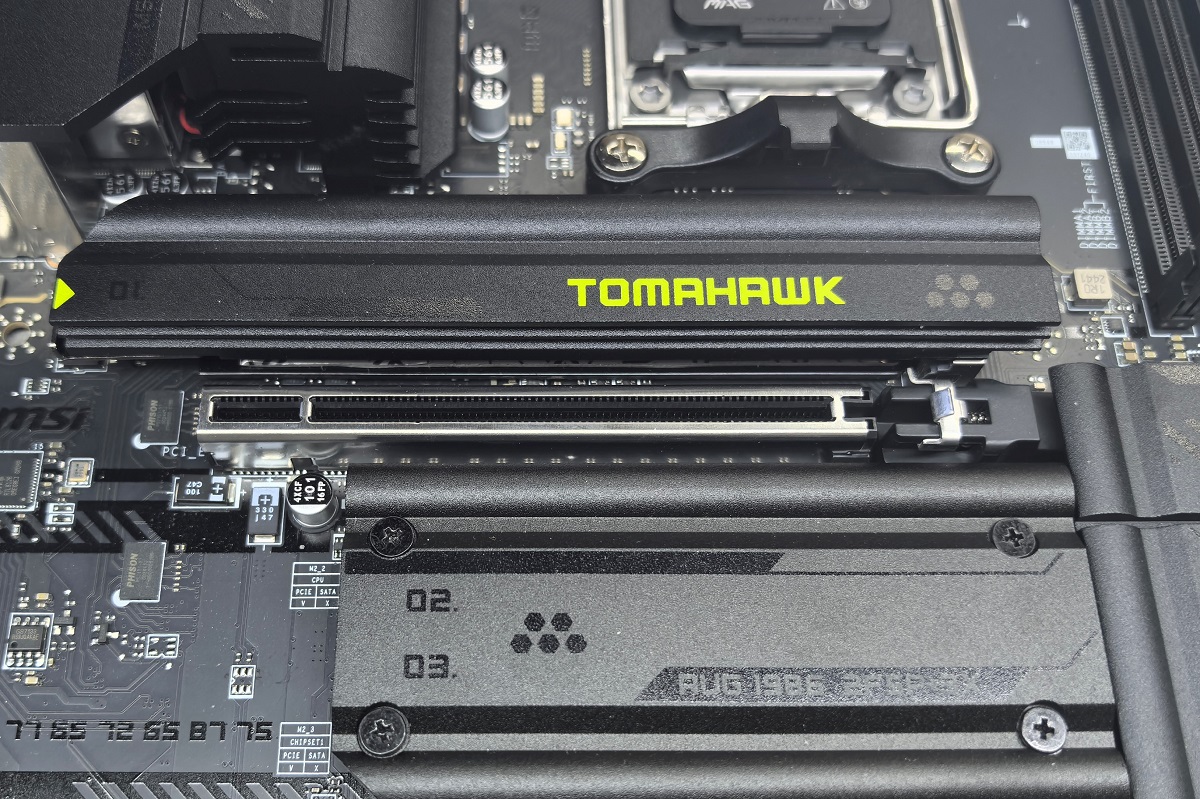

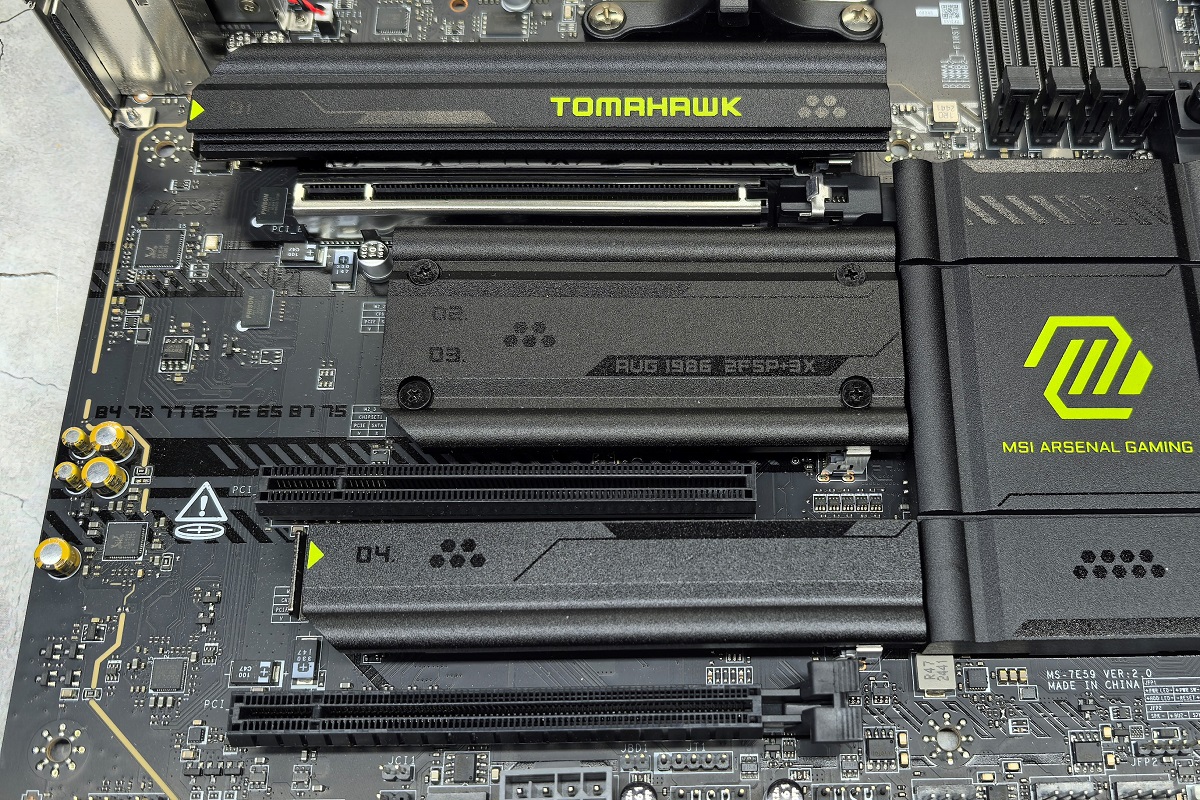

Для установки накопителей M.2 у платы имеется четыре соответствующих разъема, каждый из которых скрыт радиаторами. Соответственно, нижний и верхний слоты получили отдельное охлаждение, у слотов посередине радиатор общий. Из интересного здесь можно выделить удобное крепление накопителей, для взаимодействия с которым в комплекте есть специальный ключик. Это значит, что отвертки и другие инструменты вам не понадобятся. Производитель сообщает, что монтаж M.2-дисков за счет такой конструкции столь прост, что выполнить его можно одной рукой. Обратите внимание, что два слота получают линии от процессора и в зависимости от конкретной модели могут работать в режимах PCI-e 5.0 или PCI-e 4.0. Два оставшихся слота имеют линии от чипсета и всегда работают в режиме PCI-e 4.0.

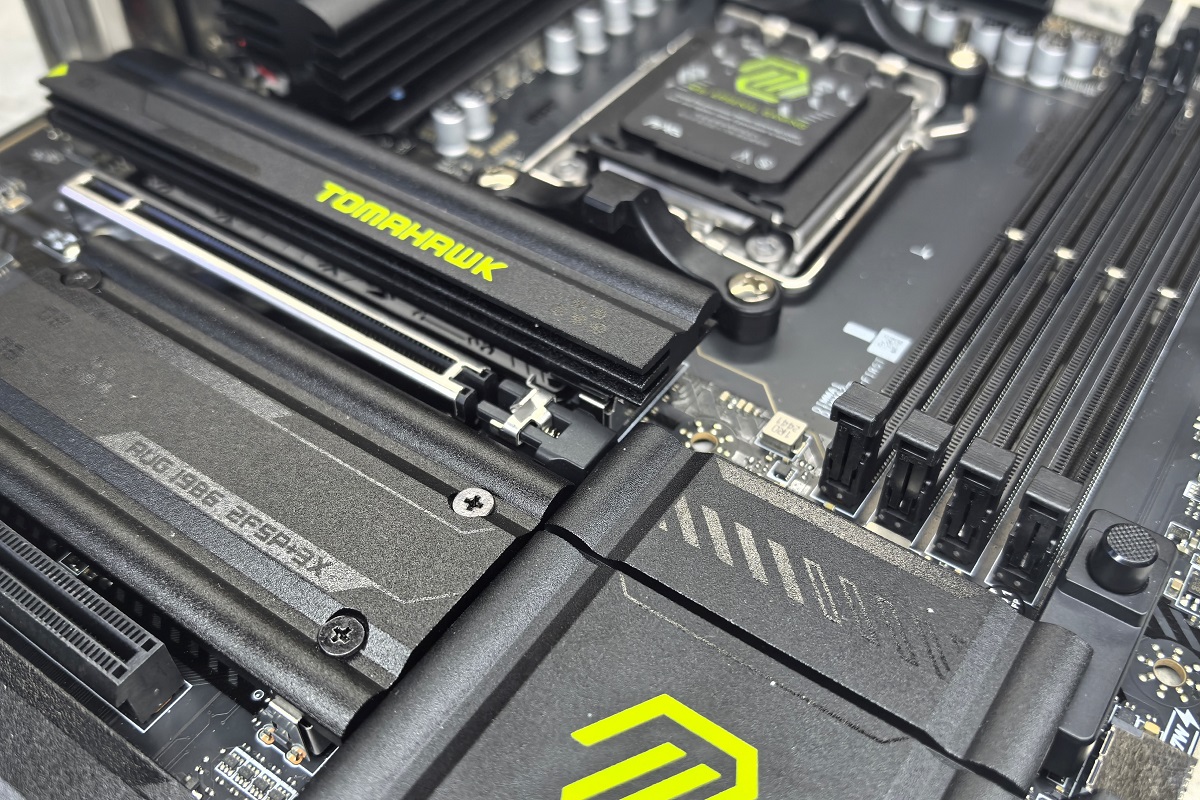

Между верхним и средним радиатором слотов M.2 находится разъем PCI-e 5.0 x16, получающий линии от процессора при условии, что используются модели 7000 и 9000 серии. Только они могут раскрыть интерфейс PCI-e 5.0 в полной мере. Он получил стальную раму по периметру, которая, с одной стороны, повышает его прочность, а с другой защищает от электростатических помех. Любопытной деталью является небольшая круглая кнопка рядом со слотами ОЗУ, которая упрощает демонтаж видеокарты или иных устройств из упомянутого разъема. Это удобно, так как подчас подобраться к защелке под массивной видеокартой бывает затруднительно. В данном же случае кнопка всегда остается незакрытой, поэтому нажать на нее и демонтировать устройство из PCI-e слота не составит труда.

Оставшиеся два слота PCI-e x1 Gen3 и PCI-e x4 Gen4 расположены в нижней части корпуса над и под нижним разъемом M.2 соответственно. Они получают линии от чипсета. Металлическое усиление у них не предусмотрено.

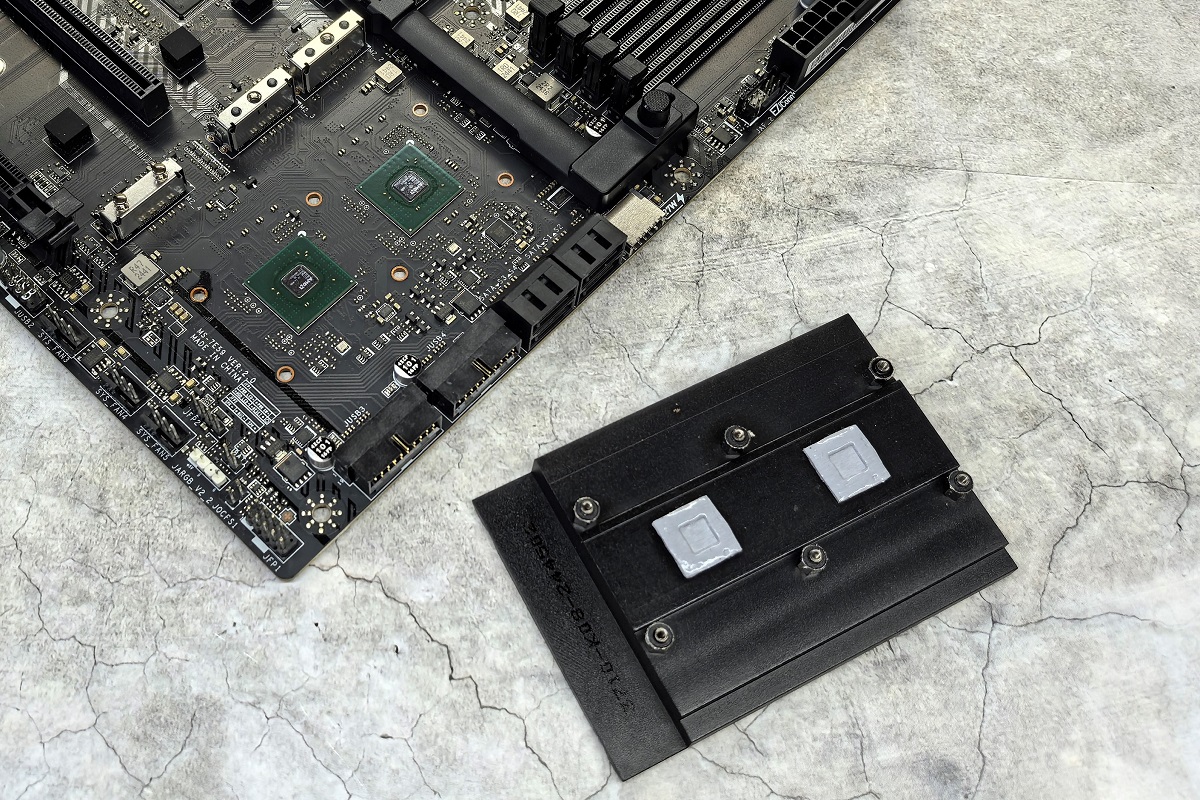

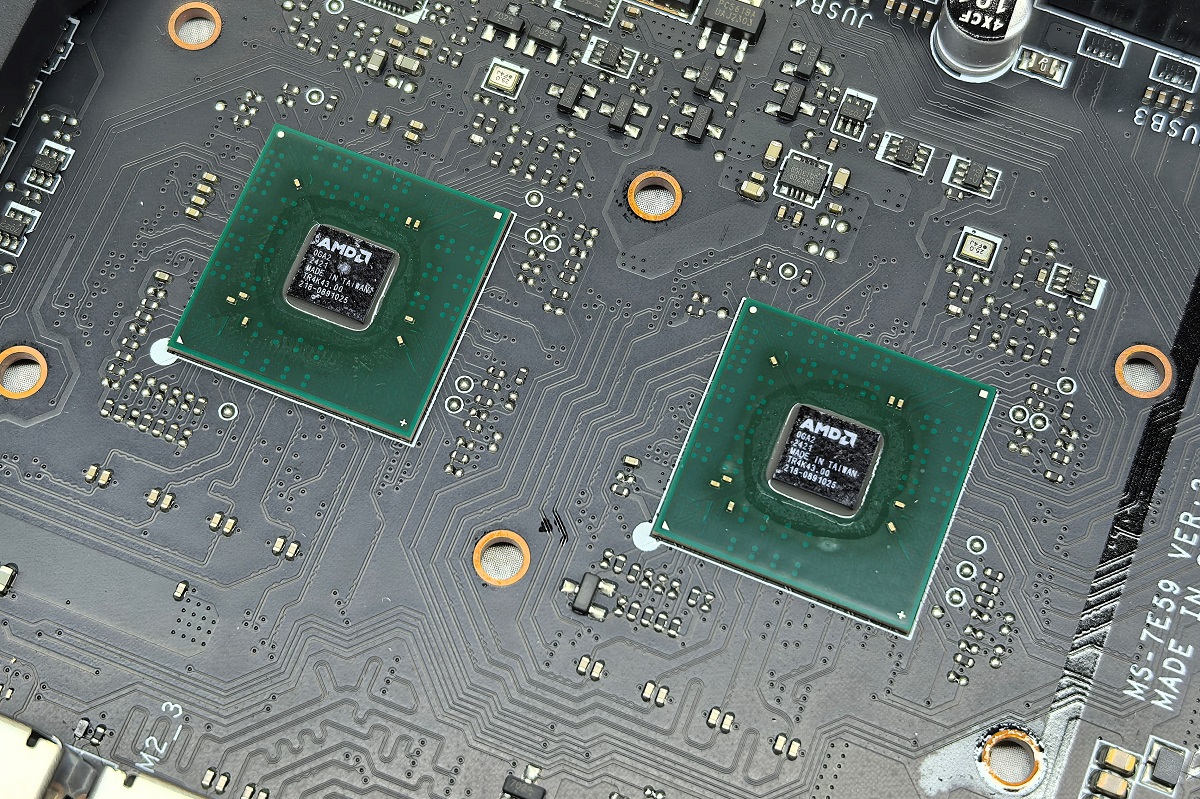

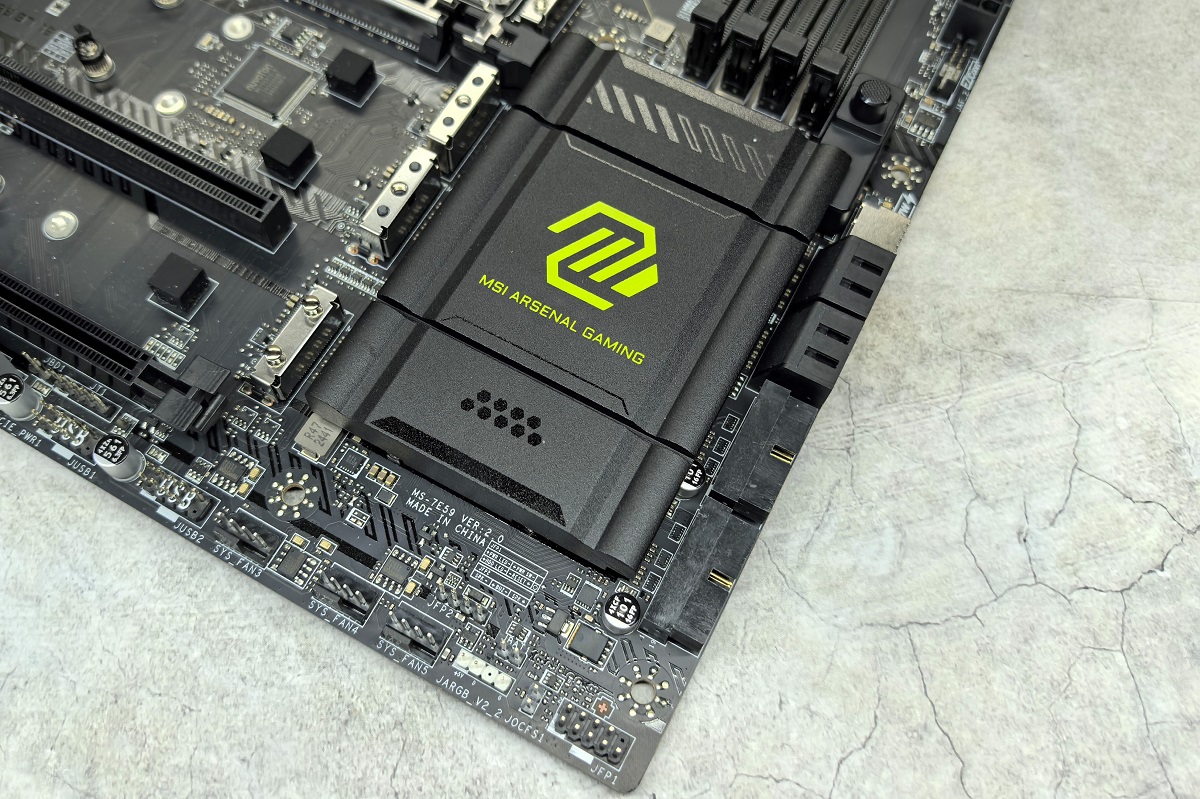

Справа от зоны M.2 и PCI-e слотов находится заключительный радиатор прямоугольной формы, под которым скрывается чипсет AMD X870E,. Он в данном случае представлен парой из двух чипсетов AMD B650E, соединенных шиной PCI-e x4 Gen4

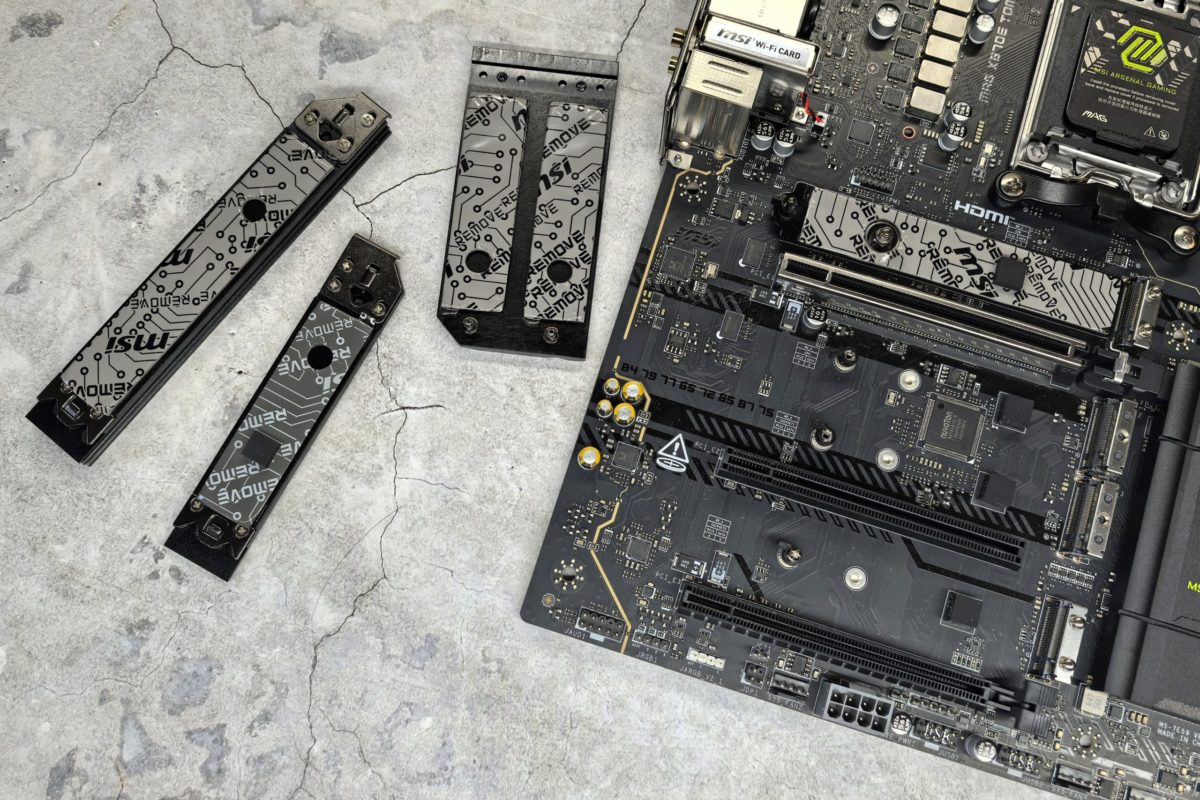

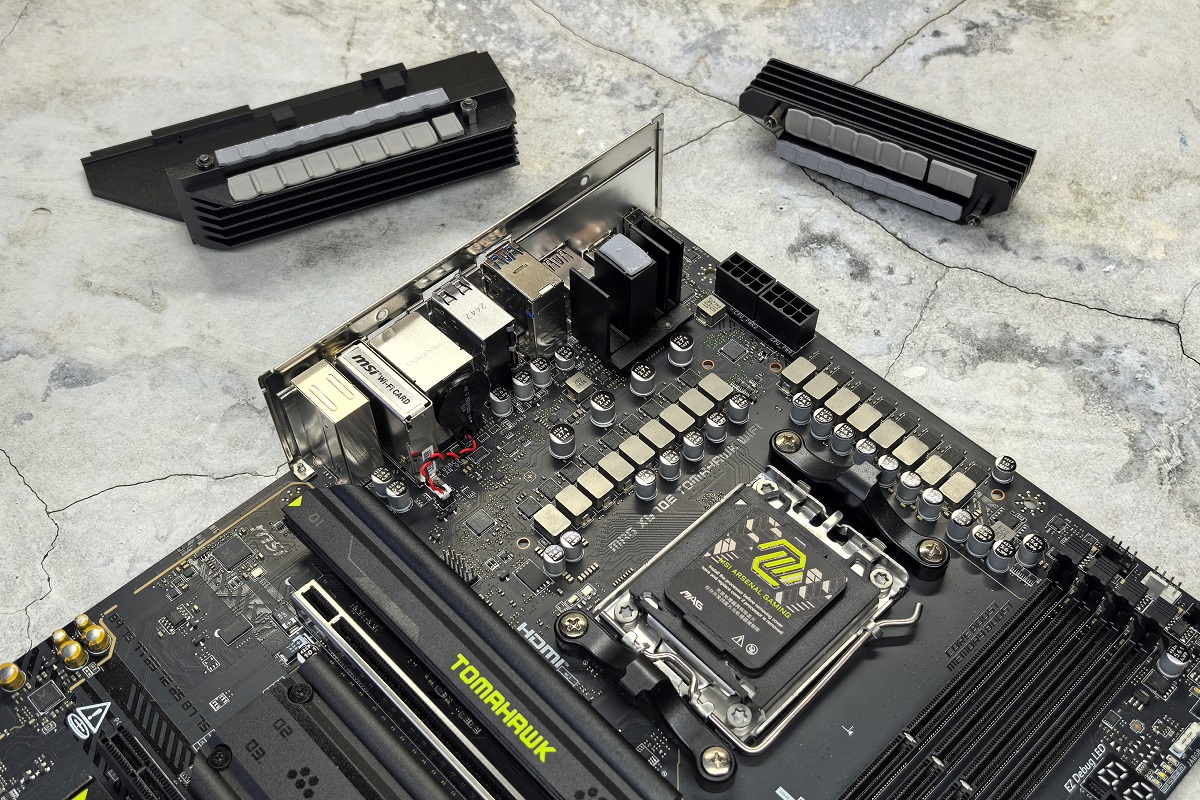

Все радиаторы изготовлены из алюминия и имеют специальную прокладку с теплопроводностью 7 Вт/(м·K). На прокладках у накопителей M.2 из коробки имеются защитные наклейки, которые перед началом использования следует удалить. Радиаторы у верхнего и нижнего слотов M.2 имеют быстросъемные крепления, охлаждение у средних разъемов M.2 крепится винтиками сверху, оставшиеся радиаторы фиксируются винтами с тыльной стороны платы.

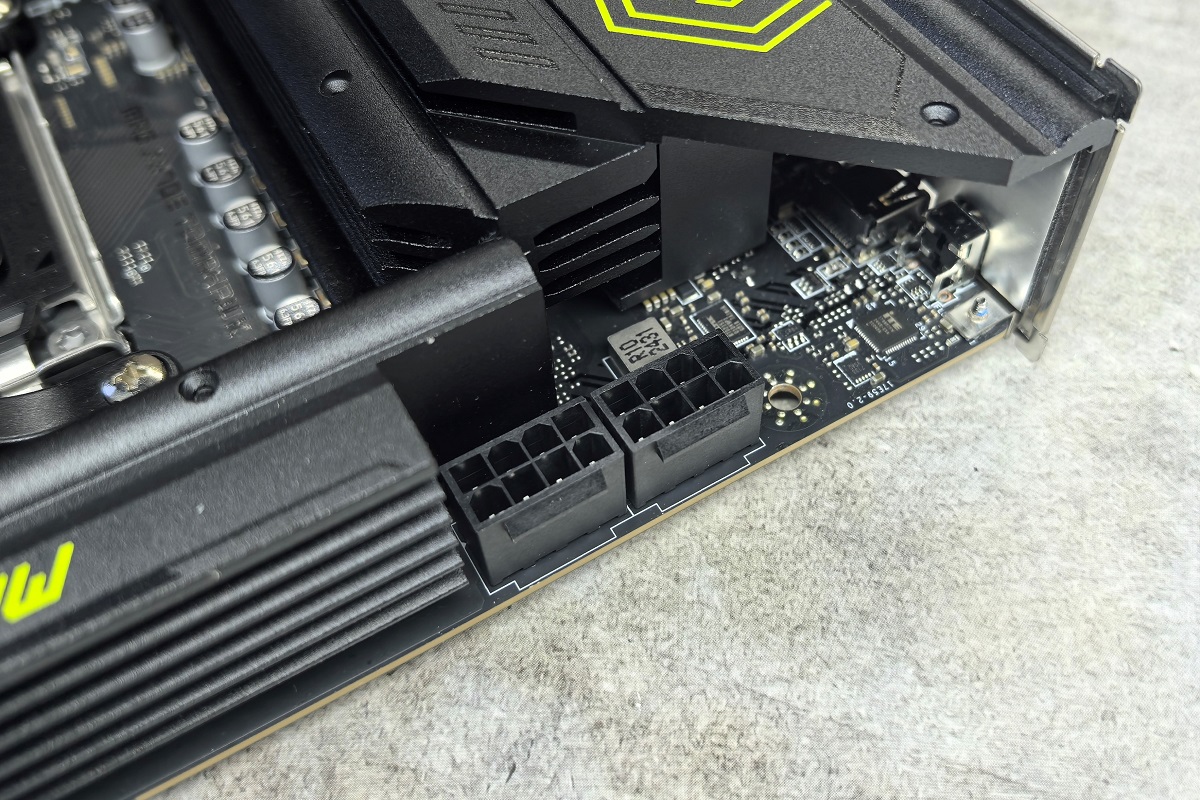

Питание на материнскую плату подается через основной коннектор ATX 24 pin (расположен на правой стороне корпуса) и пару ATX 8 pin (находятся сверху слева). Подобное решение используется у производительных моделей, поддерживающих разгон процессора.

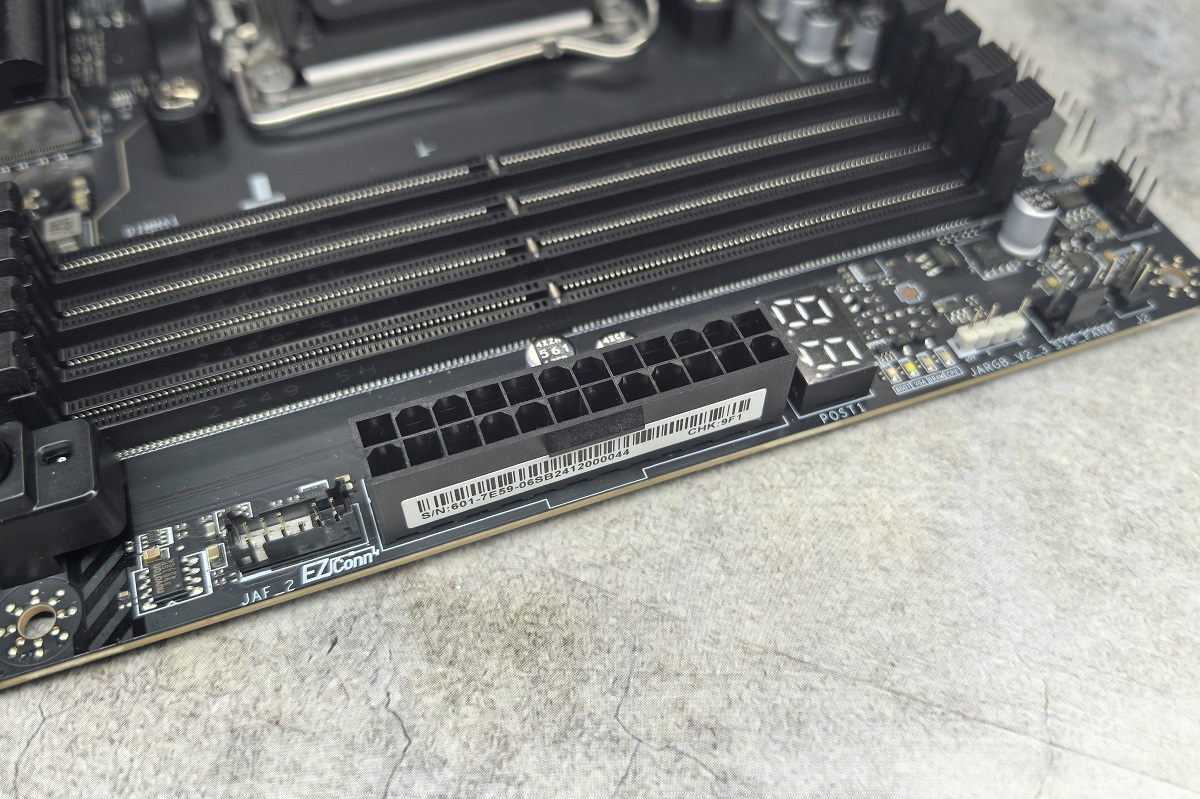

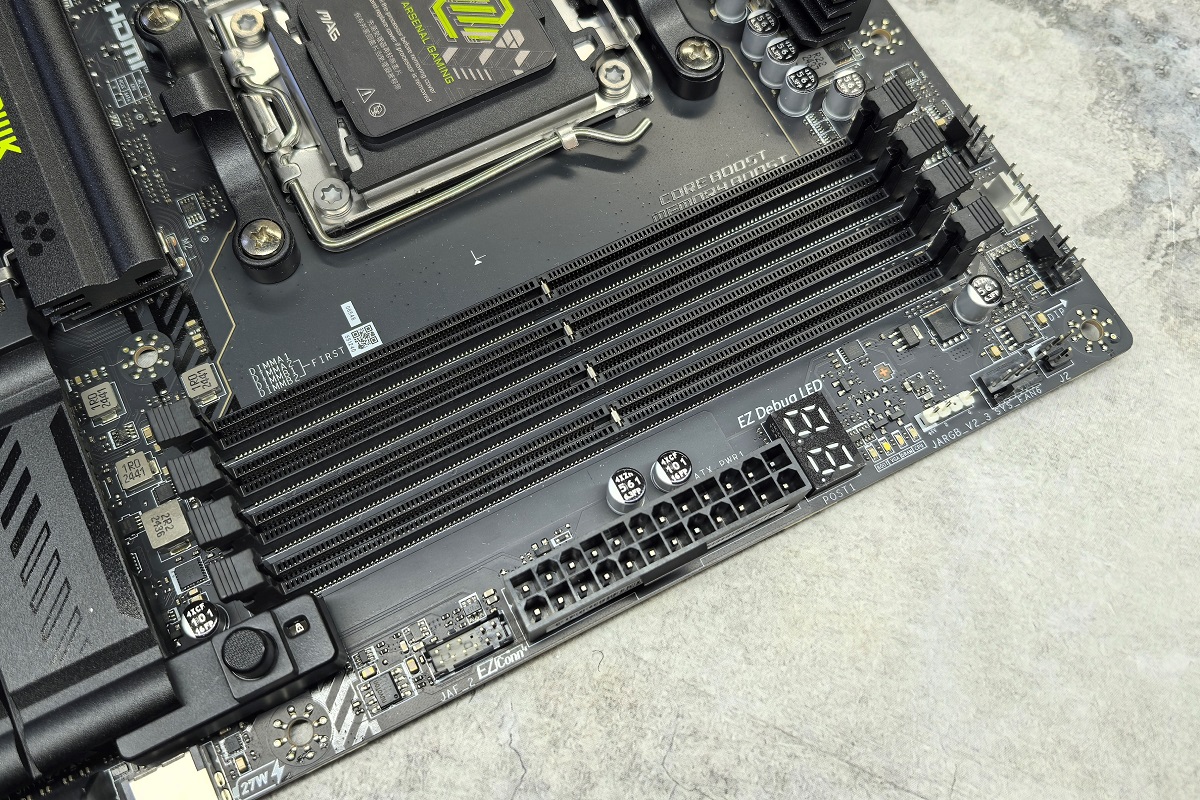

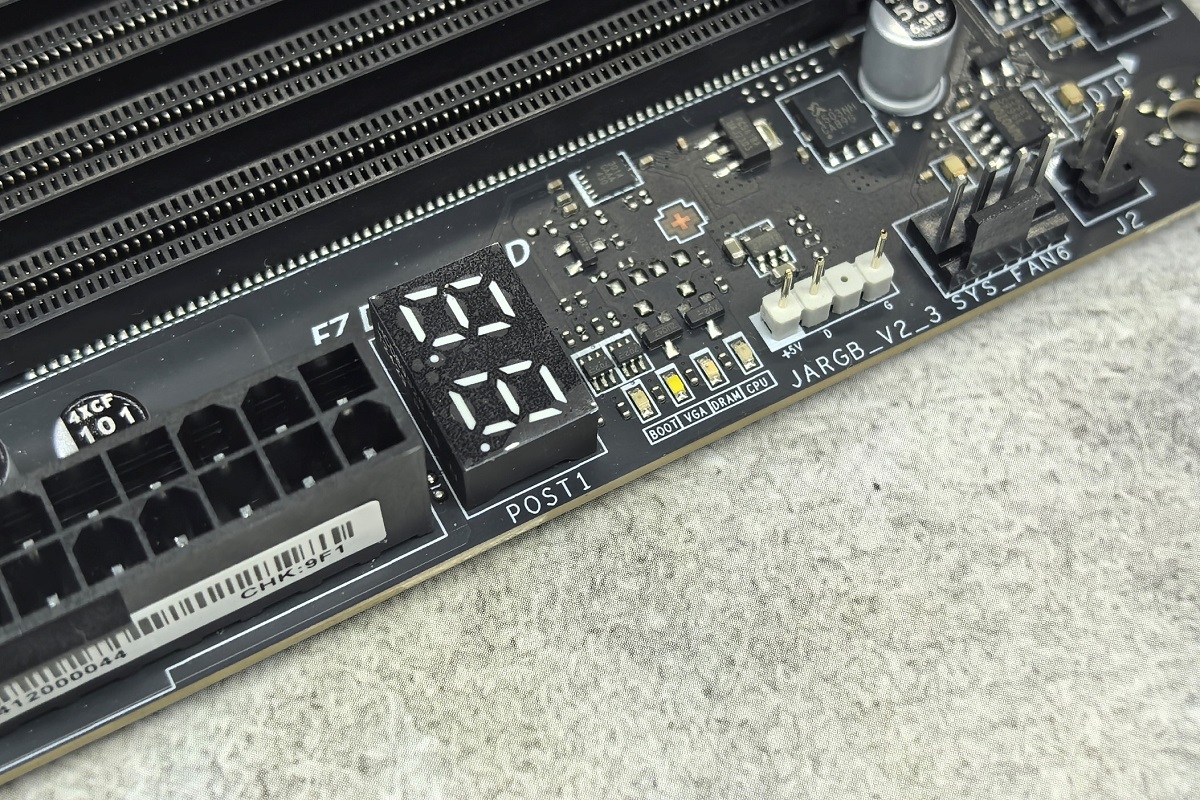

Чуть выше основного ATX коннектора расположилась четверка светодиодов состояния и небольшой дисплей для отображения отладочных кодов. Далее следуют разъемы для подключения подсветки (JARGB_V2_3) и системного кулера (SYS_FAN6), здесь же у верхнего края находятся три коннектора для кулеров процессора (CPU_FAN1), корпуса (SYS_FAN1) и помпы СЖО (PUMP_SYS1).

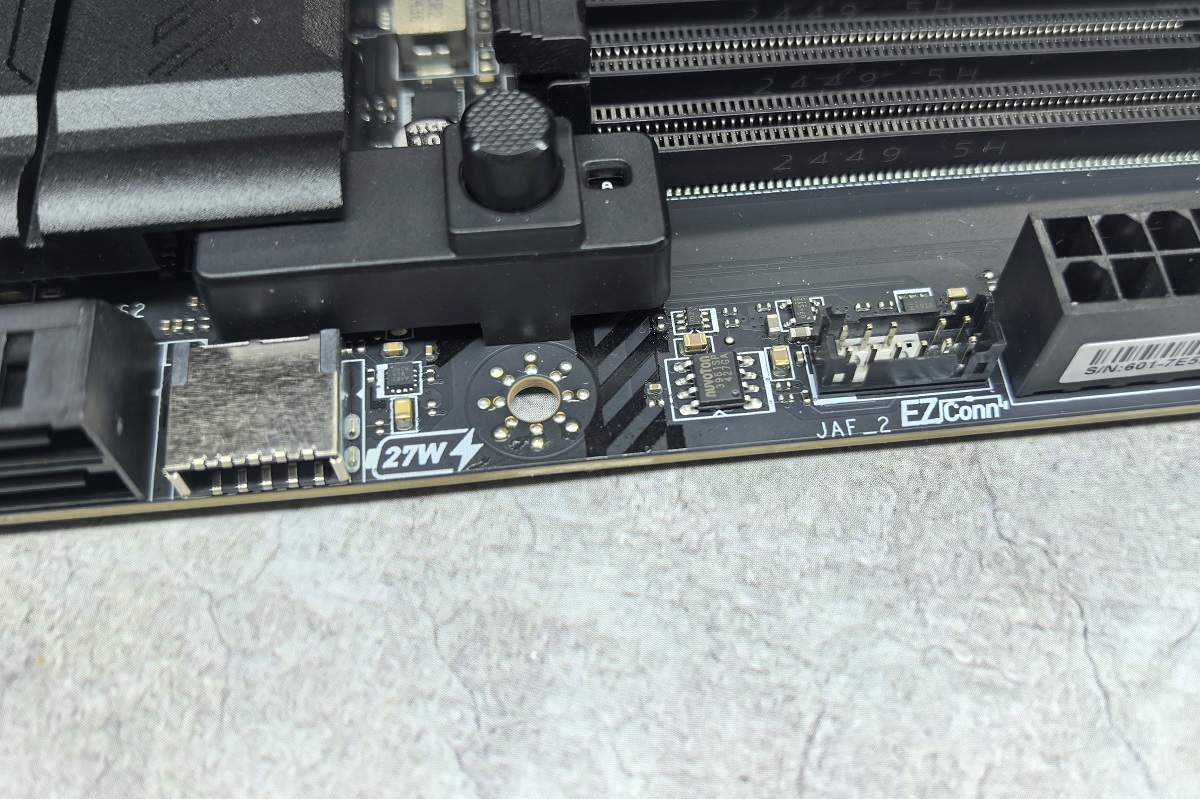

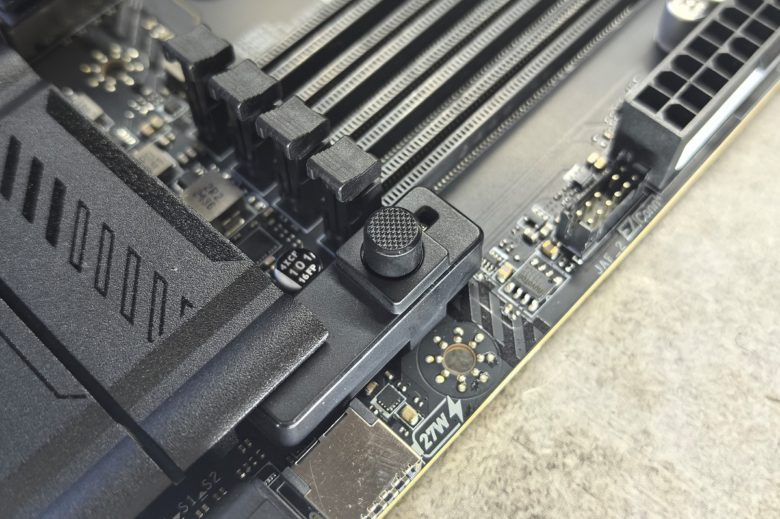

Ниже основного ATX коннектора находится разъем EZ Conn V2 (JAF_2), служащий для подключения светодиодных лент ARGB Gen1 и Gen2, вентиляторов и устройств USB 2.0. Следом идет слот JUSBC1 для USB-C портов на передней панели. Он способен обеспечить скорость передачи данных 20 Гбит/с и подачу питания мощностью 27 Вт.

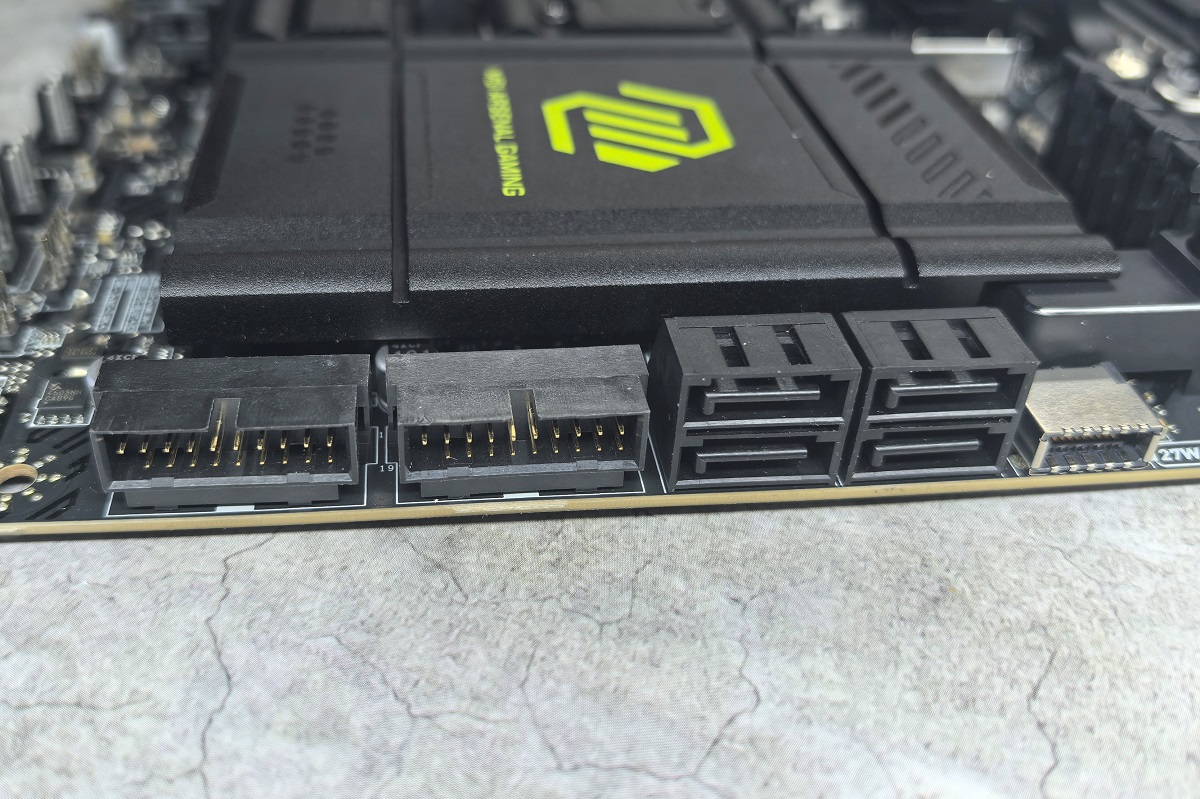

Еще ниже расположилась четверка разъемов SATA со скоростью 6 Гбит/с и пара слотов для подключения USB-A выходов на передней панели со скоростью передачи данных 5 Гбит/с.

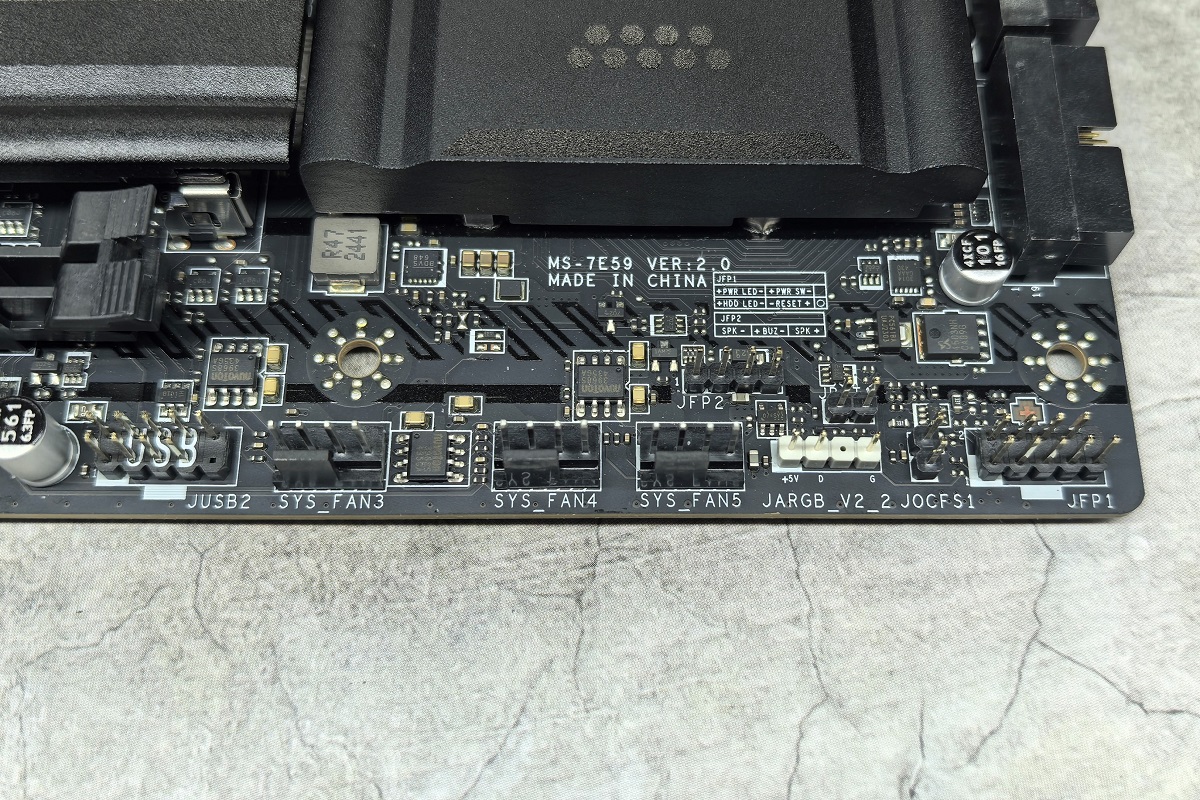

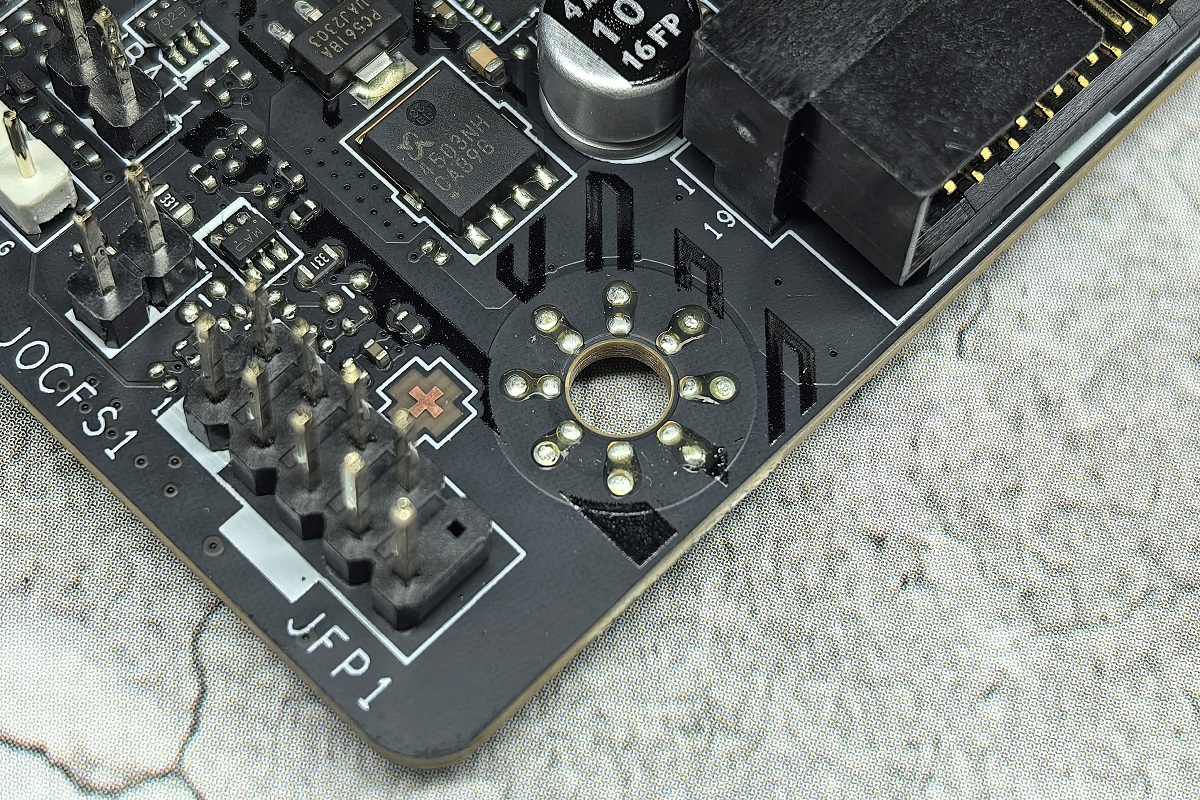

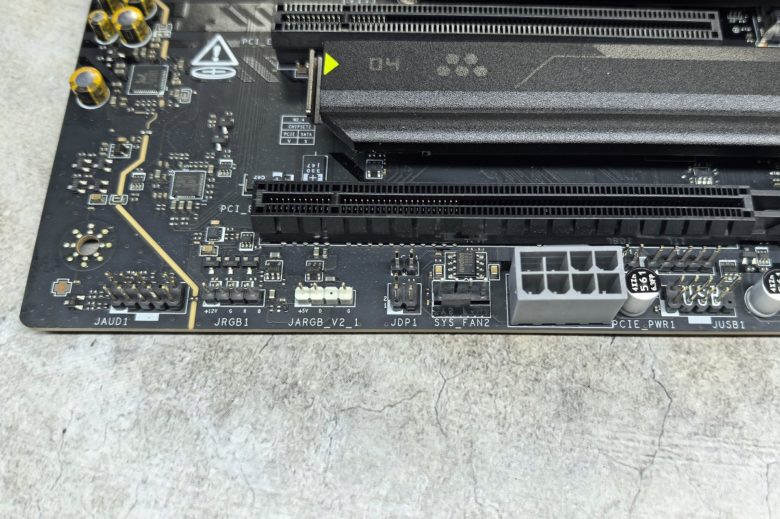

Нижняя сторона справа-налево занята коннекторами:

• JFP1 для подключения индикаторов на передней панели, а также кнопок питания и перезагрузки;
• JFP2 для подключения зуммера и динамика;
• JOCFS1 — джампер для безопасной загрузки (при его активации режим PCIe загрузится с низкой пропускной способностью процессора);
• JBAT2 – джампер очистки CMOS-данных;
• JARGB_V2_2 для подключения подсветки;
• SYS_FAN5, SYS_FAN4, SYS_FAN3 для подключения корпусных кулеров;
• JUSB1 и JUSB1 для подключения USB-A 2.0 на лицевой панели с пропускной способностью 480 Мбит/с;

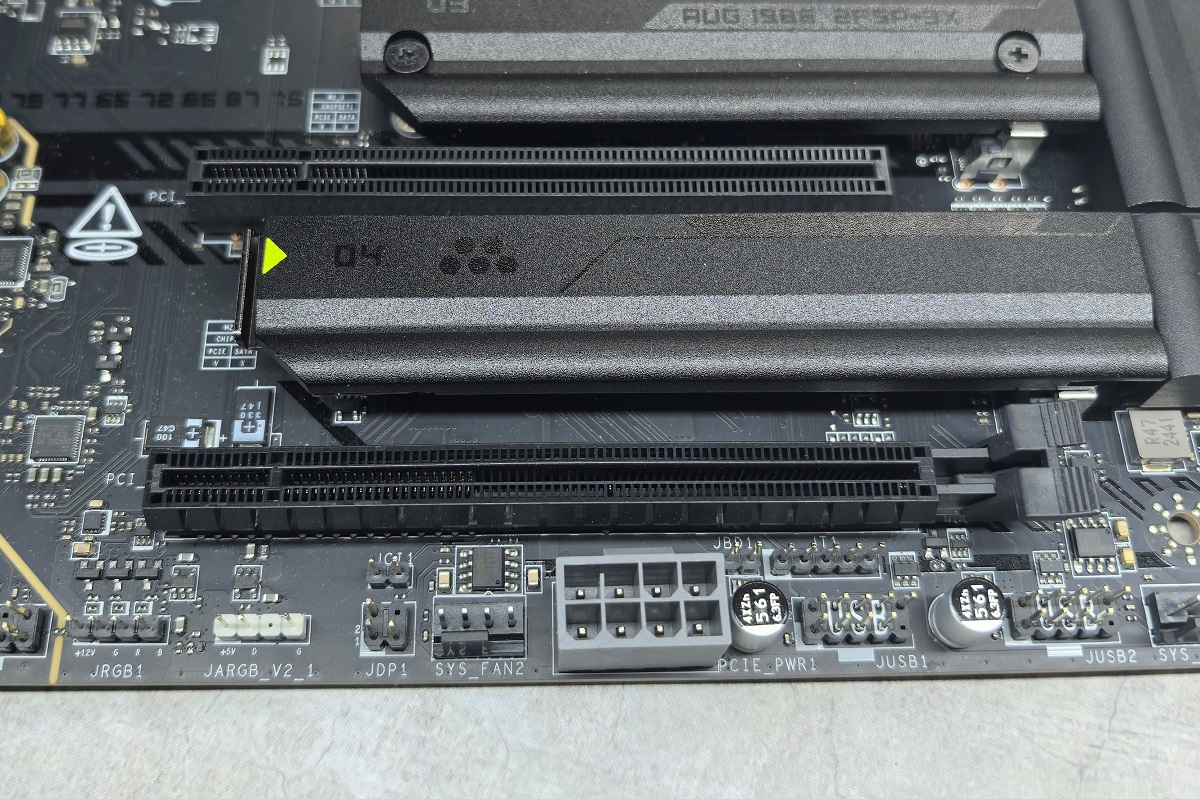

• PCIE_PRW1 – слот питания 8-pin PCIe;
• SYS_FAN2 – коннектор для корпусного кулера;
• JDP1 – разъем для подключения модуля TPM;
• JCI1 – датчик открытия корпуса;
• JARGB_V2_1 для подключения подсветки;
• JARGB1 для подключения подсветки;

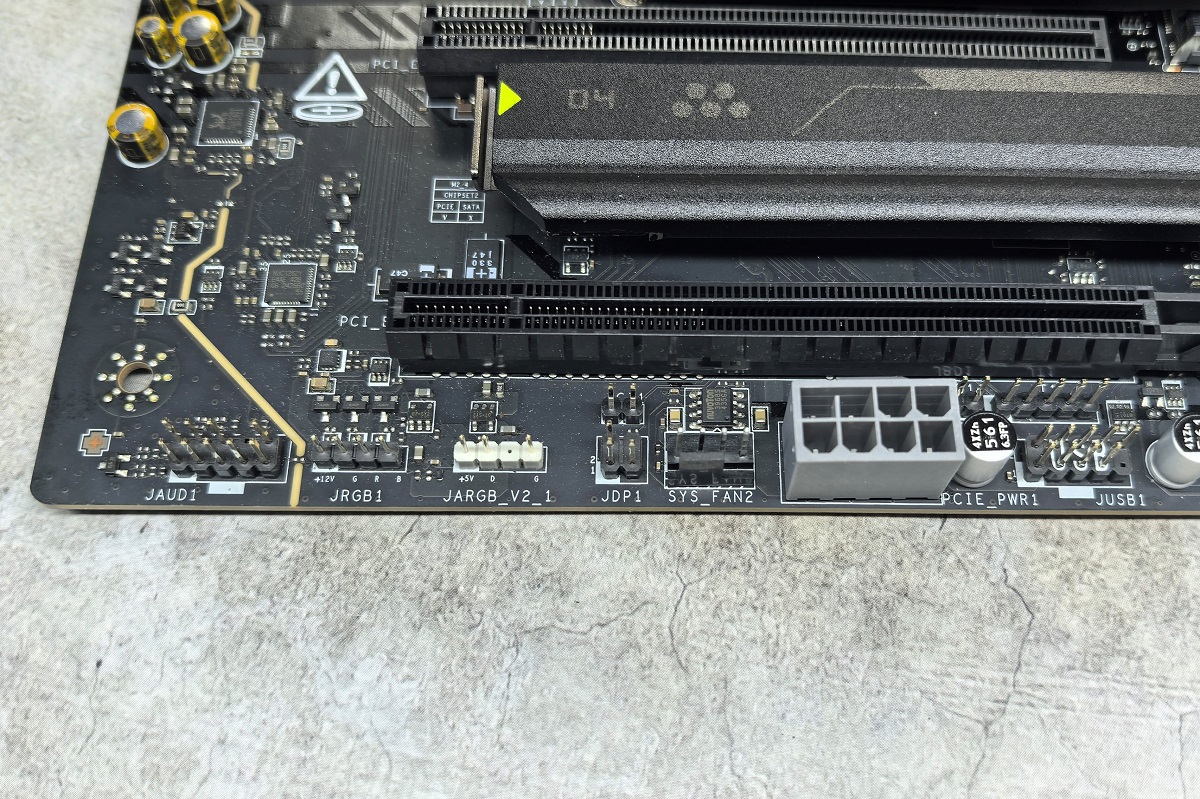

• JAUD1 для подключения аудио на передней панели.

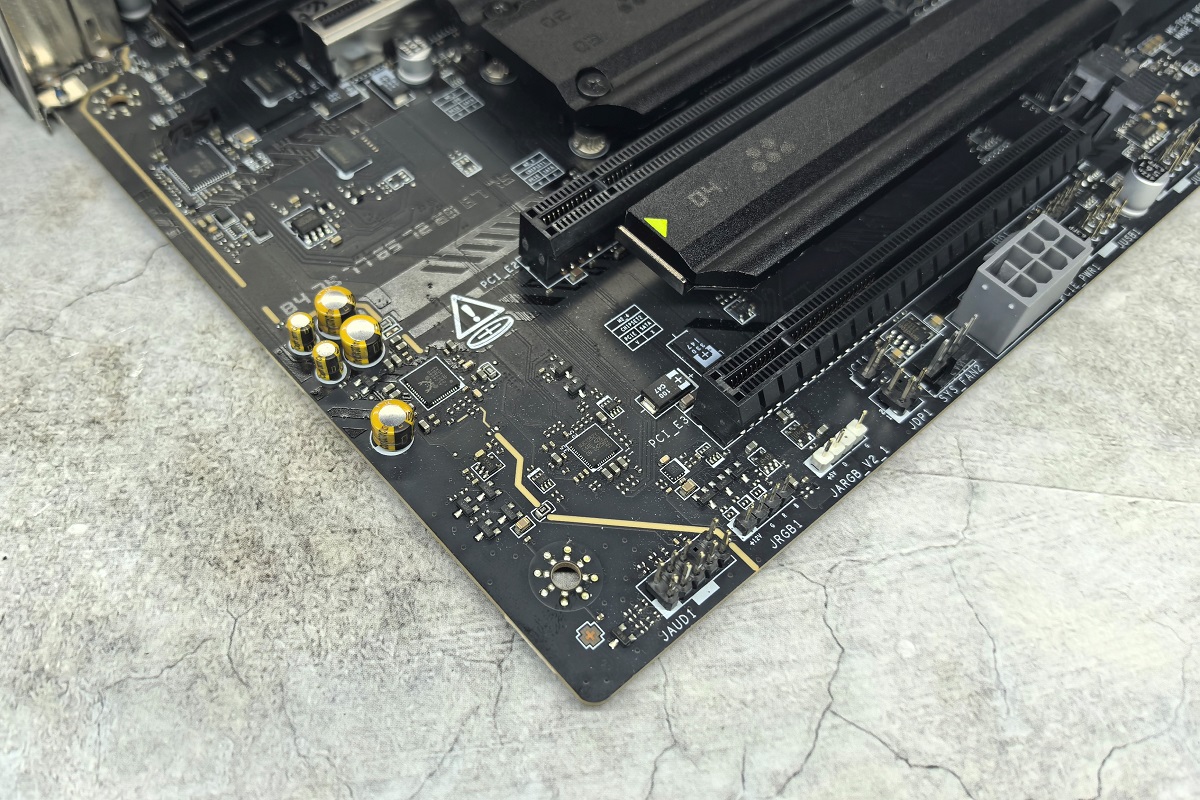

Левый нижний угол отделен от остальной части желтой полосой. Здесь расположена звуковая система. Помимо упомянутого коннектора JAUD1, она занята звуковыми конденсаторами, усилителем и звуковым кодеком Realtek ALC4080.

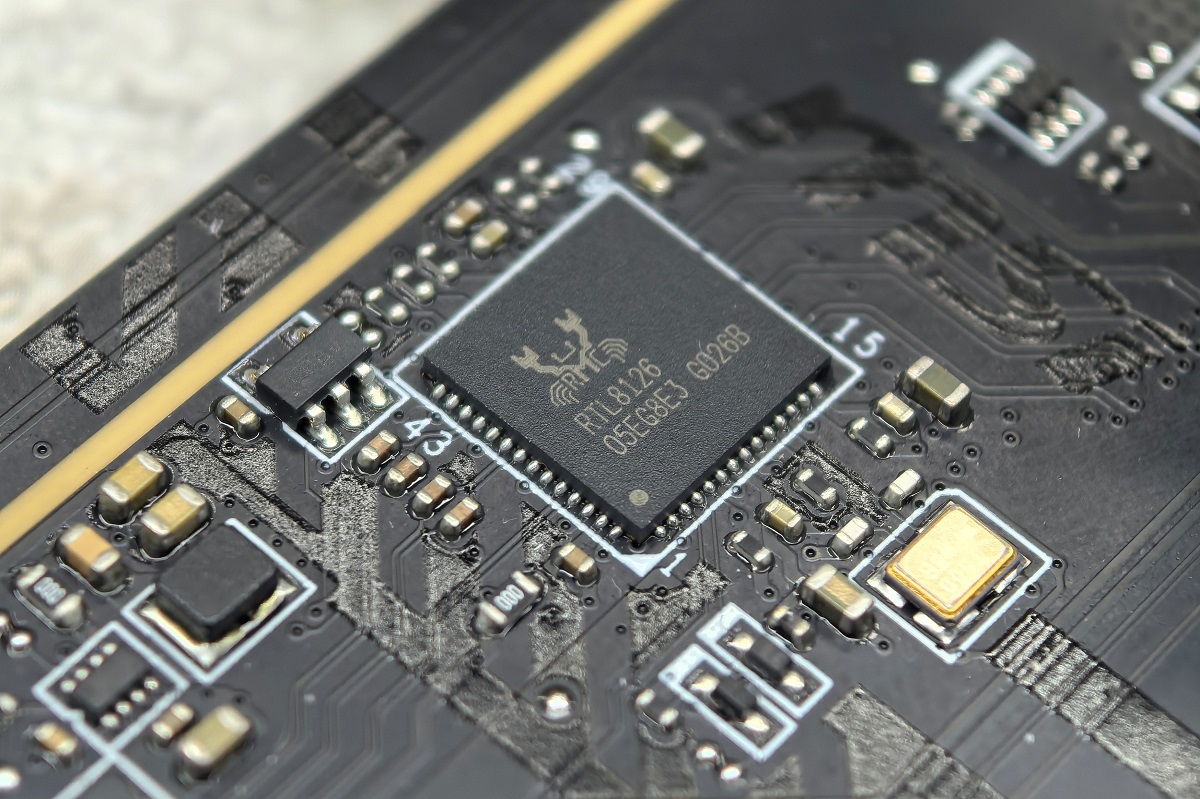

Чуть выше можно рассмотреть чип контроллера Nuvoton NCT6687D и чип Realtek RTL8126, отвечающий за работу сетевого 5G-контроллера.

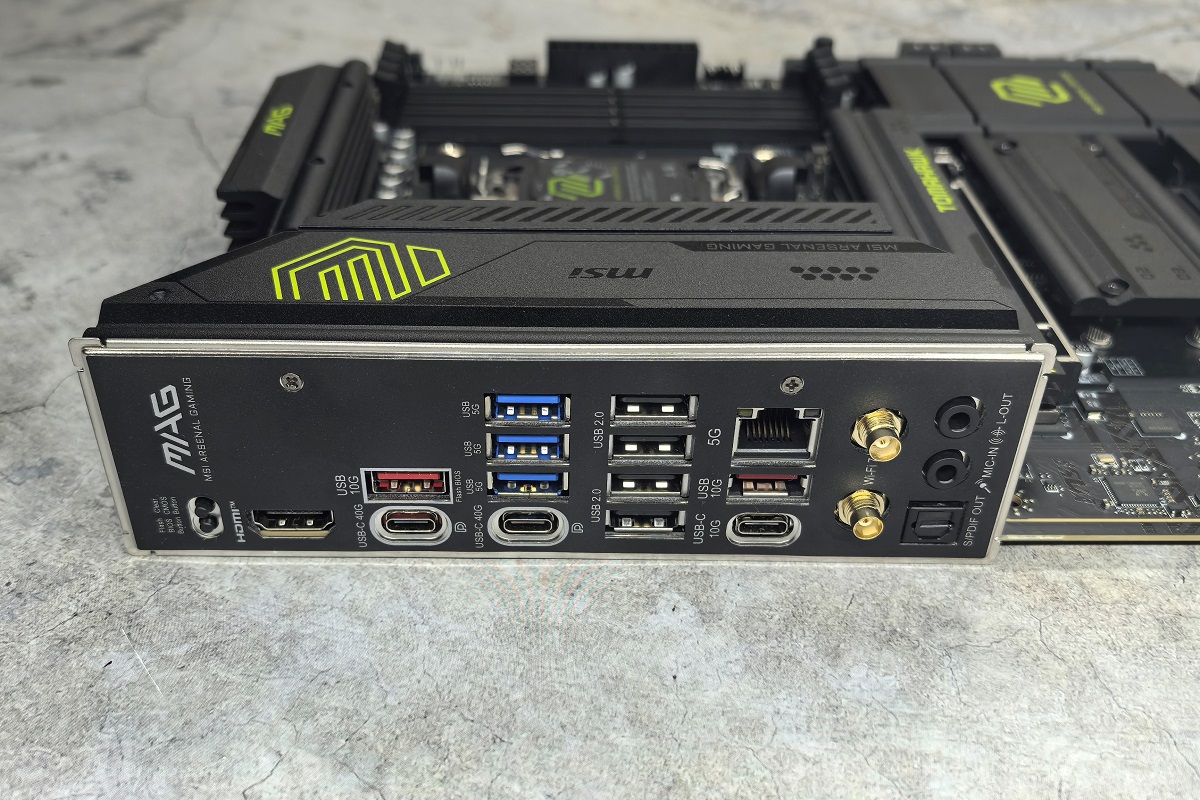

Задняя панель защищена металлической пластиной и включает:

• кнопку для очистки CMOS (сброс к базовым настройкам);
• кнопку для быстрого обновления Flash BIOS;
• четыре USB-A 2.0;
• три USB-A USB 3.2 Gen1 (5 Гбит/с);
• два USB-A 3.2 Gen2 (10 Гбит/с);
• два USB-С 4 (40 Гбит/с с поддержкой DisplayPort 1.4);
• один USB-С 3.2 Gen2 (10 Гбит/с);
• RJ-45 (5G LAN);
• аудиовход 3.5 для микрофона;
• аудиовыход 3.5 для наушников/акустики;
• Optical Audio Out (S/PDIF);
• HDMI;
• разъем для антенны Wi-Fi 7;
• разъем для антенны Bluetooth 5.4.

В целом, материнская плата MSI MAG X870E TOMAHAWK WIFI оставляет приятное впечатление. Модель имеет стильный дизайн, радует наличием серьезной системой питания, позволяющей разгонять процессор и ОЗУ, а также впечатляющей внушительным охлаждением. Помимо этого, устройство демонстрирует большое количество интерфейсов и разъемов для подключения всевозможных комплектующих, вдобавок к этому у нее имеются понятные обозначения и продуманная конструкция, которые в совокупности упрощают сборку ПК. Если первые все же вызовут у вас вопросы, то на странице платы на официальном сайте бренда в разделе «Поддержка» имеется очень подробная инструкция, описывающая все коннекторы и разъемы.

Особенности

MSI MAG X870E TOMAHAWK WIFI – это материнская плата с сокетом AM5, поддерживающая установку процессоров AMD Ryzen 7000, 8000 и 9000 поколений. Благодаря системе питания 14-2-1 она предоставляет возможность разгона процессора и ОЗУ, а это значит, что она подходит для энтузиастов, которые хотят не просто собрать мощный игровой ПК, но и планируют поэкспериментировать с повышением производительности. Плата является 8-слойной, и в ее состав входит материал серверного класса NPG-170D с увеличенным содержанием меди. За счет этого она более прочная и эффективно рассеивает тепло. Напомню, что у нее дополнительно имеются массивные радиаторы, также отвечающие за охлаждение.

Говоря о конструкции модели, стоит отметить, что здесь серьезно поработали над тем, чтобы сделать процедуру сборки более простой задачей. Для этого пара радиаторов для накопителей M.2 получили быстросъемные крепления, да и сами фиксаторы памяти не требуют использования отверток или иных инструментов. Еще одним полезным узлом является кнопка для извлечения устройств PCI-e. Сам слот усилен с помощью металла, который делает его прочнее и одновременно защищает от электростатических помех.

Двойную защиту от электрических импульсов получили и отверстия для винтов, фиксирующих материнскую плату. Кроме того, здесь нанесена специальная краска, призванная уберечь поверхность устройства от повреждений. Помимо этого, модель оборудована TVS-диодами для защиты от избыточного напряжения, разъемы питания имеют цельные контакты, отвечающие за стабильную подачу энергии, а еще в устройстве есть фазы заземления для силовых элементов и защита от повышенной подачи тока у ШИМ-контроллера, процессора, слотов ОЗУ и USB-портов на задней панели. Иными словами, плата не только хорошо продумана, но и отлично защищена.

Для контроля поведения системы на плату поместили светодиоды EZ DEBUG, рядом с которыми находится дисплей EZ DIGI-DEBUG LED. Последний отображает коды ошибок, расшифровать которые можно с помощью инструкции, представленной по ссылке выше. Среди прочих конструктивных особенностей следует отметить наличие внешней беспроводной антенны с быстросъемными креплениями, поддержку обновления BIOS с USB-флешки (подробная инструкция о данной процедуре представлена на официальной страничке модели), а также кнопку для сброса CMOS, что позволит откатиться к безопасным заводским настройкам.

Выше упоминалось, что новинка имеет неплохое охлаждение, при этом она относится к группе устройств DIY 2.0, которые образуют экосистему, гарантирующую, что все узлы из нее не только совместимы, но и легко подключаются друг к другу. Для контроля нагрева плата получила несколько программных решений, одно из которых вшито в BIOS, а второе находится в фирменном приложении MSI Center.

Что касается ПО, то BIOS у платы обновленный. Разработчики неплохо переработали интерфейс, сделав его более понятным, функциональным и умным за счет внедрения в работу ИИ, который отвечает за оптимизацию работы ПК в целом, а также контролирует процессы охлаждения, сетевого соединения, разгона и пр. Для оверклокинга системы в BIOS вшили утилиту GAME BOOST, которая всего одним кликом позволяет добиться от процессора более высокой производительности, сохранив при этом оптимальные настройки для их стабильной работы. Кроме того, здесь есть поддержка профилей EXPO и A-XMP для разгона ОЗУ. Этому же способствует фирменная технология MEMORY BOOST, которая ускоряет оперативную память и следит за ее стабильностью.

Среди прочих достоинств выделяются поддержка оперативной памяти DDR5, чья частота в разогнанном режиме может достигать 8400 МГц. Напомню, что работать она может в двухканальном режиме, а ее максимальный объем может составить 256 ГБ. Приятным бонусом является и поддержка PCI-e 5.0 с максимальной скоростью передачи данных 128 Гб/с. Все вышеперечисленное дополнят четыре слота для накопителей M.2, поддержка Wi-Fi 7, современные скоростные порты и наличие аудиокодека, который обеспечивает качественное звучание при условии подключения достойной акустики.

В качестве заключения напомню, что плата имеет не только обновленный BIOS, но и поддерживает программу MSI Center, в которой собрана масса полезных утилит. С их помощью можно контролировать систему охлаждения, настроить и синхронизировать подсветку, оптимизировать трафик, почистить накопители, разогнать ПК и пр. Кроме того, MSI Center является весьма неплохим инструментом для мониторинга системы.

Программное обеспечение и BIOS

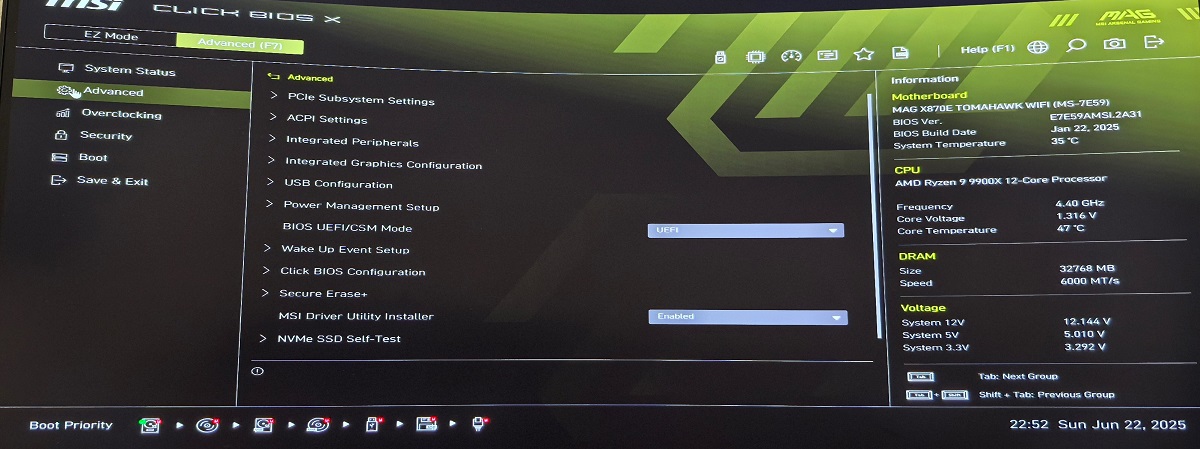

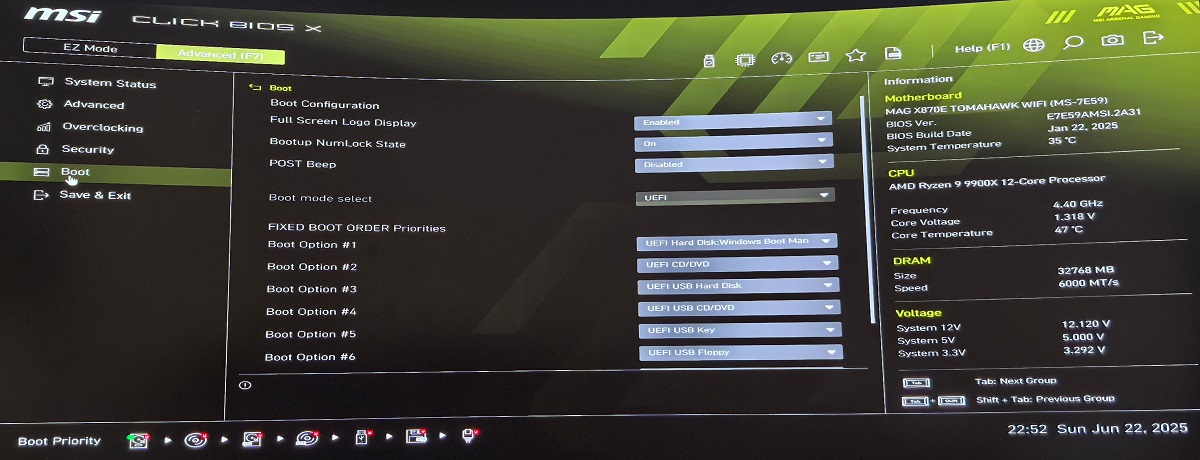

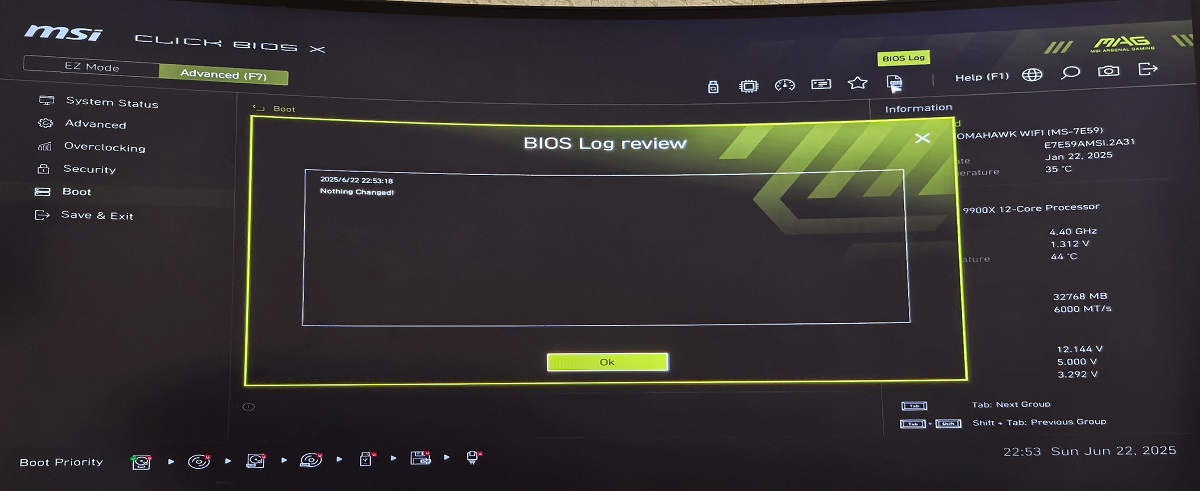

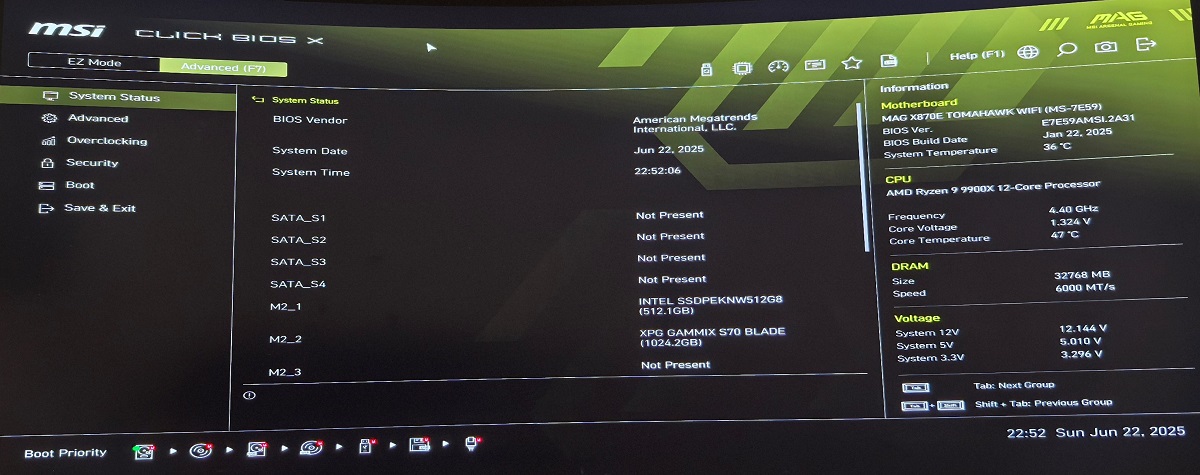

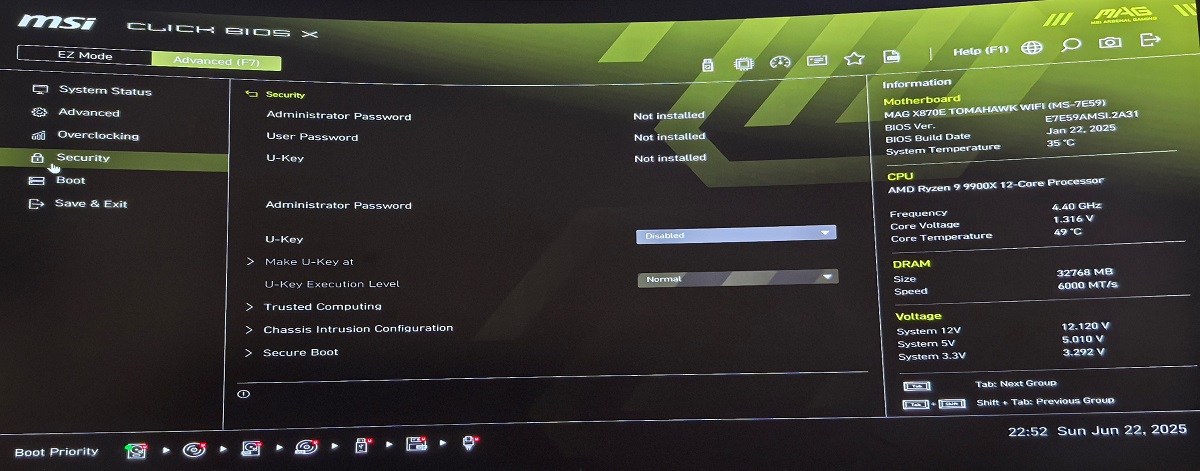

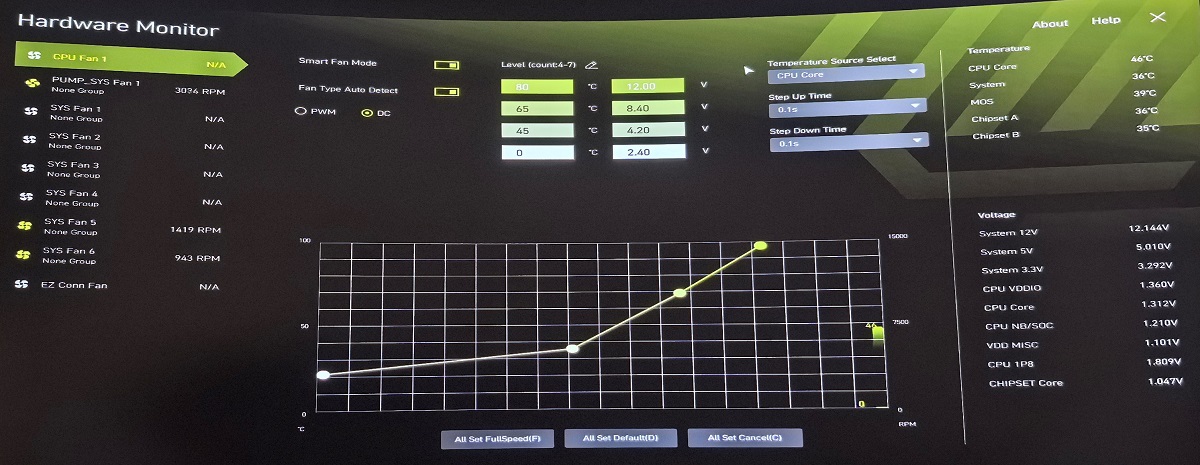

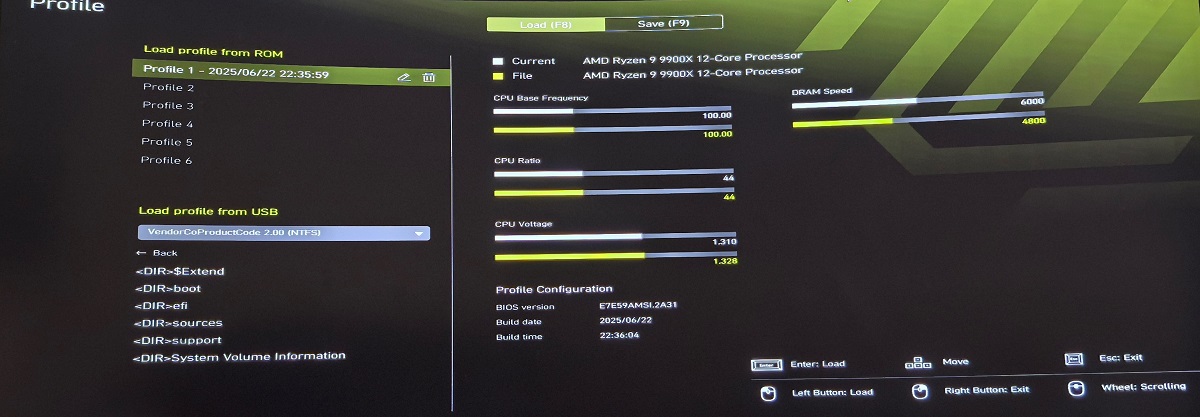

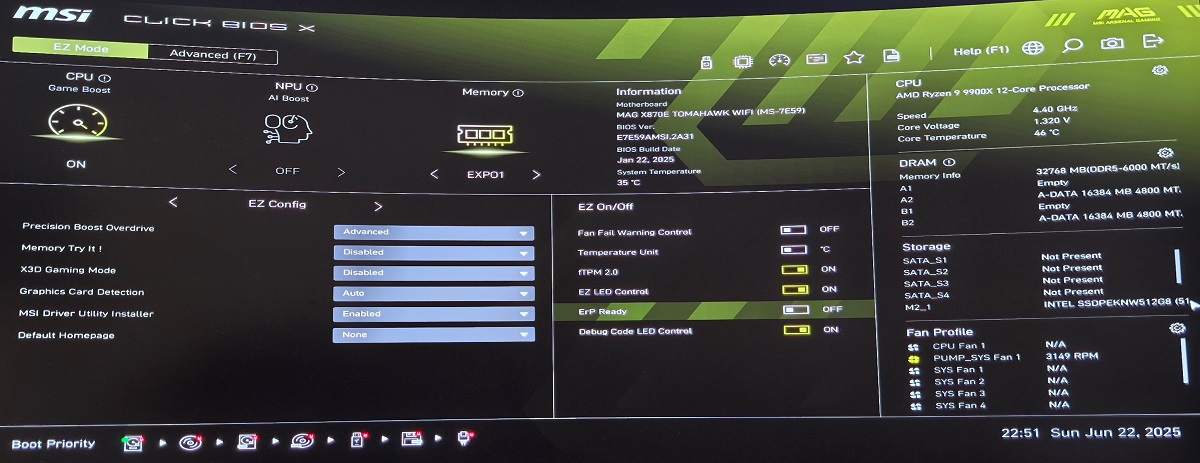

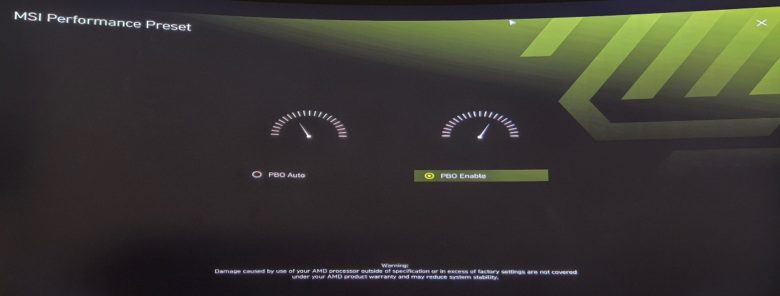

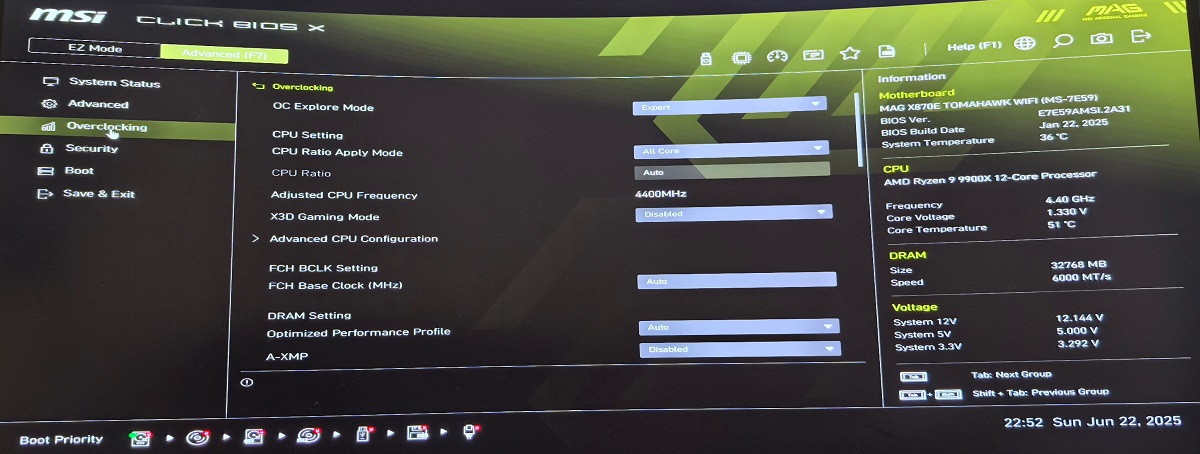

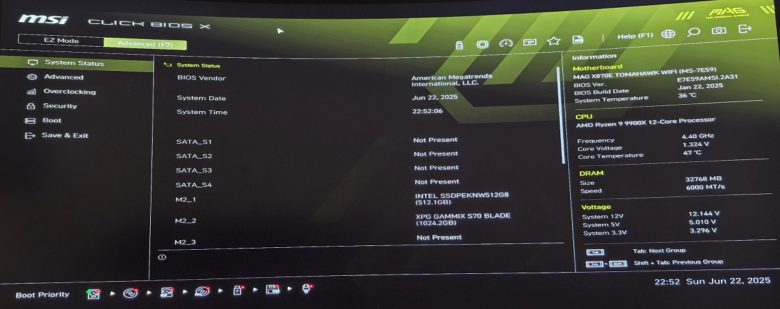

В новом поколении материнских плат производитель переработал оболочку BIOS, которая теперь стала носить имя CLICK BIOS X. Наибольшие изменения затронули режим EZ Mode, содержащий инструменты для мониторинга системы, управления различными устройствами и разгона железа. Последнее делается в пару кликов и работает отлично, а потому даже неподготовленные пользователи смогут без труда разобраться. Приятным бонусом стало появление списка изменений перед выходом из BIOS, что позволяет еще раз убедиться в правильности настроек. Если же что-то пошло не так, то кнопка Clear CMOS на тыльной стороне корпуса позволит сбросить BIOS до заводских настроек и включить ПК в заведомо рабочем состоянии.

Подробно рассказывать о BIOS не буду, так как интерфейс и раньше не был сложным, а теперь его сделали еще более интуитивно-понятным. Для знакомства с ним вы можете просто посмотреть на фото выше. Если коротко, то в CLICK BIOS X всё также есть два режима работы – EZ Mode и Advanced, где первый предлагает общие настройки, а второй открывает доступ к более широкому списку параметров, что пригодится опытным пользователям, которые могут захотеть поэкспериментировать с разгоном самостоятельно. Кроме того, здесь есть возможность сохранить несколько профилей, что позволит быстро между разными вариантами настроек переключаться, а еще здесь есть системный монитор, который дает возможность посмотреть на поведение вашего ПК.

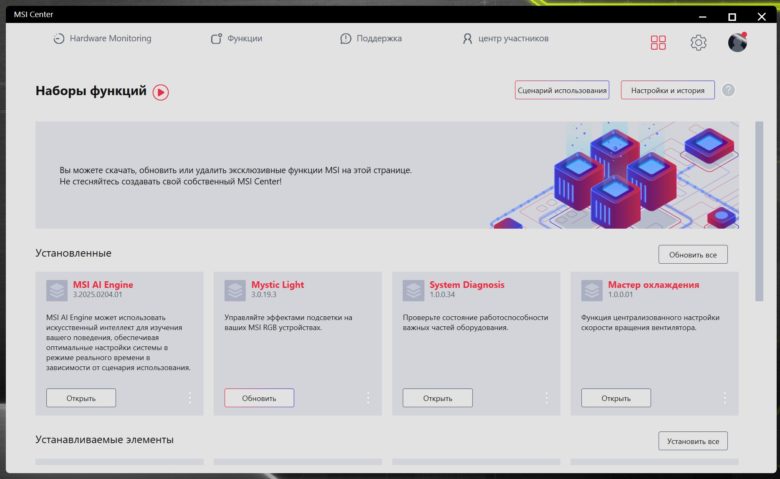

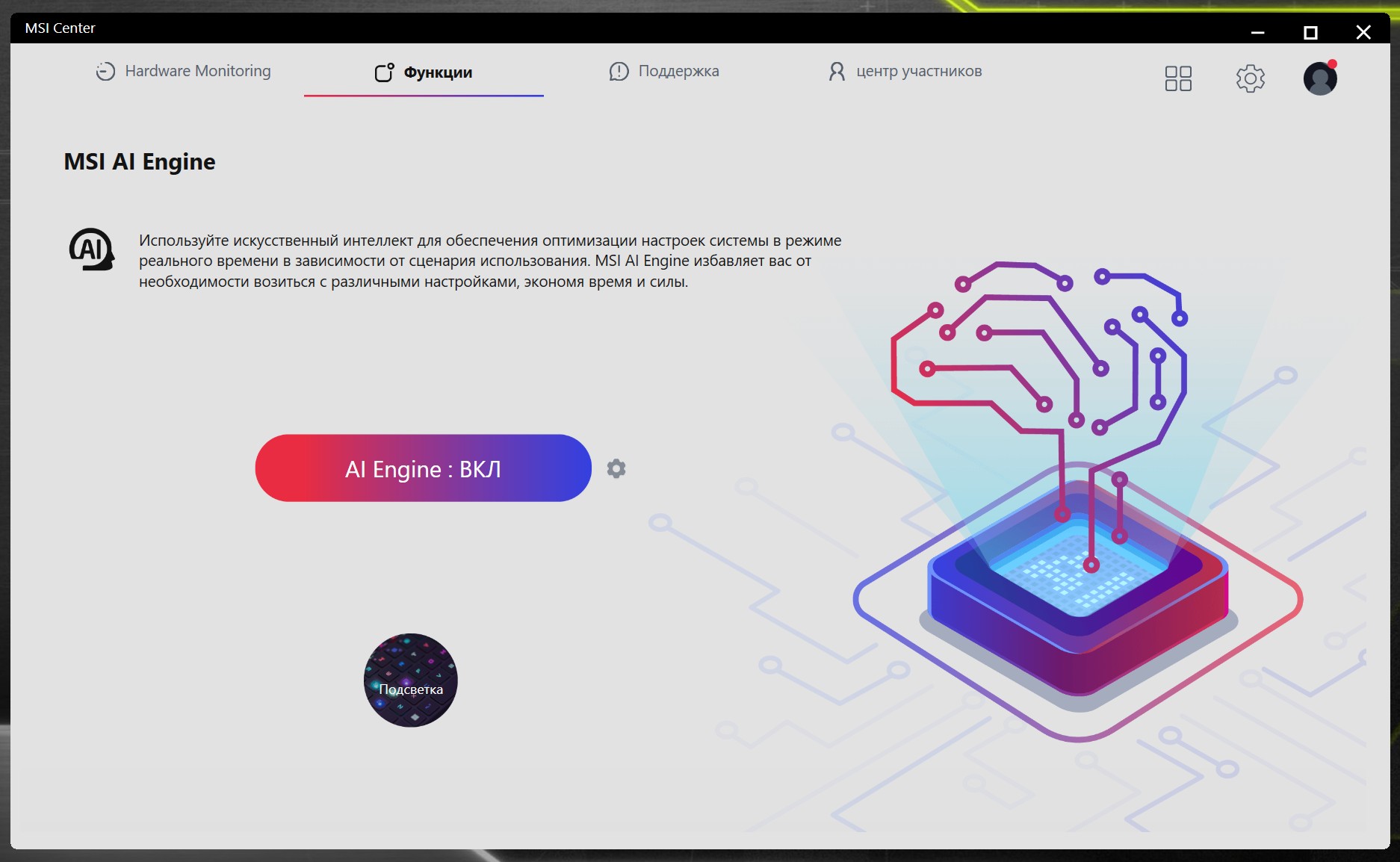

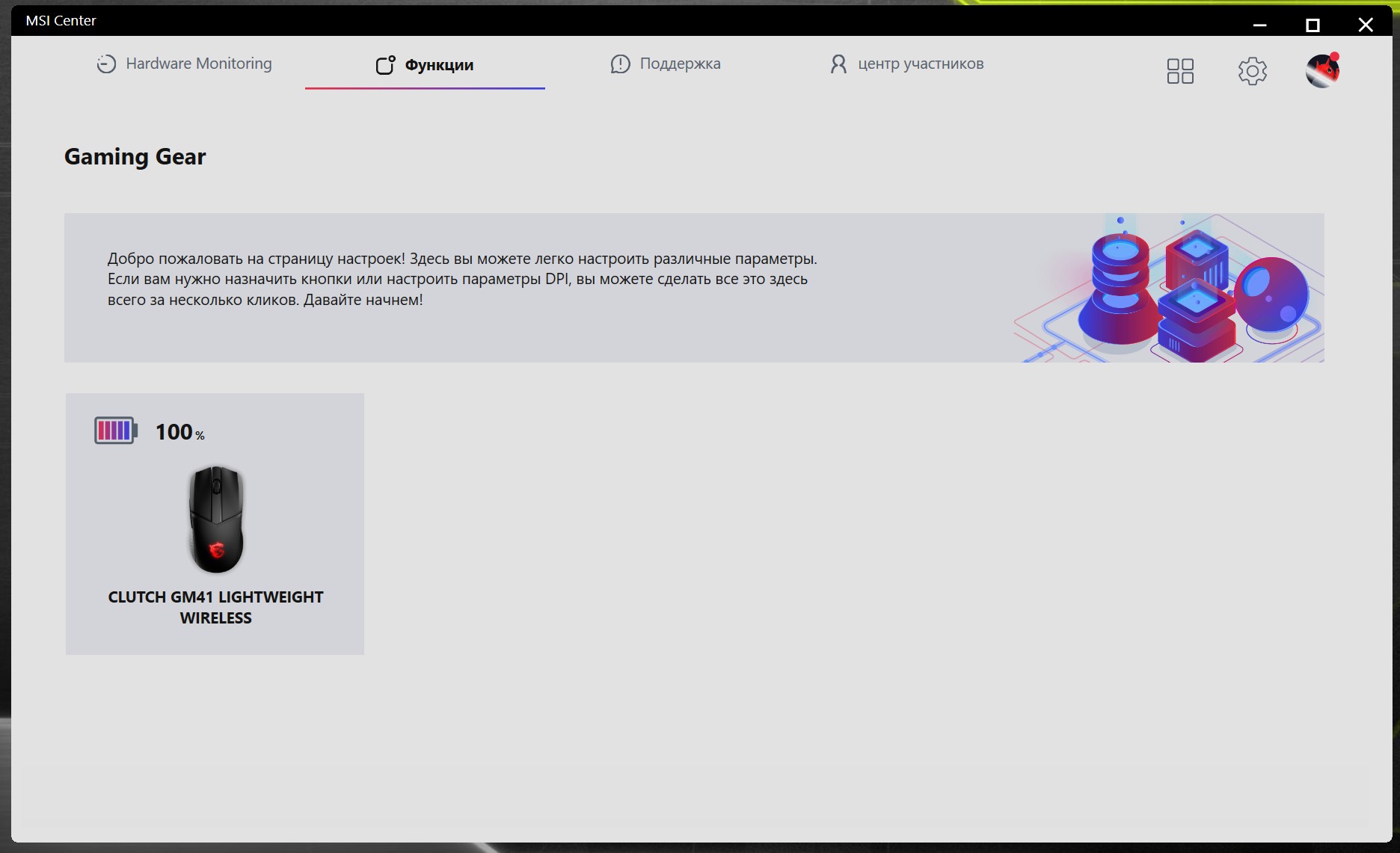

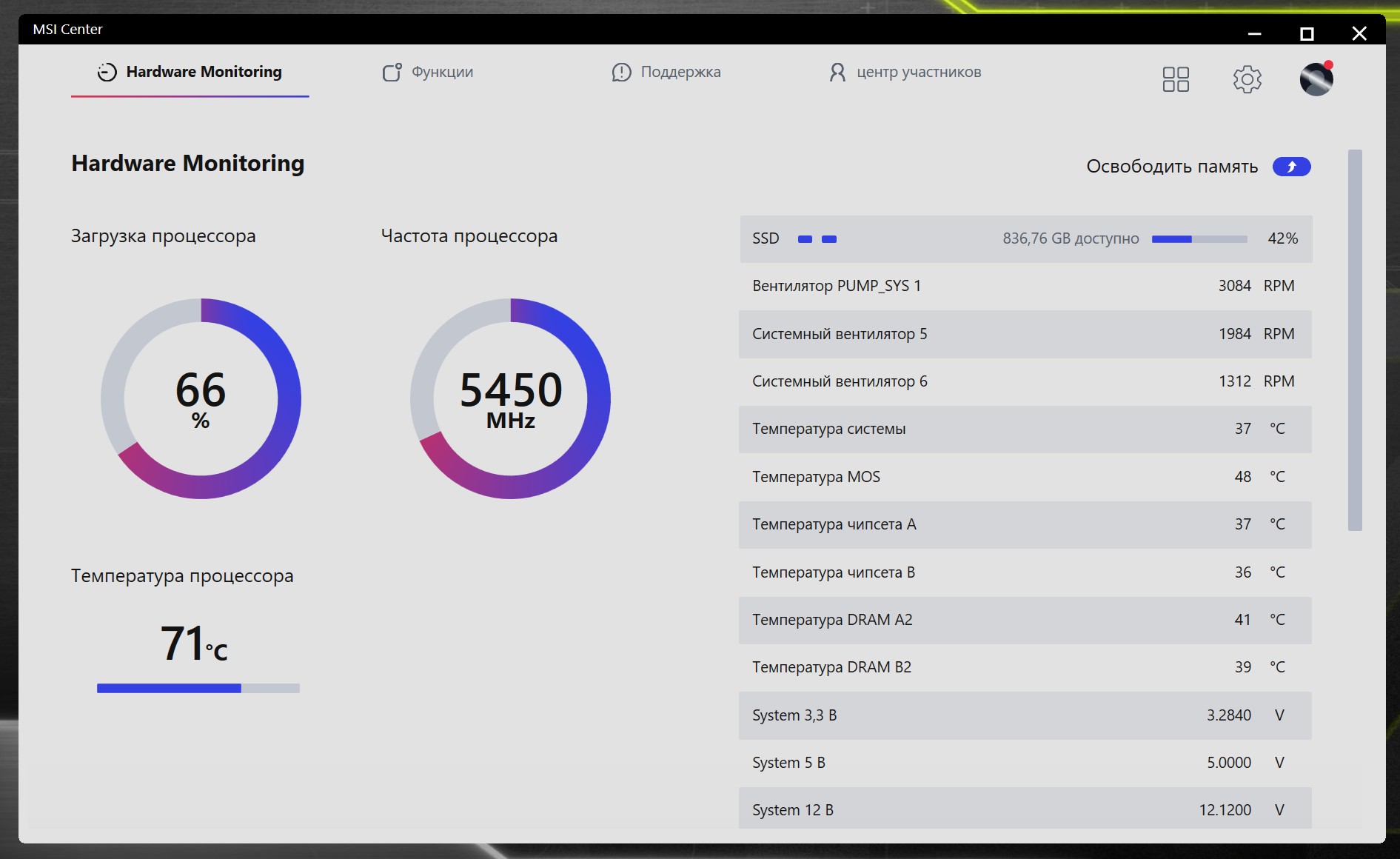

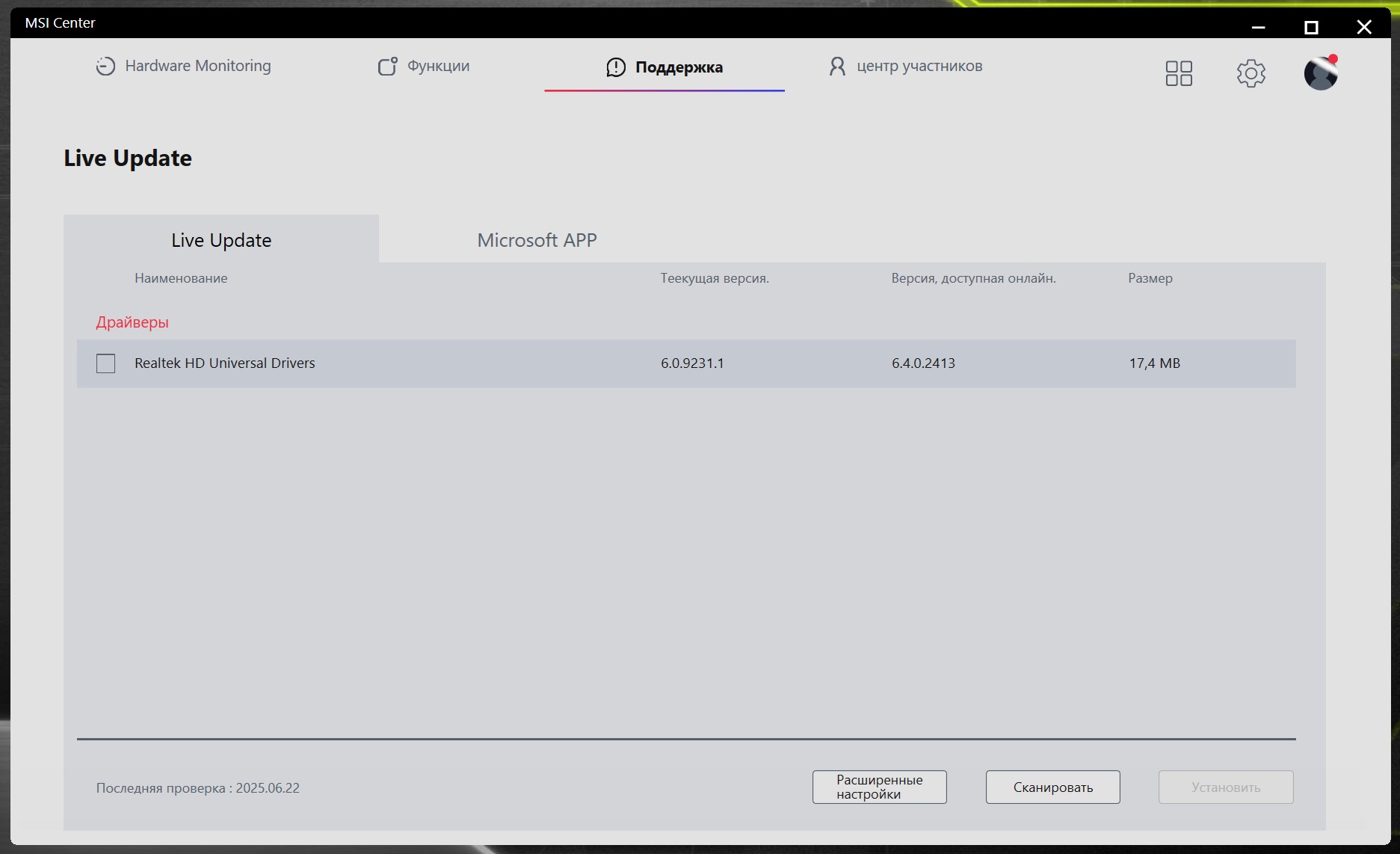

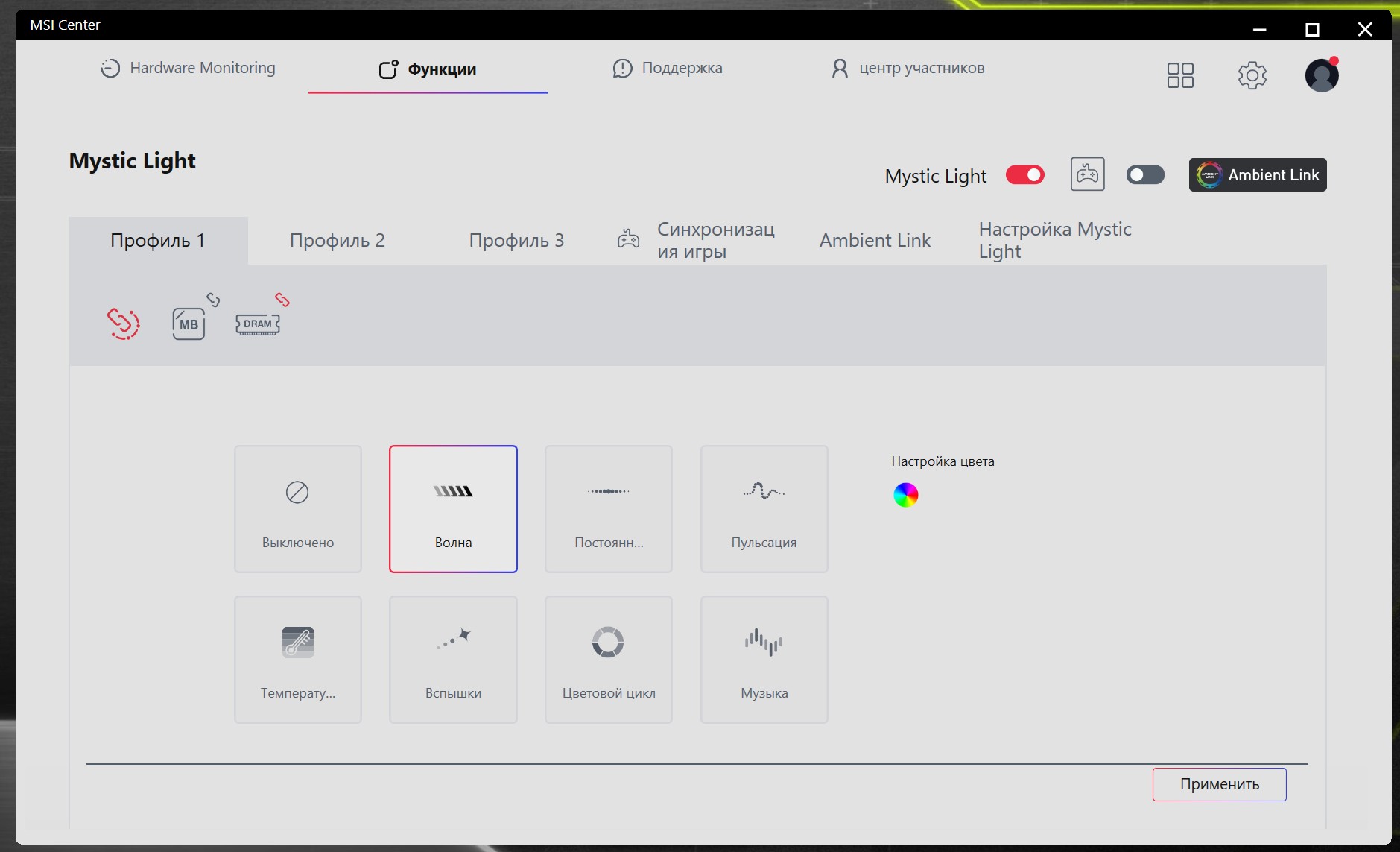

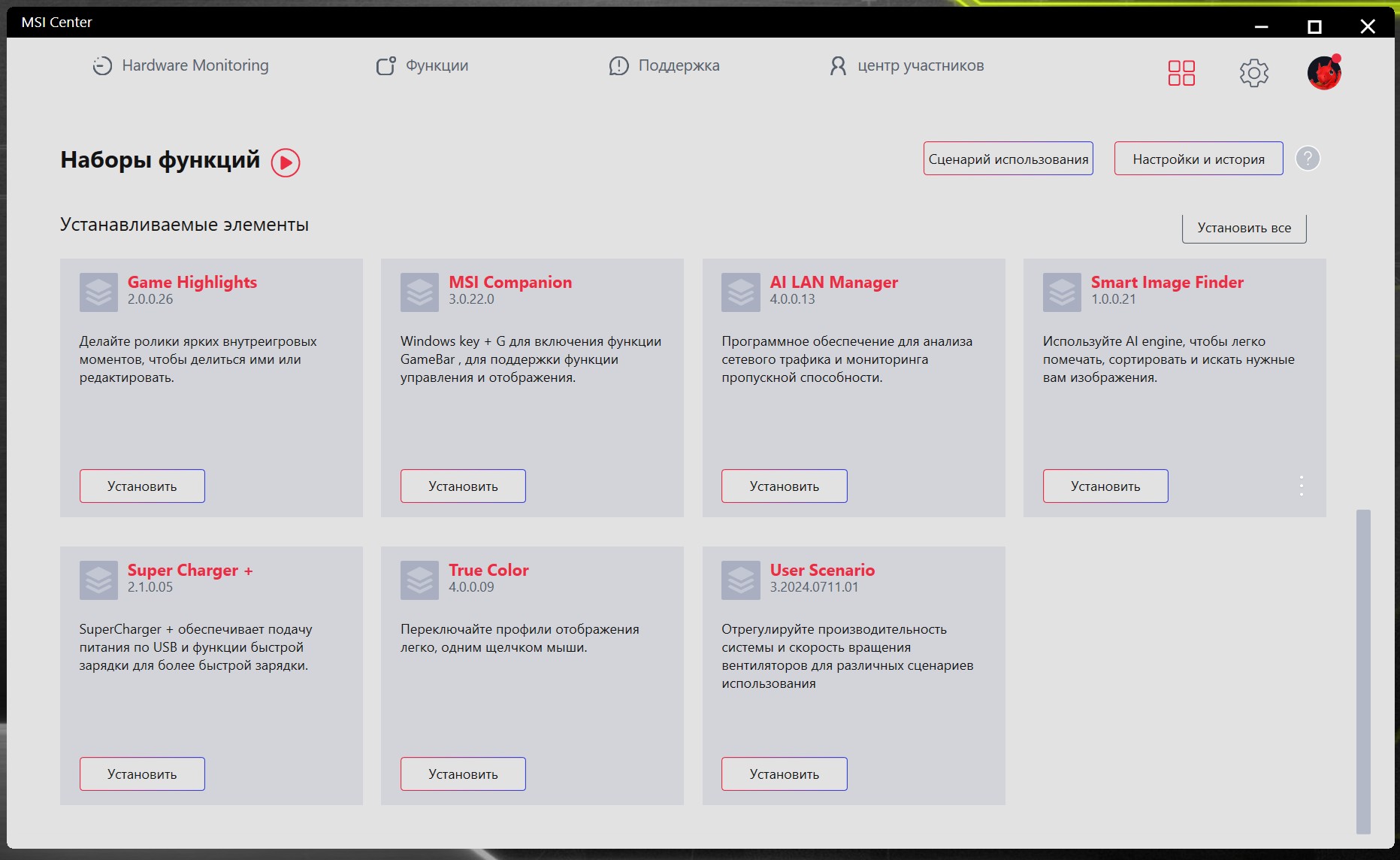

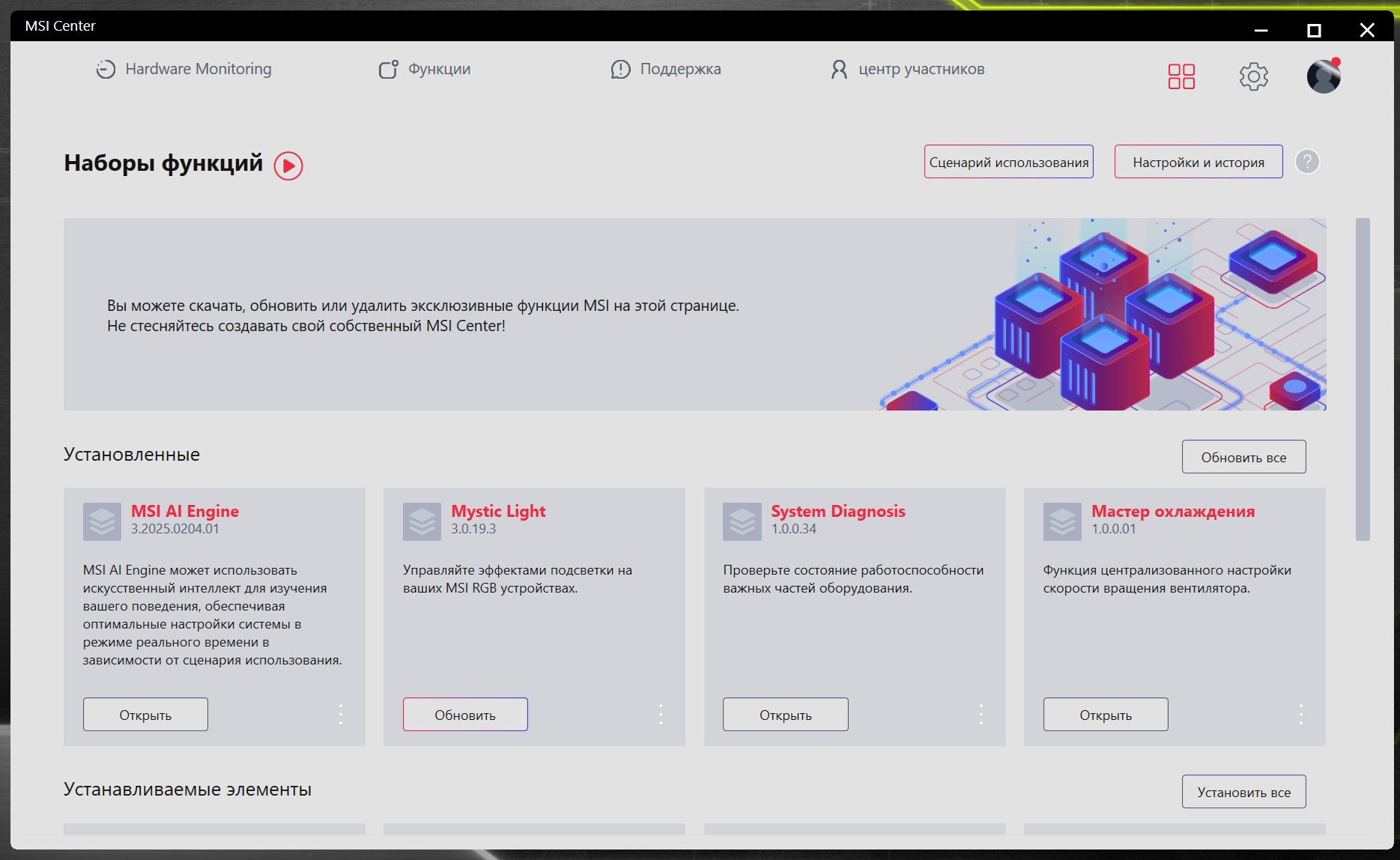

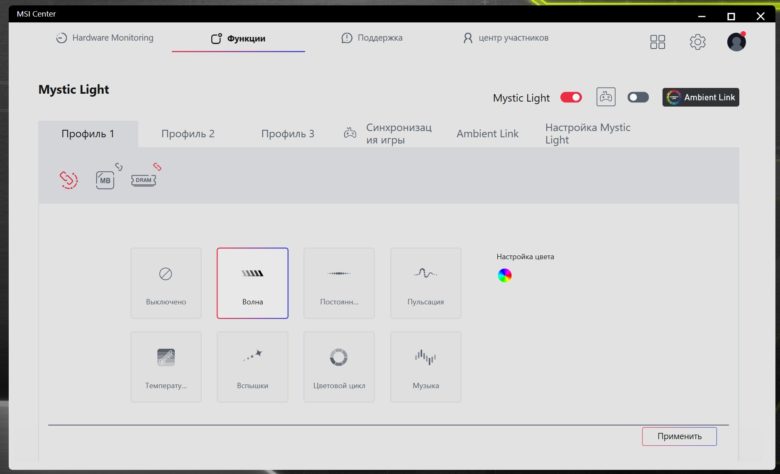

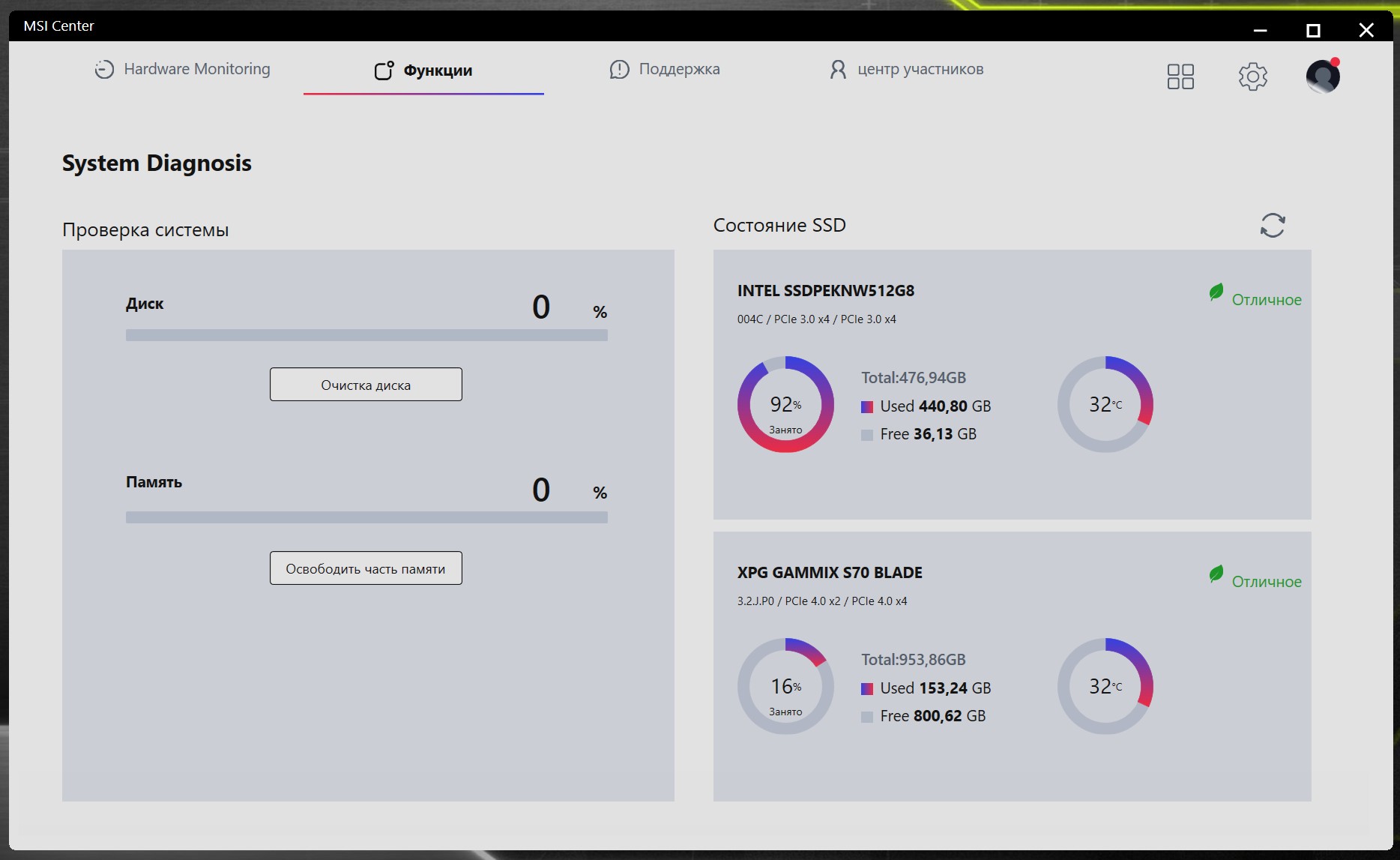

Помимо BIOS, управлять комплектующими MSI и, в частности, материнской платой можно через приложение MSI Center. О нем я уже рассказывал неоднократно, поэтому в двух словах напомню, что это, по сути, универсальный «комбайн», в котором собрана масса полезных инструментов. Среди них есть утилиты для управления и синхронизации подсветкой, настройки охлаждения, обновления ПО всех комплектующих, контроля трафика, очистки дисков и многое другое.

Тестирование

Подключение материнской платы не вызывает сложностей. Данная процедура стандартная, да и все разъемы имеют понятные обозначения, поэтому разобраться достаточно легко. После запуска ПК подключаем комплектную USB-флешку и устанавливаем все недостающие драйвера, что занимает буквально несколько минут.

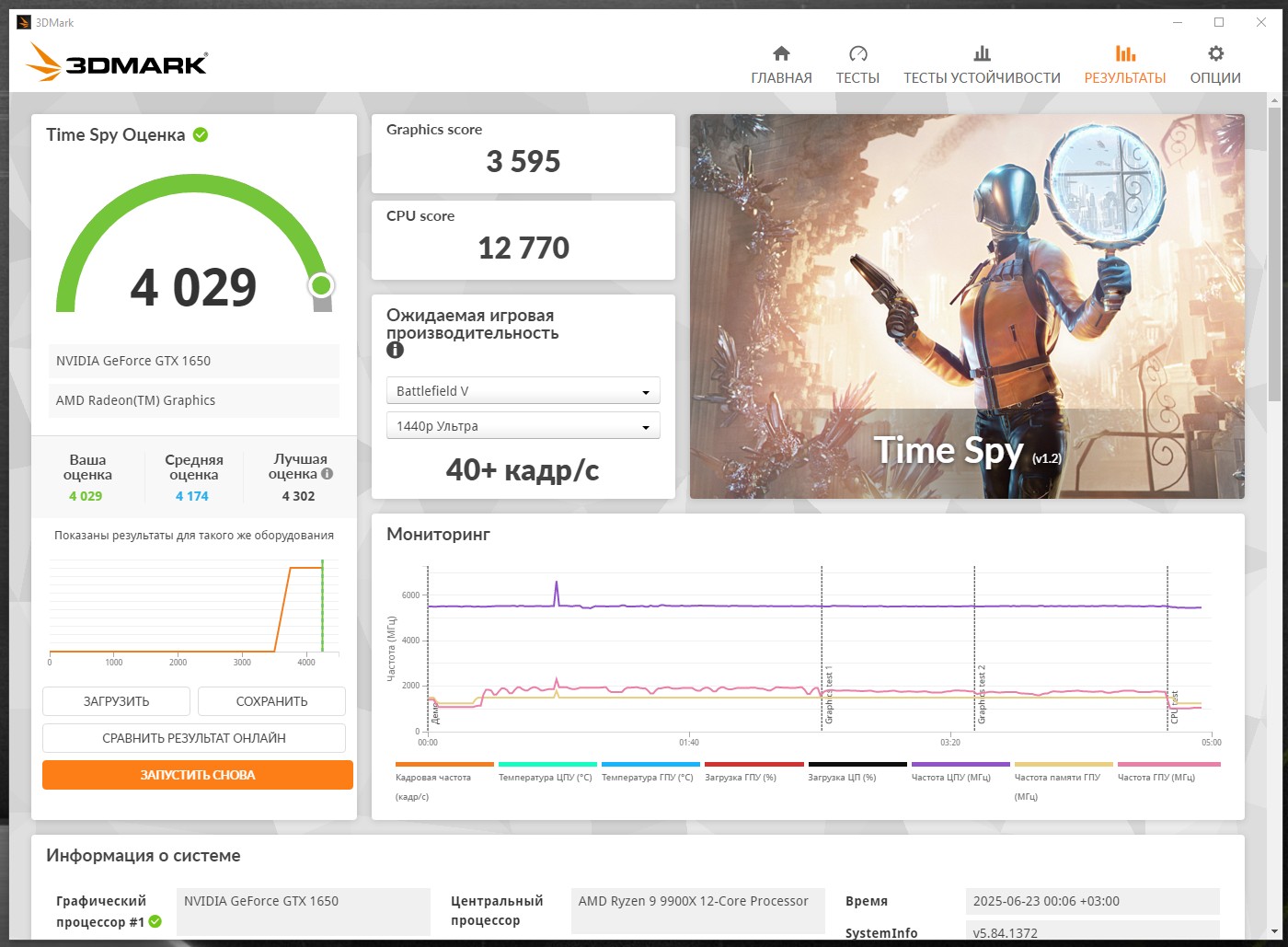

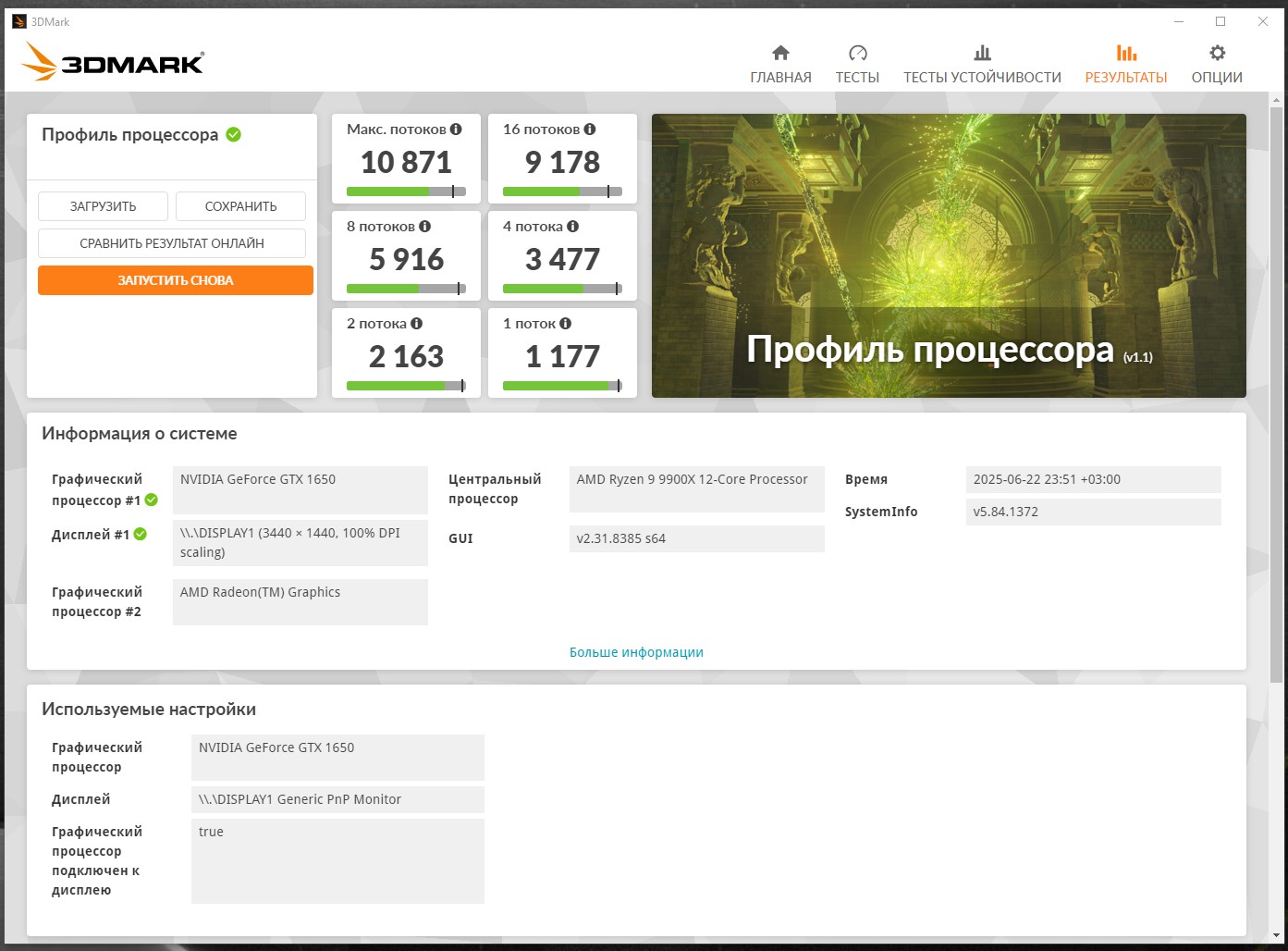

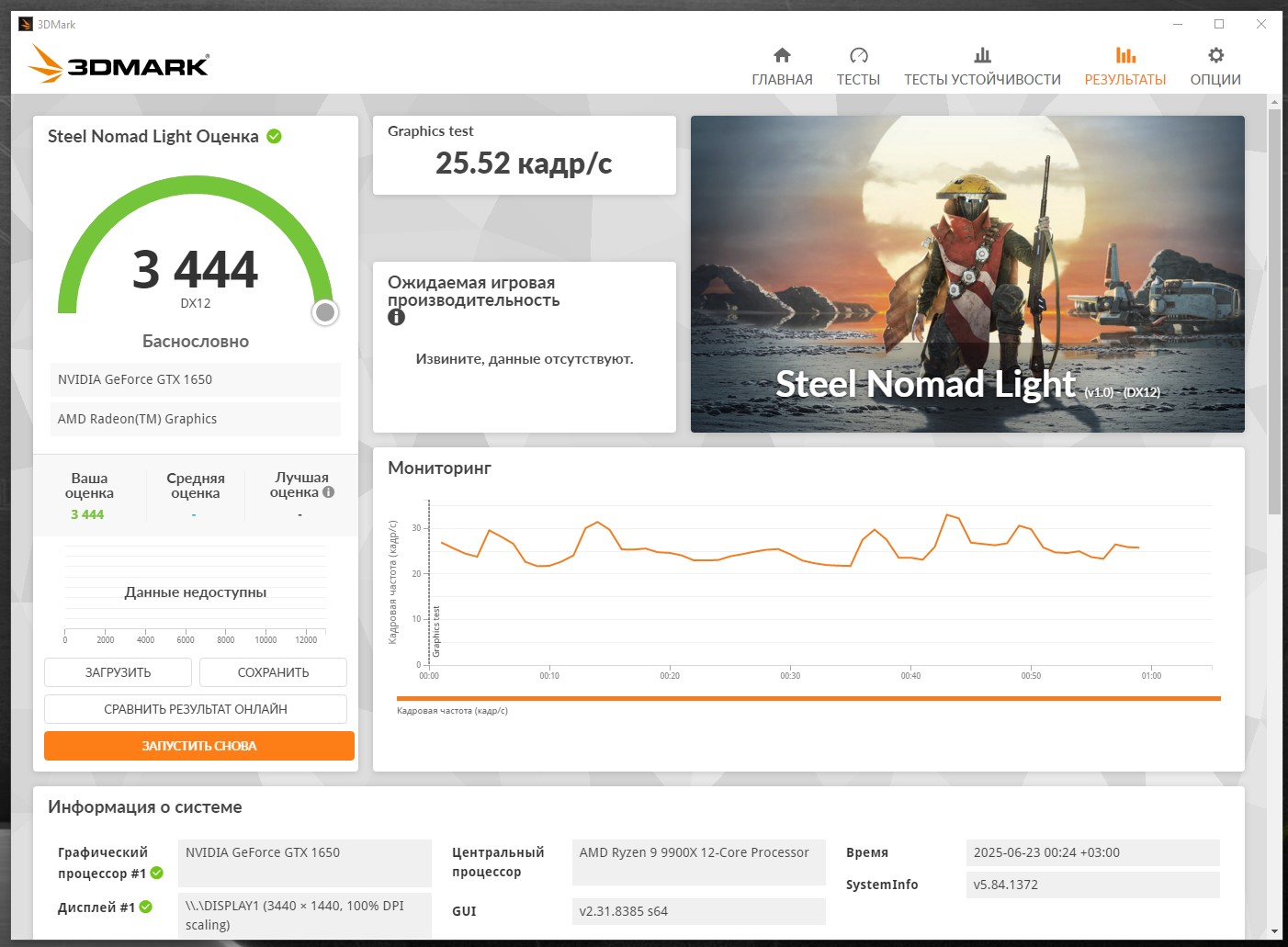

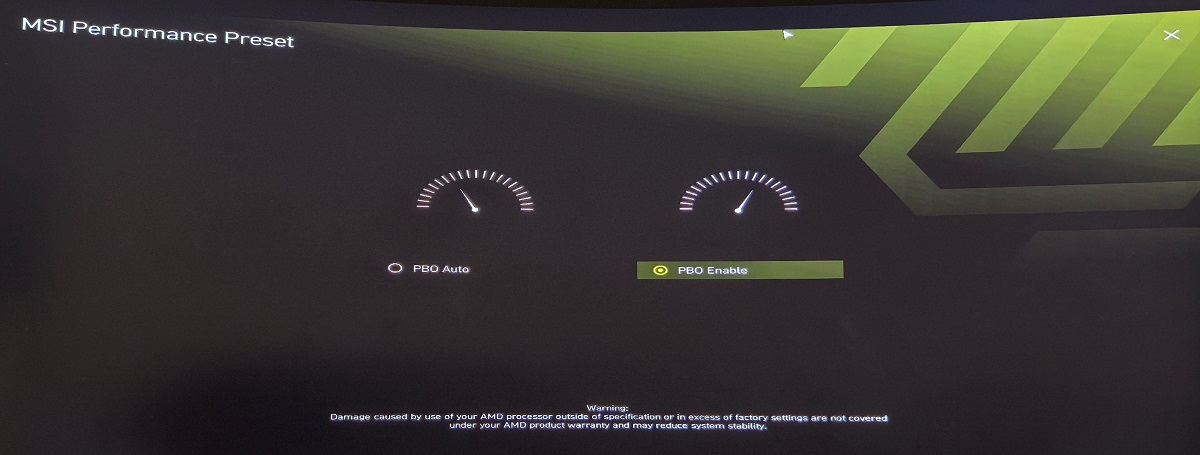

Теперь можно протестируем возможности устройства, начав с тестов производительности. Сразу отмечу, что предварительно в BIOS я активировал CPU Game Boost, т. е. встроенное средство для разгона процессора. Результаты получились не очень высокие, но несложно заметить, что виной тому стала слабая видеокарта NVIDIA GeForce GTX 1650. Процессор же смог показать достойные показатели, что было ожидаемо от комбинации MSI MAG TOMAHAWK X870E WIFI и AMD Ryzen 9 9900X.

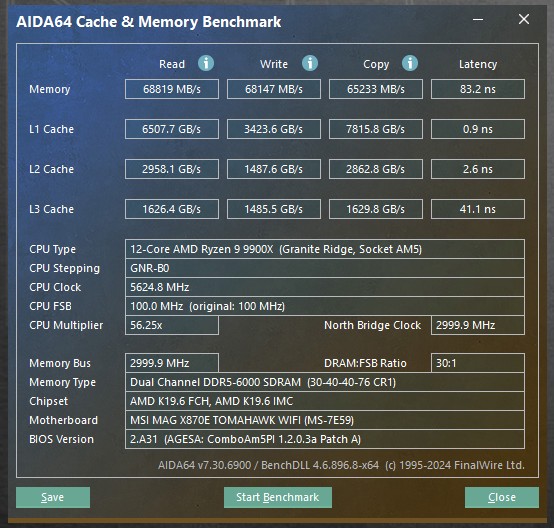

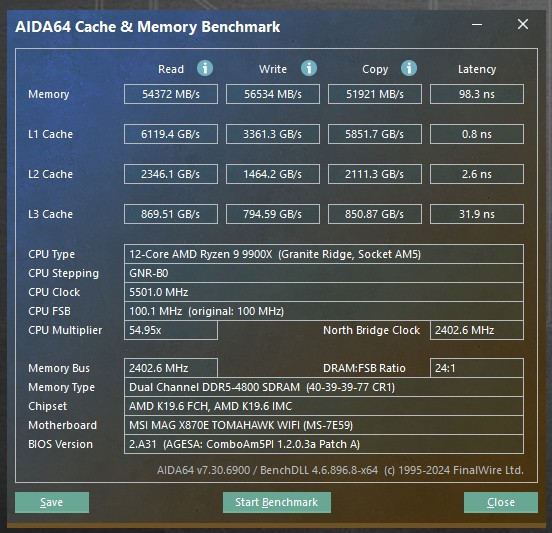

Следующий этап тестирования – это расчет скорости ОЗУ. В моем случае испытуемыми стали две планки XPG Lancer Blade DDR5-6000 RGB по 16 ГБ. По умолчанию они работают на частоте 4800 МГц, но путем разгона ее можно поднять до 6000 МГц. Для этого в BIOS я активировал профиль EXPO1. Результаты видны на скриншотах. Первый – базовые возможности памяти, второй – ее производительность в разогнанном состоянии. Не сложно увидеть, что скорость чтения/записи во втором случае выше. Таким образом, данная материнская плата действительно способна «выжать» из ОЗУ максимум, при этом она способна даже на большее, так как максимально поддерживаемая ей частота ОЗУ может достигать 8400 МГц.

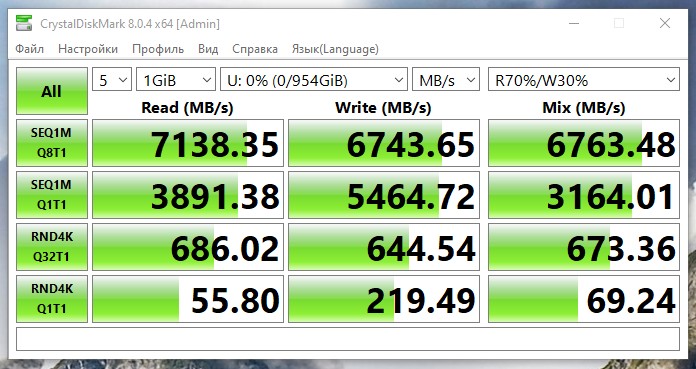

В качестве заключения протестируем скорость постоянной памяти. В моем случае используется терабайтный накопитель XPG Gammix S70 Blade с паспортными показателями 7400 МБ/с и 6800 МБ/с для чтения и записи соответственно. Полученные значения близки к заявленным, а это значит, что материнская плата позволит добиться максимальной производительности и у постоянной памяти.

Заключение

MSI MAG X870E TOMAHAWK WIFI – это высокопроизводительная материнская плата, которая не только подойдет для сборки мощного игрового ПК, но и предоставит неплохие инструменты для его разгона.

Среди прочих достоинств можно выделить стильный дизайн, массивные радиаторы, поддержку до 256 ГБ ОЗУ DDR5 с частотой 8400 МГц и множество полезных конструктивных решений вроде быстросъемных креплений для накопителей M.2 и удобного фиксатора для PCI-e 5.0 устройств.

Помимо этого, модель является достаточно безопасной, имеет удобное ПО для настройки и мониторинга работы, радует большим количеством современных интерфейсов и совместимостью с другими комплектующими MSI.

Что касается минусов, то единственным препятствием к ее покупке может стать достаточно высокая цена, но вместе с тем она полностью оправдана возможностями платы. Нужны ли они вам или есть смысл рассмотреть что-то менее функциональное, но более доступное – решать вам.
