Обзор материнской платы MSI MAG Z690 Torpedo

Технические характеристики

• Чипсет: Intel Z690
• Форм-фактор: ATX
• Размеры: 305 x 244 мм
• Сокет: LGA 1700
• Поддерживаемые процессоры: 12-е поколение Intel Core и выше
• Аудио:
  • Realtek ALC4080
  • 7.1 HD Audio
  • поддержка S/PDIF
• Сетевой контроллер: Intel I225-V LAN 2,5 Гбит/с
• Оперативная память:
  • 4 x 288-pin DDR5 DIMM
  • двухканальный режим
  • до 128 Гбайт
  • частота 4800 / 5200 / 5400 / 5600 (разгон до 6000 / 6400 / 6666) МГц
• Слоты расширения:
  • 1 x PCI-e x16 Gen5
  • 2 x PCI-e x16 Gen3
  • 1 x PCI-e x1 Gen3
• Разъемы для накопителей:
  • 6 x SATA 6.0 Гбит/с портов (Intel Z690)
  • 4 x M.2 порта: 3x PCI-e x4 Gen4 + 1x PCI-e x4 Gen3 или SATA3
• Поддержка RAID: 0, 1, 5, 0+1, JBOD
• Питание материнской платы:
  • ATX 24-pin
  • 8-pin ATX 12V
  • 8-pin ATX 12V
• Разъемы на задней панели:
  • 2 x USB 2.0
  • 2 x USB 3.2 Gen1
  • 3 x USB 3.2 Gen2
  • 1 x USB 3.2 Gen2х2
  • 1 x RJ45
  • 5 x 3.5 мм Jack
  • 1 x Optical Audio Out (S/PDIF)
  • 1 x BIOS Flashback
  • 1 x DisplayPort
  • 1 x HDMI
• USB-порты:
  • 1 x USB 2.0 (Intel Z690)
  • 4 x USB 3.2 Gen1 (Intel Z690)
  • 4 x USB 3.2 Gen2 (Intel Z690)
  • 1 x USB 3.2 Gen2x2 (Intel Z690)
  • 5 x USB 2.0 (HUB GL850G)
• Внутренние элементы:
  • 24-контактный разъем питания ATX
  • два 8-контактных разъема питания ATX 12V
  • 6 коннекторов SATA 6 Gb/s
  • 4 слота M.2 (M-Key)
  • 1 разъем USB 3.2 Gen2 10 Gbps Type-C
  • 1 коннектор USB 3.2 Gen1 5 Gbps
  • 2 коннектора USB 2.0 Type-A
  • один 4-контактный коннектор для кулера процессора
  • один 4-контактный коннектор для СЖО
  • шесть 4-контактных коннектора для корпусных кулеров
  • 1 коннектор аудио для передней панели корпуса
  • 2 коннектора для подключения панели управления на корпусе
  • 1 разъем TPM для устройств безопасности
  • 1 перемычка для сброса BIOS к заводским настройкам
  • 1 разъем для подключения платы Thunderbolt
  • 1 разъем для контроллера настройки
  • EZ Debug LED (набор светодиодов для диагностики неполадок)
  • EZ LED Control switch (переключатель работы всех индикаторов на материнской плате)
  • 4-пиновый коннектор для подключения ARGB-подсветки (12 В)
  • три 3-пиновых коннектора для подключения ARGB-подсветки (5 В)

Упаковка и комплектация

Материнская плата MSI MAG Z690 Torpedo поставляется в прямоугольной картонной коробке, окрашенной в серый цвет со стилизацией под металл.

Лицевая сторона коробки сообщает название модели и перечисляет некоторые из ее особенностей, боковые грани несут техническую информацию об устройстве, сзади указаны ключевые достоинства платы и ее характеристики.

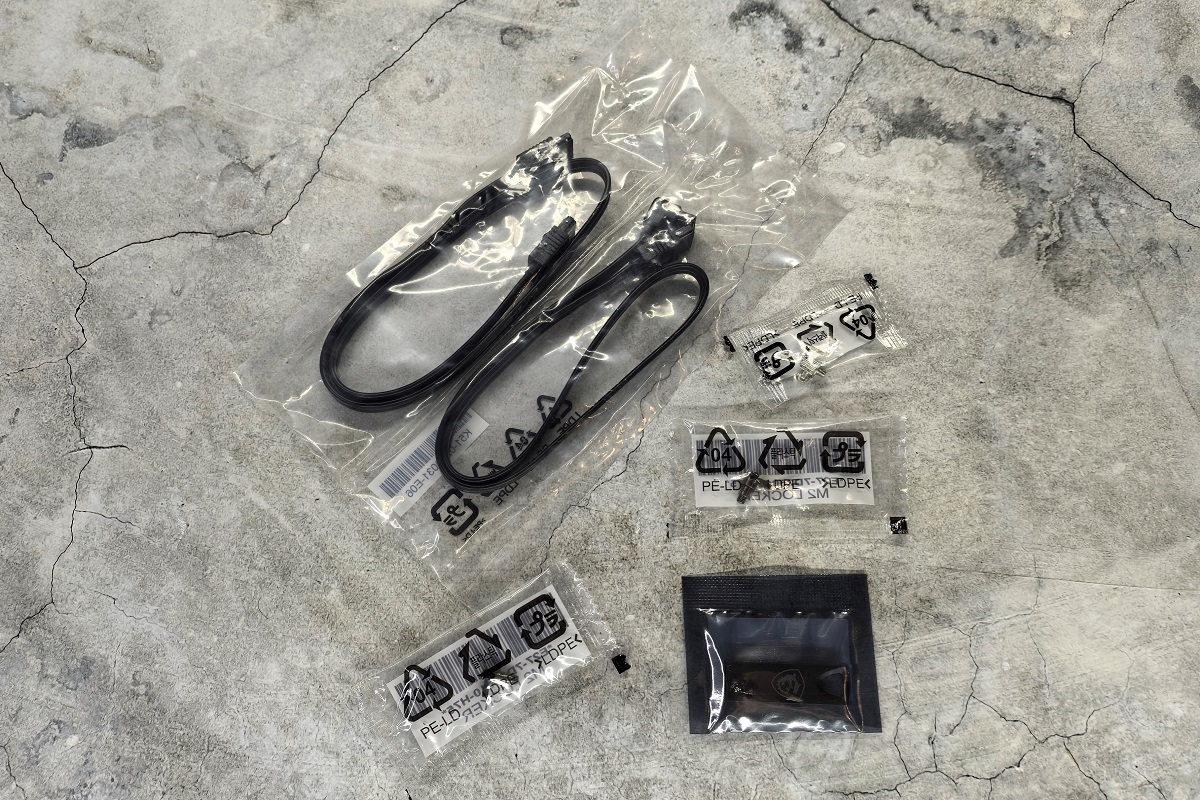

Внутри коробки плата упакована в антистатический пакет и зажата с помощью картонных держателей, защищающих ее от повреждений во время транспортировки. Убрав устройство, получаем доступ к комплектации. В нее входят два SATA-кабеля 6 Гбит/с, три комплекта крепления для накопителей M.2, USB-флешка с драйверами и ПО, инструкция, схема подключения, наклейки, несколько буклетов рекламного и благодарственного характера, карта для регистрации продукта.

Внешний вид

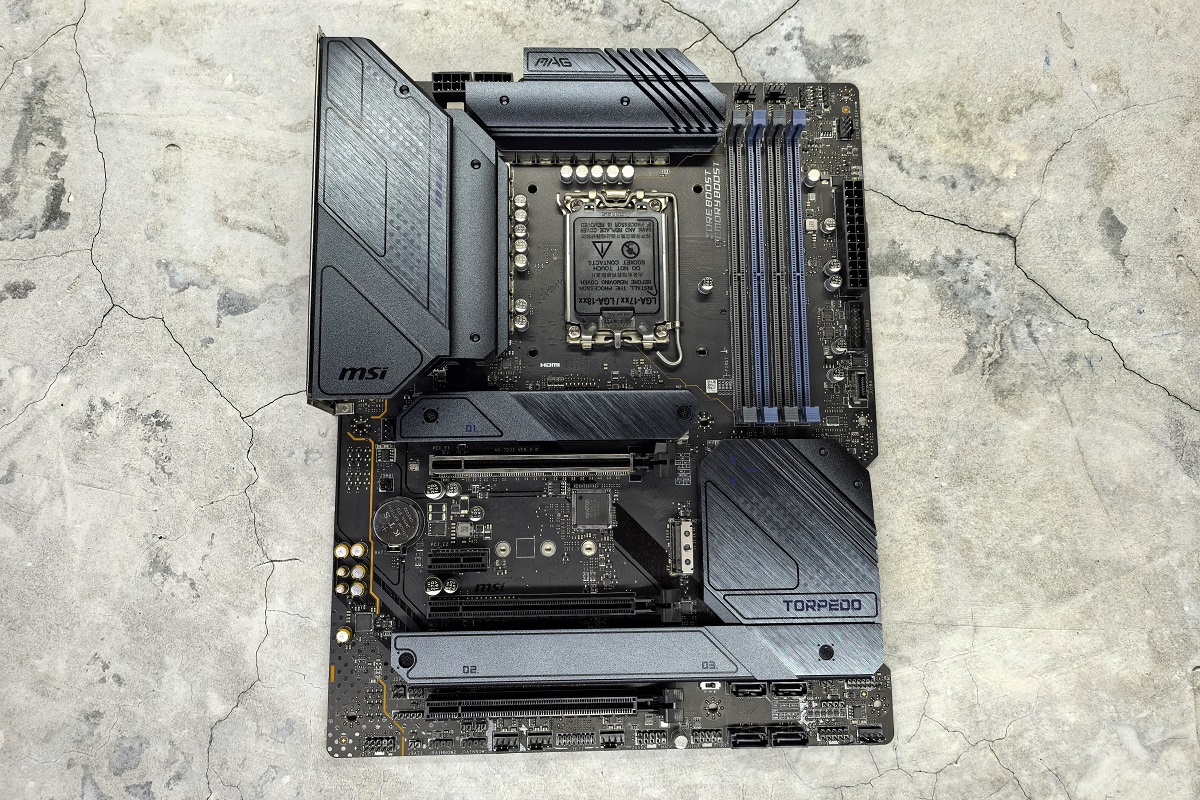

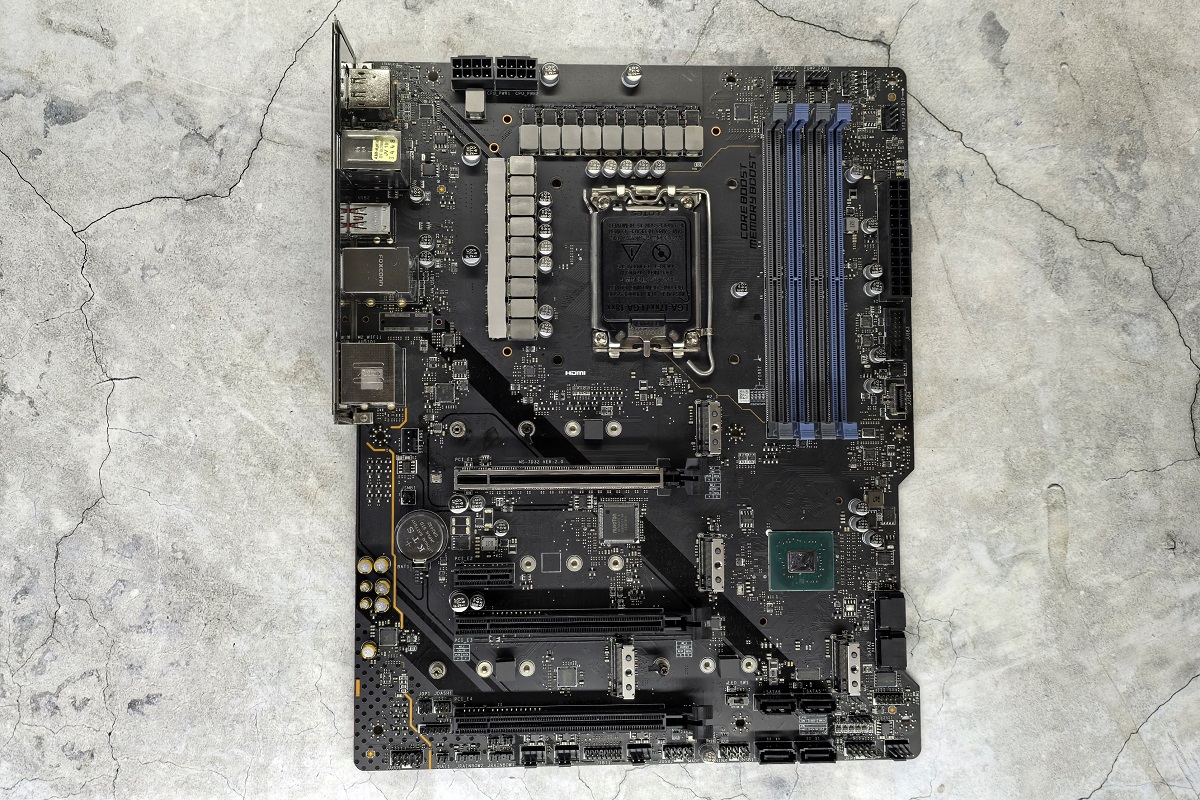

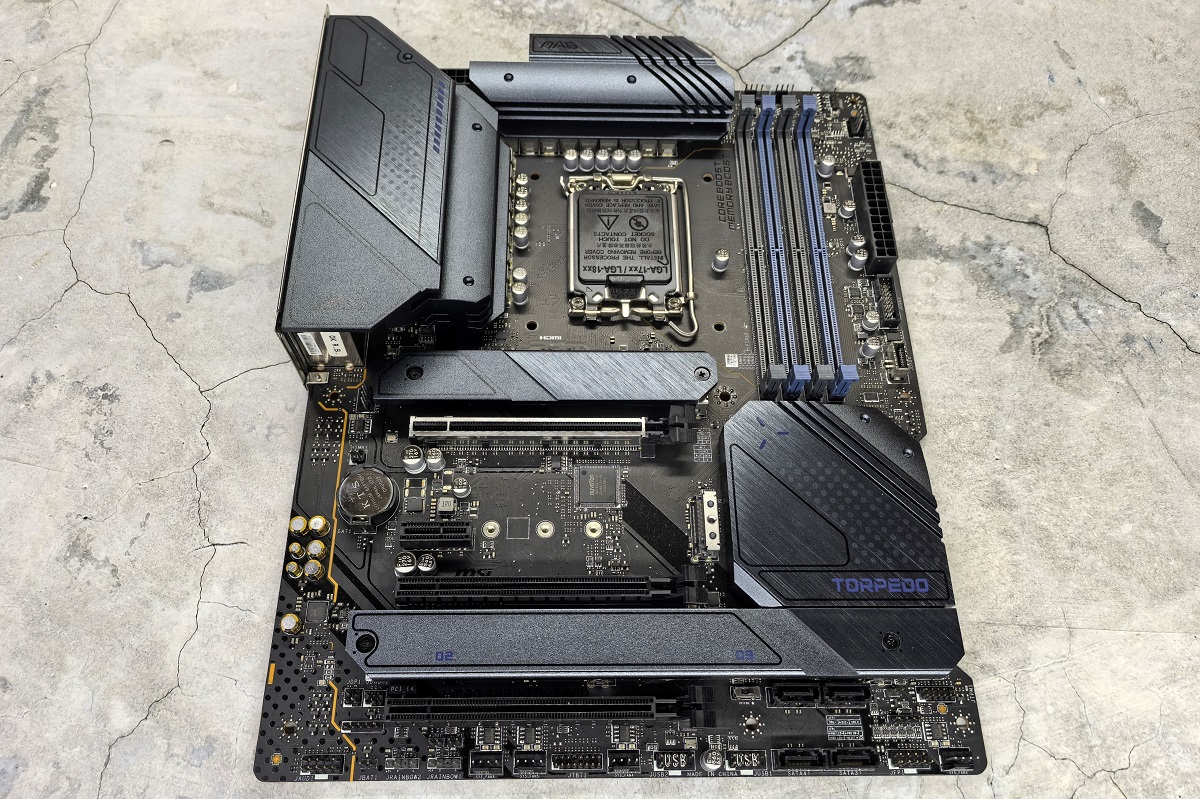

MSI MAG Z690 Torpedo выполнена в форм-факторе ATX, т.е. имеет размеры 305 х 244 мм. Печатная плата окрашена в черный цвет с матовым покрытием. Производитель сообщает, что в ее состав входит 6 слоев с увеличенным содержанием меди. Благодаря этому она эффективно рассеивает тепло, обеспечивая стабильную работу системы в режиме разгона. Плата в меру жесткая, ее основание прочное, не гнется.

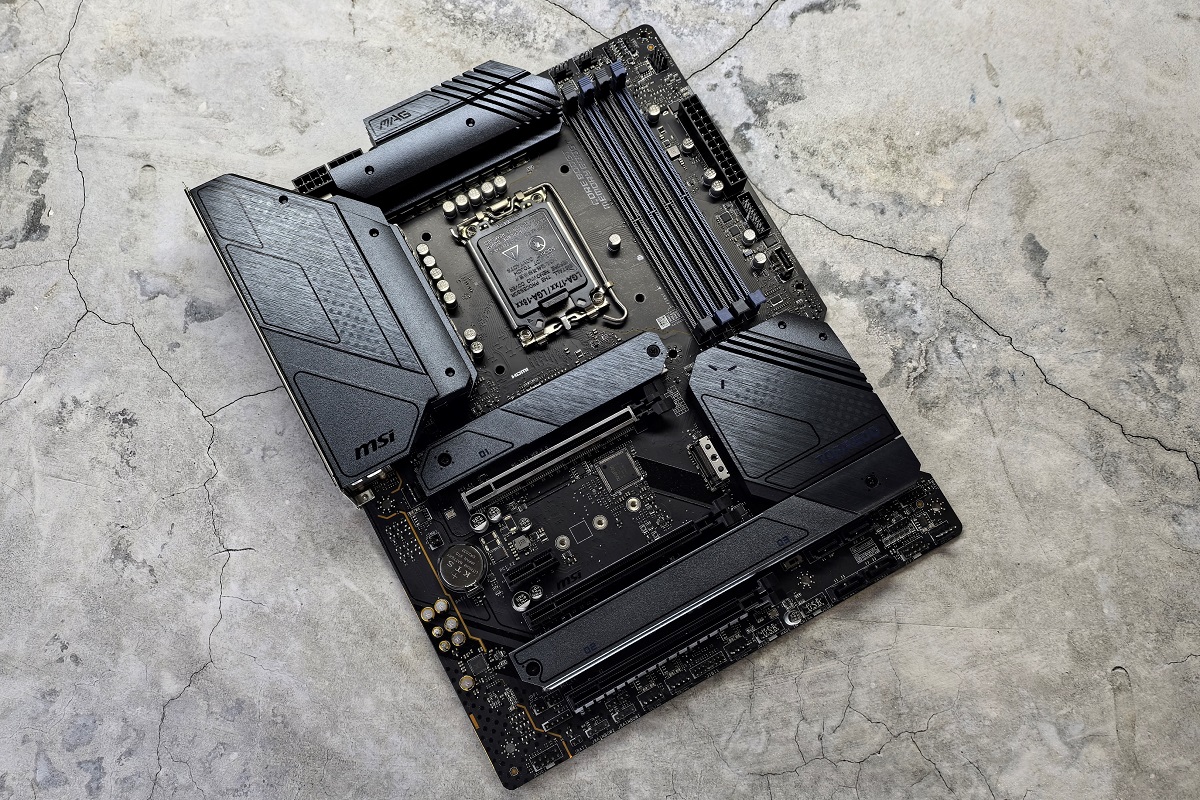

Лицевая сторона сразу привлекает внимание большим количеством радиаторов для охлаждения чипсета, зоны элементов питания и трех из четырех слотов для накопителей M.2. Окрашены радиаторы в серо-синие цвета. Это придает устройству интересную и привлекательную внешность, а за счет минимального количества надписей и каких-либо украшений выглядит она в целом лаконично.

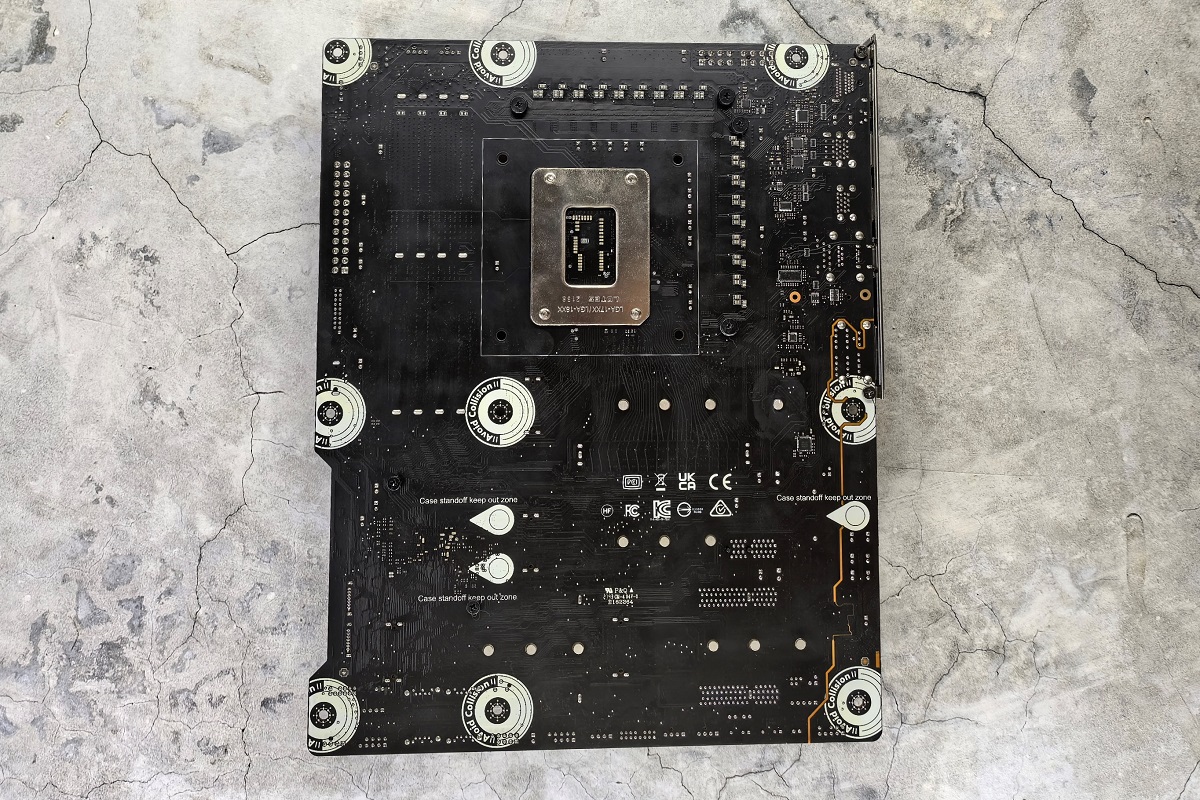

Тыльная сторона практически лишена каких-либо элементов. Единственный интерес здесь представляют несколько винтов, удерживающих радиаторы, а также белые маркеры, указывающие на возможное наличие в корпусе втулок, которые для безопасности платы следует предварительно снять.

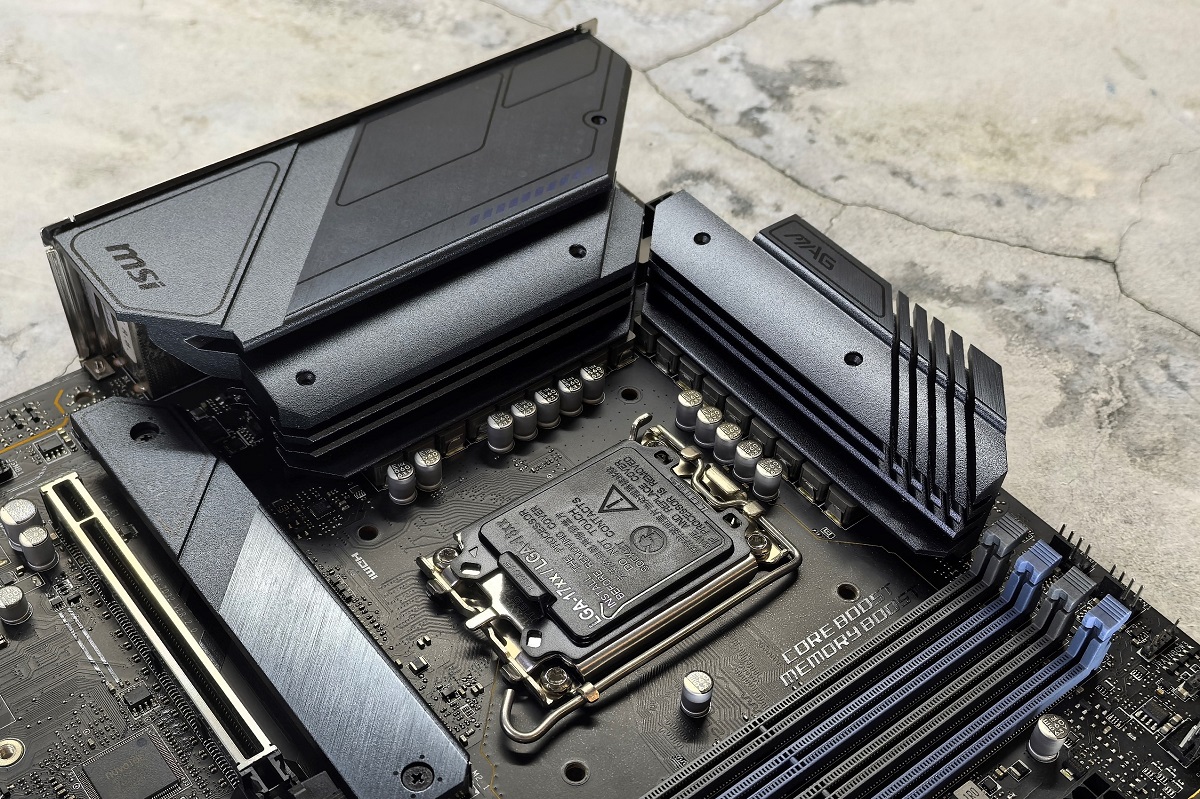

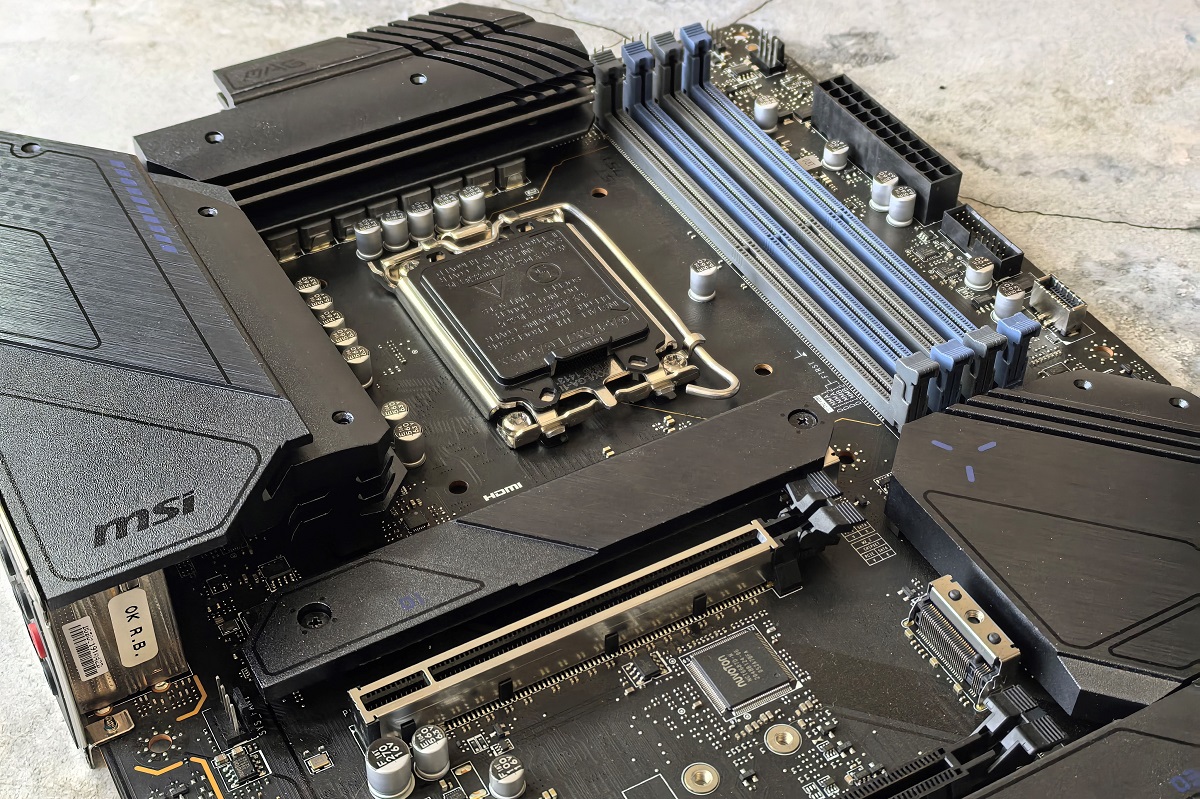

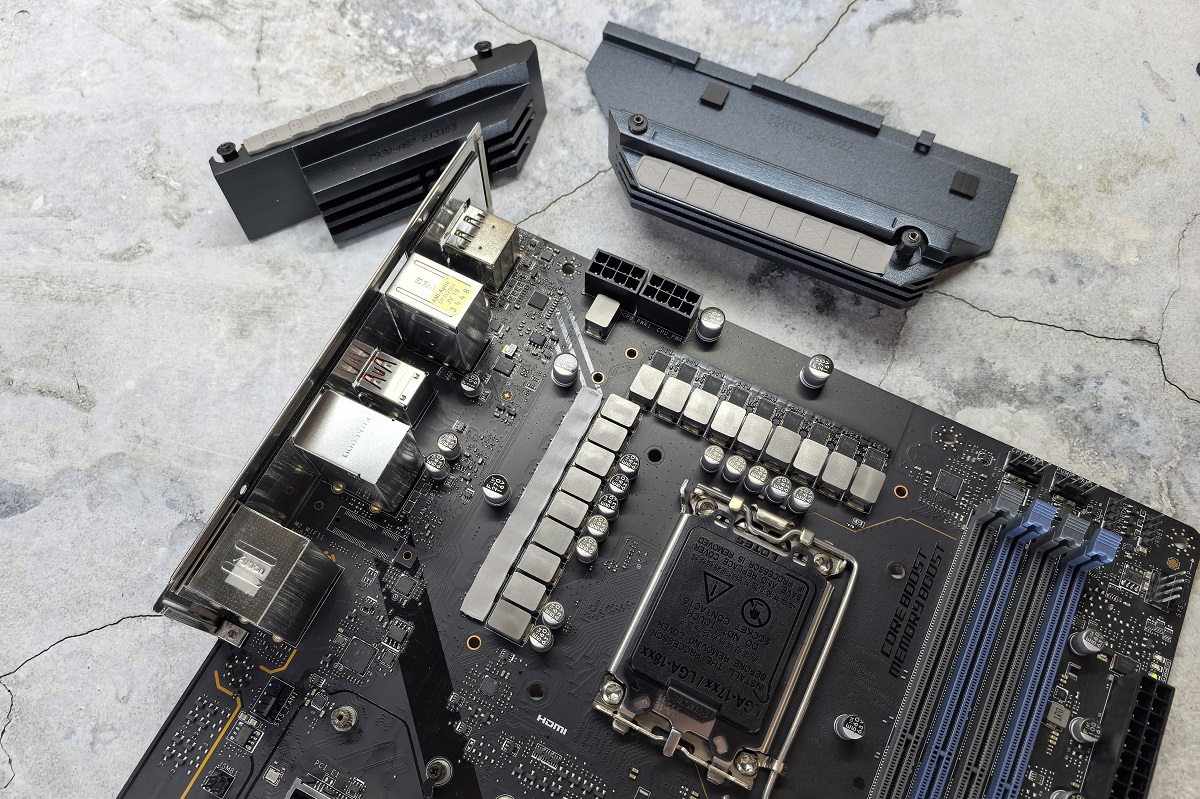

Вернемся к лицевой стороне, в центре которой находится процессорный сокет LGA 1700. Вокруг него установлена внушительная система охлаждения, состоящая из пары крупных радиаторов без тепловой трубки. Они закрывают зону VRM, а более крупный по размерам прячет за собой еще и разъемы тыльной панели. Крепятся радиаторы с помощью винтов с тыльной стороны платы, а изготовлены они из алюминиевого сплава. Термоинтерфейсом в данном случае выступили специальные термопрокладки с теплопроводностью 7 Вт/(м·K).

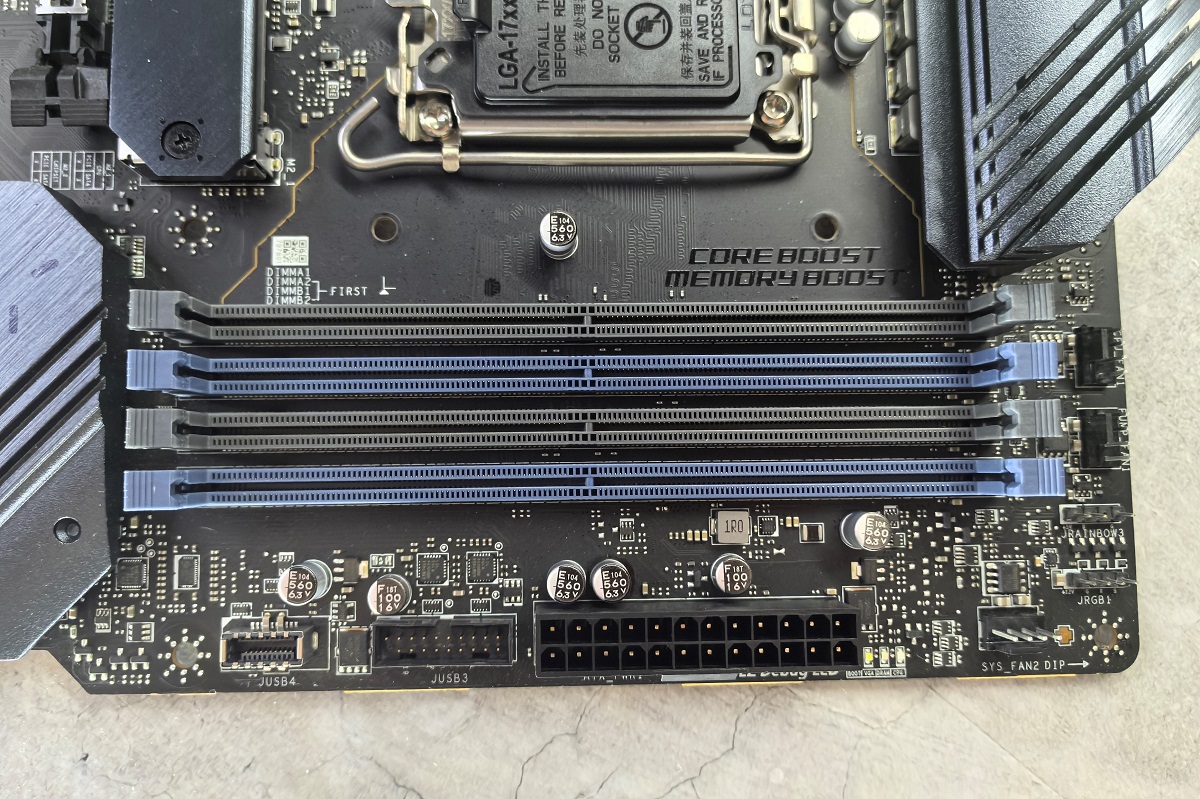

Слева от процессорного сокета находятся четыре слота ОЗУ, окрашенные через один в черные и синие цвета. Сделано это не только из эстетических соображений, но и для упрощения установки модулей при необходимости запускать их в двухканальном режиме. Максимально допустимый объем оперативной памяти составляет 128 Гб. Соответственно, достичь этого можно использованием четырех планок по 32 Гб.

Интересной деталью является небольшая маркировка на плате, сообщающая, что если вы собираетесь использовать только два модуля ОЗУ, то рекомендуется устанавливать их в синие слоты, т.е. второй и четвертый от сокета.

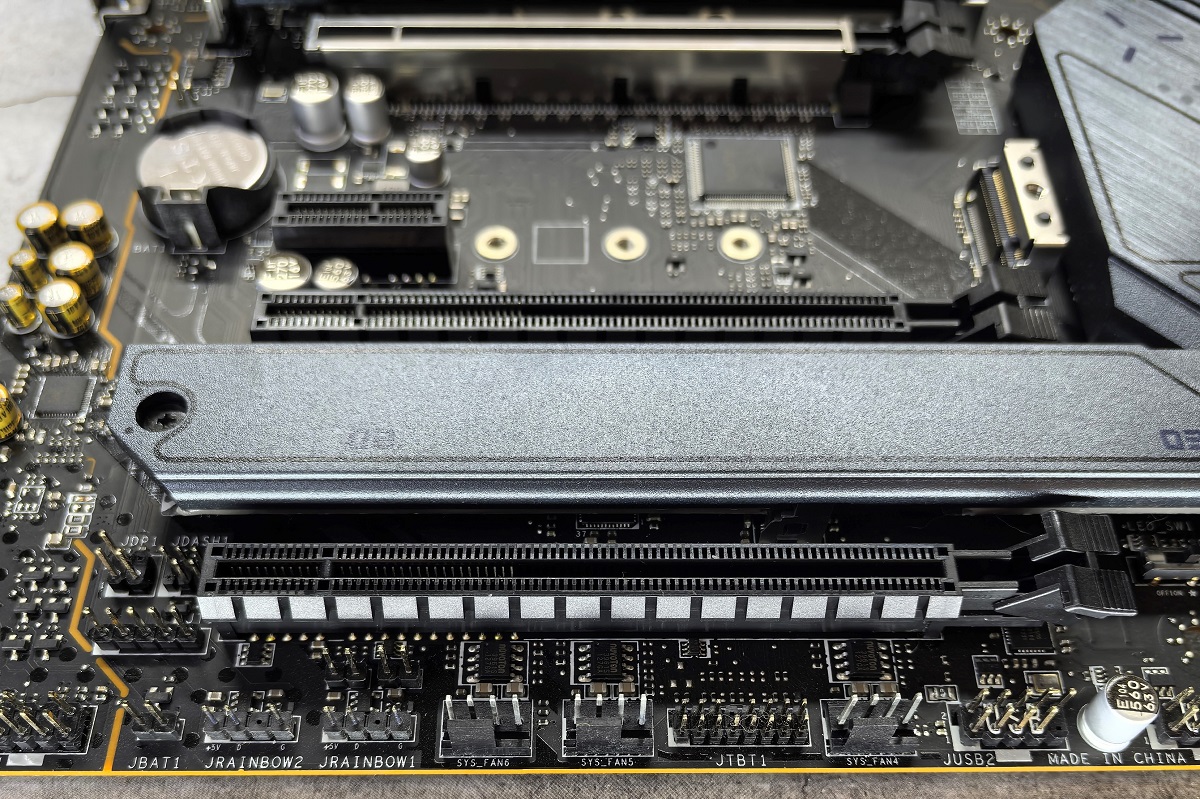

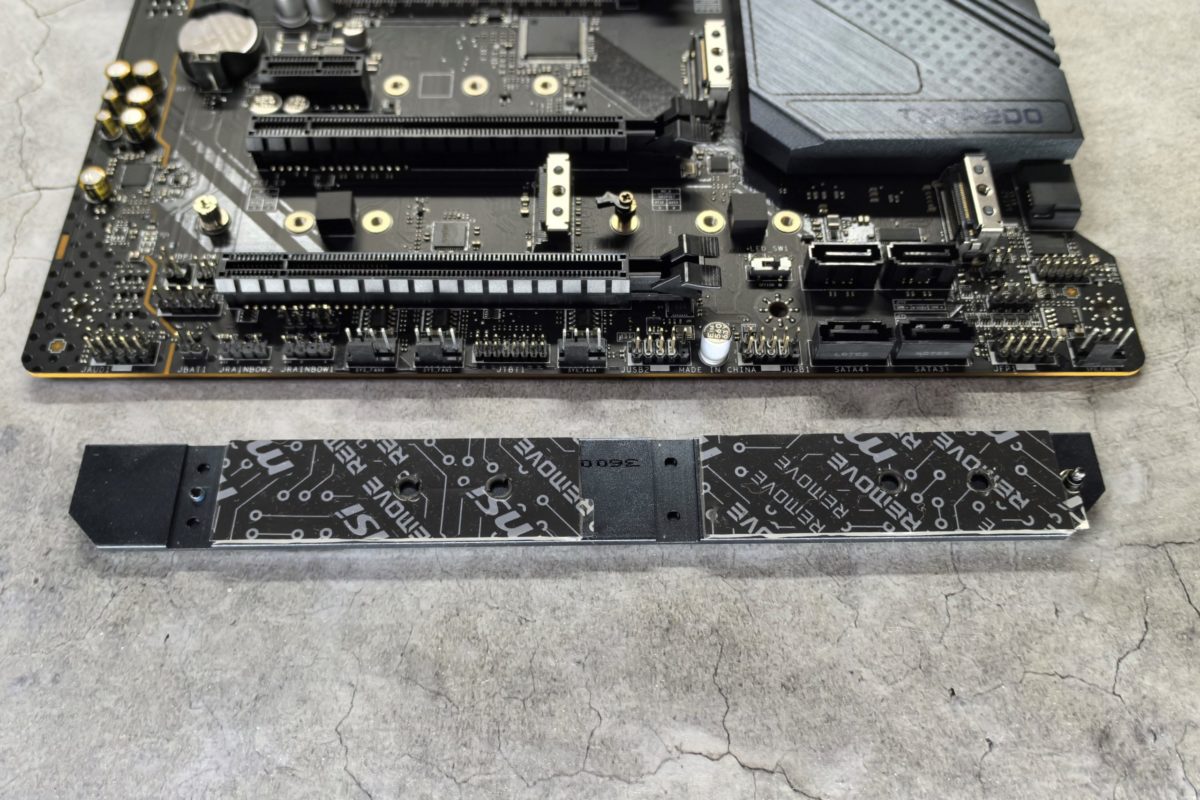

MSI MAG Z690 Torpedo поддерживает установку четырех накопителей типа M.2, о чем легко догадаться по наличию четырех соответствующих интерфейсов подключения. Три из них закрыты радиаторами охлаждения, четвертый таковым не оснащается.

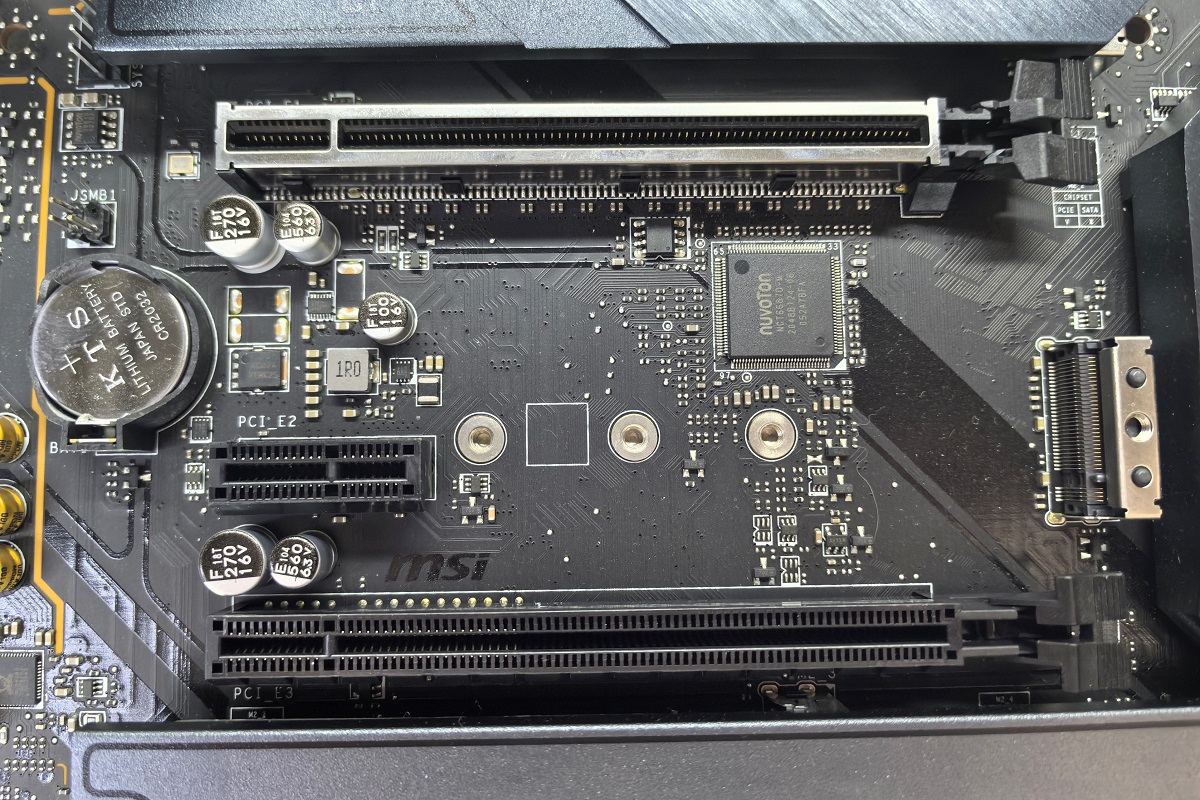

Первый слот находится сразу под процессорным сокетом, радиатор у него есть. Незакрытый слот виден чуть ниже под разъемом PCIe 5.0 x16, а оставшиеся два расположены еще ближе к нижней панели рядом друг с другом. У них предусмотрен один общий радиатор. Все радиаторы изготовлены из сплава алюминия и оснащены ранее упомянутой термопрокладкой, однако из коробки на нее нанесена защитная пленка. Ее необходимо удалить, если вы установите под радиаторы накопители. В противном случае ее следует оставить. Фиксируются радиаторы с помощью пары винтиков, закручивающихся сверху, т. е. демонтаж особых сложностей не вызывает.

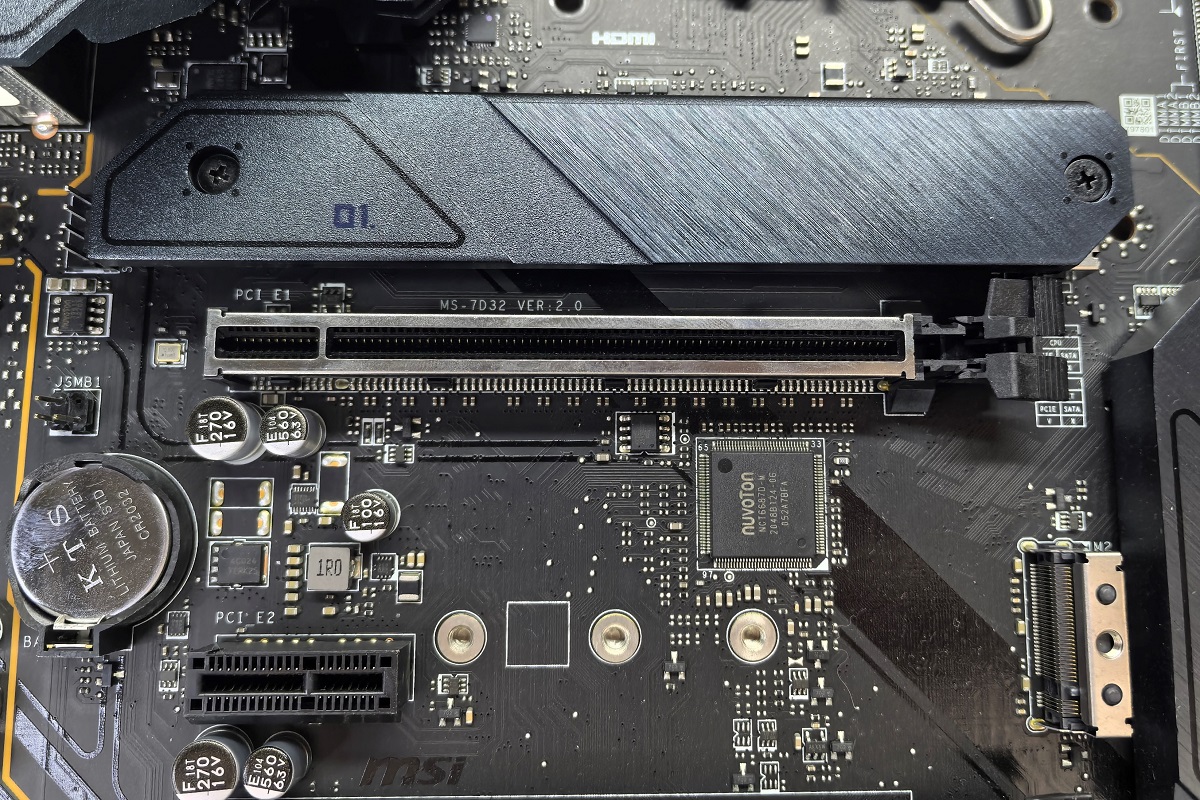

Между верхними слотами M.2 находится разъем PCI-e 5.0 x16, предназначенный для подключения видеокарты. Он интересен наличием стальной рамы по периметру, которая защищает графический адаптер от электромагнитных помех и физических повреждений. Чуть ниже находятся слоты PCI-e x1 Gen3 и PCI-e x16 Gen3. Еще один PCI-e x16 Gen3 помещен под радиатором накопителей M.2. Тройка дополнительных слотов усиливающей рамы не имеет.

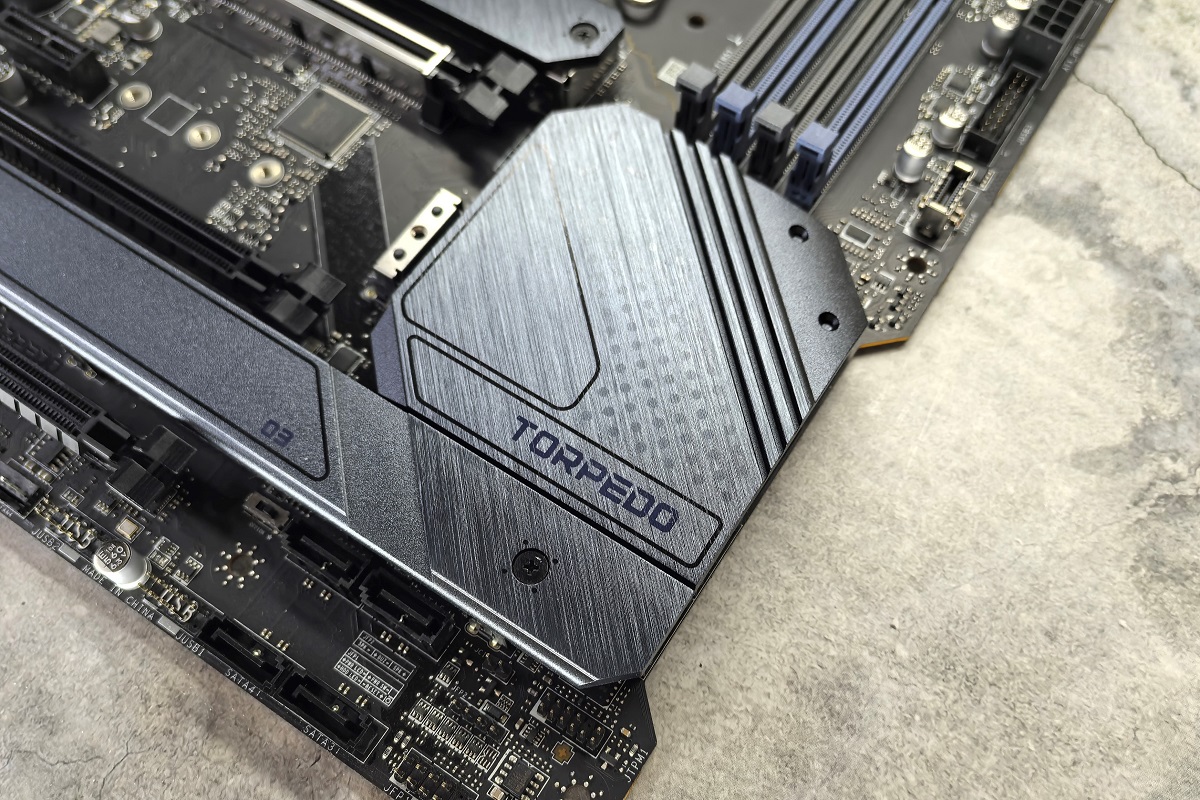

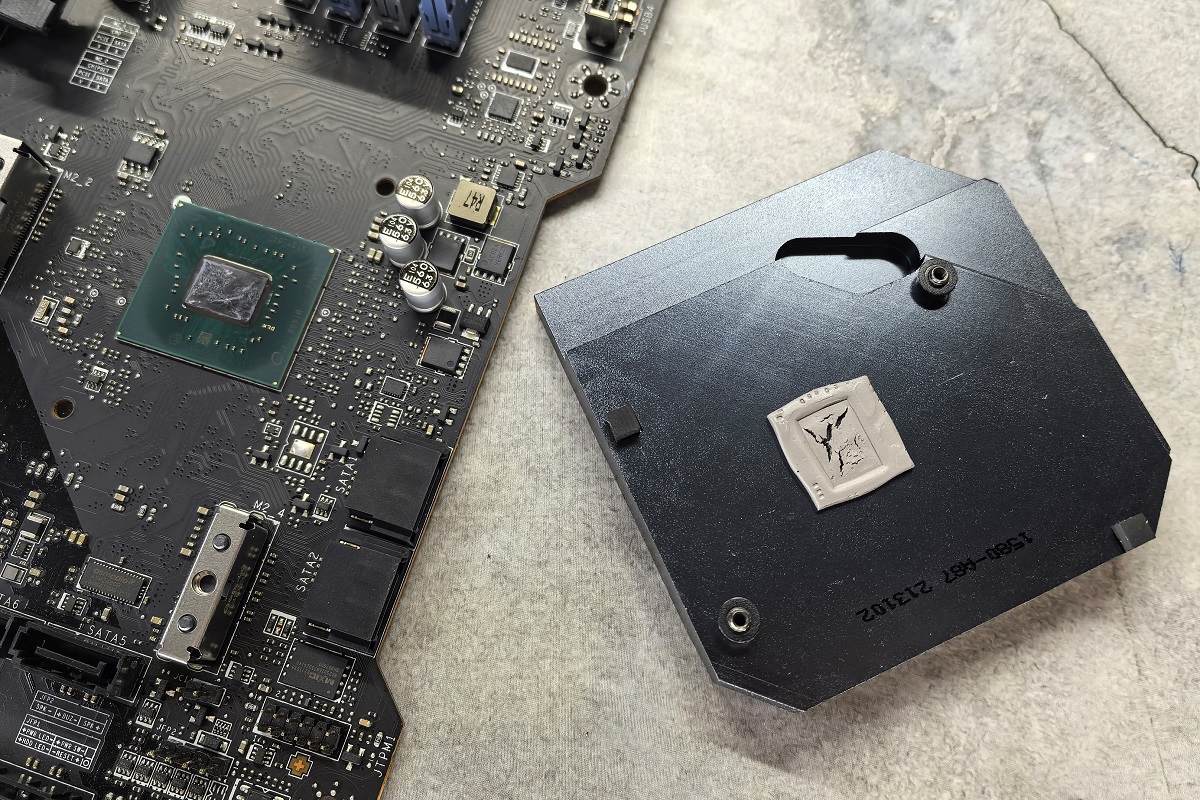

Заключительный квадратный радиатор с тремя срезанными углами находится снизу справа. Он закрывает чипсет Intel Z690, а фиксируется винтами с тыльной стороны платы. Материал исполнения и термоинтерфейс всё те же – алюминий и термопрокладка.

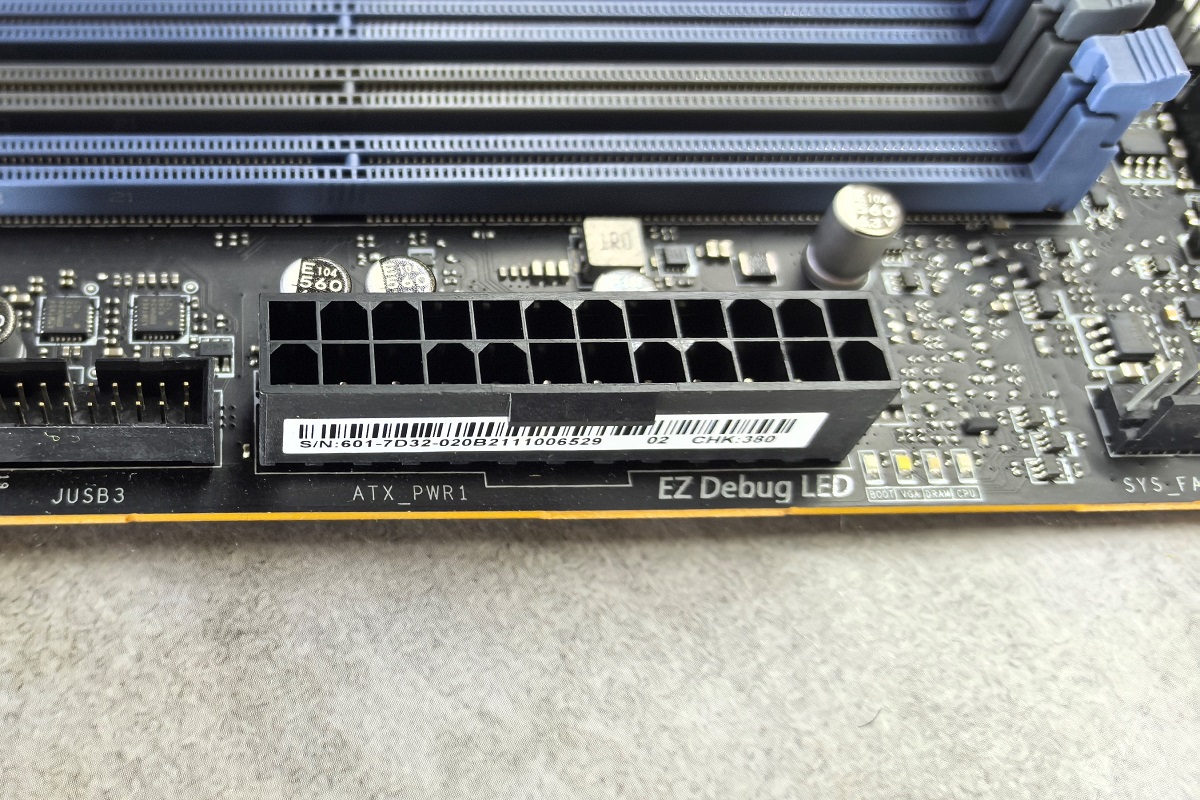

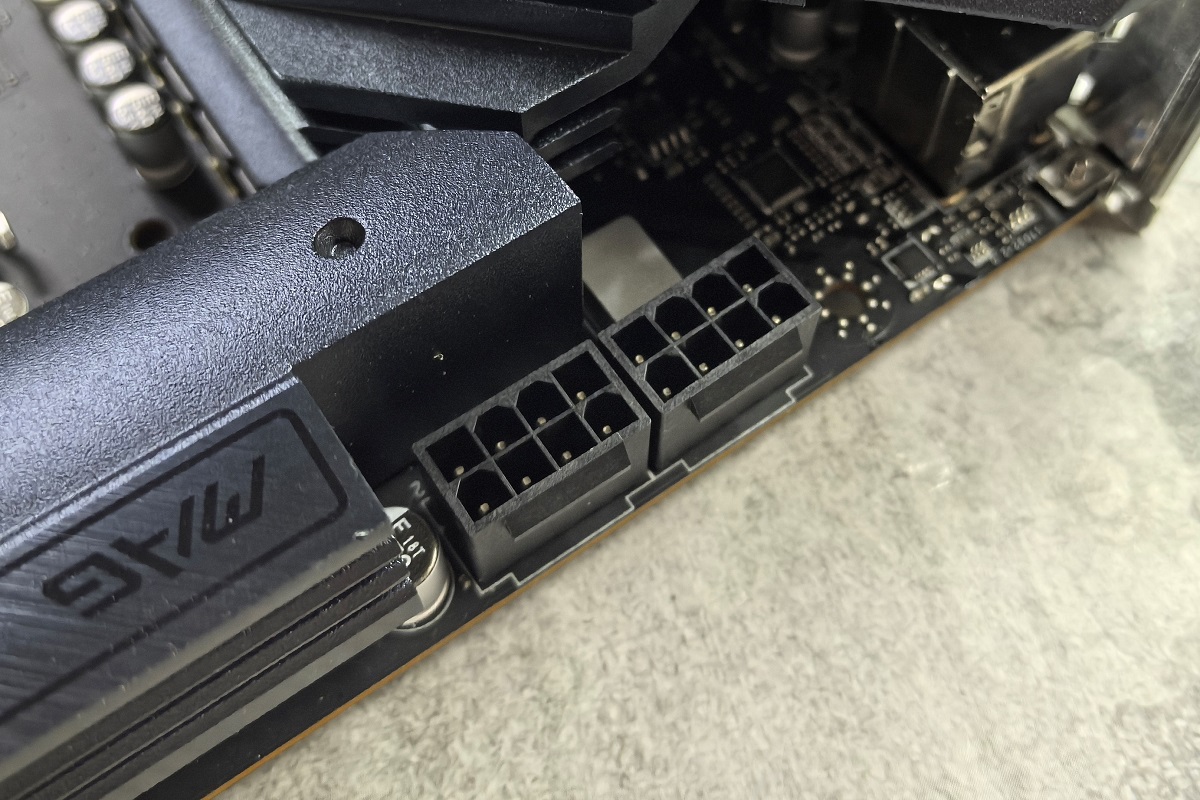

Питание на материнскую плату подается через основной коннектор ATX 24 pin и пару дополнительных ATX 8 pin. Данное сочетание применяется в производительных материнских платах, рассчитанных на разгон процессора. Соответственно, основной коннектор расположен справа, дополнительные – сверху слева.

Подсистема питания выполнена по схеме 16+1+1, управляет которой восьмиканальный ШИМ-контроллер MPS MP2690. Она гарантирует стабильную работу под любыми нагрузками. Этому же способствуют силовые модули Monolithic Power Systems MP87992, обеспечивающие на протяжении длительного времени стабильную нагрузку в 70 А.

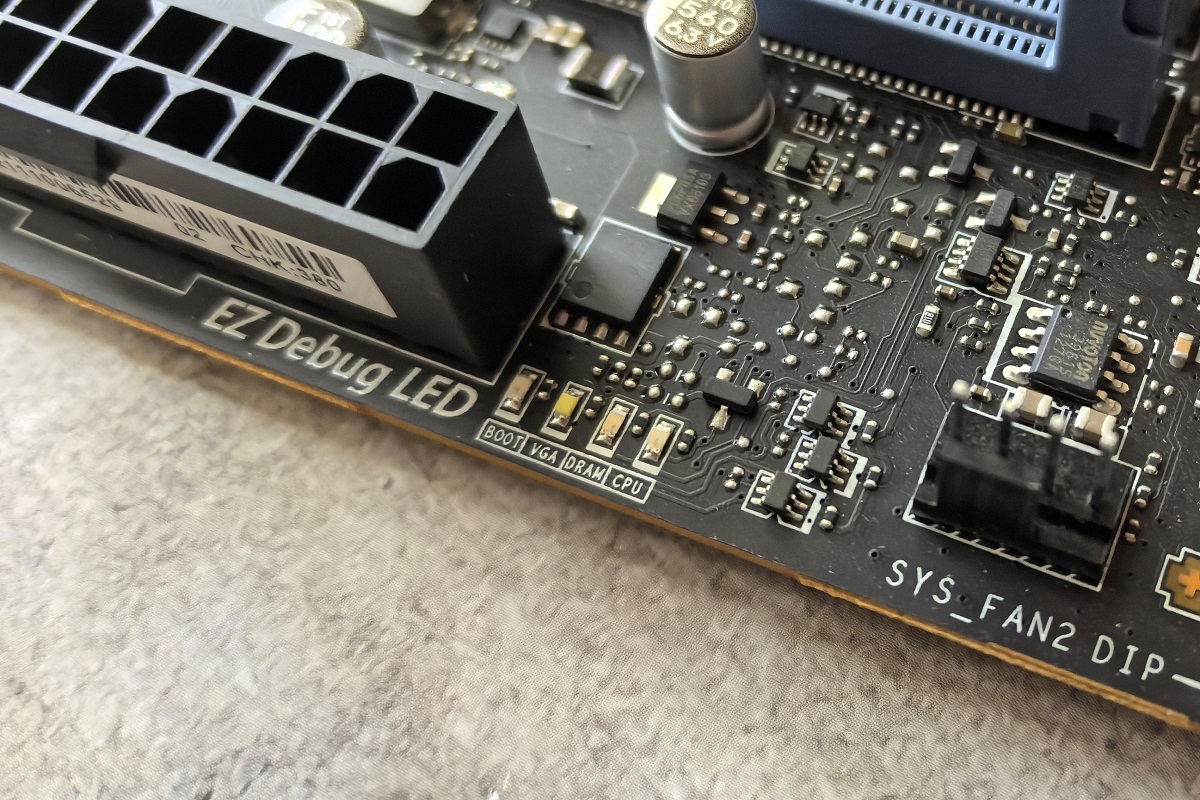

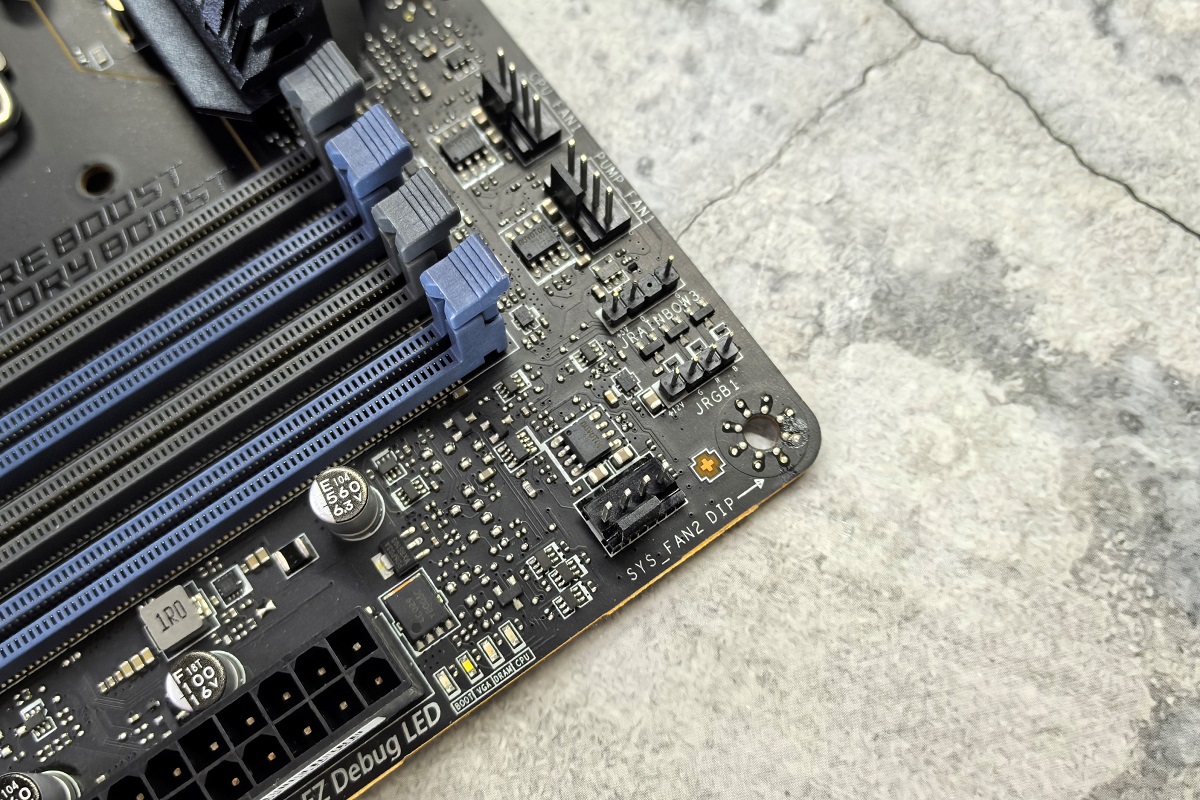

Правый верхний угол занят четырьмя светодиодами состояния, двумя коннекторами для подключения подсветки, разъемом для подсоединения процессорного кулера, помпы СЖО и одного корпусного вентилятора.

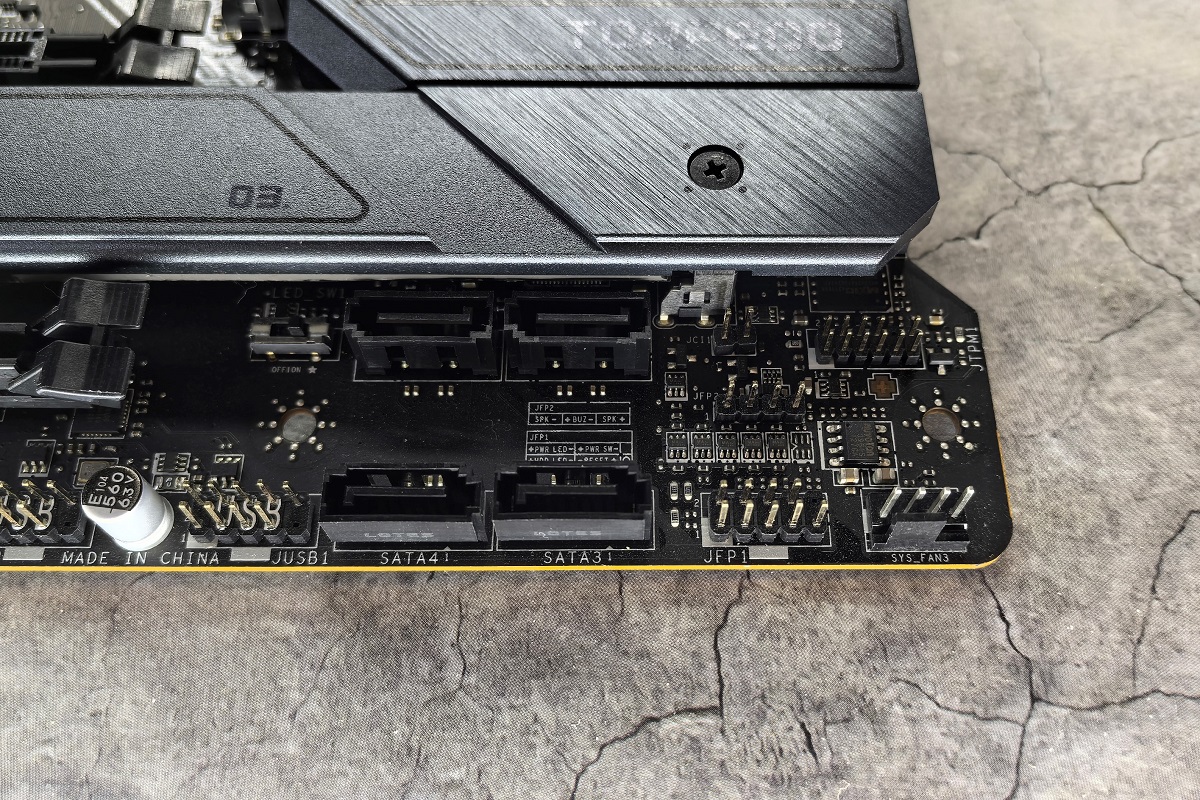

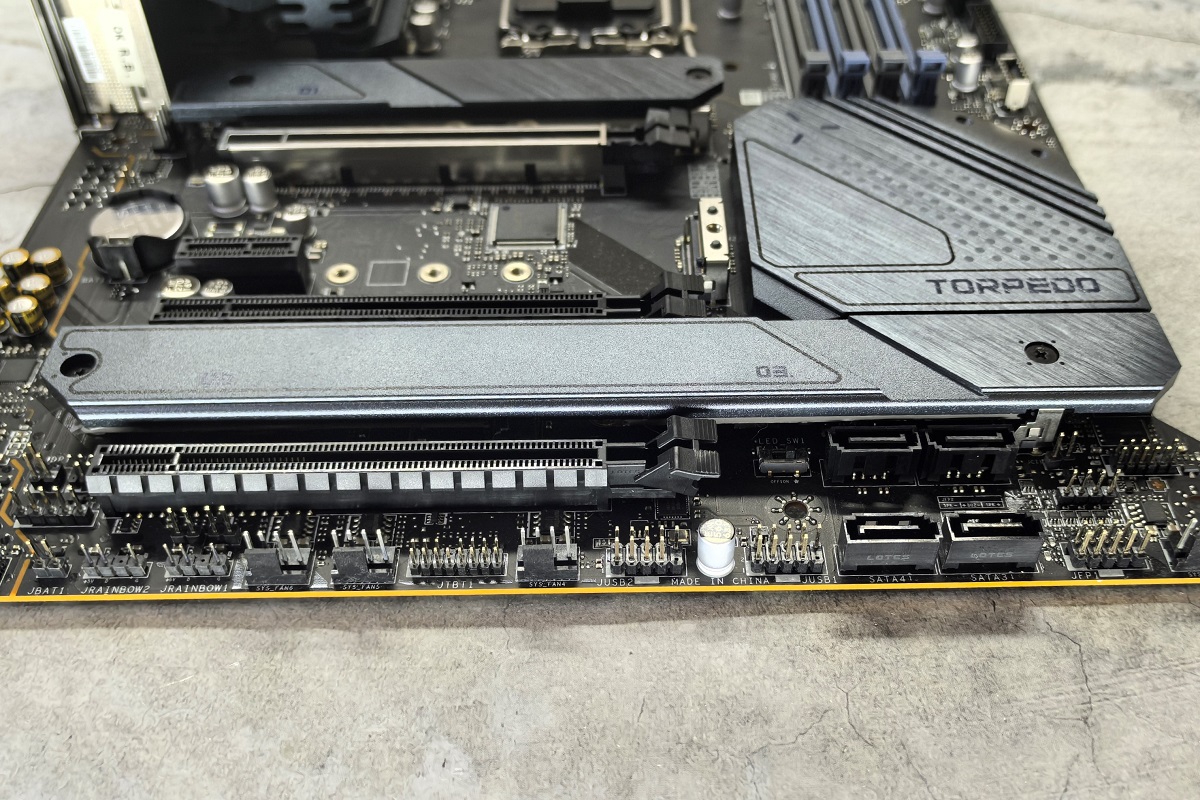

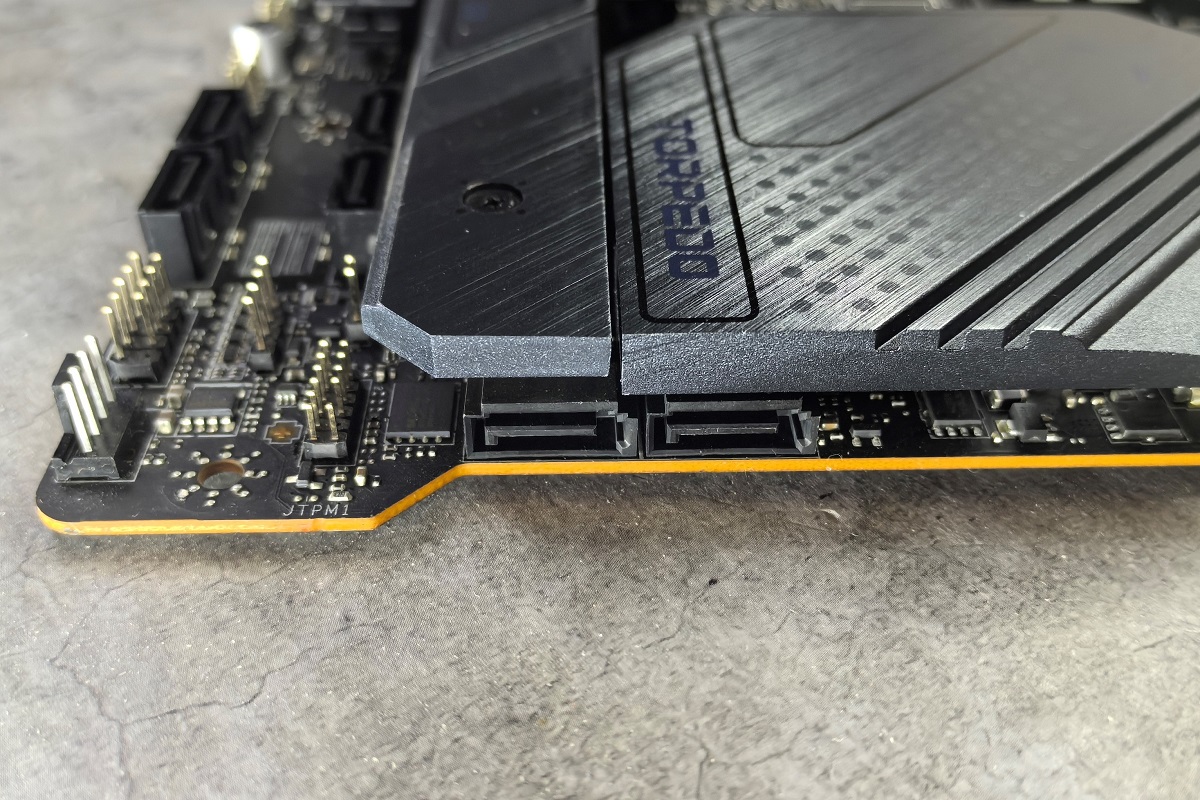

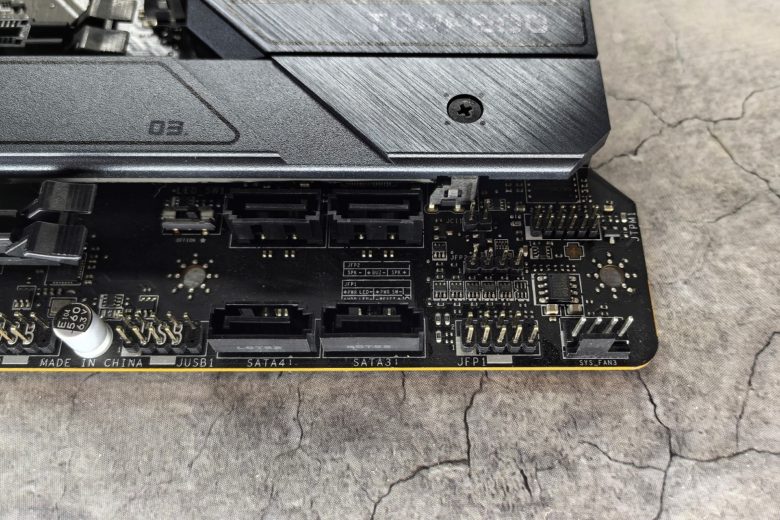

Для подключения накопителей 2.5 и 3.5 дюйма предусмотрены шесть SATA-портов 6 Gb/s. Два из них находятся сбоку справа под радиатором чипсета, оставшиеся четыре расположены снизу.

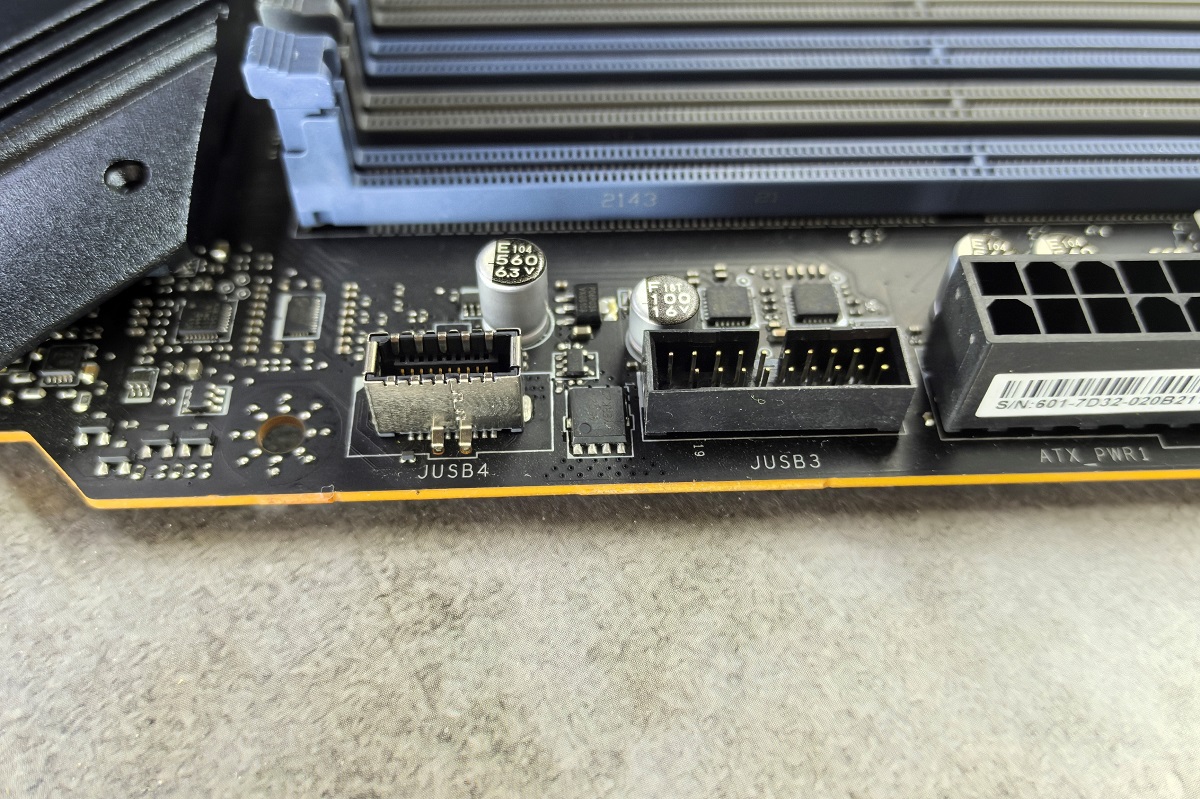

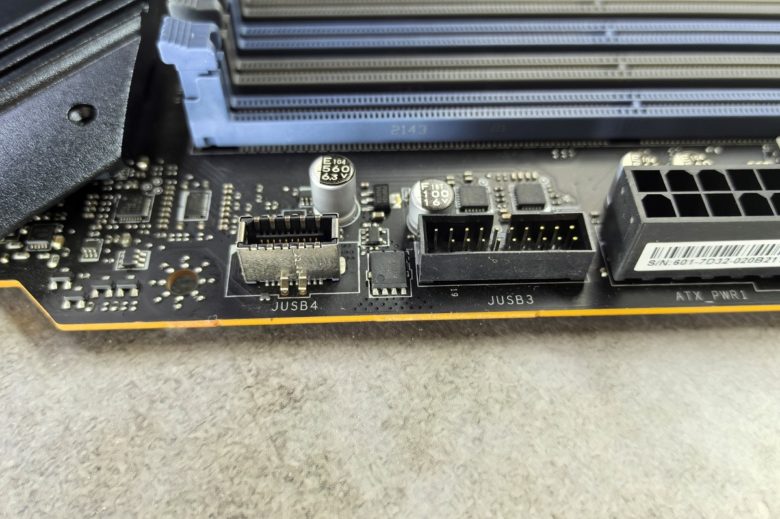

Над боковыми SATA-портами находятся коннекторы для подключения портов USB 3.2 Gen2 и одного USB 3.2 Gen1, снизу в углу установлены разъемы для подсоединения передней панели корпуса (индикаторы и кнопки). Далее следуют коннекторы для вентилятора и TPM-модуля.

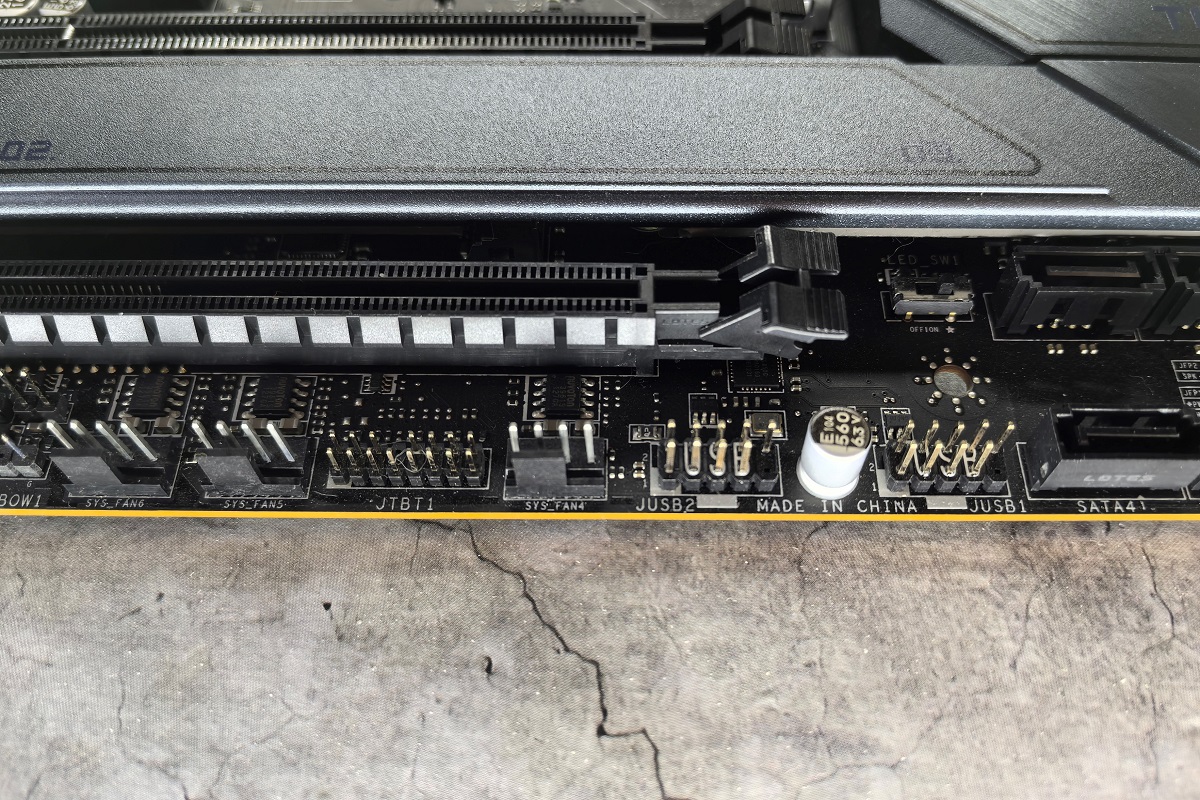

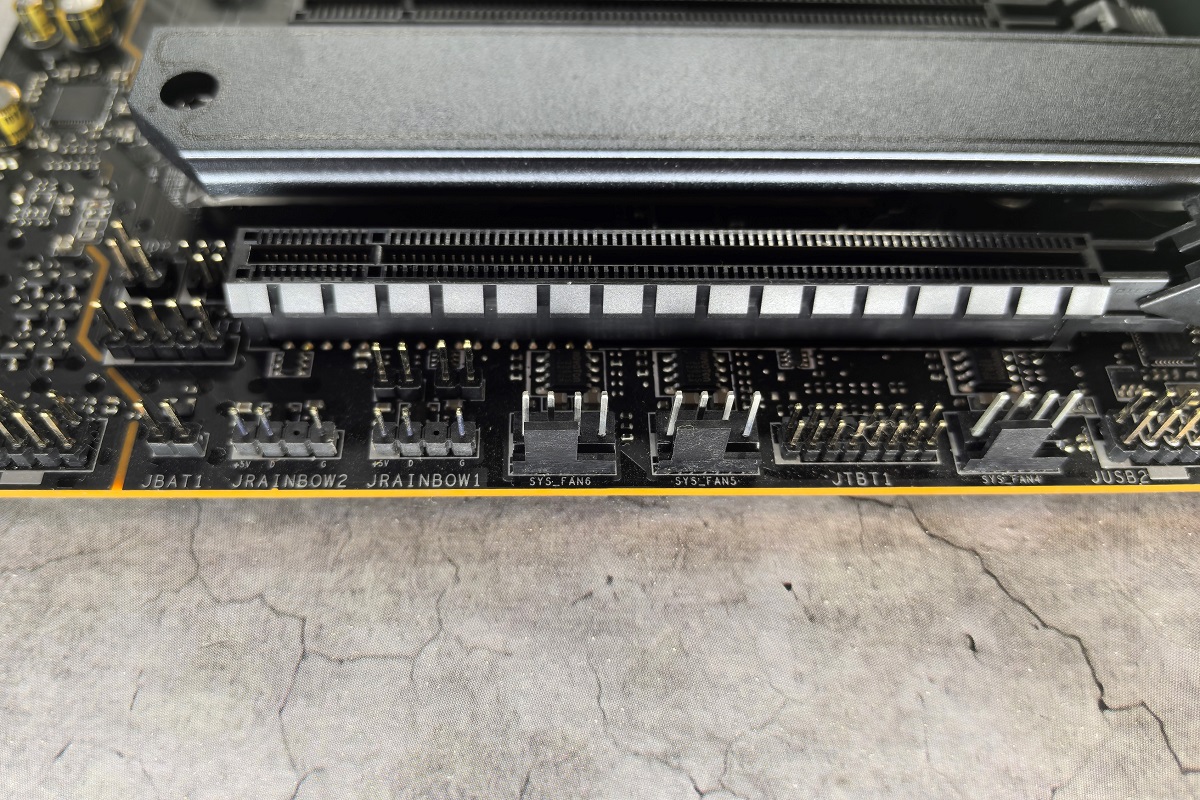

Слева от нижних SATA-портов протянулась цепочка разъемов, через которые подключаются два модуля подсветки, еще три кулера, пара USB 2.0 и внешняя плата Thunderbolt. Здесь же видны контакты для сброса BIOS и физический рычажок для отключения всей подсветки.

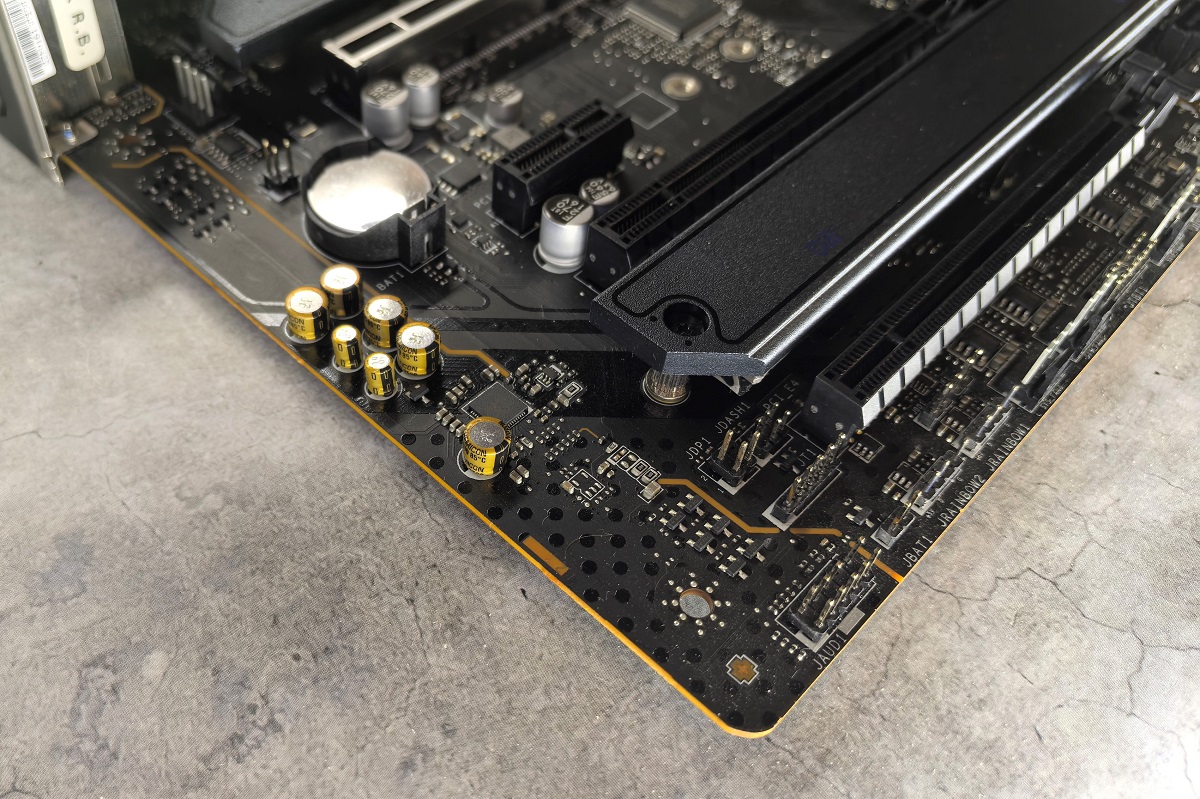

Левый нижний угол, отделенный желтой линией, занимает звуковая подсистема. На ней, помимо усилителя и конденсаторов, виден разъем для подключения аудиоинтерфейса на лицевой стороне корпуса.

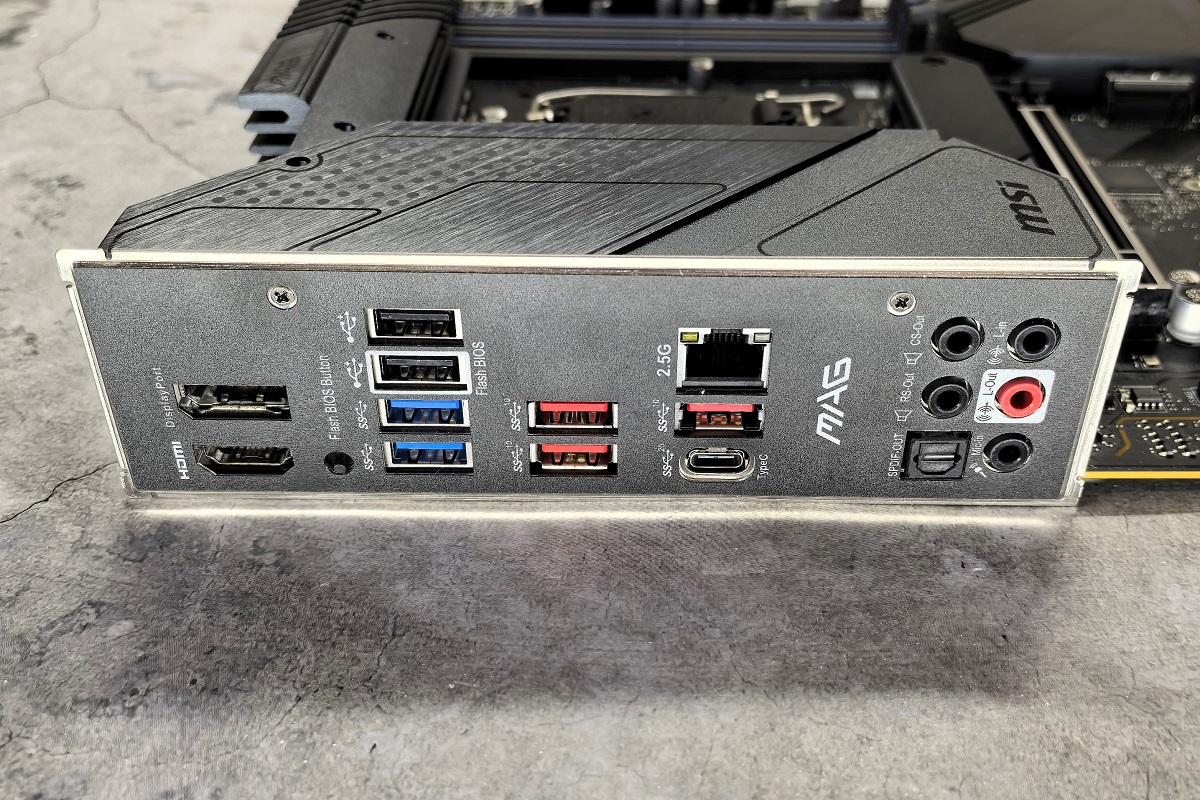

Задняя панель платы радует широким списком интерфейсов. В него входят:

• два USB 2.0;
• два USB 3.2 Gen1;
• три USB 3.2 Gen2;
• один USB 3.2 Type-C Gen2х2;
• один сетевой разъём RJ-45;
• пять аудиоразъёмов 3.5;
• один оптический выход S/PDIF;
• один HDMI;
• один Display Port;
• кнопка BIOS Flashback.

В целом, материнская плата MSI MAG Z690 Torpedo является интересным устройством. Она радует оригинальным дизайном, серьезной системой питания, солидным охлаждением и большим количеством портов. В последнем случае приятным бонусом является четкая и понятная маркировка, значительно упрощающая процесс подключения комплектующих.

Особенности

MSI MAG Z690 Torpedo – это материнская плата с актуальным сокетом LGA 1700, что позволяет подключать к ней процессоры Intel Core 12-го и более свежих поколений, среди которых есть как решения начального уровня, так и модели для сборки мощных игровых систем. Кроме того, в устройстве применяется технология Core Boost, подразумевающая усовершенствованную подсистему питания и оптимизированную разводку компонентов. В совокупности они обеспечивают точную регулировку напряжения питания процессора, что помогает его разгонять. Для этого в BIOS предусмотрена специальная программа. Напомню и о том, что материнская плата оборудована увеличенным радиатором, снижающим температуру нагрева системы питания, позволяя добиться максимального уровня производительности.

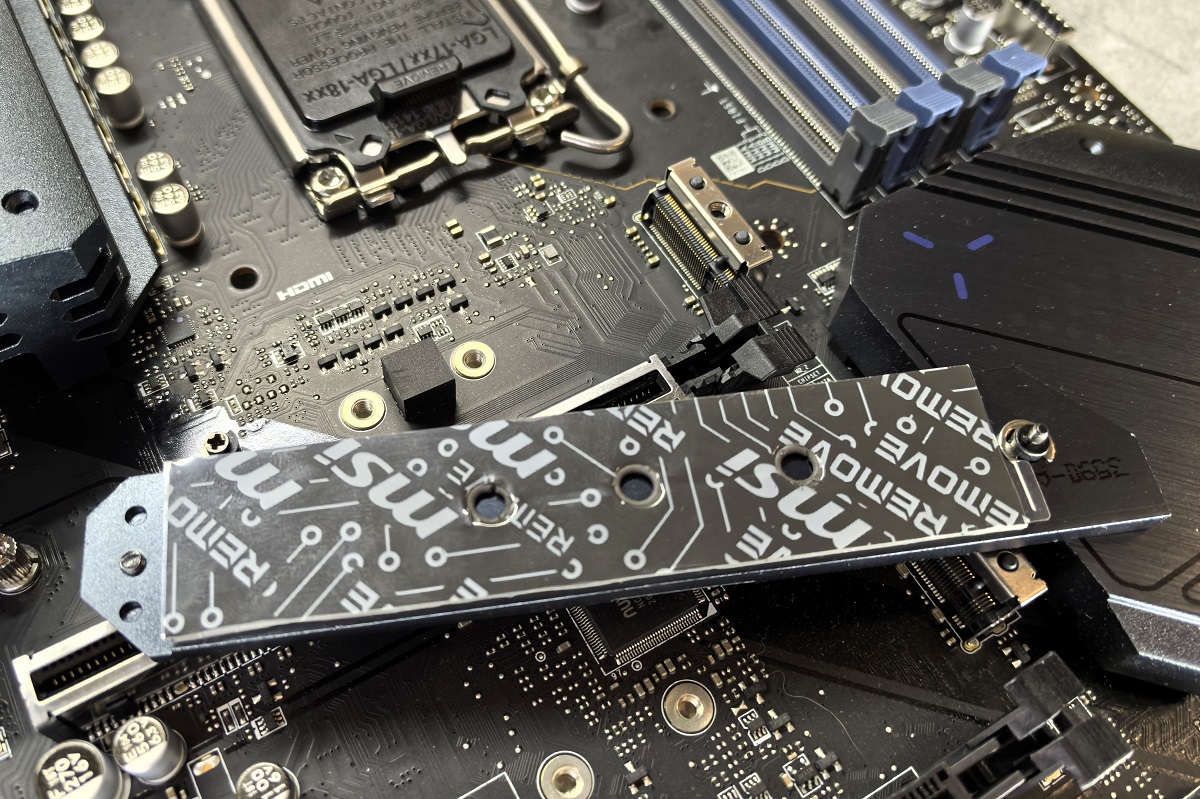

Аналогичные радиаторы есть и у трех слотов для накопителей M.2. Данная технология получила название M.2 SHIELD FROZR, а ее задача заключается в том, чтобы снизить нагрев и не дать быстрым накопителям автоматически сбрасывать скорость передачи данных. Для мониторинга и контроля работы системы охлаждения модель поддерживает соответствующие инструменты, которыми можно воспользоваться как в BIOS, так и в фирменной программе MSI Center.

Раз уж речь зашла об охлаждении, то следует знать о том, что MSI MAG Z690 Torpedo входит в группу комплектующих DIY 2.0, подразумевающую оптимизацию корпусов, материнских плат, кулеров и СЖО для создания единой экосистемы, в которой вы сможете без особых усилий организовать эффективное охлаждение. Иными словами, все упомянутые комплектующие не просто совместимы друг с другом, но и созданы таким образом, чтобы максимально упростить их совместное использование.

Следующие преимущества — поддержка памяти DDR5 и интерфейса PCI-e 5.0.

Говоря об оперативной памяти, нельзя обойти стороной наличие четырех слотов для ее установки, что позволяет добавить сюда до 128 Гб. При этом модель поддерживает двухканальный режим и планки с частотой до 6400 МГц в разогнанном режиме. Всё это позволяет добиться более высокой производительности. Также устройство радует наличием фирменной технологии MSI Memory Boost, обеспечивающей стабильную работу памяти на максимальной скорости, а дабы сделать процесс разгона проще для не самых опытных пользователей, в BIOS этой модели вшита поддержка XMP-профилей, которые проводят эту процедуру автоматически.

Если вернуться к интерфейсу PCI-e 5.0, то не будет лишним напомнить, что он обеспечивает скорость передачи данных до 128 Гб/с, и это вдвое быстрее, чем у предыдущего поколения. Помимо этого, слот PCI-e 5.0 здесь усовершенствованный. При его создании использовалась технология Surface Mount Technology (SMT), благодаря которой удалось уменьшить помехи и электрические шумы.

Помимо вышеперечисленного, плата имеет высокий уровень безопасности. Как упоминалось в начале текста, ее печатная часть состоит из шести слоев с увеличенным содержанием меди. Это повышает прочность и лучше рассеивает тепло. Слот PCI-e Steel Armor имеет дополнительную пайку и стальную отделку. Это снижает риск поломок при использовании массивных видеокарт, а также защищает от электромагнитных помех. Помимо этого, в устройстве используется двойная электрозащита в виде двух слоев пайки около крепежных отверстий. Они защищают от статического электричества.

Среди прочих особенностей следует выделить поддержку большого количества софта для мониторинга и управления системой, наличие множества современных портов для обеспечения высокой скорости передачи данных и способности платы обеспечить качественное звучание за счет встроенного аудиокодека Realtek ALC4080 (поддержка форматов от 32бит/192 кГц до 32бит/384 кГц по всем интерфейсам).

В завершение разговора о достоинствах модели отметим продуманную конструкцию платы для упрощения сборки. В частности, тыльная сторона оборудована маркерами, напоминающими о возможном наличии в корпусе лишних крепежных стоек, которые могут привести к повреждению платы. Защелки PCI-e имеют увеличенный размер, поэтому устанавливать и снимать расширительные платы теперь проще, а фирменный зажим MSI EZ M.2 упрощает установку M.2 SSD, устраняя необходимость фиксировать накопители винтами. Всe это дополняет диагностическая система EZ Debug LED, представленная четырьмя светодиодами для индикации неправильной работы тех или иных узлов ПК, а также кнопка EZ LED Control, отключающая на аппаратном уровне всю подсветку в корпусе.

Программное обеспечение и BIOS

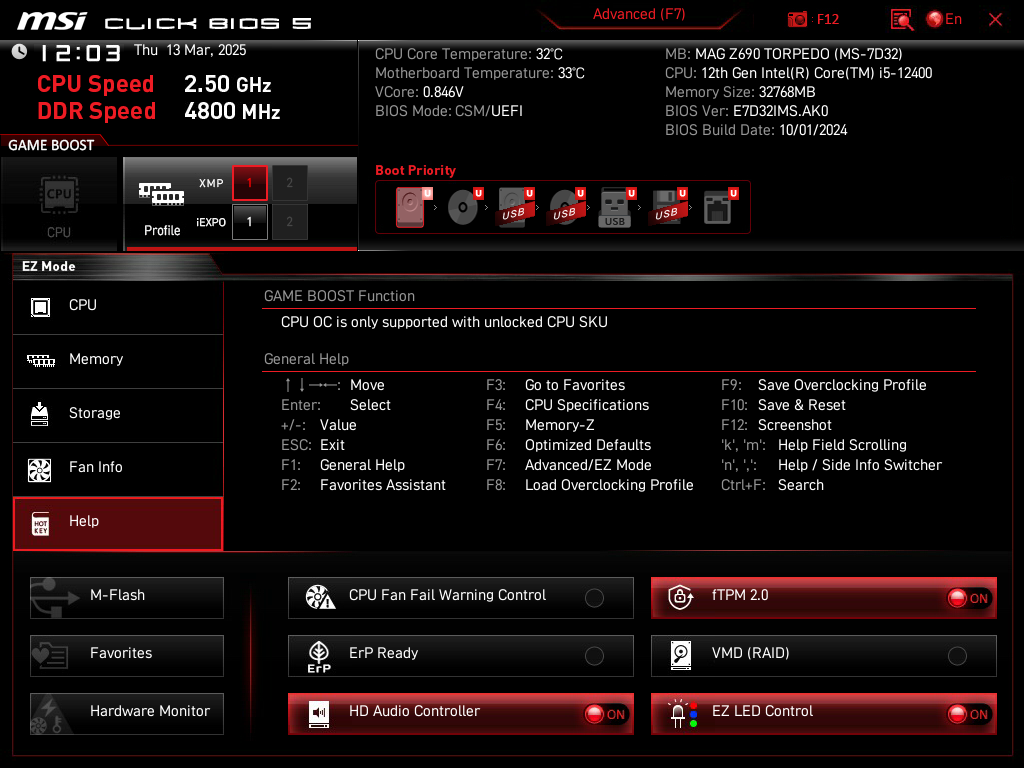

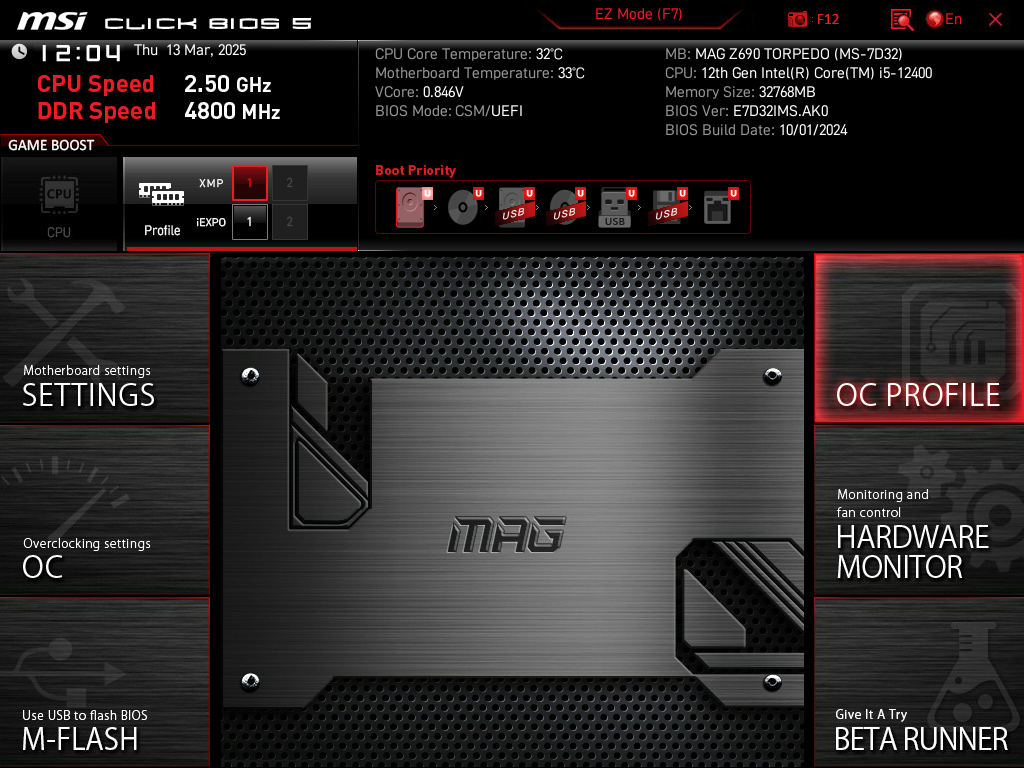

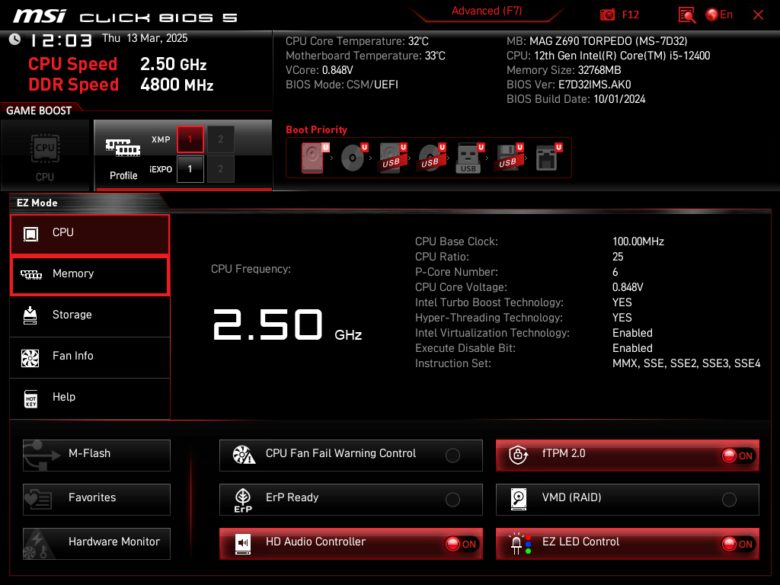

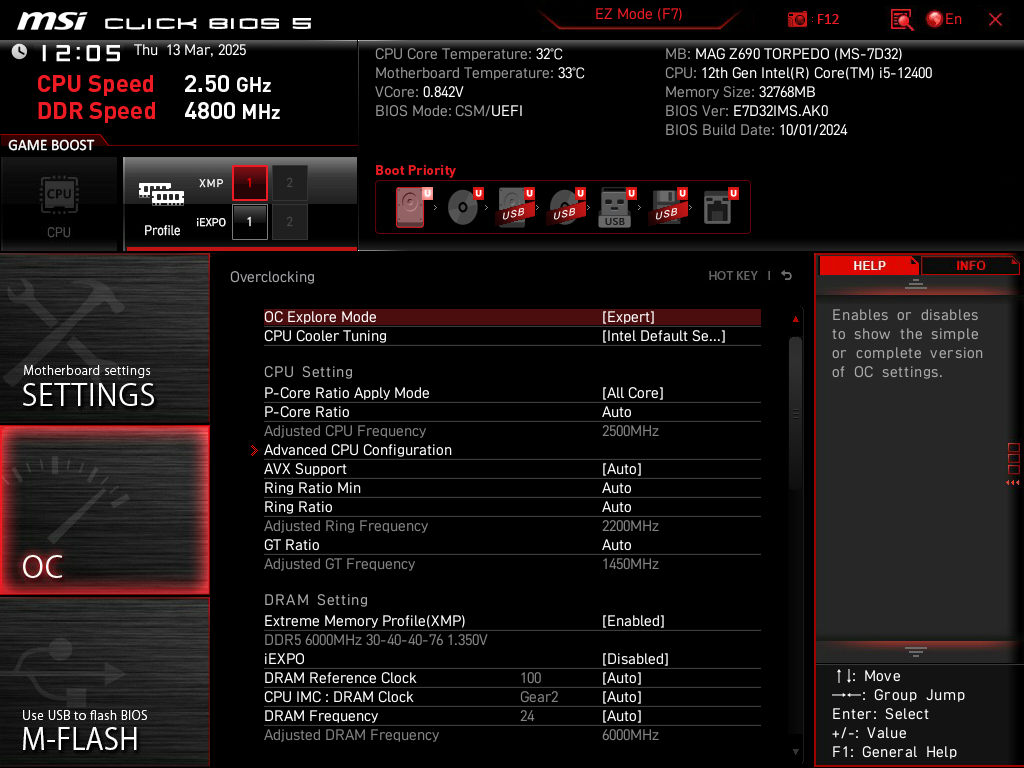

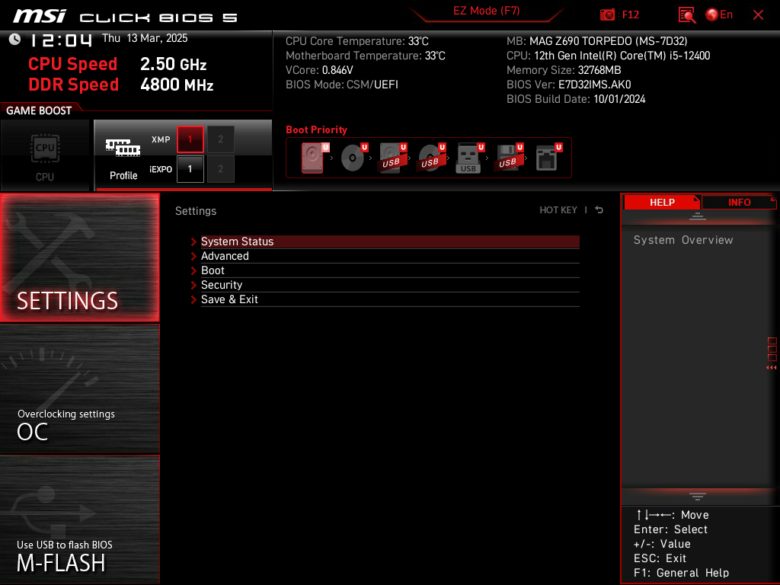

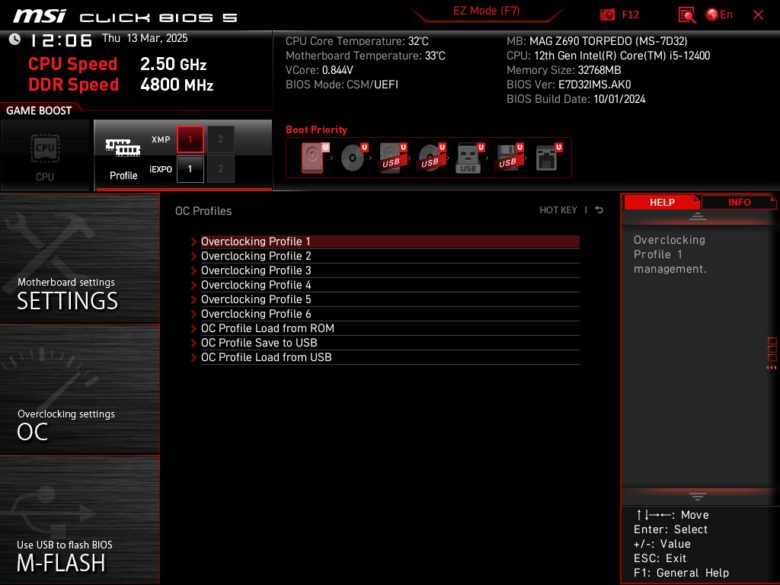

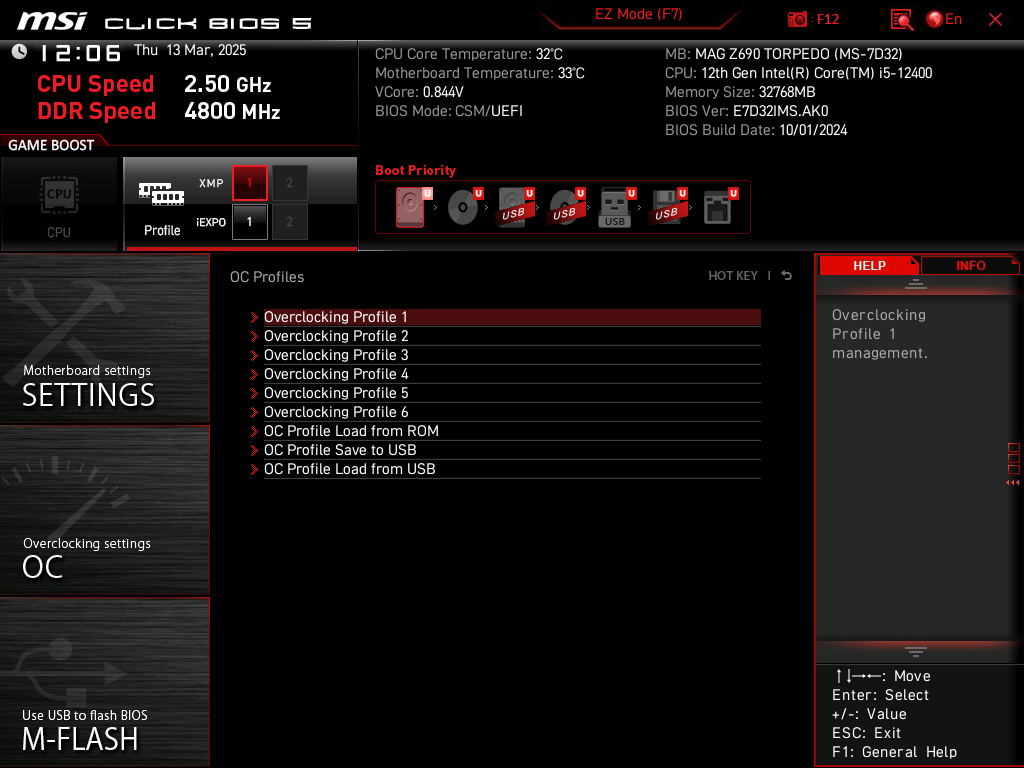

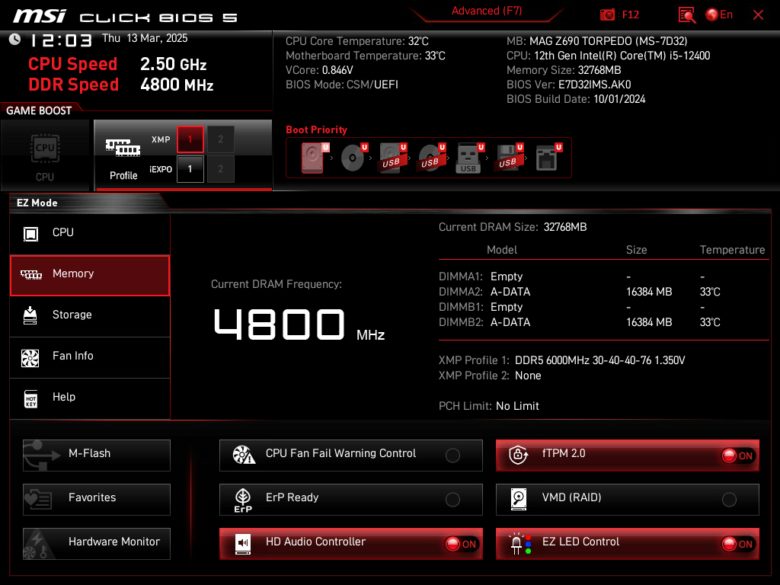

BIOS материнской платы MSI MAG Z690 Torpedo представлен двумя режимами: упрощенным (EZ Mode) и расширенным (Advanced). Первый подойдет для не самых продвинутых пользователей, второй – выбор профессионалов и энтузиастов, хорошо разбирающихся в настройках и стремящихся получить их в максимальном количестве. Переключение между режимами осуществляется клавишей F7.

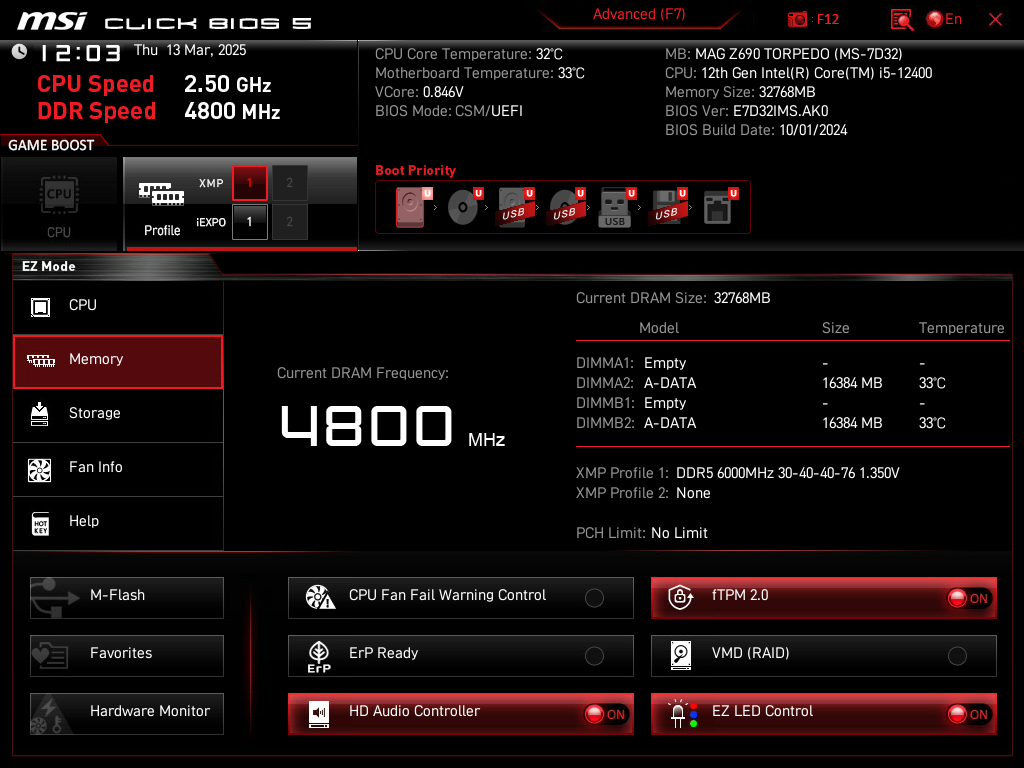

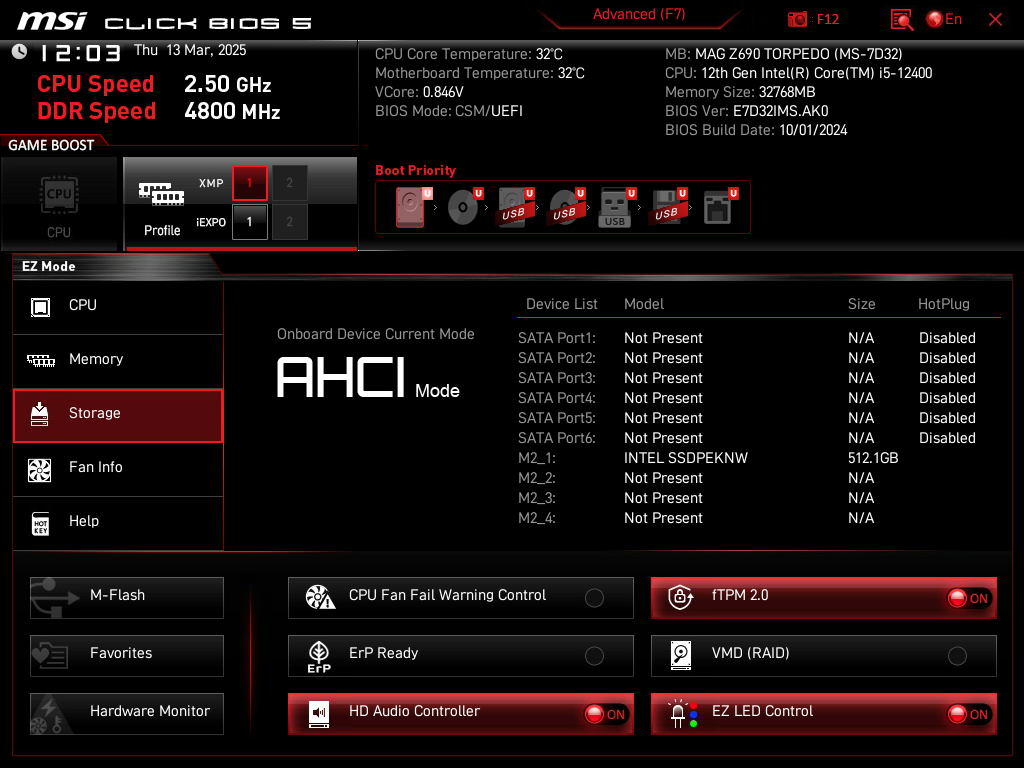

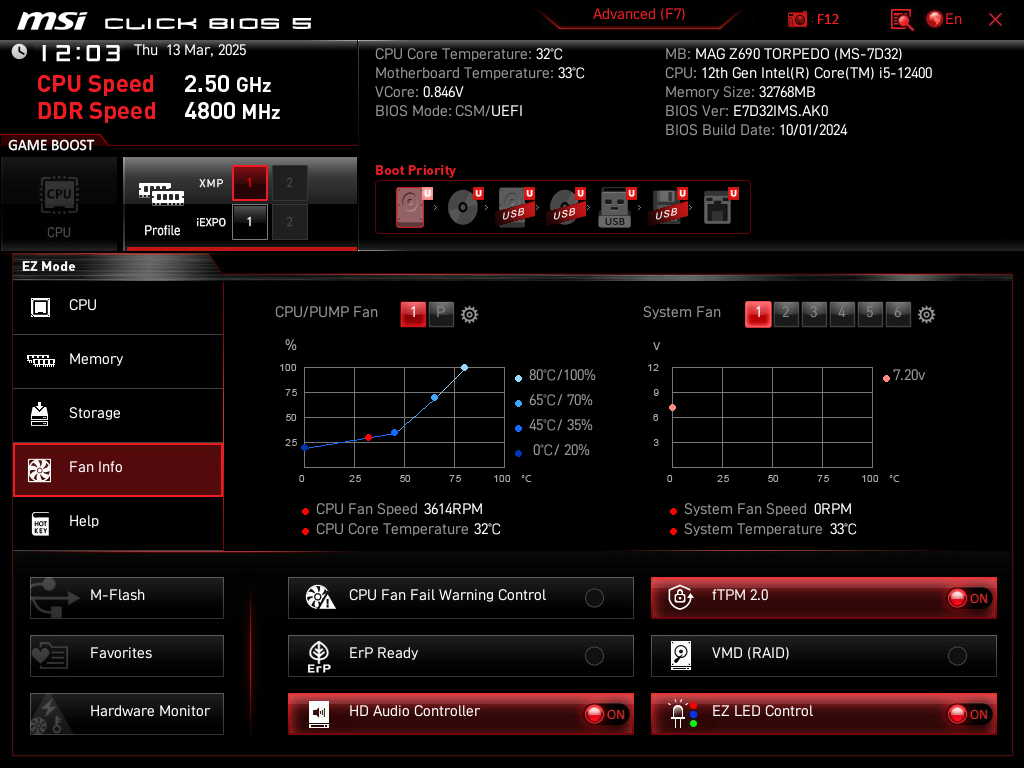

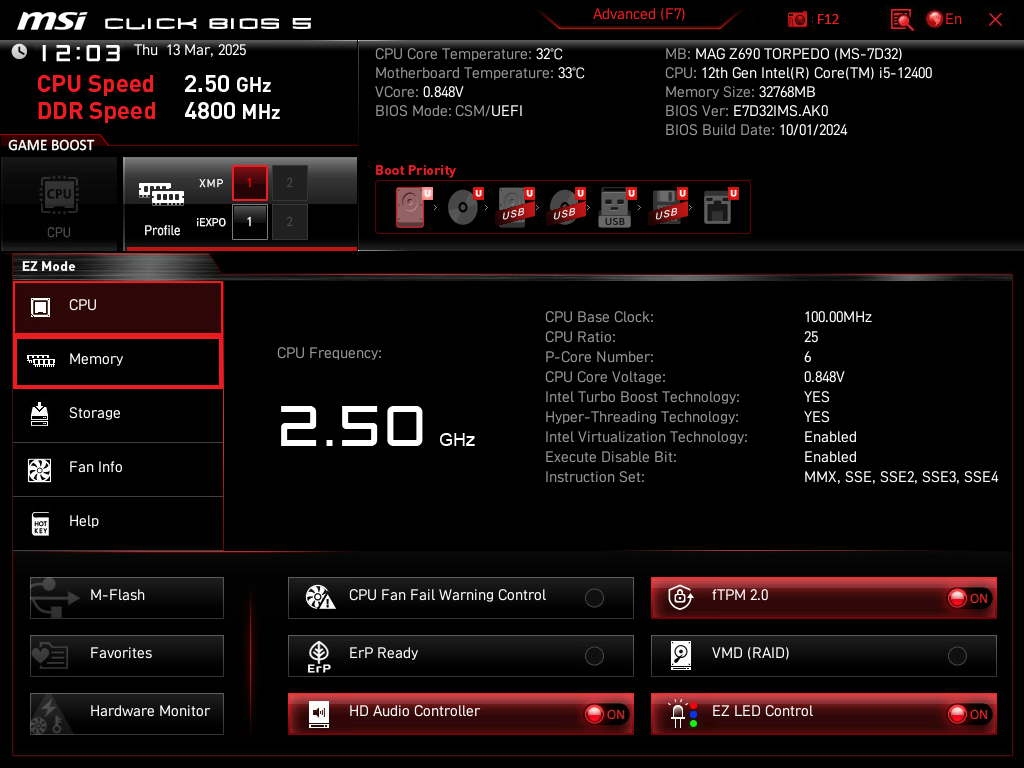

В режиме EZ Mode пользователь может просмотреть информацию о своей системе и отдельных компонентах, открыть монитор работы ПК, выбрать приоритет загрузки и воспользоваться функциональными клавишами для активации наиболее популярных функций.

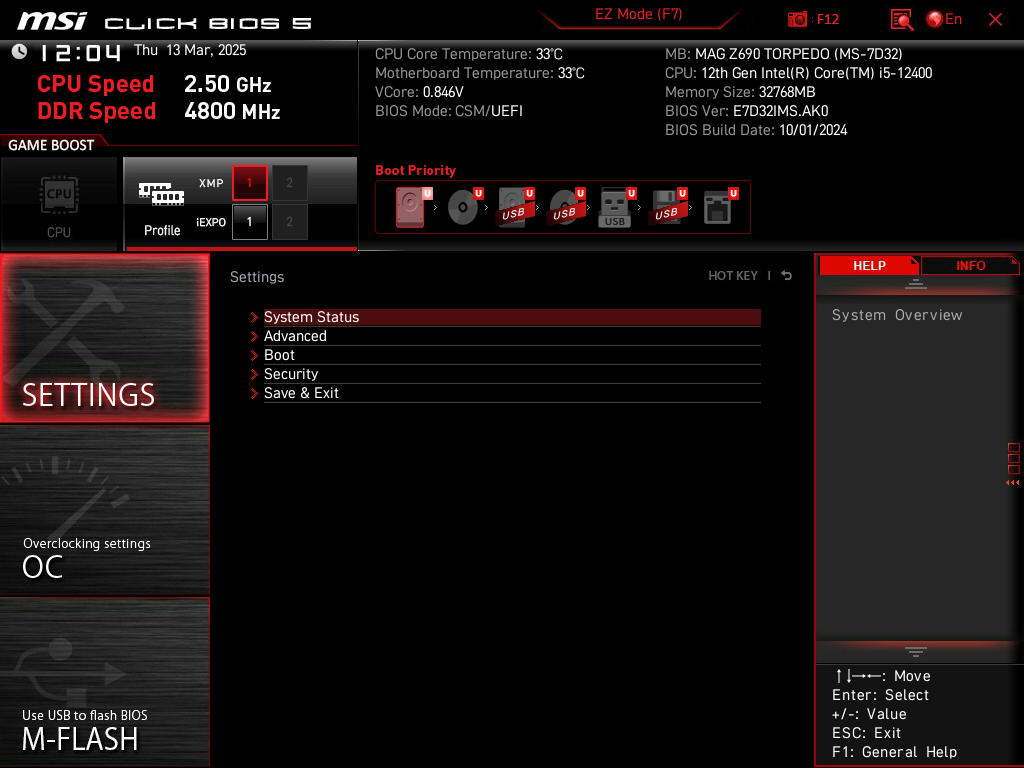

Расширенный режим Advanced состоит из шести вкладок:

• Settings (настройки материнской платы)
• OC (набор настроек для разгона системы)
• M-Flash (прошивка BIOS с USB-накопителя)
• OC Profile (создание нескольких профилей с разными настройками системы)
• Hardware Monitor (мониторинг и управление системой охлаждения)
• BETA Runner (возможность попробовать бета-версию BIOS).

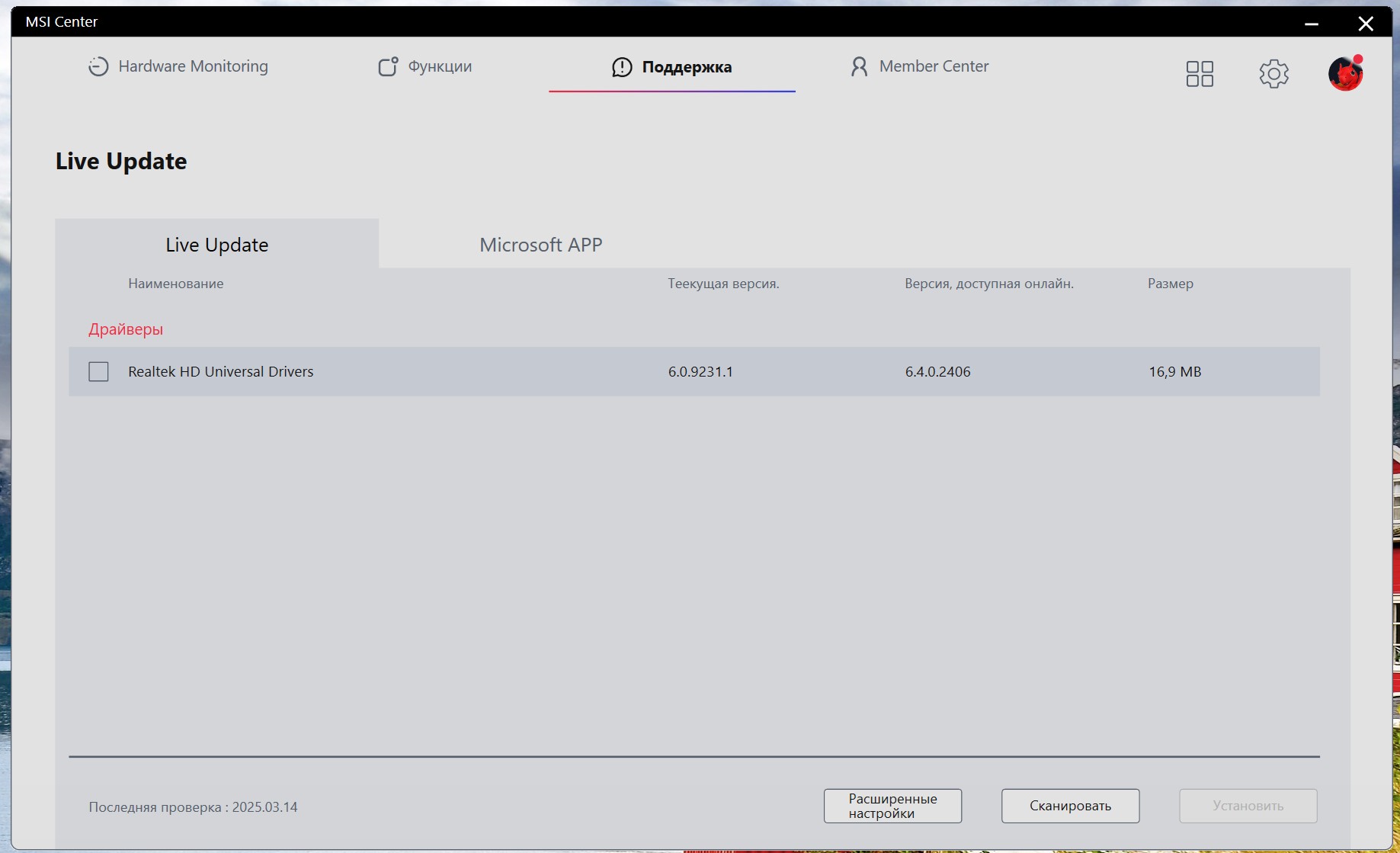

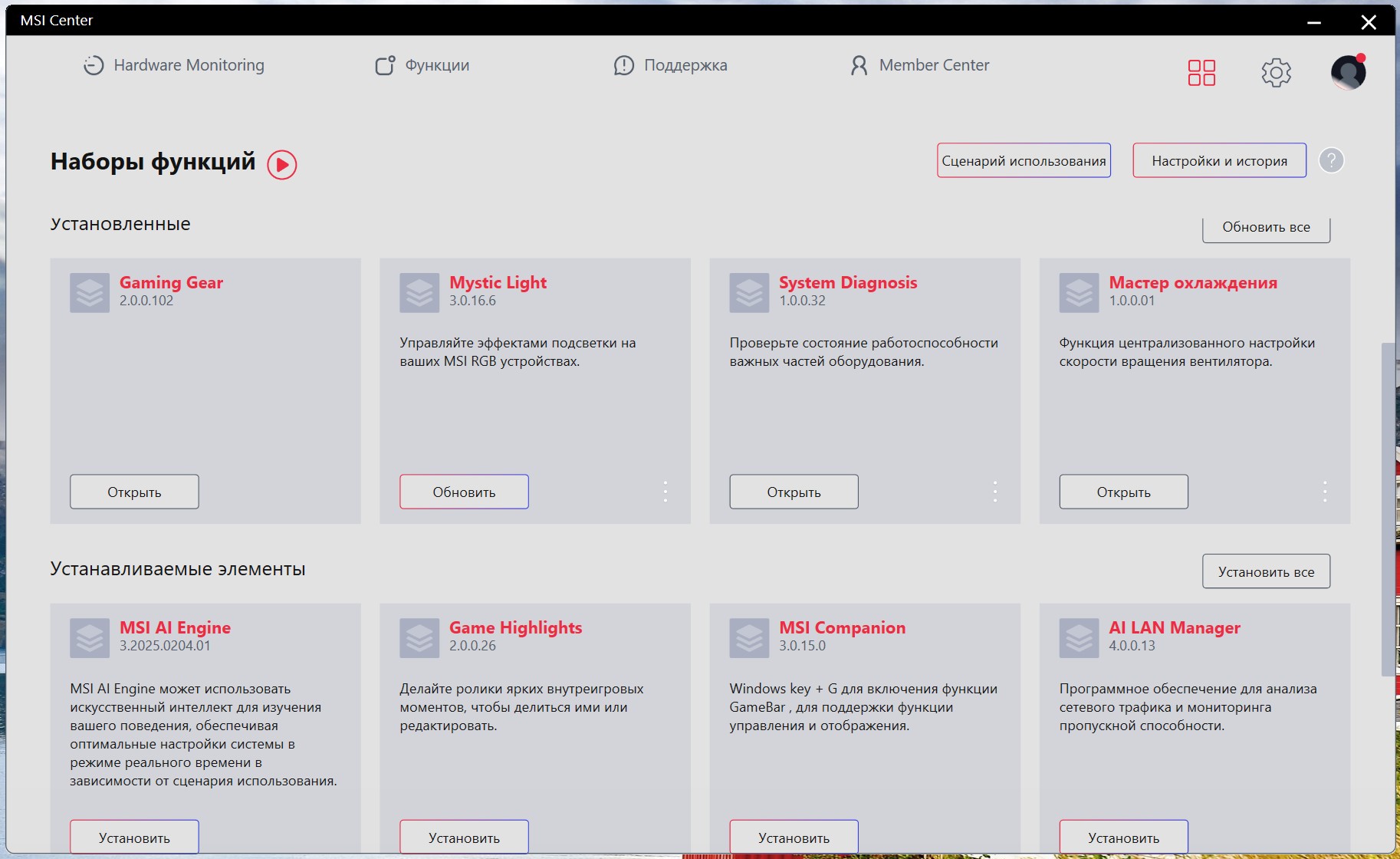

Помимо BIOS, управлять материнской платой и иными устройствами MSI можно через фирменную программу MSI Center. О ней я рассказывал не один раз, поэтому подробно останавливаться не буду. Суть в том, что в MSI Center собран большой набор инструментов для управления девайсами MSI, начиная от комплектующих и заканчивая аксессуарами.

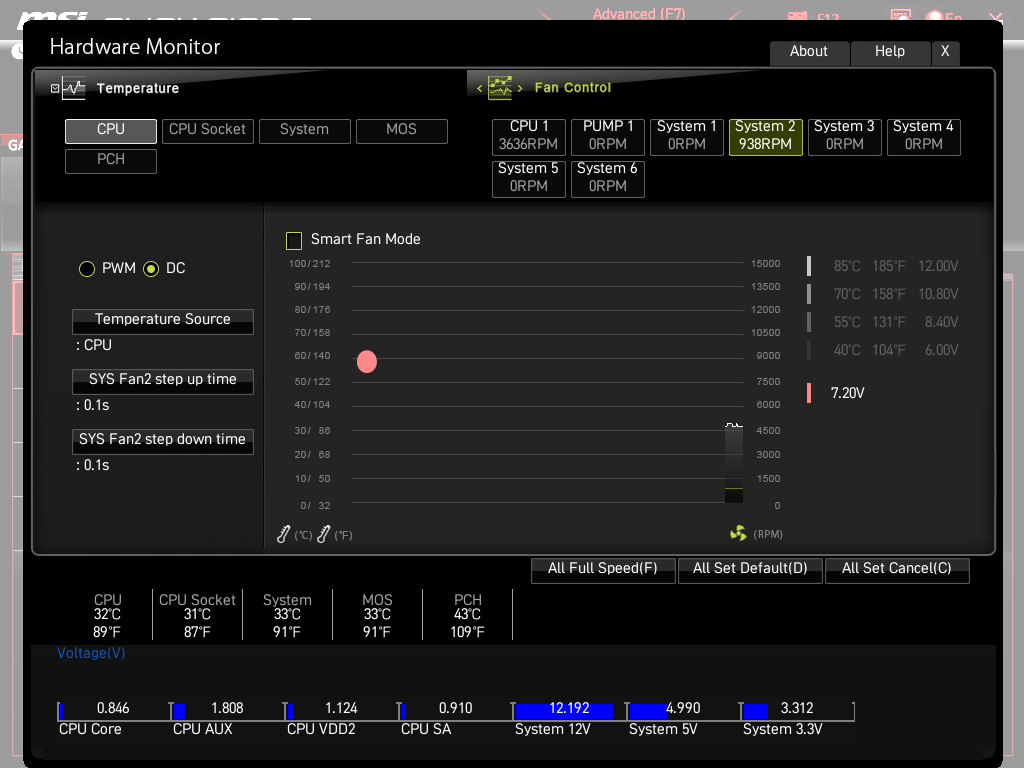

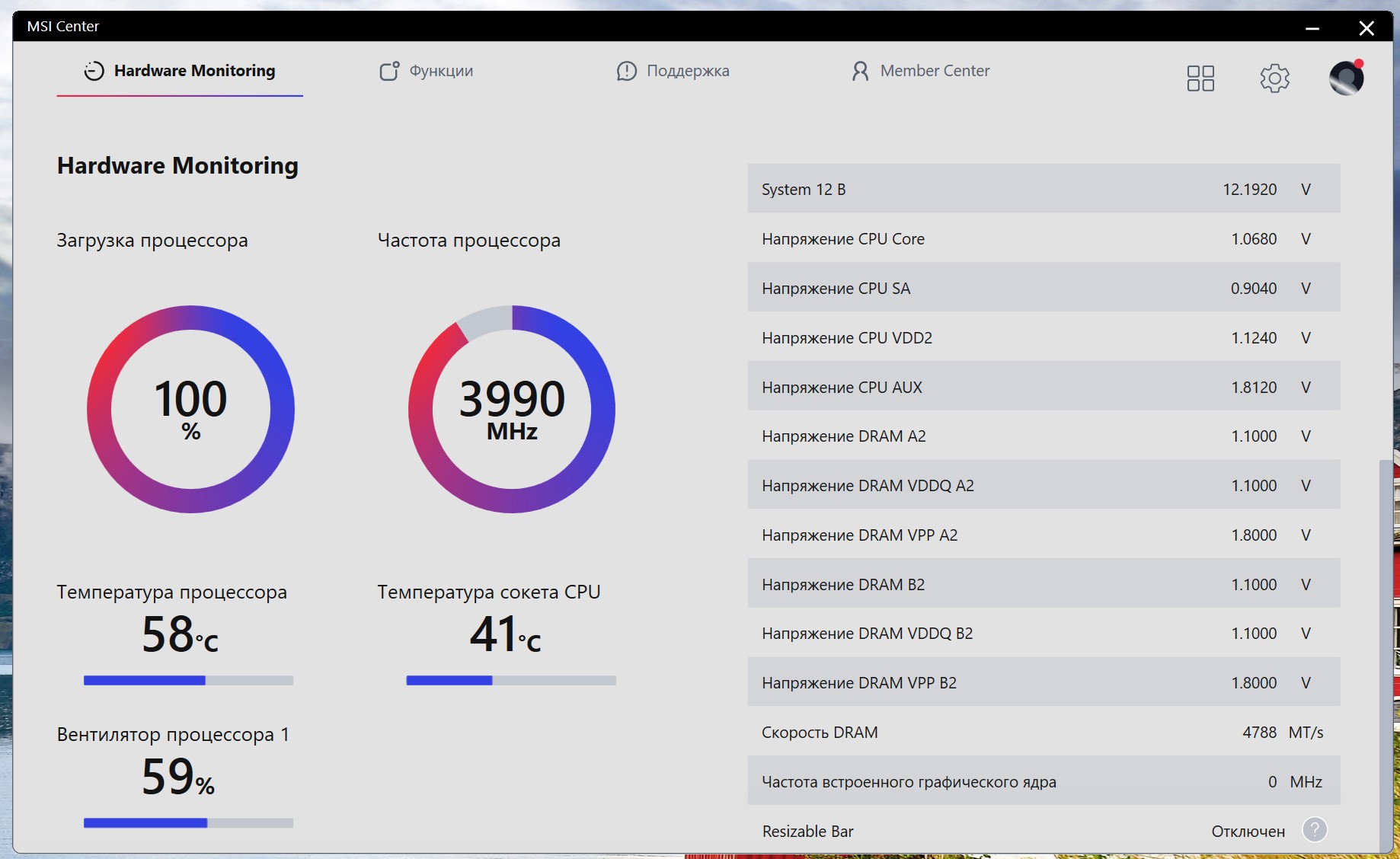

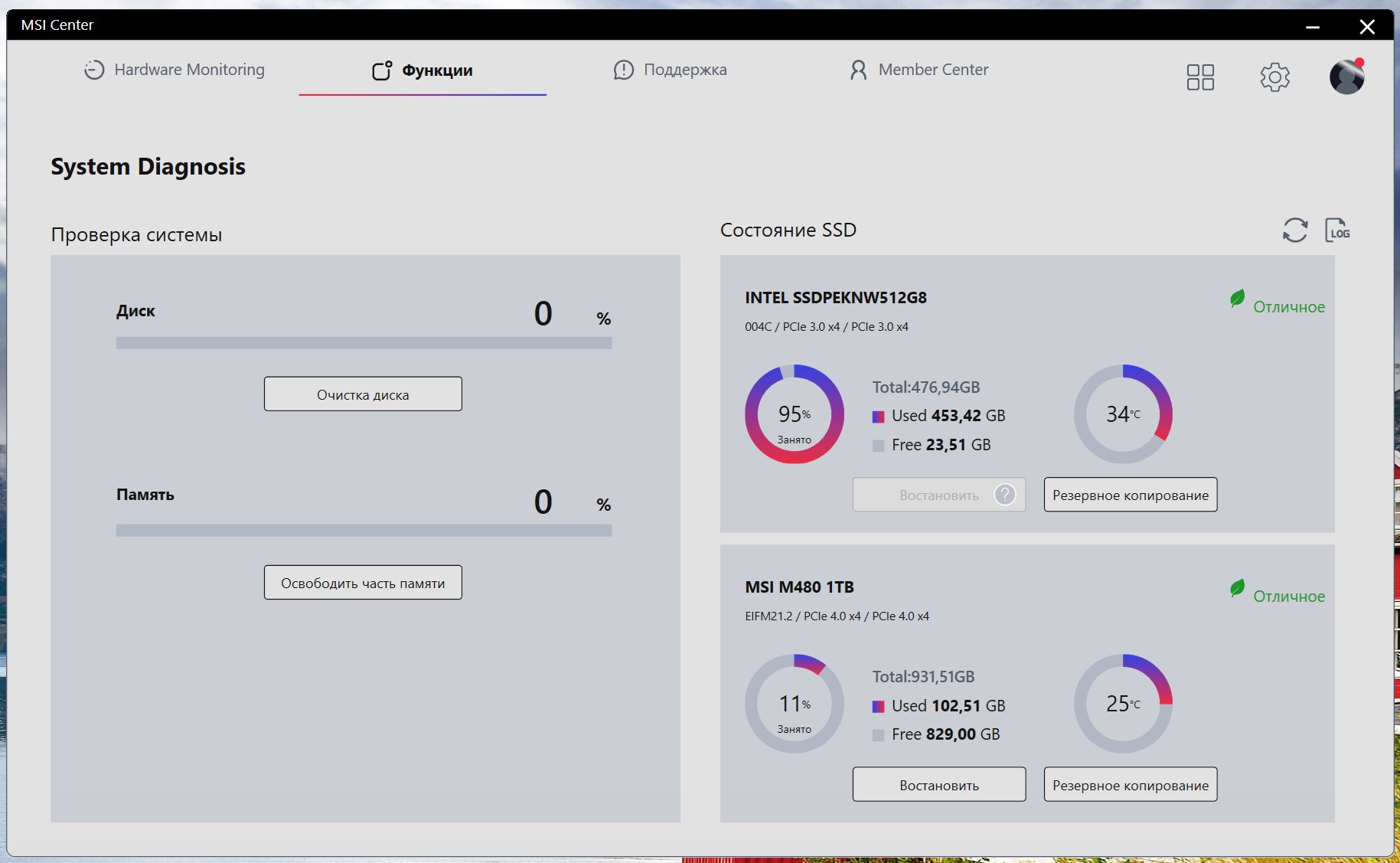

Например, вкладка Hardware Monitor позволяет просмотреть параметры работы отдельных узлов ПК (процессор, система охлаждения, материнская плата, ОЗУ, ПЗУ и т. п.), System Diagnosis выполняет проверку работоспособности ПК и помогает устранить неполадки (например, с ее помощью можно обновить все драйвера), «Мастер охлаждения» предоставляет доступ к управлению системой охлаждения, Mystic Light служит для настройки подсветки и ее синхронизации между разными девайсами MSI, а раздел AI LAN Manager выполняет анализ трафика.

В целом, MSI Center – это полезный набор инструментов, предоставляющих широкий набор возможностей для мониторинга и настройки работы отдельных комплектующих и системы в целом.

Тестирование

Подключение MSI MAG Z690 Torpedo не вызывает каких-либо сложностей, так как процедура в целом стандартная, да и все разъемы имеют информативную маркировку. Если сложности все же возникнут, то можно воспользоваться инструкцией, где с помощью понятных изображений показаны все этапы сборки ПК.

Окончив сборку, проверяем температурные показатели датчиков на материнской плате с помощью утилиты AIDA64.

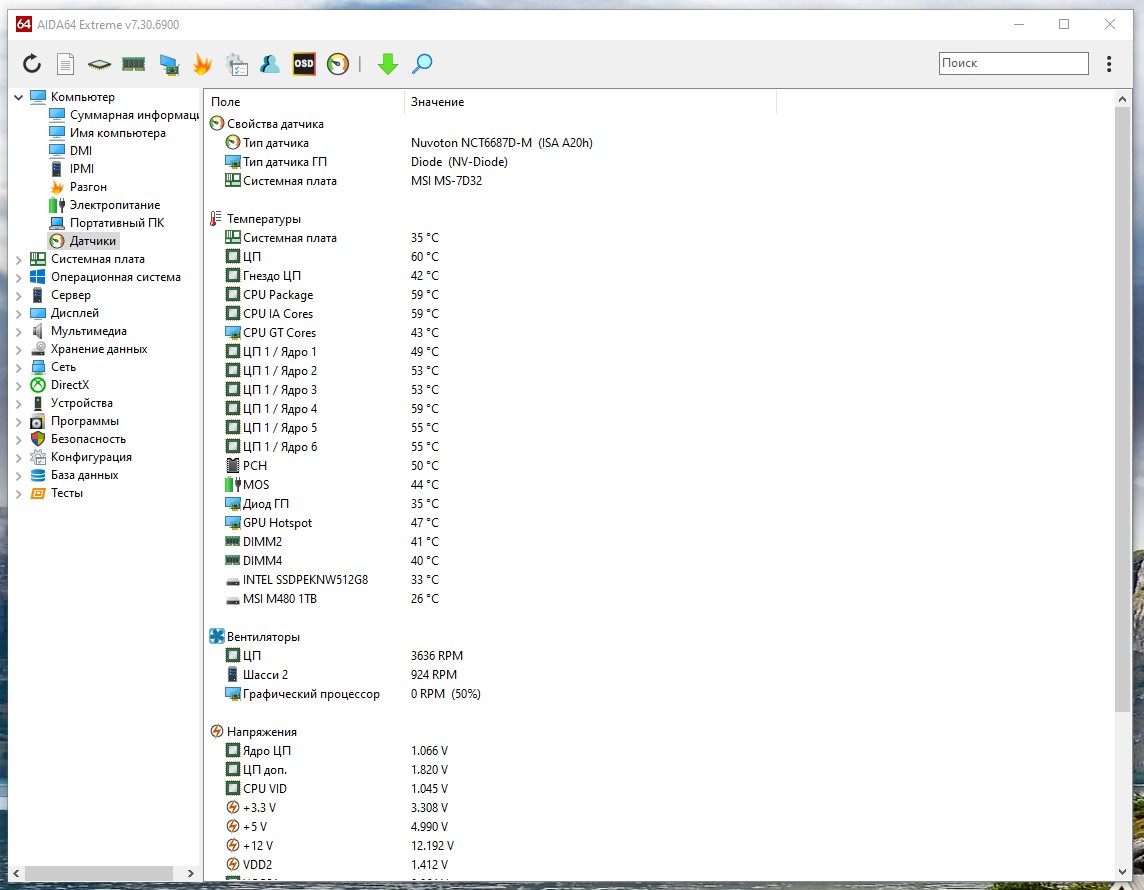

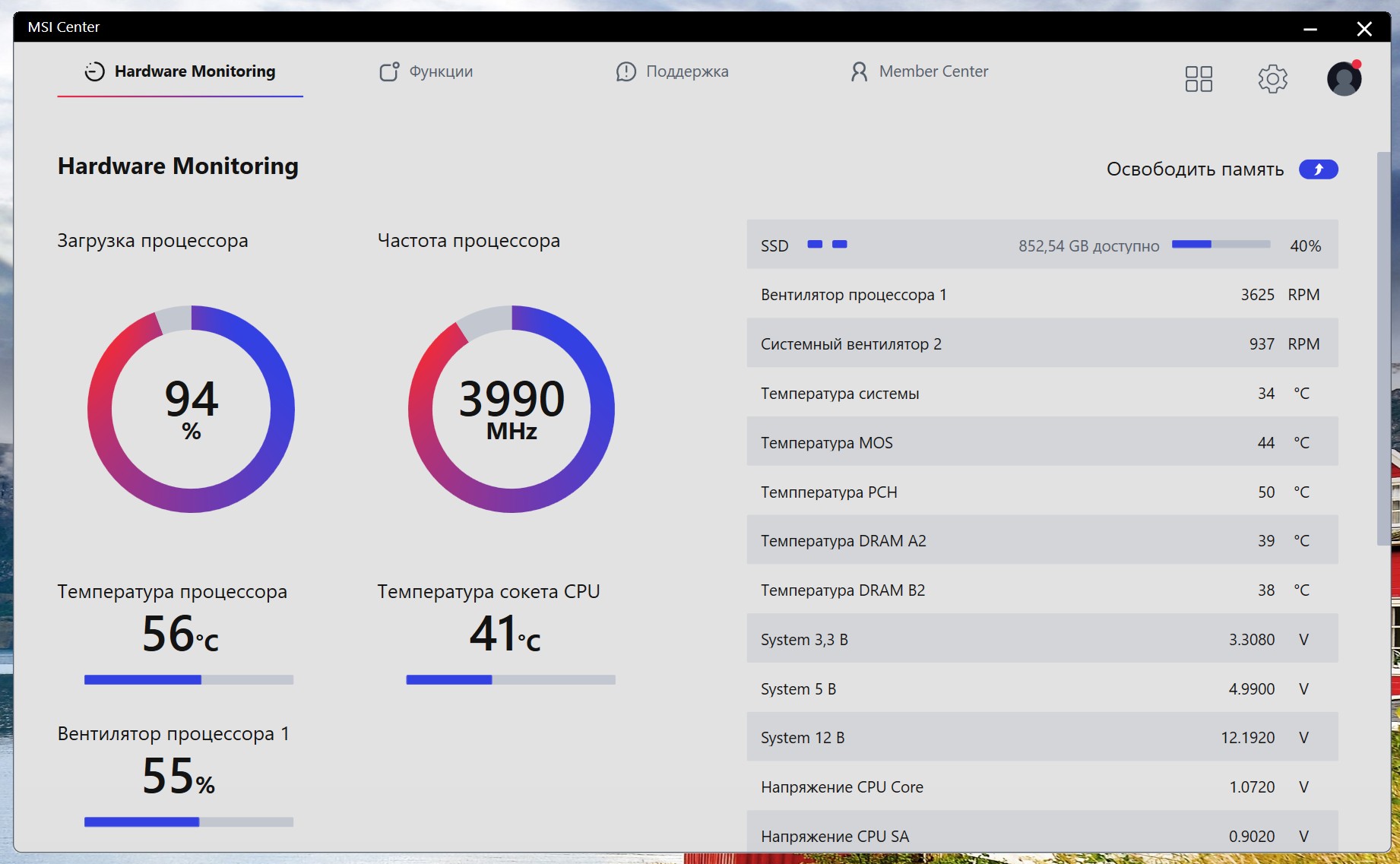

Здесь мы видим, что температура системной платы составляет 35 градусов, мосфетов (MOS) – 44 градуса, чипсета (PCH) – 50 градусов, планок ОЗУ (DIMM2 и DIMM4) – 40 и 41 градус, накопителей Intel SSDPEKNW512GB и MSI M480 1 TB – 33 и 26 градусов. Обратите внимание на то, что память MSI M480 1 TB поставляется в комплекте с собственным радиатором, однако в качестве эксперимента я установил его под радиатор материнской платы. Полученные температурные значения являются нормальными, а потому можно делать выводы о том, что система охлаждения MSI MAG Z690 Torpedo справляется со своей задачей.

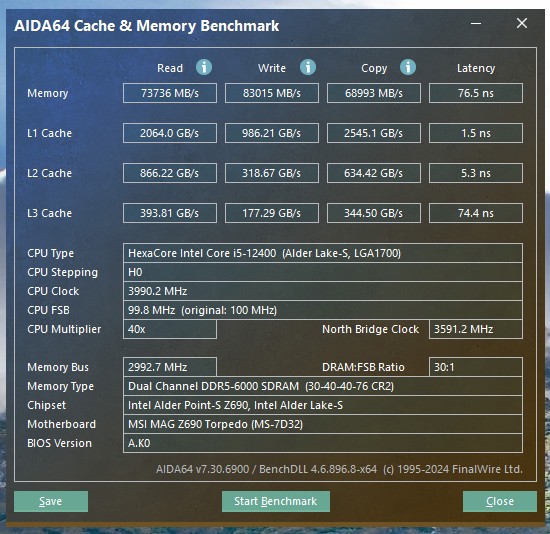

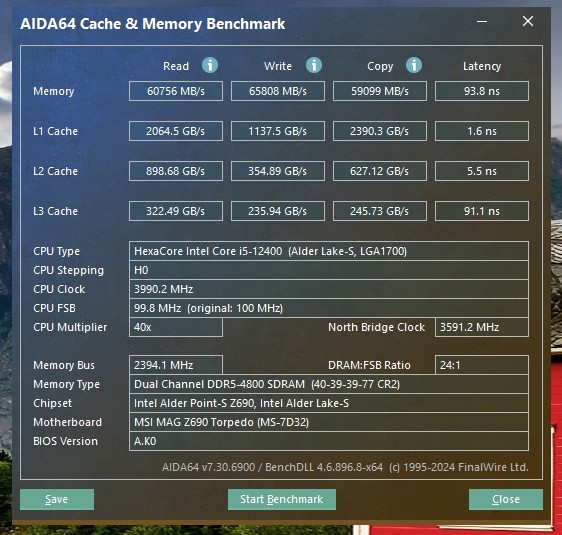

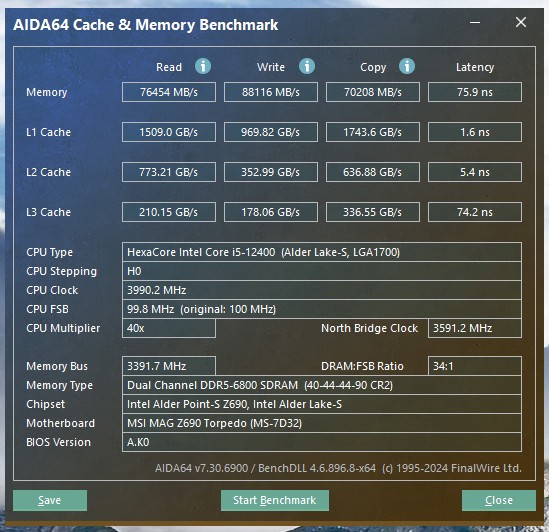

Теперь протестируем оперативную память в базовом и разогнанном режиме. В моем случае установлены две планки XPG Lancer Blade DDR5-6000 RGB по 16 Гб. По умолчанию они работают на частоте 4800 МГц, однако путем разгона ее можно повысить до 6000 МГц. В случае с MSI MAG Z690 Torpedo доступно два варианта для ускорения памяти: активация XMP-профиля с автоматическими настройками или же выбор готовых режимов с помощью технологии Memory Try It! Результаты тестов вы можете увидеть ниже. Первый скриншот – скорость в базовом режиме работы, второй – разгон в автоматическом режиме с активацией XMP-профиля, заключительный – выбор режима работы вручную.

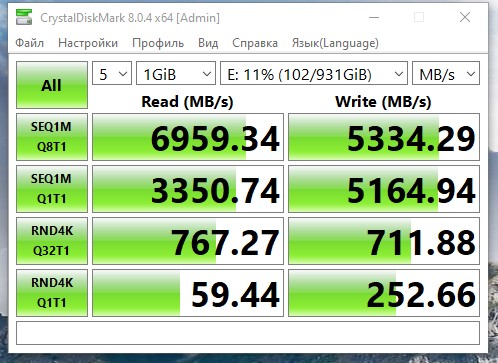

В финале протестируем скорость работы накопителя MSI M480 1 TB, паспортная скорость чтения/записи которого составляет 7000 и 5500 Мб/с. Полученные значения близки к заявленным, что говорит о способности материнской платы «выжать» максимум даже из быстрых накопителей.

Заключение

MSI MAG Z690 Torpedo – это отличная материнская плата с хорошим балансом между функциональностью и ценой.

Среди достоинств модели следует выделить интересный дизайн, продуманное исполнение, эффективное охлаждение, грамотную работу с электропитанием и поддержку современных комплектующих. Всё это дополняет масса полезных технологий для управления устройством и мониторинга его состояния, многочисленные современные интерфейсы, а также совместимость и простота использования с другими комплектующими MSI.

Минусов у материнской платы MSI MAG Z690 Torpedo нет, а потому, если вы подбираете решение для сборки мощного игрового ПК и не хотите переплачивать за лишний функционал, данная модель может стать хорошим решением. Впрочем, конечное решение в любом случае остается за вами.
