azz5053Технические характеристики
- Чипсет: Intel B860
- Форм-фактор: ATX
- Размеры: 304,8 x 243,84 мм
- Сокет: LGA 1851
- Поддерживаемые процессоры: Intel Core Ultra 2-го поколения
- Встроенная графика (только для процессоров с интегрированной графикой, характеристики могут меняться в зависимости от модели процессора):
- Аудио:
- Realtek ALC897
- 7.1-канальный звук
- S/PDIF
- Сетевой контроллер:
- Intel Killer E5000B 5G LAN
- Intel Killer BE1750x Wi-Fi 7 (802.11 a/ b/ g/ n/ ac/ ax/ be), MU-MIMO TX/RX, 2,4 ГГц / 5 ГГц / 6 ГГц (320 МГц) до 5,8 Гбит/с,
- Bluetooth 5.4, MLO, 4KQAM
- Оперативная память:
- 4 x DDR5
- два канала (СUDIMM / UDIMM)
- до 256 Гбайт
- поддержка модулей с частотами от 4800 до 6400 МГц (JEDEC) и от 6400 до 9200+ МГц (OC)
- поддержка Intel POR Speed и JEDEC Speed
- Слоты расширения:
- 1 x PCI-e x16 Gen5 (от процессора)
- 1 x PCI-e x1 Gen4 (от чипсета)
- 1 x PCI-e x4 Gen4 (от чипсета)
- Разъемы для накопителей:
- 4 x SATA 6.0 Гбит/с
- 3 x M.2 порта:
- PCI-e x4 Gen5 (от процессора) для 2280/2260 устройств
- PCI-e x4 Gen4 (от чипсета) для 22110/2280/2260 устройств
- PCI-e x4 Gen4 (от чипсета) для 2280/2260/2242 устройств
- Поддержка RAID: 0, 1, 5, 10 для устройств SATA
- Питание материнской платы:
- 1 x ATX 24-pin
- 2 x 8-pin ATX12V
- 1 x 8-pin PCIe
- Разъемы на задней панели:
- 1 x кнопка очистки CMOS
- 1 x кнопка перепрошивки BIOS
- 1 x DisplayPort
- USB-A 2.0 (для обновления BIOS)
- 1 x 5G LAN
- 2 x USB-A 10 Гбит/с
- 1 x аудиовход 3.5 для микрофона
- 1 x аудиовыход 3.5 для наушников/акустики
- 1 x Thunderbolt 4 40 Гбит/с
- 1 x HDMI
- 3 x USB-A 5 Гбит/с
- 2 x USB-A 10 Гбит/с
- 1 x USB-C 10 Гбит/с
- 1 x Optical Audio Out (S/PDIF)
- 1 x разъем для антенны Wi-Fi 7
- 1 x разъем для антенны Bluetooth 5.4
- USB-порты:
- 4 x USB 2.0 (фронтальный)
- 4 x USB 2.0 (тыловой)
- 2 x USB 5 Гбит/с Type A (фронтальный)
- 4 x USB 10 Гбит/с Type A (тыльный)
- 1 x USB 10 Гбит/с Type C (тыльный)
- 1 x USB 10 Гбит/с Type C (фронтальный)
- 1 x USB 40 Гбит/с Type C (тыльный)
- Thunderbolt:
- 1 x Thunderbolt 4 (тыльная)
- 40 Гбит/с с устройствами Thunderbolt
- 20 Гбит/с с устройствами USB 4
- 10 Гбит/с с устройствами USB 3.2
- быстрая зарядка до 15 Вт
- видео до 8K
- объединение через один порт до 3 устройств Thunderbolt 4 или до 5 Thunderbolt 3
- 1 x Thunderbolt 4 (тыльная)
- Внутренние коннекторы:
- 1 x коннектор питания (ATX_PWR)
- 2 x коннектора питания (CPU_PWR)
- 1 x коннектор питания (PCIE_PWR 8-pin)
- 1 x коннектор вентилятора процессора
- 1 x (Pump_Sys Fan)
- 5 x коннекторов системного вентилятора
- 2 x коннектор фронтальной панели (JFP)
- 1 x коннектор датчика открытия корпуса (JCI)
- 1 x коннектор фронтального аудио (JAUD)
- 1 x коннектор Tuning Controller (JDASH)
- 3 x коннектор Addressable V2 RGB светодиодов (JARGB_V2)
- 2 x коннектор RGB светодиодов(JRGB)
- 1 x TPM коннектор (Support TPM 2.0)
- 4 x USB 2.0 порты
- 2 x USB 5Gbps Type A ports
- 1 x USB 10Gbps Type C ports
Упаковка и комплектация
Материнская плата MSI MAG B860 TOMAHAWK WIFI поставляется в прямоугольной серой коробке с названием модели и списком ее особенностей на лицевой стороне и техническими характеристиками на тыльной.

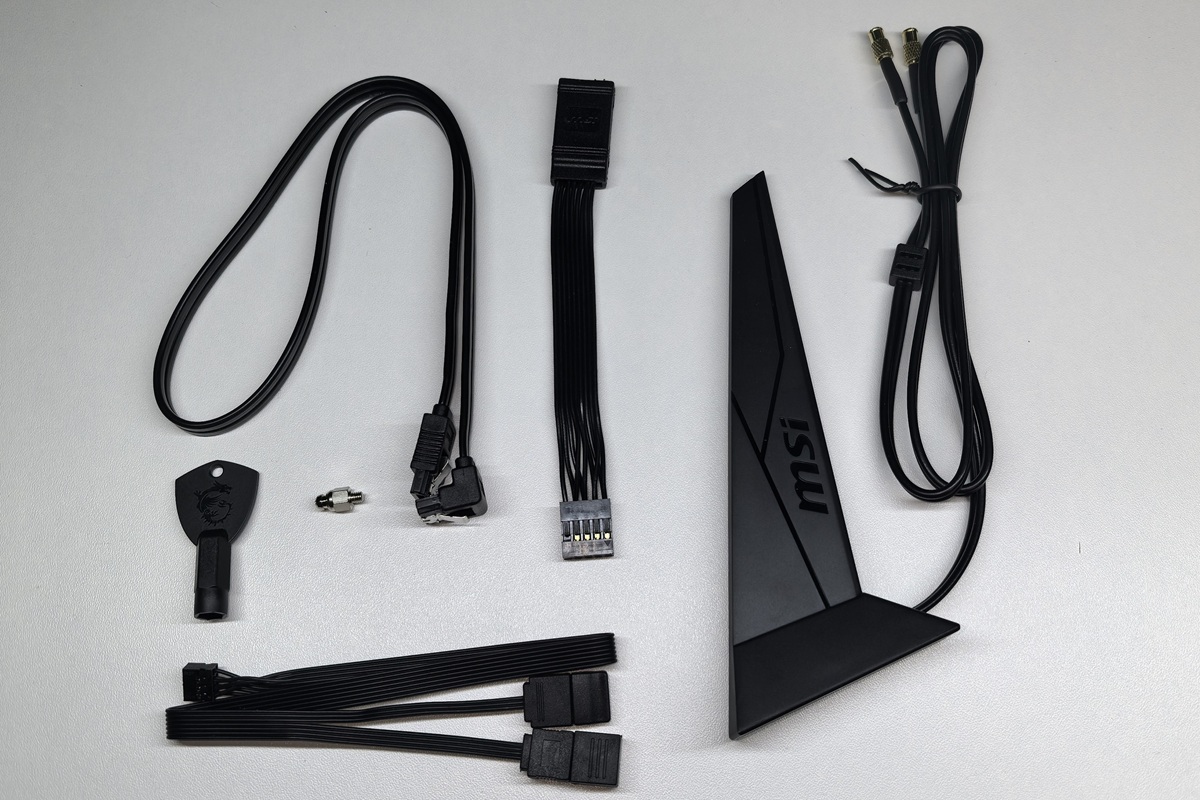

Внутри упаковки плата помещена в антистатический пакет и зафиксирована с помощью картонных форм. Помимо нее в комплект входят Wi-Fi-антенна, SATA-кабель, удлинитель для подключения слотов на передней панели, удлинитель EZ Сonn для подключения систем охлаждения MSI, ключ для установки устройств в слот M.2, одно быстросъемное крепление для накопителей EZ M.2 Clips II, а также документация, представленная регулирующим талоном, инструкцией и приветственным талоном.
Внешний вид

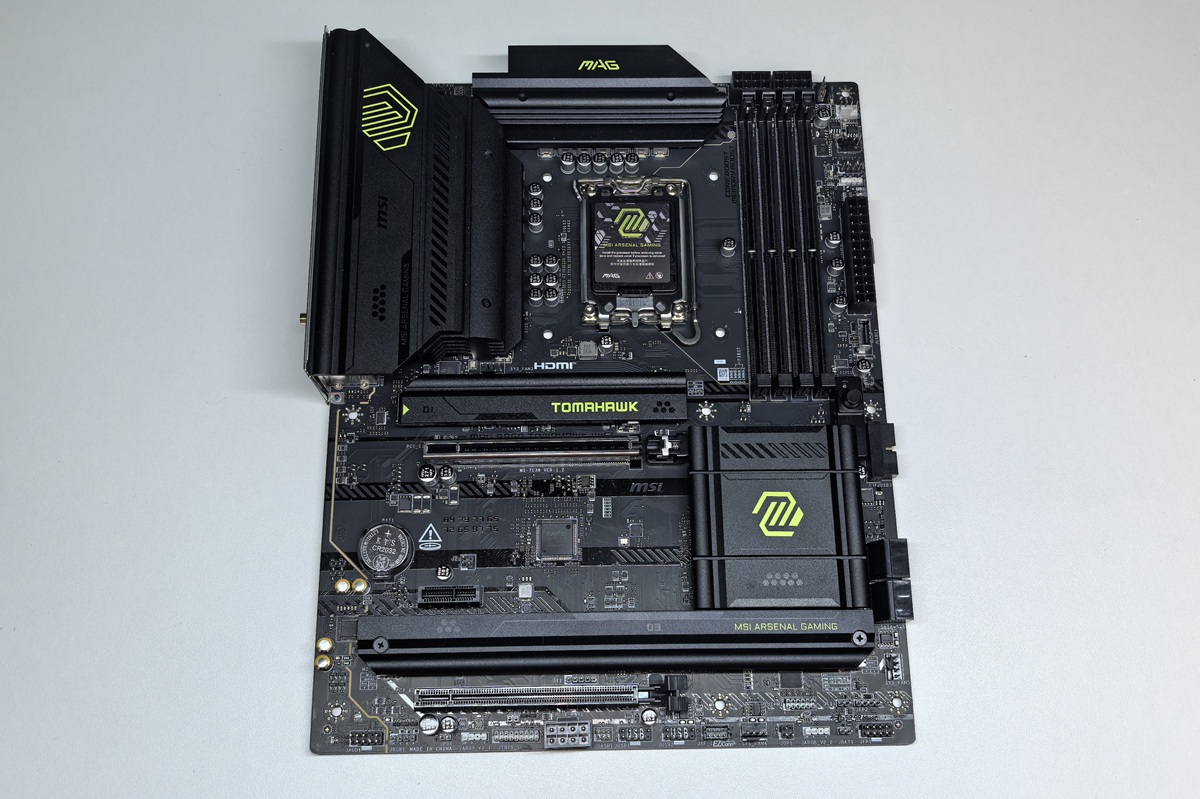

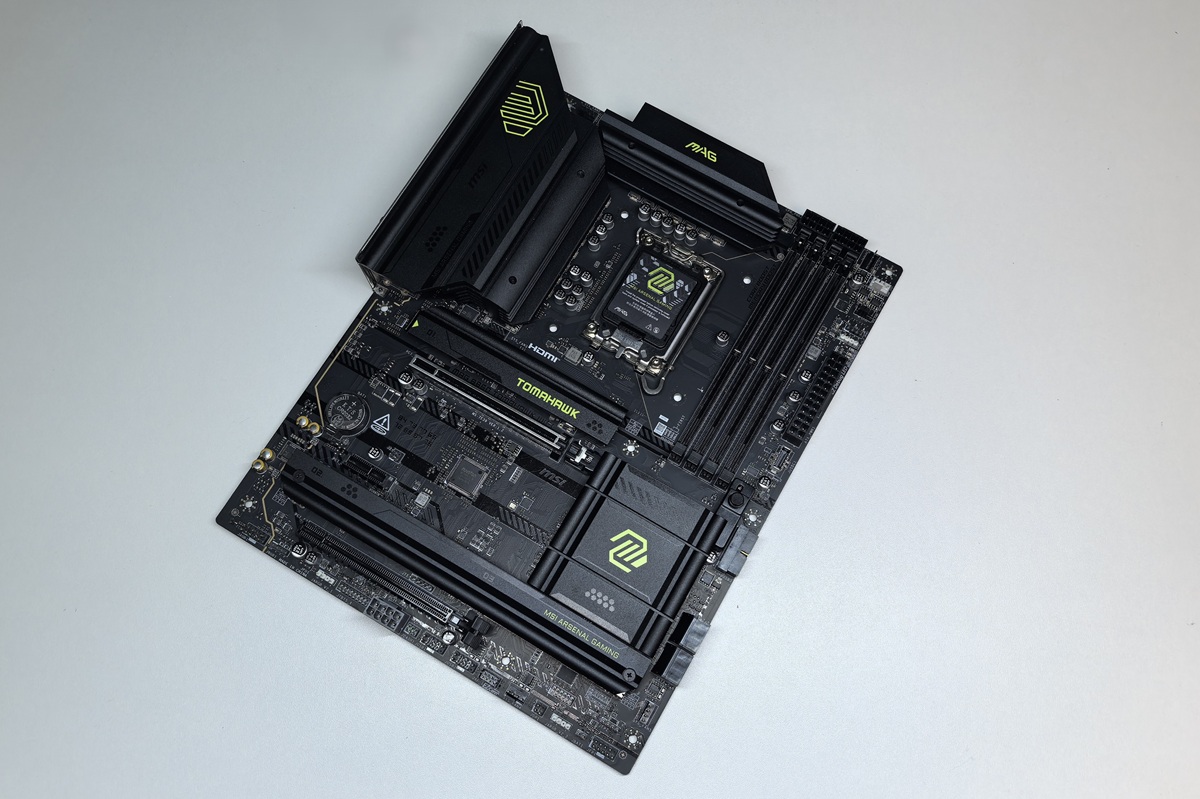

MSI MAG B860 TOMAHAWK WIFI – это материнская плата формата ATX с размерами 304,8 x 243,84 мм. Ее основание имеет 6-слойную структуру с увеличенным содержанием меди, благодаря чему она лучше отводит тепло и обеспечивает бесперебойную передачу сигнала скоростных интерфейсов. Окрашена она в серый цвет с матовым покрытием, а в качестве ярких акцентов на нее нанесены имя и логотип серии зеленой краской и разного рода точки и черточки глянцевым черным. Это является отличительной чертой в дизайне комплектующих серии MAG.
Помимо достаточно интересной внешности, глаз цепляется еще и за пять массивных радиаторов, объединенных именем Frozr Guard. Два из них отвечают за охлаждение системы питания, еще два — за отвод тепла от накопителей M.2, один снижает температуру чипсета.

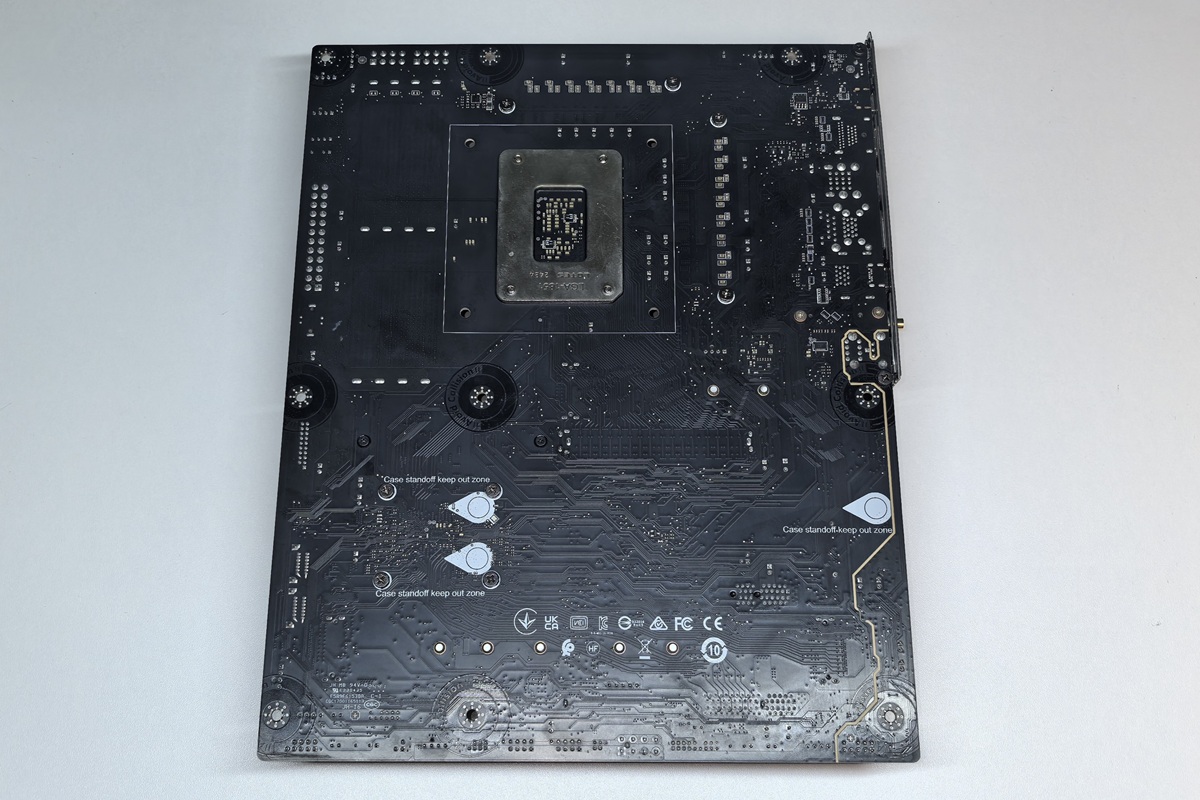

Традиционно для плат MSI, тыльная сторона устройства имеет белые маркеры, обозначающие возможные посадочные места лишних втулок, которые перед сборкой ПК следует удалить из корпуса. Здесь же можно рассмотреть двойную электрозащиту у монтажных отверстий, усиливающую металлическую пластину для процессорного сокета и винты, фиксирующие часть радиаторов.

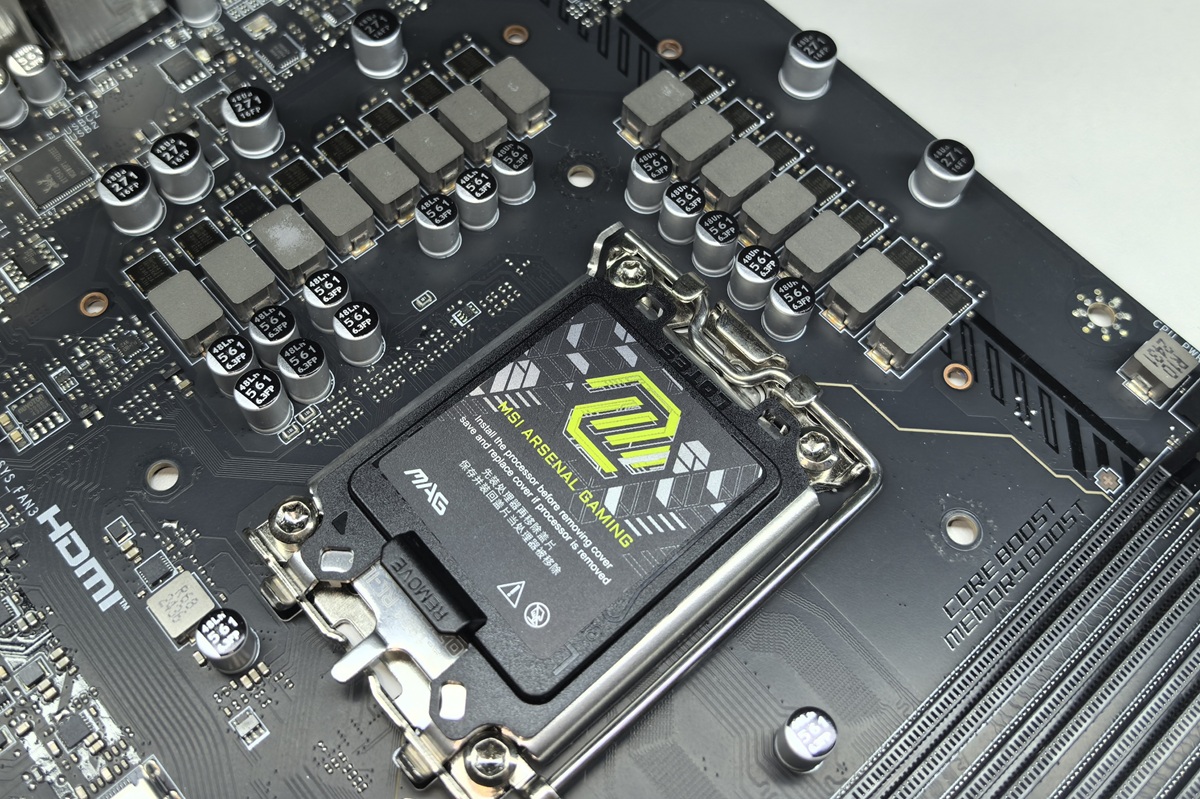

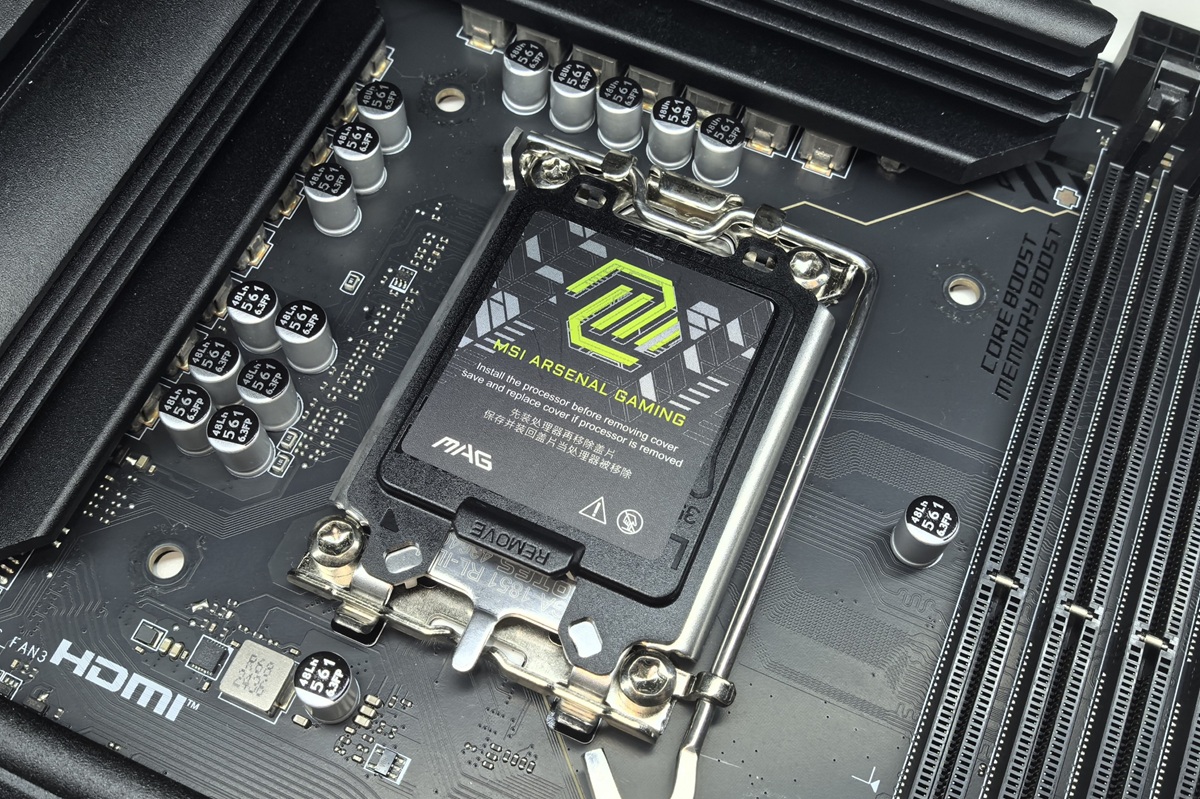

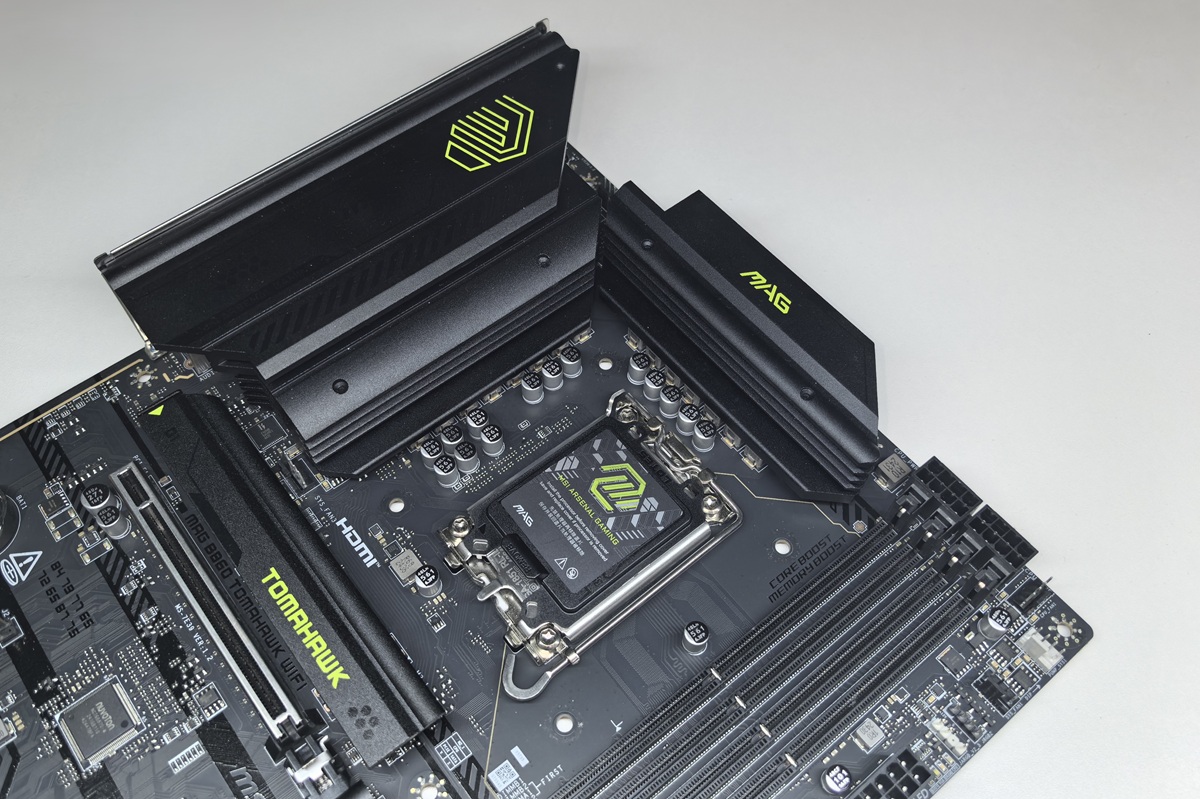

Лицевая сторона, в свою очередь, в центральной части содержит процессорный сокет LGA 1851, предназначенный для монтажа процессоров Intel Core Ultra 2-го поколения. Слева и сверху от него находится пара радиаторов, охлаждающая зону питания. При этом один из них имеет увеличенные размеры, благодаря чему расширяет площадь рассеивания тепла, закрывая разъемы на тыльной стороне платы. Оба радиатора крепятся винтами с тыльной стороны и используют в качестве проводника прокладки с теплопроводностью 7 Вт/(м∙К).
Система питания представлена схемой 12+1+1+1, где 12 фаз отвечают за питание ядра, одна – за графическое ядро, одна – за системного агента и еще одна – за VNNAON. Все это дополняют двойные разъемы и силовой модуль 60A для каждого канала фаз ядра, за счет чего питание подается стабильно даже в режиме разгона процессора.

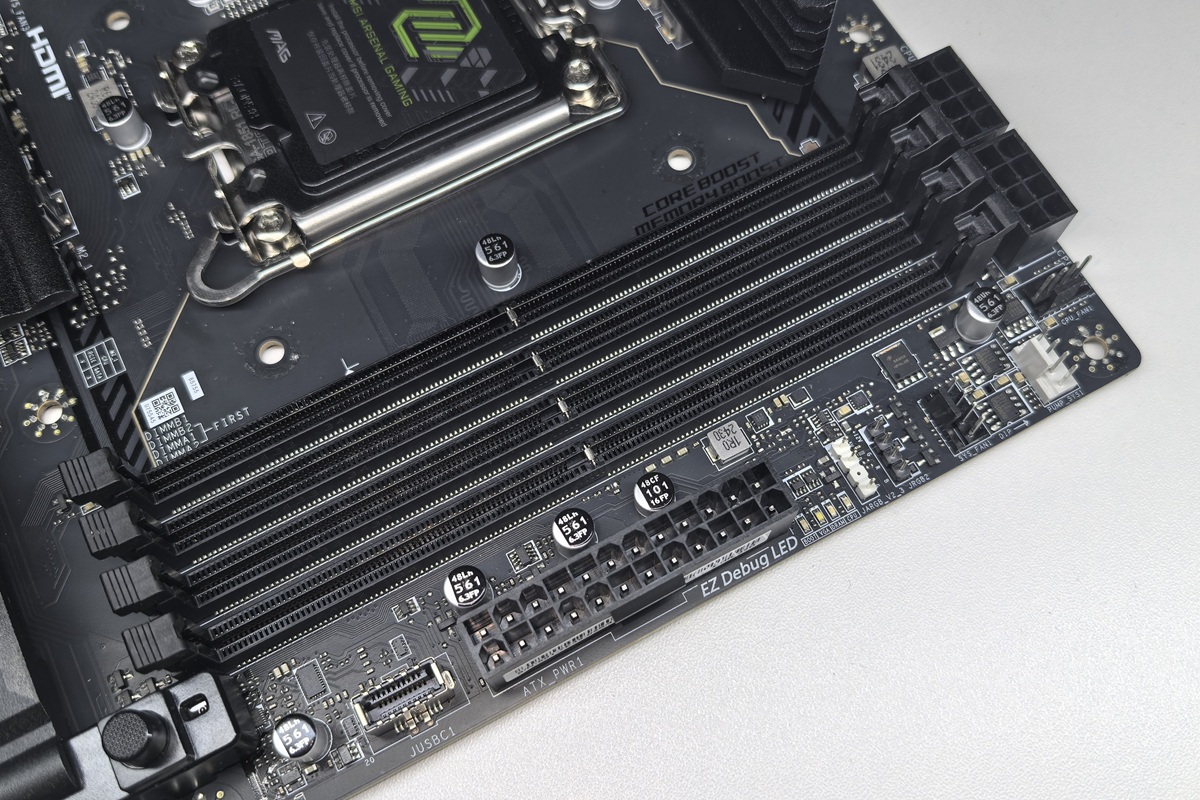

Слева от сокета расположены четыре слота для оперативной памяти, поддерживающих планки DDR5 с максимальной пропускной способностью 9200 МТ/с в режиме XMP-разгона. Общий объем ОЗУ может достигать 256 ГБ. Для работы в двухканальном режиме устанавливать планки следует через одну, начиная с правого края устройства. Если вы запутались, то рядом с разъемами имеются простые и понятные обозначения с информацией о том, как правильно устанавливать память.

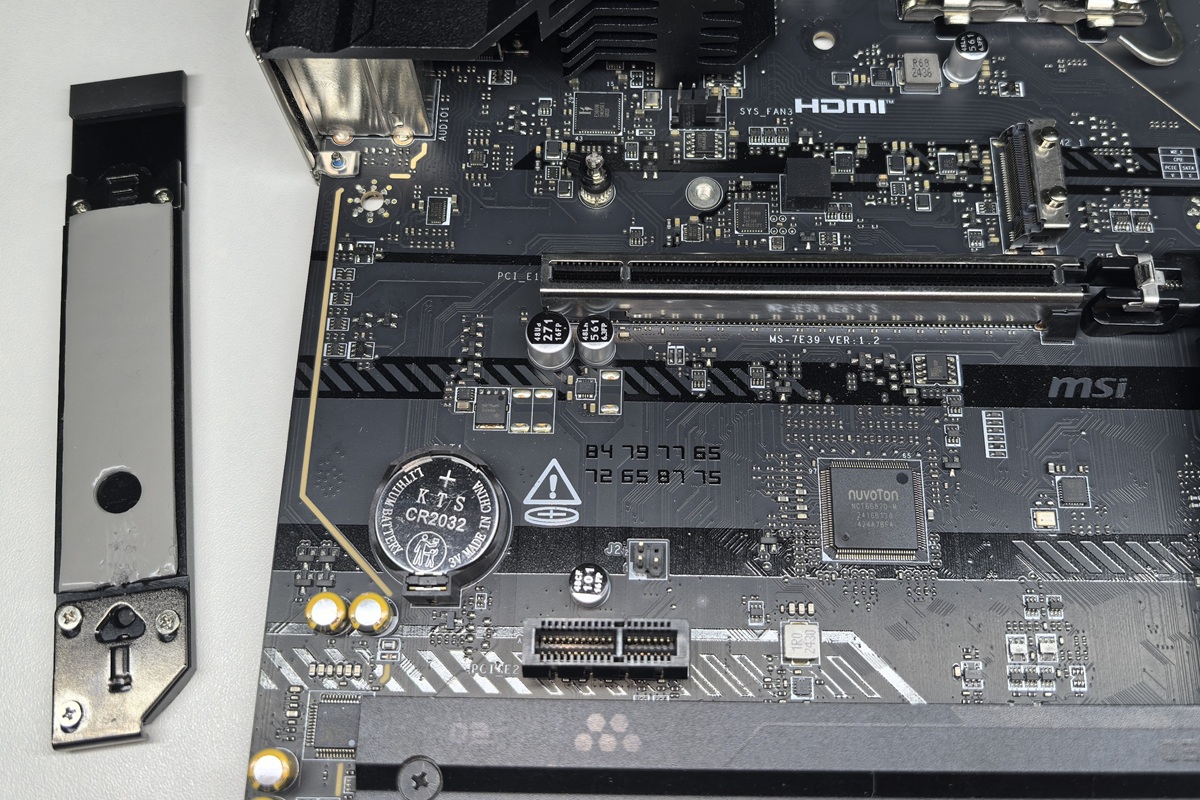

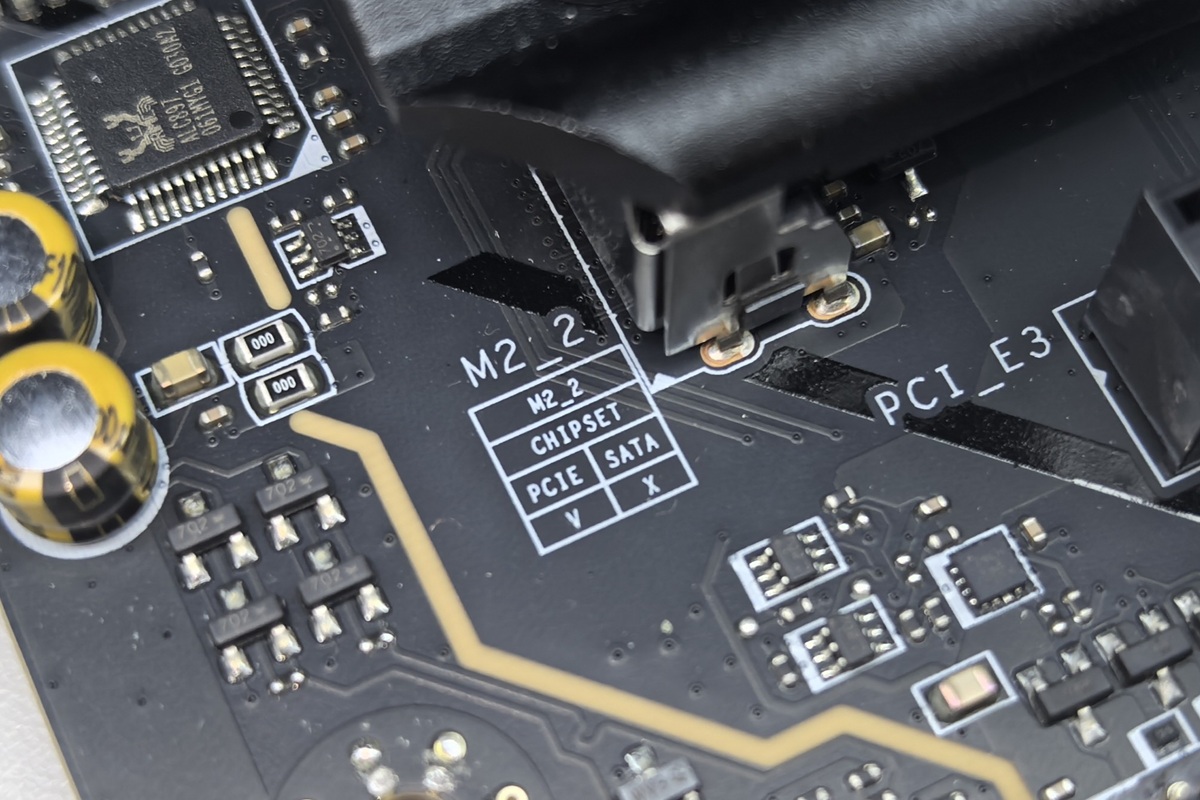

Для установки накопителей M.2 предусмотрены три соответствующих разъема. Верхний получил индивидуальный радиатор с быстросъемным креплением, поддерживает PCI-e 5.0 и получает линии от процессора, т. е. является самым скоростным. Два оставшихся разъема расположены рядом друг с другом в нижней части платы и имеют один общий радиатор с винтовым креплением с двух сторон. Оба получают линии от чипсета и поддерживают PCI-e 4.0.

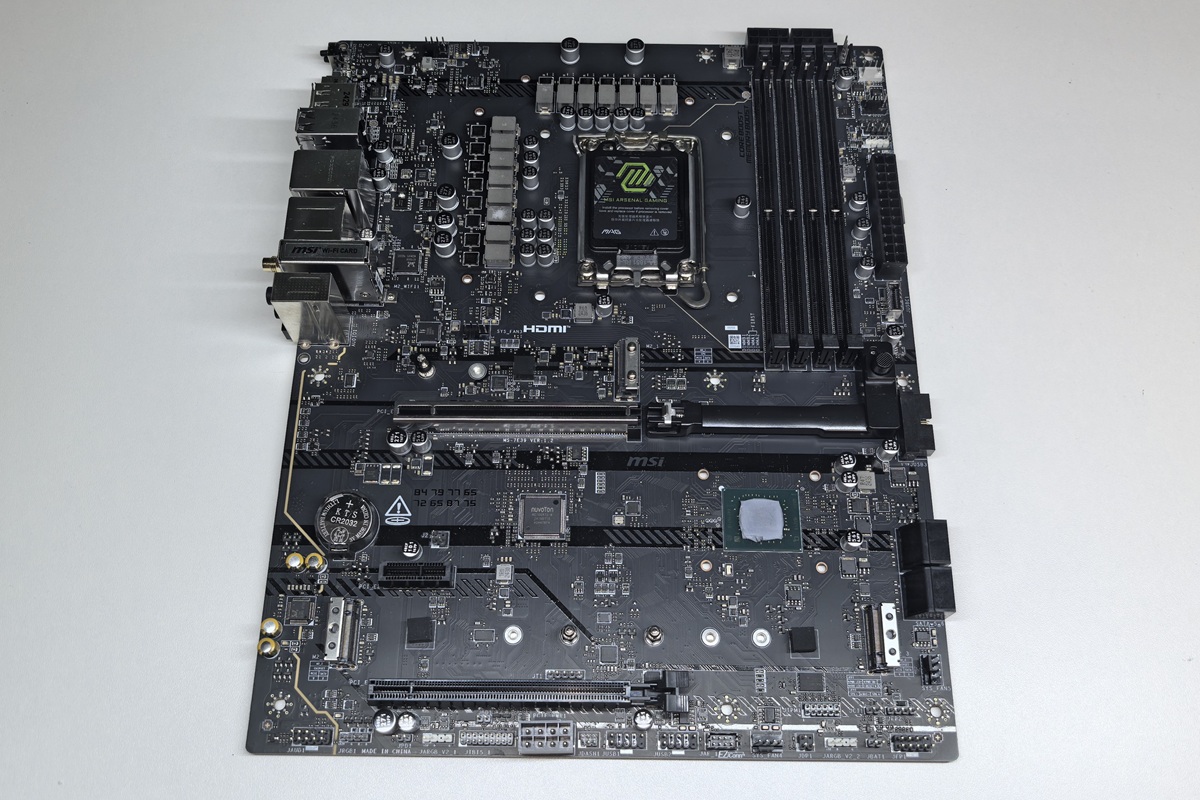

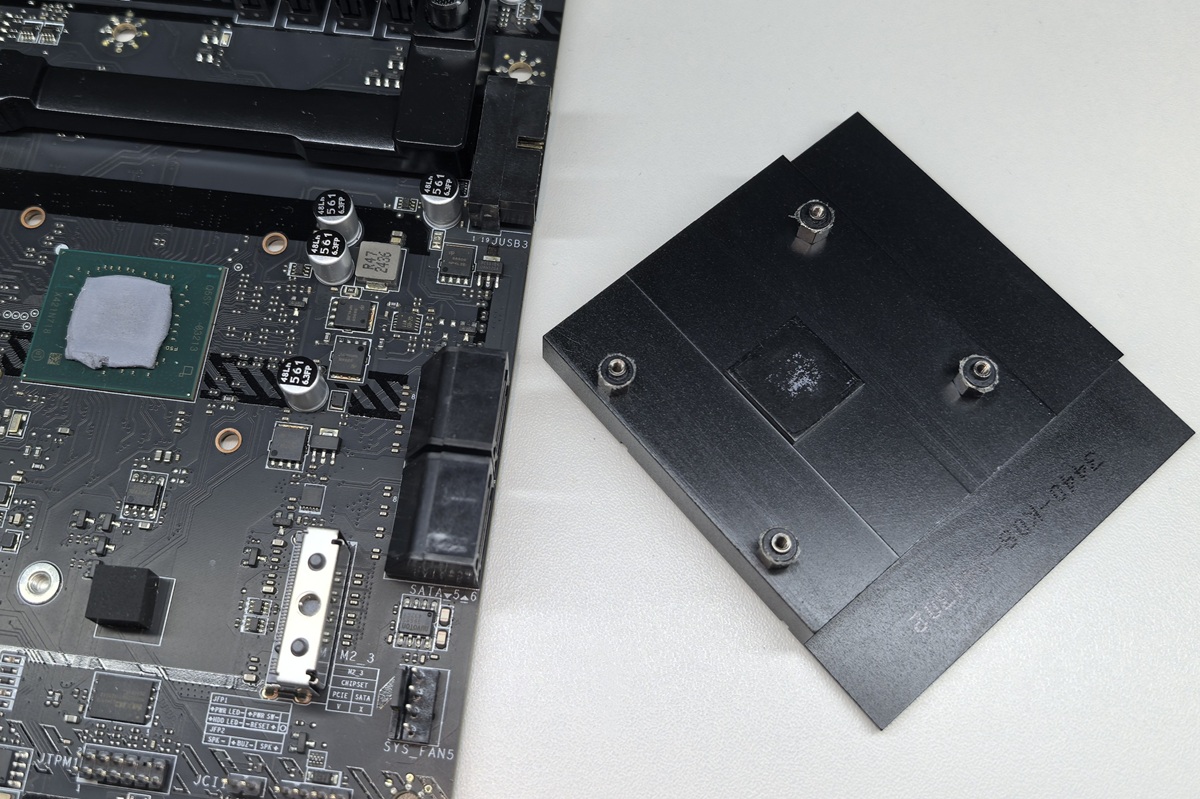

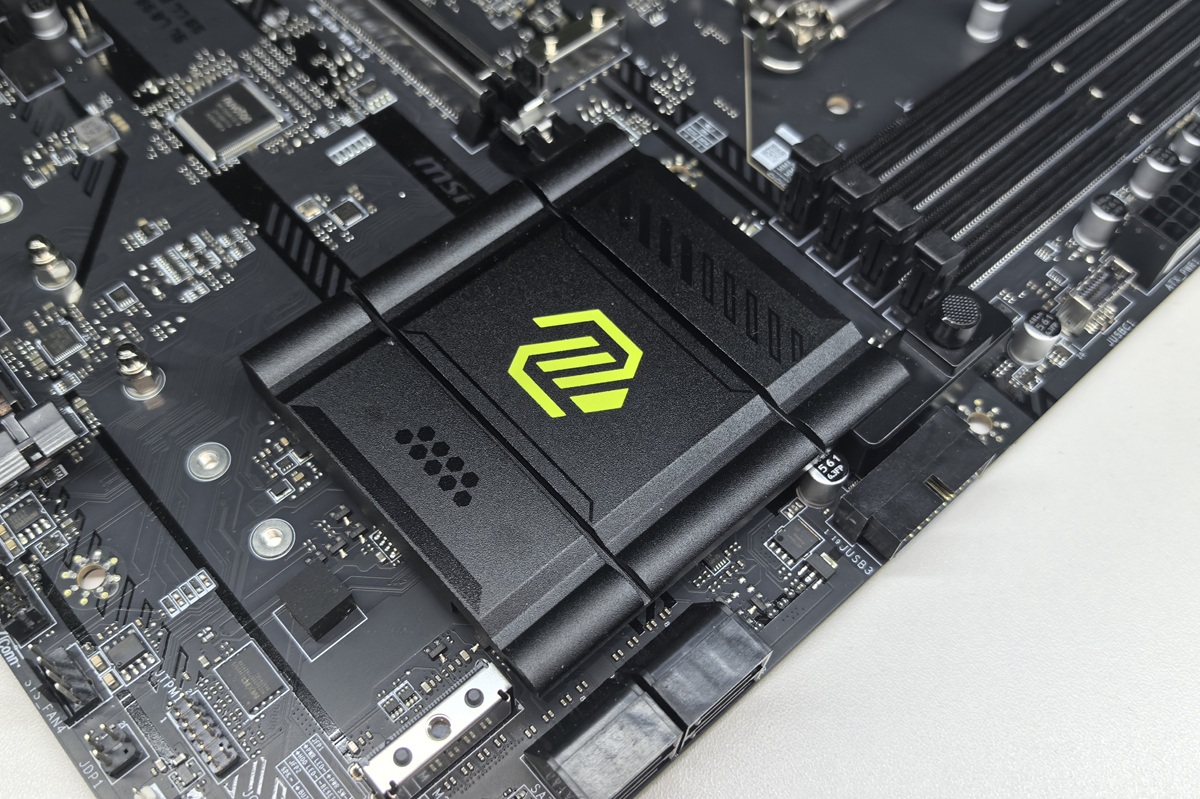

Справа сверху над нижними разъемами M.2 поместили еще один радиатор с винтовым креплением с тыльной стороны платы. Под ним скрывается чипсет, а для лучшего отведения тепла он, как и прочие радиаторы, также использует термопрокладку.

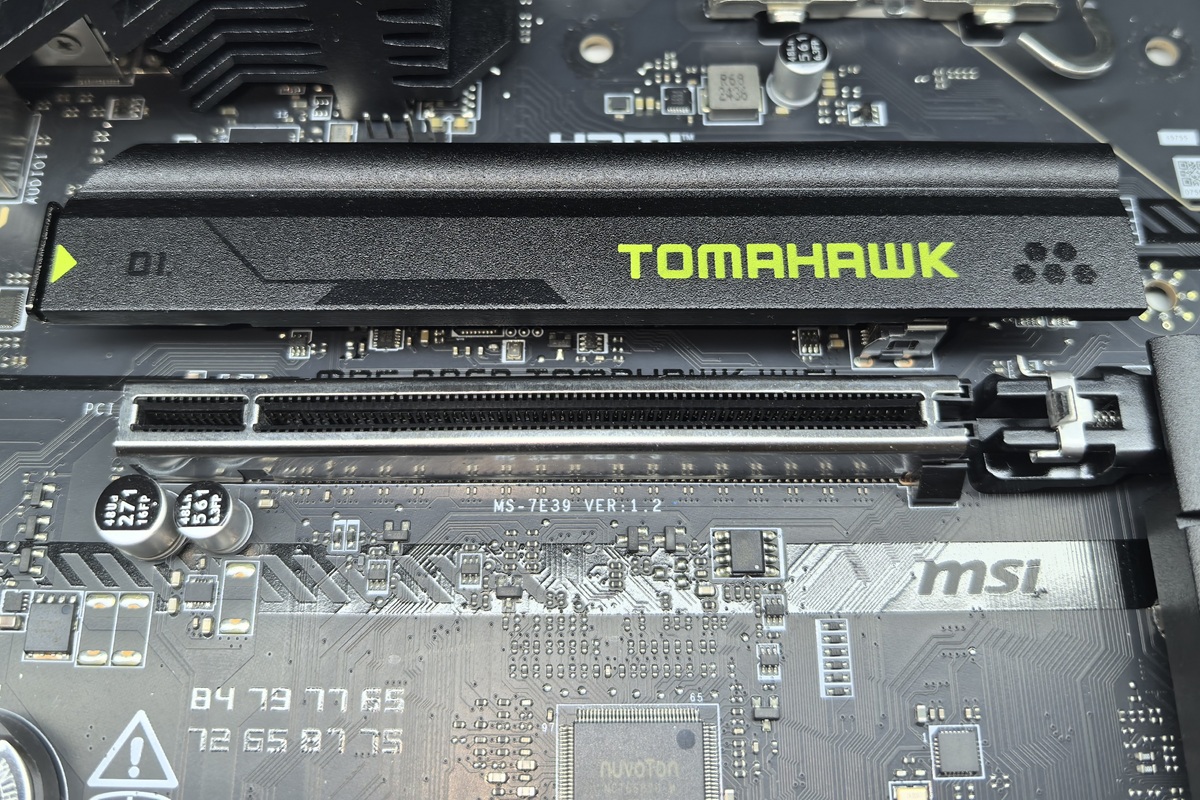

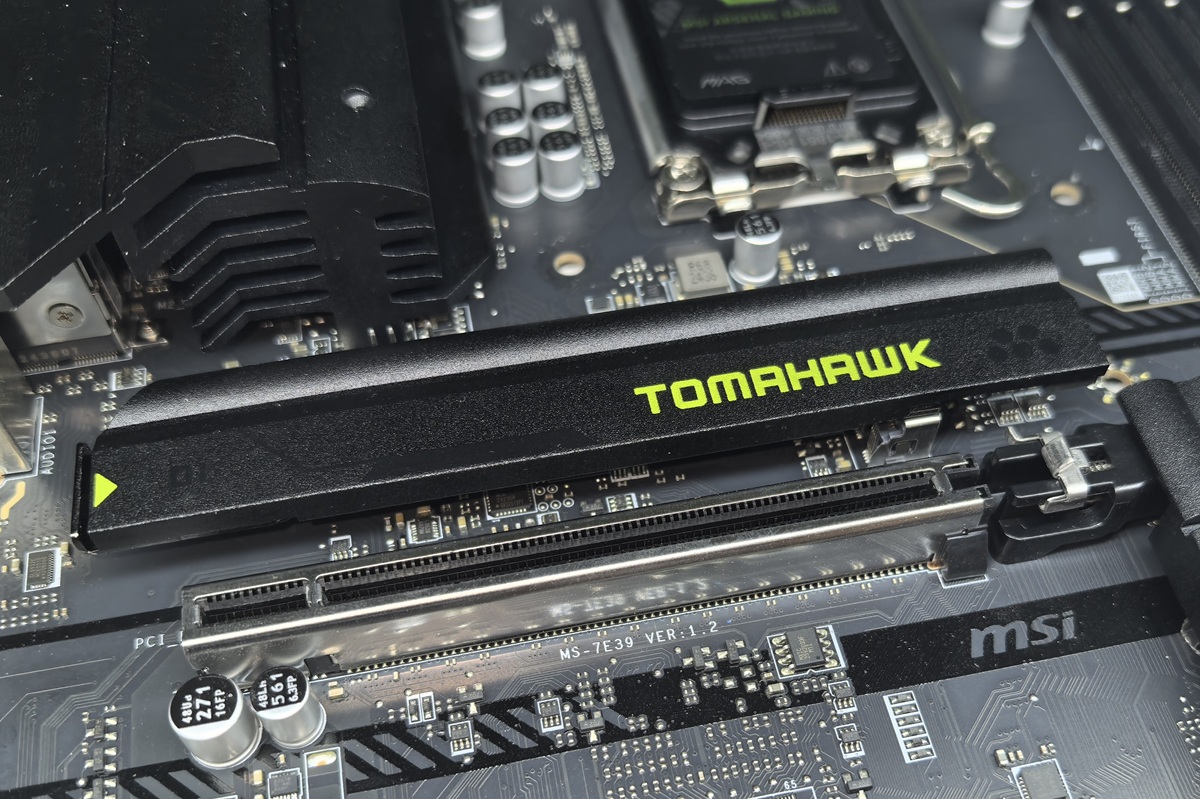

MSI MAG B860 TOMAHAWK WIFI оборудована тремя разъемами PCI-e, один из которых PCI-e Gen5 получает 16 линий от процессора, два оставшихся PCI-e Gen4 — одну и четыре линии от чипсета. Соответственно, первый расположен выше прочих и отличается наличием металлической рамки Steel Armor II для защиты от помех и усиления конструкции в целом. Предполагается, что в него будет устанавливаться видеокарта, а потому для удобства ее извлечения данный слот получил крепление EZ PCIe Release с вынесенной к зоне ОЗУ кнопкой. Нажатием на нее вы сможете извлечь графический адаптер без необходимости забираться под него пальцами, чтобы отщелкнуть фиксатор. Оставшиеся два слота расположены под и над нижними слотами для накопителей M.2. Для них металлическая защита и механизм EZ PCIe Release не предусмотрены.

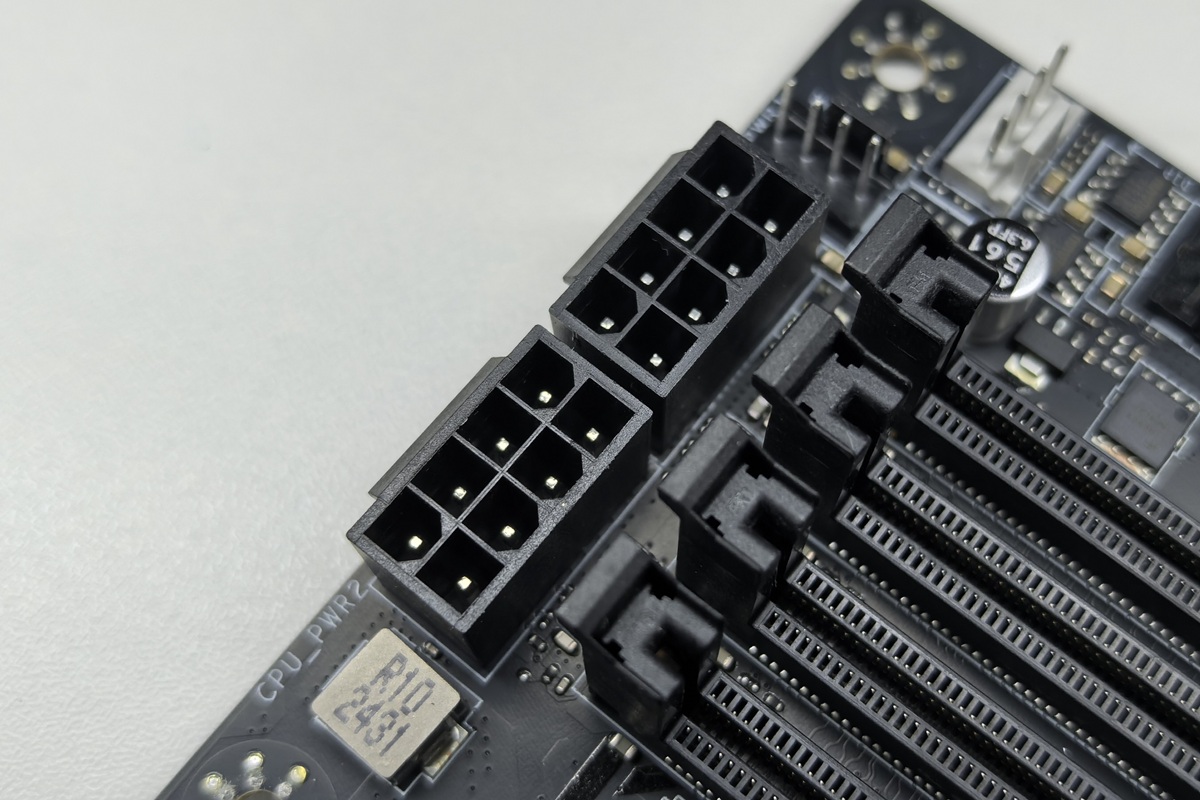

Питание на плату подается по схеме 24+8+8. Основной коннектор ATX 24-pin имеет стандартное расположение справа, а два 8-пиновых коннектора ATX12V смещены из левого верхнего угла ближе к правому в зону над ОЗУ. Это делает их более удобными для подключения кабелей, особенно в том случае, если вы будете использовать жидкостное охлаждение с верхним расположением радиатора. Еще один 8-пиновый коннектор PCIE_PWR1 поместили под нижним слотом PCI-e. Он отвечает за стабильную подачу питания на все PCI-e устройства.

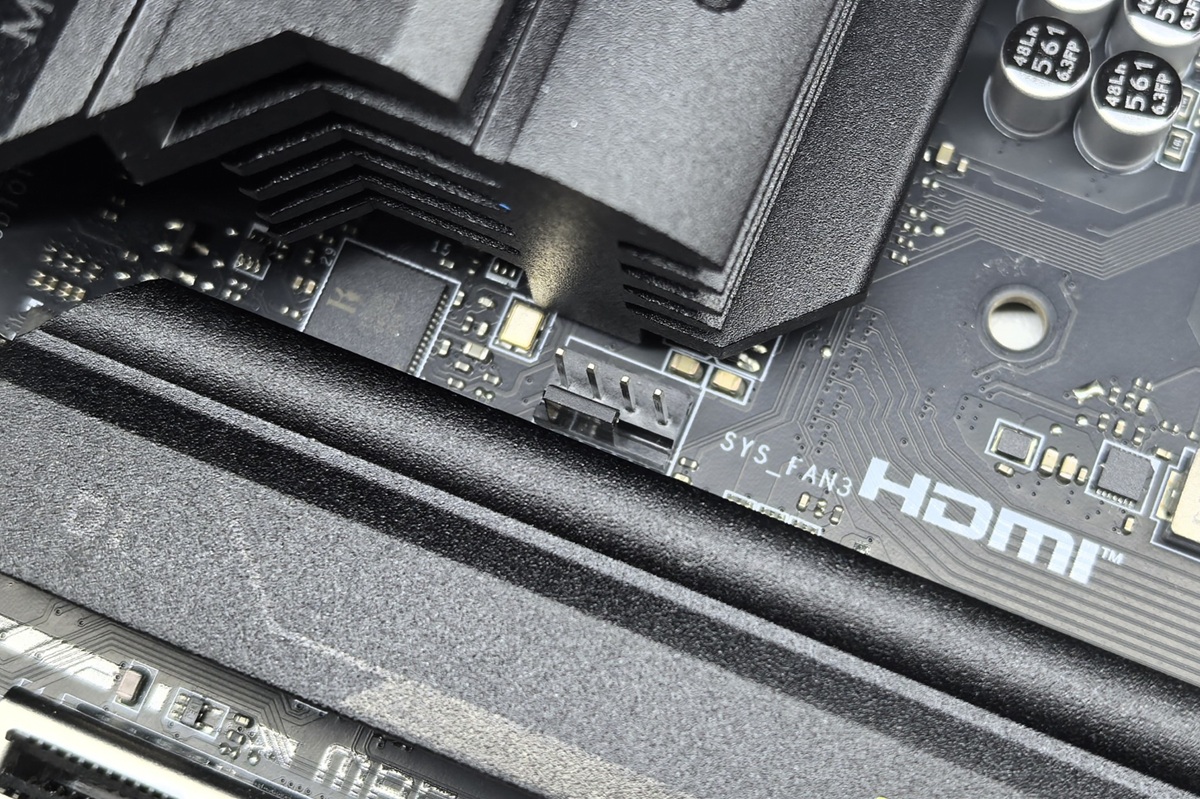

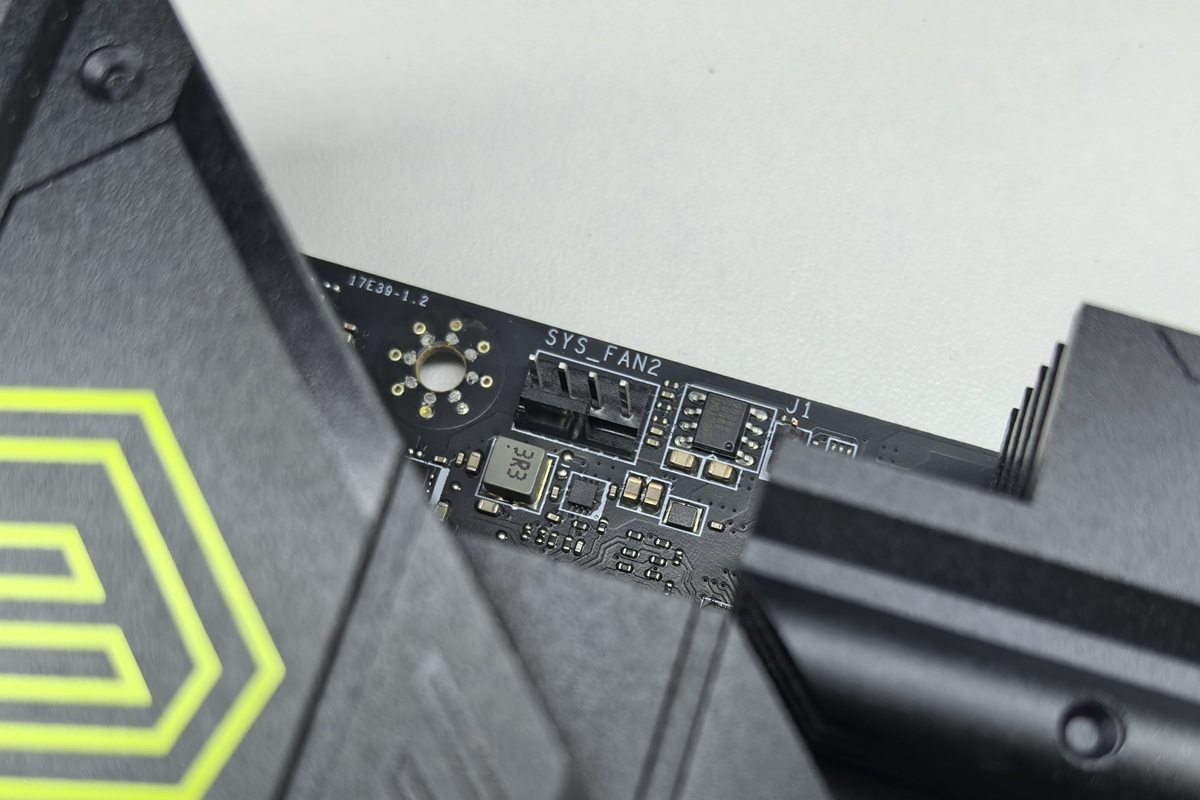

Возвращаемся к верхней стороне платы и в левом верхнем углу находим 4-пиновый разъем SYS_FAN2 для подключения корпусных кулеров. Еще один 4-пиновый разъем SYS_FAN3 расположен ниже и левее от процессорного сокета. Он также служит для подключения вентиляторов корпуса.

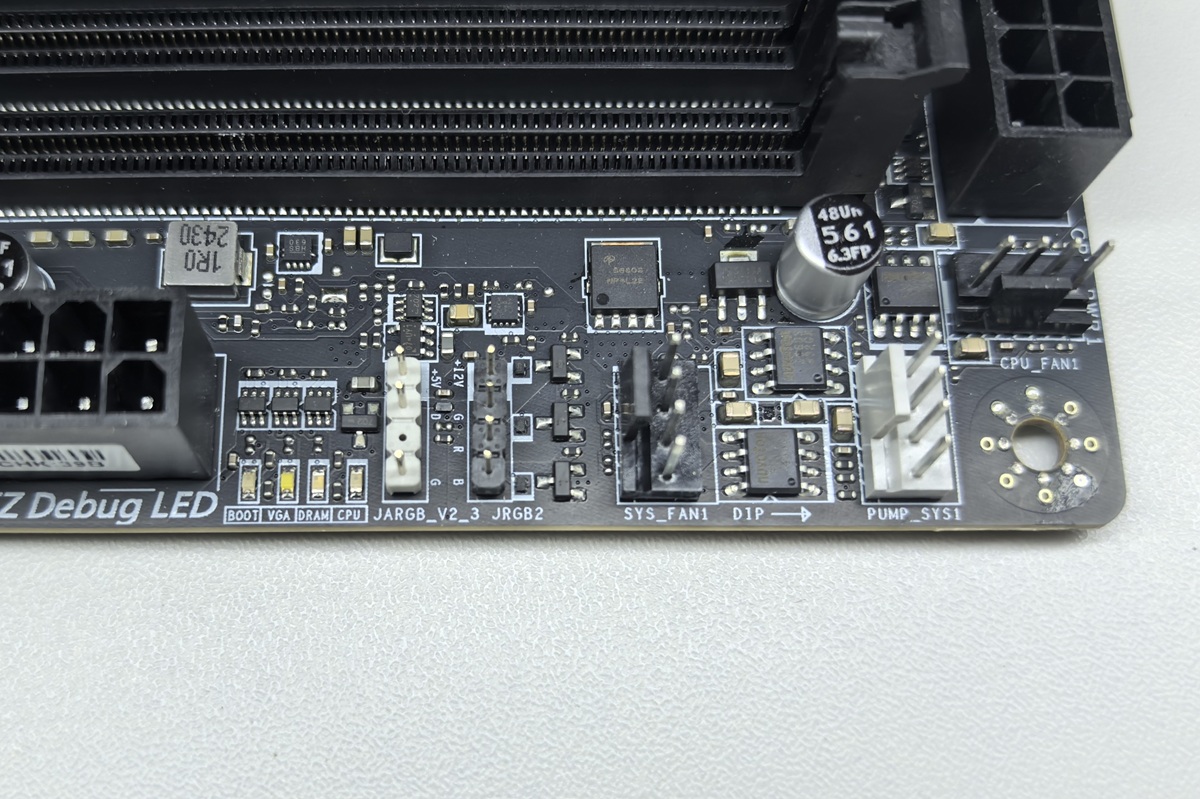

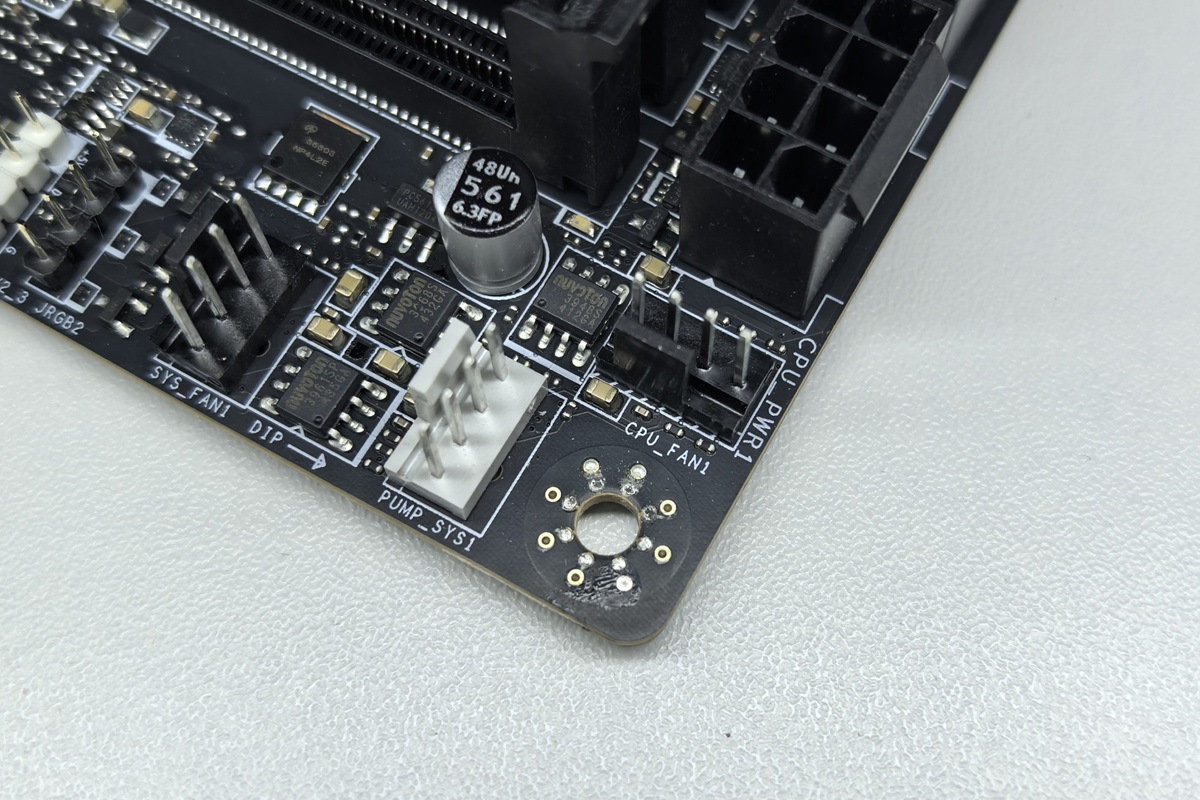

В правом верхнем углу расположилась пара 4-пиновых разъемов CPU_PWR1 и PUMP_SYS1 для подключения процессорного кулера и помпы СЖО соответственно.

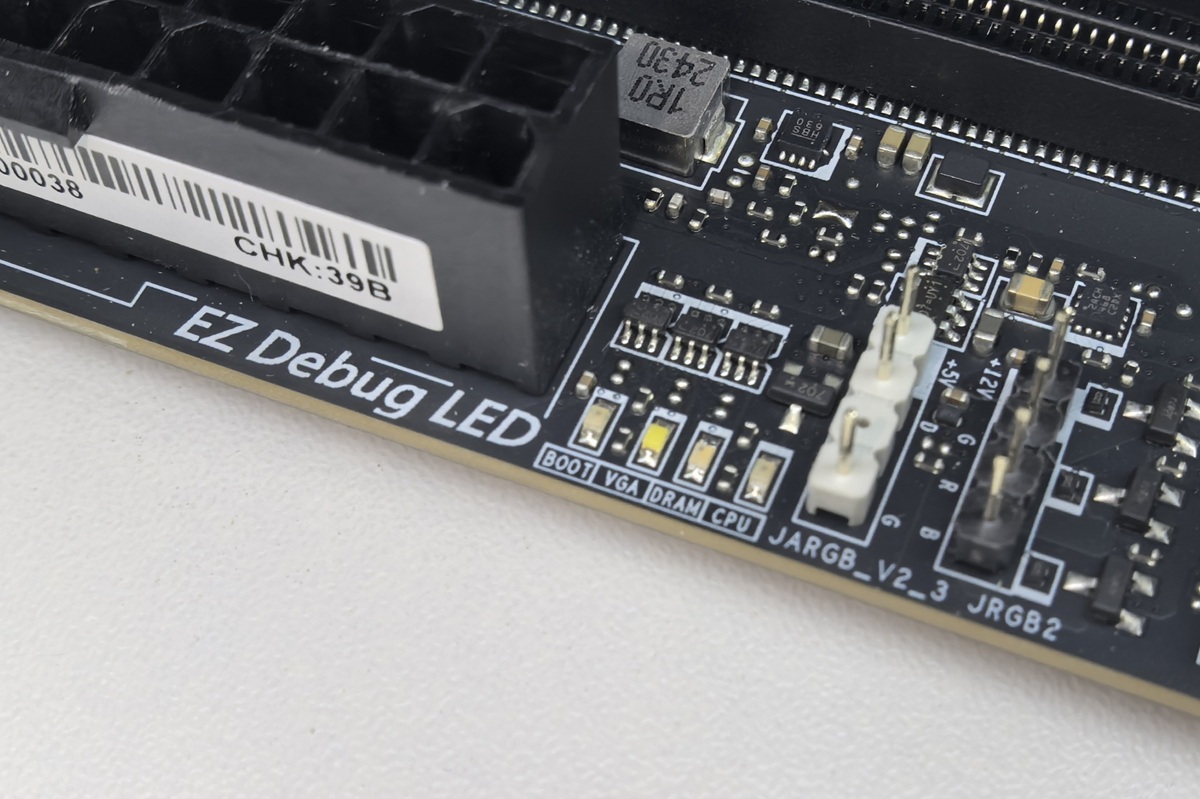

Сверху вниз по правой стороне расположены 4-пиновый SYS_FAN1 для корпусных вентиляторов, 4-пиновый JRGB2 и 3-пиновый JARGB_V2_3 для подсветки, а также 4 светодиода EZ DEBUG для индикации ошибок в конкретных узлах.

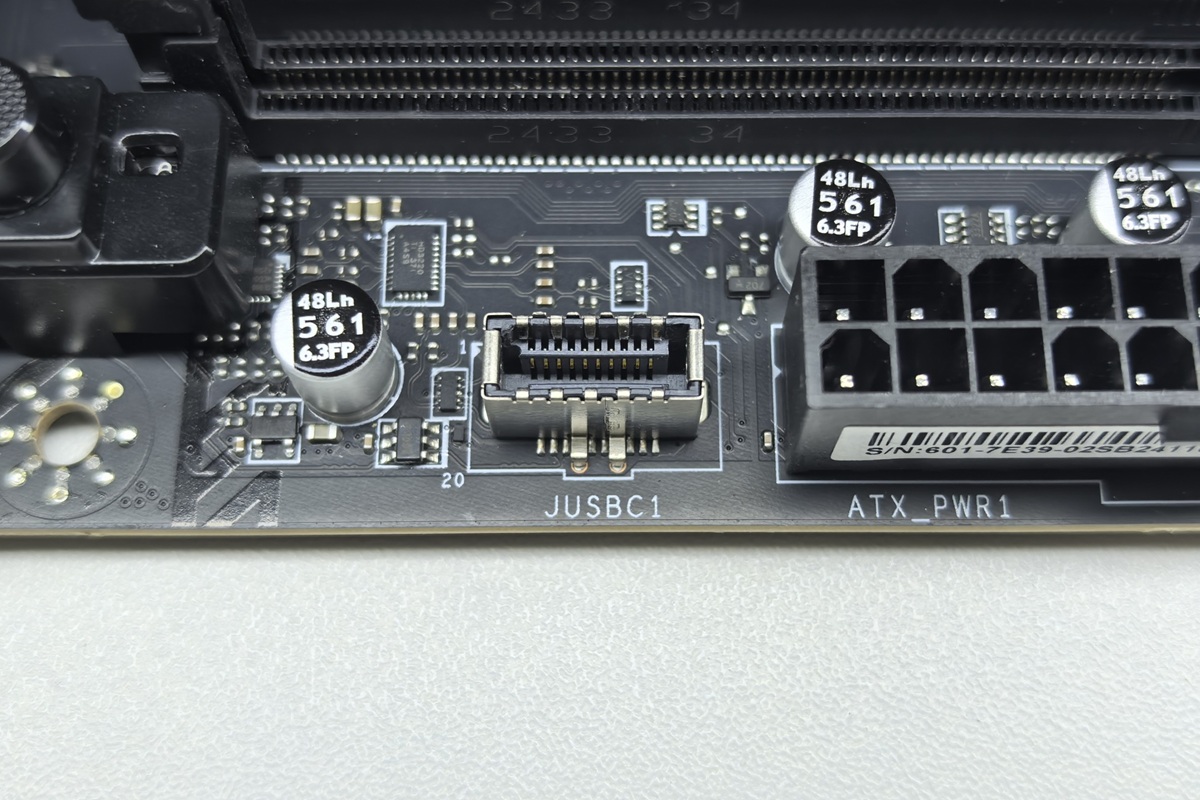

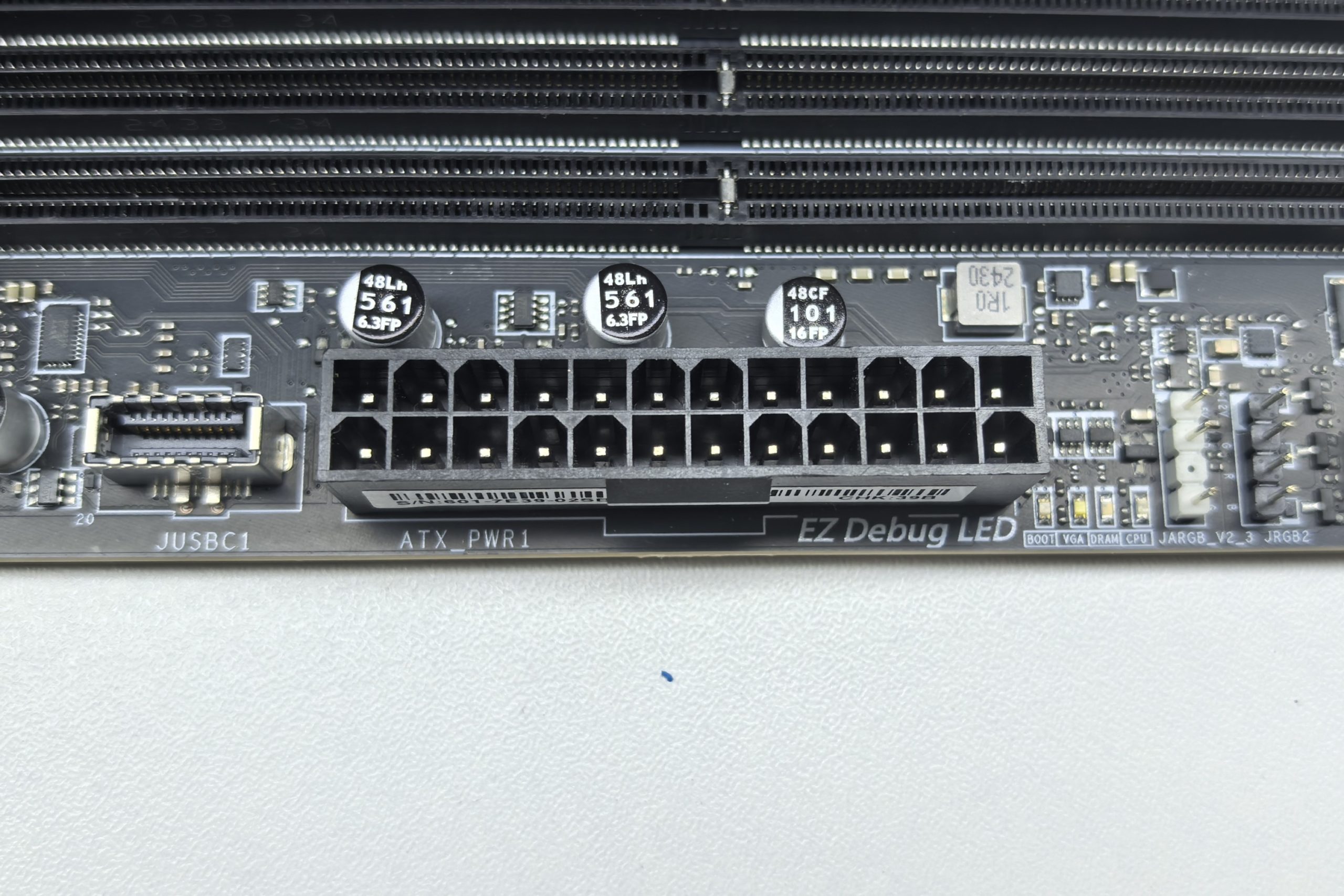

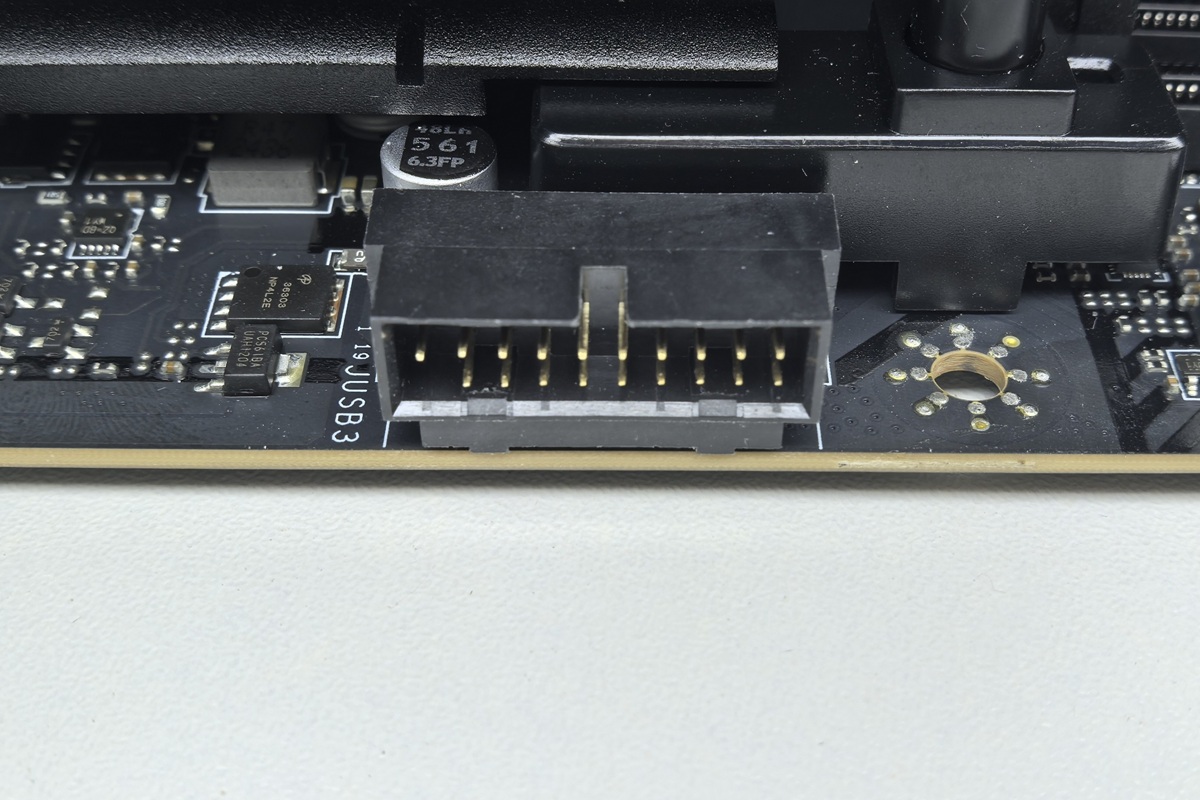

После ранее упомянутого ATX 24-pin следует JUSB_C1 и JUSB_3 для USB-C и USB-A портов на передней панели.

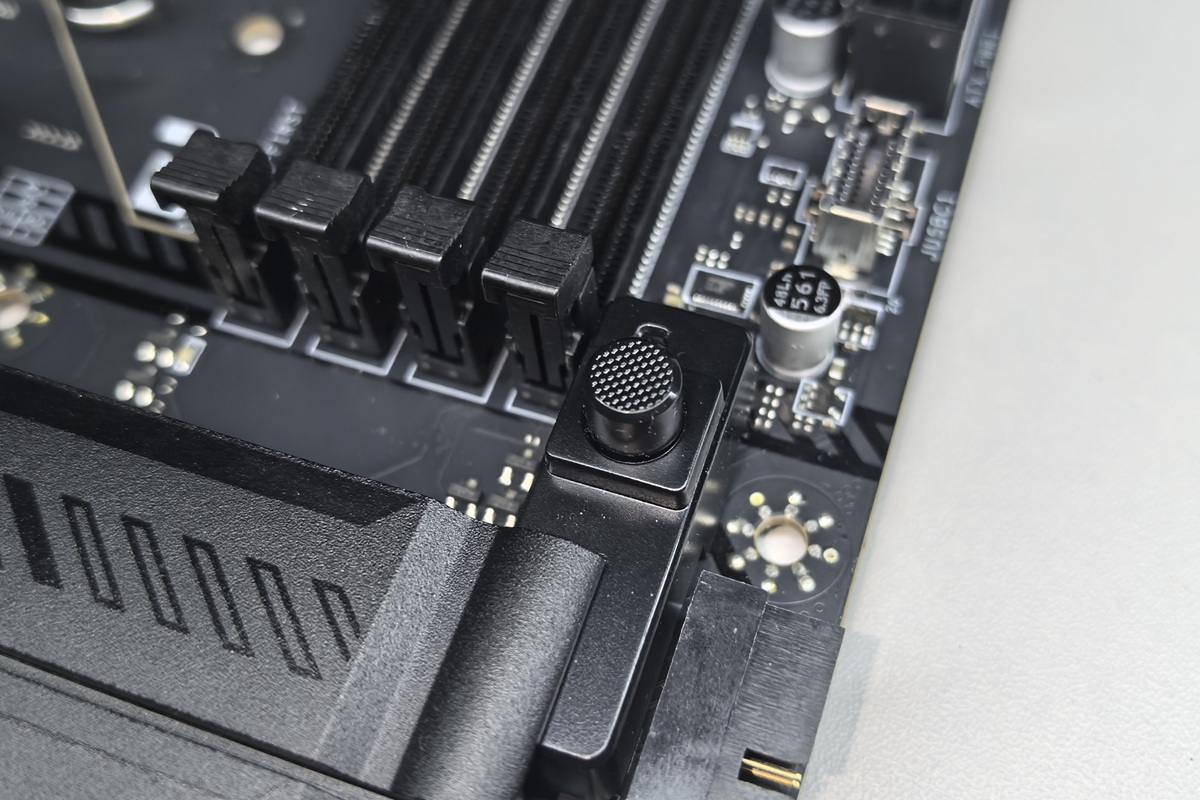

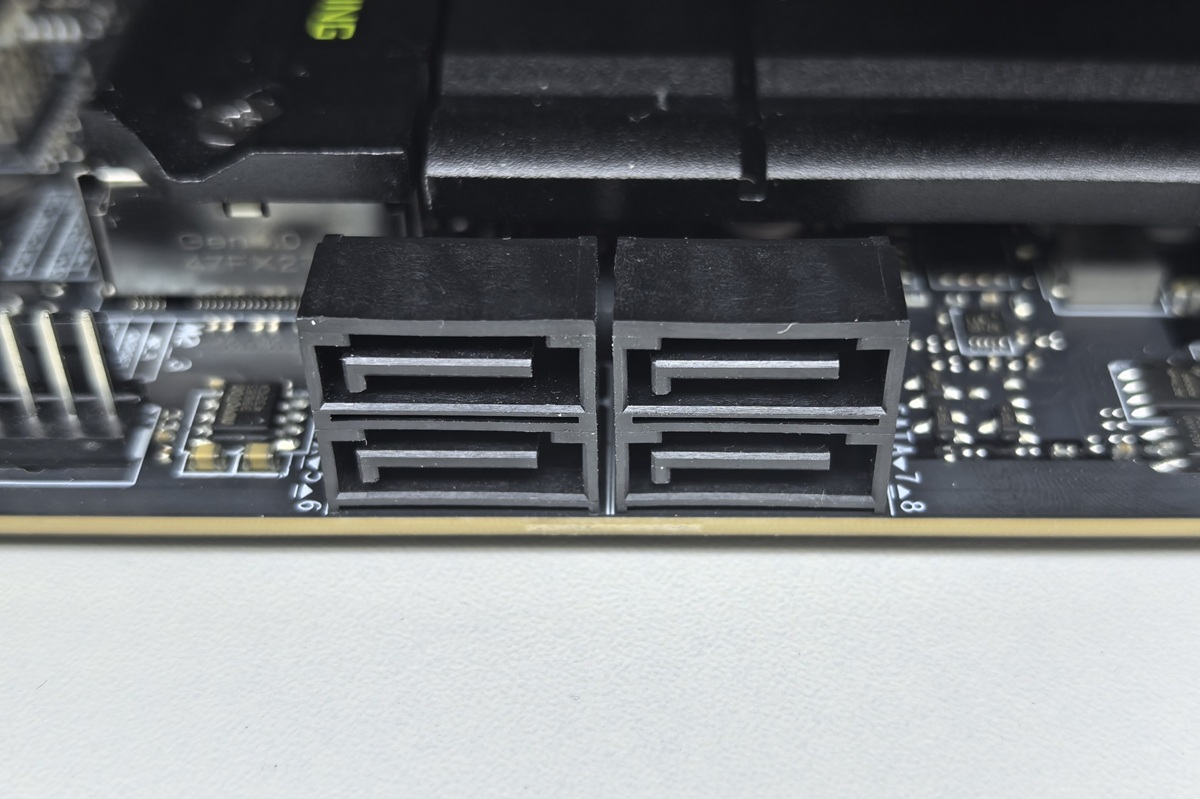

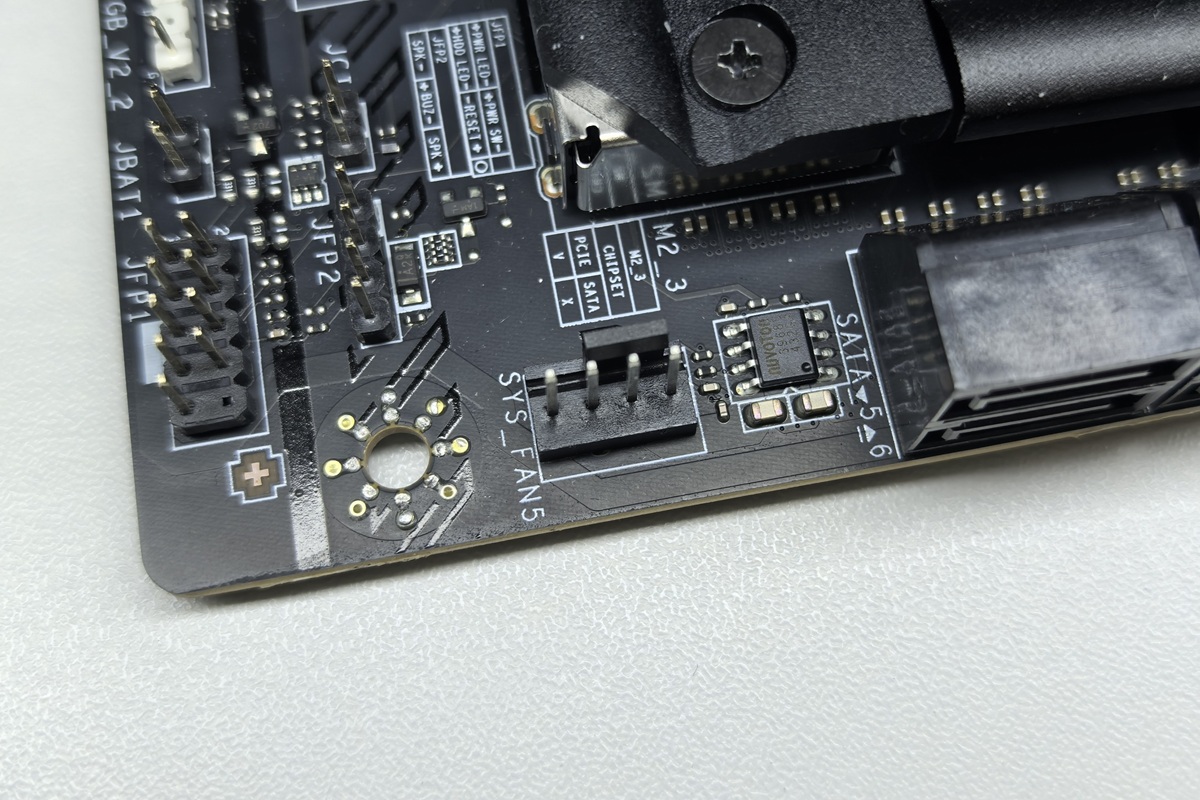

Еще ниже расположились четыре SATA-разъема для накопителей и очередной 4-пиновый SYS_FAN5 для корпусных кулеров.

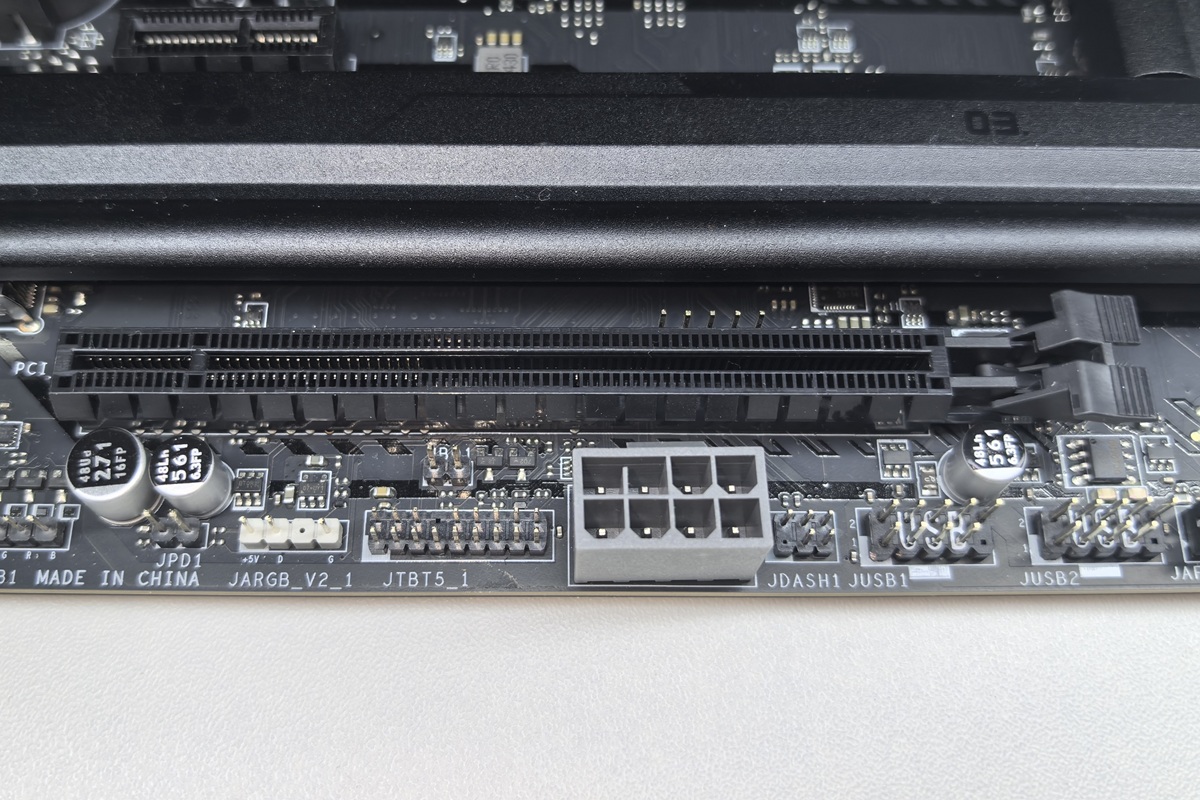

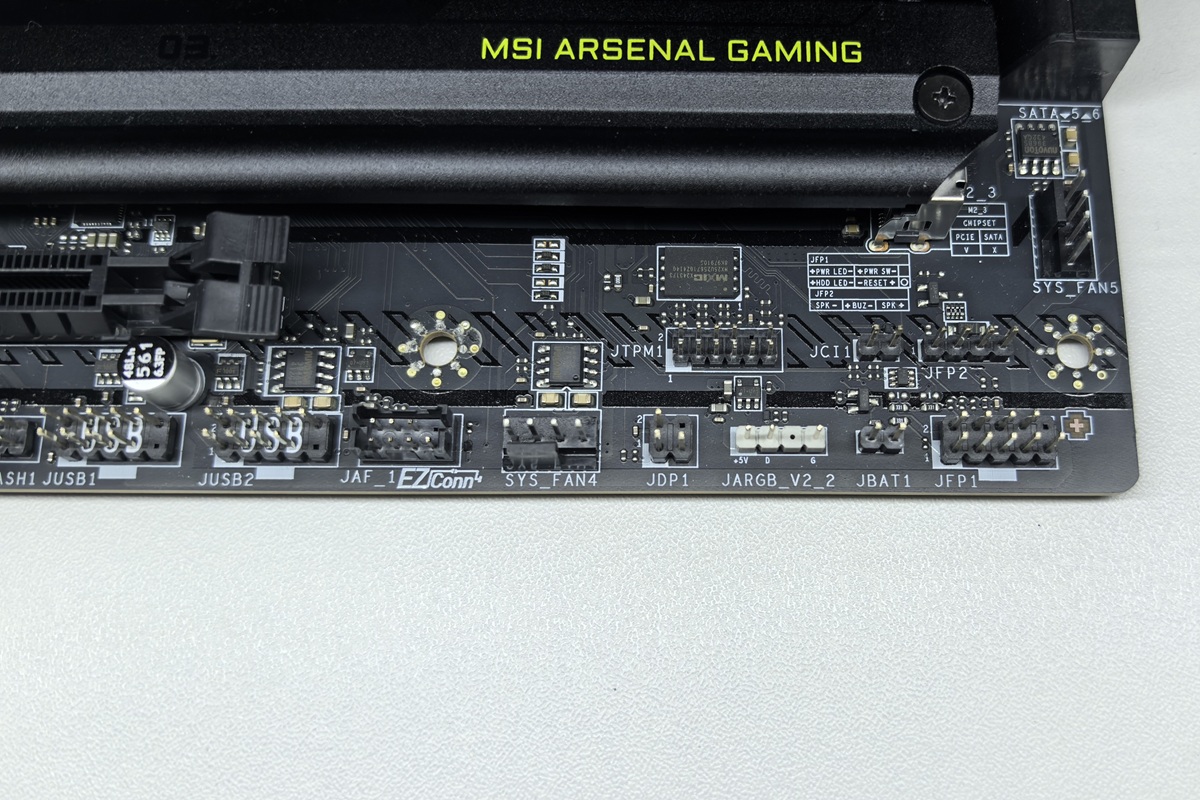

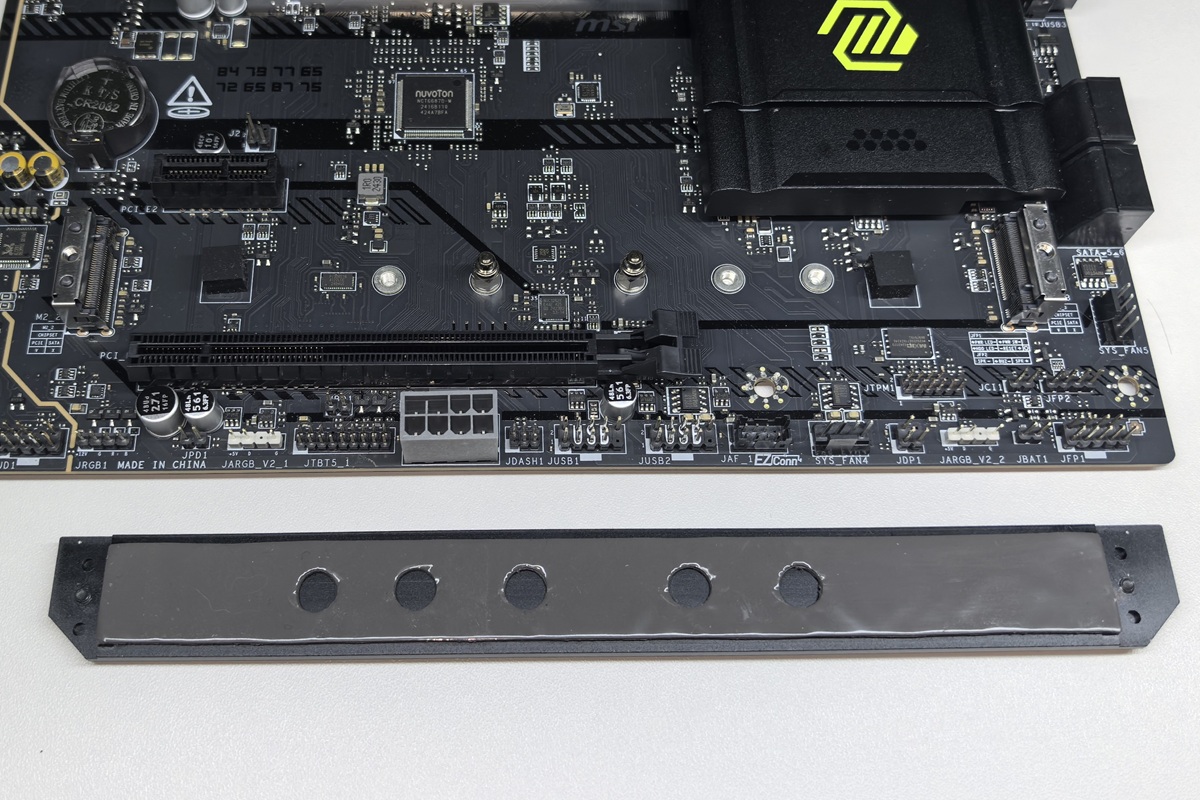

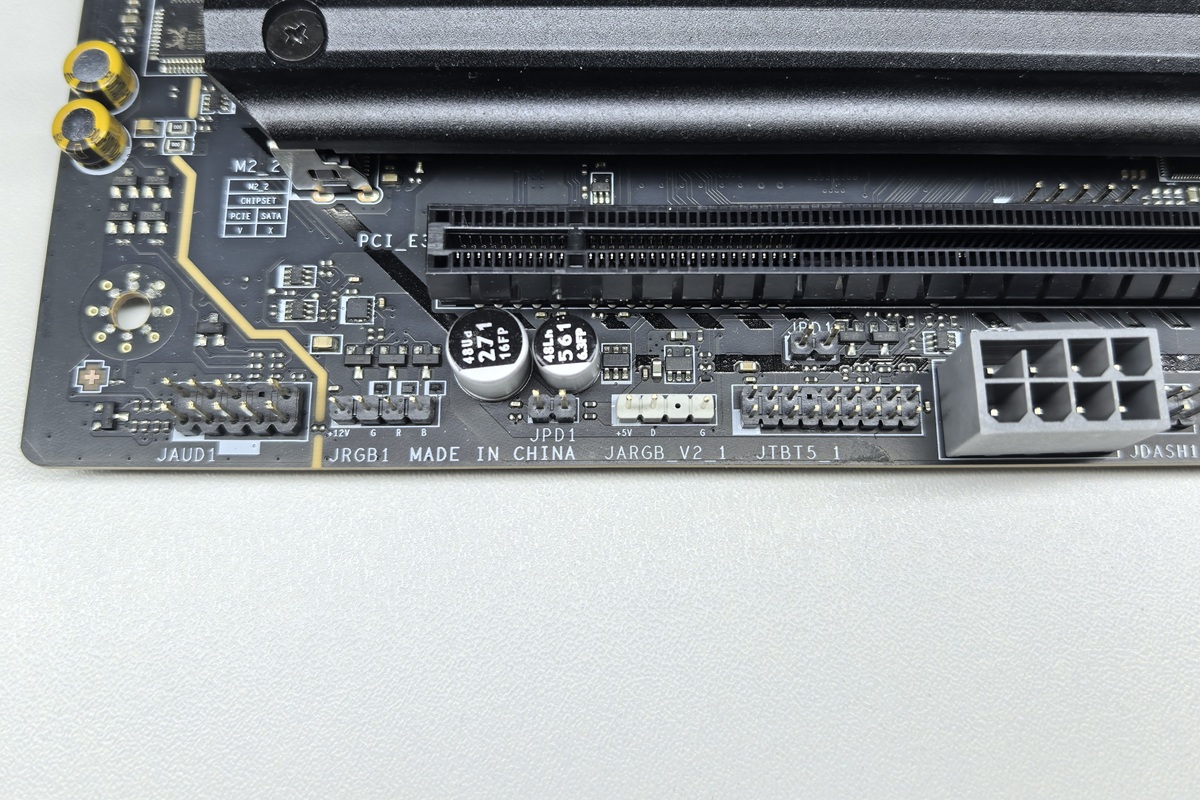

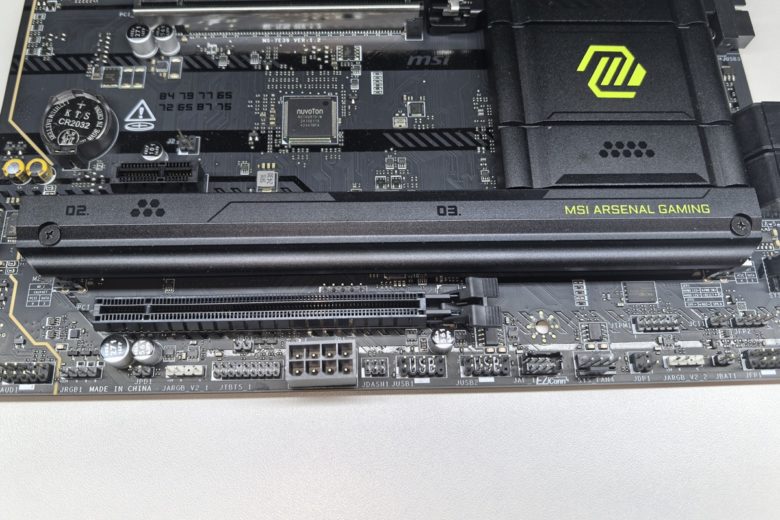

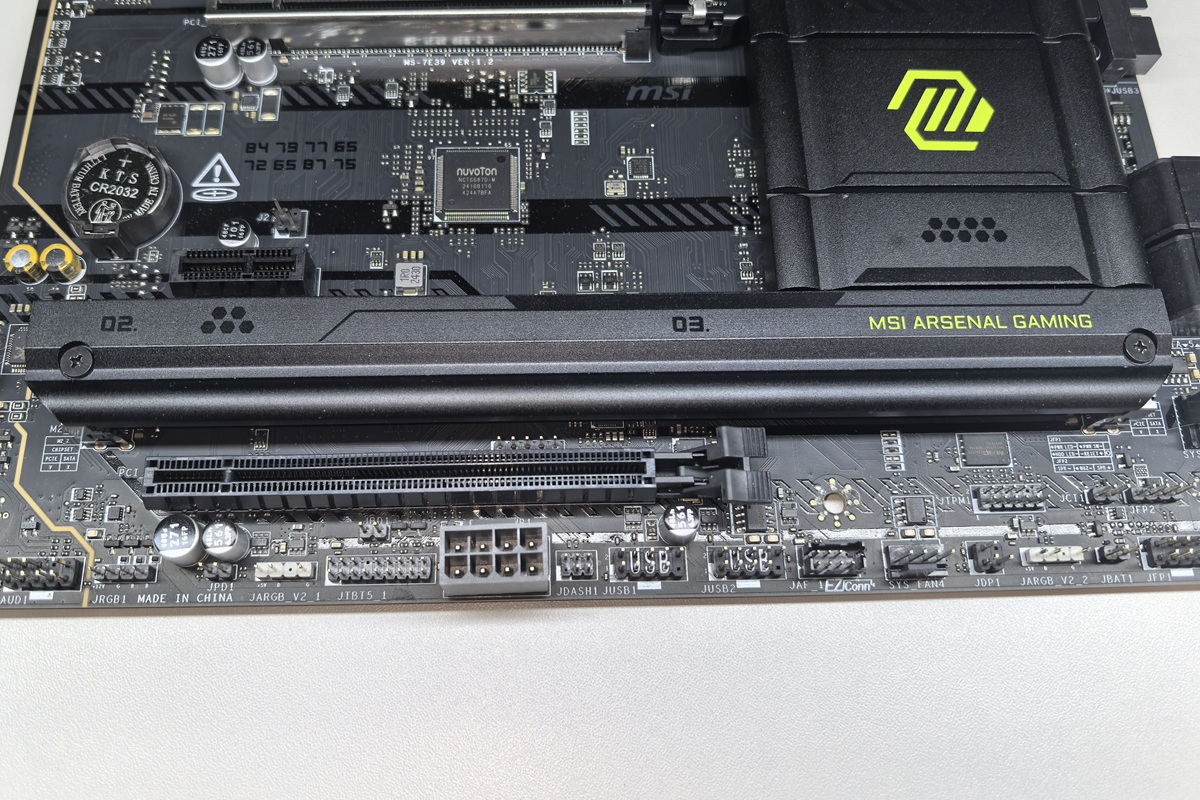

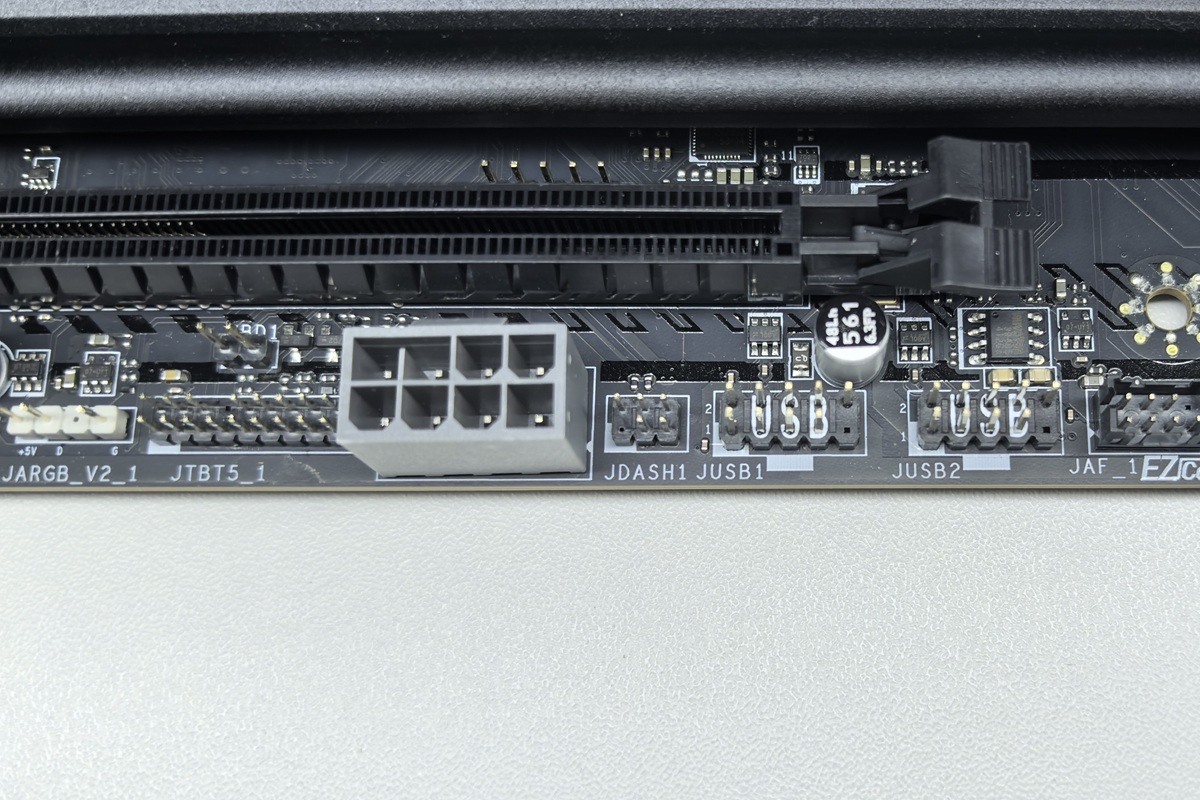

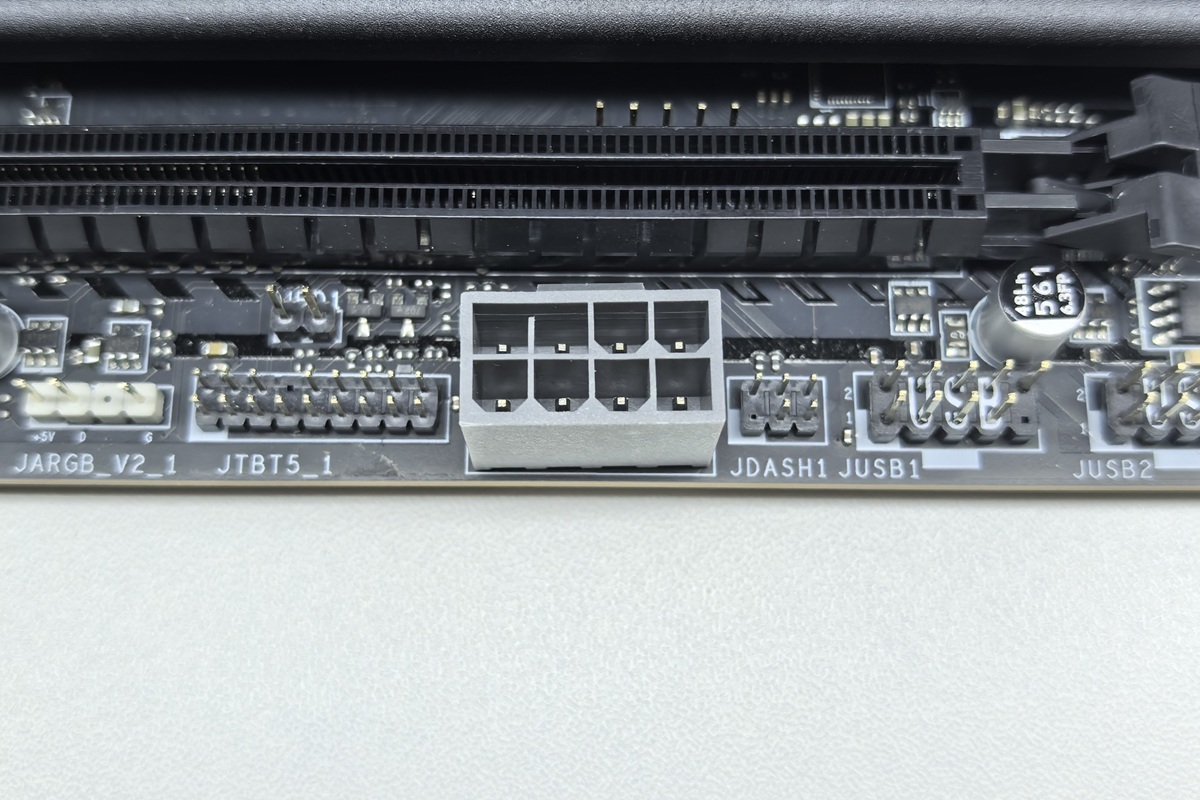

Нижняя сторона вмещает:
- JBAT1 – джампер сброса BIOS;
- JFP1 и JFP2 для индикаторов и кнопок на передней панели;
- JCI1 – датчик открытия корпуса;
- JPTM1 – разъем модуля TRM;
- JARGB_V2_2, JARGB_V2_1 – для подсветки;
- JDP1 – сервисный разъем
- SYS_FAN4 – для корпусного кулера;
- EZ Conn (JAF_1) – фирменный разъем, объединяющий кабели питания и подсветки кулеров;
- JUSB1 и JSUB2 – для подключения USB-A 2.0 на лицевой панели;
- JDASH1 — коннектор Tuning Controller;

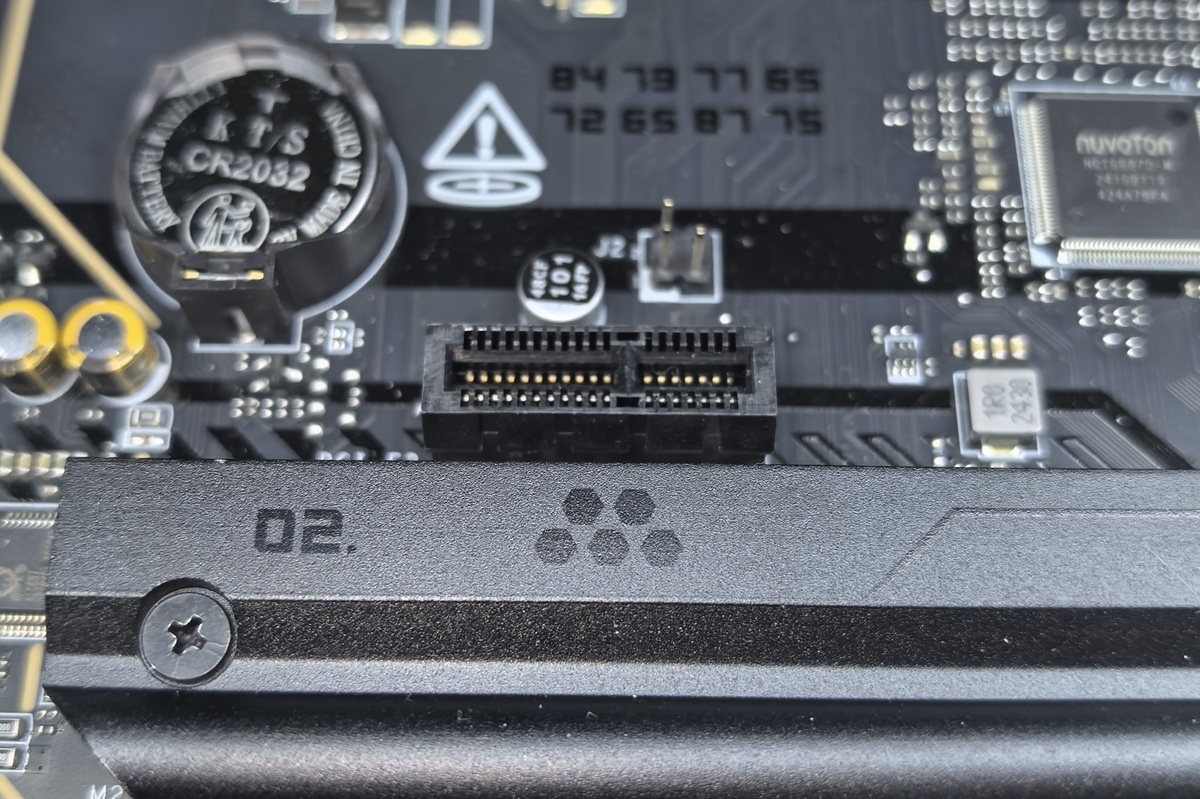

- JTBT5_1 – разъем для подключения карты расширения Thunderbolt 5;
- JBD1 – назначение не указано;
- JPD1 – назначение не указано;
- JRGB1 – для подсветки;
- JAUD1 – для подключения аудио на передней панели.

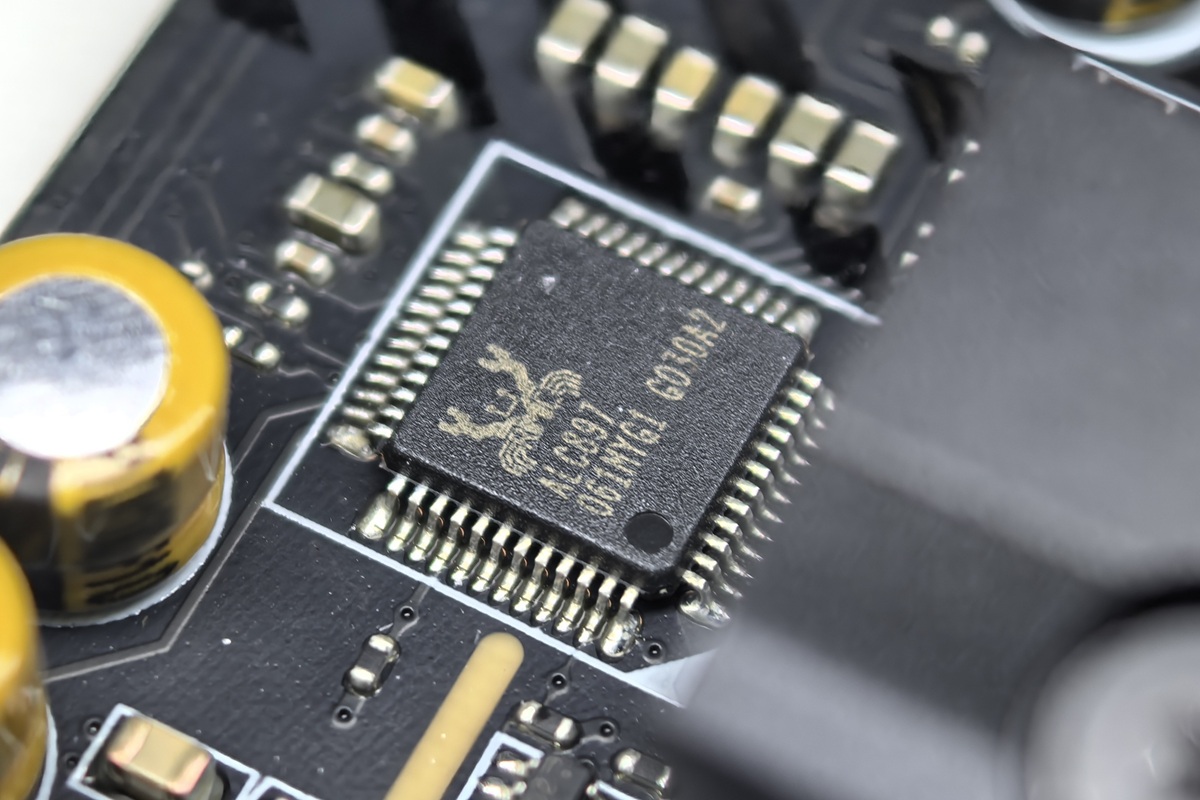

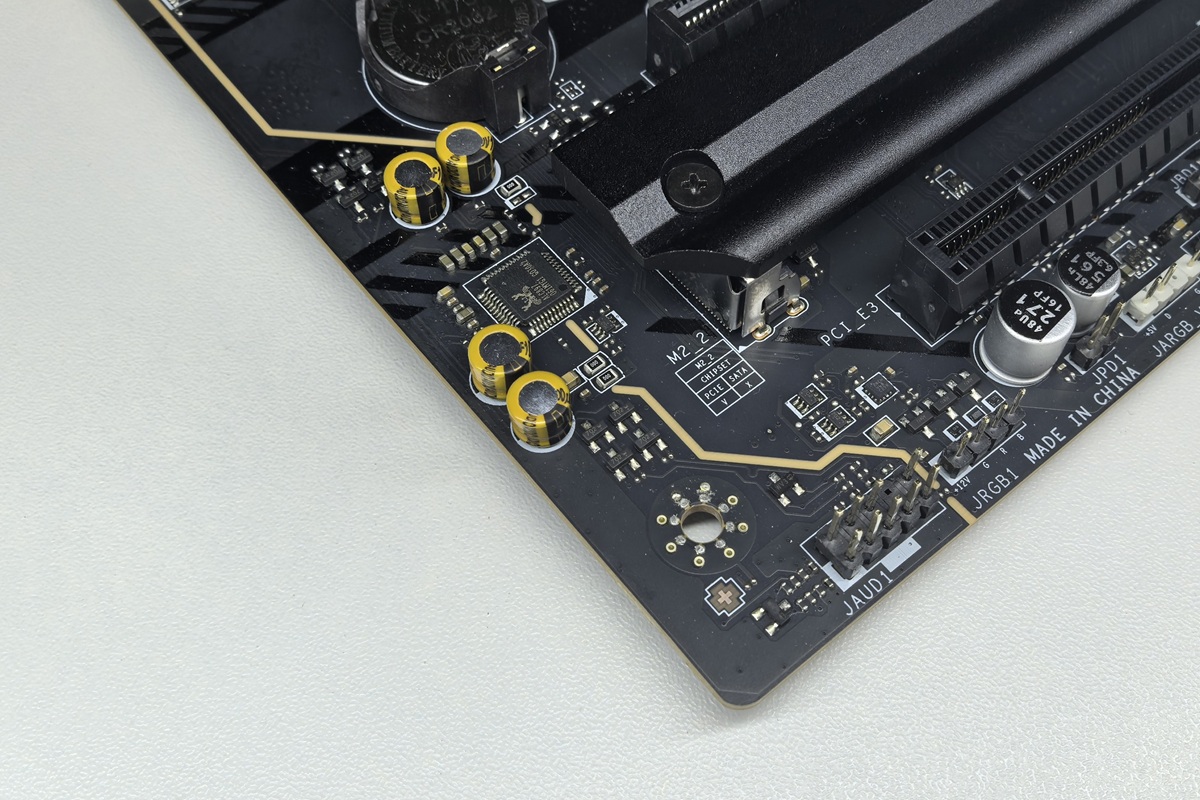

Левый нижний угол, отделенный желтой полосой, обозначает звуковую систему, которая представлена качественными японскими конденсаторами, усилителем сигнала для наушников и кодеком Realtek ALC897 для воспроизведения 7.1-канального звука.

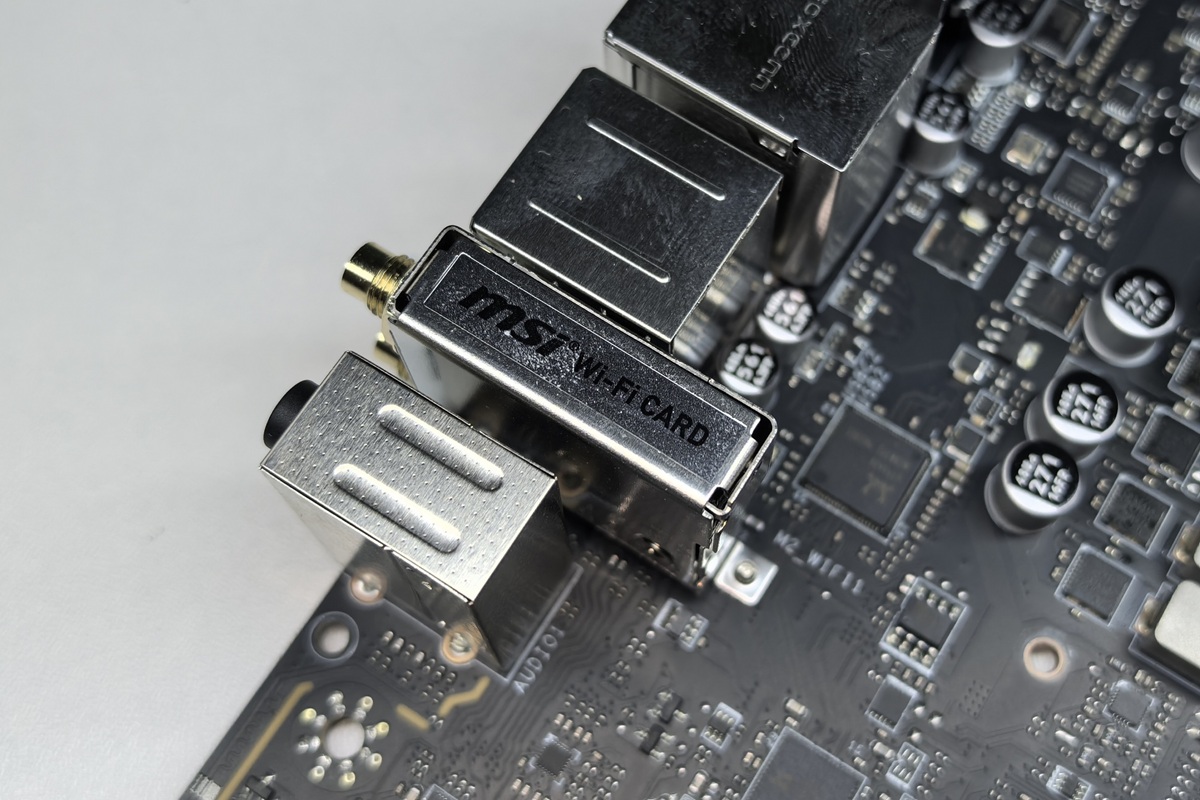

Всё это дополняют сетевой контроллер Intel Killer E5000B для интернет-соединения на скорости 5 Гбит/с и беспроводной модуль Intel Killer BE1750x с поддержкой Wi-Fi 7 и Bluetooth 5.4. Такая комбинация подчеркивает принадлежность платы к игровым комплектующим, так как не только позволяет получить скоростное соединение, но и делает его стабильным при использовании сразу обоих видов связи благодаря интеллектуальному анализу сети.

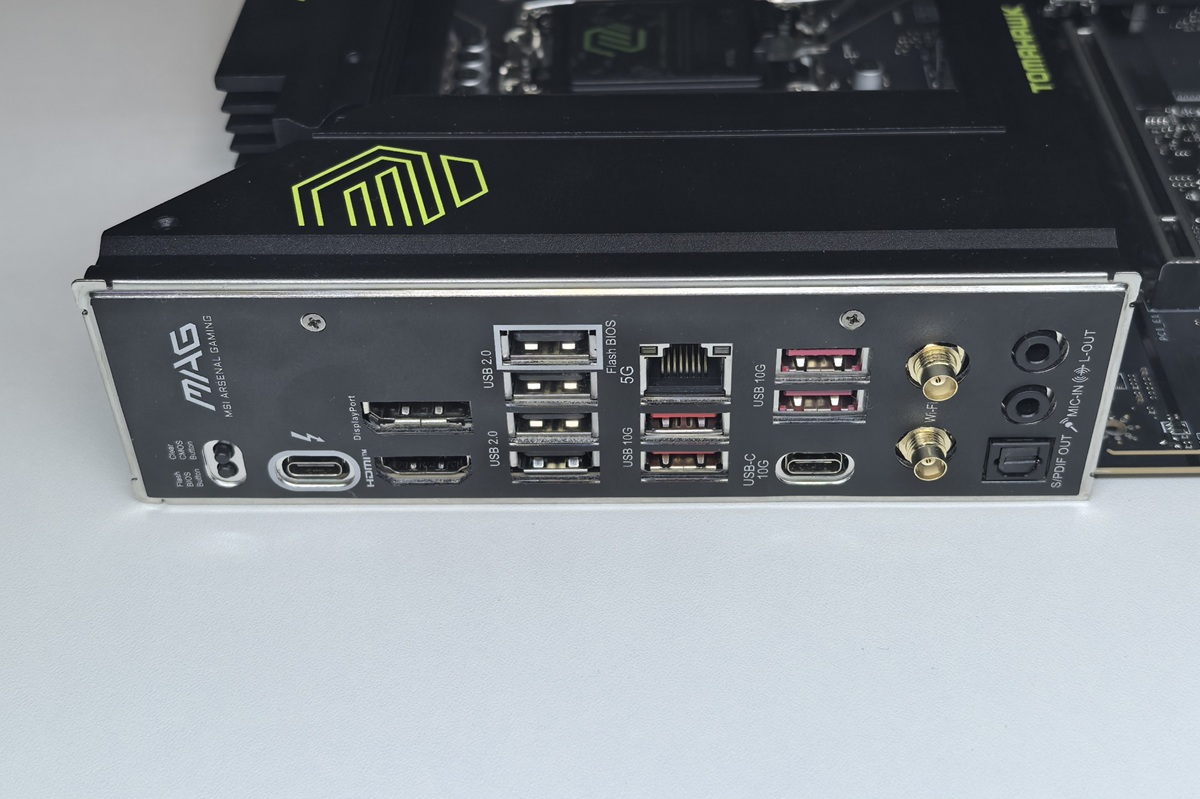

Тыльная сторона оборудована широким набором разъемов, которые уже из коробки имеют защитную металлическую панель. В их число входят:
- 1 x DisplayPort ;
- 1 x USB-A 2.0 (для обновления BIOS);
- 1 x 5G LAN;
- 2 x USB-A 10 Гбит/с;
- 1 x аудиовход 3.5 для микрофона;
- 1 x аудиовыход 3.5 для наушников/акустики;
- 1 x Thunderbolt 4 40 Гбит/с;
- 1 x HDMI;
- 3 x USB-A 5 Гбит/с;
- 2 x USB-A 10 Гбит/с;
- 1 x USB-C 10 Гбит/с;
- 1 x Optical Audio Out (S/PDIF);
- 1 x разъем для антенны Wi-Fi 7;
- 1 x разъем для антенны Bluetooth 5.4.
Помимо этого, здесь имеется пара кнопок для очистки CMOS и перепрошивки BIOS.
Особенности
Как и рассмотренные ранее модели, материнская плата MSI MAG B860 TOMAHAWK WIFI отличается множеством интересных возможностей и технологий, призванных упростить процесс подключения, настройки и разгона комплектующих.
MSI MAG B860 TOMAHAWK WIFI – это материнская плата с сокетом LGA1851, предназначенная для сборок ПК с процессорами Intel Core Ultra 2-го поколения. Система питания 12+1+1+1 с силовыми модулями 60 А хоть и не является самой мощной среди ныне существующих, но все еще позволяет разгонять процессор и оперативную память без риска их выхода из строя. Специально для этого модель получила широкий набор программных средств, благодаря которым выполнить эти действия быстро и безопасно смогут даже неподготовленные пользователи. При этом она имеет улучшенную систему отведения тепла, что положительно влияет на стабильность системы.
Следующее достоинство платы – это продуманная конструкция, которая включает информативное обозначение и разную окраску разъемов, ряд смещенных портов для более удобного подключения, быстросъемные крепления для накопителей и их радиаторов, а также маркировку M.2-слотов, усиленную рамку основного PCI-e слота и наличие у него кнопки для простого извлечения видеокарты.
Помимо этого, модель имеет солидный уровень защиты, в которую входят заземление для силовых портов, антикоррозийное покрытие у тыловых разъемов и TVS-диоды у электронных компонентов, служащих для снижения избыточного напряжения. Помимо этого, плата получила набор специальных средств для защиты от подачи лишнего тока на все основные узлы, а ее разъемы с цельными контактами гарантируют стабильную подачу питания на процессор независимо от нагрузок.
К прочим преимуществам платы можно отнести наличие светодиодов EZ DEBUG для индикации ошибок, широкий набор проводных и беспроводных интерфейсов, в который, помимо прочего, входят Thunderbolt 4, USB 4, 5G LAN, S/PDIF, Wi-Fi 7 и Bluetooth 5.4, а также принадлежность к семейству DIY 2.0, что гарантирует совместимость и простое подключение любой периферии из этой группы. Кроме того, устройство поддерживает до 256 ГБ ОЗУ, чья частота в разогнанном виде может достигать 9200 МГц, а также имеет три разъема для M.2-накопителей, среди которых есть PCI-e 5.0, позволяющий добиться скорости передачи данных до 128 Гб/с.
Отдельного внимания заслуживает программное обеспечение, благодаря которому плату MSI MAG B860 TOMAHAWK WIFI можно использовать для простого и быстрого разгона процессора и ОЗУ. При этом она поддерживает AI-технологии, которые самостоятельно оптимизируют работу ПК (AI ENGINE), улучшают стабильность сети (AI LAN MANAGER), помогают в настройке кулеров (FROZR AI COOLING) и увеличивают производительность нейронного процессора (AI BOOST). Вдобавок к этому здесь есть игровая панель GAME BOOST для разгона процессора одним кликом, панель CPU Lite Load Control для ручной регулировки параметров с отслеживанием тепловых характеристик процессора в режиме онлайн и целый ряд технологий для разгона ОЗУ (XMP, Memory Extension Mode, MSI Memory Boost).
Как итог, MSI MAG B860 TOMAHAWK WIFI – это продуманная материнская плата с серьезной системой питания, высоким уровнем защиты, хорошим охлаждением и массой интерфейсов для сборки мощного игрового ПК. При этом она предлагает ряд полезных технологий, с помощью которых вы сможете быстро и безопасно разогнать свое «железо», не опасаясь его поломки или нестабильной работы.
Программное обеспечение и BIOS

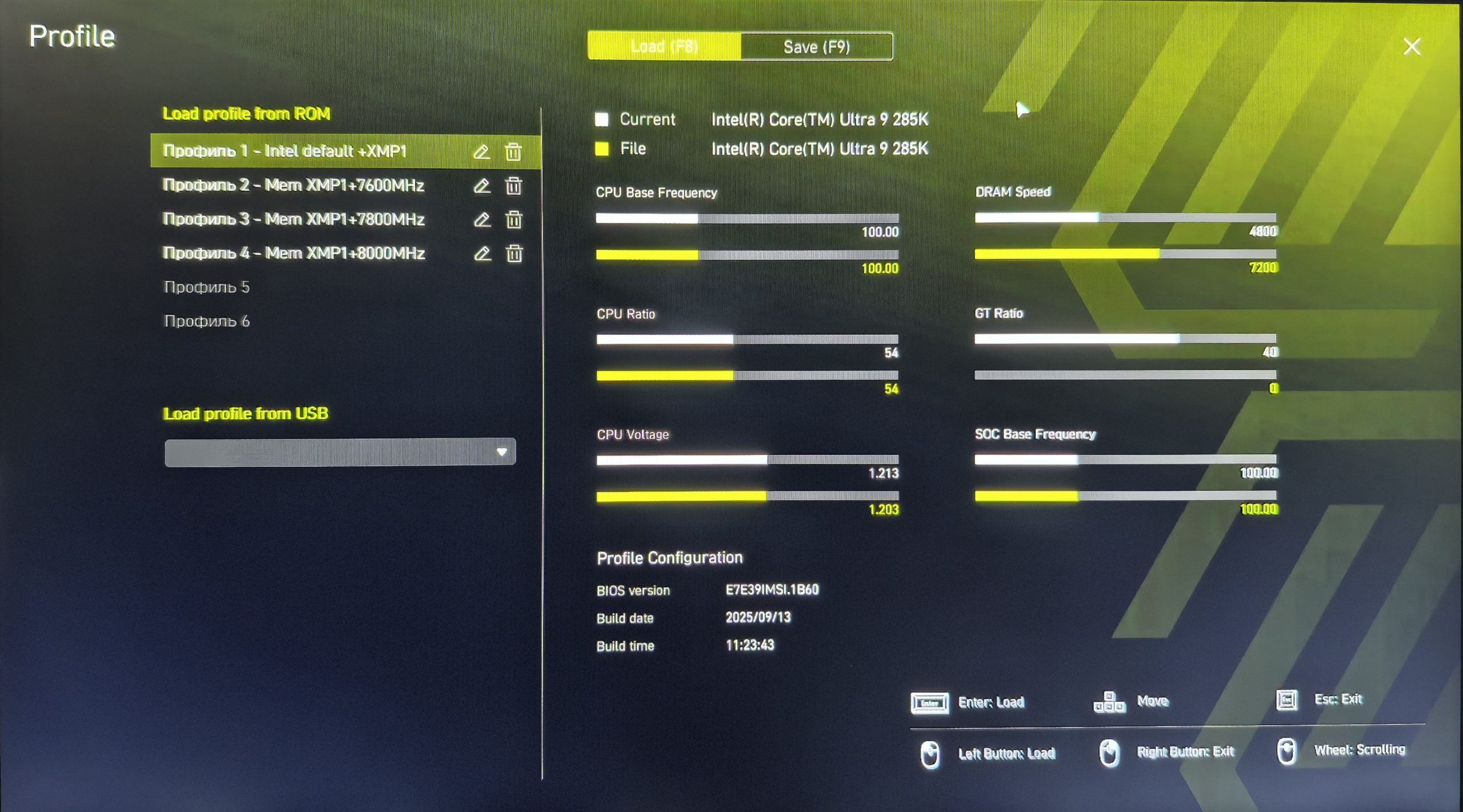

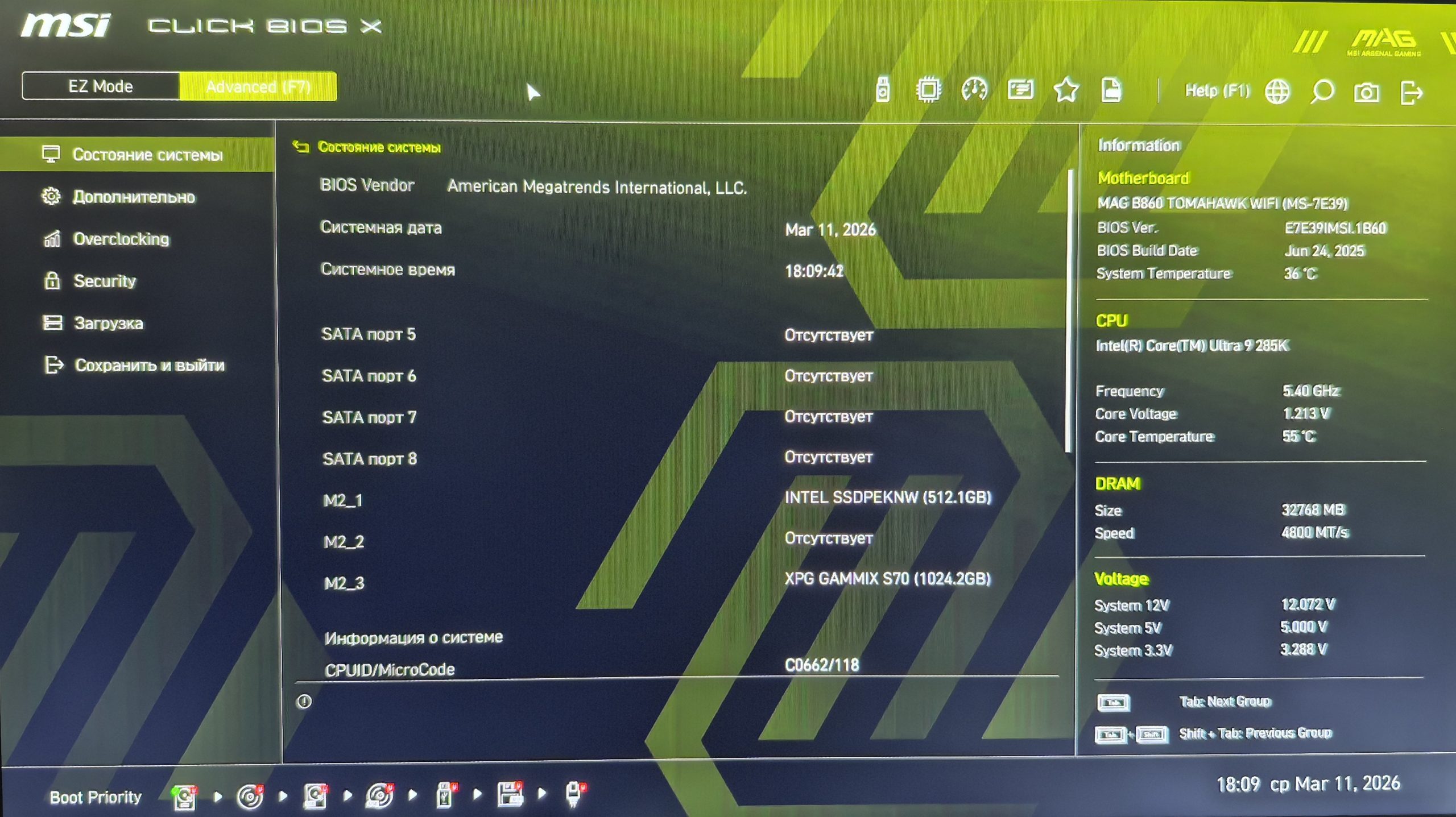

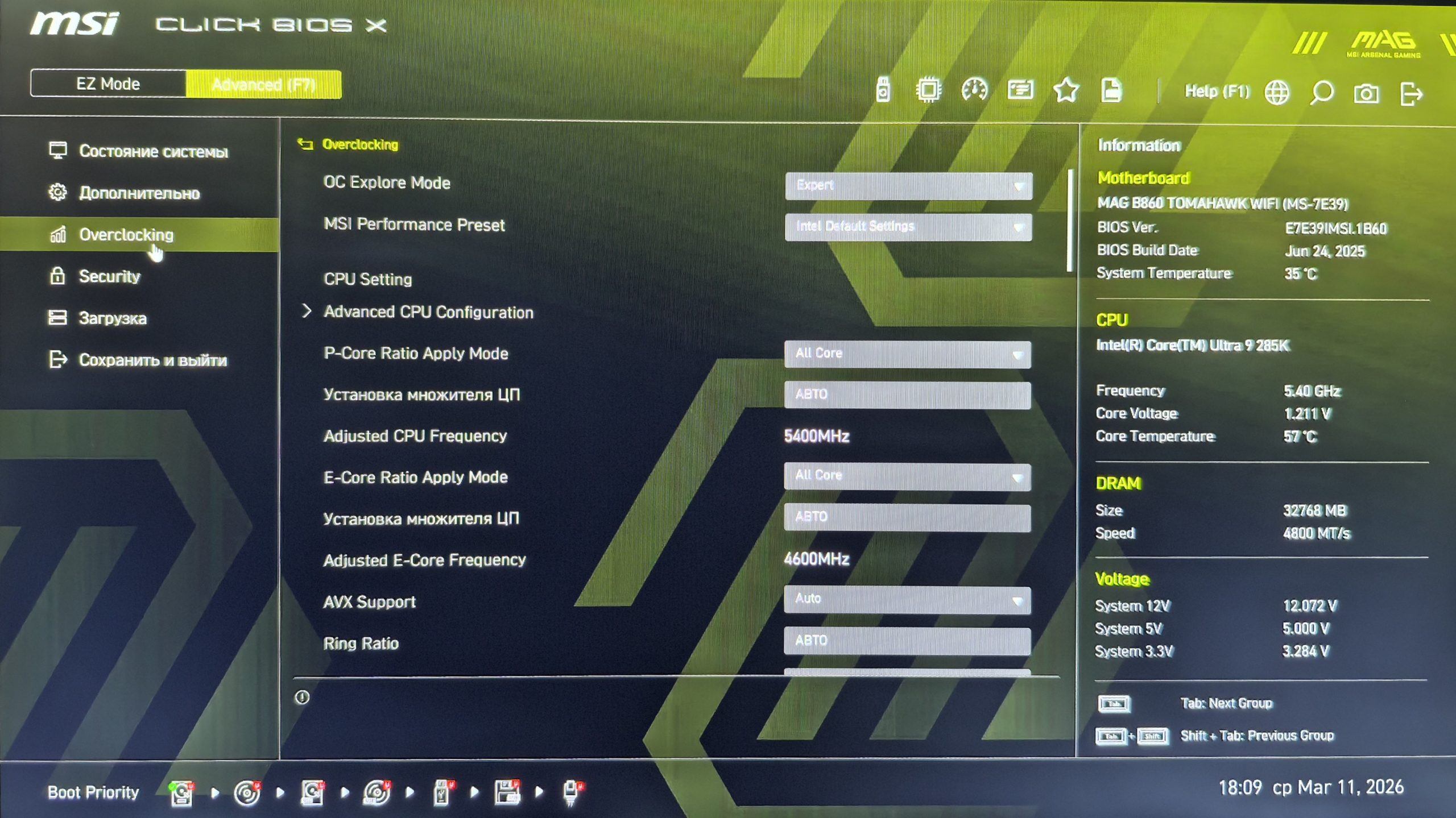

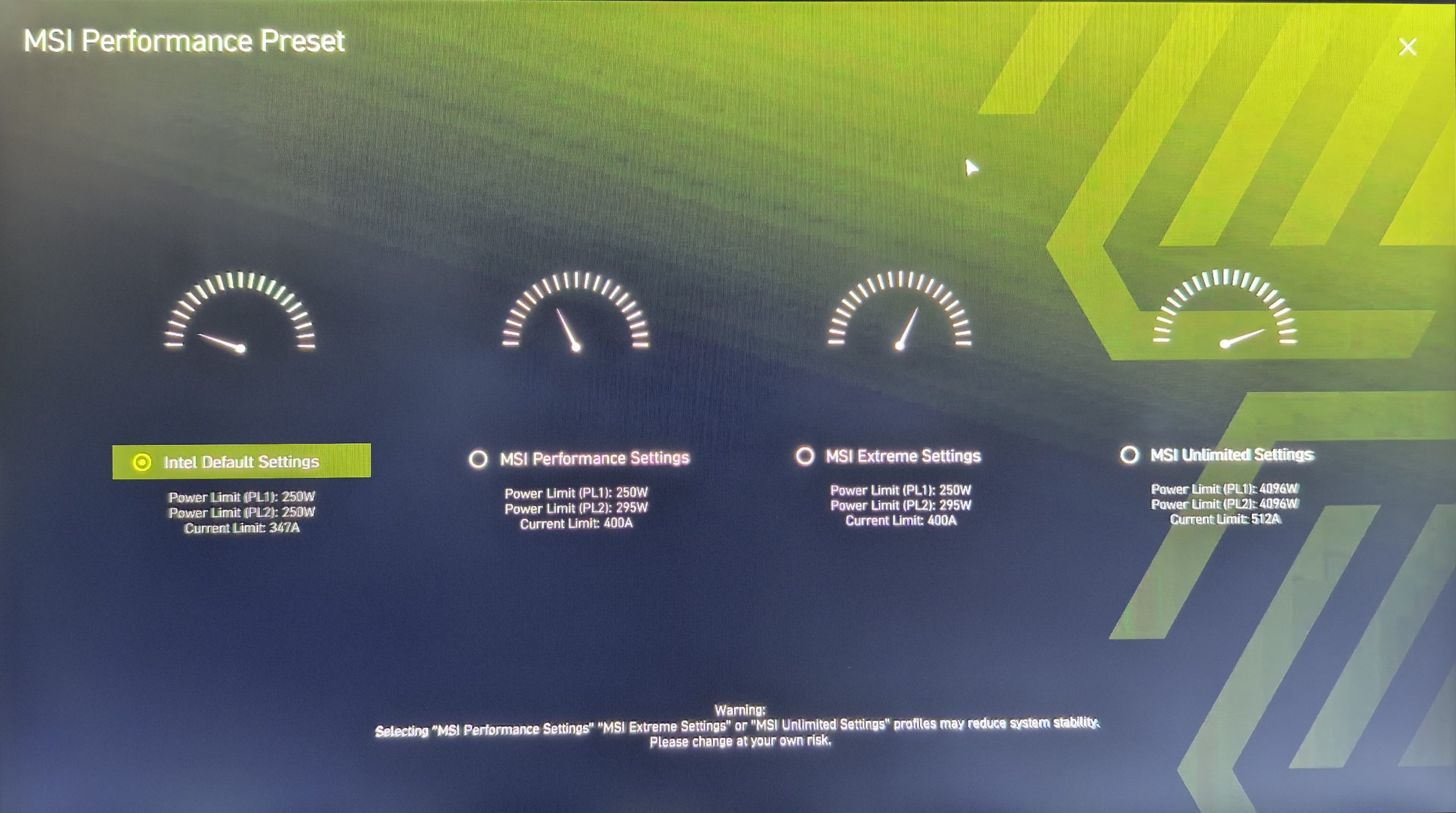

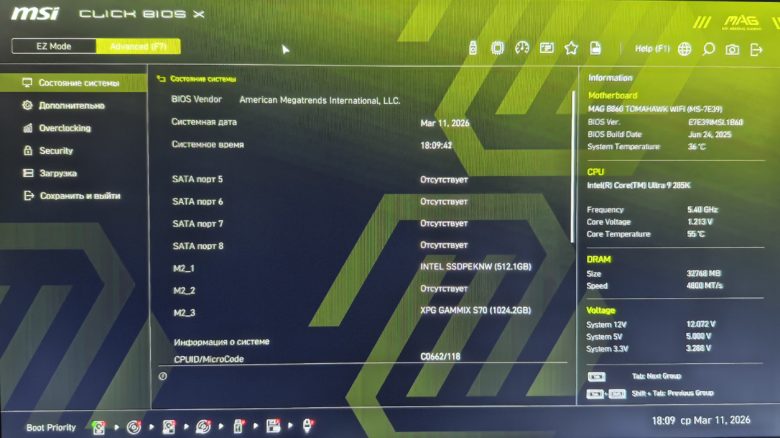

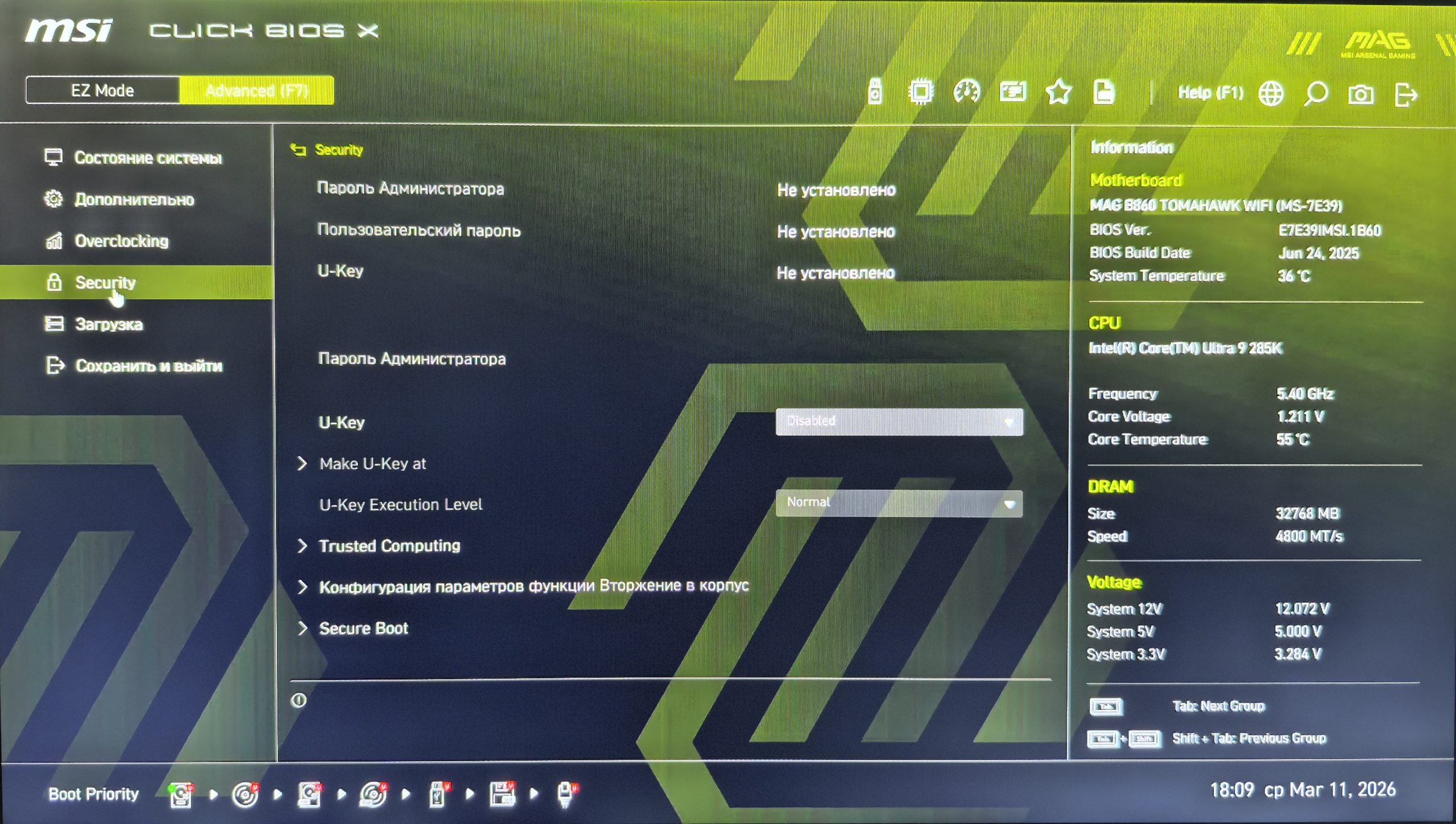

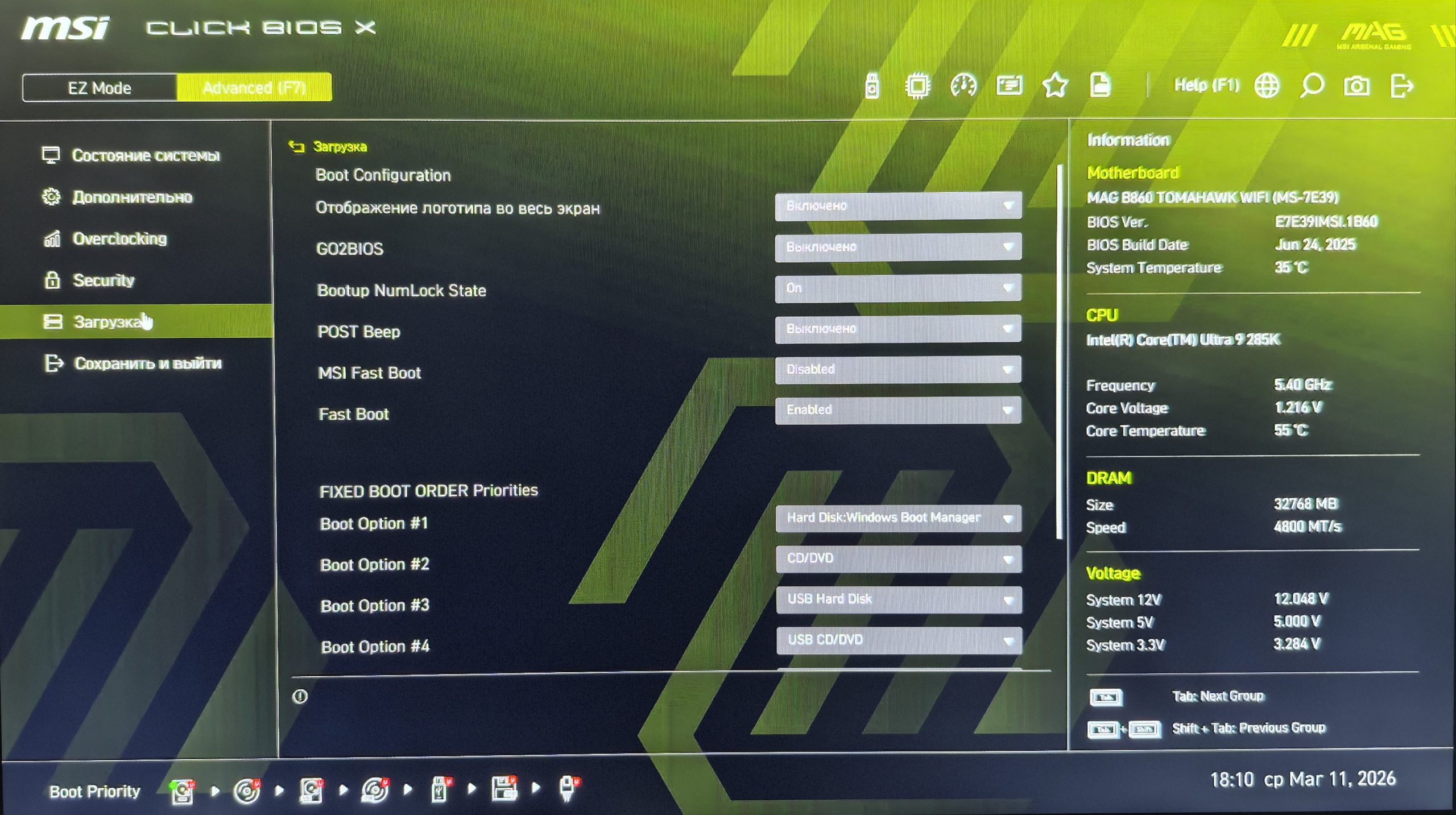

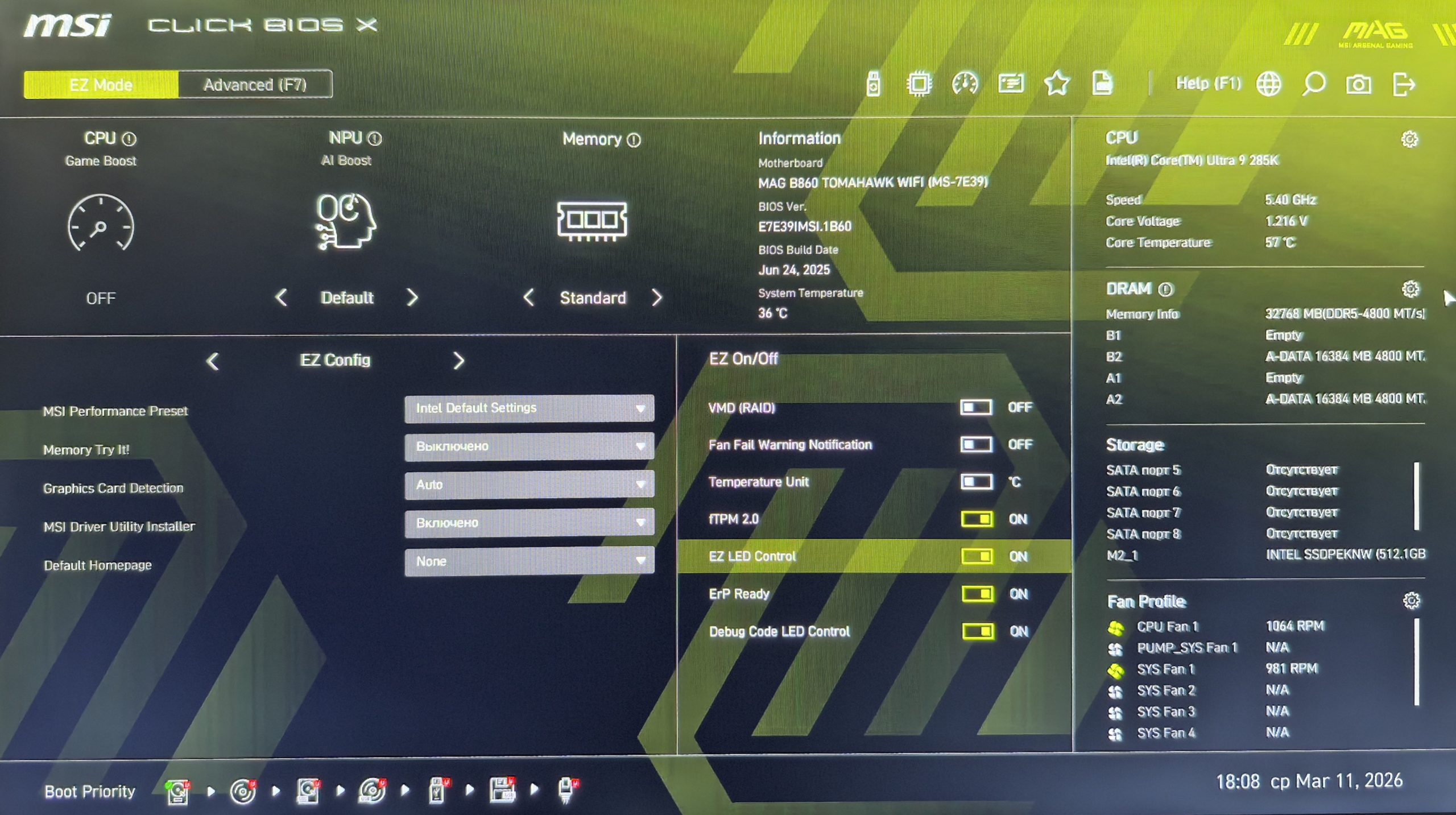

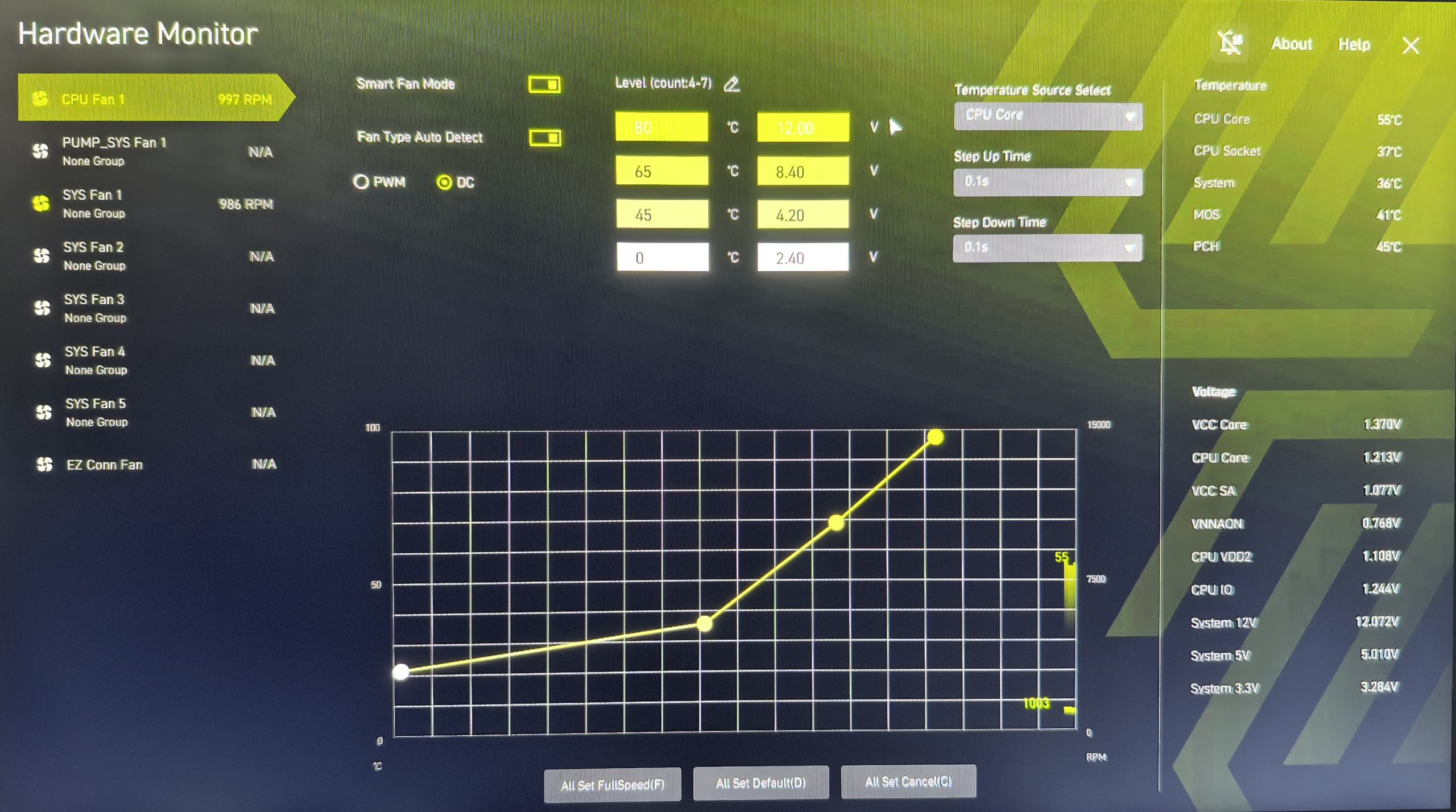

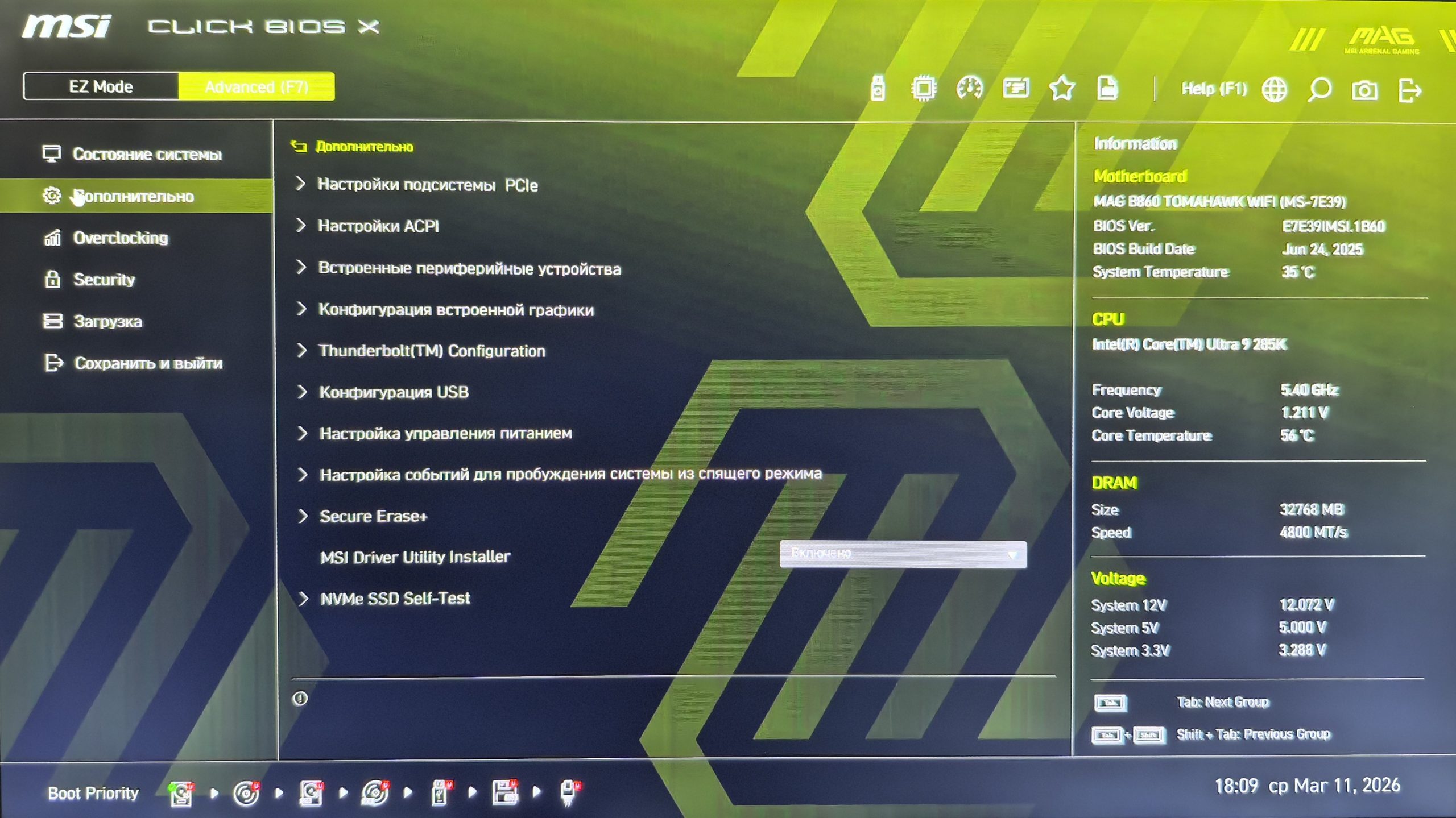

MSI MAG B860 TOMAHAWK WIFI получило обновленную оболочку MSI Click BIOS X, о которой мы неоднократно рассказывали в наших предыдущих обзорах. Главные ее отличия – более понятный интерфейс и появление новых функций для безопасного разгона системы.

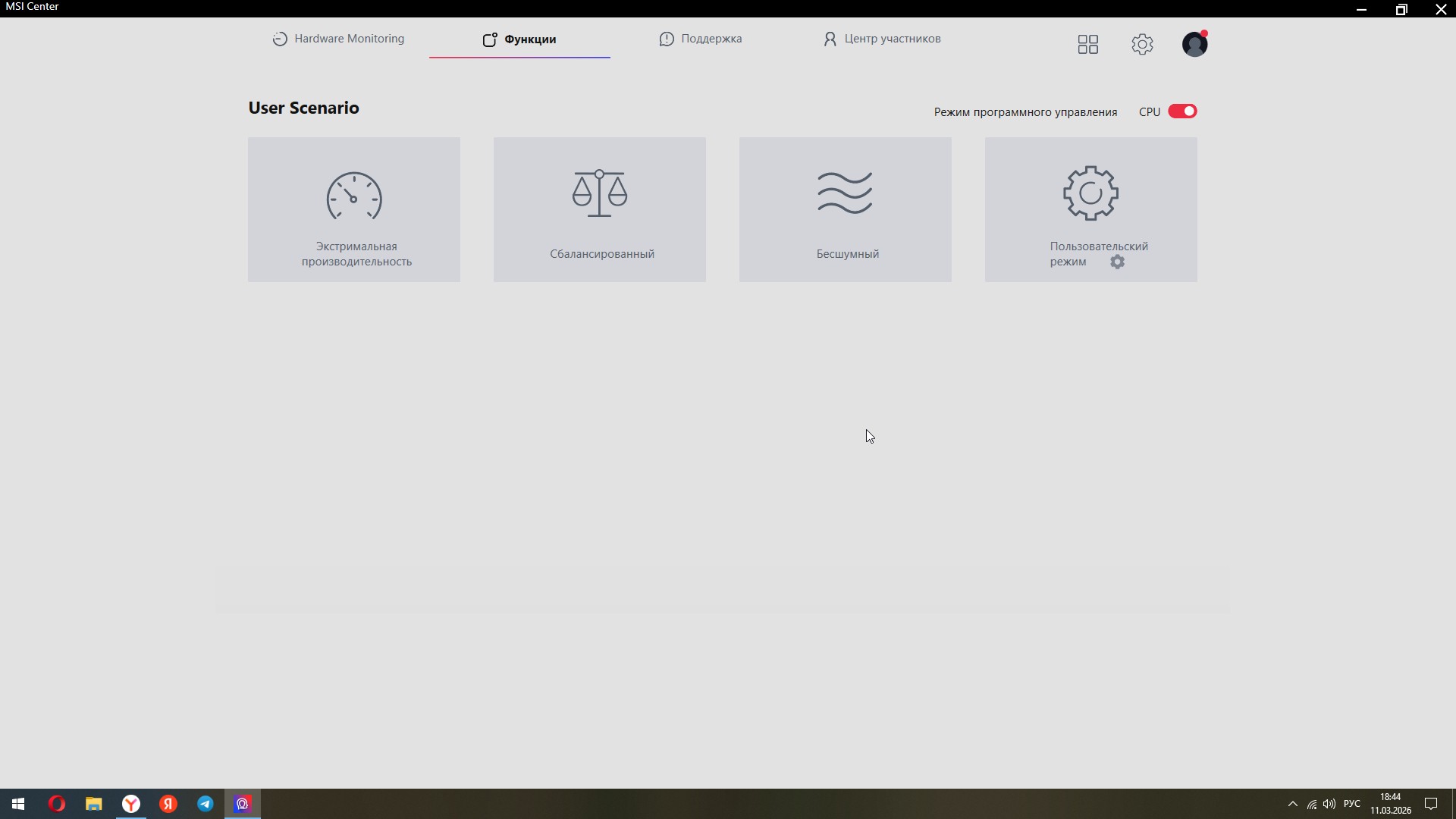

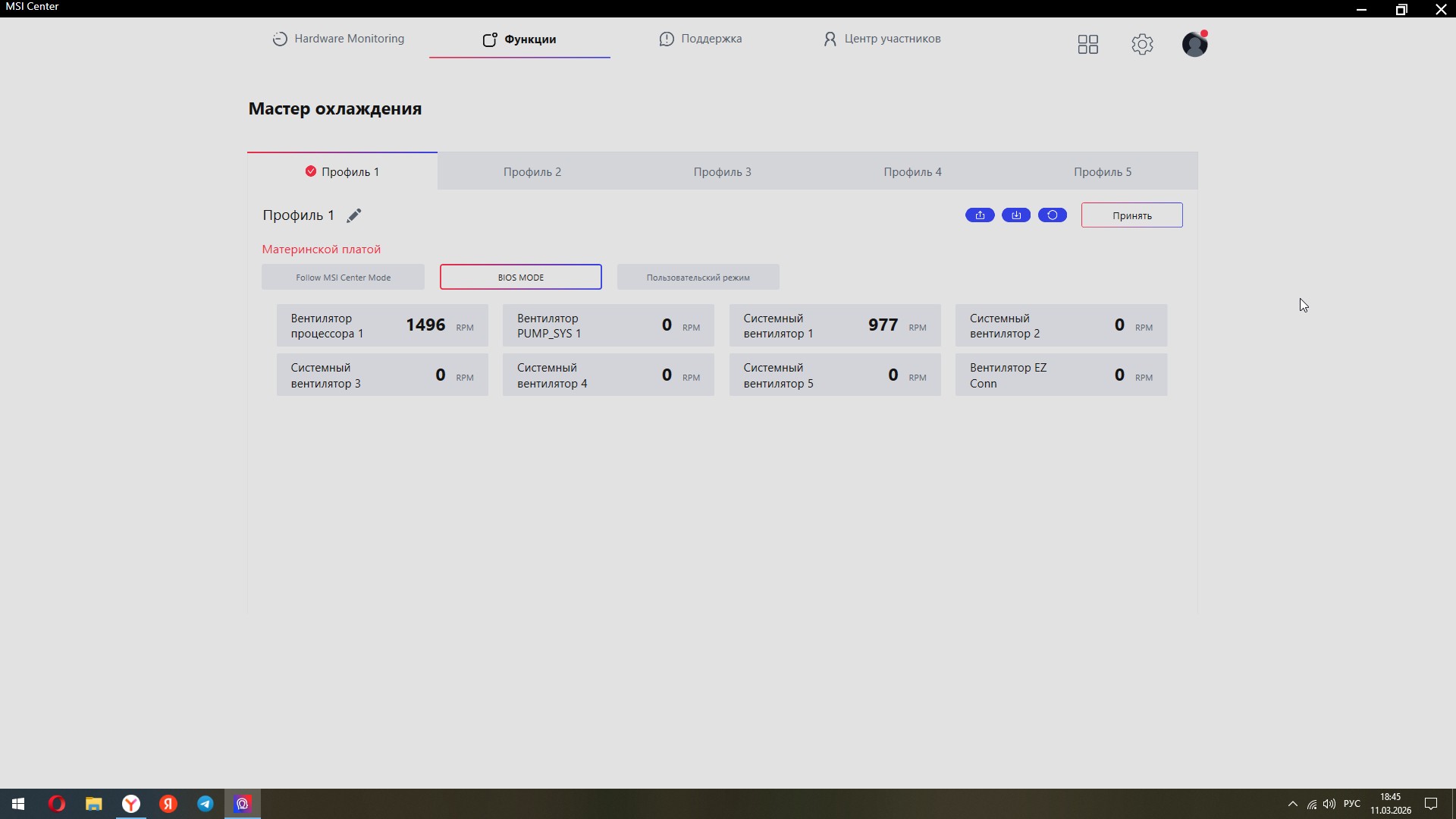

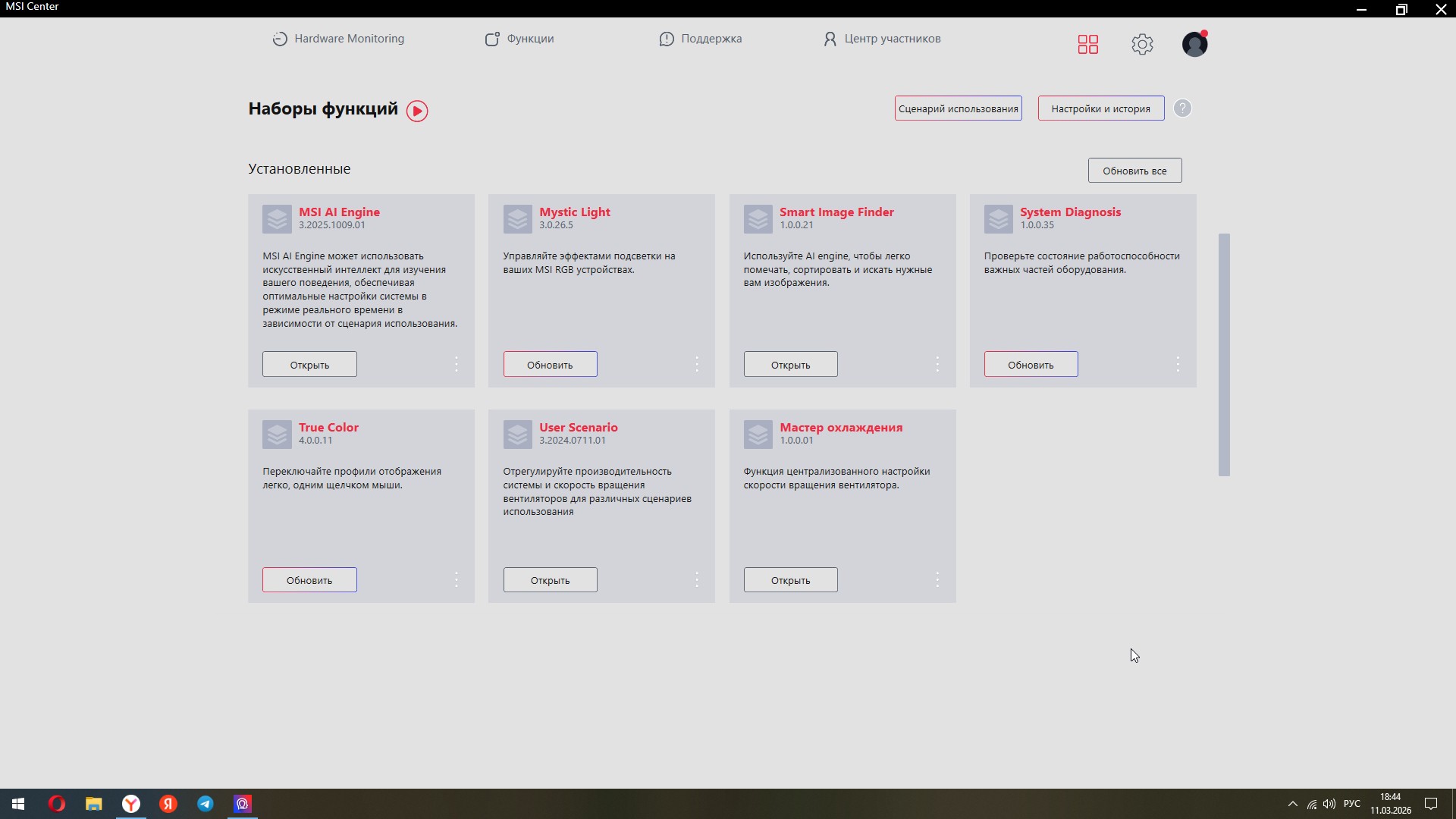

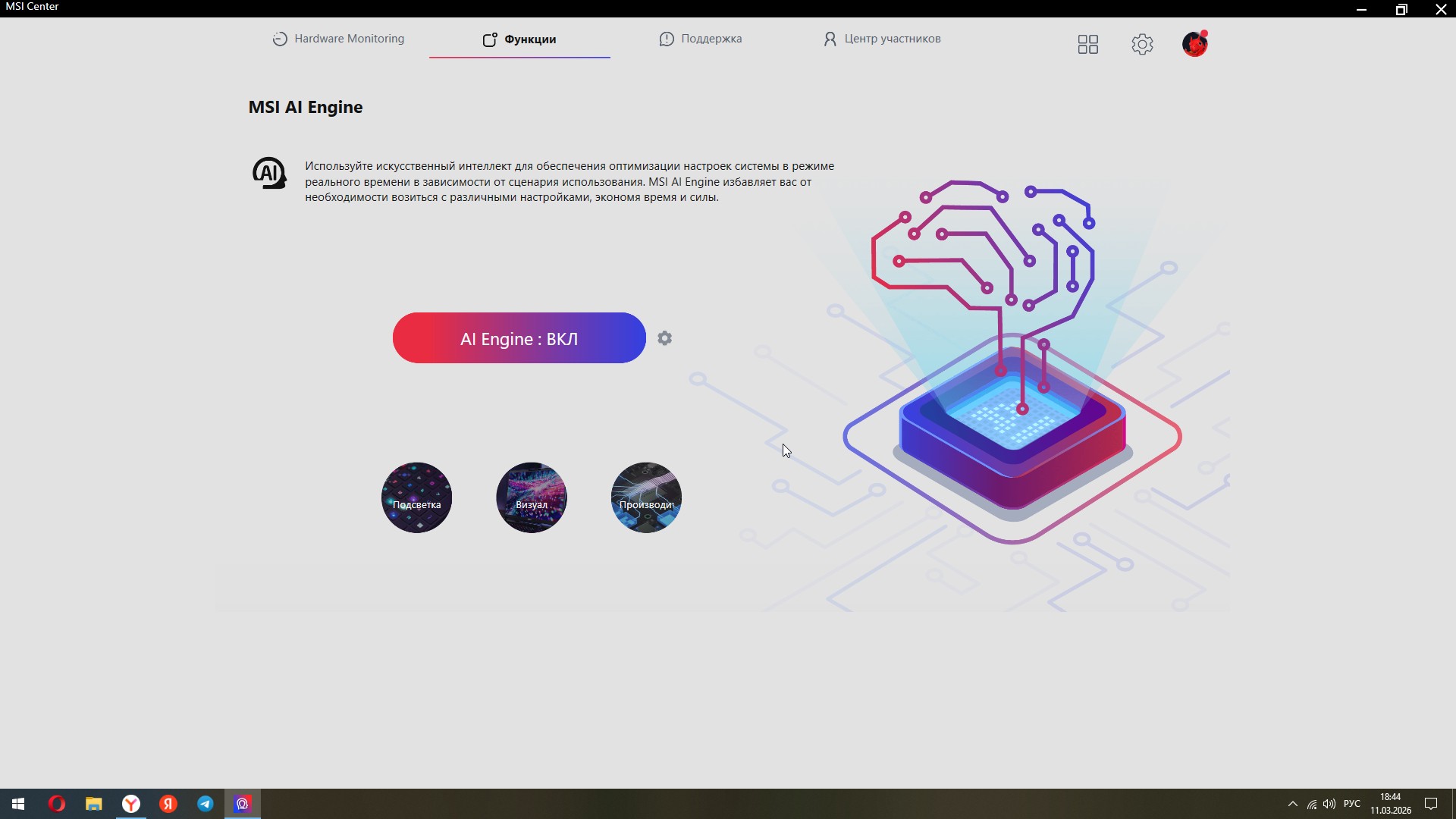

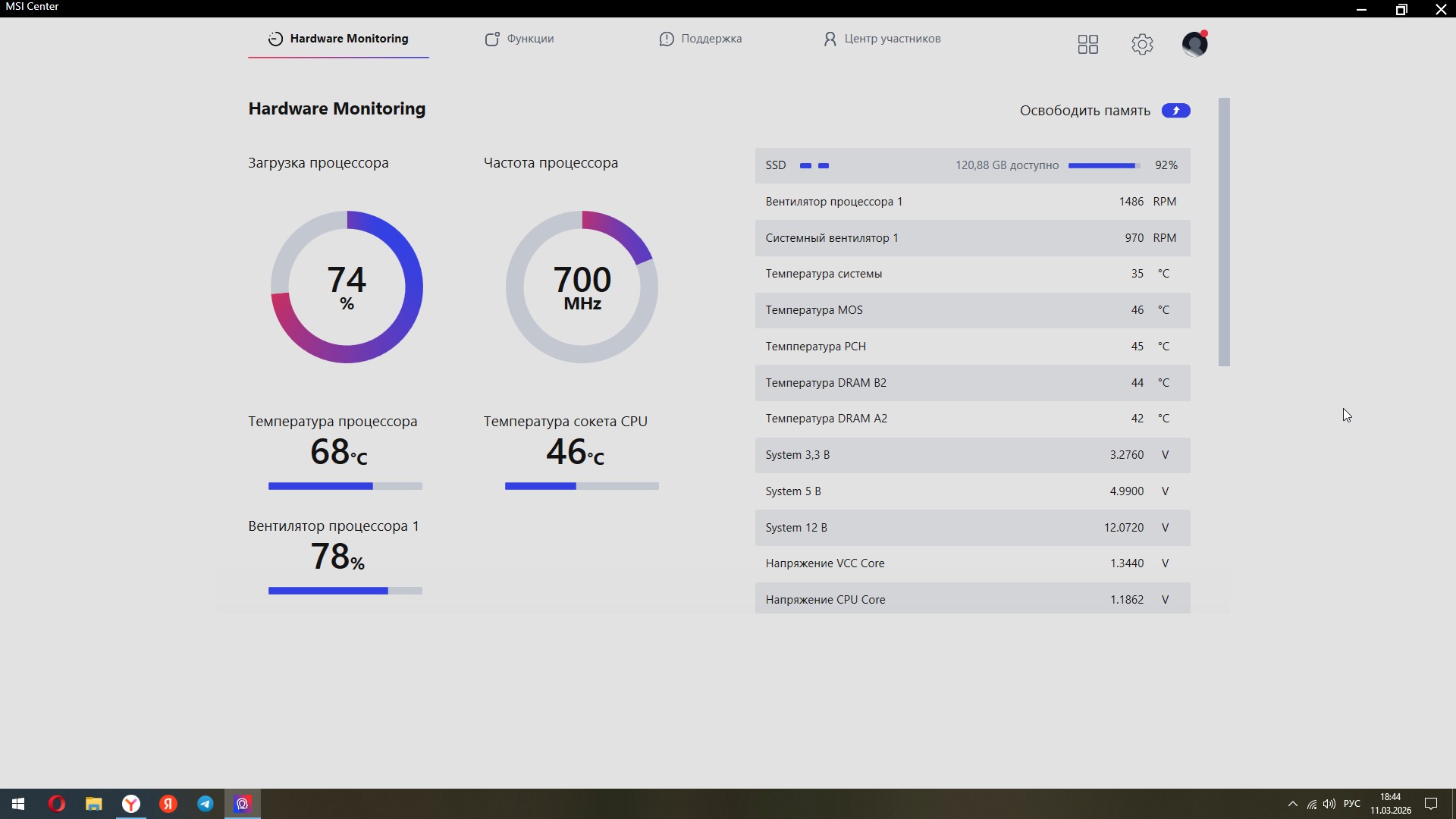

Помимо этого, модель поддерживает фирменную утилиту MSI Center для управления и мониторинга работы не только платы, но прочих комплектующих или периферии бренда. Наши постоянные читатели также знакомы с ней по предыдущим обзорам техники MSI, поэтому особой нужды повторяться нет.
В частности, почерпнуть полезную информацию о оболочке MSI Click BIOS X и MSI Center можно в обзорах плат MSI MAG X870E TOMAHAWK WIFI и MSI MPG Z890 CARBON WIFI.
Тестирование
Подключение платы MSI MAG B860 TOMAHAWK WIFI протекает стандартно и каких-либо сложностей не вызывает, поэтому сразу после сборки ПК можно приступать к использованию устройства.

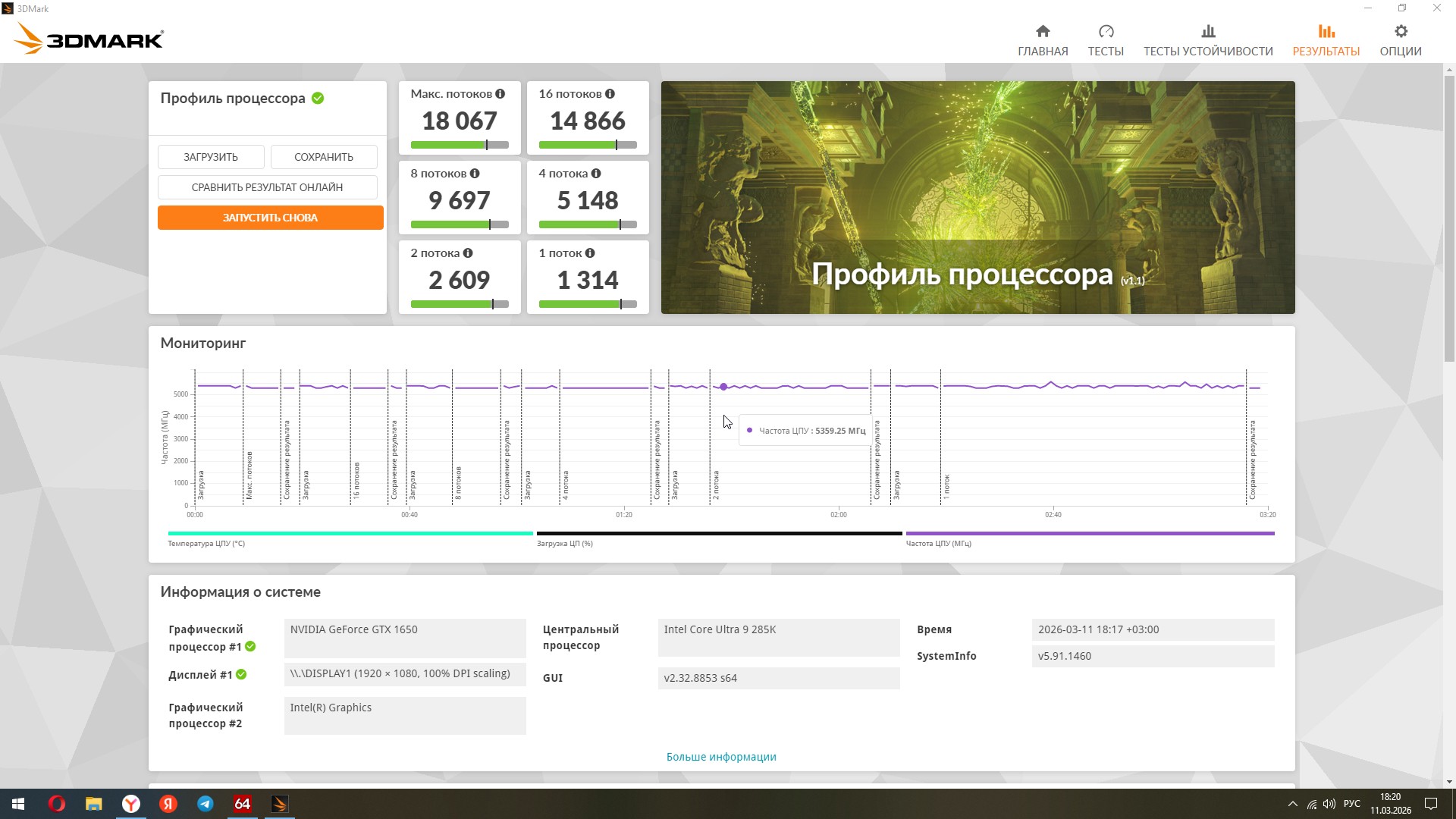

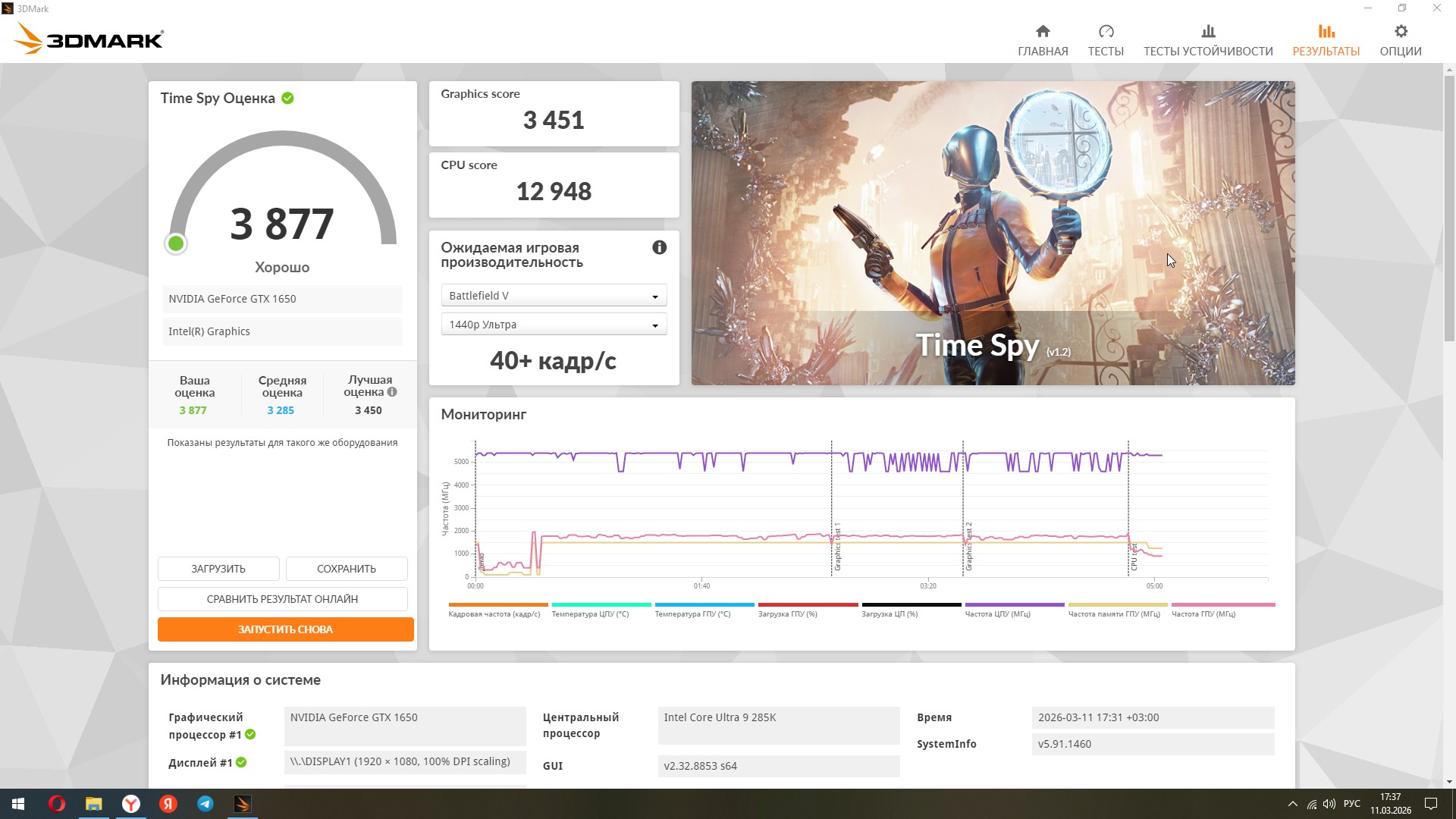

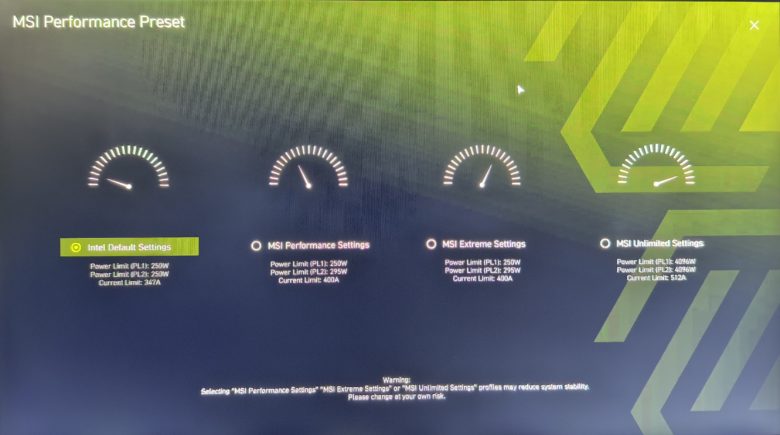

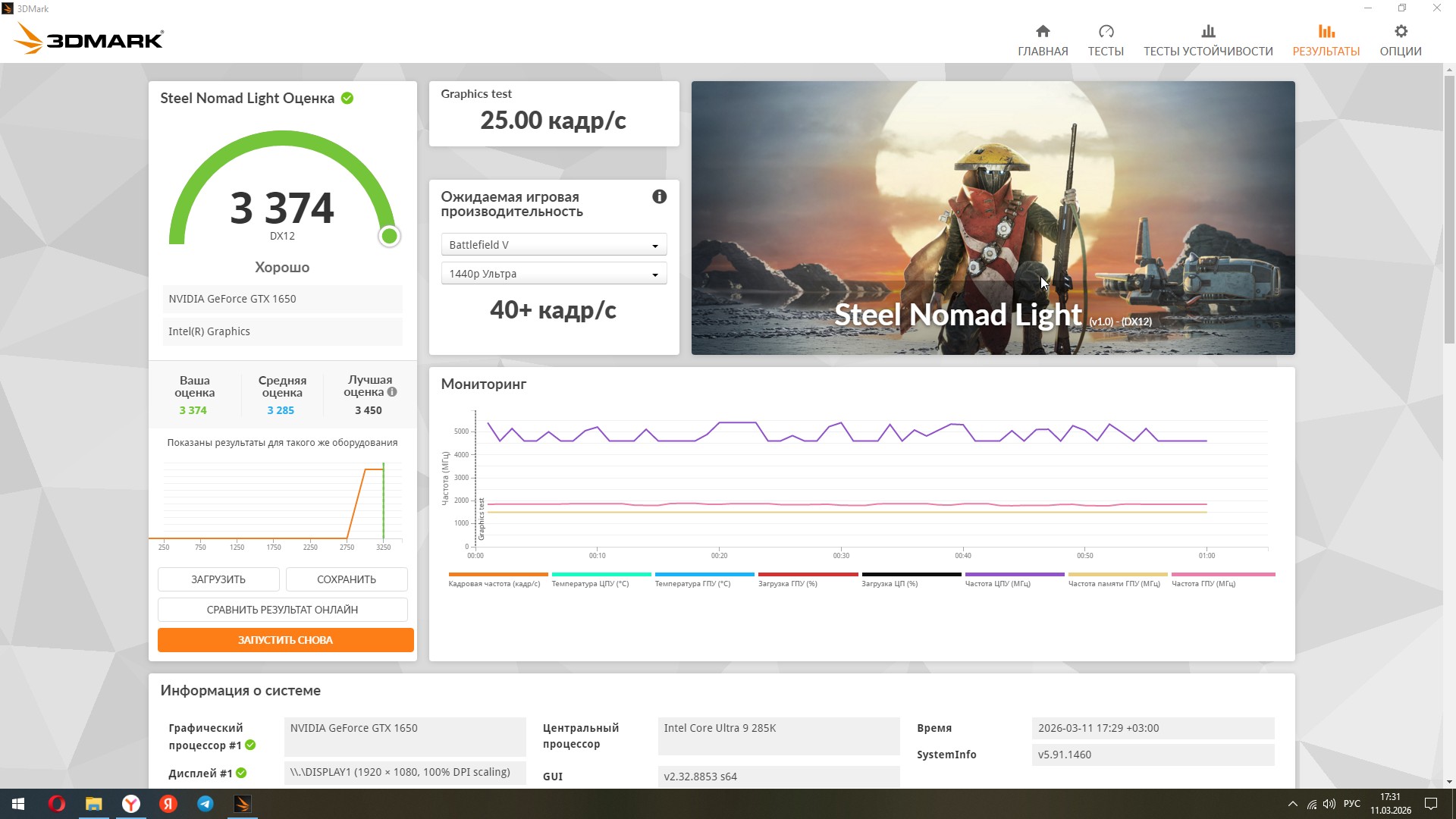

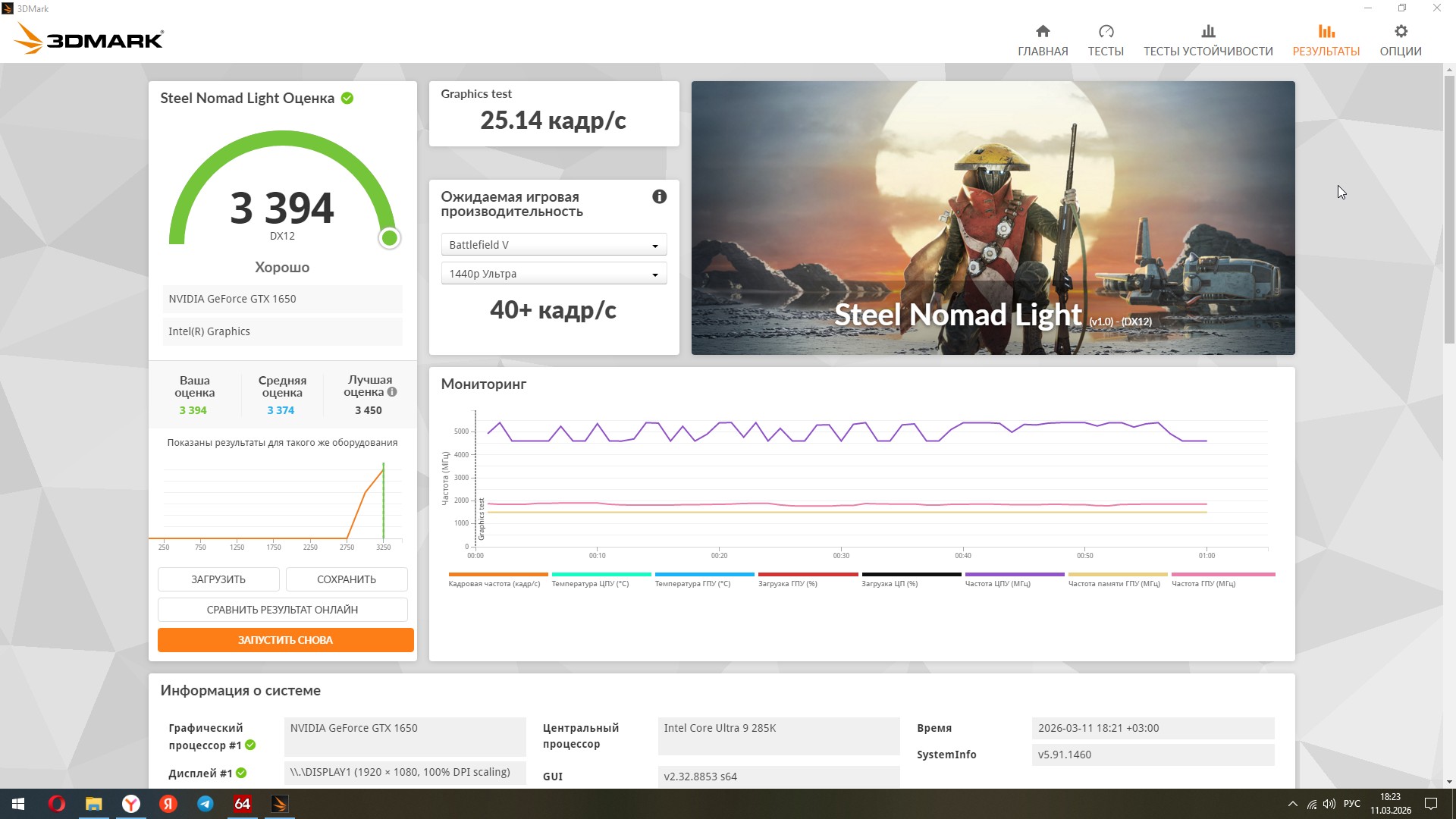

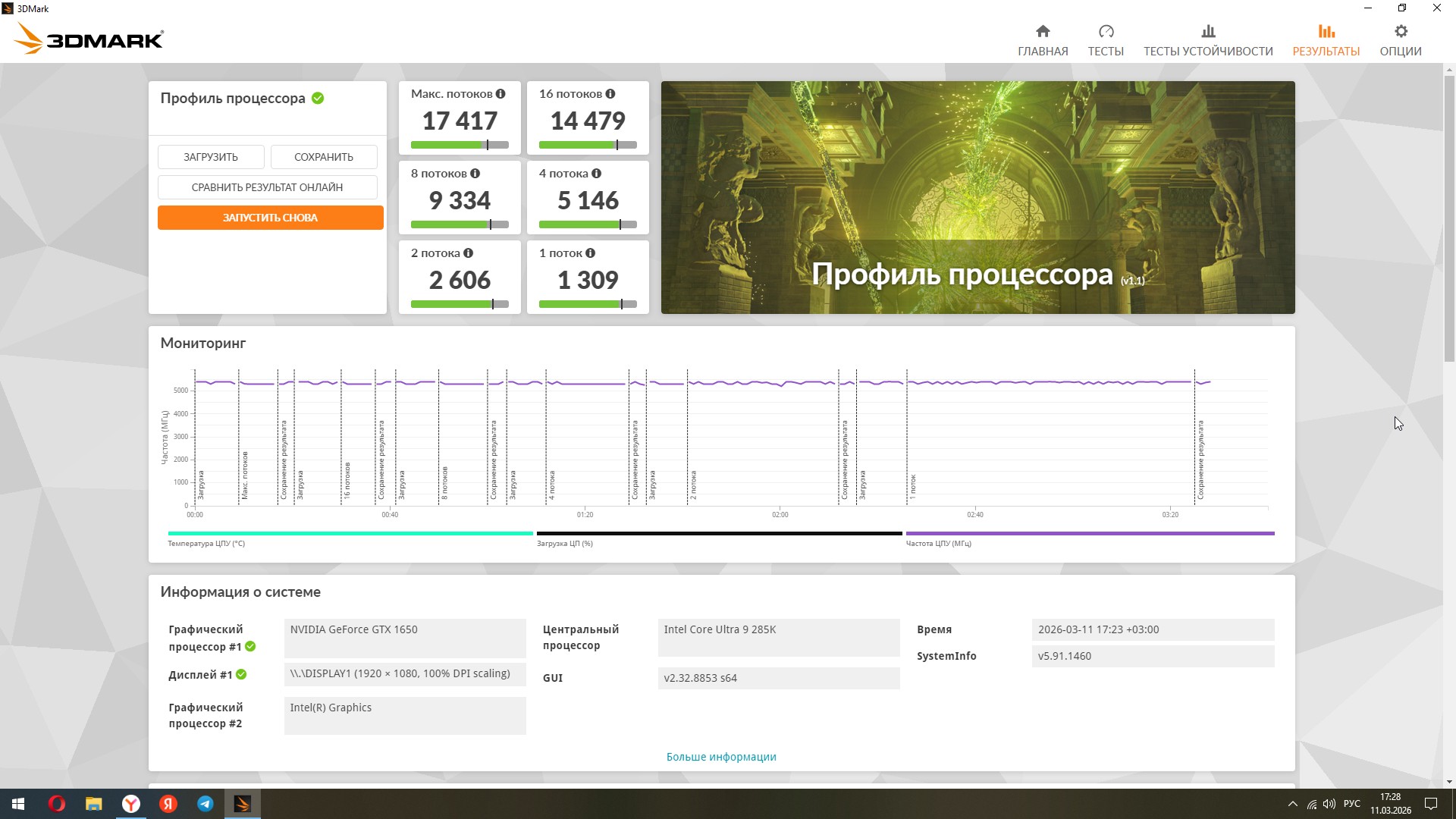

Для проверки работоспособности проведем серию тестов, причем выполним их дважды. Сначала с базовыми настройками производительности, затем — в разогнанном режиме MSI Performance. Во втором случае оценки немного выше, а это значит, что оверклокинг действительно работает, и при этом мы выполнили его всего парой кликов в BIOS. Стоит отметить, что добиться можно и более солидных результатов, если использовать режимы MSI Extreme или MSI Unlimited, однако здесь действовать следует с осторожностью.

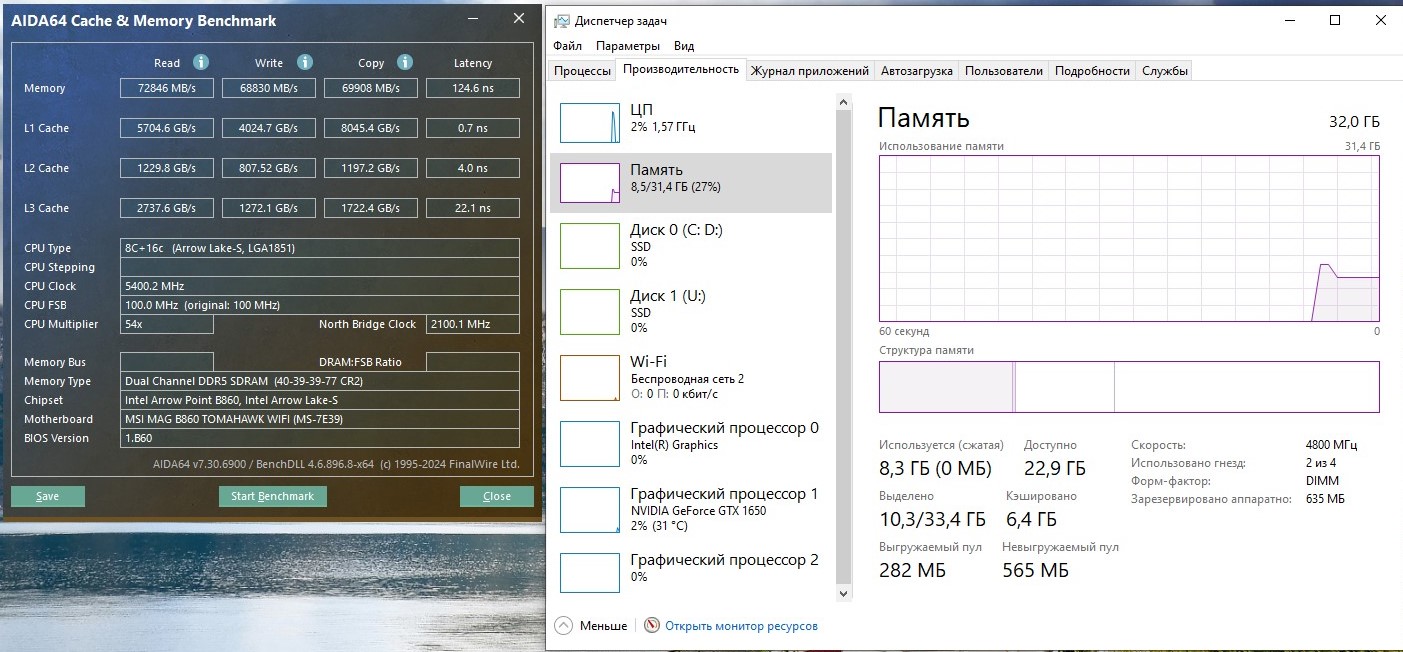

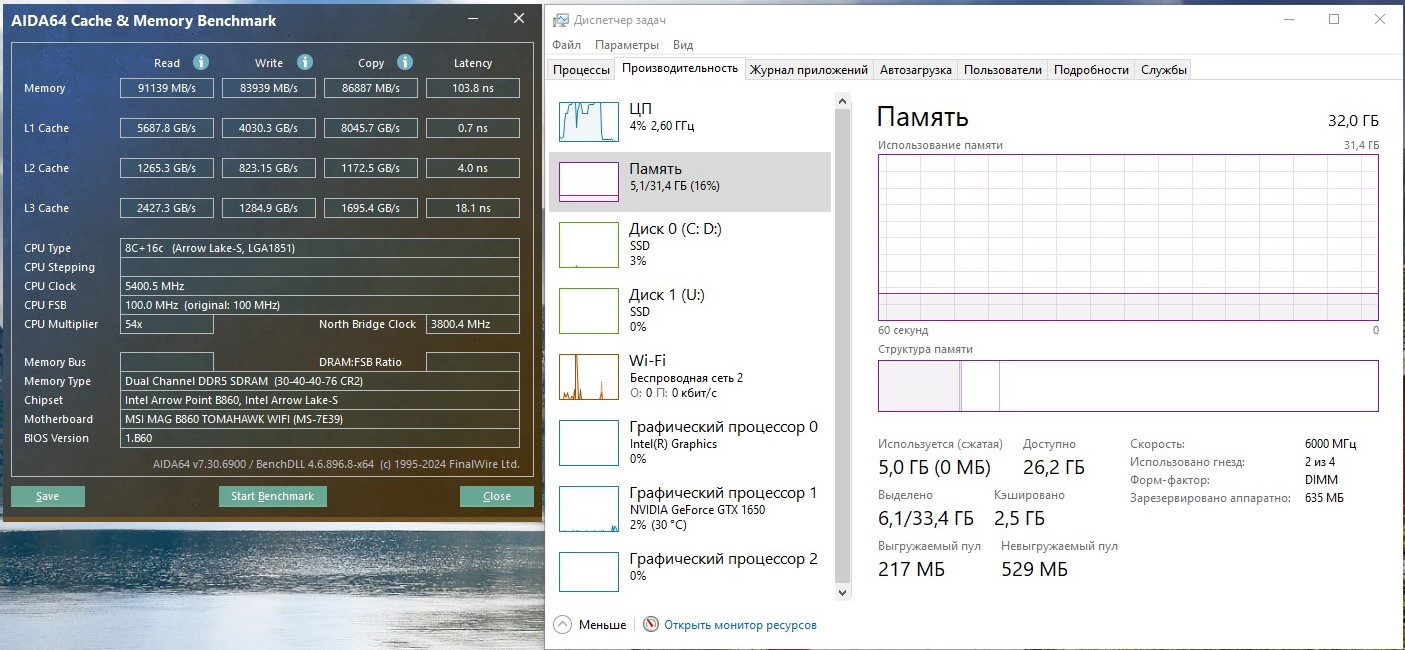

Следующий этап тестирования – это оценка скорости оперативной памяти. В моей сборке установлены две 16-гигабайтные планки XPG Lancer Blade DDR5-6000 RGB с частотой 4800 МГц в базовом режиме и 6000 МГц при разгоне, который мы вновь выполнили через BIOS, использовав профиль XMP1. Суть инструмента XMP заключается в том, что он самостоятельно оценивает производительность памяти и повышает ее частоту в автоматическом режиме, предварительно тестируя ее работу на предмет ошибок. Итогом этих действий является подбор оптимальных настроек, при которых ОЗУ работает с максимально возможной скоростью, но без риска возникновения сбоев. Соответственно, на скриншотах выше представлены результаты в базовом и разогнанном режиме, что подтверждает способность платы повышать производительность оперативной памяти. Опять же, для этого вам потребуется войти в BIOS и просто активировать профиль XMP. При этом в нашем случае частоту удалось поднять лишь до 6000 МГц, так как это максимальный показатель используемой ОЗУ, однако плата при этом поддерживает планки до 9200 МГц, а значит, уровень быстродействия может вырасти еще на треть.

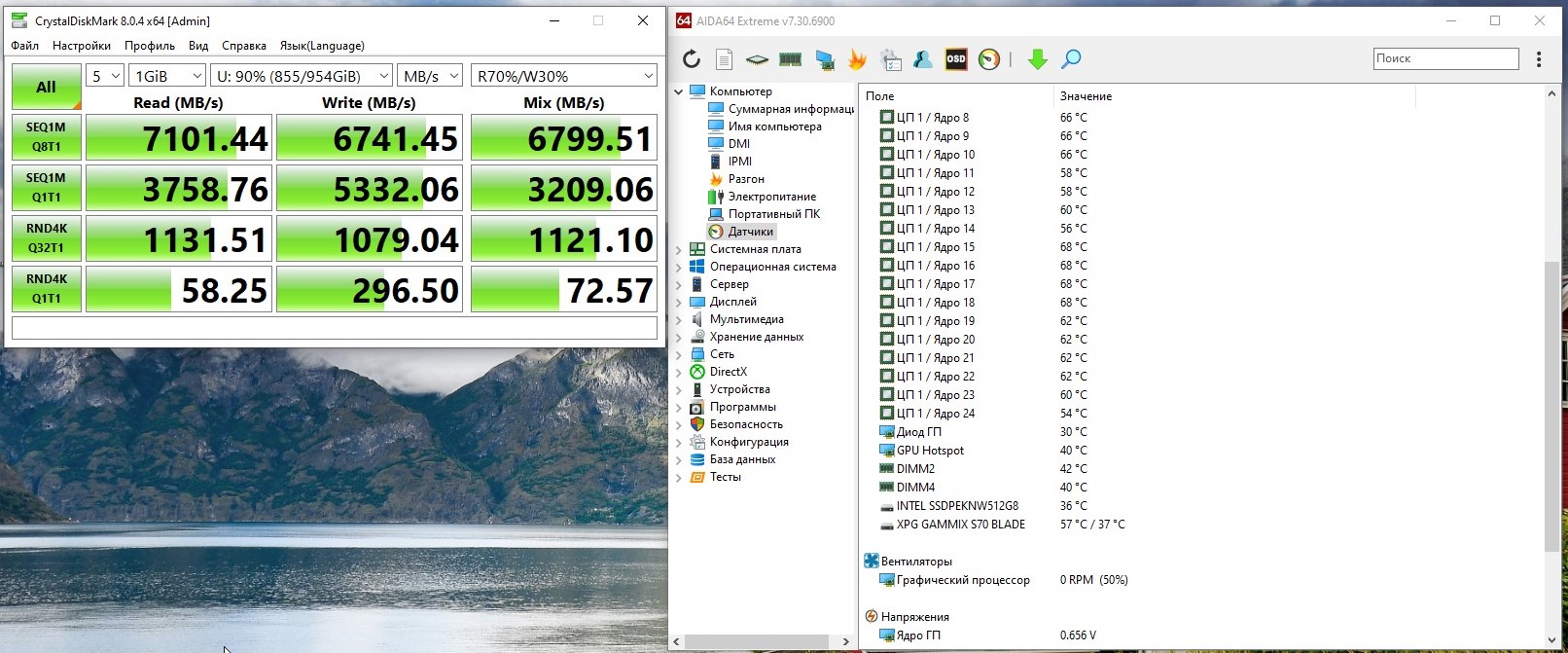

Финальный этап тестирования – измерение скорости накопителя XPG Gammix S70 Blade. Полученные результаты соответствуют паспортным, а значит, плата скорость SSD не режет. При этом температура осталась в допустимых пределах, что подтверждает эффективность комплектных радиаторов.
Заключение
MSI MAG B860 TOMAHAWK WIFI — это материнская плата с хорошим сочетанием цены и возможностей, которую можно использовать для сборки игрового ПК. При этом она подойдет пользователям, которые не планируют заниматься экстремальным разгоном, но захотят безопасно поэкспериментировать с производительностью процессора и памяти.
Среди ее достоинств можно выделить симпатичный и яркий дизайн, хорошую систему питания и эффективное охлаждение. Помимо этого, модель поддерживает до 256 ГБ ОЗУ DDR5 с частотой 9200 МГц, имеет три PCI-e слота, позволяет устанавливать в нее до трех M.2-накопителей и радует широким набором современных интерфейсов и портов.
Всё вышеперечисленное дополняют высокий уровень ее безопасности, продуманная конструкция, удобное ПО для мониторинга и настройки, а также совместимость с прочими комплектующими компании MSI.
