Обзор материнской платы Asus Prime Z690-A — Функциональная и мощная

Технические характеристики

Комплектация и дизайн

Упаковка материнской платы ASUS PRIME Z690-A выполнена в темно-серых тонах с крупным изображением самой платы в центре. В верхнем правом углу размещен логотип компании ASUS и слоган «In Search of Incredible». Название модели PRIME Z690-A выделено белым шрифтом и хорошо читается.

В нижней части коробки находятся иконки, обозначающие ключевые характеристики и технологии платы: поддержка процессоров Intel Core 12-го, 13-го и 14-го поколения (LGA 1700), PCIe 5.0 для более высокой скорости передачи данных, поддержка оперативной памяти DDR5, технология DTS для улучшения звука, HDMI для вывода видео, готовность к Windows 11, ASUS Aura Sync для синхронизации RGB-подсветки и поддержка ARGB Gen 2. Перечислено все самое необходимое для беглого ознакомления с платой.

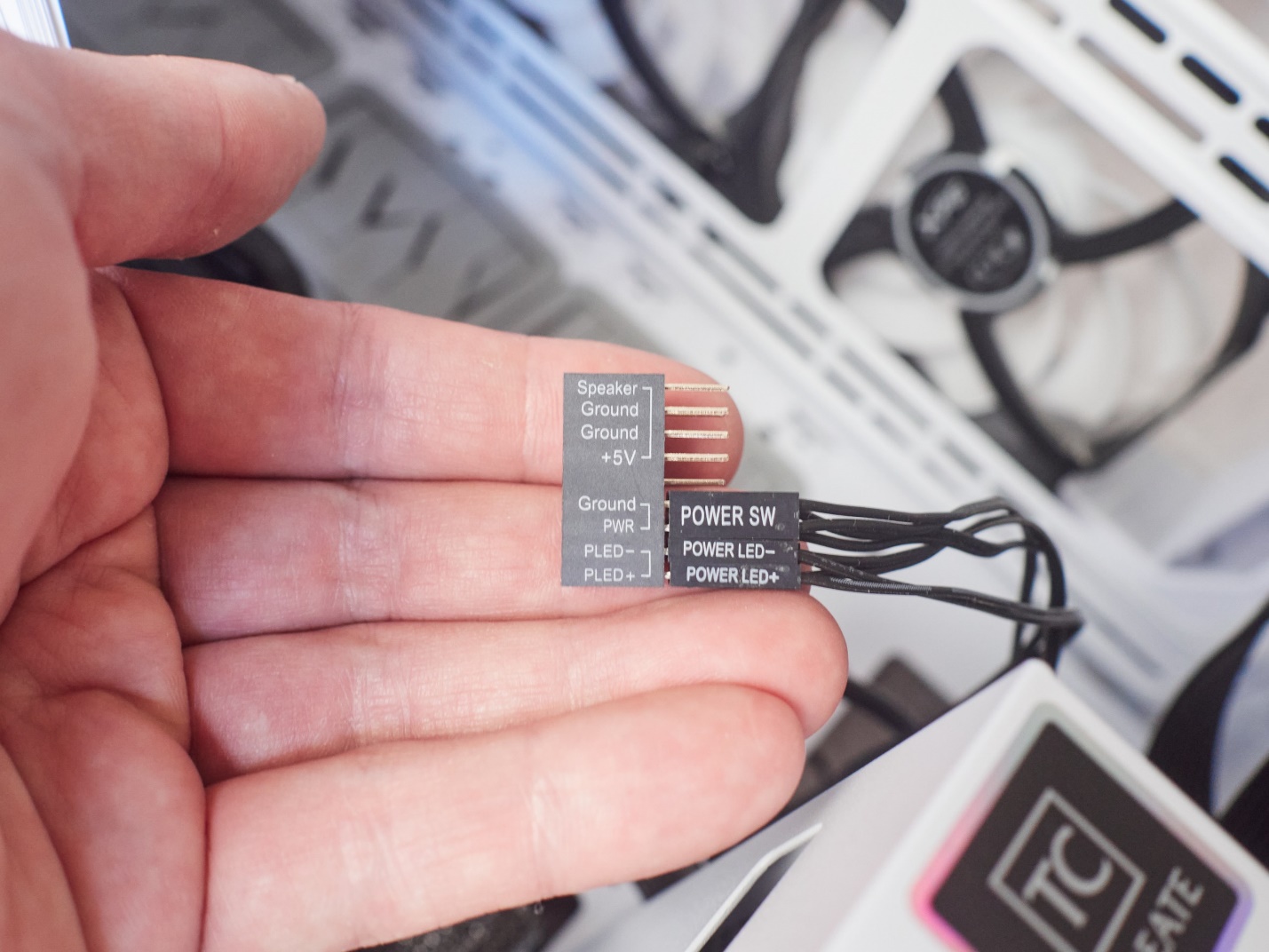

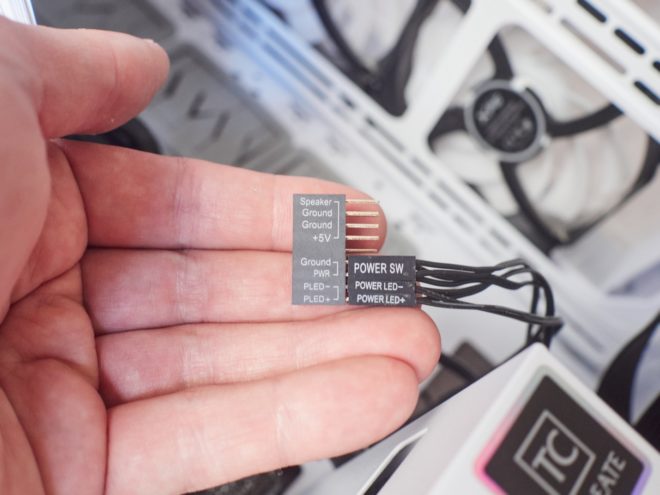

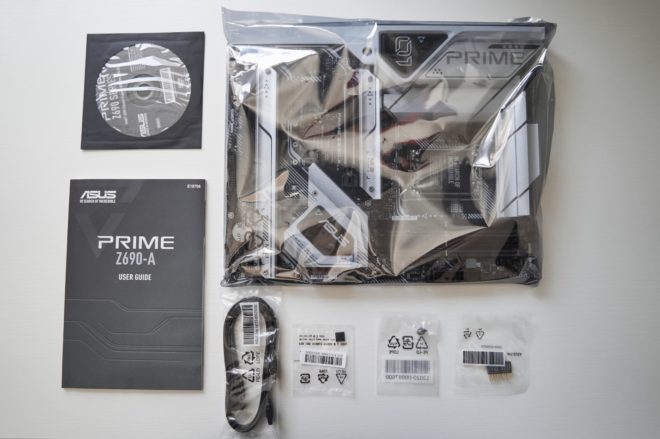

В комплекте идут несколько кабелей для подключения накопителей, диск с программным обеспечением, подробнейшая инструкция по установке и эксплуатации материнки, несколько монтажных элементов, а также настоящий дар богов – Q-Connector, позволяющий значительно упростить процесс подключения проводов передней панели корпуса компьютера к соответствующим пинам на материнской плате.

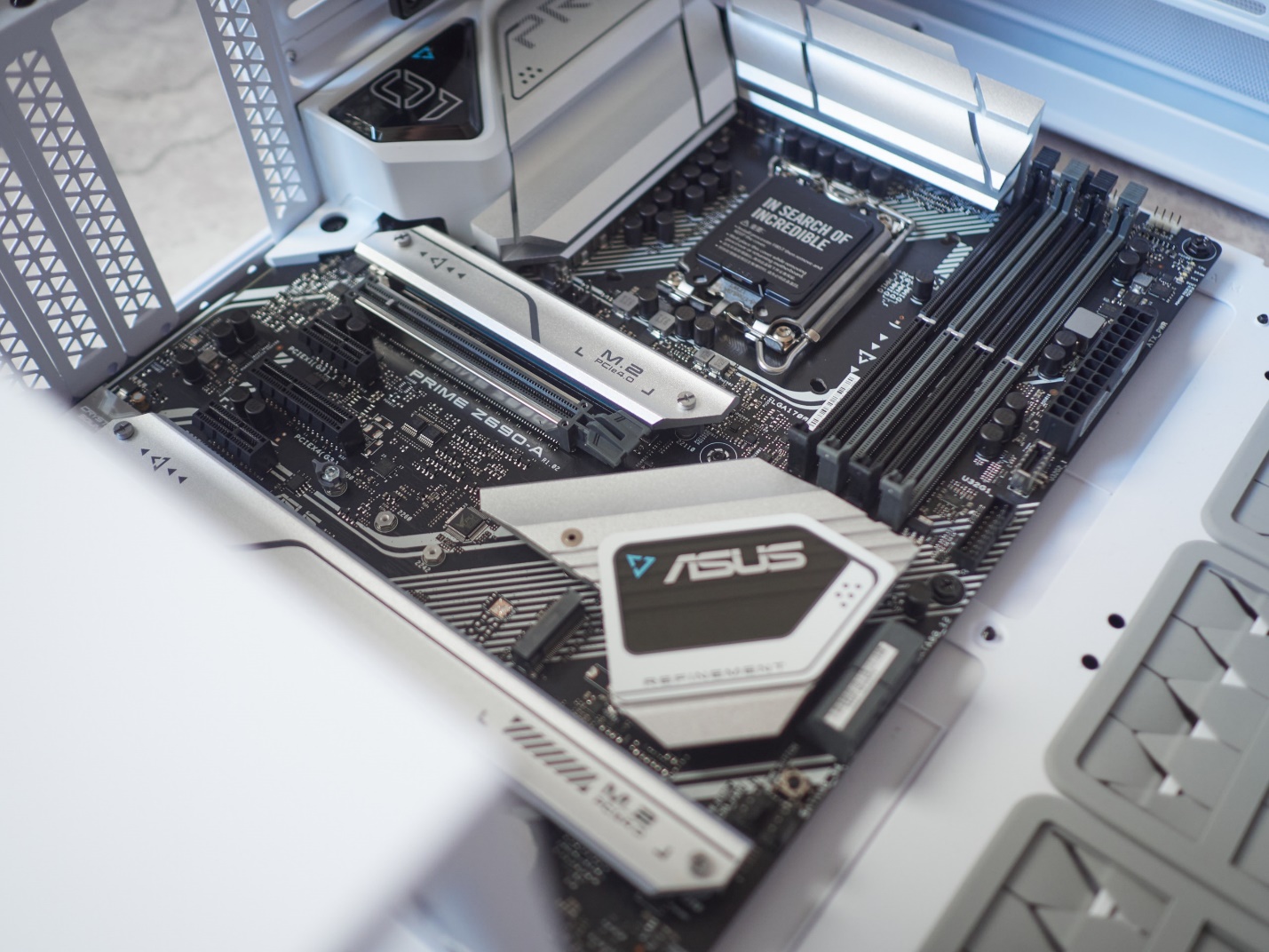

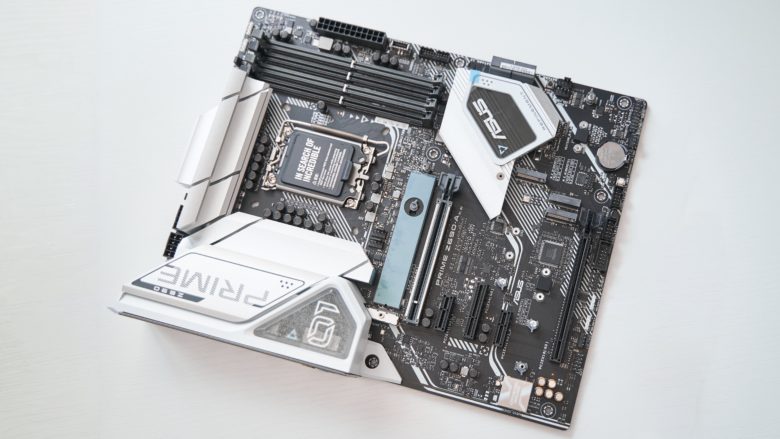

ASUS PRIME Z690-A упакована в антистатический пакет. Дизайн устройства вполне соответствует ее конфигурации, как бы отражая смешение стиля и современных технологий. Сама плата сработана в черном цвете, но крупные элементы выкрашены в белый и светлый металлик.

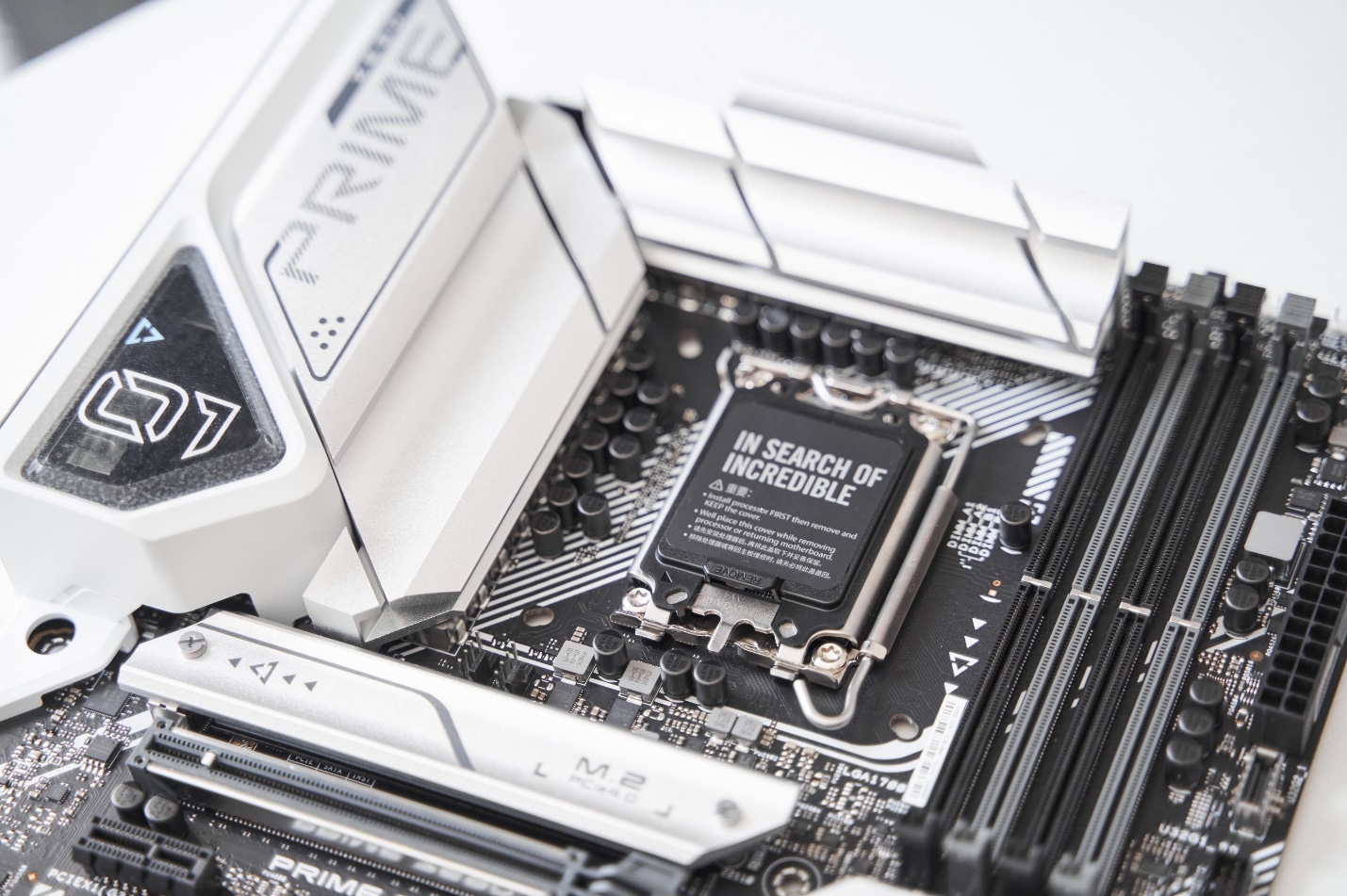

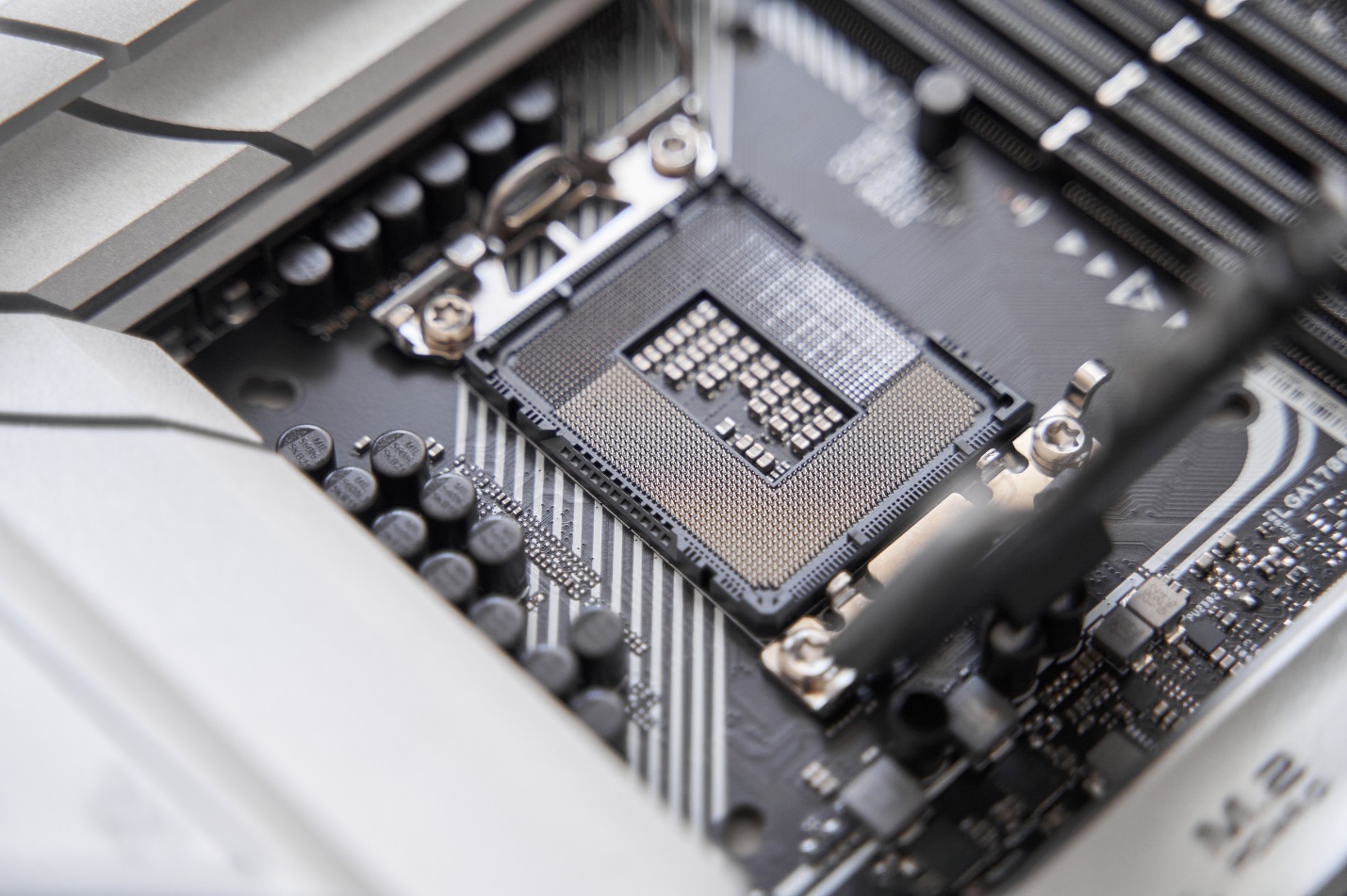

В верхней части материнки доминирует процессорный сокет LGA 1700, окруженный мощной системой охлаждения, которая включает массивные радиаторы, покрывающие область VRM. Радиаторы выполнены в серебристом цвете с черными акцентами, строго и технологично. На радиаторе над сокетом процессора нанесен логотип ASUS и слоган модели.

Слева от процессорного сокета расположены четыре слота для оперативной памяти DDR5. Слоты чередуются черными и серыми цветами, что облегчает установку модулей памяти в двухканальном режиме и добавляет визуальный контраст.

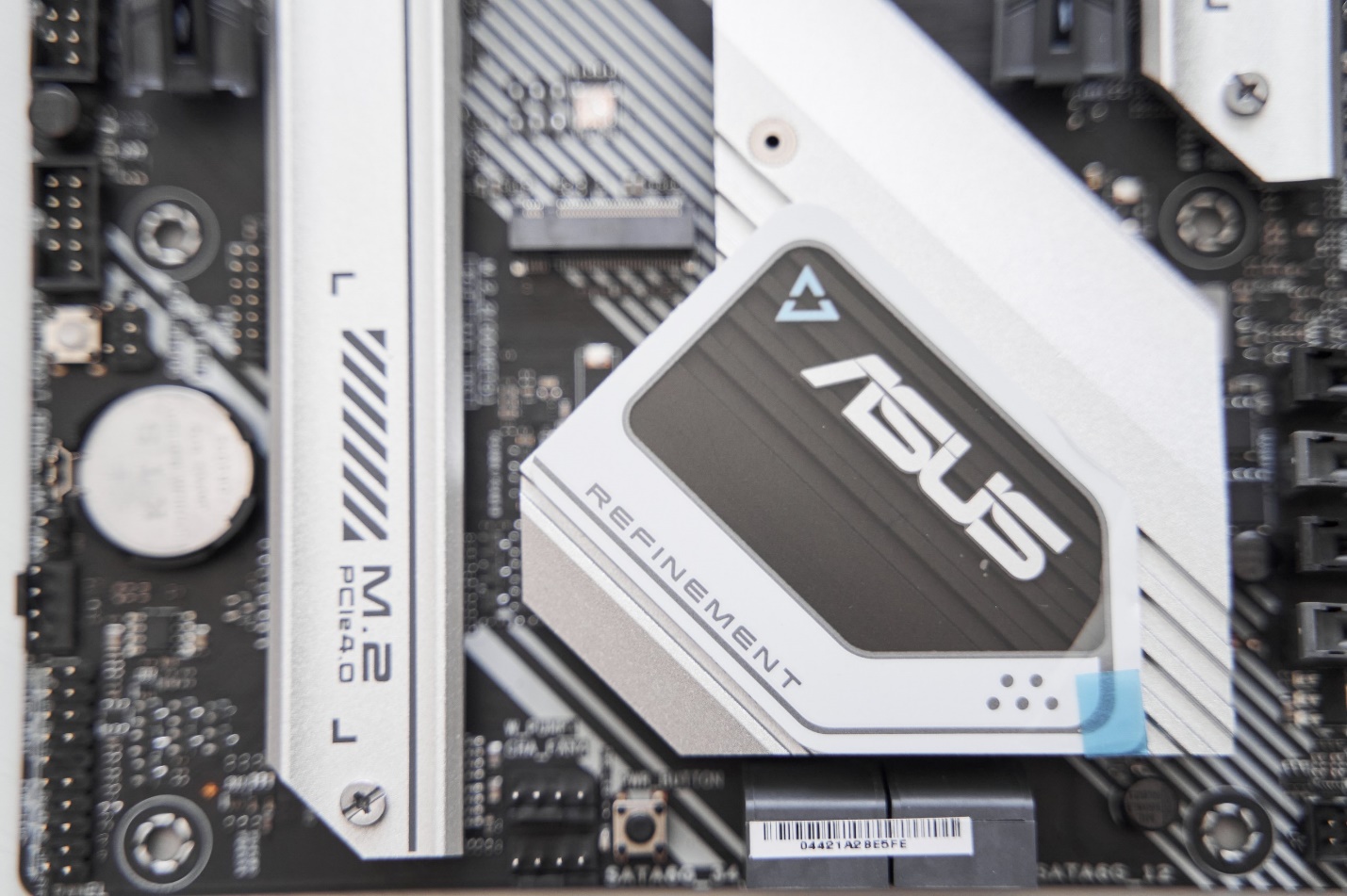

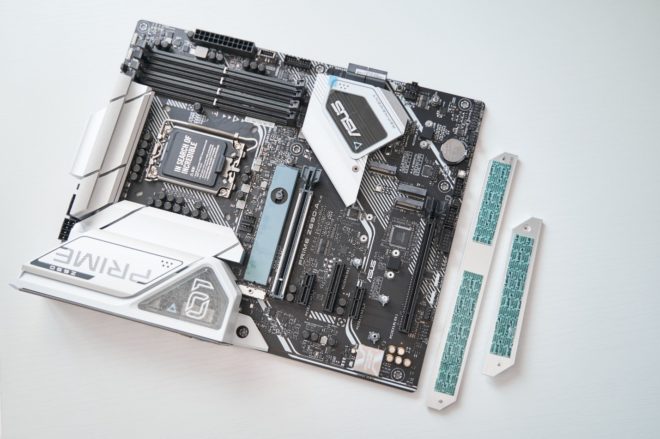

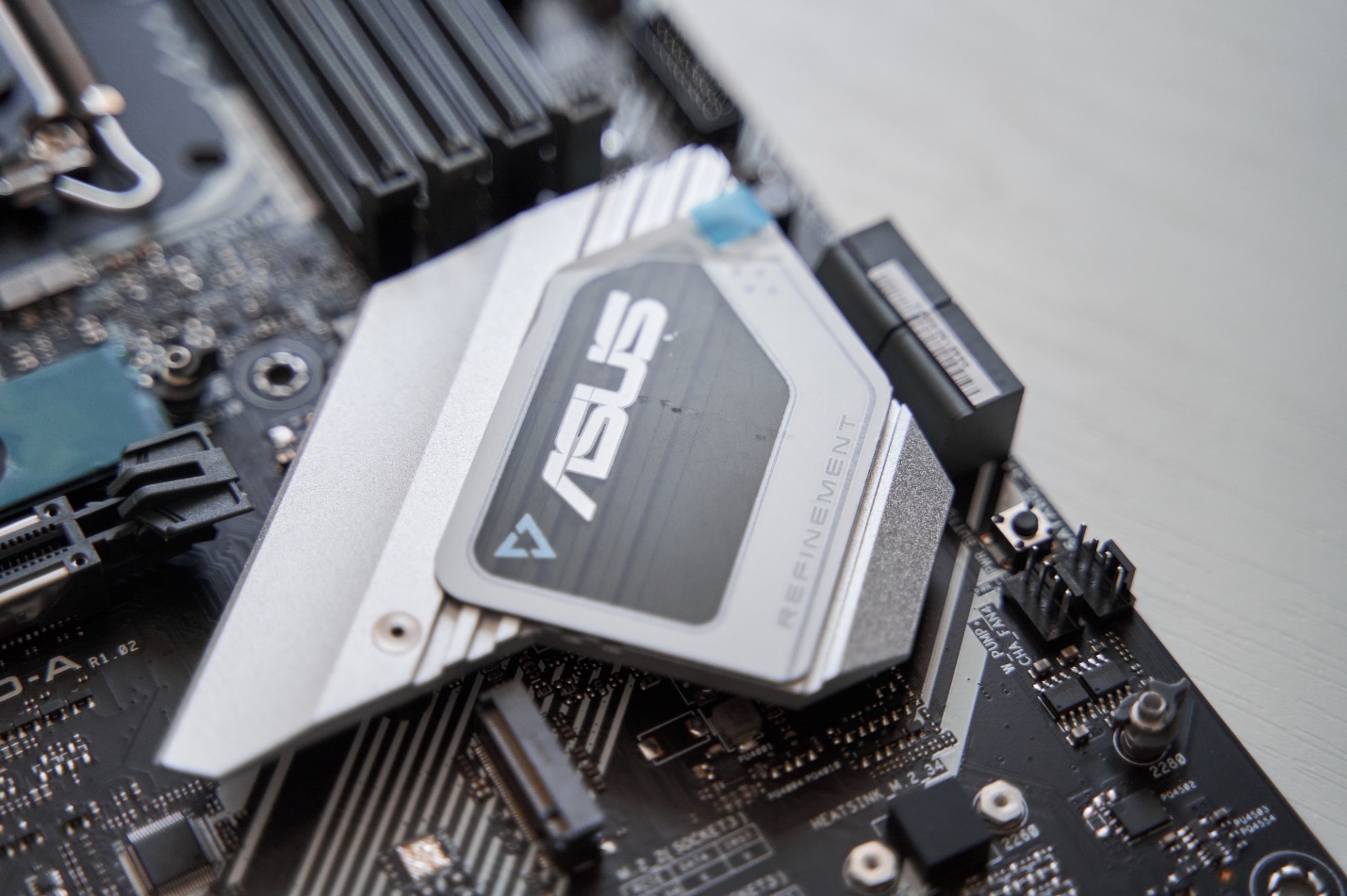

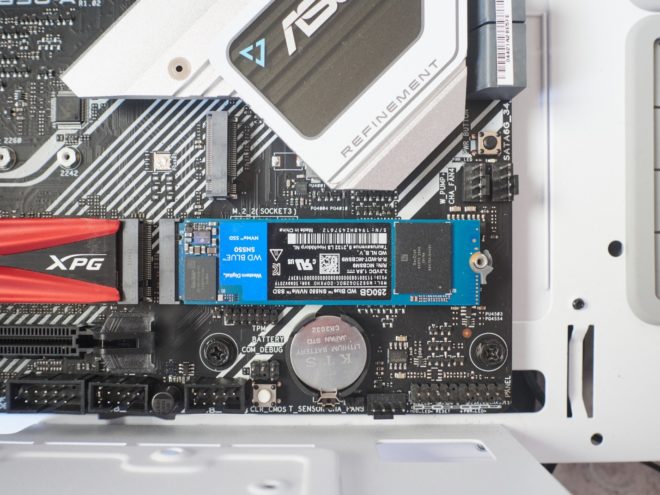

В центральной и нижней части платы выделяются разъемы для M.2 SSD, прикрытые съемными алюминиевыми радиаторами с термопрокладками. Они обеспечивают базовое охлаждение твердотельных накопителей с целью предотвратить их перегрев и поддержать высокую производительность.

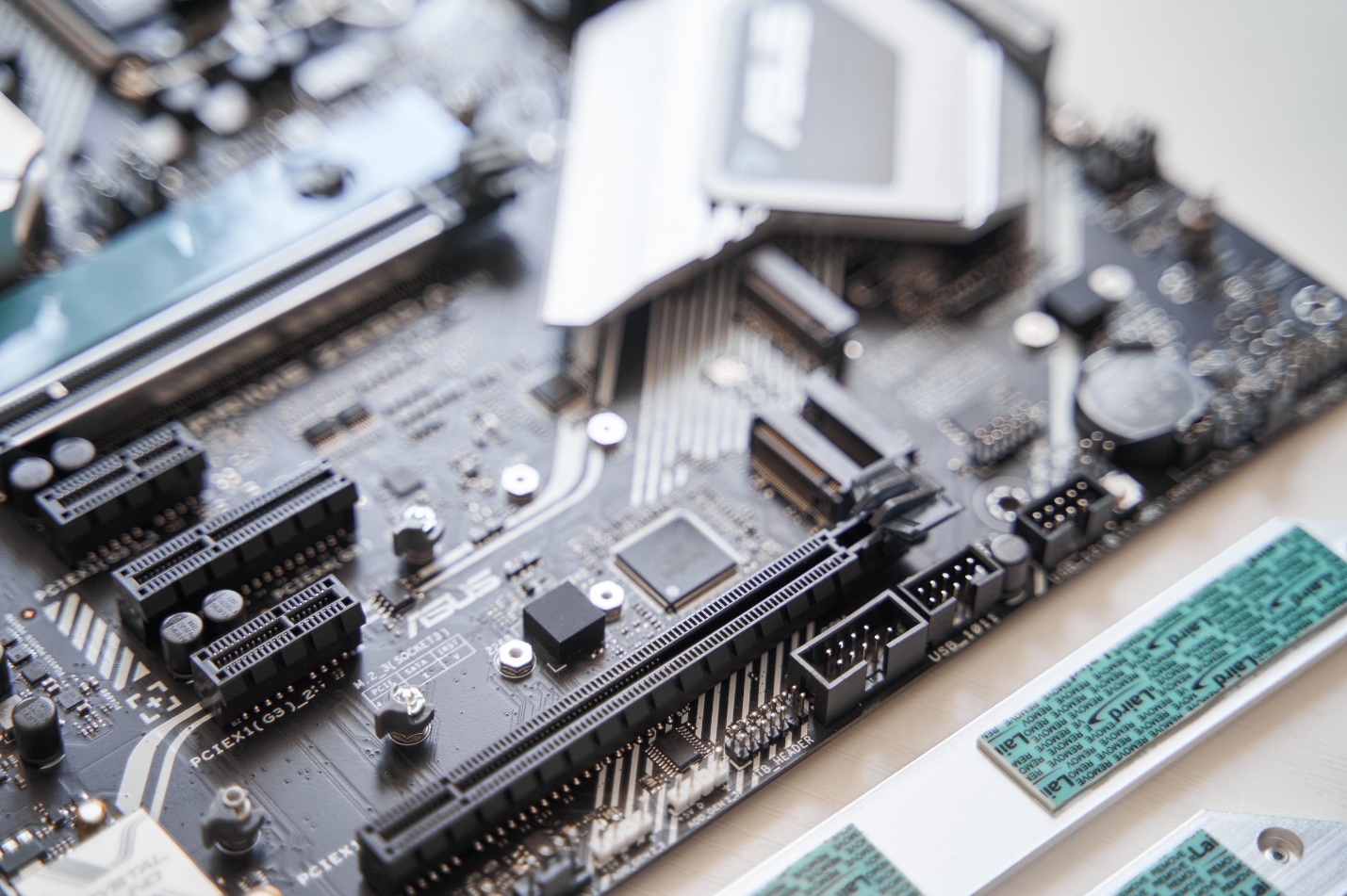

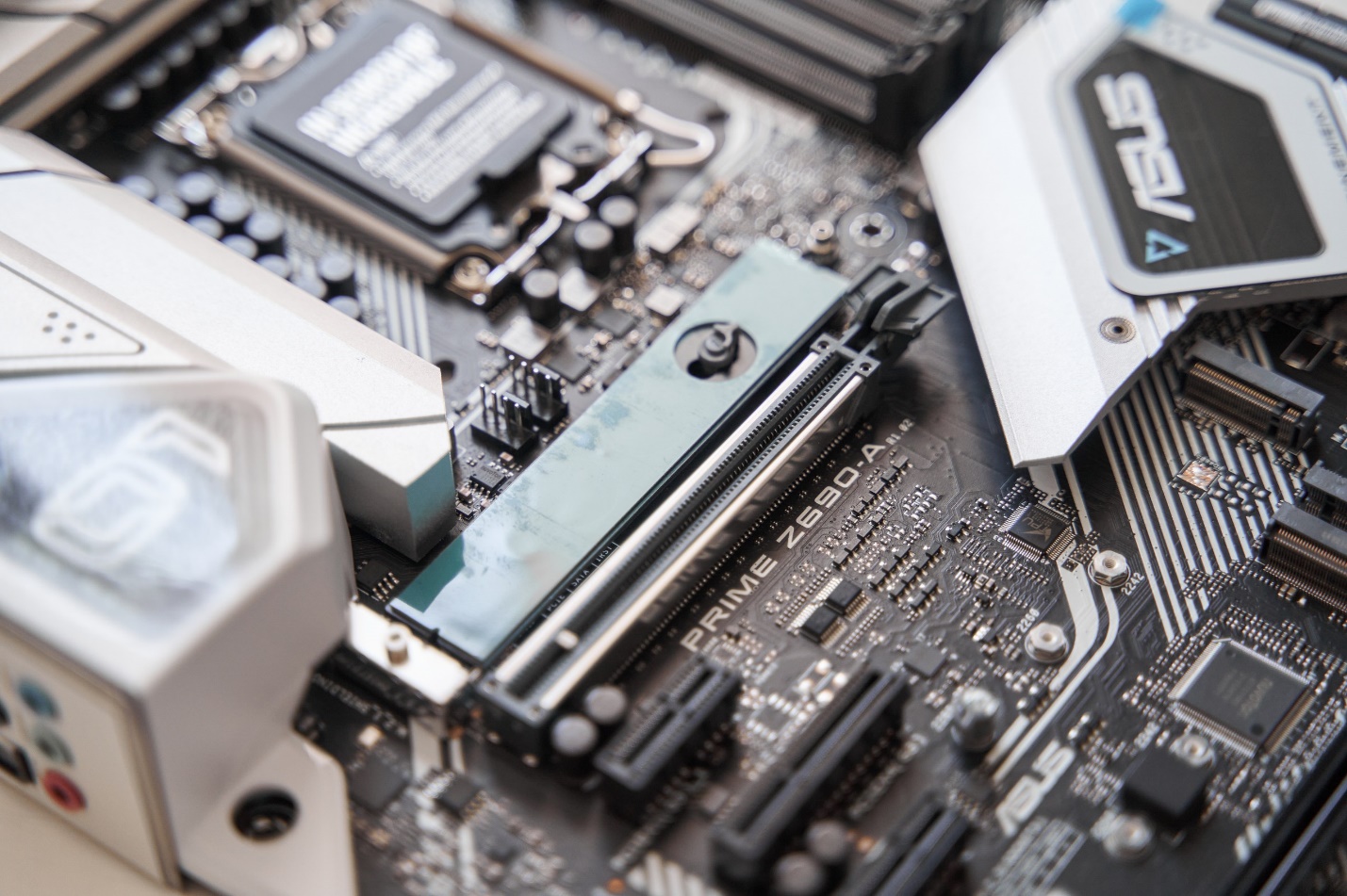

Верхний разъем PCIe 5.0 x16, предназначенный для установки видеокарты, усилен металлическими пластинами, которые в теории могут уберечь сокет от деформации при установке современных, тяжелых видеокарт. Впрочем, я все же рекомендовал бы для последних использовать подпорки.

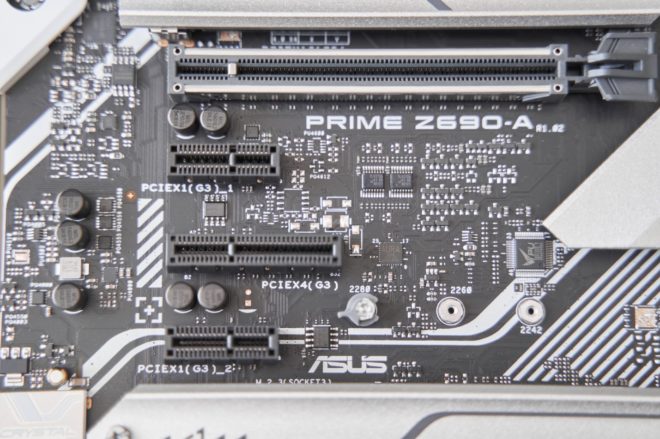

Под ним находится еще один разъем PCIe x16 Gen3, но уже без металлического усиления, а также два PCIe x1 Gen3, предназначенные для подключения различных расширительных карт, таких как звуковые карты, сетевые карты, контроллеры USB и другие периферийные устройства, и один PCIe x4 Gen3, который можно использовать для установки карт расширения, требующих большей пропускной способности, таких как высокоскоростные сетевые карты или дополнительные контроллеры для подключения SSD.

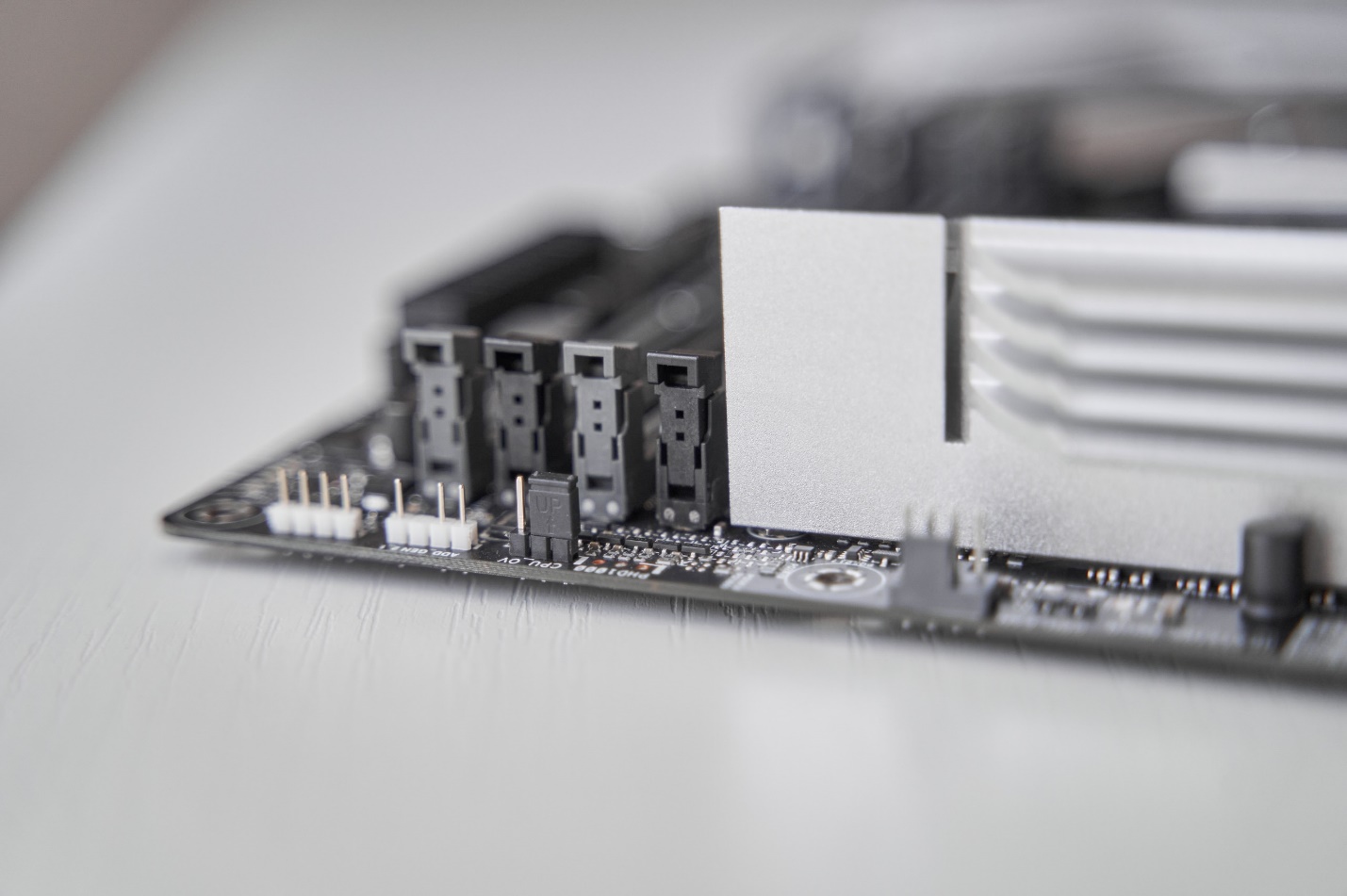

В правом верхнем углу видны стандартные порты SATA для подключения традиционных жестких дисков и SSD. Рядом с ними находятся коннекторы для вентиляторов и дополнительных компонентов, одна колодка портов USB 3.2 Gen2 и одна колодка USB 3.2 Gen1. Элементы организованы таким образом, чтобы минимизировать беспорядок и упростить управление кабелями внутри корпуса.

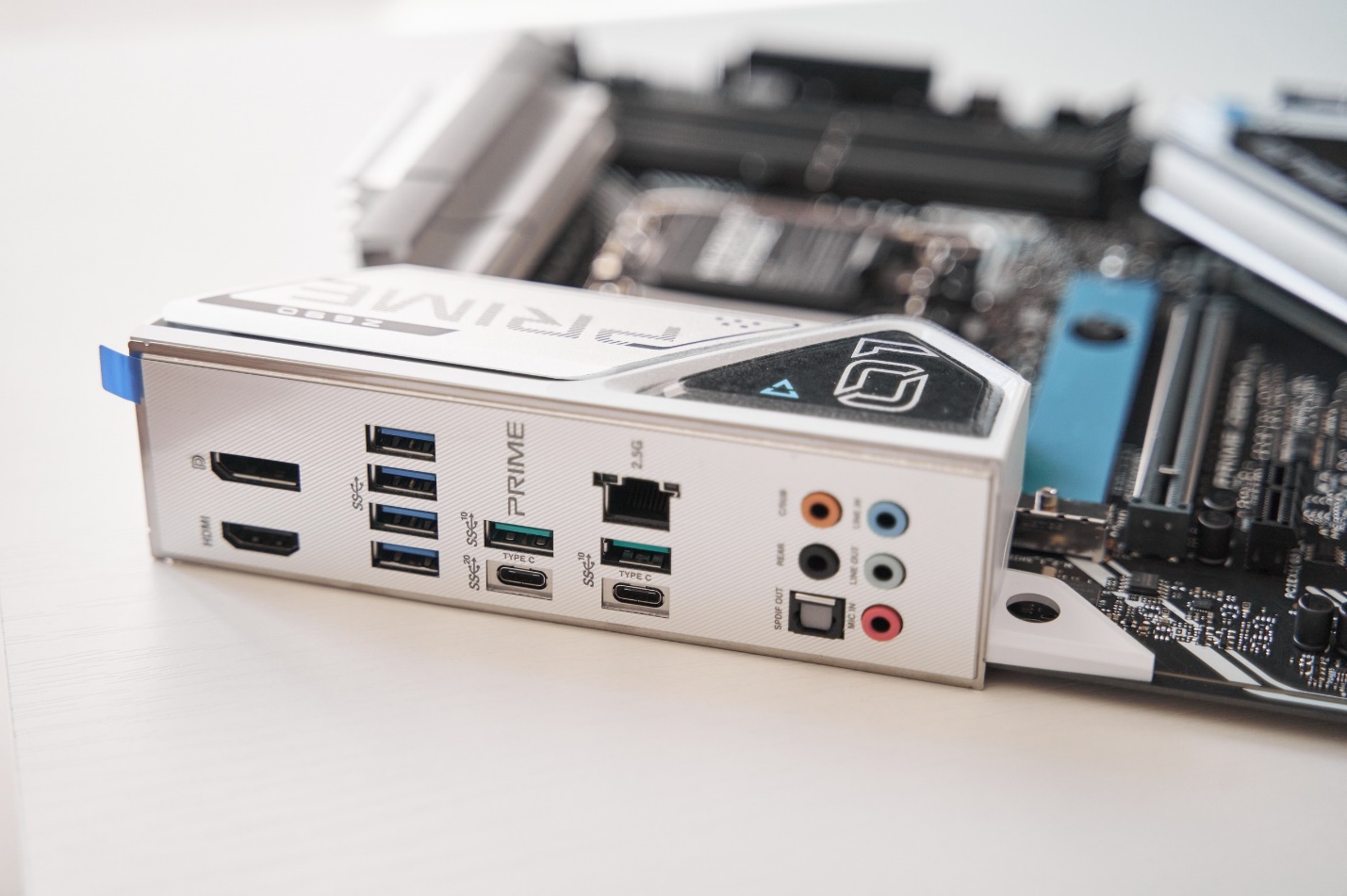

На боковой, также белой панели платы расположены многочисленные разъемы для подключения периферийных устройств. Верхняя часть панели включает разъемы для HDMI и DisplayPort. Ниже находятся четыре порта USB 3.2 Gen 1 Type-A (синие) для высокоскоростного подключения внешних накопителей, периферийных устройств и других аксессуаров.

Сразу под ними еще два порта USB 3.2 Gen2 (Type-A) и два USB 3.2 Gen2 (Type-C), обеспечивающие еще более высокую скорость передачи данных и совместимость с современными устройствами.

Порт RJ-45 расположен чуть ниже и предназначен для высокоскоростного подключения к локальной сети или интернету. Он поддерживает скорость до 2.5G. В нижней части панели находятся пять аудиоразъемов и оптический выход. Отмечу, что все порты, включая внутренние, имеют очень четкую маркировку, что значительно упрощает процесс подключения всех компонентов.

Особенности и впечатления

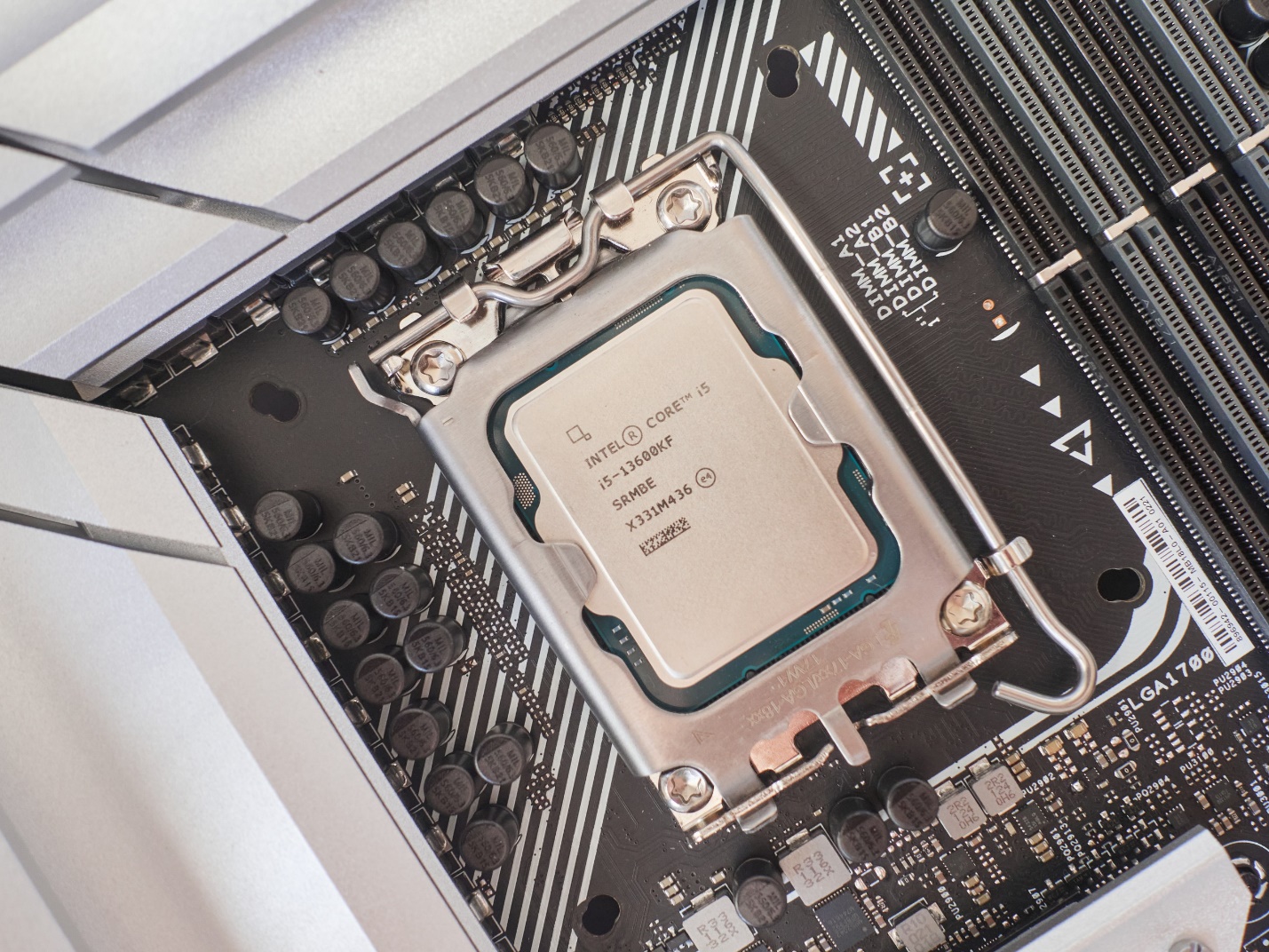

Несмотря на то, что ASUS PRIME Z690-A не позиционируется производителем как геймерская и находится в условно-доступном ценовом сегменте, она оснащена процессорным разъемом Intel® LGA 1700.

Этот тип разъема отличается увеличенным количеством контактов и новой конструкцией и способен обеспечить высокий уровень производительности и поддержку новейших технологий. Разъем LGA 1700 совместим с новыми функциями и улучшениями, такими как поддержка памяти DDR5 и интерфейса PCIe 5.0, чего вполне достаточно для сборки серьезных геймерских систем на основе компонентов последних поколений.

Опять же, плата оснащена усиленной системой питания, включающей 16+1 DrMOS модули с эффективной теплоотдачей. Разъемы ProCool спроектированы для плотного и надежного подключения. Использование дросселей из сплава и долговечных конденсаторов гарантирует стабильную подачу питания, улучшенную устойчивость к перегреву и долговечность компонентов, что немаловажно для высокопроизводительных систем и на тот случай, если вы вознамерились заняться разгоном процессора.

ASUS PRIME Z690-A оснащена технологией ASUS OptiMem II, которая представляет собой усовершенствование трассировки дорожек материнской платы, обеспечивая новейшим процессорам Intel неограниченный доступ к полосе пропускания памяти.

Благодаря оптимизированной трассировке сигналов, система может работать при более низких задержках памяти, что повышает общую производительность. Кроме того, OptiMem II позволяет достигать более высоких частот работы памяти, предоставляя больший потенциал для разгона и улучшения производительности.

Плата улучшает производительность памяти DDR5, предоставляя возможности разгона не только для высокоскоростных комплектов, но и для бюджетных модулей памяти, которые имеют заблокированный управляющий контроллер питания (PMIC). Специальная схема на материнской плате безопасно обходит ограничения PMIC памяти DDR5, позволяя превысить стандартное ограничение напряжения в 1,1 В и максимально увеличить частоту и тайминги.

Для пользователей, не имеющих опыта в разгоне памяти, материнская плата предлагает эксклюзивную функцию прошивки AEMP для модулей памяти с ограниченным PMIC. AEMP автоматически обнаруживает чипы памяти в вашем комплекте и предлагает оптимизированные профили частоты, таймингов и напряжения, которые можно легко применить для увеличения производительности.

В одном из предыдущих обзоров я при помощи этого BIOS как раз осуществлял активацию XMP-профиля для памяти DDR5-6000. С процессом и инструкциями вы можете подробнее ознакомиться по ссылке.

ASUS PRIME Z690-A оснащена системой мониторинга Nuvoton NCT6798D, являющейся многофункциональным контроллером, который следит за рядом параметров, включая температуру, напряжение и скорость вращения вентиляторов. И, соответственно, выводит все полученные данные в интерфейсы утилит, которые позволяют их мониторить.

В довесок хочется отметить, что на борту есть 8-канальный HD аудиокодек Realtek S1220A с функцией автоматической калибровки звука, высококачественными аудиоконденсаторами и экранированием аудиотрасс – не премиальная, но более чем достойная звуковая подсистема для материнки этого уровня.

Программное обеспечение и BIOS

В угоду современным тенденциям, управление множеством параметров и разгоном ASUS PRIME Z690-A можно смело переложить на искусственный интеллект. А также, при большом желании, настроить их вручную через удобный, локализованный на русский язык BIOS или утилиты ASUS.

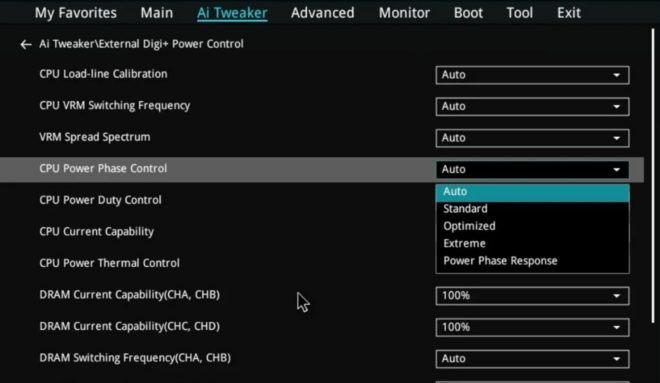

В разделе Ai Tweaker в BIOS материнской платы ASUS PRIME Z690-A доступны разнообразные функции для точной настройки. Функция Current ASUS MultiCore Enhancement Status позволяет включать или отключать улучшение многопоточности, что повышает общую производительность системы.

Настройка SVID Behavior управляет поведением SVID для регулировки напряжения процессора. Параметр BCLK Frequency: DRAM Frequency Ratio позволяет устанавливать соотношение между базовой частотой (BCLK) и частотой памяти (DRAM), а Memory Controller: DRAM Frequency Ratio – соотношение частот между контроллером памяти и оперативной памятью.

Опция Performance Core Ratio отвечает за установку коэффициента множителя для производительных ядер процессора – в режиме Auto система автоматически настраивает коэффициенты. Режим Sync All Cores синхронизирует коэффициенты всех ядер, By Core Usage – настраивает коэффициенты для активных ядер в зависимости от их использования, а AI Optimized – оптимизирует коэффициенты ядер с помощью искусственного интеллекта.

Также можно настроить коэффициенты для конкретных производительных ядер через функцию Specific Performance Core и для эффективных ядер через Efficient Core Ratio и Specific Efficient Core.

CPU SVID Support позволяет включить или отключить поддержку SVID для процессора. Параметры AVX Related Controls управляют настройками для инструкций Advanced Vector Extensions. DRAM Timing Control предлагает подробную настройку таймингов оперативной памяти для оптимизации ее производительности и стабильности.

Для управления материнкой предусмотрены две могучие утилиты. Одну из них, Armoury Crate, Windows 11 «подтянет» автоматически, как только распознает наличие ASUS PRIME Z690-A. Вторую, ASUS AI Suite, можно скачать с официального сайта производителя. Суммарно этот софт во многом дублирует возможности, представленные в BIOS, но разобраться в нем гораздо проще, и не придется перезагружать ПК для доступа.

ASUS AI Suite предлагает удобный интерфейс для настройки, мониторинга и улучшения производительности системы. Основной экран, называемый Dashboard, отображает общую информацию о системе, включая температуру процессора, материнской платы, скорость вращения вентиляторов и напряжение. Пользователь может быстро получить представление о текущем состоянии системы и переходить к нужным разделам для более подробной настройки.

Раздел Dual Intelligent Processors 5 объединяет несколько ключевых функций для оптимизации системы. TurboV Processing Unit отвечает за разгон процессора и оперативной памяти. В этом разделе можно автоматически или вручную настроить параметры разгона, такие как частота и напряжение, для улучшения производительности. Energy Processing Unit включает режимы энергосбережения, которые позволяют уменьшить энергопотребление без значительного влияния на производительность. DIGI+ VRM управляет параметрами питания процессора и памяти. Здесь можно настроить напряжение и частоту для достижения максимальной стабильности и эффективности.

Fan Xpert 4 управляет вентиляторами системы. Позволяет настроить профили работы вентиляторов для обеспечения оптимального охлаждения и минимального уровня шума. Аналогичный модуль, кстати, присутствует и в Armoury Crate. В одном из материалов с его помощью я настраивал работу СЖО – об этом вы можете почитать здесь.

Интеллектуальная функция AI Overclocking автоматически настраивает параметры разгона процессора и системы охлаждения, основываясь на анализе их характеристик. Утилита может предложить оптимальные настройки для достижения высокой производительности сама, вручную можно ничего не делать.

Раздел AI Cooling отвечает за автоматическое управление вентиляторами системы. Функция AI Cooling использует алгоритмы для определения минимально необходимой скорости вращения вентиляторов, чтобы эффективно охлаждать систему и при этом снижать уровень шума. Вентиляторы автоматически подстраиваются под текущую нагрузку и температуру системы.

Еще есть раздел с подробной системной информацией и USB BIOS Flashback, предназначенный для обновления BIOS с помощью USB-накопителя. И еще здесь можно воспользоваться функцией Push Notice и следить за состоянием системы со смартфона.

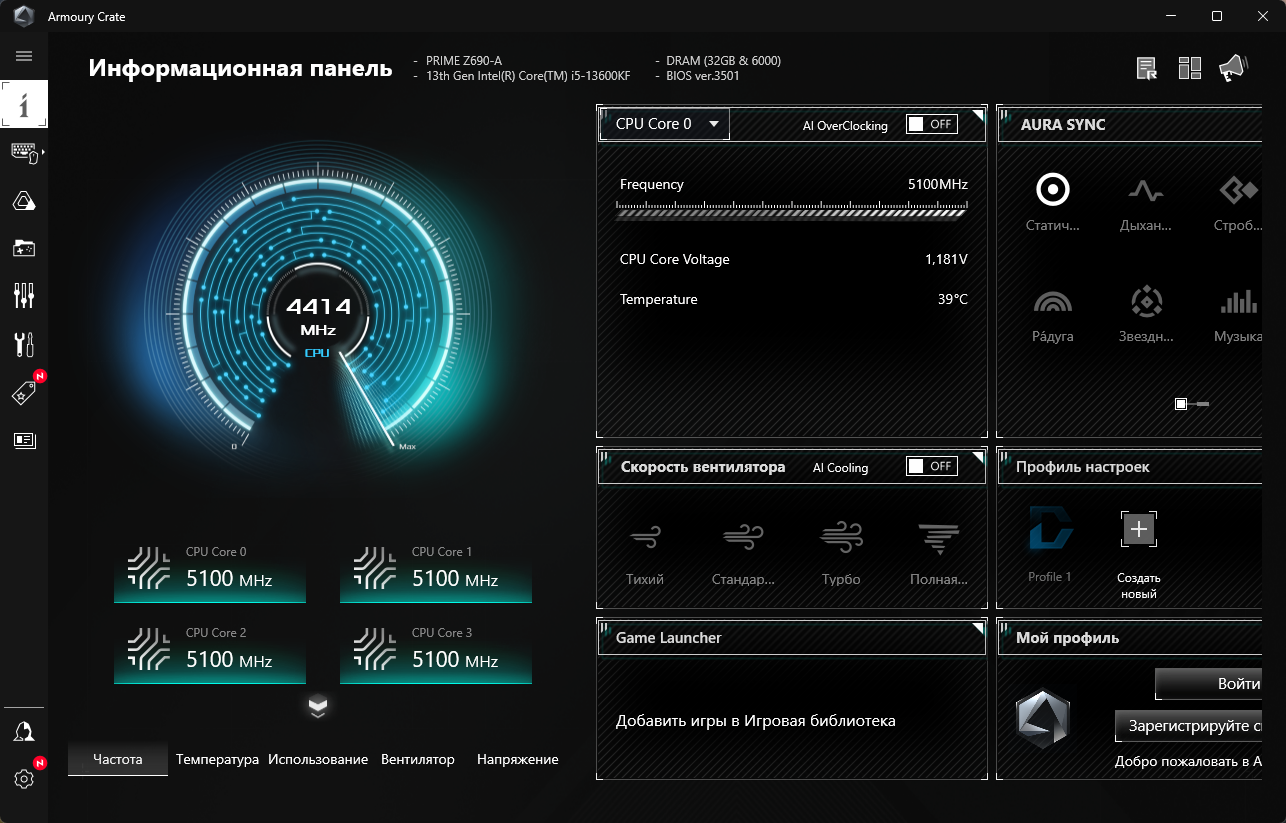

В другом приложении, Armoury Crate, также представлена вся основная информация о системе, показания температурных датчиков, напряжение и скорость вращения вентиляторов.

Одной из ключевых функций Armoury Crate является возможность управления настройками освещения RGB через Aura Sync. Пользователи могут синхронизировать эффекты освещения на всех совместимых устройствах, включая видеокарты, клавиатуры, мыши и другую периферию.

Программа предлагает множество предустановленных режимов освещения и позволяет создавать свои собственные, что помогает персонализировать внешний вид системы. Напомню, что ASUS PRIME Z690-A также оснащена светодиодной адресуемой подсветкой – огни расположены в области короба, под который запечатаны внутренние интерфейсы боковой панели.

Подобно AI Cooling, приложение Armoury Crate тоже в себя средство для обновления драйверов и BIOS, а также раздел System Configuration, где можно аккуратно разгонять процессор и видеокарту, а также настраивать параметры энергопотребления.

В Device Configuration можно настраивать параметры работы периферийных устройств ASUS, таких как клавиатуры, мыши и гарнитуры. Здесь можно настроить макросы, изменить функции кнопок и поменять параметры звука.

Есть еще раздел Game Library. Функция предоставляет информацию о всех установленных играх, позволяет запускать их напрямую из приложения и даже отслеживать статистику игрового времени.

Проверка работоспособности

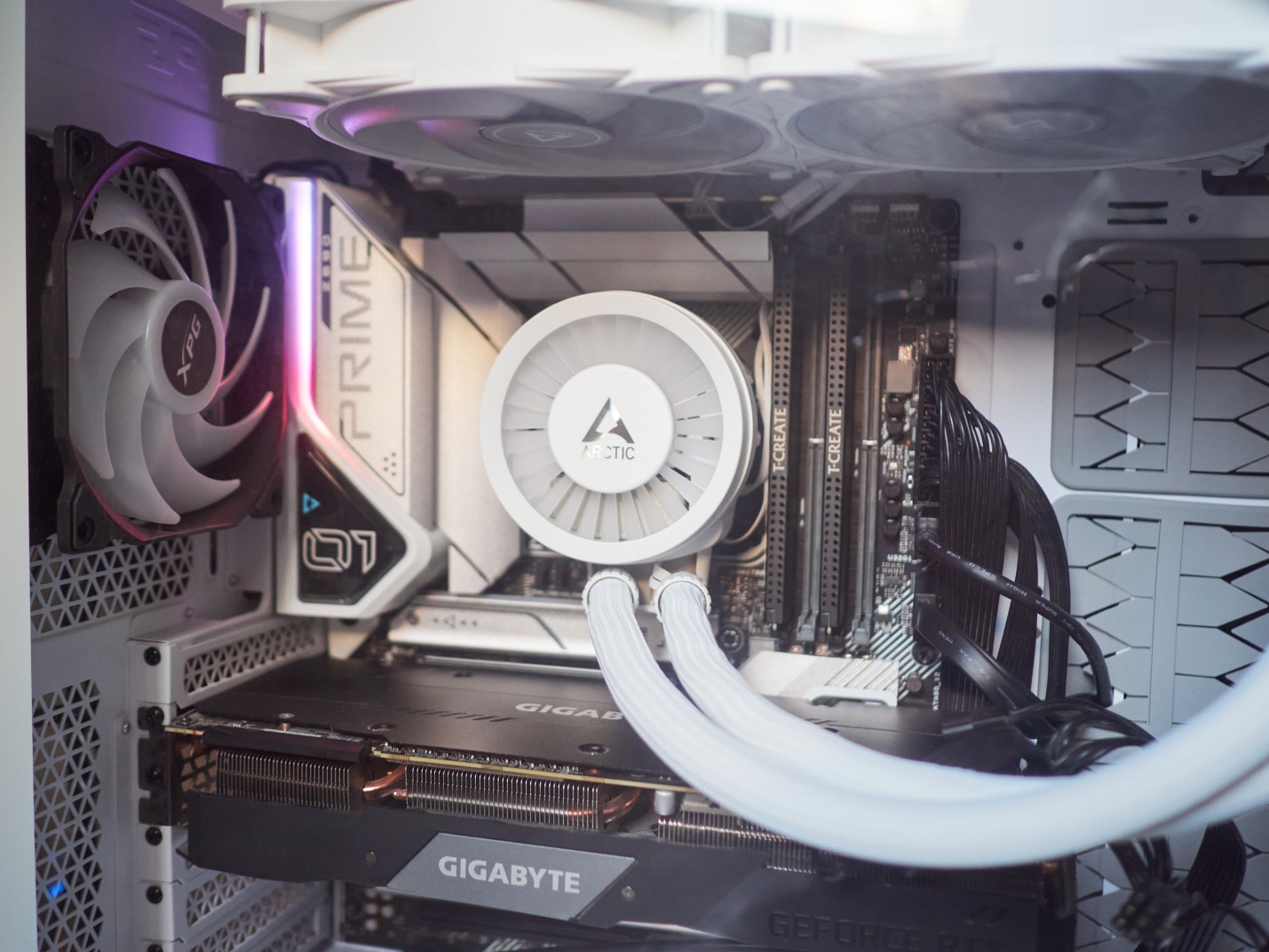

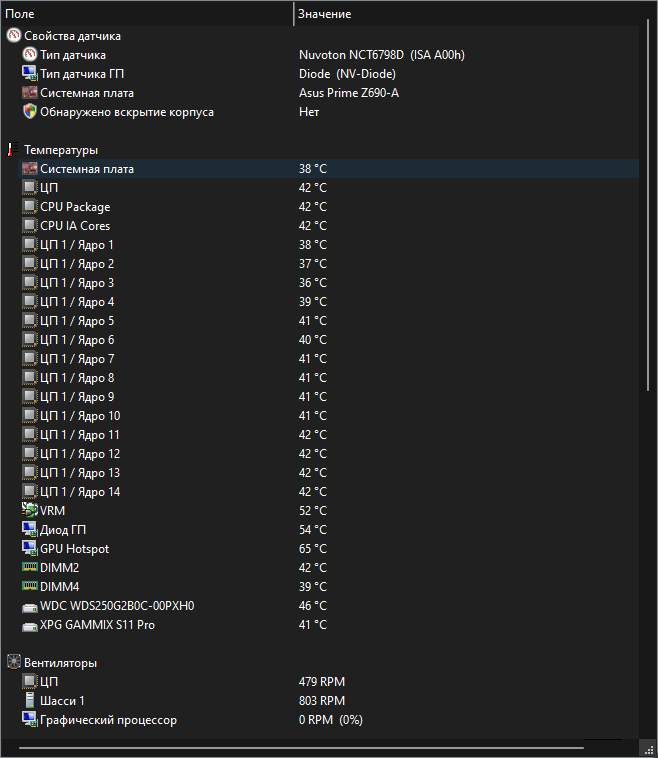

После установки платы в корпус и подключения всех девайсов я первым делом проверяю температурные датчики на материнской плате. Для этих целей используем AIDA 64 и получаем следующий результат.

Температура системной платы составляет 38°C, что находится в пределах нормы. Температура VRM составляет 52°C, что также является нормальным при стандартных нагрузках.

Температуры оперативной памяти (DIMM2 и DIMM4) составляют 39°C и 42°C соответственно. Диски WDC WDS250G2B0C-00PXH0 и XPG GAMMIX S11 Pro имеют температуры 46°C и 41°C соответственно.

Вентиляторы работают на скорости 479 RPM для ЦП и 803 RPM для вентилятора шасси, что обеспечивает достаточное охлаждение системы. В целом, температурные показатели ASUS PRIME Z690-A стабильные, в простое все элементы платы получают достаточное охлаждение. Показатели напряжений и потребляемой мощности различных компонентов системы также находятся в пределах нормы.

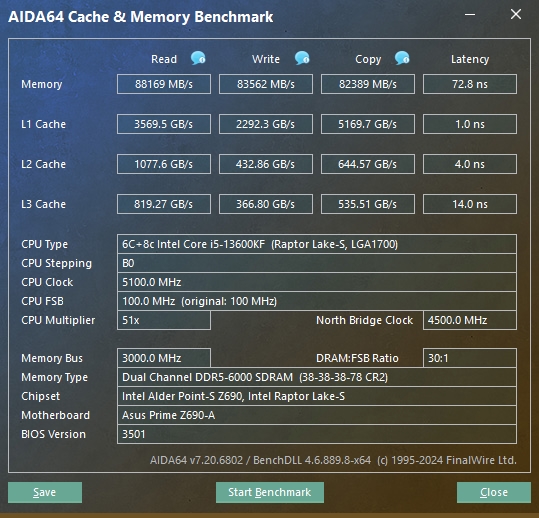

В BIOS материнской платы я поставил XMP профиль, позволивший мне безопасно разогнать оперативную память до 6000 МГц. Тестируем память в соответствующем бенчмарке, получаем такой результат.

Как видим, материнка ASUS PRIME Z690-A обеспечивает высокую производительность и стабильную работу системы. Плата эффективно работает с высокоскоростной DDR5 памятью, обладает низкими задержками и поддерживает стабильные частоты работы процессора и системной шины.

Заключение

ASUS Prime Z690-A – материнская плата, в которой замечательно сбалансированы мощность, функционал и цена. Плата держит хорошие температуры с горячими компонентами. Она грамотно управляет энергопотреблением. А широкая совместимость с разными модулями ОЗУ позволяет без танцев с бубнами выжать из памяти максимальные частоты.

Благодаря мощным фазам и высококачественным компонентам, плата способна обеспечивать стабильное напряжение даже при экстремальных нагрузках, что особенно важно для разгона процессоров, где каждая дополнительная частота требует надежного питания.

Плата выглядит современно, у нее классная RGB-подсветка, огромное количество актуальных и хорошо защищенных интерфейсов. Почти все внутренние элементы грамотно продуманы, с ее установкой и настройкой не будет проблем даже у новичков. На мой взгляд, это оптимальный вариант как для экстремалов, гонящихся за мегагерцами, так и для обычных пользователей, желающих получить максимум отдачи от своей системы.
