Обзор материнской платы ASUS ROG Strix B760-A Gaming WiFi – Уверенная база для вашего ПК

Технические характеристики

Комплектация и дизайн

ASUS ROG Strix B760-A Gaming WiFi упакована в коробку из плотного картона, на которой изображена материнская плата, перечислены ее технические характеристики и основные особенности, такие как 12+1 силовой модуль, кнопка Q-Release, три слота для накопителей М.2 Gen 4 с радиаторами.

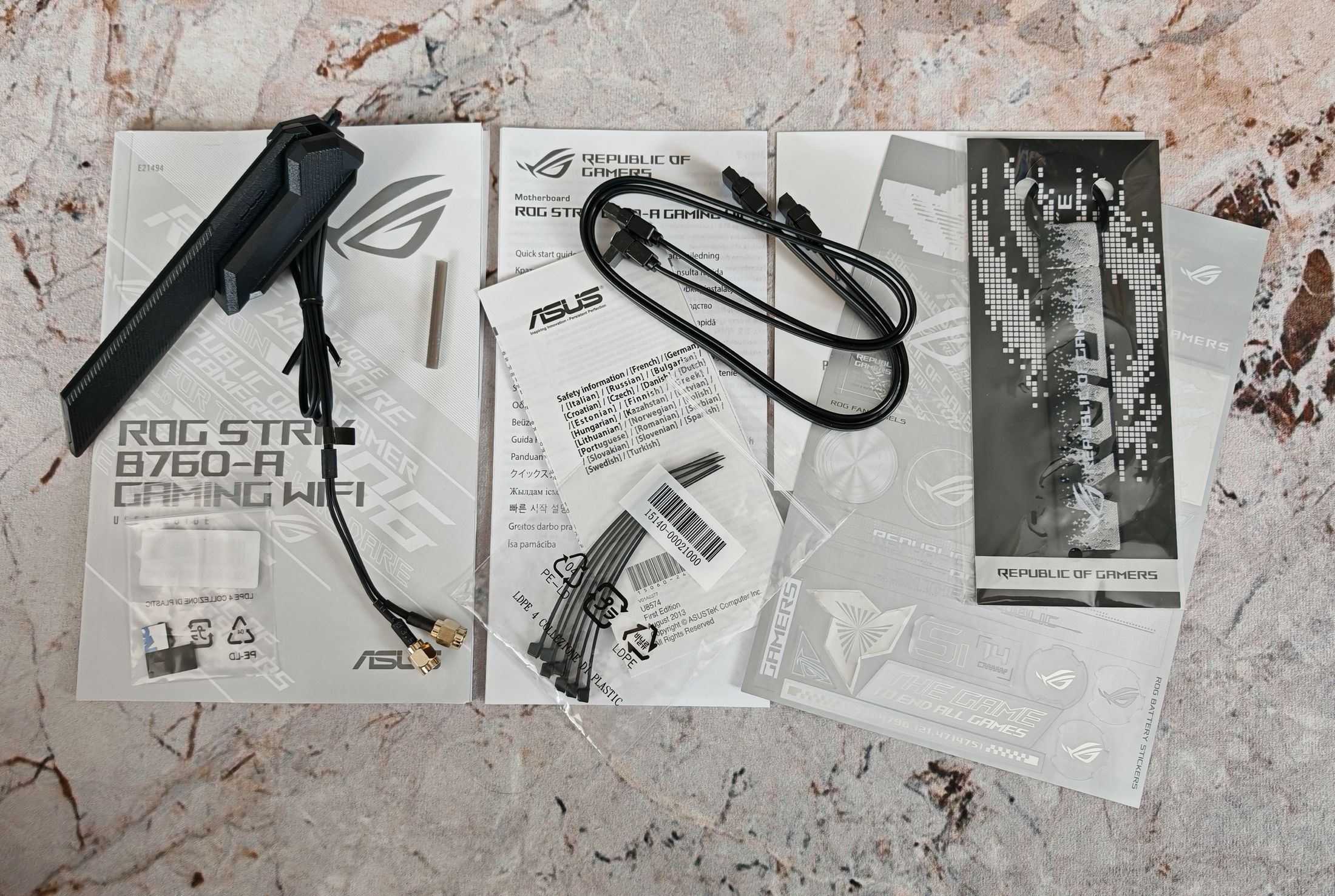

Плата внутри упакована в антистатический пакет. Комплектация также включает подробное руководство пользователя, два кабеля SATA для накопителей, несколько стяжек для кабелей, запасные стойку, упоры и термопрокладку для М.2 накопителей, бонусные стикеры и брелок с эмблемой бренда ROG. Так как модель оснащается встроенным Wi-Fi модулем, в комплект кладут выносную антенну на магнитной опоре с длинным проводом и парой коннекторов.

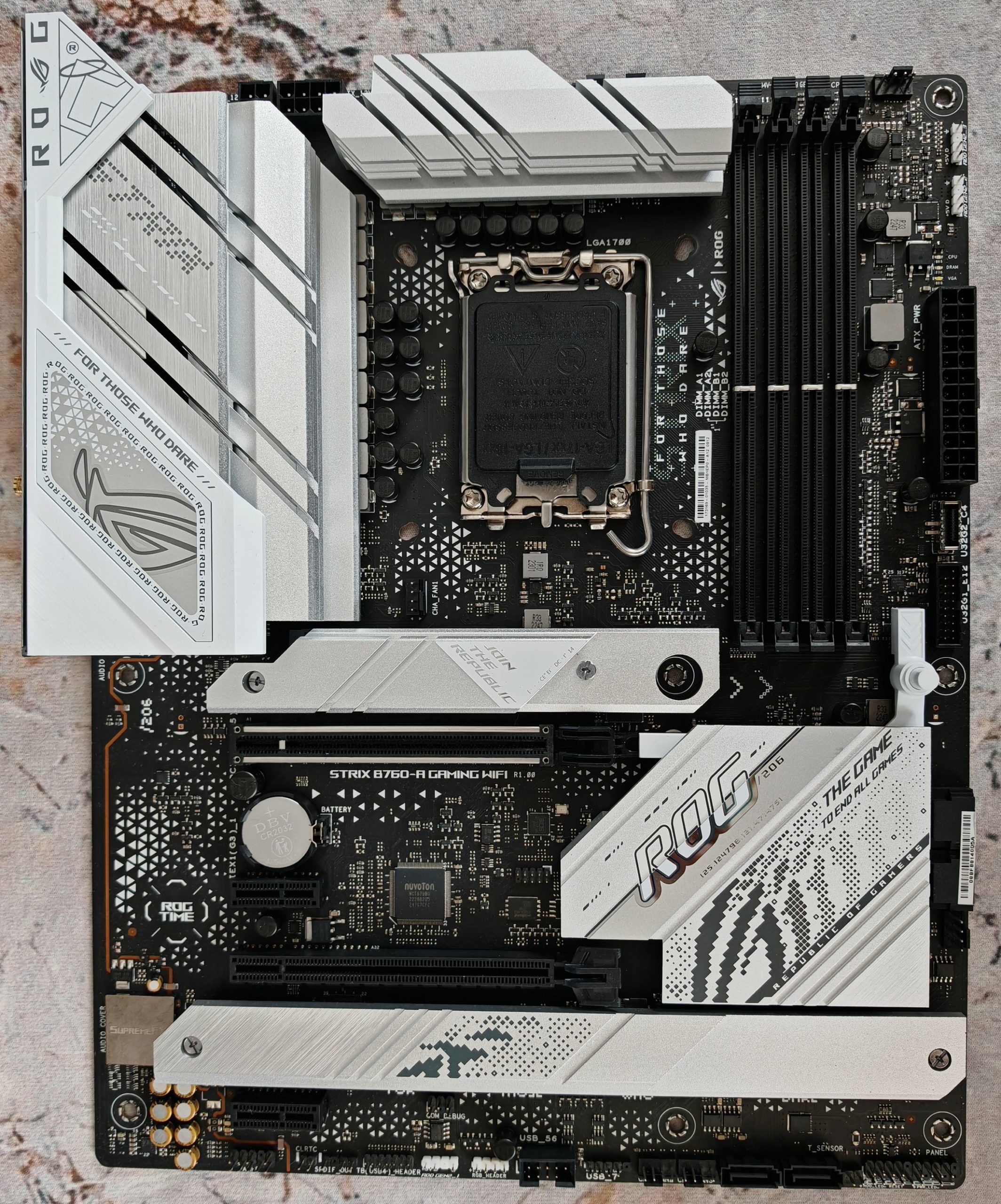

Материнская плата выполнена в форм-факторе ATX, имеет стандартные размеры 30,5 х 24,4 см. Для монтажа предусмотрены 9 отверстий, с помощью которых «доска» фиксируется внутри корпуса винтами. «Заглушка» на задней панели уже смонтирована на плате, ее не нужно устанавливать отдельно.

Производитель отмечает, что использует шестислойную конструкцию печатной платы, что повышает ее прочность и способствует лучшему охлаждению для лучшей стабильности работы ПК.

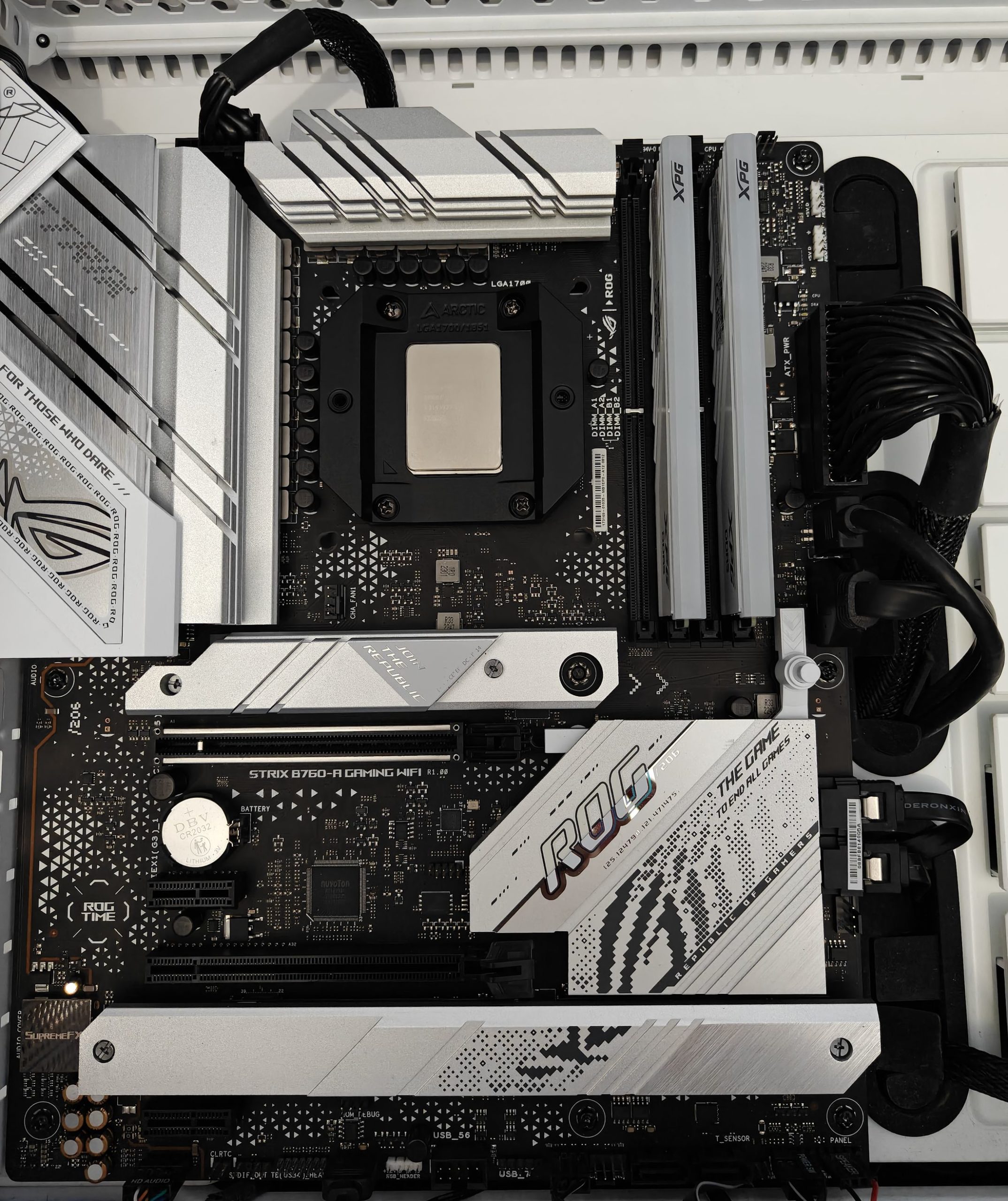

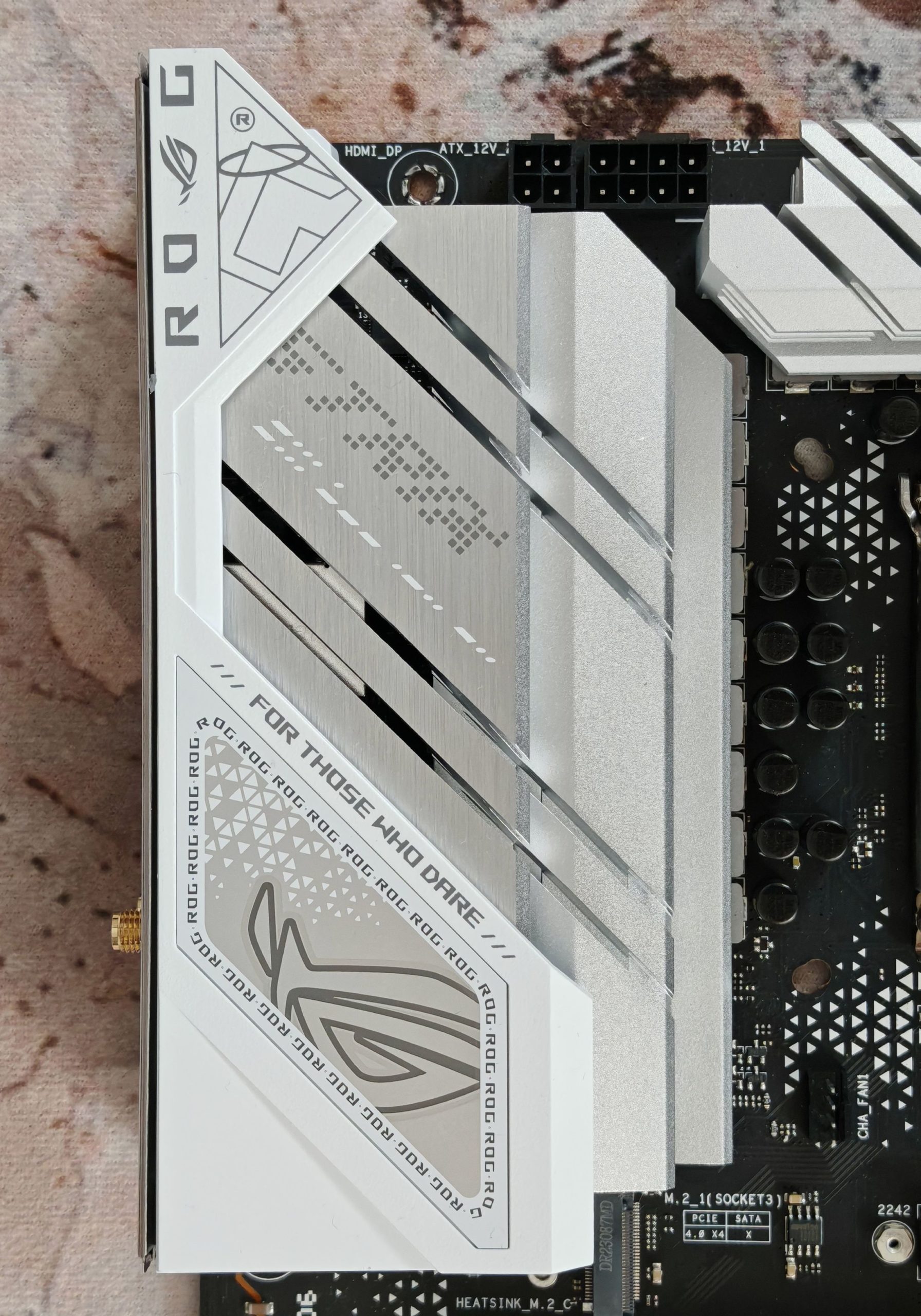

ASUS ROG Strix B760-A Gaming WiFi окрашена в черный и белый цвета, поэтому одинаково выгодно будет смотреться как в строго-черном, так и в белоснежном корпусе. Массивные радиаторы имеют неправильную форму, украшены эмблемами и слоганами бренда, прикрывают самые «горячие» элементы материнской платы – системы питания, чипсет, М.2 накопители.

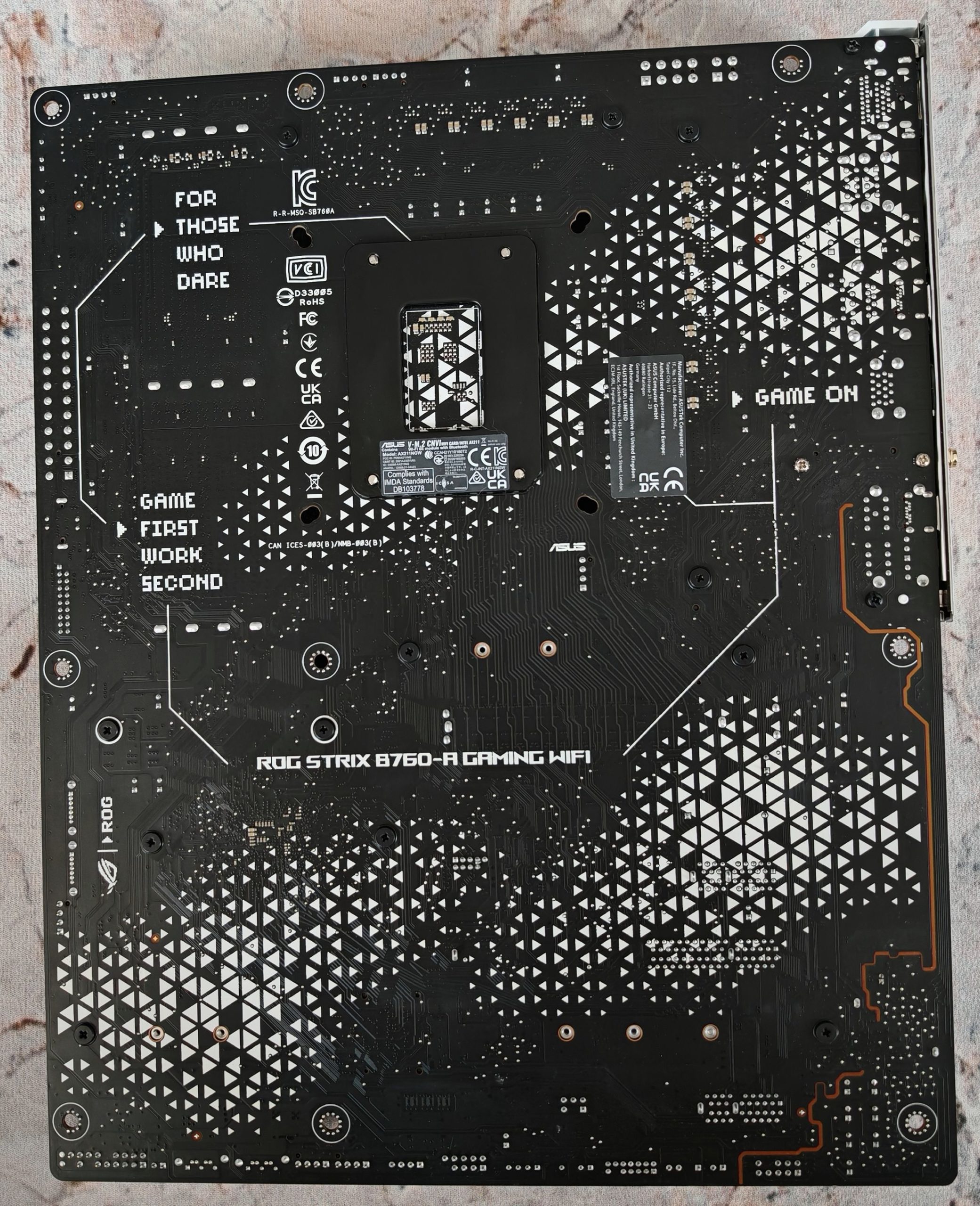

Так как модель относится к геймерскому сегменту, дизайнеры постарались сделать ее внешний вид соответствующим: не только радиаторы красиво декорированы, но и сама плата – по всей ее поверхности разбросаны треугольники, складывающиеся в причудливые узоры, лого, надписи и слоганы. Даже на обратной стороне платы нашлось место оригинальной раскраске – жаль только, что эту красоту владелец увидит всего пару раз, при монтаже и демонтаже девайса. Не забыли и о подсветке: на одном из радиаторов возле сокета переливается огнями лого ROG.

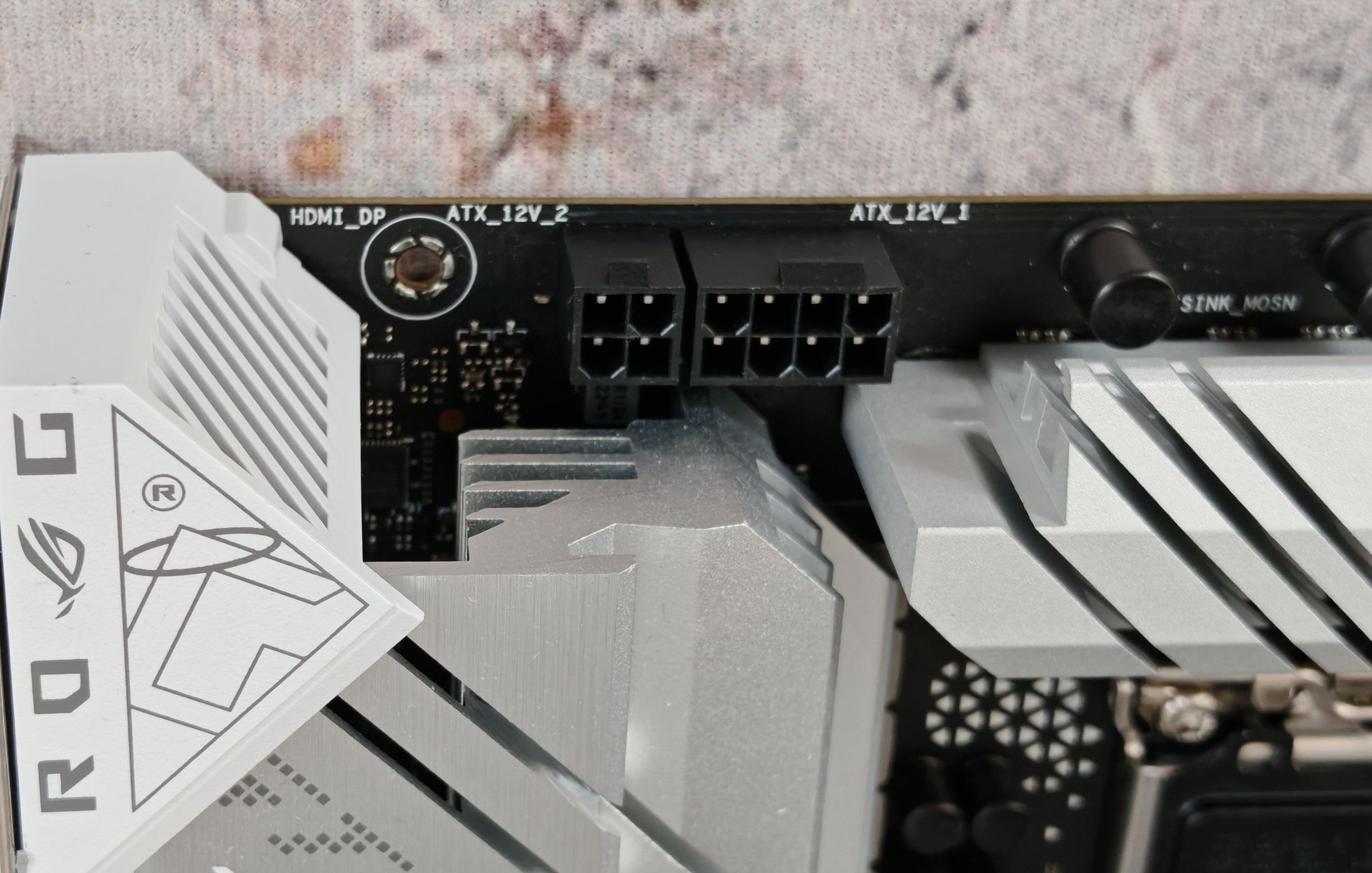

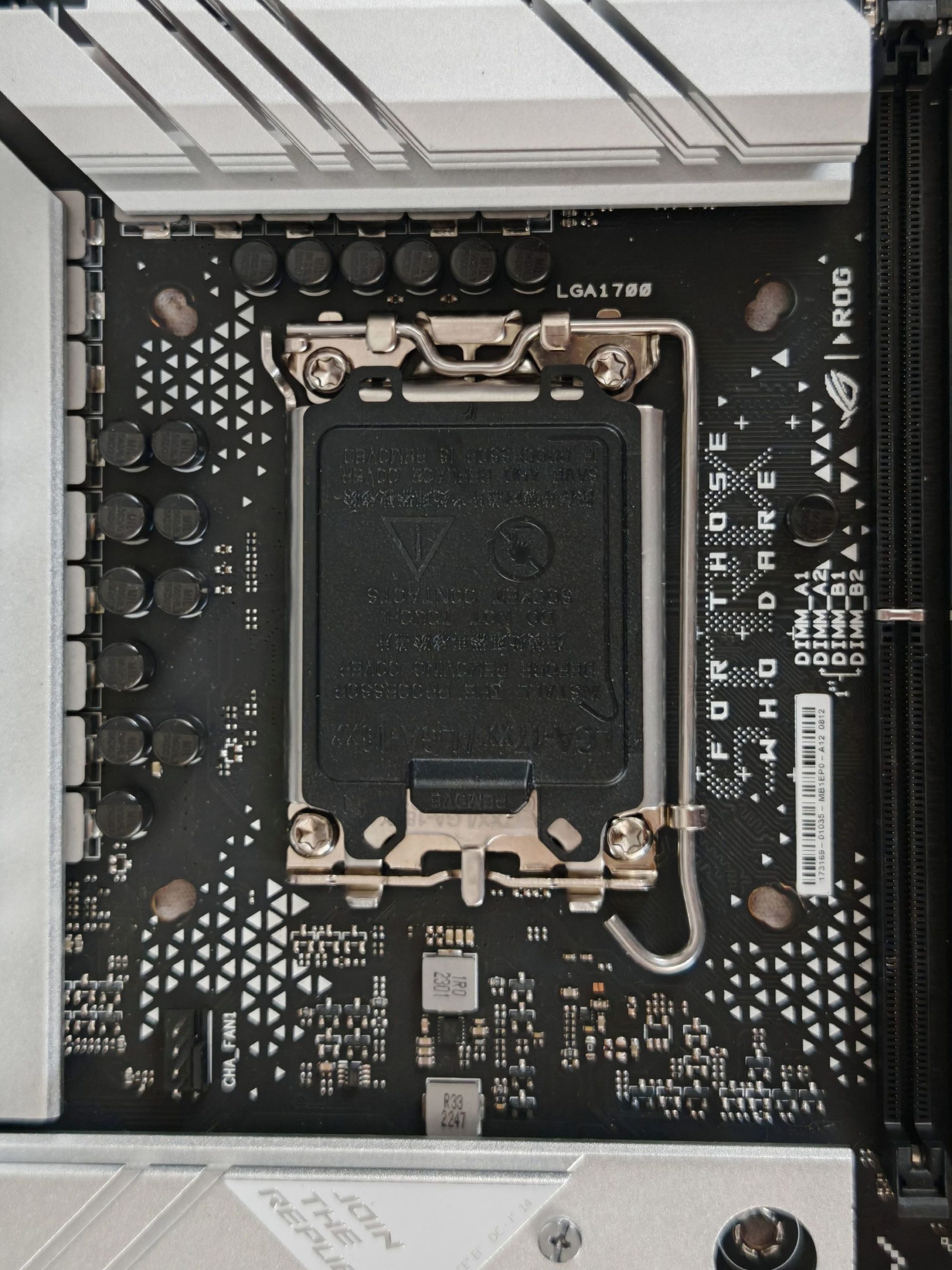

Модель оснащена сокетом LGA1700, и поддерживает процессоры Intel Core 12/13/14-го поколений. Подсистема питания процессора реализована схемой 12+1 (12 фаз для процессорных ядер и 1 фаза для графического ядра), а для подключения питания используются два разъема – 8-контактный и 4-контактный. Для «камней» среднего уровня этого более чем достаточно, но для топового процессора лучше подыскать плату помощнее.

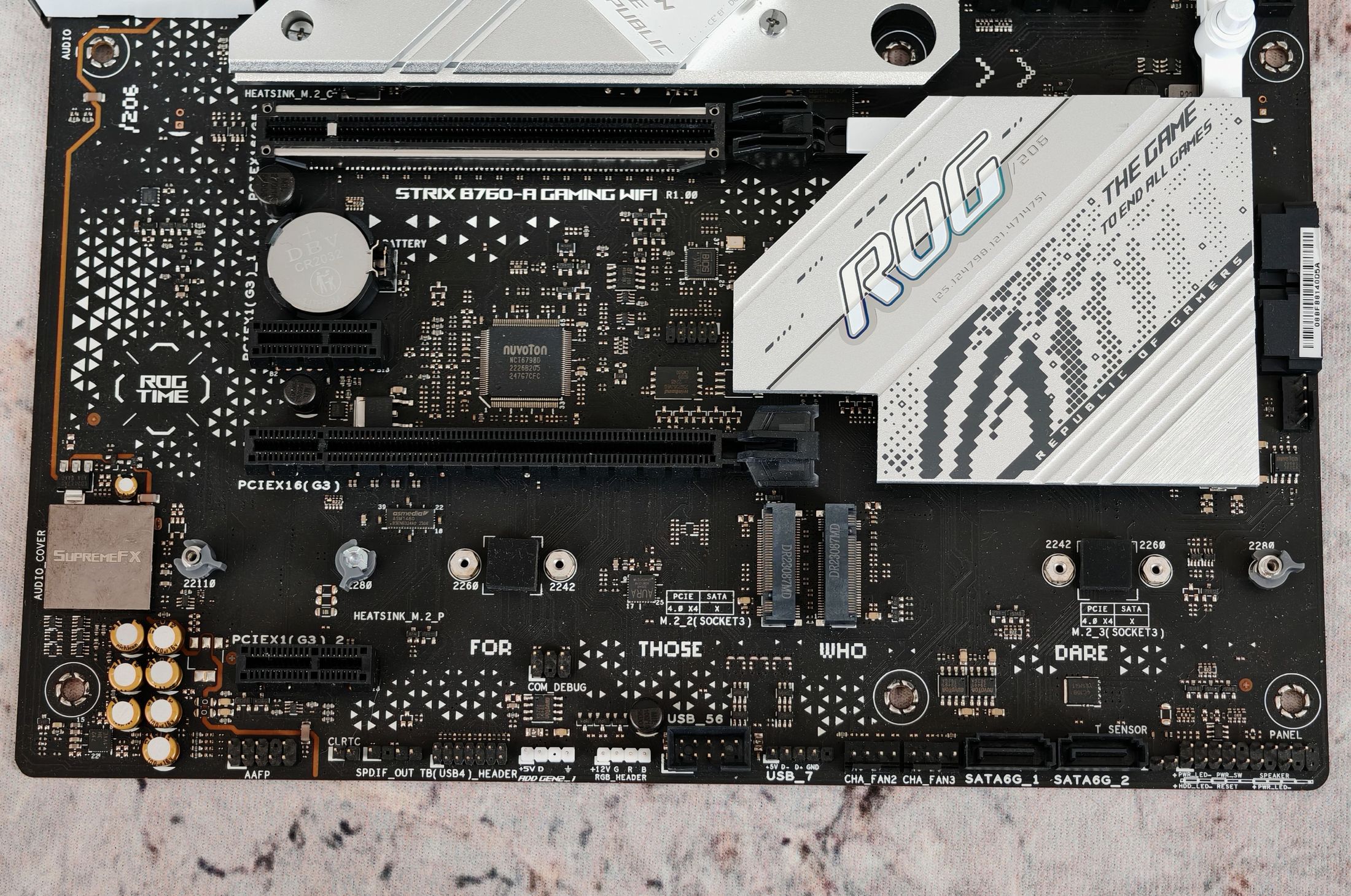

Для установки видеокарт и карт расширения предусмотрены один PCIe 5.0 x16 слот (на базе процессора), один PCIe 3.0 x16 слот (на базе чипсета), два PCIe 3.0 х1 слота (на базе чипсета). Соответственно, материнская плата позволяет раскрыть потенциал современных видеокарт, а также подключить несколько периферийных устройств. Однако стоит учитывать, что слоты PCIe 3.0 x1 делят линии с PCIe 3.0 x16, и если в PCIe 3.0 x1 установить карту расширения, то PCIe 3.0 x16 будет работать в режиме x2.

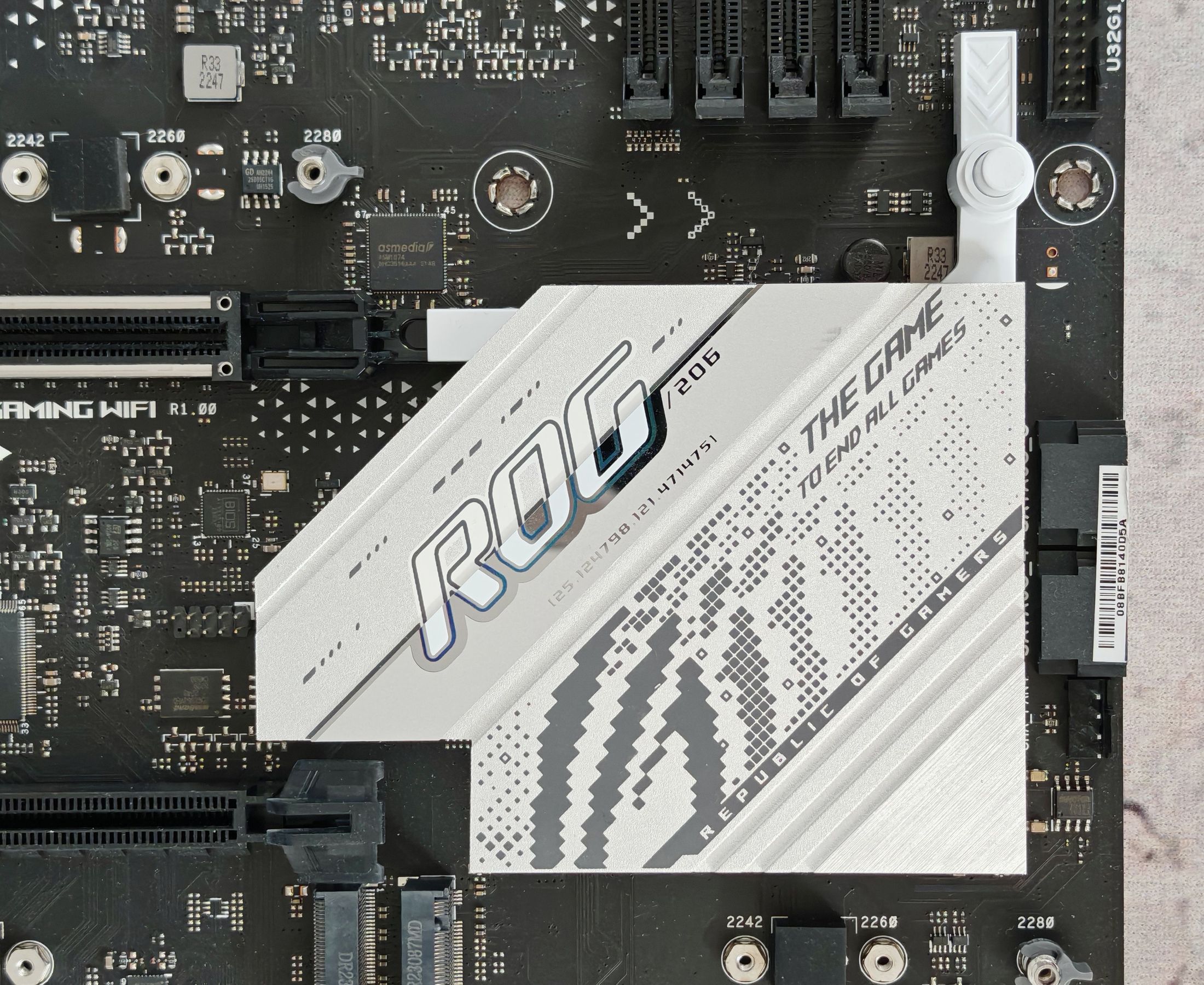

На чипсетном радиаторе разместилась кнопка Q-Release, отвечающая за разблокировку слота PCIe 5.0 x16 – она позволяет легко извлечь видеокарту, не подлезая под нее руками, что иногда бывает затруднительно, особенно при использовании воздушной системы охлаждения процессора. Тут все просто – достаточно нажать кнопку, ослабив слот, и достать видеокарту. Кстати, слот PCIe 5.0 x16 усилен при помощи металла, поэтому можно без опасений установить тяжелую топовую видеокарту, не беспокоясь о том, что слот погнется.

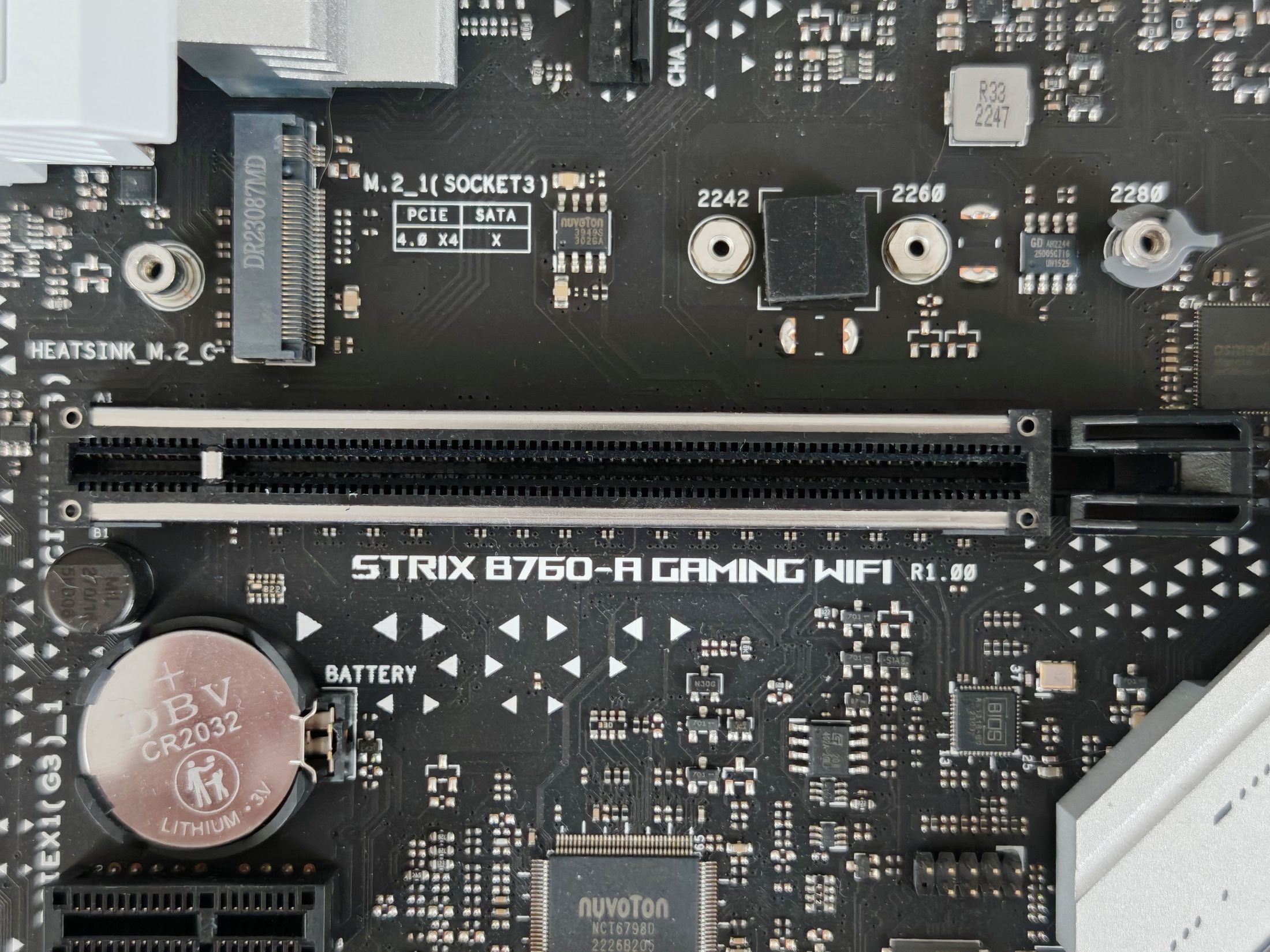

Для накопителей у ASUS ROG Strix B760-A Gaming WiFi предусмотрено четыре порта SATA 6.0 Гбит/с (два размещены в нижней части и два – в боковой) и три разъема для накопителей форм-фактора М.2 PCIe 4.0. Верхний слот М.2 получает данные от процессора, нижние – от чипсета. Все слоты оборудованы радиаторами (отдельный для верхнего слота и общий для двух нижних), которые охлаждают чипы памяти посредством термопрокладок. Порты и слоты не делят линии между собой, поэтому при подключении накопителей не теряют в скорости передачи данных и не отключаются.

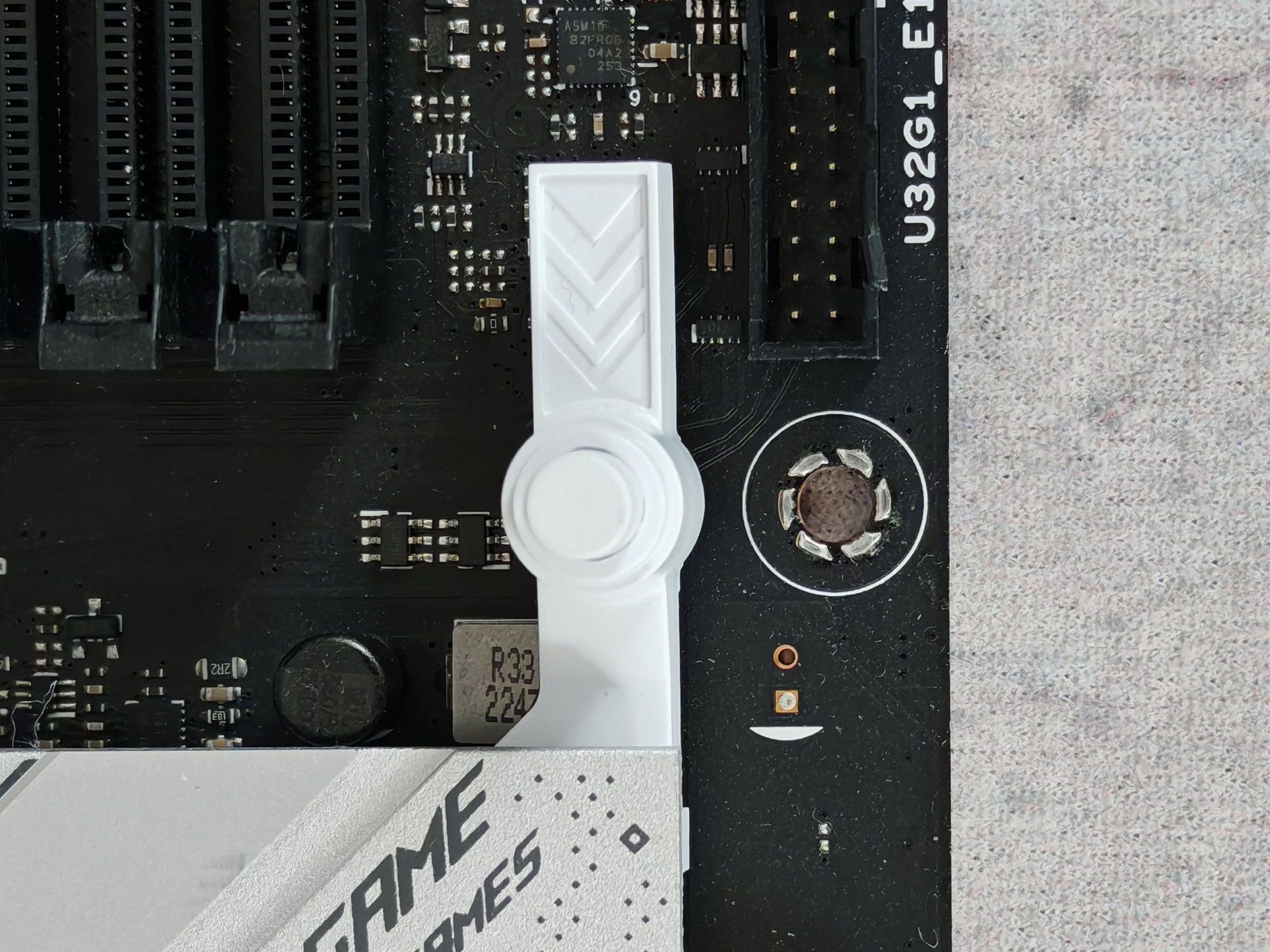

Для М.2 накопителей ASUS подготовила особые защелки Q-Latch, которые избавляют пользователя от необходимости закреплять SSD винтами: нужно лишь установить накопитель в слот и повернуть защелку, зафиксировав его, а затем сверху закрепить радиатор. Впрочем, при желании можно использовать комплектное охлаждение накопителя, а радиатор от материнской платы убрать в коробку.

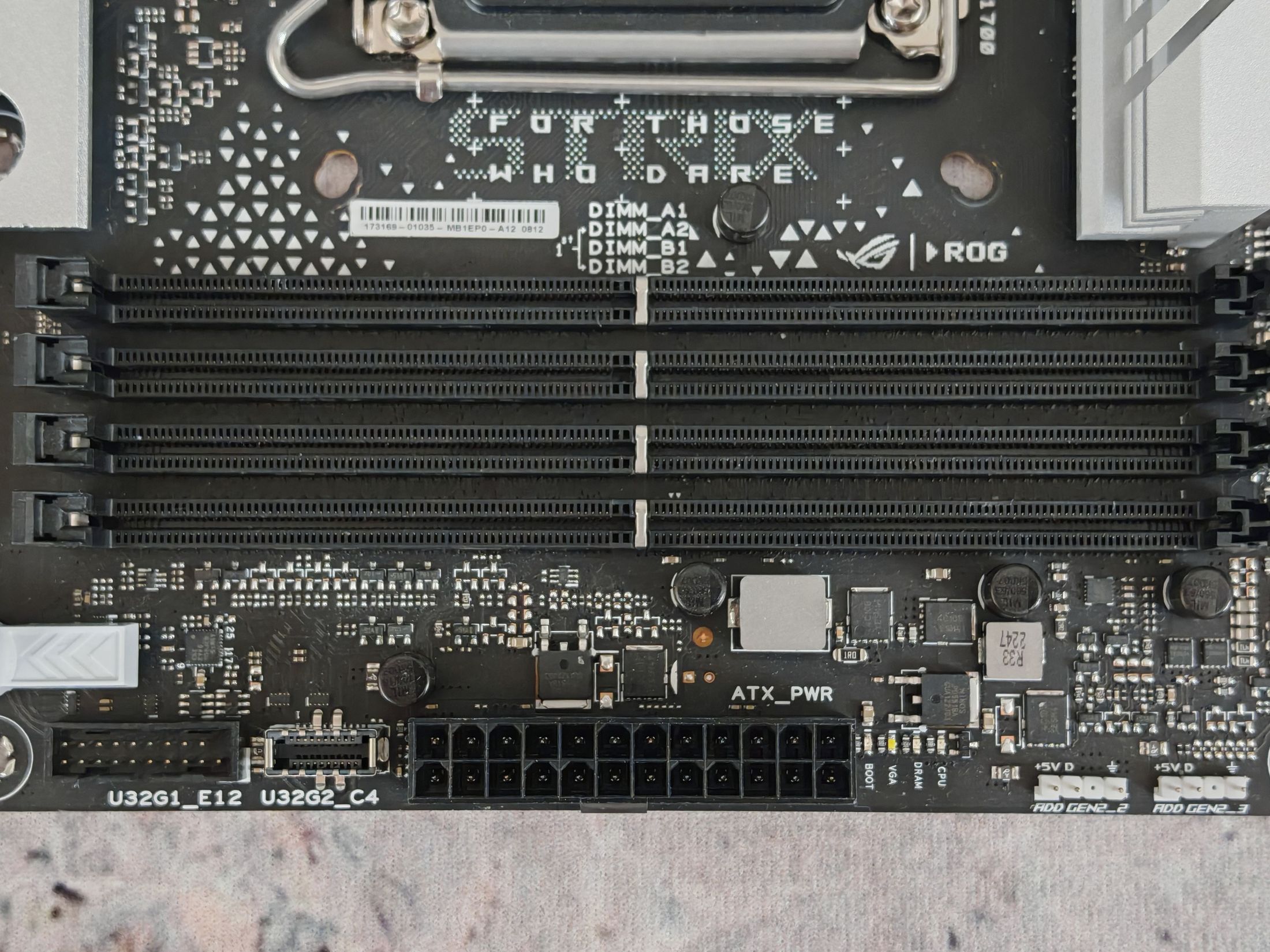

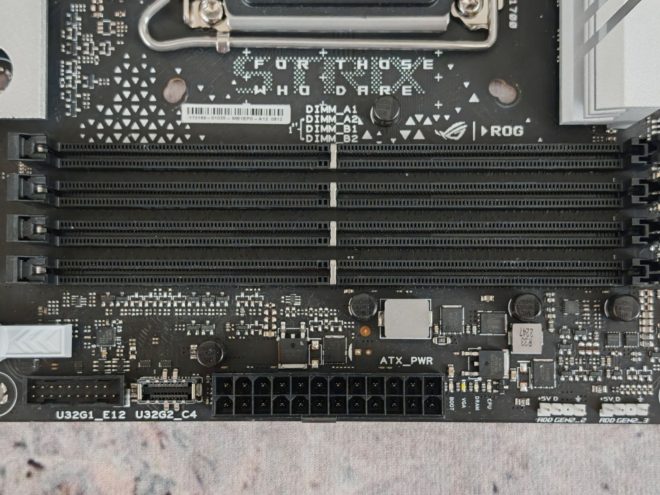

Модули оперативной памяти устанавливаются в DIMM-слоты, расположенные справа от процессорного разъема. Рядом с ними есть обозначения, отмечающие, что для работы памяти в двухканальном режиме необходимо вставлять модули в слоты через один, причем желательно задействовать слоты A2 и B2. ASUS ROG Strix B760-A Gaming WiFi поддерживает память типа DDR5 (в продаже также есть версия с поддержкой DDR4) общим объемом до 192 ГБ, поддерживает авторазгон с помощью профилей XMP, и обеспечивает стабильную работу даже при высокой частоте памяти – до 7800 МГц.

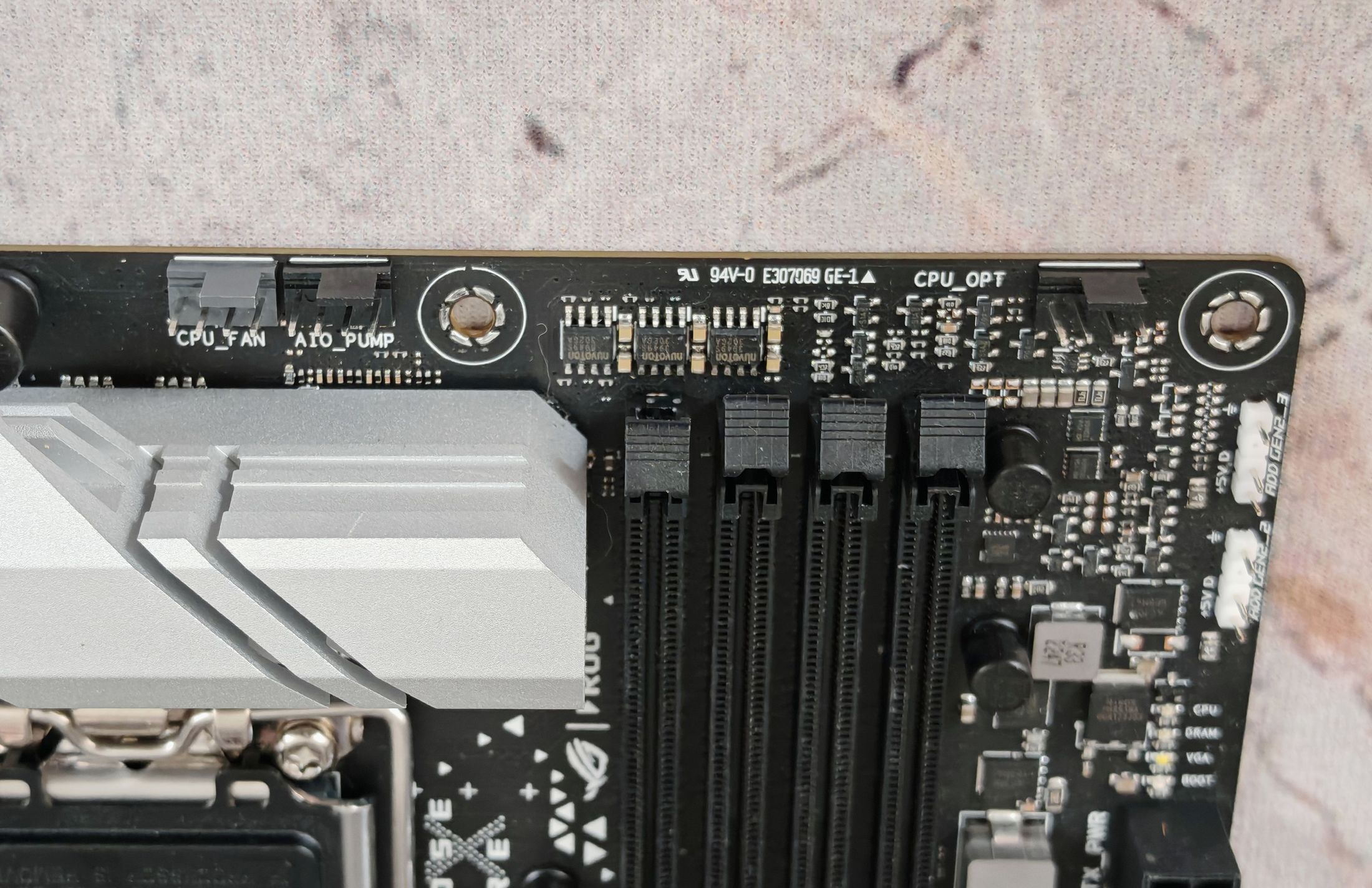

Теперь пройдемся по разъемам, разбросанным по периметру материнской платы. В верхней части, помимо упомянутых ранее разъемов питания процессора, разместились разъемы CPU_FAN, AIO_PUMP и CPU_OPT, соответственно, для подключения процессорного кулера, помпы водяного охлаждения и вспомогательного вентилятора – например, для охлаждения зоны VRM.

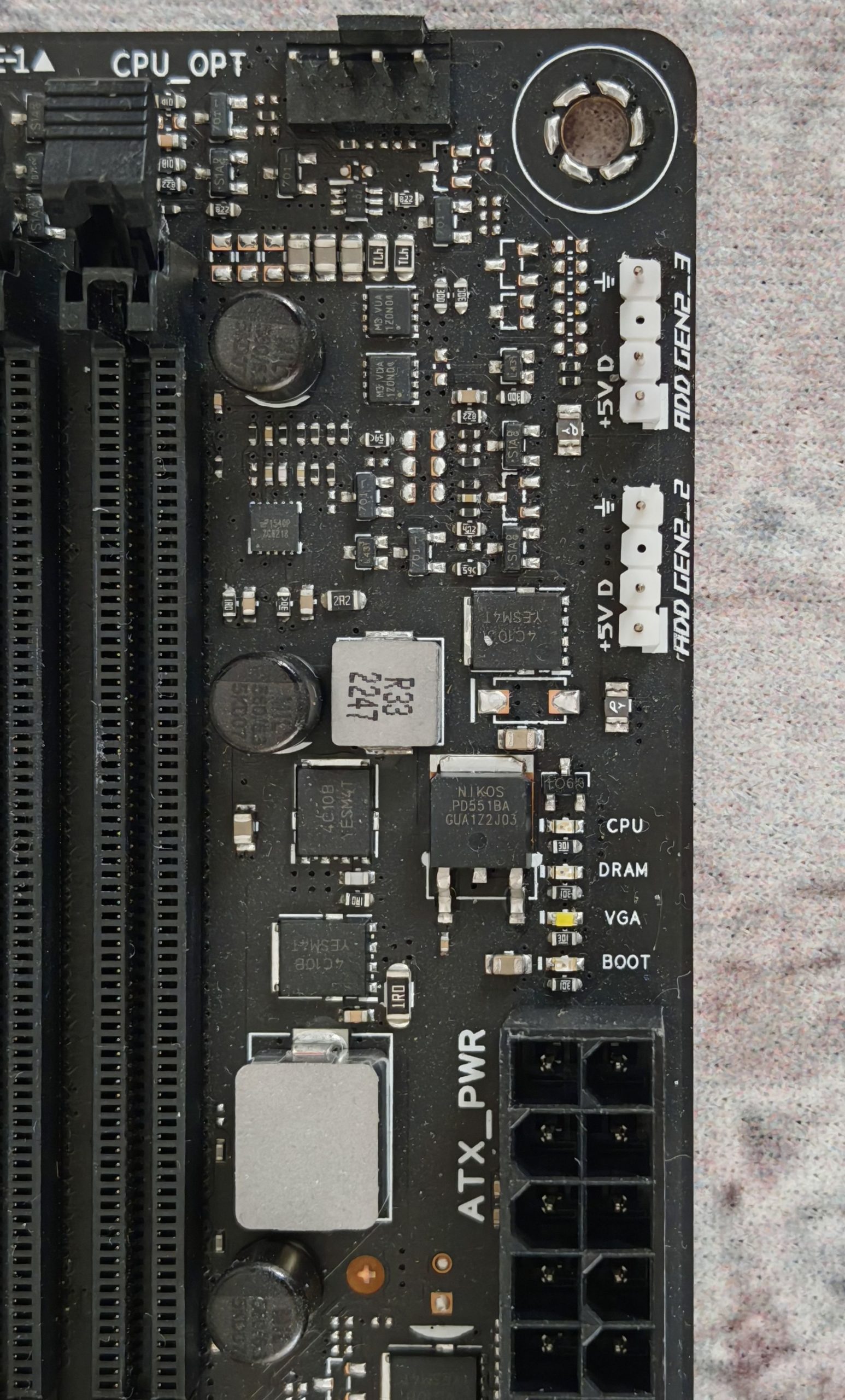

В правой части, если смотреть сверху вниз, находятся два разъема для адресуемой подсветки. Под ними расположены четыре LED-индикатора, которые отображают готовность основных компонентов ПК к работе: процессора, оперативной памяти, видеокарты и загрузочного сектора накопителя – если после включения и самодиагностики ПК индикаторы гаснут, значит, все в порядке, но если система не стартует, то по индикатору вы поймете, что именно является причиной этому. Еще ниже установлен 24-контактный разъем для питания материнской платы, под ним колодки для подключения портов USB-C и USB-A на фронтальной панели корпуса, а далее – два порта SATA и разъем для корпусных вентиляторов.

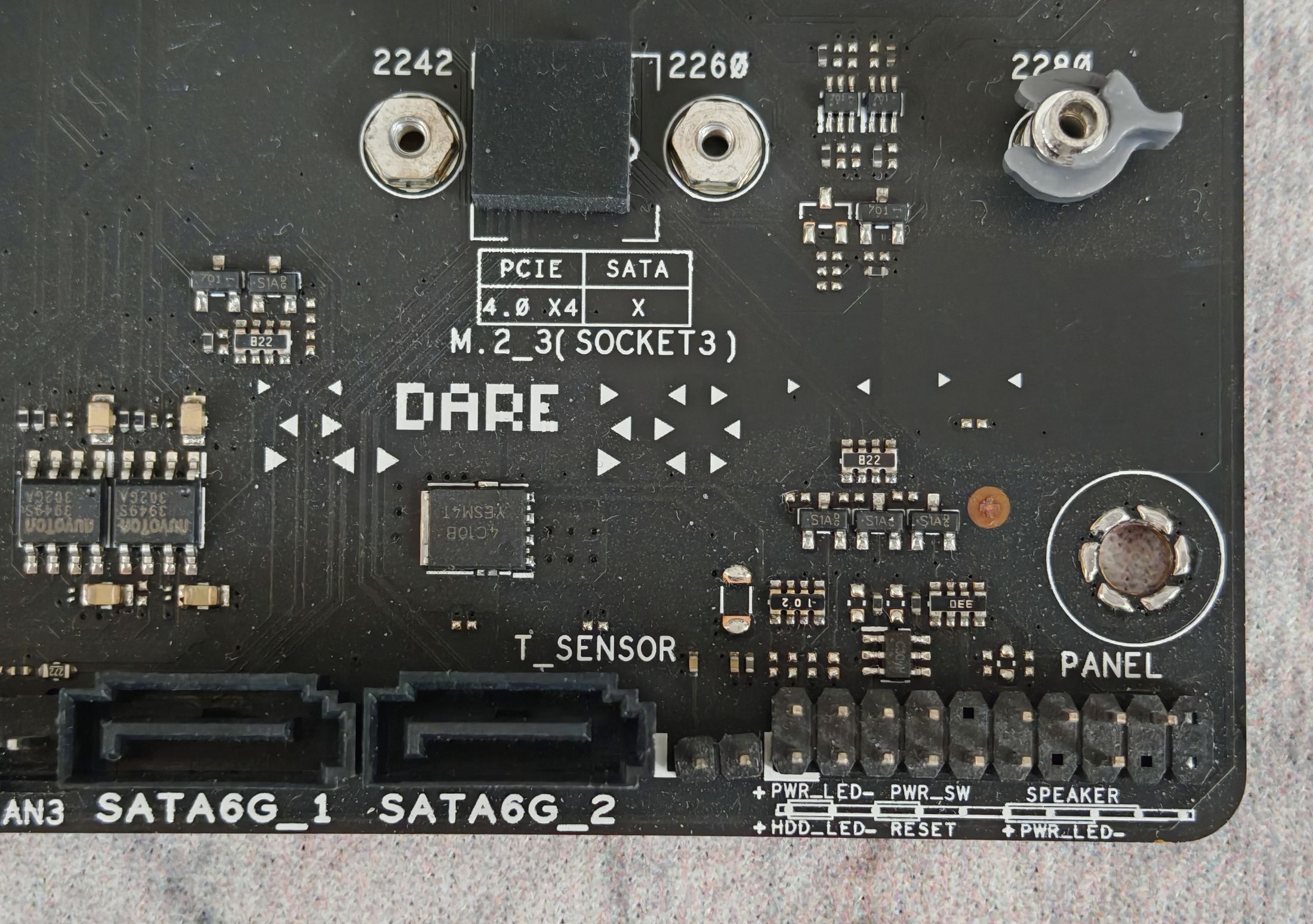

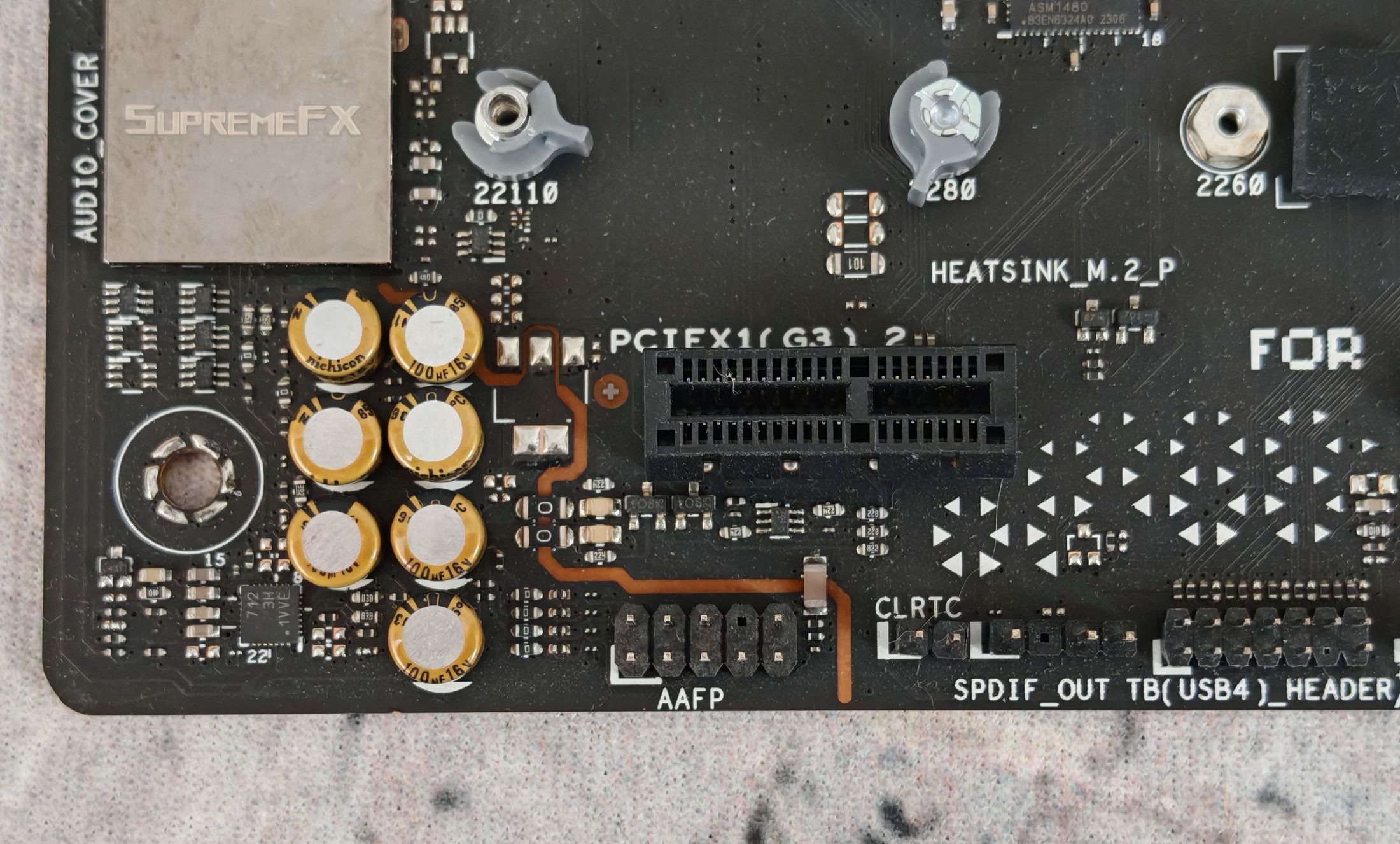

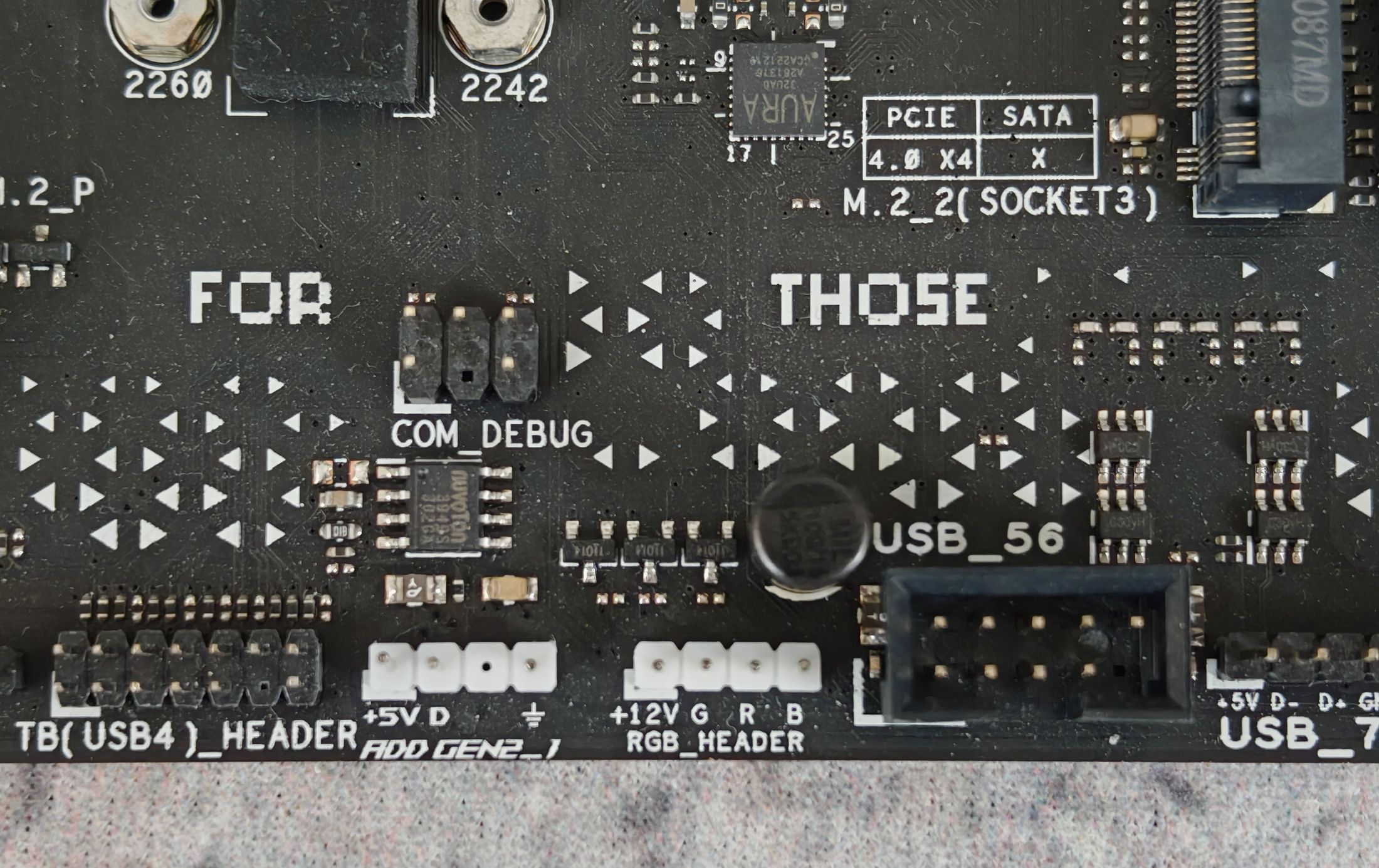

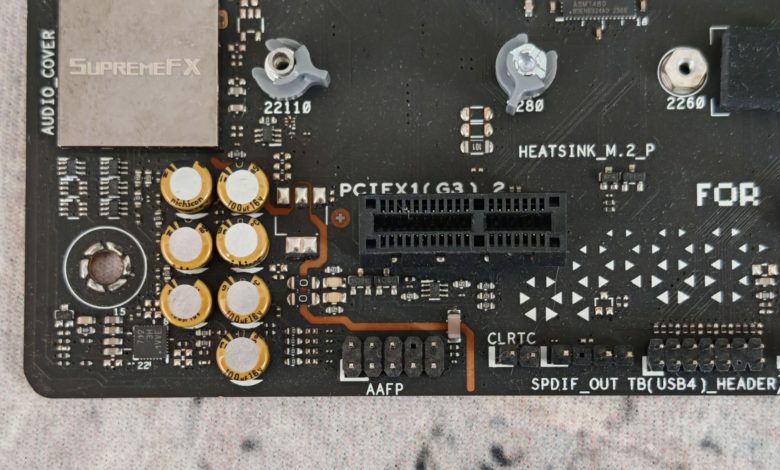

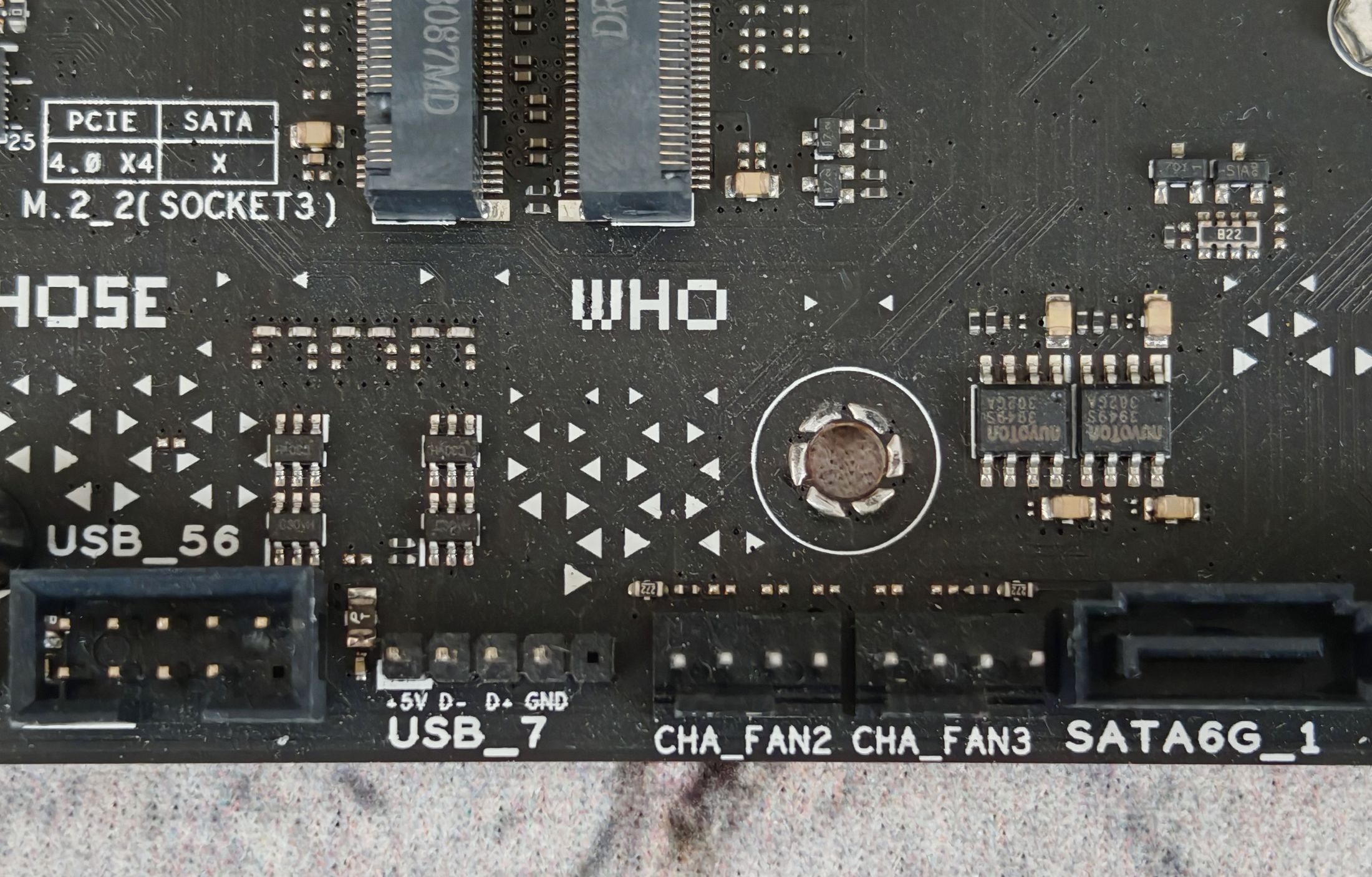

Наконец, в нижней части разместились следующие разъемы: набор коннекторов для передней панели (индикаторы питания и активности накопителя, кнопки питания и перезагрузки) и спикера, коннектор для термодатчика, два порта SATA, два разъема для корпусных вентиляторов, порты для подключения USB, разъемы подключения RGB и ARGB-подсветки, порт Thunderbolt (USB4), аудиоразъем SPDIF OUT, джампер для сброса CMOS, коннектор подключения аудио на передней панели. Рядом с последним расположена звуковая подсистема, что выполнена на базе кодека Realtek ALC4080 с усилителем Savitech SV3H712.

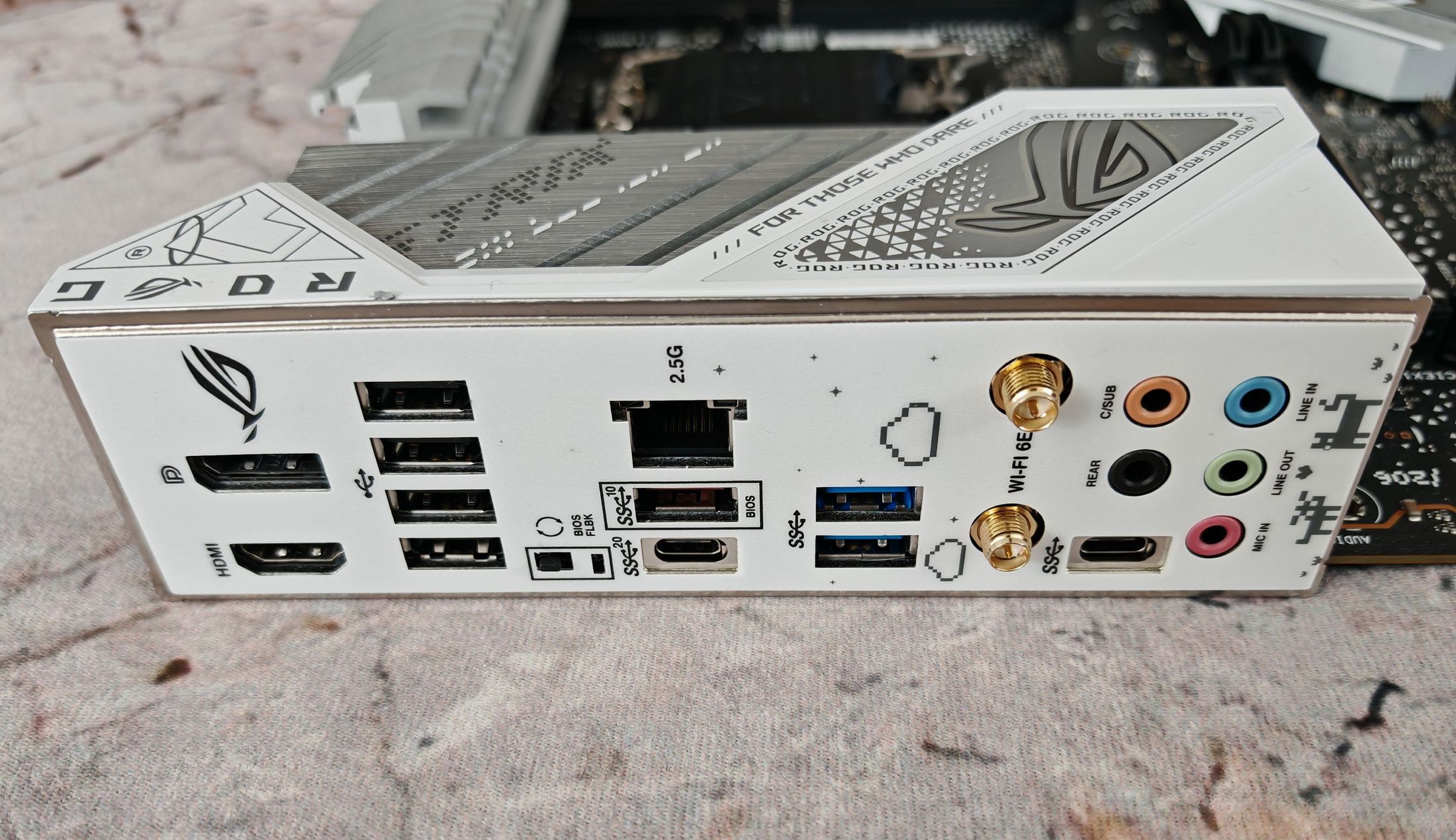

Задняя панель ввода-вывода включает:

• разъемы HDMI и DisplayPort (они работают при установке процессора с интегрированным видеоадаптером, то есть, без индекса «F» в названии)
• четыре порта USB-A 2.0
• кнопку и светодиодный индикатор BIOS FLBK для прошивки BIOS материнской платы без использования процессора, оперативной памяти и видеокарты
• порт USB-C 3.2 Gen 2×2
• порт USB-A 3.2 Gen 2 (с обозначением «BIOS»: к нему нужно подключать флешку для прошивки BIOS)
• два порта USB-A 3.2 Gen 1 и порт USB-C 3.2 Gen 1
• порт Ethernet 2.5G
• коннекторы Wi-Fi 6E для подключения внешней антенны Wi-Fi
• набор аудиоразъемов

Здесь обращает на себя внимание большое количество устаревших портов USB 2.0, однако это не станет серьезной проблемой: их можно задействовать для подключения клавиатуры, мыши, колонок и другой периферии, которой не требуются высокоскоростные порты, тогда как более быстрые USB-A 3.2 Gen 2 и USB-C 3.2 Gen 2×2 можно использовать для передачи данных.

Что касается общих впечатлений от дизайна и особенностей материнской платы, радует продуманное расположение коннекторов, четкие обозначения возле них, благодаря которым процесс подключения компонентов становится значительно удобнее и легче даже для новичка.

Кроме того, модель содержит ряд приятных мелочей, таких как кнопка Q-Release для комфортного извлечения видеокарты, защелки Q-Latch для простой фиксации накопителей, индикаторы Q-LED, позволяющие четко определить проблемное «железо», поддержка обновления BIOS без установки процессора и ОЗУ. Массивные радиаторы на цепях питания улучшают стабильность и продлевают их ресурс, усиленный разъем PCIe 5.0 дает возможность использовать тяжелую видеокарту, радиаторы на слотах М.2 эффективно охлаждают накопители. Материнская плата совместима с большинством актуальных процессорных систем охлаждения, будь то воздушный кулер или СЖО.

Вдобавок ASUS ROG Strix B760-A Gaming WiFi имеет приятный дизайн, по-геймерски украшена надписями и разнообразными изображениями, и даже имеет подсветку. Тем, кто прячет свой ПК под стол и закрывает глухой крышкой, эти нюансы не важны, но, если вы предпочитаете любоваться интерьером корпуса своего компьютера, оригинальный внешний вид платы станет весомым аргументом в ее пользу.

BIOS и программное обеспечение

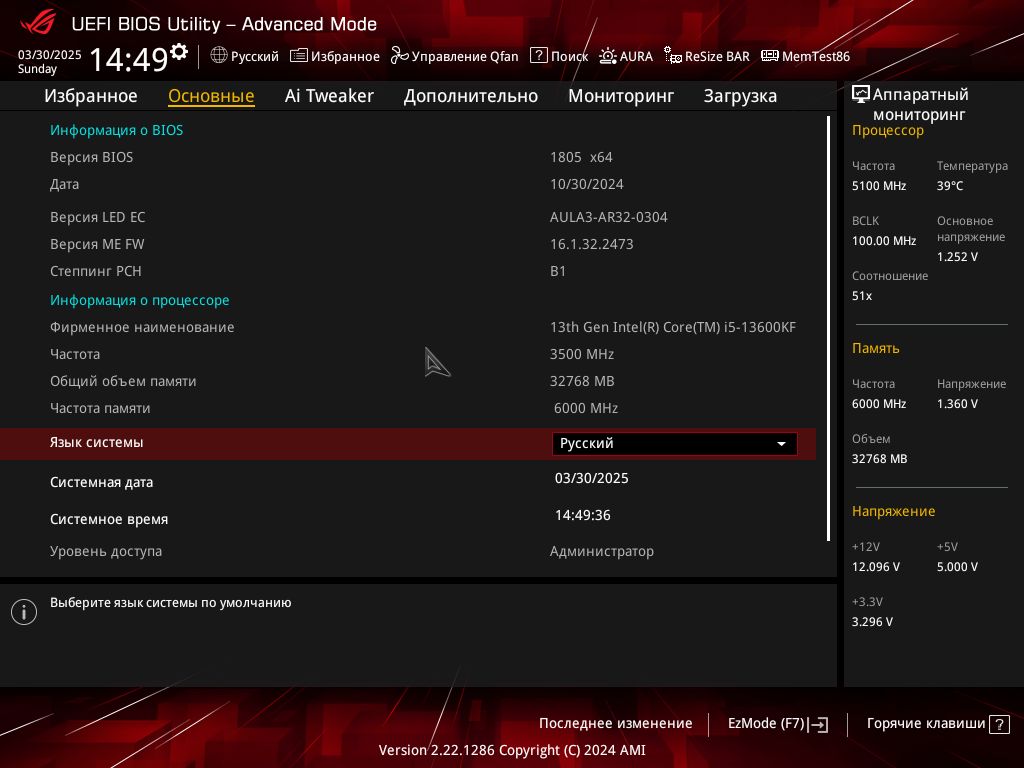

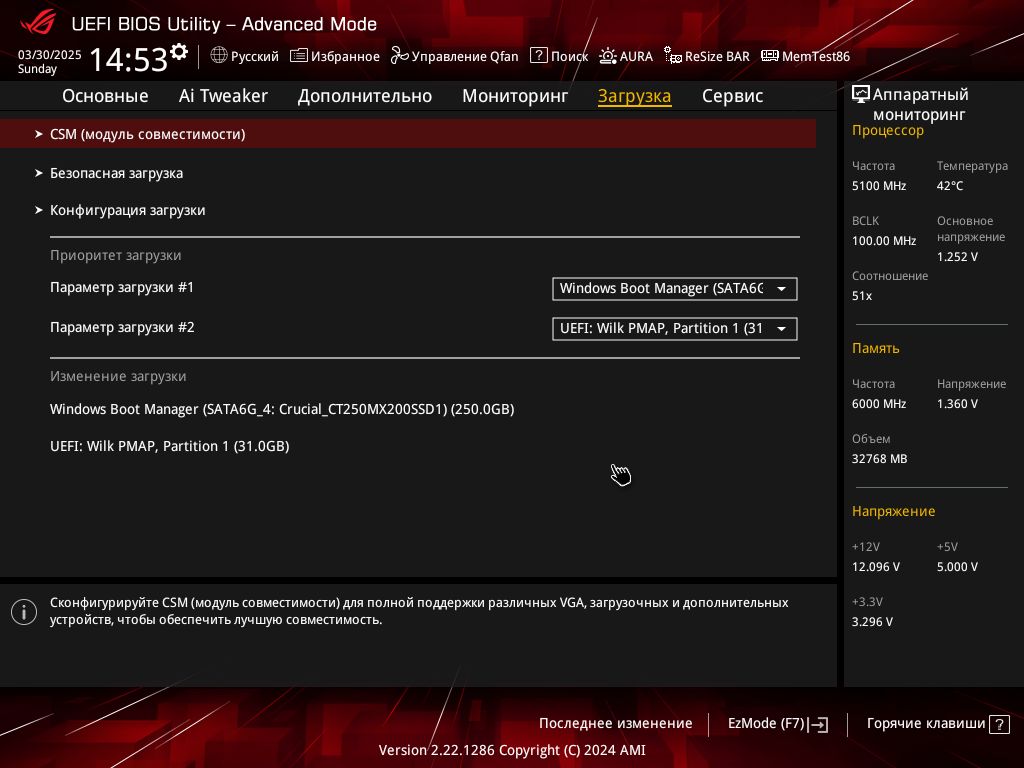

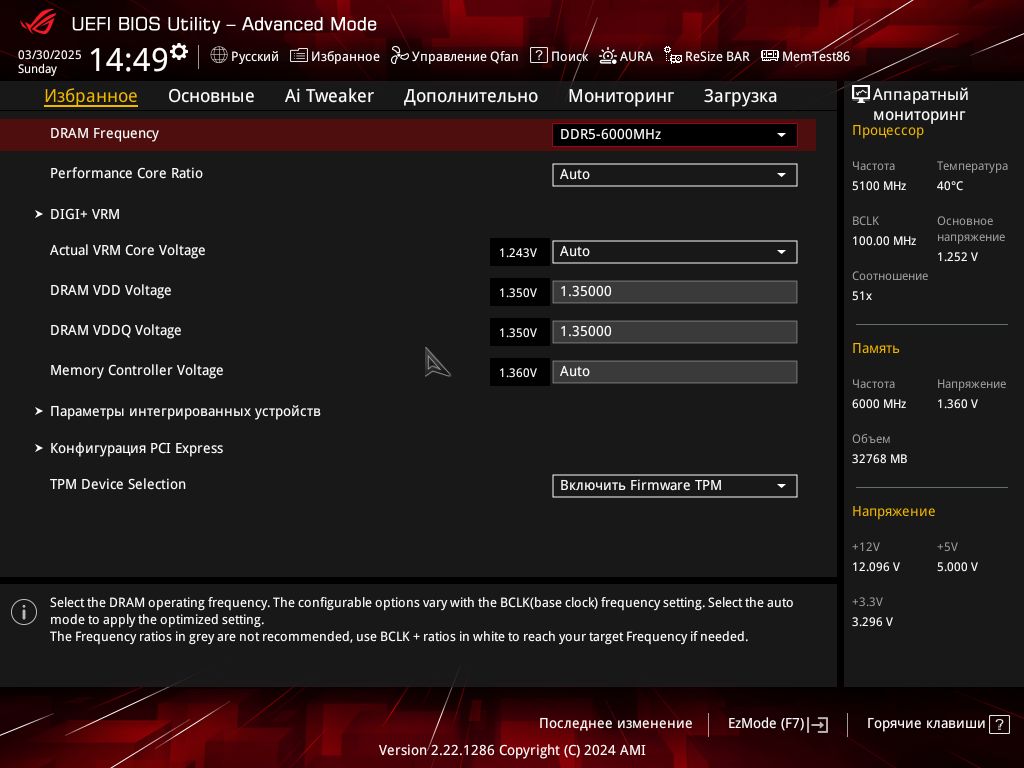

UEFI BIOS материнской платы предлагает два режима работы: упрощенный (EZ Mode) и расширенный (Advanced Mode). Меню переведено на русский язык, поэтому можно пользоваться системой не боясь нажать куда-то не туда.

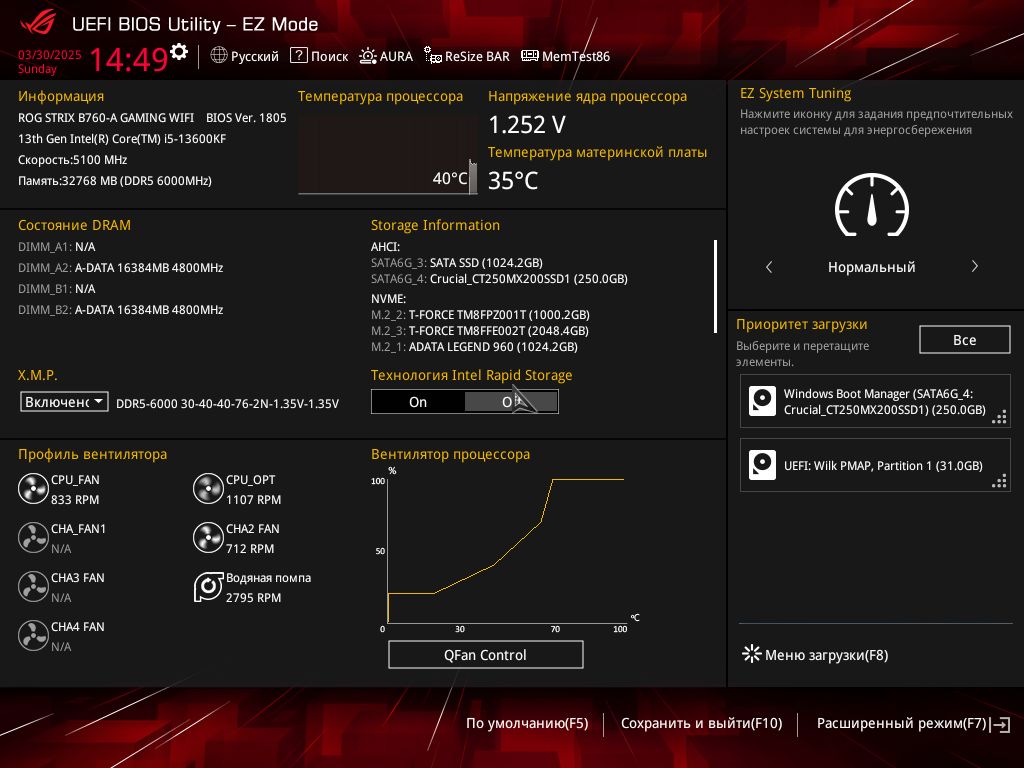

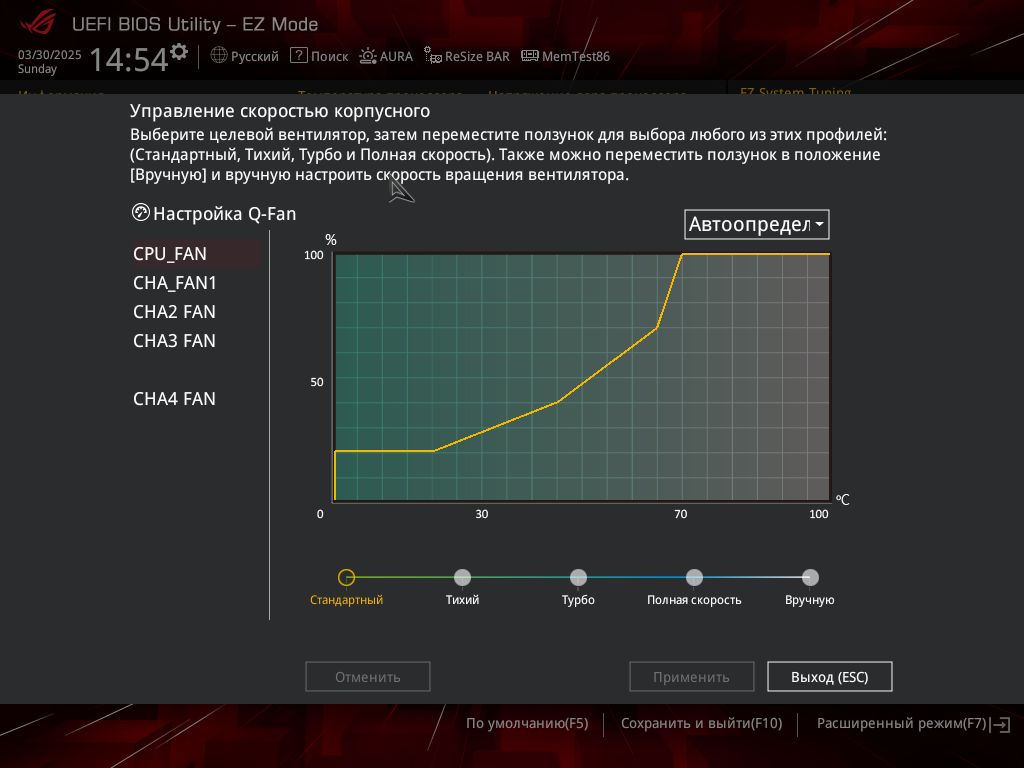

В упрощенном режиме можно познакомиться с основной информацией о работе ПК, выбрать профиль XMP для оперативной памяти, настроить эффективность охлаждения процессора, установить приоритет загрузки системы, а также запустить тестирование оперативной памяти с помощью утилиты MemTest86.

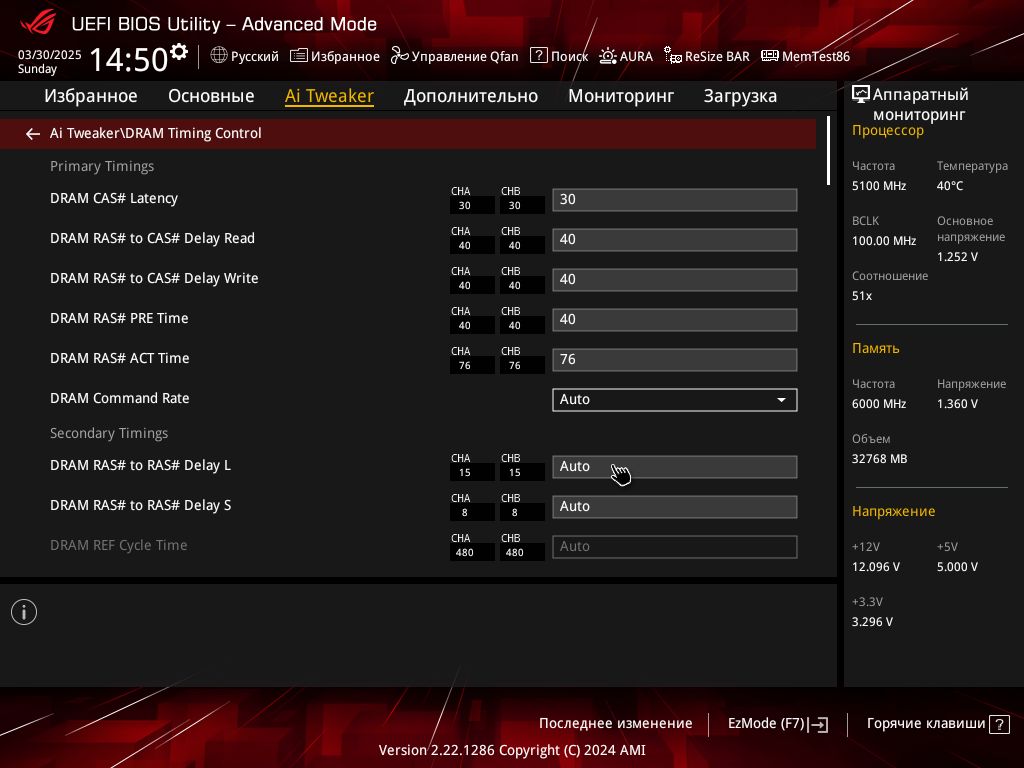

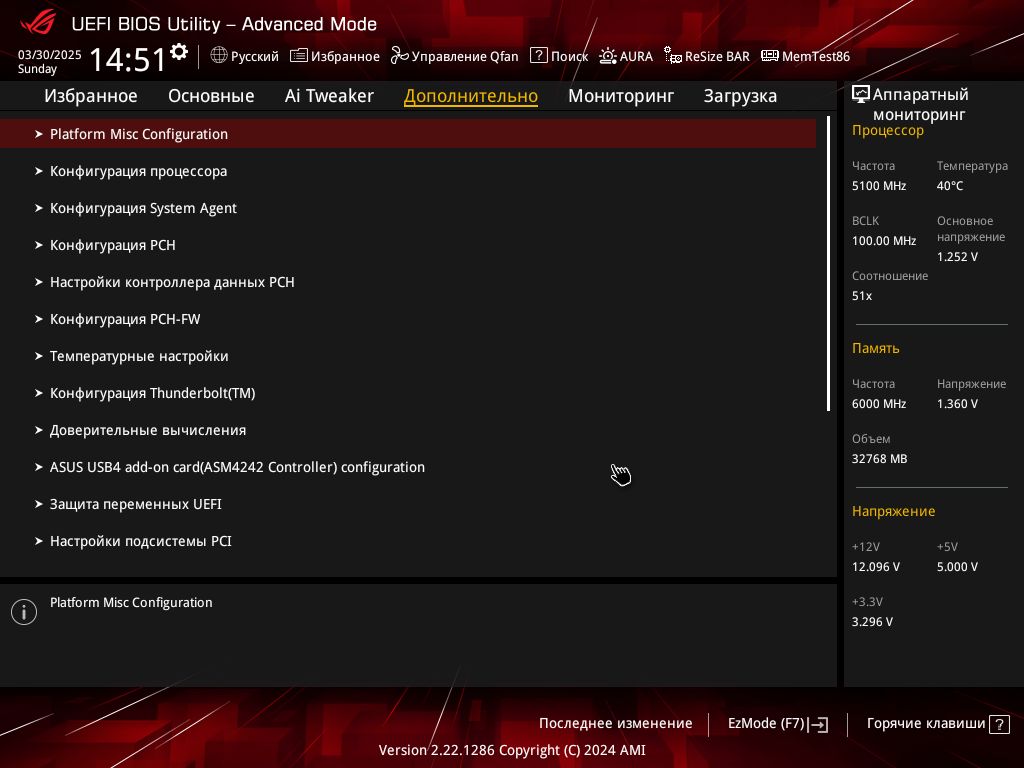

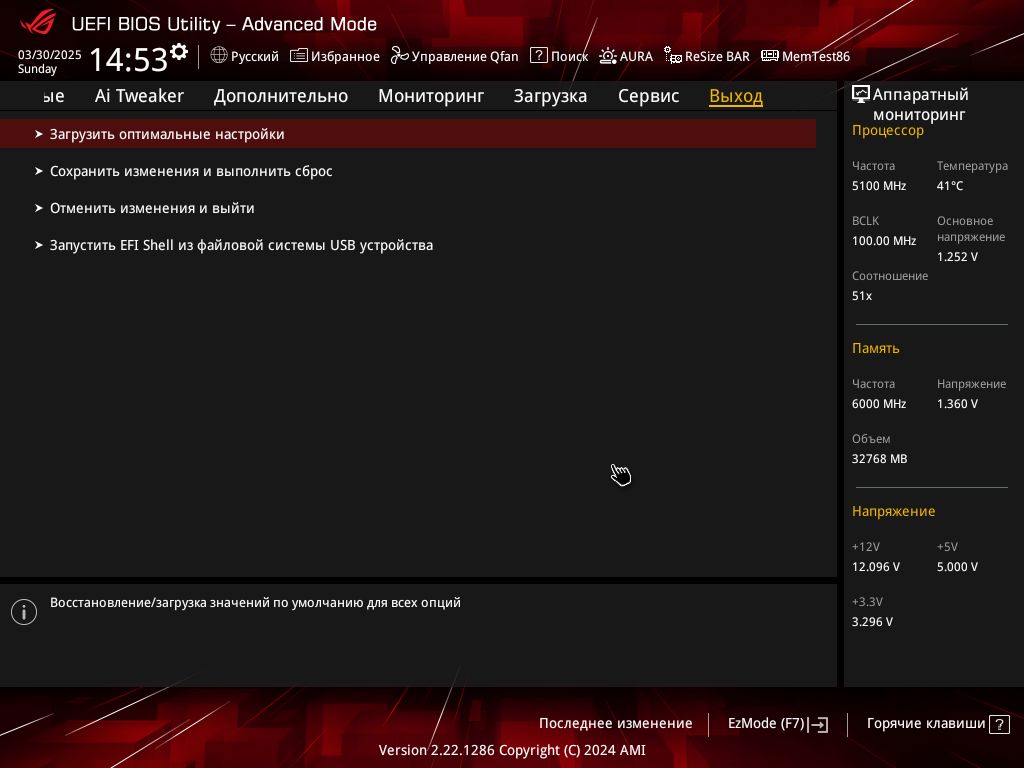

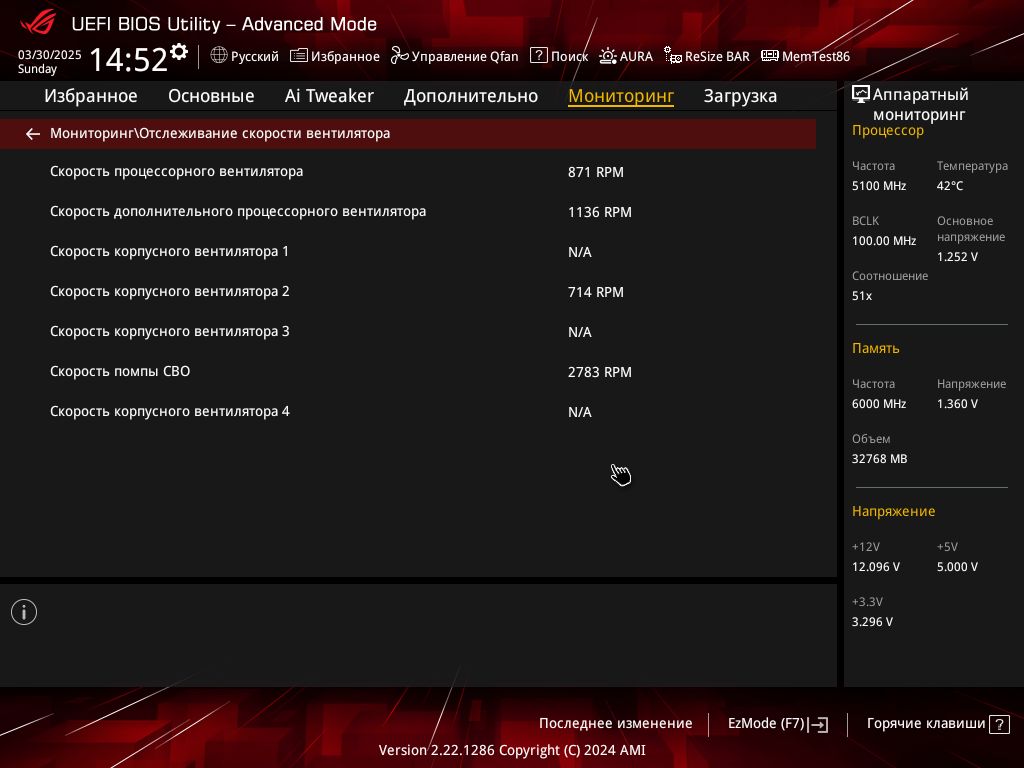

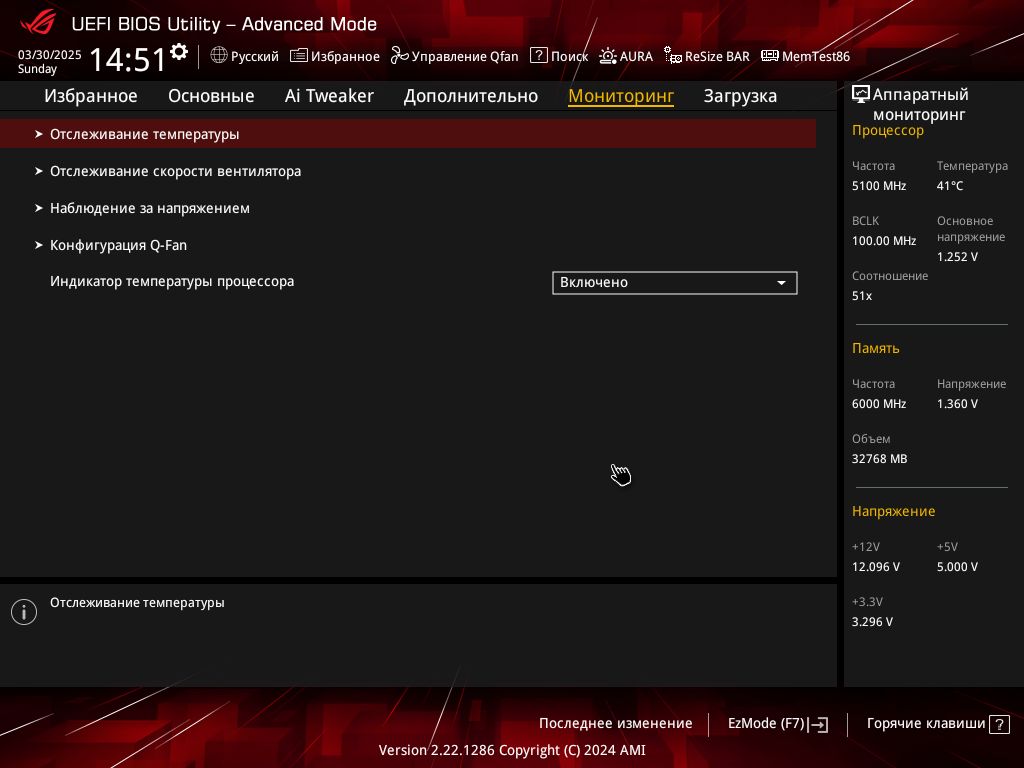

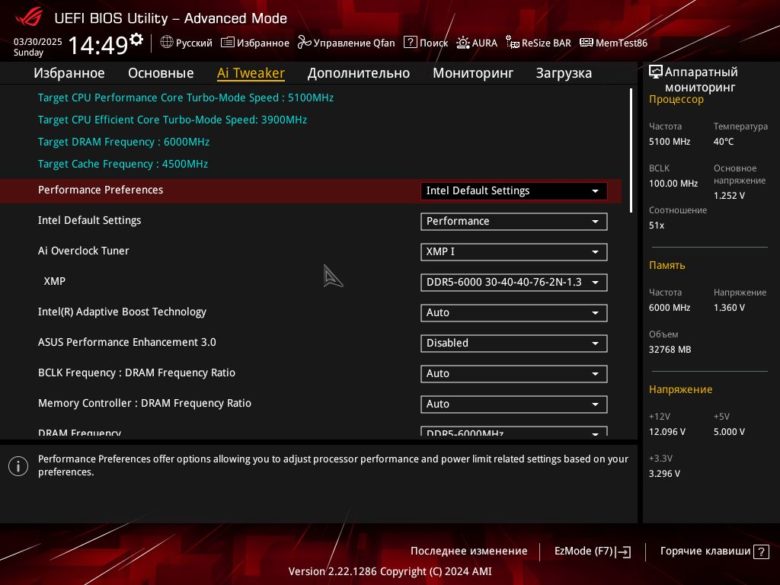

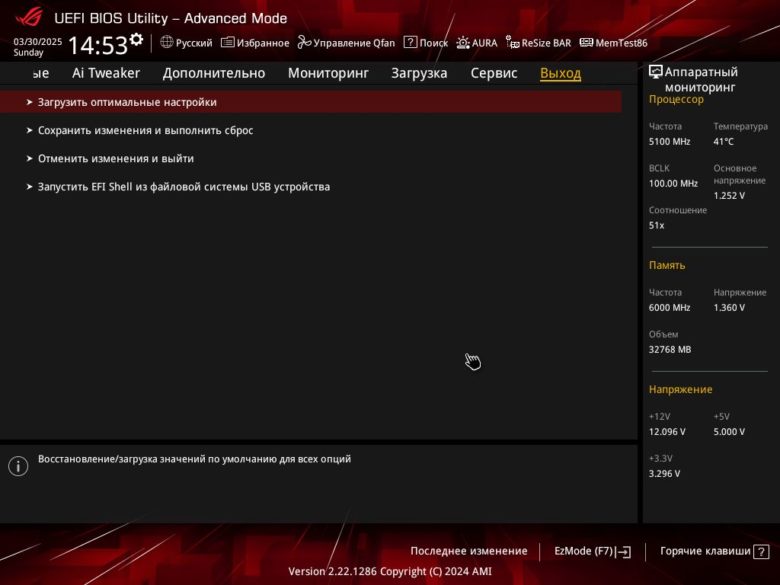

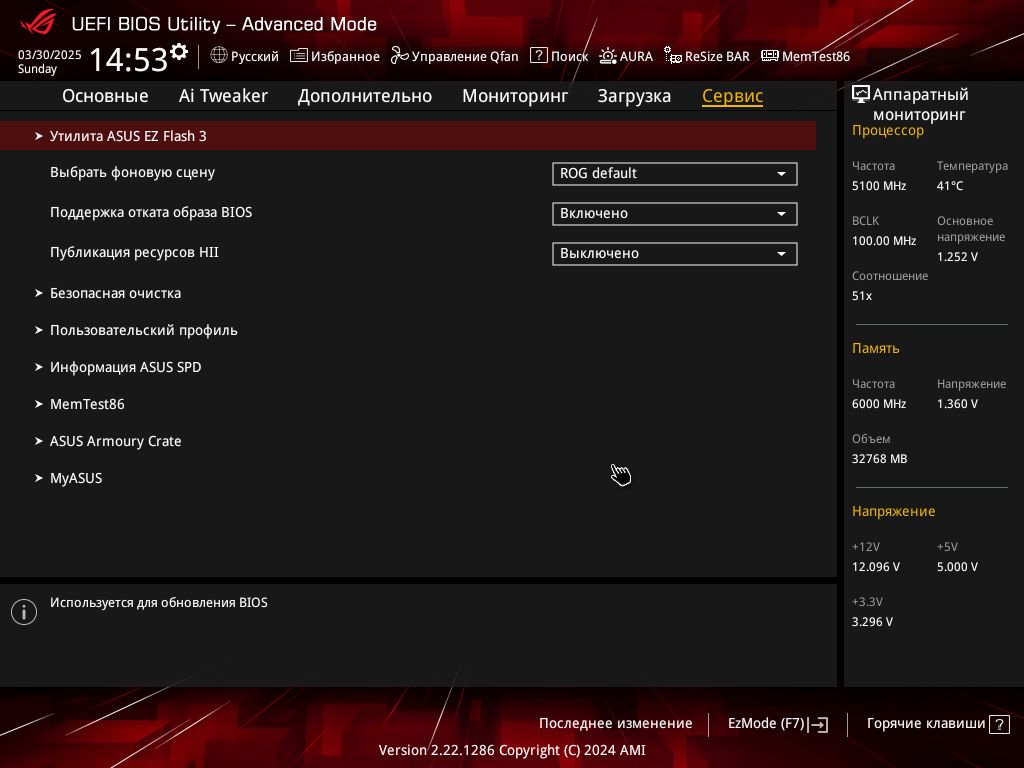

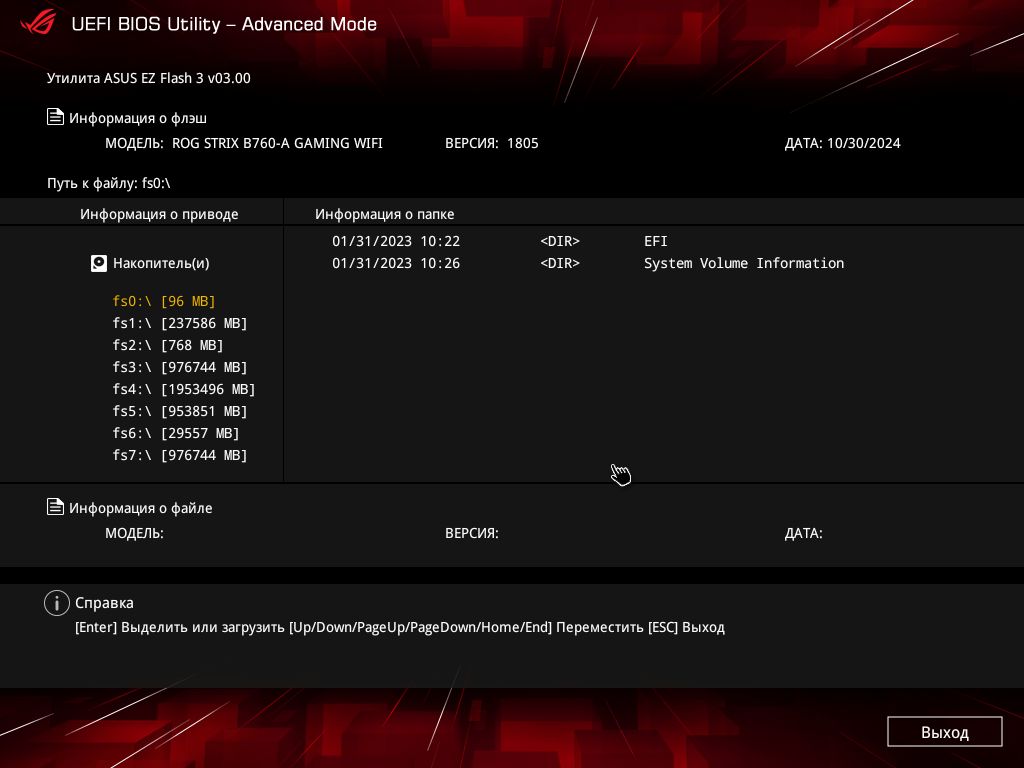

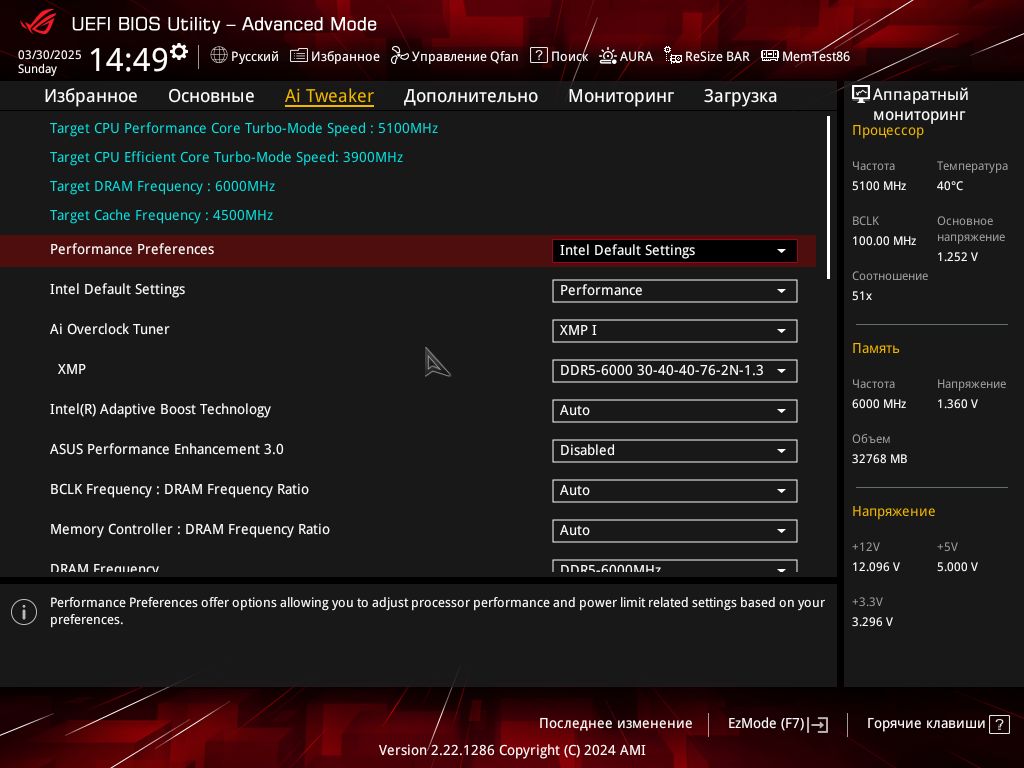

Расширенный режим открывает доступ ко множеству настроек материнской платы и подключенных к ней устройств, разгону процессора и оперативной памяти, обновлению BIOS и другим функциям.

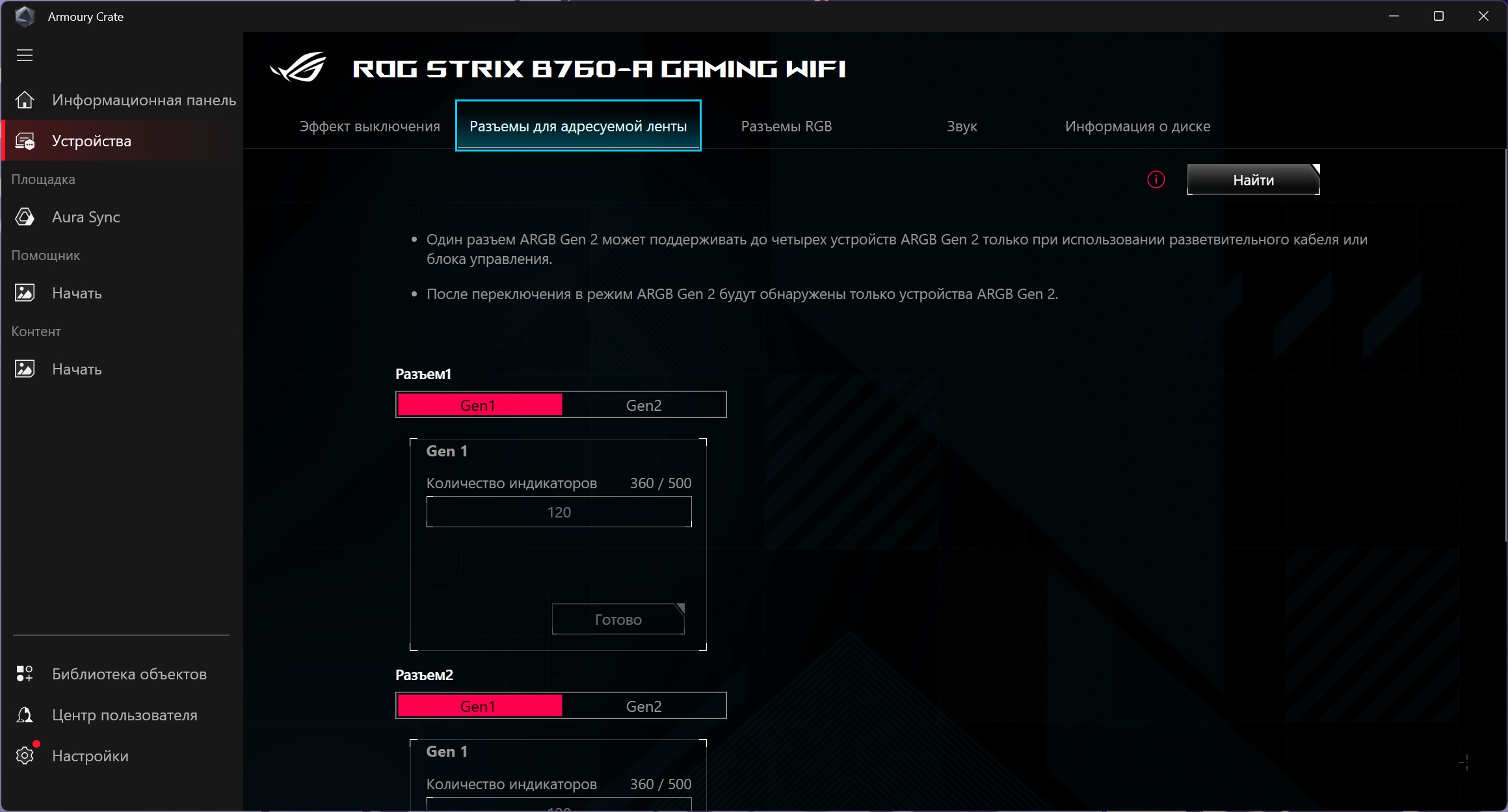

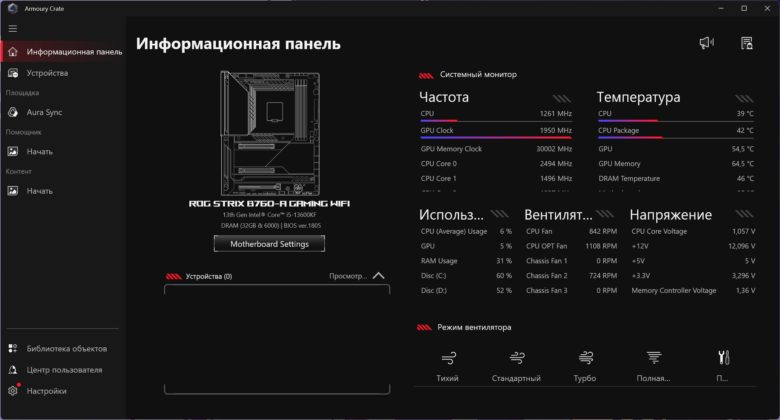

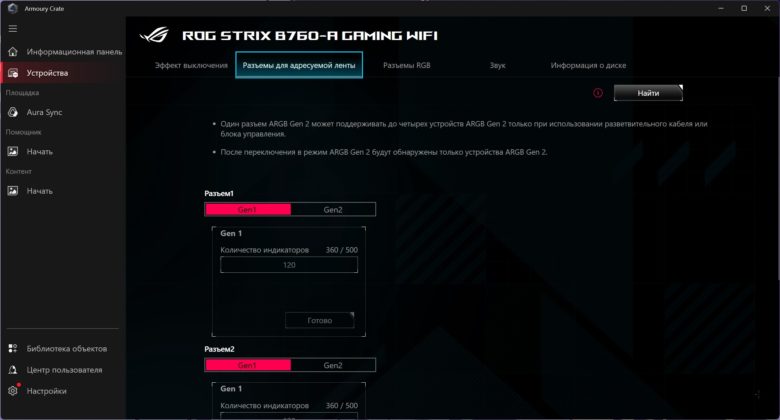

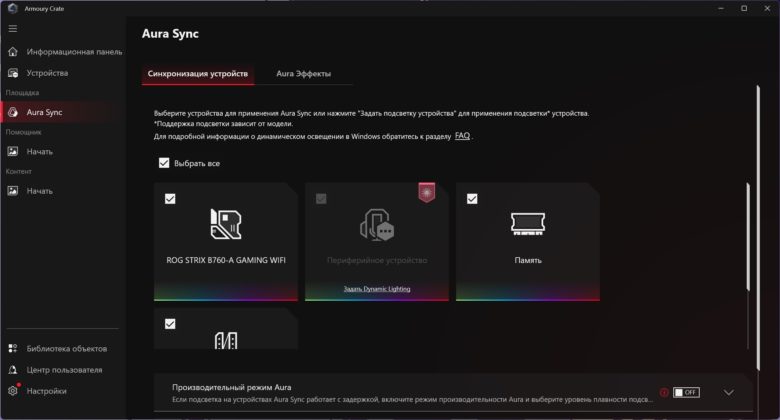

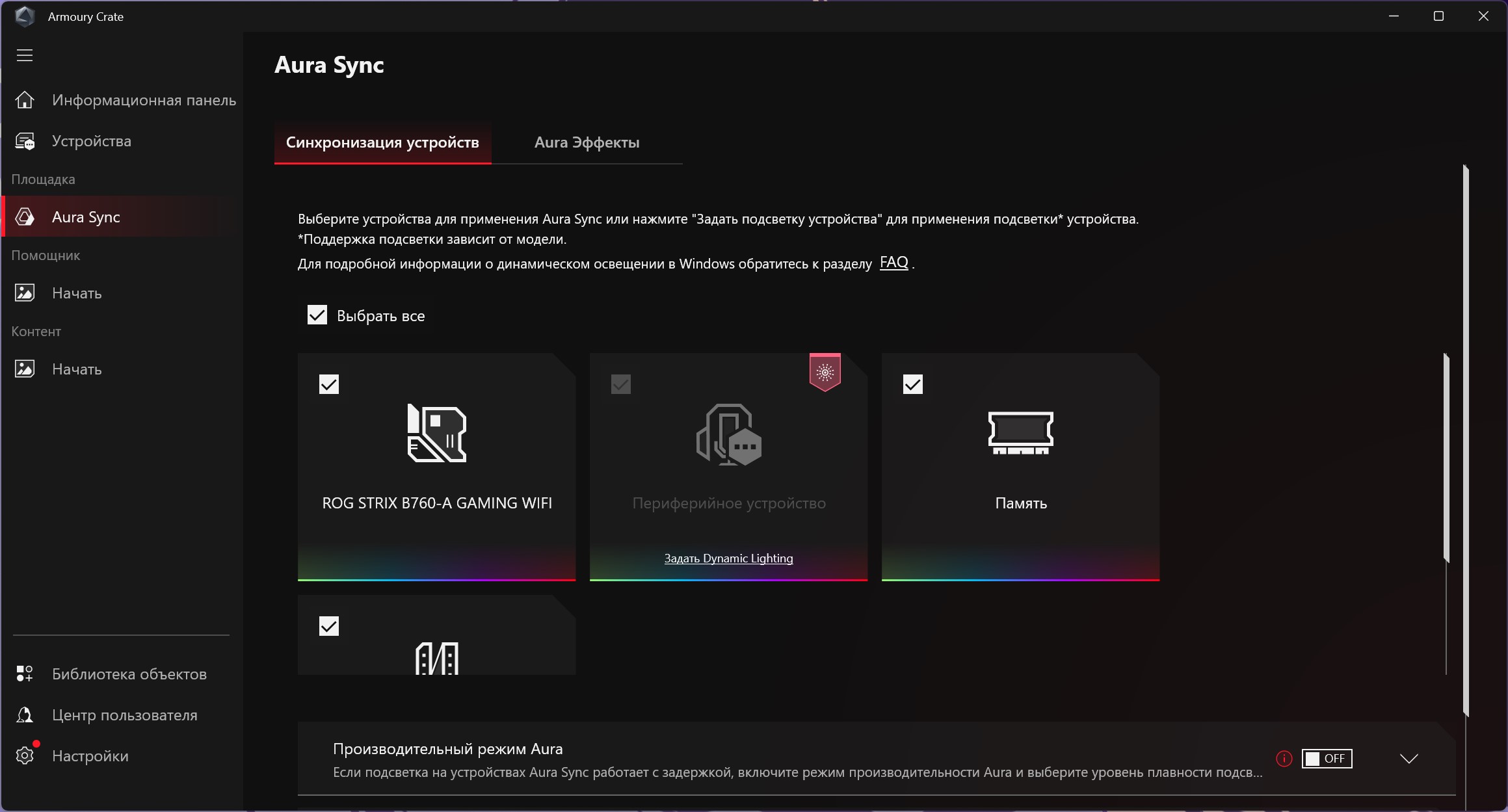

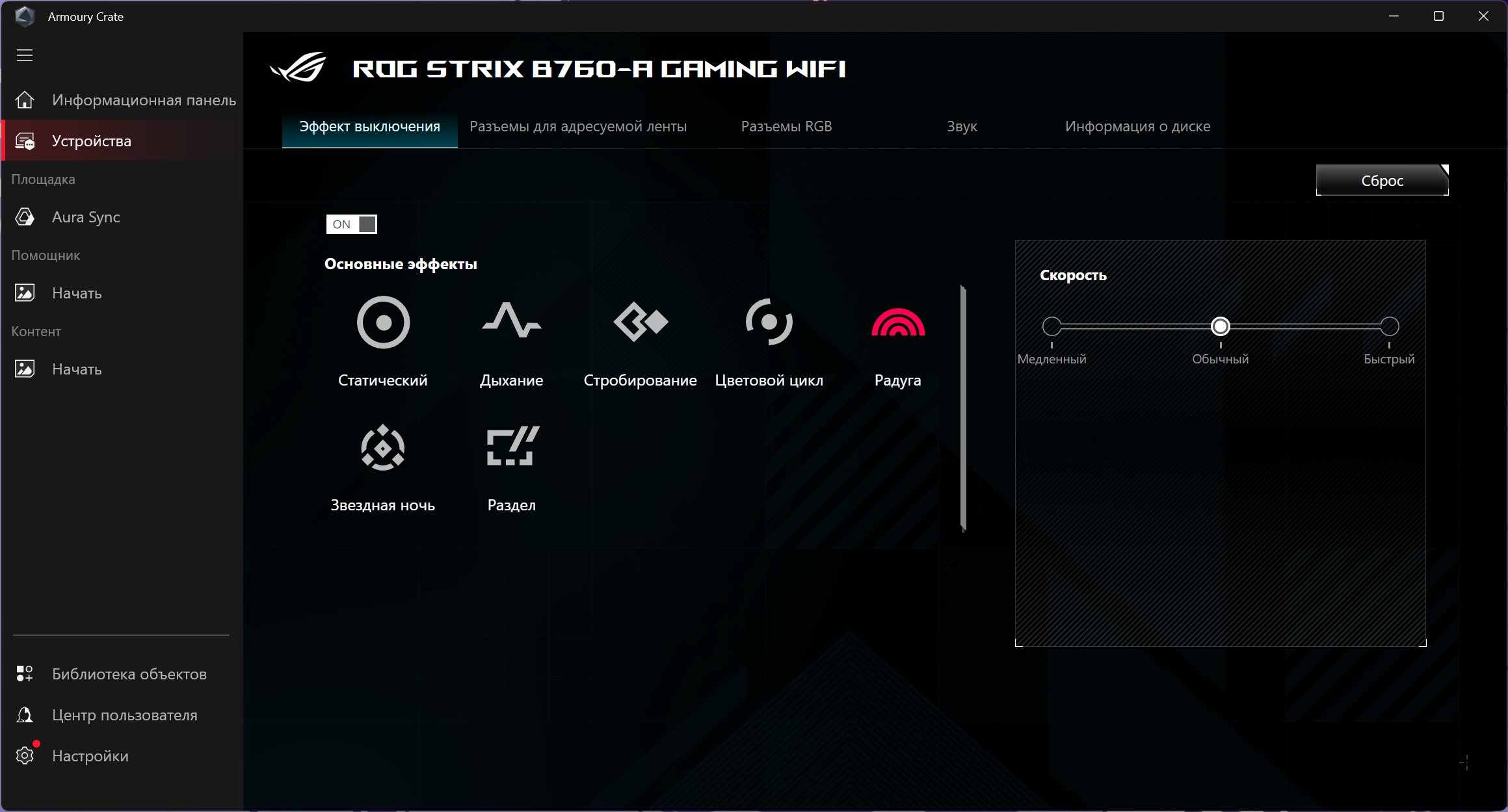

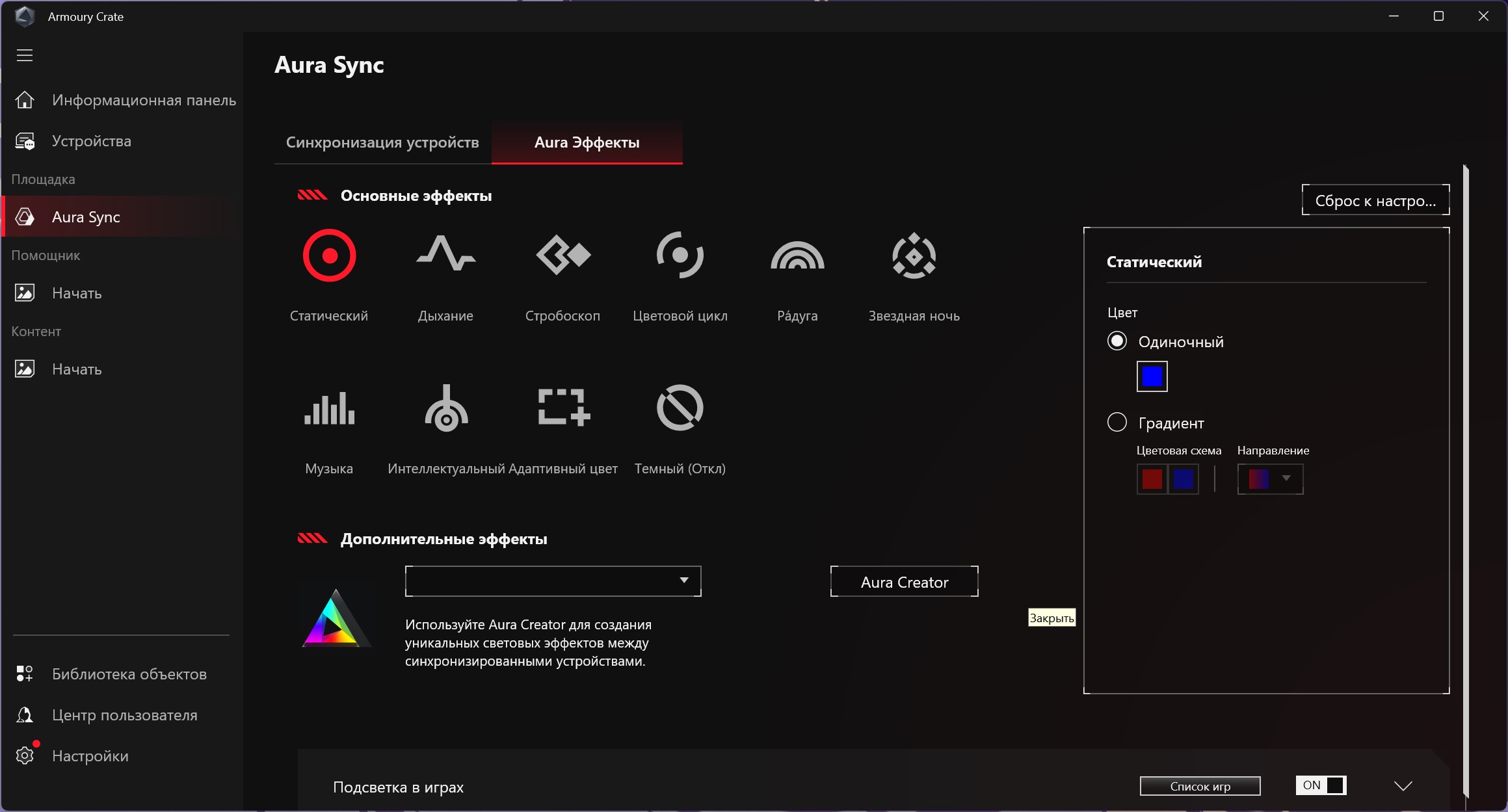

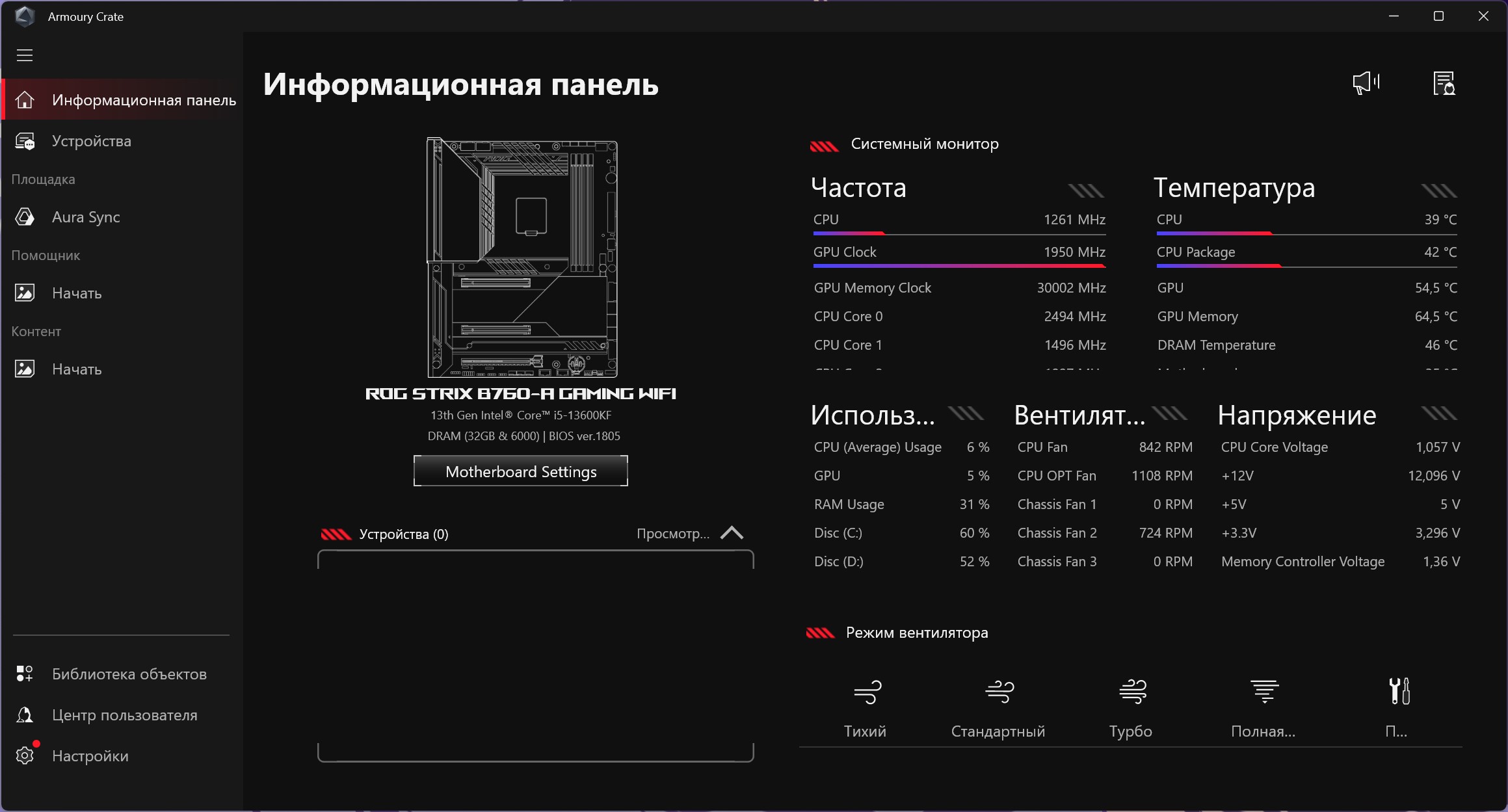

Управлять настройками ASUS ROG Strix B760-A Gaming WiFi в Windows можно при помощи утилиты Armoury Crate, которая служит своеобразным хабом для всех гаджетов ASUS.

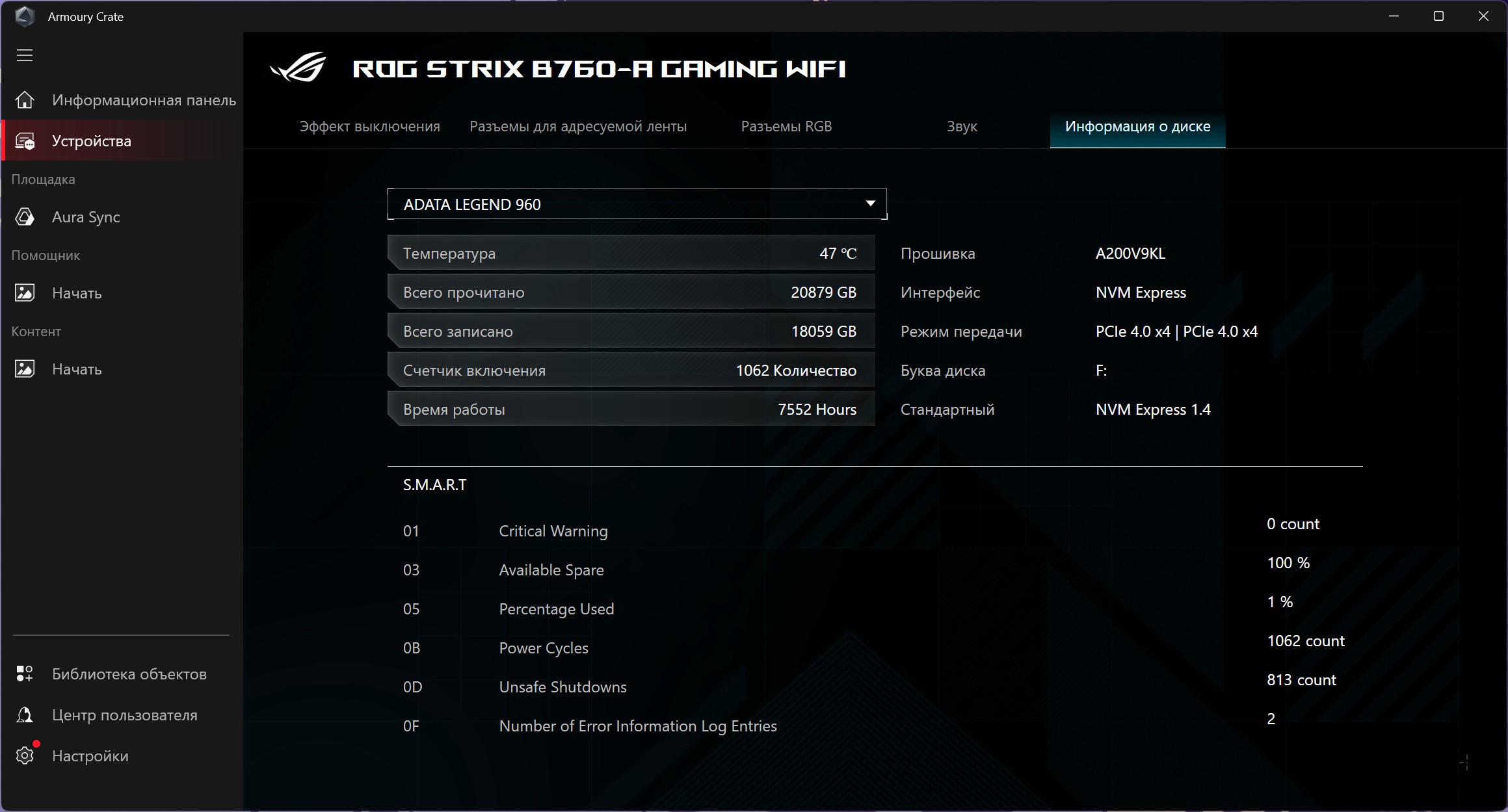

Здесь можно просмотреть информацию о материнской плате, отследить загруженность и температуру компонентов, выбрать один из пресетов работы системы охлаждения или создать собственный профиль, настроить подсветку, оптимизировать установленные игры, обновить драйверы, скачать обои с символикой ASUS и ROG, и так далее. Приложение довольно тяжеловесное и не очень удобное, но лишним не ощущается, некоторые его функции, такие как мониторинг, могут пригодиться пользователю.

Тестирование

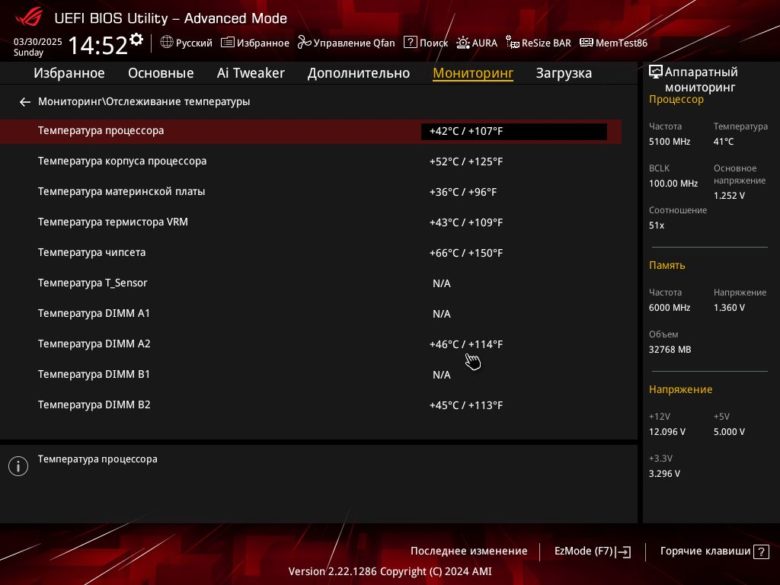

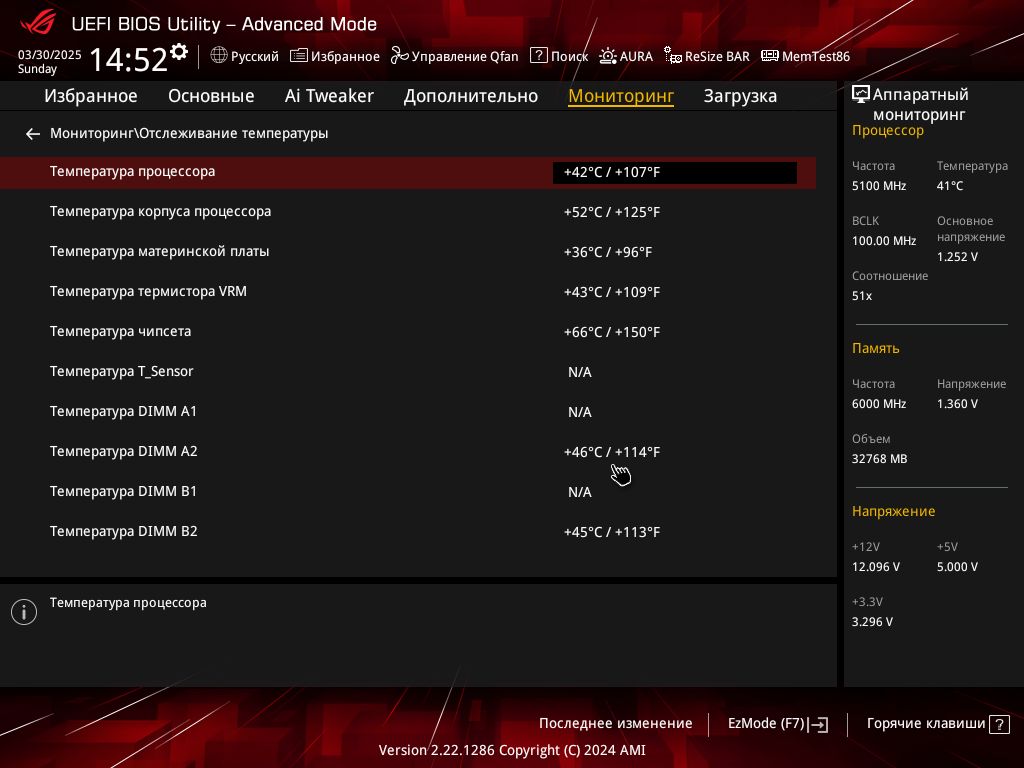

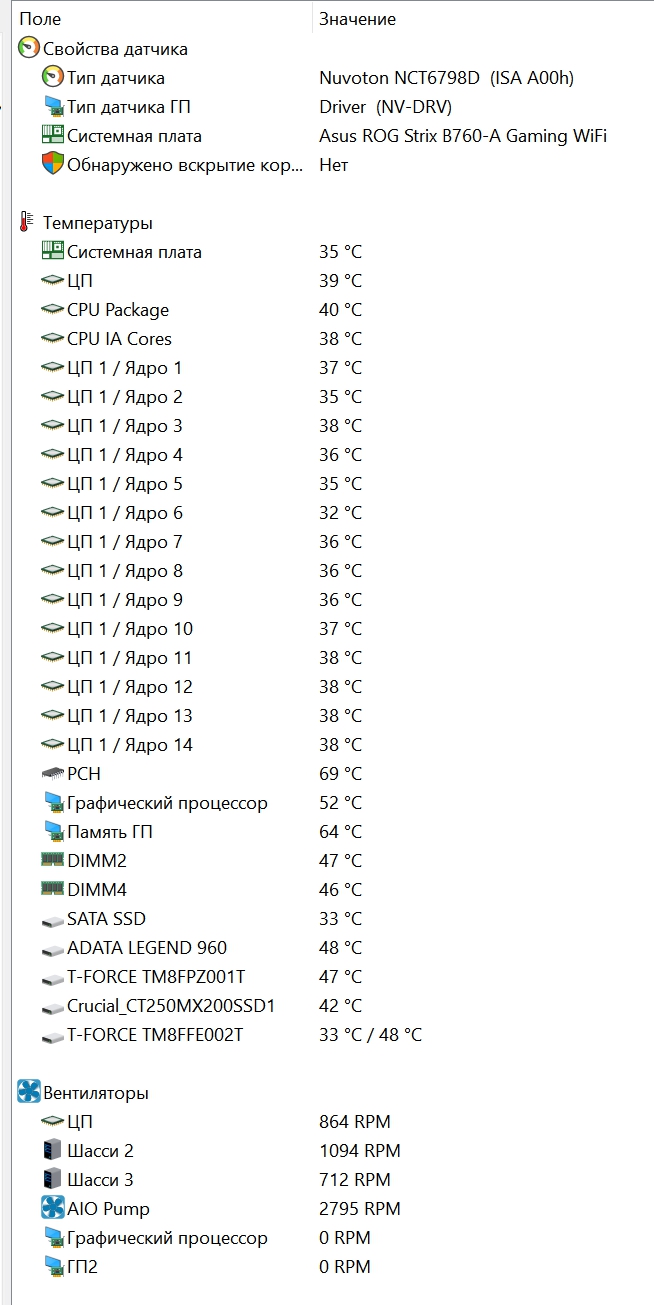

После сборки ПК на базе ASUS ROG Strix B760-A Gaming WiFi остается только нажать кнопку включения на корпусе и дождаться загрузки ОС. Датчики демонстрируют довольно скромные температуры платы, оперативной памяти и накопителей, установленных под комплектные радиаторы.

Теперь можно перейти к тестированию. Разгонять процессор на этой материнской плате практически бесполезно: современные «камни» и без того работают на повышенных частотах и не заточены под серьезный оверклокинг.

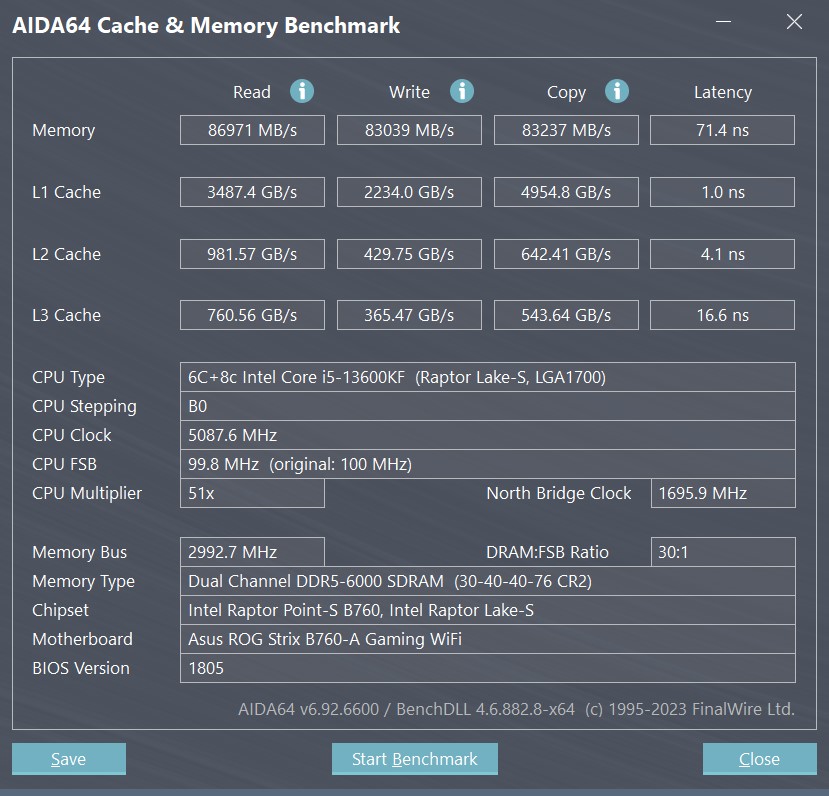

Для авторазгона оперативной памяти используется профиль XMP. В нашем случае используется модель XPG Lancer Blade DDR5-6000 RGB, и заложенный производителем профиль настроек позволил легко выжать из нее высокую скорость чтения и записи. Меж тем, материнская плата способна и на большее, поддерживая ОЗУ с частотой до 7800 МГц.

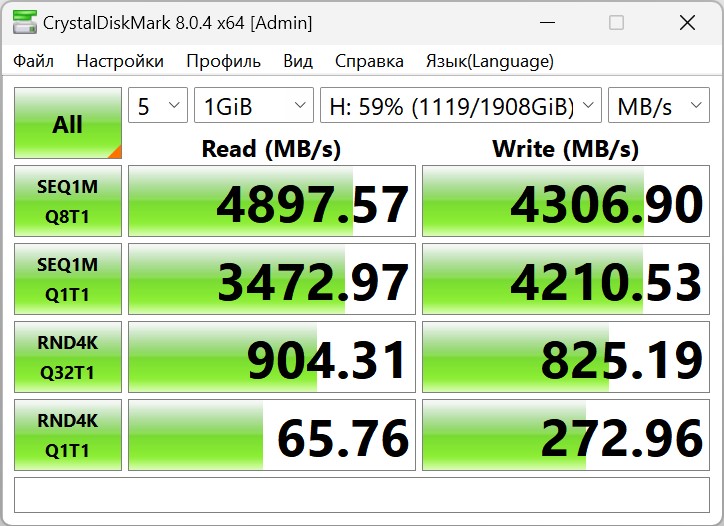

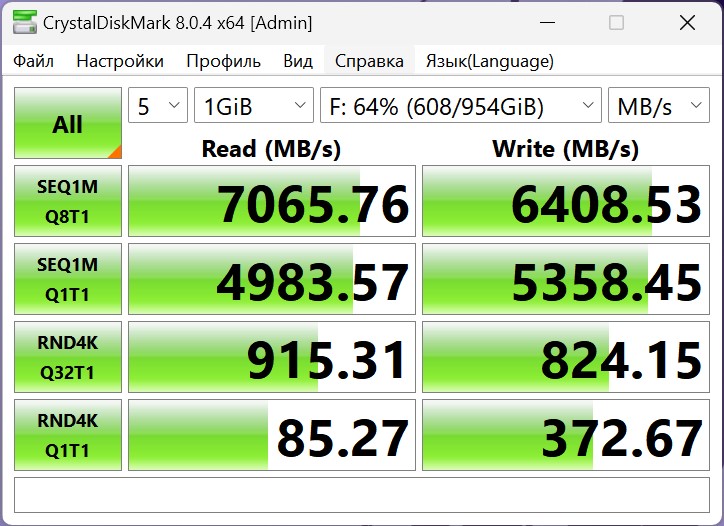

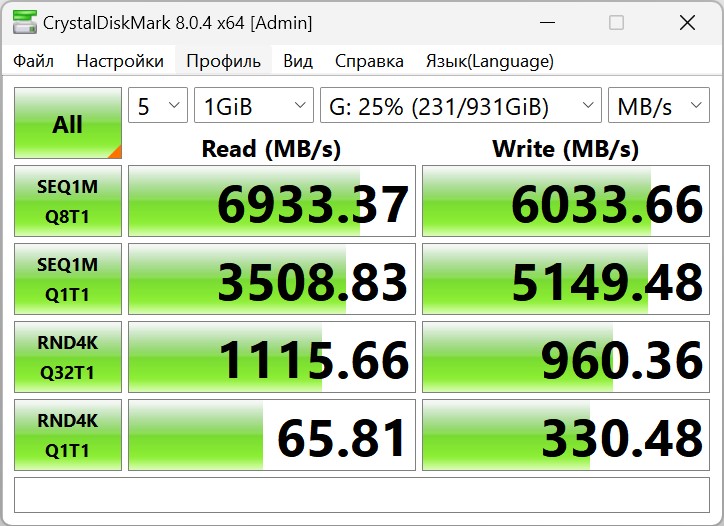

Тестирование накопителей М.2 PCIe 4.0 показало, что ни один из них не получил просадки по скорости чтения/записи, а значит – при необходимости можно задействовать все слоты, получив от них максимальную скорость работы.

В то же время, использование слота PCIe 5.0 x16 позволило добиться высокой скорости передачи данных между материнской платой и видеокартой, пусть это и не дает пока серьезного прироста частоты кадров в играх относительно предыдущих версий интерфейса.

Заключение

ASUS ROG Strix B760-A Gaming WiFi – хорошая база для игрового ПК из среднего сегмента. Плата предлагает высококачественные компоненты, продуманную компоновку, впечатляющий набор портов, эффективное охлаждение и поддержку актуальных комплектующих, в том числе оперативной памяти DDR5 и видеокарт с интерфейсом PCIe 5.0 x16. Хотелось бы также видеть поддержку накопителей PCIe 5.0, однако приходится ограничиться предыдущим поколением.

Впрочем, это один из исчезающе редких недостатков материнской платы. Если возможности моделей на базе Z-чипсета для вас являются избыточными, и вы не хотите, чтобы покупка платы сильно ударила по бюджету, к ASUS ROG Strix B760-A Gaming WiFi стоит присмотреться.
