Обзор материнской платы MSI MAG B850 GAMING PLUS MAX WIFI

Технические характеристики

• Чипсет: AMD B850
• Форм-фактор: ATX
• Размеры: 305 x 244 мм
• Сокет: AM5
• Поддерживаемые процессоры: AMD Ryzen серий 9000/ 8000/ 7000
• Встроенная графика (только для процессоров с интегрированной графикой, характеристики могут меняться в зависимости от модели процессора):
  • 1 x DP 1.2 с максимальным разрешением 4K при 60 Гц
• Аудио:
  • Realtek ALC897
  • 7.1-канальный звук
  • S/PDIF
• Сетевой контроллер:
  • Realtek 8126 5G LAN
  • Wi-Fi 7 (802.11 a/ b/ g/ n/ ac/ ax/ be), MU-MIMO TX/RX, 2,4 ГГц/5 ГГц/6 ГГц* (160 МГц) до 2,9 Гбит/с
  • Bluetooth 5.4, MLO, 4KQAM
• Оперативная память:
  • 4 x DDR5
  • два канала (СUDIMM / UDIMM)
  • до 256 Гбайт
  • поддержка модулей с частотами от 4800 до 5600 МГц (JEDEC) и от 5600 до 8200 МГц (OC)
  • поддержка AMD POR Speed, JEDEC Speed, AMD EXPO
• Слоты расширения:
  • 1 x PCI-e x16 Gen5 (от процессора)
  • 1 x PCI-e x4 Gen4 (от чипсета)
  • 1 x PCI-e x1 Gen3 (от чипсета)
  • 1 x PCI-e x1 Gen3 (от чипсета)
• Разъемы для накопителей:
  • 4 x SATA 6.0 Гбит/с
  • 3 x M.2 порта:
    • PCI-e x4 Gen5 (от процессора) для 2280/2260 устройств
    • PCI-e x4 Gen4 (от чипсета) для 22110/2280 устройств
    • PCI-e x2 Gen4 (от чипсета) для 2280/2260 устройств
• Поддержка RAID: 0 и 1 для устройств SATA, 0 и 1 для устройств M.2 NVMe
• Разъемы на задней панели:
  • 1 x кнопка очистки CMOS
  • 1 x кнопка обновления BIOS
  • 1 x DisplayPort
  • 4 x USB-A 2.0
  • 1 x 5G LAN
  • 1 x USB-A 10 Гбит/с
  • 1 x аудиовход 3.5 для микрофона
  • 1 x аудиовыход 3.5 для наушников/акустики
  • 1 x HDMI
  • 1 x USB-A 5 Гбит/с (для обновления BIOS)
  • 1 x USB-C 10 Гбит/с
  • 1 x Optical Audio Out (S/PDIF)
  • 1 x разъем для антенны Wi-Fi 7
  • 1 x разъем для антенны Bluetooth 5.4
• USB-порты:
  • 4 x USB 2.0 (тыльный)
  • 4 x USB 2.0 (фронтальный)
  • 1 x USB 5 Гбит/с Type A (тыльный)
  • 4 x USB 5 Гбит/с Type A (фронтальный)
  • 1 x USB 10 Гбит/с Type A (тыльный)
  • 2 x USB 10 Гбит/с Type C (тыльный)
  • 1 x USB 40 Гбит/с Type C (фронтальный)
• Внутренние коннекторы:
  • 1 x коннектор питания (ATX_PWR)
  • 2 x коннектора питания (CPU_PWR)
  • 1 x коннектор питания (PCIE_PWR 8-pin)
  • 1 x коннектор вентилятора процессора
  • 1 x коннектор питания помпы (Pump_Sys Fan)
  • 4 x коннекторов системного вентилятора
  • 2 x коннектор фронтальной панели (JFP)
  • 1 x ARGB+FAN коннектор (JAF_1)
  • 1 x коннектор датчика открытия корпуса (JCI)
  • 1 x коннектор фронтального аудио (JAUD)
  • 1 x com порт (JCOM)
  • 1 x коннектор Tuning Controller (JDASH)
  • 3 x коннектор Addressable V2 RGB светодиодов (JARGB_V2)
  • 1 x коннектор RGB светодиодов (JRGB)
  • 1 x TPM коннектор (Support TPM 2.0)
  • 4 x USB 2.0 порты
  • 4 x USB 5Gbps Type A ports
  • 1 x USB 10Gbps Type C ports

Упаковка и комплектация

Материнская плата MSI MAG B850 GAMING PLUS MAX WIFI поставляется в прямоугольной картонной коробке серого цвета. Ее лицевая сторона сообщает название модели, тыльная перечисляет характеристики и ключевые особенности.

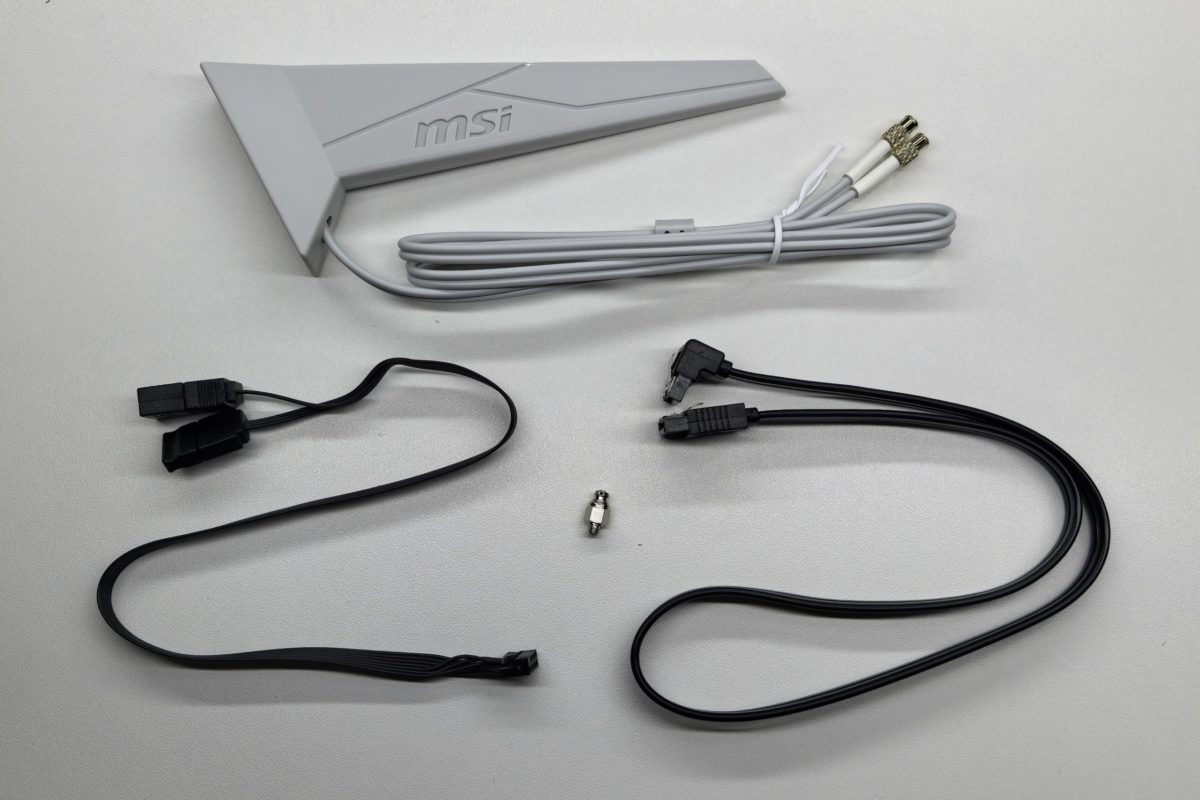

Плата внутри коробки спрятана в антистатический пакет и аккуратно зафиксирована с помощью форм из картона. Вместе с ней вы найдете Wi-Fi-антенну, SATA-кабель, дополнительный крепеж для M.2, переходник EZ Conn, наклейки для корпуса и кабелей, документацию.

Внешний вид

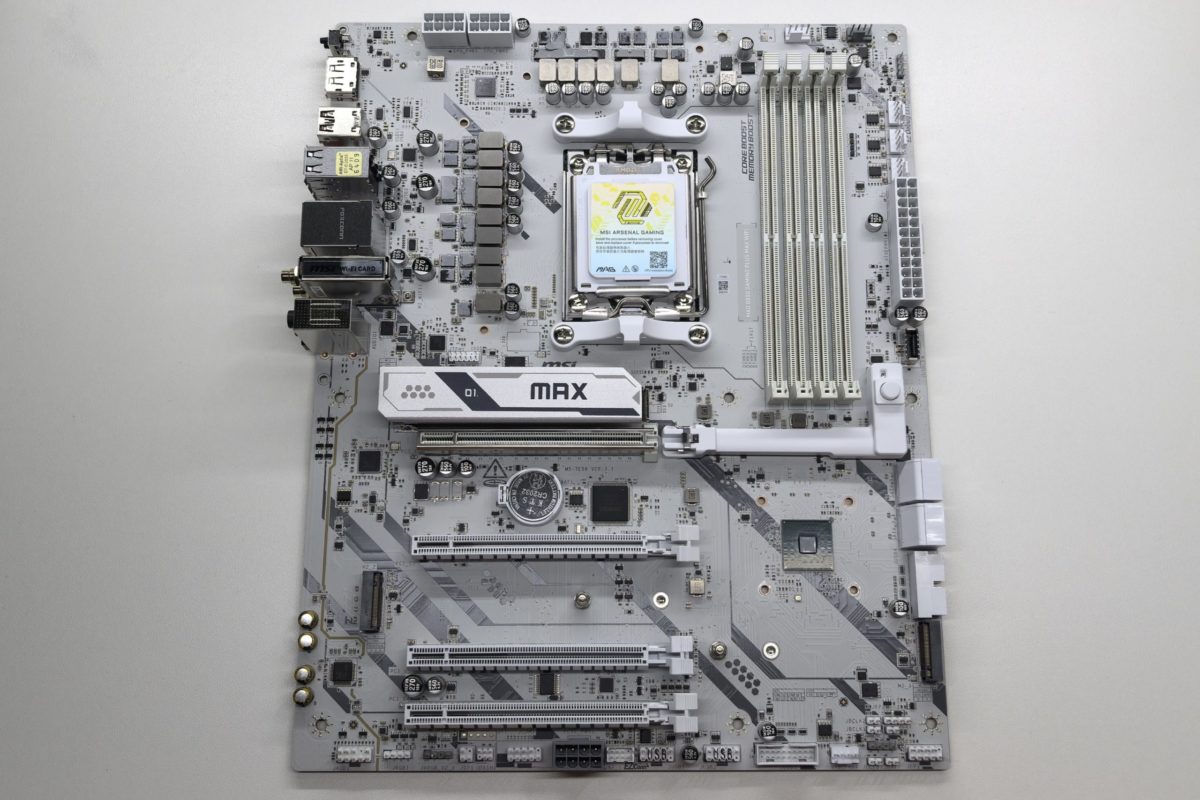

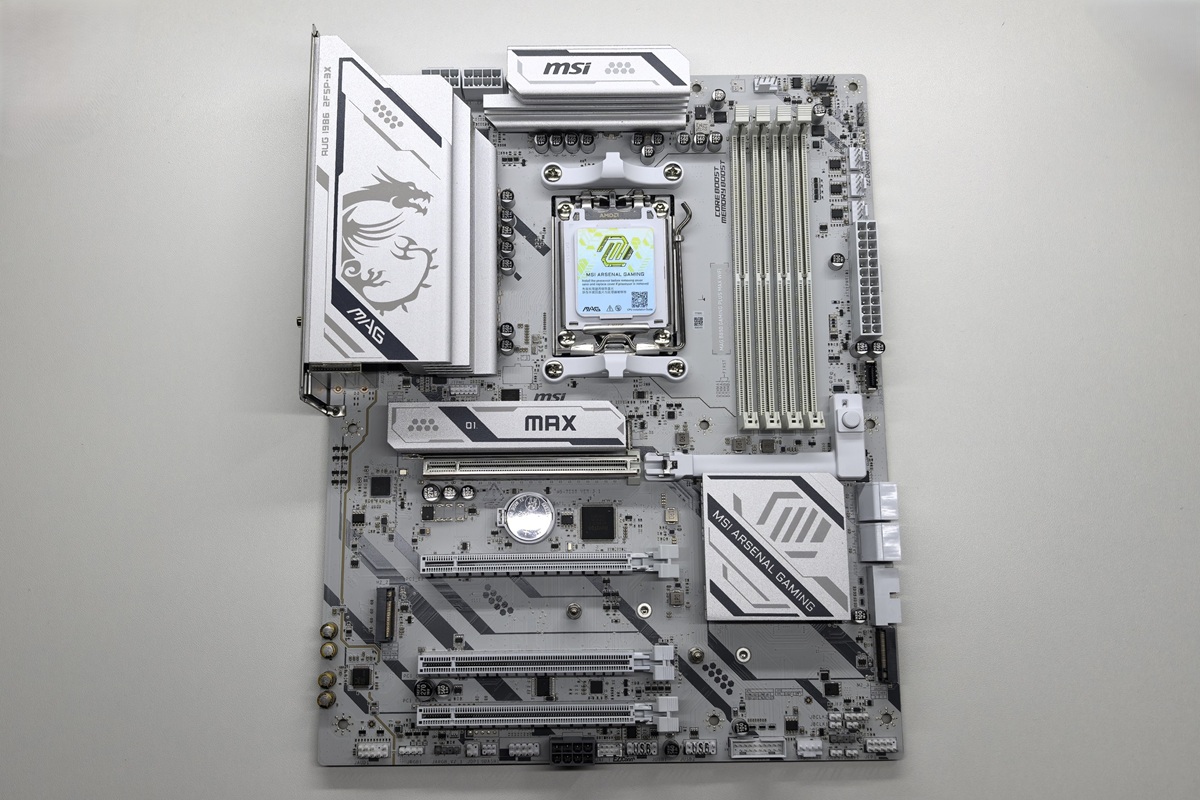

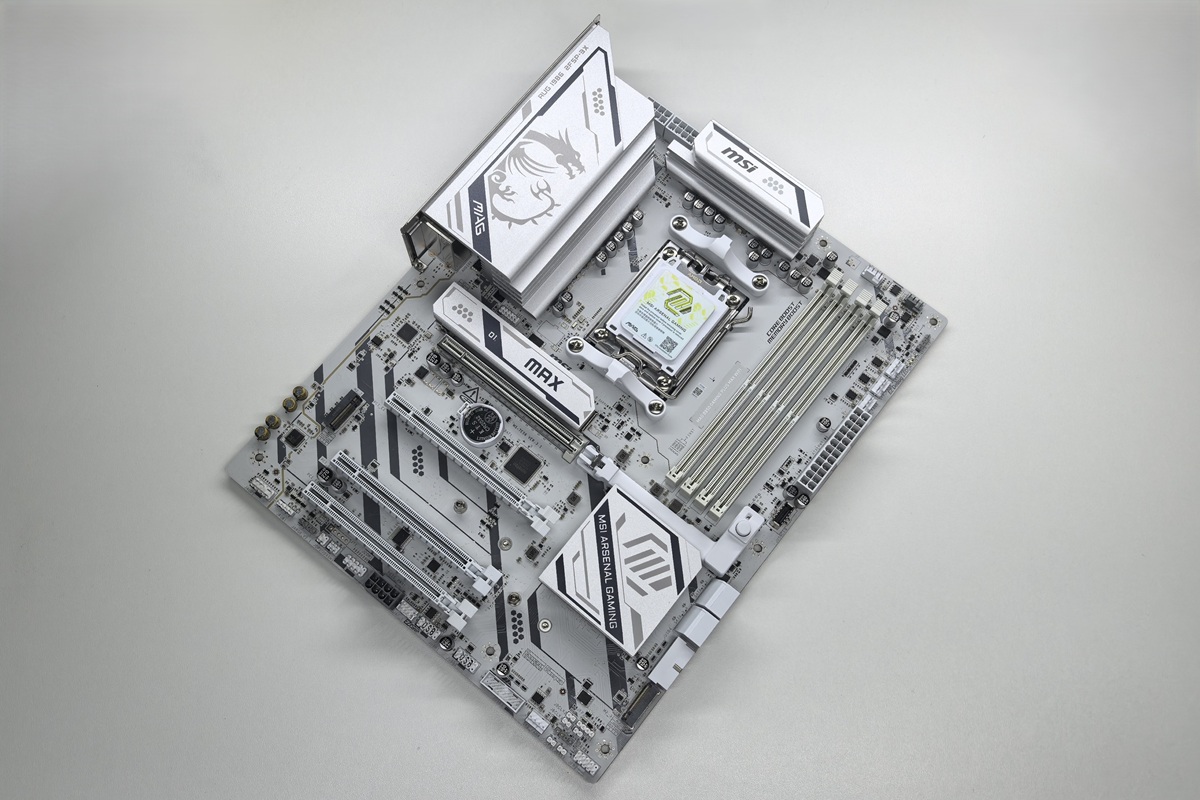

MSI MAG B850 GAMING PLUS MAX WIFI выполнена в форм-факторе ATX и имеет размеры 305 x 244 мм. Ее основание создано с использованием технологии PCB Fabric и имеет 6-слойную структуру с увеличенным содержанием меди, за счет чего получает высокую жесткость, минимизирует помехи для более скоростной передачи сигнала и лучше справляется с перегревом. Окрашена она в белый цвет с матовым покрытием. В качестве украшений на нее нанесены имя бренда и серии, логотип, а также разные геометрические фигуры. За счет этого выглядит она очень стильно и красиво, а потому просится быть установленной в корпус-аквариум.

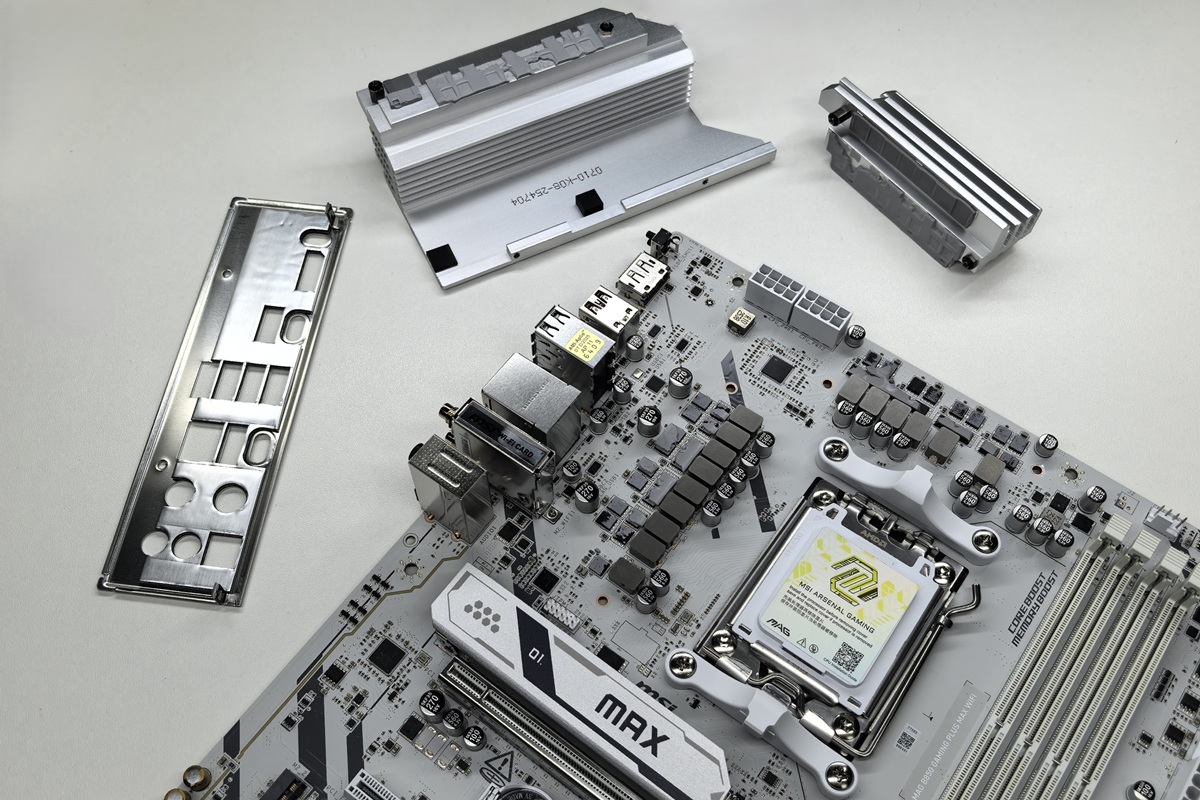

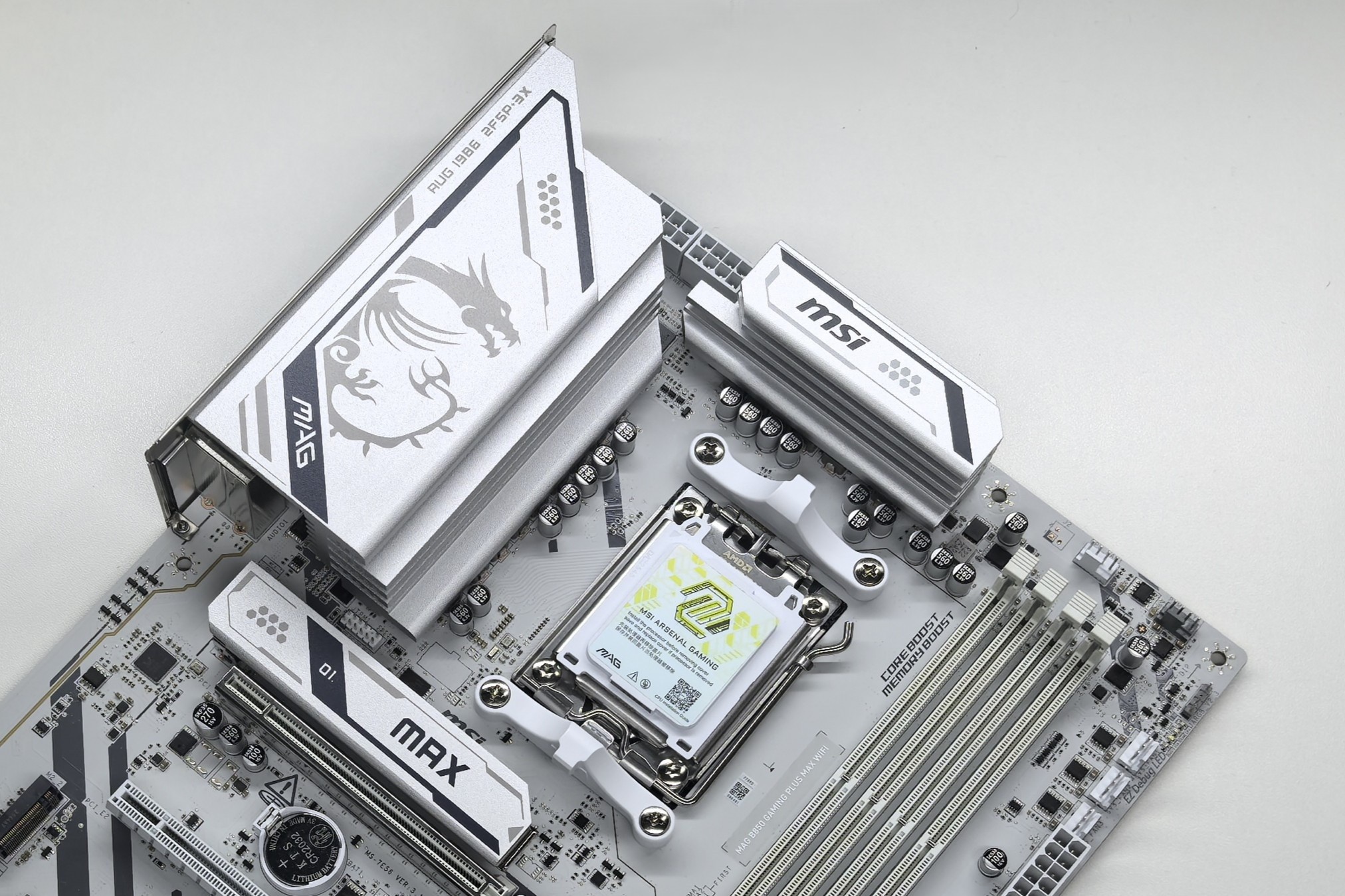

Еще одной отличительной чертой новинки стали массивные радиаторы, которые охлаждают систему питания, один из накопителей M.2 и чипсет. Вместе с тем они выполняют декоративную задачу, так как придают плате геймерскую внешность. Если говорить о самом большом из радиаторов с изображением логотипа бренда, то он еще и отвечает за безопасность портов на тыльной стороне, так как удерживает их защитную панель из нержавеющего металла, который не только избавляет от коррозии, но и устраняет статическое электричество и электромагнитные помехи.

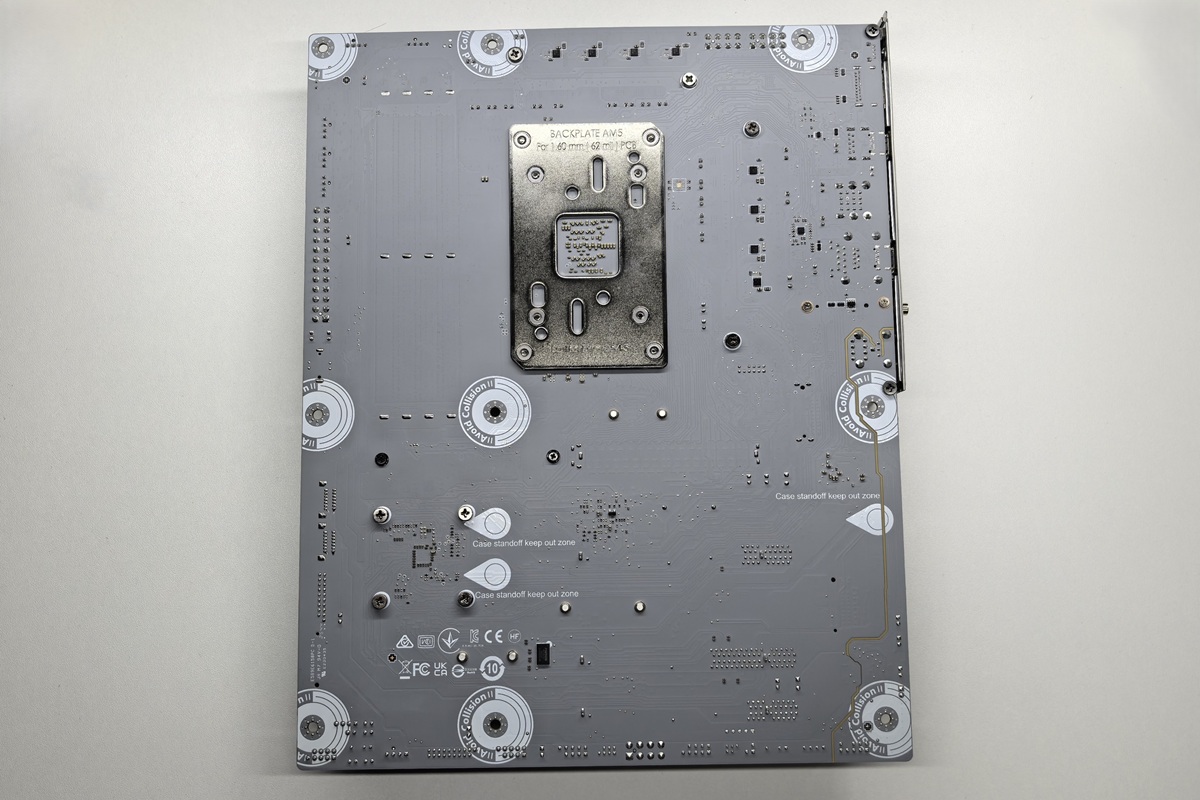

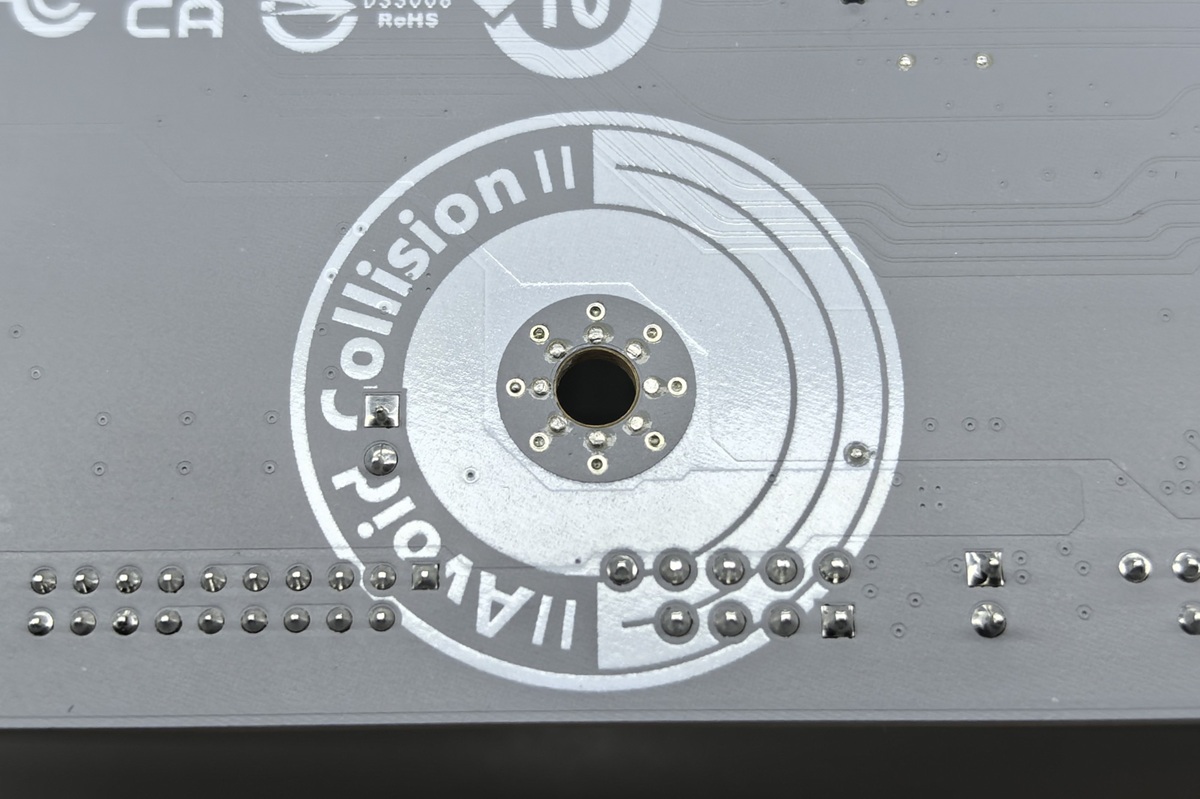

Тыльная сторона платы уже по хорошей традиции имеет белые маркеры, которые обозначают возможное местоположение лишних втулок в корпусе (их перед началом сборки нужно удалить). Здесь же можно увидеть винты, фиксирующие часть радиаторов, усиливающую металлическую пластину для процессорного сокета и двойную электрозащиту отверстий, являющуюся отличительной особенностью плат MSI.

Помимо этого, модель получила качественные TVS-диоды для защиты от избыточного напряжения, цельные контакты, рассчитанные на высокие нагрузки при разгоне процессора, заземление для силовых элементов и систему контроля для защиты от излишнего тока для ШИМ-контроллера, процессора, USB-портов и прочих важных компонентов. Всё это не просто повышает безопасность платы, но и делает ее готовой к сборке мощных игровых ПК и их разгона.

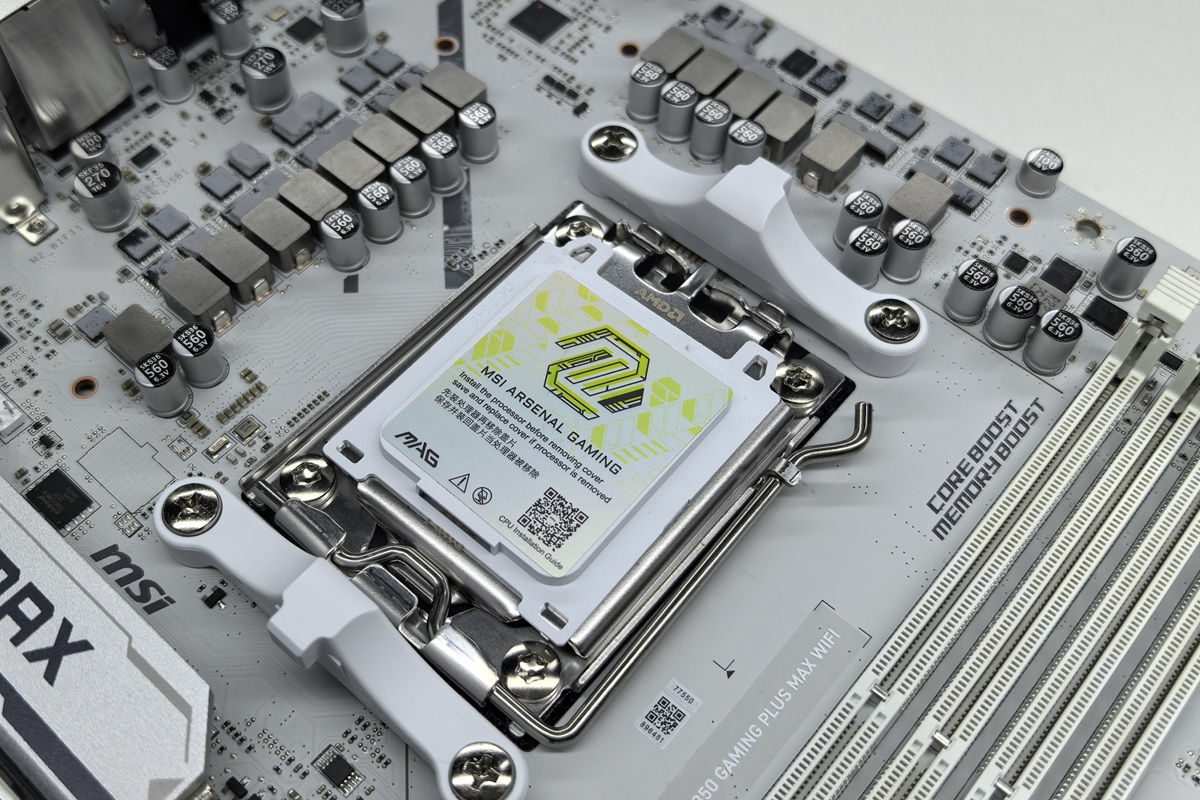

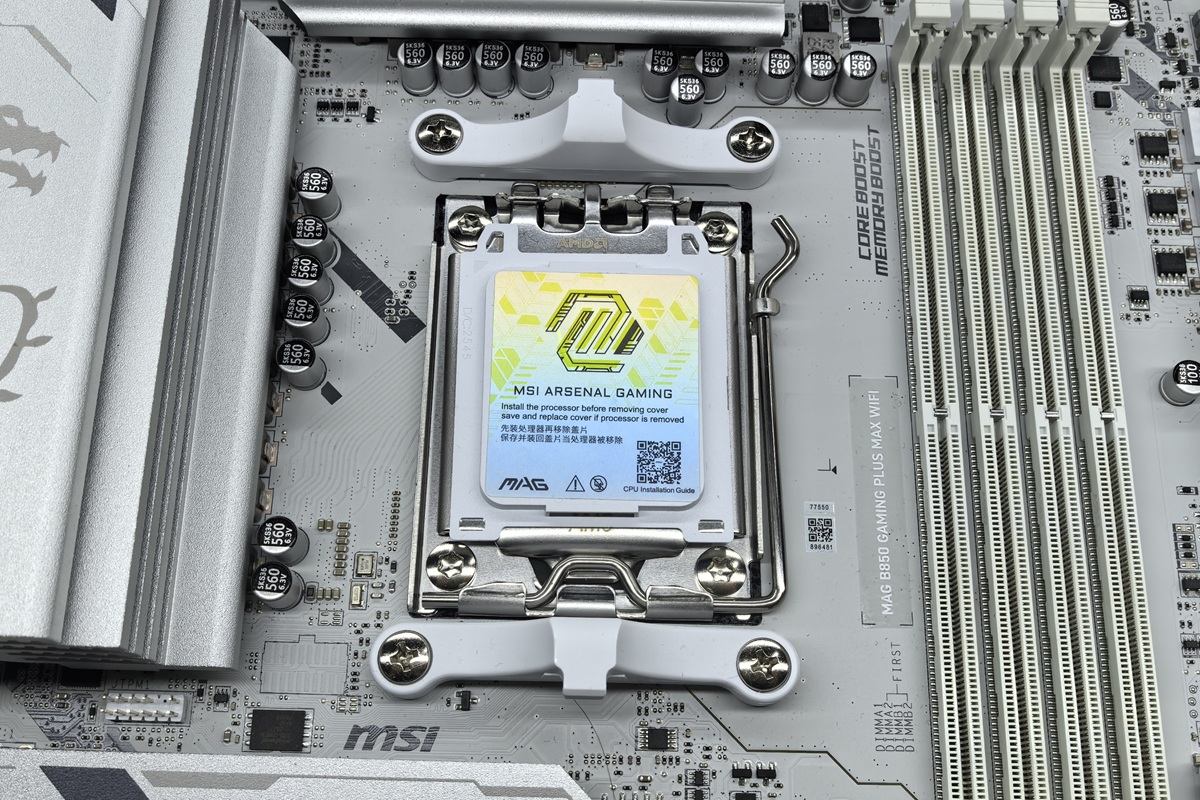

Лицевая сторона в центральной части оборудована процессорным сокетом AM5, предназначенным для установки процессоров AMD Ryzen серий 9000/8000/7000. Слева и сверху над ним расположены радиаторы, отвечающие за охлаждение зоны питания. Закреплены они с помощью винтов на тыльной стороне. В качестве проводников у них используются прокладки с теплопроводностью 7 Вт/(м∙К). Вкупе с массивными размерами это улучшает эффективность отвода тепла и его последующего рассеивания.

Питание представлено системой 12+2+1, где 12 фаз приходится на ядро, 2 на чипсет и одна на дополнительные устройства. Вкупе с двумя разъёмами питания и силовыми модулями P-PAK Power Stage это делает новинку готовой для стабильной работы мощных процессоров даже во время их разгона.

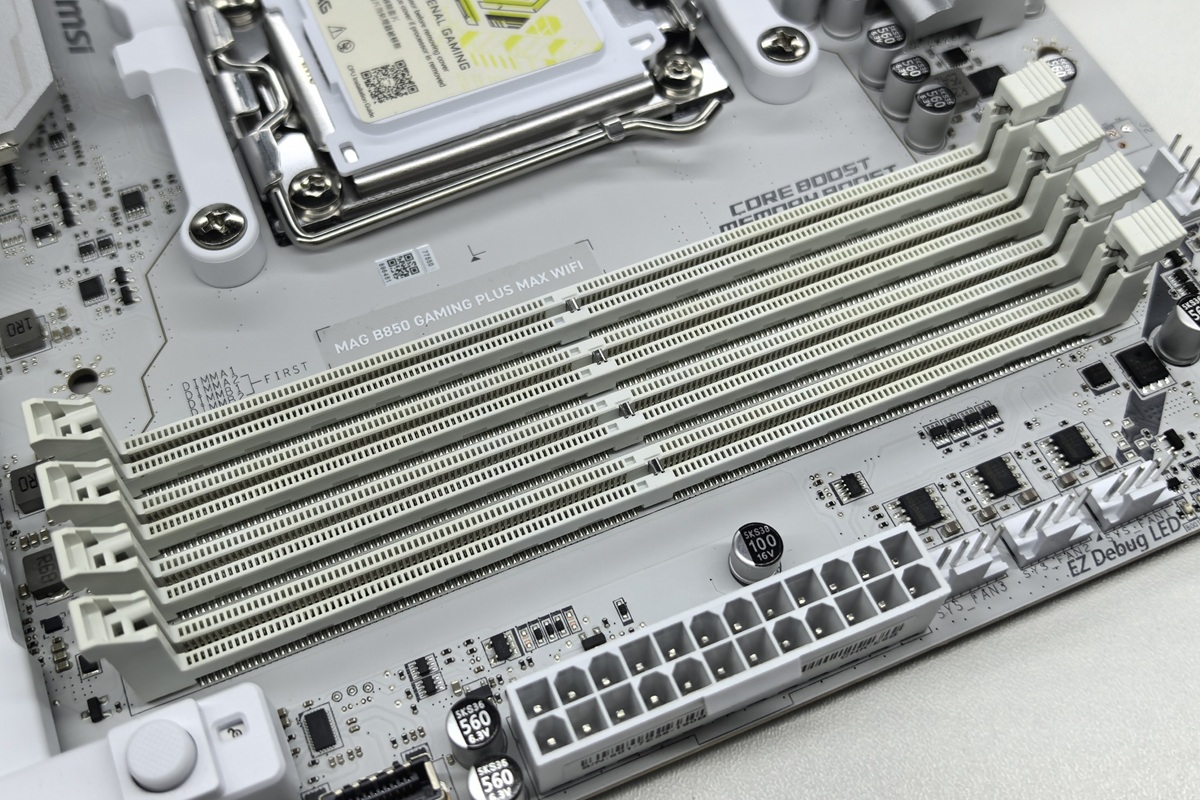

Слева от сокета расположены четыре слота для ОЗУ, в которые можно установить планки DDR5 с максимальной скоростью 8200 МГц и общим объемом до 256 ГБ. Фиксаторы планок расположены только сверху, т. е. для их демонтажа нужно откинуть именно этот рычажок. Для работы в двухканальном режиме оперативную память нужно устанавливать через одну, начиная от правого края. Для удобства слева снизу от них есть схема, которая объясняет правильный порядок размещения планок.

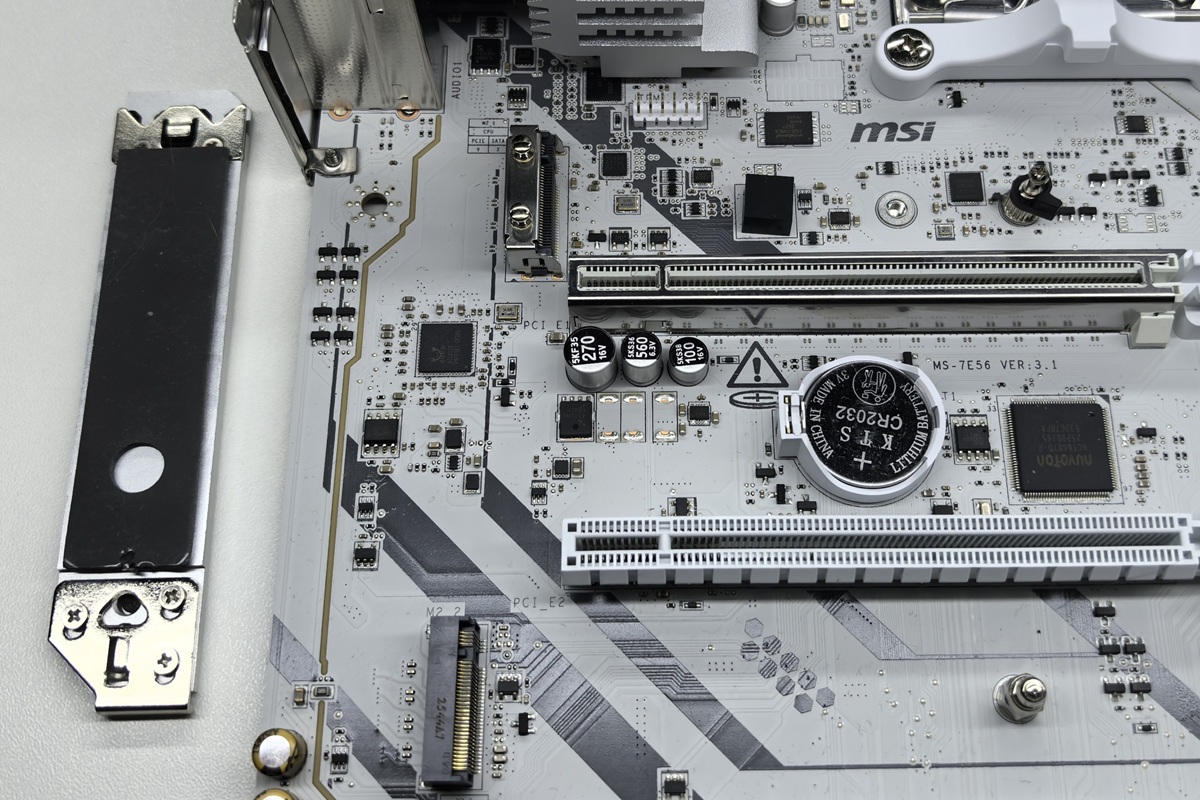

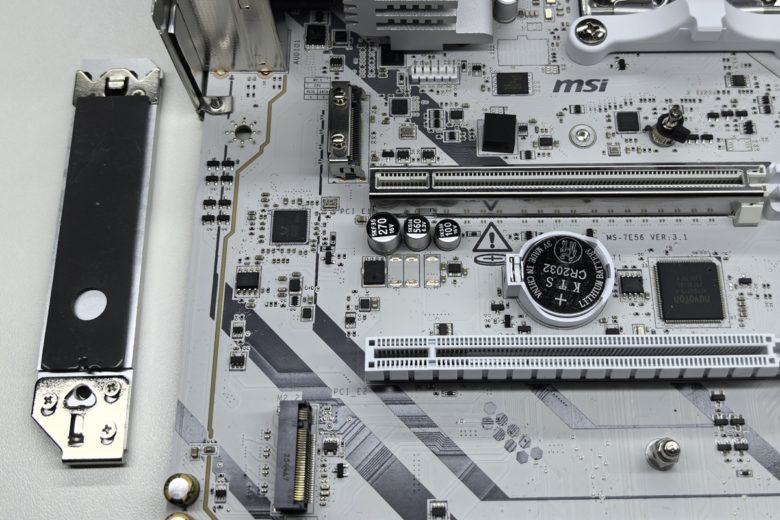

Для установки накопителей M.2 предусмотрено три слота. Первый из них находится непосредственно под процессорным сокетом, имеет радиатор с быстросъемным креплением, поддерживает PCI-e 5.0 и получает четыре линии от процессора.

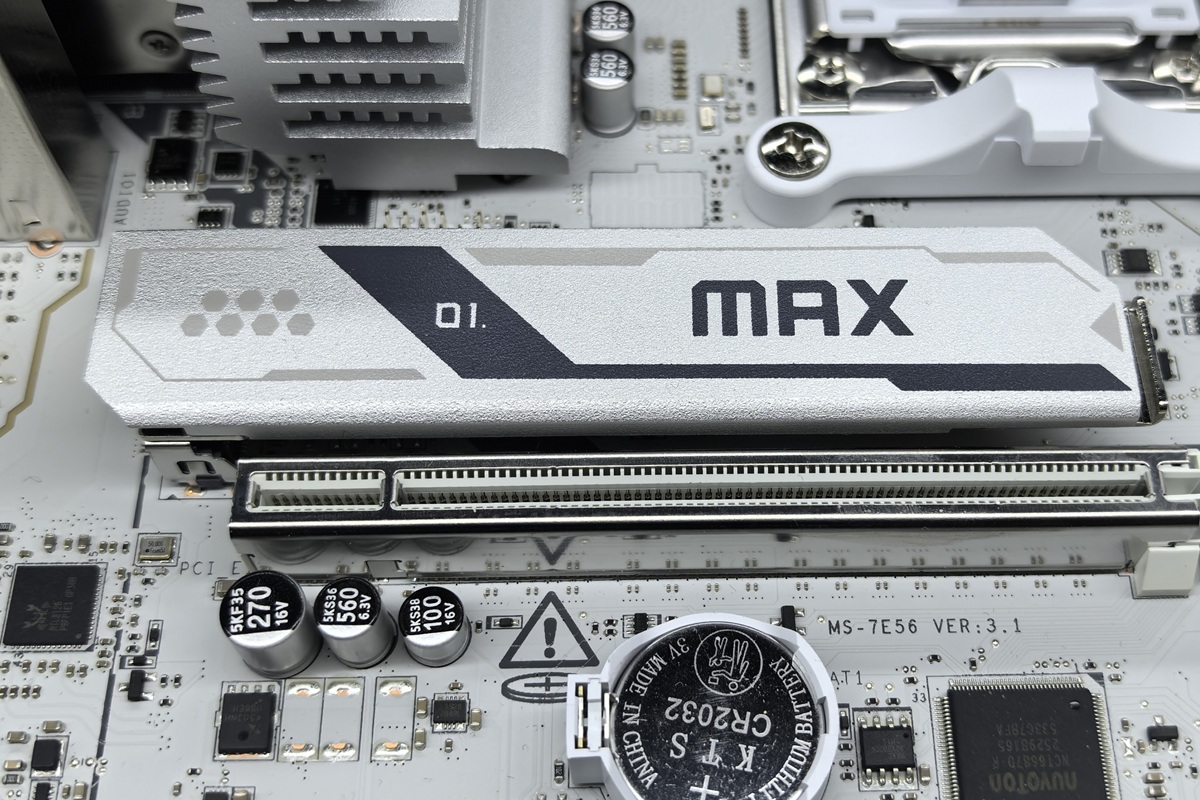

Второй установили между 2-м и 3-м слотами устройств PCI-e. Он также получает четыре линии от процессора, но поддерживает PCI-e 4.0. Третий поместили в правом нижнем углу. У него две линии от чипсета и поддержка PCI-e 4.0. Для второго и третьего слота радиаторы не предусмотрены. Плюс всех слотов заключается в наличии быстросъемных креплений и удобном расположении, за счет чего даже крупные видеокарты их не перекроют.

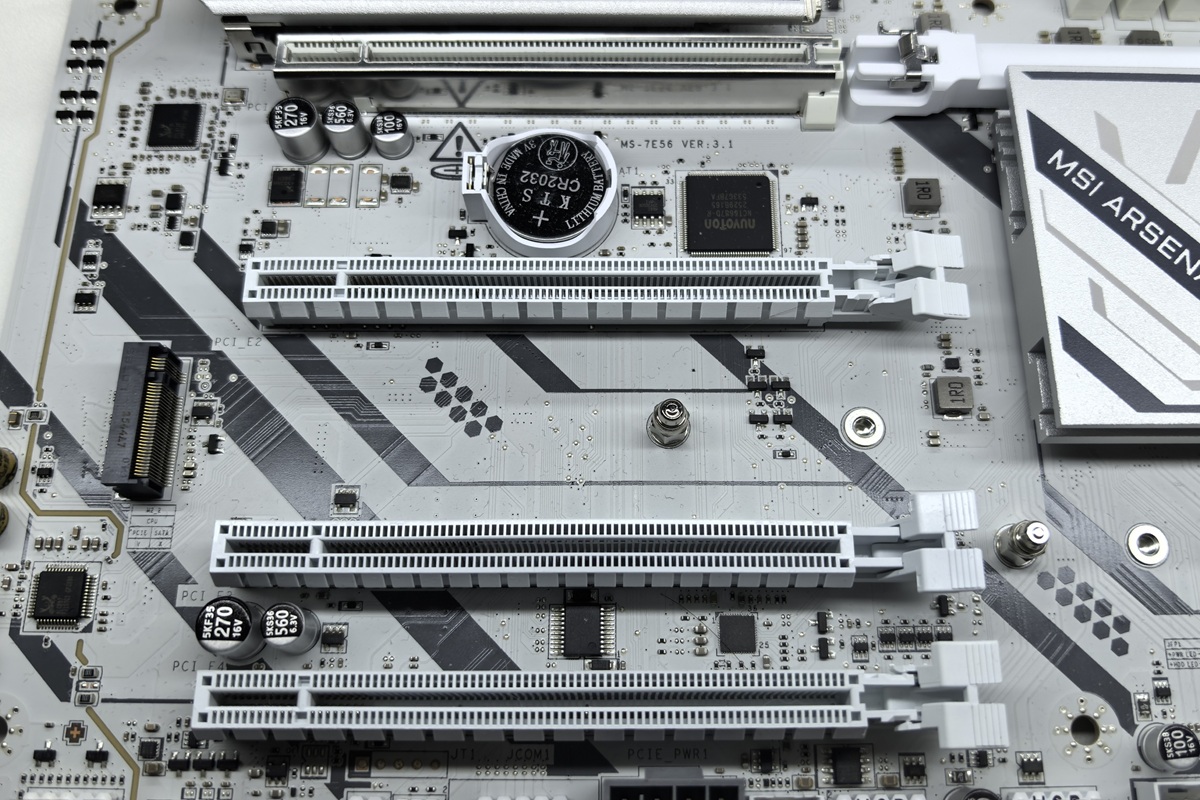

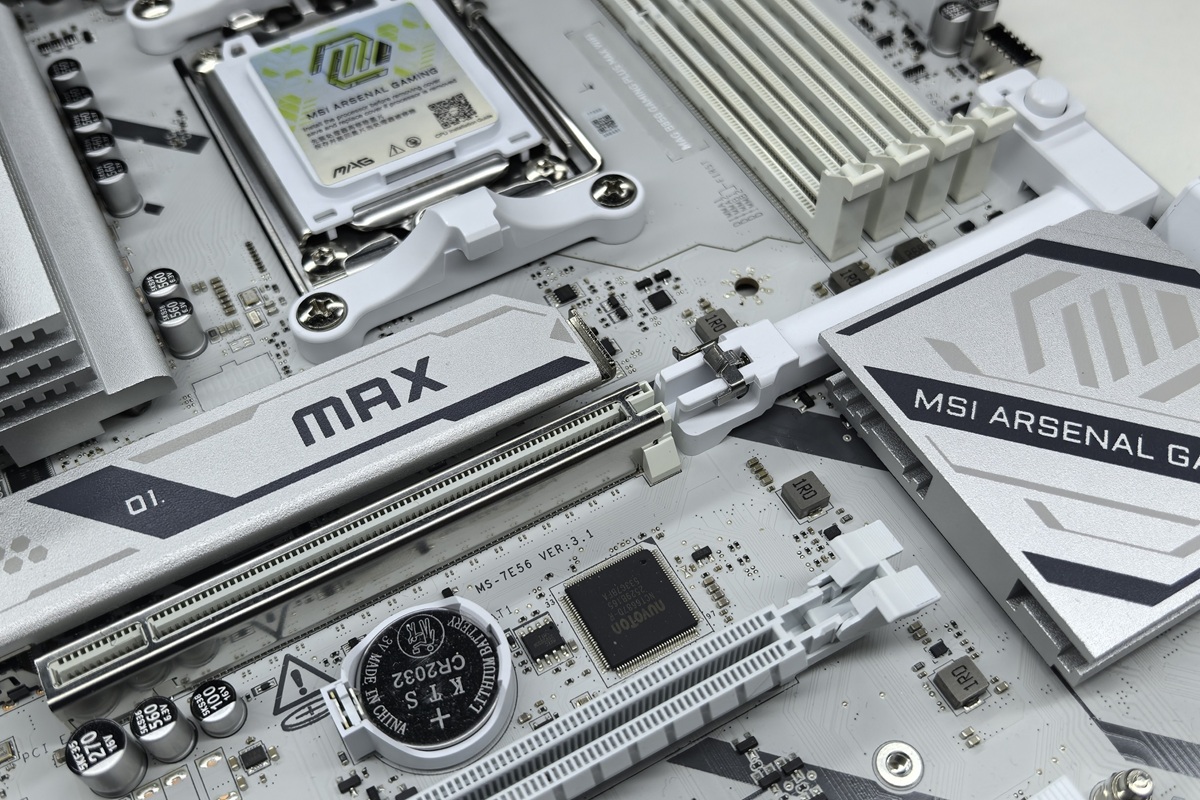

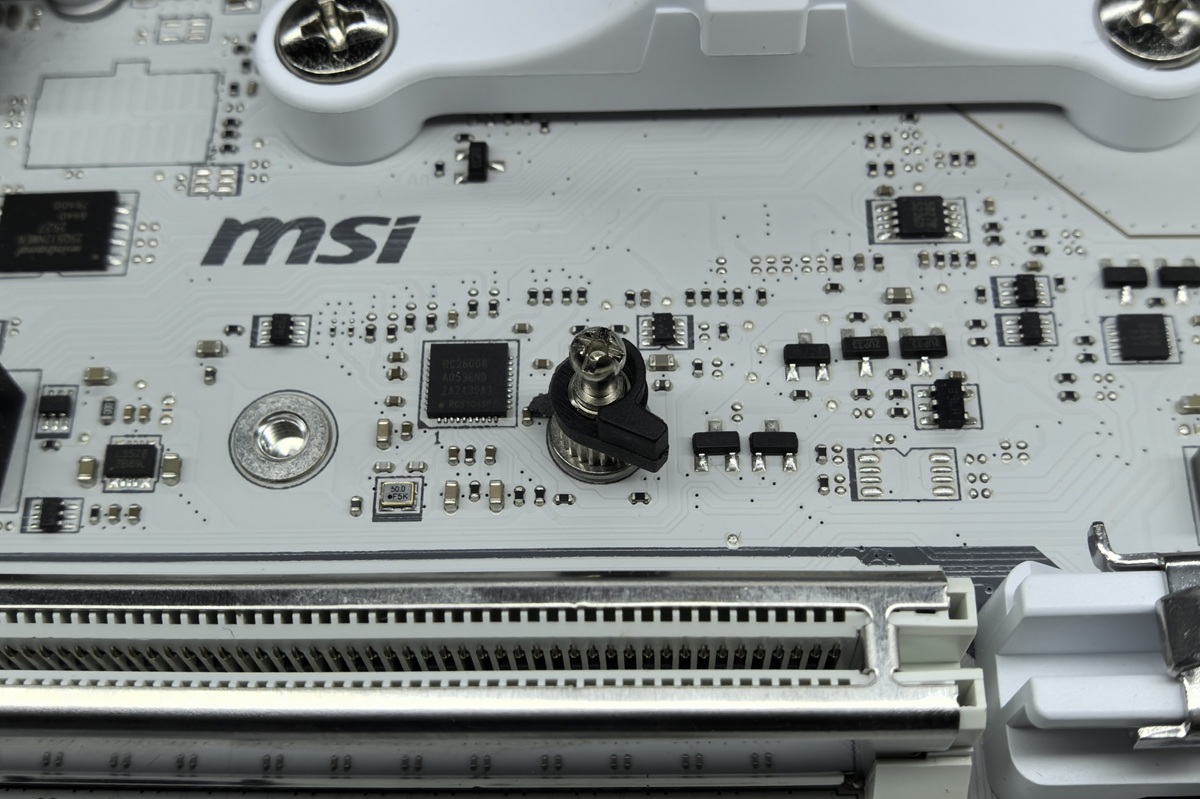

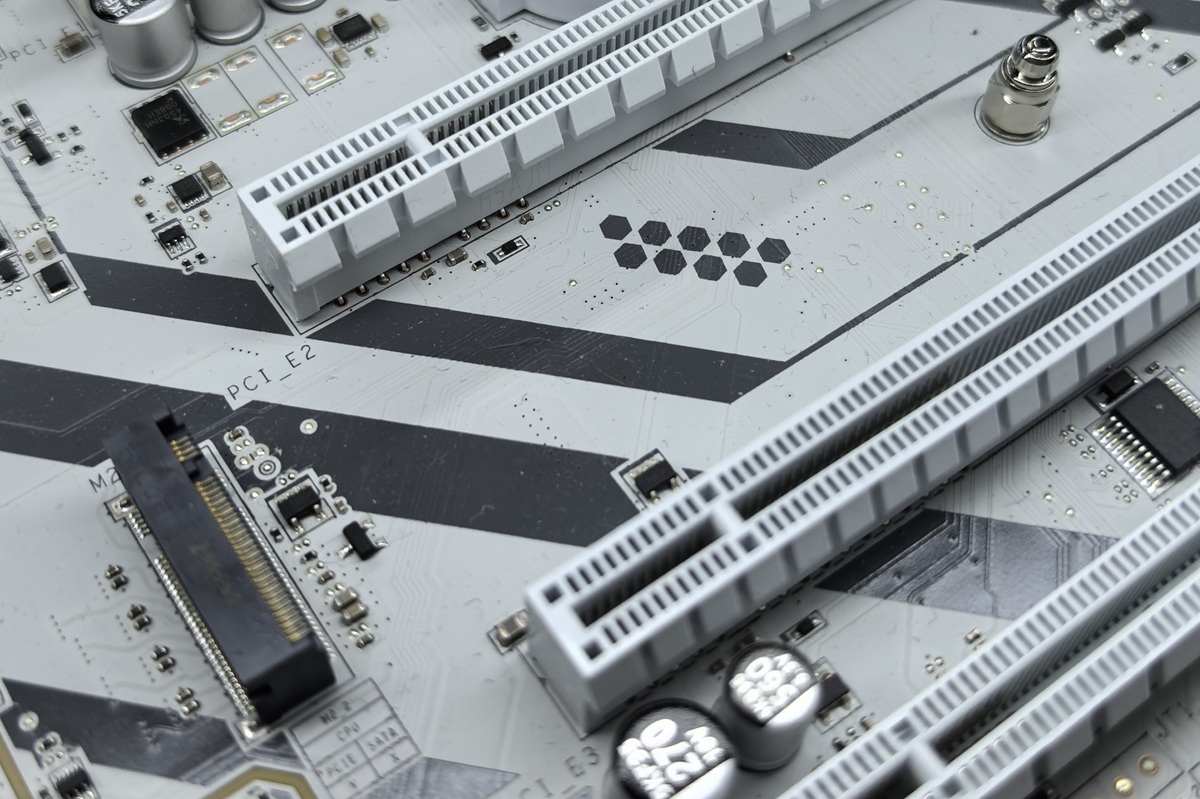

Что касается PCI-E слотов, то их у платы четыре. Верхний получает 16 линий от процессора, поддерживает PCI-e 5.0, имеет усиливающую рамку из нержавеющей стали для лучшей прочности и защиты от помех, а также радует наличием выносной кнопки EZ PCIe Release для простого демонтажа видеокарты. Следующий слот поддерживает PCI-e 4.0 и получает четыре линии от чипсета, оставшиеся два — поддерживают PCI-e 3.0 и получают по одной линии от чипсета.

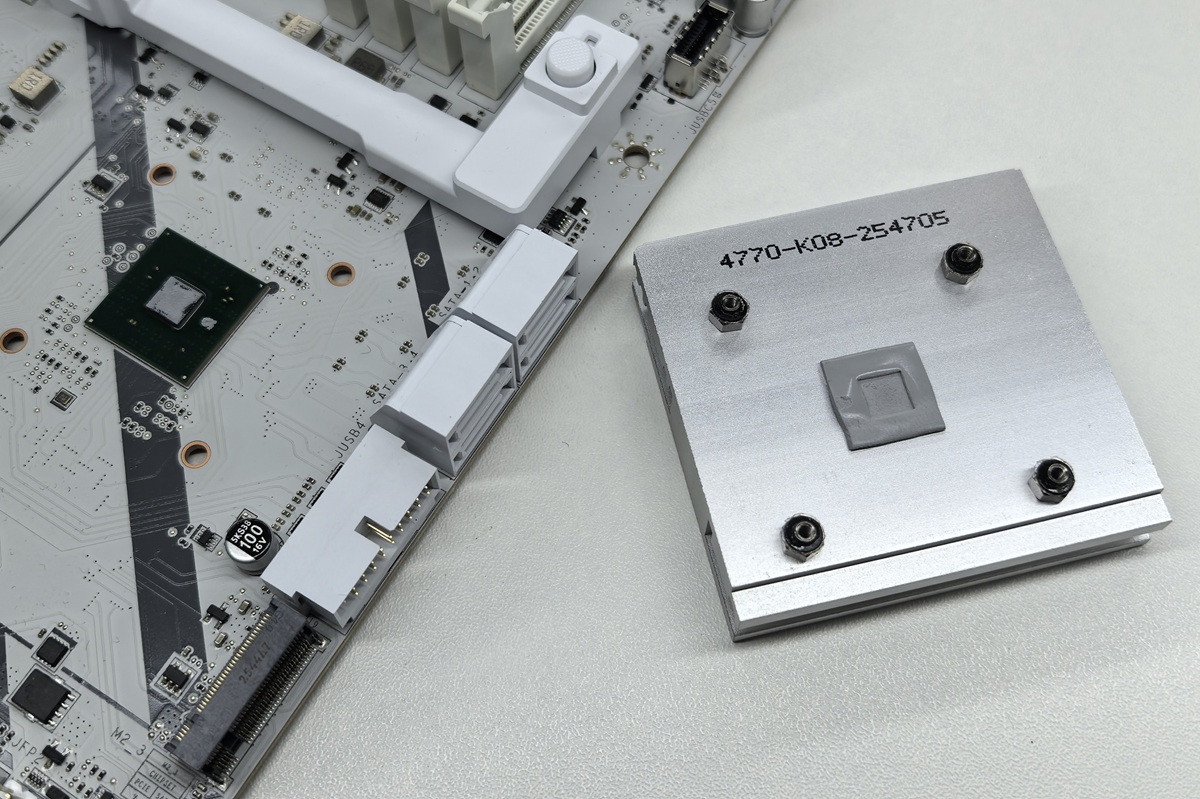

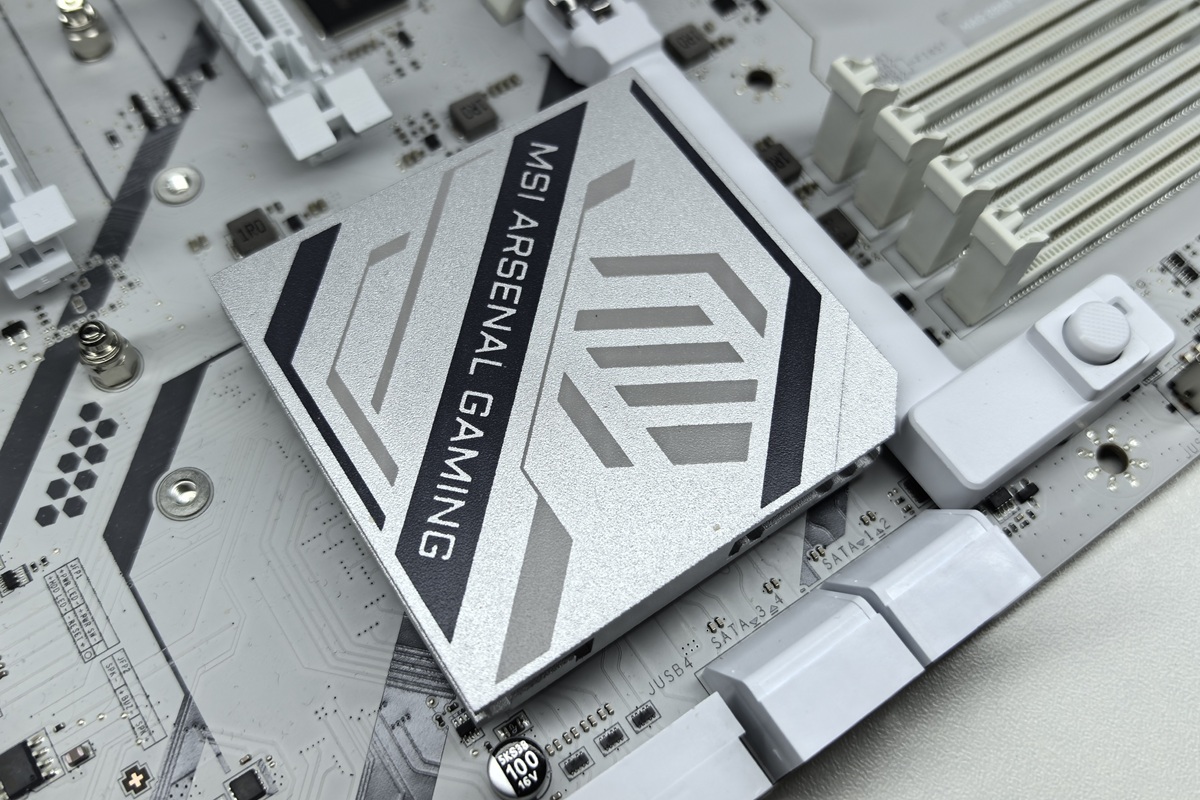

Правый нижний угол также оснащен радиатором с креплением с тыльной стороны платы. Под ним скрывается чипсет.

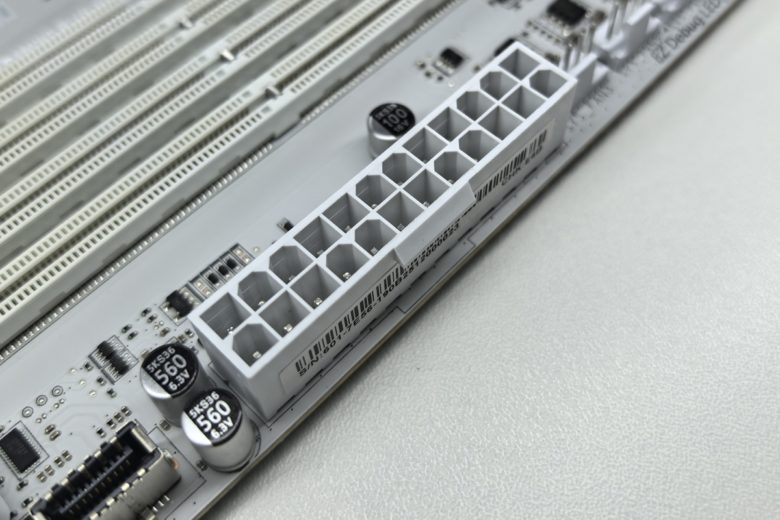

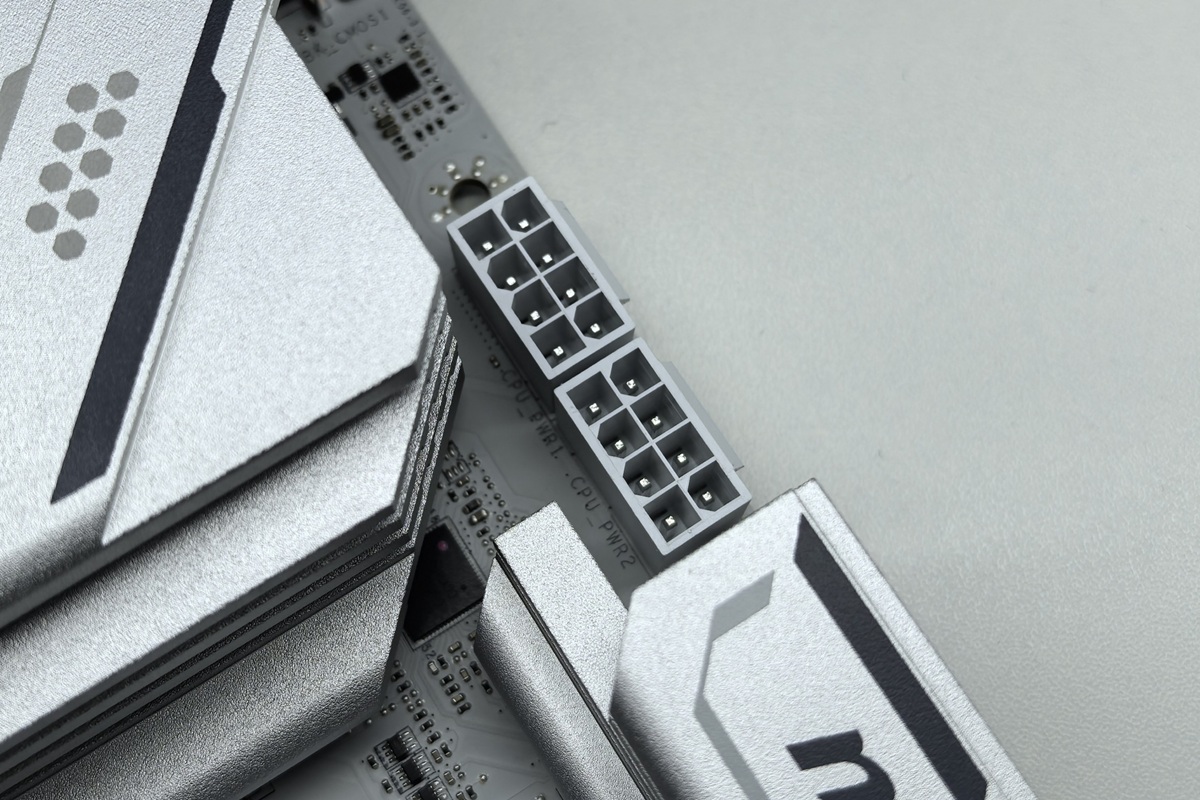

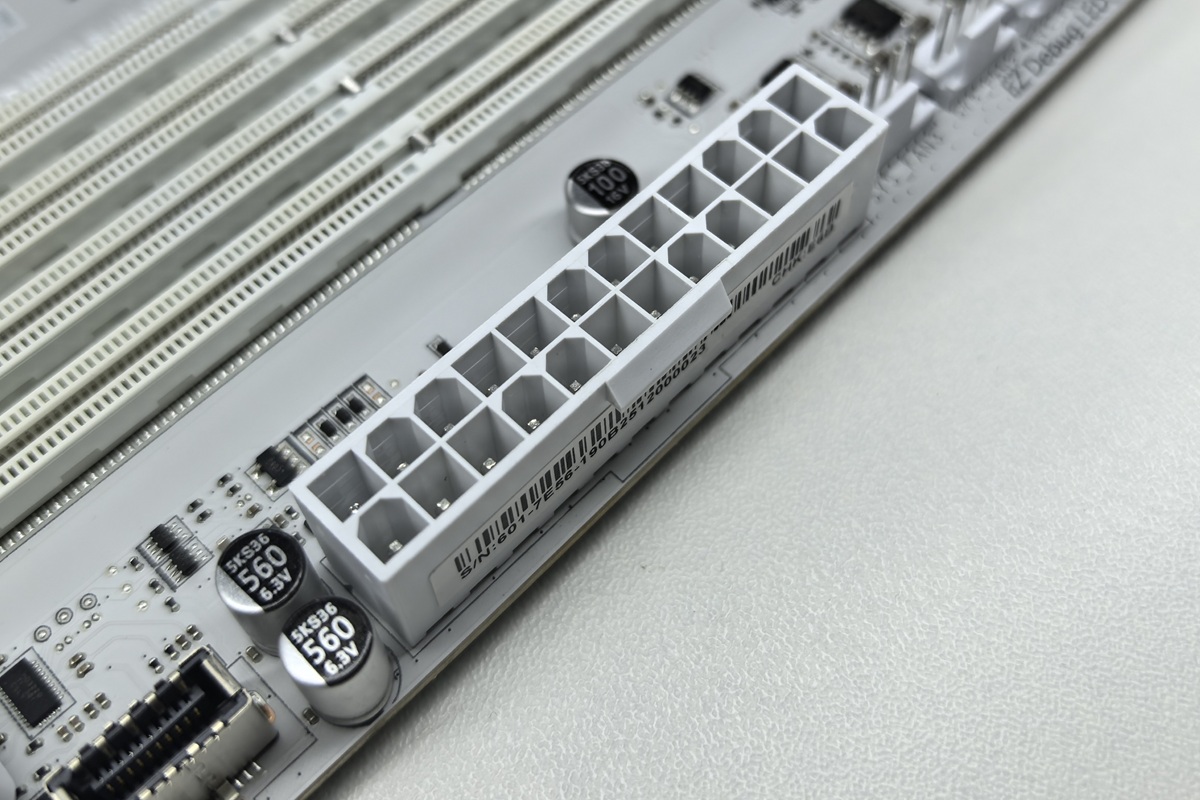

Питание материнской платы осуществляется по схеме 24+8+8. Основной коннектор ATX 24-pin расположен на привычном месте справа, два 8-пиновых – в левом верхнем углу. У некоторых плат MSI они сдвинуты в правый угол, и это гораздо удобнее, так как при текущем положении добираться до них достаточно затруднительно из-за расположенных вокруг радиаторов. Впрочем, даже это общее впечатление от новинки не портит. Еще один 8-пиновый разъем PCIE_PWR1 расположен внизу. Он окрашен в серый цвет и служит для подачи питания на PCI-e устройства, что гарантирует их стабильную работу.

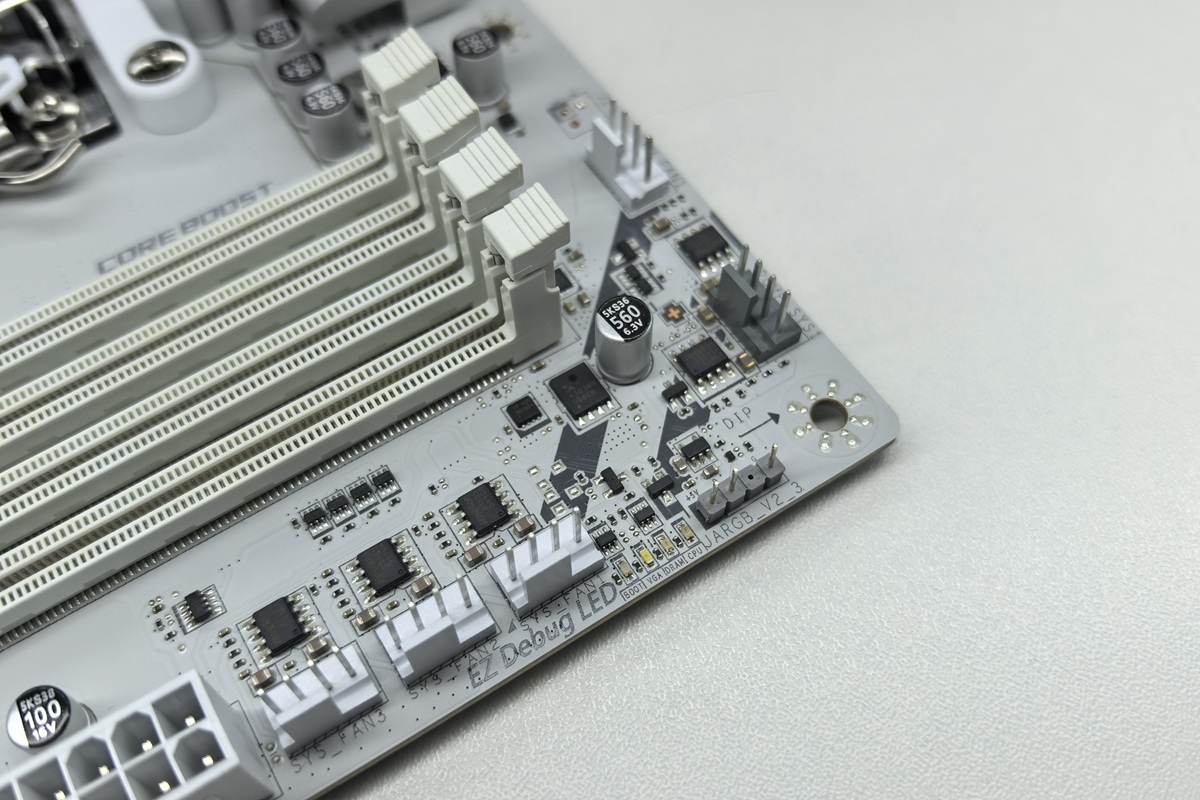

Возвращаемся в правый верхний угол и находим здесь пять 4-пиновых разъемов, где CPU_FAN1 служит для подключения процессорного кулера, PUMP_SYS1 – для помпы СЖО, SYS_FAN1 – SYS_FAN3 – для корпусных вентиляторов. Здесь же имеется 3-пиновый JARGB_V2_3 для подключения адресуемой подсветки и четыре светодиода EZ Debug LED для индикации ошибок.

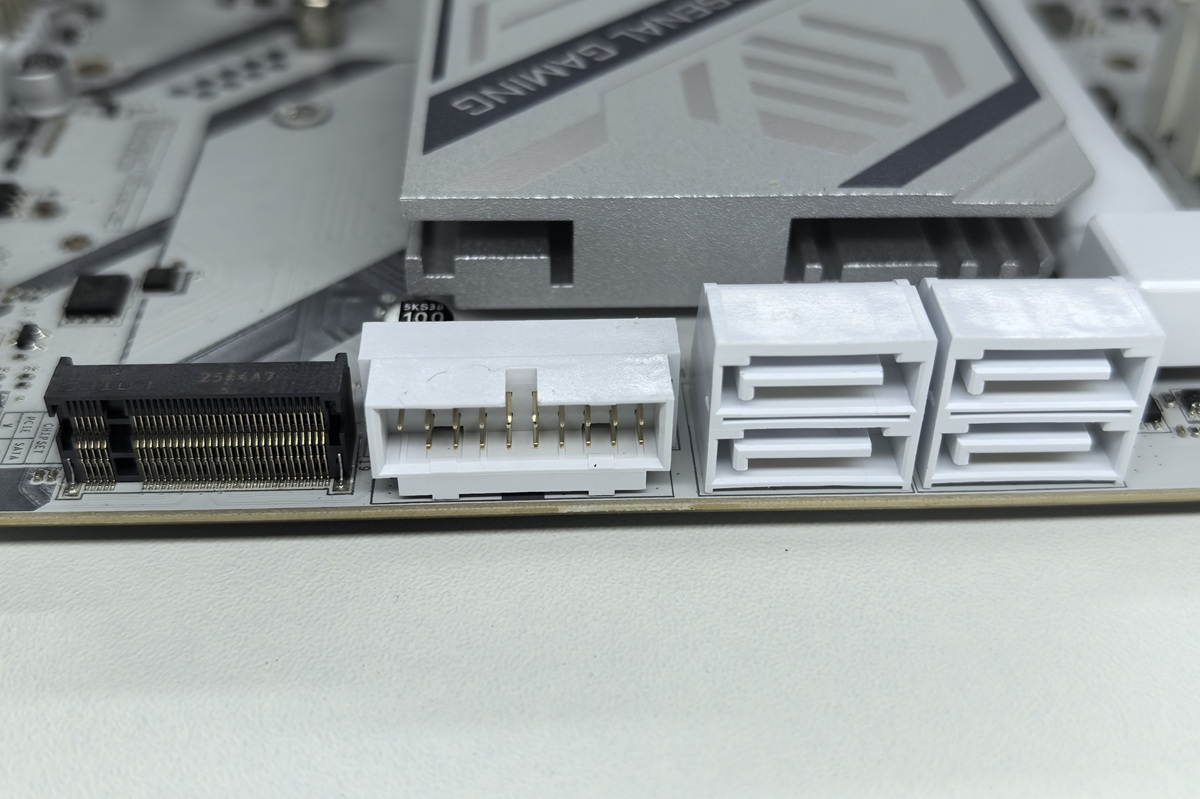

Двигаемся по правой стороне вниз и видим:

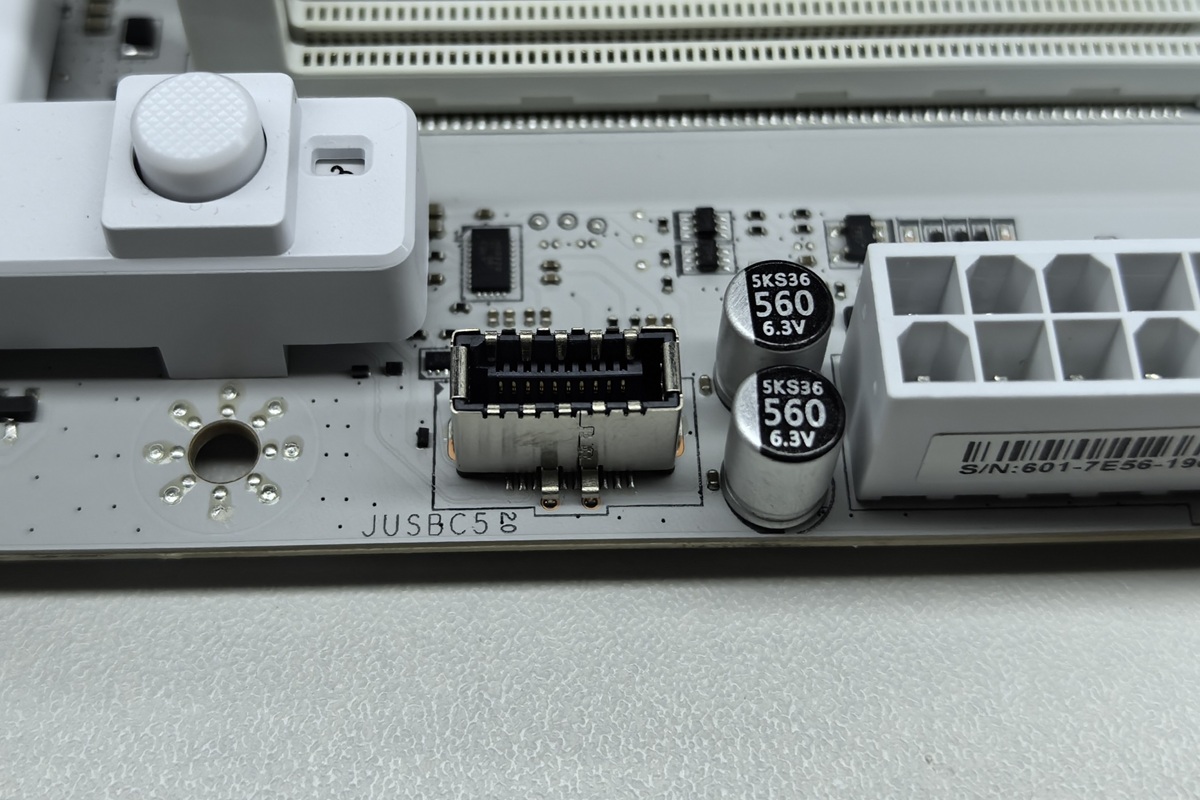

• JUSBC5 для USB-C разъема на передней панели;
• четыре SATA для SATA-устройств;
• JUSB4 для портов на передней панели.

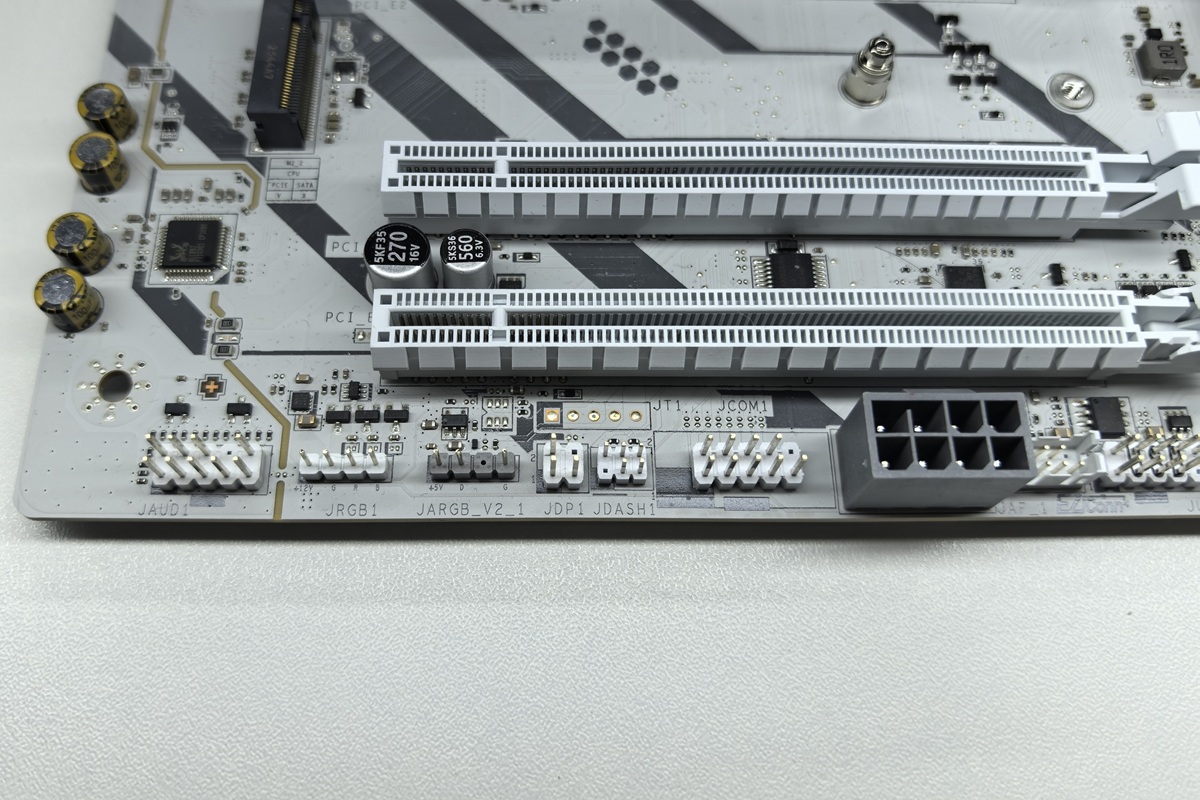

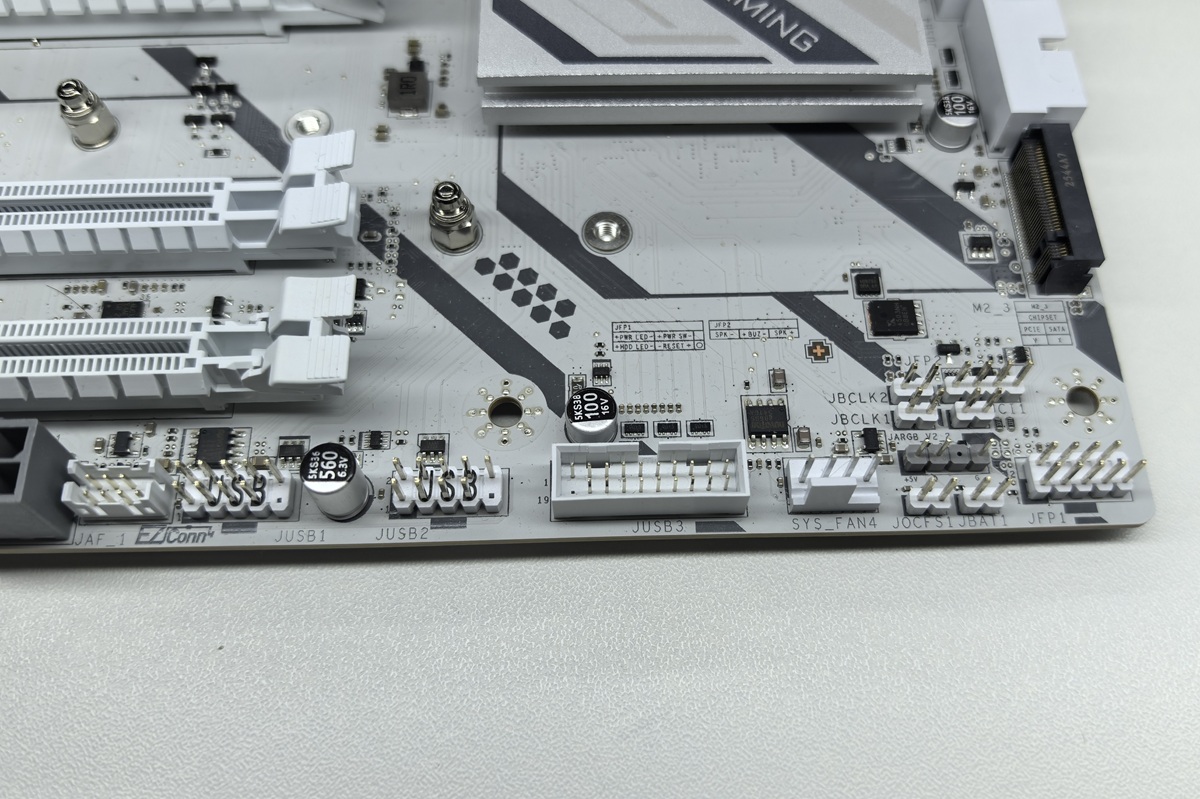

Нижняя сторона вмещает:

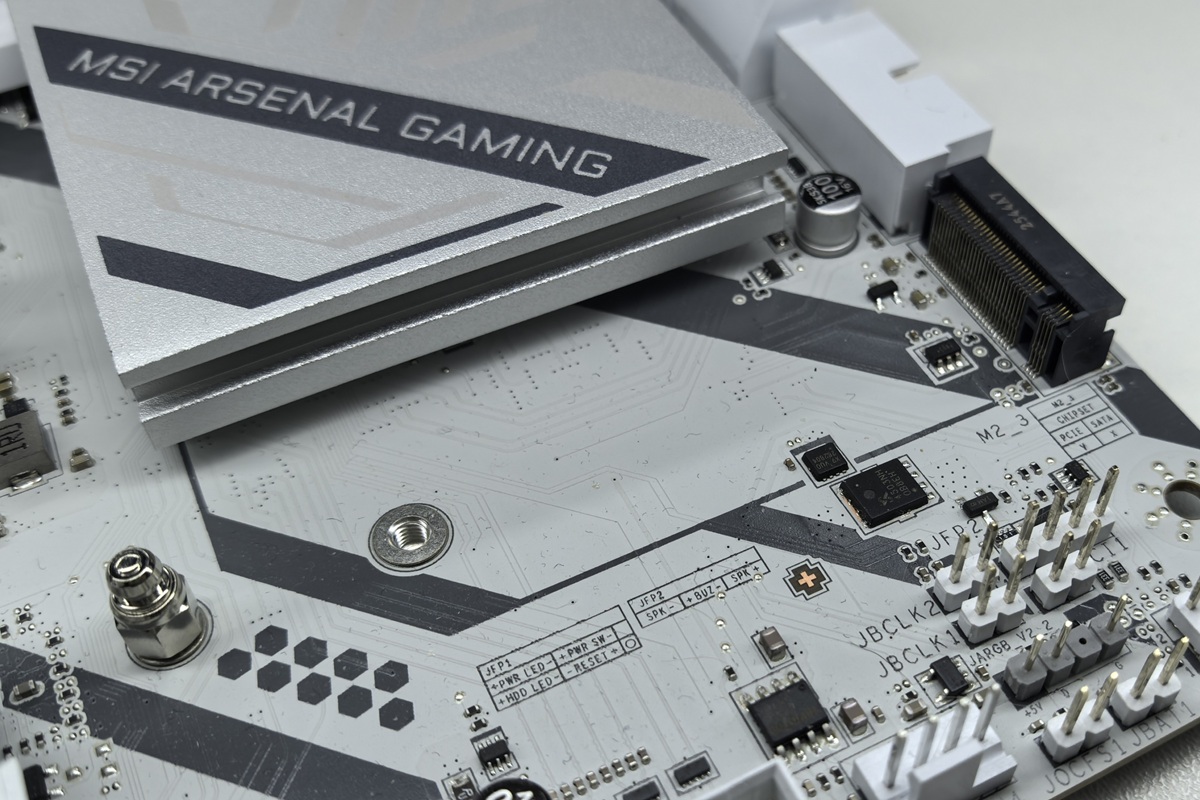

• JBCLK2 и JBCLK1 – джамперы для регулировки базовой тактовой частоты при разгоне;
• JFP2 и JFP1 – для индикаторов и кнопок на передней панели;
• JOCFS1 – джампер для безопасной загрузки;
• JBAT1 – джампер сброса BIOS;
• JARGB_V2_2, JARGB_V2_1 – для адресуемой подсветки;
• JRGB1 – для неадресуемой подсветки;
• SYS_FAN4 – для корпусного кулера;
• JUSB1, JUSB2, JUSB3 – для подключения USB-портов;

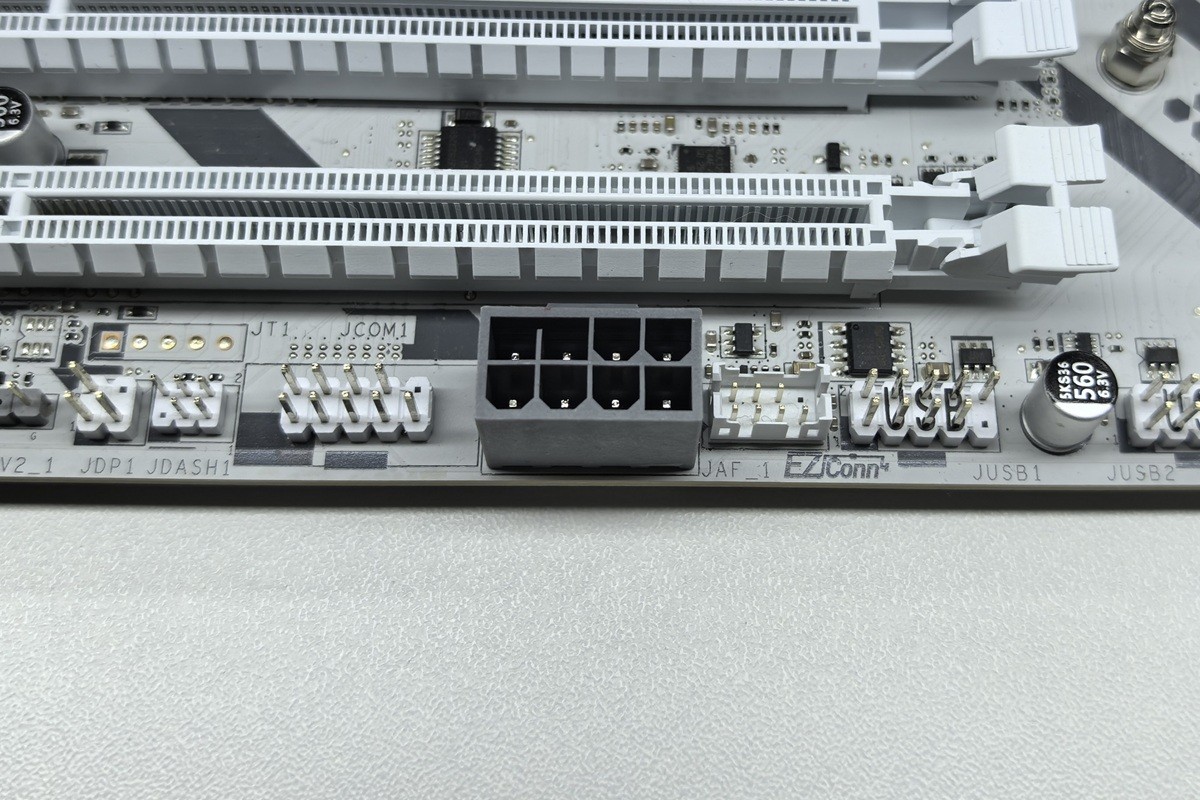

• EZ Conn (JAF_1) – фирменный разъем, объединяющий кабели питания и подсветки кулеров;
  ранее упомянутый PCIE_PWR1 – для подключения дополнительного питания;
• JCOM1 – для подключения последовательного порта;
• JDASH1 – коннектор для подключения модуля контроллера настройки;
• JDP1 – сервисный разъем;
• JAUD1 – для аудио на передней панели.

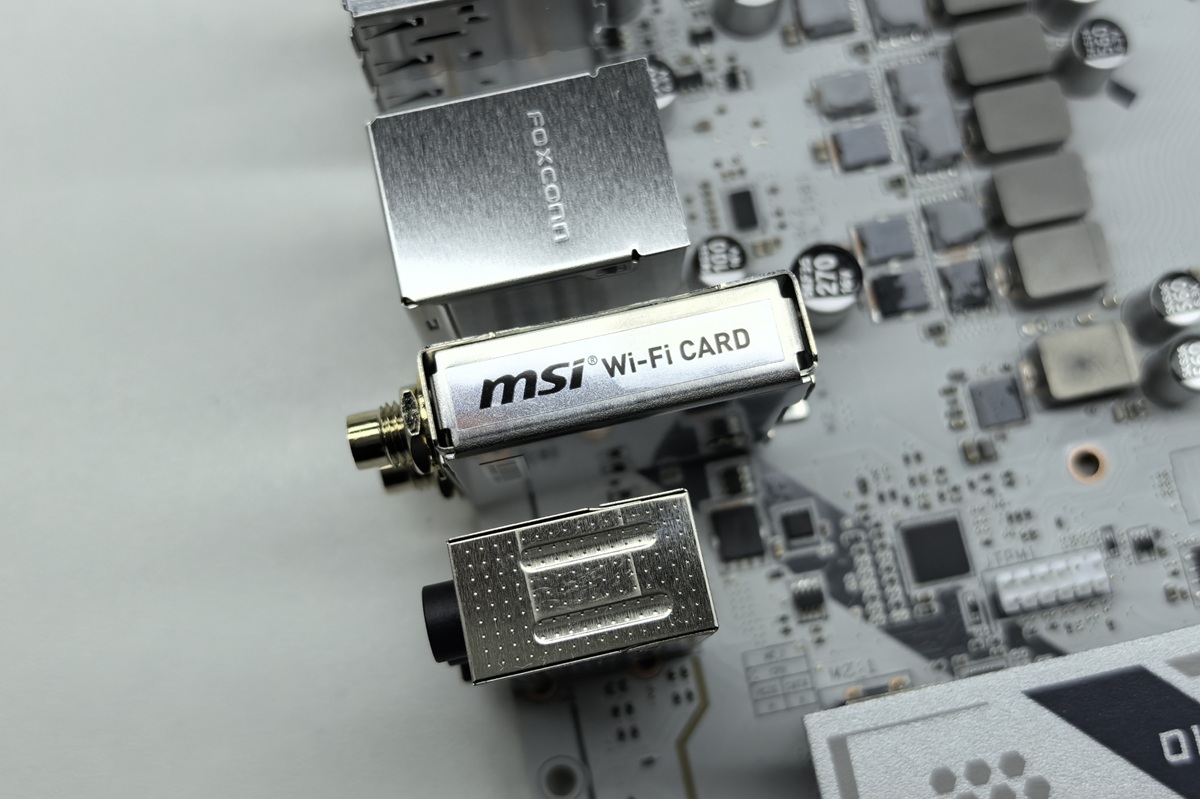

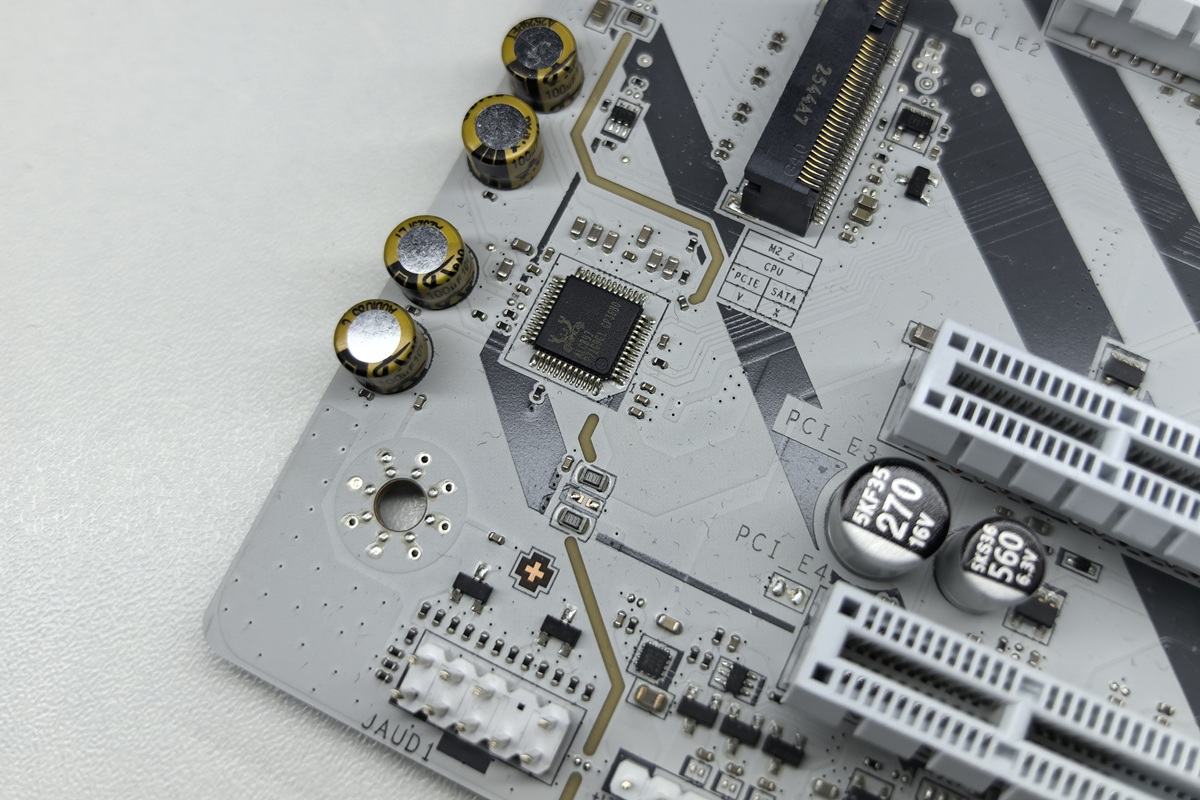

Левый нижний угол отделен желтой полосой. Здесь расположена аудиосистема. Она представлена аудиокодеком Realtek ALC897 для воспроизведения 7.1-канального звука.

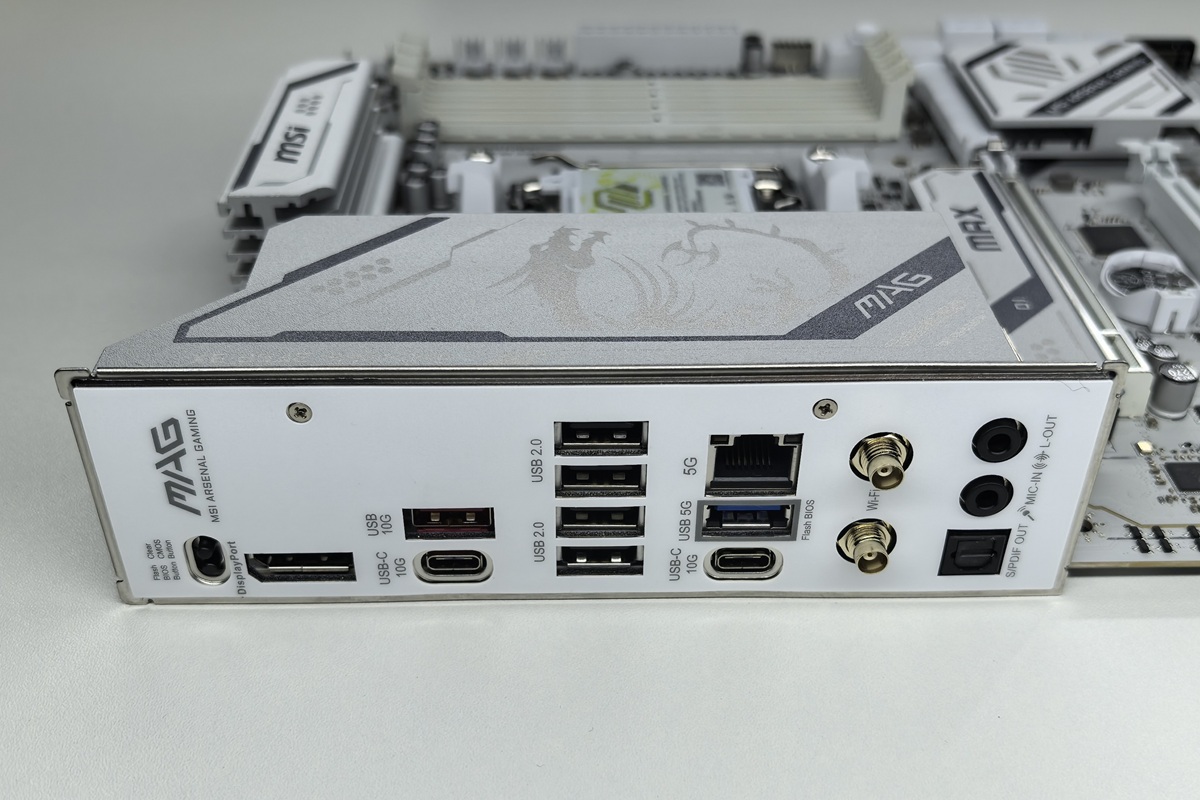

Сзади находятся:

• 1 x кнопка очистки CMOS;
• 1 x кнопка обновления BIOS;
• 1 x DisplayPort;
• 4 x USB-A 2.0 (для обновления BIOS);
• 1 x 5G LAN;
• 1 x USB-A 10 Гбит/с;
• 1 x аудиовход 3.5 для микрофона;
• 1 x аудиовыход 3.5 для наушников/акустики;
• 1 x HDMI;
• 1 x USB-A 5 Гбит/с;
• 1 x USB-C 10 Гбит/с;
• 1 x Optical Audio Out (S/PDIF);
• 1 x разъем для антенны Wi-Fi 7;
• 1 x разъем для антенны Bluetooth 5.4.

Как итог, MSI MAG B850 GAMING PLUS MAX WIFI радует не только красивым дизайном в белоснежном исполнении, но еще и мощной системой питания для современных процессоров AMD, продуманной защитой всех компонентов, эффективным охлаждением, наличием четырех слотов для PCI-e устройств с собственным питанием, трех M.2, а также массой разъемов для корпусных кулеров или СЖО, устройств с адресуемой и неадресуемой подсветкой и большим количеством USB-разъемов, некоторые из которых демонстрируют пропускную способность 10 Гбит/с. Все это дополняет поддержка Wi-Fi 7, Bluetooth 5.4 и 5G LAN.

Также хочется отметить удобные решения в виде быстросъемных креплений, выносной кнопки для простого демонтажа видеокарты, наглядные индикаторы ошибок и обозначения буквально всех разъемов и слотов, с помощью которых легко разобраться с их назначением.

Особенности

Все материнские платы MSI независимо от цены привлекают внимание массой полезных решений и инструментов. Рассматриваемая сегодня модель MSI MAG B850 GAMING PLUS MAX WIFI не является исключением.

Первое, что привлекает внимание в новинке, – это поддержка процессоров AMD Ryzen серий 9000/8000/7000 и эффективная система питания 12+2+1, которая не просто обеспечивает стабильную подачу энергии на процессор, но и позволяет безопасно его разгонять. Специально для этого в BIOS вшит целый ряд программных средств, которые упрощают эти процессы.

Кроме того, плата имеет 6-слойную структуру с увеличенным содержанием меди и имеет четыре массивных радиатора для лучшего отведения и рассеивания тепла. Это также положительно сказывается на стабильности системы как при обычном использовании, так и во время оверклокинга.

Следующий позитивный момент, о котором я упоминал ранее, – это продуманное исполнение, которое упрощает сборку системы и делает ее более безопасной. В частности, плата имеет быстросъемные крепления для накопителей, удобную выносную кнопку для демонтажа видеокарты, светодиоды ошибок, усиленную конструкцию слота PCI-e 5.0 и защитную панель для внешних портов. Кроме того, здесь серьезно поработали над электрозащитой, добавив заземление, TVS-диоды для защиты от избыточного напряжения, цельные контакты и систему защиты от подачи излишнего тока.

Говоря об охлаждении, напомню, что у данной платы есть четыре разъема для корпусных вентиляторов, один для кулера процессора и еще один для СЖО. Уже это позволяет организовать эффективное охлаждение, однако при последовательном соединении вентиляторов их количество может возрасти. Кроме того, у модели есть фирменный разъем EZ Conn (JAF_1), позволяющий одним кабелем подключить подсветку и охлаждения. При этом отдельно для подсветки имеется еще четыре разъема.

Еще одно достоинство – это широкий набор программных средств, предназначенных для разгона, контроля и оптимизации системы работы. Большинство из них вшиты в BIOS, некоторые содержатся в фирменном приложении MSI CENTER. Вдобавок к этому в работе этих инструментов участвует AI, что делает их еще эффективнее. Например, AI BOOST разгоняет нейронный процессор, повышая производительность ИИ-вычислений, FROZR AI COOLING регулирует работу вентиляторов и контролирует нагрев системы, AI LAN MANAGER улучшает работу сети, а AI ENGINE оптимизирует работу ПК в целом. К прочим инструментам относятся GAME BOOST для разгона процессора и EXPO и A-XMP для увеличения производительности ОЗУ. В последнем случае используется еще и технология MEMORY BOOST для отслеживания ее стабильности.

Всё вышеперечисленное дополняют возможность установки ОЗУ DDR5 объемом до 256 ГБ с максимальной частотой 8200 МГц, поддержка PCI-e 5.0 с максимальной скоростью передачи данных до 128 Гб/с, три слота для памяти M.2, а также Wi-Fi 7, Bluetooth 5.4 и скоростные интерфейсы.

Программное обеспечение и BIOS

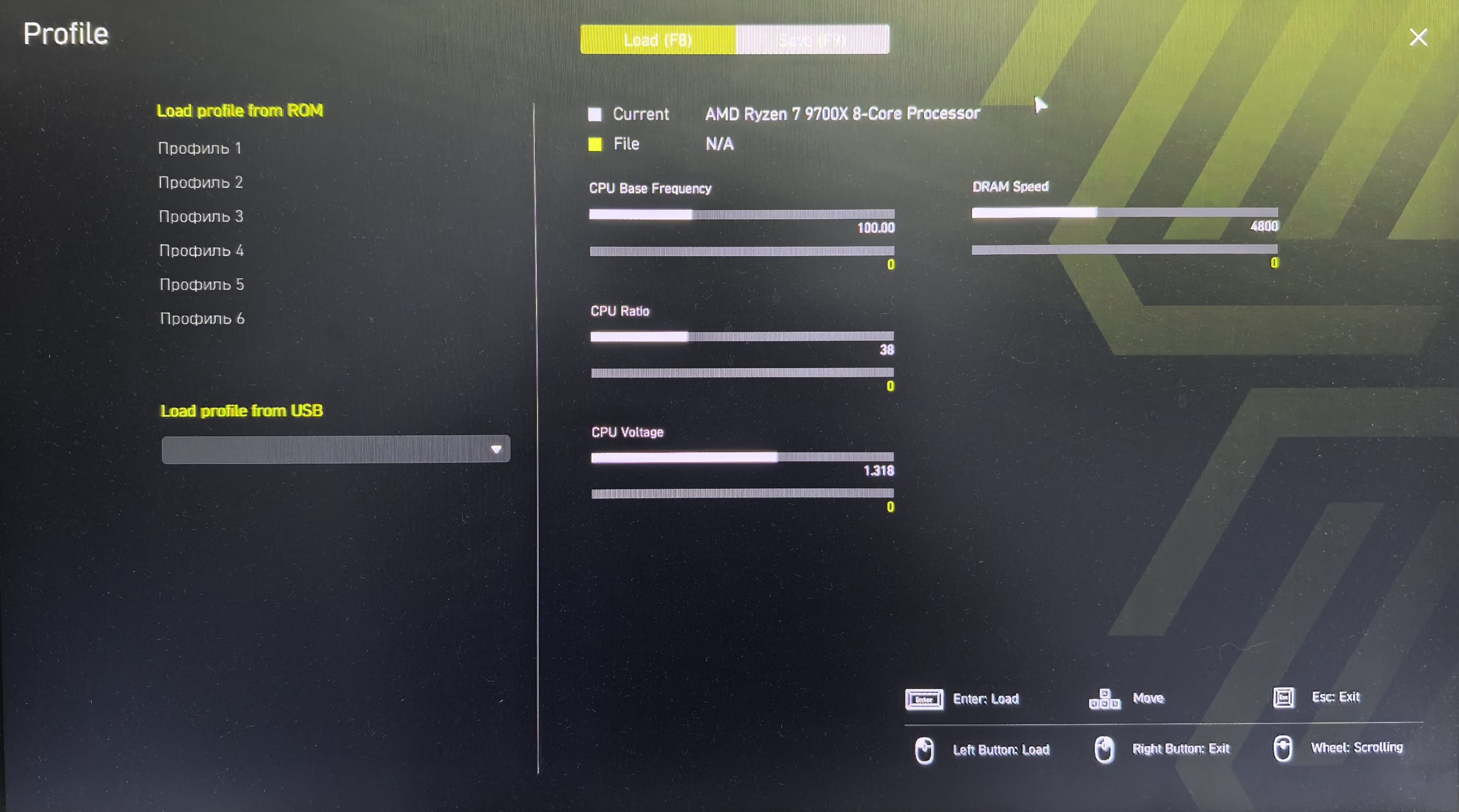

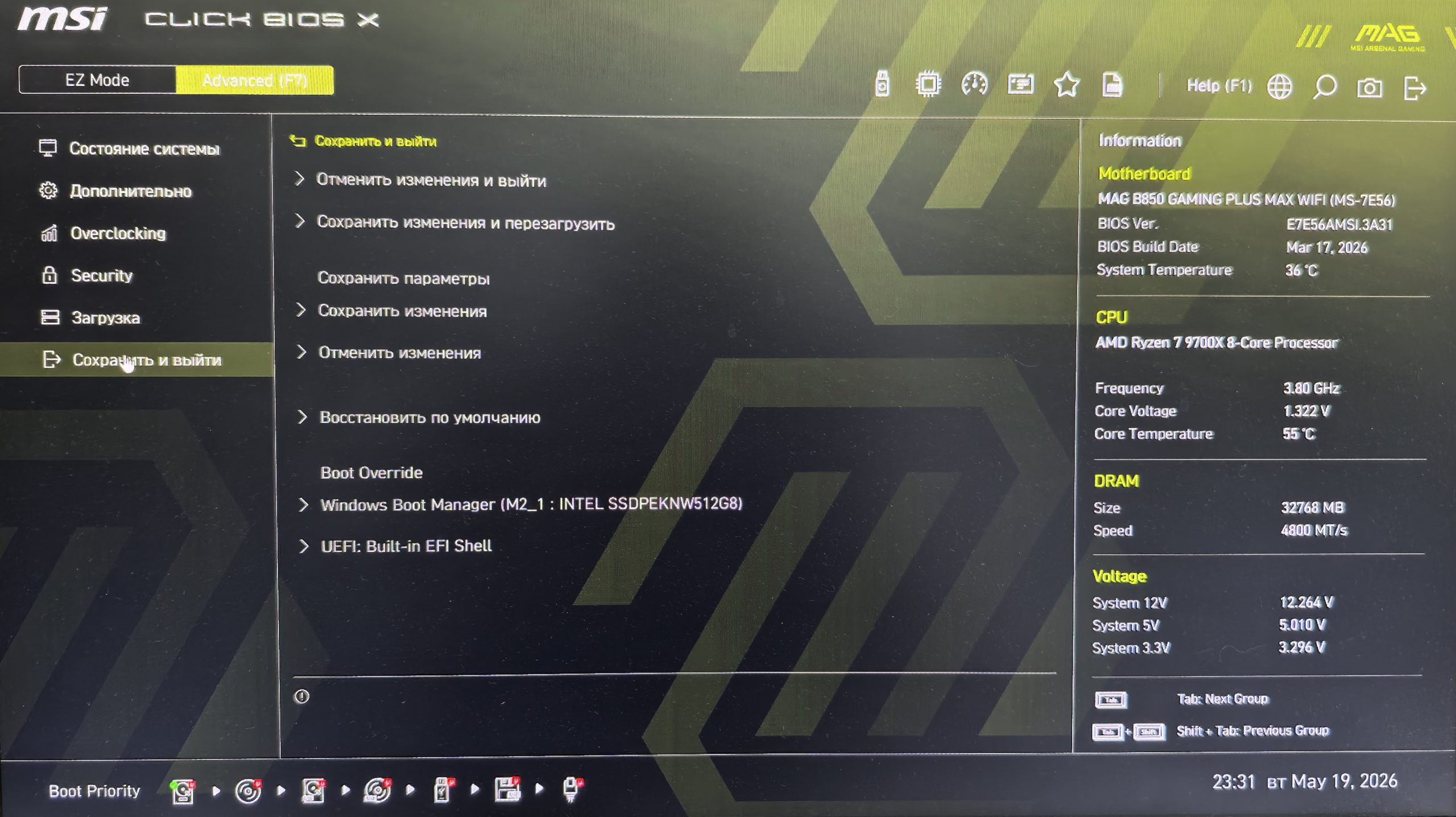

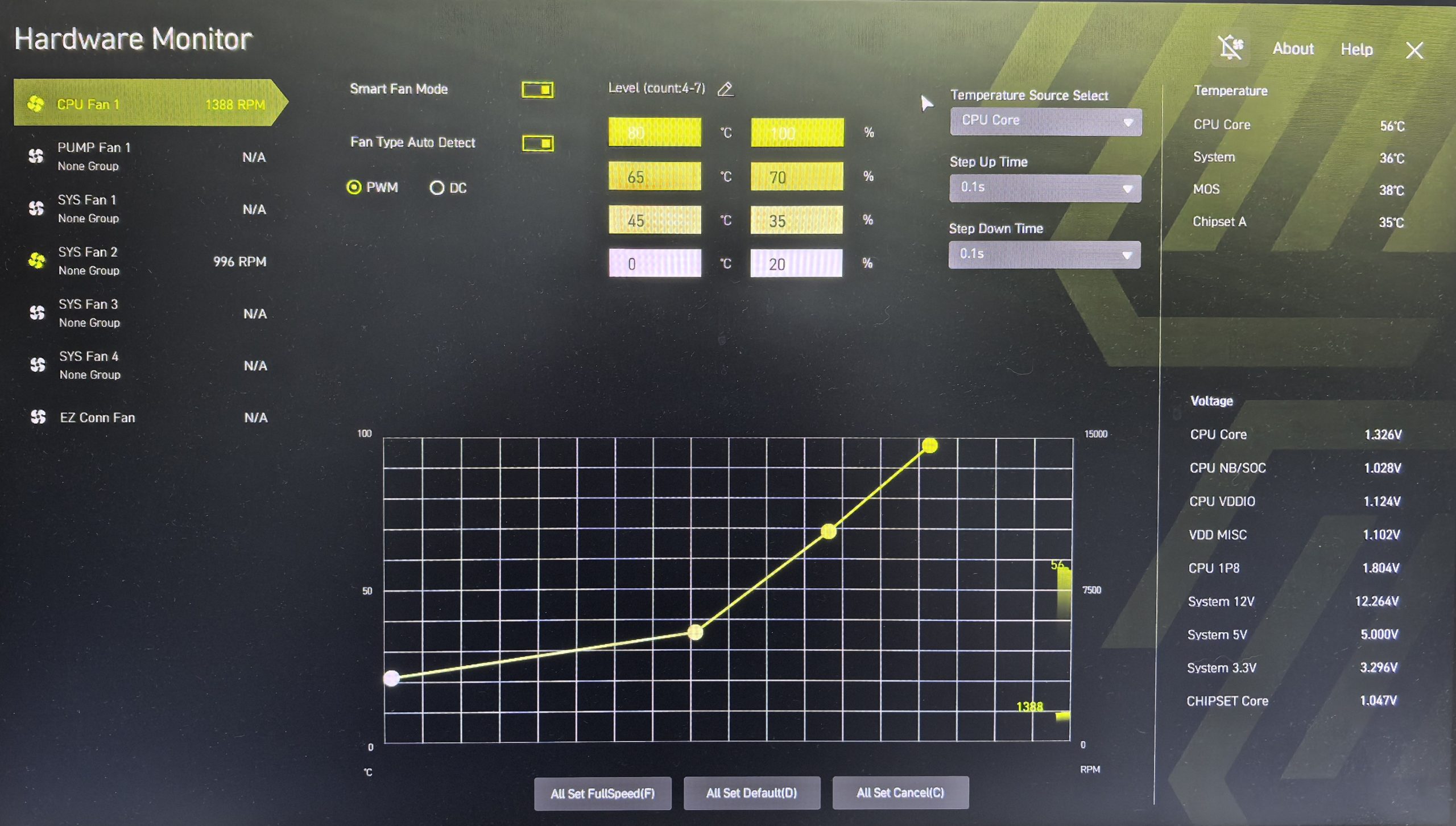

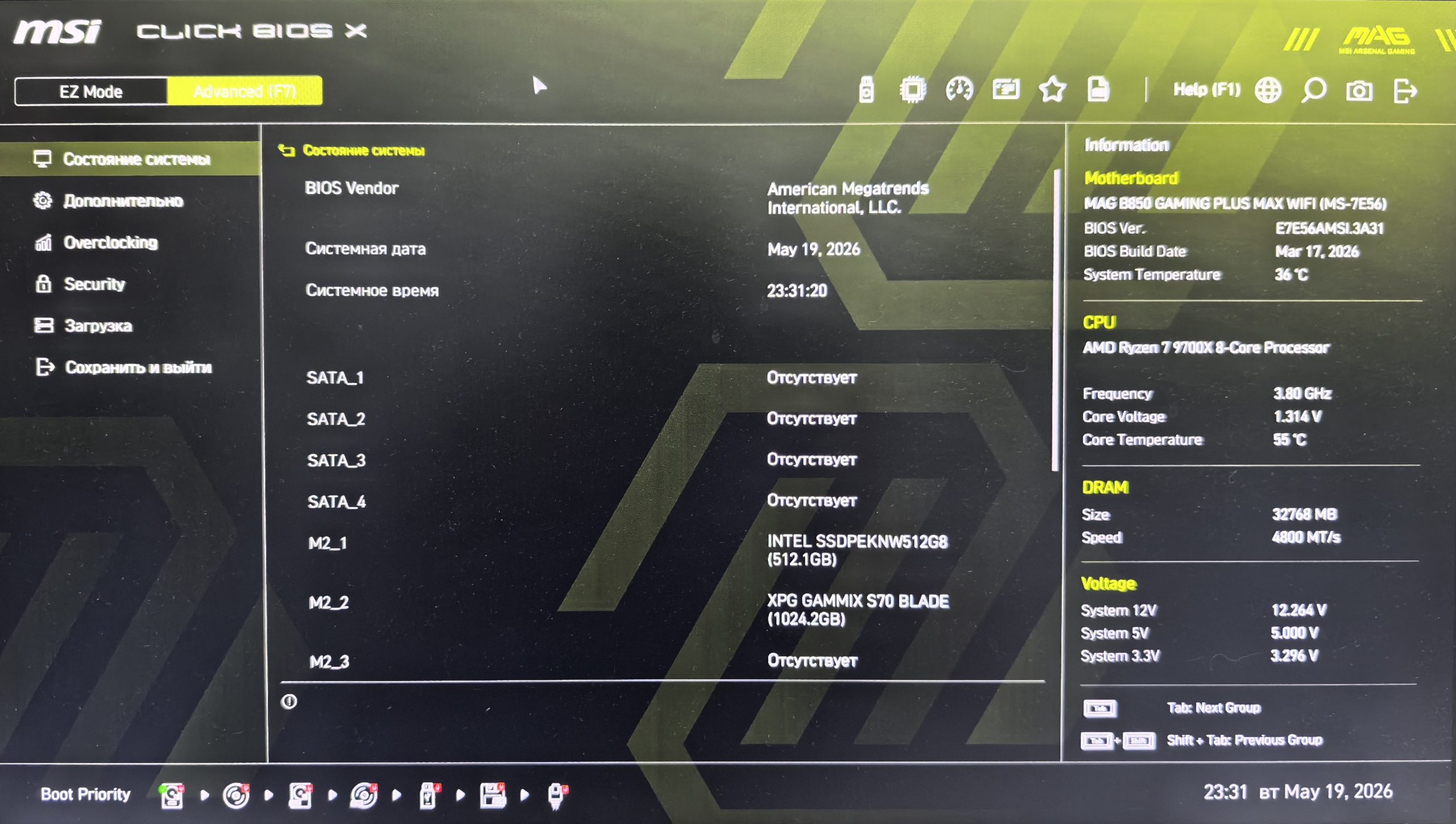

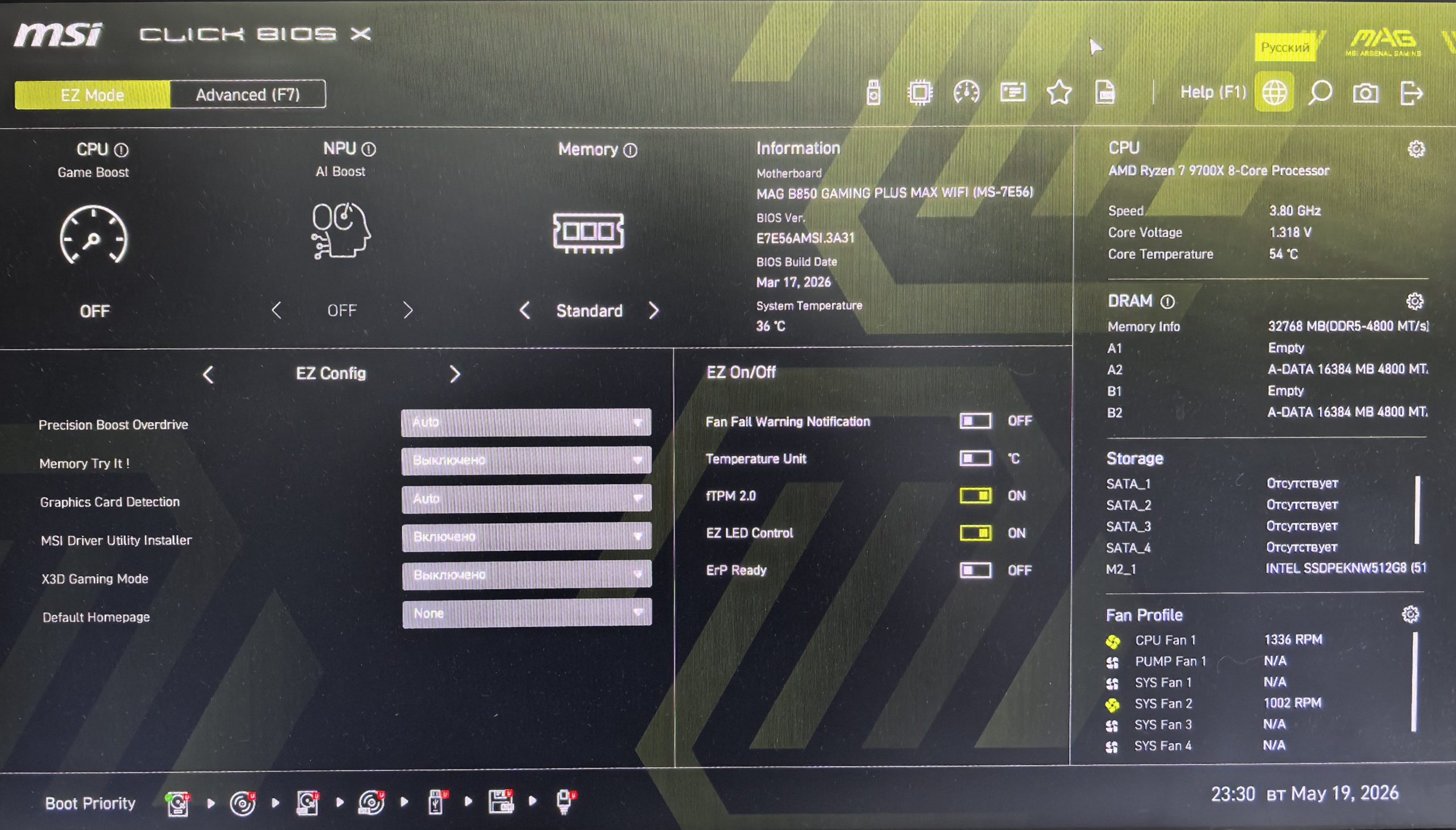

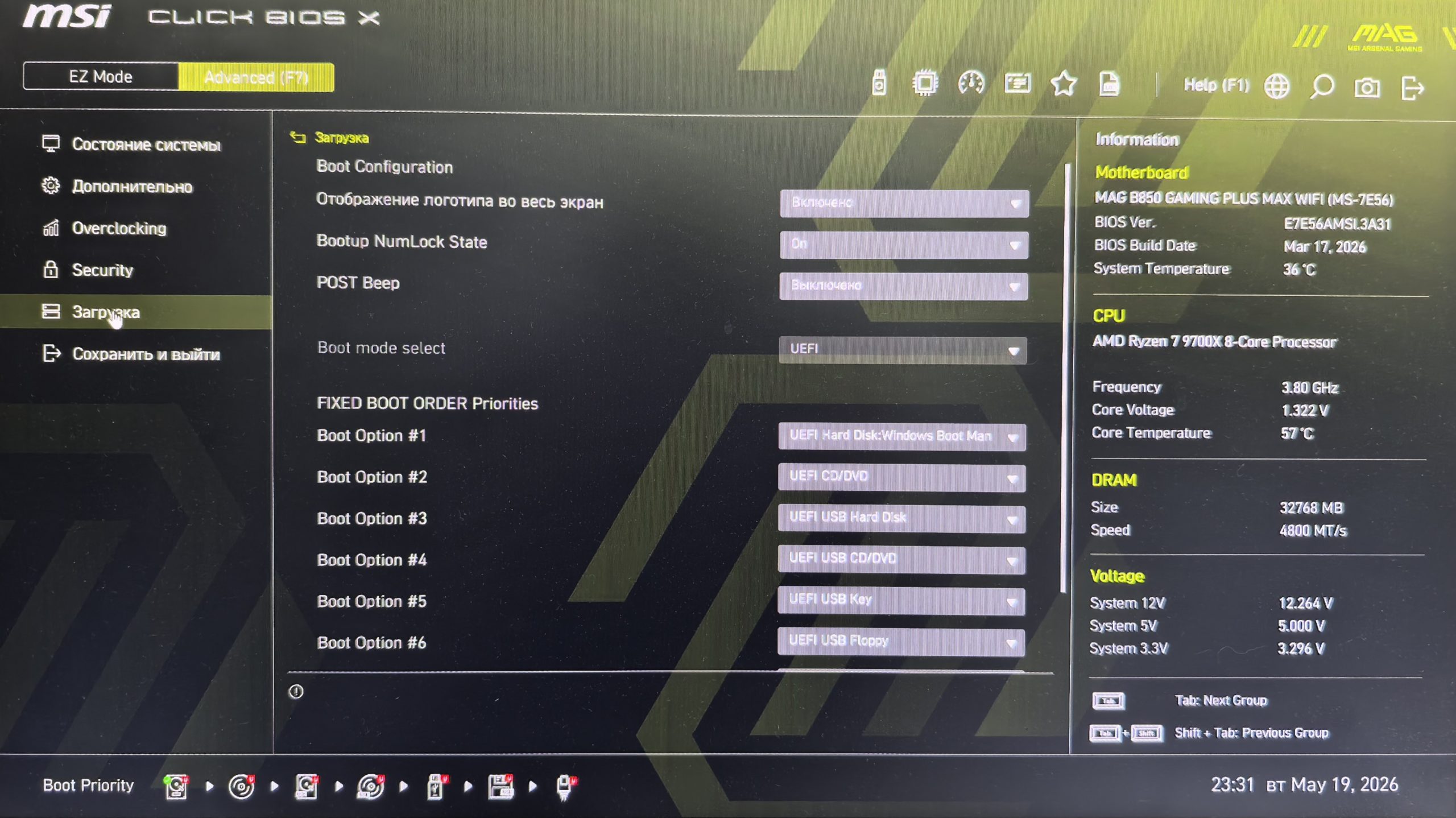

MSI MAG B850 GAMING PLUS MAX WIFI относится к актуальным платам компании, поэтому и BIOS ей достался самый современный — CLICK BIOS X с полным набором возможностей и удобным интерфейсом, с которым легко разобраться.

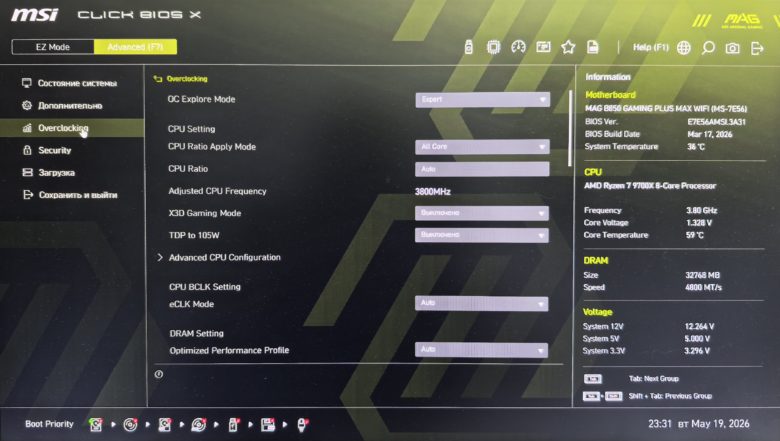

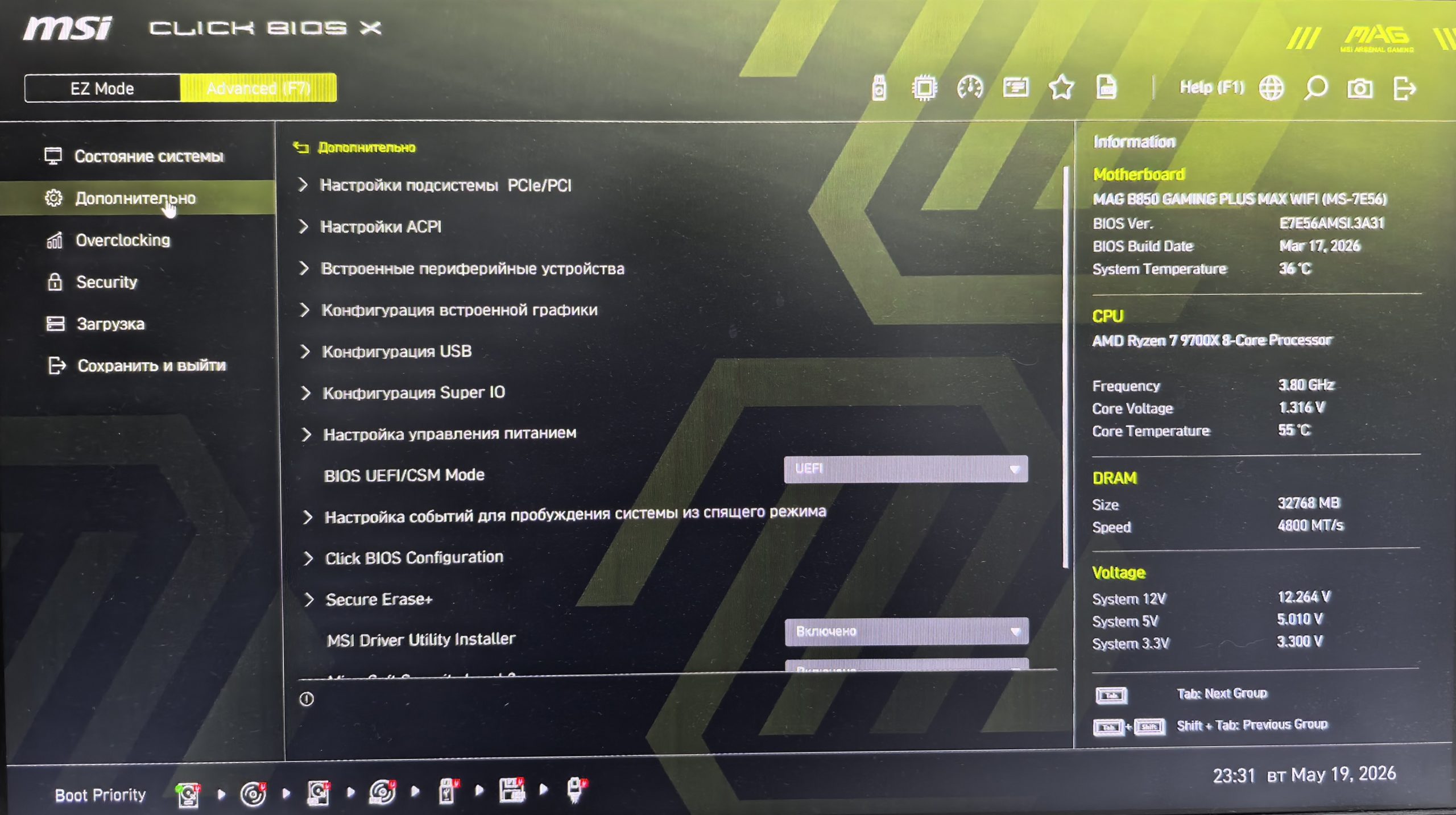

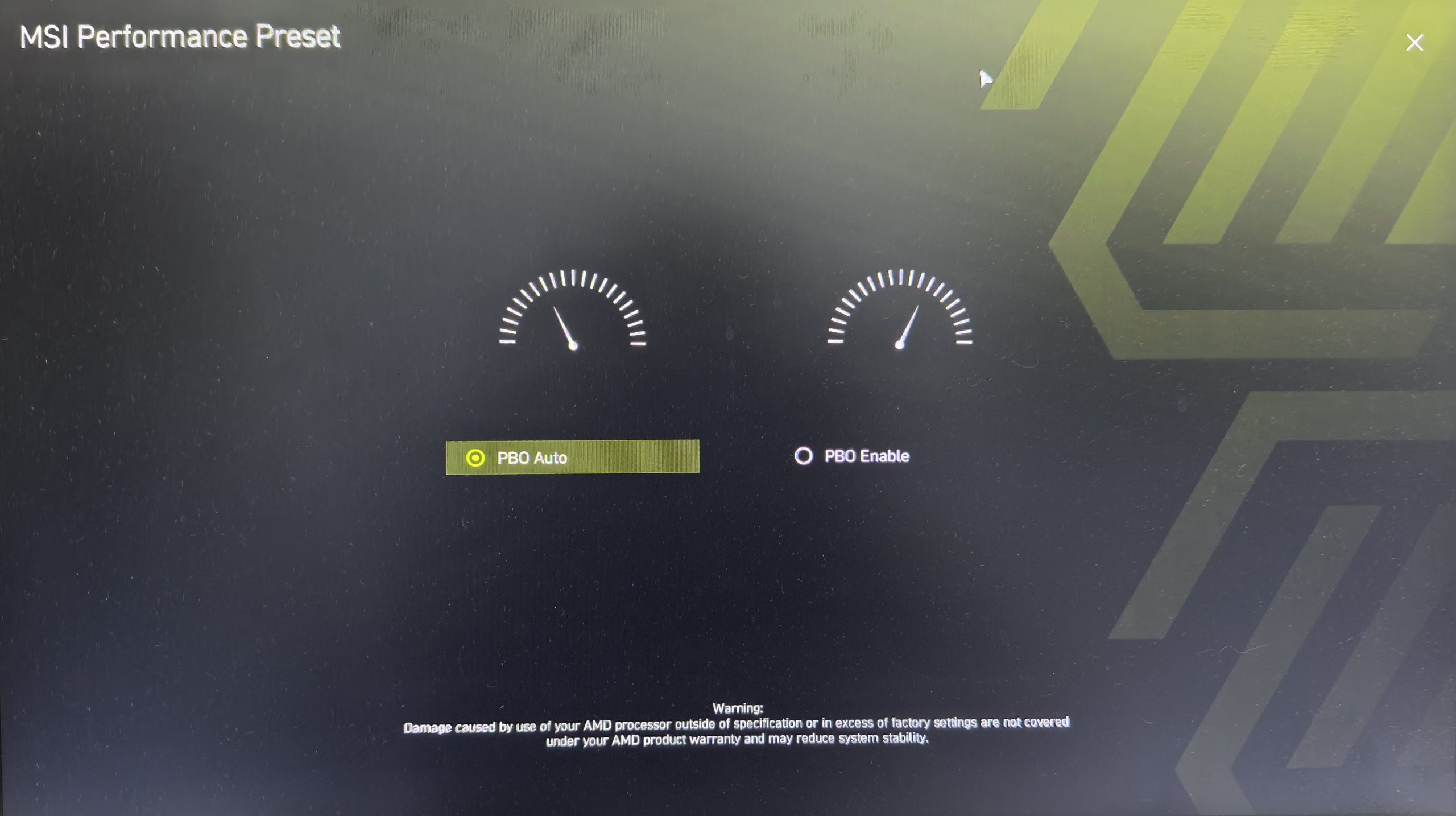

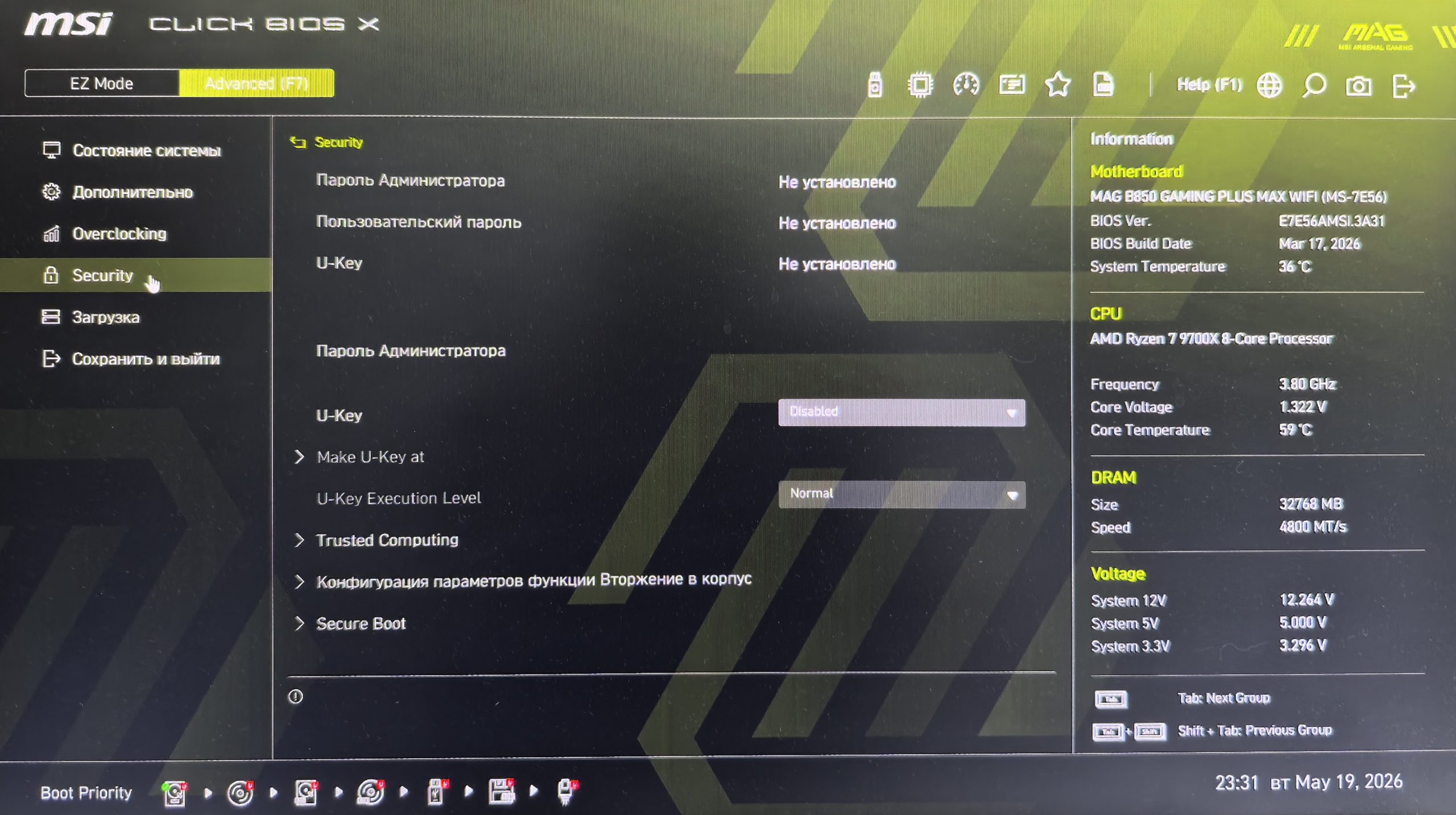

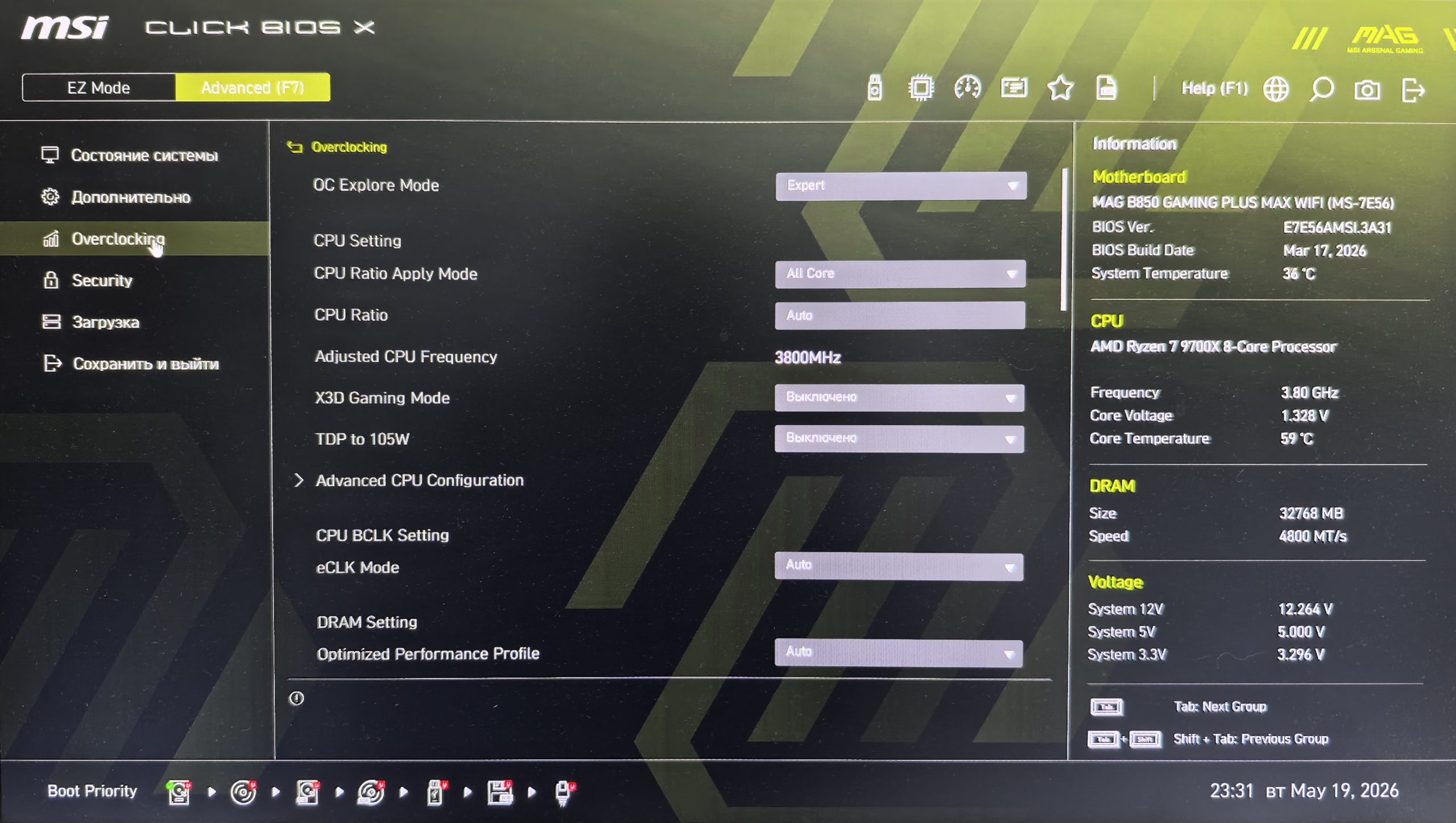

В частности, пользователей ждут два основных раздела — Advanced и Overclocking. Соответственно, Advanced содержит «базовые» настройки платы, Overclocking – «продвинутые» для разгона ПК. Кроме того, можно отметить возможность создать несколько профилей с разными установками для быстрого переключения между ними и системный монитор для отслеживания показателей.

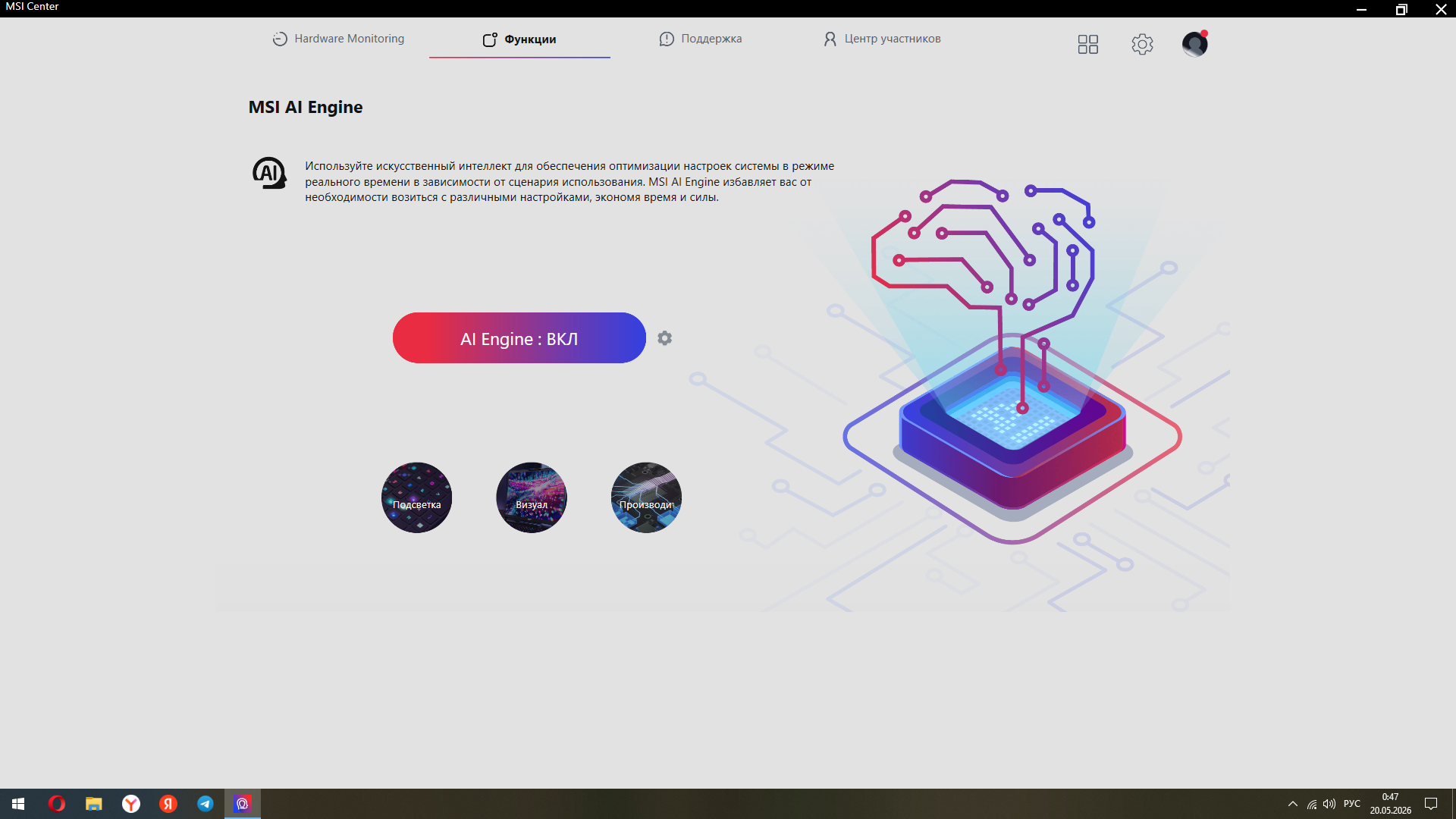

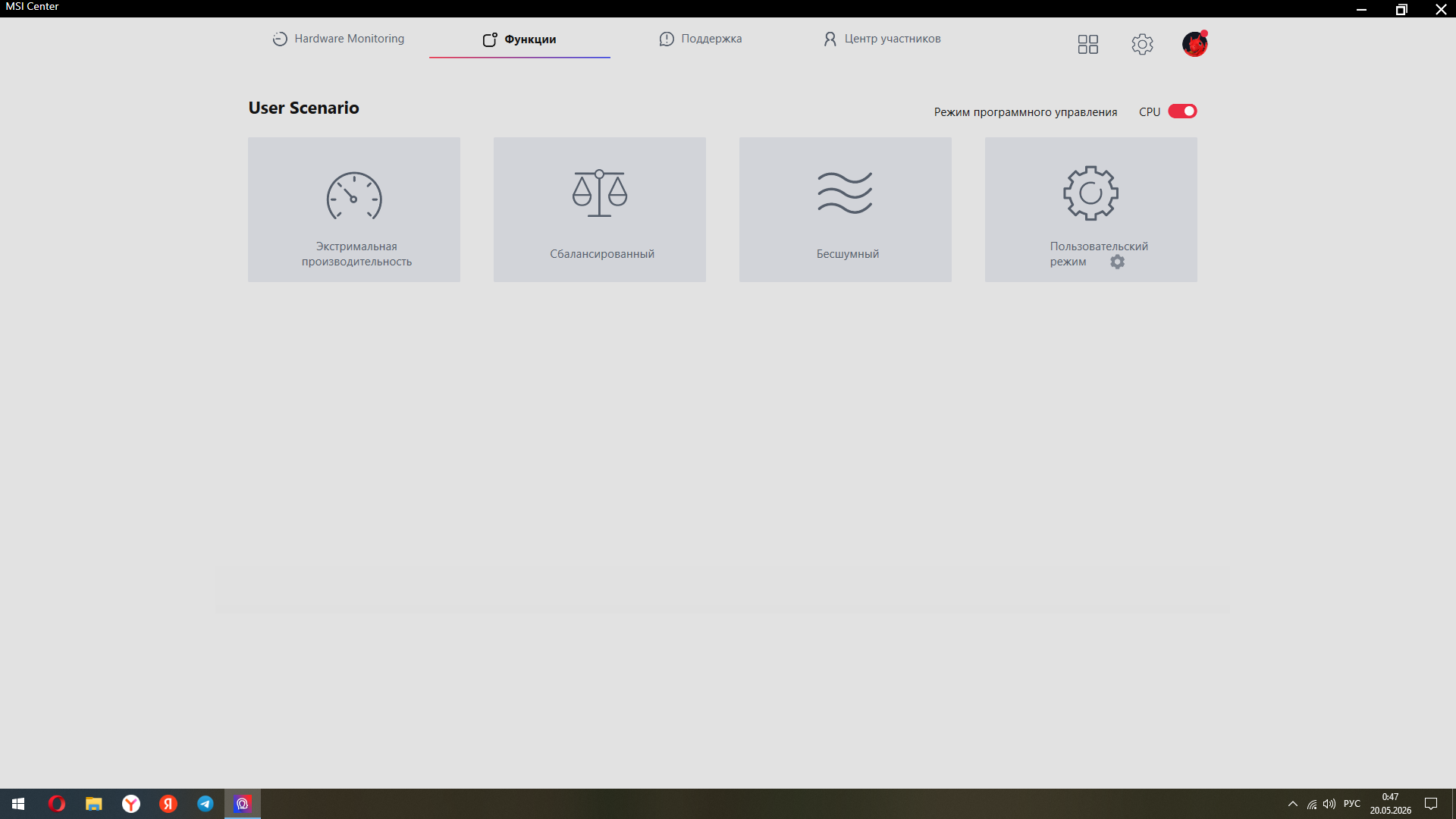

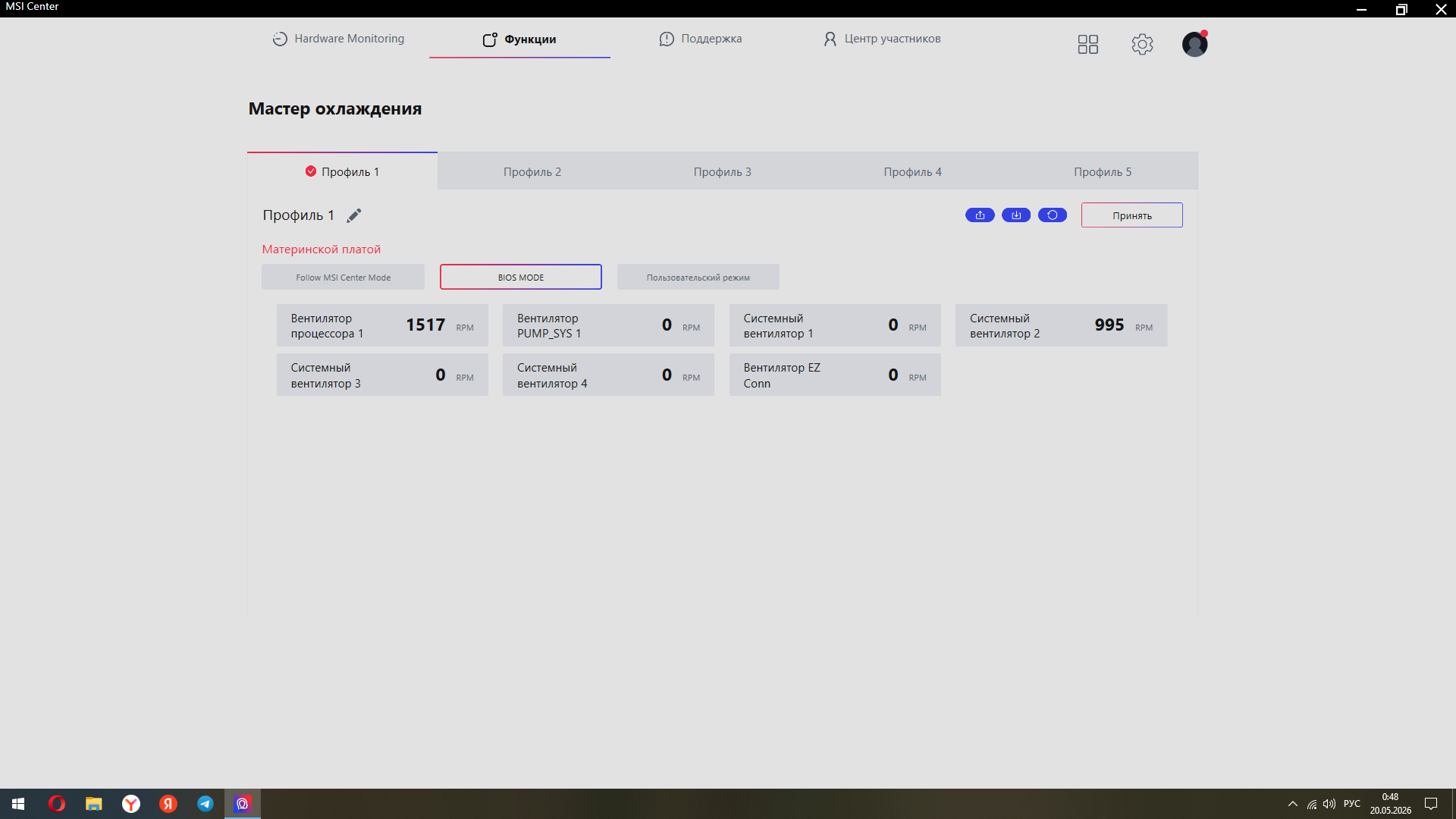

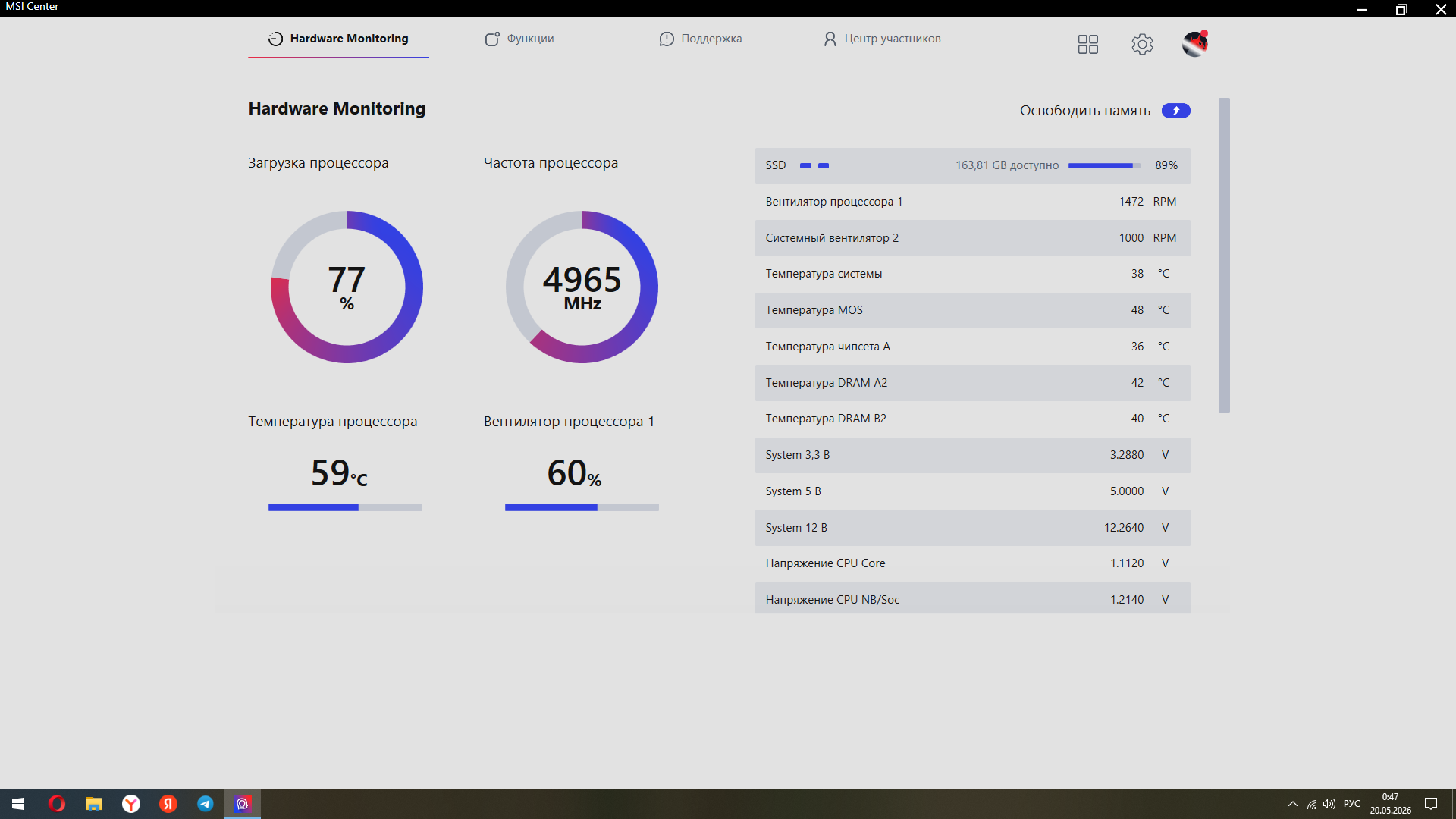

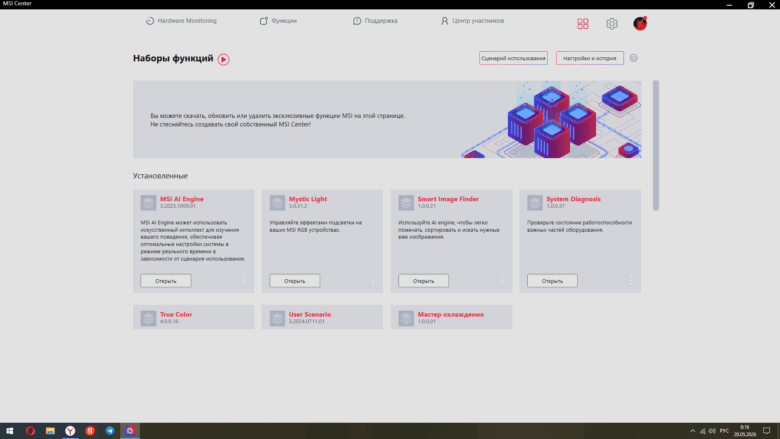

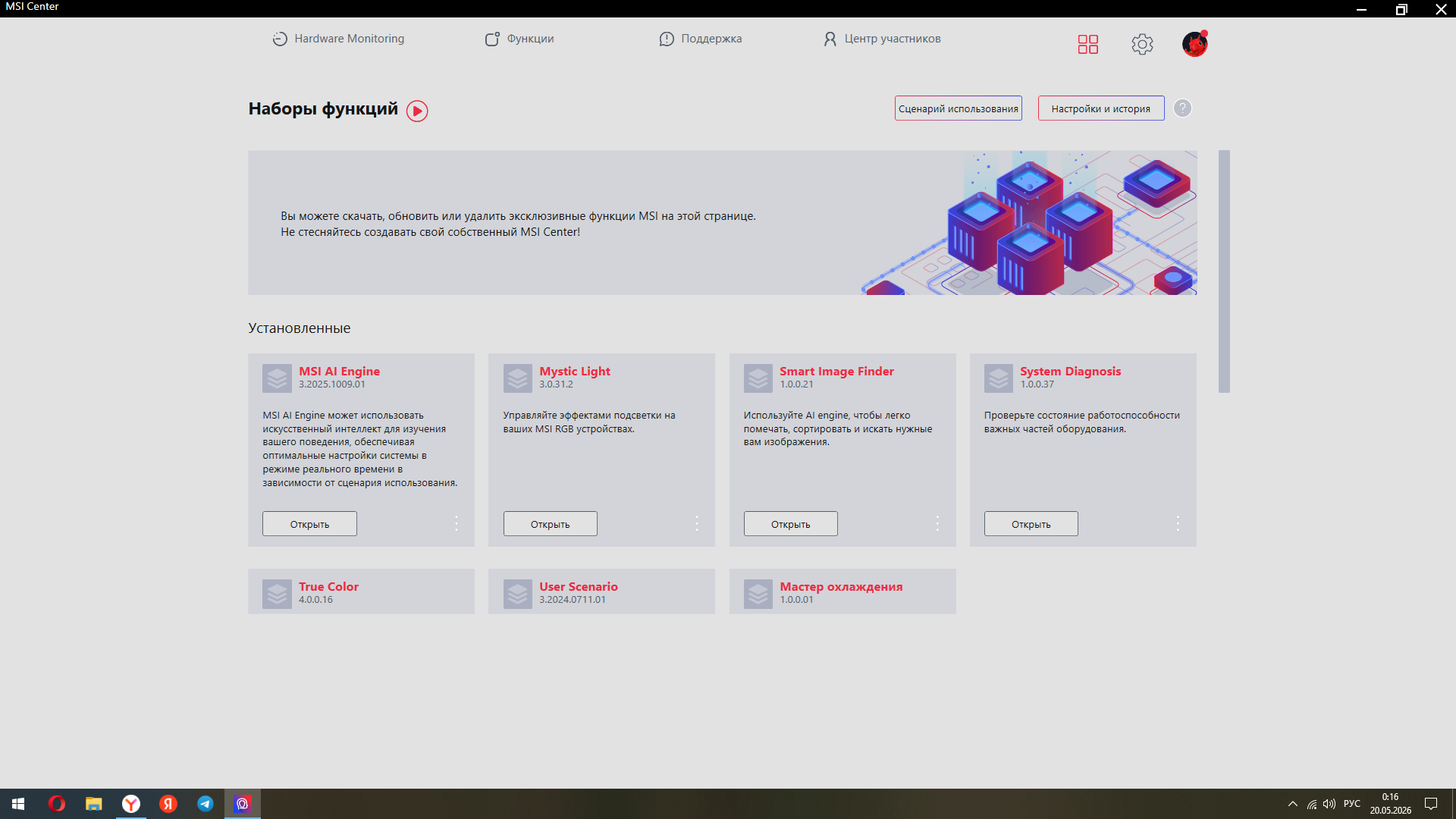

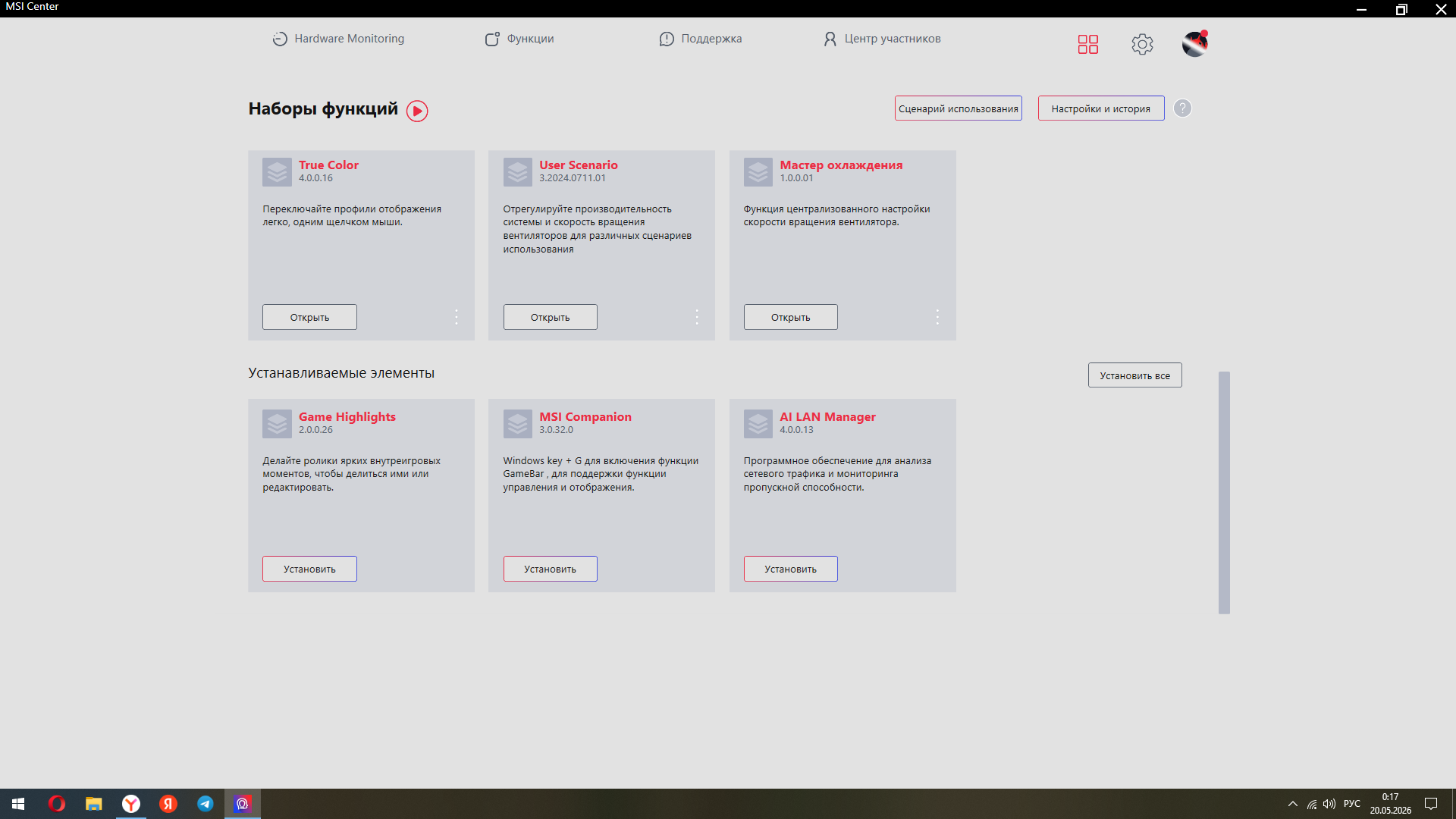

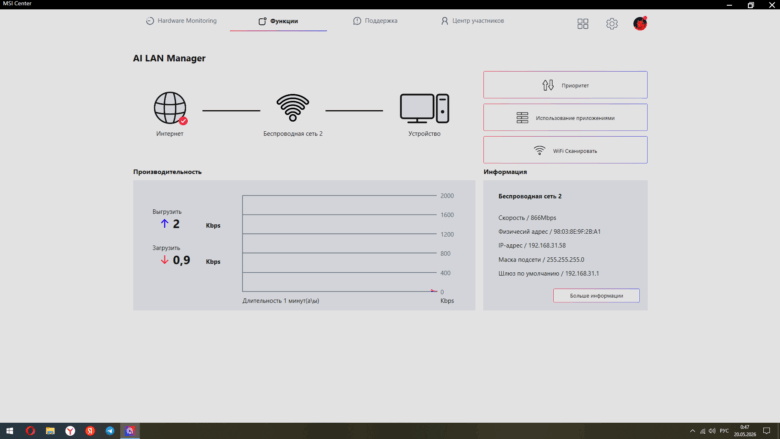

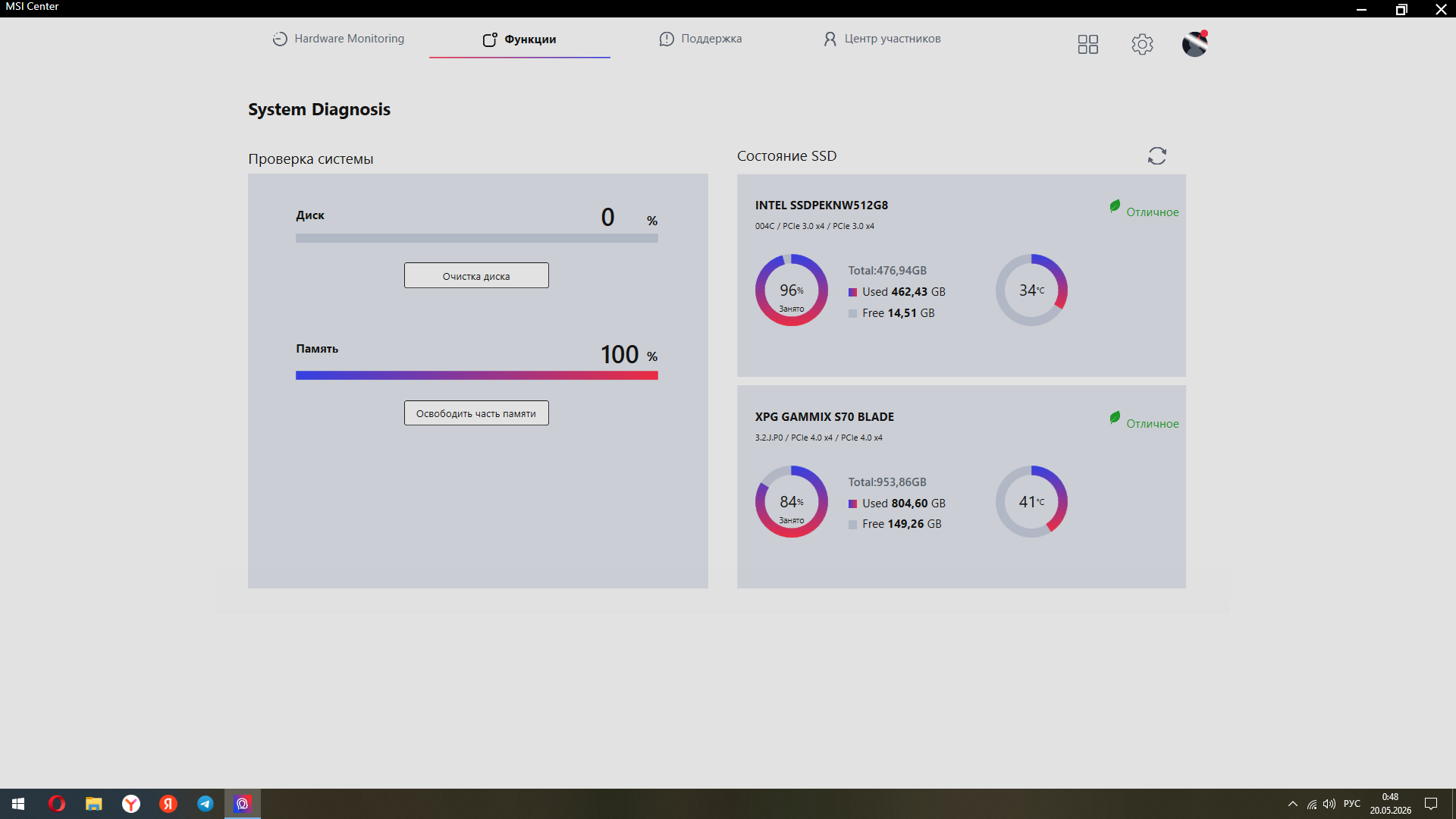

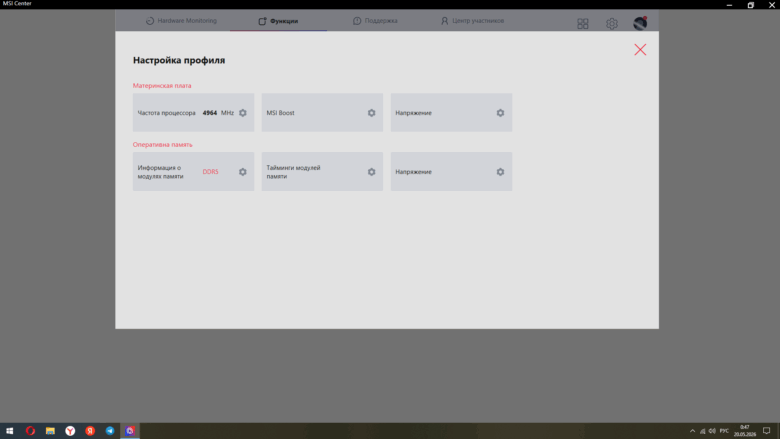

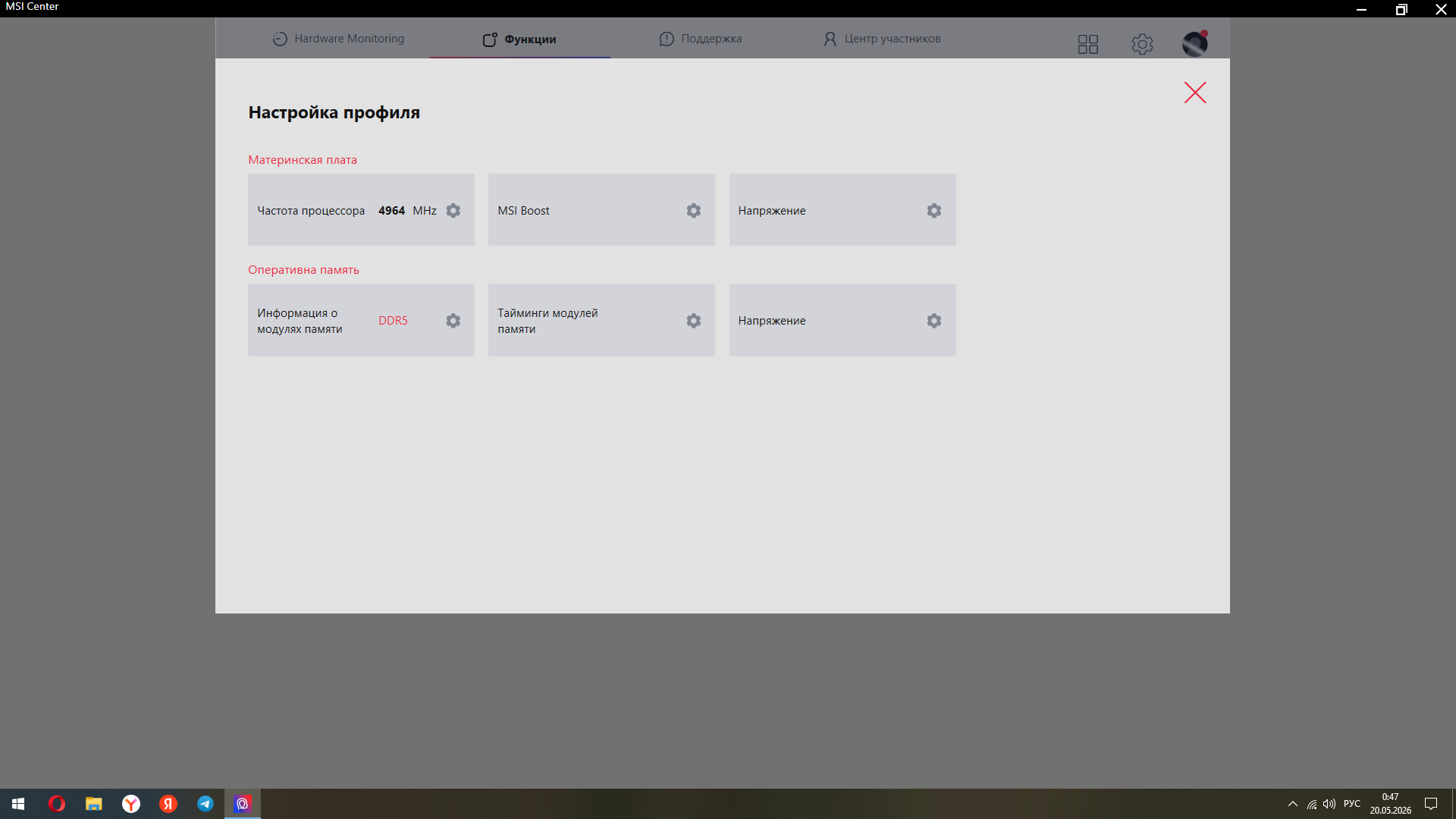

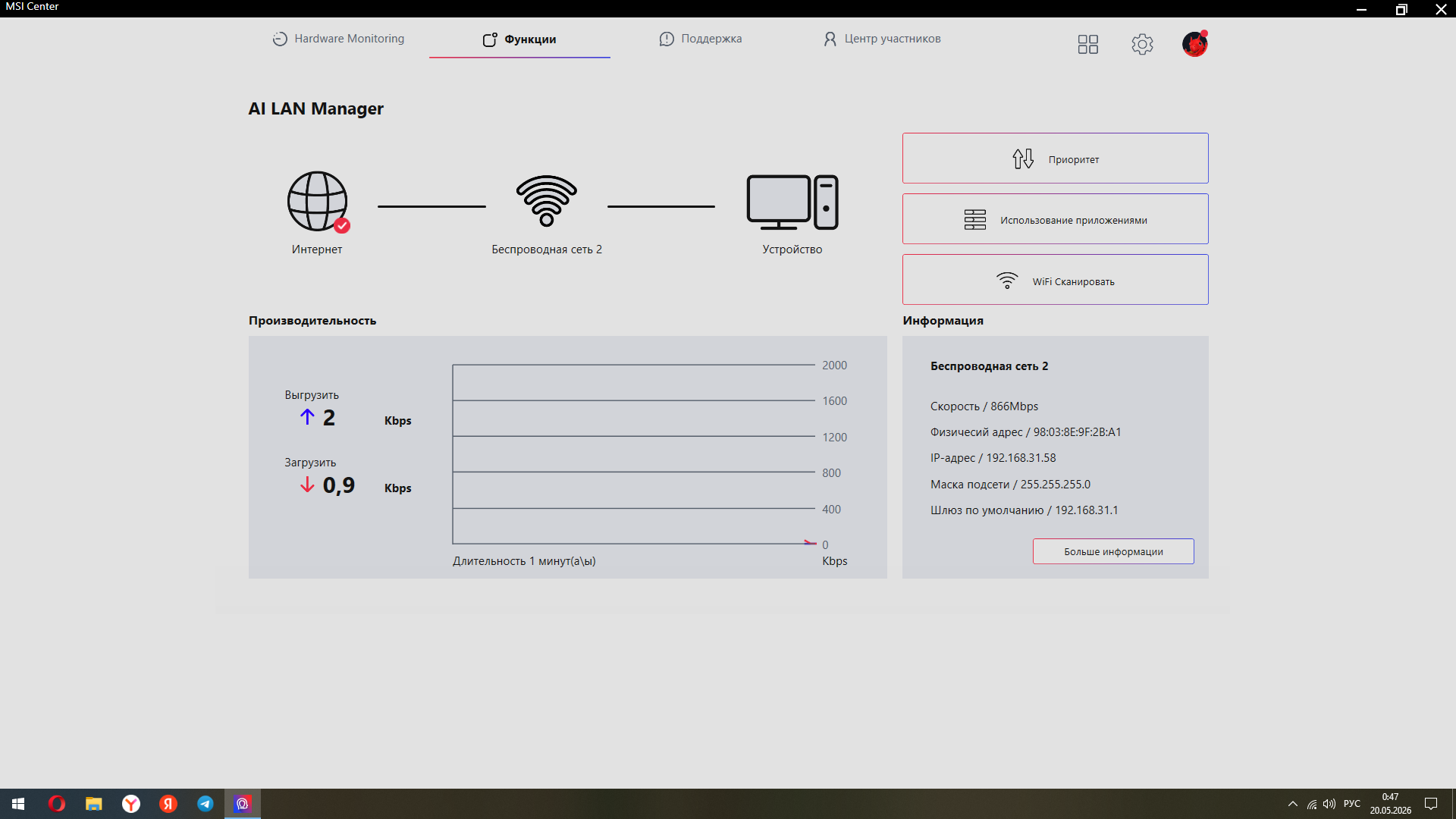

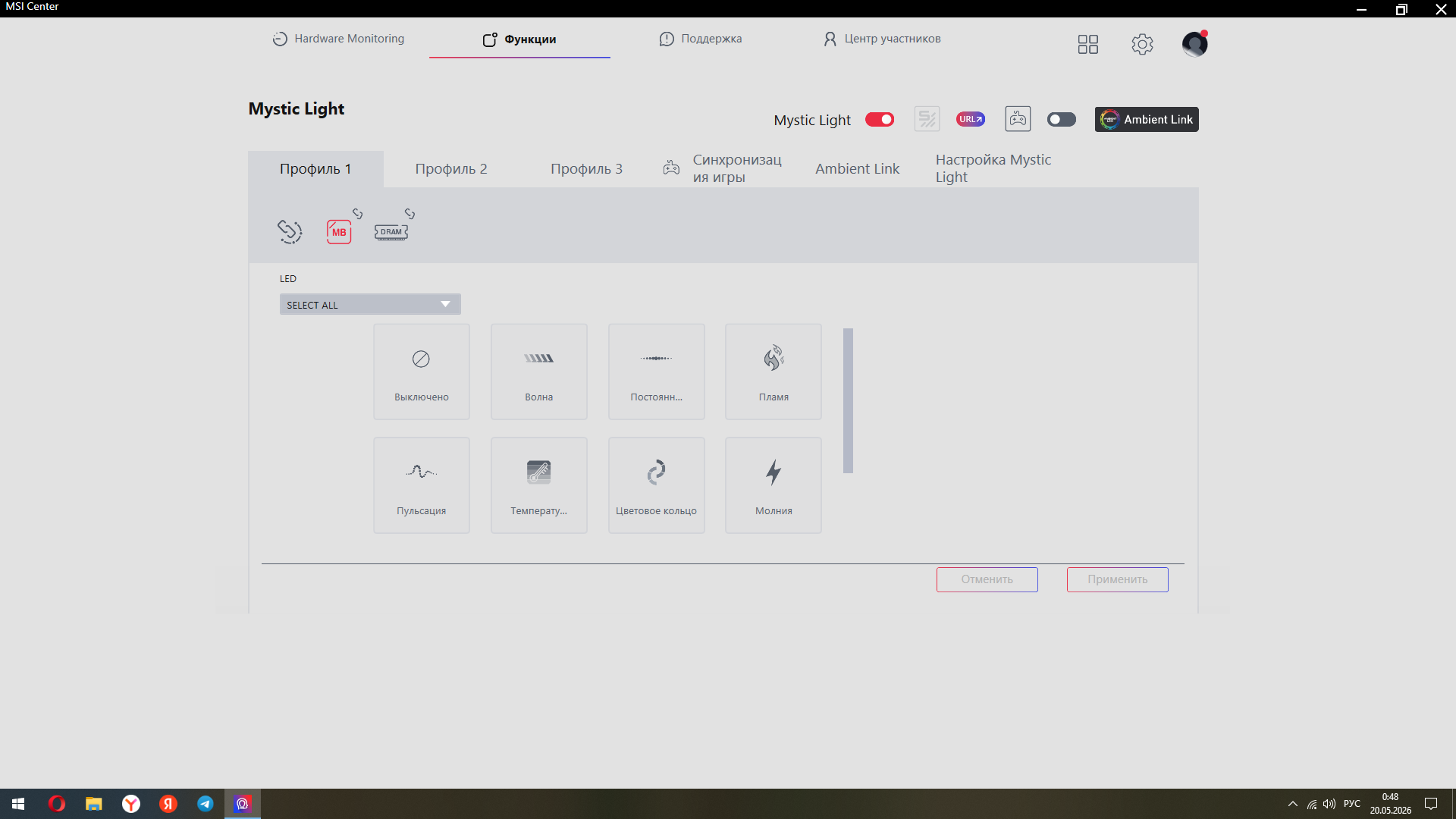

Помимо BIOS для управления материнской платой, прочими комплектующими и периферией компанией предусмотрено приложение MSI CENTER. О нем, как и о BIOS, я рассказывал в наших предыдущих обзорах, поэтому повторно останавливаться на них не будем.

Тестирование

Подключение MSI MAG B850 GAMING PLUS MAX WIFI осуществляется легко, что неудивительно с учетом продуманной конструкции и информативной маркировки всех разъемов. Сразу после сборки ПК вы сможете приступить к ее использованию, не обновляя BIOS. Если же такая возможность возникнет, то сделать это будет просто, в том числе за счет соответствующей кнопки на тыльной стороне платы и возможности использовать для этих целей флешку.

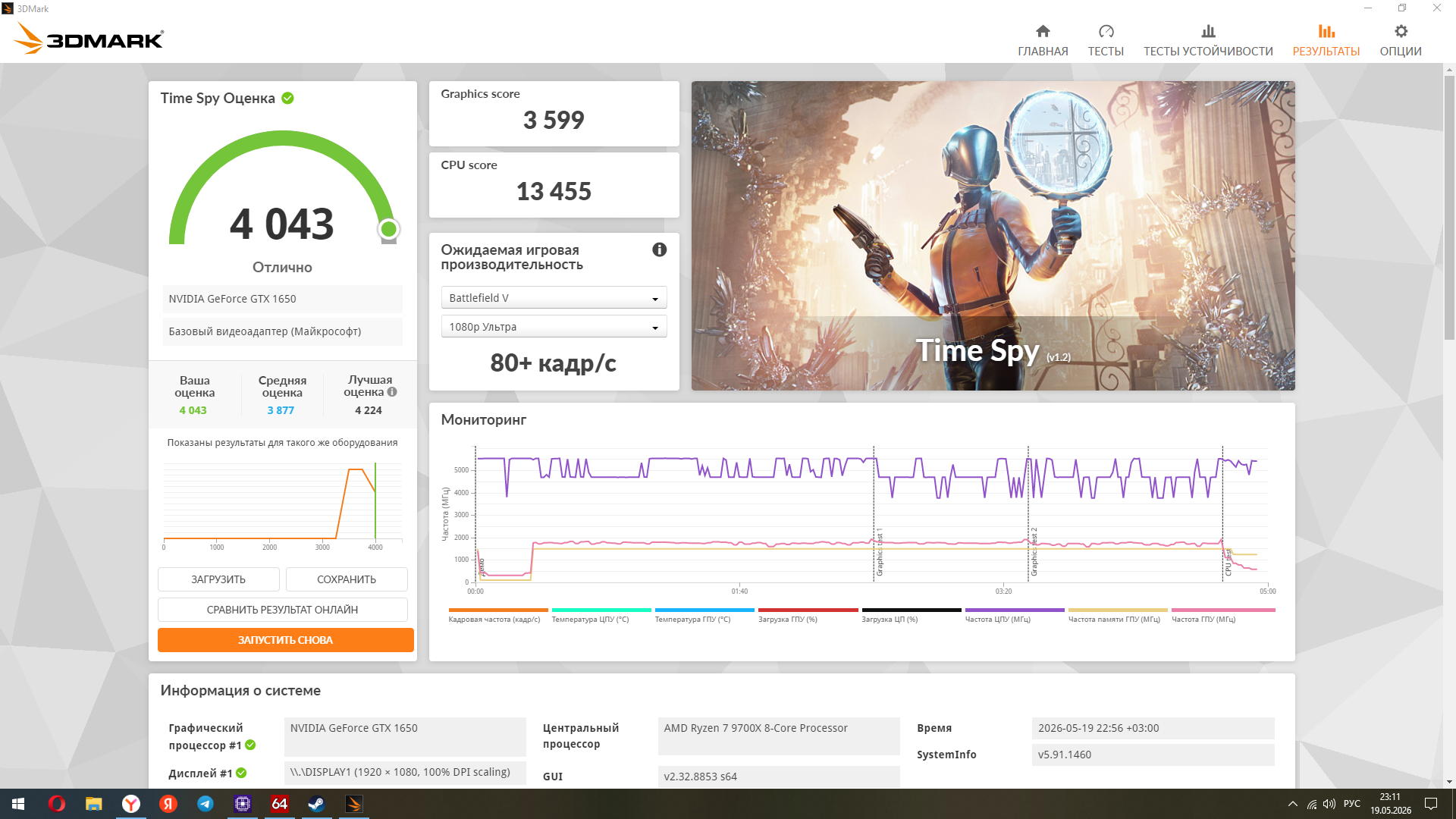

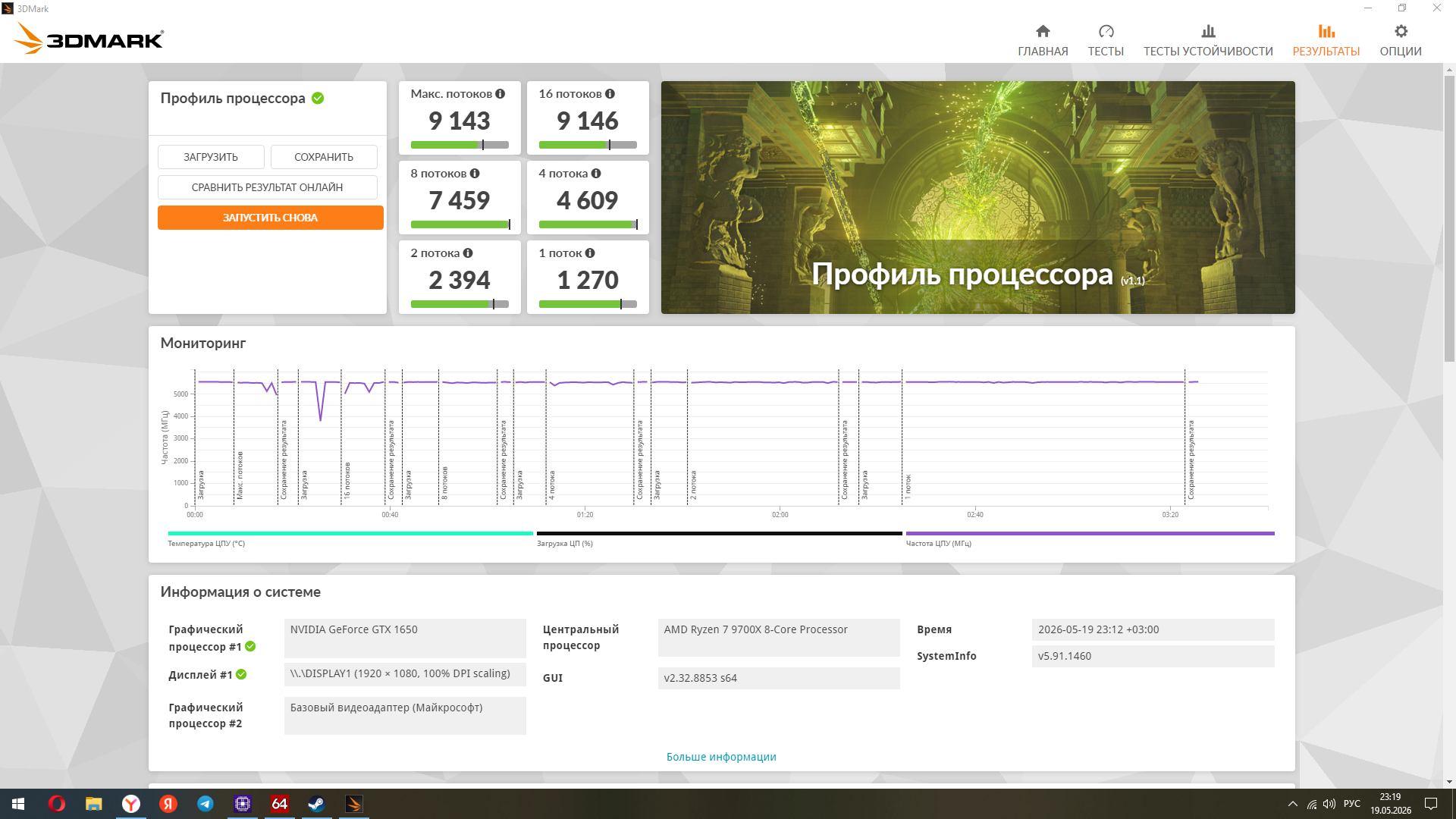

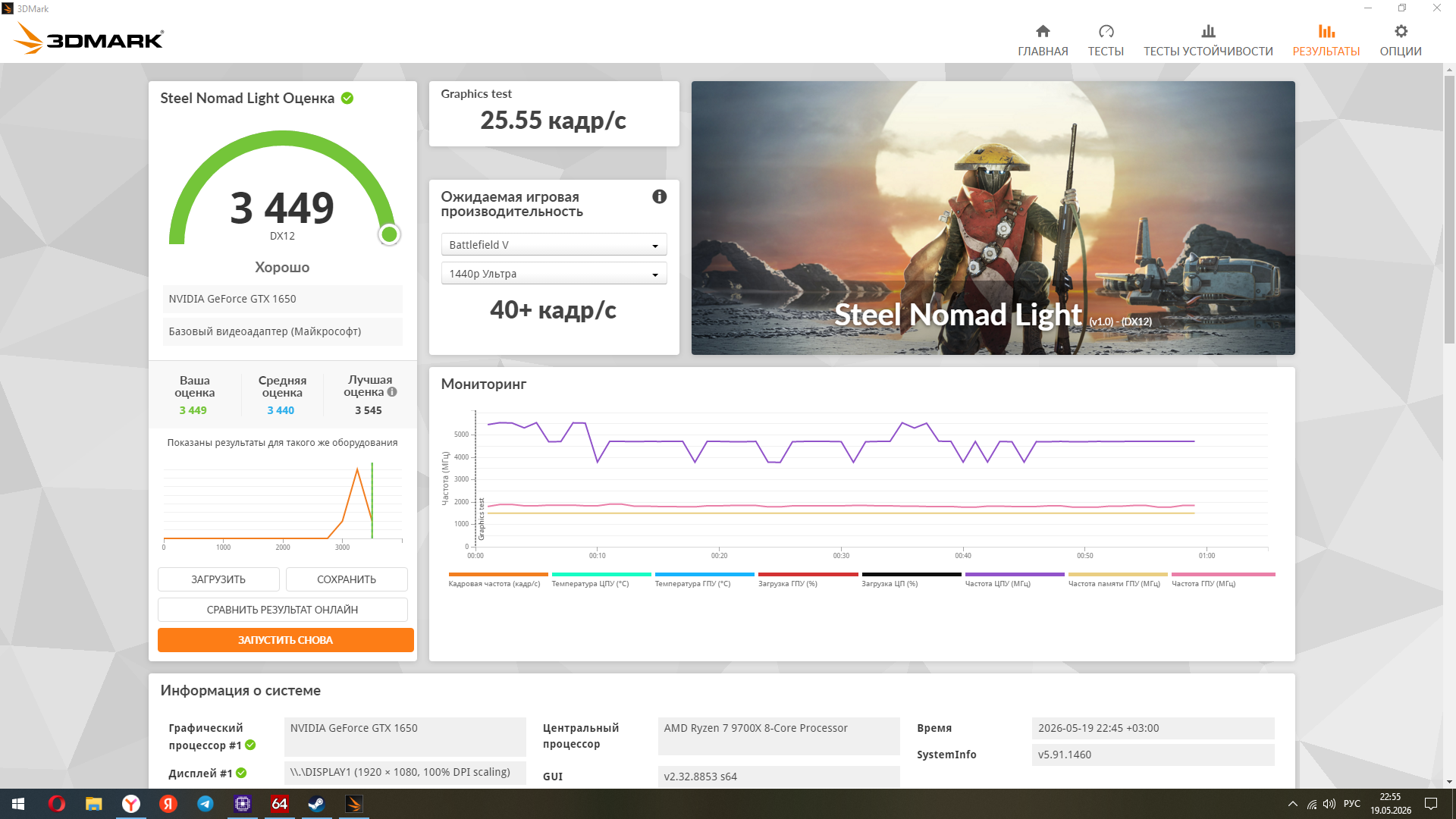

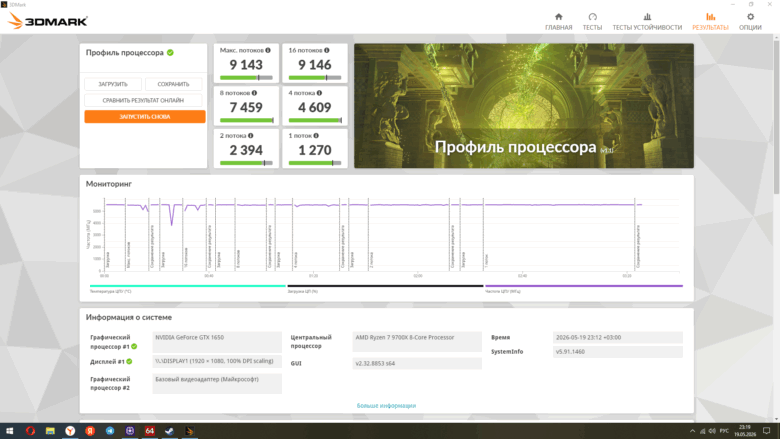

Для проверки возможностей платы проведем серию тестов. В моем случае используются процессор AMD Ryzen 7 9700X, видеокарта NVIDIA GeForce GTX 1650, 32 ГБ ОЗУ XPG Lancer Blade DDR5-6000 RGB и 1 ТБ ПЗУ XPG Gammix S70 Blade. Сразу отмечу, что предварительно в BIOS я активировал режим CPU Game Boost, т. е. использовал встроенное средство для разгона процессора. Результаты получились не очень высокие, но виной тому явно стала слабая видеокарта NVIDIA GeForce GTX 1650. Процессор же смог продемонстрировал отличные оценки, что было ожидаемо от комбинации материнской платы MSI MAG B850 GAMING PLUS MAX WIFI и процессора AMD Ryzen 7 9700X.

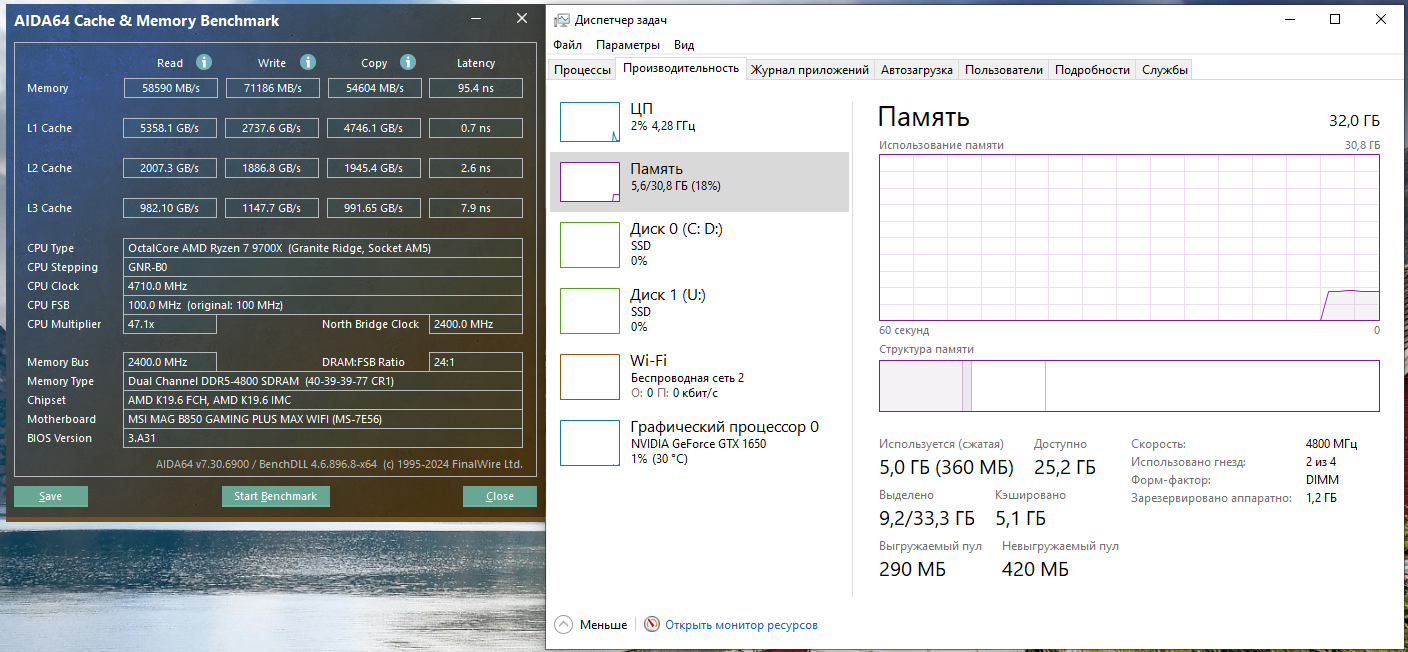

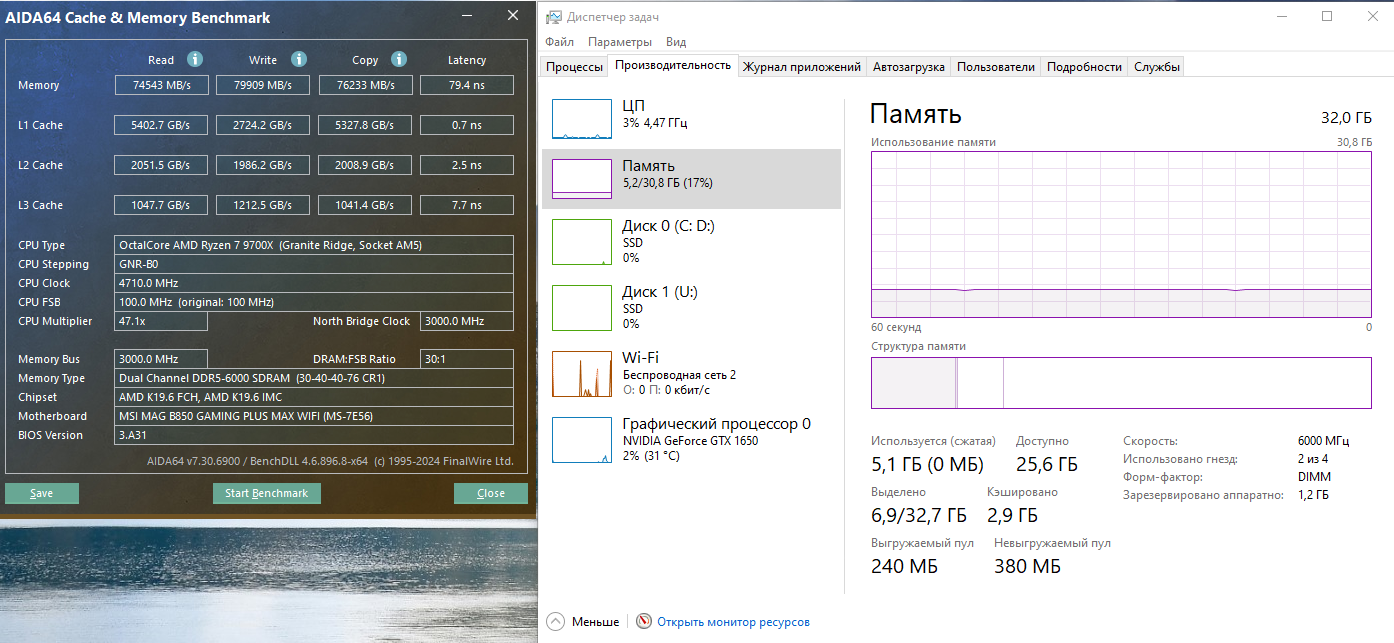

Второй этап оценки возможностей – это разгон ОЗУ. В моем ПК установлена память XPG Lancer Blade DDR5-6000 RGB с частотой 4800 МГц в базовом режиме и 6000 МГц при разгоне в виде двух планок по 16 ГБ. Для увеличения производительности я использовал встроенный инструмент EXPO1. Соответственно, первый скриншот – это базовая скорость, второй – разогнанная. Во втором случае скорость выше, т.е. MSI MAG B850 GAMING PLUS MAX WIFI действительно позволяет ускорить память.

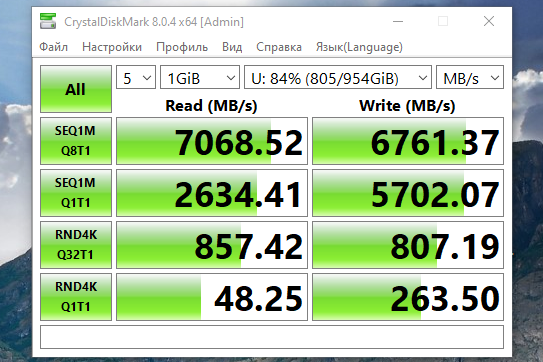

Также замеряем скорость чтения/записи ПЗУ. У меня установлен накопитель XPG Gammix S70 Blade объемом 1 ТБ. Паспортные значения его скорости составляют 7400 МБ/с и 6800 МБ/с для чтения и записи соответственно. Полученные результаты показывают, что плата скорость «не режет».

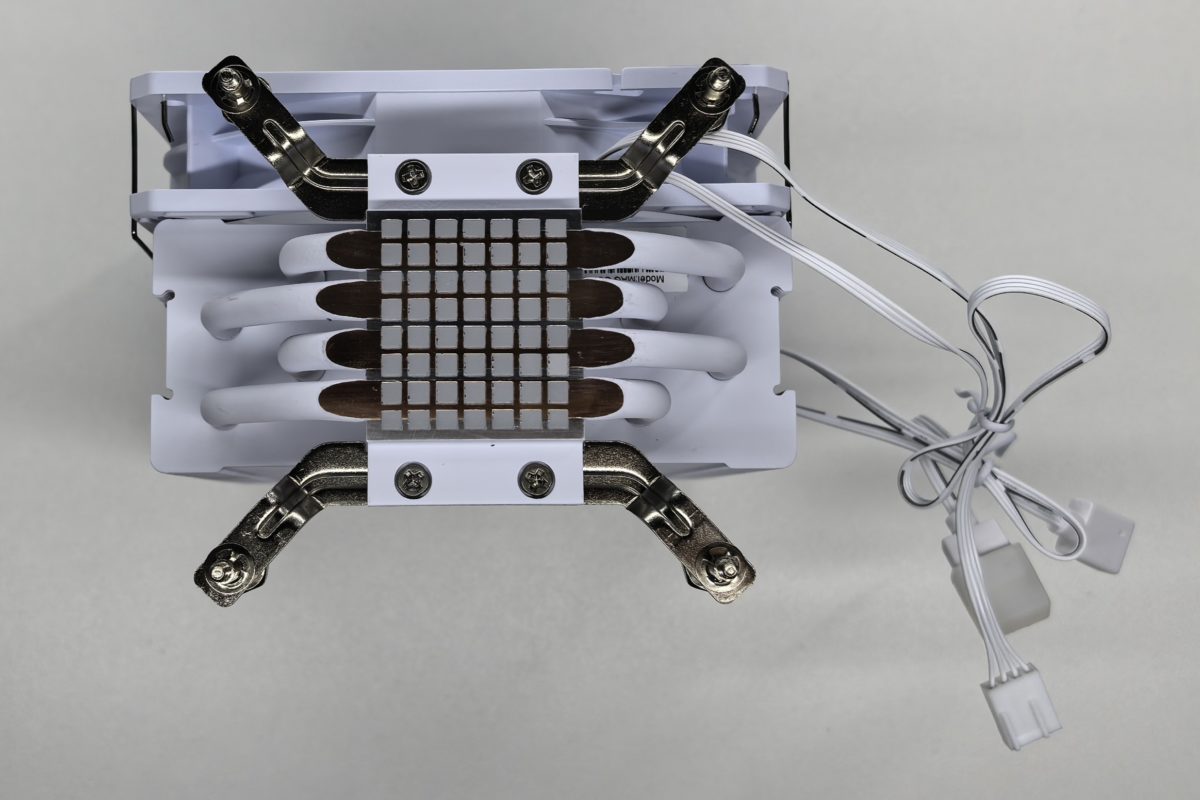

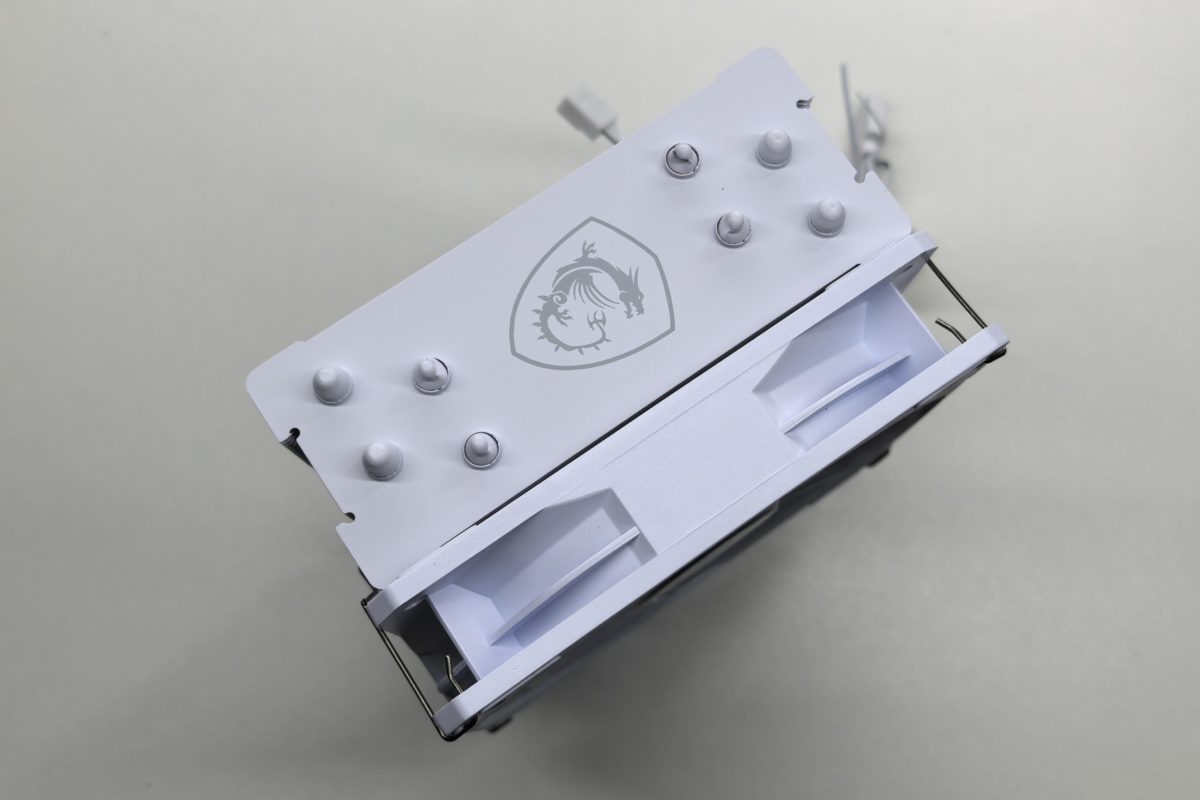

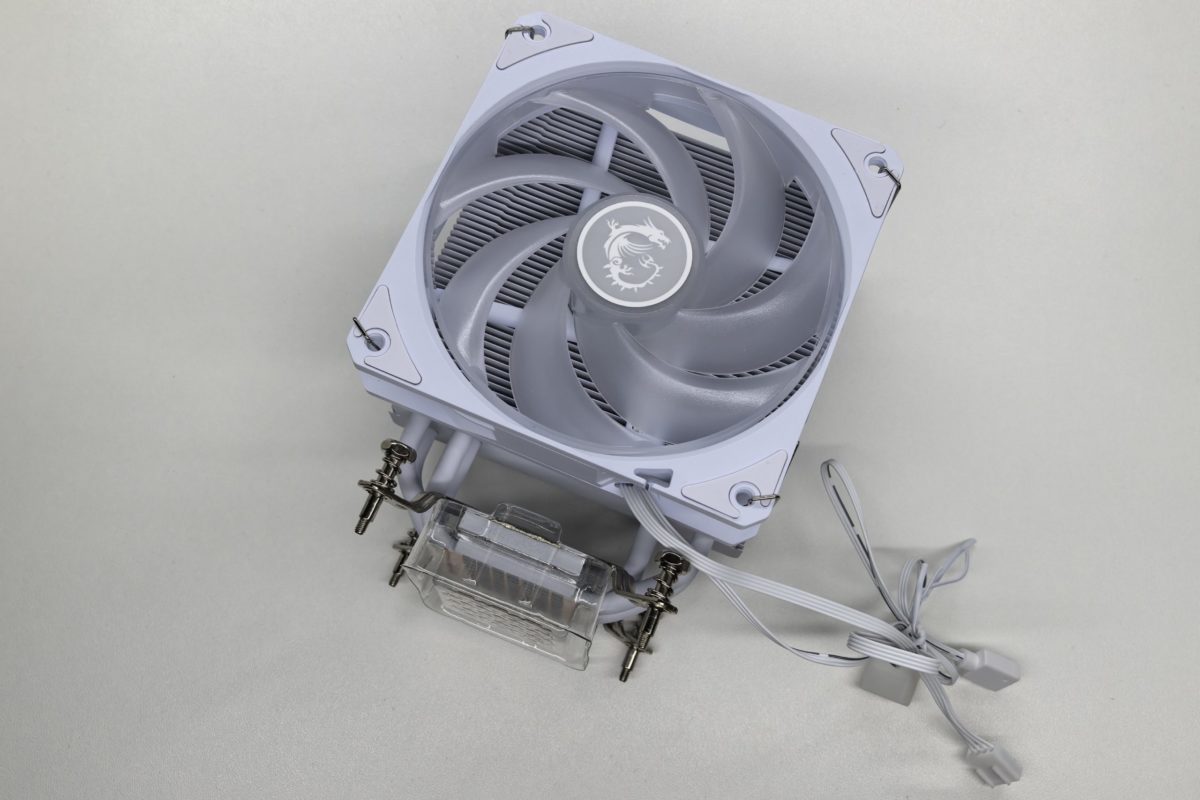

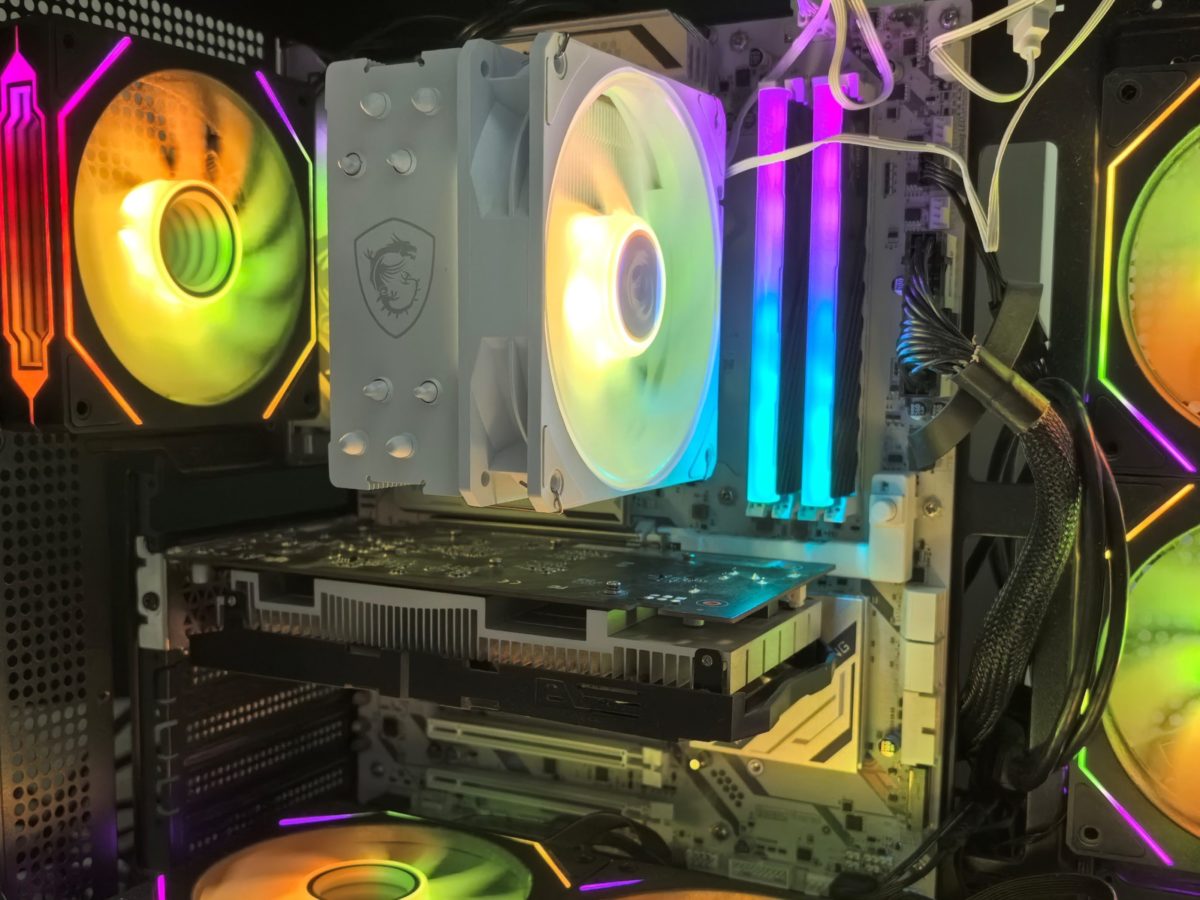

В силу того, что используемый для тестирования процессор AMD Ryzen 7 9700X является весьма горячим, я решил использовать 120-мм процессорный кулер MSI MAG COREFROZR AA13 WHITE для его охлаждения. Скорость вращения крыльчатки у него варьируется от 510 до 2070 RPM, мощность воздушного потока составляет 62,6 CFM, а уровень шума находится в пределах 30,11 — 34,1 dBA. Среди его прочих особенностей можно выделить поддержку режима PWM, четыре медные трубки диаметром 6 мм с прямым контактом и 50 охлаждающих пластин с плотным расположением.

За счет этого, по словам производителя, он рассчитан на охлаждение процессоров с TDP 240 Вт, а благодаря гибридному дизайну лопастей CycloBlade7 и подшипникам с винтовой нарезкой работает он тише и дольше (40000 часов наработки на отказ при температуре 40 градусов). Помимо вышесказанного, новинка демонстрирует симпатичный дизайн с выгравированным логотипом бренда и имеет ARGB-подсветку, а в ее комплект входят крепления для платформ AMD и Intel. Кроме того, уже с завода на нее нанесена термопаста.

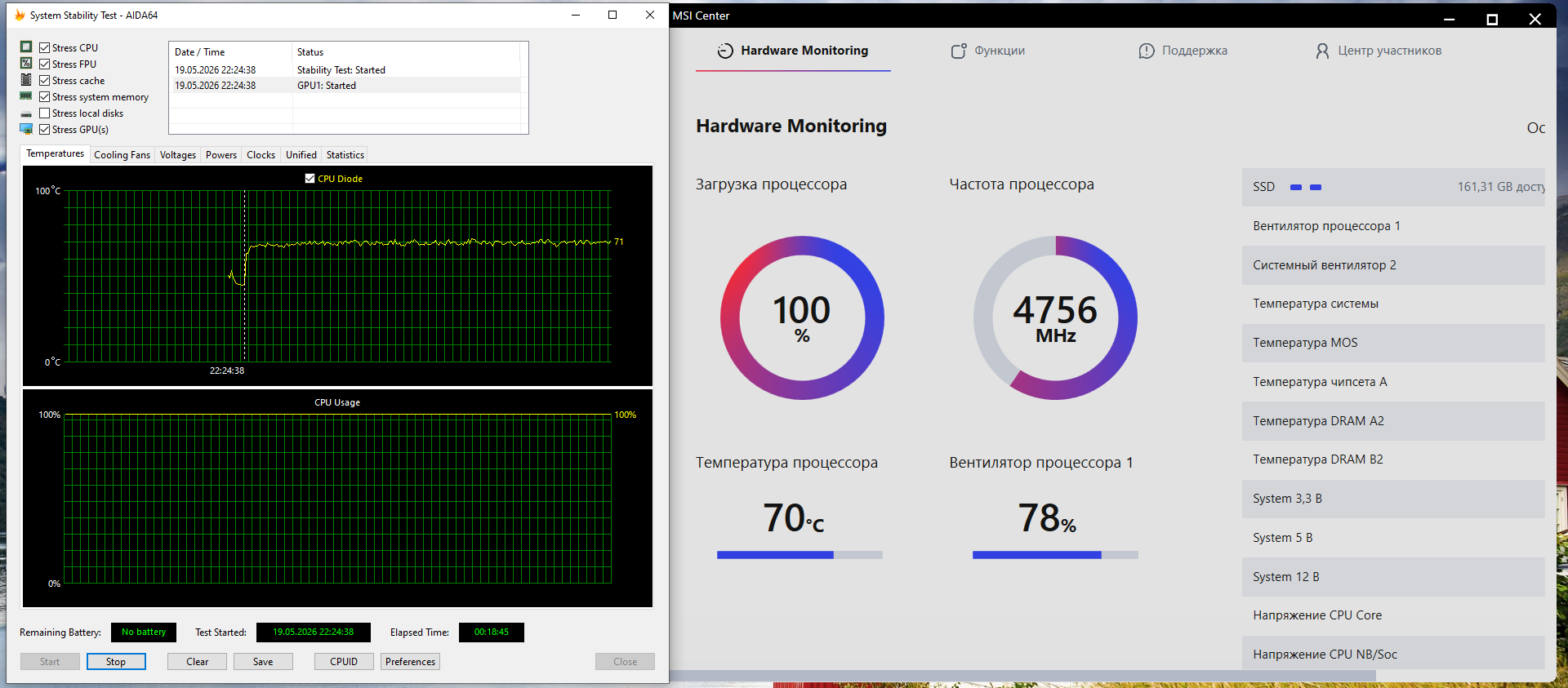

В процессе проведения всех тестов температура процессора достигала 69–70 градусов, что является хорошим значением при нагрузках и подтверждает эффективность кулера.

Заключение

MSI MAG B850 GAMING PLUS MAX WIFI – это отличная материнская плата, подходящая для сборки мощных ПК на базе актуальных процессоров AMD. При этом у нее есть отличные средства для их разгона и хорошая система защиты в виде программных и аппаратных средств.

Помимо этого, новинка радует массивными радиаторами, возможностью использовать ОЗУ до 256 ГБ ОЗУ DDR5 с частотой 8200 МГц, четырьмя слотами для PCI-e устройств и тремя для M.2, поддержкой PCI-e 5.0, современными высокоскоростными интерфейсами и сетевыми адаптерами, а также продуманной конструкцией, улучшенной совместимостью с другими комплектующими бренда и, конечно же, красивым дизайном.

Что касается минусов, то мне их выявить не удалось. С учетом этого, всех достоинств и средней цены около 15 тысяч рублей, MSI MAG B850 GAMING PLUS MAX WIFI становится хорошим выбором для тех, кто планирует собрать мощный игровой ПК за адекватные деньги, не жертвуя при этом функциональностью, производительностью и качеством.
