Обзор блока питания Formula AP-550MM – Надежный, энергоэффективный

Технические характеристики

• Форм-фактор: ATX
• Мощность: 550 Вт
• Модульный: нет
• Входное напряжение: 200 – 240 В
• Частота: 50 Гц
• Сертификация: 80 PLUS 230V EU Standard
• Системы защиты: OVP (от подачи повышенного напряжения), UVP (от подачи пониженного напряжения), SCP (от короткого замыкания), OPP (от перегрузки)
• Вентилятор: 120 мм
• Тип PFC: активная
• Подшипник вентилятора: гидродинамический
• Размеры без кабелей (Д x Ш x В): 150×140×86 мм
• Масса: 1,4 кг

Упаковка и комплектация

Блок питания Formula AP-550MM поставляется в картонной коробке темно-серого цвета. На лицевой стороне изображено устройство, указано его название и перечислены некоторые особенности.

Тыльная сторона называет прочие преимущества модели, а также информирует о нагрузочных характеристиках. Здесь же приведен список штекеров.

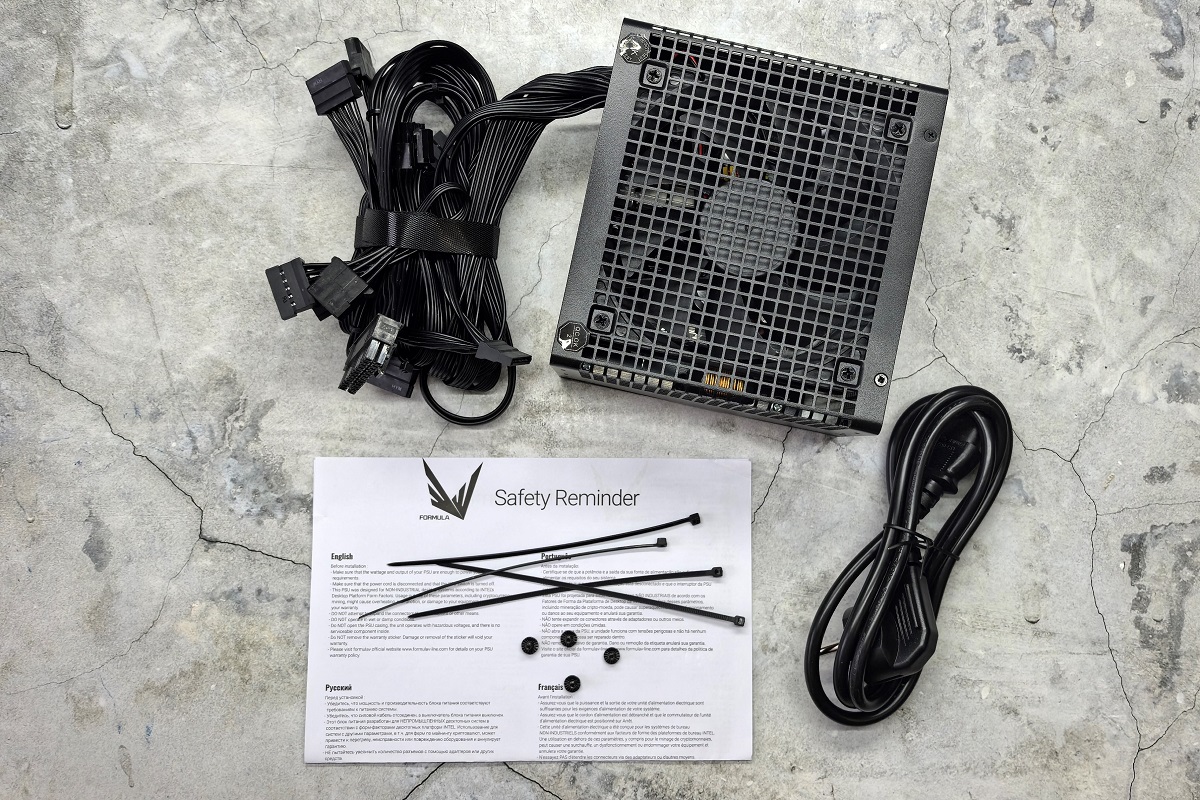

Внутри упаковки блок помещен в воздушный демпфер для защиты во время транспортировки. Помимо него, в комплект входят силовой кабель, крепежные винтики, одноразовые стяжки и листок с советами по безопасной установке устройства на нескольких языках, включая русский.

Внешний вид

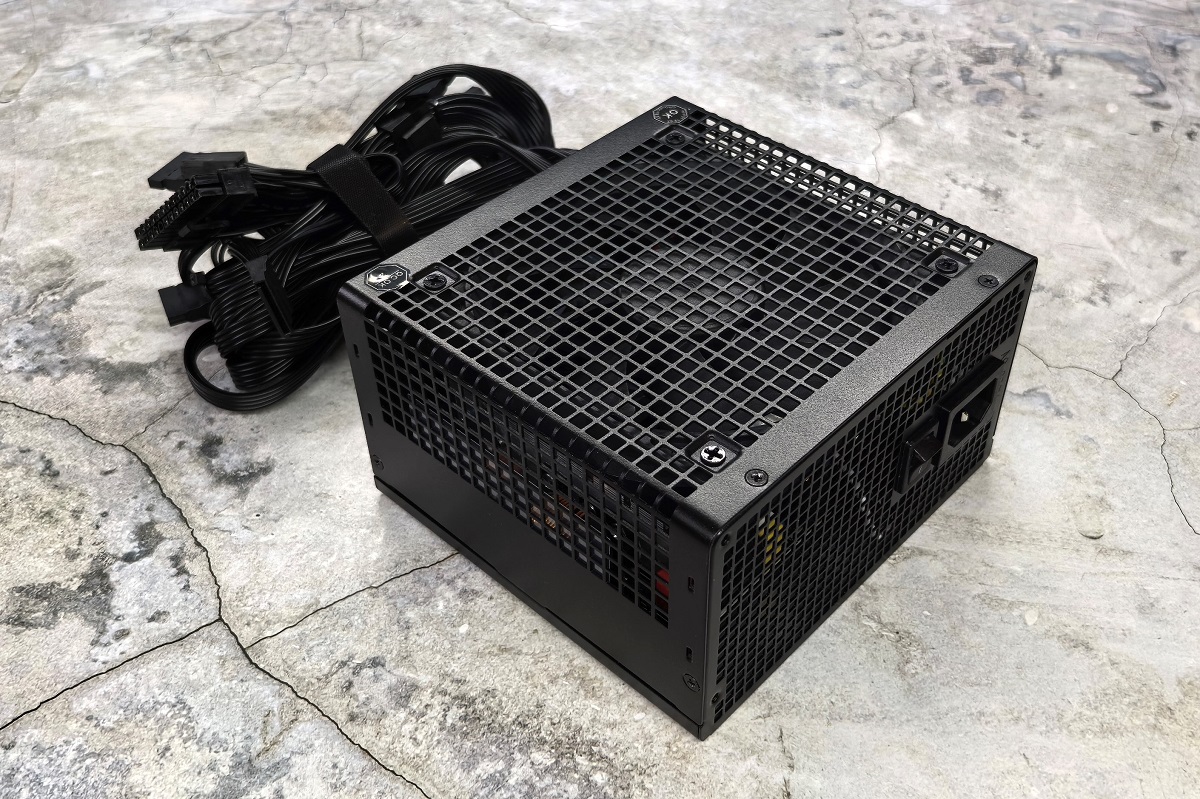

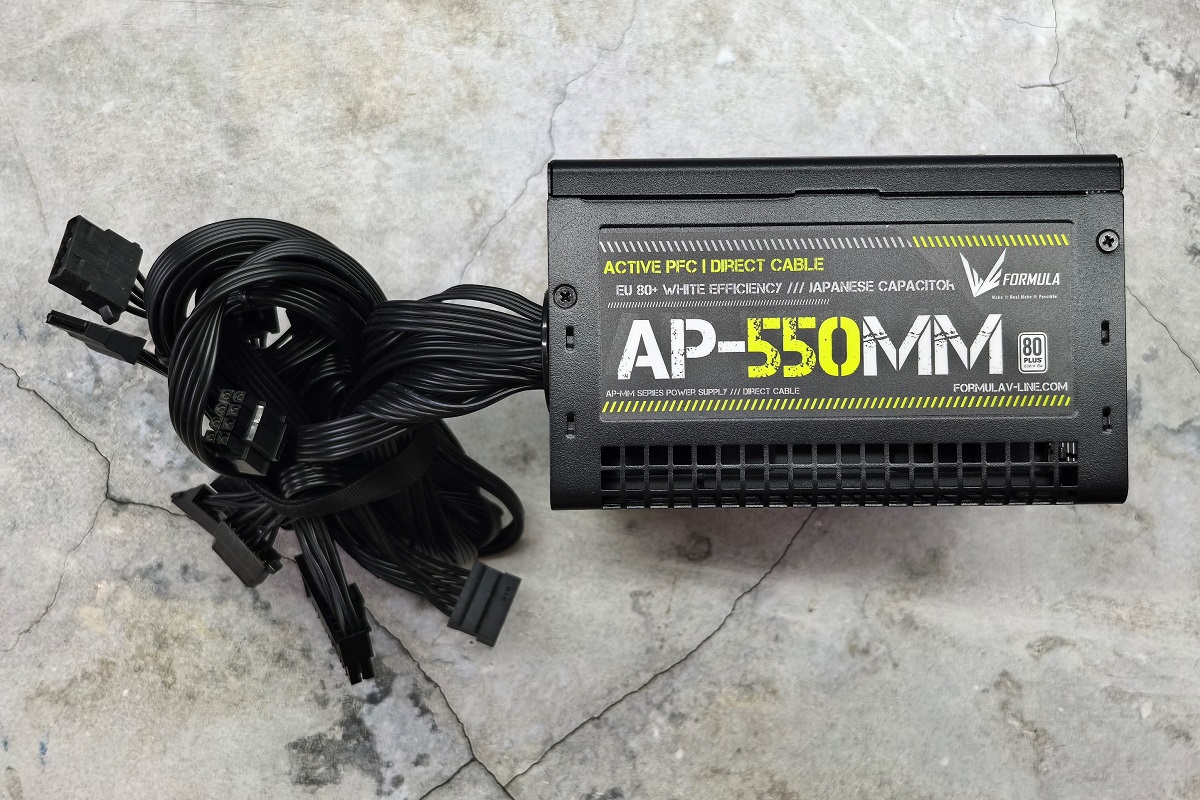

Formula AP-550MM – это немодульный компьютерный блок питания форм-фактора ATX с размерами 150×140×86 мм. Вес производителем не указан, по нашим измерениям он составляет 1.4 кг вместе с кабелями. Корпус изготовлен из качественного металла, окрашенного в черный цвет с матовым покрытием.

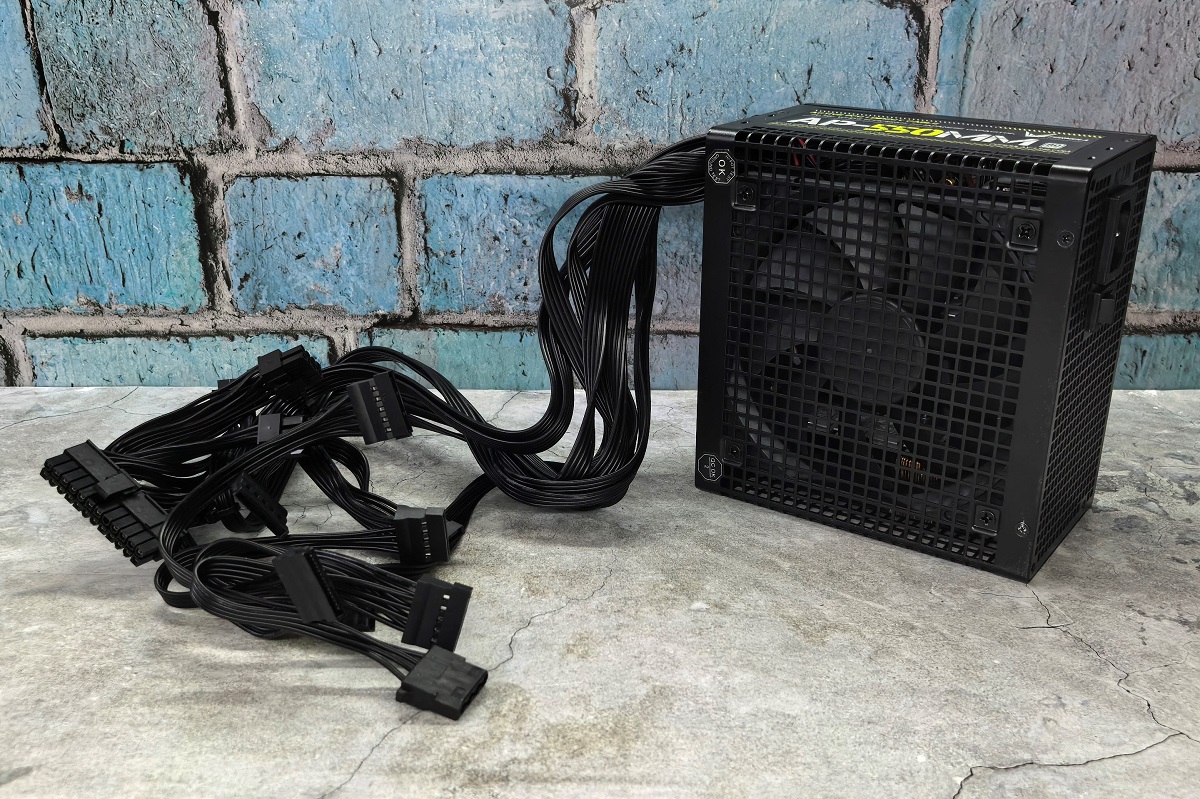

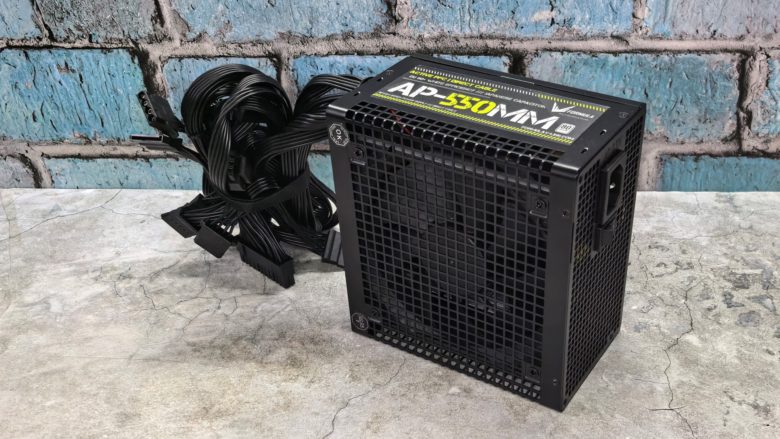

Блок питания – это тот вид устройств, где придумать что-то новое с точки зрения дизайна достаточно сложно, однако инженеры Formula V явно проявили креатив и смогли придать модели изюминку. Заключается она в том, что перфорирована здесь не только нижняя стенка, скрывающая кулер, но и наружная с разъемом для сетевого шнура, а также частично боковые. За счет этого устройство напоминает клетку. Выглядит это весьма своеобразно и выделяется на фоне решений от конкурентов. Кроме того, такая конструкция улучшила продуваемость корпуса, что естественным образом способствует охлаждению внутренних узлов.

Поговорив о внешности модели в общем, перейдем к более детальному ее изучению.

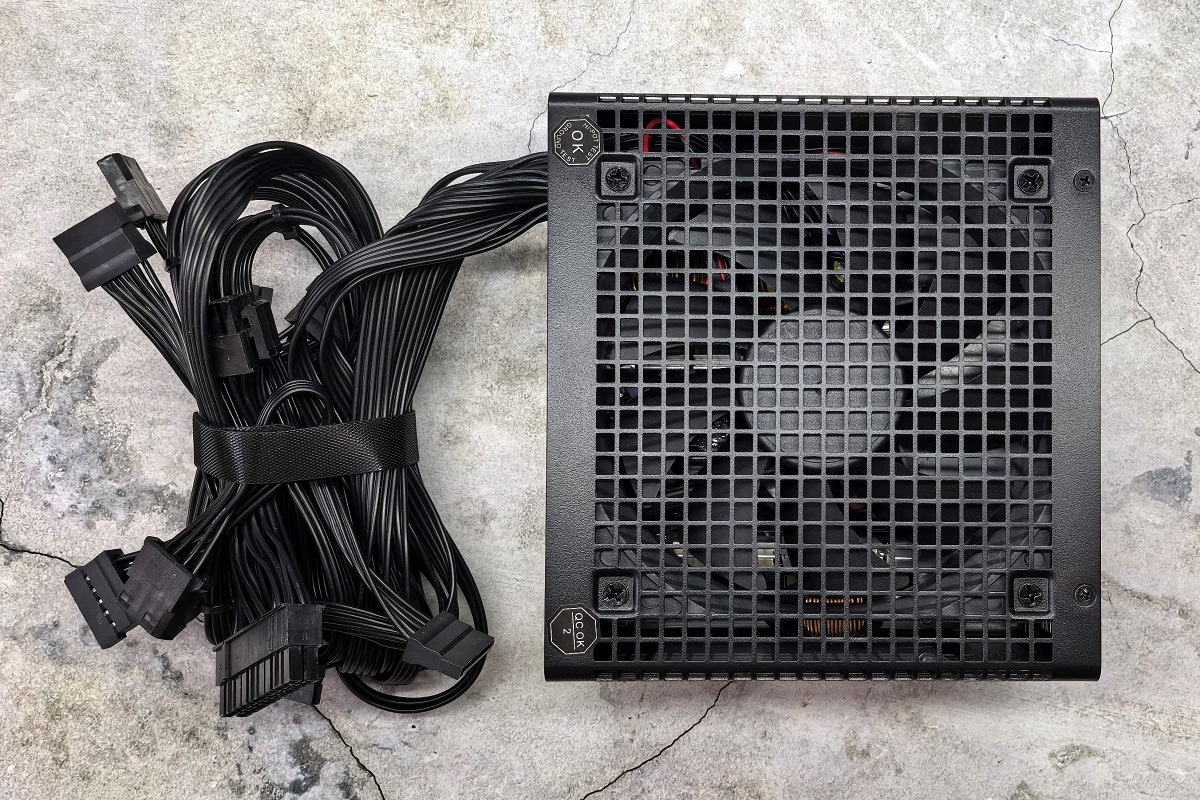

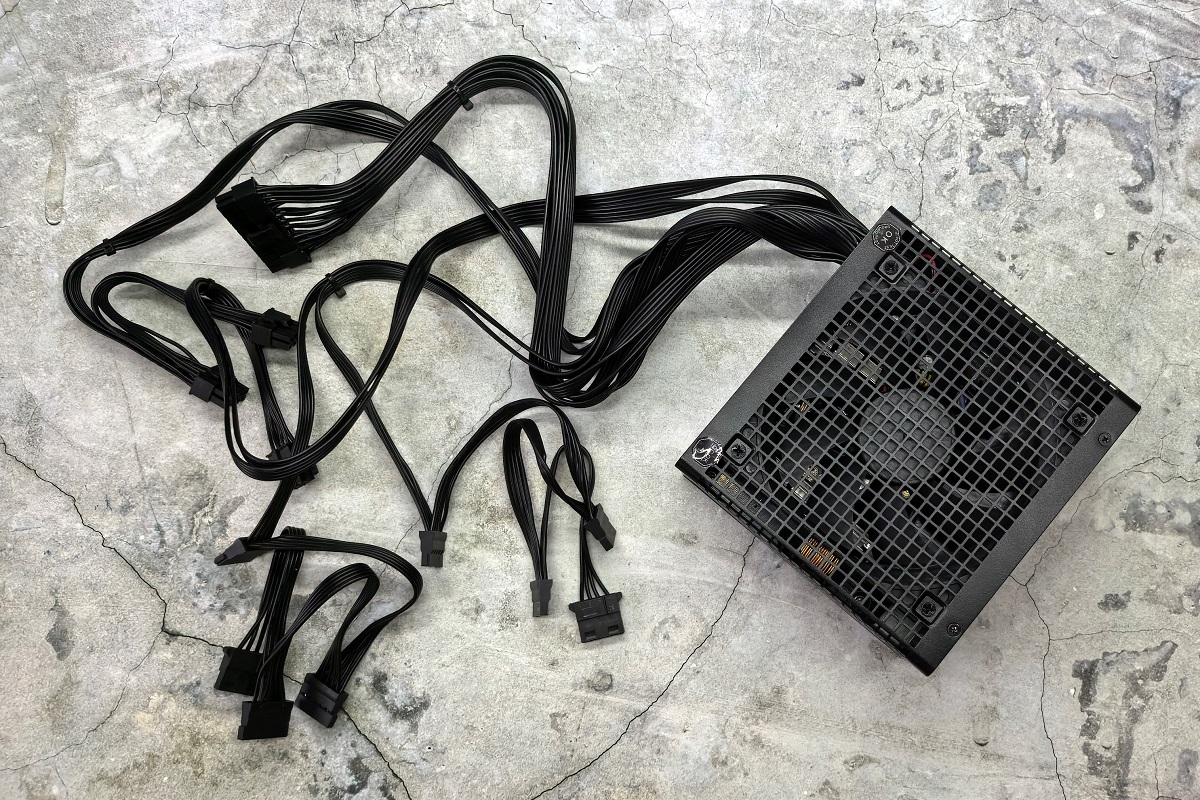

Одна из больших сторон, как было сказано выше, представлена сеткой с квадратной ячейкой, за которой виден 120-мм кулер. Последний крепится с помощью четырех винтиков. Еще четыре винта отвечают за сборку устройства: выкрутив их, можно получить доступ к внутренним узлам. Два из этих четырех винтов закрыты пломбами, поэтому в гарантийный период разбирать блок не рекомендуется.

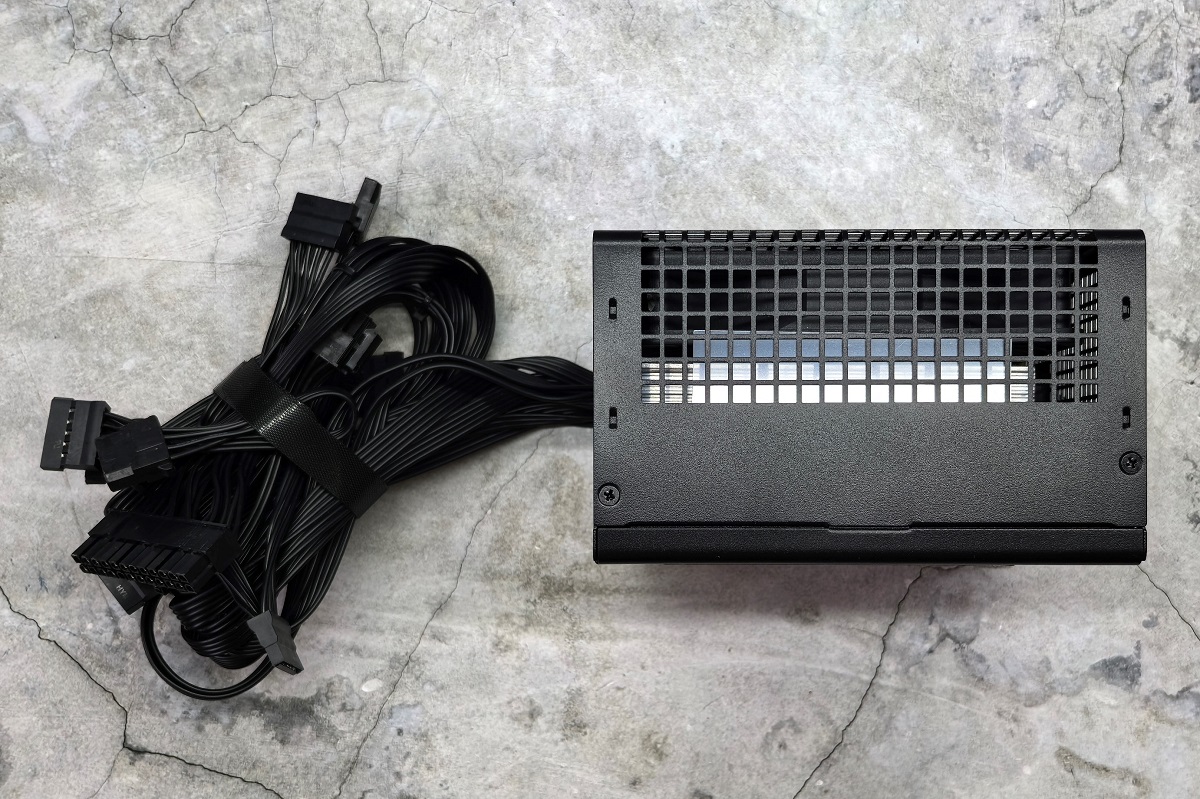

Сетчатая стенка плавно перетекает в боковые грани. Одна из них перфорирована наполовину. Вторая стенка сеткой закрыта на треть. Оставшуюся часть на ней занимает наклейка с названием модели. На обеих гранях также имеются винтики, которые потребуется выкрутить, если вы захотите разобрать корпус.

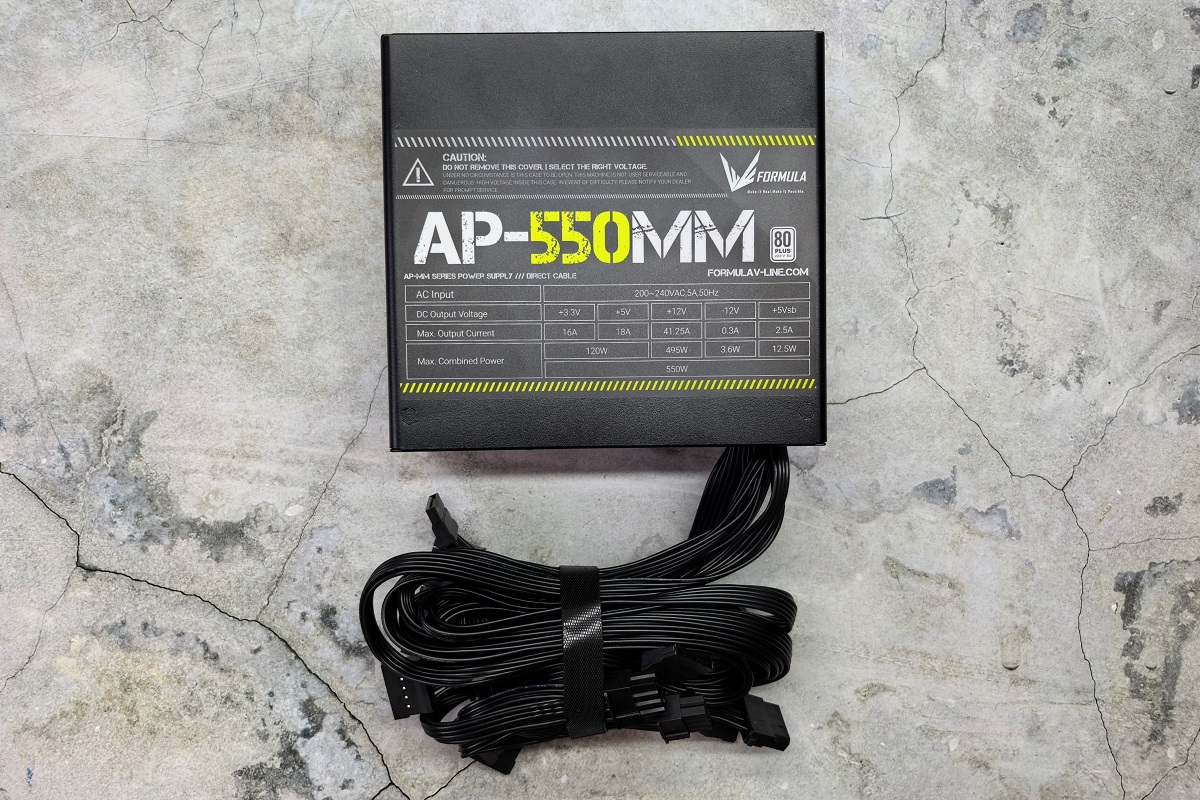

Вторая большая панель полностью глухая. Большую часть ее поверхности занимает наклейка с техническими характеристиками модели.

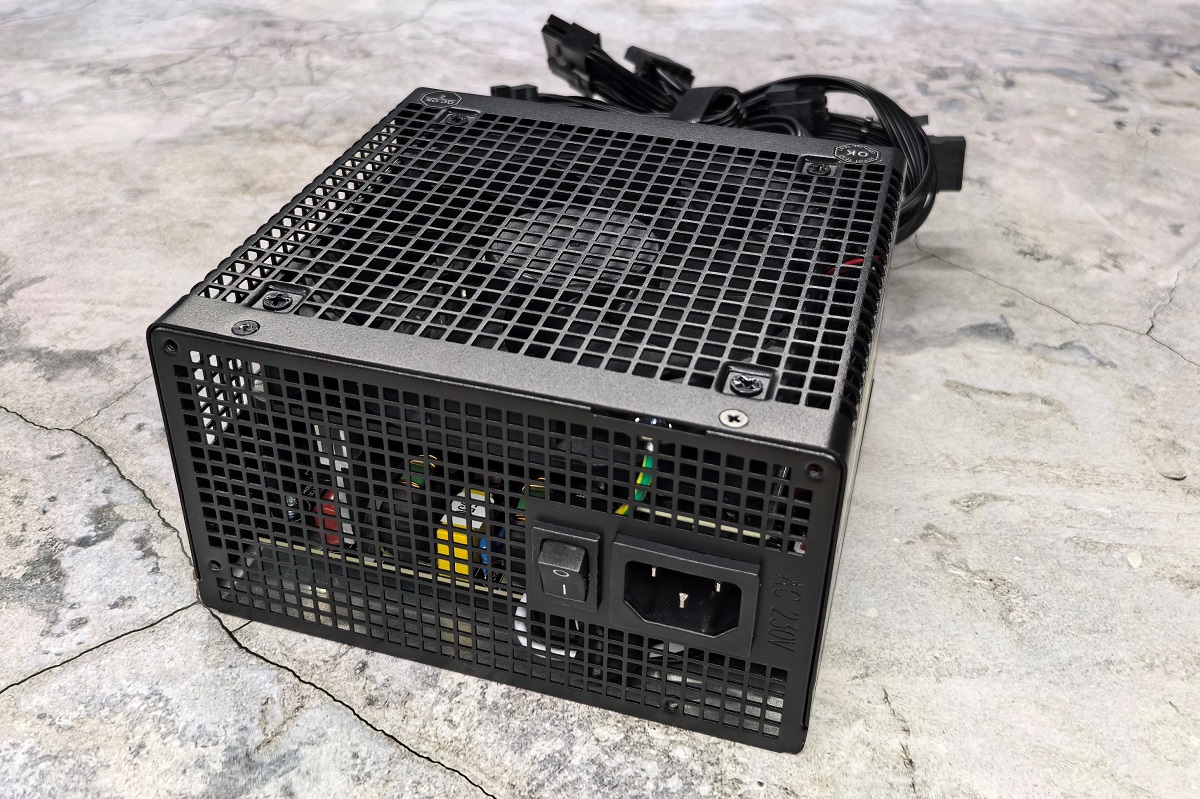

Наружная сторона также полностью закрыта сеткой. На ней находится гнездо для кабеля питания, а также видна кнопка питания.

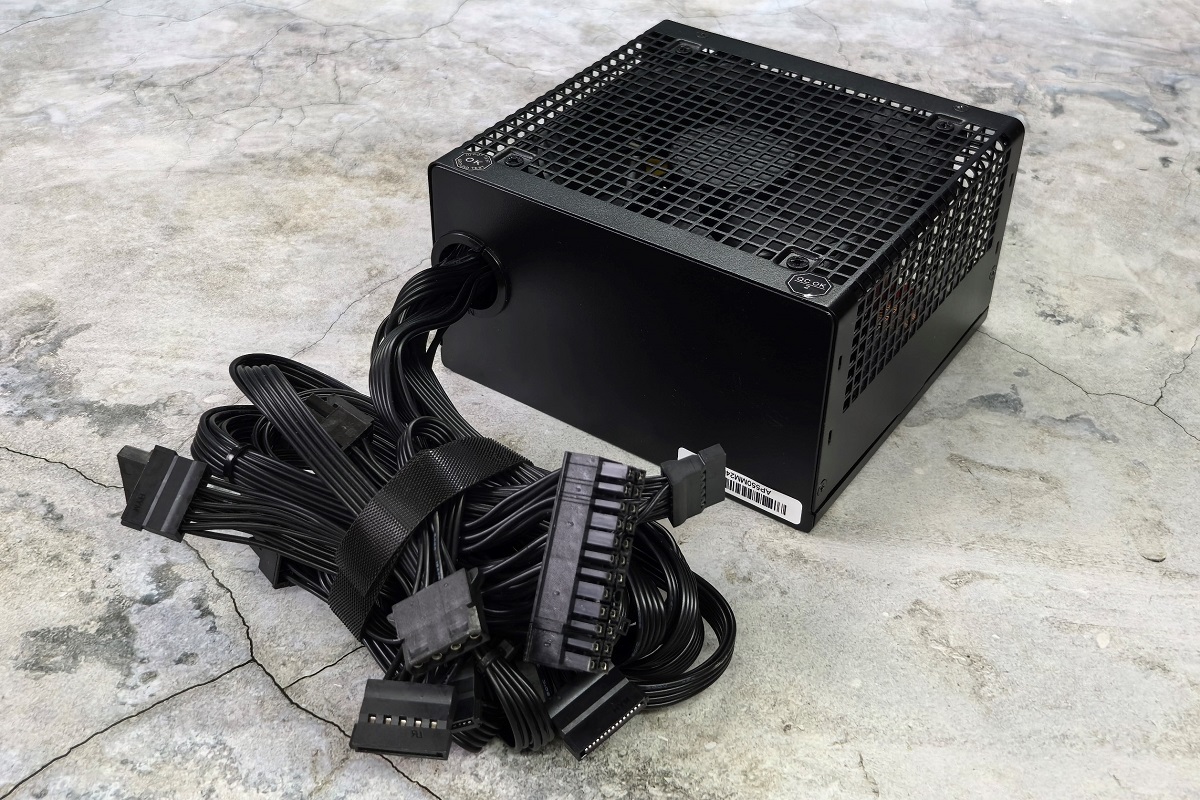

Противоположная сторона глухая. Единственным исключением является круглое окошко, из которого выходят соединительные кабели. Чтобы они не повредились об острые края корпуса, отверстие отделано пластиковым кольцом.

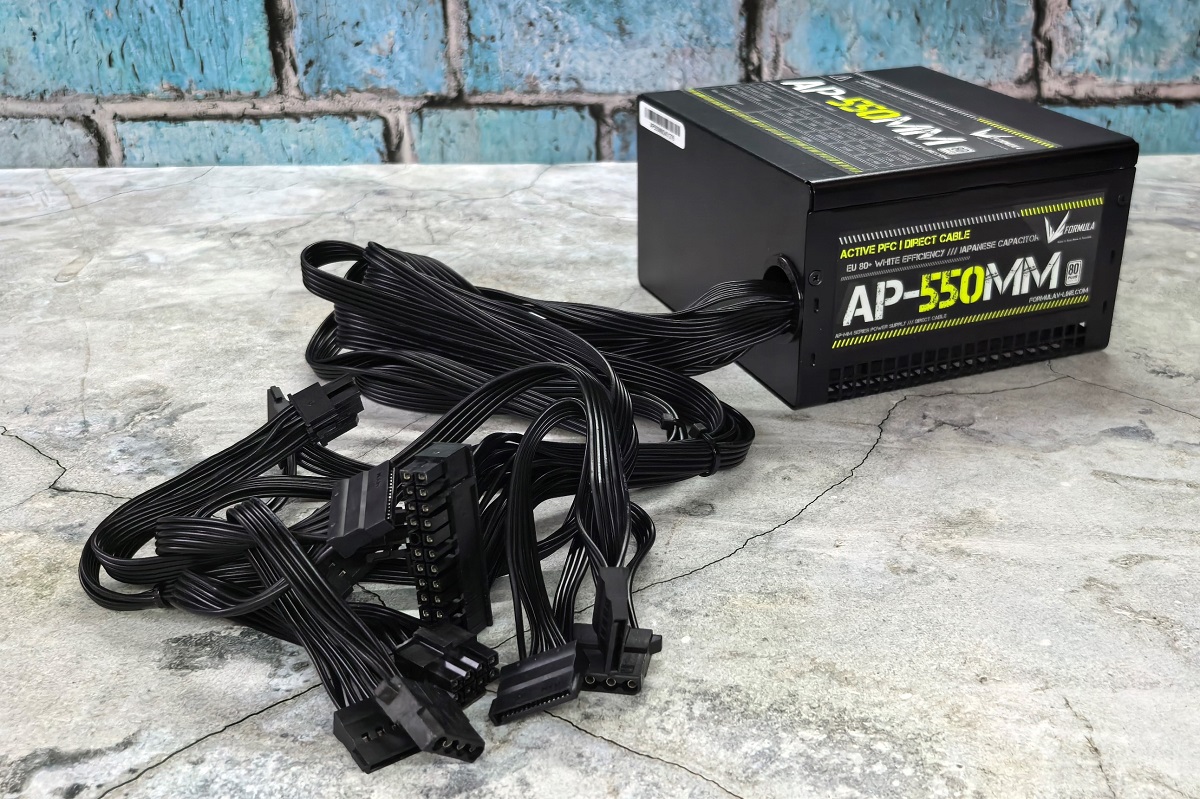

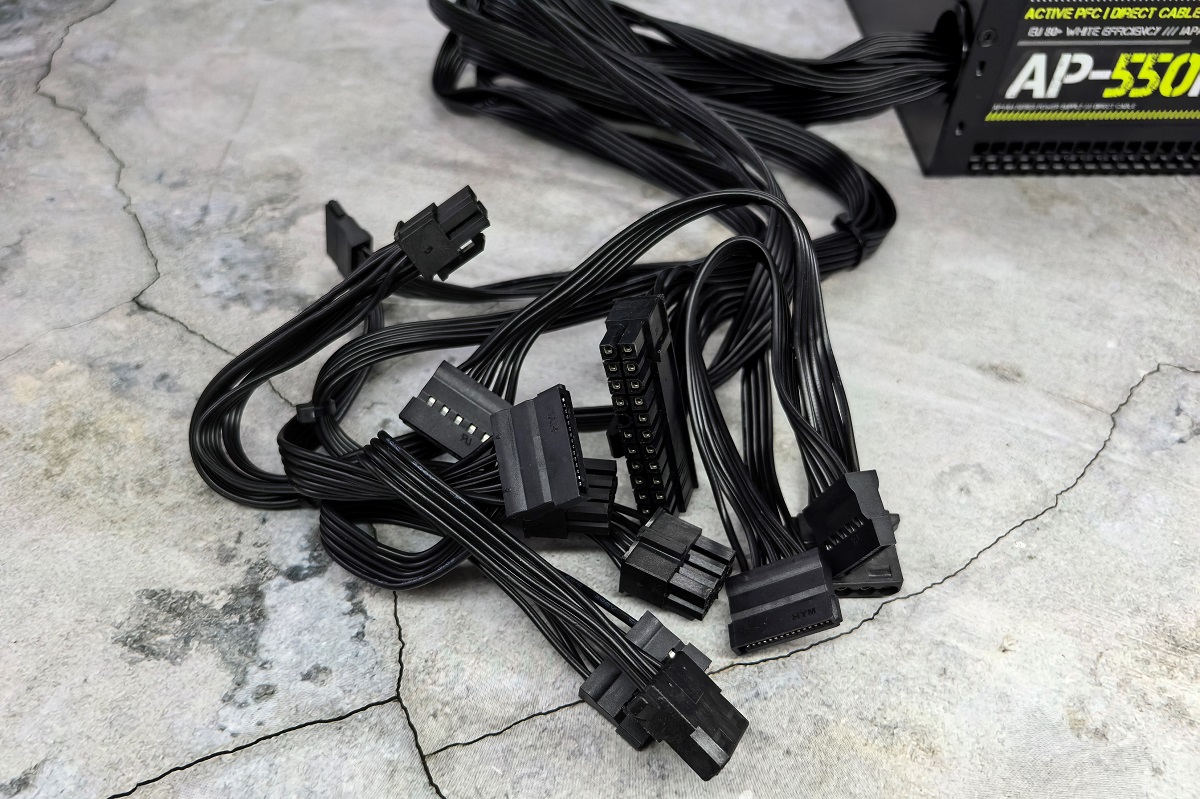

Кабели у нашей модели несъемные. Они плоские и хорошо гнутся, поэтому проблем с прокладкой возникать не должно. Представлены они следующим списком:

• один шнур 20+4 pin для материнской платы (50 см)
• один шнур 4 + 4 pin для процессора (60 см)
• один шнур с двумя штекерами 6 + 2 pin для видеокарты (55 + 15 см)
• два шнура с тремя SATA-штекерами и одним Molex для накопителей и иных устройств (45 + 15 + 15 + 15 см)

Для удобства хранения из коробки все кабели аккуратно стянуты многоразовой стяжкой. Ее же можно использовать в том случае, если вы захотите аккуратно скрутить незадействованные шнуры.

Впечатления от использования

Formula AP-550MM – это оригинальный с точки зрения внешнего вида блок питания с хорошей сборкой. Модель немодульная, т.е. лишние шнуры убрать не получится, однако в комплект входят стяжки, которые позволят аккуратно скрутить и спрятать ненужные кабели.

Количество проводов и штекеров не очень высокое, но с учетом цены и позиционирования модели их достаточно. Кроме того, они плоские, хорошо гнутся и имеют солидную длину, поэтому проблем с красивой организацией внутреннего пространства возникнуть не должно.

Мощность Formula AP-550MM составляет 550 Вт. По современным меркам это относительно немного, поэтому данный блок есть смысл рассматривать для использования в офисных и домашних ПК или игровых устройствах начального уровня. Для моей конфигурации (процессор Intel Core i5-12400, видеокарта NVIDIA GeForce GTX 1650, материнская плата MSI MAG Z690 Torpedo, два SSD, четыре HDD, шесть корпусных кулеров с подсветкой, водяное охлаждение Iceberg Thermal IceFLOE OASIS 360) его вполне достаточно. Работает он стабильно, за несколько месяцев использования проблем выявлено не было.

Сертификация 80 PLUS 230V EU Standard означает, что под 50% нагрузкой КПД модели составляет 85%, под 100% загрузкой – 82%. Это не самые высокие показатели, но для недорогого блока вполне неплохие. К тому же наличие официальной сертификации всегда лучше, чем ее отсутствие, так как вы знаете, что потери хоть и есть, но в пределах заданных значений.

Помимо этого, Formula AP-550MM имеет сертификацию ERP 2013 Lot 6, сообщающую о потреблении не более 0.5 Вт в режиме ожидания. Кроме того, блоком поддерживаются режимы C6 и C7, при которых процессоры Intel в режиме простоя потребляют не более 0.5 Вт и 0.05 Вт соответственно. Это говорит о том, что устройство способно гибко работать с питанием, обеспечивая необходимый уровень под нагрузками и сводя его к минимуму в периоды бездействия. За счет этого повышается энергоэффективность. Это, безусловно, плюс.

Охлаждение устройства обеспечивает 120-мм кулер с автоматической регулировкой оборотов и гидродинамическим подшипником. Особенностью последнего является тихая работа и длительный срок службы. Второе утверждение на данном этапе использования проверить невозможно, а вот шум вентилятор действительно не производит. Точнее, он есть, но заметен лишь под нагрузками и при условии полной тишины. При этом назвать его некомфортным я не могу. Со своей задачей кулер справляется хорошо, но в этом плане дополнительным позитивным решением является и большое количество перфорации, за счет чего блок продувается лучше.

Все вышесказанное дополняют надежные японские конденсаторы Nichicon с рабочей температурой до 105 градусов, активный корректор коэффициента мощности (APFC), снижающий зависимость от перепадов напряжения и обеспечивающий близкую к идеальному коэффициенту мощность, а также четыре уровня защиты: OVP (от подачи повышенного напряжения), UVP (защита от подачи пониженного напряжения), SCP (от короткого замыкания), OPP (от перегрузки).

Заключение

Formula AP-550MM – это хороший представитель недорогих блоков питания.

Среди его достоинств можно выделить оригинальный дизайн, качественную сборку, неплохой набор плоских кабелей, высокий уровень защиты, наличие высоковольтного японского конденсатора Nichicon, тихий вентилятор с гидродинамическим подшипником и хорошую энергоэффективность.

Мощность нашего экземпляра составляет 550 Вт: по современным меркам, это не самое высокое значение, поэтому его можно рассматривать в качестве решения для офисных или игровых ПК начального уровня. Впрочем, данная линейка включает несколько моделей с мощностью от 400 Вт до 750 Вт, а значит, вы сможете выбрать и более производительный вариант.

Минусов у модели выявить не удалось, а потому Formula AP-550MM является разумным выбором, в котором оптимальным образом сочетается производительность, надежность и цена.
