Обзор корпуса 4FAN Zerphi – Стильный геймерский аквариум

Технические характеристики

• Размеры: 425 x 285 x 410 мм
• Материал: сталь 0,65 мм, закаленное стекло, пластик
• Боковые панели: закаленное стекло, сталь
• Форм-фактор материнской платы: ITX, Micro-ATX, ATX
• Отсеки под накопители: 3.5 дюйма – 1 шт., 2.5 дюйма – 2 шт.
• Порты ввода/вывода: 1 USB 3.0 Type-A, 1 USB 2.0 Gen 1 Type-C, 3,5-мм комбинированный разъем для наушников и микрофона
• Вентиляторы в комплекте:
  • Вдоль материнской платы: 120 мм  – 3 шт.
  • Задний: 120 мм – 1 шт.
• Поддержка вентиляторов:
  • Вдоль материнской платы: 120 мм – 3 шт.
  • Верхние: 120 мм – 3 шт.
  • Нижние: 120 мм – 3 шт.
  • Задний: 120 мм — 1 шт.
• Поддержка радиаторов:
  • Вдоль материнской платы: 240 мм
  • Верхний: 120/240/360 мм
  • Задний: 120 мм
• Ограничения по длине видеокарты: 415 мм
• Ограничения по высоте кулера ЦП: 160 мм
• Масса: 7,6 кг

Упаковка и комплектация

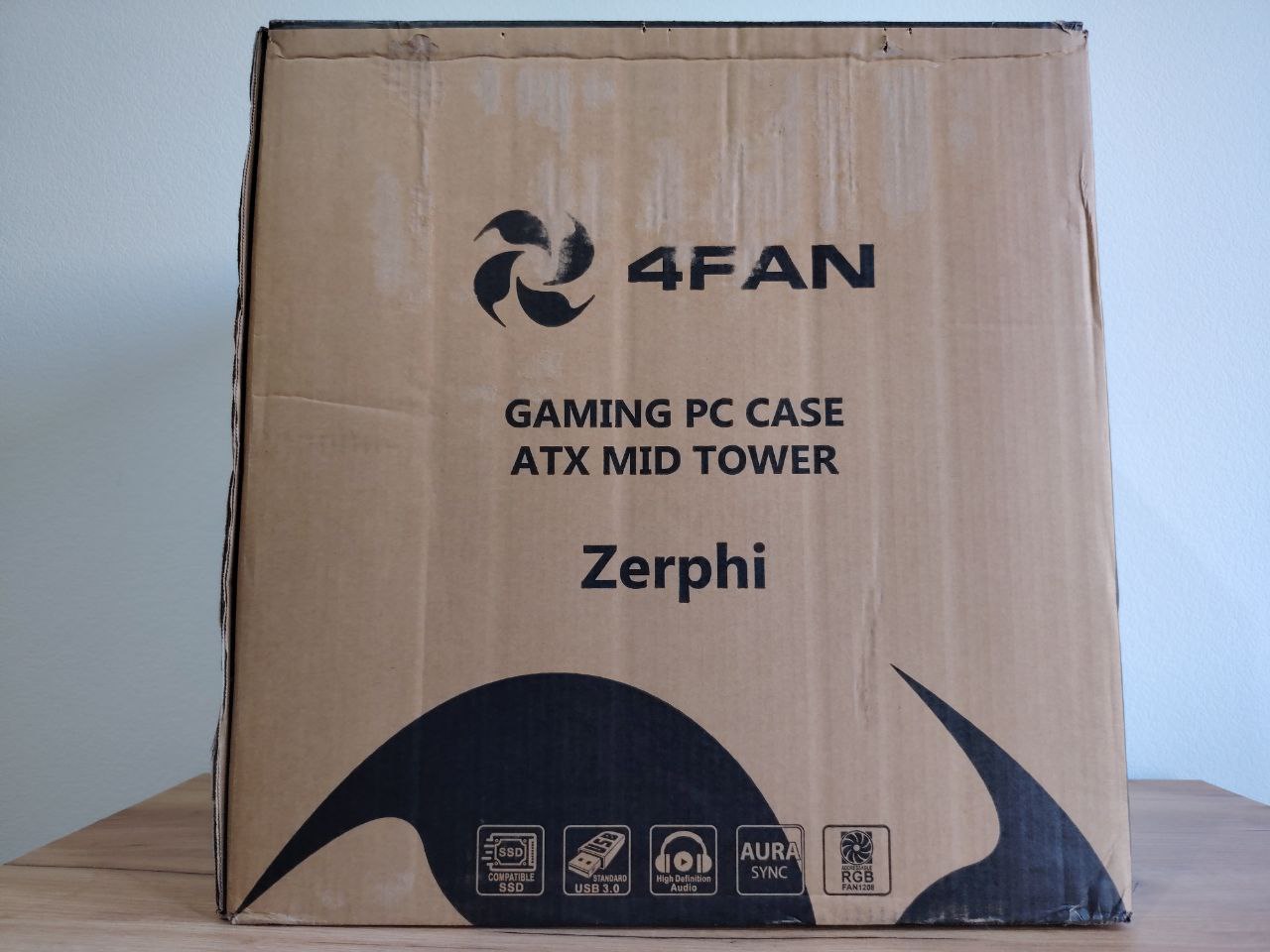

Корпус упакован в простую коробку из неокрашенного картона, на одну сторону которой черной монохромной печатью нанесено его схематичное изображение, а на другую – логотип бренда, название модели и пиктограммы основных особенностей.

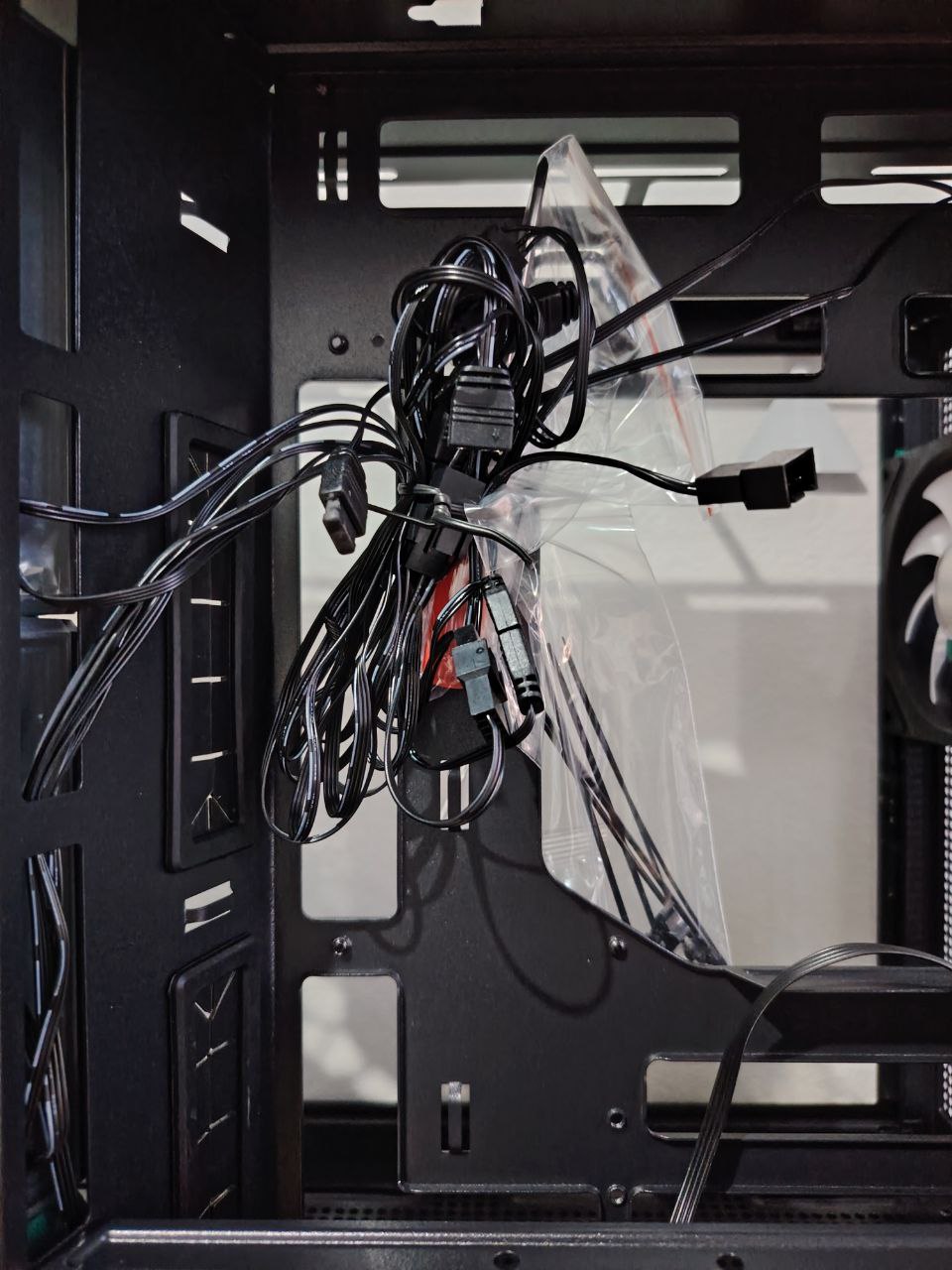

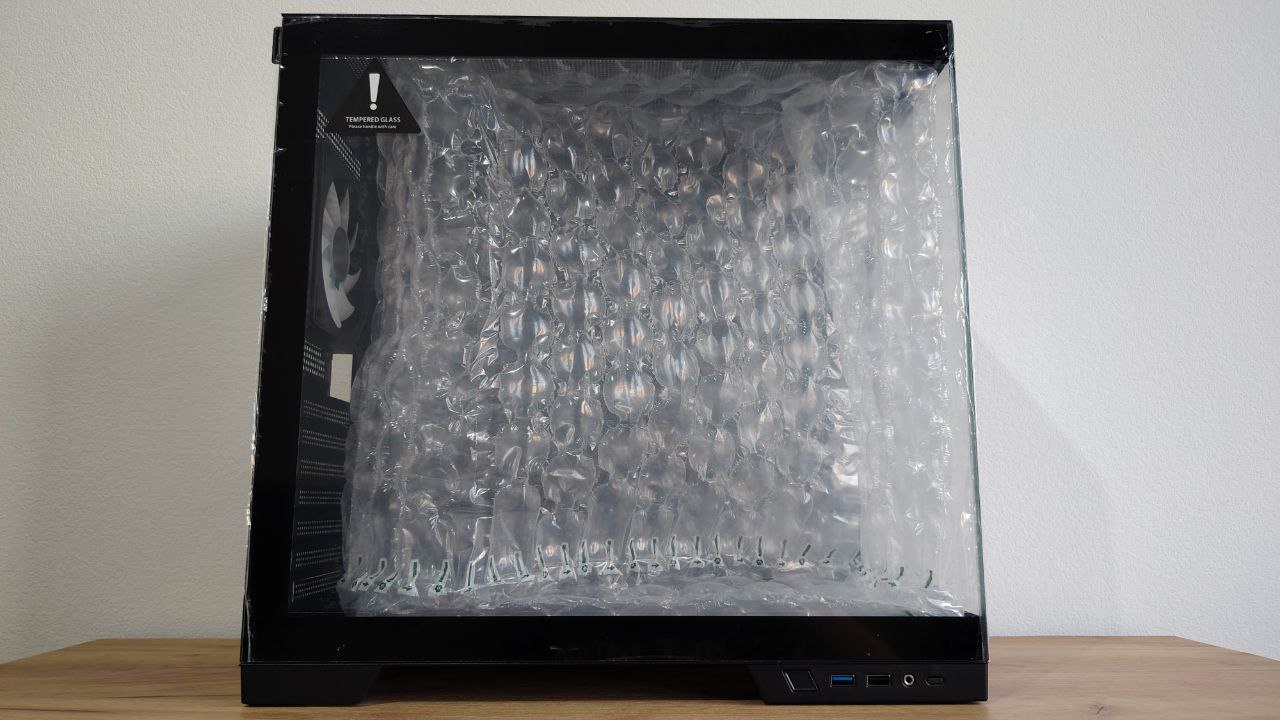

В коробку корпус уложен полностью собранным, он завернут в полиэтилен и зафиксирован пенистыми накладками. Кроме того, он набит пузырчатым уплотнителем, а стеклянные панели с двух сторон покрыты защитной пленкой. Дополнительно в комплекте есть набор необходимого крепежа – винтики и пластиковые стяжки, упакованные в пакетик с зиплоком, проволочкой прикрученный к каркасу корпуса.

Никакой инструкции по сборке, да и вообще документации, я не обнаружил, но вполне возможно, это издержки обзорного образца. При необходимости инструкцию легко найти на официальном сайте. Зато есть приятный бонус в виде небольшой крестообразной отвертки, которой в целом достаточно для сборки, и подарочный USB-хаб, которым 4FAN часто дополняет свои корпуса. Тоже весьма полезный бонус, учитывая небольшое количество USB-портов на панели управления.

Дизайн и компоновка

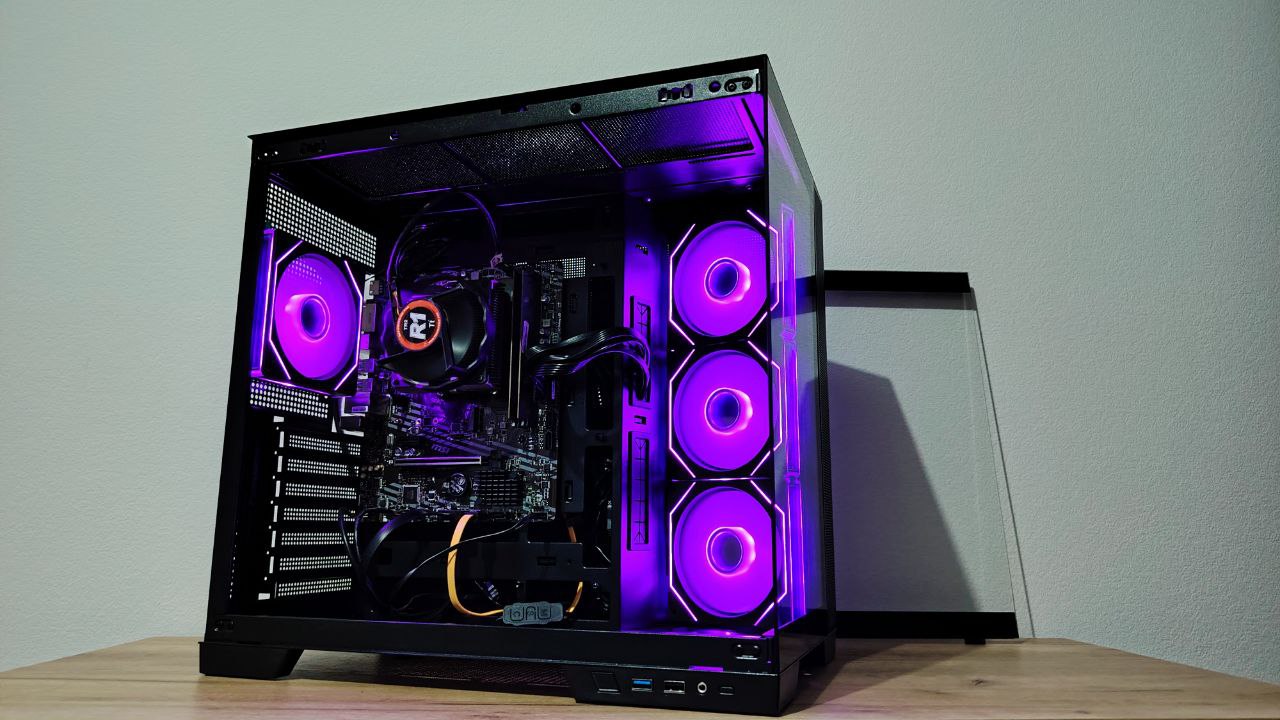

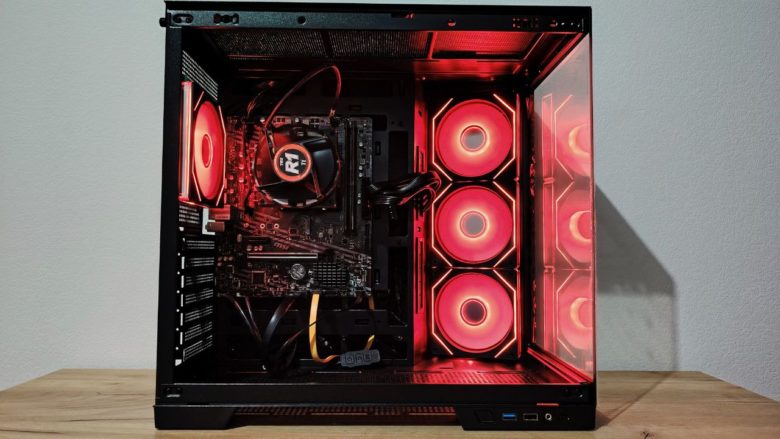

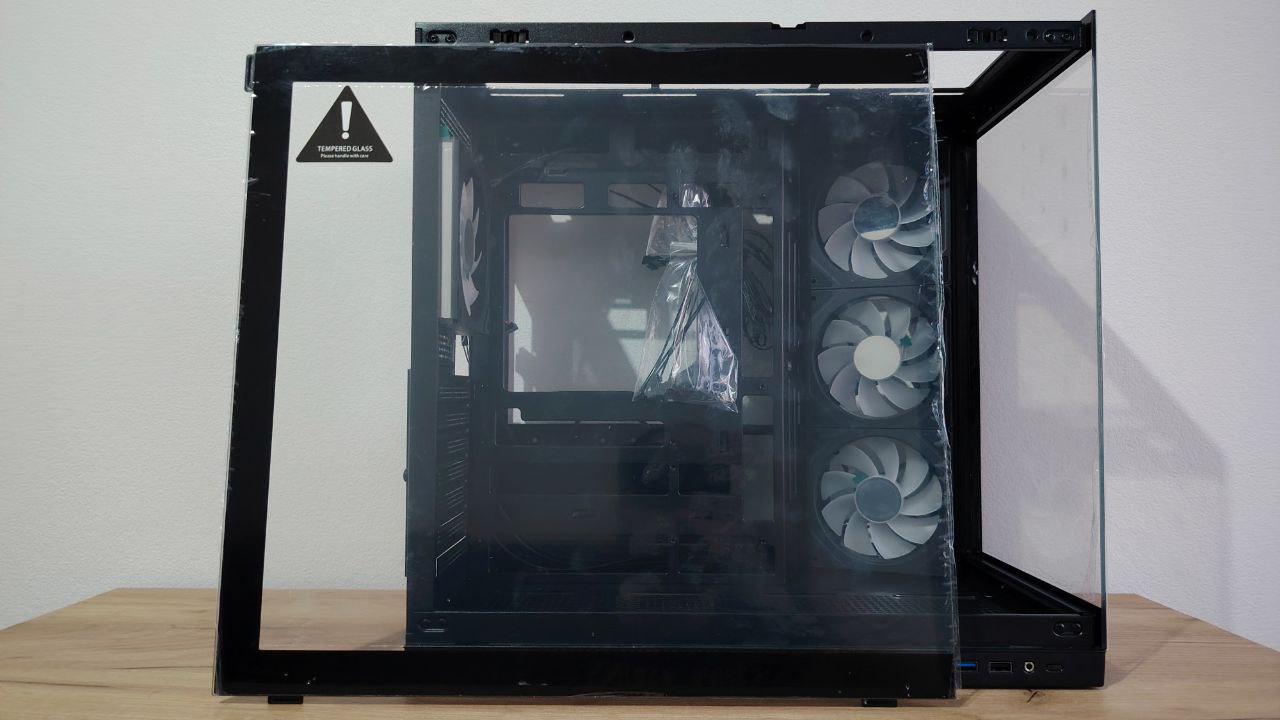

Каркас и большая часть корпуса изготовлены из стального листа толщиной 0,65 мм. Большая часть передней стенки и одна из боковых сделаны из закаленного стекла, формируя «полуаквариум». Модель Zerphi выпускается в двух расцветках – белой и чёрной, представленной в нашем обзоре.

Форм-фактор корпуса – Mid-Tower, но из-за довольно большой ширины он всё равно кажется приземистым. Для устойчивого размещения на столе или полу предусмотрены высокие ножки, форма которых продолжает углы корпуса. Для предотвращения скольжения они снабжены резиновыми накладками снизу. Высота ножек обеспечивает достаточный воздушный зазор, улучшающий циркуляцию воздуха.

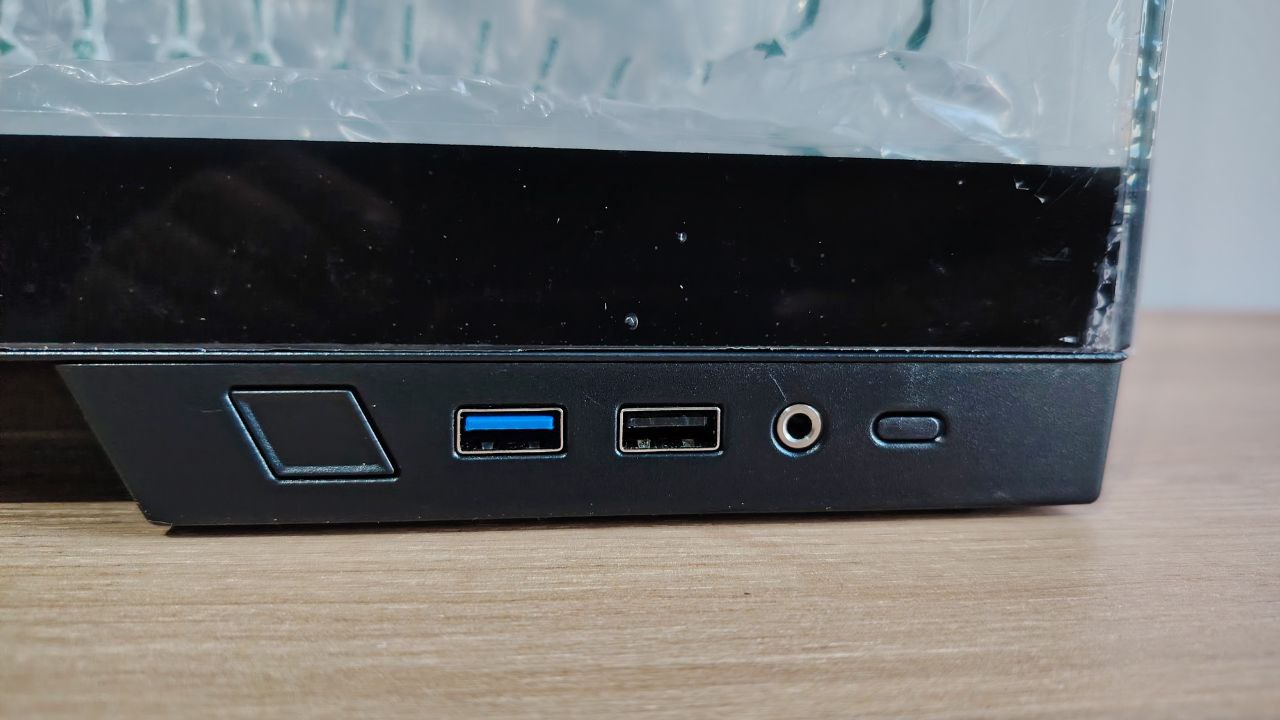

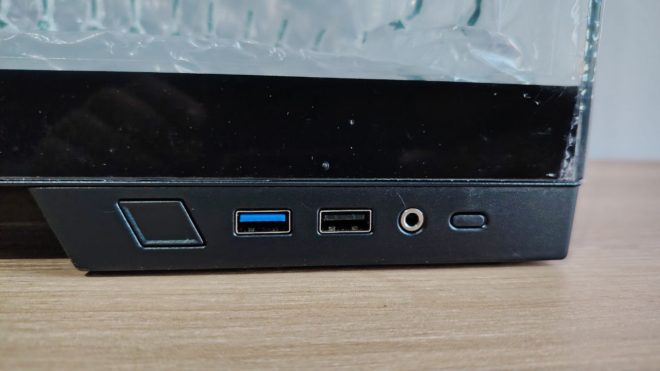

На одной из передних ножек расположилась панель управления с кнопками включения и перезагрузки, а также двумя портами USB (2.0 и 3.0) и комбинированным гнездом для наушников и микрофона. Провод от нее пущен прямо через дно корпуса снаружи, а нижнее расположение практически исключает возможность установки корпуса на полу.

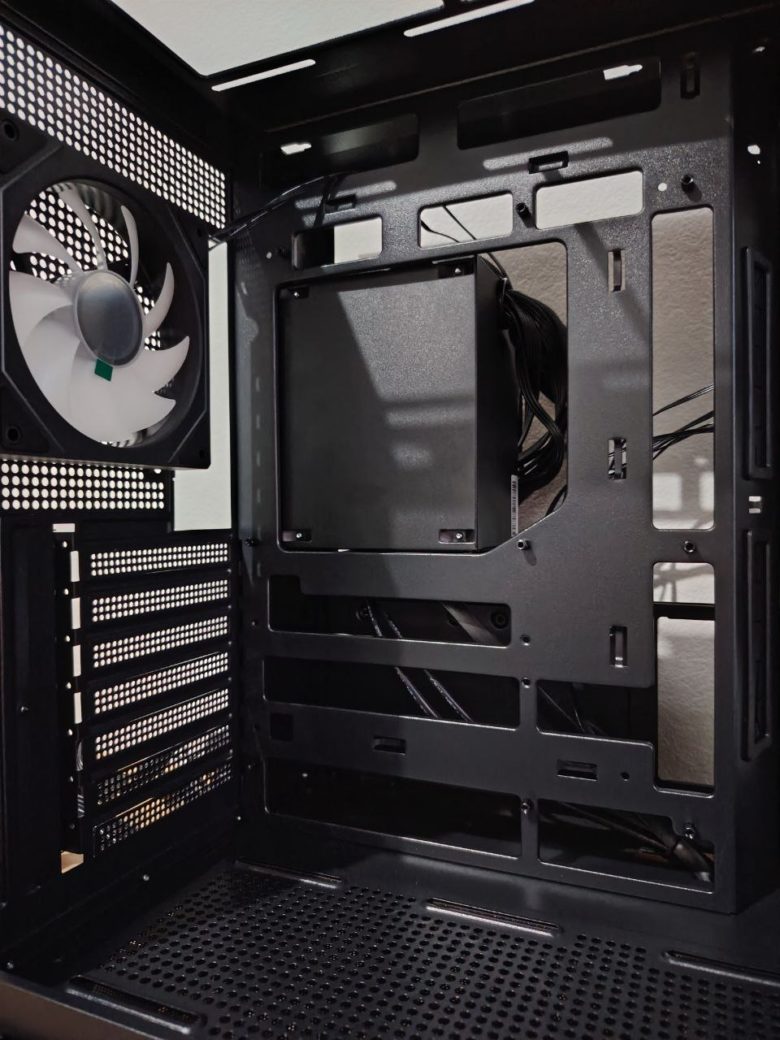

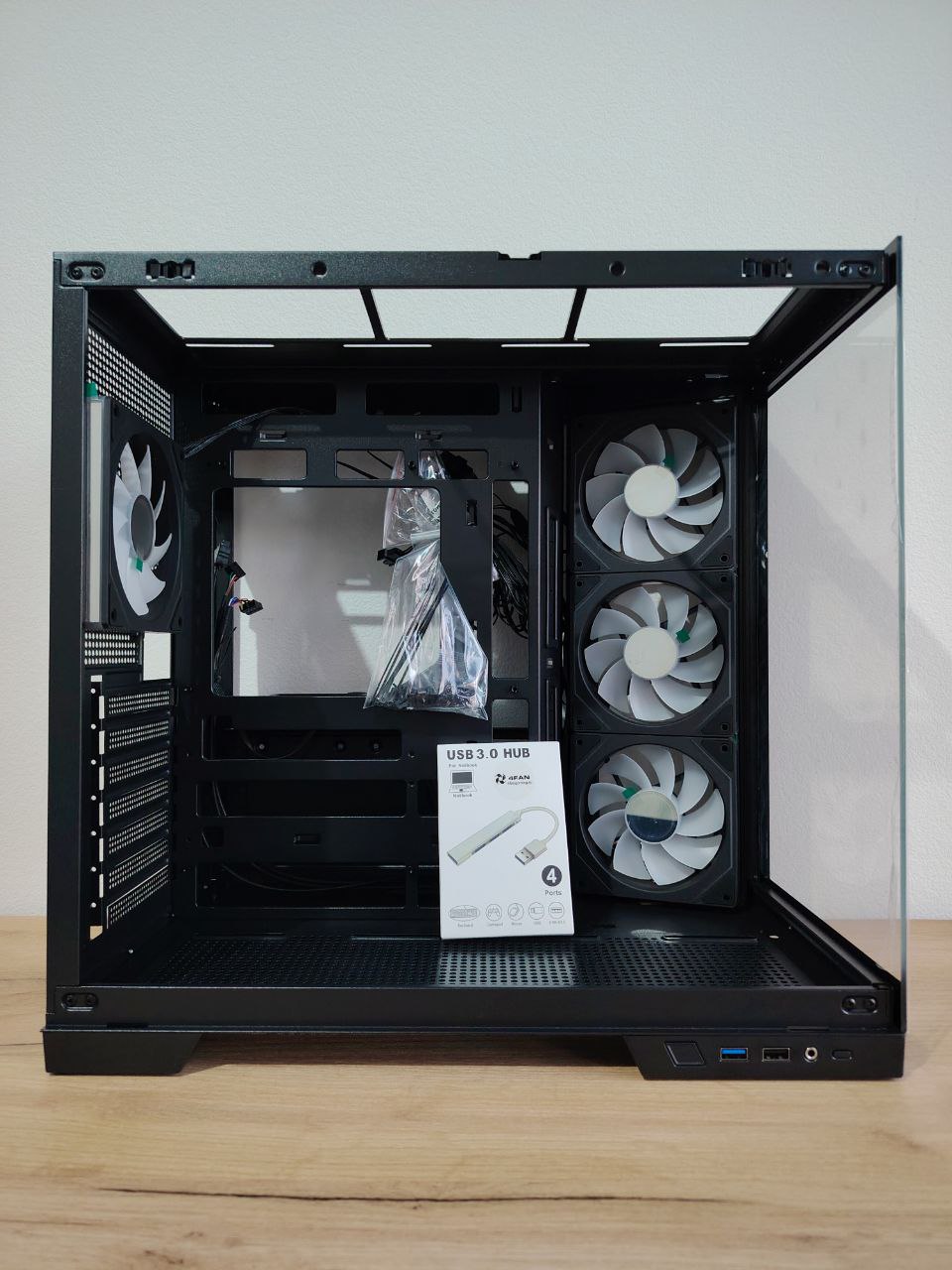

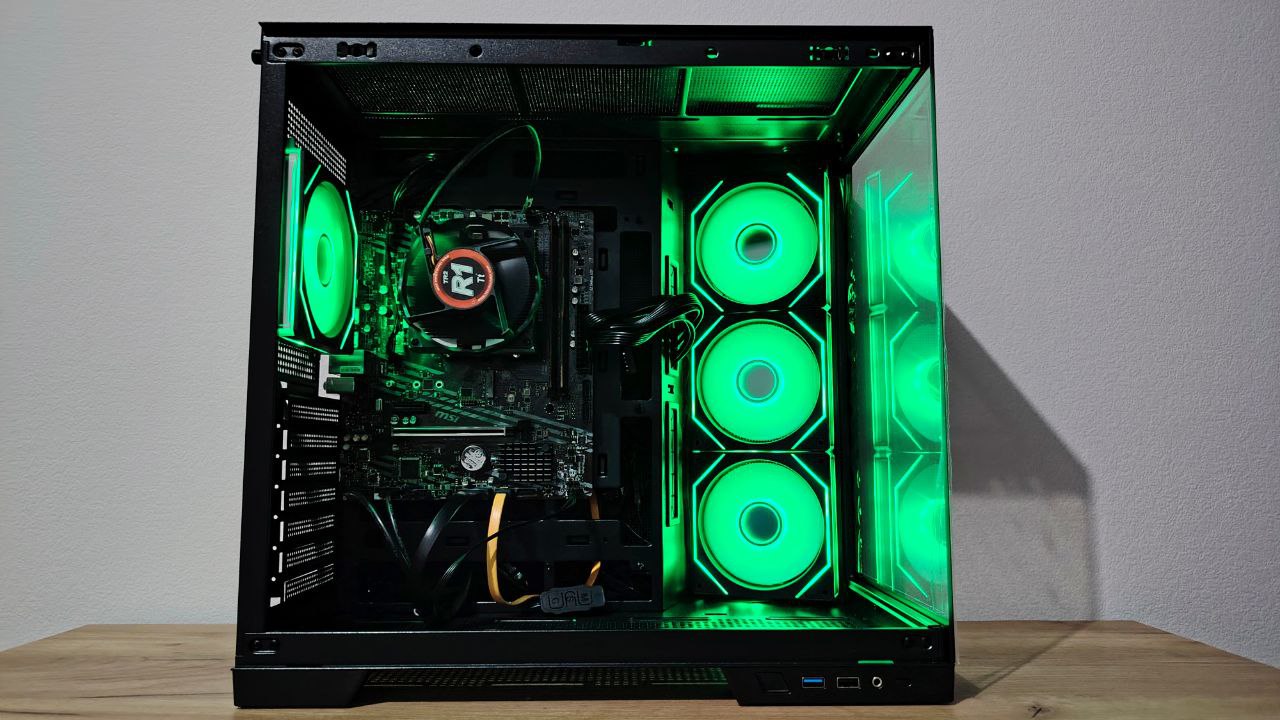

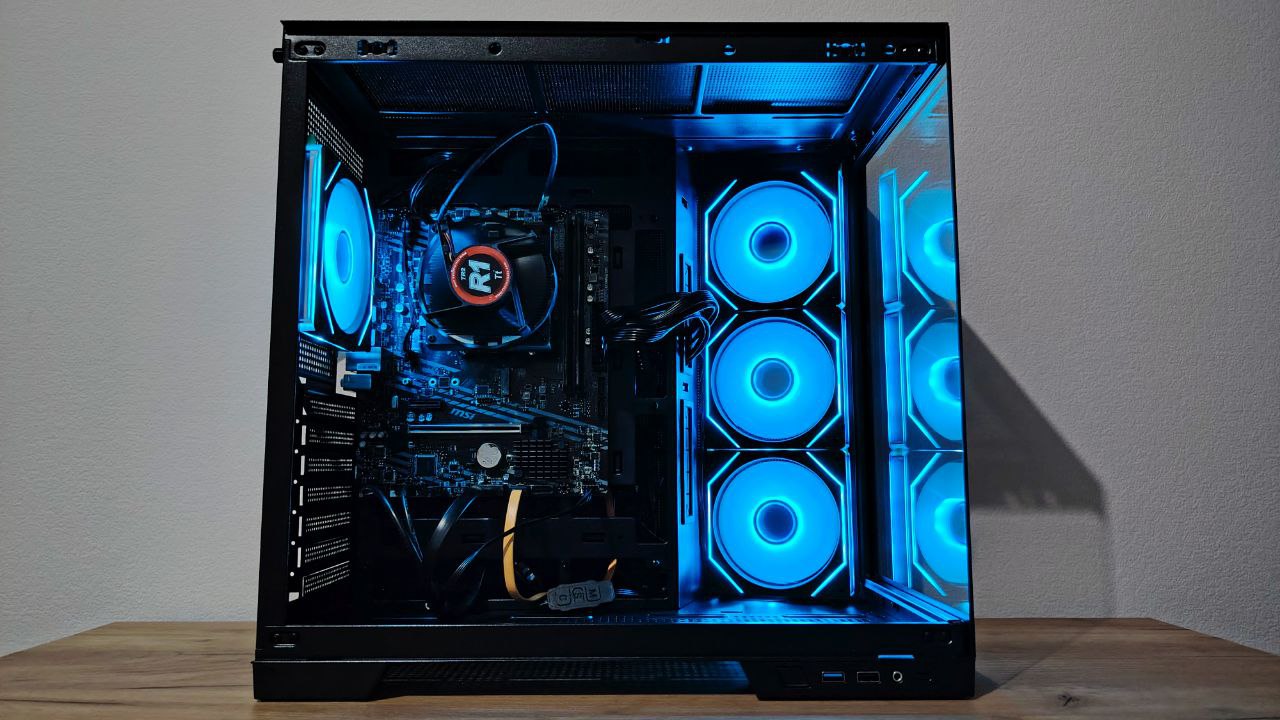

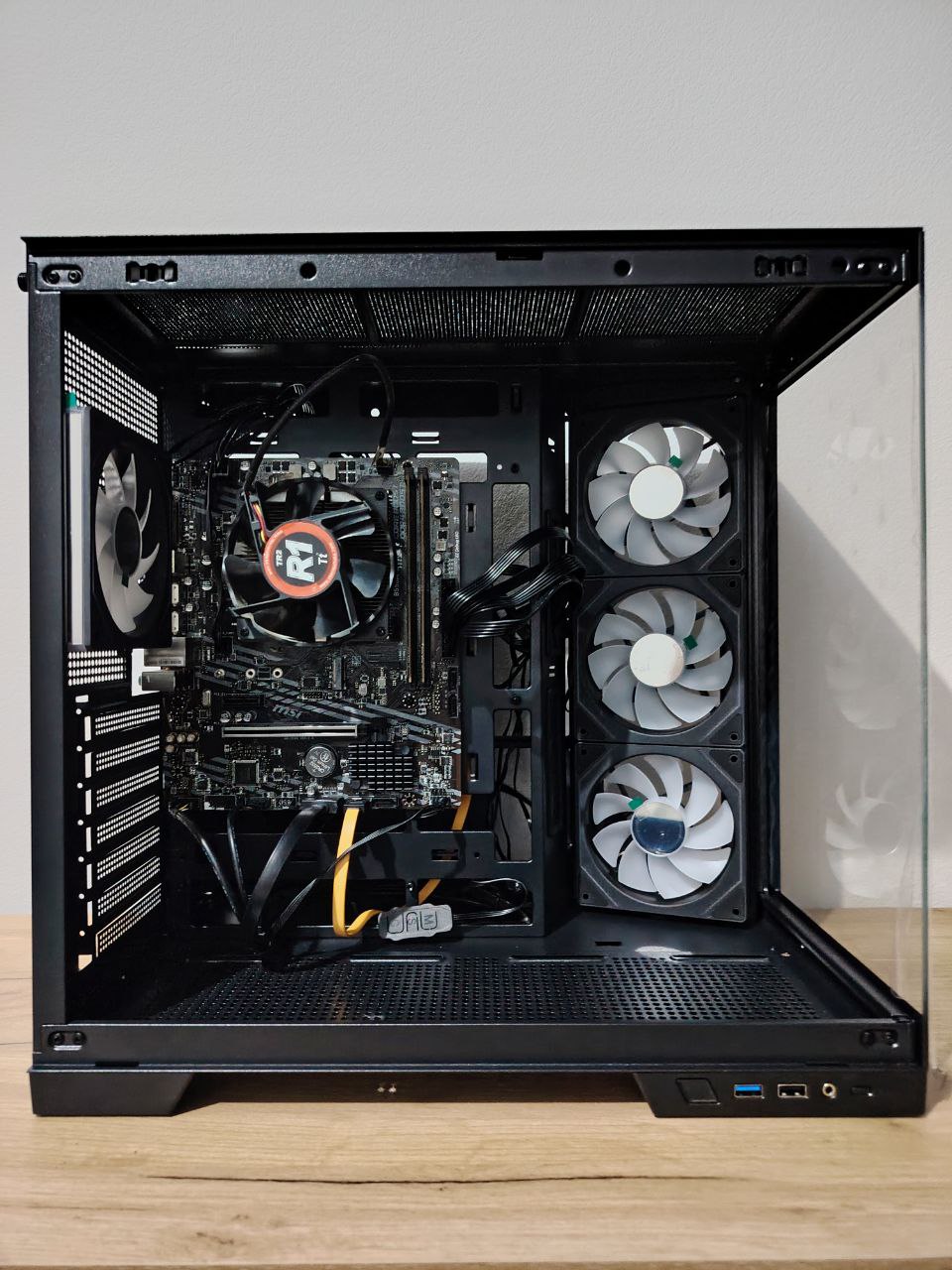

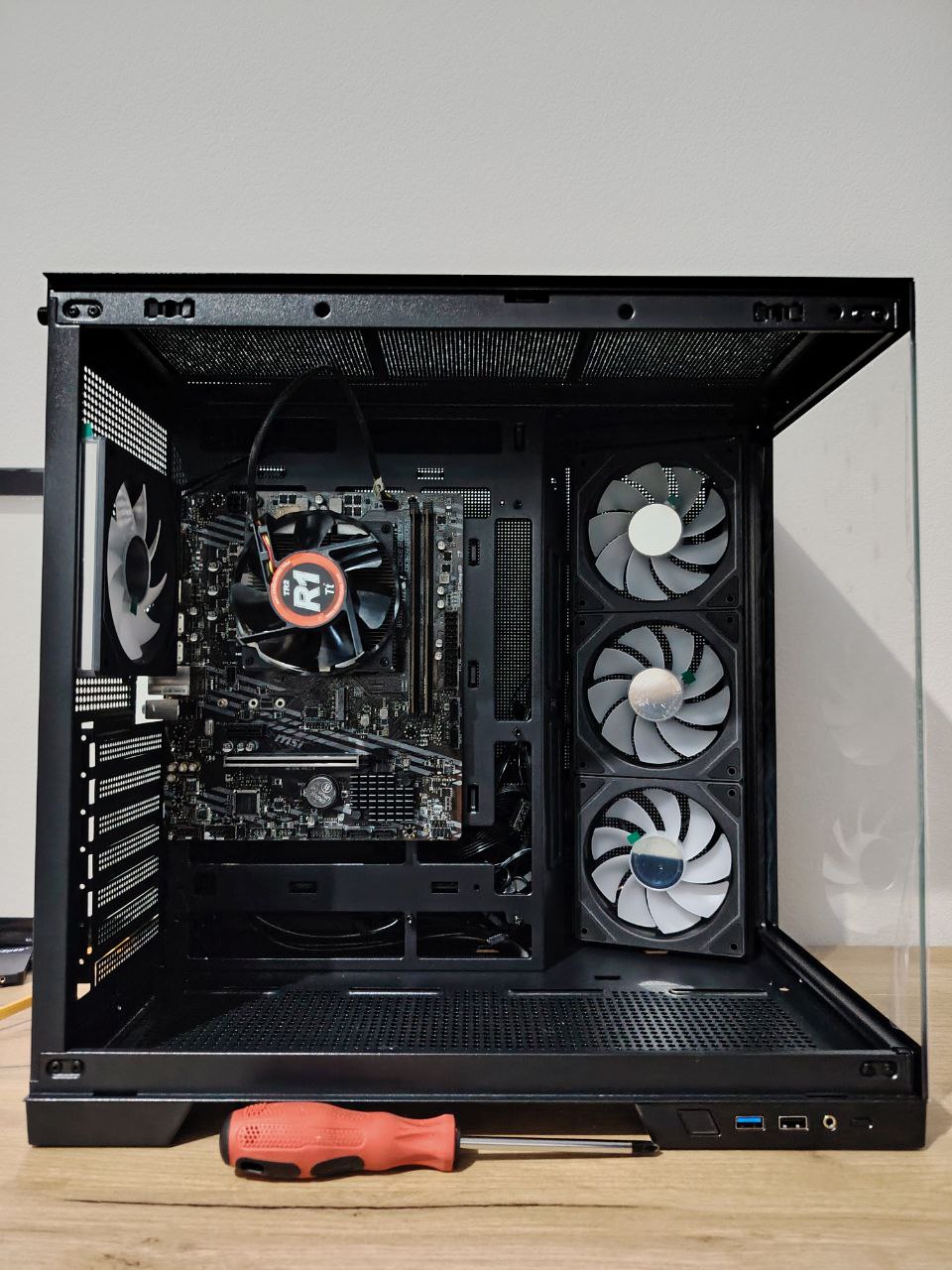

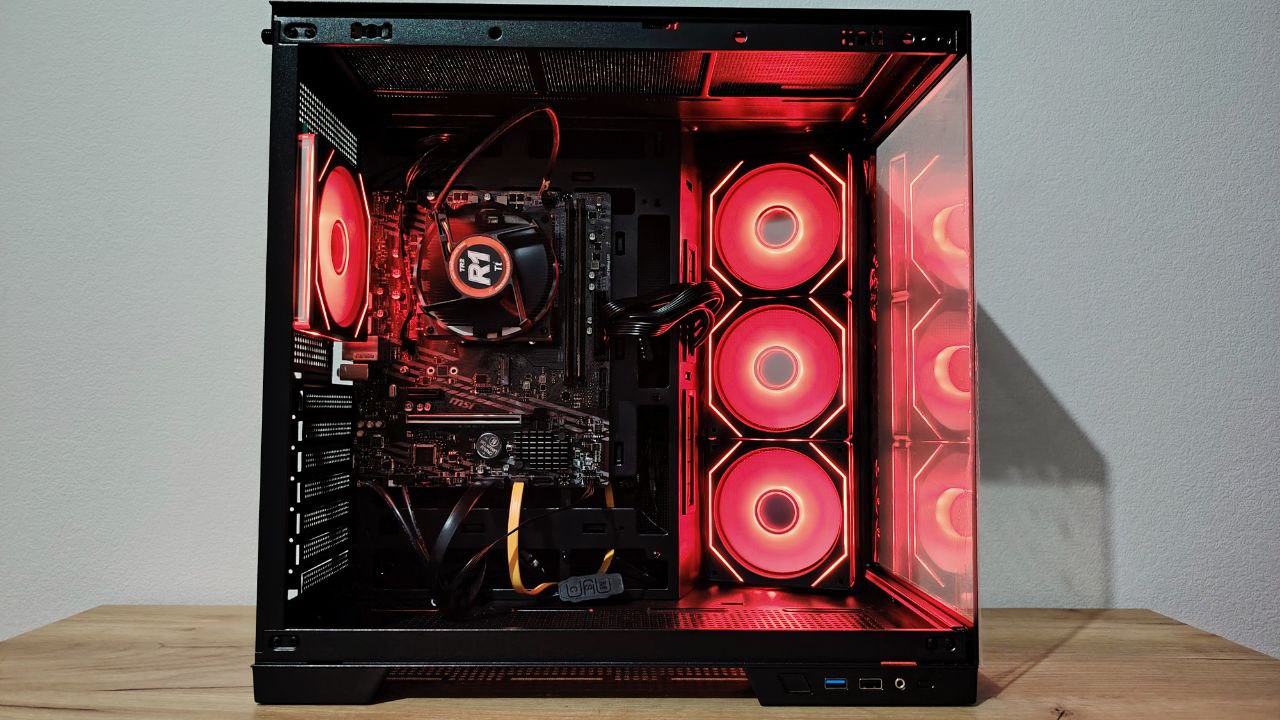

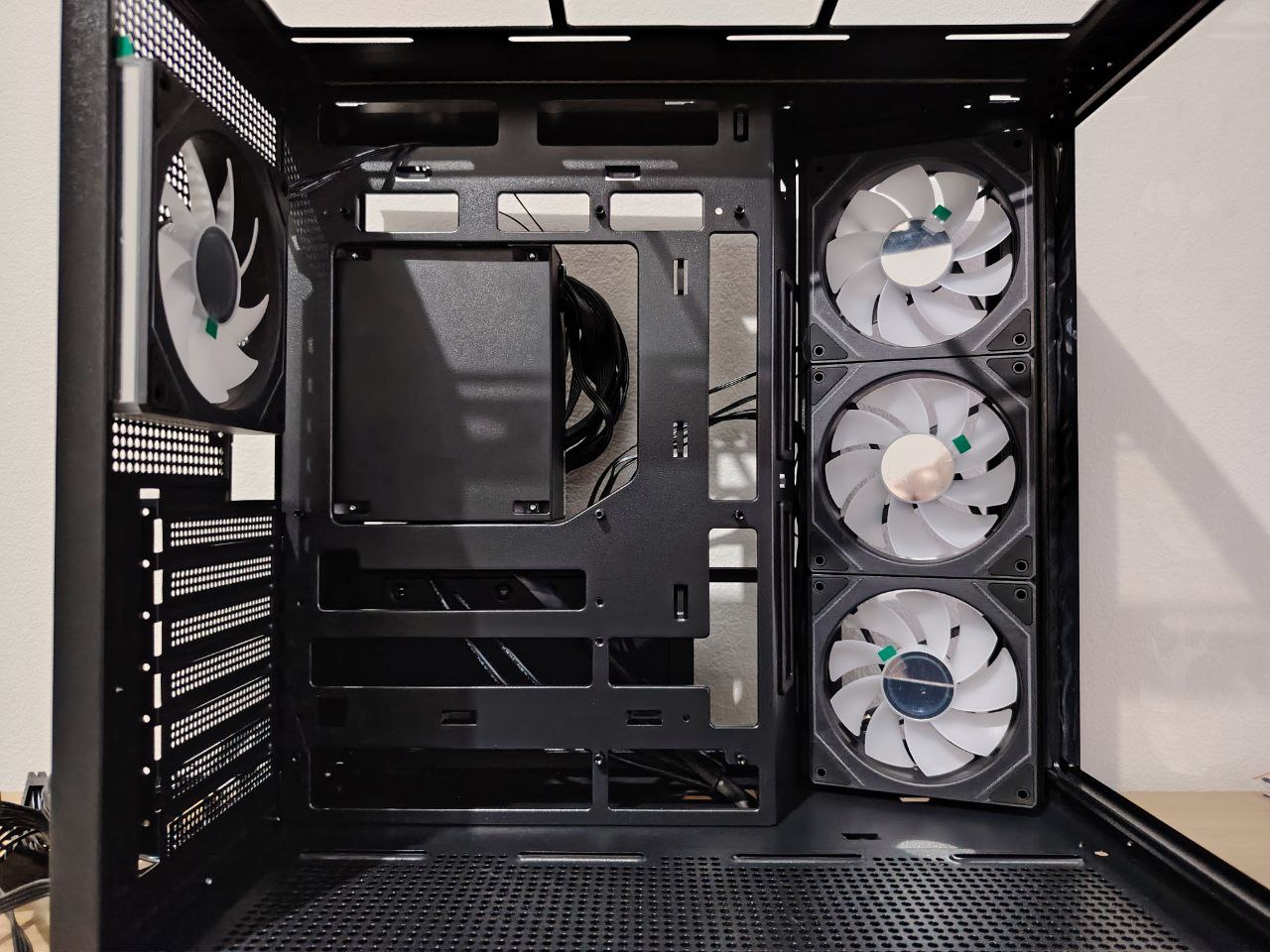

Каркас корпуса, на который устанавливается материнская плата, делит внутреннее пространство на две неравные части – со стороны стеклянных панелей располагается основное монтажное пространство, а также панель с тремя 120-мм вентиляторами с ARGB-подсветкой, установленная под небольшим углом для дополнительного обдува видеокарты.

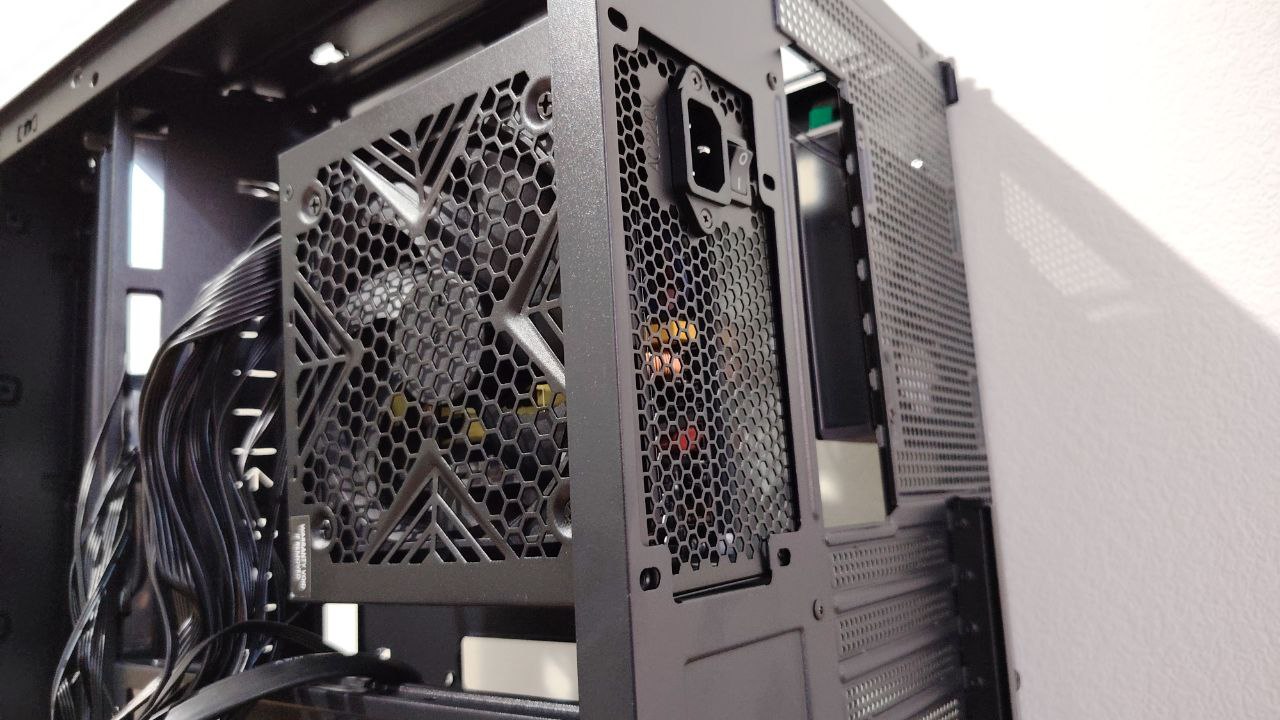

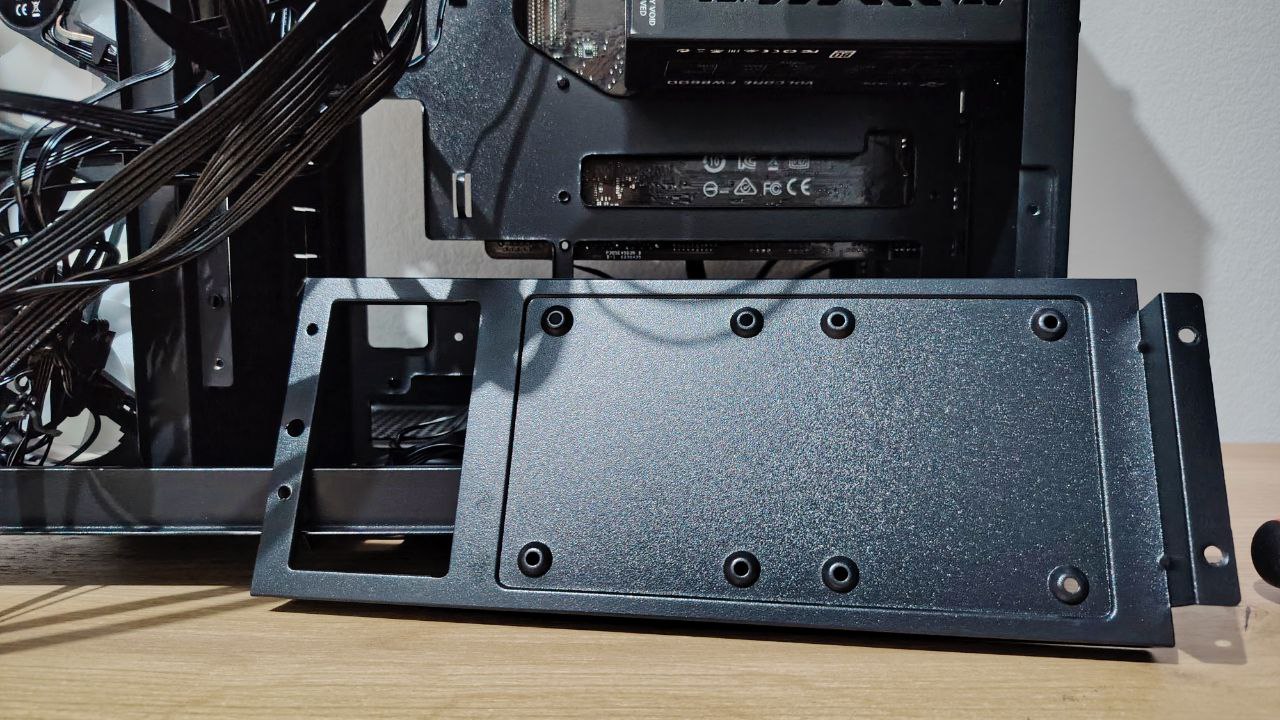

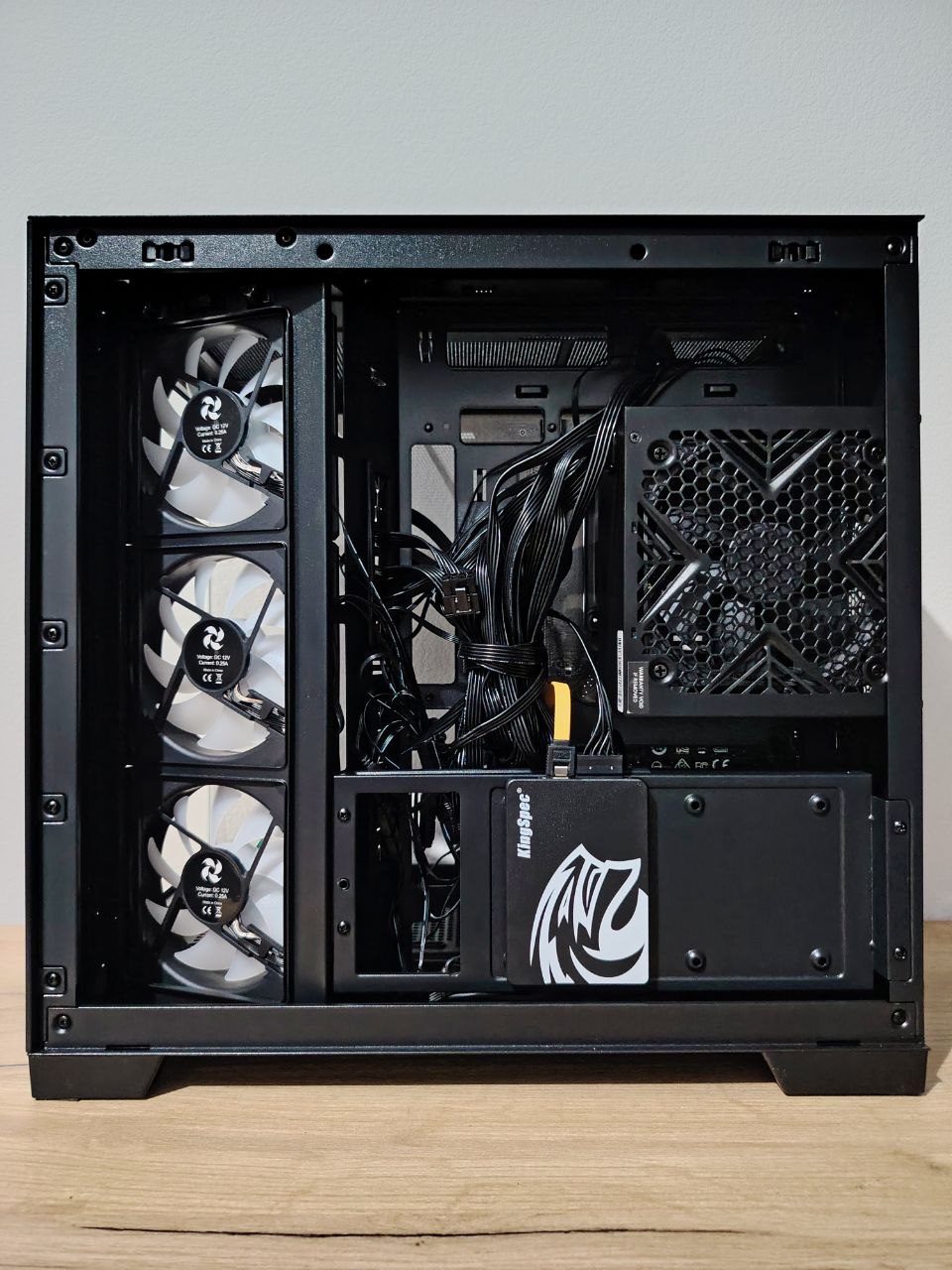

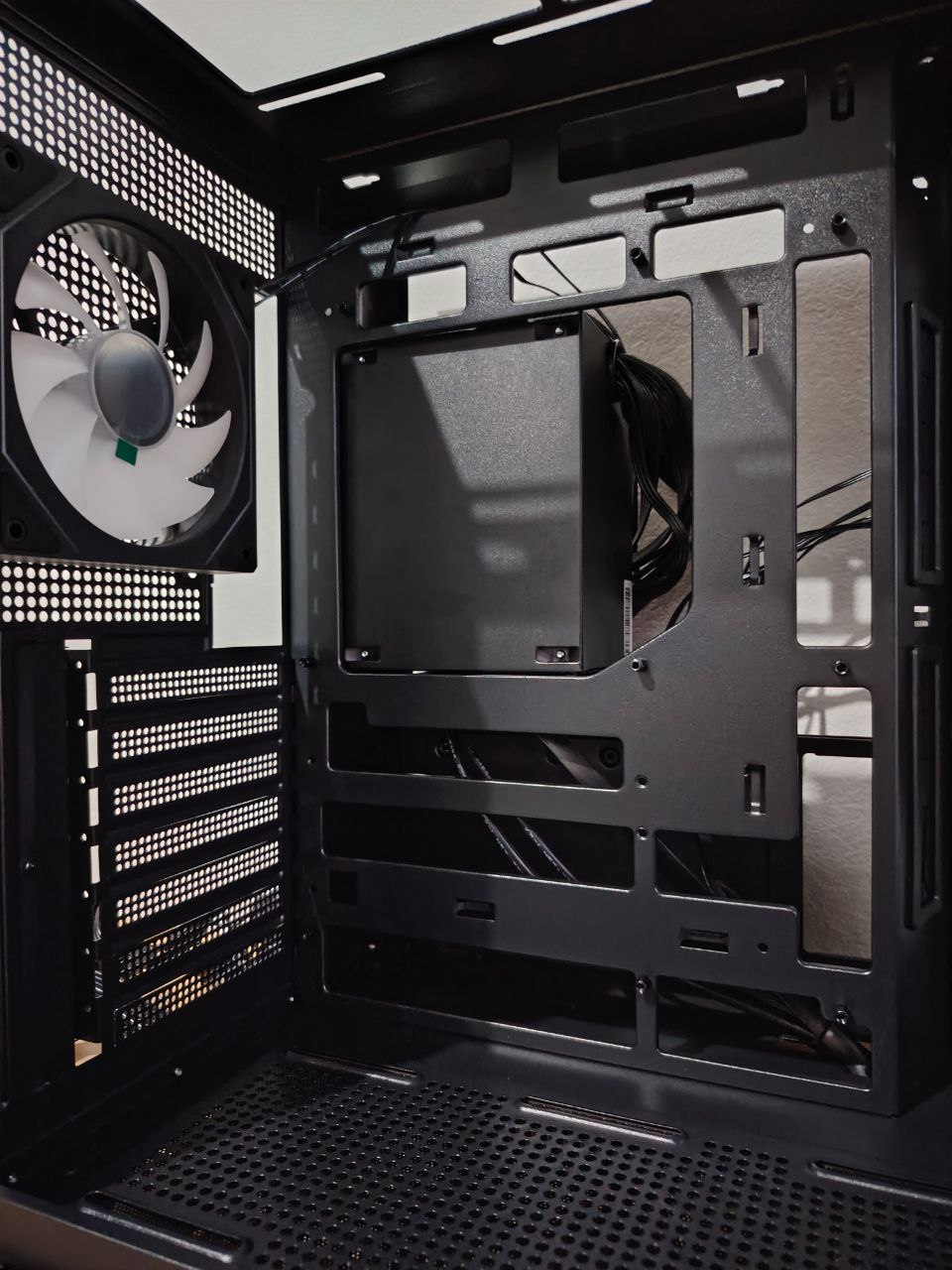

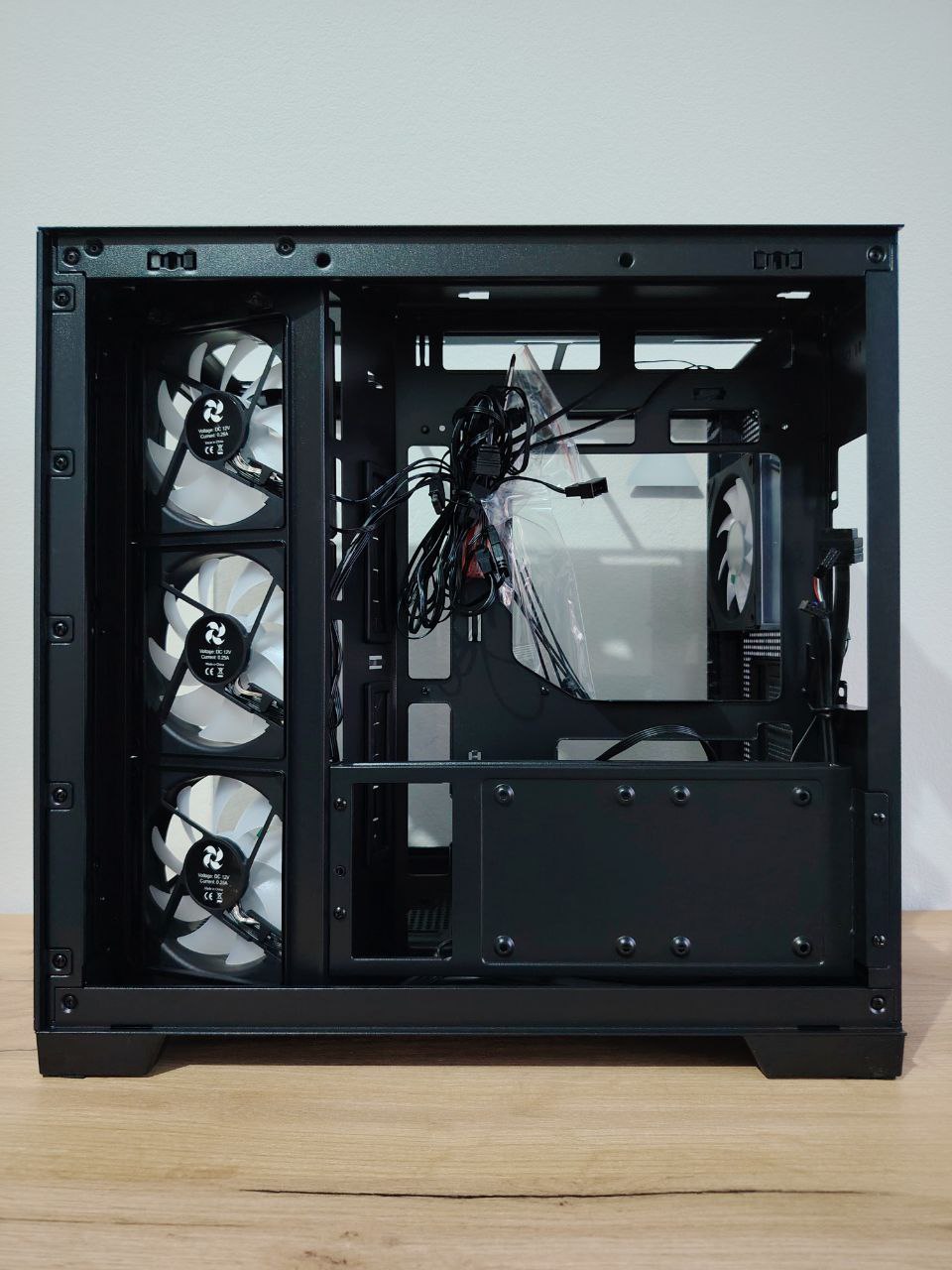

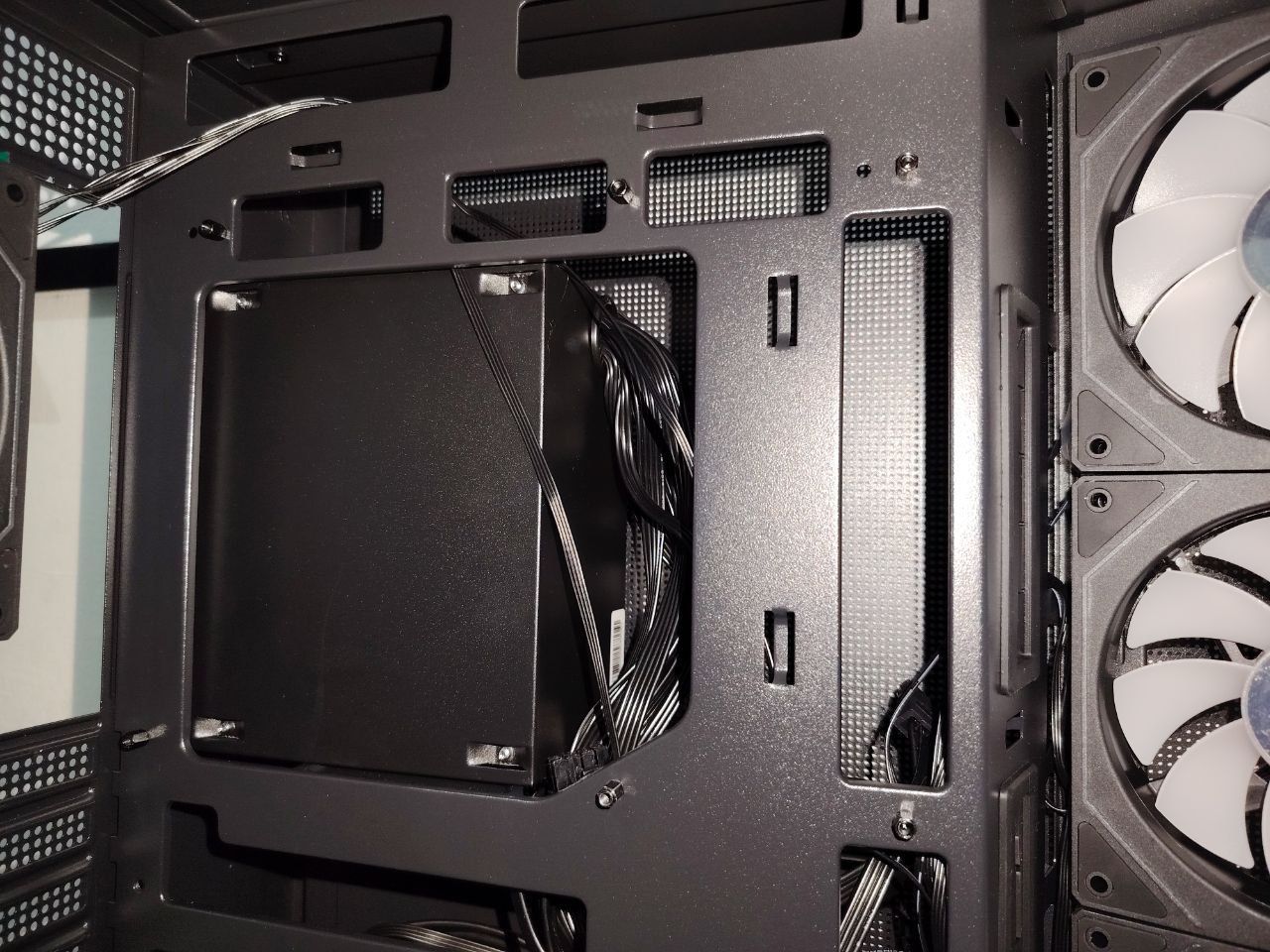

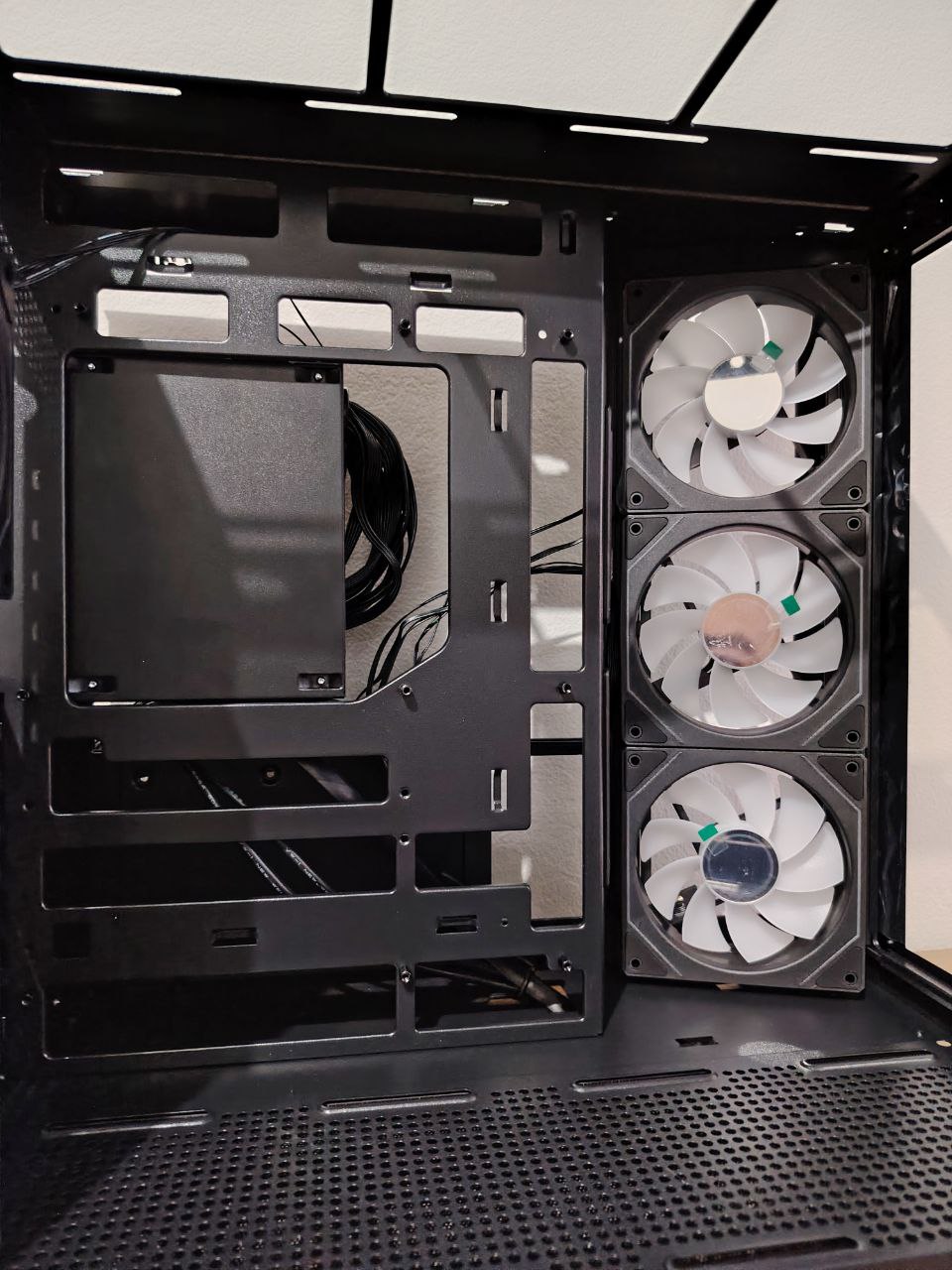

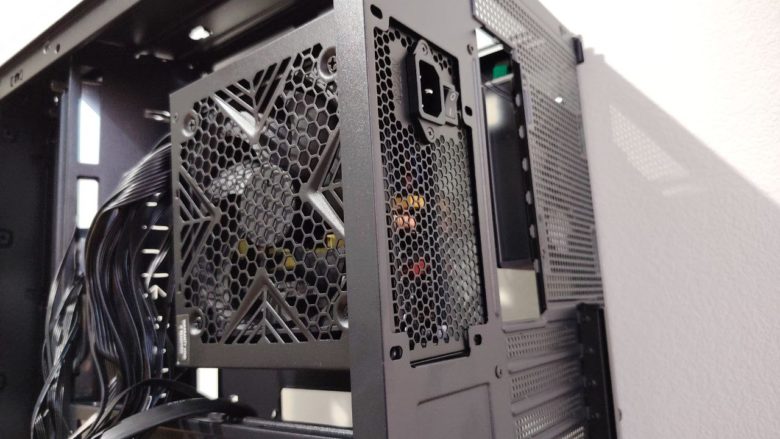

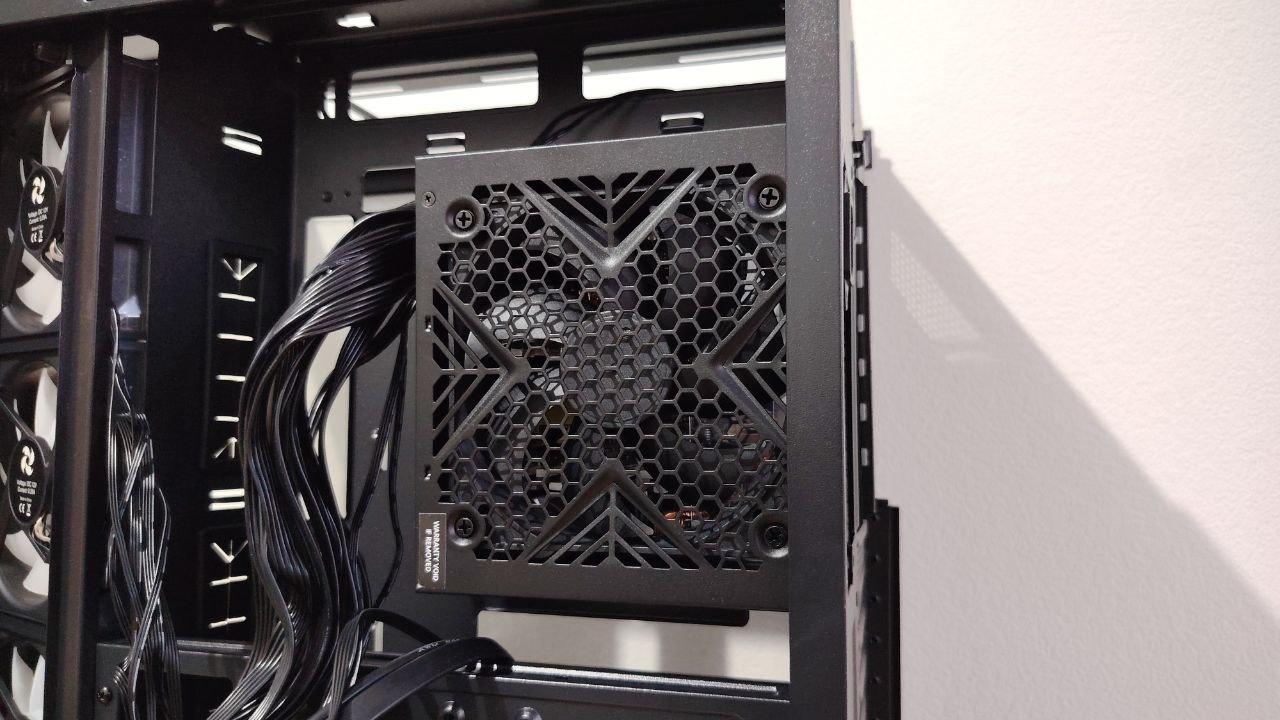

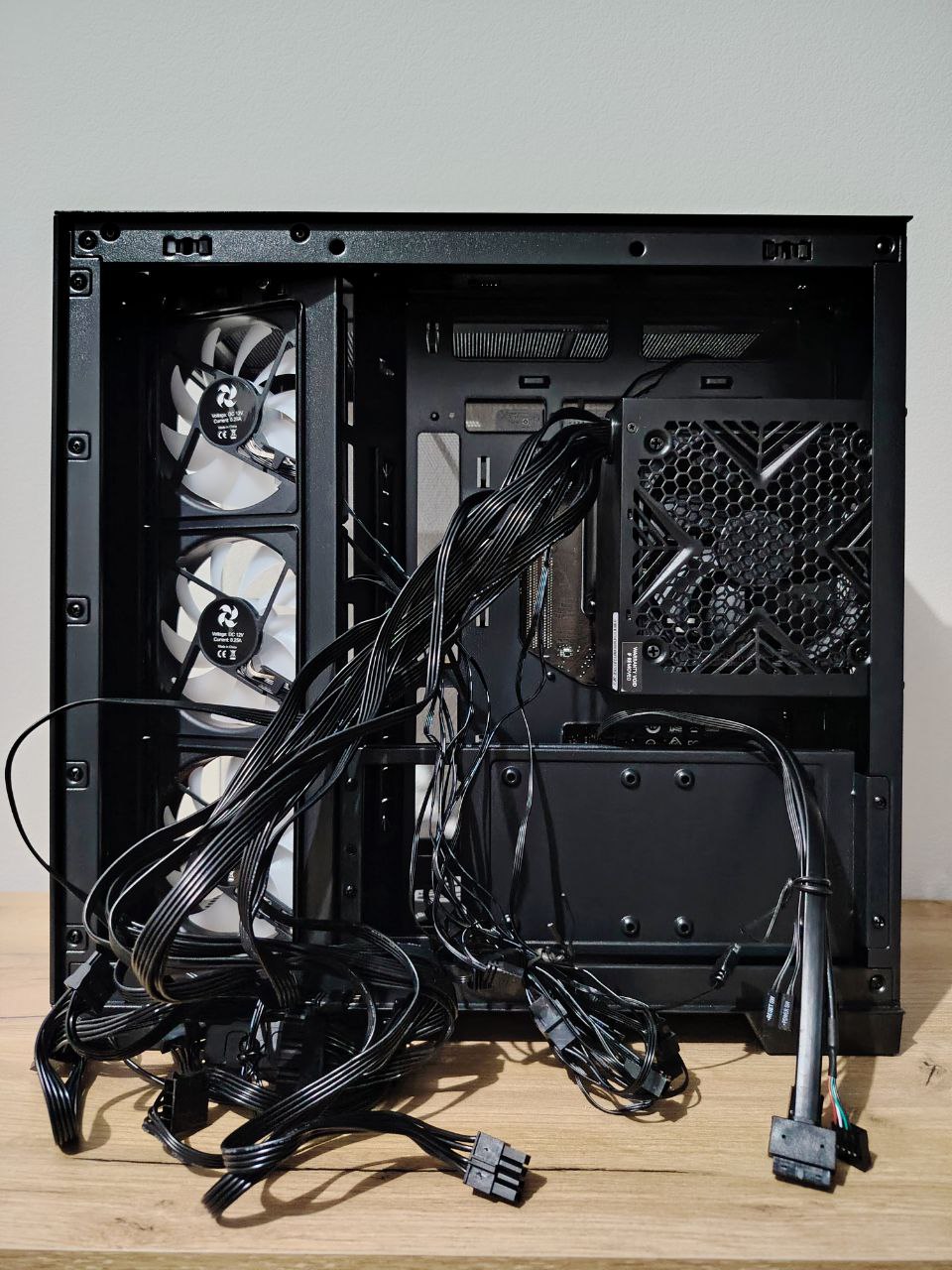

По другую сторону каркаса расположился достаточно широкий отсек – габариты корпуса позволили организовать пространство таким образом, что в нём предусмотрена вертикальная установка блока питания, примерно в середине задней панели по высоте. Никакими дополнительными стенками место его установки не отделено – помимо стандартной фиксации на задней панели предусмотрены лишь небольшие выступы на каркасе. Между задней панелью и вентиляторами на четырех винтах закреплен кронштейн, на который можно установить два HDD/SSD в форм-факторе 2,5 дюйма и один HDD в форм-факторе 3,5 дюйма – последний укладывается набок и прикручивается к загибу на его верхнем торце.

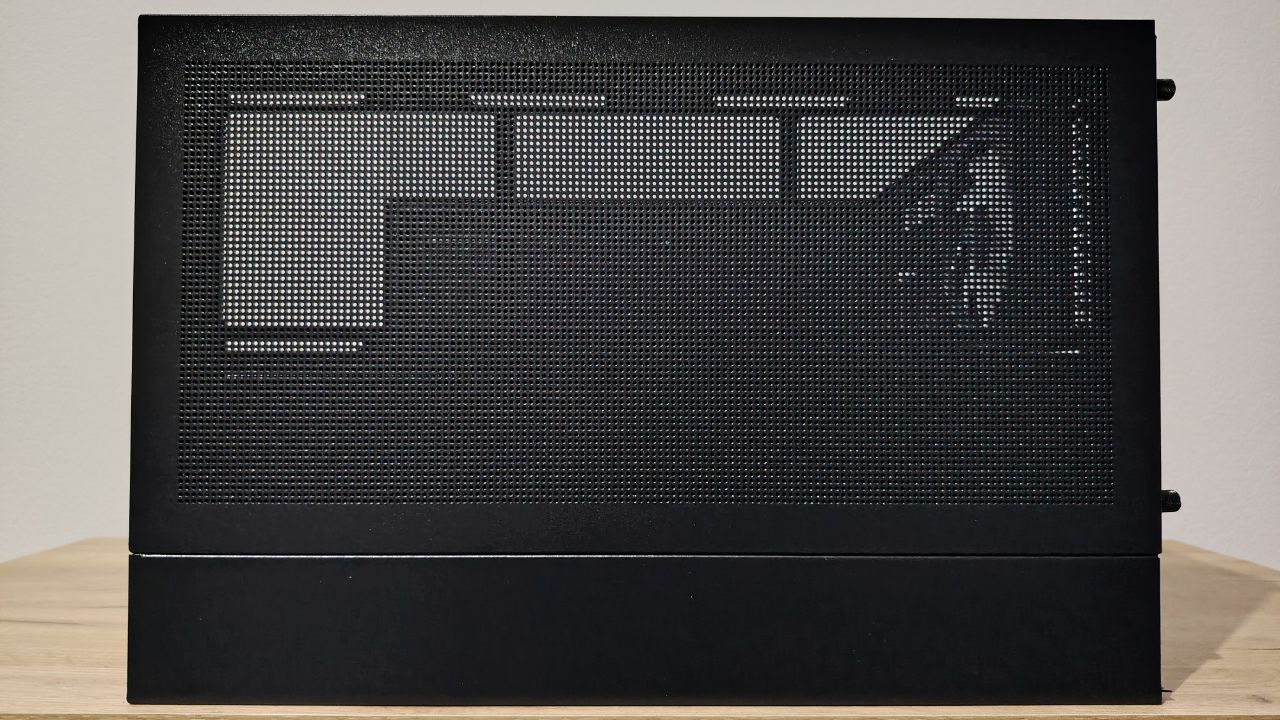

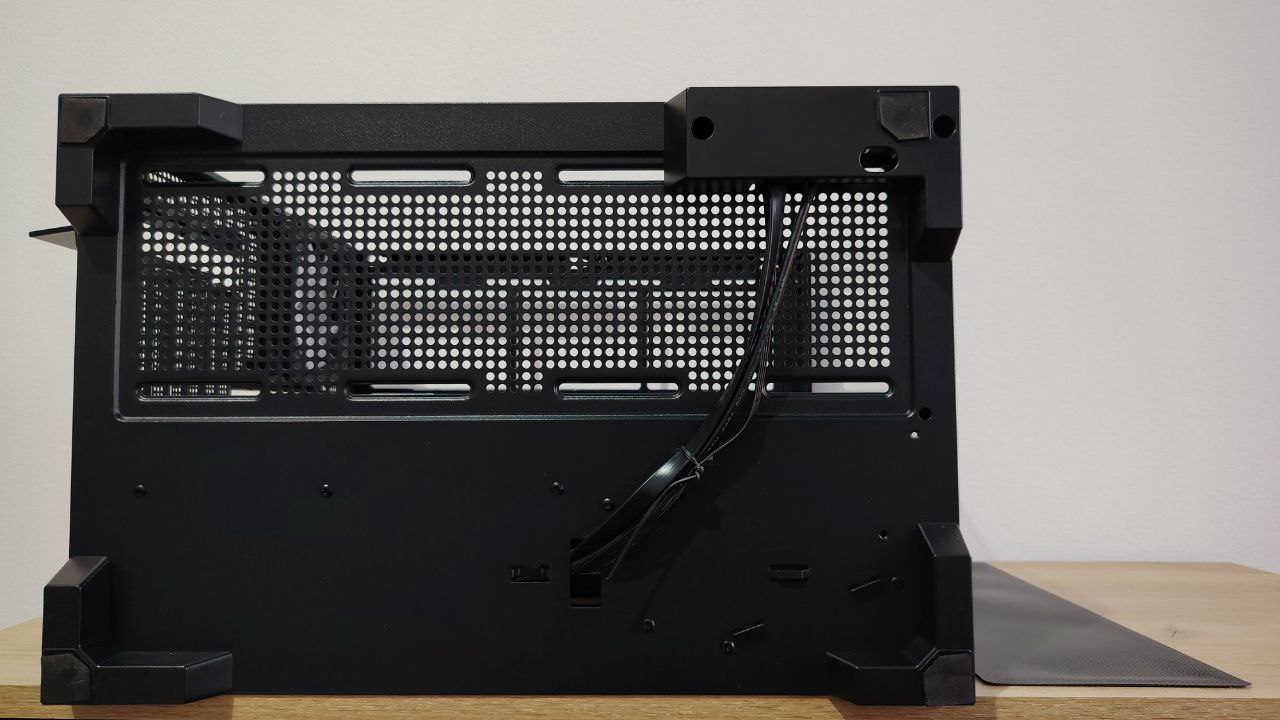

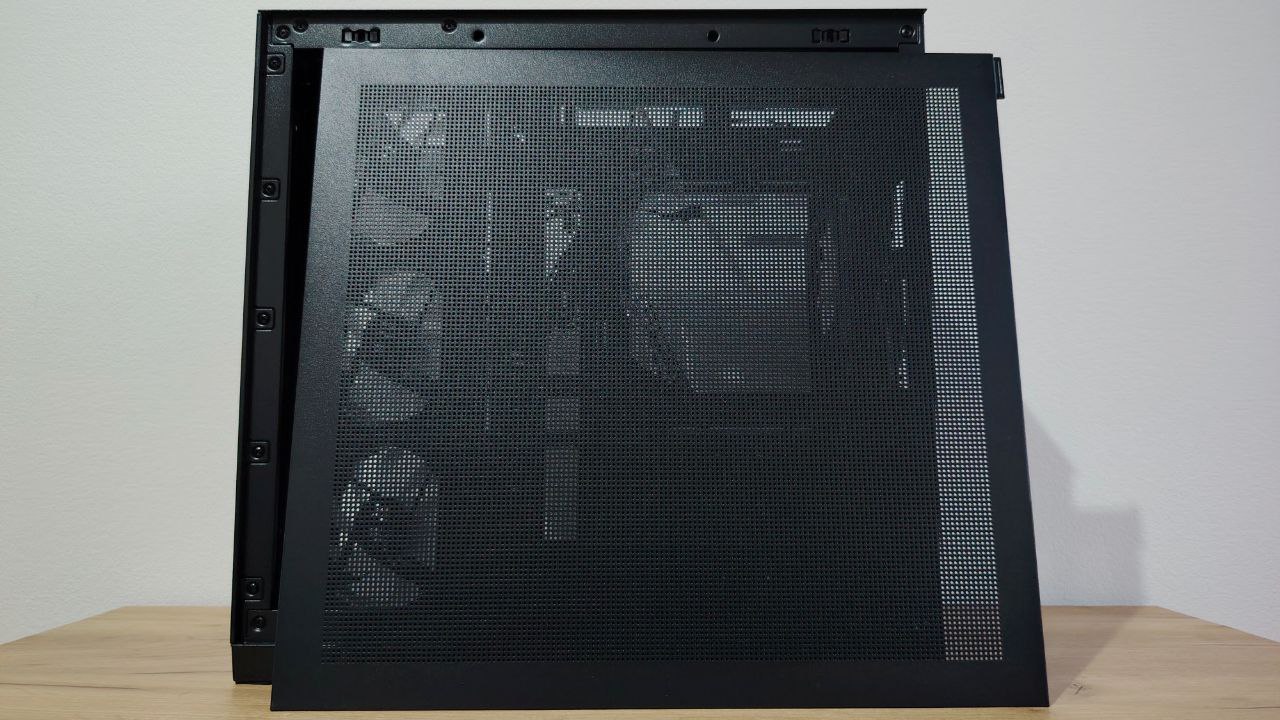

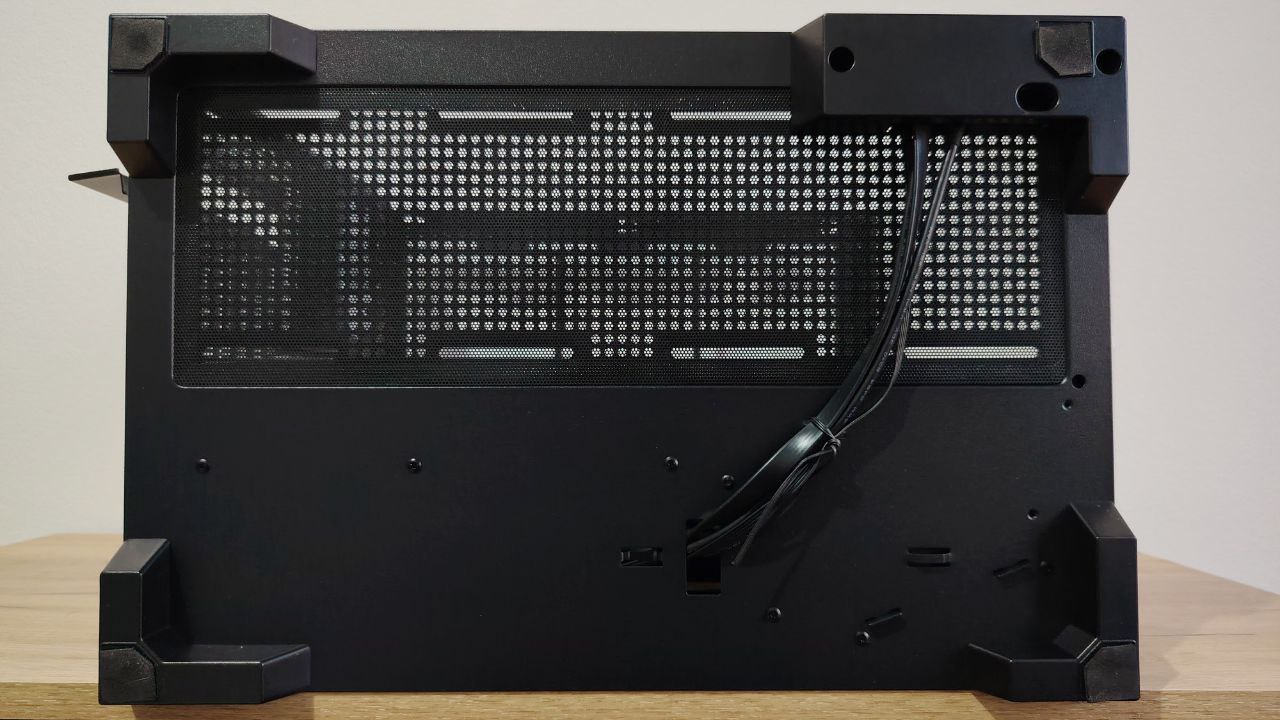

Боковые панели удерживаются креплениями на защелках, предусматривающими быстрый съем. Также стоит отметить, что одна из них полностью перфорирована, что значительно улучшает циркуляцию воздуха по сравнению с множеством моделей корпусов, где перфорация часто бывает частичной или вовсе отсутствует. Перфорировано и дно корпуса, на котором есть места для установки еще трех вентиляторов диаметром 120 мм. Снизу оно дополнительно защищено удерживаемой на магнитах противопыльной сеткой.

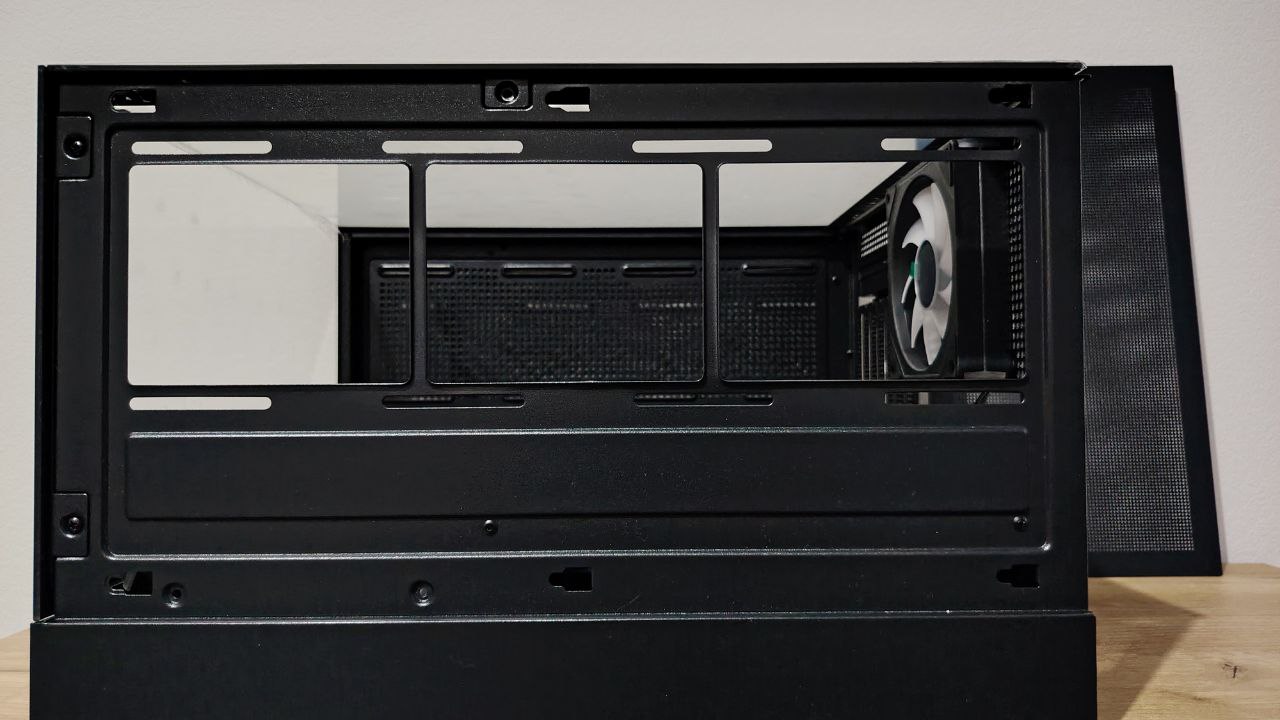

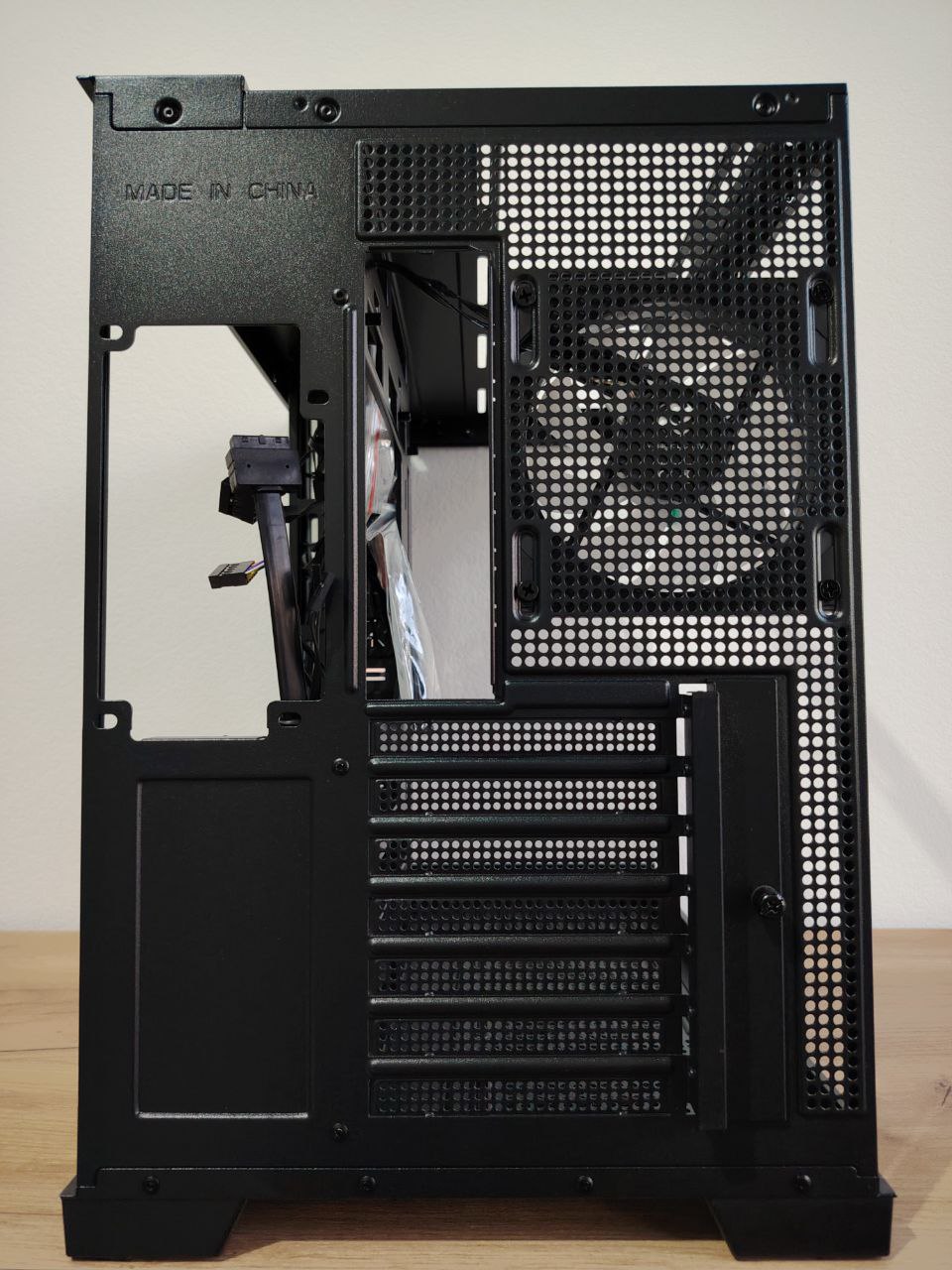

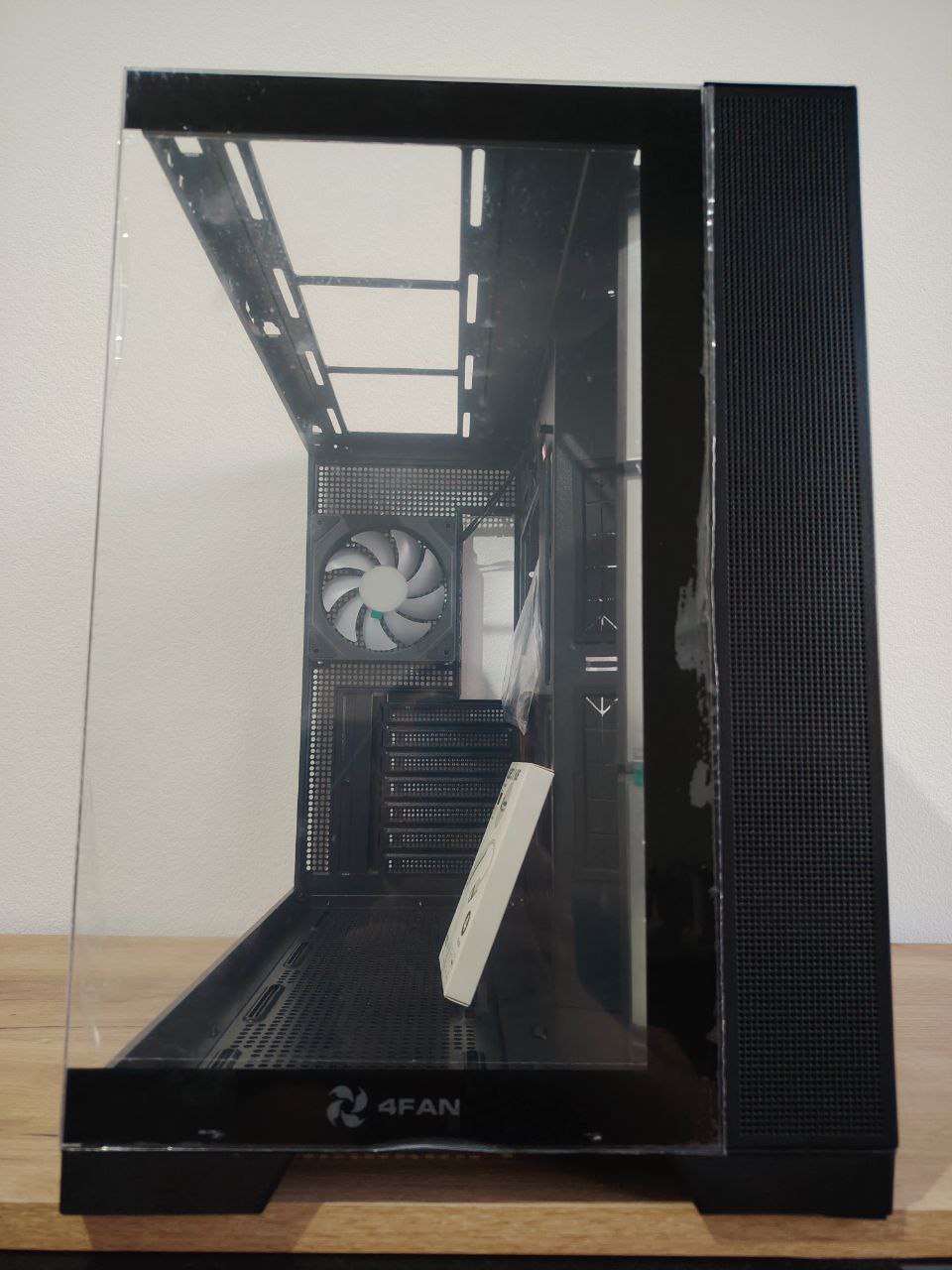

Верхняя панель также практически полностью продуваема и удерживается двумя винтами – при необходимости ее можно снять. Сверху, как и снизу, можно установить до трёх 120-мм вентиляторов. Снимается и передняя панель, также закрепленная винтами, но реально это вряд ли потребуется. Сзади, как обычно, расположилось окно для блока ввода-вывода материнской платы, заглушки для плат расширения, удерживаемые прижимной планкой на винте, и еще один вентилятор диаметром 120 мм, тоже с RGB-подсветкой.

Как мы видим, корпус поддерживает установку довольно большого количества вентиляторов – при полном комплекте по три штуки сверху и снизу вместе со штатными четырьмя общее количество составит десять штук, что снимает любые возможные вопросы к циркуляции воздуха. К сожалению, любители вентиляторов побольше будут разочарованы – поддерживается только диаметр 120 мм.

При использовании жидкостного охлаждения можно установить радиатор сверху (до 360 мм), а также снять вентиляторы сзади и у материнской платы, заменив их на радиаторы размером 120 мм и до 240 мм, соответственно. На нижнюю панель установка радиаторов не предусмотрена.

Особенности сборки

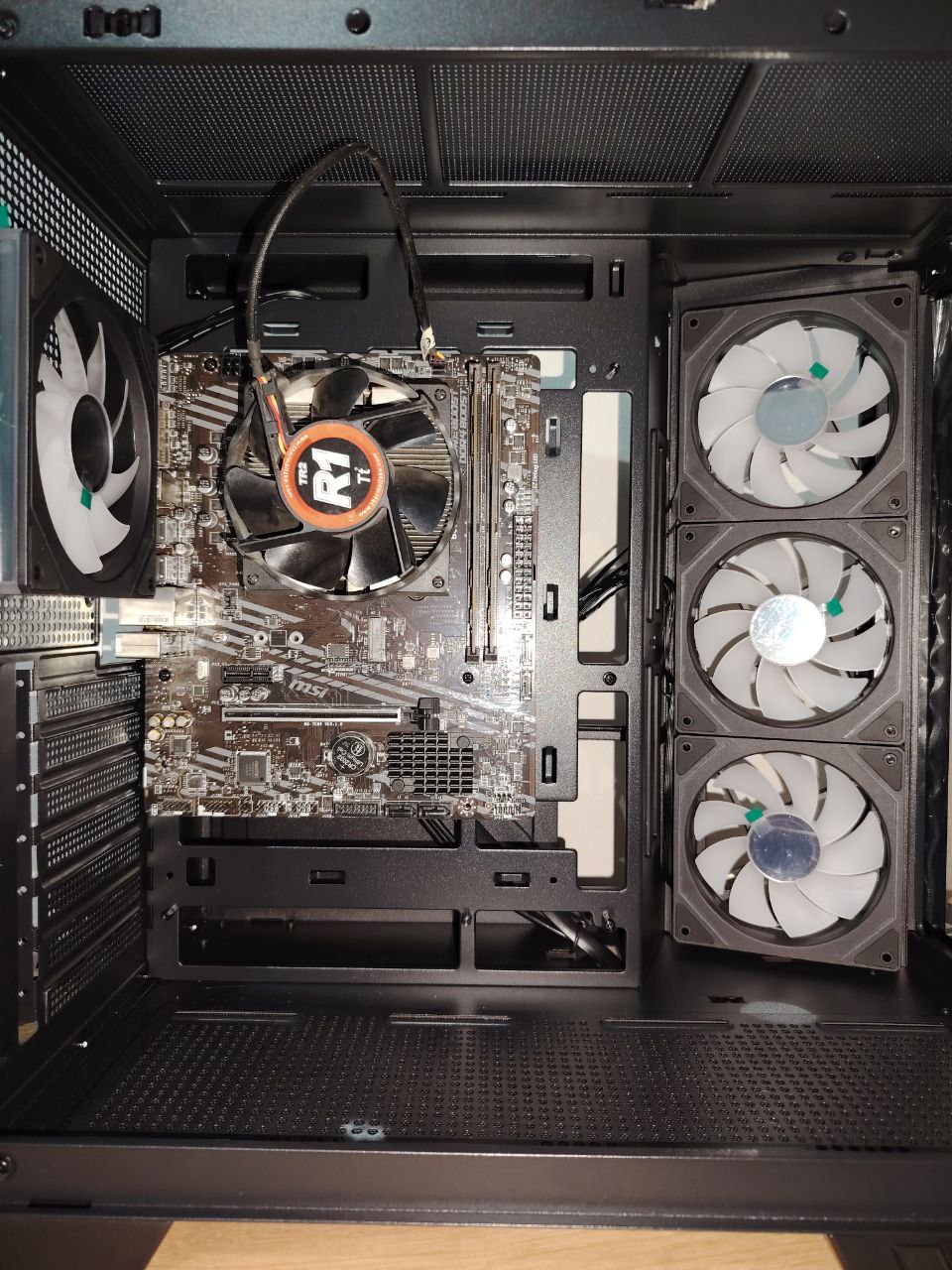

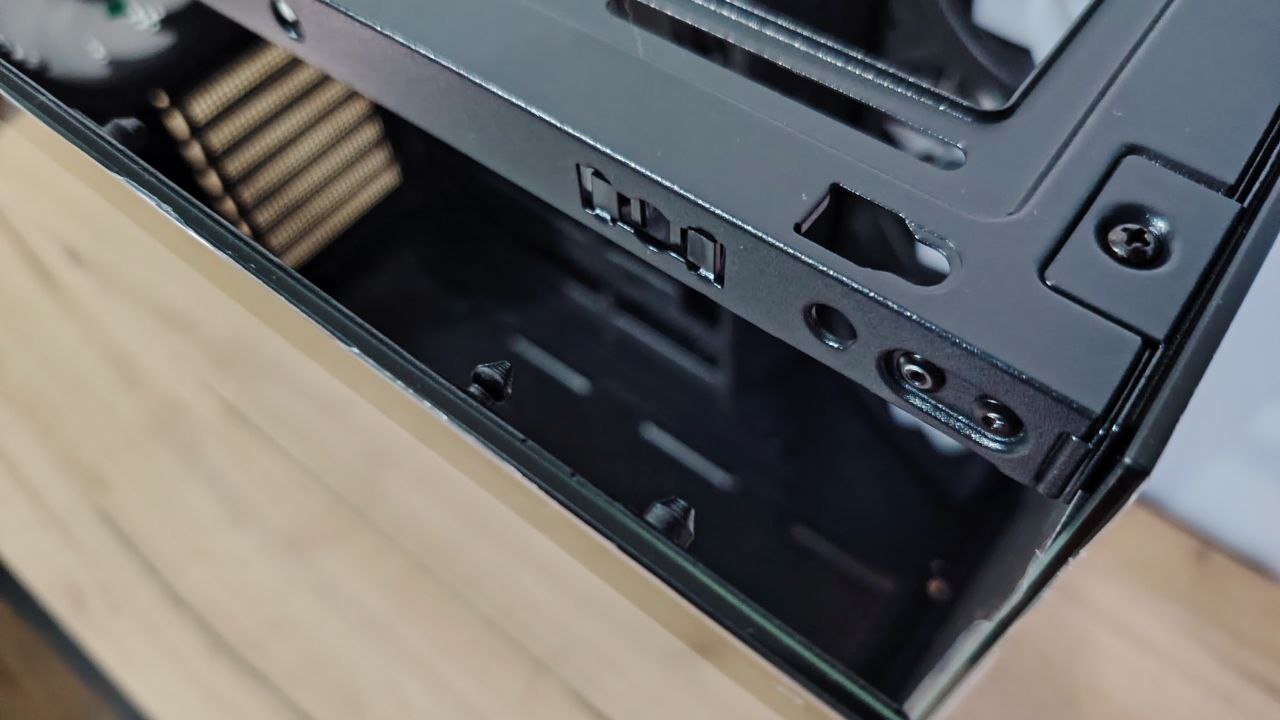

Большая ширина корпуса увеличивает доступное монтажное пространство и облегчает сборку. Для установки материнских плат различных форм-факторов предусмотрены стандартные штырьки, по большей части уже прикрученные в соответствующих посадочных местах. Корпус поддерживает полноразмерные ATX, mini-ATX и ITX.

Как уже упоминалось, для сборки достаточно крестообразной отвертки, которая есть в комплекте. Многие болты, удерживающие внешние детали, оснащены специальными головками, позволяющими откручивать их без инструментов – хотя первый раз отвертка всё же может потребоваться, потому что закручены они довольно сильно.

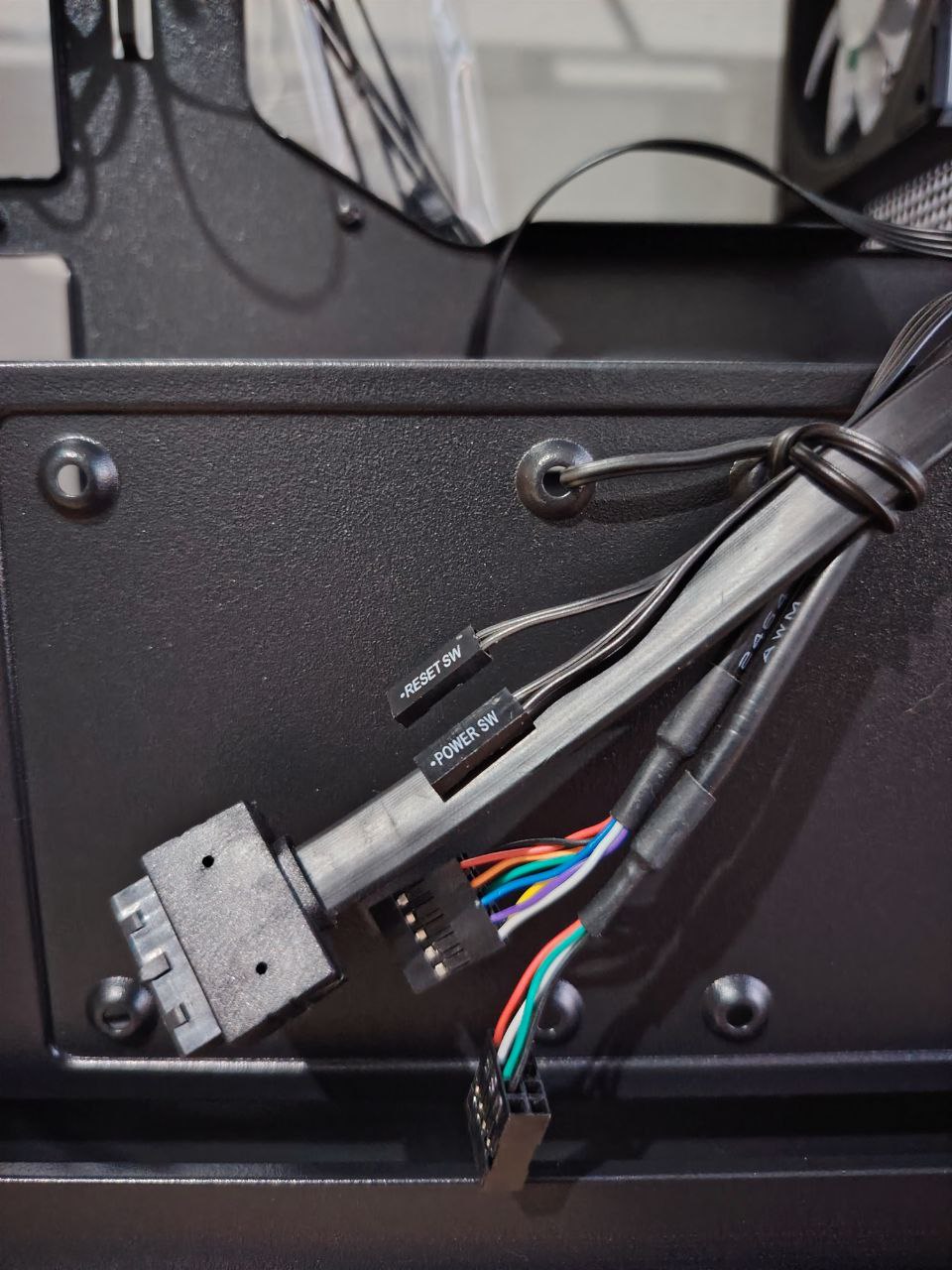

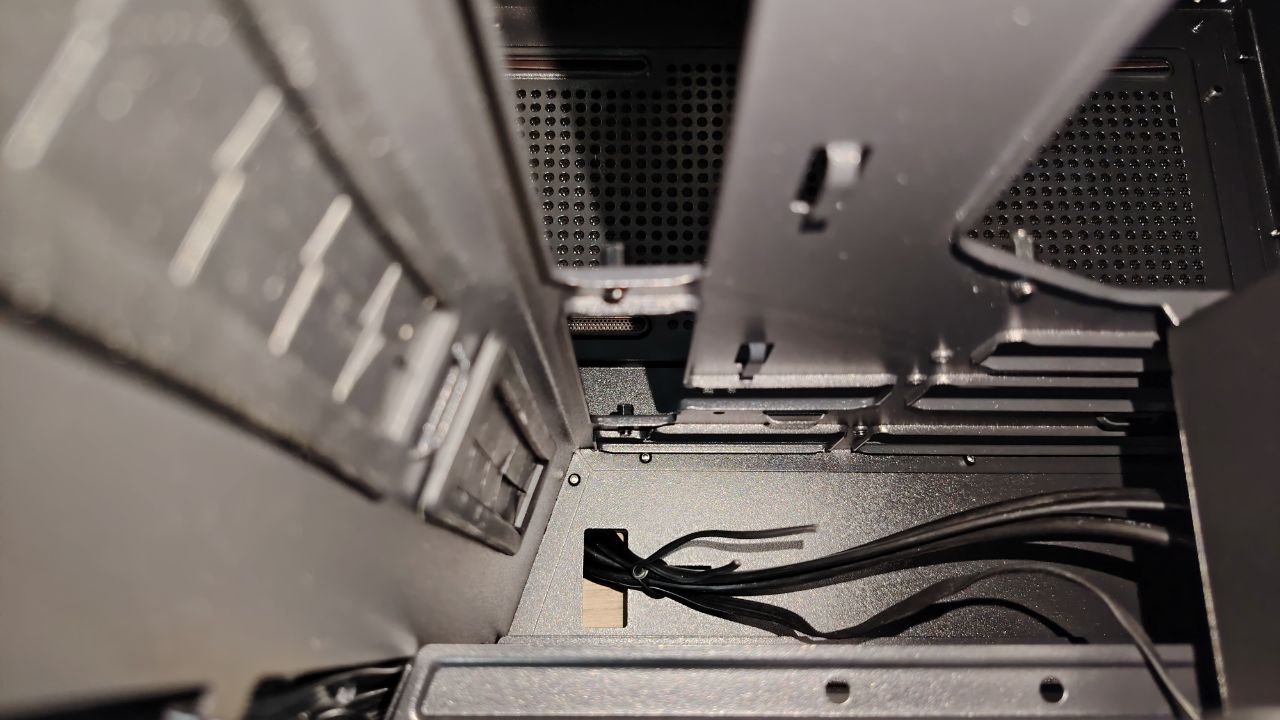

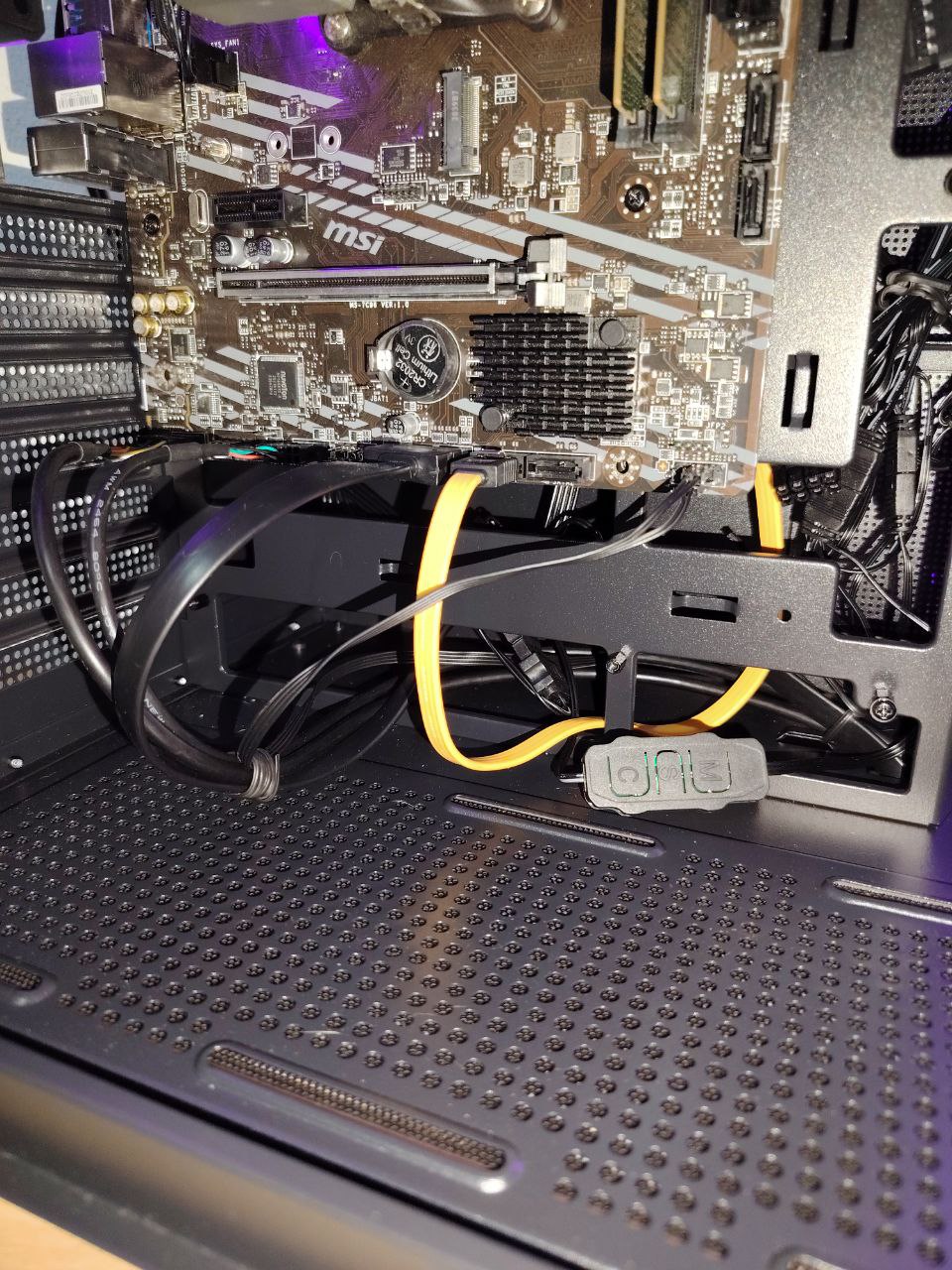

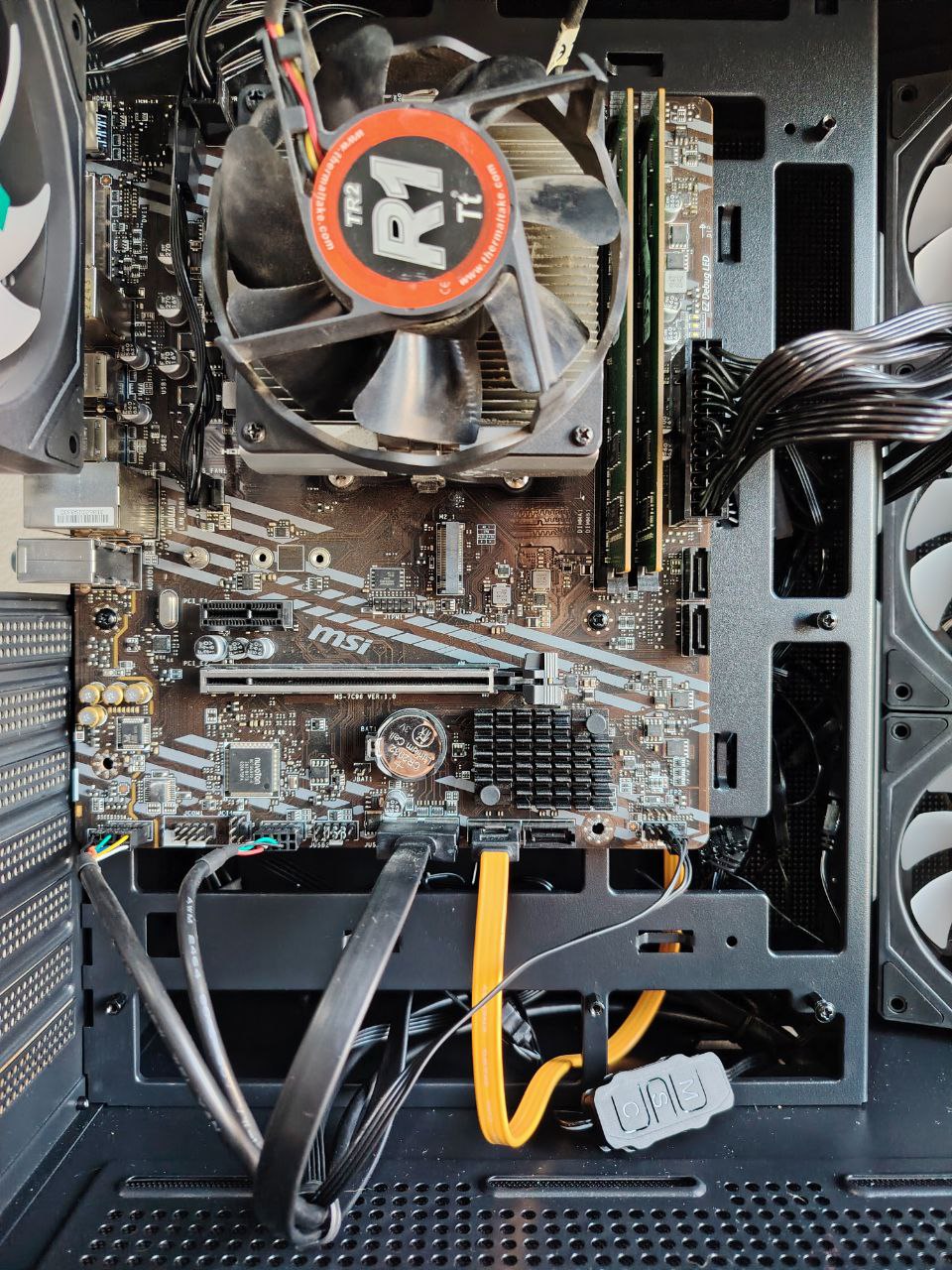

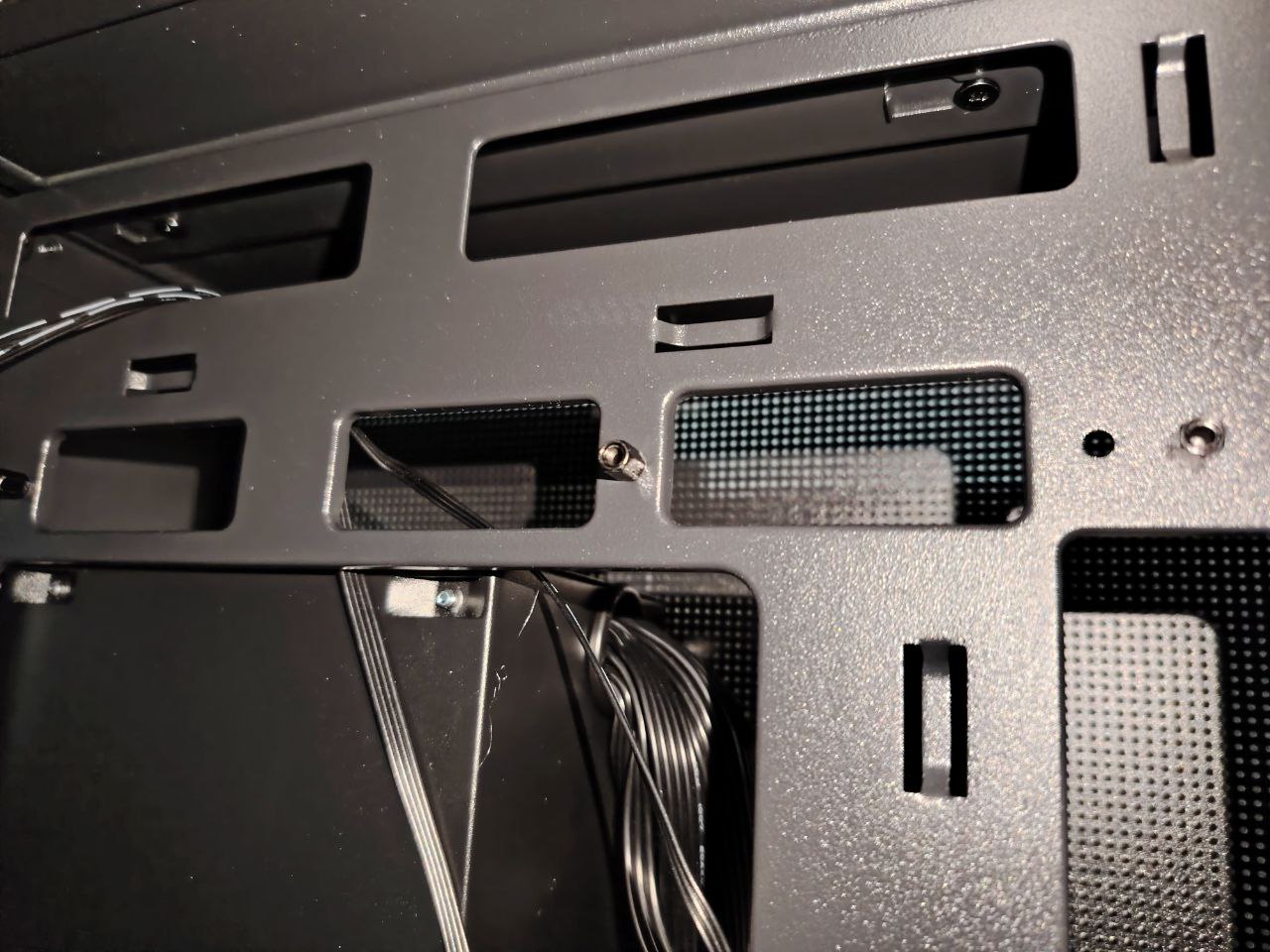

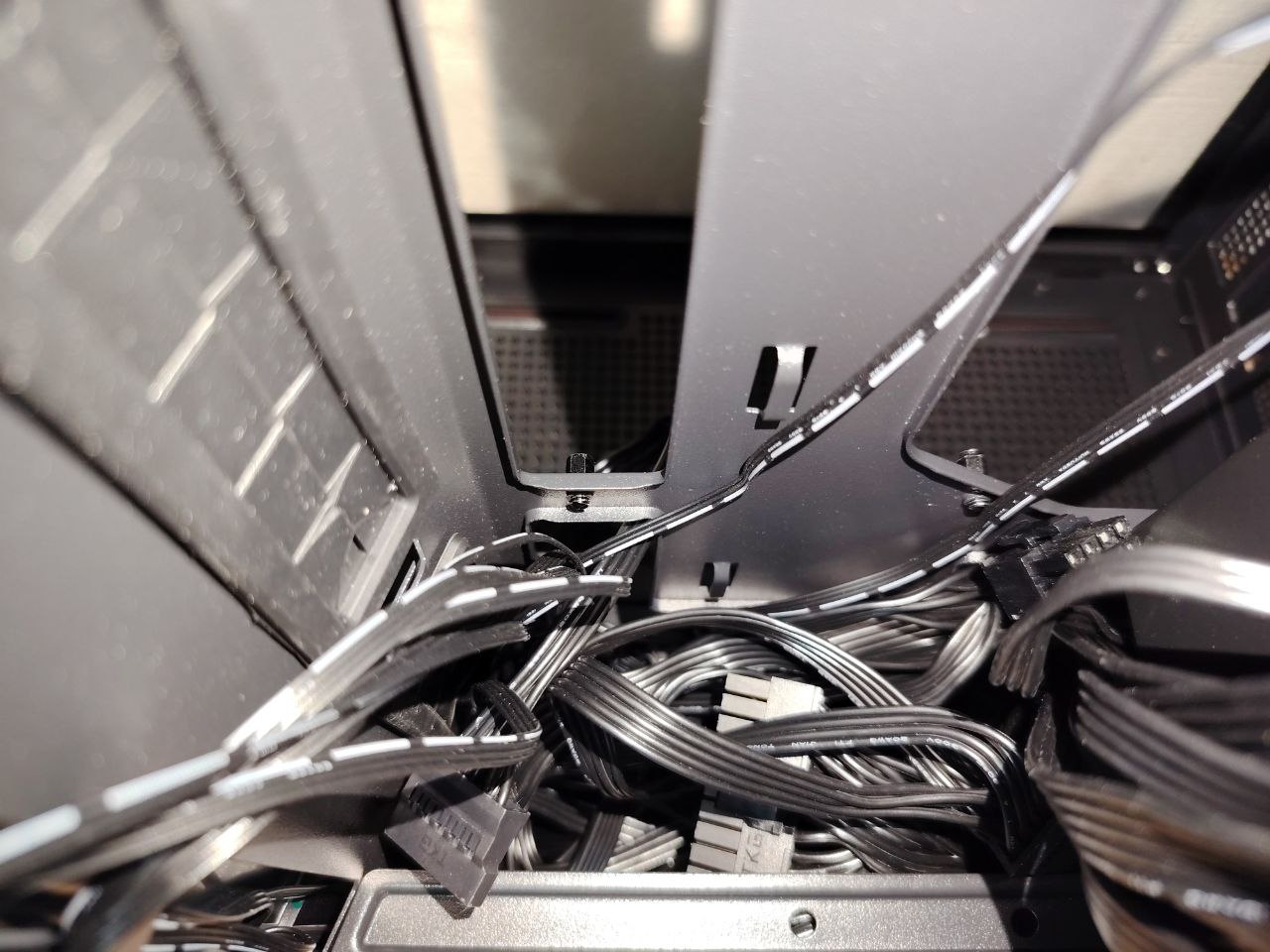

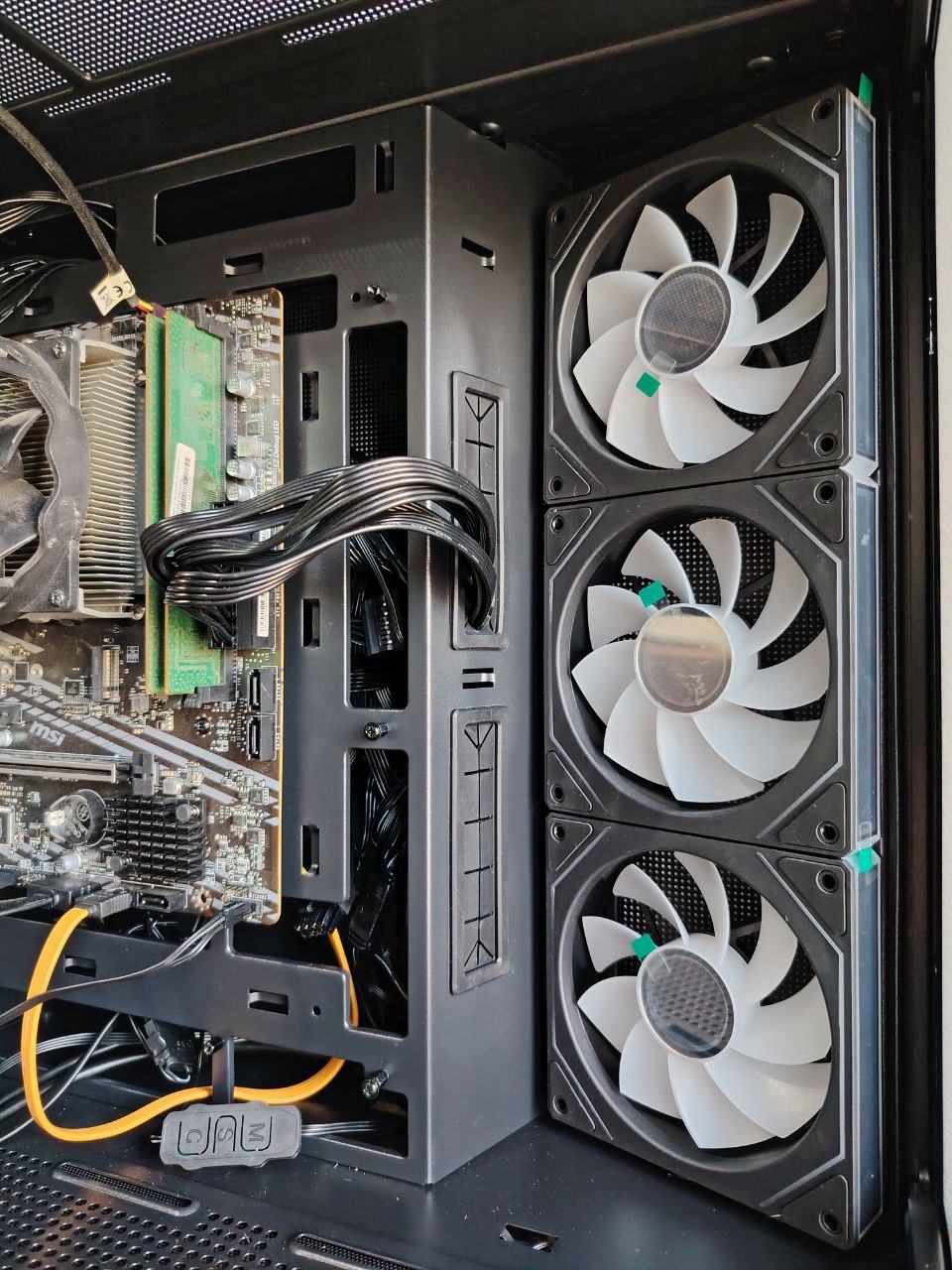

Сборка и кабель-менеджмент максимально просты – крупное окно в зоне установки процессора, огромное количество окошек поменьше для облегчения прокладки кабелей, два из которых снабжены резиновыми вставками. Излишки кабелей можно уложить в пространстве за каркасом корпуса – благо, места там предостаточно. Правда, учитывая ажурную конструкцию, их всё равно может быть видно снаружи. Для более жесткого закрепления кабелей предусмотрены стяжки и петли на каркасе для их размещения.

Способ установки блока питания практически не ограничивает его возможную длину. Для длины видеокарты и высоты процессорного кулера ограничение составляет 410 мм и 160 мм соответственно, что позволяет устанавливать даже самые мощные видеокарты и большинство систем охлаждения.

Вердикт

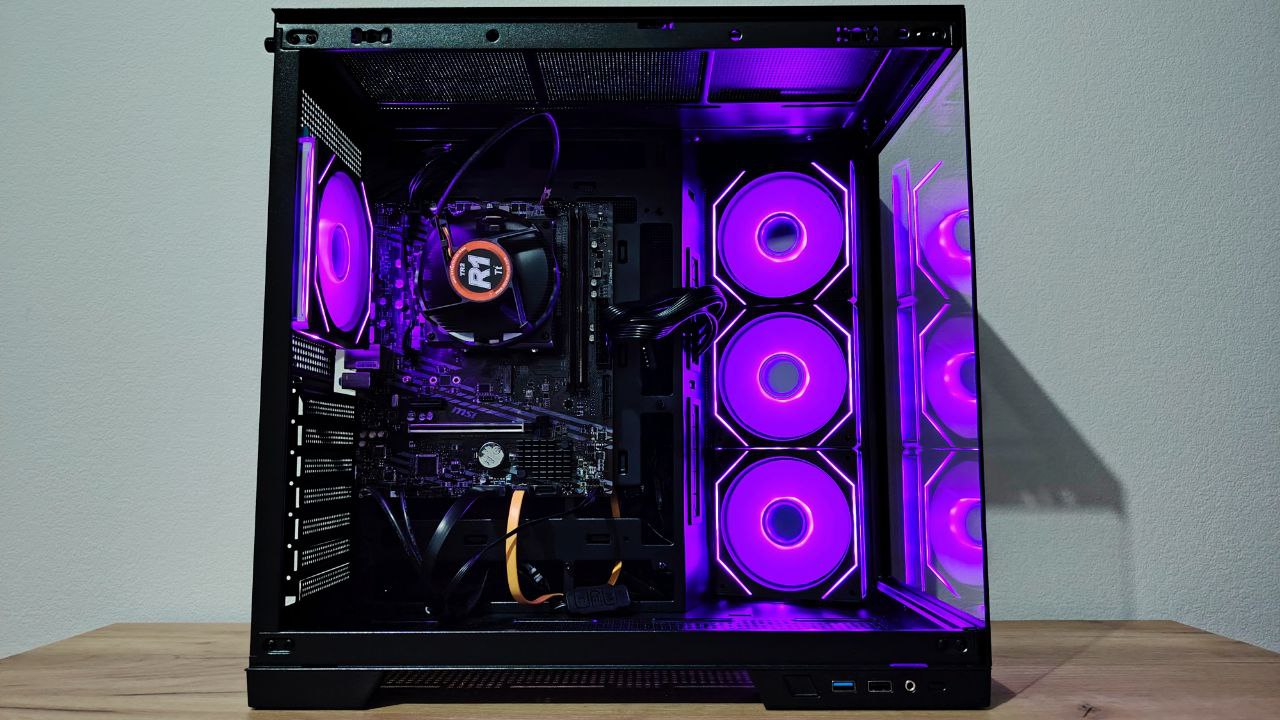

4FAN Zerphi – удобный для сборки «аквариум» с эстетичным видом на вашу систему, быстросъемными панелями, отличной циркуляцией воздуха, большим пространством для размещения кабелей и гибкими возможностями по установке разнообразных систем охлаждения. Дизайн и качество корпуса ничуть не уступают многим более известным брендам при куда более доступной цене, так что шаги компании по завоеванию рынка можно считать удачными.

Из недостатков можно назвать ограничения на диаметр вентиляторов и нижнее размещение панели управления, практически исключающее возможность установки системного блока на полу. Отмечу также полное отсутствие индикаторов для питания и доступа к накопителю. В целом приведенные недостатки едва ли можно считать серьезными, но окончательное решение остается исключительно за вами.
