Обзор материнской платы MSI MAG B850 TOMAHAWK MAX WIFI

Технические характеристики

• Чипсет: AMD B850
• Форм-фактор: ATX
• Размеры: 305 x 244 мм
• Сокет: AM5
• Поддерживаемые процессоры: AMD Ryzen серий 9000/ 8000/ 7000
• Встроенная графика (только для процессоров с интегрированной графикой, характеристики могут меняться в зависимости от модели процессора):
  • 1 x HDMI 2.1 с максимальным разрешением 8K при 60 Гц
• Аудио:
  • Realtek ALC4080
  • 7.1-канальный звук по USB
  • S/PDIF
• Сетевой контроллер:
  • Realtek 8126VB 5G LAN
  • Wi-Fi 7 (802.11 a/ b/ g/ n/ ac/ ax/ be), MU-MIMO TX/RX, 2,4 ГГц/5 ГГц/6 ГГц* (320 МГц) до 5,8 Гбит/с
  • Bluetooth 5.4, MLO, 4KQAM
• Оперативная память:
  • 4 x DDR5
  • два канала (СUDIMM / UDIMM)
  • до 256 Гбайт
  • поддержка модулей с частотами от 4800 до 5600 МГц (JEDEC) и от 5600 до 8400 МГц (OC)
  • поддержка AMD POR Speed, JEDEC Speed, AMD EXPO
• Слоты расширения:
  • 1 x PCI-e x16 Gen5 (от процессора)
  • 1 x PCI-e x4 Gen4 (от чипсета)
  • 1 x PCI-e x1 Gen3 (от чипсета)
• Разъемы для накопителей:
  • 4 x SATA 6.0 Гбит/с
  • 4 x M.2 порта:
    • PCI-e x4 Gen5 (от процессора) для 22110/2280 устройств
    • PCI-e x4 Gen5 (от процессора) для 2280/2260 устройств
    • PCI-e x4 Gen4 (от чипсета) для 2280/2260 устройств
    • PCI-e x2 Gen4 (от чипсета) для 2280/2260 устройств
• Поддержка RAID: 0 и 1 для устройств SATA, 0 и 1 для устройств M.2 NVMe
• Разъемы на задней панели:
  • 1 x кнопка очистки CMOS
  • 1 x кнопка перепрошивки BIOS
  • 1 x DisplayPort
  • 5 x USB-A 2.0
  • 1 x 5G LAN
  • 1 x USB-A 10 Гбит/с
  • 1 x аудиовход 3.5 для микрофона
  • 1 x аудиовыход 3.5 для наушников/акустики
  • 1 x HDMI
  • 3 x USB-C 10 Гбит/с
  • 1 x Optical Audio Out (S/PDIF)
  • 1 x разъем для антенны Wi-Fi 7
  • 1 x разъем для антенны Bluetooth 5.4
• USB-порты:
  • 4 x USB 2.0 (тыльный)
  • 4 x USB 2.0 (фронтальный)
  • 1 x USB 5 Гбит/с Type A (тыльный)
  • 4 x USB 5 Гбит/с Type A (фронтальный)
  • 2 x USB 10 Гбит/с Type A (тыльный)
  • 3 x USB 10 Гбит/с Type C (тыльный)
  • 1 x USB 20 Гбит/с Type C (фронтальный)
• Внутренние коннекторы:
  • 1 x коннектор питания (ATX_PWR)
  • 2 x коннектора питания (CPU_PWR)
  • 1 x коннектор питания (PCIE_PWR 8-pin)
  • 1 x коннектор вентилятора процессора
  • 1 x коннектор питания помпы (Pump_Sys Fan)
  • 6 x коннекторов системного вентилятора
  • 2 x коннектор фронтальной панели (JFP)
  • 1 x ARGB+FAN коннектор (JAF_2)
  • 1 x коннектор датчика открытия корпуса (JCI)
  • 1 x коннектор фронтального аудио (JAUD)
  • 3 x коннектор Addressable V2 RGB светодиодов (JARGB_V2)
  • 1 x коннектор RGB светодиодов (JRGB)
  • 1 x TPM коннектор (Support TPM 2.0)
  • 4 x USB 2.0 порты
  • 4 x USB 5Gbps Type A ports
  • 1 x USB 10Gbps Type C ports

Упаковка и комплектация

Материнская плата MSI MAG B850 TOMAHAWK MAX WIFI поставляется в прямоугольной коробке с характерной серой окраской. Как и у иных моделей бренда, ее лицевая сторона содержит название устройства, а тыльная перечисляет его характеристики и ключевые особенности.

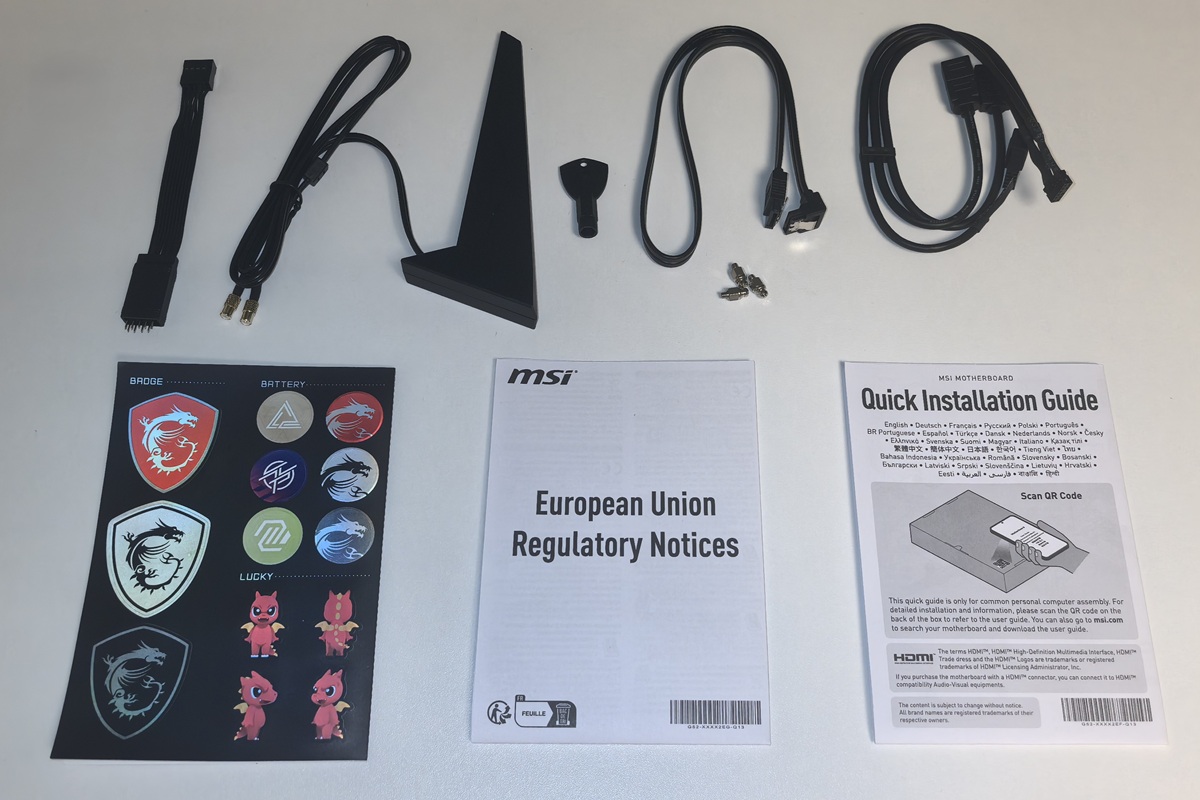

Внутри упаковки плата помещена в антистатический пакет и зафиксирована с помощью картонных форм. Вместе с ней в комплект входят Wi-Fi-антенна с магнитным креплением, SATA-кабель, стойки M.2, кабель EZ Front Panel, кабель-переходник MSI EZ Connect-cable V2, ключ для установки стоек, набор стикеров и инструкция.

Внешний вид

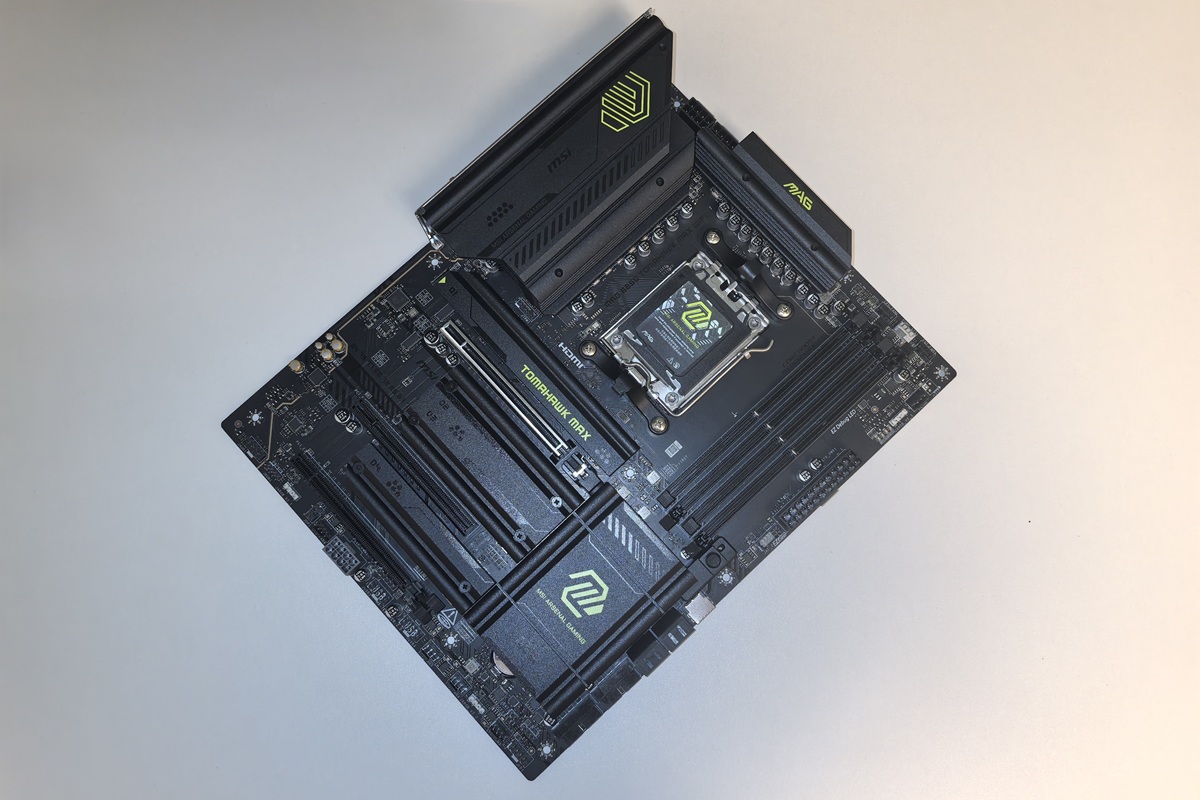

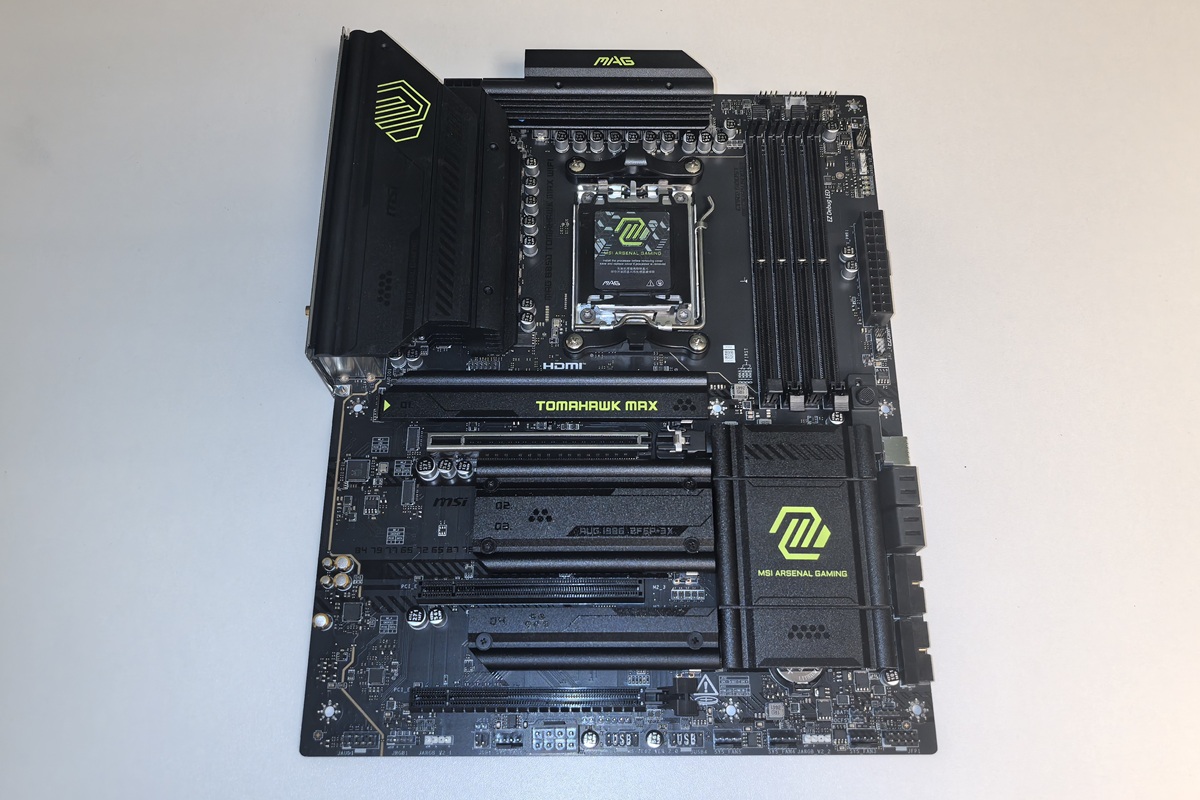

Материнская плата MSI MAG B850 TOMAHAWK MAX WIFI выполнена в форм-факторе ATX и имеет размеры 305 x 244 мм. Ее основание имеет 8-слойную структуру с увеличенным содержанием, что делает ее жестче, улучшает теплоотдачу и уменьшает количество помех, повышая тем самым скорость передачи сигнала. Окрашена она в черный цвет, однако назвать ее скучной нельзя, так как дизайн значительно оживляют разного рода узоры в виде точек и черточек, а также логотип и имя серии, нанесенные серой и зеленой краской.

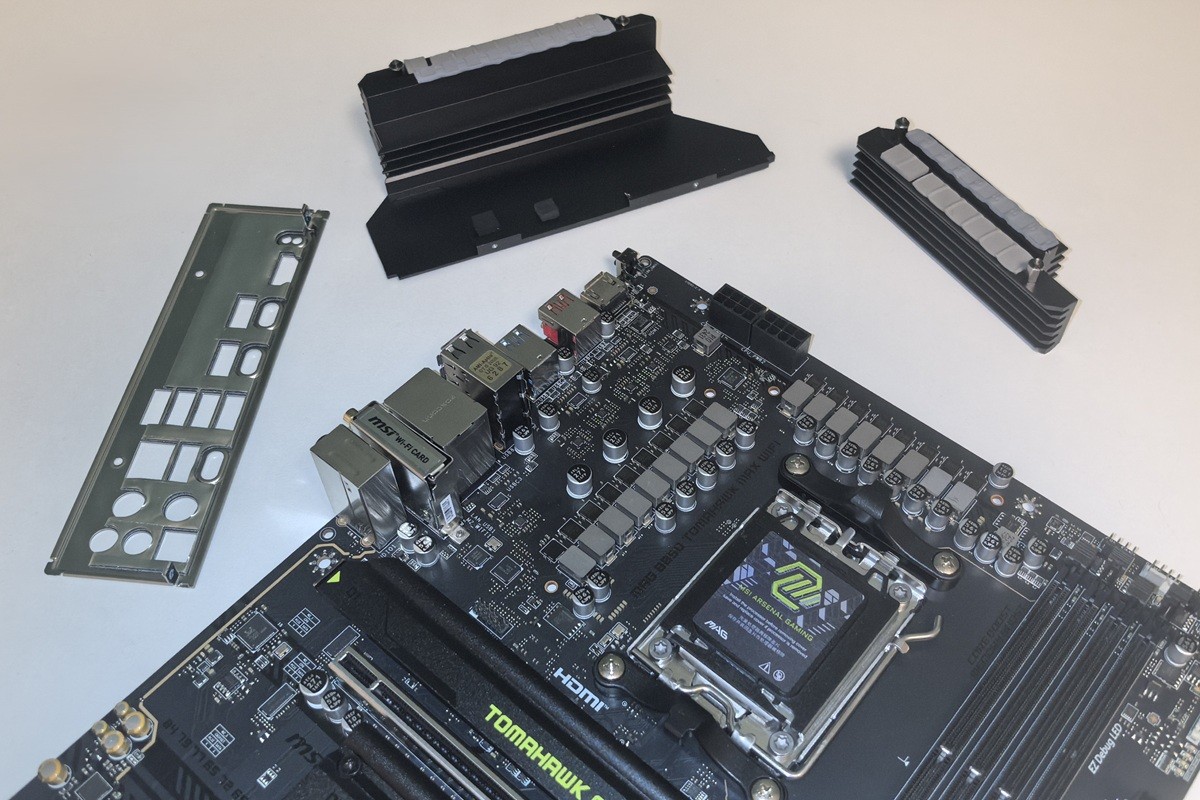

Еще одним украшением, которое, впрочем, выполняет не только декоративную функцию, служат массивные радиаторы, чье количество достигает шести. Два из них прикрывают систему питания и задние интерфейсы, один – чипсет, три оставшихся – разъемы для накопителей M.2. За счет этого модель вполне неплохо охлаждается, однако без дополнительных кулеров и/или СЖО обойтись в любом случае не получится.

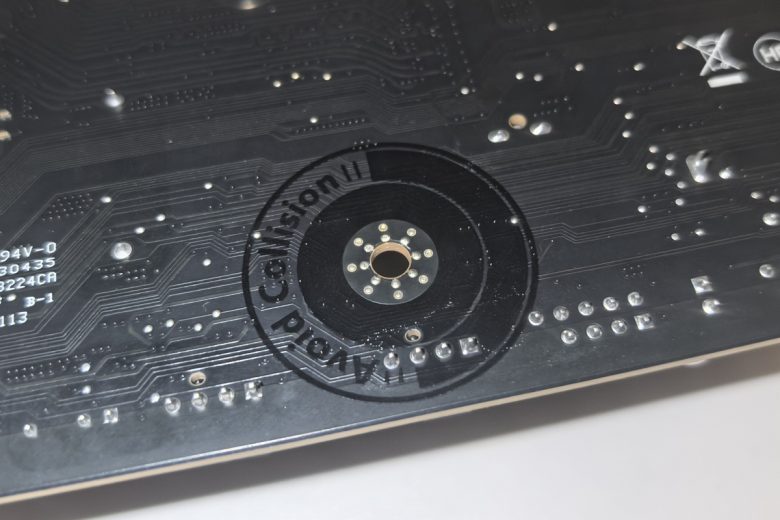

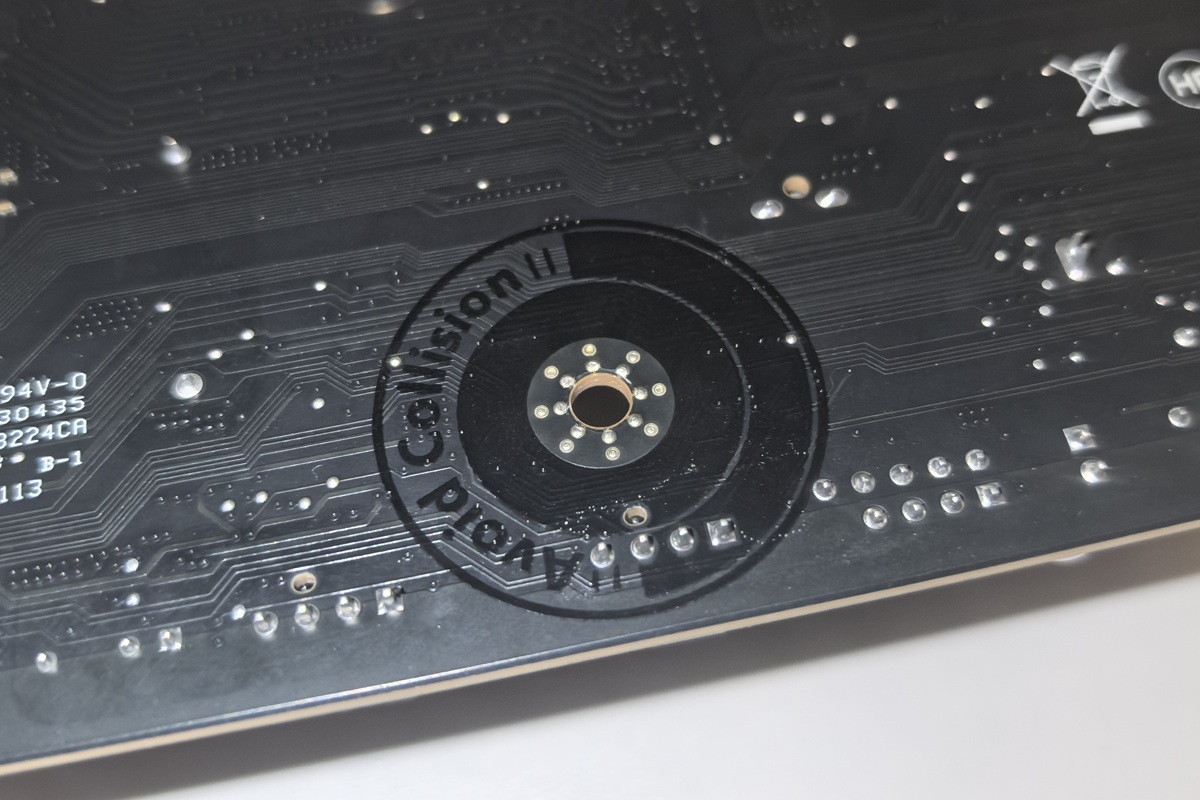

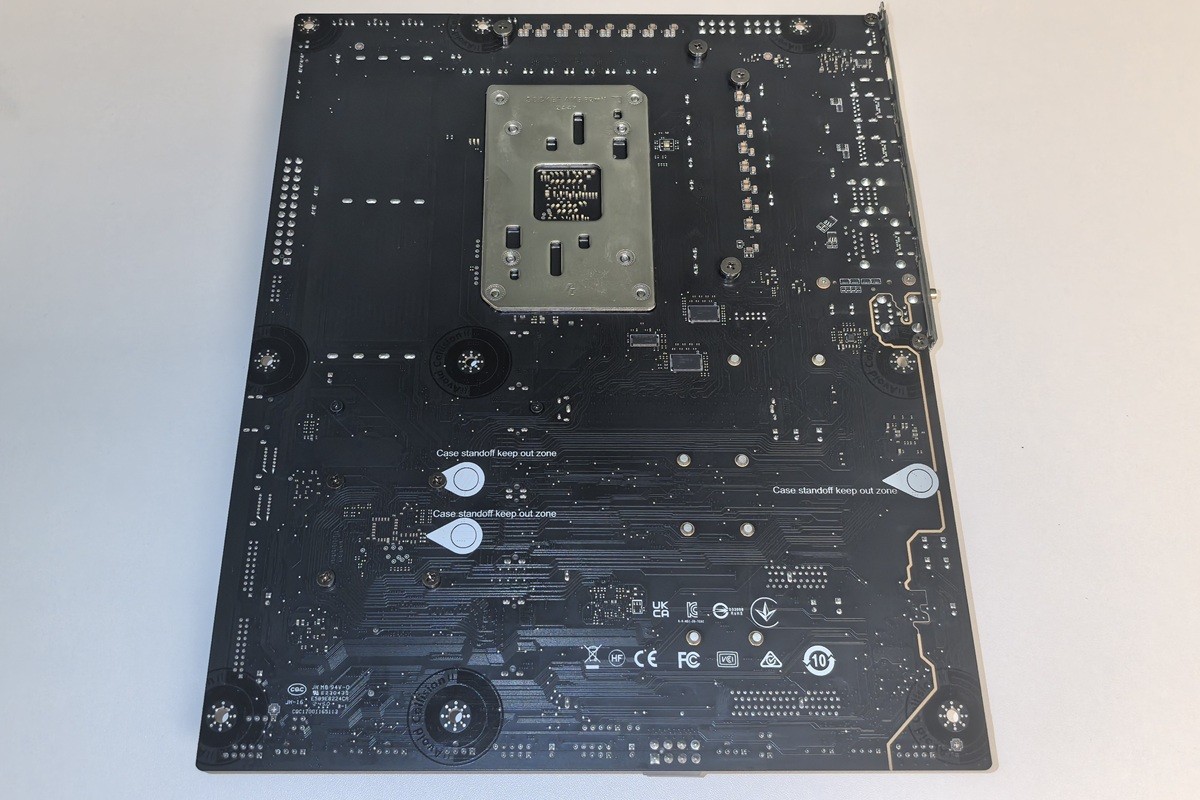

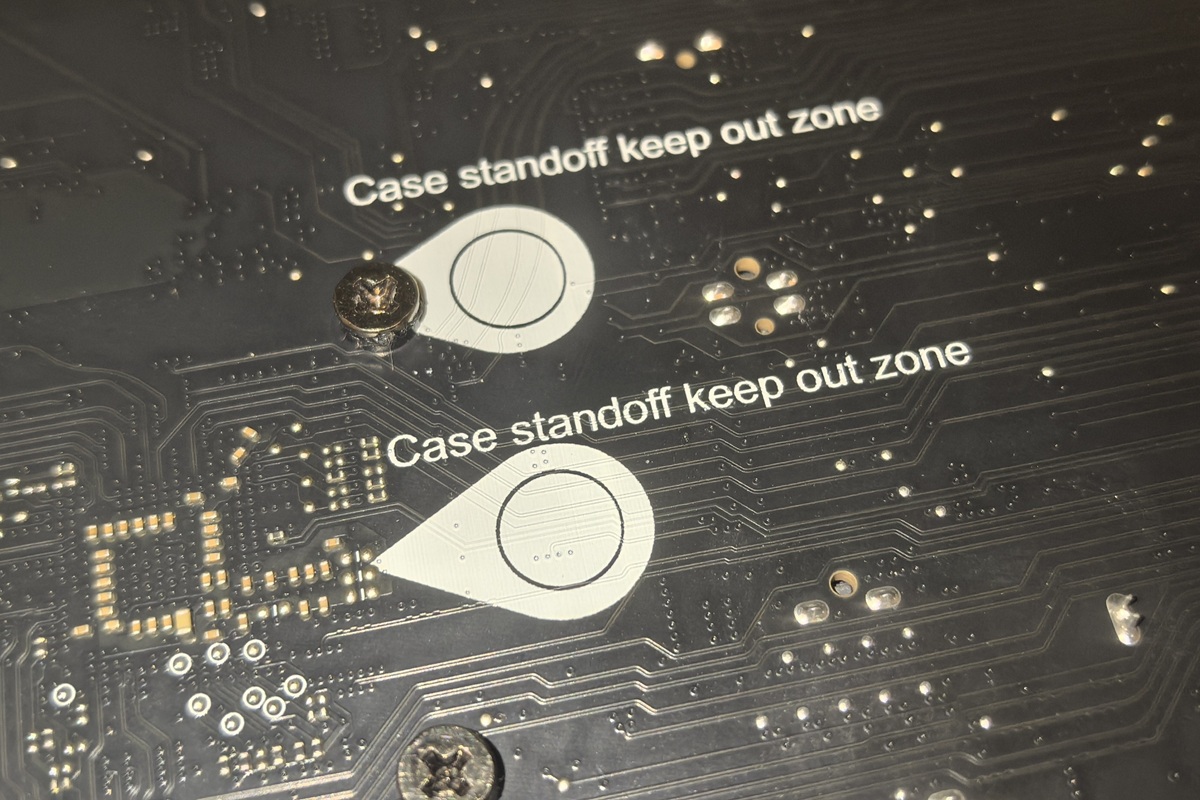

Тыльная панель привлекает внимание винтами радиаторов, выкрутив которые последние можно будет снять, и маркерами с указанием возможного нахождения в корпусе лишних втулок. Еще одна деталь, на которую стоит обратить внимание, – это наличие двойной электрозащиты и усиленного покрытия у монтажных отверстий. На первый взгляд, это мелочи, однако они являются одним из показателей того, что производитель внимательно относится к разработке своей продукции и стремится сделать ее безопасной.

Этим защитные функции модели не ограничены. Вдобавок к двойной электрозащите она получила качественные TVS-диоды для устранения избыточного напряжения, заземление для силовых элементов, цельные контакты, рассчитанные на высокие нагрузки при разгоне процессора, а также систему контроля подаваемого тока для ШИМ-контроллера, процессора, USB-портов и прочих важных компонентов.

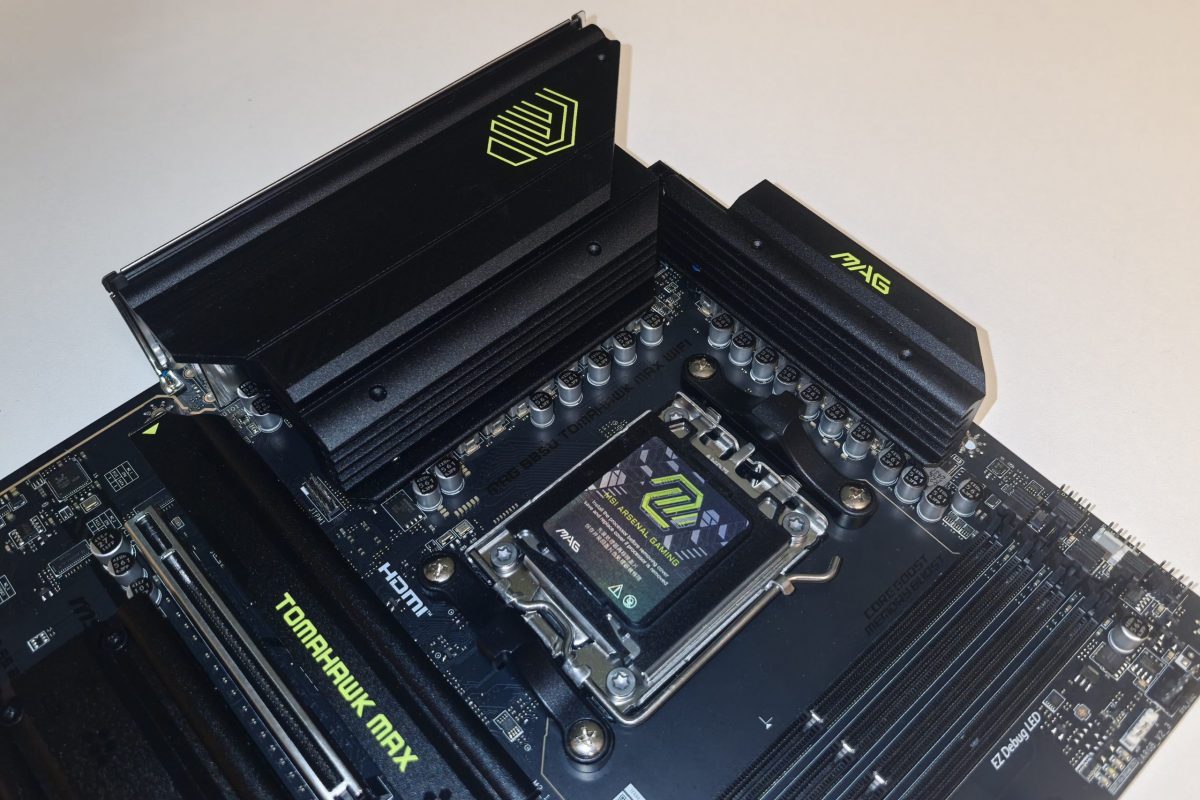

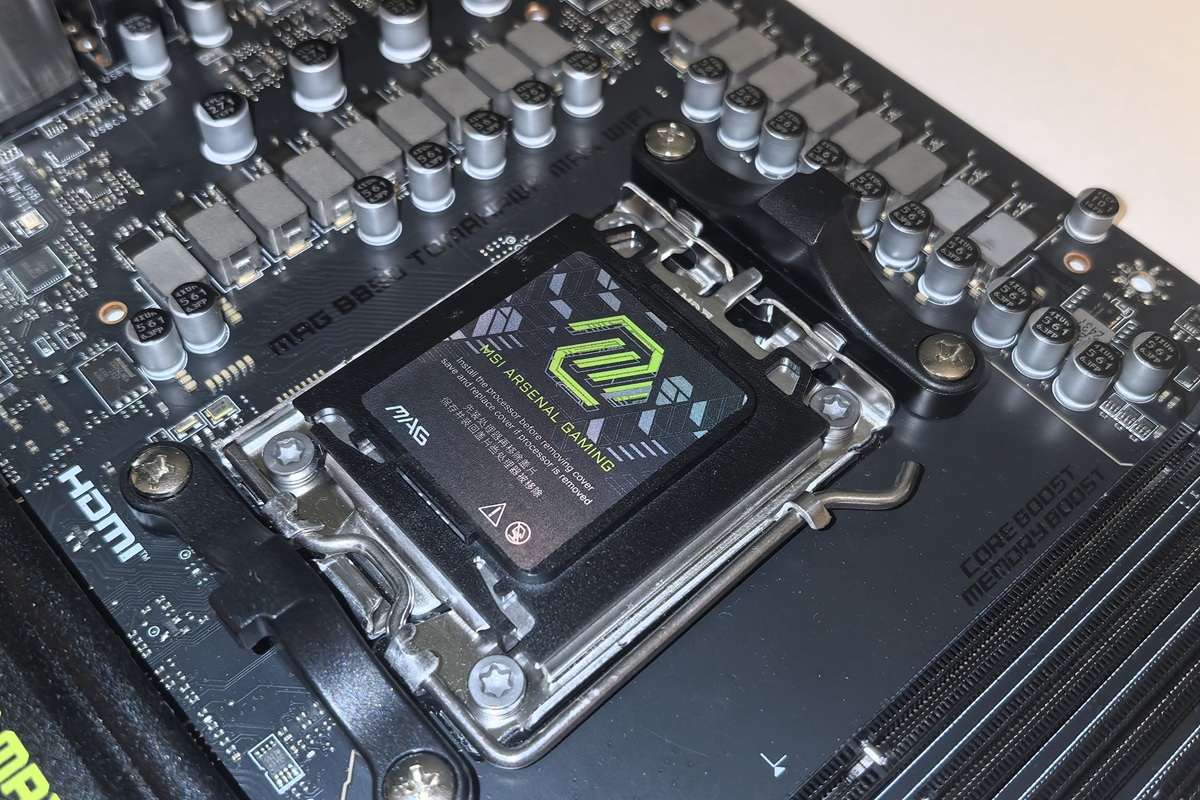

В центральной части лицевой стороны видим процессорный сокет AM5, созданный для установки процессоров AMD Ryzen серий 9000/8000/7000. Как было сказано выше, сверху и слева от него помещены массивные радиаторы, отвечающие за охлаждение зоны питания. Как и ранее, в качестве проводников здесь используются термопрокладки 7 Вт/(м∙К). Система питания в данном случае представлена схемой 14+2+1, где 14 фаз отвечают за подачу энергии на ядро, две на чипсет и одна на дополнительные устройства. Благодаря ей, двум разъемам питания и силовыми модулями мощностью 80A вы сможете разогнать процессор, не опасаясь его нестабильной работы из-за повышенных нагрузок.

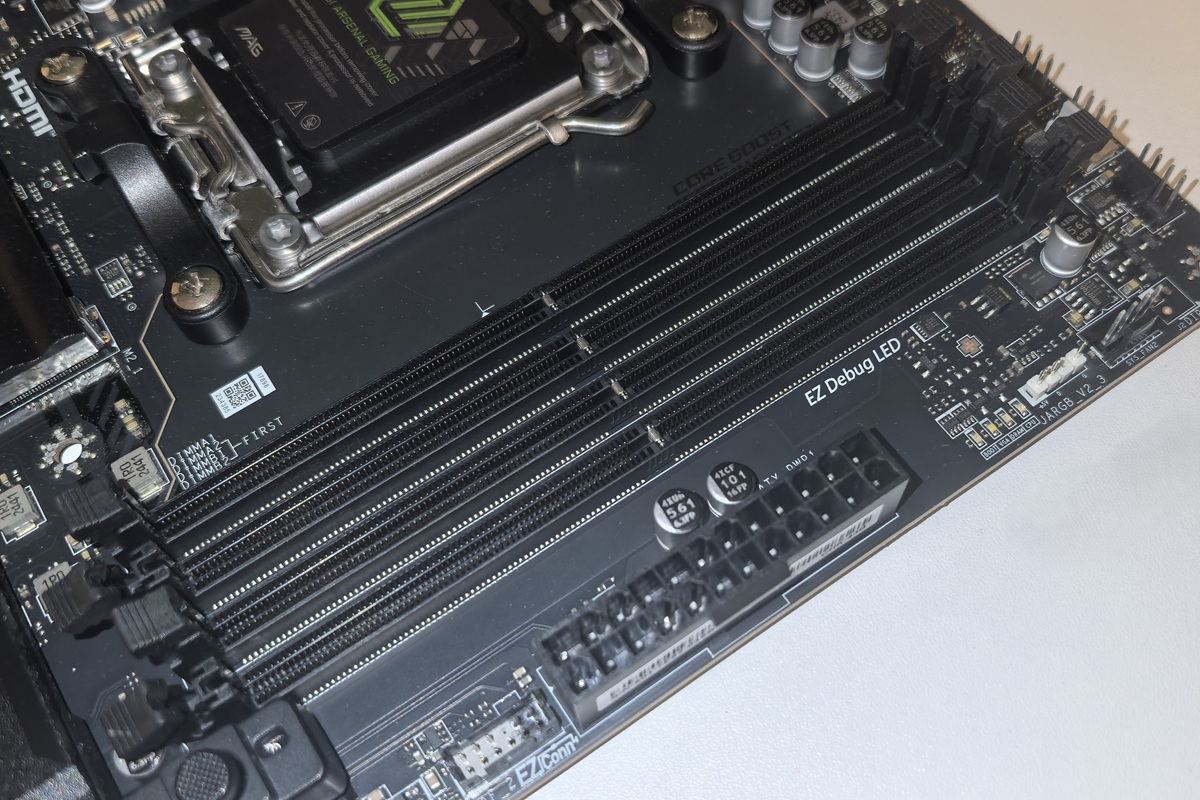

Справа от сокета расположилась четверка слотов для ОЗУ, поддерживающая установку памяти DDR5 с максимальной скоростью 8400 МГц общим объемом до 256 ГБ. Для работы в двухканальном режиме память следует устанавливать в первый и третий слот от правого края. Чтобы не запутаться, рядом с областью ОЗУ имеется простая, но понятная схема с правильной расстановкой планок. Это, кстати, является еще одной особенностью плат MSI – все они имеют массу информативных обозначений, призванных упростить процесс сборки ПК.

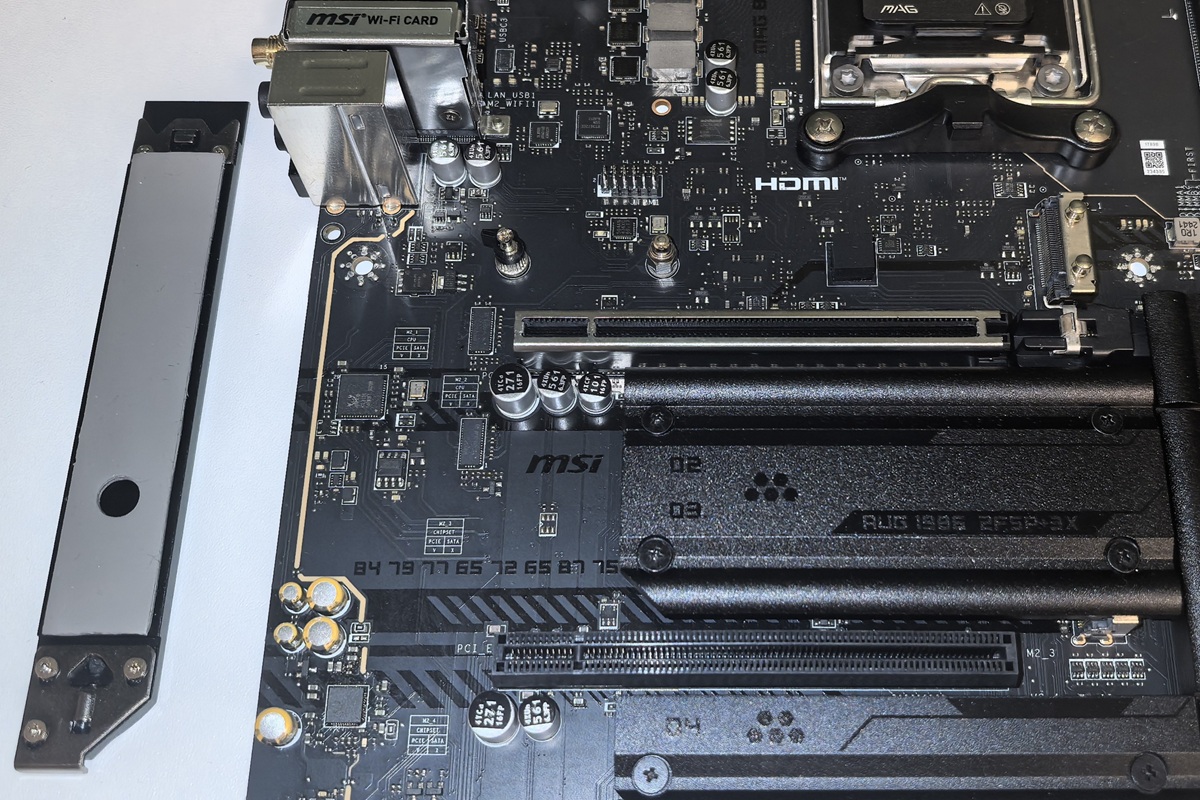

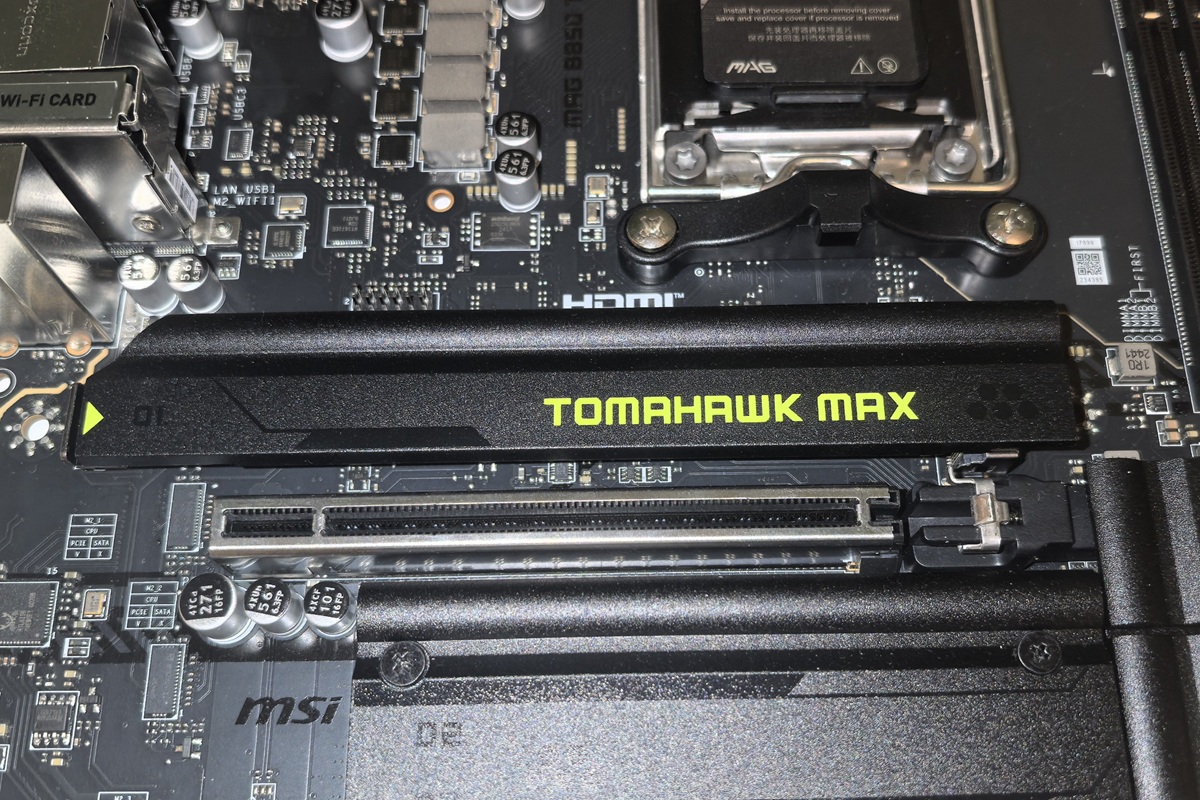

Для установки накопителей M.2 предусмотрено четыре слота. Первый из них поместили непосредственно под процессорным сокетом. Он оснащен радиатором с быстросъемным креплением и столь же простым фиксатором для самого накопителя. Данный слот поддерживает PCI-E 5.0, получает четыре линии от процессора и позволяет устанавливать память форм-фактора 22110/2280.

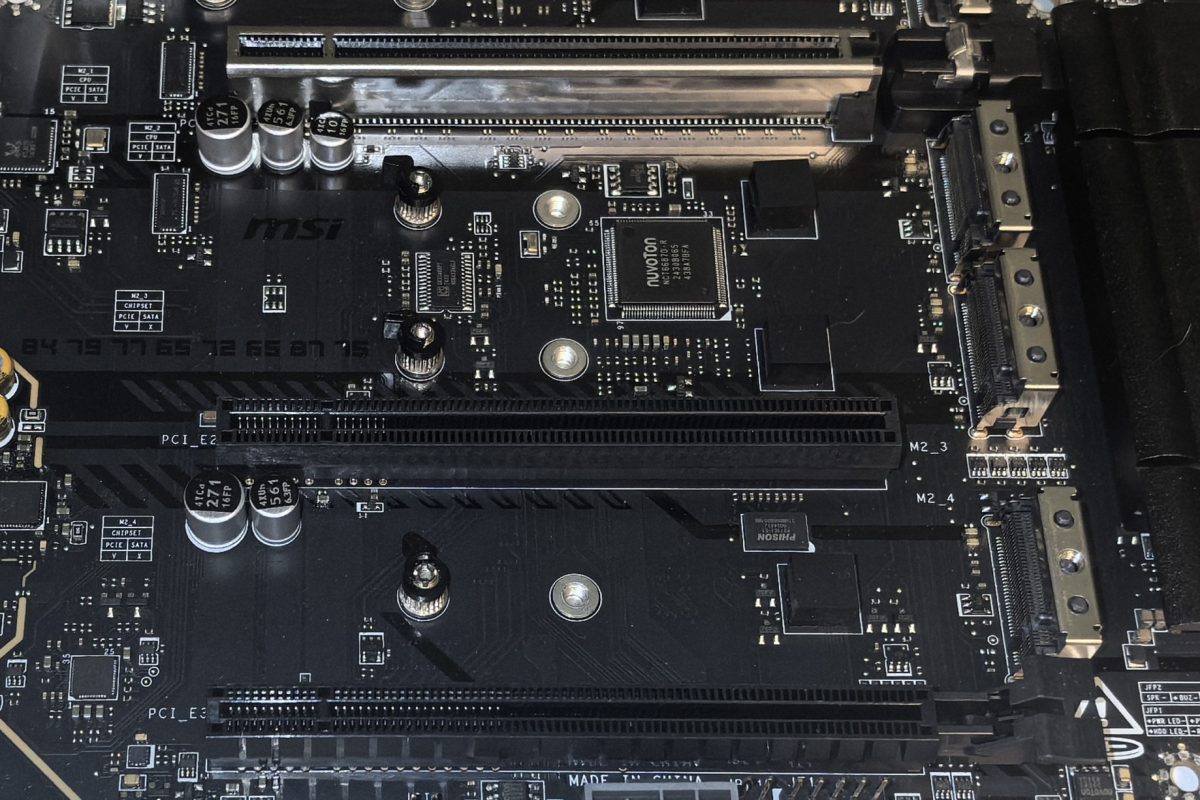

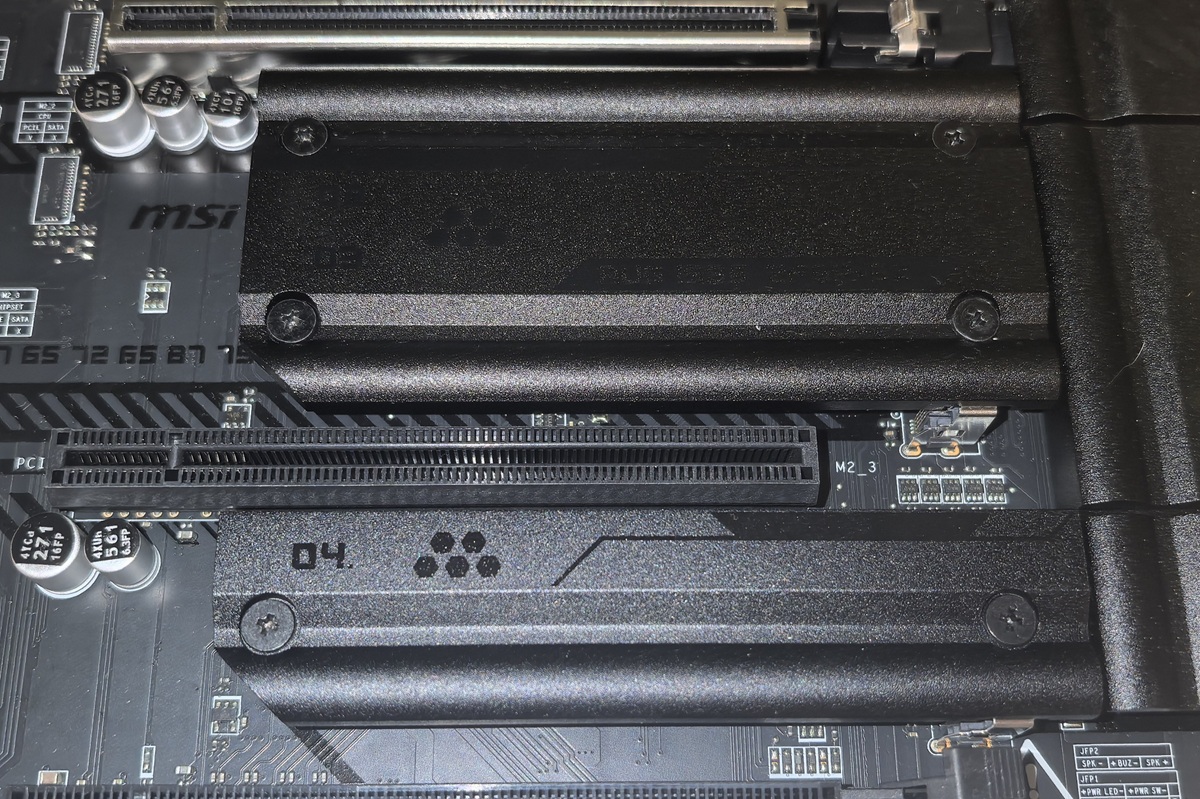

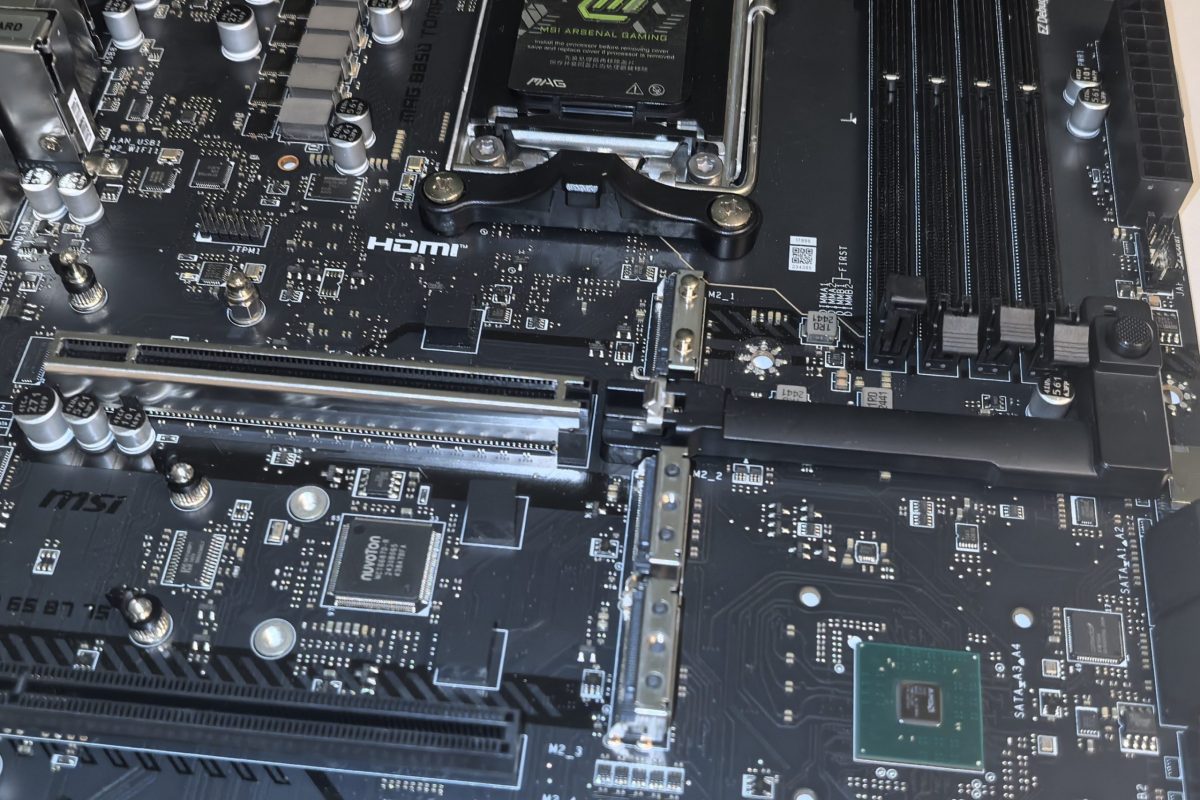

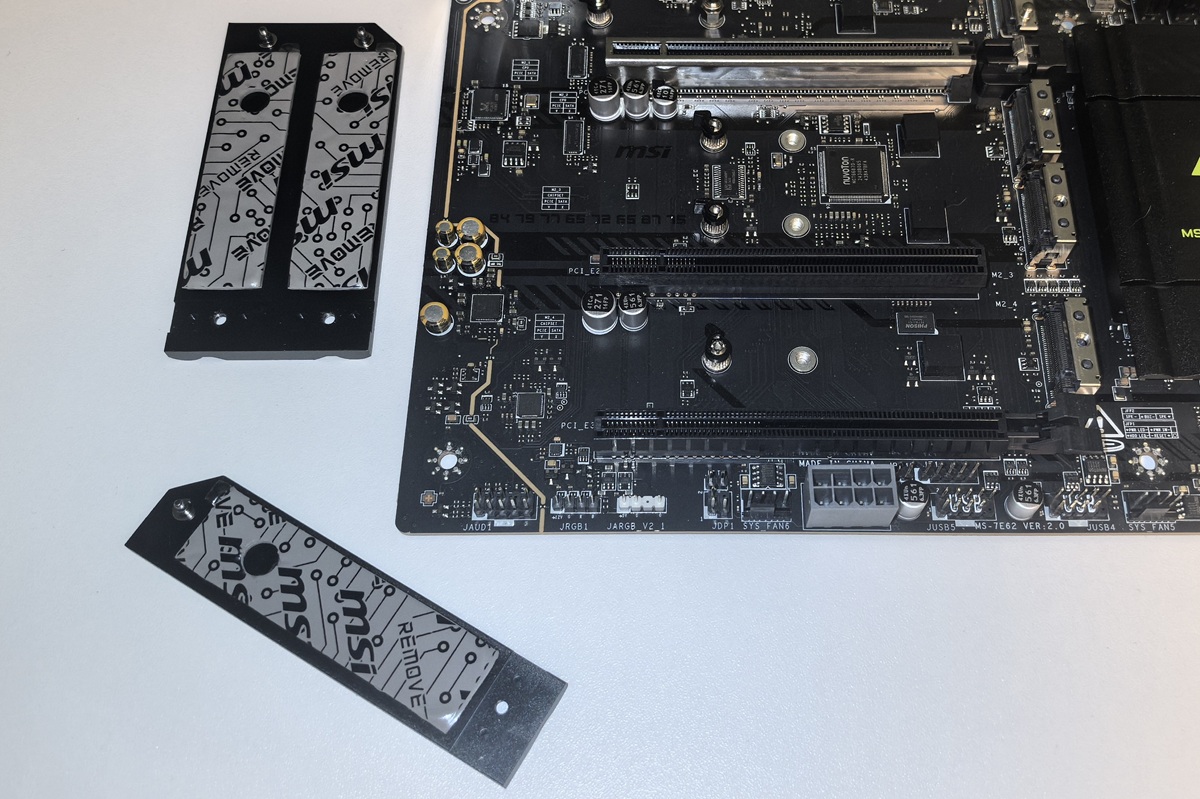

Следующая пара слотов находится чуть ниже между первым и вторым слотом PCI-e. Они закрыты общим радиатором с винтовым креплением, но могут похвастаться быстросъемными фиксаторами для дисков. Оба они получают по четыре линии, но у верхнего они процессорные, у нижнего – от чипсета. Кроме того, первый поддерживает PCI-E 5.0, второй – PCI-e 4.0. Память в оба слота ставится типа 2280/2260.

Заключительный слот размещен между вторым и третьим слотом PCI-e. Для него заявлена поддержка PCI-e 4.0, две линии от чипсета и возможность использовать накопители формата 2280/2260.

Раз уж речь зашла о слотах PCI-e, то их в данном случае три. Верхний получает 16 линий от процессора, поддерживает PCI-e 5.0 и имеет фирменную рамку из нержавеющей стали для лучшей прочности и защиты от помех. Кроме того, для него предусмотрена выносная кнопка EZ PCIe Release для простого демонтажа видеокарты. Следующий слот поддерживает PCI-e 3.0 и получает одну линию от чипсета, заключительный — PCI-e 4.0 и четыре линии от процессора.

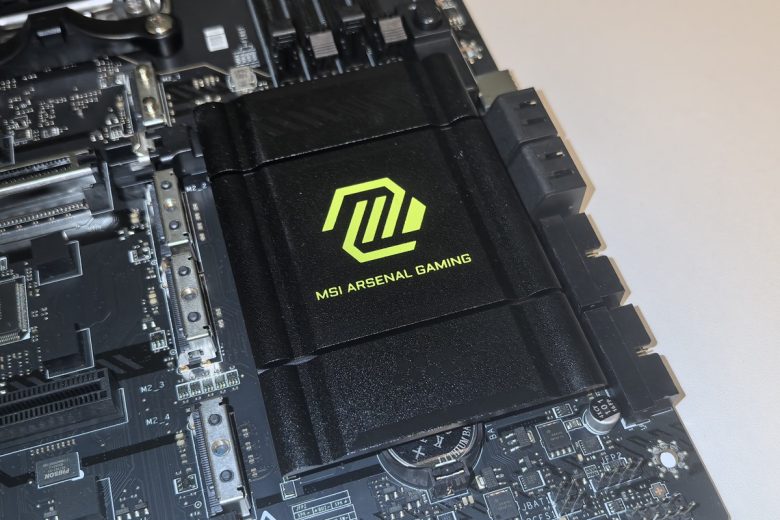

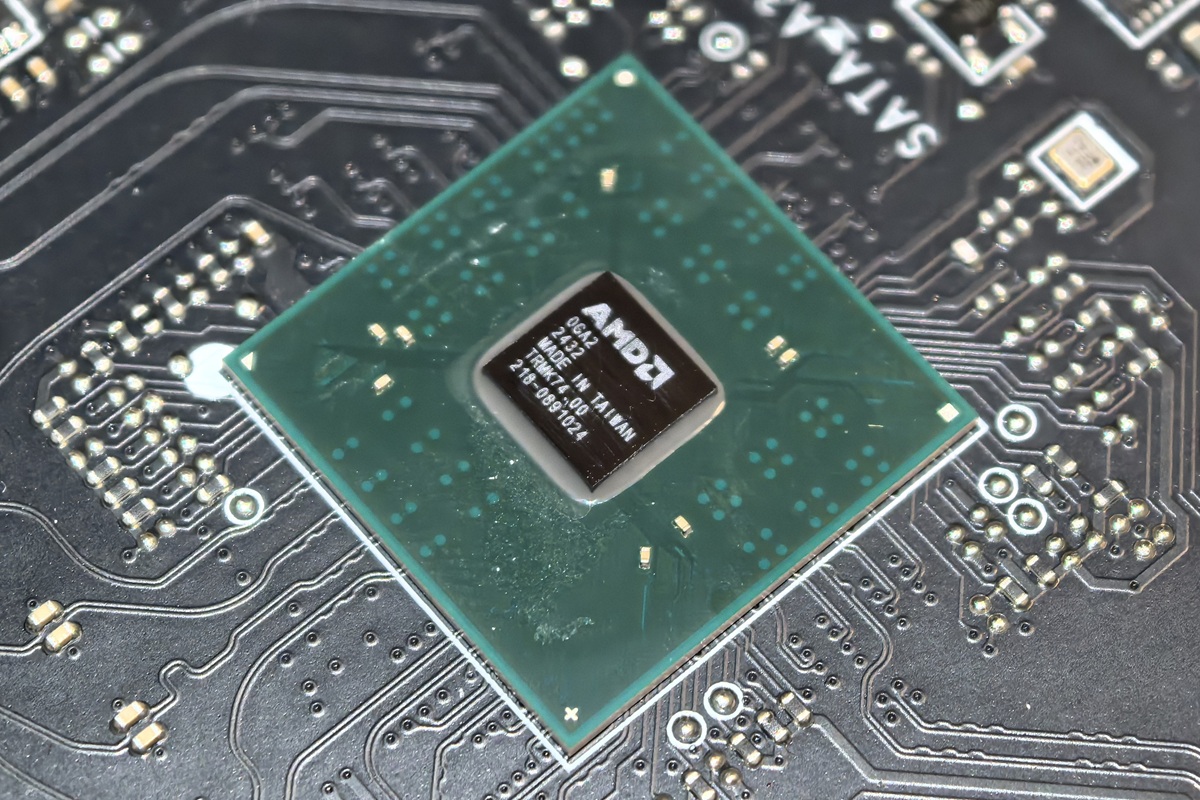

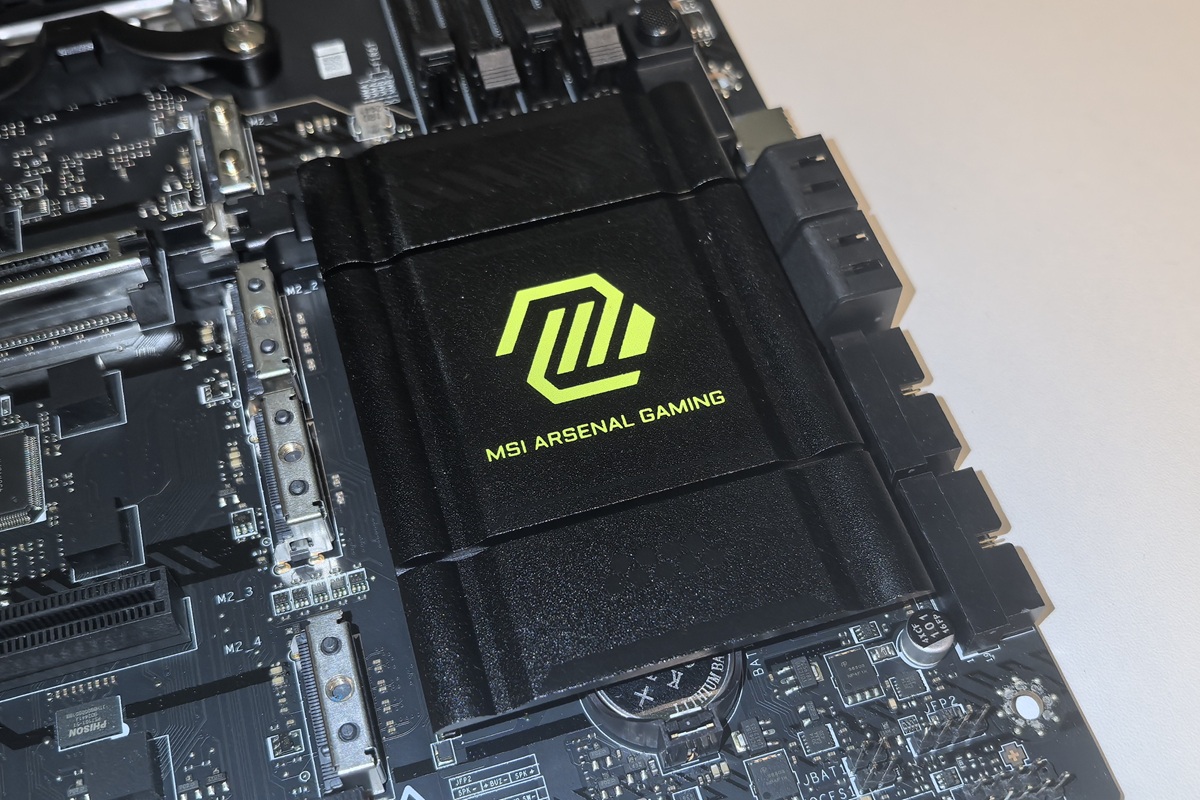

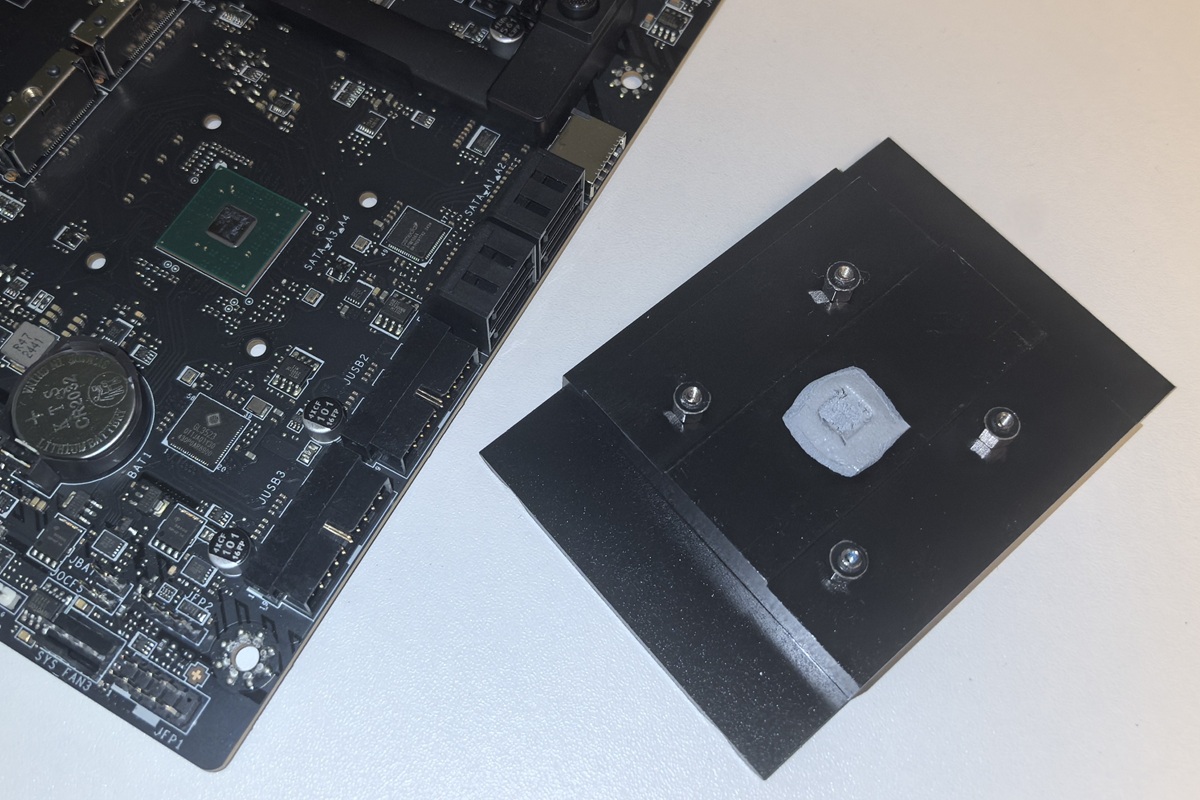

Справа от зоны PCI-e и слотов M.2 поместили массивный радиатор, под которым расположен чипсет. Его демонтаж осуществляется после выкручивания четырех винтов с тыльной стороны платы.

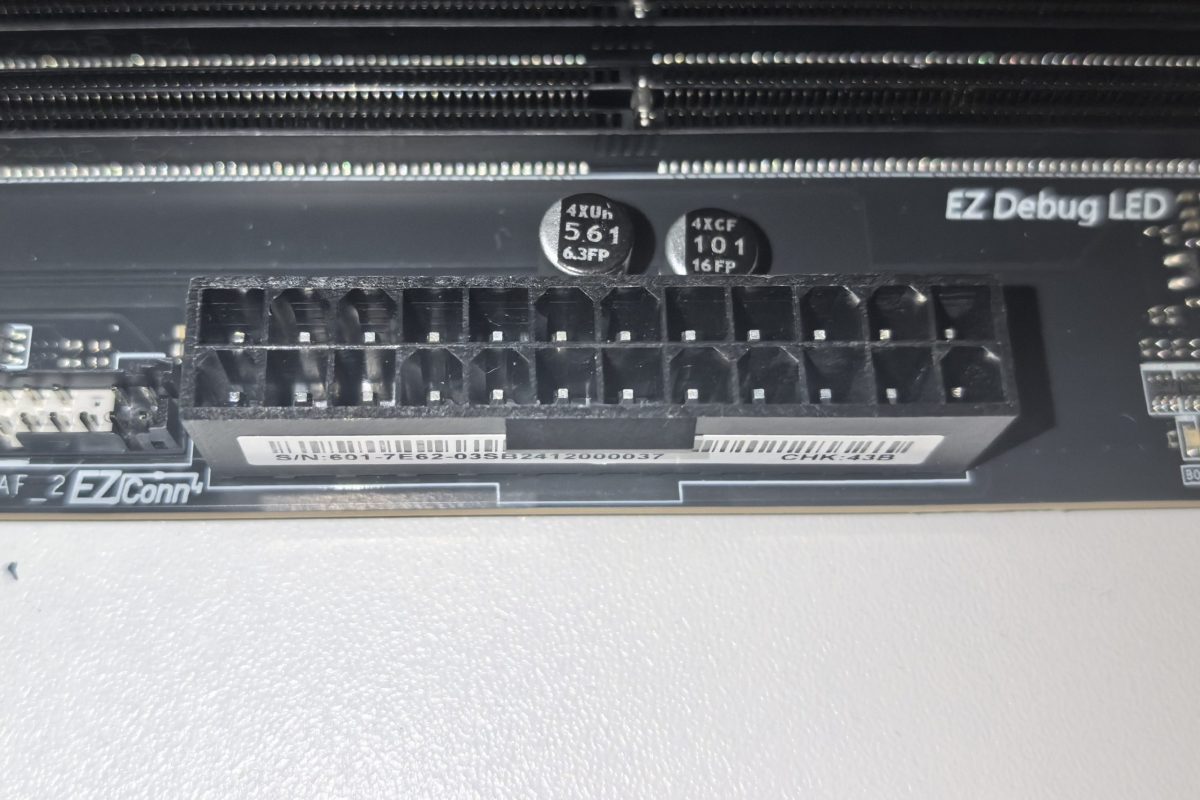

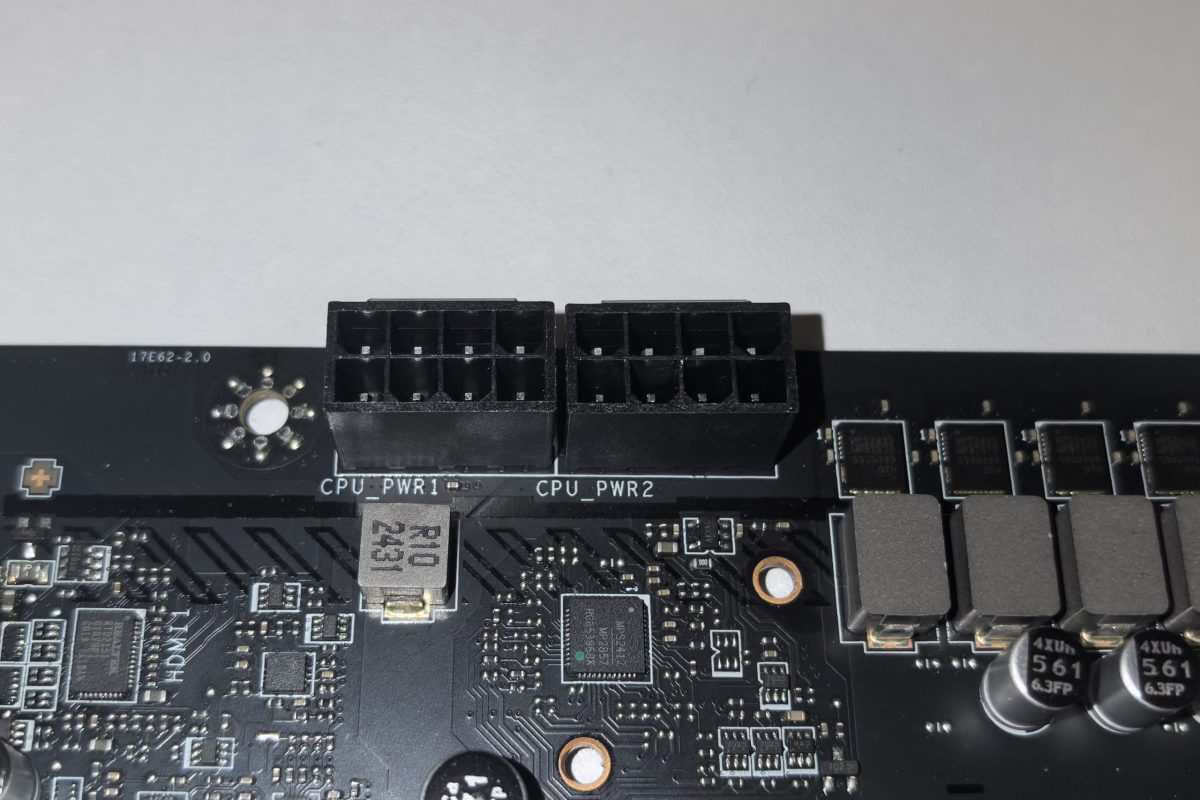

Питание платы осуществляется по схеме 24+8+8, т. е. с помощью одного коннектора 24 пин (ATX 24-pin), расположенного на привычном месте справа, и пары 8-пиновых (CPU_PWR1, CPU_PWR2), помещенных между радиаторами системы питания. Еще один вспомогательный 8-пиновый разъем (PCIE_PWR1), отвечающий за подачу питания на PCI-e устройства, отправили к нижнему краю платы. Он отличается наличием серой окраски.

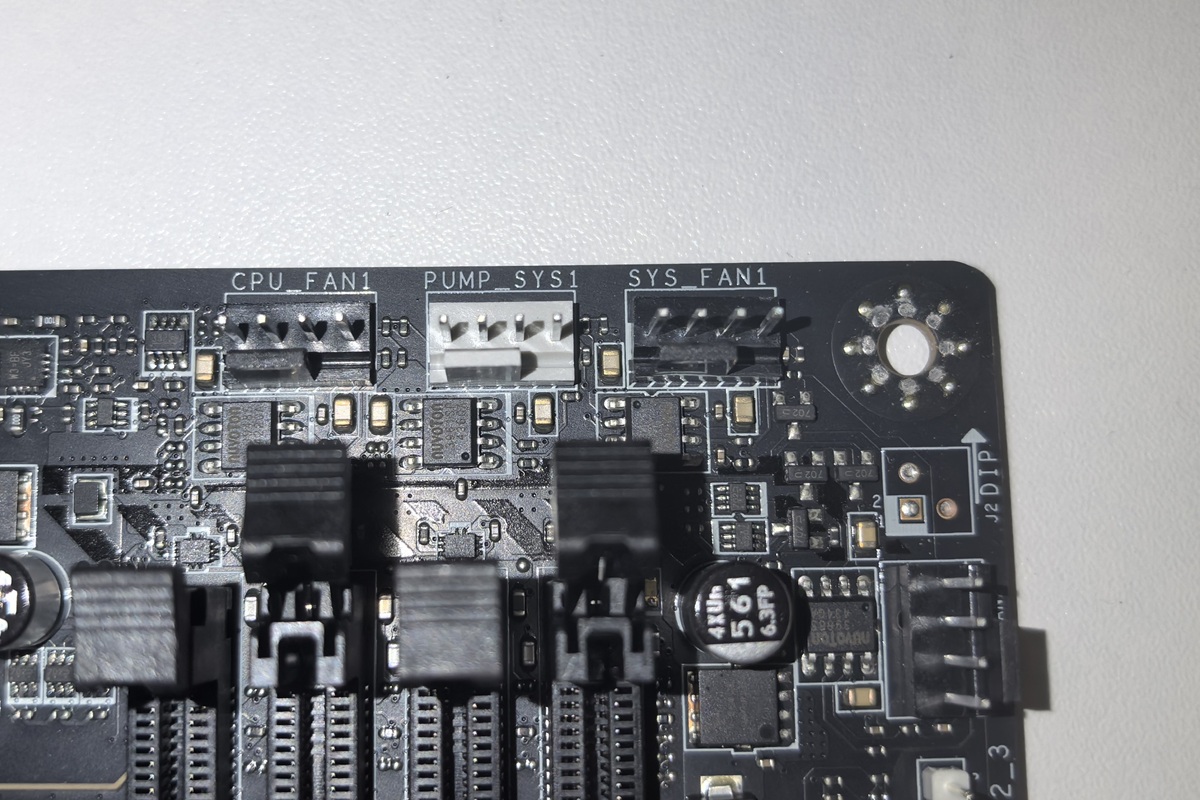

Возвращаемся в правый верхний угол и видим здесь четыре разъема по 4 pin для питания помпы СЖО (PUMP_SYS1), процессорного кулера (CPU_FAN1) и корпусных вентиляторов (SYS_FAN1, SYS_FAN2). Здесь же имеется трехпиновый разъем для подсветки (JARGB_V2_3) и фирменная четверка индикаторов EZ Debug LED для отображения ошибок.

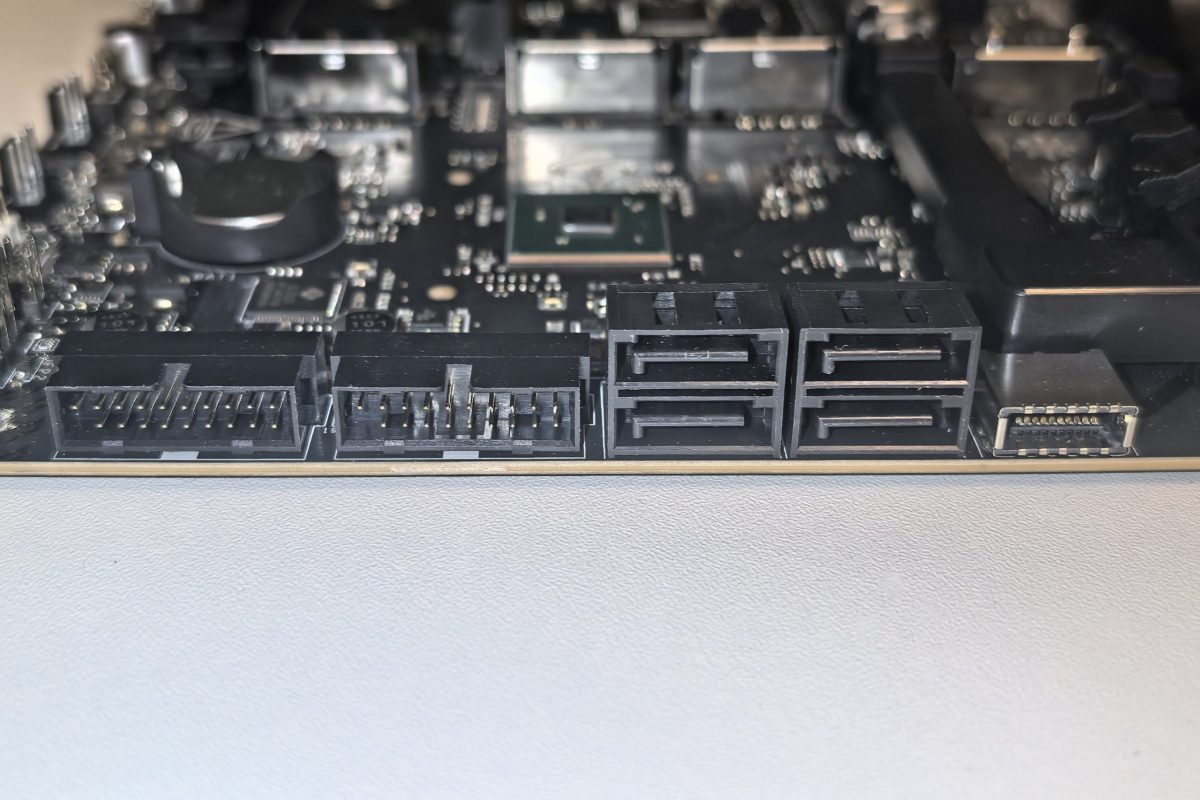

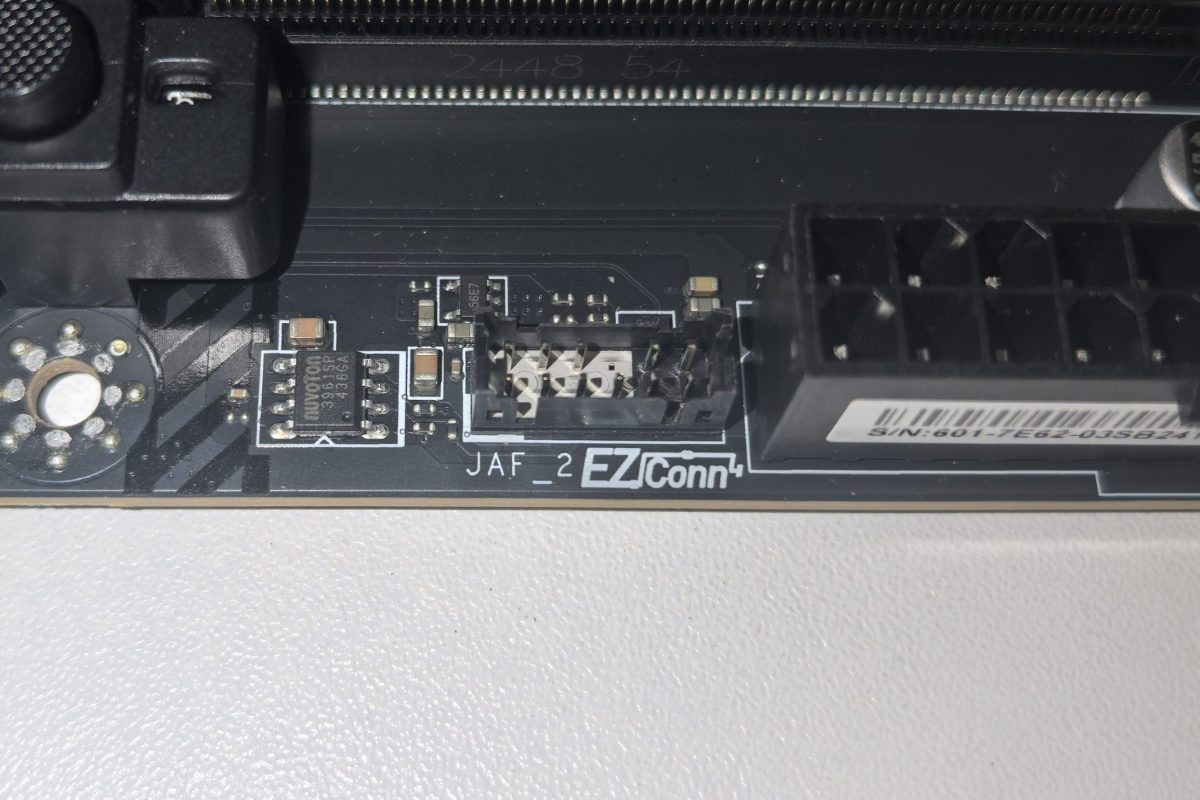

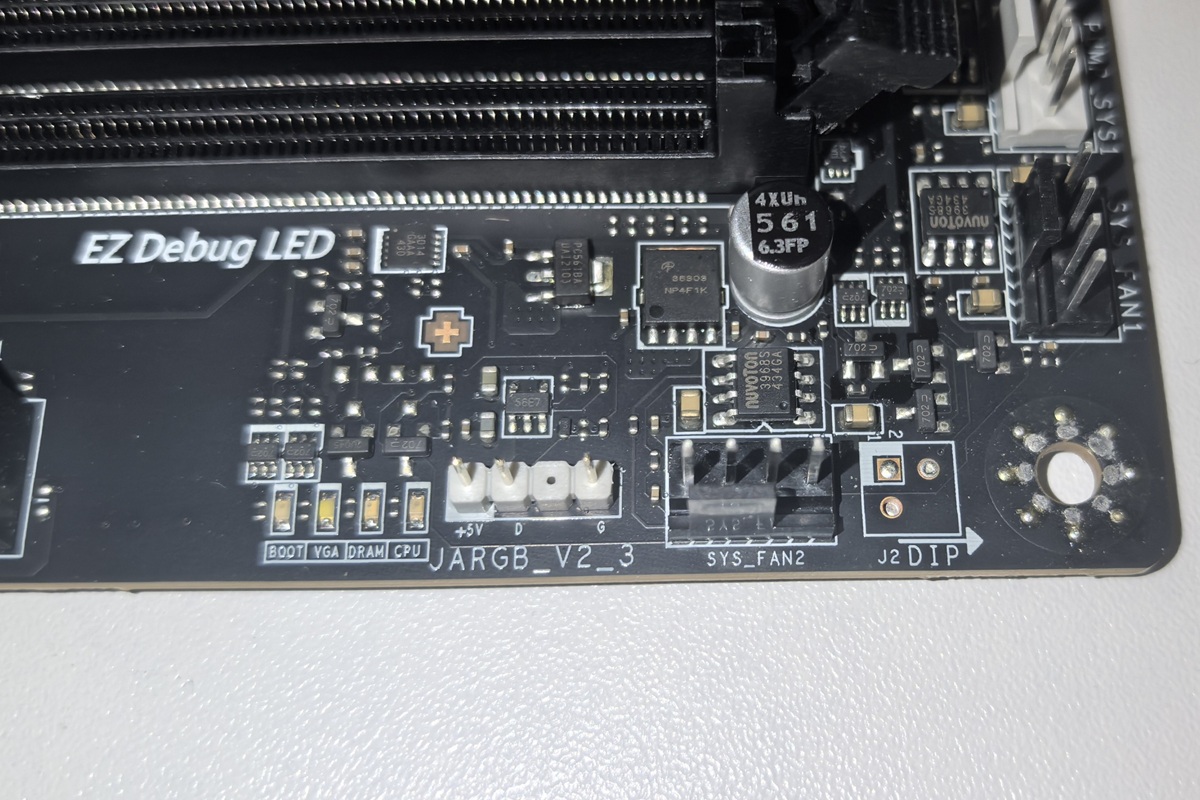

Спускаемся по правой стороне вниз и наблюдаем фирменный разъем EZConn для адресуемой подсветки и питания кулеров (подключение осуществляется через комплектный переходник), разъем JUSB_C5 для USB-С на передней панели, парочку для USB-A (JUSB2, JUSB3) и четыре для SATA-устройств.

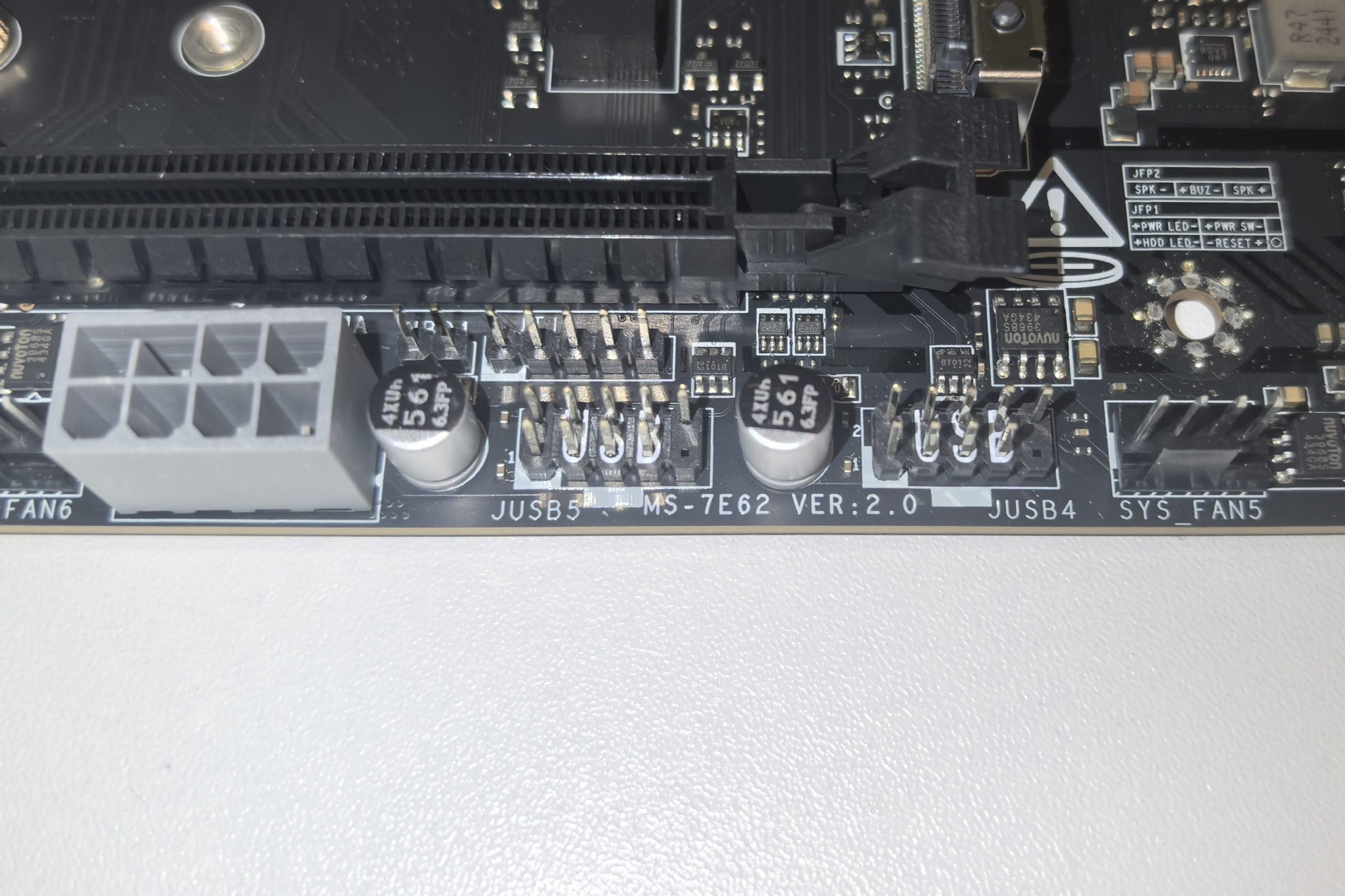

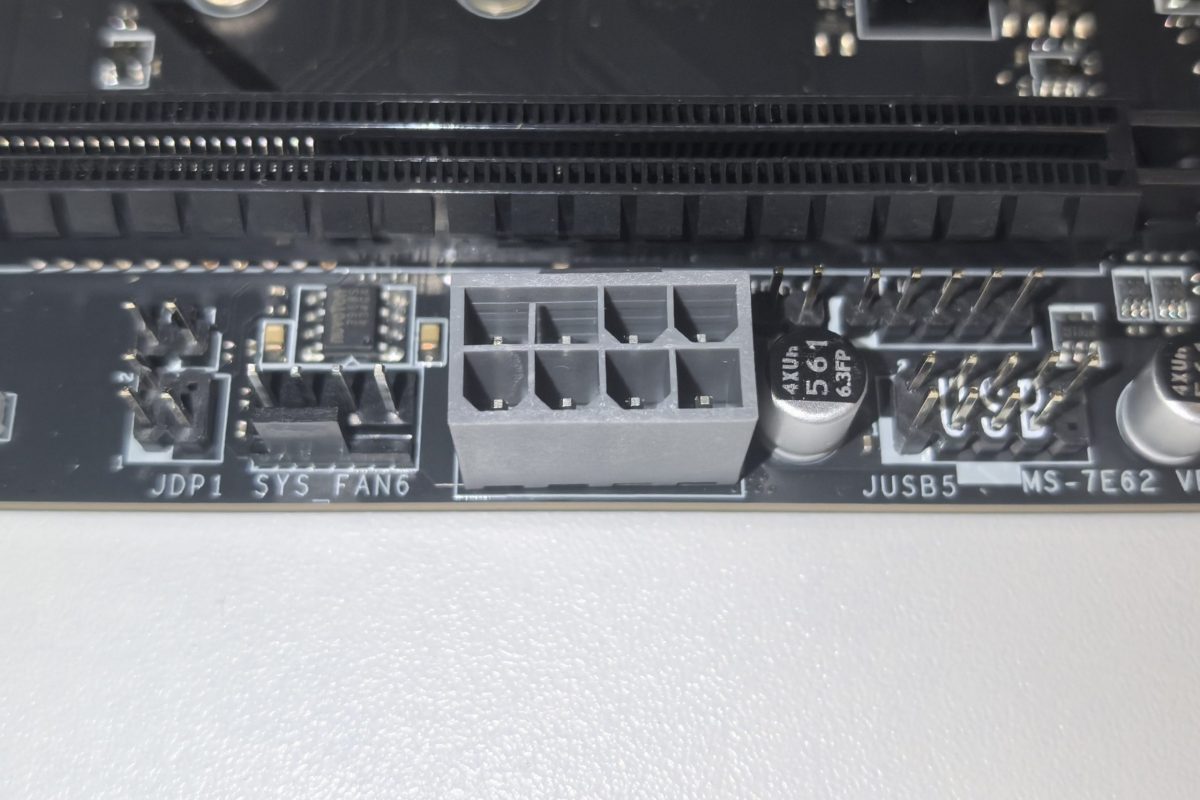

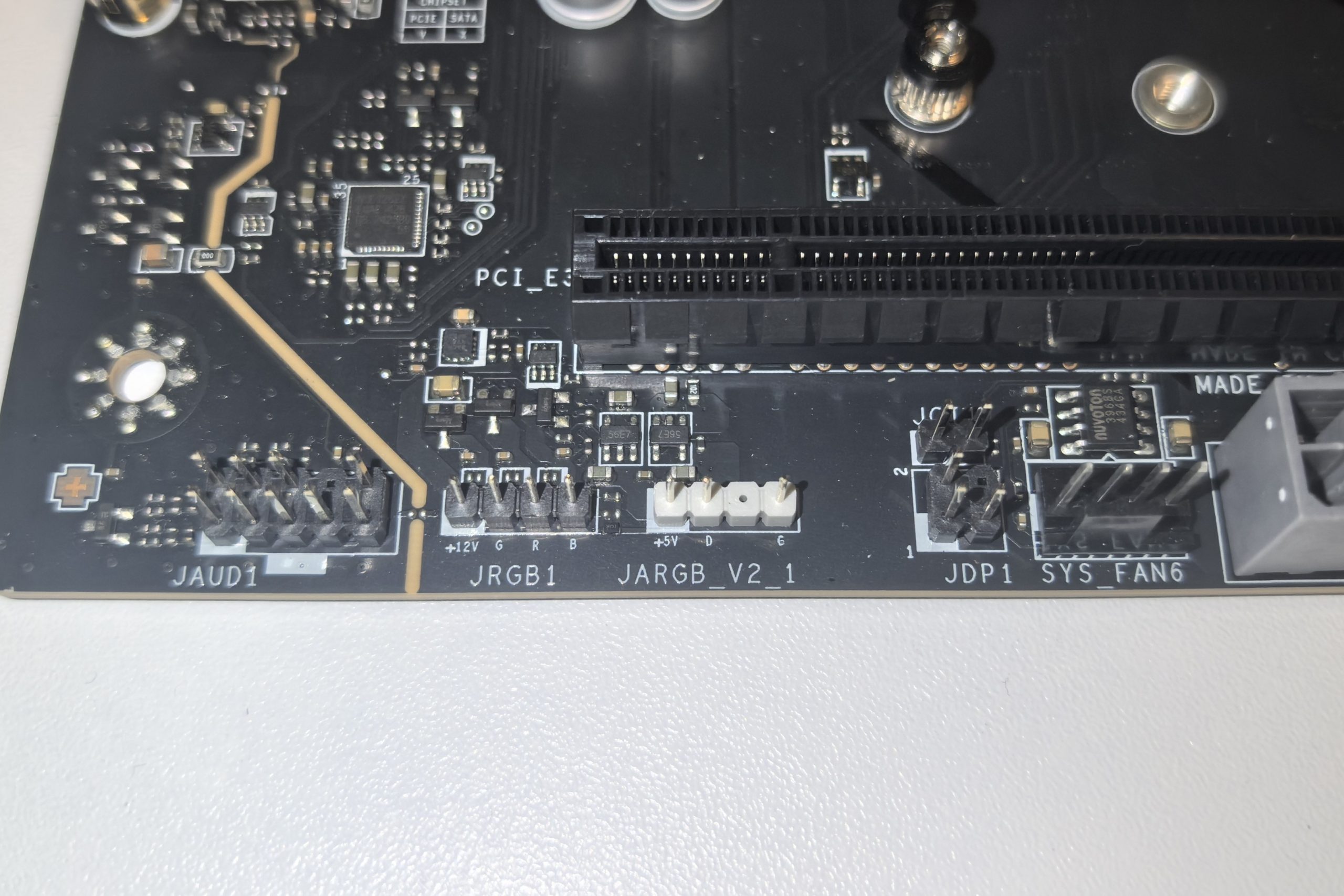

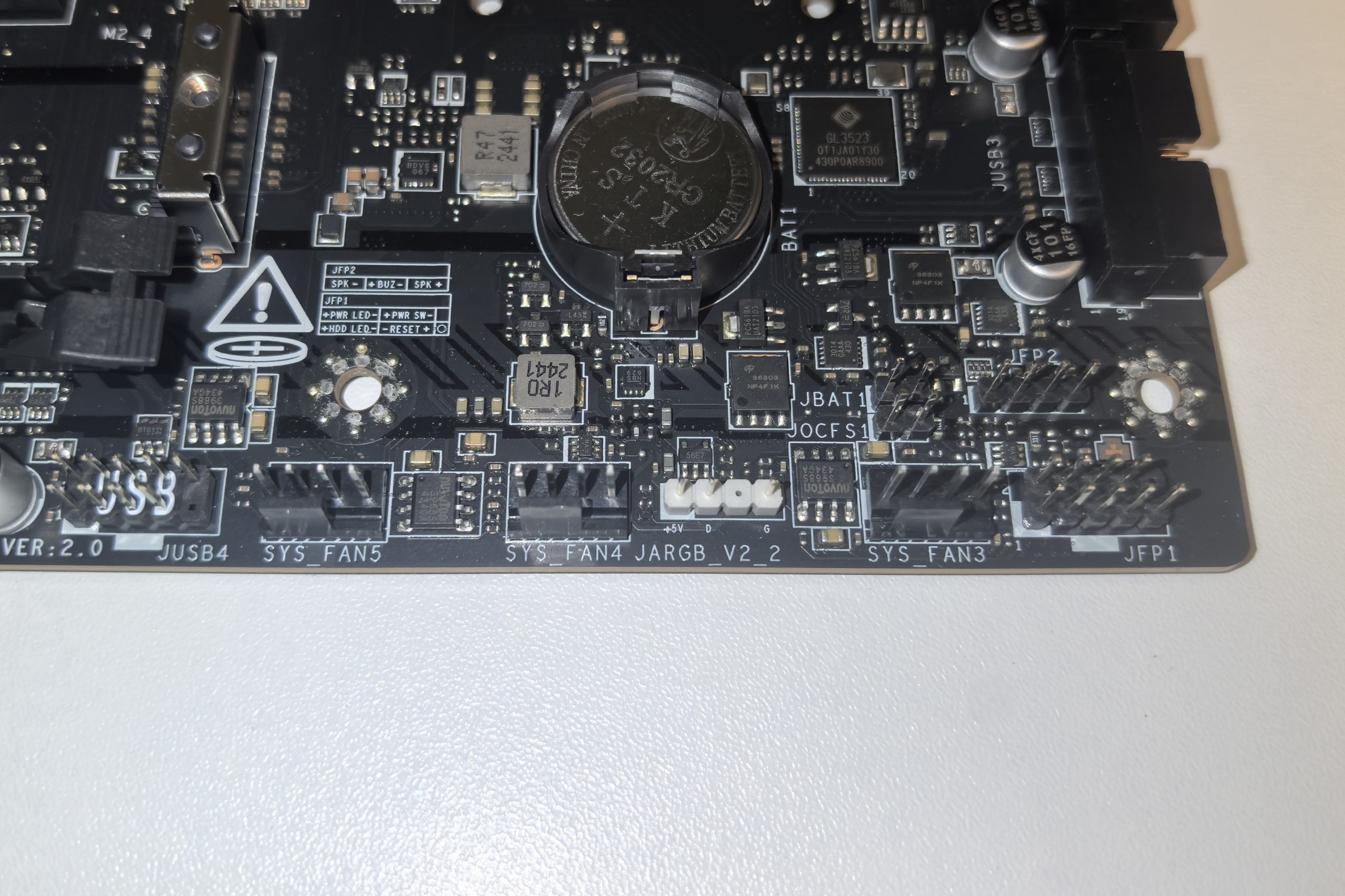

Нижняя грань вмещает два разъема для USB (JUSB4, JUSB5), четыре для корпусных кулеров (SYS_FAN3, SYS_FAN4, SYS_FAN5, SYS_FAN6), три для подсветки (JARGB1, JARGB_V2_1, JARGB_V2_2), один для индикаторов и кнопок на передней панели (JFP1), один для аудио на передней панели (JAUD1), а также джамперы безопасной загрузки и BIOS, сервисные разъемы, датчик открытия корпуса и пр.

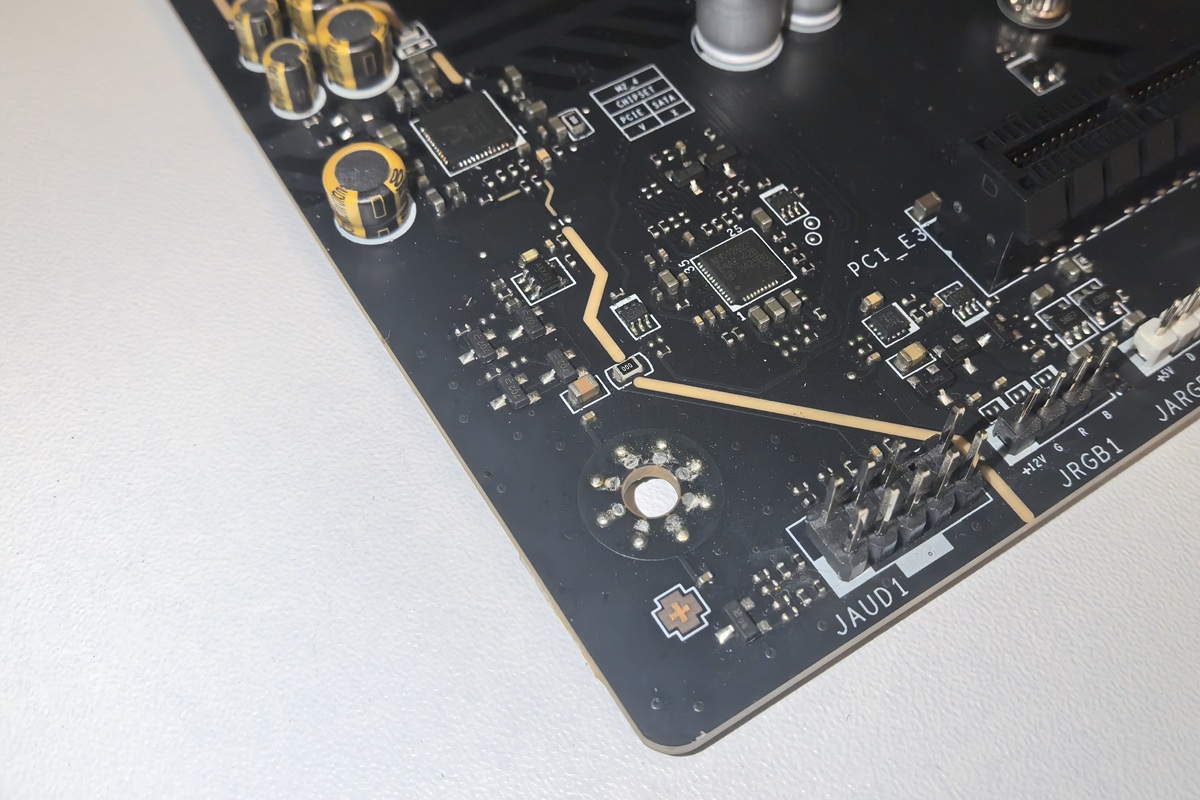

Левый нижний угол традиционно отделен желтой полосой, которая обозначает местоположение аудиосистемы. Она представлена кодеком Realtek ALC4080, обеспечивающим воспроизведение 7.1-канального звука.

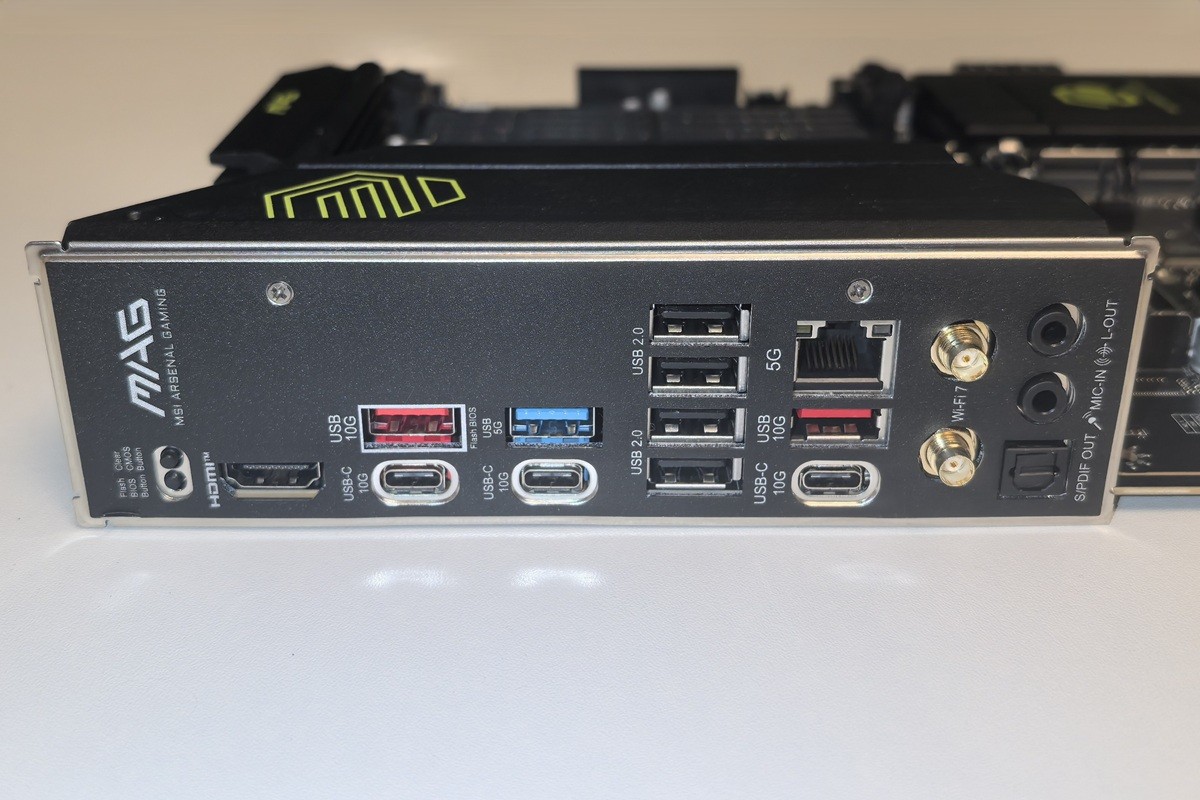

Тыльная панель оборудована усиленной металлической пластиной, защищающей слоты от статического электричества. Здесь расположились разъемы:

• 1 x DisplayPort
• 5 x USB-A 2.0
• 1 x 5G LAN
• 1 x USB-A 10 Гбит/с
• 1 x аудиовход 3.5 для микрофона
• 1 x аудиовыход 3.5 для наушников/акустики
• 1 x HDMI
• 3 x USB-C 10 Гбит/с
• 1 x Optical Audio Out (S/PDIF)
• 1 x разъем для антенны Wi-Fi 7
• 1 x разъем для антенны Bluetooth 5.4

Дополняет всё это пара кнопок для сброса BIOS и очистки CMOS.

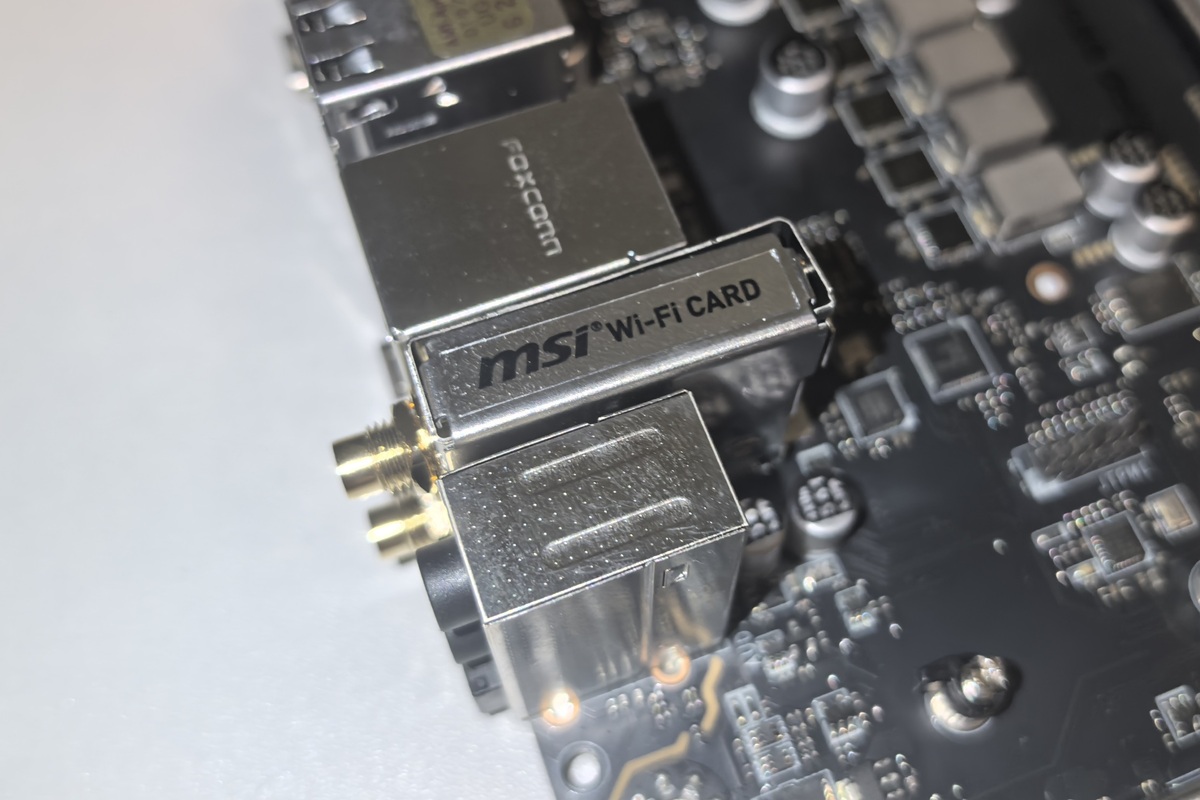

В заключение отмечу, что материнская плата MSI MAG B850 TOMAHAWK MAX WIFI оборудована сетевым контроллером Realtek 8126VB 5G LAN, модулем Wi-Fi с поддержкой Wi-Fi 7 и пропускной способностью до 5,8 Гбит/с, а также Bluetooth 5.4.

Особенности

Материнские платы MSI всегда радуют продуманной сборкой и массой полезных решений. MSI MAG B850 TOMAHAWK MAX WIFI не является исключением из этого правила и предлагает следующие интересные функции.

Самое главное ее достоинство – это, безусловно, мощная система питания 14+2+1 и поддержка процессоров Ryzen серий 9000/8000/7000 от AMD, что позволяет собрать на ее основе мощный игровой ПК и безопасно разгонять «камень» за счет стабильной подачи питания. Этому же способствуют 80А силовые модули, эффективная система охлаждения и 8-слойная структура платы, так как в совокупности они делают процесс более стабильным, а значит безопасным.

Вторая положительная черта модели – это наличие трех слотов PCI-e, один из которых поддерживает PCI-e 5.0 с максимальной скоростью передачи данных до 128 Гб/с, четыре разъема для накопителей M.2, два из которых также поддерживают PCI-e 5.0, возможность установить в плату до 256 ГБ ОЗУ DDR5 и разгонять ее с помощью встроенных инструментов. Вдобавок к этому устройство получило оснащение высокоскоростными портами и современным модулем Wi-Fi 7, способным работать одновременно с LAN-разъемом. Это повышает стабильность интернет-соединения, а значит, исключает риск неприятных обрывов во время сетевых баталий.

Третий плюс – это продуманное исполнение, что подразумевает удобные обозначения всех интерфейсов, быстросъемные крепления для накопителей, фирменный разъем EZConn, удобную индикацию ошибок, защитную планку для внешних портов, усиленный разъем для видеокарты и выносную кнопку для ее легкого демонтажа.

Также отмечу отличные возможности по подключению охлаждения за счет наличия шести портов для питания СЖО и/или кулеров и серьезную электрозащиту, которая включает заземление, TVS-диоды для устранения избыточного напряжения, цельные контакты и контроллеры подаваемого тока для ключевых узлов устройства.

В заключение напомню о том, что платы MSI – это еще и комплекс полезных инструментов, зашитых в BIOS. В частности, наша героиня поддерживает AI BOOST для разгона нейронного процессора, FROZR AI COOLING для контроля системы охлаждения, AI LAN MANAGER для оптимизации работы сети, GAME BOOST для разгона процессора, а также EXPO, A-XMP и MEMORY BOOST для повышения производительности оперативной памяти и оценки ее стабильности. Приятный момент заключается в том, что все они реализованы максимально просто, а потому даже неопытные пользователи в пару кликов смогут безопасно разогнать свой ПК. При этом производителем предусмотрен откат к безопасным настройкам и встроенный монитор для контроля показателей системы. Еще у вас есть возможность создать несколько профилей с разными настройками, чтобы сравнить результативность ваших экспериментов и выбрать оптимальный.

Программное обеспечение и BIOS

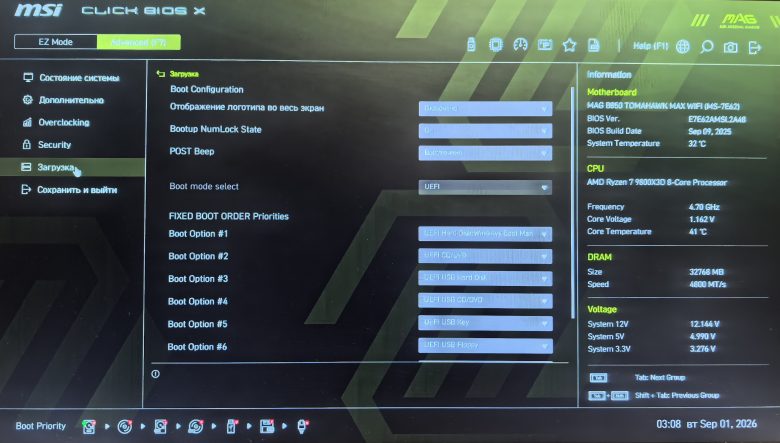

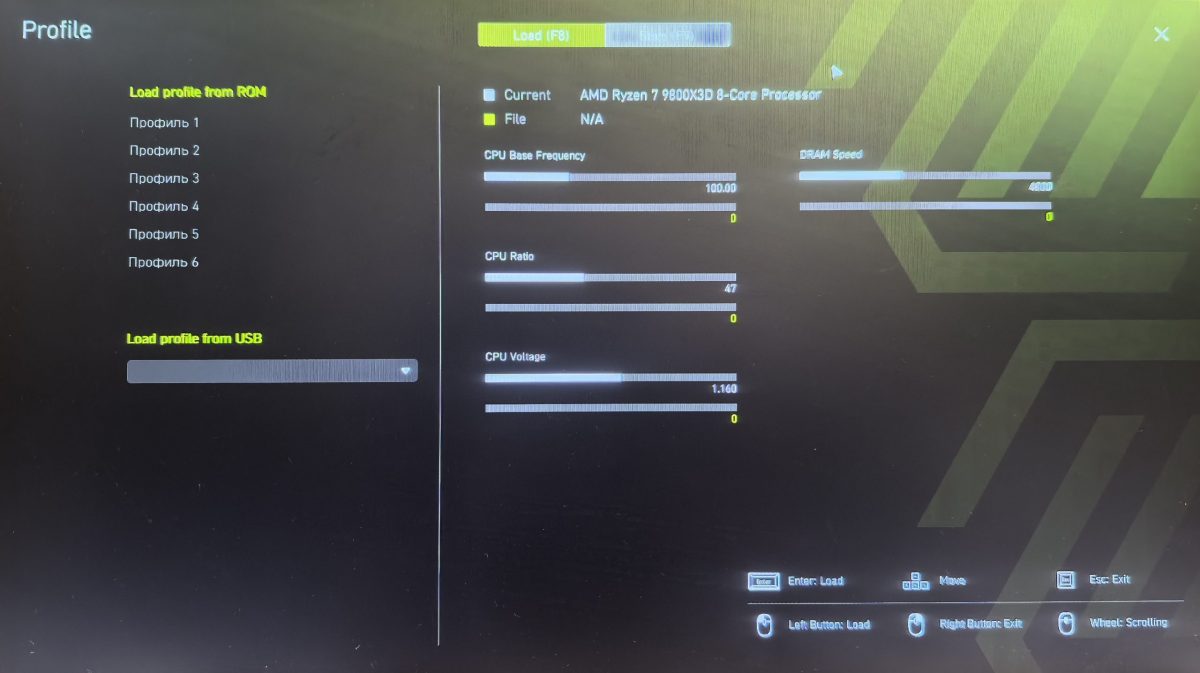

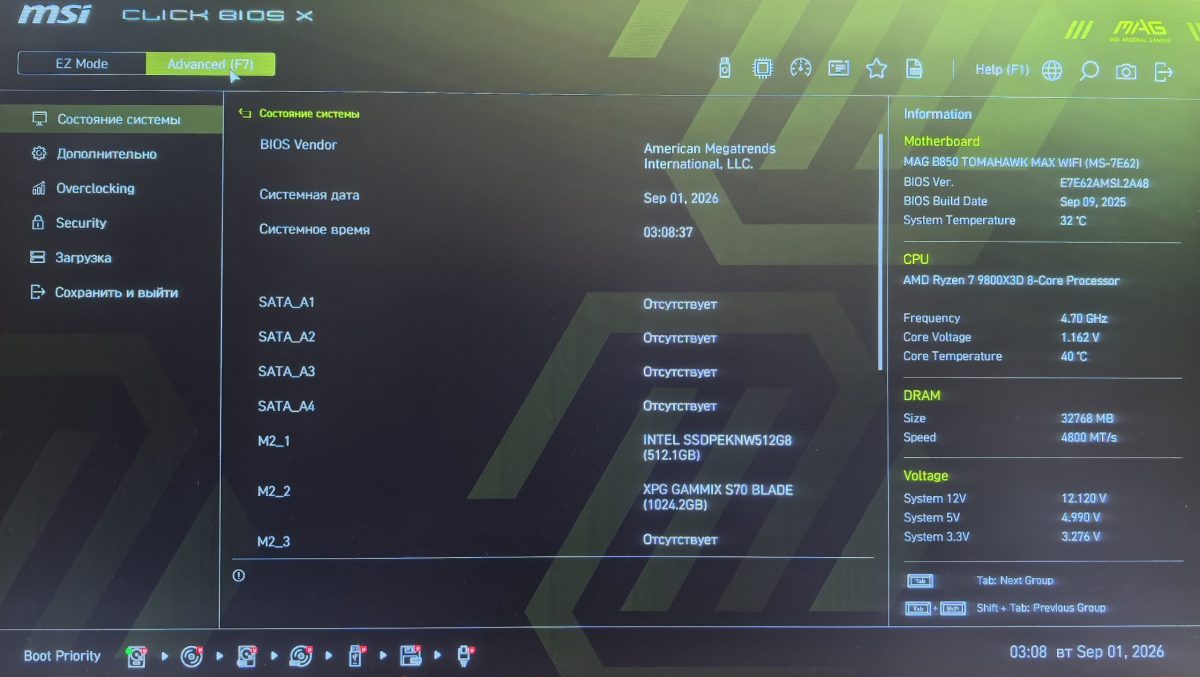

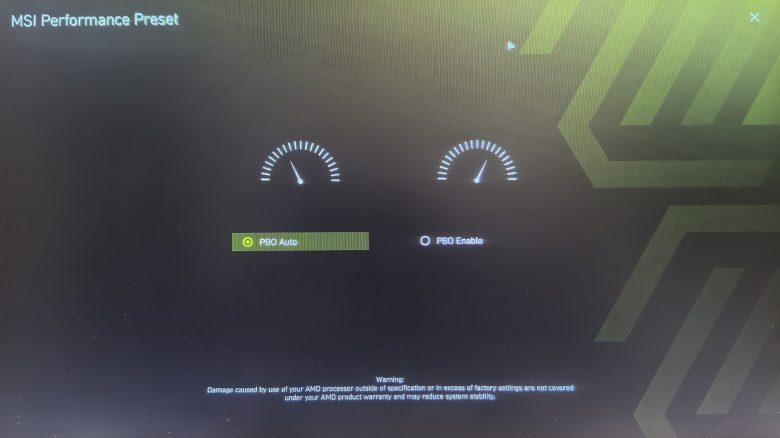

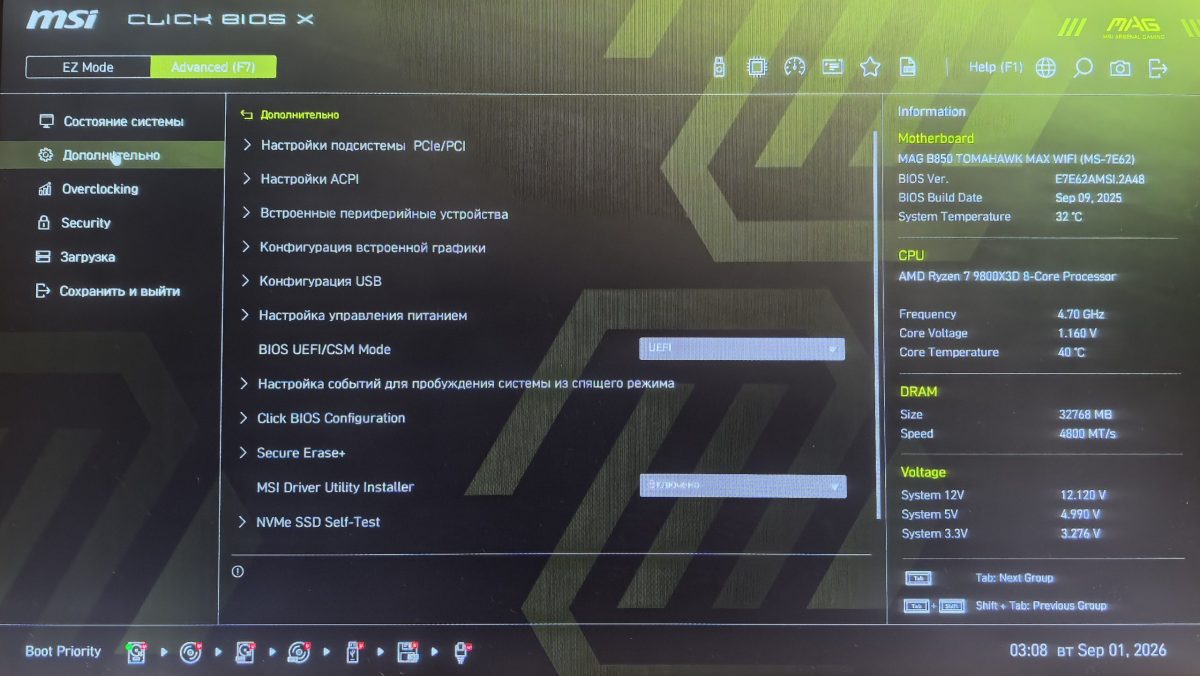

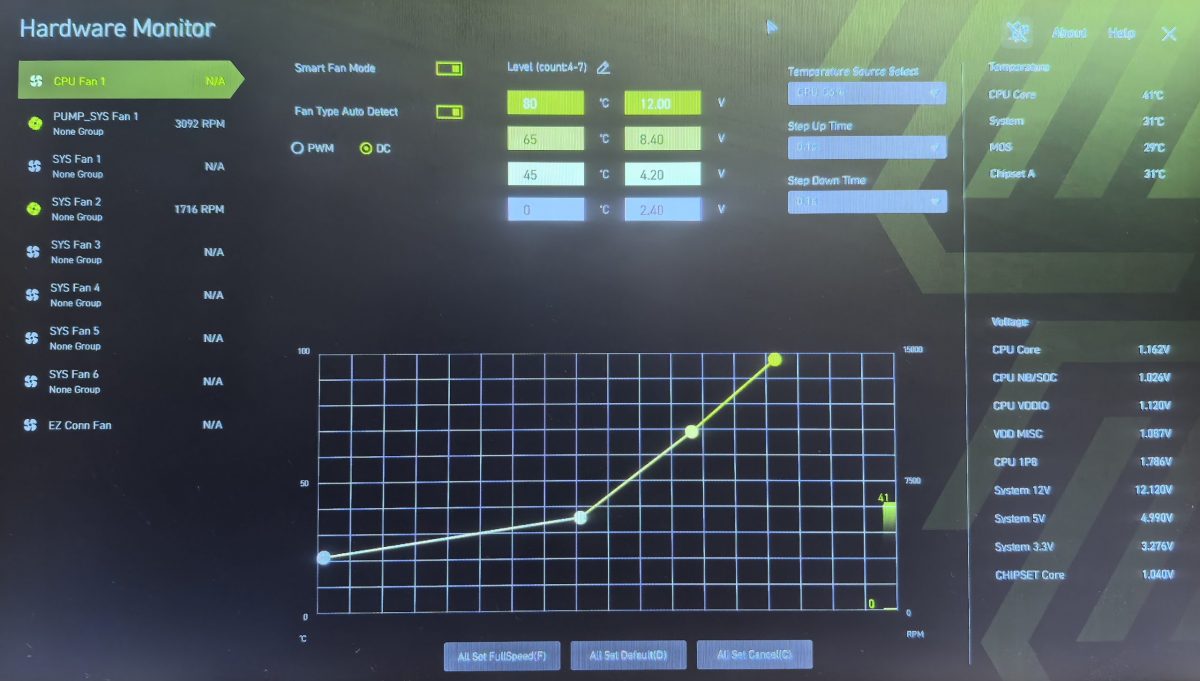

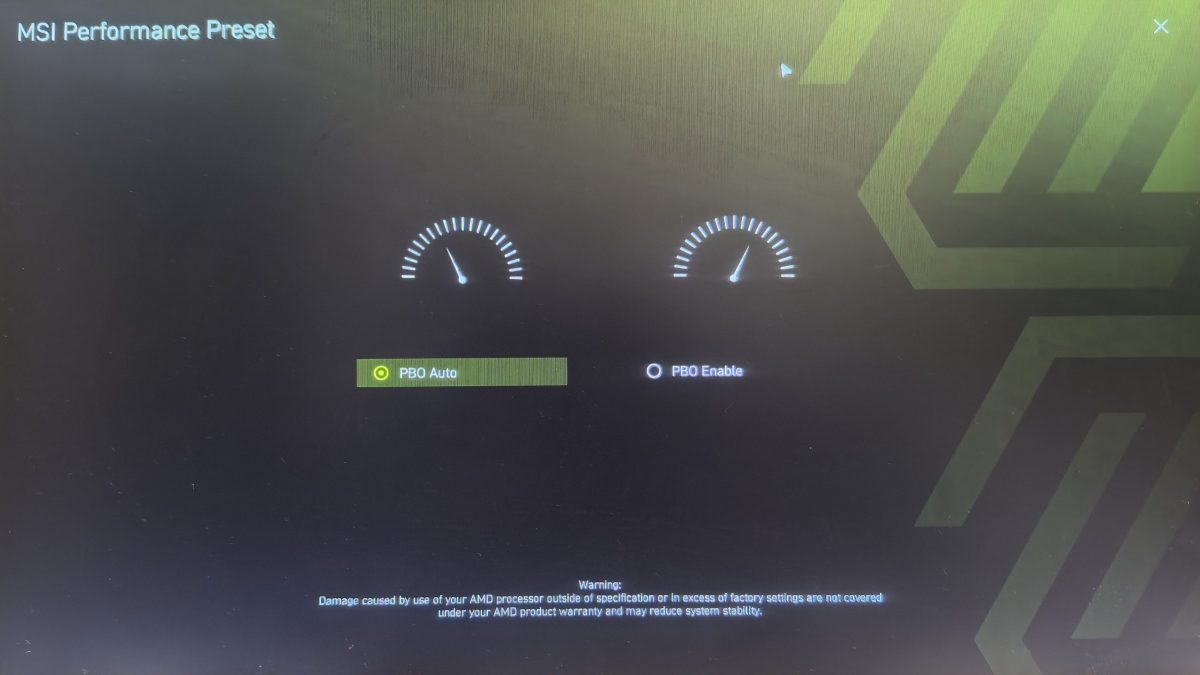

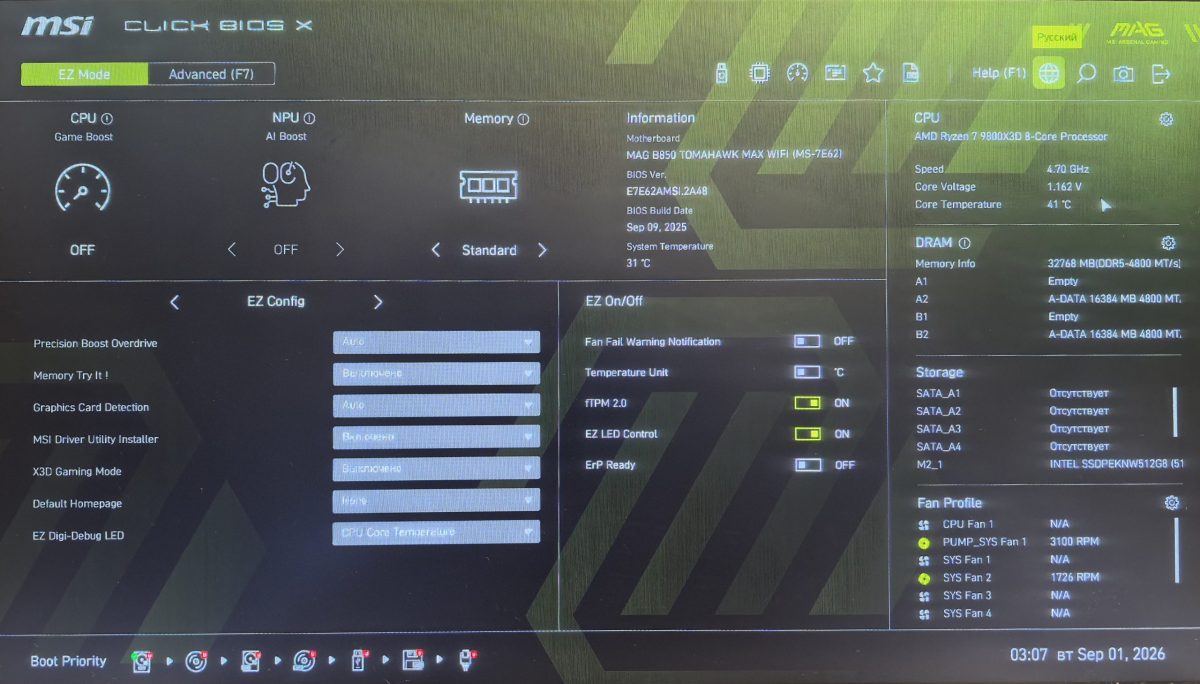

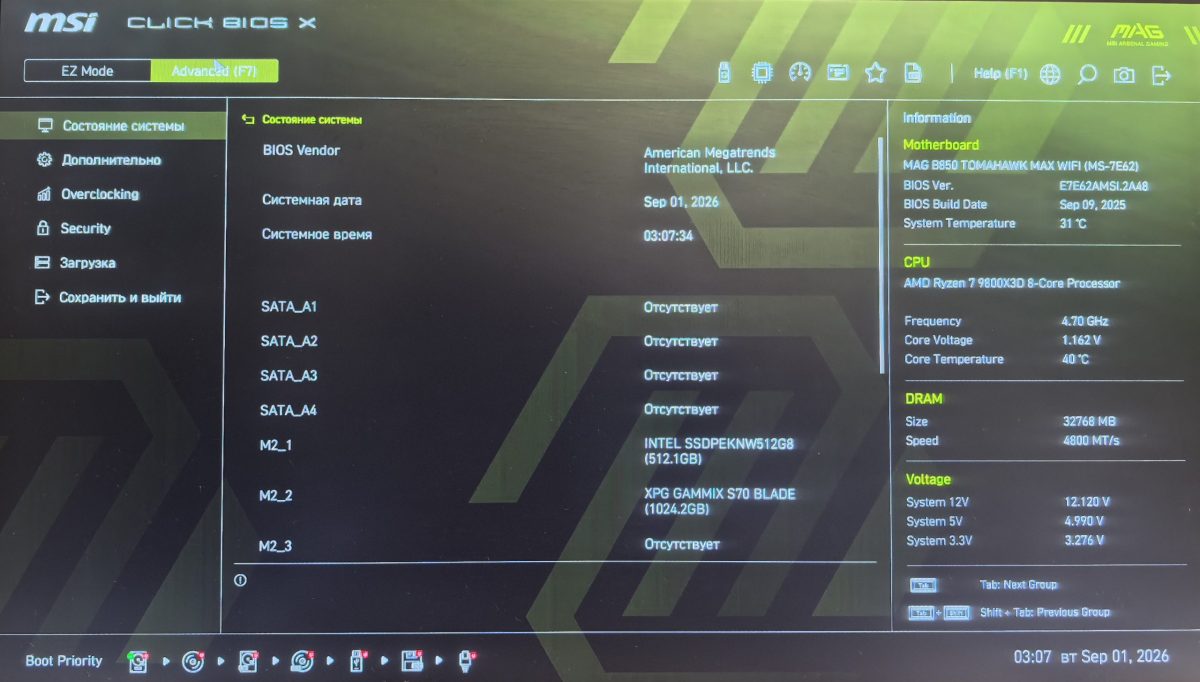

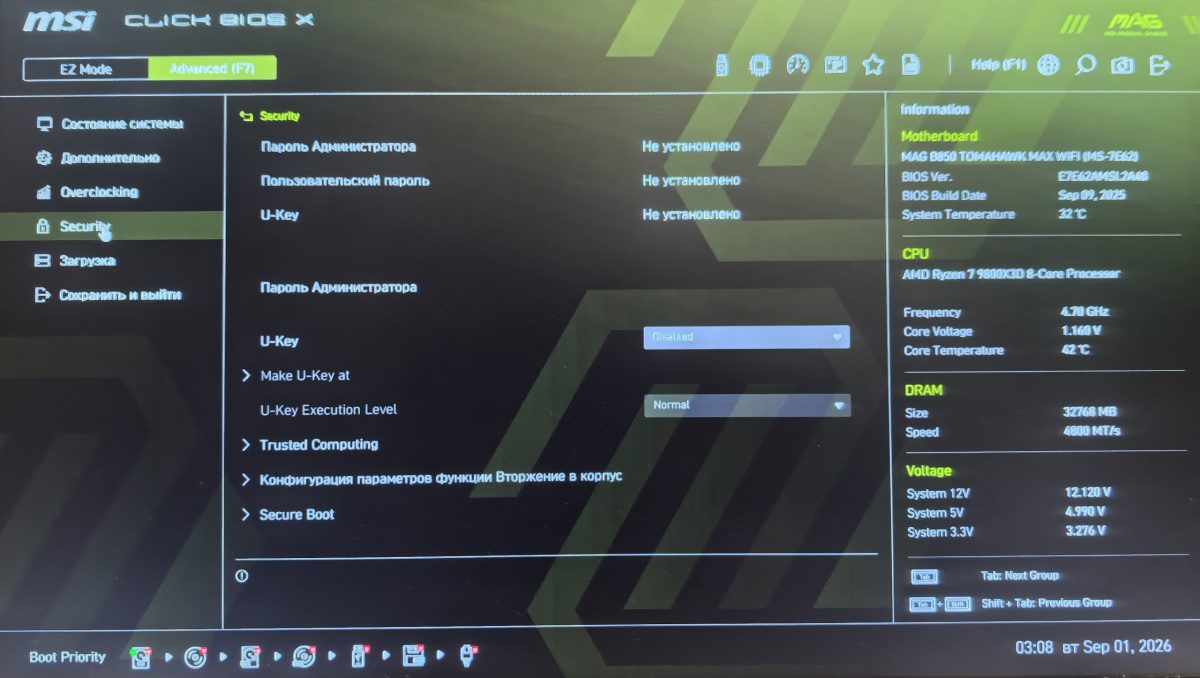

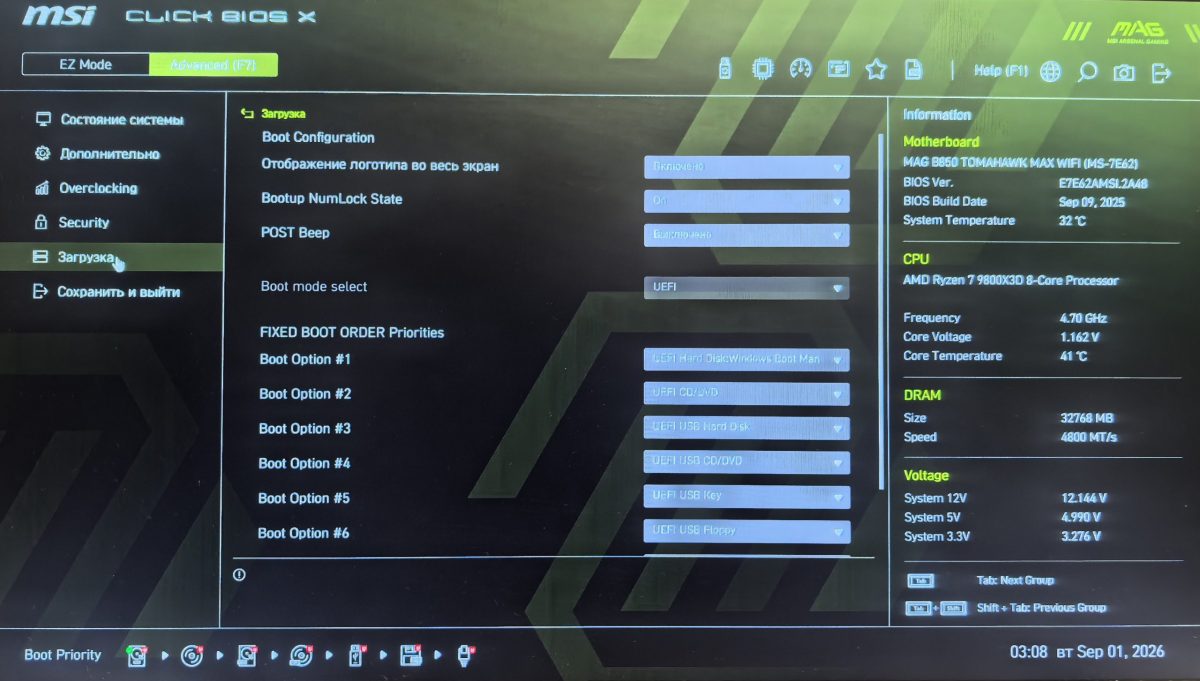

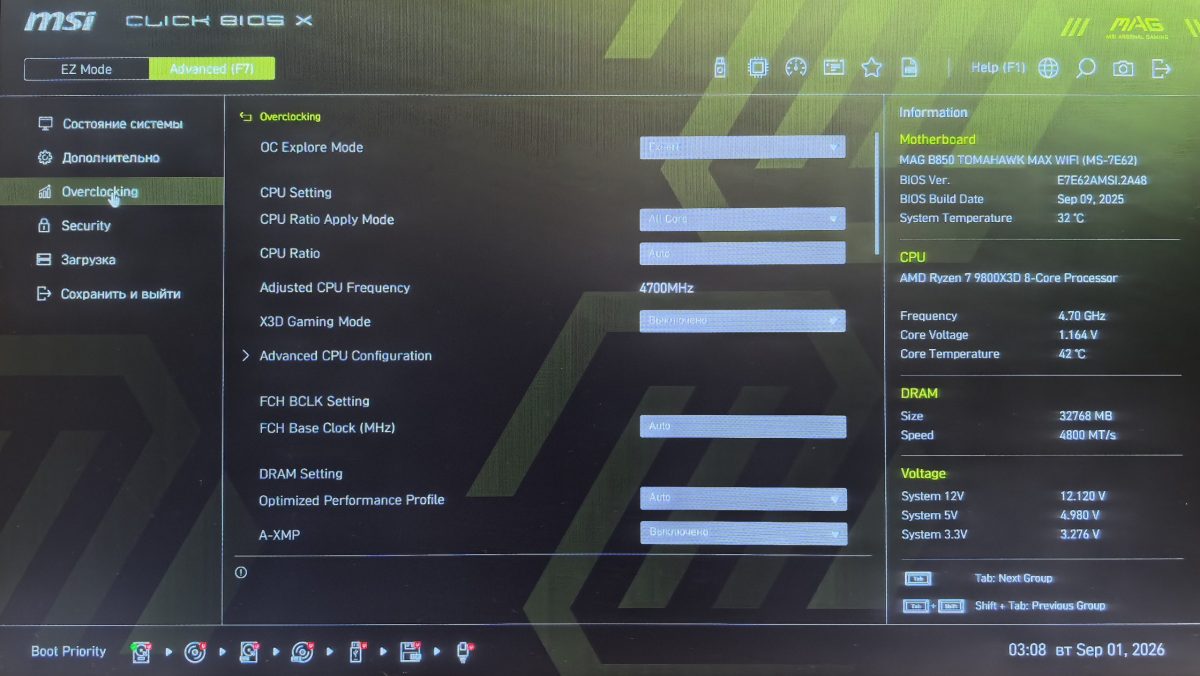

MSI MAG B850 TOMAHAWK MAX WIFI, как и все актуальные платы компании, получила поддержку CLICK BIOS X с симпатичным и удобным интерфейсом, разделенным на две вкладки: Advanced и Overclocking. Первая содержит базовые настройки, подходящие для неопытных пользователей, вторая – продвинутые для тех, кто разбирается в вопросе и хочет попробовать самостоятельно «поиграть» с процессором и ОЗУ, чтобы добиться их максимальной производительности. Как я и сказал выше, в CLICK BIOS X имеется встроенный мониторинг показателей и предусмотрена возможность создавать профили с разными настройками.

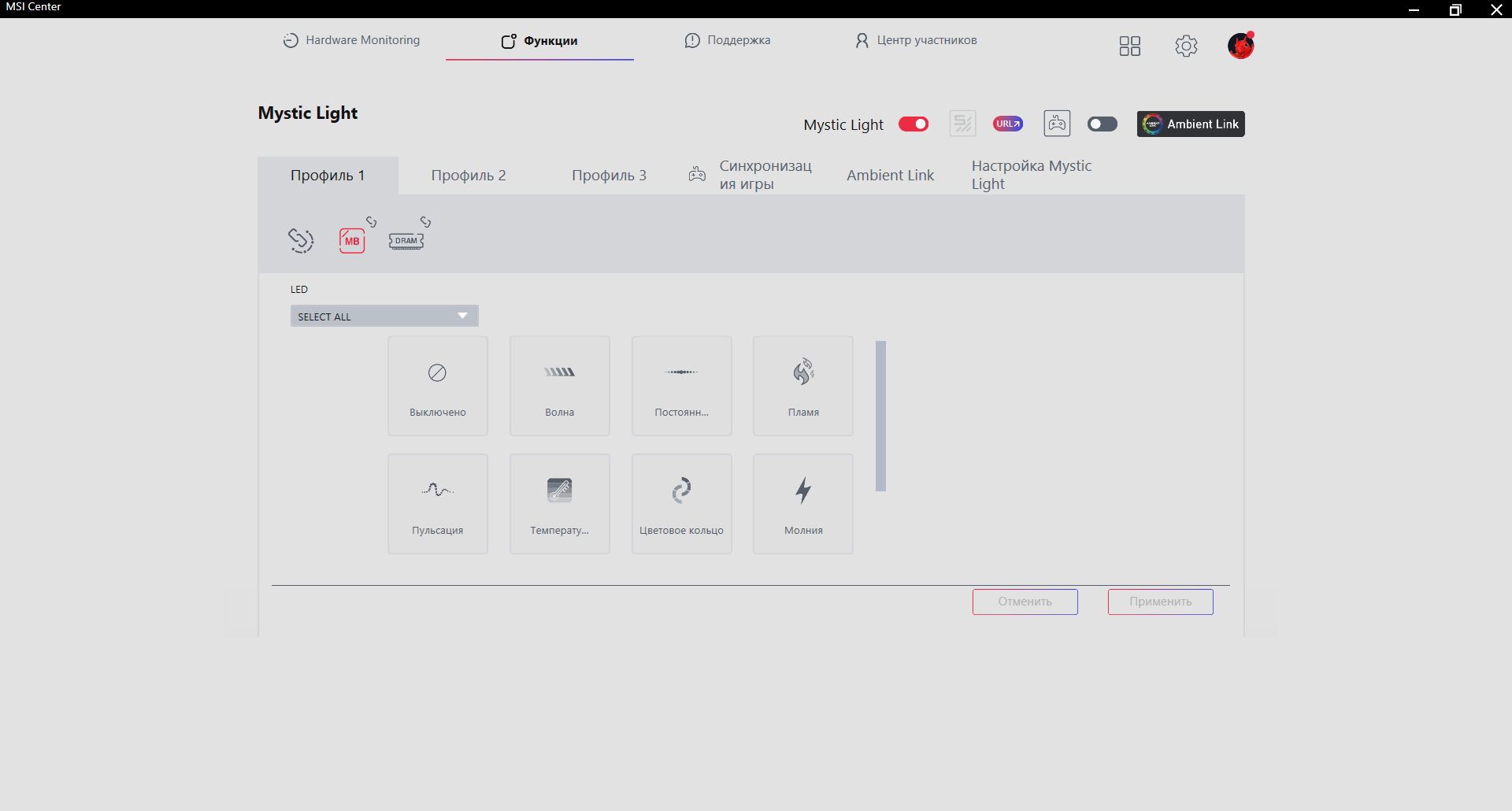

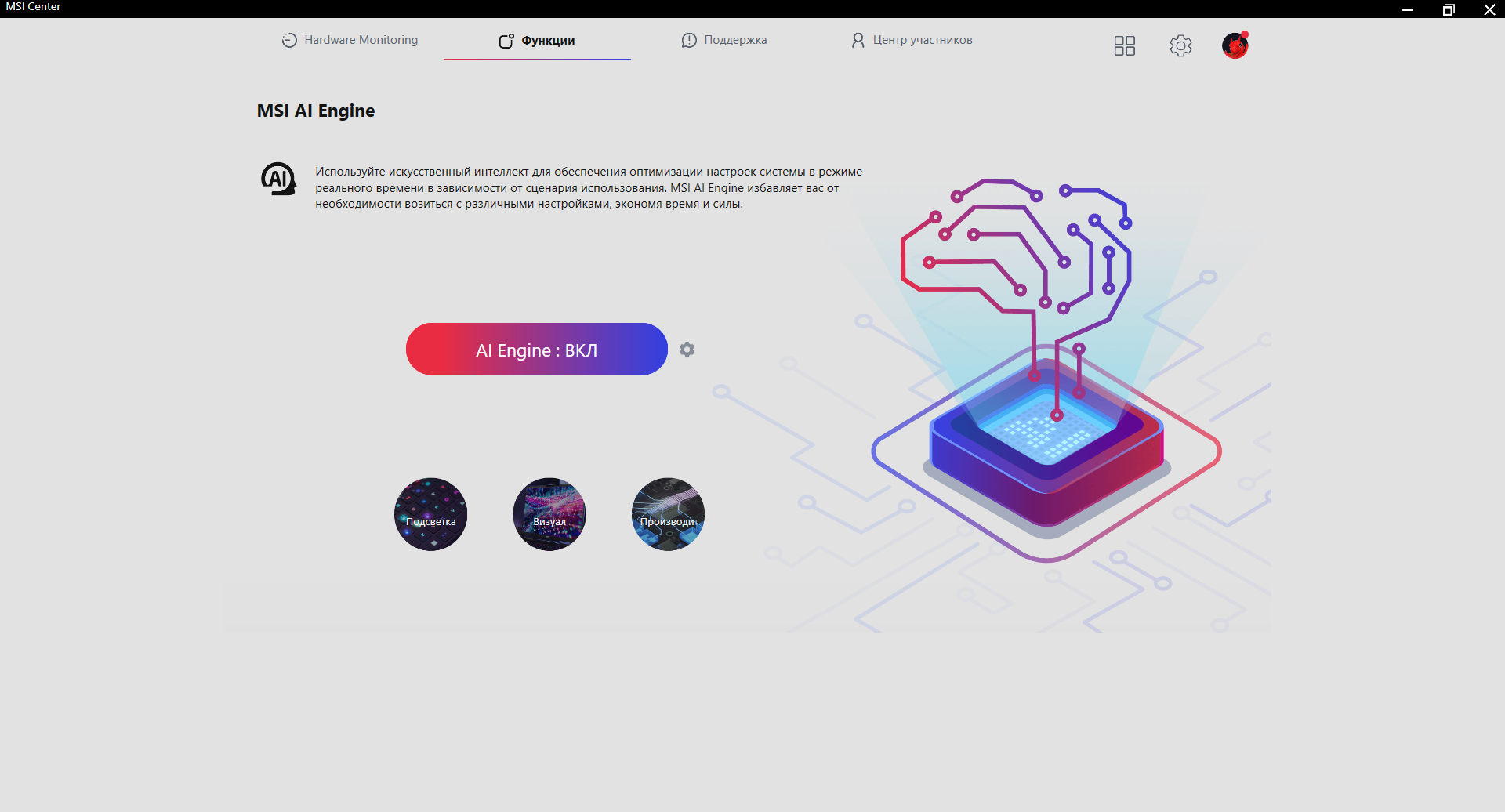

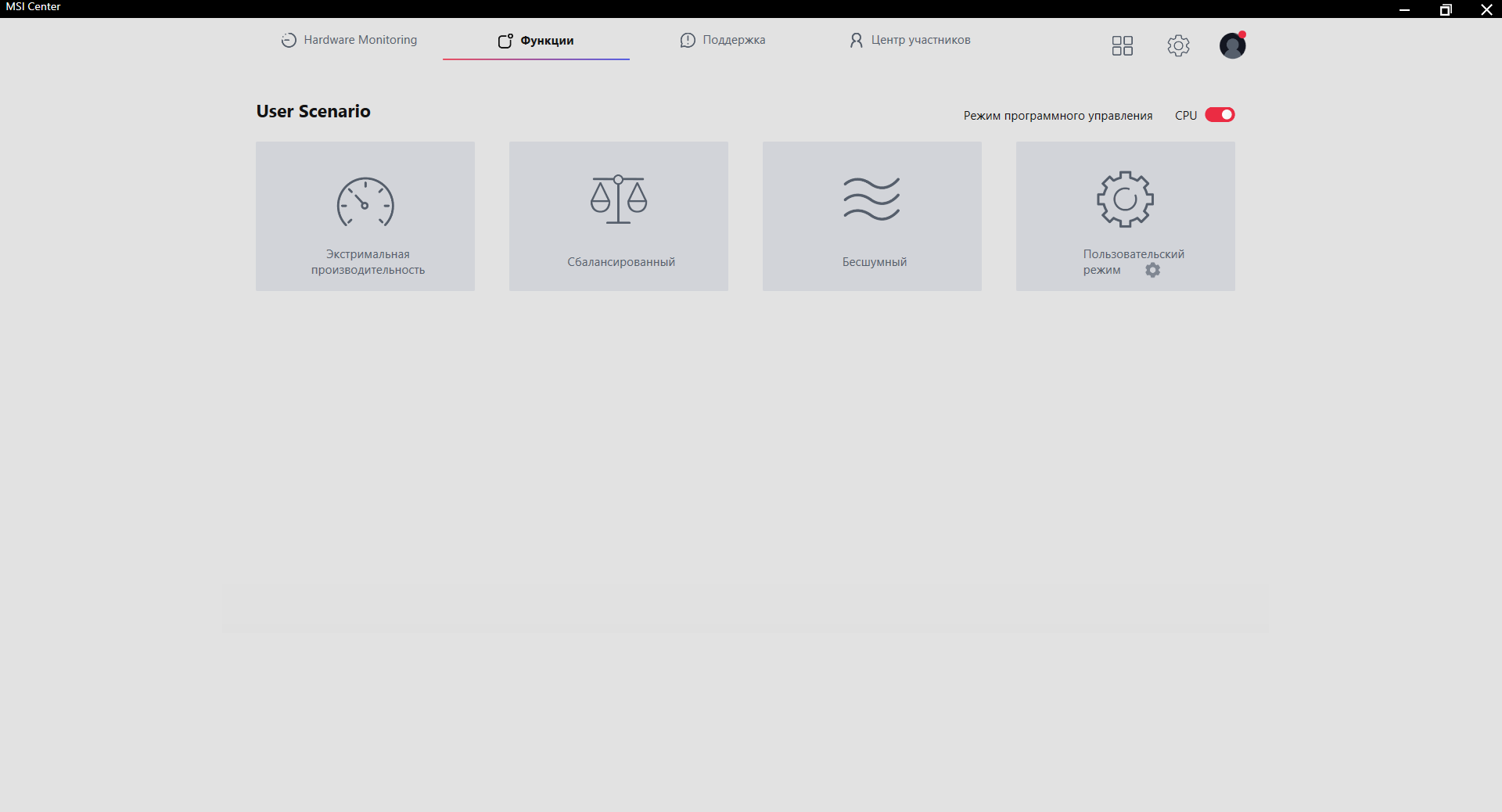

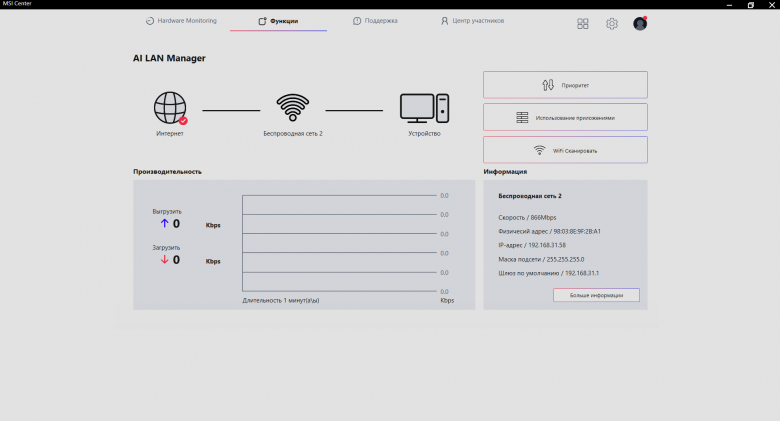

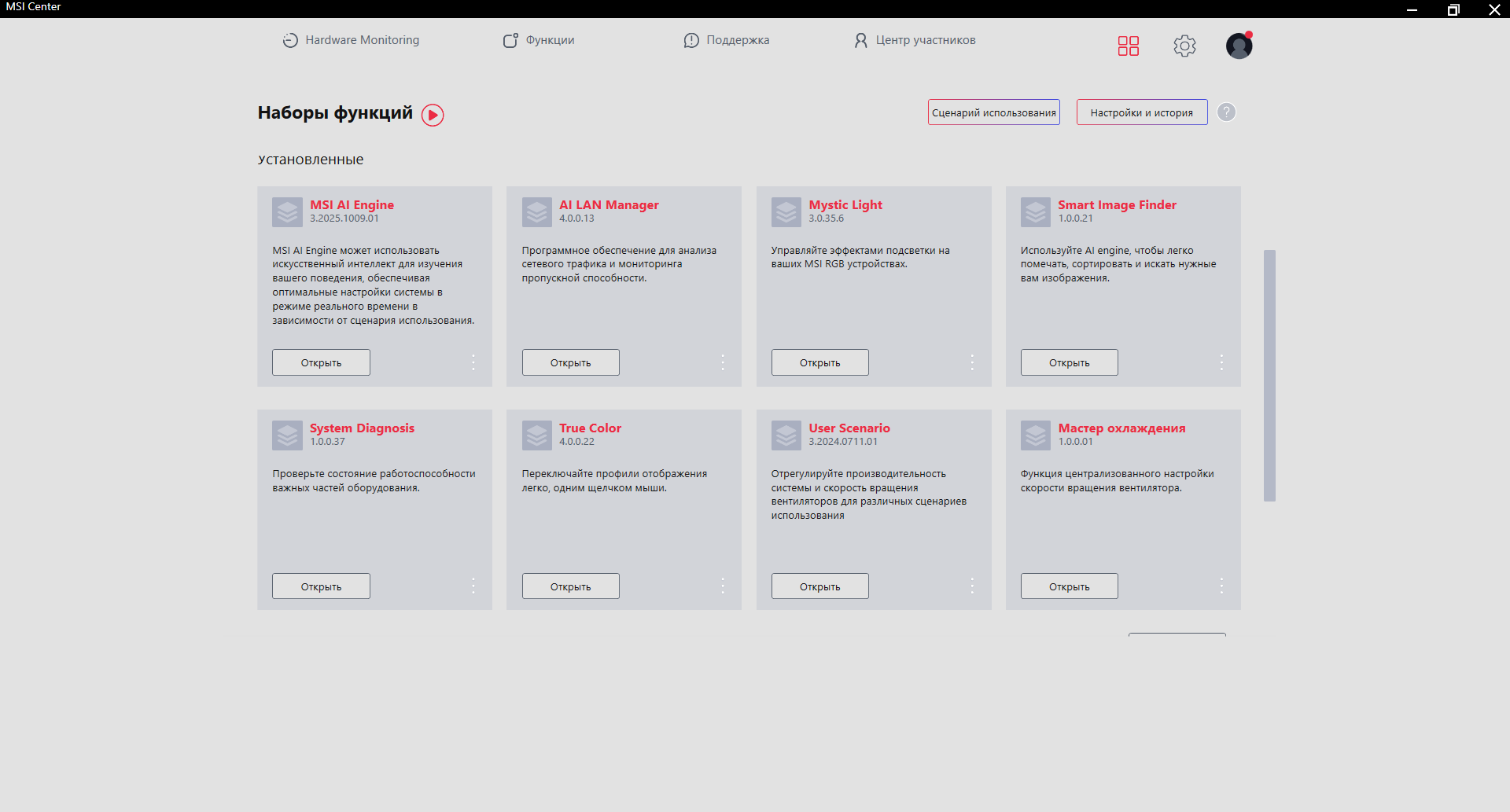

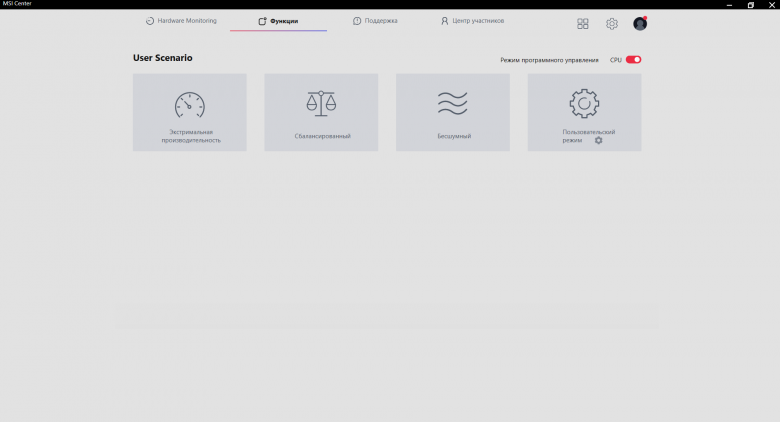

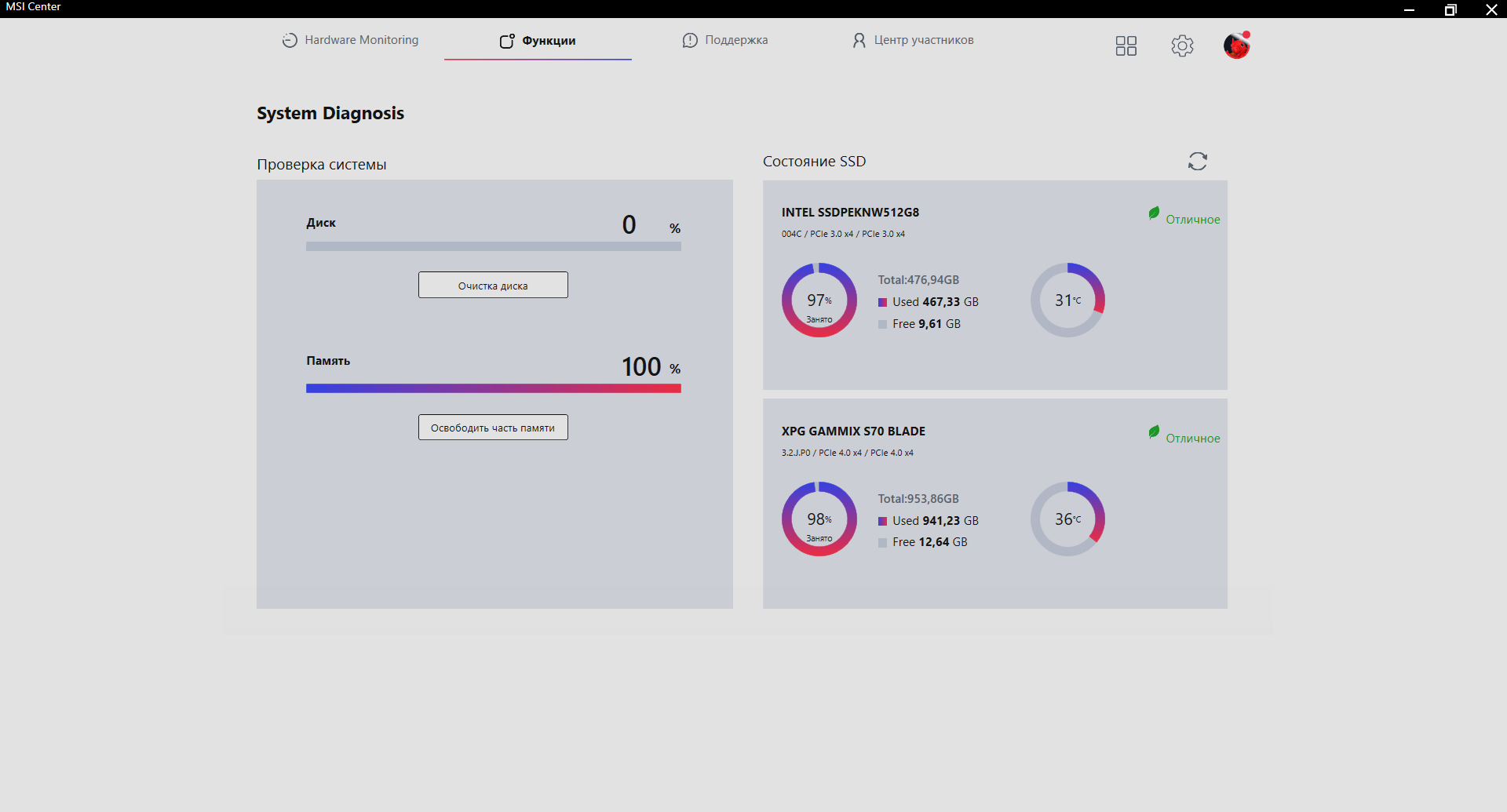

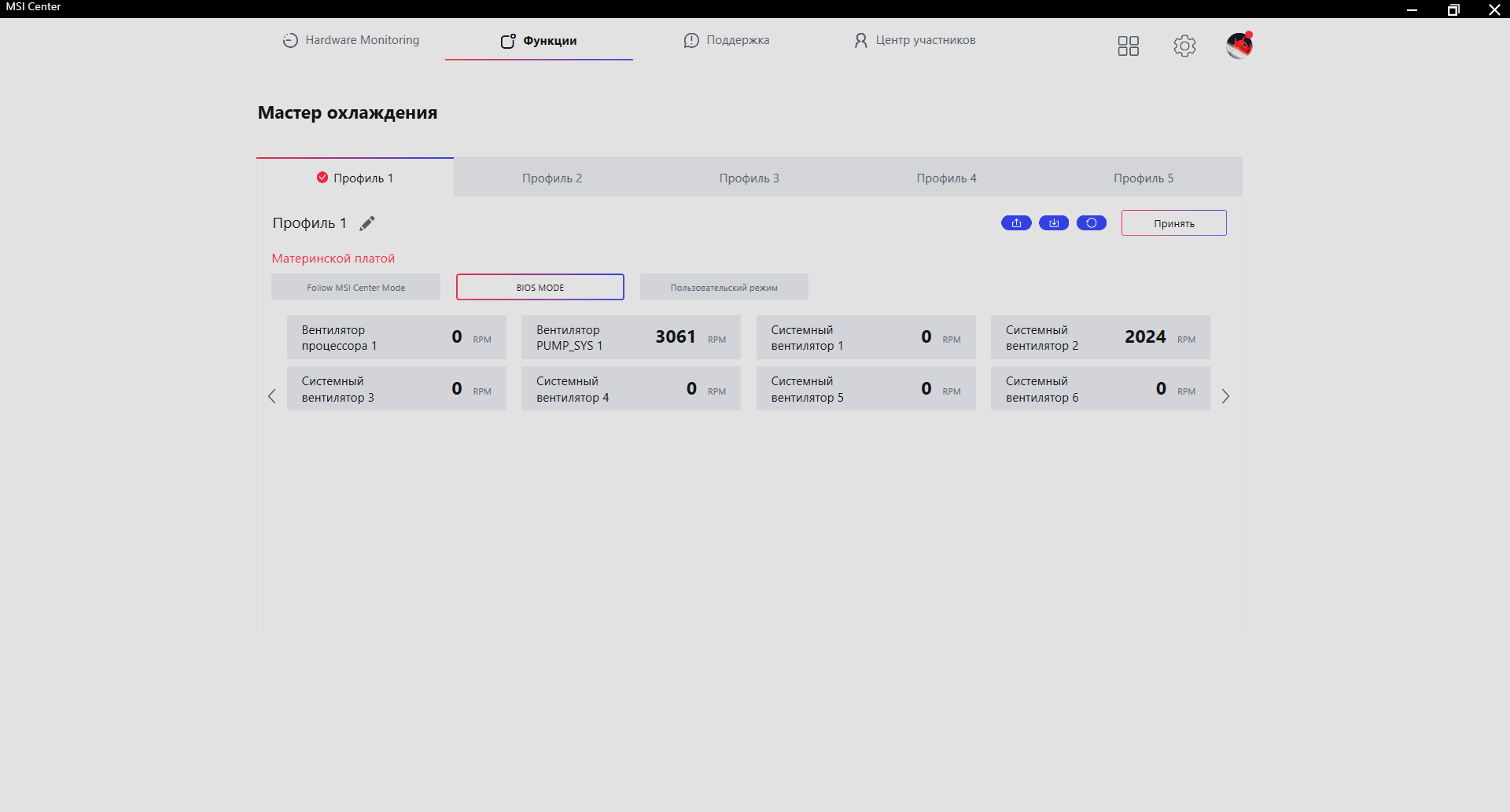

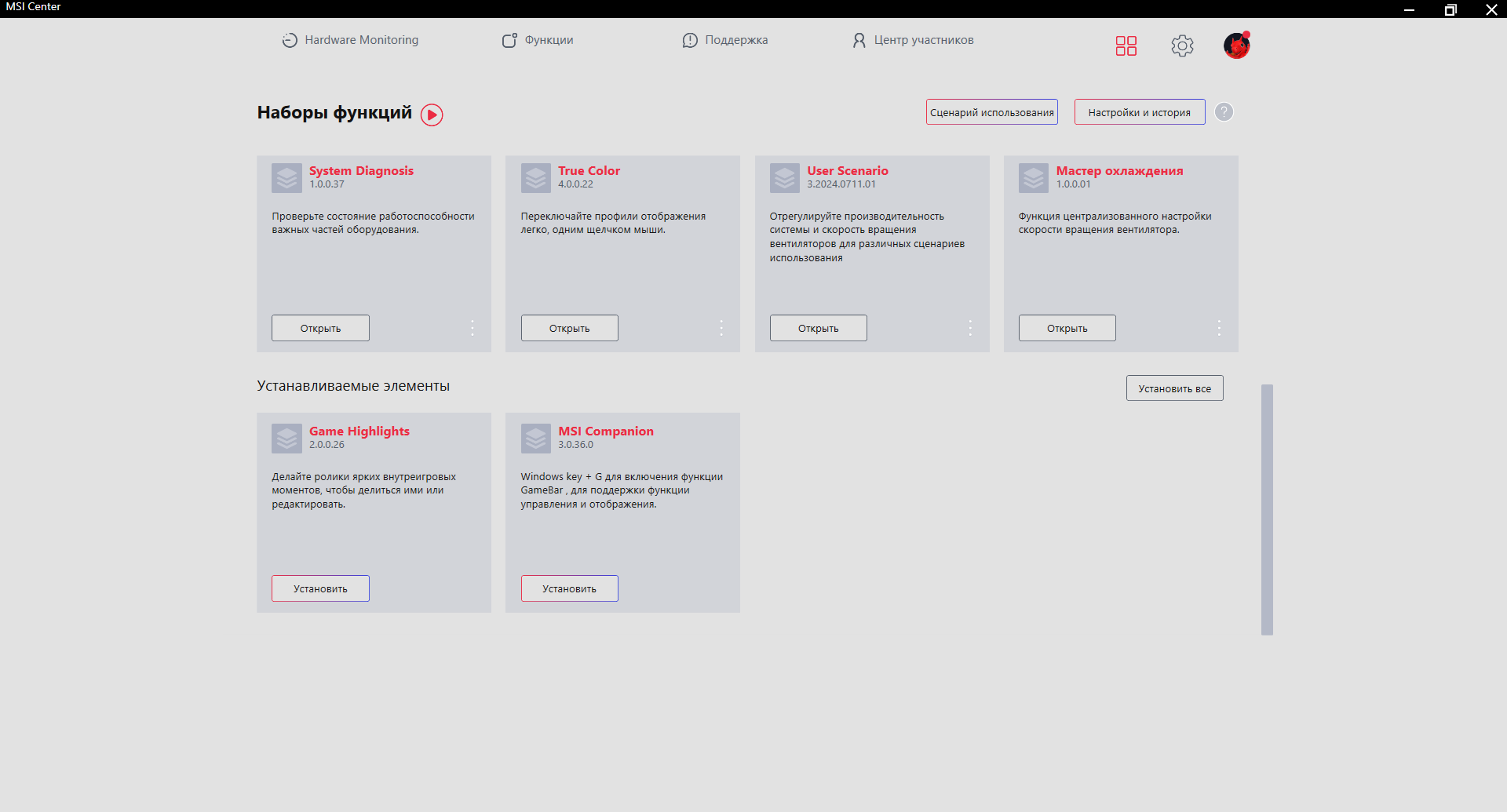

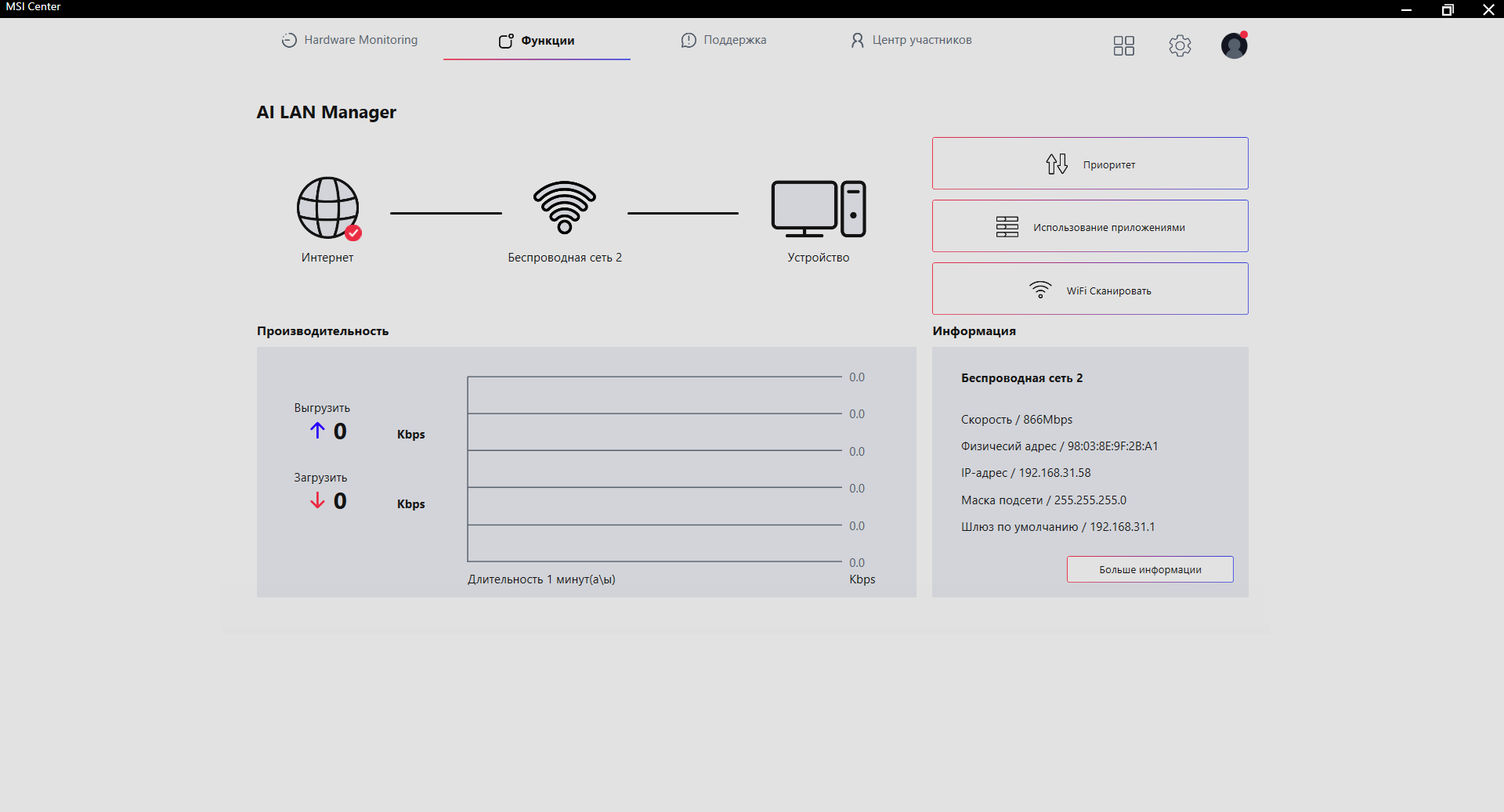

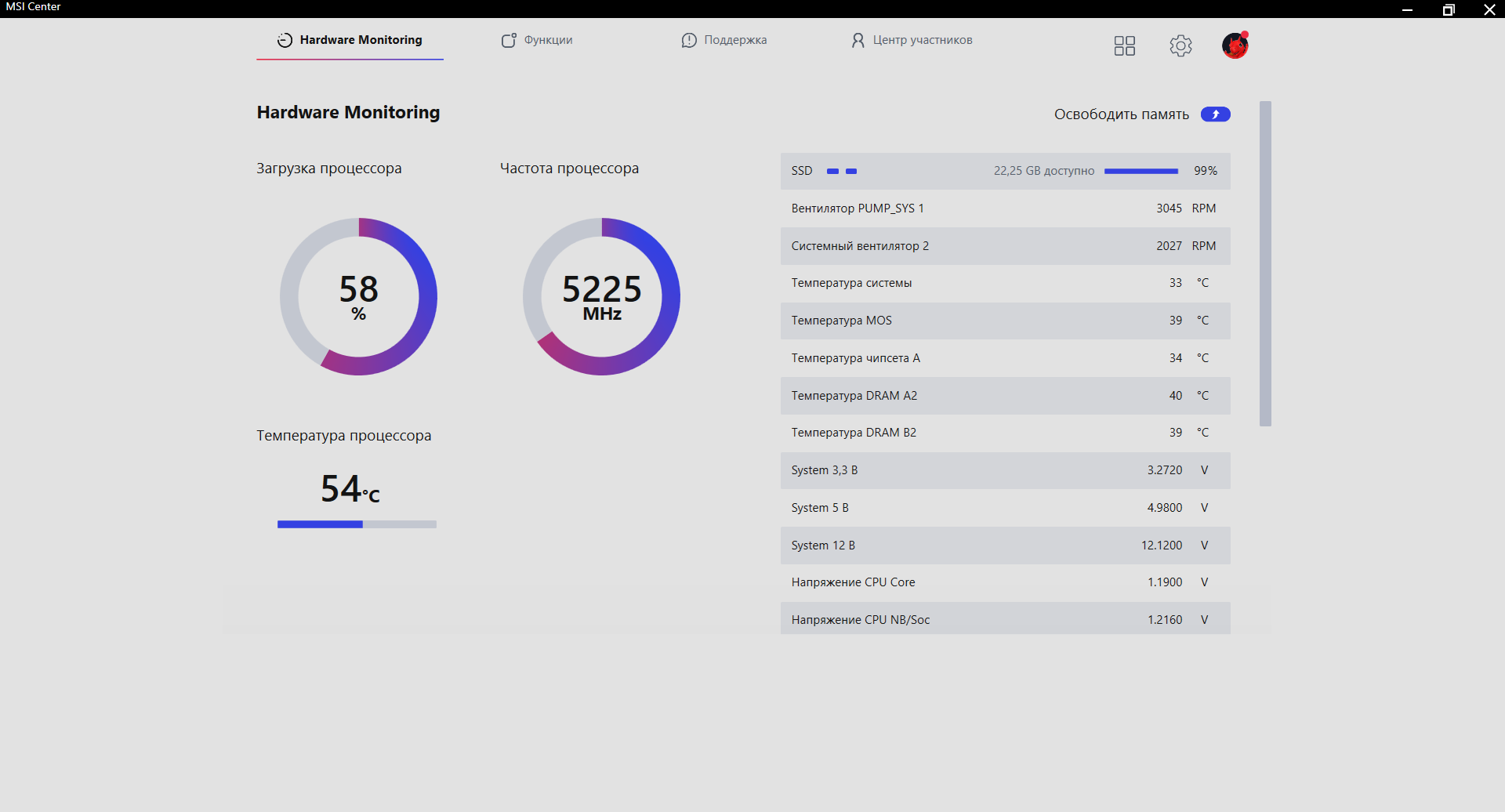

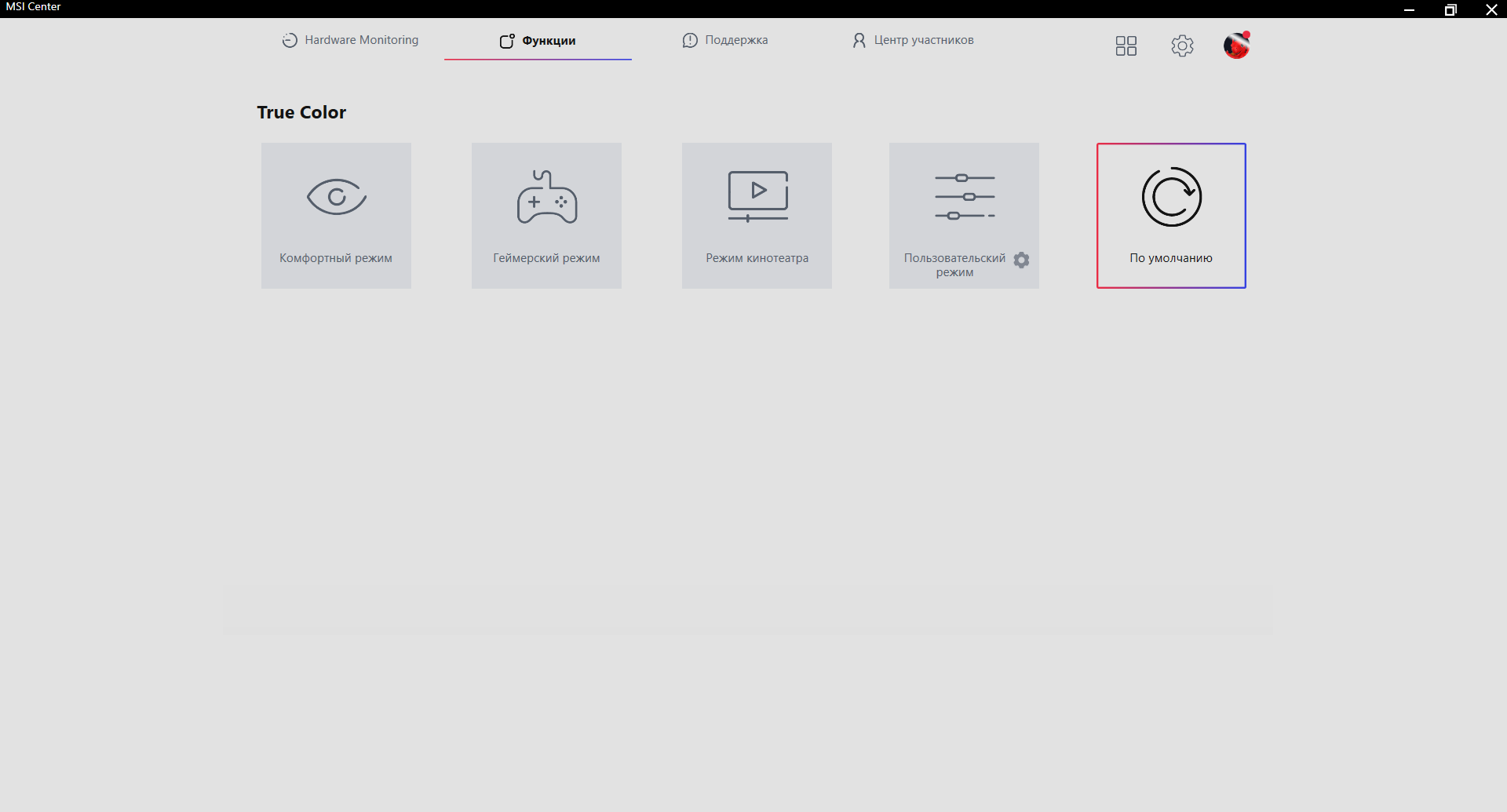

Еще один способ взаимодействовать с платой, комплектующими и периферией MSI – это утилита MSI CENTER. О ней мы неоднократно рассказывали в наших предыдущих обзорах продукции бренда.

Тестирование

Сразу после сборки плата MSI MAG B850 TOMAHAWK MAX WIFI готова к работе.

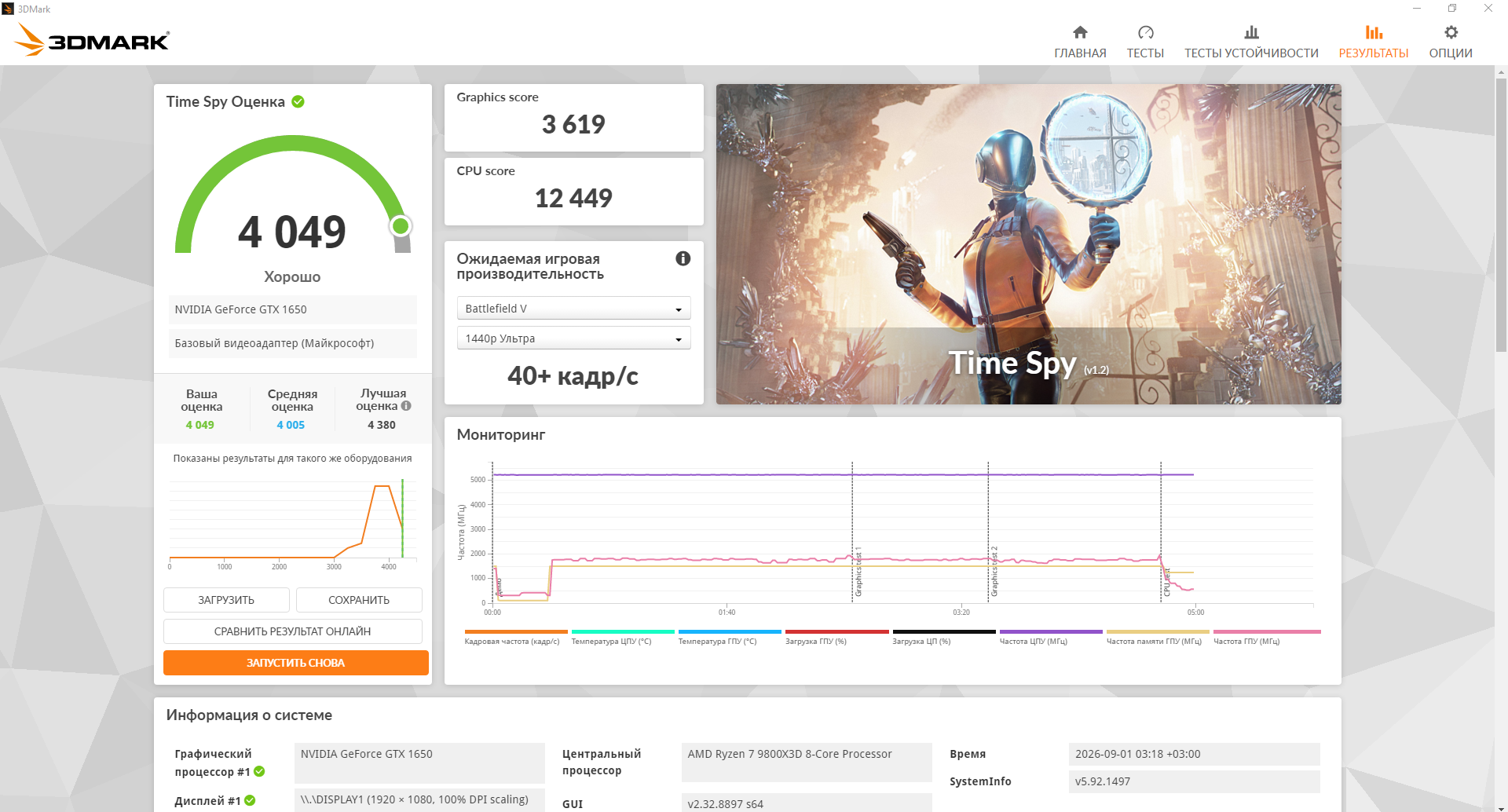

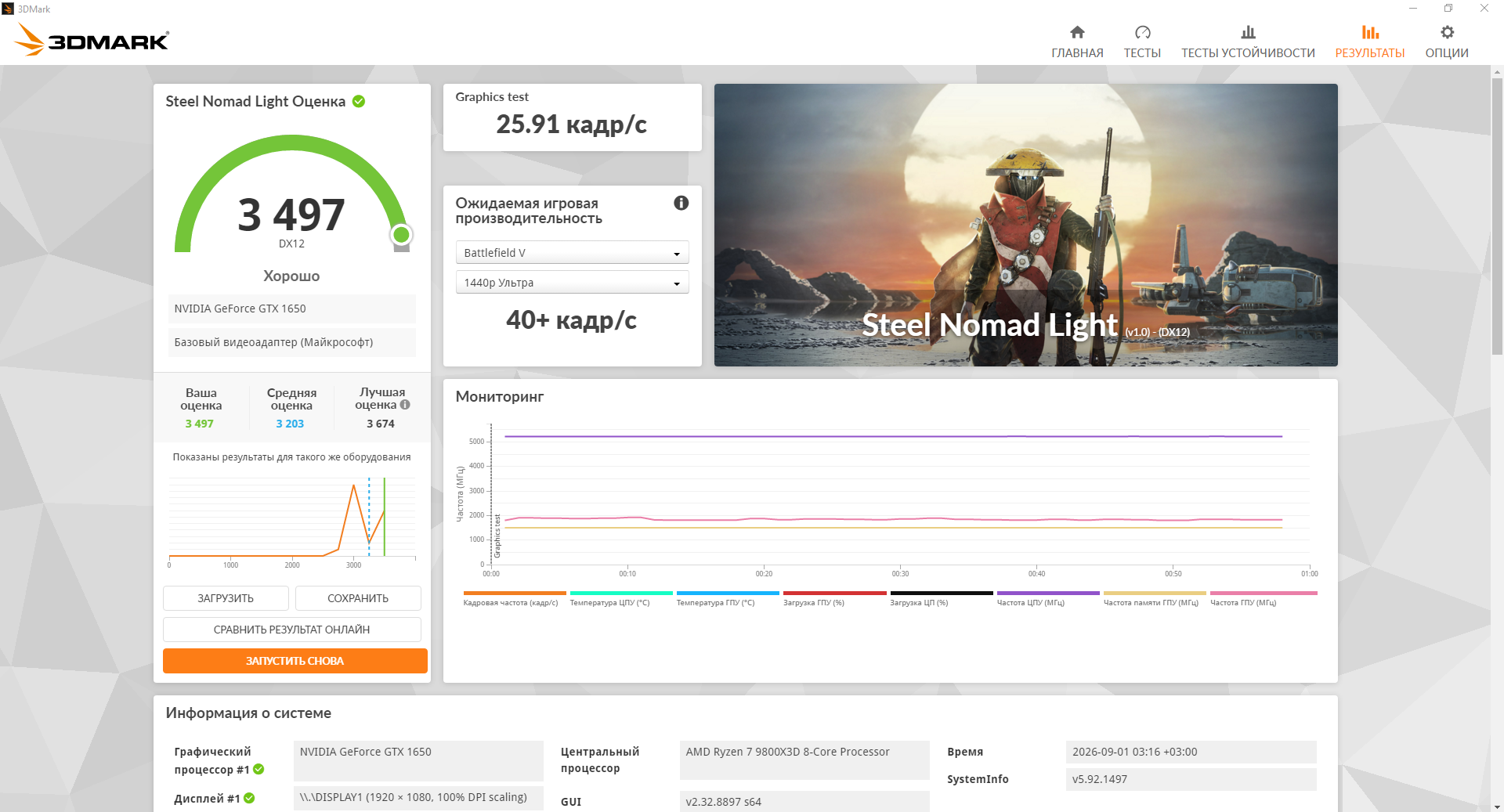

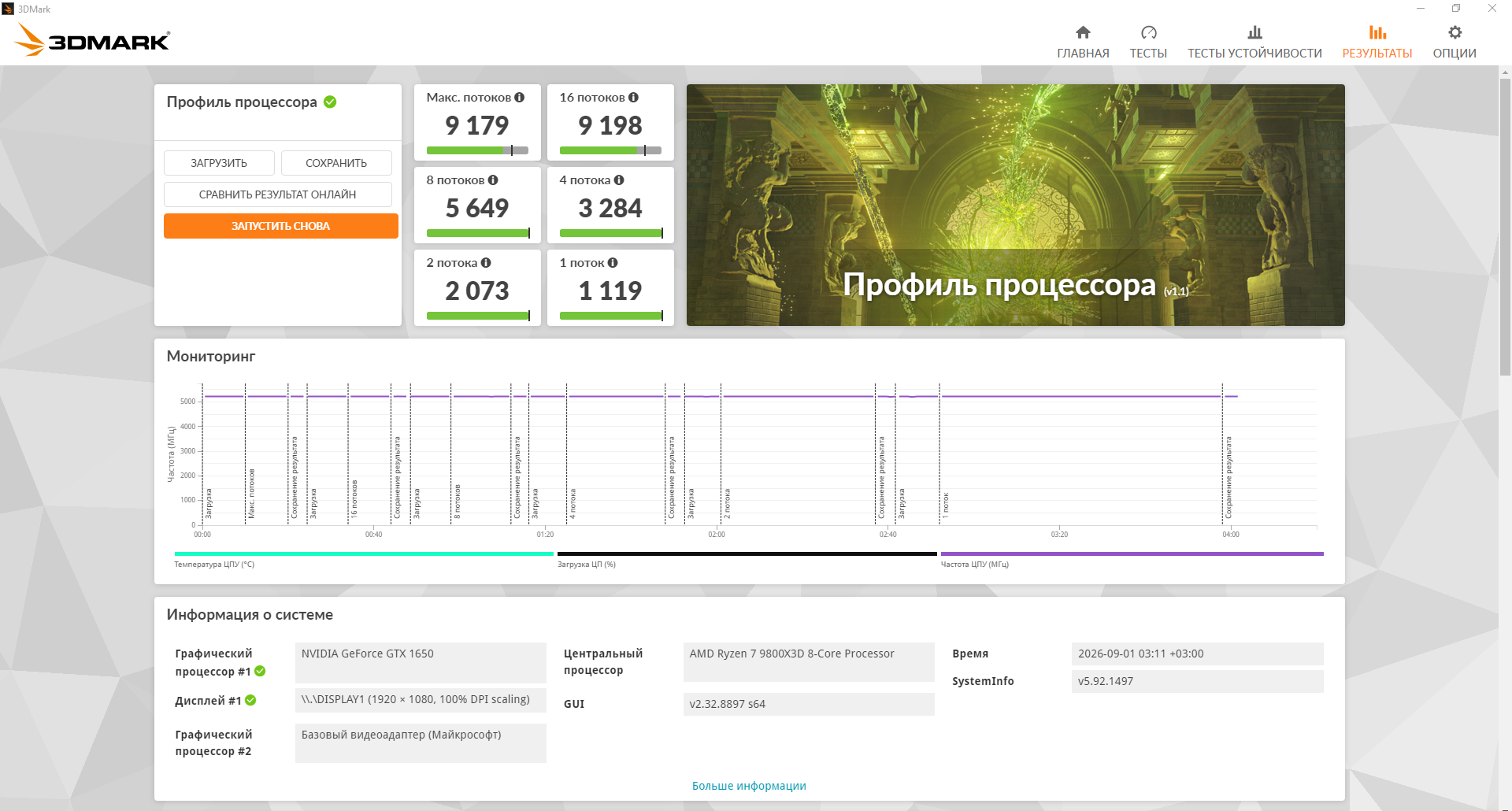

Для проверки ее работоспособности проведем несколько тестов с использованием процессора AMD Ryzen 7 9700X и видеокарты NVIDIA GeForce GTX 1650. Полученные результаты позволяют понять, что наша героиня отлично реализует возможности компонентов даже с учетом того, что графический адаптер в моем случае старенький и явно не подходит для полноценного раскрытия ее потенциала.

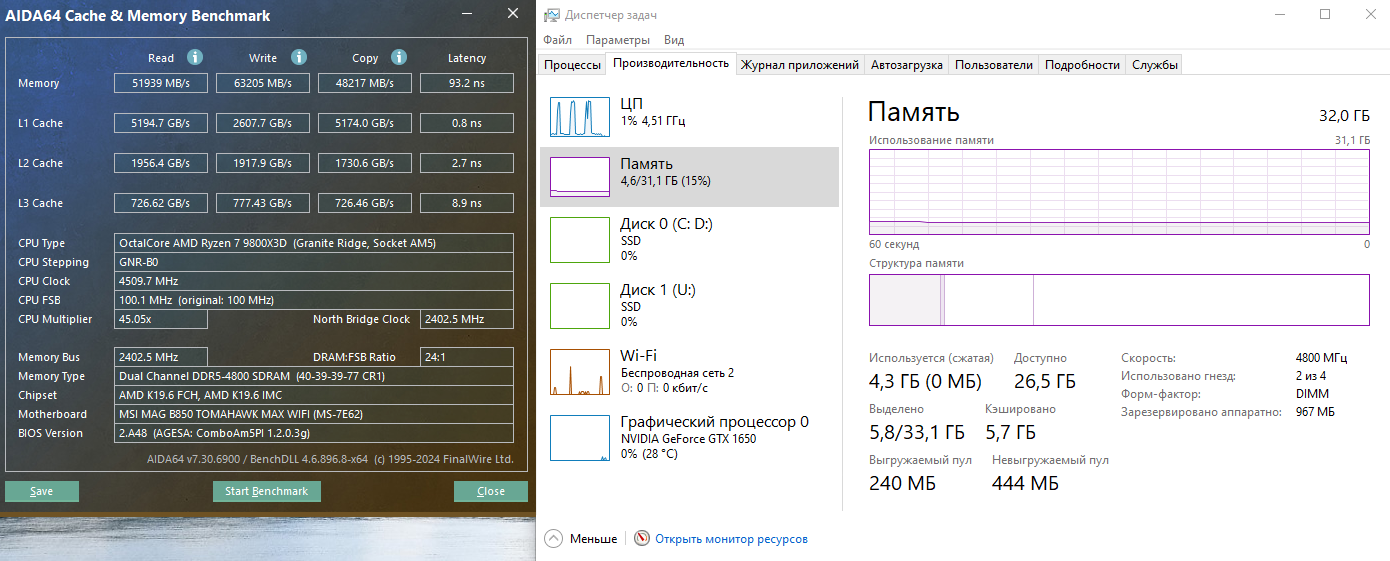

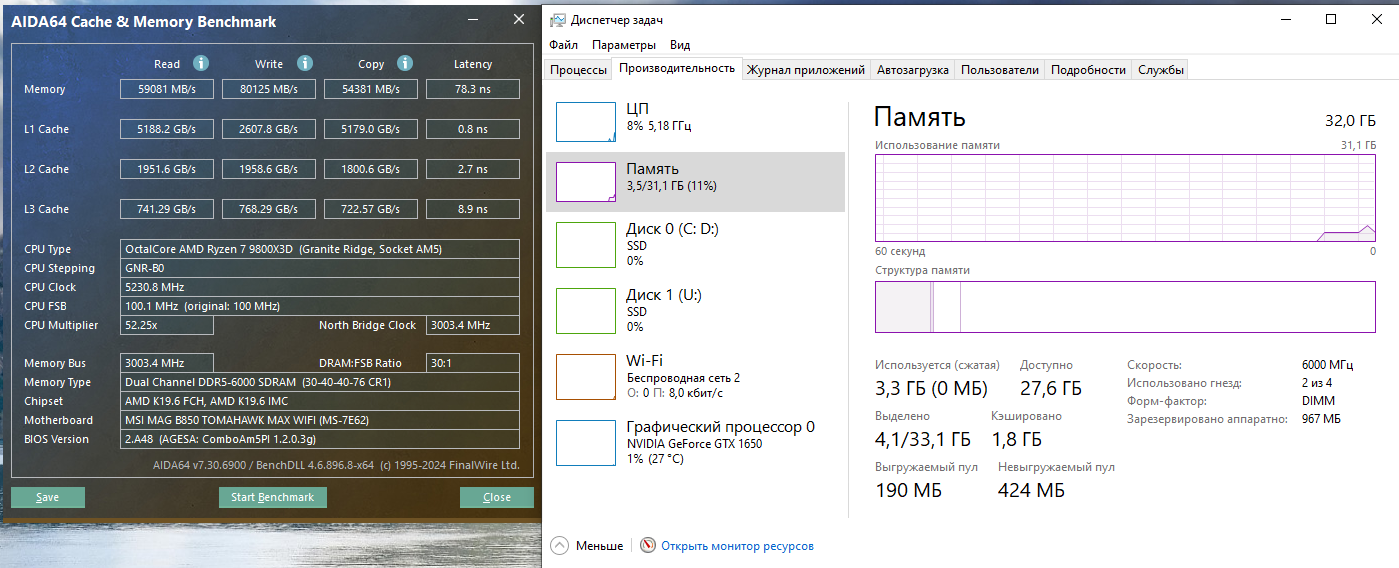

Следующий этап – это тестирование ОЗУ с базовыми настройками и в разогнанном режиме с помощью инструмента EXPO1. В моем случае установлена две планки XPG Lancer Blade DDR5-6000 RGB по 16 ГБ, которые работают на частоте 4800 МГц при базовых настройках и с 6000 МГц в режиме оверклокинга. Соответственно, первый скриншот – замеры скорости без EXPO1, второй – с ним. Легко заметить, что во втором случае производительность памяти явно выше.

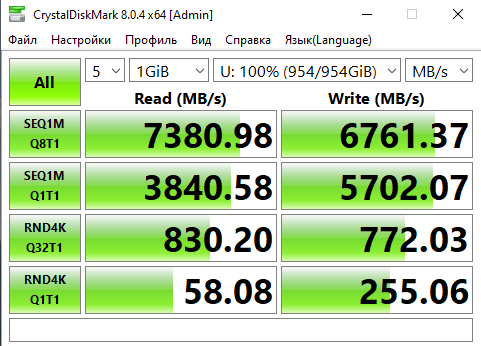

Эпилогом тестирования станет измерение скорости накопителя XPG Gammix S70 Blade, чьи паспортные показатели составляют 7400 МБ/с и 6800 МБ/с. Полученные результаты соответствуют заявленным производителем, а значит, плата скорость не снижает.

Заключение

MSI MAG B850 TOMAHAWK MAX WIFI – это достойная материнская плата, которая придется по душе пользователям, нацеленным на сборку игрового ПК на базе процессоров AMD. Для этого у нее есть мощная система питания, позволяющая безопасно выполнять оверклокинг, программные и аппаратные средства для защиты компонентов при повышении нагрузок, простые инструменты для настройки параметров и контроля стабильности, а также эффективное охлаждение, возможность установить до 256 ГБ ОЗУ DDR5 с частотой до 8400 МГц и до четырех накопителей M.2, два из которых могут работать в режиме PCI-e 5.0. Все это дополняют три слота для устройств PCI-e, современные интерфейсы, скоростной сетевой адаптер и встроенный модуль Wi-Fi с пропускной способностью до 5,8 Гбит/с. Помимо вышеперечисленного, модель радует приятным дизайном, продуманным исполнением и рядом полезных опций, которые упрощают подключение комплектующих и периферии.
