Обзор блока питания 4FAN Volcore FWB600 – Базовая модель с тихим вентилятором

Технические характеристики

• Форм-фактор: ATX
• Мощность, Вт: 600
• Модульный: нет
• Кабели:
  • Питание материнской платы (20+4 pin): 550 мм
  • Питание процессора (4+4 pin): 650 мм
  • Питание видеокарты (2 x 6+2 pin): 550+150 мм
  • Питание периферии (2 x SATA + Molex 4 pin): 2 x 400+150+150 мм
• Входное напряжение: 220 В
• Частота входного сигнала: 50/60 Гц
• Максимальная суммарная мощность 12 В: 552 Вт
• Максимальная суммарная мощность 5+3,3 В: 100 Вт
• Ток по линии +12 В: 46 А
• Ток по линии +5 В: 16 А
• Ток по линии +3,3 В: 16 А
• Ток дежурного источника (+5 В SB): 2 А
• Ток по линии -12 В: 0,3 А
• Сертификация: 80 PLUS Standard
• Рабочая температура: 0 – 40°C
• Уровень шума: 29 дБ
• Системы защиты: OCP (от перегрузки по току), OVP (от подачи повышенного напряжения), UVP (защита от подачи пониженного напряжения), SCP (от короткого замыкания), OPP (от перегрузки), SIP (от импульсных помех), NLO (эксплуатация без нагрузки)
• Вентилятор: 120 мм, активный
• Подшипник вентилятора: гидродинамический
• Размеры без кабелей (Д x Ш x В), мм: 140 x 150 x 86
• Масса: 1,3 кг

Комплектация и дизайн

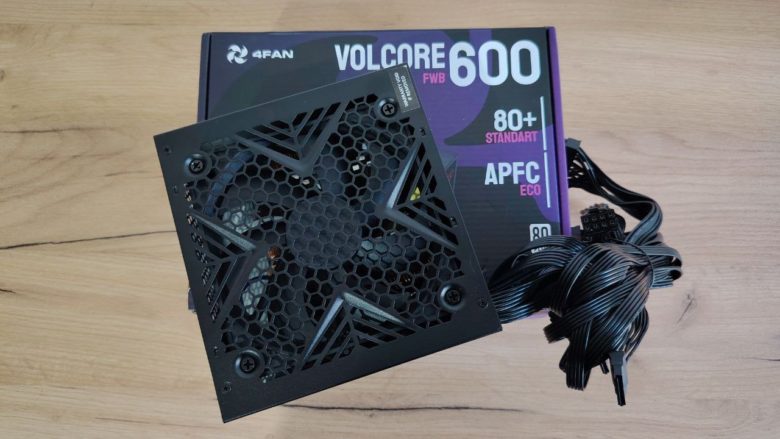

Блок питания упакован в черно-синюю картонную коробку с орнаментом под логотип 4FAN. На лицевой стороне можно увидеть фото устройства вентилятором вверх, лого бренда, напечатанное крупным шрифтом название модели, а также краткое упоминание об основных особенностях – регулировке мощности APFC и сертификации 80 PLUS с соответствующей пиктограммой.

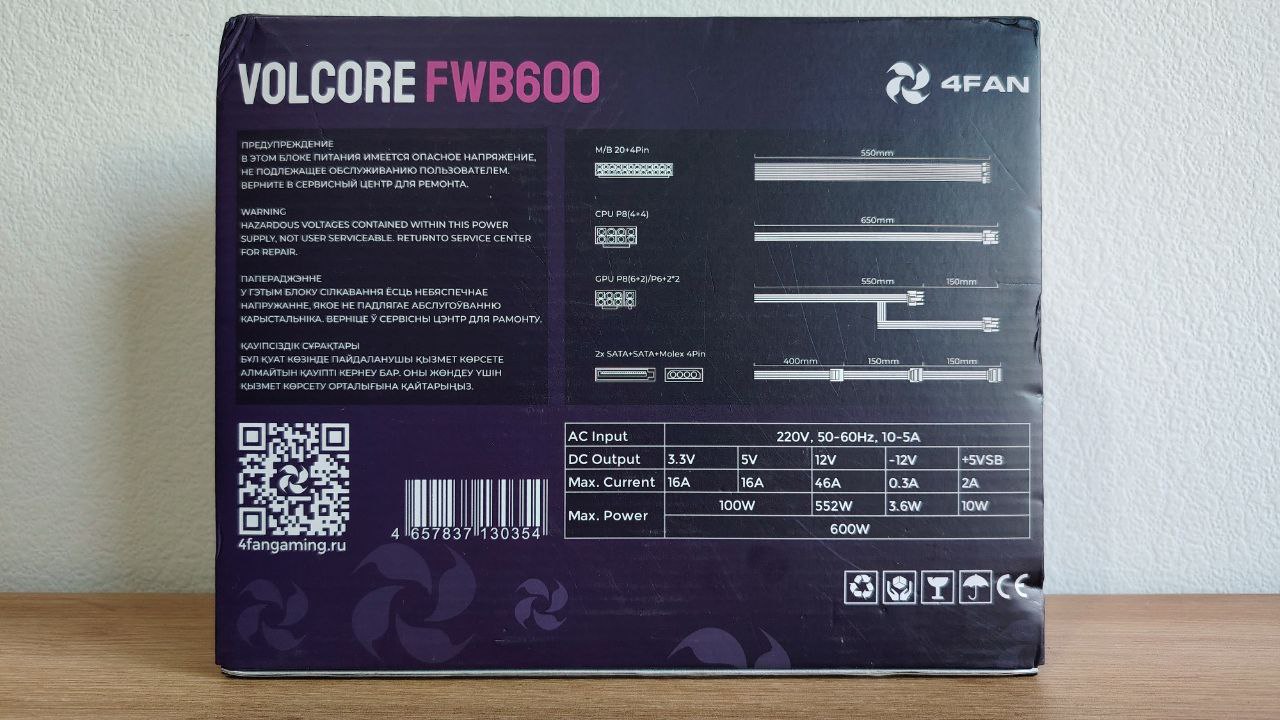

На тыльной стороне находятся предостережение о мерах безопасности, схема комплекта кабелей с указанием их длины и типа коннекторов, а также таблица электрических характеристик с амплитудой и частотой входного напряжения, значениями напряжения на выходных линиях, током и мощностью по каждой из этих линий.

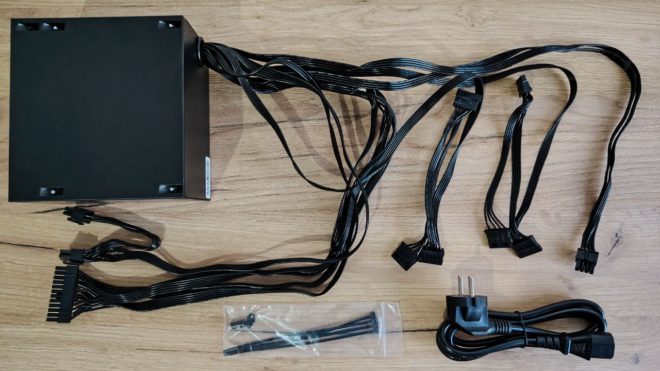

Блок питания уложен в коробку завернутым в пузырчатую пленку, в комплект помимо него входит кабель питания, а также набор крепежных болтов и стяжек. Единственная доступная расцветка блока питания – чёрная, включая все кабели и коннекторы. Помимо героя нашего обзора в линейке 4FAN Volcore выпускается модель FWB500 мощностью 500 Вт, а также блоки питания FBB500 и FBB600 c «бронзовой» сертификацией 80 PLUS.

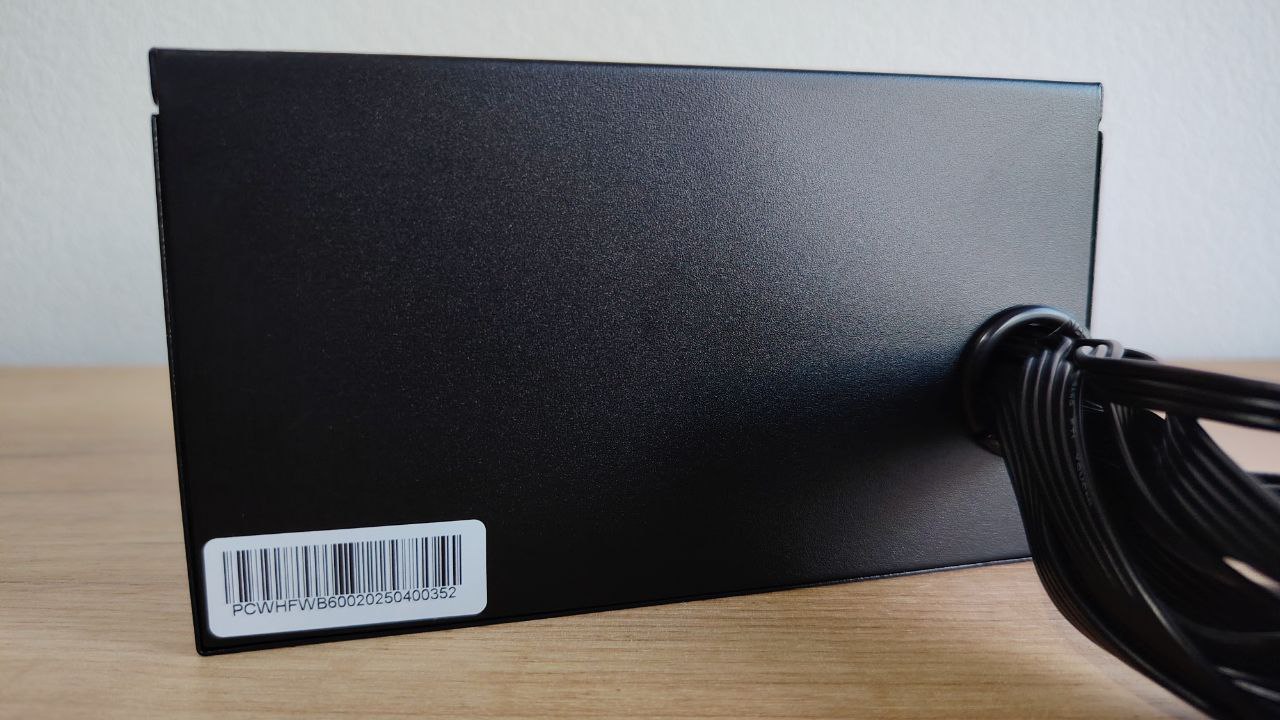

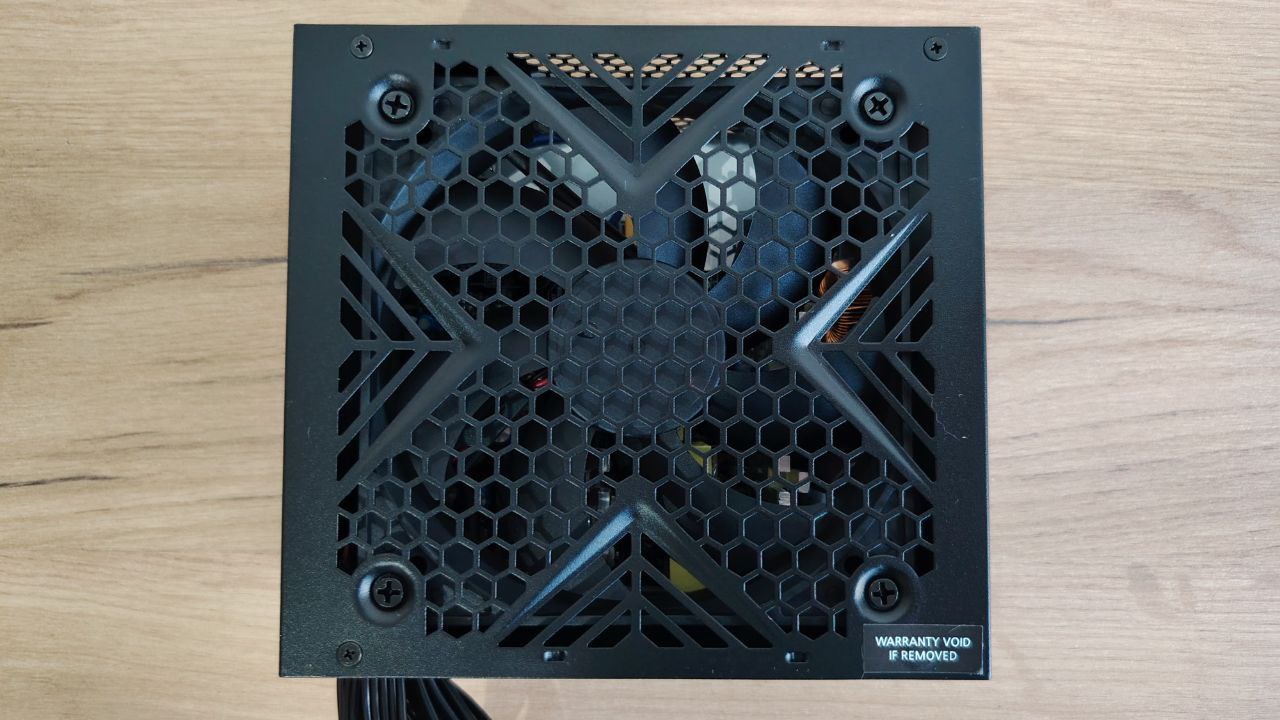

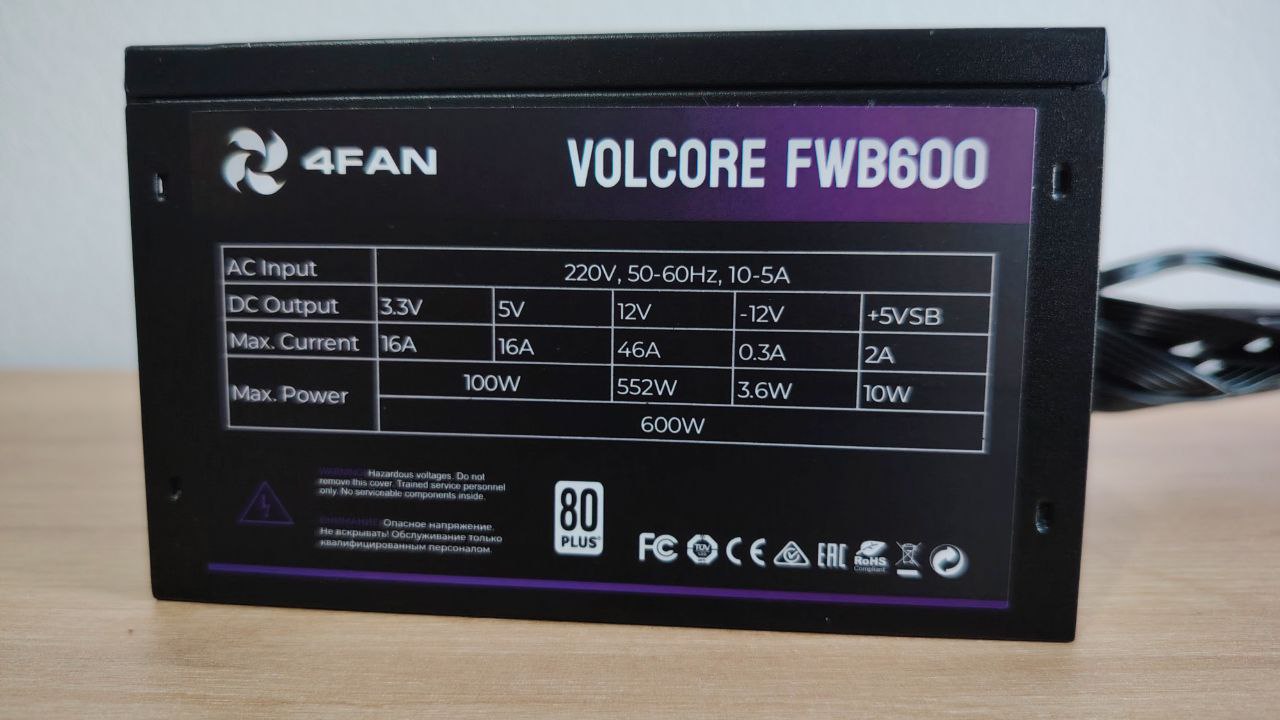

Размеры блока питания стандартные: длина составляет 140 мм, ширина – 150 мм, высота – 86 мм. На одну из боковых панелей наклеен стикер с электрическими характеристиками, и служебной информацией, снизу находится вентилятор, прикрытый штампованной решеткой с X-образным узором, внутри которого выполнена перфорация шестиугольными отверстиями.

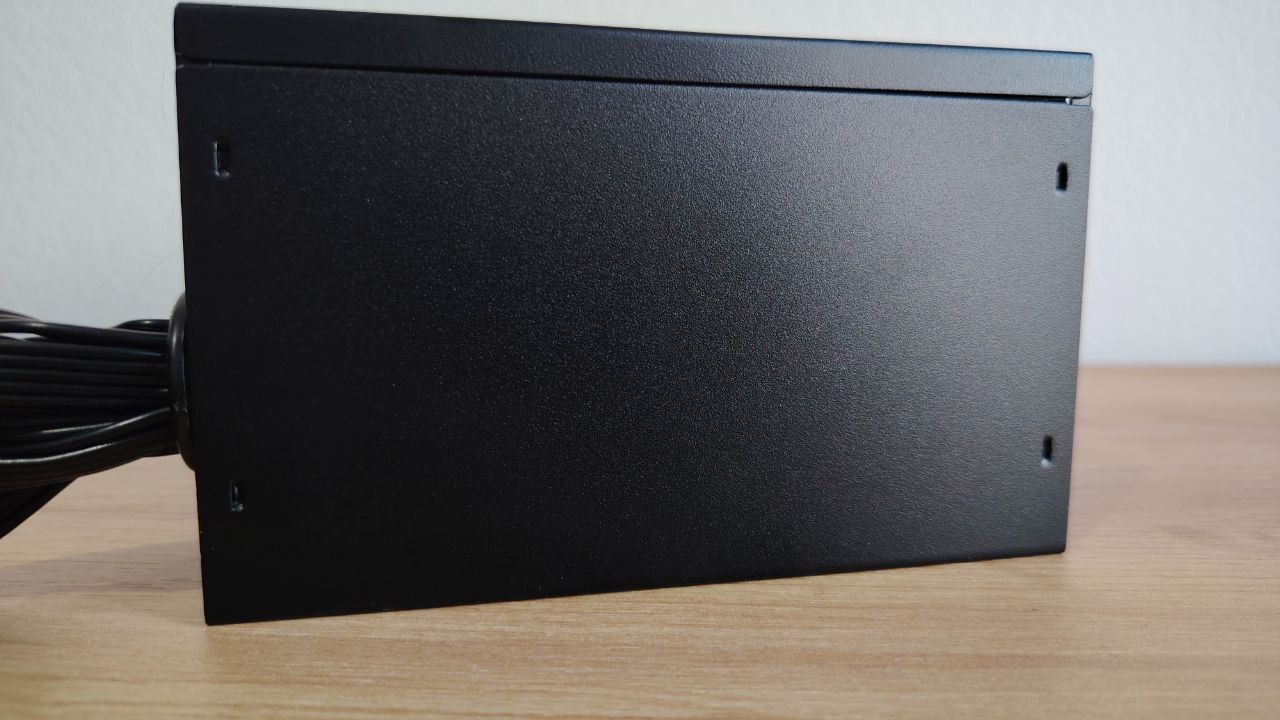

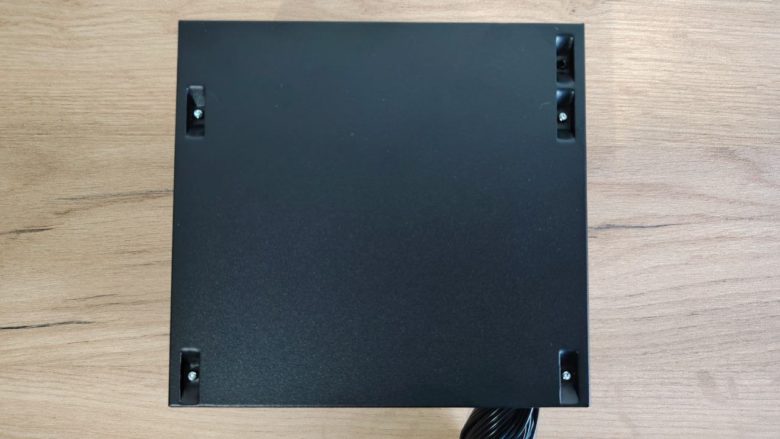

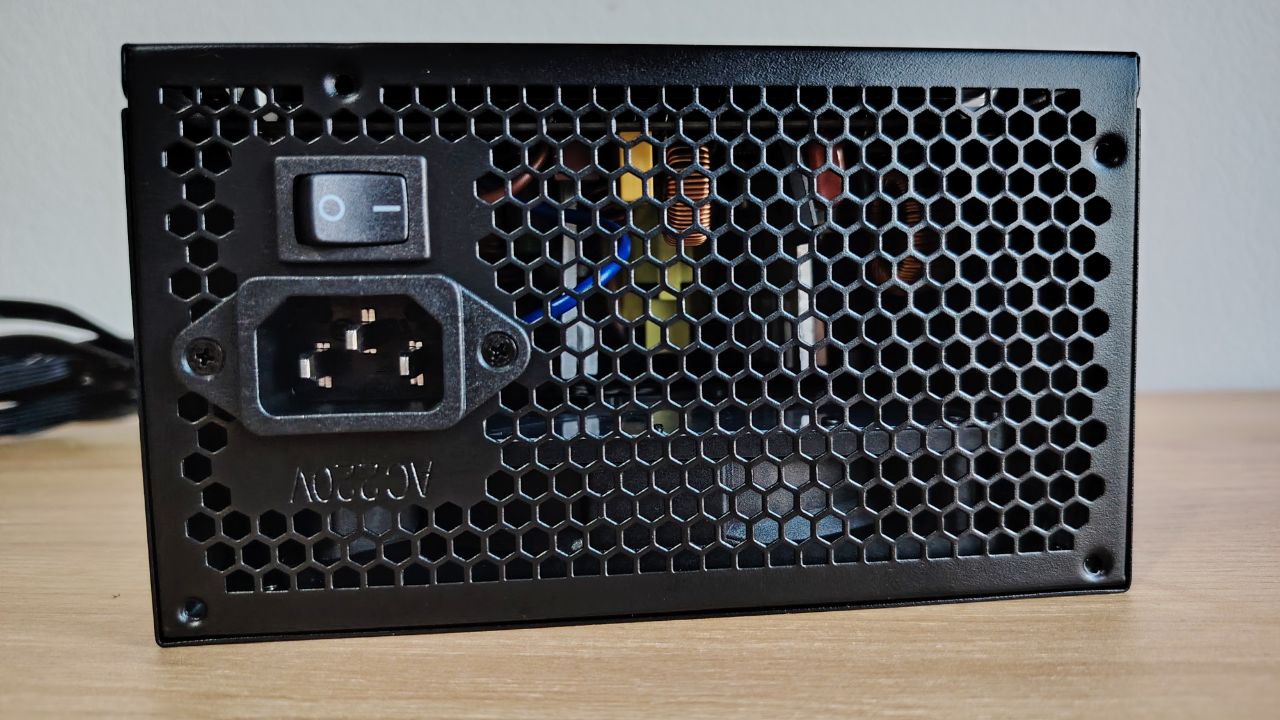

Отверстия такой же формы, но меньшего размера, формируют решетку на задней панели. Там же, как обычно, установлены разъем для сетевого кабеля и тумблер питания. Верхняя, боковые и передняя панели глухие, но в последней есть отверстие, из которого выходит жгут кабелей в следующем составе:

• 1 х 20+4 для питания материнской платы, длина 550 мм;
• 1 х 4+4 ATX 12V для питания процессора, длина 650 мм;
• 1 х 6+2 PCI-E для питания видеокарты (с двумя коннекторами), длина 700 мм (550 мм до первого коннектора, 150 мм между коннекторами);
• 2 х SATA/Molex (в сумме 4 коннектора SATA и 2 коннектора Molex) для периферии, длина 700 мм (450 мм до первого коннектора, 150 мм между коннекторами);

Перед нами модель базового уровня, поэтому все кабели ограничиваются простой изоляцией из пластика – впрочем, достаточно качественной. Модульная конструкция не предусмотрена, но за счет размещения нескольких коннекторов на одном кабеле удалось сделать жгут чуть меньше, что несколько упрощает кабель-менеджмент.

Впечатления от использования

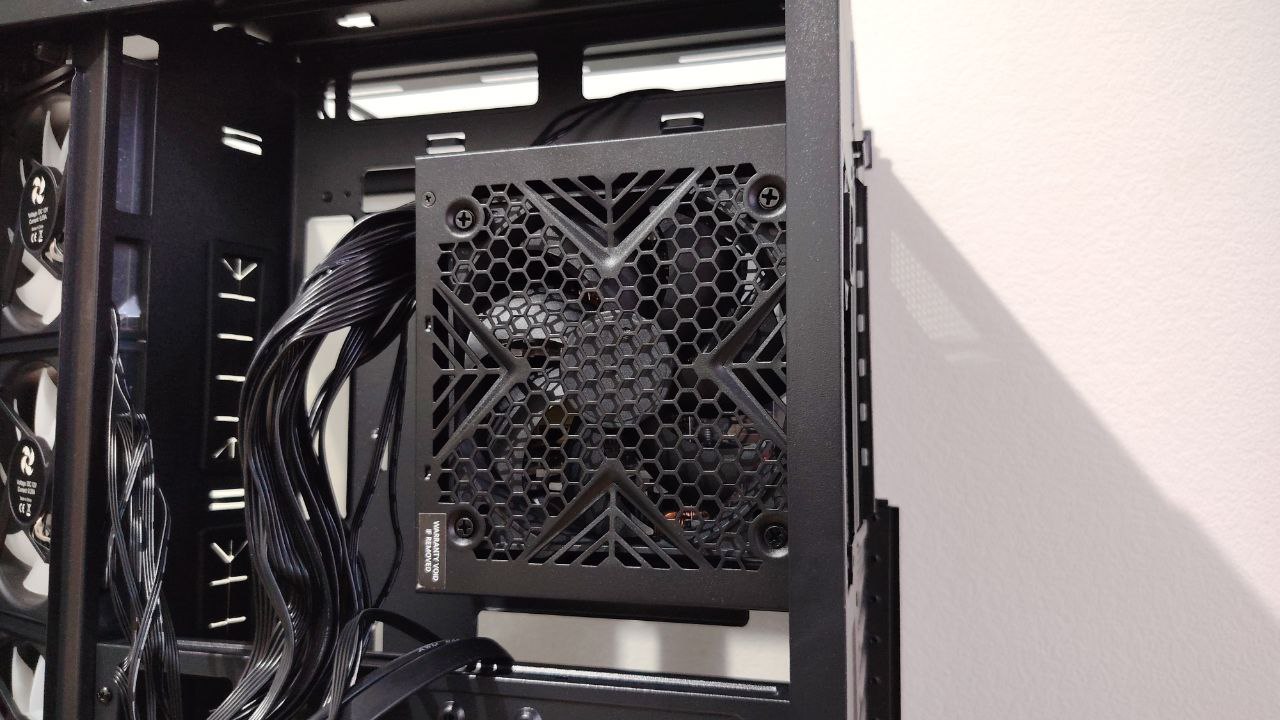

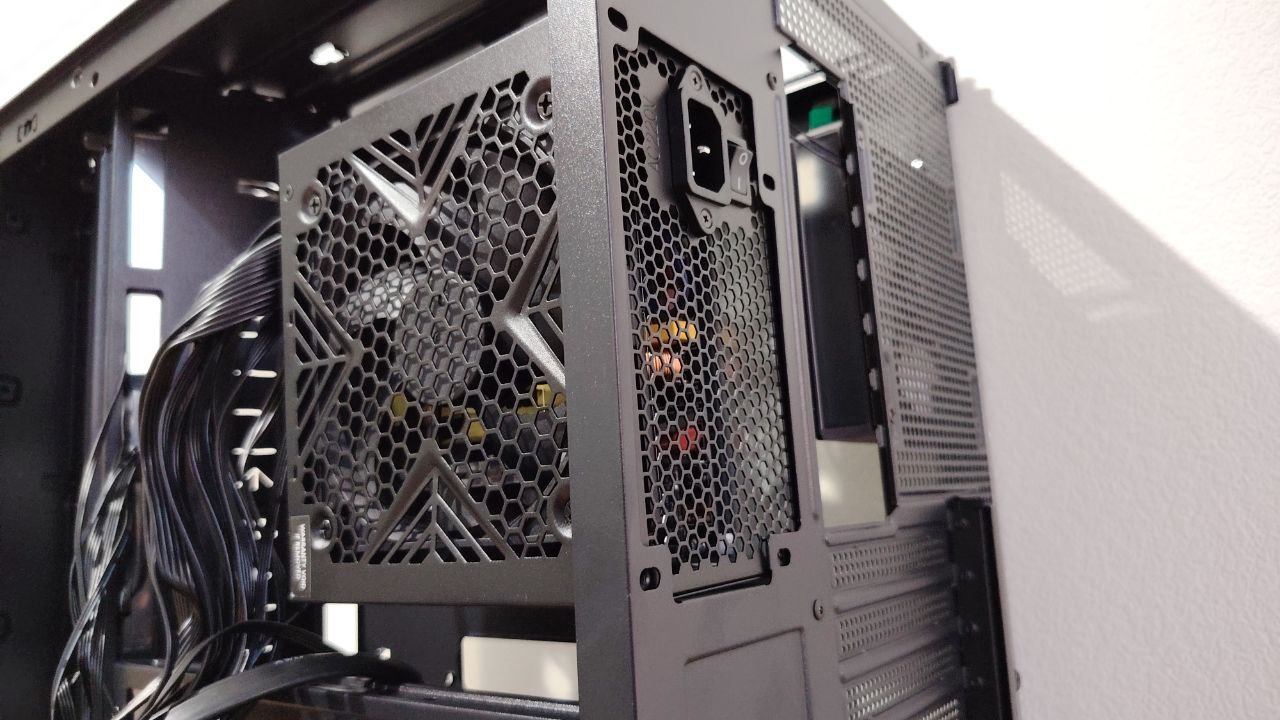

Установка блока питания стандартная – он размещается в выделенном отсеке корпуса, чтобы посадочные места под крепежные винты совпали с соответствующими отверстиями, а затем фиксируется. Я использовал для тестирования корпус Zerphi, тоже от 4FAN – там этот отсек сформирован чисто номинально, лишь небольшими выступами, но блок питания держится отлично.

Длины кабелей мне хватило с запасом – на моем тестовом стенде не самая удобная по расположению коннекторов материнская плата, но всё удалось проложить без загромождения пространства с лицевой стороны материнской платы.

Заявленной мощности в 600 Вт достаточно для комфортной работы с видеокартами среднего класса – такими, как модели от RTX 3060 до RTX 5060 Ti. Теоретически возможна эксплуатация и с более производительными адаптерами, однако нужно учитывать еще и энергопотребление процессора. Для стабильной работы системы в долгосрочной перспективе рекомендуется обеспечить достаточный запас по мощности.

Частота вращения вентилятора производителем не раскрывается, как и график его работы в зависимости от нагрузки, но заявленный уровень шума составляет 29 дБ, что достаточно невысоко. При тестировании использовался скромный в плане конфигурации стенд: система на базе APU AMD Ryzen 2200G без дискретной видеокарты, воздушное охлаждение, SSD-накопитель стандарта SATA и четыре штатных вентилятора корпуса 4FAN Zerphi с подсветкой.

Блок питания демонстрировал безупречную стабильность работы в течение всего тестового периода, а шум был действительно незначительным полностью перекрывался звуком процессорного кулера – очередное подтверждение необходимости запаса по мощности.

Что касается энергоэффективности, то 4FAN Volcore FWB600 нельзя назвать игроком высшей лиги, но сертификацию 80 PLUS этот блок питания всё же имеет – пусть и базового, или «белого» уровня (именно слову White мы обязаны наличием W в обозначении модели). Коэффициент мощности при 100% нагрузке составляет не менее 80% — и в принципе, для подавляющего большинства домашних систем этого вполне достаточно.

Для повышения энергоэффективности предусмотрена активная коррекция коэффициента мощности (APFC), преобразующая потребляемый ток в форму, более близкую к чистой синусоиде. Кроме того, в блоке питания используются конденсаторы Teaco – это тайваньская компания, продукция которой технологически почти не уступает признанным японским лидерам, поэтому есть основания надеяться на близкую надежность и износостойкость.

Несмотря на то, что перед нами модель базового уровня, блок питания снабжен практически всеми необходимыми системами защиты: от перегрузки по току, повышенного и пониженного напряжения, короткого замыкания, перегрузки по мощности, импульсных помех и работы в режиме холостого хода. Это значительно снижает риски, связанные с возможными ошибками сборки, неисправностями компонентов или нестабильностью в электросети.

Вердикт

4FAN Volcore FWB600 – базовое решение, главными преимуществами которого являются низкий уровень шума, обширный набор систем защиты и, конечно же, очень доступная цена. При этом блок питания может похвастаться лишь относительно скромной энергоэффективностью по нижнему уровню сертификации 80 PLUS Standard и лишен защиты от перегрева.

Однако в данной ценовой категории это, пожалуй, выглядит осознанным компромиссом. Каких-либо действительно серьезных недостатков у этого блока питания нет – впрочем, решение о покупке в любом случае принимать исключительно вам.
