Обзор блока питания MSI MEG Ai1300P PCIE5

Ключевыми особенностями MSI MEG Ai1300P PCIE5 стали высокая мощность 1300 Вт, сертификация 80 PLUS Platinum, широкая совместимость с флагманскими процессорами и видеокартами за счет поддержки стандарта ATX 3.0 и наличия коннектора PCIe 5, интеллектуальное охлаждение, мониторинг работы системы с помощью фирменной утилиты MSI Gaming Intelligence, способность выдержать 2-х и 3-х кратные скачки от общей мощности и мощности видеокарты соответственно, высококачественные японские конденсаторы, 6-уровневая система защиты и 10 лет гарантии.

Технические характеристики

• Тип: модульный блок питания
• Мощность: 1300 Вт
• Пиковая мощность: 2600 Вт (в течение 100 мкс)
• Входное напряжение: 100 — 240 В
• Частота: 50 — 60 Гц
• КПД: до 92%, 80 PLUS Platinum
• Кулер: 120 мм (MEG Silent GALE P12 с гидродинамическим подшипником)
• Размеры (ш x д x в): 150 x 160 x 86 мм
• Вес: 1.7 кг
• Тип PFC: активная
• Защита: OCP (перегрузка по току) / OVP (от подачи повышенного напряжения) / OPP (от перегрузки) / OTP (от перегрева) / SCP (от короткого замыкания) / UVP (защита от недостаточного напряжения)

Упаковка и комплектация

MSI MEG Ai1300P PCIE5 поставляется в массивной картонной коробке, окрашенной в черный цвет. На ее лицевой стороне видны название и изображение устройства, а также перечислены его ключевые особенности. Часть этой же информации дублируется на боковых гранях.

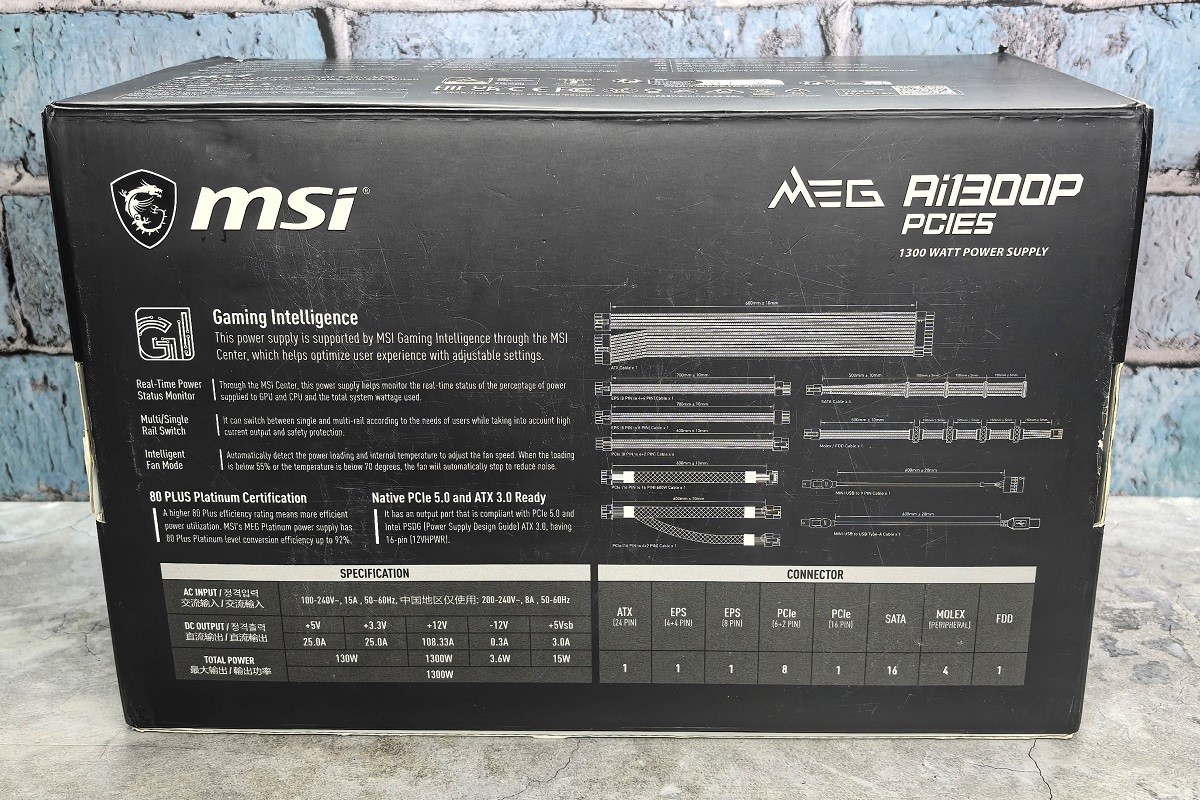

Тыльная сторона рассказывает о параметрах модели и имеющихся в комплекте кабелях с перечислением их длины и коннекторов.

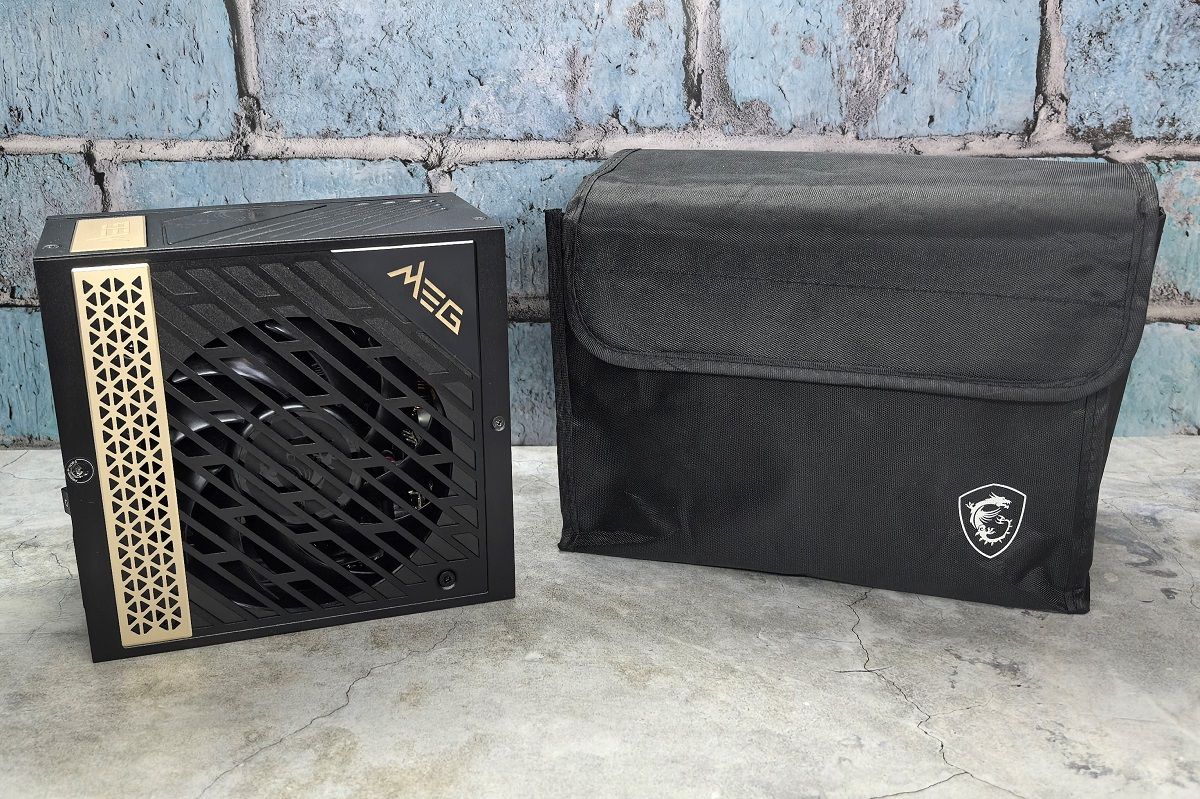

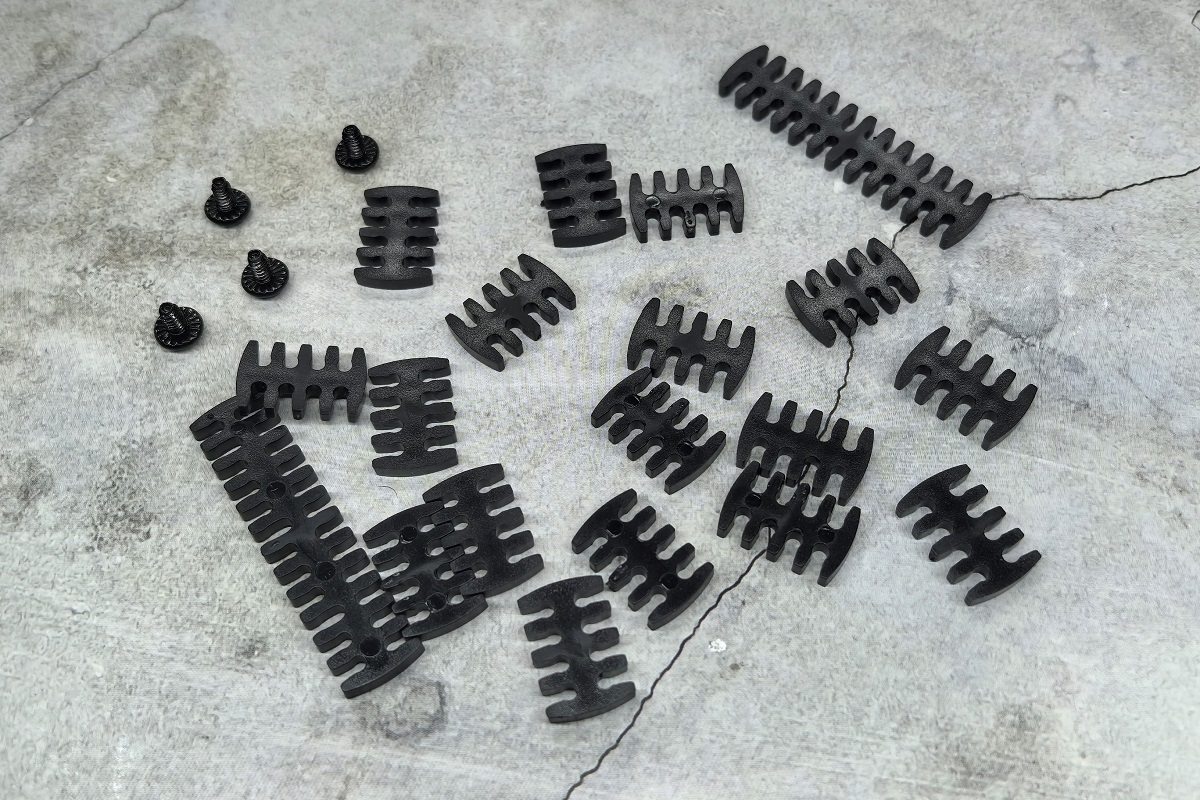

Внутри упаковки блок аккуратно зафиксирован с помощью форм из вспененного полиэтилена, защищающих от повреждений во время транспортировки. Рядом находится сумочка с соединительными кабелями, держателями для них и четырьмя винтиками для фиксации блока питания.

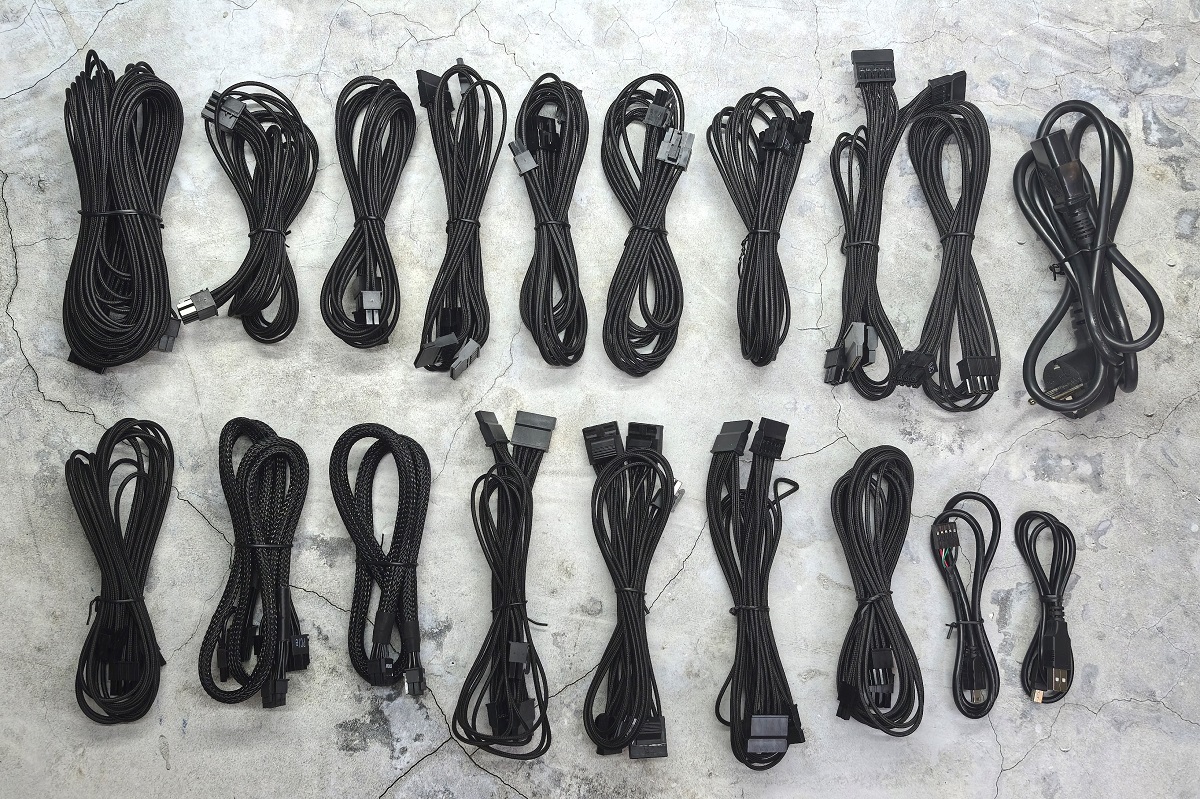

Набор кабелей представлен следующим списком:

• кабель питания;
• кабель ATX 24+4 пин (60 см);
• кабель EPS 4+4 пин (70 см);
• кабель EPS 8 пин (70 см);
• кабель PCI-E Gen 5.0 16-пин 600 W (60 см);
• 6 кабелей PCI-E 8 пин на 6+2 пин (60+10 см);
• кабель PCI-E 16 пин на 6+2 пин (60+10 см);
• 4 кабеля SATA c 4 коннекторами (50+15+15+15 см);
• кабель MOLEX/FDD (50+15+15+15+15 см);
• mini-USB на 9 пин (60 см);
• mini-USB на USB-A (60 см).

Все соединительные кабели имеют мягкую оплетку, оберегающую их от повреждений. Исключение составляют лишь два шнура со штекерами mini-USB, необходимые для подключения блока к ПК с целью мониторинга работы системы при помощи утилиты MSI Gaming Intelligence.

Внешний вид

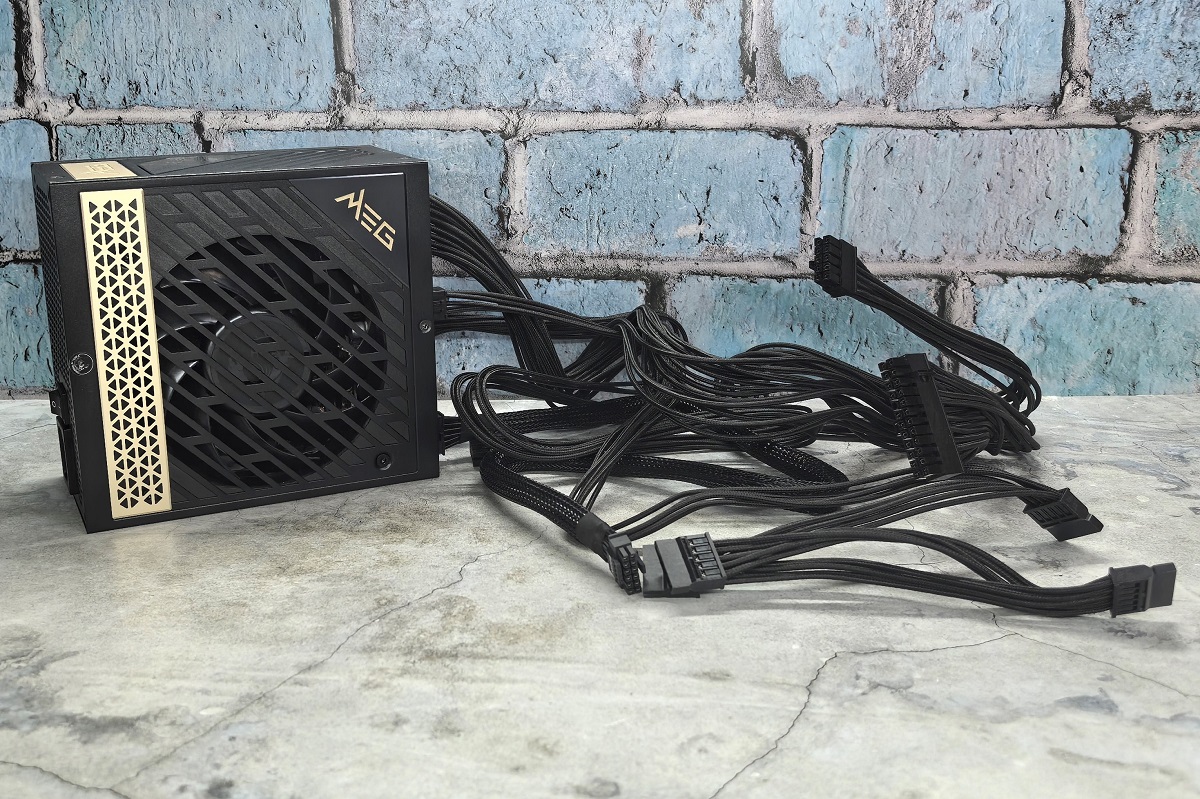

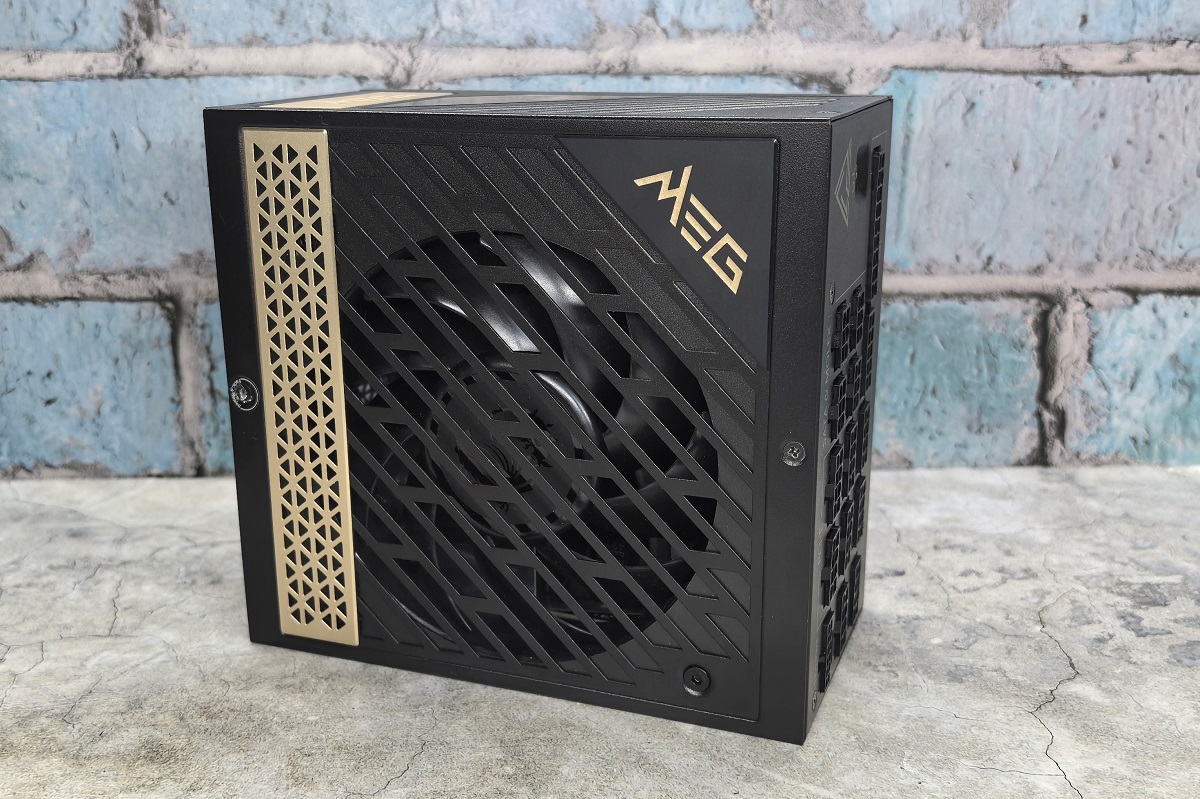

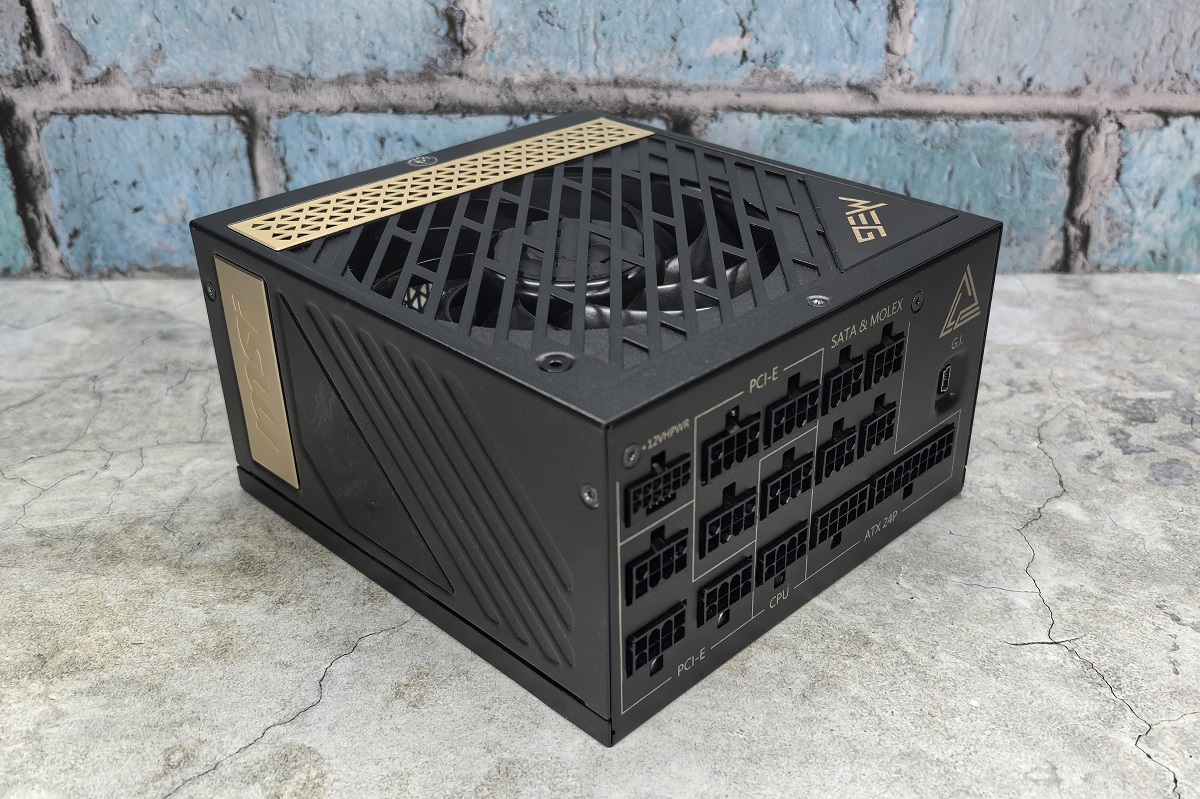

MSI MEG Ai1300P PCIE5 – это модульный блок питания небольших размеров, корпус которого изготовлен из металла и окрашен в черный цвет.

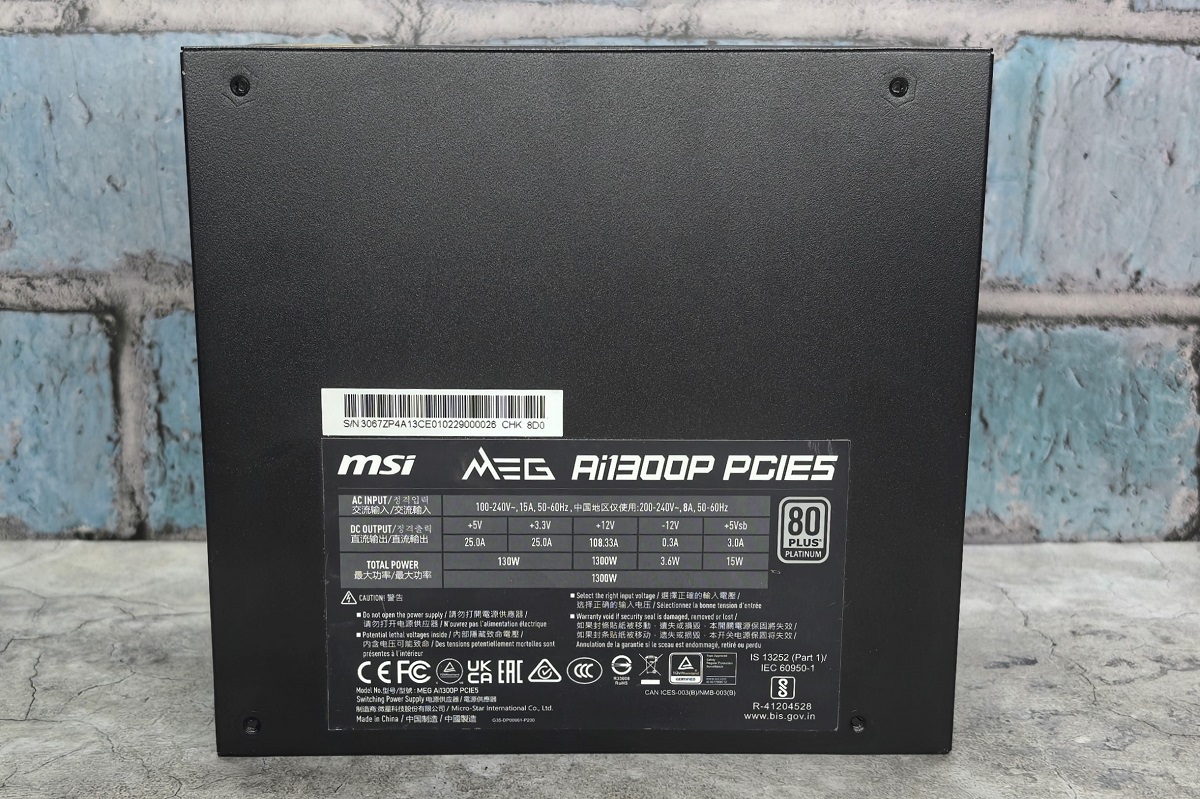

Одна из больших сторон устройства полностью глухая. На нее нанесена наклейка с техническими характеристиками модели.

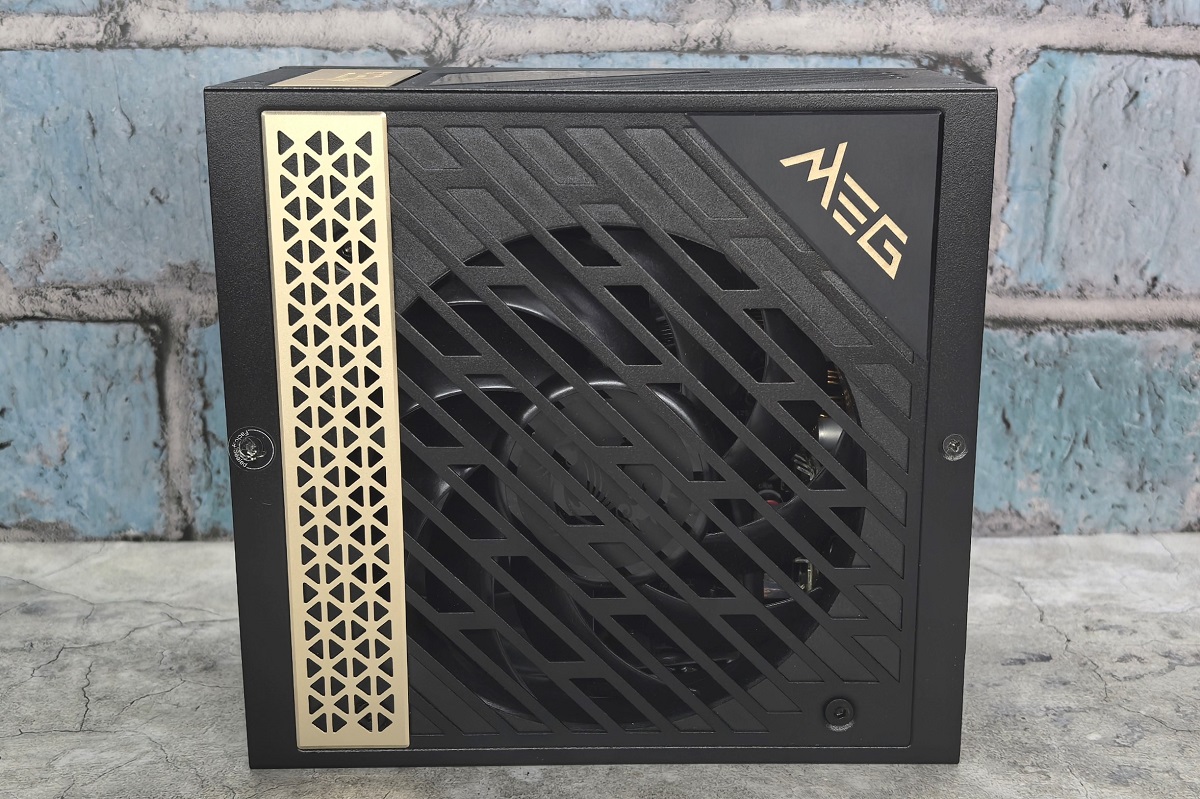

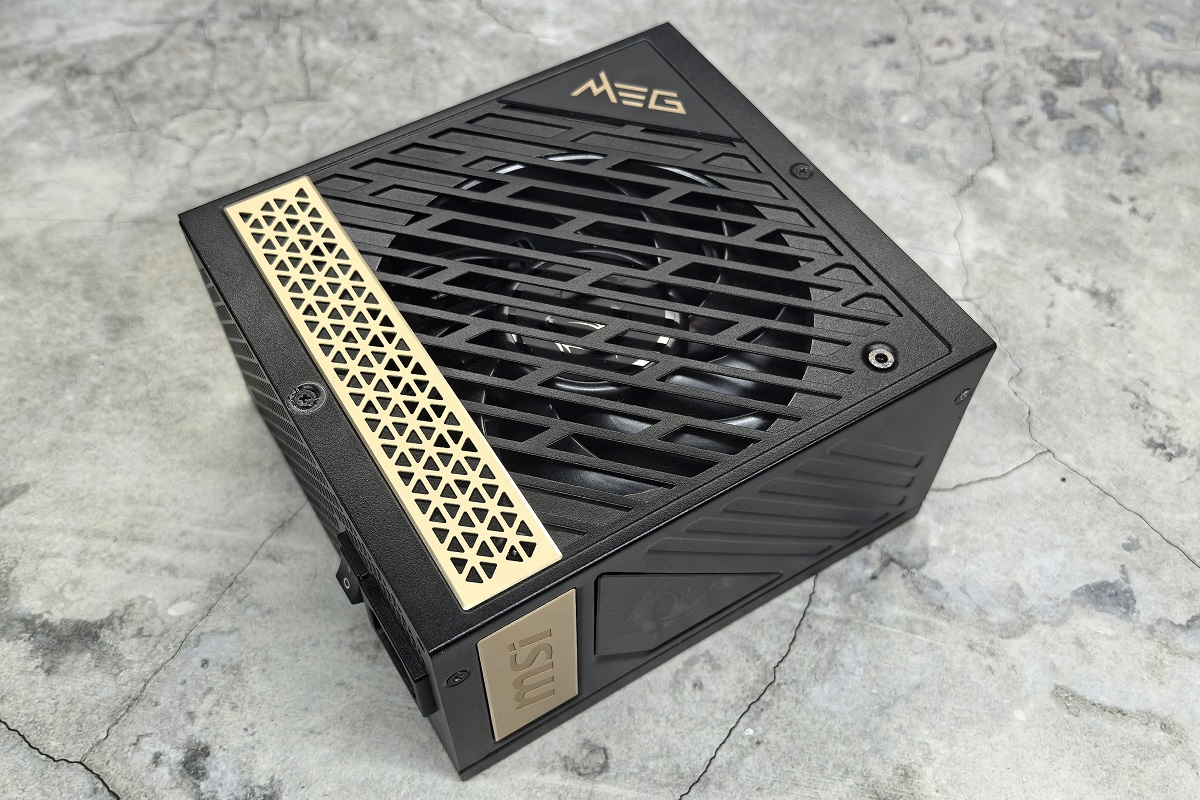

Противоположная сторона практически полностью перфорирована диагональными прорезями, за которыми скрыт вентилятор. Здесь же в правом верхнем углу золотым шрифтом нанесено имя серии – MEG. Любопытно, что первая буква в названии одновременно является логотипом серии, представляющим собой треугольник, символизирующий три ее ключевых аспекта: силу, совершенство и статус. Левая часть панели закрыта металлической накладкой золотого цвета с симпатичным узором.

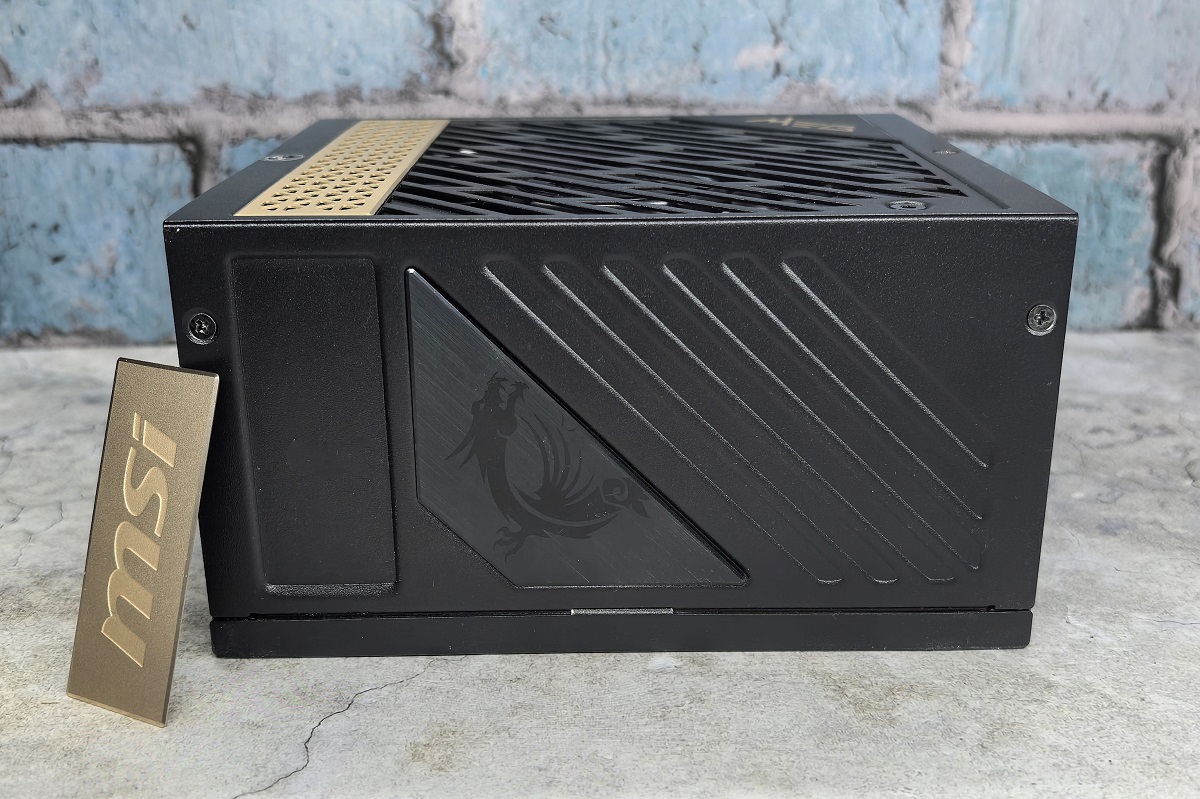

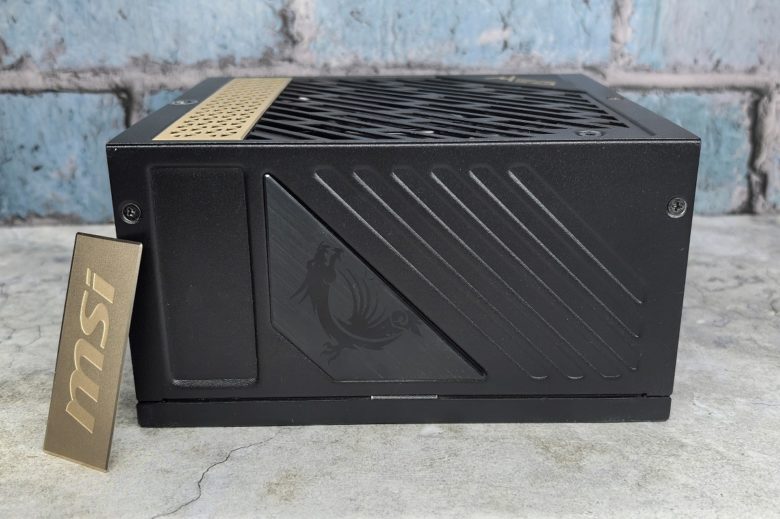

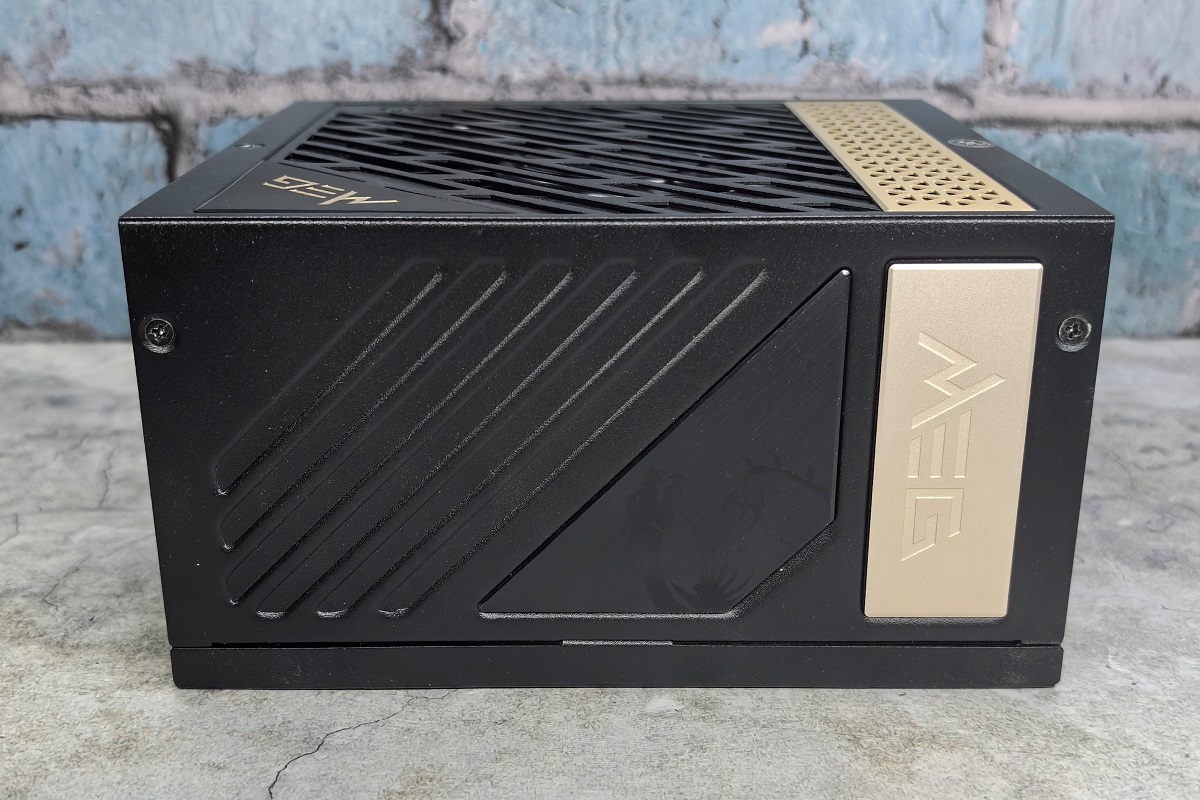

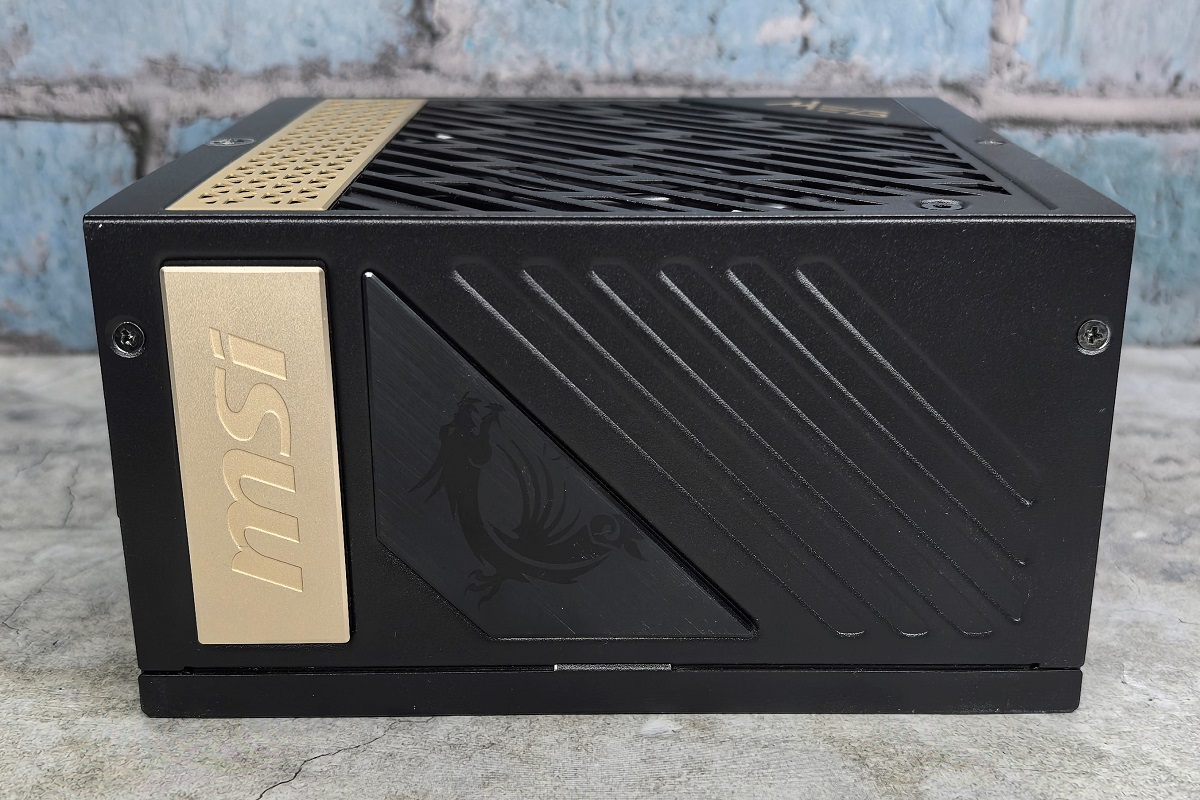

Нижняя и верхняя грани глухие, но с текстурированной поверхностью в виде диагональных полос. Помимо этого, на них нанесено изображение дракона, являющегося логотипом компании MSI. Все это дополняют магнитные металлические накладки золотистого цвета с надписями MSI и MEG. Они съемные, поэтому в зависимости от ориентирования блока питания внутри корпуса им можно придать правильное положение, чтобы надписи не были перевернуты.

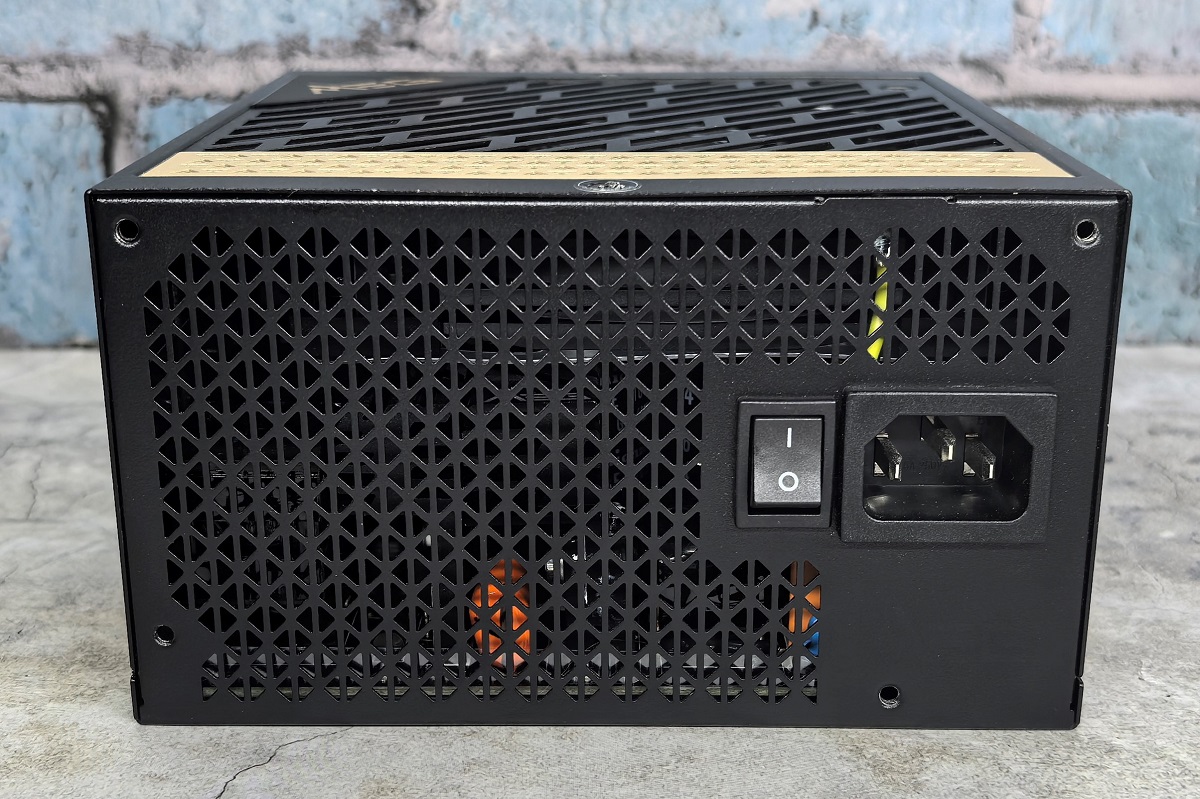

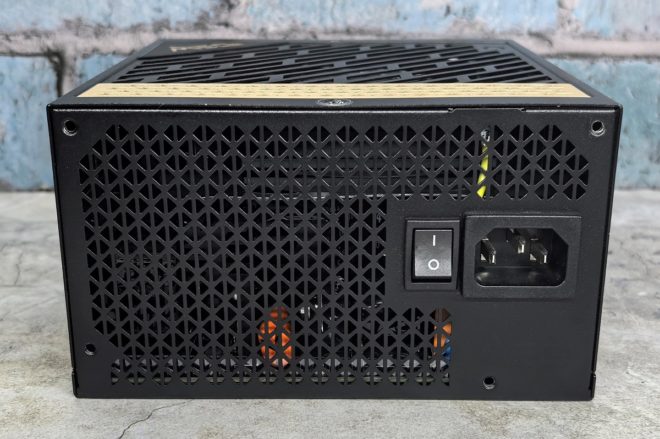

Левая сторона, являющаяся наружной, полностью перфорирована треугольными отверстиями, вновь отсылающими нас к логотипу бренда. В нижней части находятся разъем для подключения сетевого кабеля и тумблер питания.

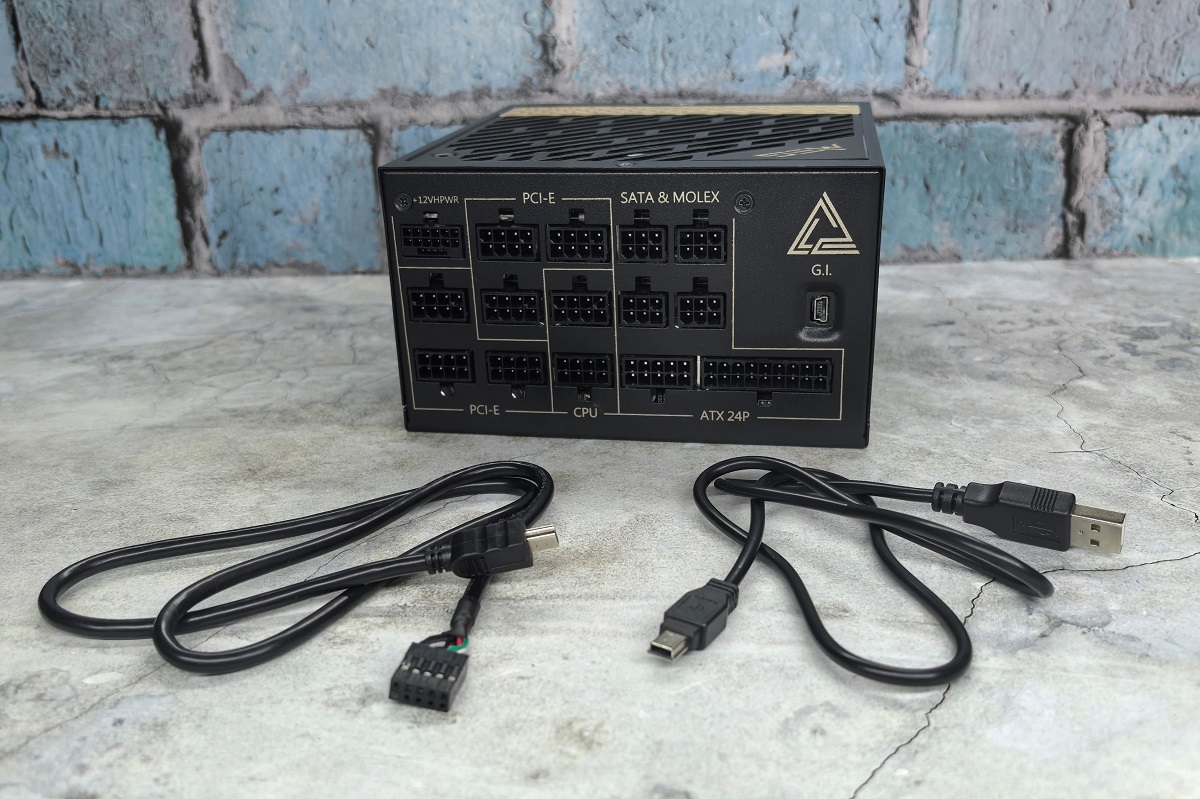

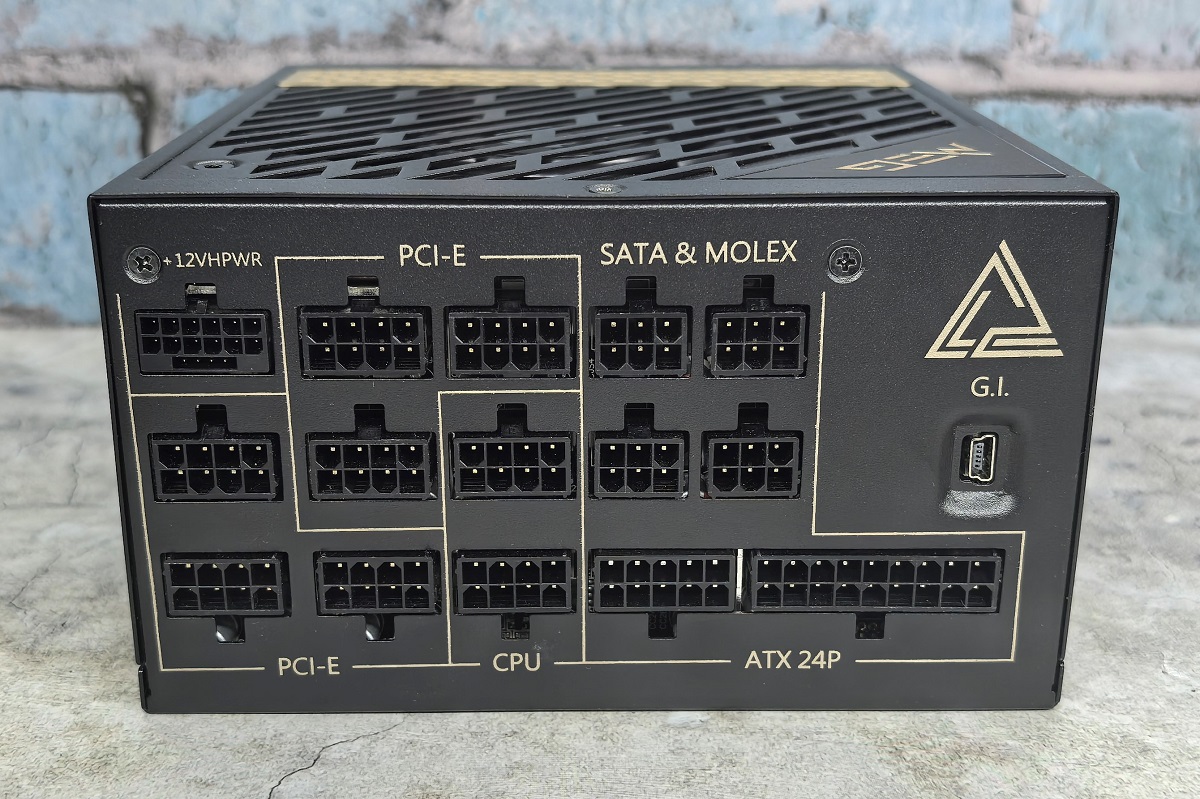

Противоположная сторона представлена глухой металлической стенкой, которая почти полностью занята соединительными интерфейсами. Для удобства они имеют обозначения, поэтому даже неподготовленные пользователи без труда разберутся с подключением кабелей. Из интересного на этой стороне можно отметить логотип серии, а также разъем mini-USB с подписью G.I. Он необходим для соединения блока питания с ПК для мониторинга его работы через фирменную утилиту Gaming Intelligence.

Обратите внимание на то, что в комплект поставки входят два mini-USB кабеля. Один из них вторым штекером имеет USB-A, т.е. с ним подключить блок питания можно в соответствующий разъем на системном блоке. Второй кабель получил на противоположном конце 9-пиновый штекер, т.е. с его помощью подключение возможно напрямую к материнской плате. На мой взгляд, это более удобный вариант, чем вывод шнура из внутренней части корпуса наружу. Впрочем, с точки зрения функционирования разницы нет, поэтому каждый может решить для себя самостоятельно, какой кабель использовать.

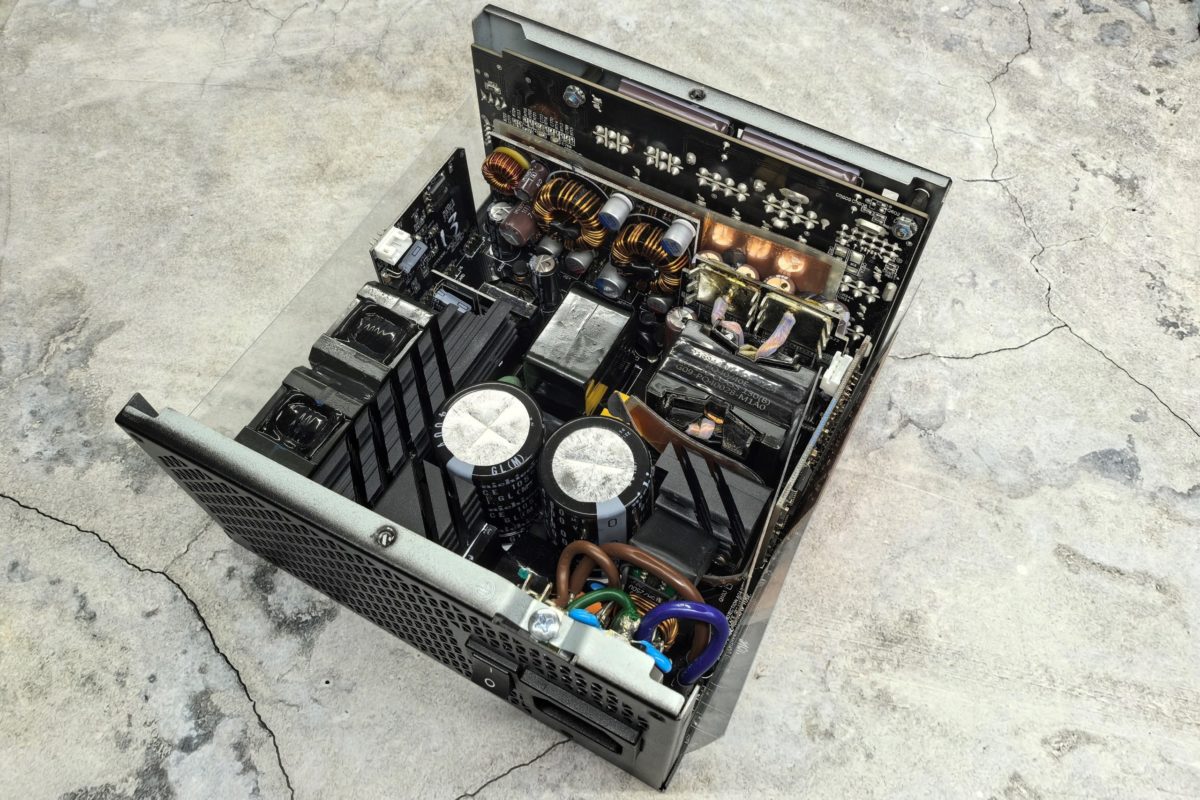

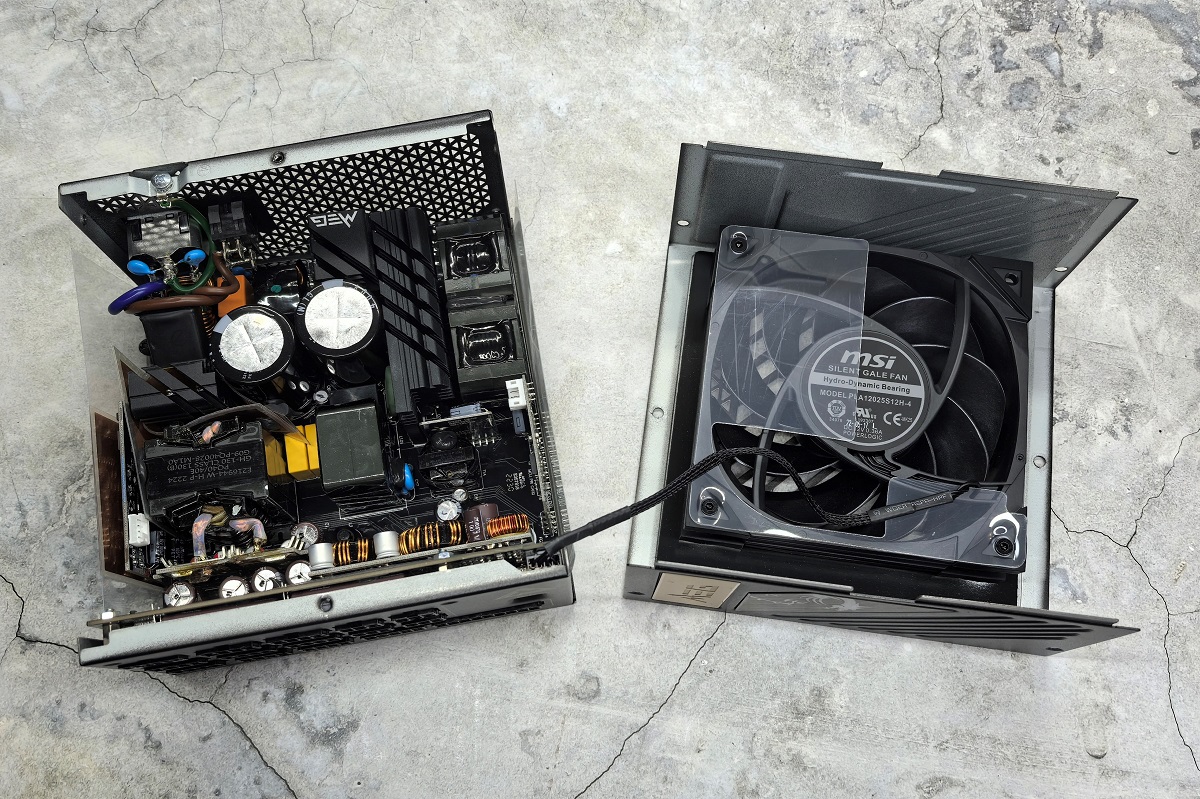

Разобрав корпус блока питания, получаем доступ к его «внутреннему миру». Здесь сразу же привлекает внимание вентилятор, который смещен к одному из углов и имеет относительно небольшие размеры (120 мм).

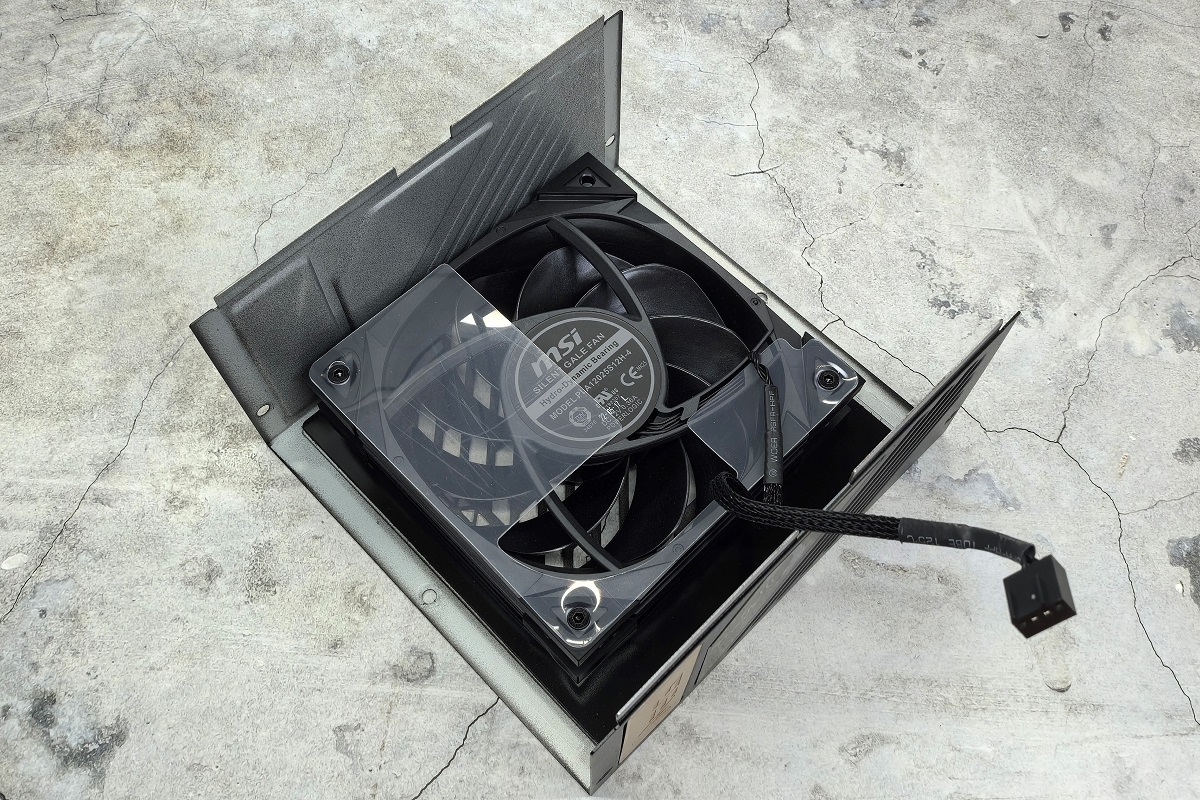

Странное на первый взгляд местоположение объясняется тем, что кулер установили над наиболее «горячими» узлами блока для их лучшего охлаждения. Вдобавок к этому над ним закреплена пластиковая пластина, которая дополнительно перенаправляет воздушные потоки в нужные места.

Небольшие размеры вентилятора, в свою очередь, объясняются тем, что в конструкции используется кулер MEG Silent GALE P12, являющийся уникальной разработкой бренда. В частности, лопасти у него изготовлены из жидкокристаллического полимера, чья жесткость приводит к меньшему расширению при нагреве и, как следствие, к меньшей вибрации и более тихой работе. Вместе с тем лопасти имеют оптимизированную форму и наклон в 32 градуса, что усиливает воздушные потоки, вновь повышая эффективность охлаждения. Все вышеперечисленное дополняют использование гидродинамического подшипника, отличающегося более длительным сроком службы и тихой работой, а также прорезиненные прокладки, снижающие вибрацию и шум.

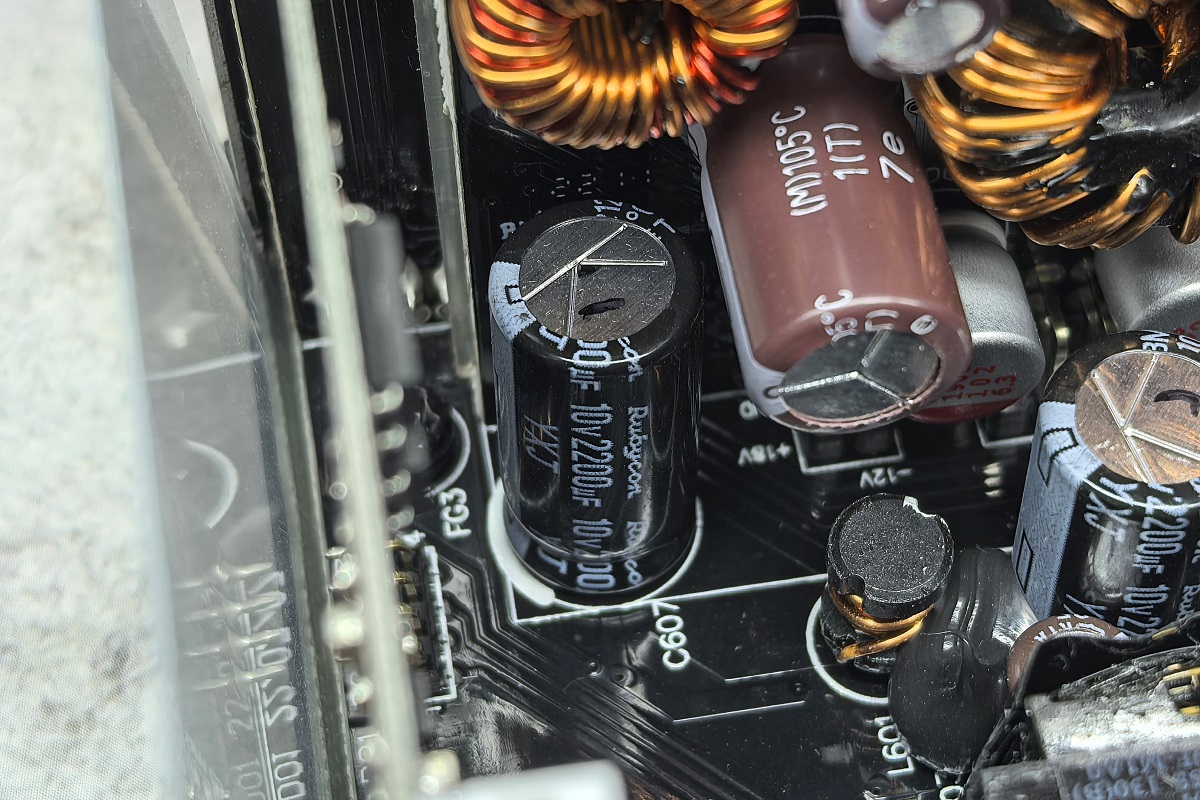

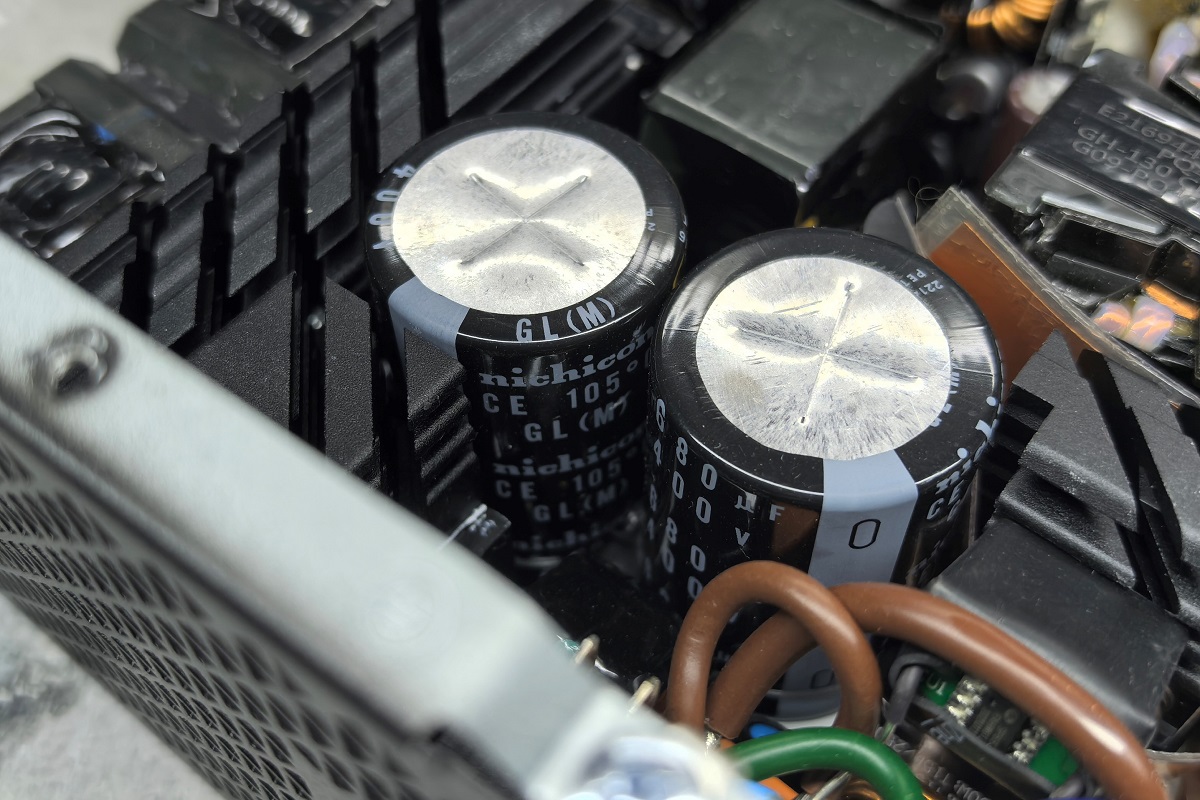

Помимо фирменного вентилятора, MSI MEG Ai1300P PCIE5 интересен наличием большого количества радиаторов для охлаждения, а также конденсаторами от японских компаний Rubycon и Nichicon, которые являются одними из самых качественных и надежных на рынке.

Впечатления от использования

При первом знакомстве с MSI MEG Ai1300P PCIE5 внимание привлекают сразу несколько деталей.

Первая – это модульная конструкция модели. Это не новая опция, но очень полезная, ведь благодаря ей можно минимизировать количество проводов в системном блоке, убрав все незадействованные кабели в сумочку.

Вторая – это компактные размеры модели. Несмотря на ее высокую мощность, габариты блока составляют 150 x 160 x 86 мм, что слегка превышает стандарт ATX, но все еще делает его компактным и позволяет использовать его в небольших системных блоках.

Третья – это интересный дизайн. MSI MEG Ai1300P PCIE5 – это флагманская модель серии MEG, особенностью которой являются не только серьезные характеристики и использование самых передовых технологий, но и оригинальная внешность. У героя нашего обзора корпус имеет ряд красивых деталей, которые и придают ему лоск топового продукта.

Качество исполнения блока тоже на очень высоком уровне. Модель отлично собрана: никаких заусенцев, щелей, лишних отверстий или люфта я не обнаружил. Сюда же можно отнести использование качественных японских конденсаторов, фирменный вентилятор с улучшенной конструкцией, а также провода в надежной оплетке и штекеры из медного сплава, которые выдерживают больший ток, нежели традиционные из фосфорной бронзы.

Говоря о кулере, важно знать, что он не только эффективнее более привычных решений, но еще и имеет интеллектуальный режим работы INTELLIGENT FAN, при котором он останавливается, если нагрузка не превышает 55%, а температура не выше 70 градусов. В еще одном режиме – PERFORMANCE – вентилятор перестает работать при нагрузке меньше 60%. Все это сделано для повышения КПД и снижения уровня шума. В целом, блок с этим кулером можно действительно назвать тихим. Даже под нагрузками он работает тише, чем система охлаждения ПК в целом.

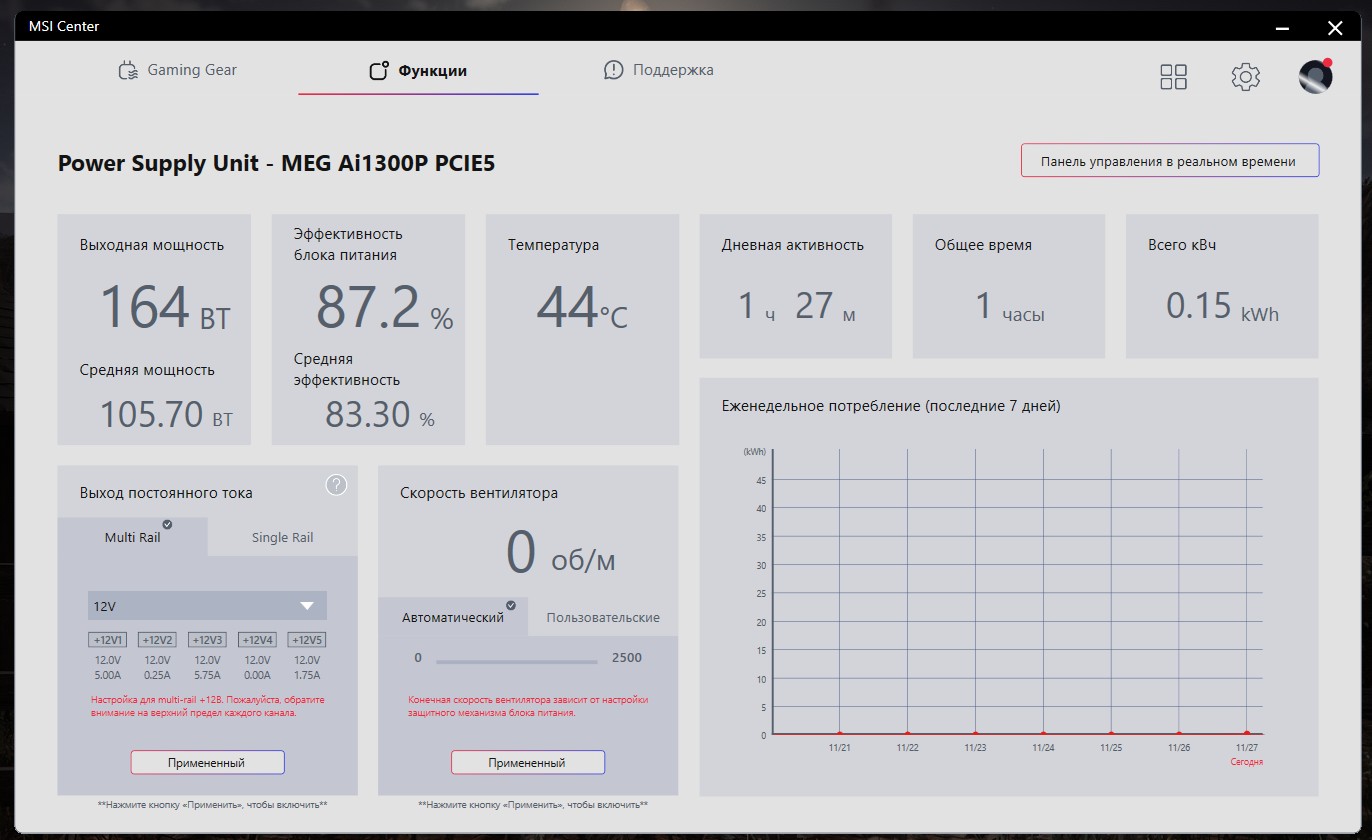

Для мониторинга работы блока питания используется фирменная утилита Gaming Intelligence, которую вы найдете в фирменном приложении MSI Center, объединяющем под одной оболочкой сразу несколько полезных инструментов. С ее помощью можно следить за температурой, выходной мощностью, эффективностью, показателями тока по разным линиям. Кроме того, она отображает статистику использования, куда входят общее и среднесуточное время работы, общие затраты энергии, а также средние показатели мощности и эффективности. Помимо этого, в Gaming Intelligence возможна настройка работы вентилятора вручную.

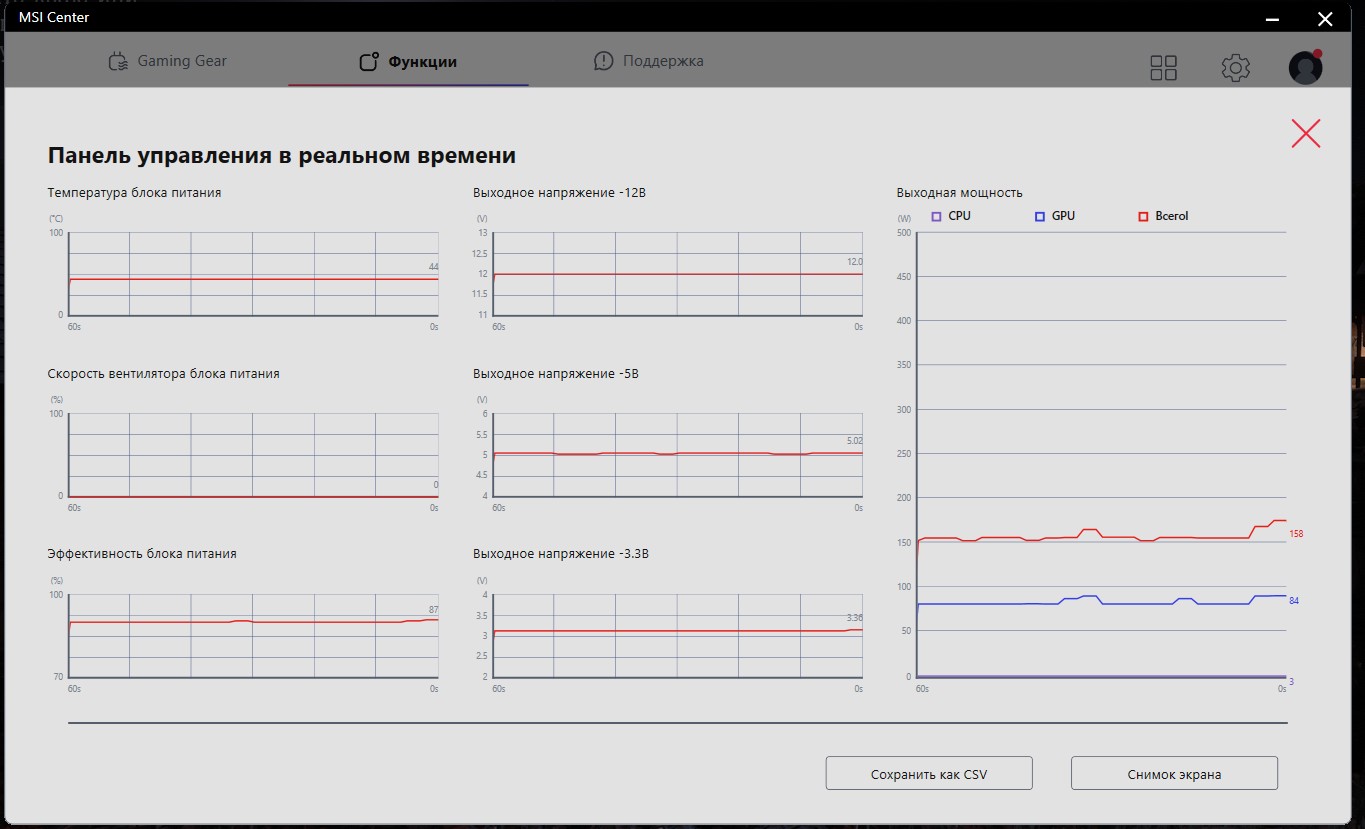

Отдельного внимания заслуживает вкладка «Панель управления в реальном времени», которая отображает многочисленные данные в режиме онлайн. В частности, с ее помощью в режиме реального можно на графиках наблюдать за температурой блока питания, скоростью работы вентилятора, выходным напряжением на разных линиях, эффективностью устройства, а также узнать уровень потребления энергии видеокартой и процессором.

Мощность модели составляет 1300 Вт, что позволяет собрать на ее основе высокопроизводительный геймерский ПК с самыми топовыми комплектующими. В частности, модель подойдет для видеокарт NVIDIA GeForce RTX последних серий, что стало возможным за счет способности по одной линии подавать 600 Вт питания благодаря поддержке стандарта ATX 3.0 и наличию коннектора PCI-E Gen 5.0. Помимо этого, MSI MEGAi1300P PCIE5 имеет сертификацию 80 PLUS Platinum, сообщающую, что уровень КПД здесь составляет 92%, т.е. блок является энергоэффективным и обеспечивает грамотный расход электроэнергии. Стандарт ATX 3.0 способствует не только подключению флагманских видеокарт, но и делает блок устойчивым к высоким скачкам мощности. В частности, он может выдержать общие перепады до 200%, а для видеокарты – до 300%. Все это дополняет 6-уровневая система безопасности с защитой перегрузок по току (OCP), напряжению (OVP), мощности (OPP), а также от перегрева (OTP), коротких замыканий (SCP) и недостаточного напряжения(UVP).

Все вышеперечисленное говорит о том, что MSI MEG A1300P PCIE5 не только имеет высокие мощность, эффективность и совместимость с передовыми комплектующими, но еще и является безопасным и надежным узлом, которому можно доверить питание дорогостоящих компонентов вашего ПК.

Заключение

MSI MEG Ai1300P PCIE5 – это отличный блок питания с очень высоким запасом мощности и широкой совместимостью с самыми современными видеокартами и процессорами флагманского уровня.

Модель радует стильным внешним видом, отличной сборкой, высоким уровнем КПД, тихим и эффективным охлаждением, а также надежными компонентами, за счет которых производитель смог установить на устройство 10-летнюю гарантию.

Все это дополняют внушительный набор съемных кабелей, возможность вести мониторинг работы блока и солидная система защиты, которая убережет ваш компьютер от неприятных поломок.
