Обзор MSI MEG Ai1600T PCIE5 – Бескомпромиссный блок питания для самых мощных ПК

Среди достоинств новинки выделяются высокая мощность 1600 Вт, максимальная энергоэффективность класса 80 PLUS Titanium, наличие надежных компонентов серверного уровня, встроенный микроконтроллер для более точного управления PFC, LLC и системами защиты, тихое охлаждение и соответствие стандартам ATX 3.1 и PCI Express 5.1. Этим особенности MSI MEG Ai1600T PCIE5 не ограничиваются, но подробнее о них мы поговорим ниже.

Технические характеристики

• Мощность: 1600 Вт
• Пиковая мощность: 3840 Вт (до 240% от номинальной мощности блока питания в течение 100 микросекунд)
• Тип: модульный блок питания
• Входное напряжение: 100 — 240 В
• Входной ток: 10A макс. при 115 В, 5А макс. при 230 В
• Частота: 47 — 63 Гц
• КПД: до 94%, 80 PLUS Titanium
• Кулер: 135 мм с двойным подшипником, 0–1800 об/мин.
• Размеры: 144 x 190 x 87 мм
• Вес: 2.5 кг
• Тип PFC: чередующийся
• Защита: OCP (перегрузка по току) / OTP (от перегрева) / OPP (от перегрузки) / SCP (от короткого замыкания) / OVP (от подачи повышенного напряжения) / UVP (защита от недостаточного напряжения) / SIP (защита от бросков напряжения и тока) / NLO (работа без нагрузки)

Упаковка и комплектация

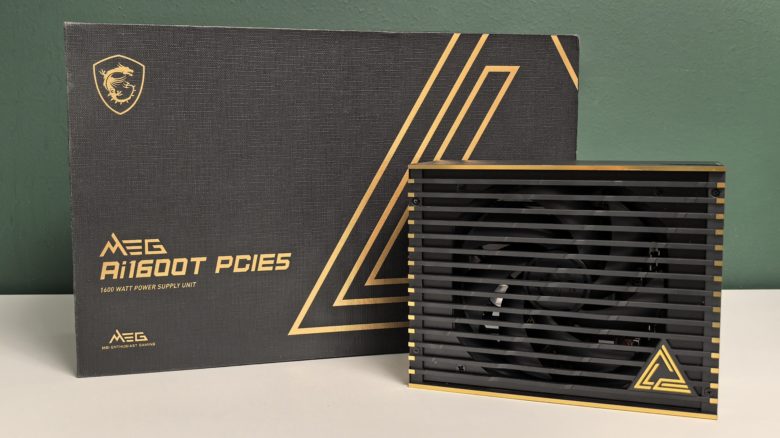

MSI MEG Ai1600T PCIE5 – продукт премиальный, а потому и упаковка ему досталась соответствующая. Представлена она достаточно массивной и тяжелой коробкой из очень плотного картона, за счет чего она больше напоминает некий сундук.

Поверхность упаковки текстурирована и окрашена в черный цвет. На крышке указано имя модели, а также содержатся логотипы компании и серии. Всё это нанесено золотом, а потому служит в качестве украшения и придает ей премиальный лоск.

Помимо этого, коробка помещена в своеобразный картонный чехол, на котором перечислены особенности устройства и некоторые из его характеристик.

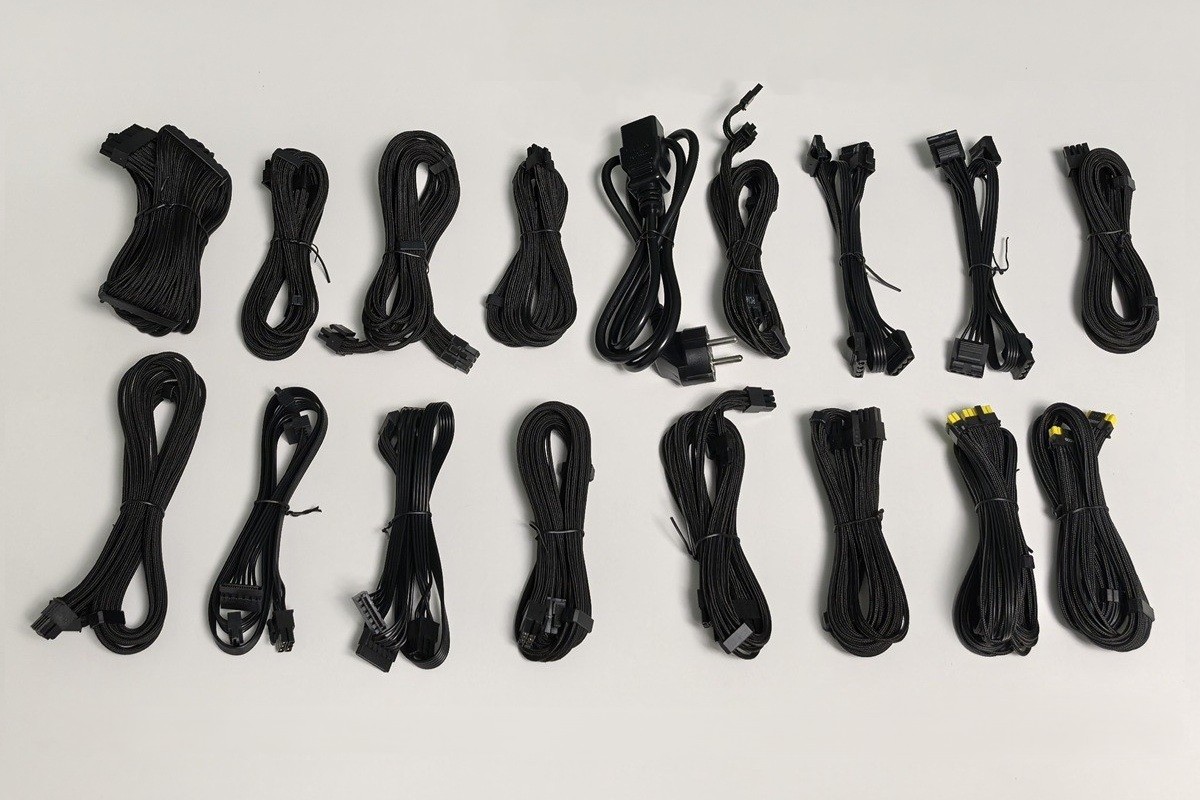

Внутри упаковки на отдельных посадочных местах уложены блок питания, конвертик с документацией и бархатный мешок с прочей комплектацией. В нем спрятаны многоразовые брендированные стяжки, четыре крепежных винта и набор соединительных кабелей, в который входят:

• кабель питания;
• кабель USB-C для управления подсветкой и мониторинга работы;
• кабель ATX 24+4 пин (600 мм);
• два кабеля EPS 4+4 пин (750 мм);
• два кабель PCI-E Gen 5.1 12V-2Х6 16-пин (600 мм) с максимальной мощностью 600 Вт;
• девять кабелей PCI-E 6+2 пин (600 мм);
• два кабеля с четырьмя коннекторами SATA (500+150+150+150 мм);
• два кабеля с четырьмя коннекторами Molex (500+150+150+150 мм).

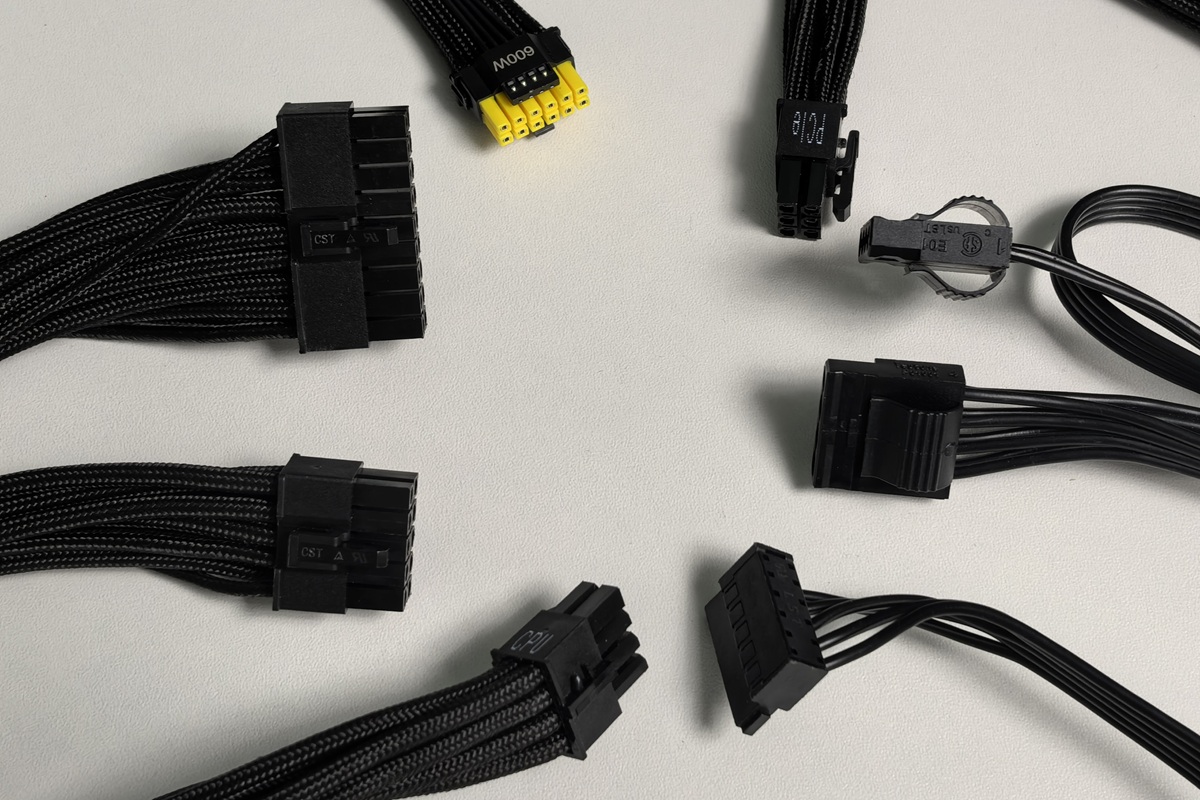

Все провода имеют медные жилы и контакты, а также прошли сертификацию UL, которая говорит об их соответствии передовым стандартам безопасности. Кроме того, они хорошо гнутся, что упрощает их прокладку, при этом основные шнуры (ATX, EPS, PCI-E и PCI-E Gen 5.1) получили усиленную тканевую оплетку.

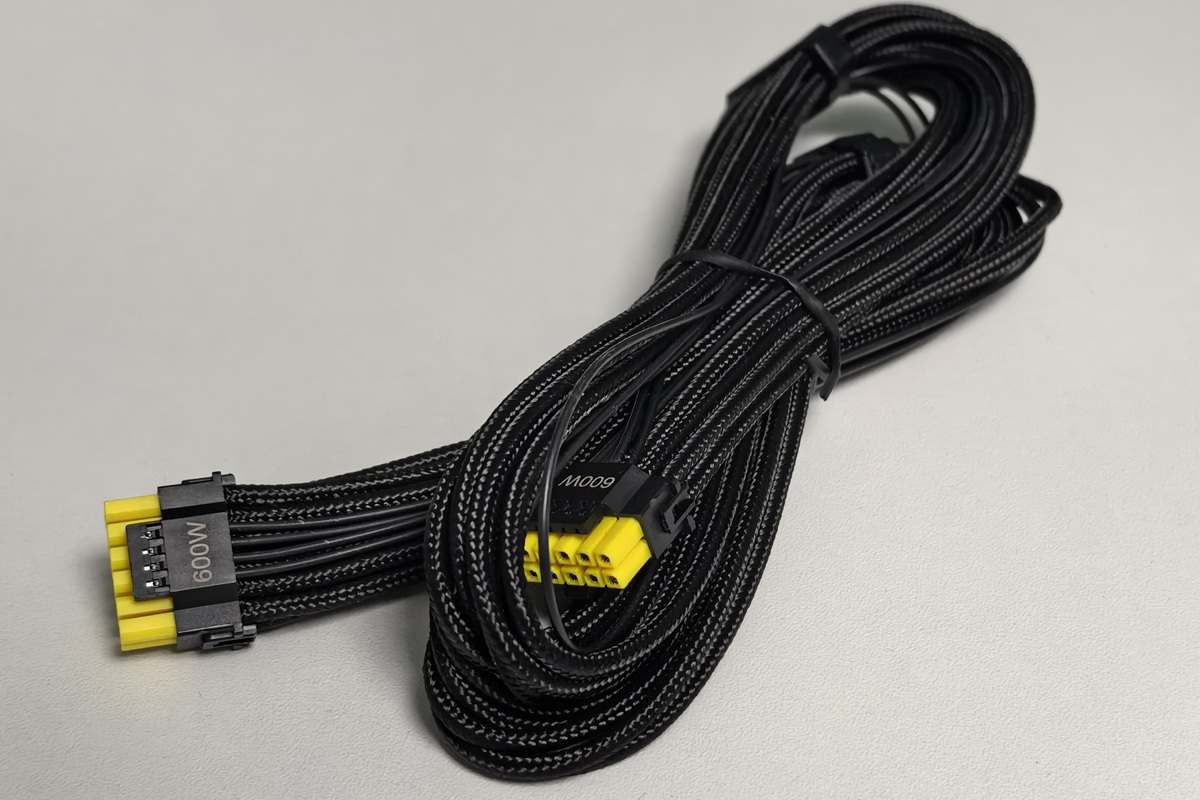

Отдельного упоминания заслуживают кабели 12V-2Х6. В качестве дополнительной меры безопасности они получили желтую окраску коннекторов, благодаря чему легче понять, вставлены ли они до конца. Если снаружи осталась желтая часть, то подключение выполнено неправильно, а это чревато выходом видеокарты из строя.

Внешний вид

MSI MEG Ai1600T PCIE5 – это модульный блок питания, т.е. все кабели у него являются съемными. Это удобно, так как ненужные для вашей сборки шнуры можно хранить в коробке, чтобы они не занимали место в системном блоке. Размеры устройства составляют 144 x 190 x 87 мм, вес – 2,5 кг.

Основным материалом исполнения стал металл, однако в конструкции используется и небольшое количество пластика. Окрашен корпус преимущественно в черный цвет, но некоторые элементы на нем выполнены золотом.

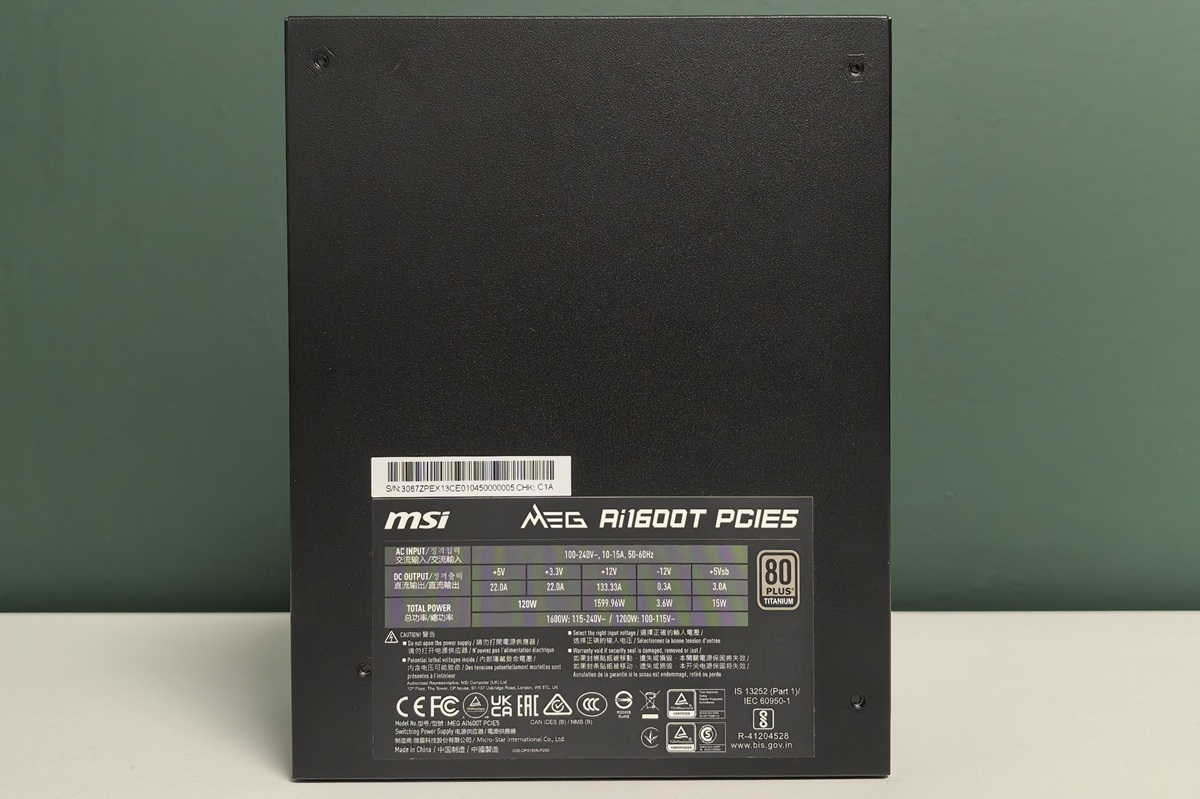

Одна из больших сторон полностью глухая. Здесь имеется наклейка с параметрами тока и технической информацией об устройстве.

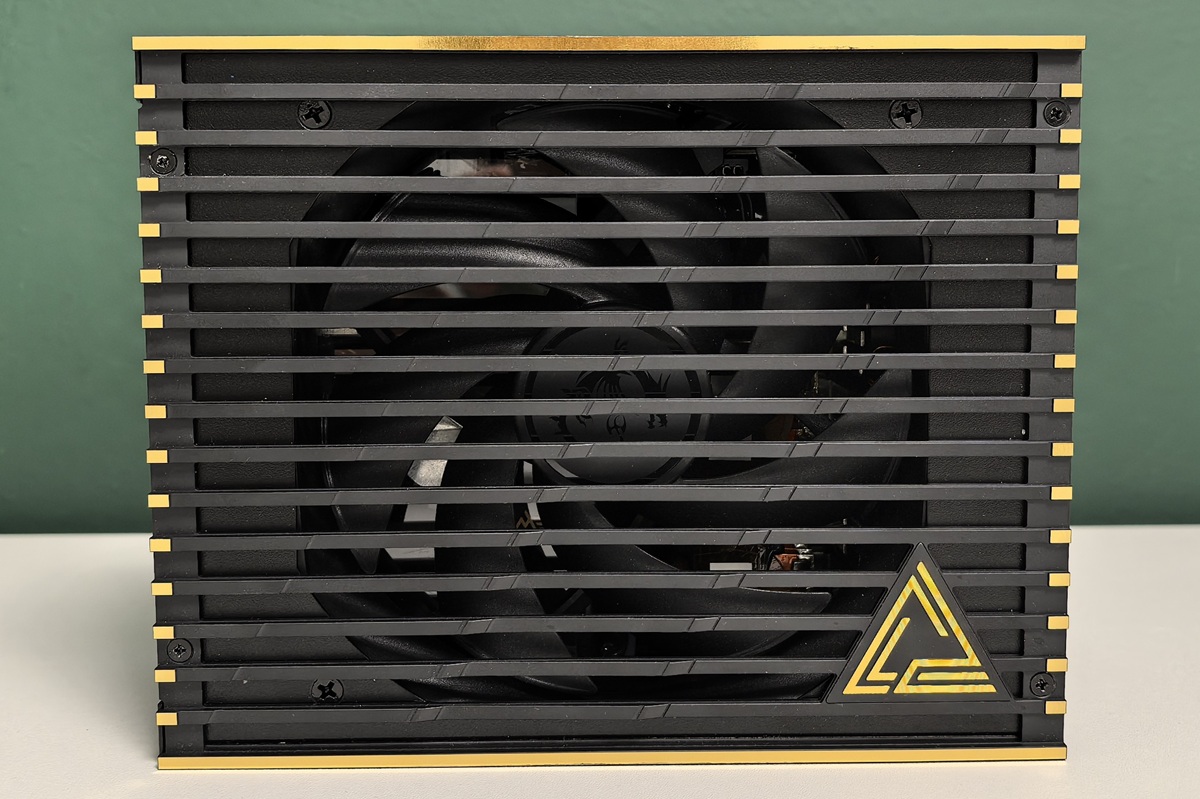

Противоположная грань занята 135-мм вентилятором, для защиты которого поверх установлена пластиковая решетка, закрепленная с помощью четырех винтиков. Помимо кулера под ней находится еще один набор винтиков, выкрутив которые вы сможете разобрать блок.

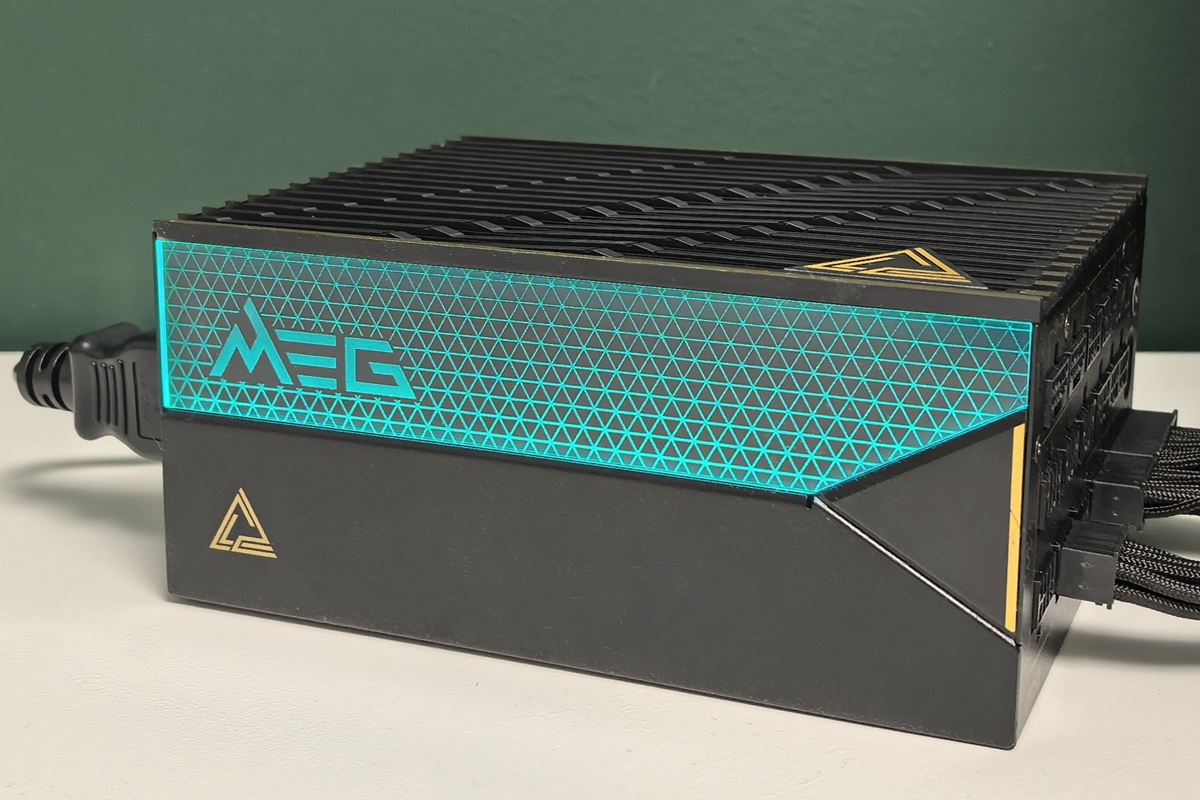

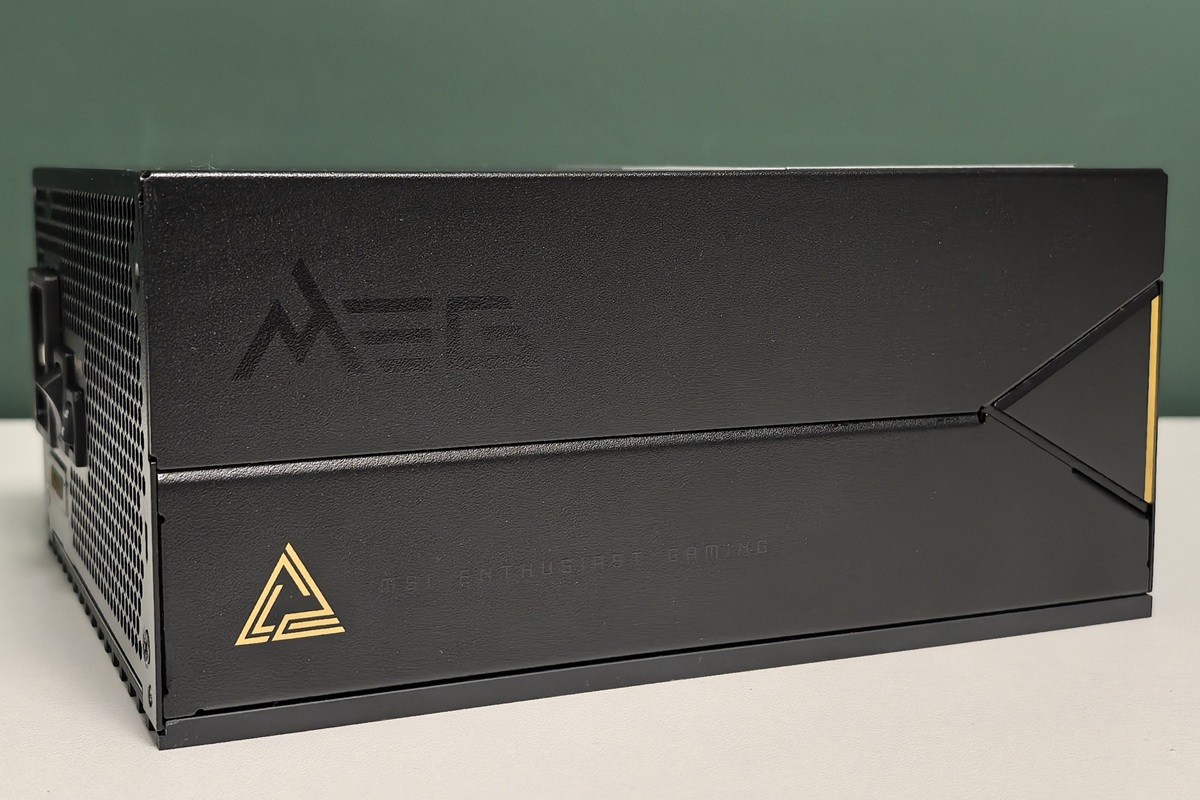

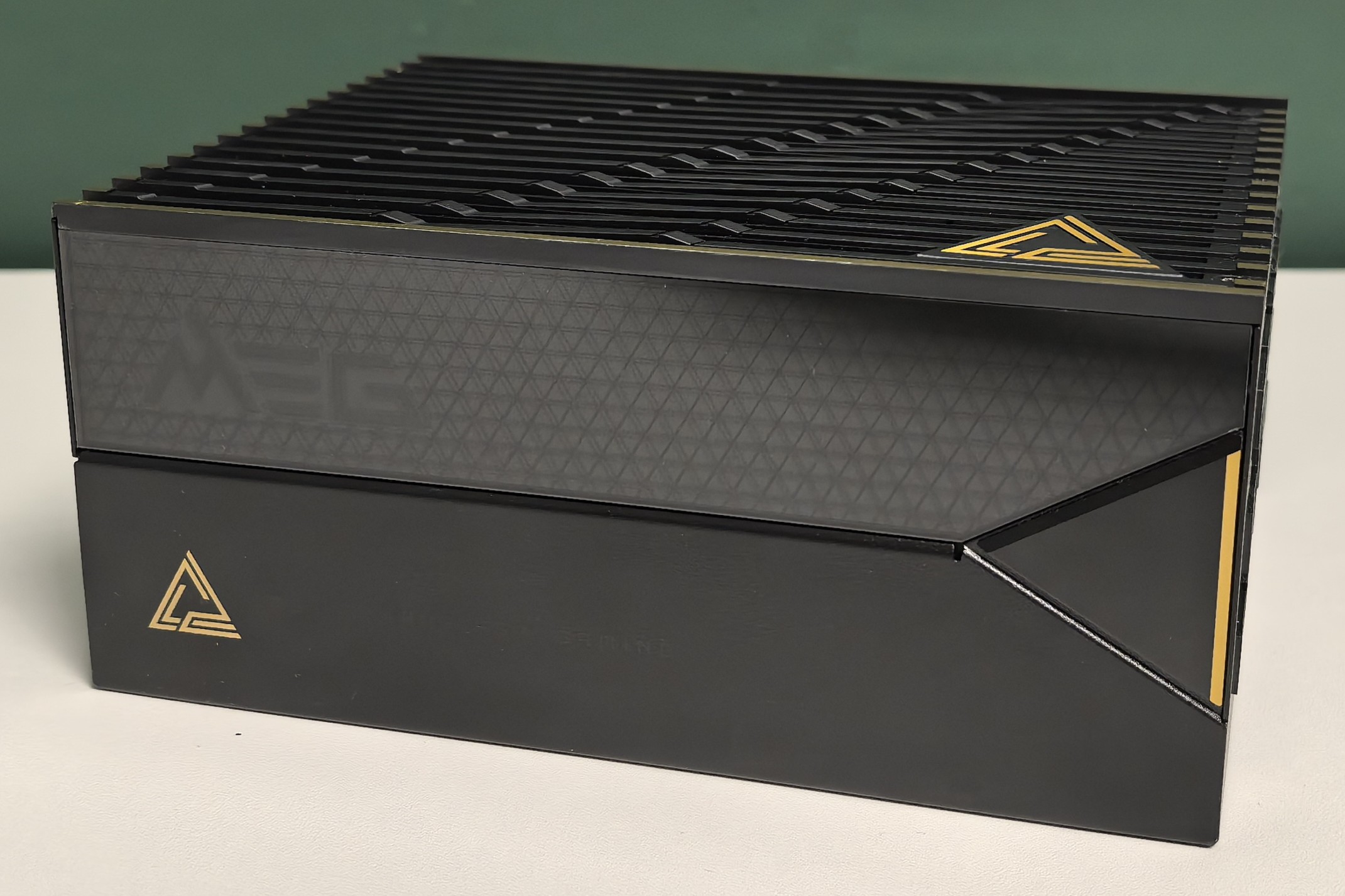

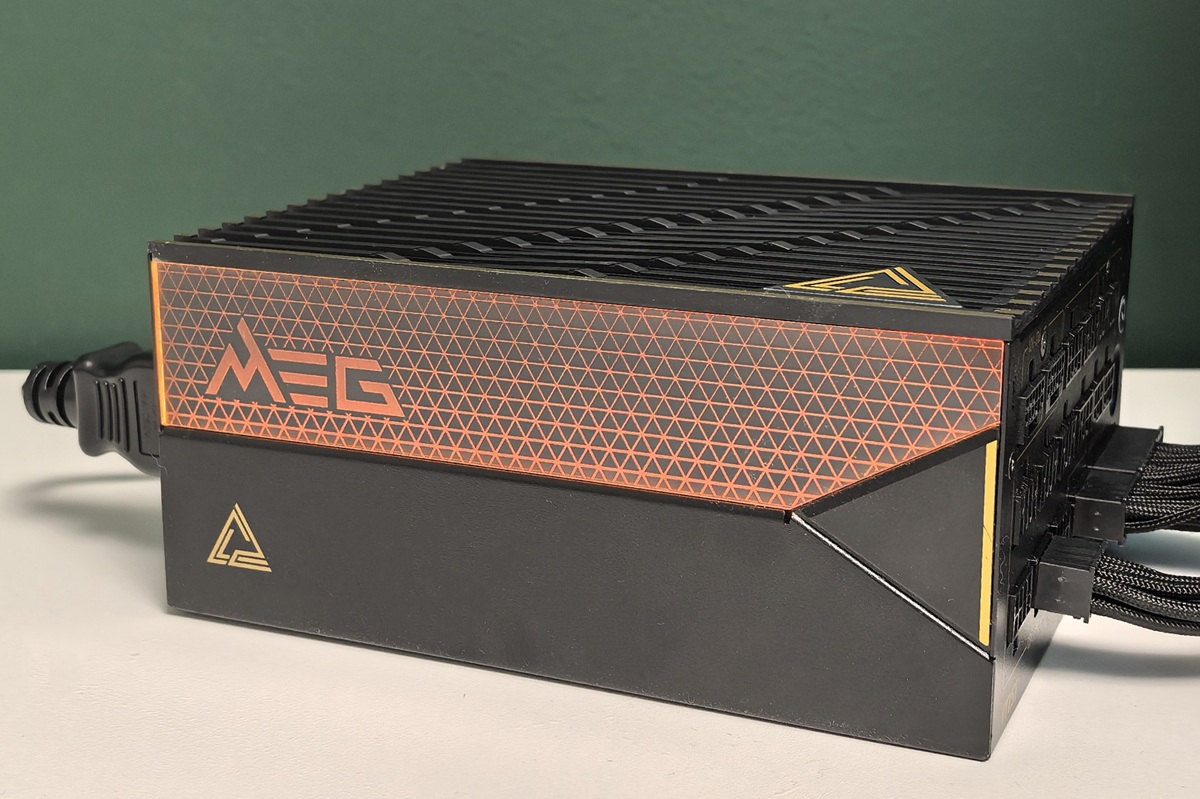

Верхняя и нижняя стороны глухие. Одна из них украшена логотипом серии и ее названием, выполненным с помощью гравировки. Вторая имеет аналогичное исполнение, но дополнительно здесь поместили пластиковую панель с ARGB-подсветкой.

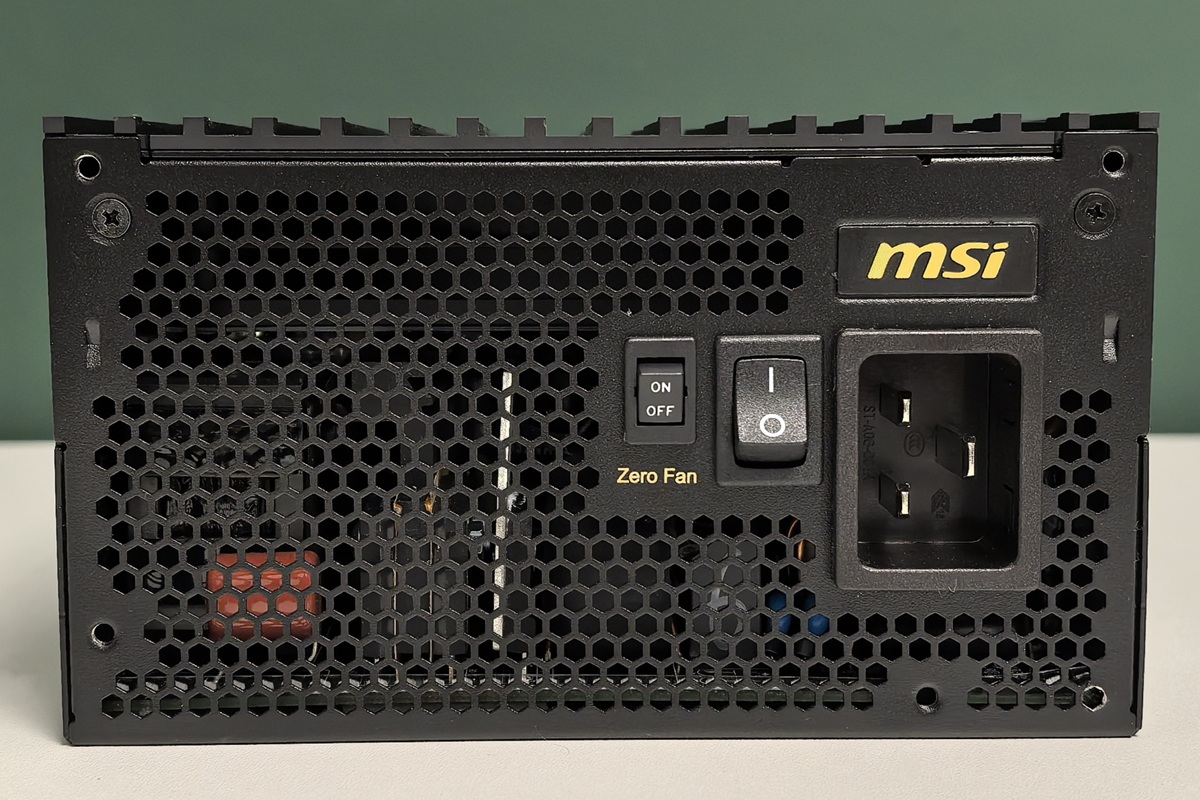

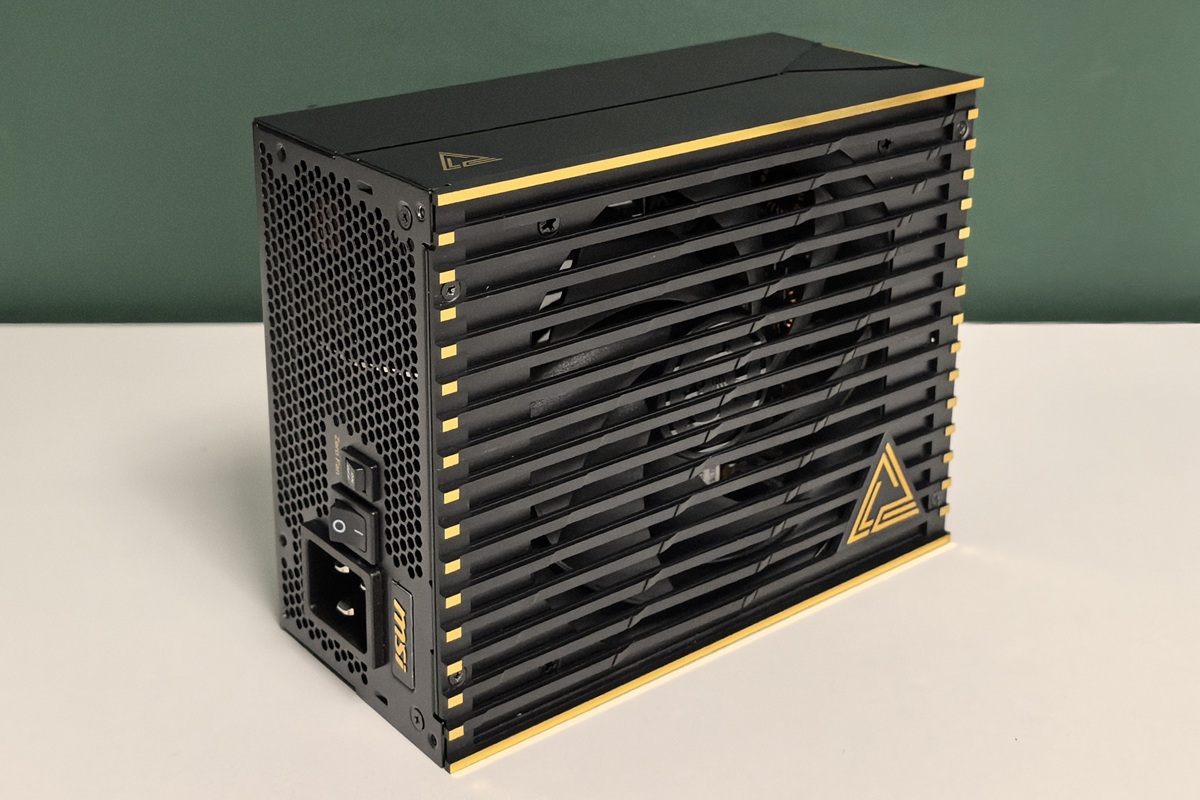

Наружная сторона практически полностью закрыта сеткой для циркуляции воздуха. Здесь же находятся разъем для подключения силового кабеля, тумблер питания и кнопка для включения полупассивного режима работы, при котором кулер перестает вращаться, если нагрузка на блок составляет менее 55%. Из интересного следует отметить необычное исполнение вилки, за счет чего к устройству нельзя подключить сторонний кабель. Сделано это не просто так, а в целях безопасности, так как модель способна выдержать пиковые нагрузки до 3840 Вт, но далеко не все шнуры на это рассчитаны.

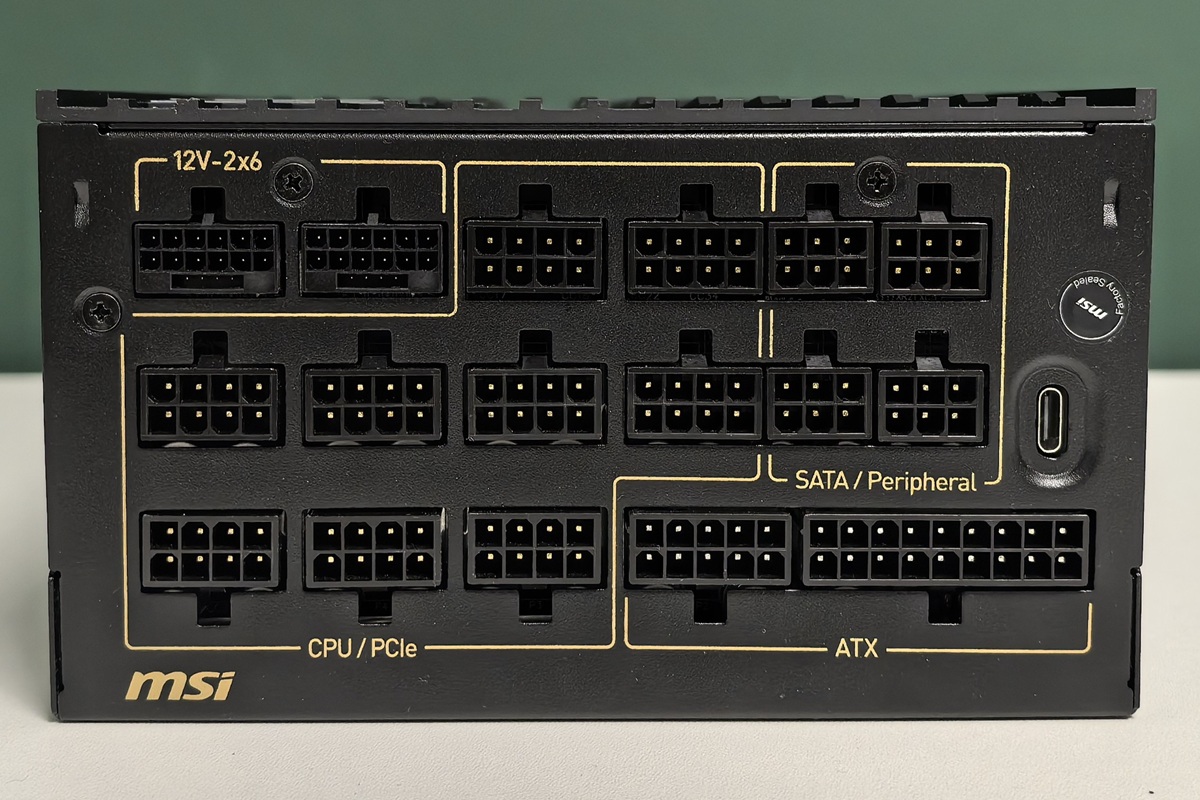

Противоположная сторона занята разъемами для подключения соединительных кабелей. Для удобства они собраны в группы по назначению и имеют информативные обозначения. Здесь же имеется разъем USB-C для подключения блока к ПК, что позволяет вести мониторинг его работы и управлять подсветкой.

Впечатления от использования

Первое, что привлекает внимание в блоке питания MSI MEG Ai1600T PCIE5 – это очень стильный дизайн и наличие подсветки. Как правило, этот узел скрыт от посторонних глаз, поэтому его внешность второстепенна. В нашем же случае ей уделили особое внимание, а потому, собирая с этой моделью ПК, было бы логично подобрать корпус с хорошим обзором.

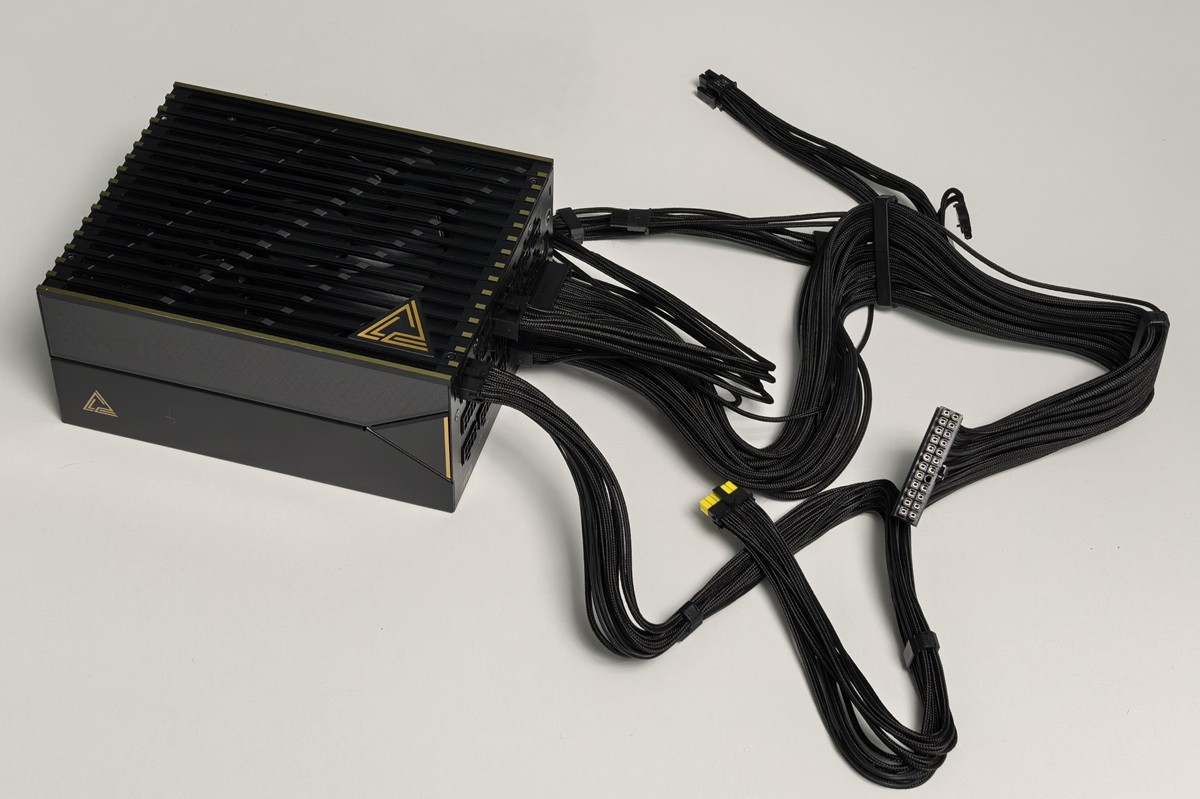

Второй позитивный момент – это простота установки и подключения. Несмотря на высокую мощность, устройство является достаточно компактным, а потому его можно использовать даже в небольших корпусах. При этом оно является модульным, т.е. вы сможете сэкономить пространство, не используя ненужные вам провода. За счет высокой гибкости их легко прокладывать, а благодаря наличию усиленной оплетки в процессе сборки вы можете не бояться их повредить. Приятен и тот факт, что все разъемы и шнуры подписаны, а потому даже не самые подкованные пользователи смогут разобраться с их назначением. Все вышеперечисленное дополняет наличие желтой краски на коннекторах 12V-2Х6, благодаря которой подключить их неправильно крайне сложно.

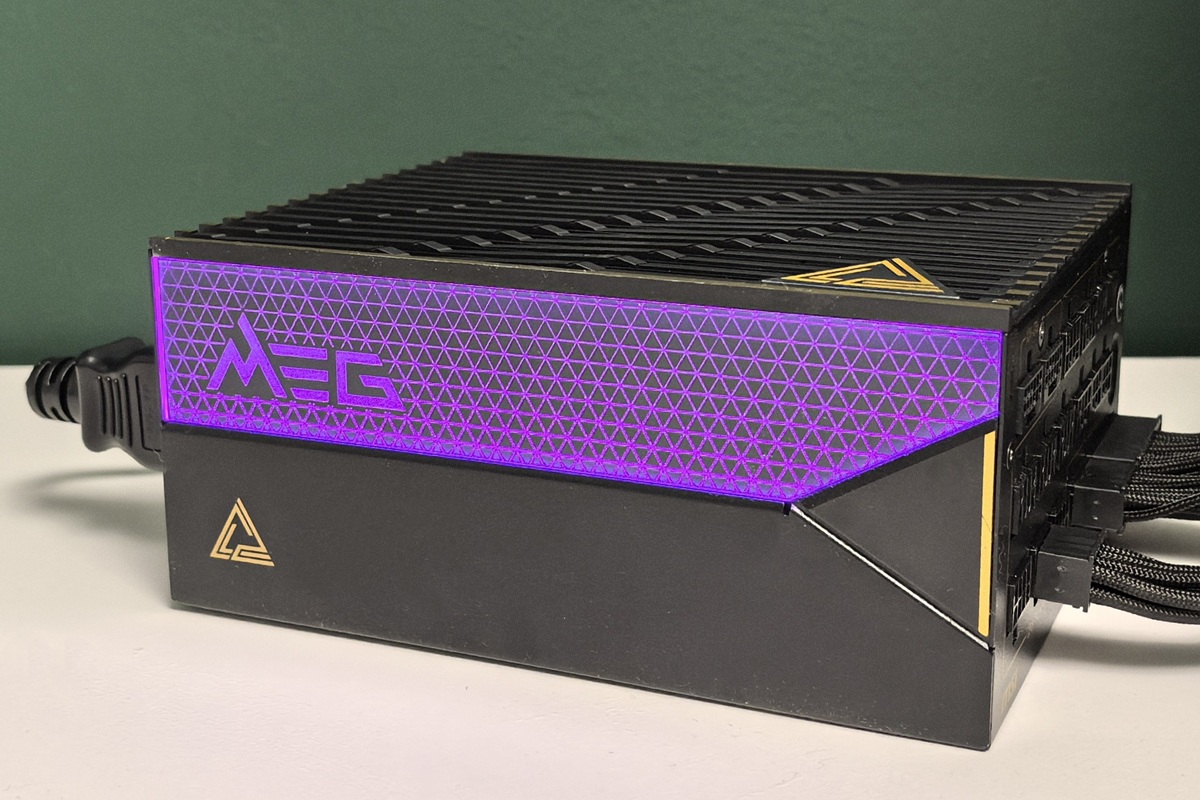

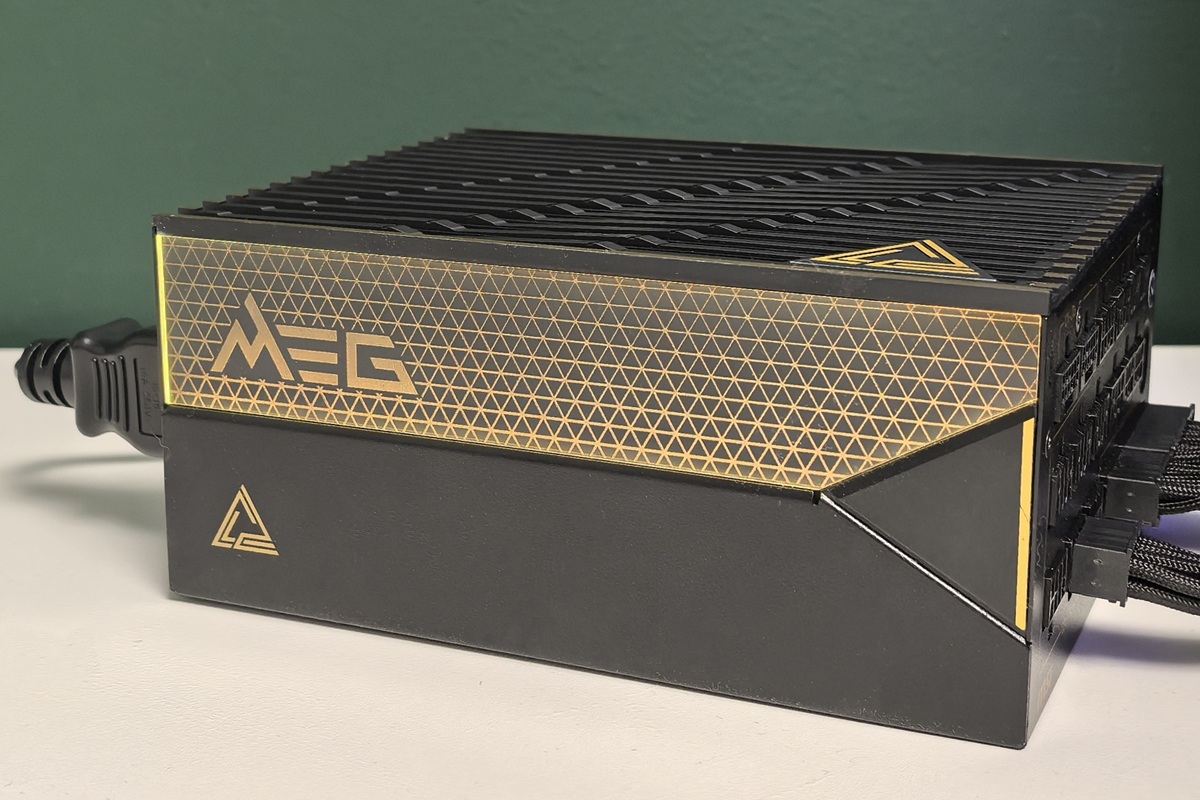

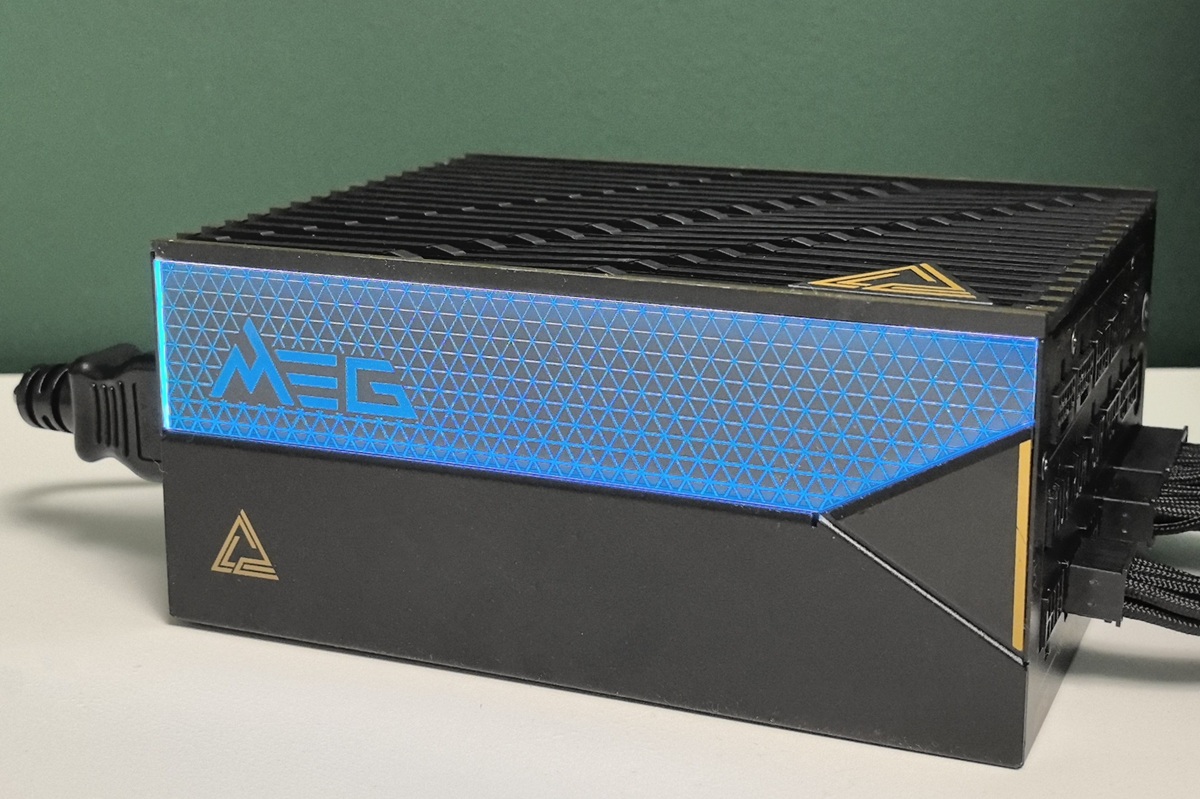

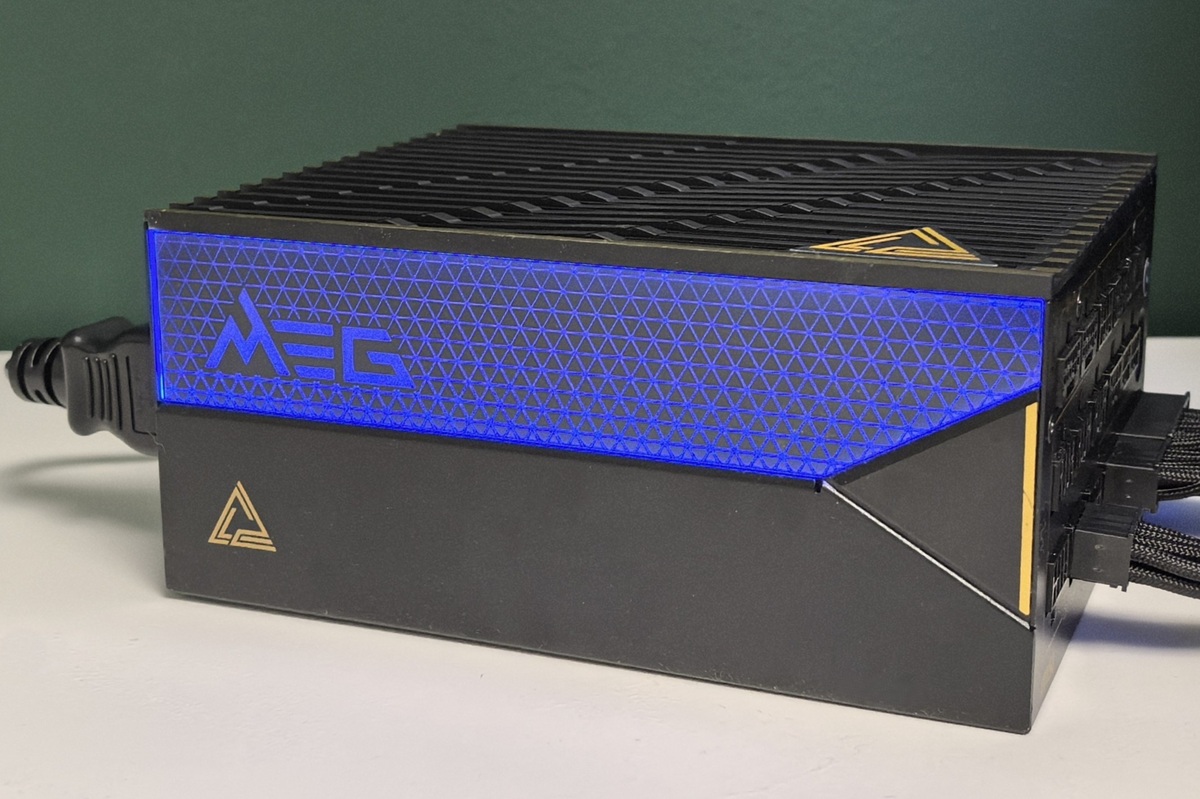

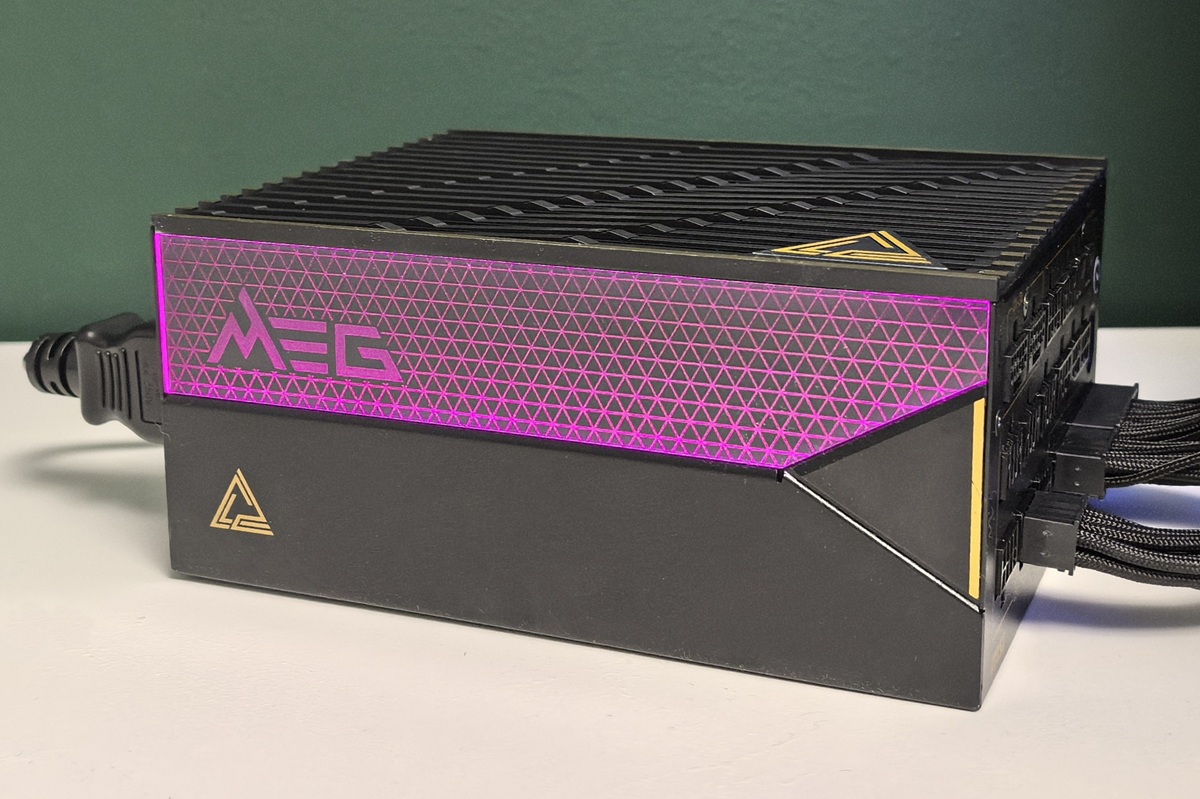

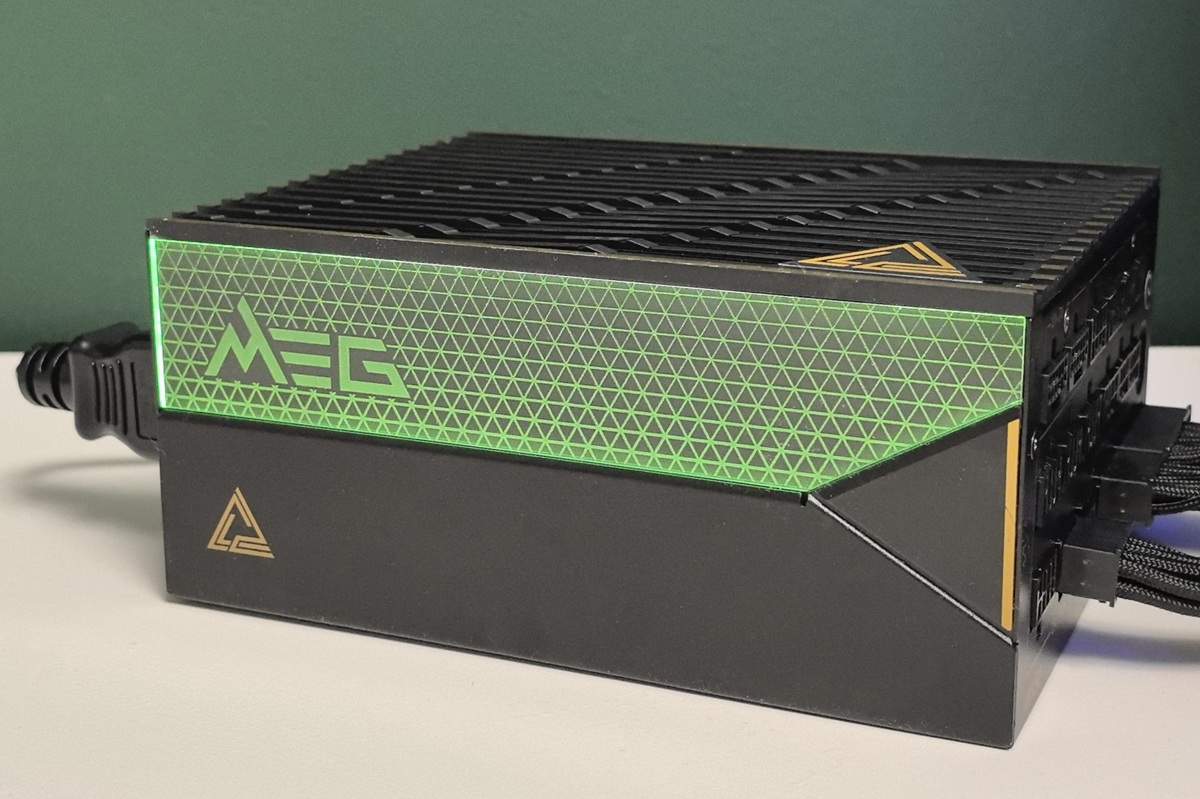

Еще одним достоинством модели являются поддержка мониторинга работы и управление подсветкой. Для этого ее необходимо подключить к материнской плате с помощью комплектного кабеля USB-C – USB 9 pin, после чего в фирменной программе MSI Center можно будет просмотреть информацию о разных показателях мощности, температуре и КПД. Здесь же имеются средства для настройки работы кулера и управления режимами подсветки, которую, кстати, можно синхронизировать с прочими комплектующими. По умолчанию она имеет золотое свечение, которое отлично дополняет дизайн блока, но при желании для нее можно задать и другие цвета.

Раз уж мы заговорили о вентиляторе, то в данном случае используется 135-мм решение с двойным подшипником, который, с одной стороны, повышает надежность, а с другой — значительно снижает уровень шума. Скорость вращения кулера составляет от 0 до 1800 об/мин, причем этот параметр может регулироваться автоматически или в соответствии с пользовательскими настройками. Напомню, что у него также есть полупассивный режим работы, при котором он бездействует, если нагрузки составляют менее 55%. Вентилятор действительно тихий, а если точнее, то бесшумный. Со своей задачей он справляется отлично — даже под нагрузками блок греется лишь до 40-42%. Впрочем, здесь немаловажную роль играет и наличие массивных радиаторов со скошенными вырезами внутри корпуса. Производитель сообщает, что такая конструкция позволила охватить большее количество конденсаторов, не увеличивая размеры модели в целом. Кроме того, она более эффективно отводит тепло.

Номинальная мощность MSI MEG Ai1600T PCIE5 составляет 1600 Вт, пиковая – до 240% от первоначальной, т. е. 3840 Вт в течение 100 микросекунд. Кроме того, блок соответствует стандартам ATX 3.1 и PCI Express 5.1. Это значит, что он может передавать на видеокарту по одной линии питание мощностью 600 Вт и выдерживает по ней кратковременную тройную нагрузку. При этом вместо коннектора 12VHPWR здесь используется новый 12V-2Х6, причем их в данном случае два. В отличие от предшествующих новые штекеры надежнее и безопаснее. Вышесказанное значит, что данное устройство позволяет собрать на его основе актуальный ПК для решения даже самых ресурсоемких задач, более того, запаса мощности в нем хватит на несколько вперед. Говоря о модели, нельзя обойти стороной сертификацию 80 PLUS Titanium. Это говорит о высоком уровне энергоэффективности, которая составляет 94% КПД. Иными словами, потери электричества здесь стремятся к нулю.

Всё вышеперечисленное дополняет высокий уровень безопасности блока.

Во-первых, он получил целый ряд защитных технологий: OCP (перегрузка по току), OTP (от перегрева), OPP (от перегрузки), SCP (от короткого замыкания), OVP (от подачи повышенного напряжения), UVP (защита от недостаточного напряжения), SIP (защита от бросков напряжения и тока), NLO (работа без нагрузки).

Во-вторых, в нем используются качественные компоненты серверного уровня, а именно медные провода с сертификацией UL, японские конденсаторы с рабочей температурой до 105 градусов, карбид-кремниевые транзисторы и плоские катушки с пружинной конструкцией.

В-третьих, здесь стоит выделенный микроконтроллер, отвечающий за работу LLC, PFC и перечисленных выше систем защиты. Благодаря этому параметры тока регулируются точнее и более плавно, а потому система функционирует более стабильно и эффективно.

Заключение

MSI MEG Ai1600T PCIE5 – это бескомпромиссная модель, в которой компания реализовала самые передовые разработки в области питания ПК. Достоинств здесь огромное количество, а минус лишь один – цена. Впрочем, аналогичных устройств на рынке не так много в принципе, т.е. выбор весьма ограничен, кроме того, если уж вы решились на сборку компьютера с самыми мощными и актуальными комплектующими, то покупка этого блока едва ли станет для вас проблемой.
