Обзор источника бесперебойного питания Ippon Na+ TAE 1000 – Защита профессионального уровня

Технические характеристики

• Полная мощность: 1000 ВА
• Активная мощность: 1000 Вт
• Выходное напряжение: 208/220/230/240 В
• Форма выходного сигнала: чистая синусоида
• Выходные розетки: 3 шт., типа EURO с поддержкой батареи
• Время автономной работы:
  • при 30% нагрузке: 21,5 мин
  • при 50% нагрузке: 11,5 мин
  • при 70% нагрузке: 7 мин
  • при 100% нагрузке: 4,5 мин
• Время заряда батареи: не более 1 ч
• Защита от перегрузки в линейном режиме: 30 мин (102%~110%), 10 мин (110%~130%), 30 сек (130%~150%), 200 мс (>150%)
• Защита от перегрузки в режиме работы от батареи: 1 мин (102%~110%), 10 сек (110%~130%), 3 сек (130%~150%), 200 мс (>150%)
• Защита от перегрузки в режиме работы автоматического байпаса: выключатель 10А
• Виды защиты: от короткого замыкания, от перегрузки
• Поддерживаемые операционные системы: Windows, Linux, MacOS любые ОС, поддерживающие протоколы RS-232 и USB
• Охлаждение: принудительное
• Уровень шума: < 50 дБ
• Интерфейсы: EPO, RS-232, USB, поддержка SNMP
• Размеры: 165x220x275 мм
• Масса: 6,8 кг

Комплектация и дизайн

Ippon Na+ TAE 1000 поставляется в простой коробке из неокрашенного картона с не менее простой черной печатью. Никаких ярких фото и даже схематичных изображений самого устройства – только названия бренда, модели и условные пиктограммы основных особенностей сверху.

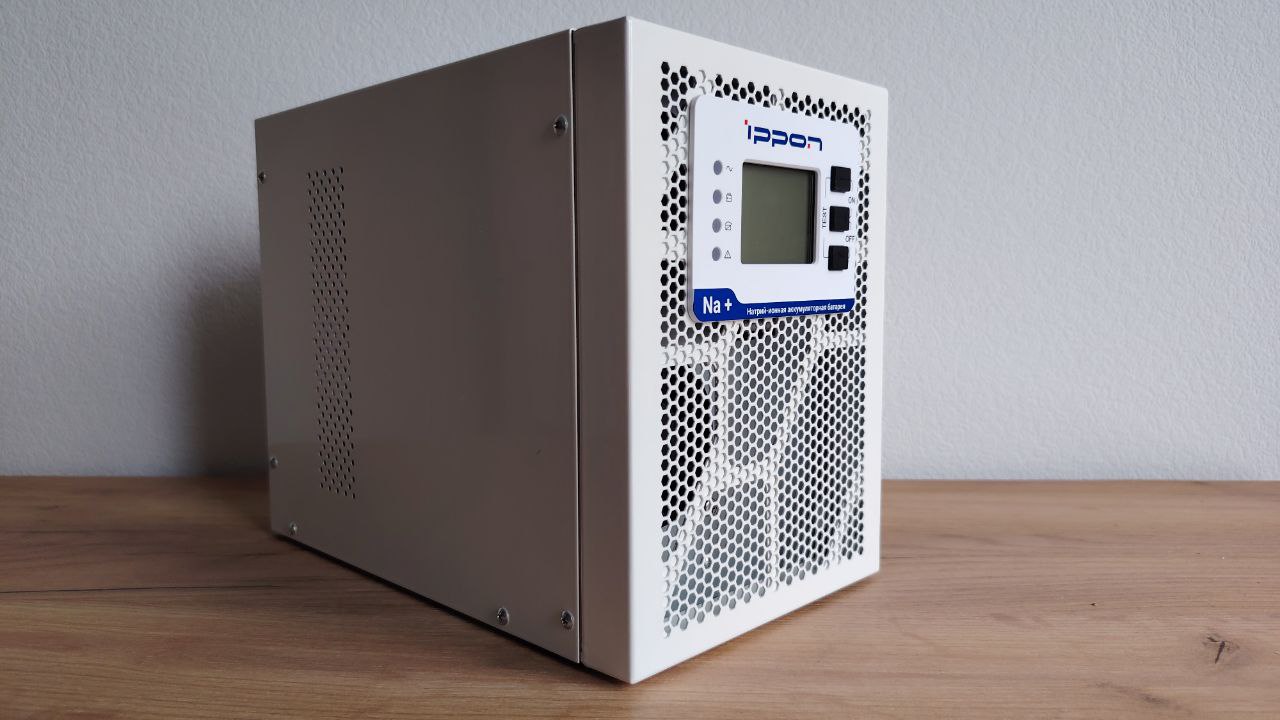

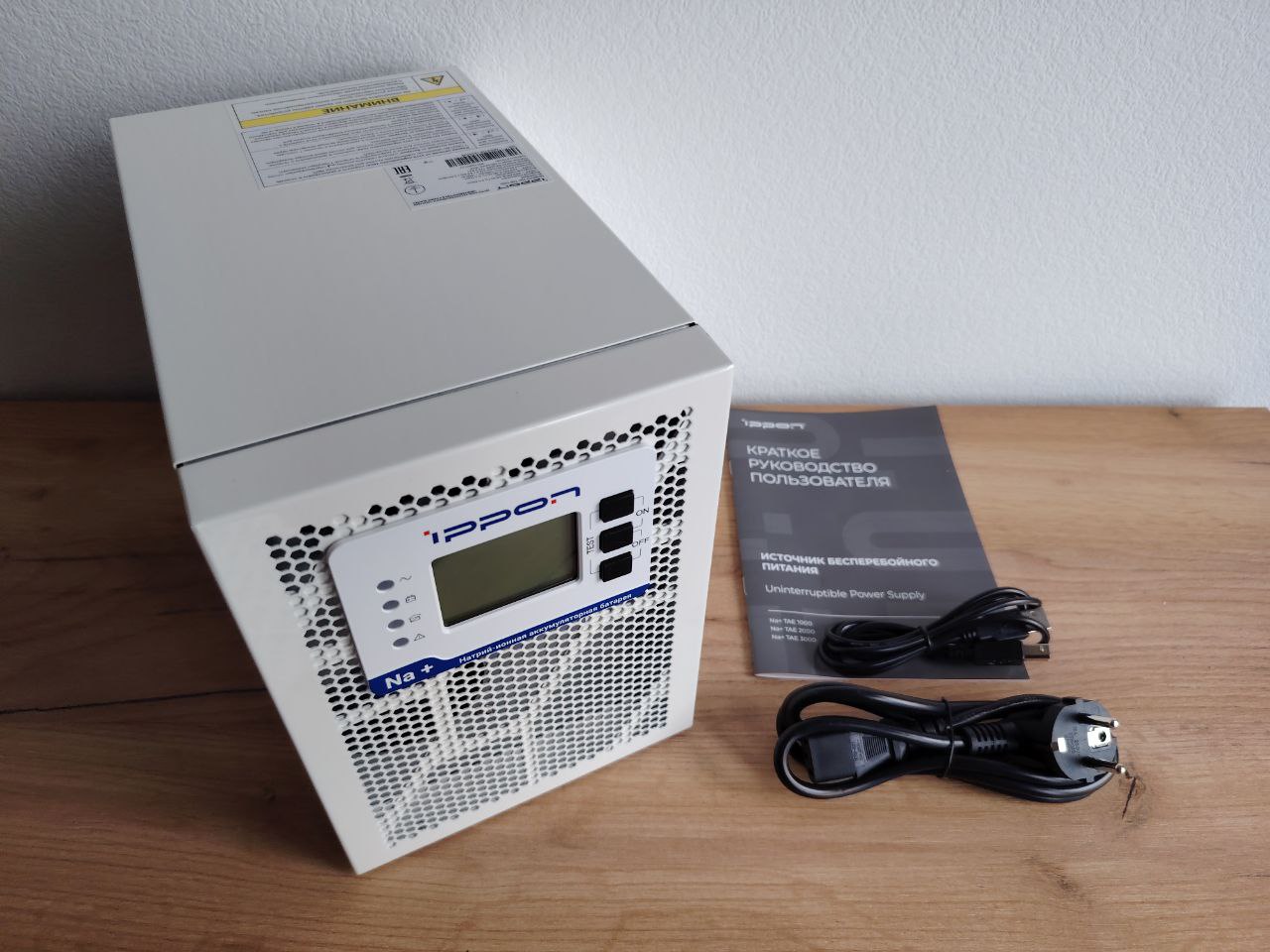

В комплекте необходимый минимум – сам бесперебойник, защищенный накладками из пенополиэтилена, сетевой кабель, USB-кабель для подключения к компьютеру и краткая документация. Дизайн строгий и сдержанный – угловатая цельнометаллическая коробка в единственной доступной белой расцветке.

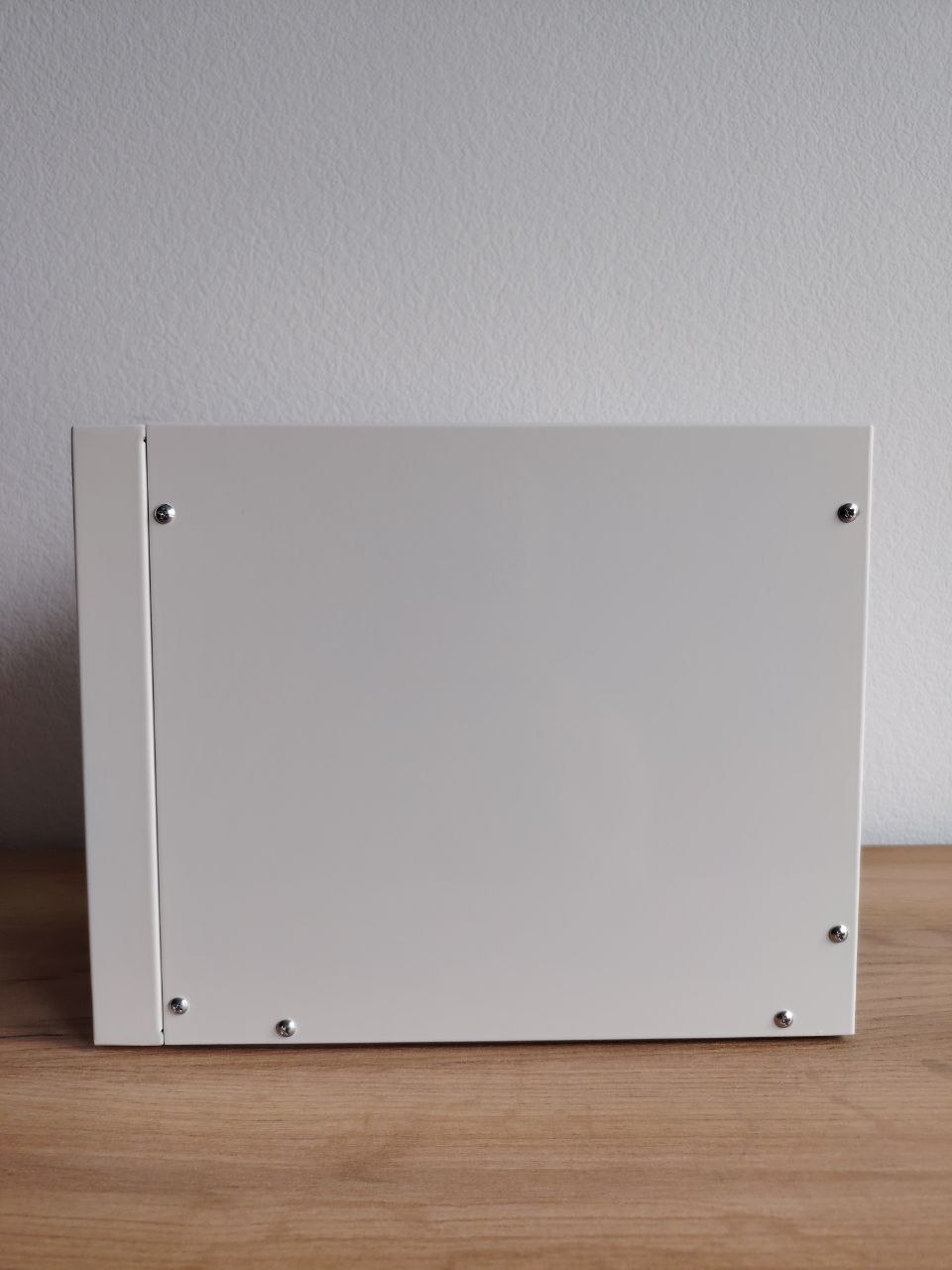

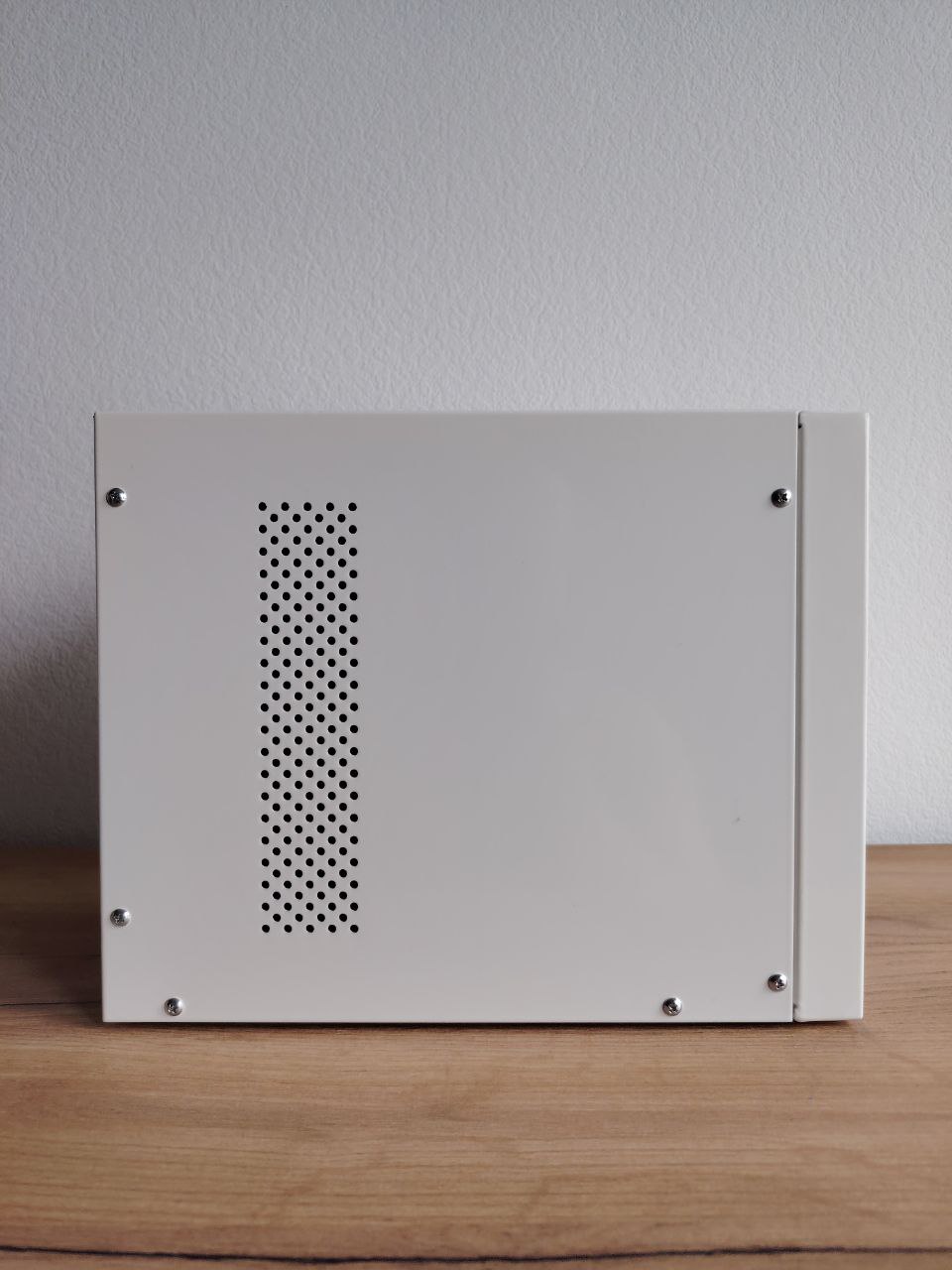

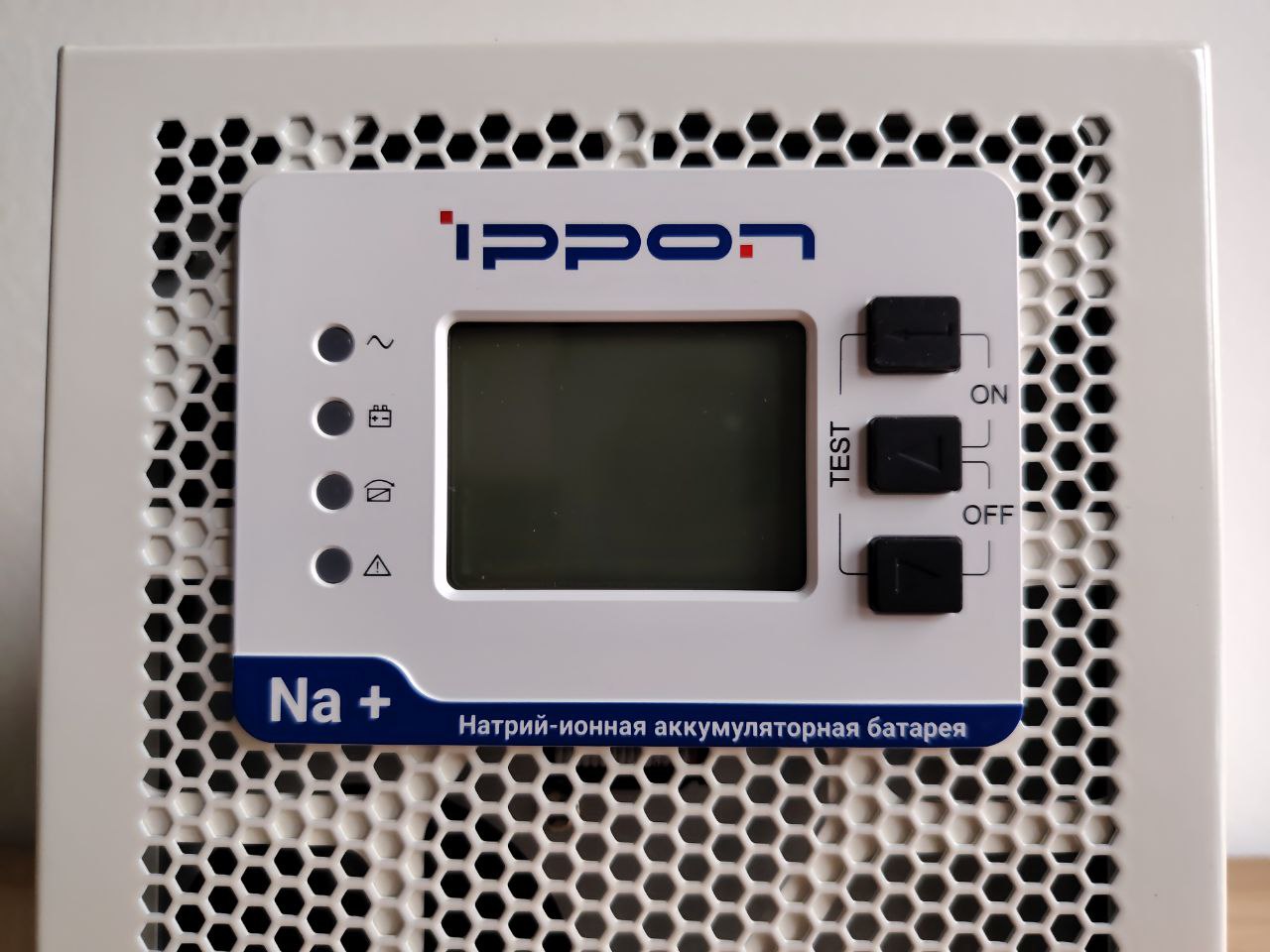

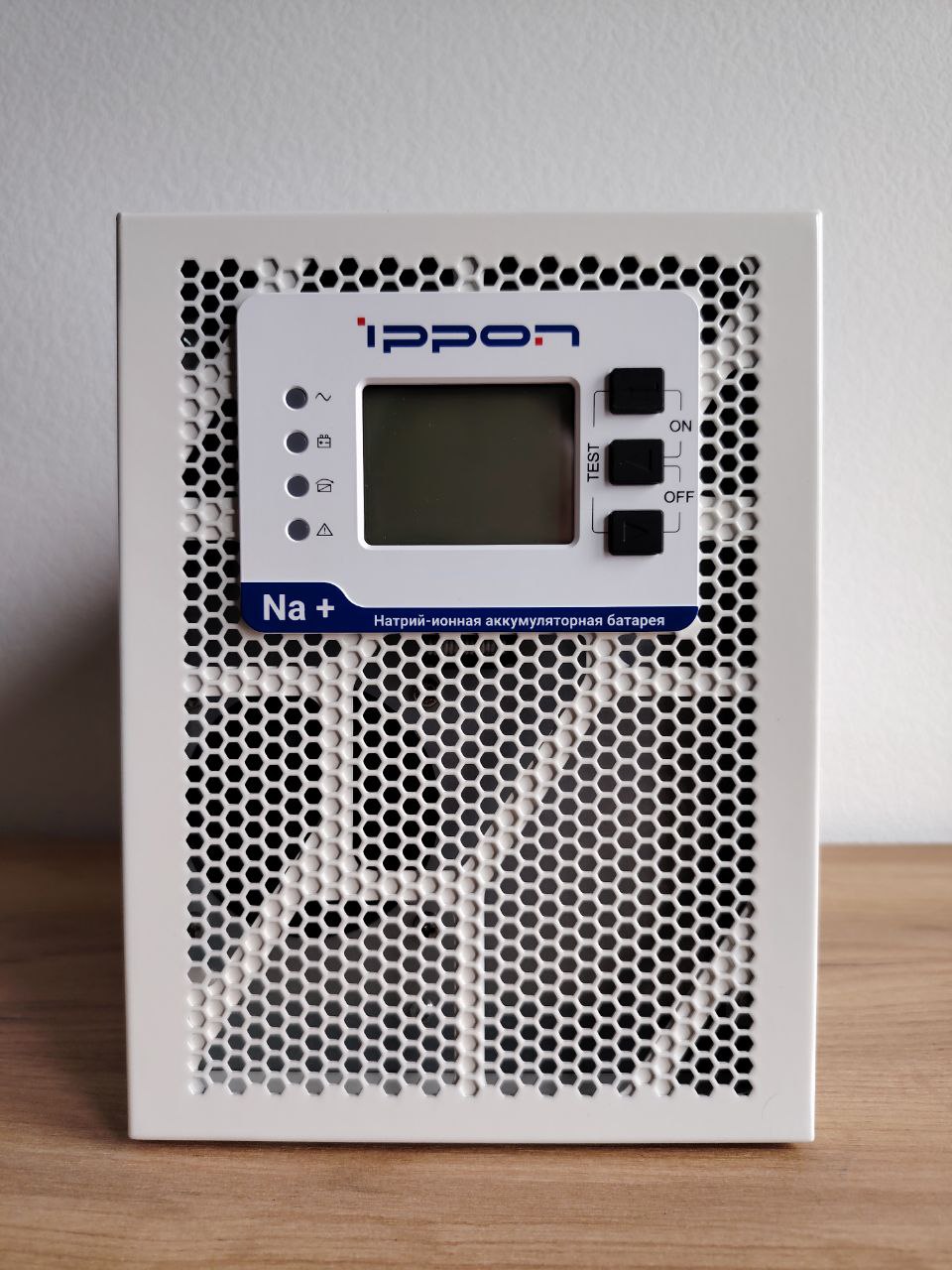

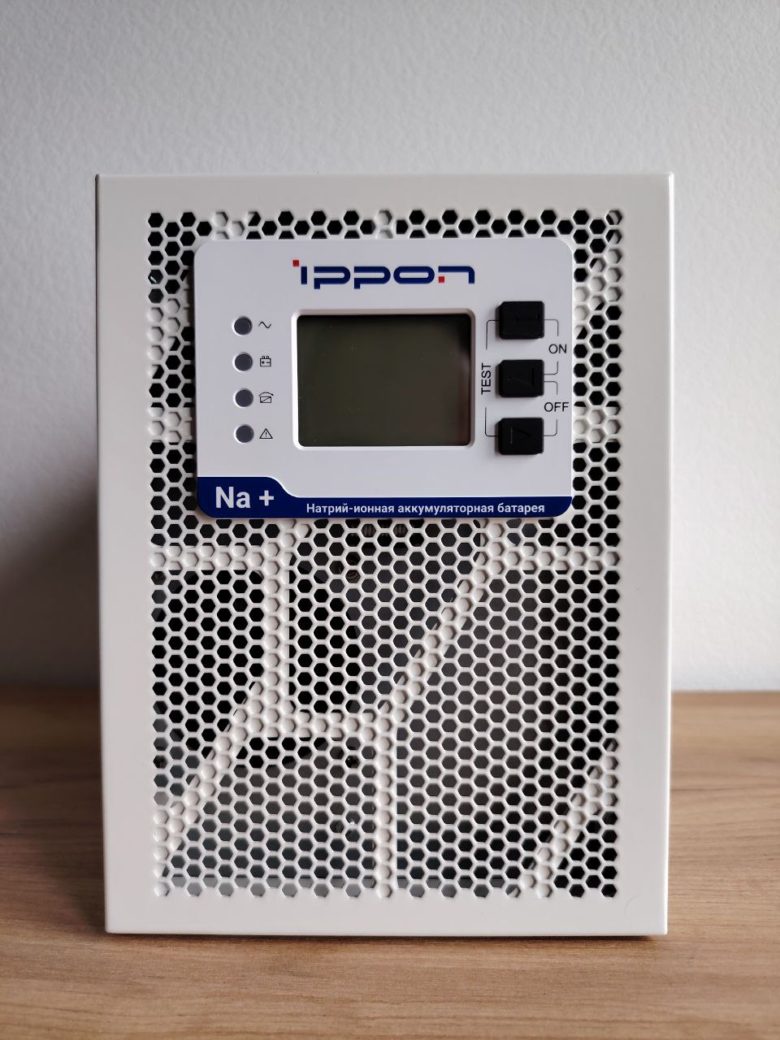

Передняя панель выполнена решетчатой для лучшей вентиляции. На ней закреплена панель управления с ЖК дисплеем, кнопками и индикаторными светодиодами. Верхнюю и боковые стенки прикрывает единый внешний кожух из выкрашенного в белый цвет металла, закрепленный болтами на задней панели. Сама задняя панель, а также дно корпуса изготовлены из оцинкованной стали.

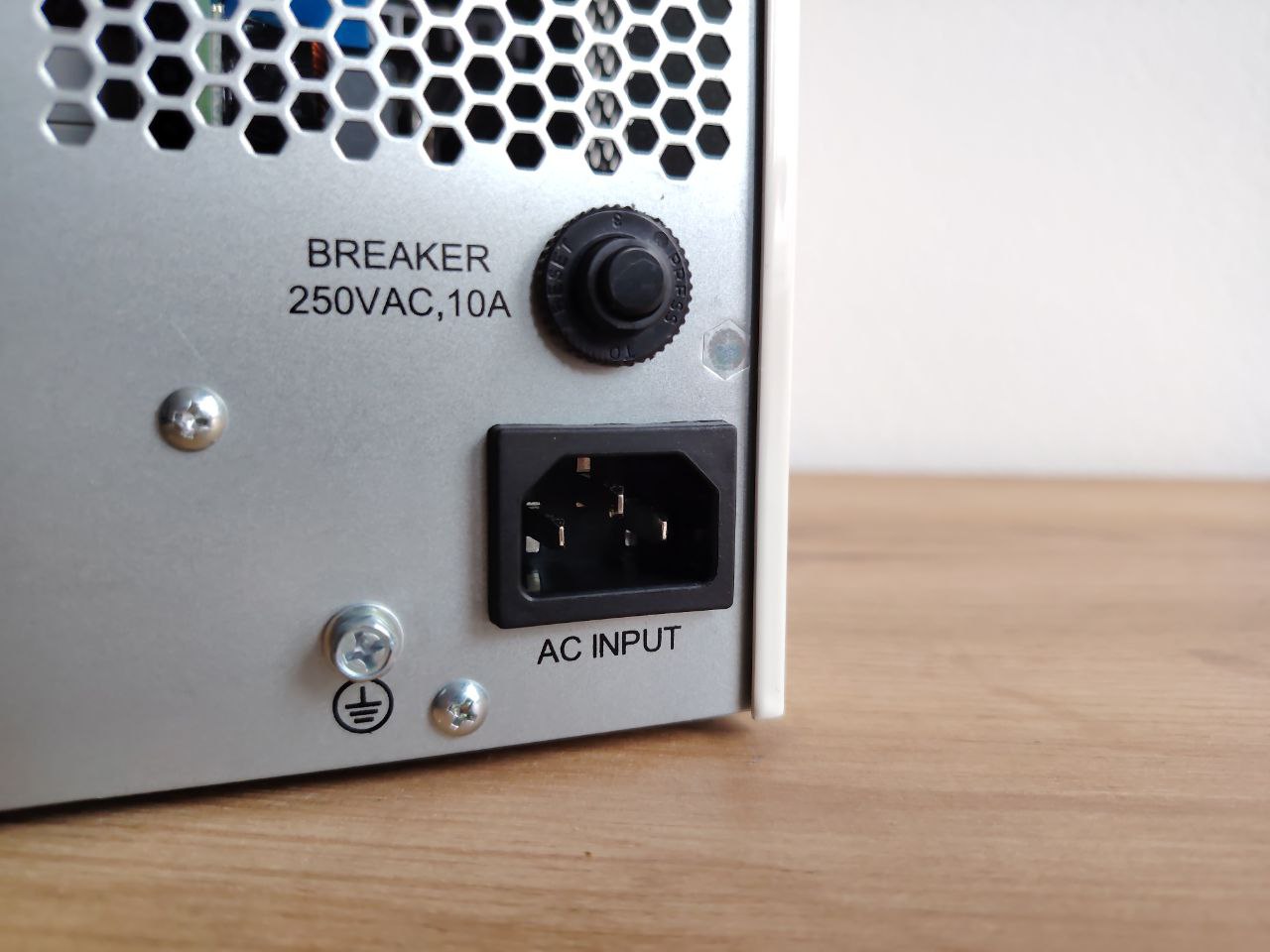

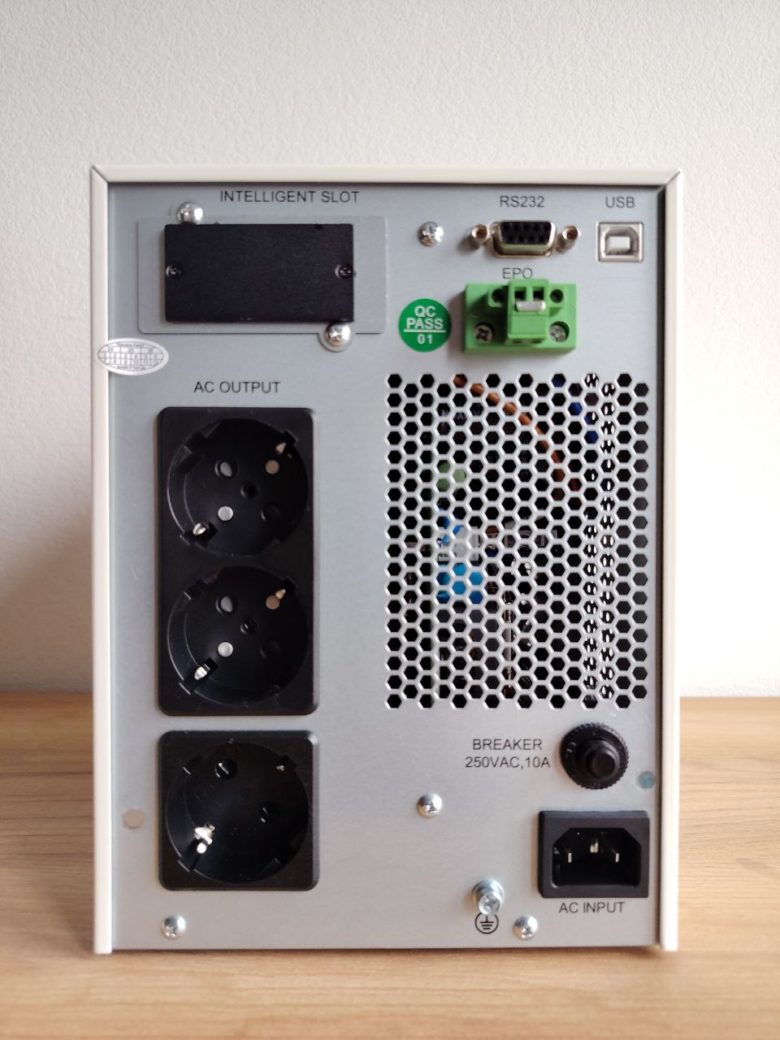

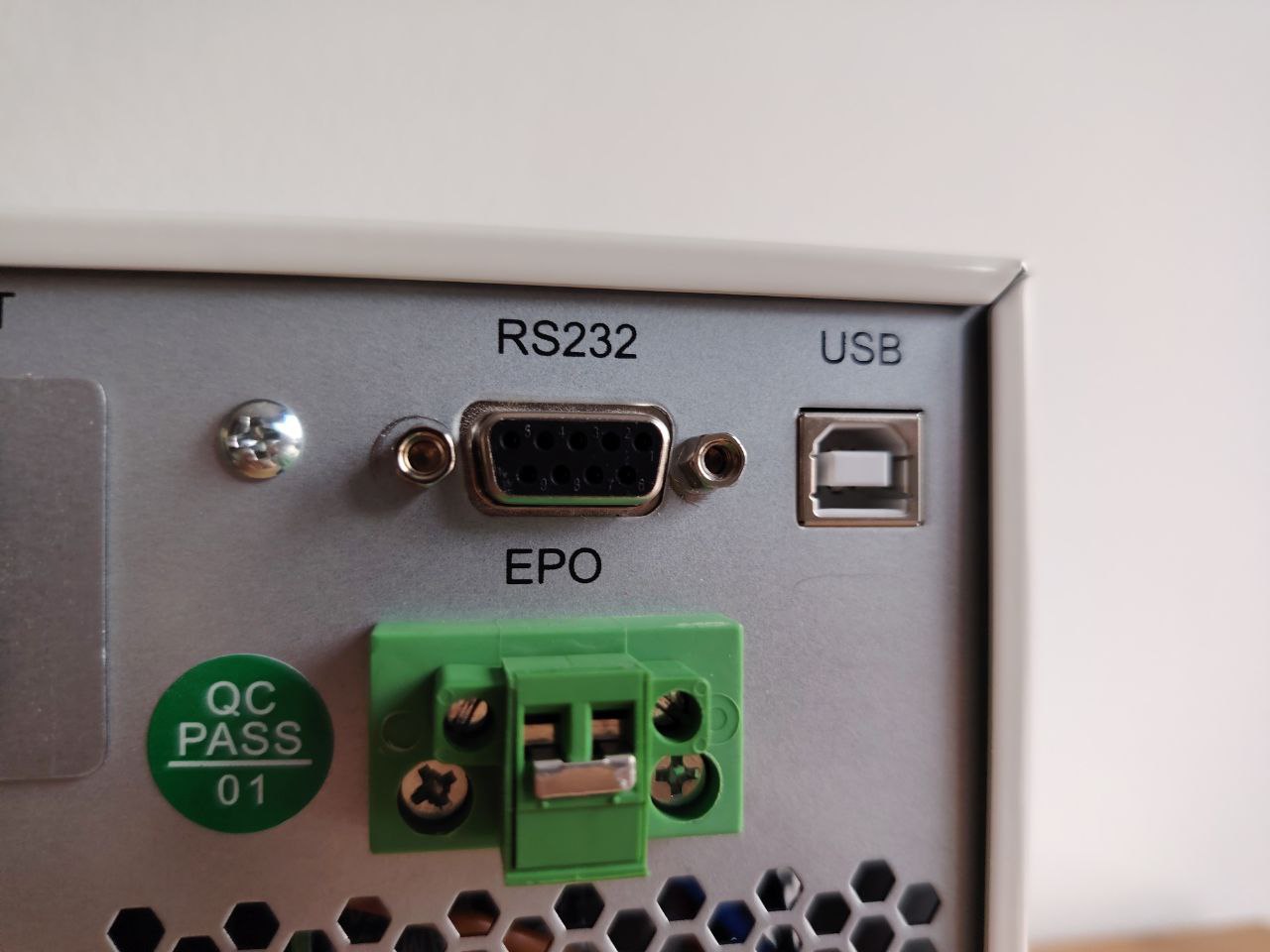

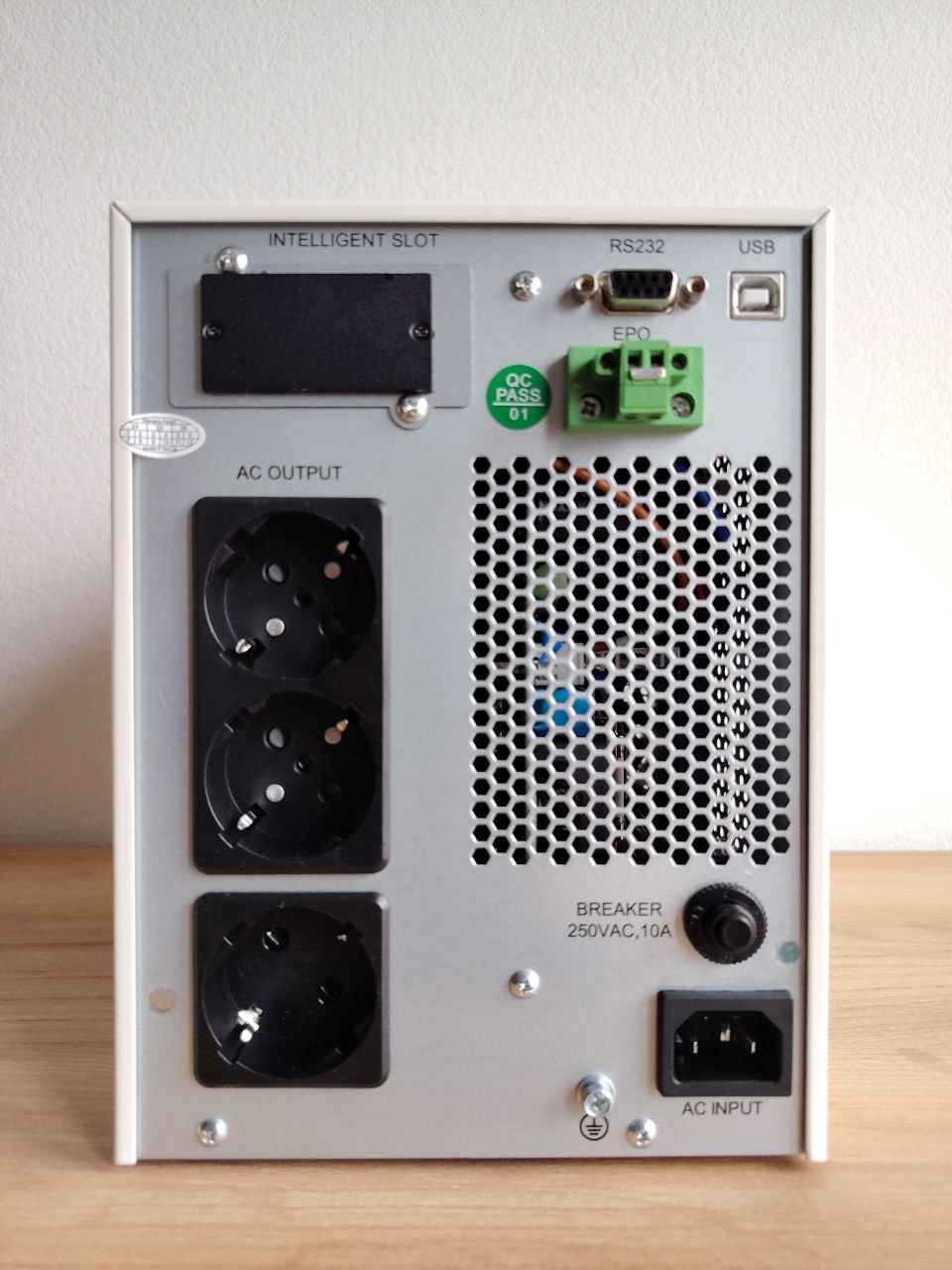

На задней панели расположились все разъемы – три розетки евростандарта для подключения потребителей, вход по питанию формата IEC320 С14 (знакомый всем по компьютерным блокам питания трехконтактный разъём «папа»), порты RS-232 и USB для подключения к ПК и управления, «умный слот» для установки платы удаленного управления через SNMP или «сухих контактов», и разъем для подключения устройства аварийного отключения питания EPO. Также сзади находятся защитный предохранитель и болт для соединения с шиной заземления.

Особенности и впечатления

Главная особенность серии ИБП Ippon Na+ — это, конечно, применение натриевых батарей. От традиционных свинцово-кислотных они отличаются большее высокой плотностью энергии и скоростью заряда, лучшей надежностью (увеличенное число циклов заряда-разряда), устойчивостью к низким температурам, удобством обслуживания и хранения (не надо подзаряжать при длительном хранении), а также большей экологичностью за счет отсутствия в составе токсичных веществ, опасных кислот и тяжелых металлов.

В модели TAE 1000 используются 3 батареи с напряжением 12В и током 4.8А. Их достаточно для обеспечения выходной мощности до 1000 ВА, о которой можно догадаться по названию модели – это полная мощность ИБП, которая может передаваться потребителям. Потребляемая от сети активная мощность составляет 1000 Вт – то есть коэффициент мощности равен единице, о чём сообщает одна из пиктограмм на упаковке.

Форма выходного сигнала – чистая синусоида. Для непритязательных блоков питания рядовых ПК это не так важно, но очень актуально для чувствительной техники – бюджетные источники бесперебойного питания могут выдавать выходной сигнал в виде ступенчатой аппроксимации, которая может привести к её повреждению.

Помимо модели TAE 1000 в составе линейки есть модификации на 2000 и 3000 Вт – помимо мощности они отличаются размером и количеством розеток. Кроме того, выпускается линейка с обозначением TA, где вместо розеток евростандарта используются выходы IEC320 С13 (трехконтактная «мама»).

Ippon Na+ TAE 1000 – это устройство полупрофессионального класса, и в отличие от «бытовых» ИБП, он начинает работать сразу при включении в сеть, шумно крутя вентилятором. Достаточно включить нагрузку в имеющиеся розетки, и на нее будет подаваться питание – это так называемый режим байпаса с питанием в обход ИБП.

Одна из особенностей заключается в том, что при наличии сетевого питания выключить бесперебойник «совсем» нельзя – он в любом случае будет работать в режиме байпаса с достаточно ощутимым шумом вентилятора и периодическим попискиванием. Этим обусловлено важное ограничение для домашнего применения – жить под постоянный шум и писк по душе далеко не каждому, поэтому нужно либо отключать устройство от сети при каждом выключении ПК, либо подключить его через удлинитель или сетевой фильтр с размыкателем.

Включение ИБП при наличии сетевого питания означает переключение на инверторный режим – устройство выдает стабилизированное напряжение заданной амплитуды и частоты, а также перестает пищать, хотя вентилятор всё равно работает – принудительное охлаждение повышает надежность, но вместе с ней и уровень шума.

Отключение от электросети переводит устройство в режим питания от батареи. Меняется индикация, появляется звуковой сигнал, а у пользователя есть ограниченное время, чтобы сохранить данные и корректно завершить работу компьютера или отключить другие подключенные к ИБП устройства – от 21,5 мин при 30% нагрузке до 4,5 мин при 100%.

Также отмечу наличие экономичного режима, который минимально «напрягает» батарею – когда в сети всё в порядке, устройство работает в режиме байпаса, но при отключении питания или каких-либо серьезных отклонениях сразу же включается инвертор. Предусмотрено несколько схем защиты. В частности, ИБП защищен от короткого замыкания и перепадов напряжения автоматическим выключателем на входе, а при перегрузке отрабатывает электроника, через некоторое время переводя питание на байпас. То есть бесперебойник может выдержать кратковременные скачки нагрузки, но при длительной перегрузке отключается во избежание повреждения оборудования

Управление и индикация

Всё управление реализовано на трех кнопках справа от дисплея и их комбинациях. Для включения нужно нажать комбинацию, которая подведенными к кнопкам линиями обозначена как On, для выключения – Off, также предусмотрено тестирование – кратковременное принудительное переключение на батарею в целях проверки ее работоспособности.

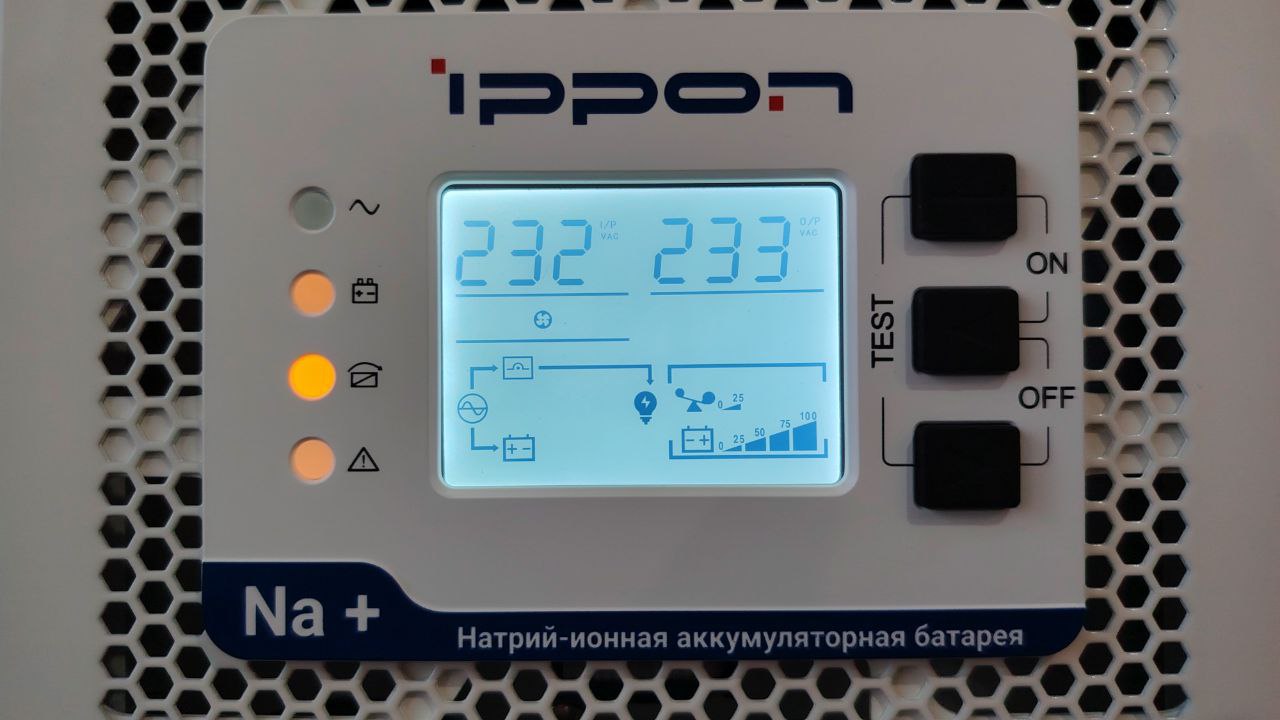

Слева от дисплея расположились индикаторные светодиоды, отвечающие за сигнализацию о режимах работы – сверху вниз это обозначенные пиктограммами индикаторы режима инвертора, батареи, байпаса, а также наличия неисправности. Работа в режиме инвертора означает формирование выходного сигнала электроникой ИБП, батарея – собственно, питание от батареи, байпас – передачу питания напрямую от сети, неисправность – какую-то ошибку.

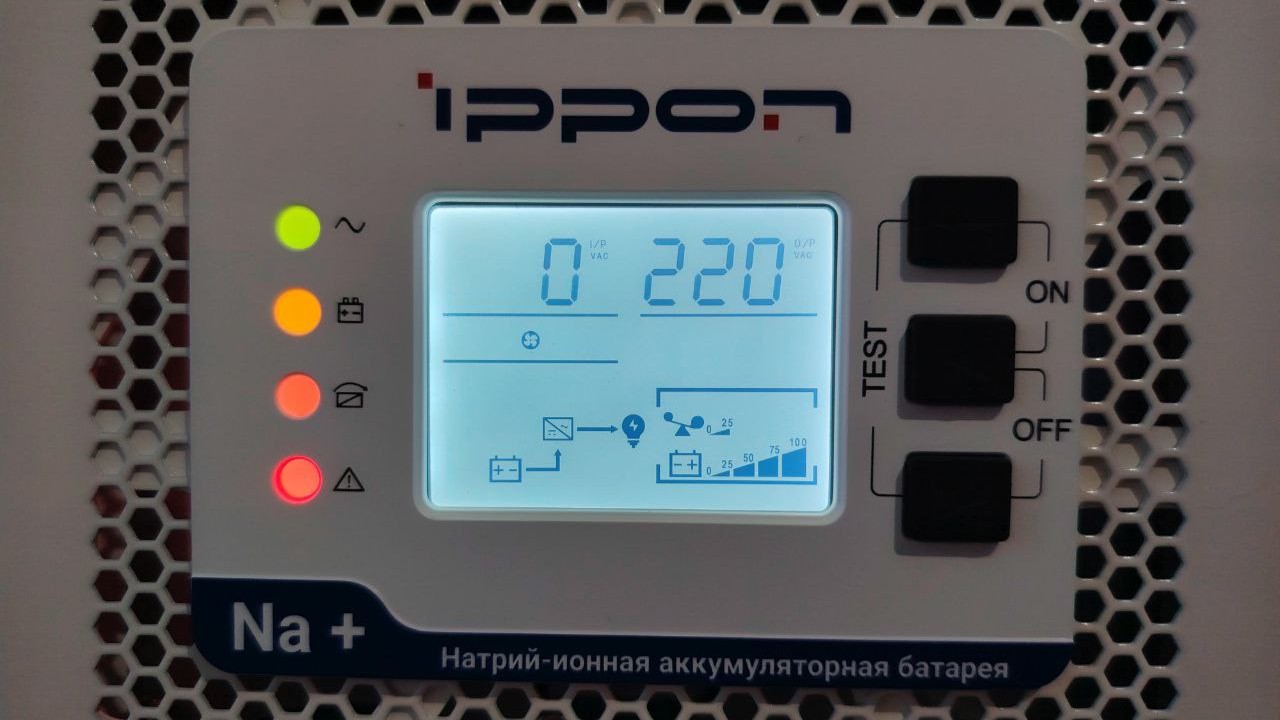

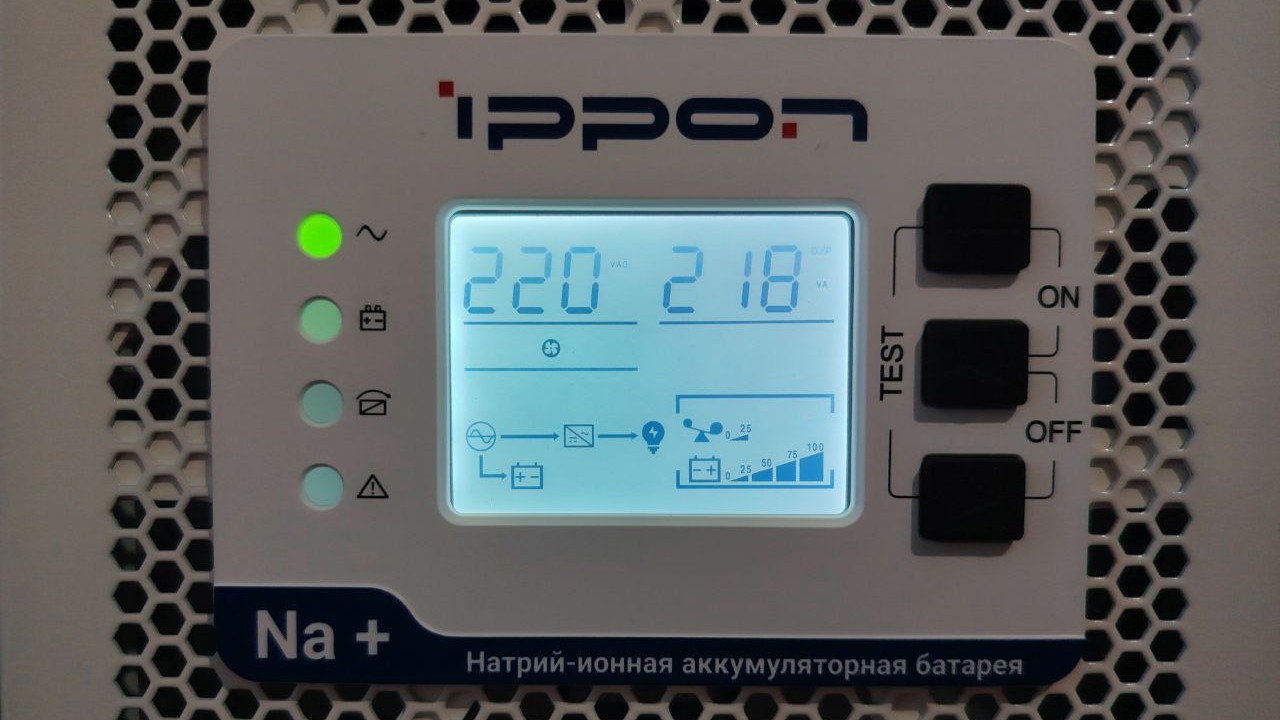

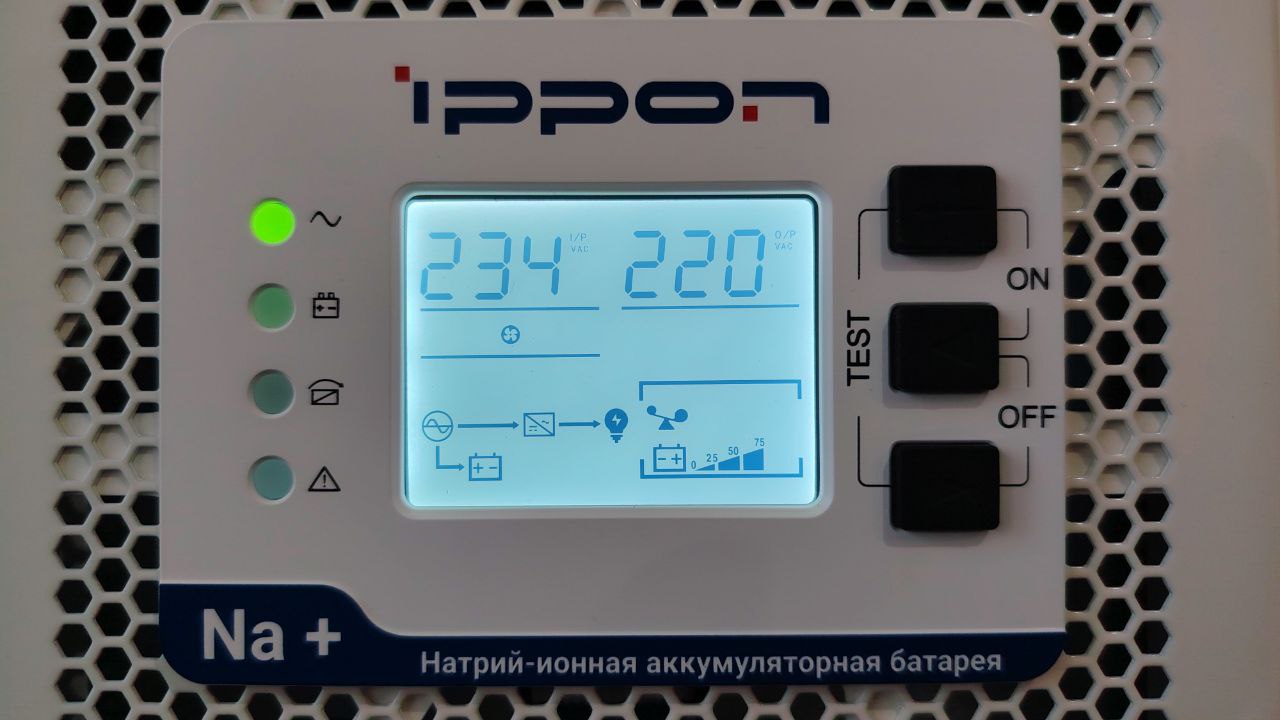

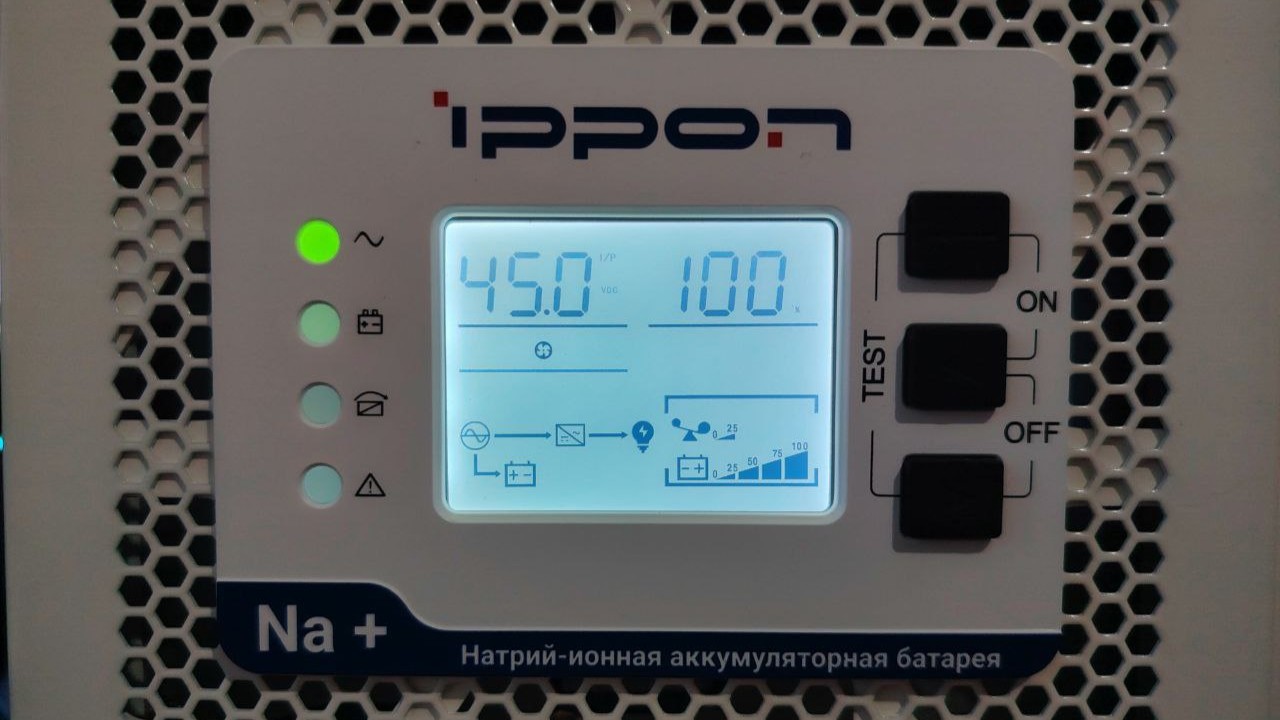

Дисплей четкий и информативный, изображение тёмное на светлом фоне. Он разделен на два цифровых поля, по умолчанию отображающих входное и выходное напряжение, поле значков (отключение звука, работа вентилятора, режим настройки, экономичный режим, режим технического обслуживания), а также поля текущей схемы работы ИБП (в пиктограммах и стрелочках), и уровней нагрузки и заряда батареи, также отображаемых в виде пиктограмм. Отдельно выделен значок неисправности в виде традиционного треугольника с восклицательным знаком.

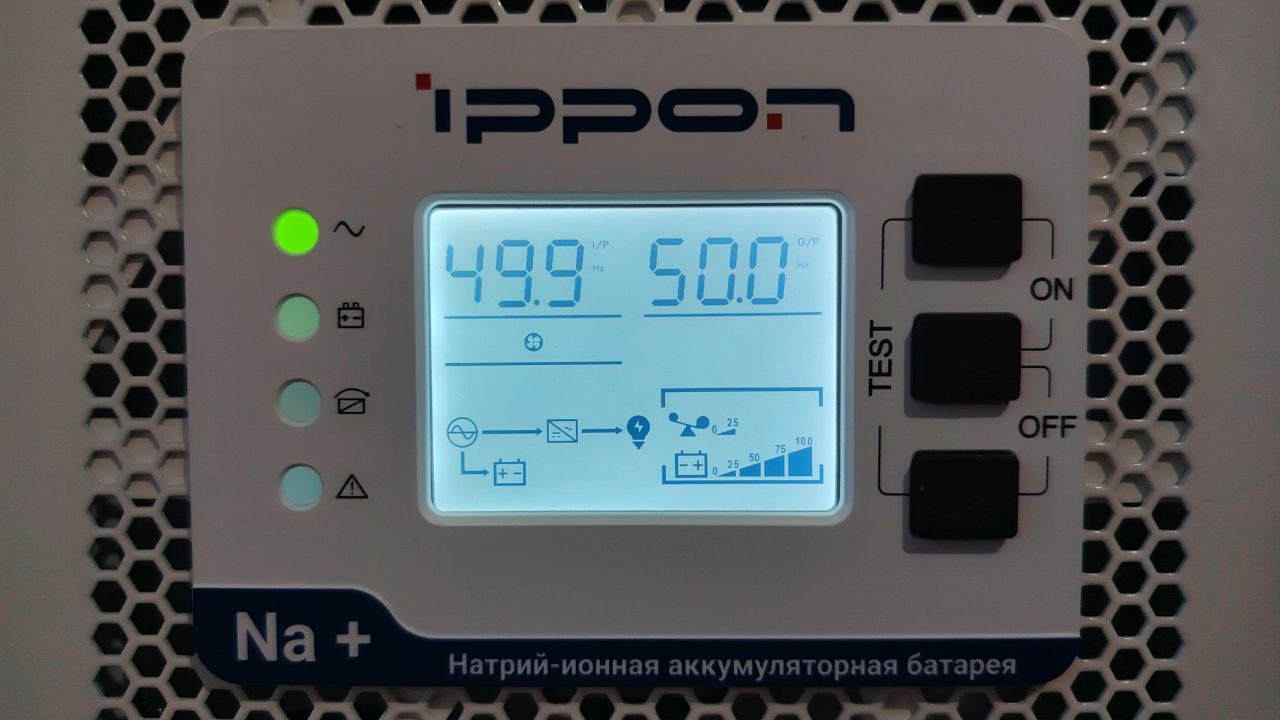

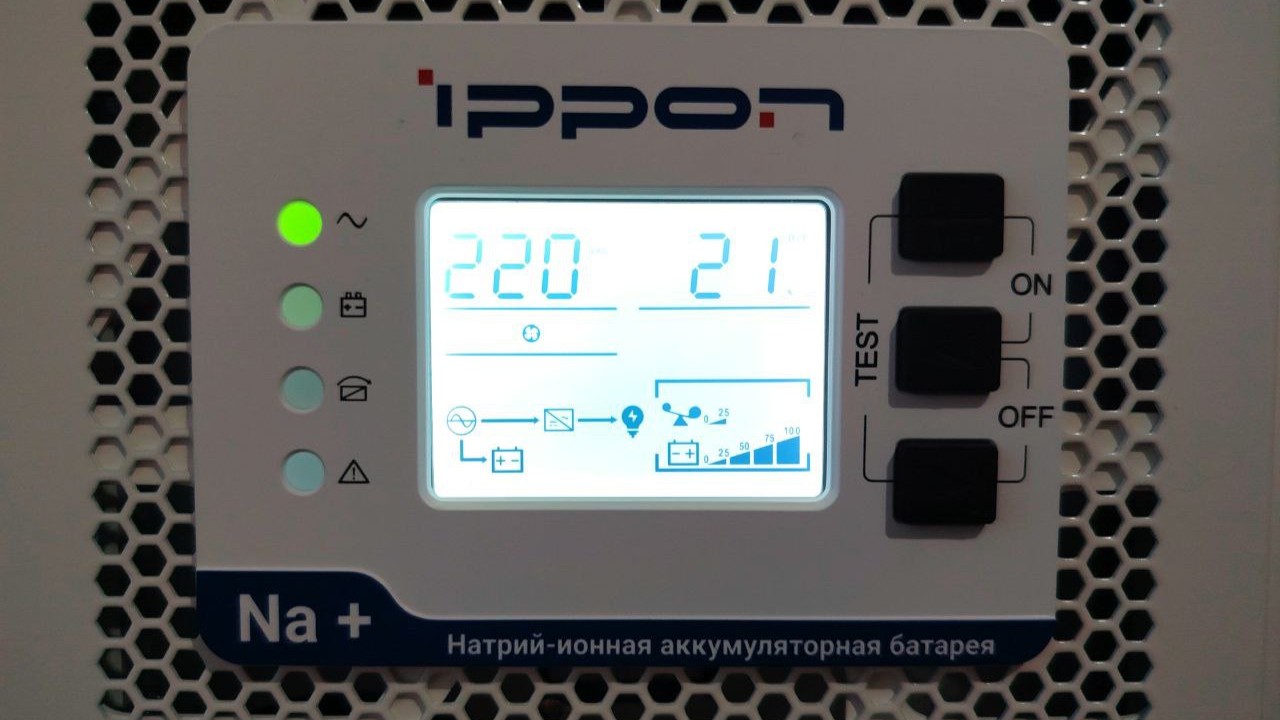

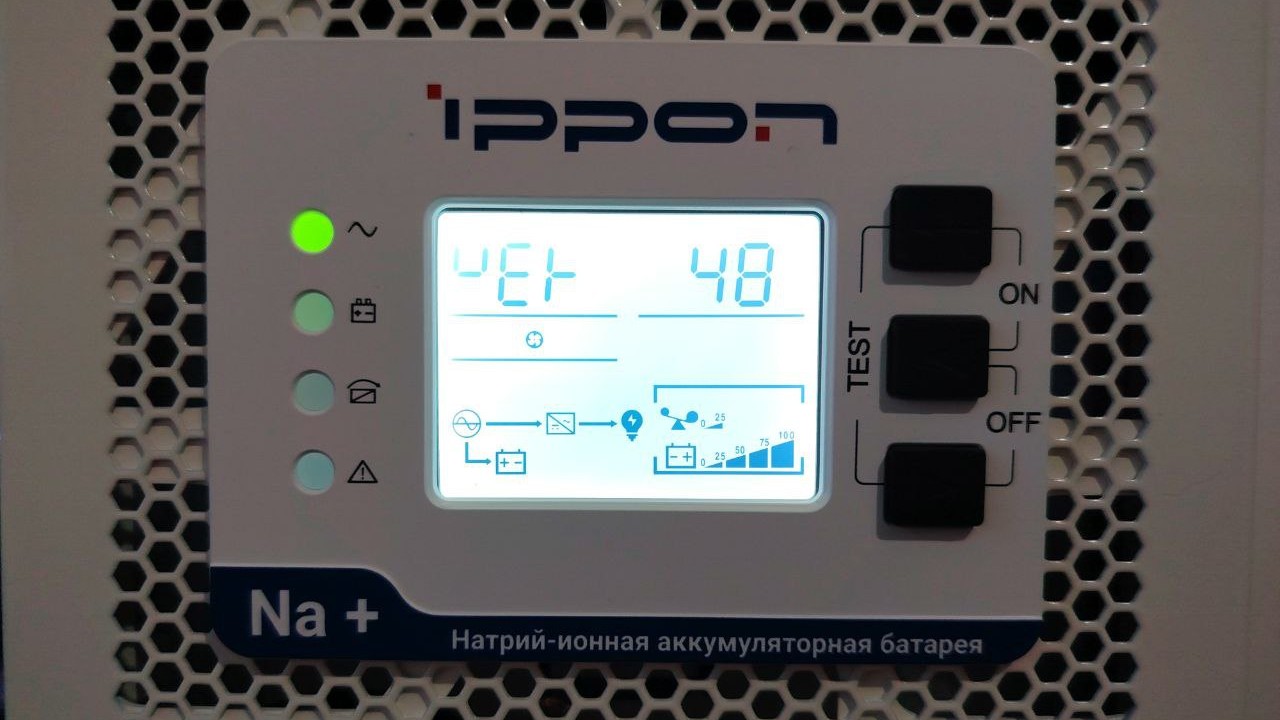

Доступно отображение различных данных о работе ИБП, разделенных на несколько страниц. Их можно перелистывать их кнопками со стрелками, либо включить режим автоматического перелистывания. Помимо напряжения на входе и выходе можно посмотреть входную и выходную частоту, напряжение и уровень заряда батареи, выходное напряжение с активной и полной выходной мощностью, процент нагрузки, количество подключенных батарей, версию системного ПО, а также номер ошибки, если зафиксирована неисправность.

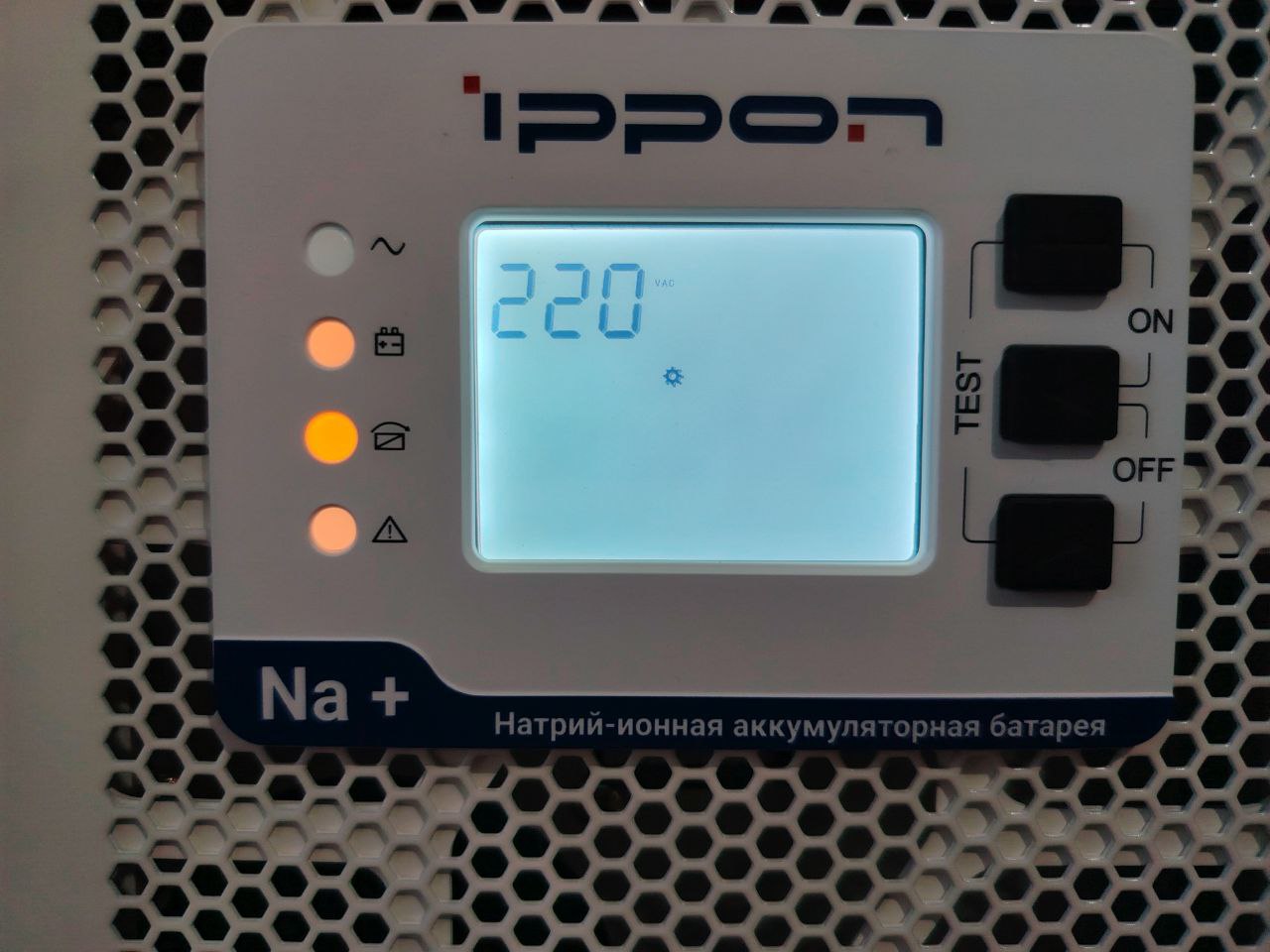

В режиме байпаса доступно меню настроек. Однако по умолчанию там можно выбрать только выходное напряжение (208, 220, 230, 240В) и частоту (50/60 Гц), а также настроить сигнализацию неправильного подключения нулевого и фазного проводов. Для более продвинутых настроек нужно перейти в экспертный режим (переход также осуществляется в меню настройки). Навигация и выбор вполне интуитивные, используются кнопки на панели управления – две стрелки и ввод.

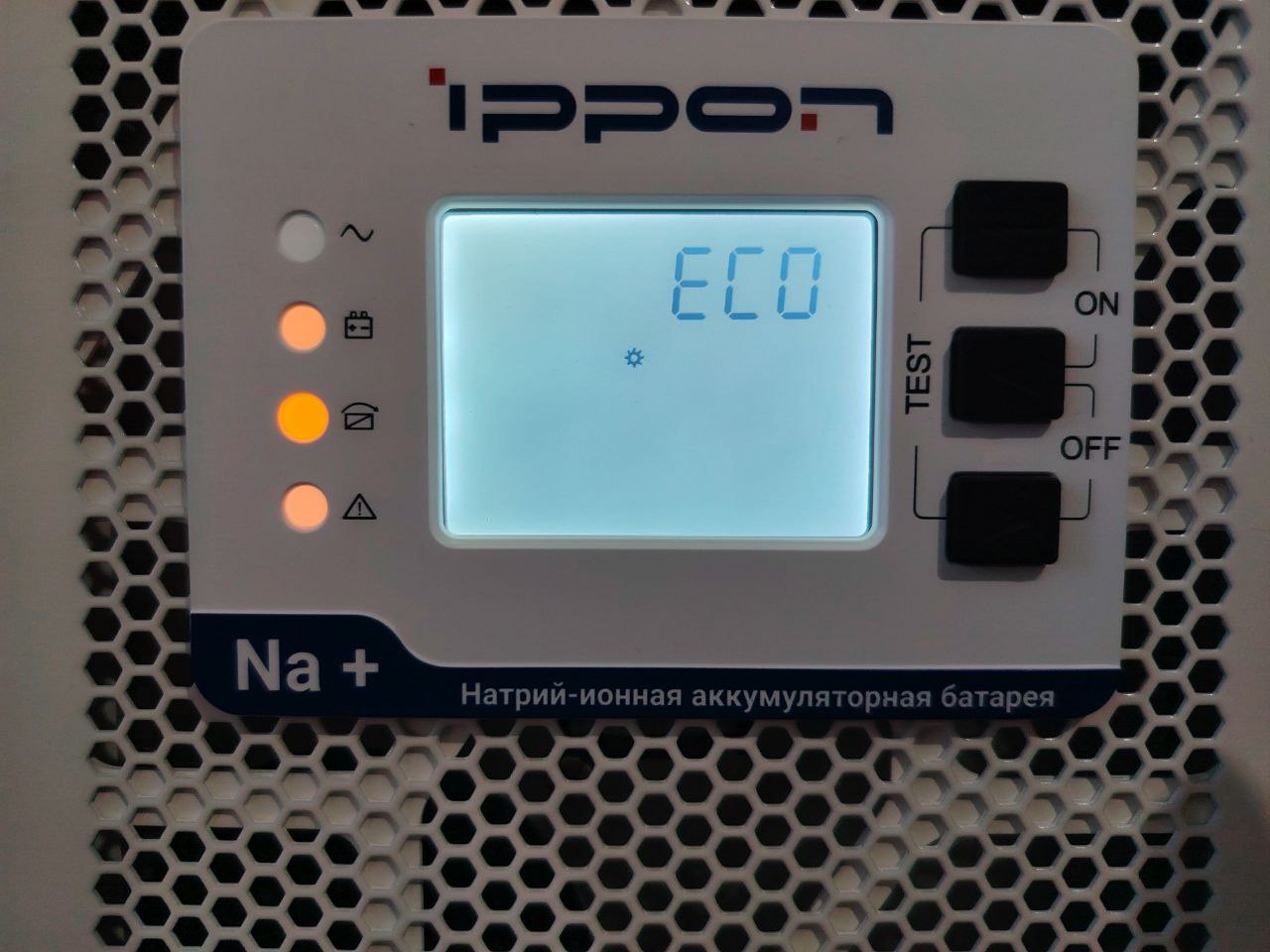

В экспертном режиме настроек пользователь может установить предельное значение низкого заряда батареи, задать работу в экономичном режиме, настроить аварийное дистанционное отключение питания, количество подключенных батарей, зарядный ток, а также задать запрет байпаса для подключения особо чувствительных потребителей или перейти в режим работы от генератора, расширяющий допустимые колебания входного сигнала, чтобы ИБП не выдавал ошибку при питании от портативных электростанций.

Для ситуаций, когда бесперебойник не находится на виду, распространенных при использовании профессионального оборудования, предусмотрена звуковая индикация. В режиме байпаса устройство издает писк раз в две минуты, при переходе батареи – раз в четыре секунды, а когда уровень заряда падает до критического значения, сигнал начинает звучать каждую секунду. Аналогичным образом осуществляется звуковая сигнализация перегрузки, а при отказе писк становится непрерывным. Если же ИБП всегда у вас перед глазами, сигнализацию можно и отключить – всё в любом случае отображается на дисплее и индикаторах.

Источник бесперебойного питания можно подключать к ПК через порты USB или RS-232 – профессиональное оборудование часто отличается консерватизмом и поддерживает старые стандарты. Поддерживается управление через приложение – производитель рекомендует UPSilon 2000, для которого в комплекте есть небольшая листовка с серийным номером. Это достаточно старая, но функциональная программа для управления ИБП, не привязанная к бренду и работающая по стандартным протоколам, поэтому при желании можно использовать любой другой софт.

Вердикт

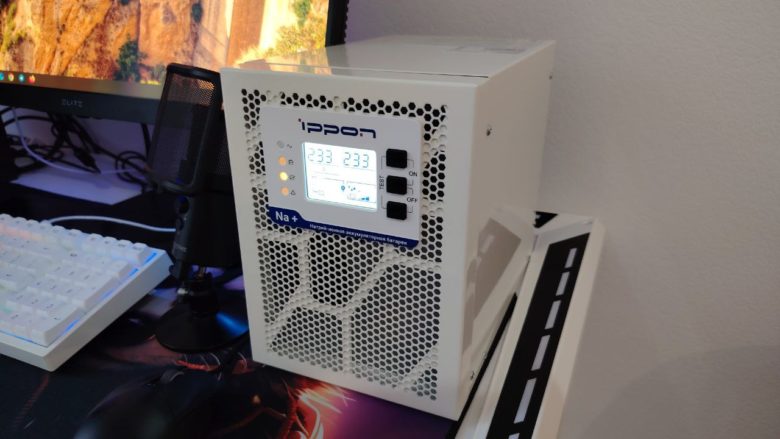

Ippon Na+ TAE 1000 – это качественный источник бесперебойного питания, способный обеспечить защиту даже самого чувствительного оборудования, что явно избыточно для рядового игрового компьютера. Он прекрасно подойдет для домашнего сервера, сетевой инфраструктуры или критически важной бытовой техники, например, систем водоочистки и подачи воды. При этом устройство остается дружелюбным к пользователю – разобраться с управлением и настройками не составит труда.

Этот бесперебойник практически лишен недостатков, но в бытовом контексте стоит учитывать два важных нюанса. Это постоянная работа вентилятора с довольно заметным шумом и достаточно внушительный ценник, оправданный для защиты чувствительного оборудования, но не всегда уместный для домашнего применения. В любом случае, решение о приобретении остается за вами.
