Обзор ИБП Ippon Innova TAE 2000 – абсолютная защита вашей системы

Технические характеристики

• Мощность: 2000 ВА (Вт)
• Выходное напряжение: 220/230/240 В
• Форма выходного сигнала: чистая синусоида
• Выходные розетки типа EURO с батарейной поддержкой: 4 штуки
• Время автономной работы при 30% нагрузке: 16,8 мин
• Время автономной работы при 50% нагрузке: 8,2 мин
• Время автономной работы при 70% нагрузке: 5,37 мин
• Время автономной работы при 100% нагрузке: 2,06 мин
• Время заряда: около 8 ч
• Защита от перегрузки в линейном режиме: 30 мин (102%~110%), 10 мин (110%~130%), 30 сек (130%~150%), 20 мс (>150%)
• Защита от перегрузки в режиме работы от батареи: 1 мин (102%~110%), 10 сек (110%~130%), 3 сек (130%~150%), 200 мс (>150%)
• Защита от перегрузки в режиме работы автоматического байпаса: 30 мин (102%~110%), 10 мин (110%~130%), 39 сек (130%~150%), 20 мс (>150%)
• Виды защиты: от короткого замыкания, от перегрузки
• Поддерживаемые операционные системы: Windows, Linux, Unix, FreeBSD
• Особенности ИБП: поддержка SNMP
• Интерфейсы: EPO, RS-232, USB, поддержка SNMP
• Размеры: 395x145x225 мм
• Вес: 15 кг

Конструкция и интерфейсы ИБП

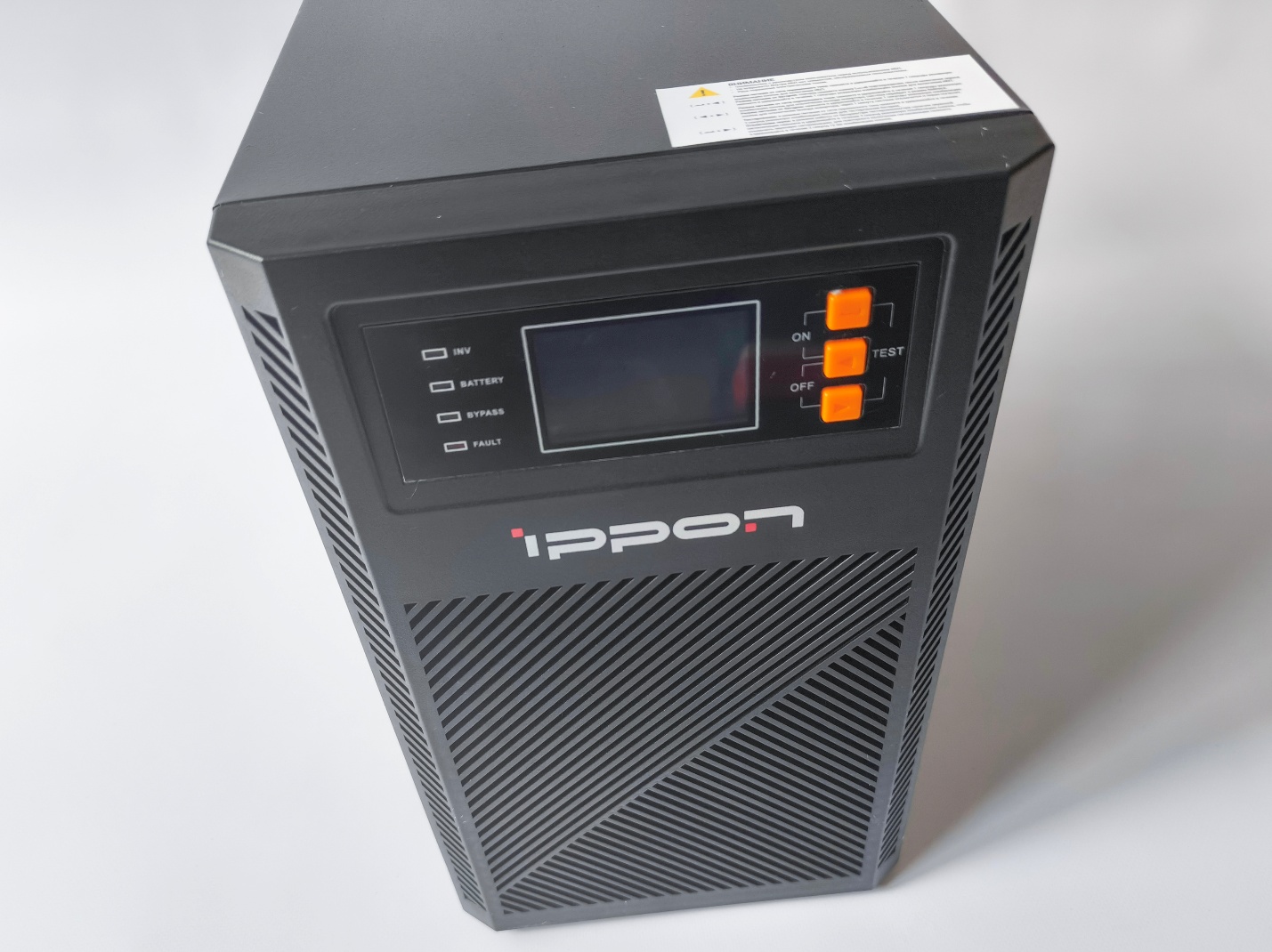

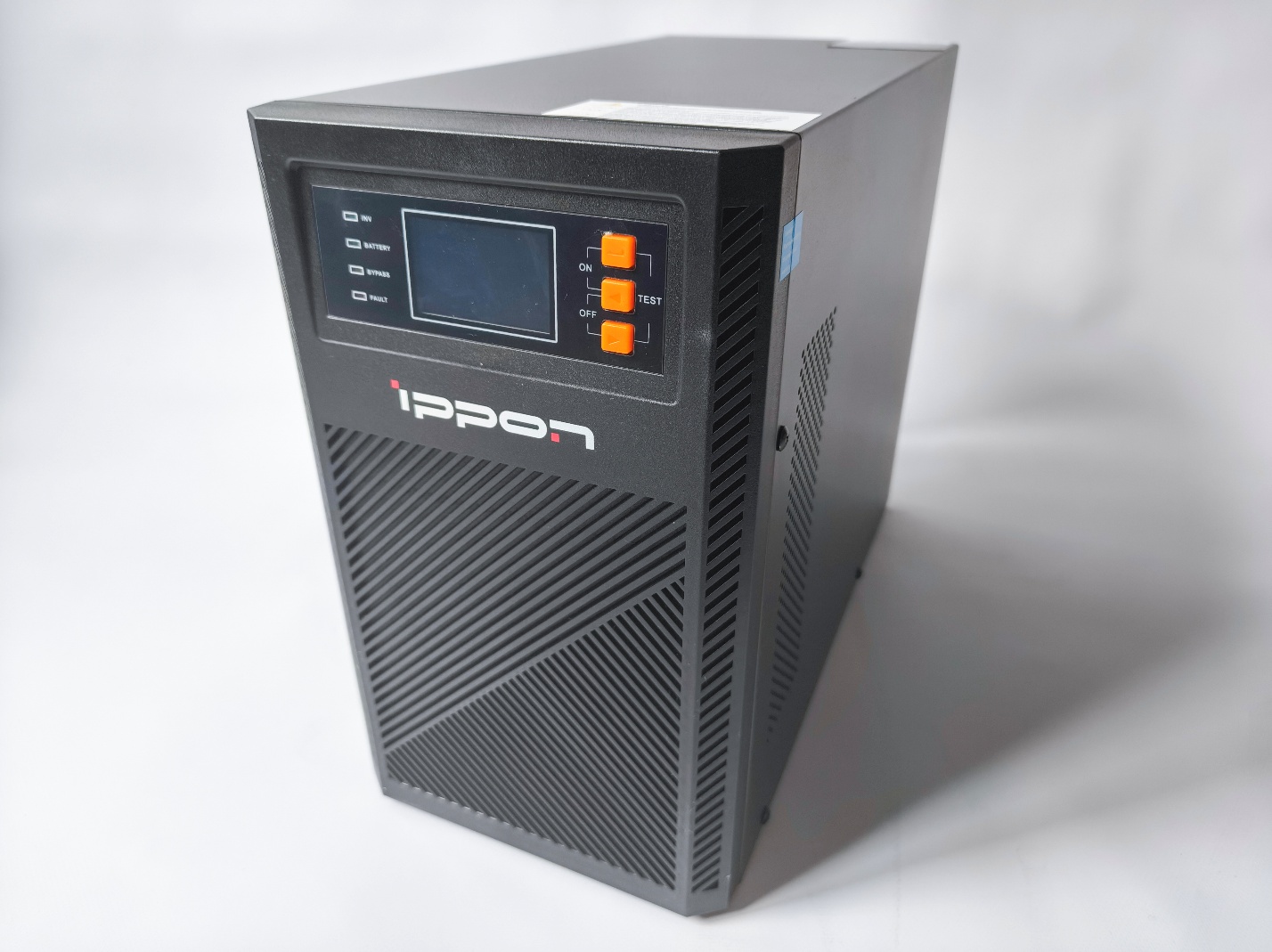

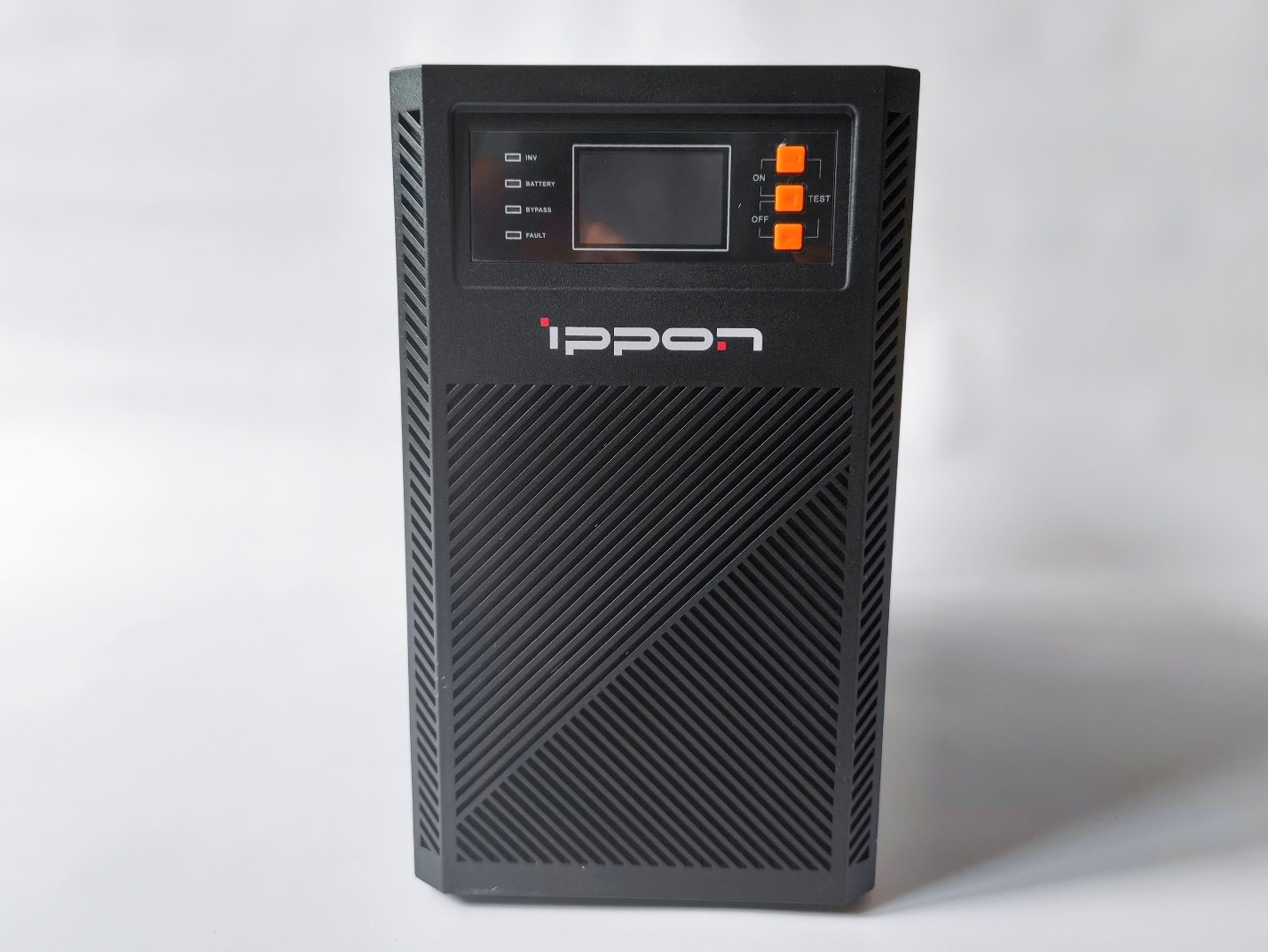

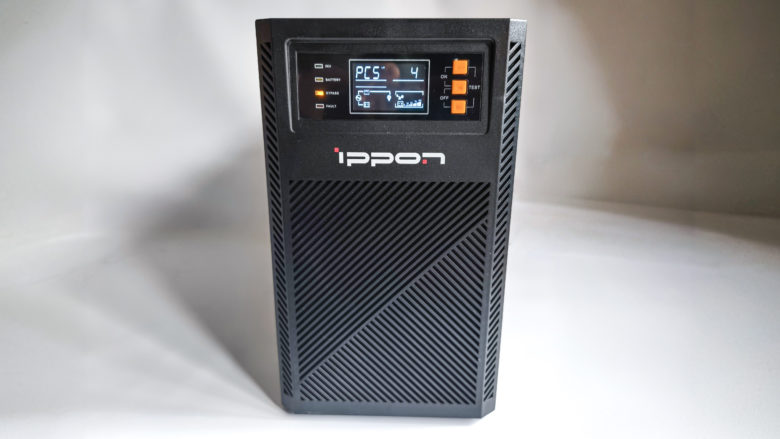

Визуально Ippon Innova TAE 2000 напоминает старые системные блоки – еще тех времен, когда они были глухими, без всех этих витринных изысков. Передняя панель из черного матового пластика. Длинные вентиляционные прорези занимают практически всю ее поверхность. Вентиляция также предусмотрена на металлических «боках» ИБП и на задней стенке.

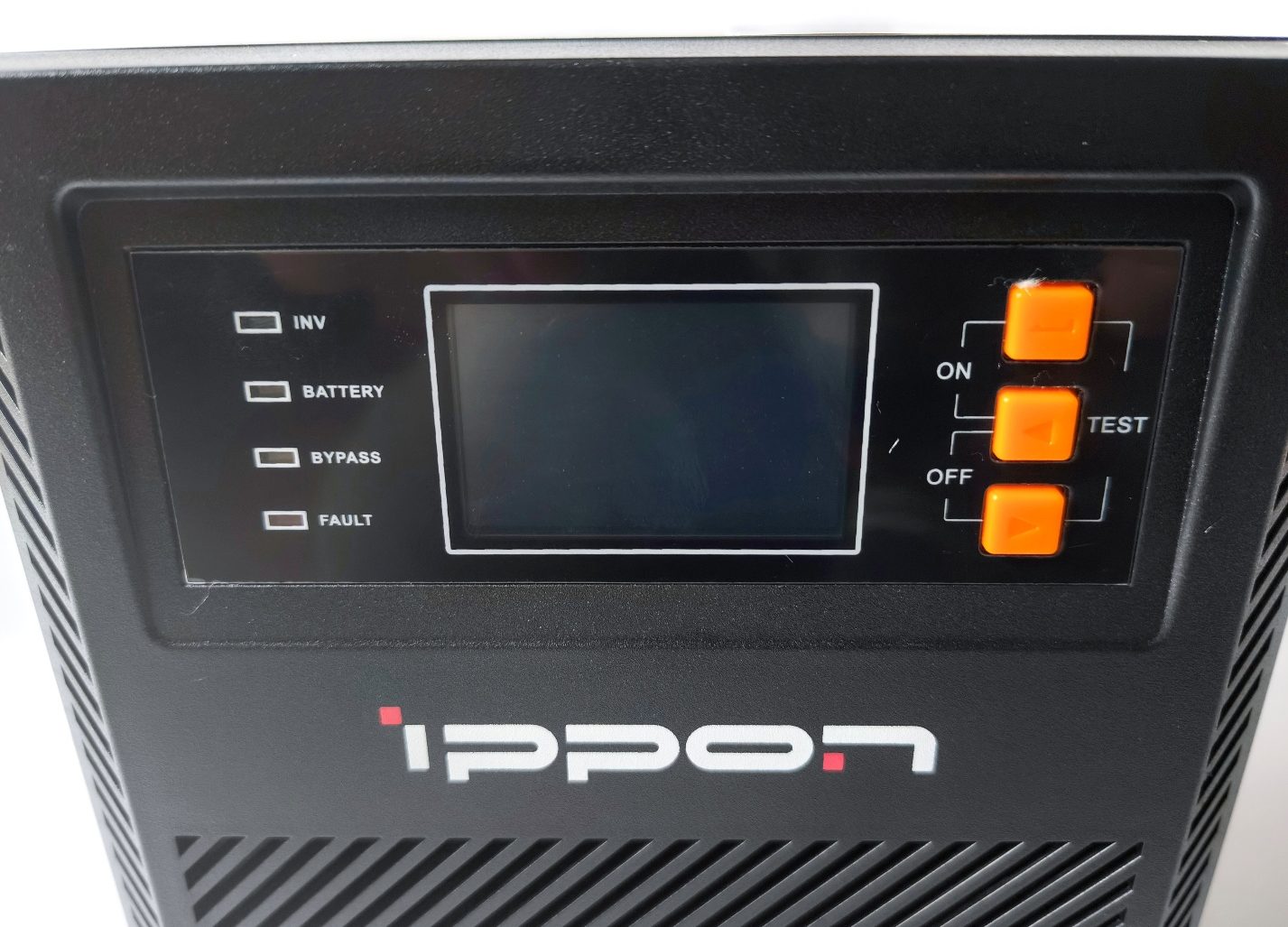

В верхней части передней панели сосредоточены все элементы управления и отображения информации. Здесь находится небольшой ЖК-экран и блок кнопок. Экран выводит ключевые рабочие параметры. С его помощью пользователь может отслеживать состояние устройства в реальном времени.

Слева от дисплея размещена колонка световых индикаторов. Они дублируют самые важные статусы и позволяют быстро понять, в каком режиме находится ИБП. Справа расположены функциональные кнопки. Это основные элементы управления, которые позволяют включить или выключить устройство, провести тестирование, перевести его в беззвучный режим, изменить режимы работы и зайти в меню для более тонких манипуляций.

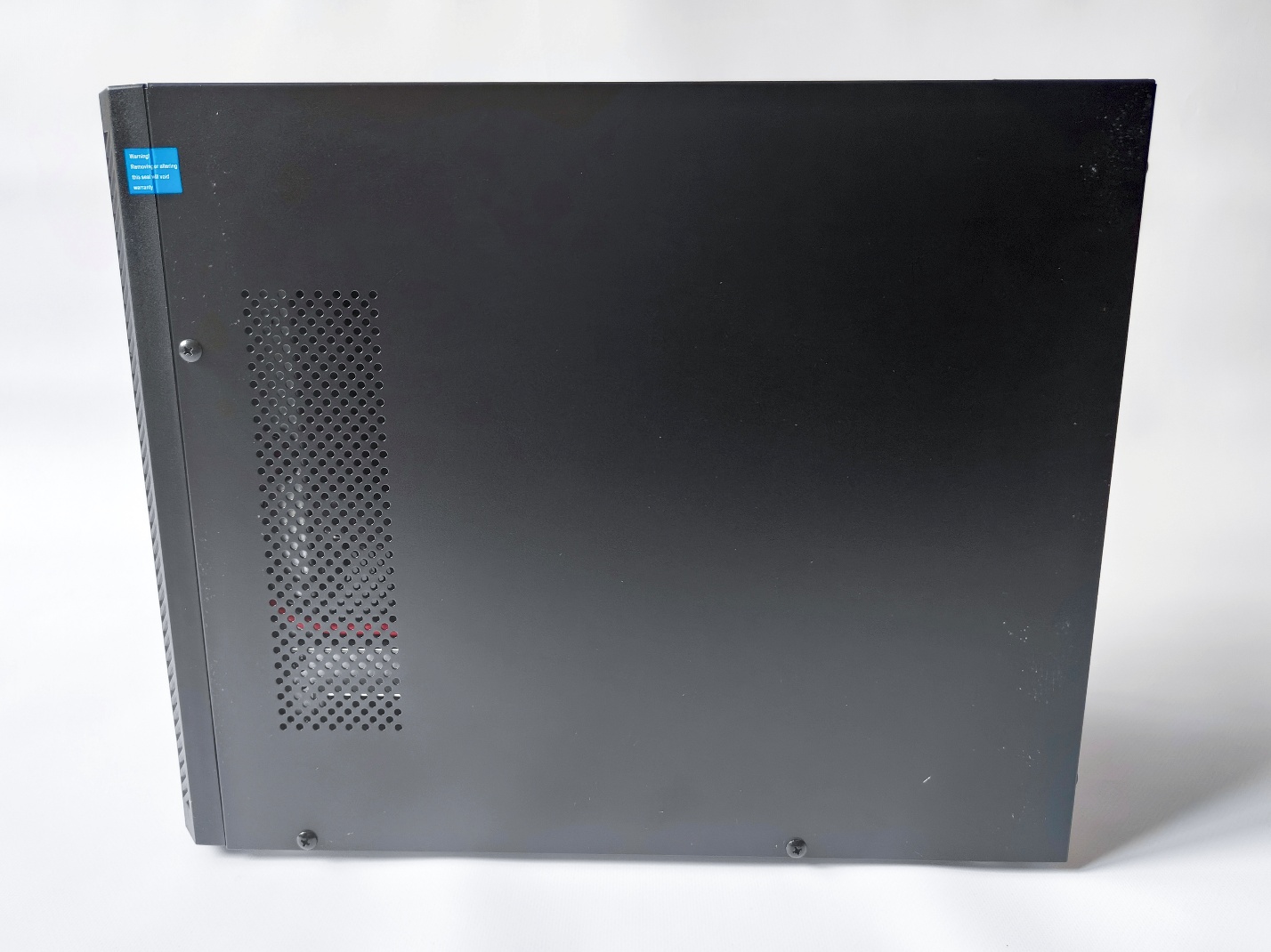

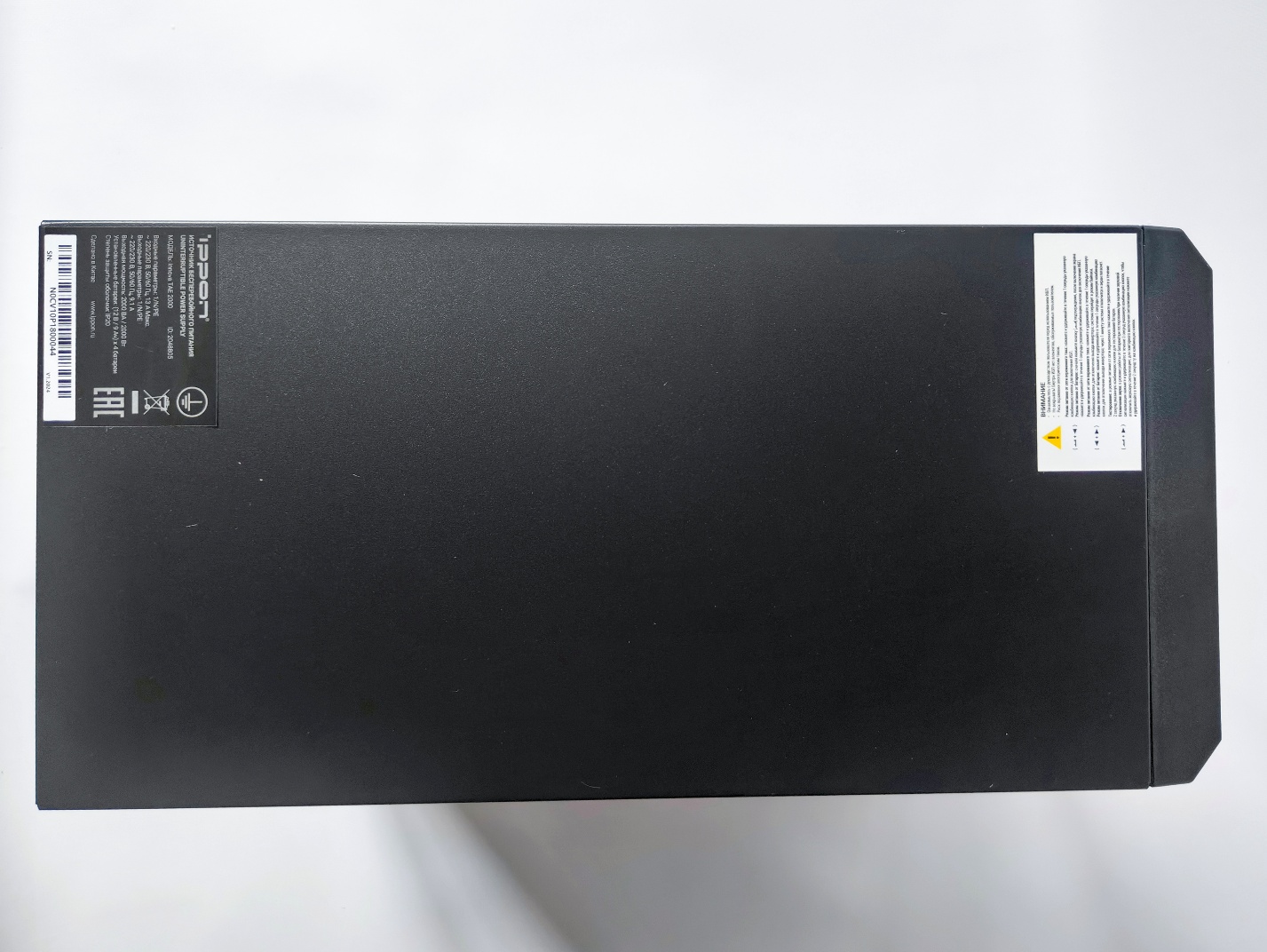

Сам ИБП имеет габариты 395 на 145 на 25 миллиметров, что тоже придает ему схожесть с корпусом ПК, а весит устройство около 15 килограммов. Это немало, но такие параметры обусловлены наличием мощных батарей. К тому же важно, чтобы устройство оставалось устойчивым на поверхности, даже если рядом много кабелей или оборудование тесно стоит друг к другу.

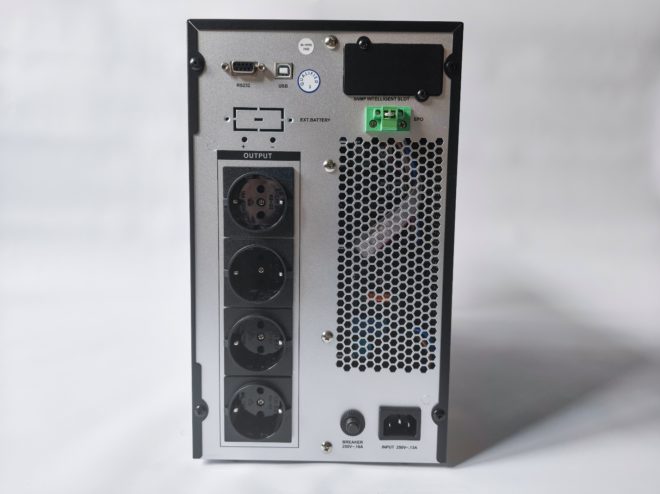

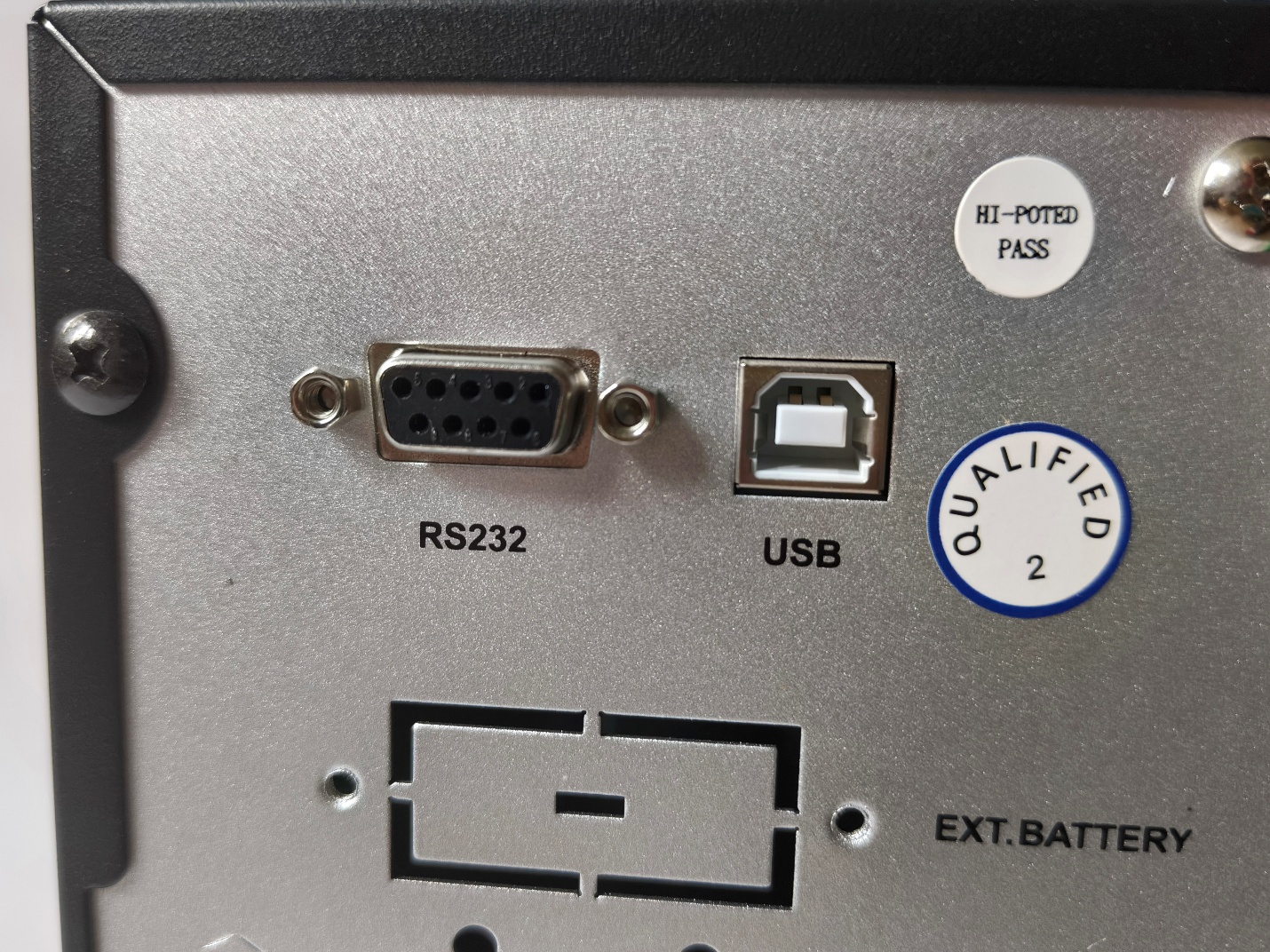

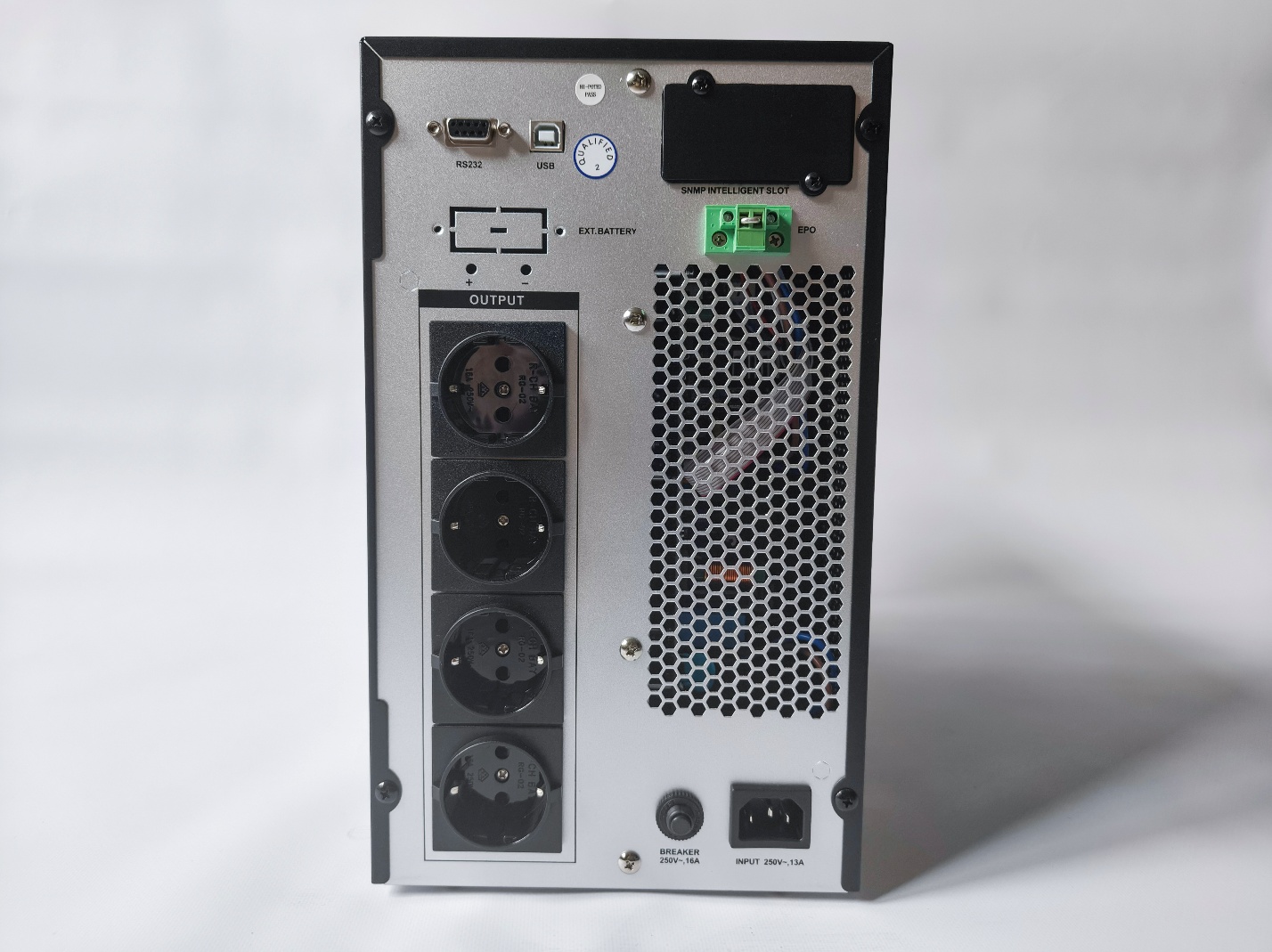

Задняя стенка испещрена серией портов. Предусмотрен порт RS232, один из старейших, но и наиболее надежных способов связи компьютера с оборудованием. Кому-то он может показаться архаичным, но в сфере инженерных и серверных решений такой способ подключения все еще ценится за стабильность. Через RS232 администратор может получать все ключевые данные об устройстве — уровень заряда батарей, нагрузку, температуру — и управлять его состоянием.

Соседний USB-порт выполняет похожую задачу, но в более привычной для современного пользователя форме. Подключив ИБП через USB, можно также использовать программное обеспечение. В таких утилитах предусмотрены не только средства мониторинга ИБП, но также полезные опции, вроде быстрого завершения работы и программ в случае отключения электричества. Подойдут проги в духе UPS Assistant и другие платные и бесплатные альтернативы.

Разъем EXT. BATTERY служит для расширения автономности. Если подключить к Ippon Innova TAE 2000 внешний аккумуляторный блок, время работы автономной можно увеличить в разы. Для ПК это может и не критично, но, если вы работаете с медицинскими аппаратами или промышленными контроллерами, которые нельзя обесточивать во время процедуры, сценарий удобный.

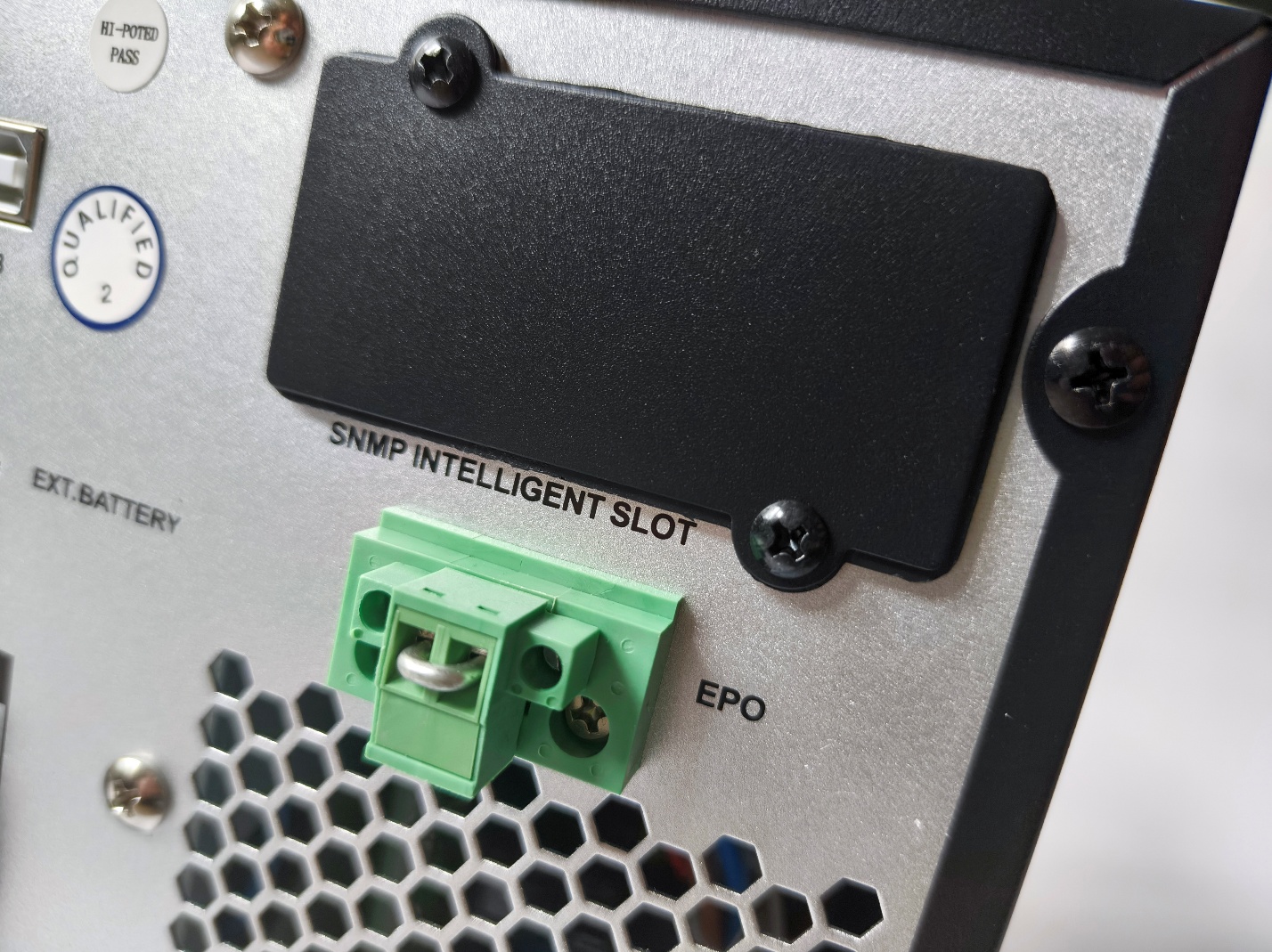

SNMP Intelligent Slot позволяет встроить устройство в сетевую инфраструктуру. Здесь используется протокол SNMP — простой протокол управления сетью. Его особенность в том, что администратор получает доступ к параметрам ИБП удаленно, через сеть. И в каком-нибудь центре обработки данных, где десятки таких устройств стоят в разных залах, специалист видит их состояние на одном экране. Таким образом можно заранее выявить проблемы — например, снижение емкости батарей — и предотвратить сбой.

EPO — Emergency Power Off — интерфейс для экстренного отключения питания. Одна команда обесточивает все сразу, что минимизирует риск пожара и спасает оборудование от повреждений если случился какой-то серьезный коллапс.

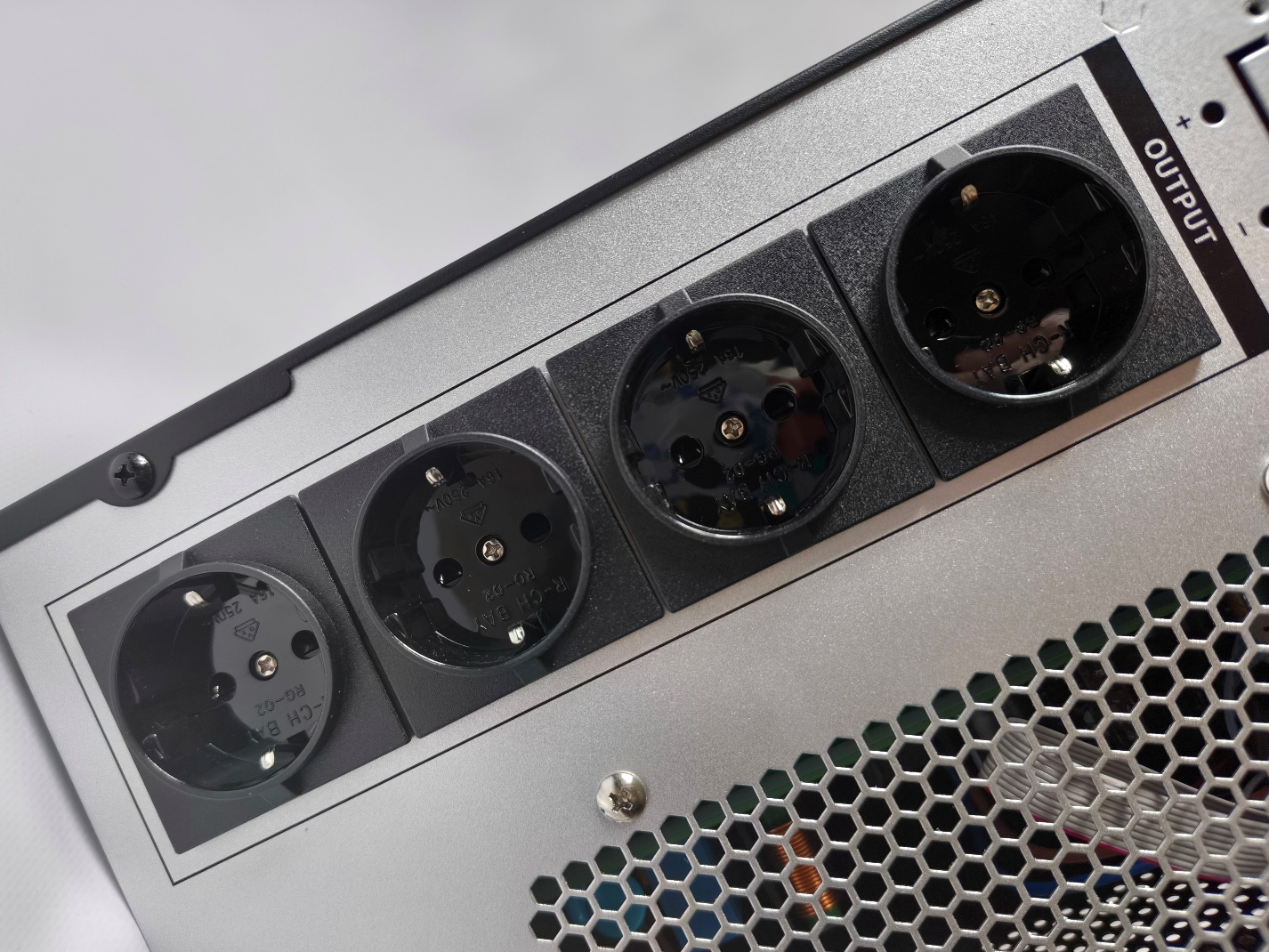

Питание подключенных систем обеспечивают четыре удобно расположенные входные розетки, которые, помимо подачи энергии, озадачены фильтрацией и стабилизацией тока. То есть если будут скачки напряжения, резкие просадки, на выход будет все равно подаваться уже выровненное питание и чувствительные к этому делу устройства не пострадают.

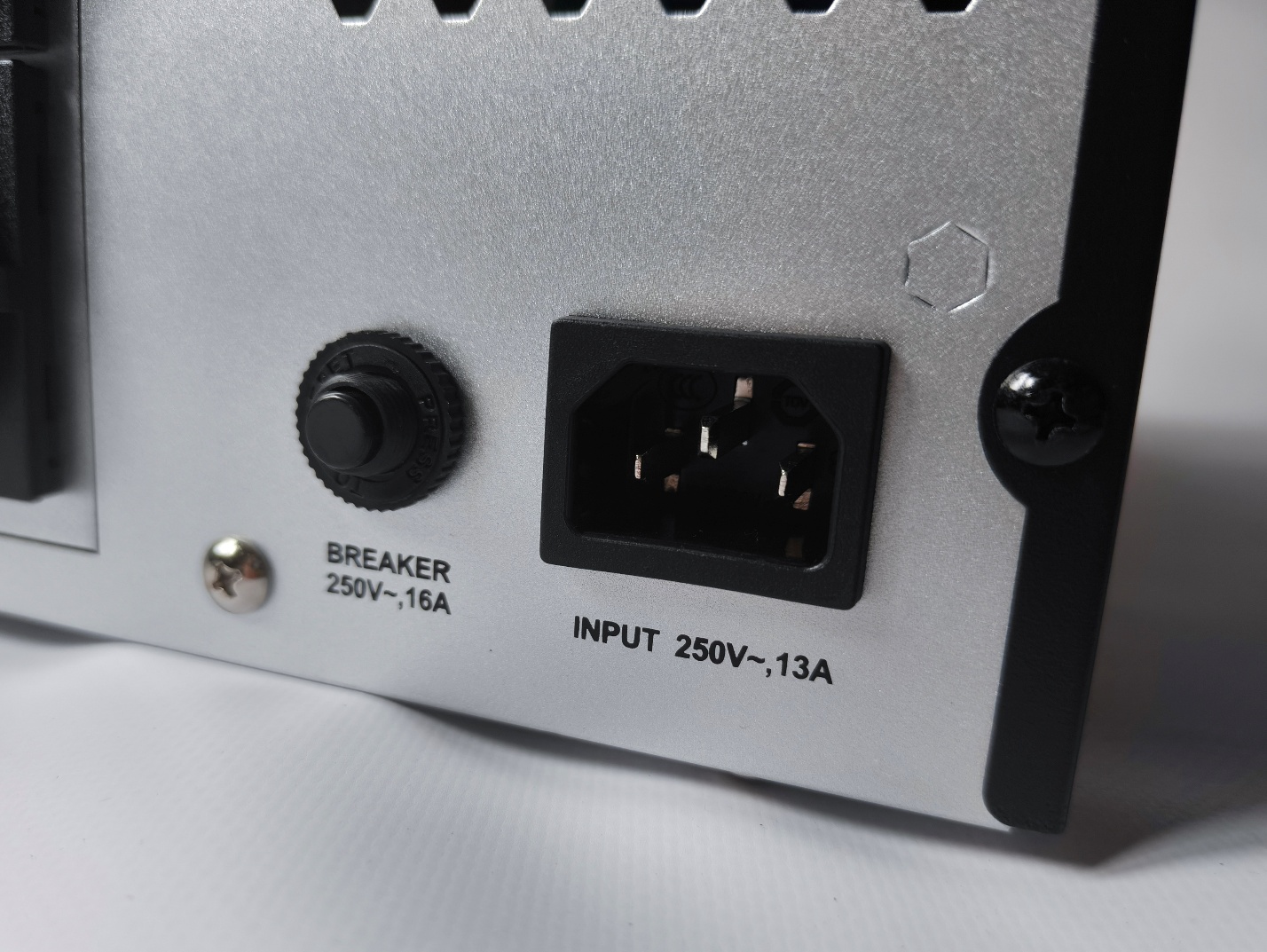

Внизу установлен автоматический выключатель BREAKER, который рассчитан на 16 ампер и служит как бы многоразовым предохранителем. Если к ИБП подключили слишком мощную нагрузку или произошло короткое замыкание, он моментально отключает питание, предотвращая выход из строя самого устройства и всего подключенного к нему оборудования. Вход питания рассчитан на 13 ампер при напряжении 250 вольт – рассчитан на стандартную нашу розетку. В комплекте вы обнаружите очень подробную инструкцию, входной кабель питания, сетевые кабели RS232 и USB.

Особенности работы

Мощность этого ИБП составляет 2000 ВА и 2000 Вт. Вольтамперная характеристика показывает полную мощность, а ватт — активную, которую реально потребляет оборудование. Оба значения равны, а значит мы имеем высокий коэффициент мощности устройства, практически вся заявленная энергия доступна для нагрузки – серверная стойка будет довольна. Выходное напряжение поддерживается на уровне 220, 230 или 240 В в зависимости от региона и настроек.

Форма выходного сигнала тут — чистая синусоида. Дешевые ИБП выдают аппроксимированную форму как правило, напоминающую ступенчатую волну, что подходит только для нетребовательных блоков питания или девайсов, не страшащихся перепадов. Но серверы, промышленные контроллеры, другие чувствительные приборы требуют именно правильной синусоиды, идентичной той, что идет от электросети.

Для подключения техники предусмотрены четыре розетки стандарта EURO с поддержкой батареи – каждая из них получает питание в случае отключения электричества. Учитывая мощности ИБП, можно одновременно запитать, например, сервер, сетевой коммутатор, рабочую станцию. В момент отключения все они продолжат работу без перебоев, покуда хватит заряда.

Защита от перегрузки у этого ИБП реализована в нескольких режимах работы, и каждый из них рассчитан на то, чтобы оборудование не вышло из строя при превышении допустимой нагрузки. В линейном режиме, когда питание идет напрямую от электросети через ИБП, устройство может выдерживать 30 минут при нагрузке от 102 до 110% номинала.

Если нагрузка повышается до диапазона 110–130%, время сокращается до 10 минут, а при 130–150% — всего до 30 секунд. При превышении более чем на 150% защита срабатывает практически мгновенно — за 20 миллисекунд. Эта схема нужна для того, чтобы система могла продолжать работать при кратковременных перегрузках, но не допускала долговременного выхода параметров за пределы, которые могут нанести вред.

В режиме работы от батареи контроль становится жестче. Здесь при превышении нагрузки до 110% устройство выдерживает всего одну минуту. При росте нагрузки до 110–130% время падает до 10 секунд, а при 130–150% — до 3 секунд. Если нагрузка превышает 150%, отключение происходит через 200 миллисекунд. Так происходит, очевидно, потому что работа от батареи требует максимальной экономии ресурса аккумуляторов, и лишняя нагрузка может вывести из строя сам ИБП и полностью разрядить батареи за критически короткий срок.

В режиме автоматического байпаса (это режим, при котором электроснабжение подключенных приборов выполняется в обход силовой части устройства) хоть питание и подается напрямую из сети, защита от перегрузок также работает. При нагрузке 102–110% система выдерживает 30 минут, при 110–130% — 10 минут, при 130–150% — около 39 секунд, а при превышении более чем 150% отключение наступает за 20 миллисекунд.

Управление и индикация

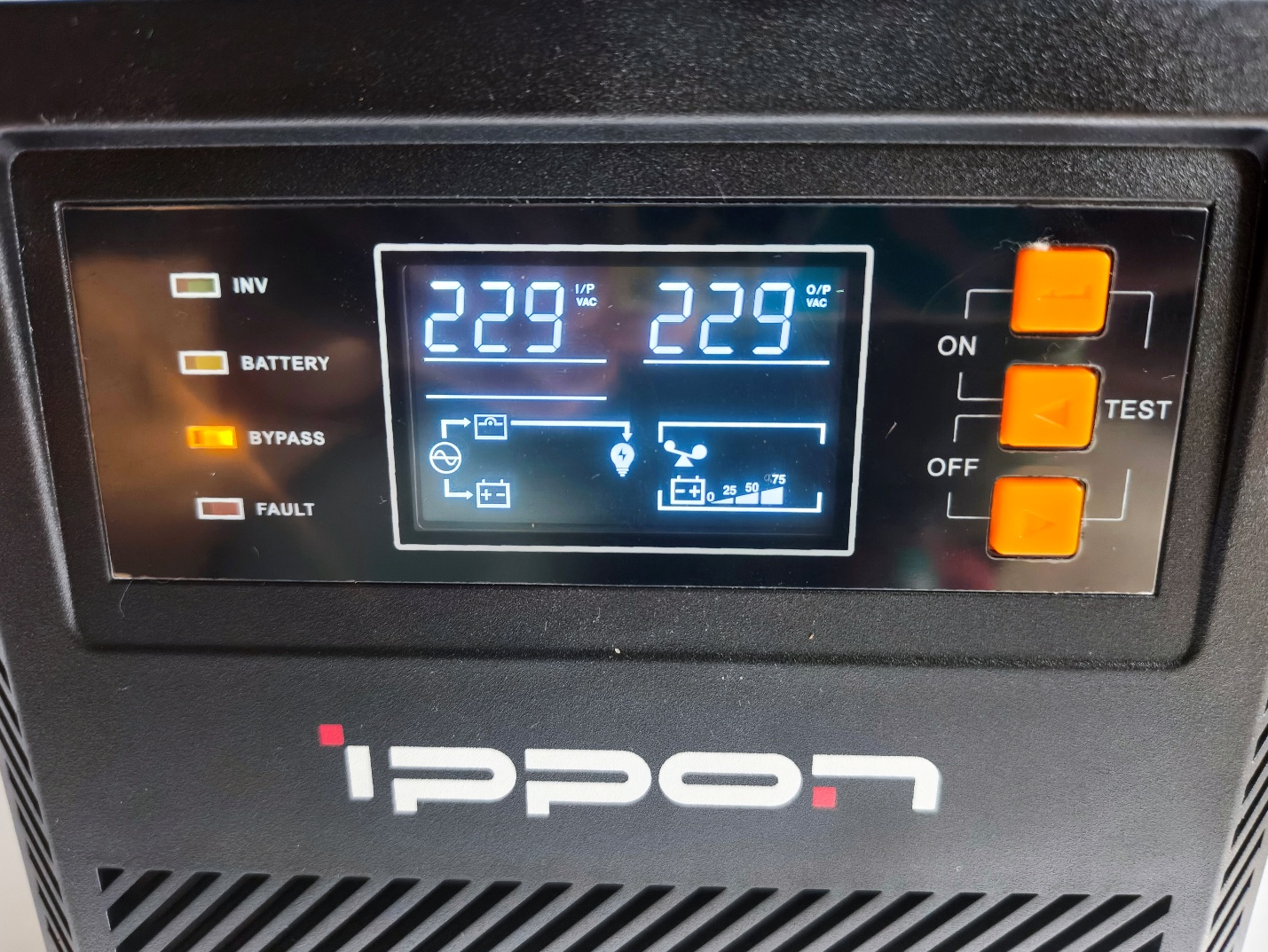

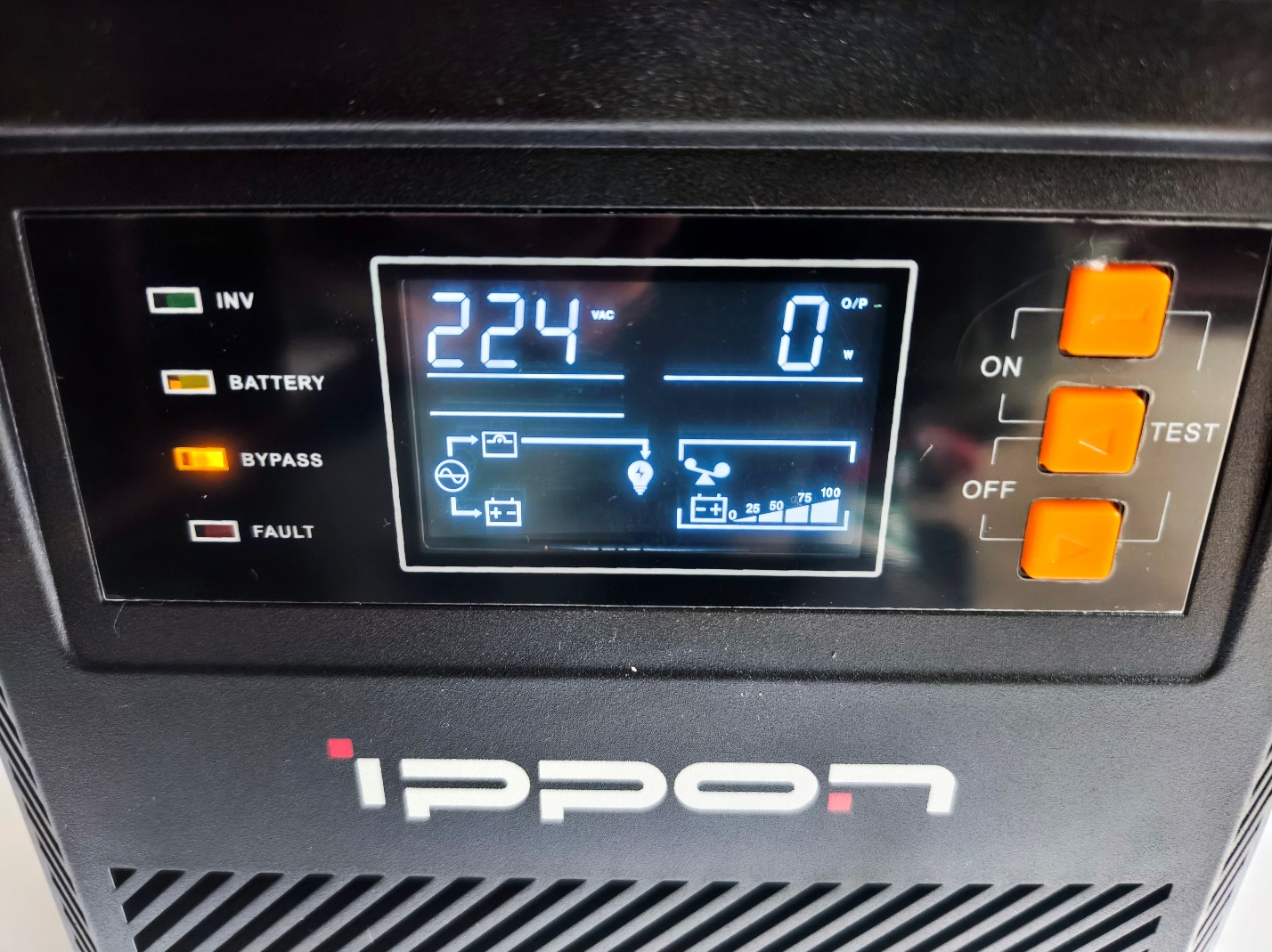

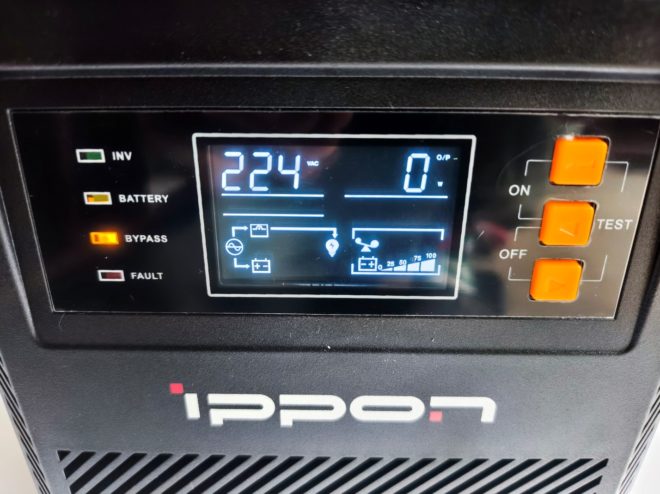

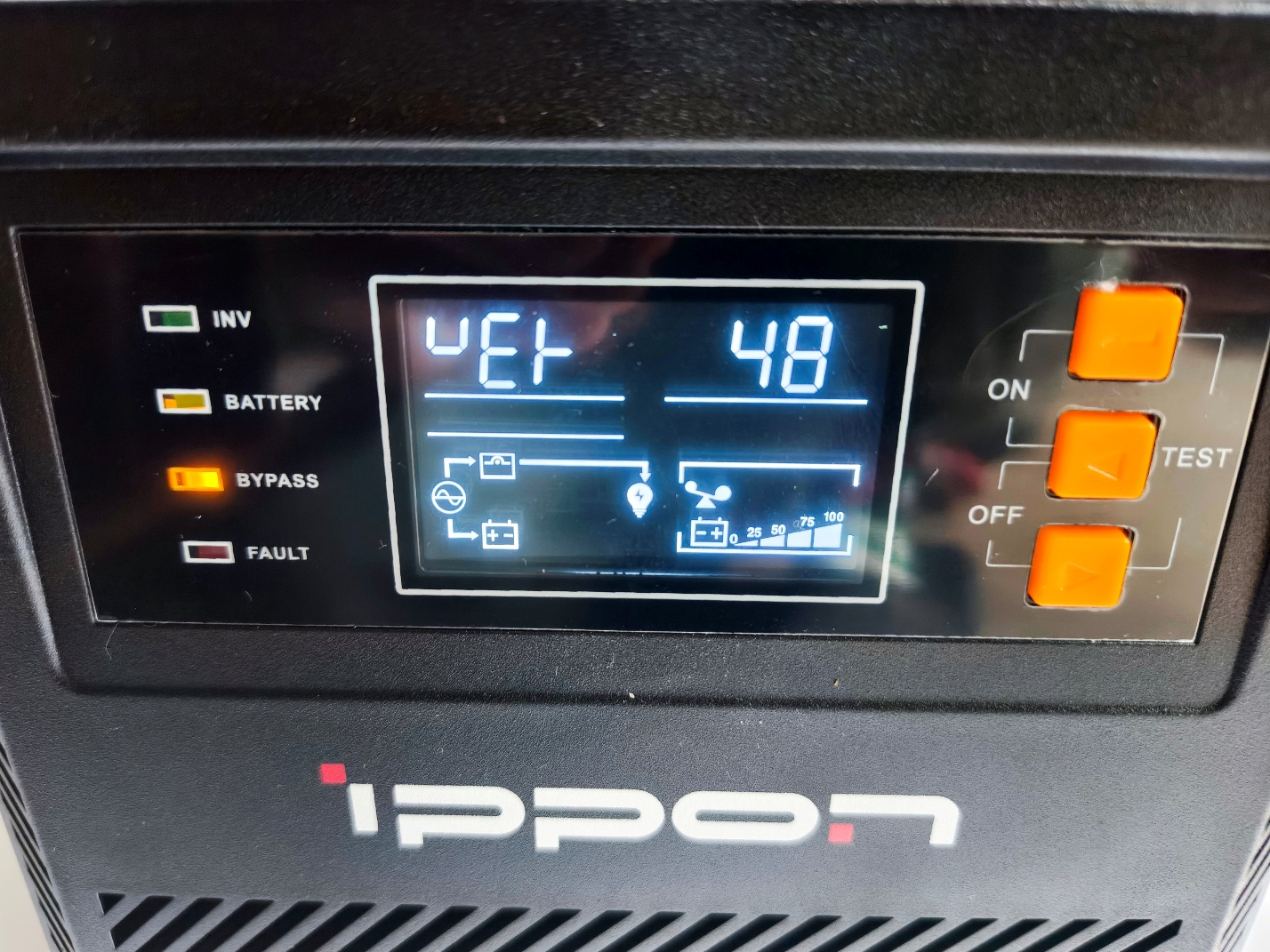

Панель управления Ippon Innova TAE 2000 устроена в целом просто. Экран показывает текущее состояние питания и сразу дает понять, что происходит: сеть в норме, работает инвертор, активна батарея, включен байпас, есть ли перегрузка или неисправность. Пиктограммы и цифры читаются с большого расстояния, отлично различимы при хорошем освещении.

Показания на экране можно листать вручную, при помощи кнопок, или настроить так, чтобы он сам раз в пару секунд менял разделы, в которых вы будете видеть инфу по входу, выходу, батарее, нагрузке.

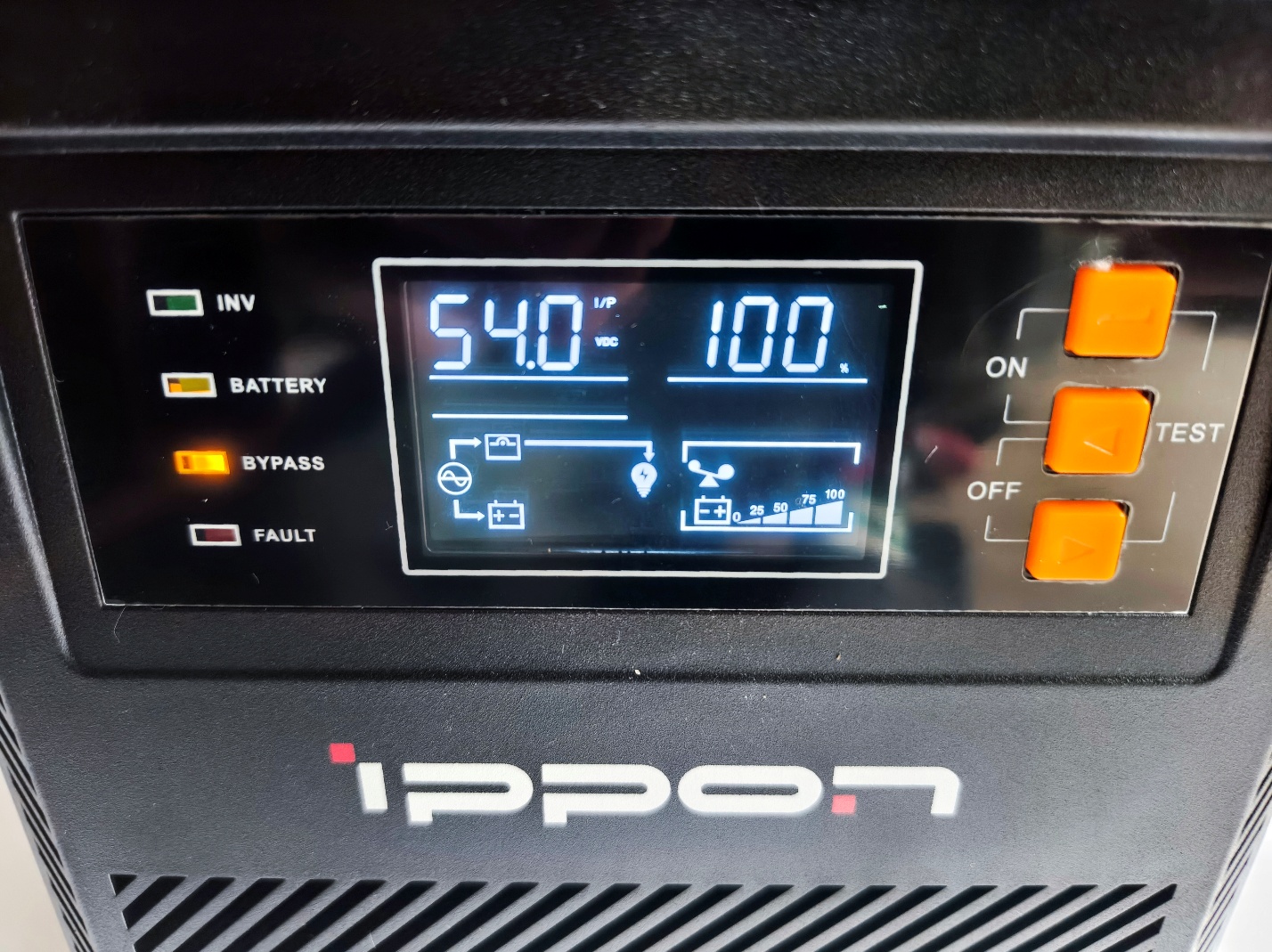

Раздел «Сеть» выводит напряжение и частоту на входе — это качество электричества, пришедшего из розетки или от генератора. Раздел «Выход» показывает, какое напряжение и частоту реально получает нагрузка — 220/230/240 В и 50/60 Гц в зависимости от выбранных установок. Раздел «Батарея» кажет процент заряда и напряжение; по падению будет видно, сколько автономии остается до автоматического отключения. Раздел «Нагрузка» показывает процент от мощности ИБП и шкалу – когда приближаетесь к пределу, шкала растет и загорается предупреждение. Отдельная строка статуса указывает активный режим: сеть, инвертор, батарея, байпас, ECO.

Значок батареи означает питание от аккумуляторов. В этот момент ИБП сам поддерживает нужную частоту и напряжение на выходе, чтобы компьютеры, NAS, камеры и другие девайсы подключенные работали как обычно. По мере разряда индикатор мигает чаще, и включается сигнал «низкий заряд» — это предупреждение, что пора завершать работу или включать внешний источник питания.

Значок инвертора говорит, что питание формирует электроника ИБП. Это вышеупомянутый режим фильтрации и стабилизации, полезный при скачках и «грязной» старой сети. Значок байпаса сообщает, что энергия идет напрямую из сети, минуя инвертор – так снижается нагрев, экономится ресурс аккумулятора, но качество питания полностью зависит от входа до момента переключения обратно на инвертор. Значок неисправности — признак ситуации, требующей внимания пользователя: там может быть перегрев, ошибка вентилятора, перегрузка, активный EPO или проблема с байпасом.

Разумеется, предусмотрена звуковая индикация. Переход на батарею сопровождают редкие короткие сигналы. Возврат на сеть — один подтверждающий «пип». Низкий заряд — раздражающие частые «пульсы», пока заряд не опустится до порога. Перегрузка — прерывистая тревожная трель с ускорением по мере роста нагрузки. Критическую аварию будет сопровождать наиболее неприятный, громкий и непрерывный тон. Кнопкой «беззвучный режим» звук глушится от любых уведомлений, но за ситуацией все еще можно следить через тот же ЖК-дисплей.

Меню настроек сделано условно понятным для непрофильного пользователя, если инструкция под рукой. В нем можно выбрать выходное напряжение — 220, 230 или 240 В, частоту — 50 или 60 Гц. Если питание приходит из сети с нестабильной частотой или от генератора, ИБП при необходимости удержит выбранное значение сам.

Можно определить самому порог окончания разряда батареи — нижнюю границу, при которой ИБП прекращает отдавать энергию, чтобы не убить аккумуляторы: более высокий порог бережет батареи и сокращает автономию, более низкий дает дольше поработать ценой ресурса АКБ. Кнопка «Автотест батареи» — это встроенная проверка: ИБП в рамках нее кратко нагружает себя, смотрит, как проседает напряжение, и показывает результат на экране.

Дополнительные режимы работы включают ECO, генераторный режим и запрет байпаса. ECO – наиболее экономичный вариант, который отлично впишется в домашний сценарий использования. С ним при хорошей сети питание идет напрямую, а при отклонениях ИБП мгновенно включается инвертор.

Генераторный режим расширяет допустимые колебания входа, чтобы устройство не «нервничало» из-за естественных перепадов портативных электростанций. Запрет же байпаса пригодится там, где нагрузку принципиально нельзя подключать напрямую к сети — с ним питание всегда будет идти через фильтрацию инвертора.

Ведет себя бесперебойник довольно-таки предсказуемо. При небольшом превышении мощности он какое-то время терпит, но сигнализирует индикацией. Вам должно хватить времени, чтобы отключить лишние потребители. Сильная перегрузка приводит к быстрому отключению выхода, чтобы не сжечь подключенную технику. Экран в этот момент показывает и процент нагрузки, и активный путь питания, поэтому легко понять, в каком режиме произошло событие.

Информативный и удобный экран без сторонних утилит (при условии, что ИБП под рукой) дает быструю картину по входу, выходу, батарее и нагрузке. Режимы читаются по одной строке статуса и понятным значкам. Даже без опыта в целом будет понятно, когда устройство питается от сети, когда работает инвертор, когда включена батарея, и когда следует отреагировать на перегрузку или аварию. В этом отношении, при всем своем промышленном виде, Ippon Innova TAE 2000 вполне дружелюбен и к обычному пользователю ПК на дому.

Заключение

Ippon Innova TAE 2000 показал себя как надежный ИБП с высокой мощностью, качественной синусоидой на выходе и широким набором интерфейсов. Он одинаково уверенно справляется и с бытовыми задачами, и с промышленными сценариями, имеет расширенные возможности мониторинга, поддержку SNMP и удобное управление.

Но нужно понимать, что габариты у него приличные, вес устройства достигает 15 кг. В коробке отсутствует подробная инструкция по горячим клавишам, и чтобы разобраться во всех нюансах, придется качать материалы из сети. В остальном же перед нами серьезный аппарат, который подойдет тем, кто ищет действительно надежную защиту. Понятно, что для геймерского компьютера можно подобрать что-то проще и дешевле, но этот вариант гарантировано принесет стабильность и безопасность системе. Ну а если речь идет о требовательной рабочей станции или домашнем сервере, Ippon Innova TAE 2000 вообще обязательная история.
