Обзор корпуса 4FAN Magnus – Когда компактный не значит тесный

Технические характеристики

• Размеры: 435 x 242 x 375 мм
• Материал: сталь 0,8 мм, пластик, закаленное стекло (боковая панель)
• Форм-фактор материнской платы: ITX, Mini-ATX, Micro-ATX, ATX
• Панель под накопители: 2.5 дюйма – до 2 шт, 3.5 дюйма – 1 шт.
• Слоты расширения PCI: 7, поддержка вертикального расположения видеокарты
• Порты ввода/вывода: 2 x USB 3.2 Type A, USB 3.2 Type C, 3,5-мм комбинированный разъем для аудиоустройств/микрофона
• Поддержка вентиляторов:
  • Верхние: 120 мм – 3 шт.;
  • Нижние: 120 мм – 3 шт.;
  • Передние: 120 мм – 2 шт.;
  • Вдоль материнской платы: 120 мм – 1 шт.;
  • Задний: 120 мм.
• Поддержка радиаторов: верхний до 360 мм
• Ограничение по длине видеокарты: 403 мм
• Ограничение по высоте кулера ЦП: 180 мм
• Ограничение по длине блока питания: 145 мм
• Масса: 4,1 кг

Упаковка и комплектация

С одной стороны коробки из простого неокрашенного картона, в которую упакован 4FAN Magnus, необычной в таких случаях белой печатью нанесено крупное схематичное изображение корпуса, частично демонстрирующее его внутреннюю структуру. Соседствуют с ним традиционный логотип бренда и просто-таки огромное название модели, напечатанное уже черным шрифтом. С обратной стороны корпус изображен уже фронтально, а рядом приведены основные особенности.

Корпус, как обычно, уложен в коробку полностью собранным, завернут в полиэтилен и зафиксирован пенопластовыми накладками. Панель из закаленного стекла на одной из боковых сторон покрыта защитной пленкой – правда, только снаружи. На каркасе проволочкой прикручено два пакетика с зиплоками.

В один из них упакованы крепежные винтики, пластиковые стяжки для кабель-менеджмента и небольшая крестообразная отвертка. В другом оказалась уже традиционная для 4FAN приятная мелочь – бонусный USB-хаб очень удобной компактной конструкции. Документацию заменила небольшая карточка с QR-кодом ссылки на руководство по эксплуатации, но ведёт она на общий раздел сайта 4FAN с инструкциями, где на момент написания обзора руководство конкретно по Magnus еще не появилось.

Дизайн и компоновка

4FAN Magnus имеет стандартную форму прямоугольной коробки с чуть скругленными ребрами верхней и нижней поверхности и выпускается в единственной чёрной расцветке. По геометрическим размерам корпус относится к категории Mid-Tower, но выглядит довольно компактным и чуть приземистым за счёт увеличенной ширины. Большая часть корпуса и каркас выполнены из стали достаточно приличной толщины – 0,8 мм.

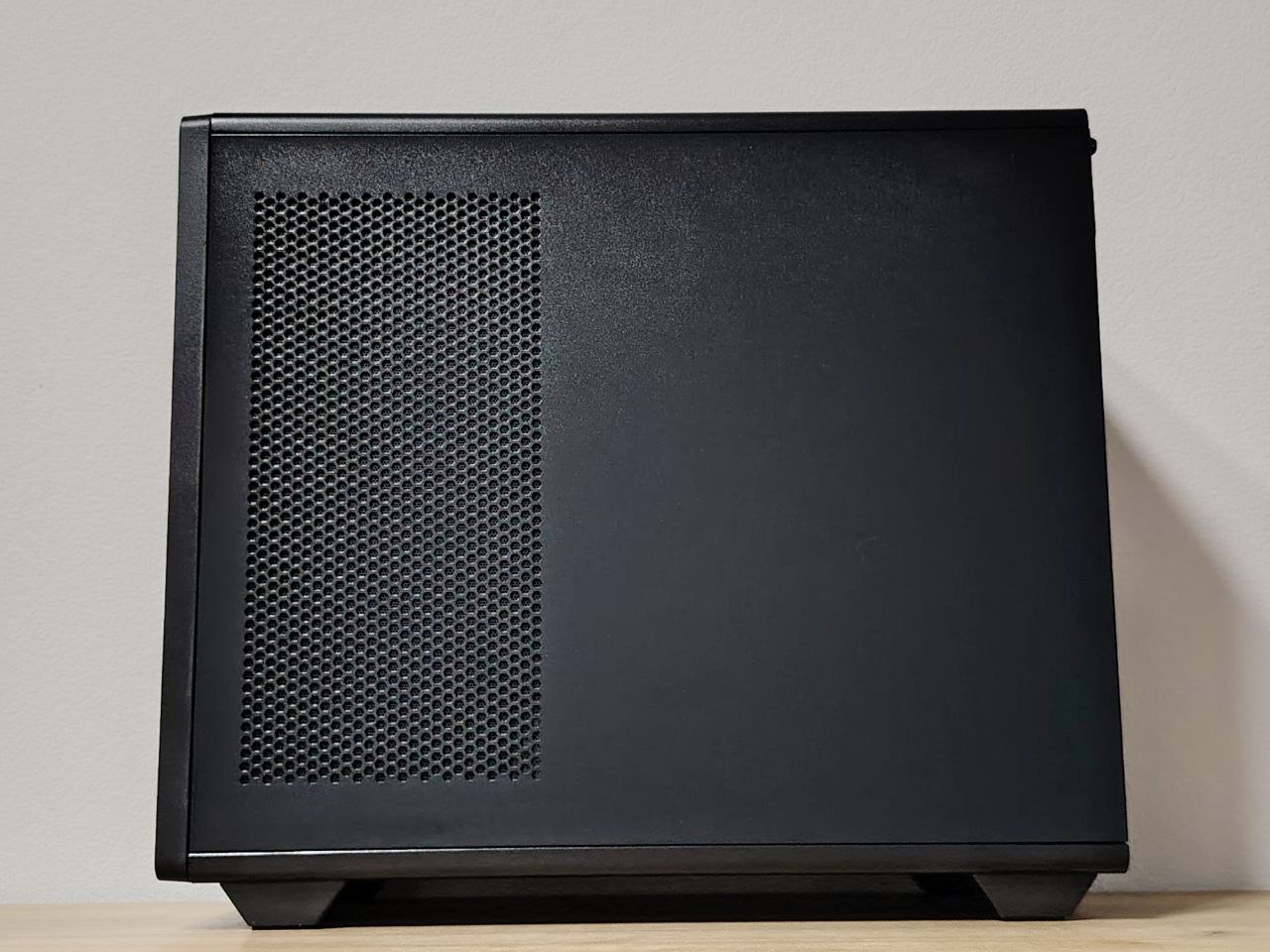

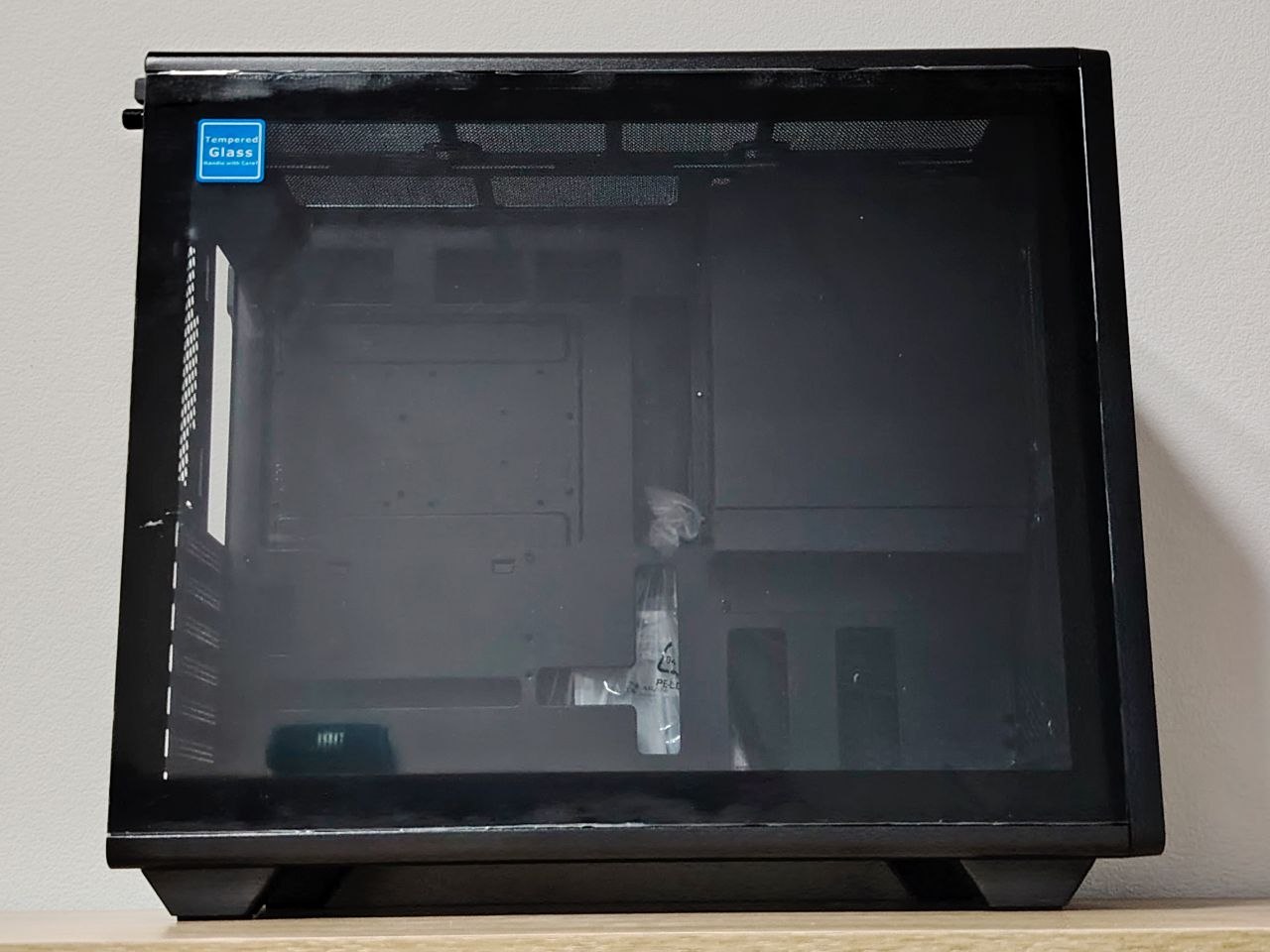

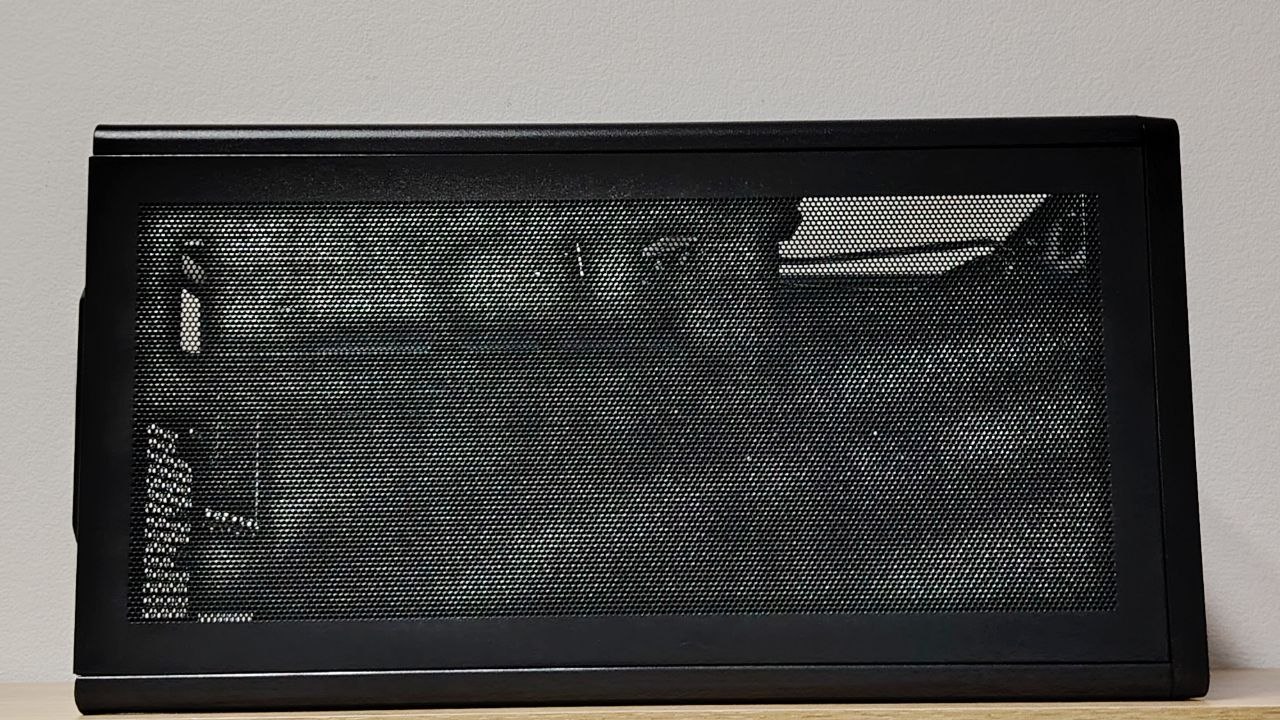

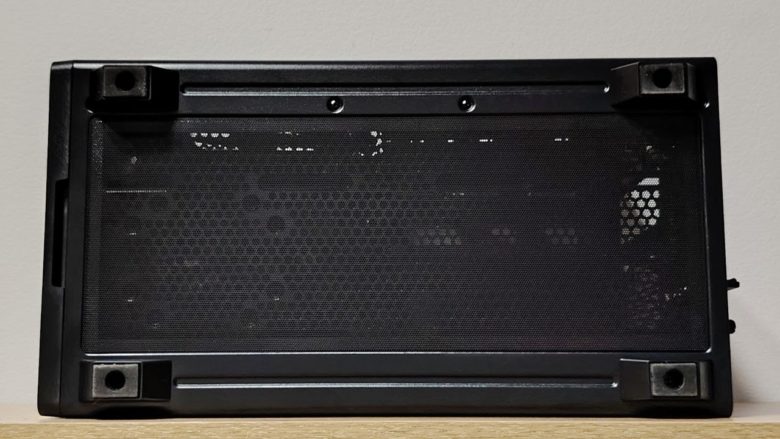

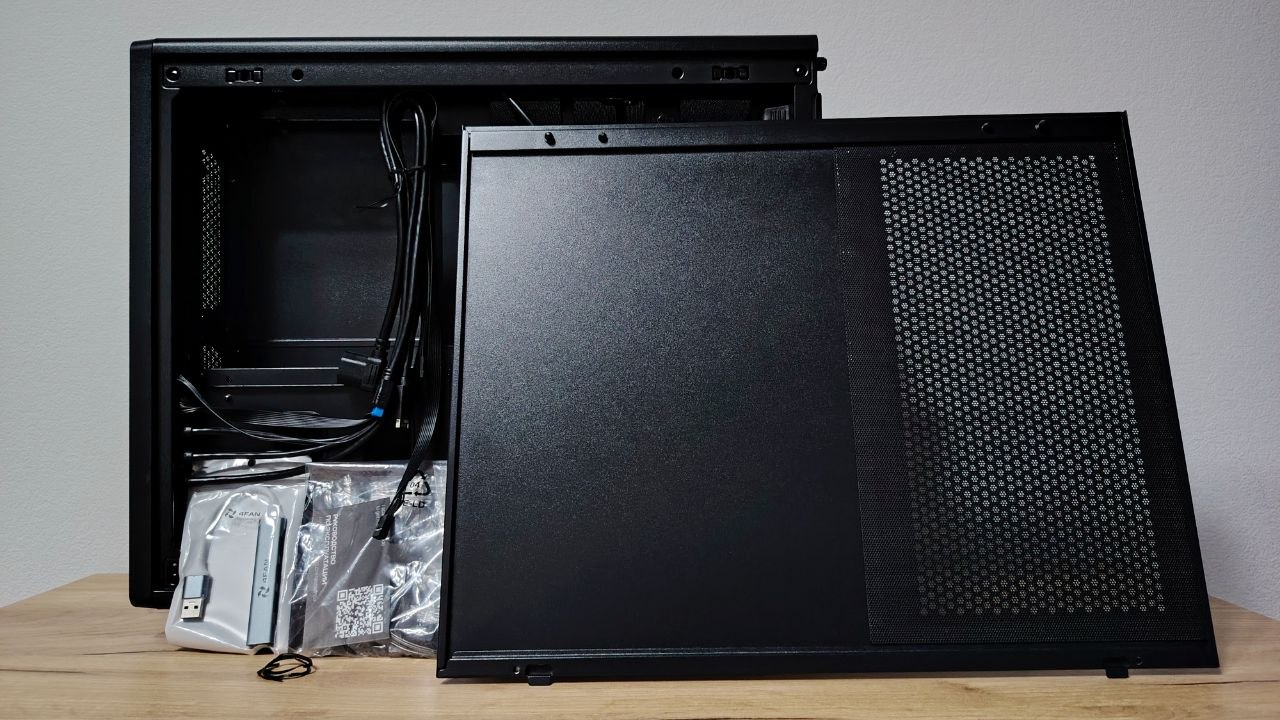

Левая (здесь и далее мы будем считать, что смотрим на корпус спереди) панель сделана целиком из закаленного стекла. У правой в передней части – широкий перфорированный участок. Передняя, верхняя и нижняя стенки перфорированы практически целиком, обеспечивая отличную циркуляцию воздуха. Также свой вклад вносят четыре умеренно высокие ножки в форме усеченных пирамидок, создающие воздушный зазор, а прорезиненные накладки на них позволяют минимизировать скольжение корпуса и обеспечивают ему устойчивость.

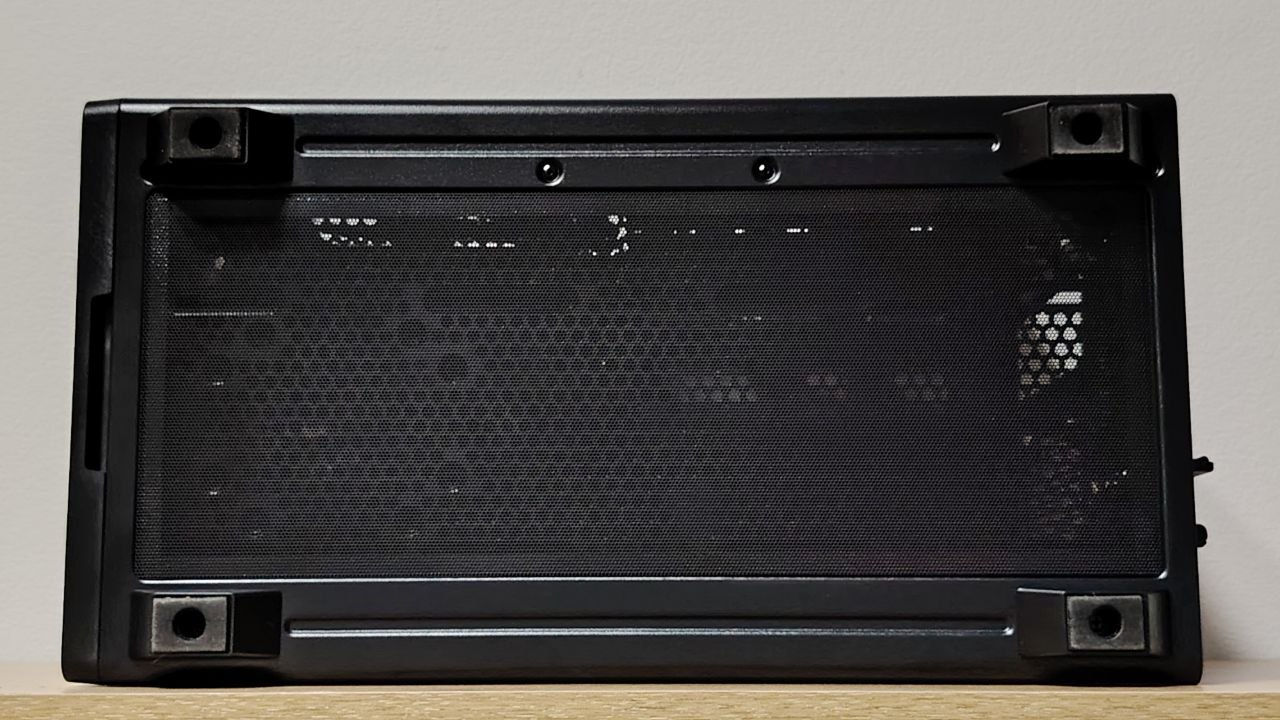

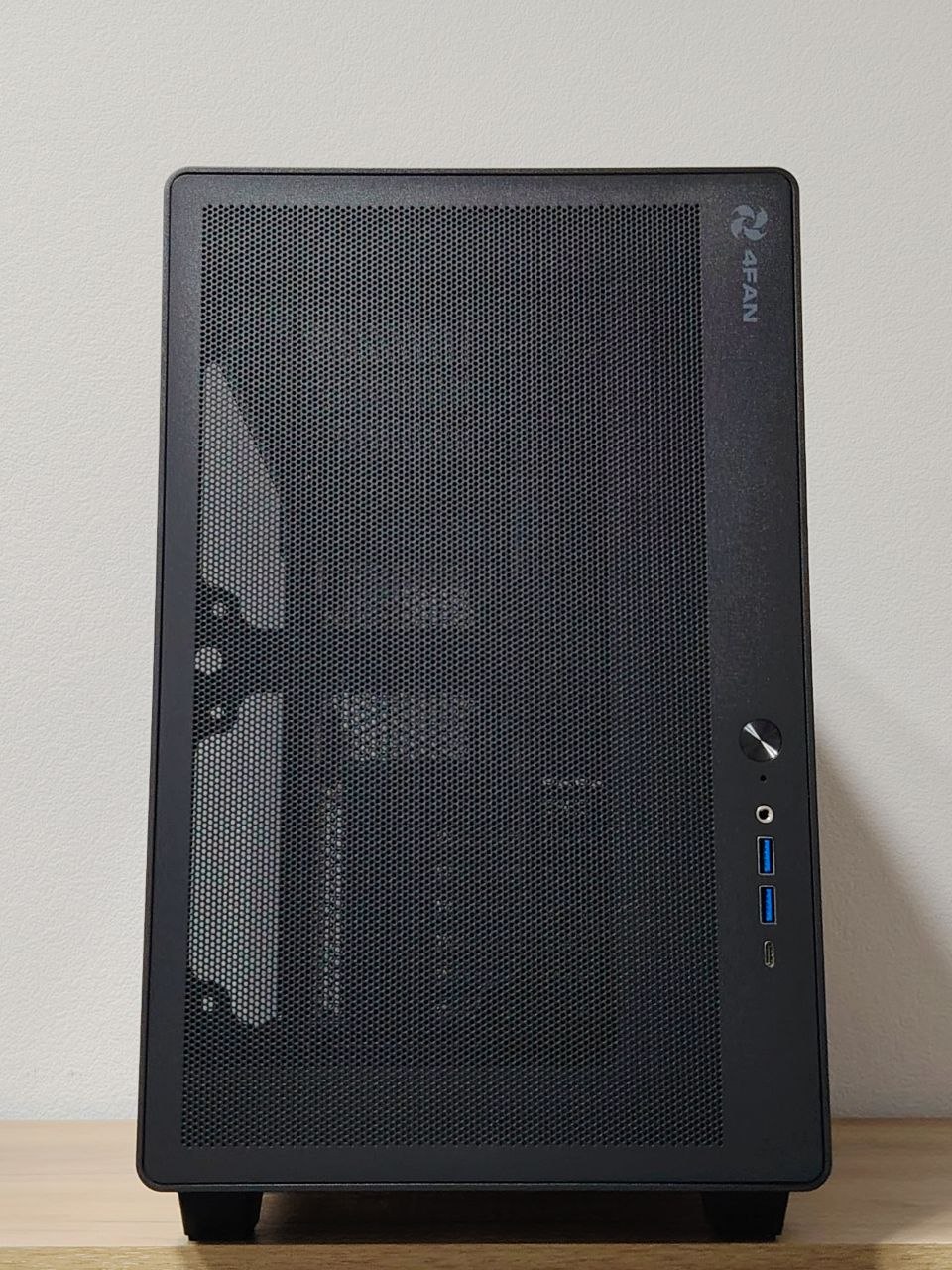

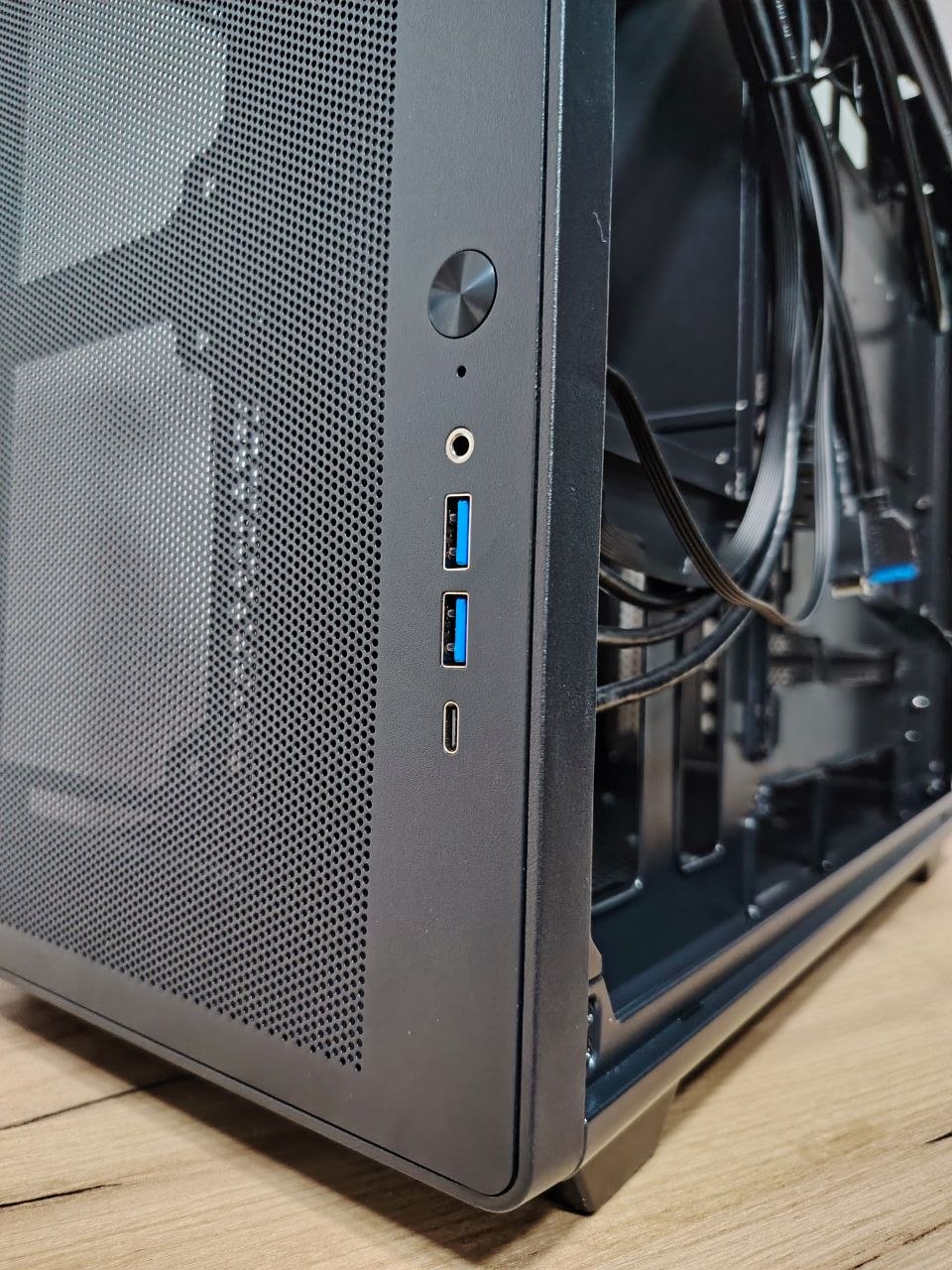

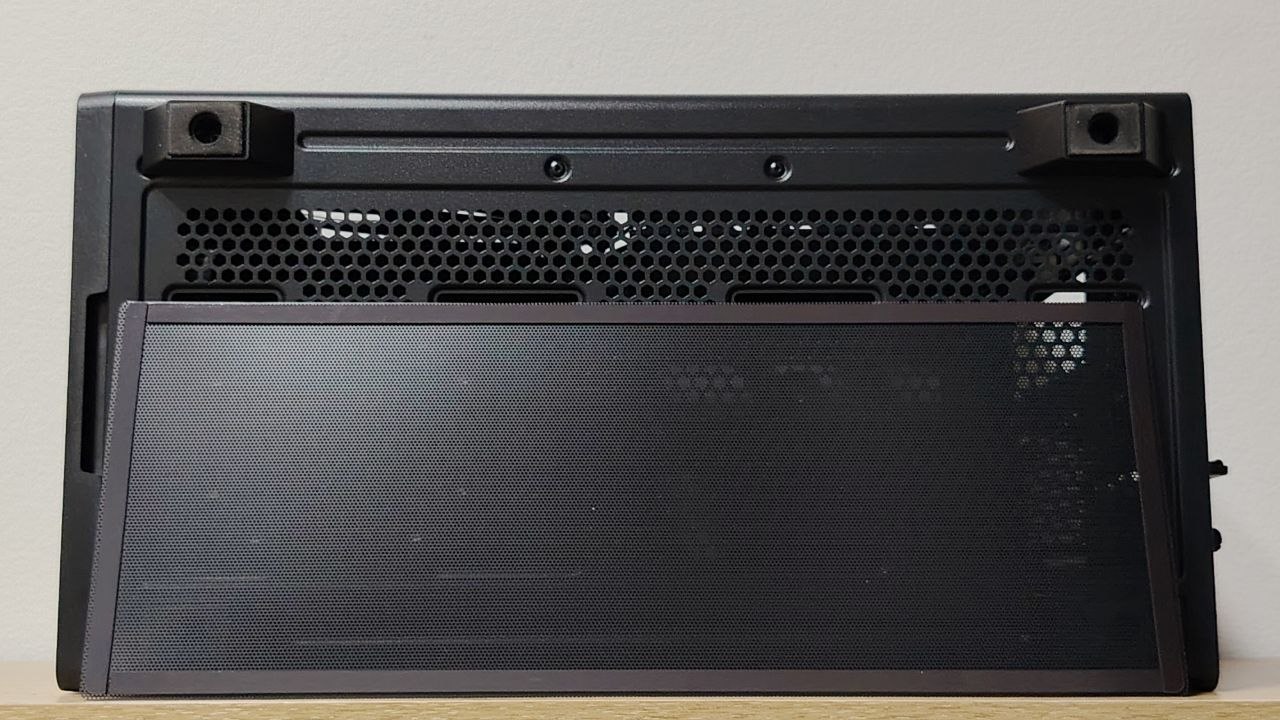

Нижняя панель и перфорированная часть правой дополнительно защищены сетчатыми пылевыми фильтрами. В правом верхнем углу передней панели расположился неброский логотип 4FAN, в правом нижнем – панель с кнопкой питания, индикатором, комбинированным аудиоразъемом 3,5 мм и USB-портами, двумя типа A и одним типа C. Отмечу отсутствие Reset и индикатора доступа к накопителю.

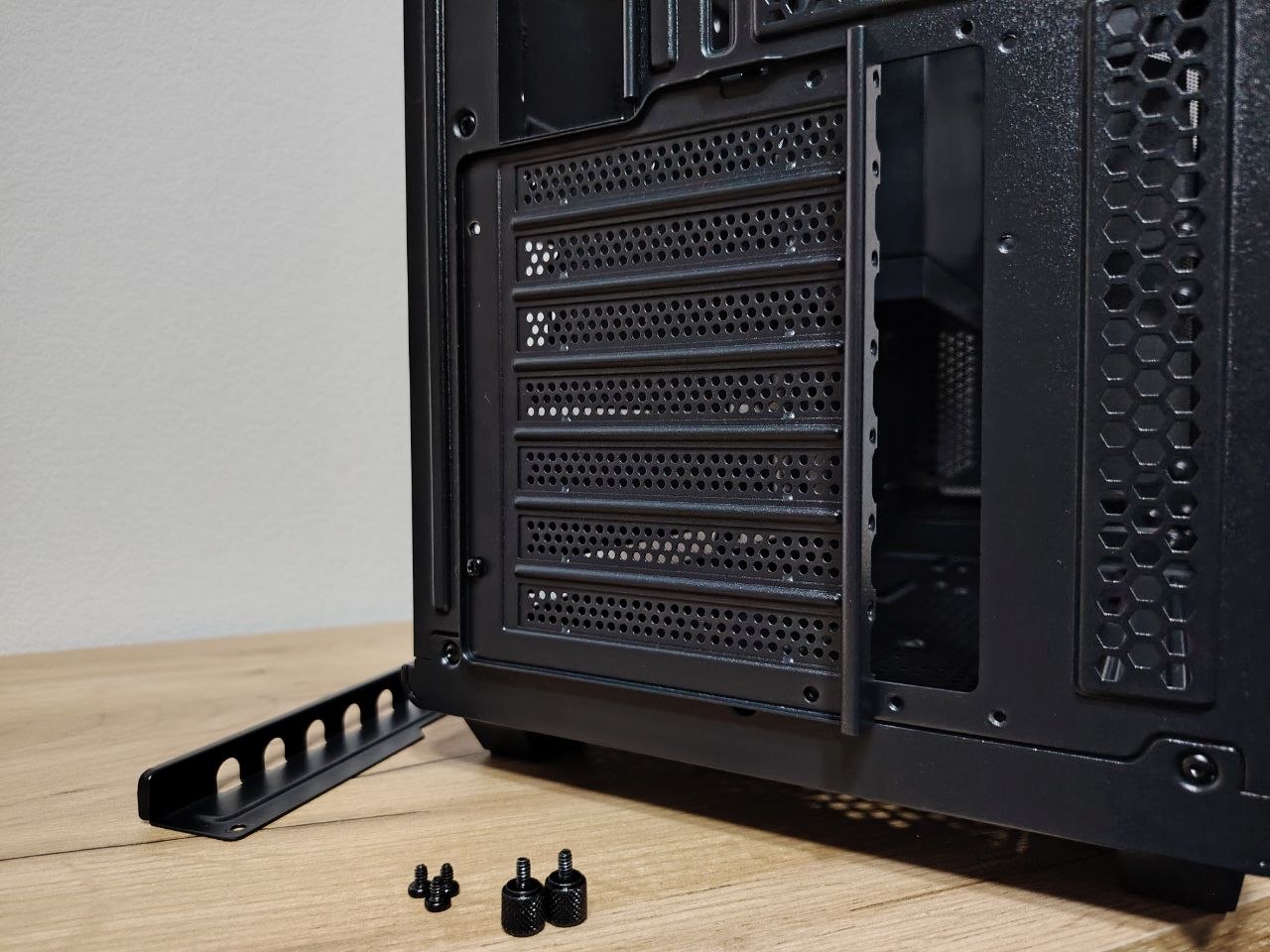

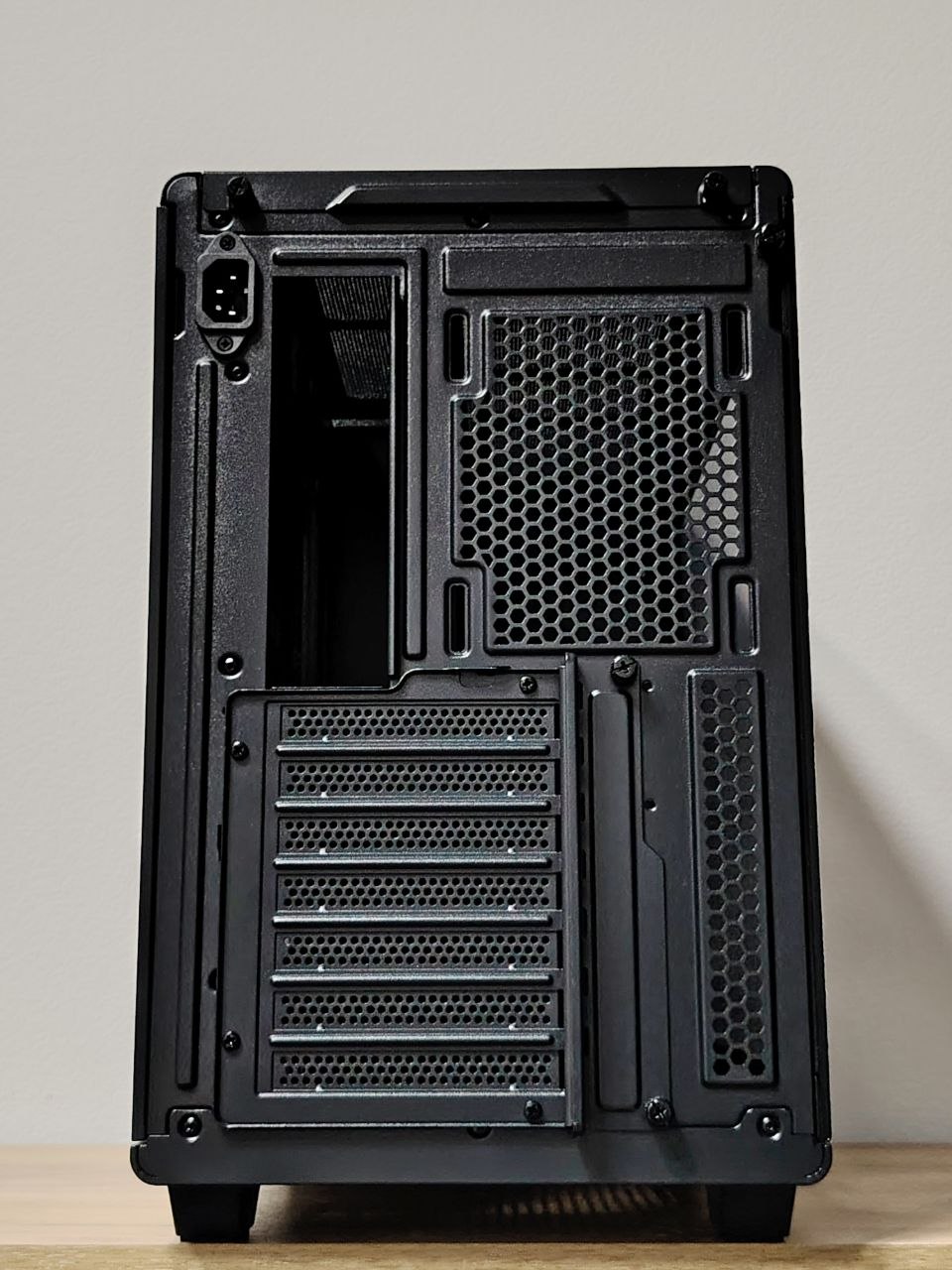

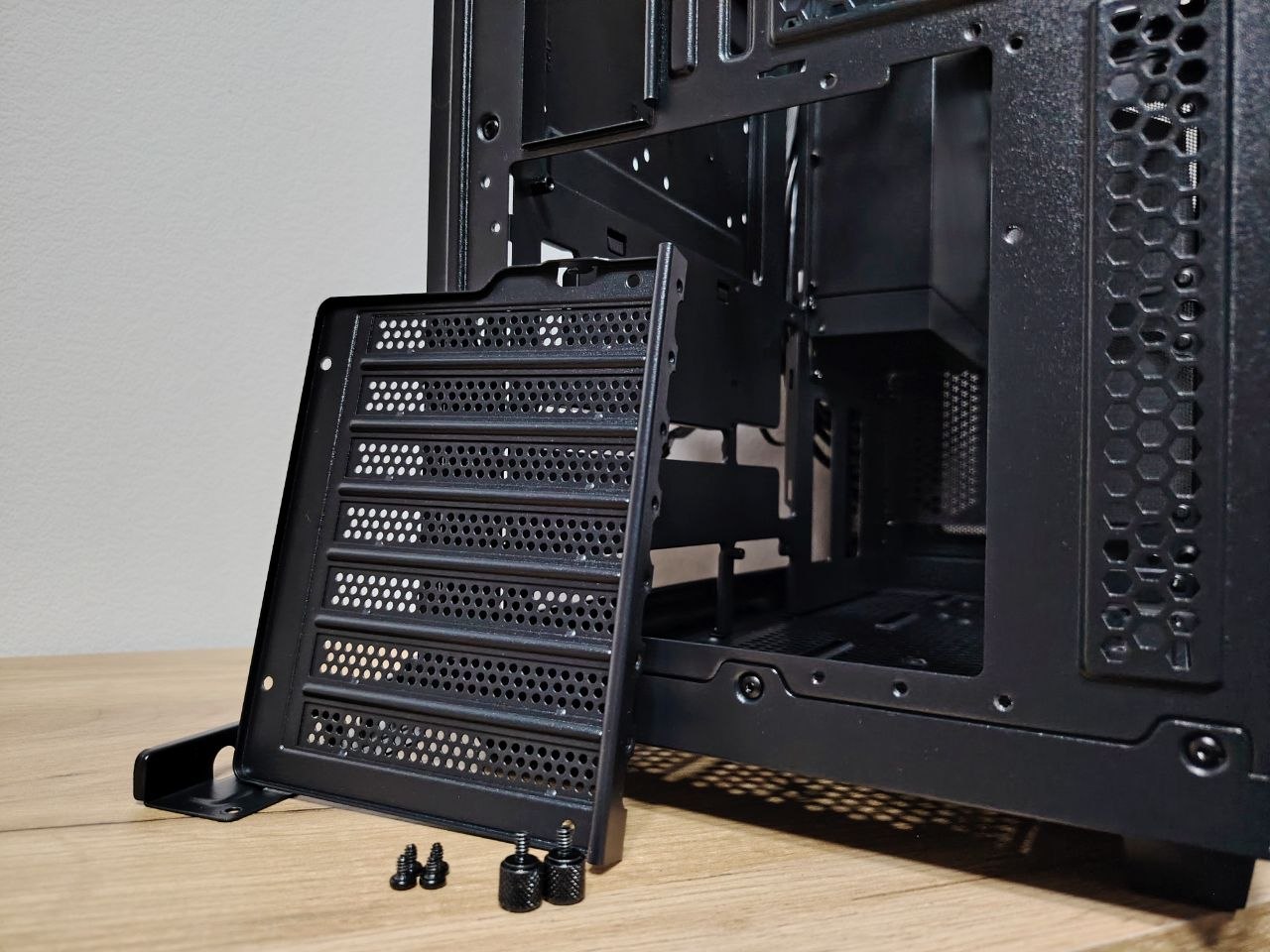

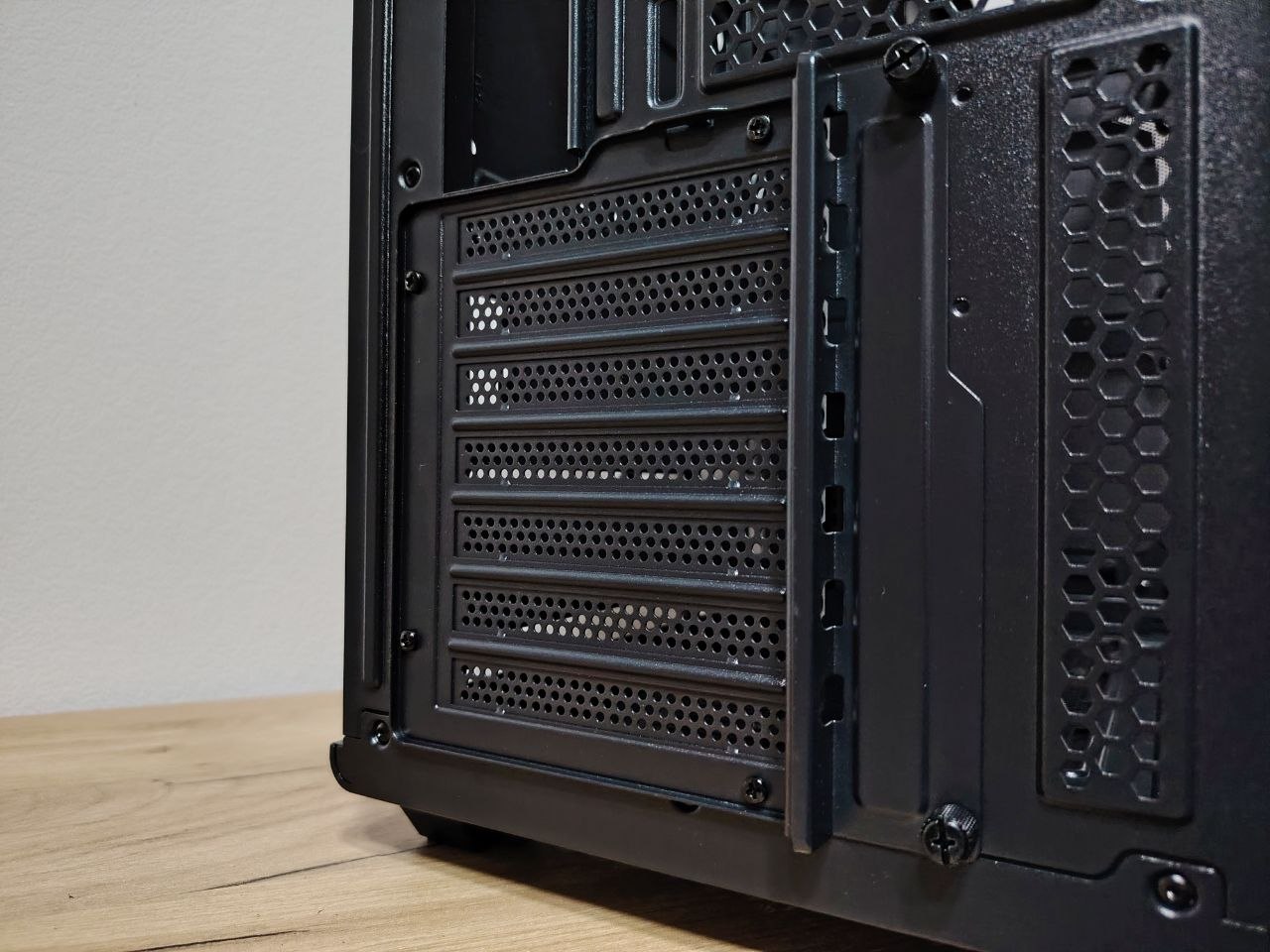

Задняя панель стандартной компоновки – места под блок ввода-вывода материнской платы и один корпусной вентилятор диаметром до 120 мм и заглушки плат расширения с горизонтальным по умолчанию расположением, но с поддержкой вертикального. Шлейфа-переходника для видеокарты в комплекте нет, так что при необходимости его потребуется приобрести отдельно.

Особенности сборки

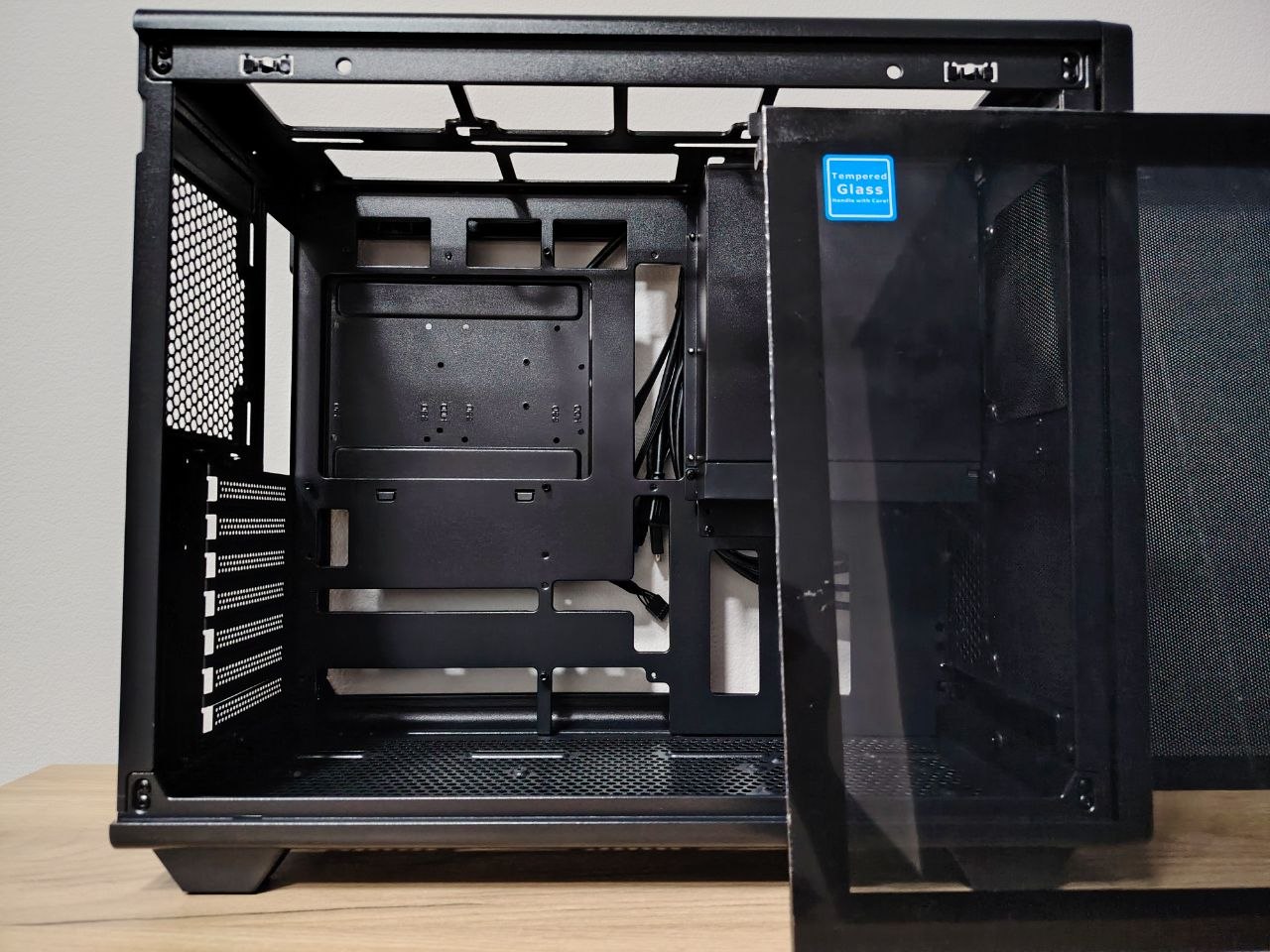

Доступ внутрь корпуса удобен со всех сторон – боковые панели удерживаются на быстросъемах и дополнительно фиксируются винтами с крупными головками для закручивания без инструментов – хотя для первого раза отвертка все-таки может потребоваться, так как затянуты они достаточно сильно. Верхняя панель удерживается на таких же винтах и сдвигается назад.

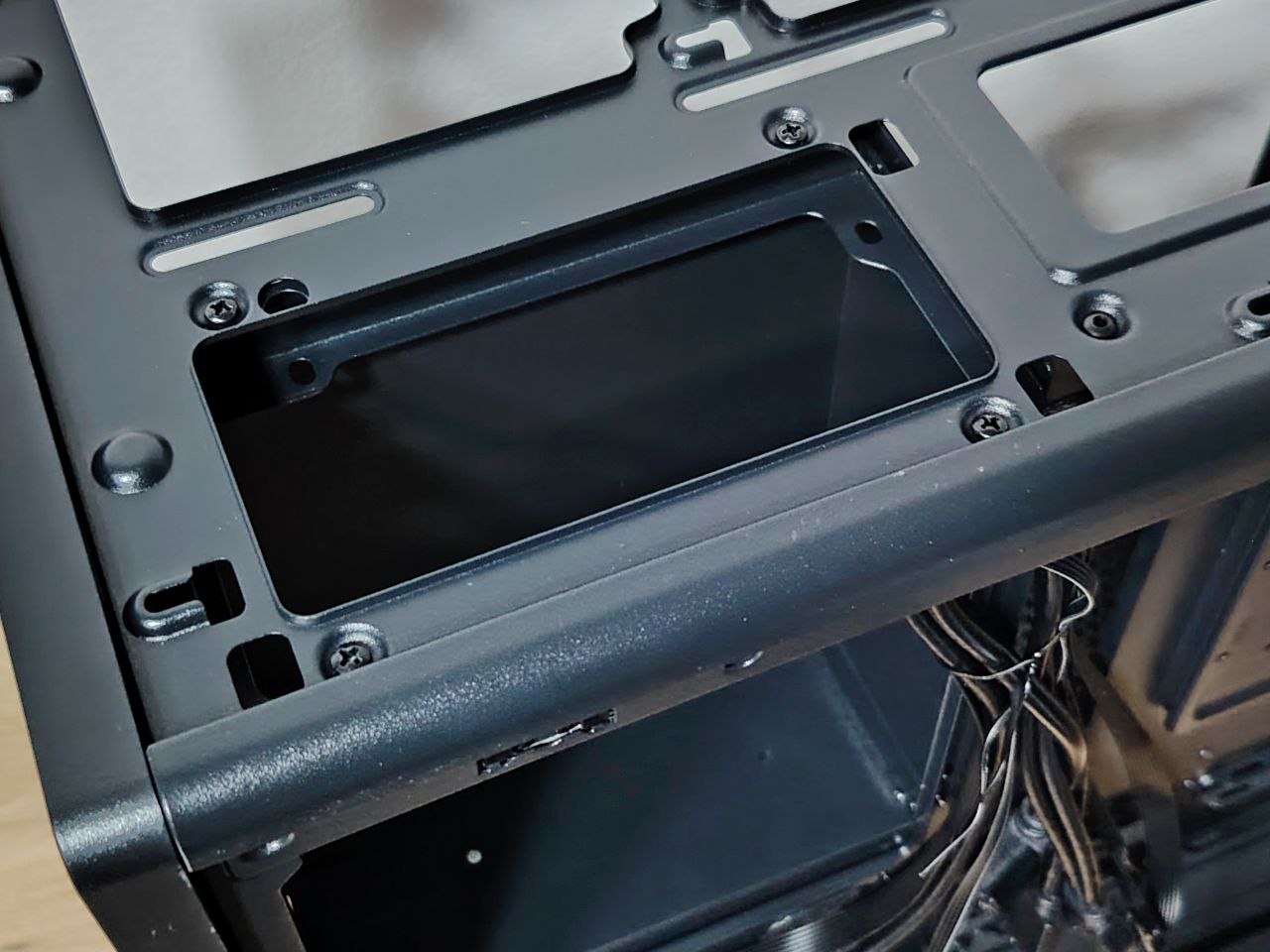

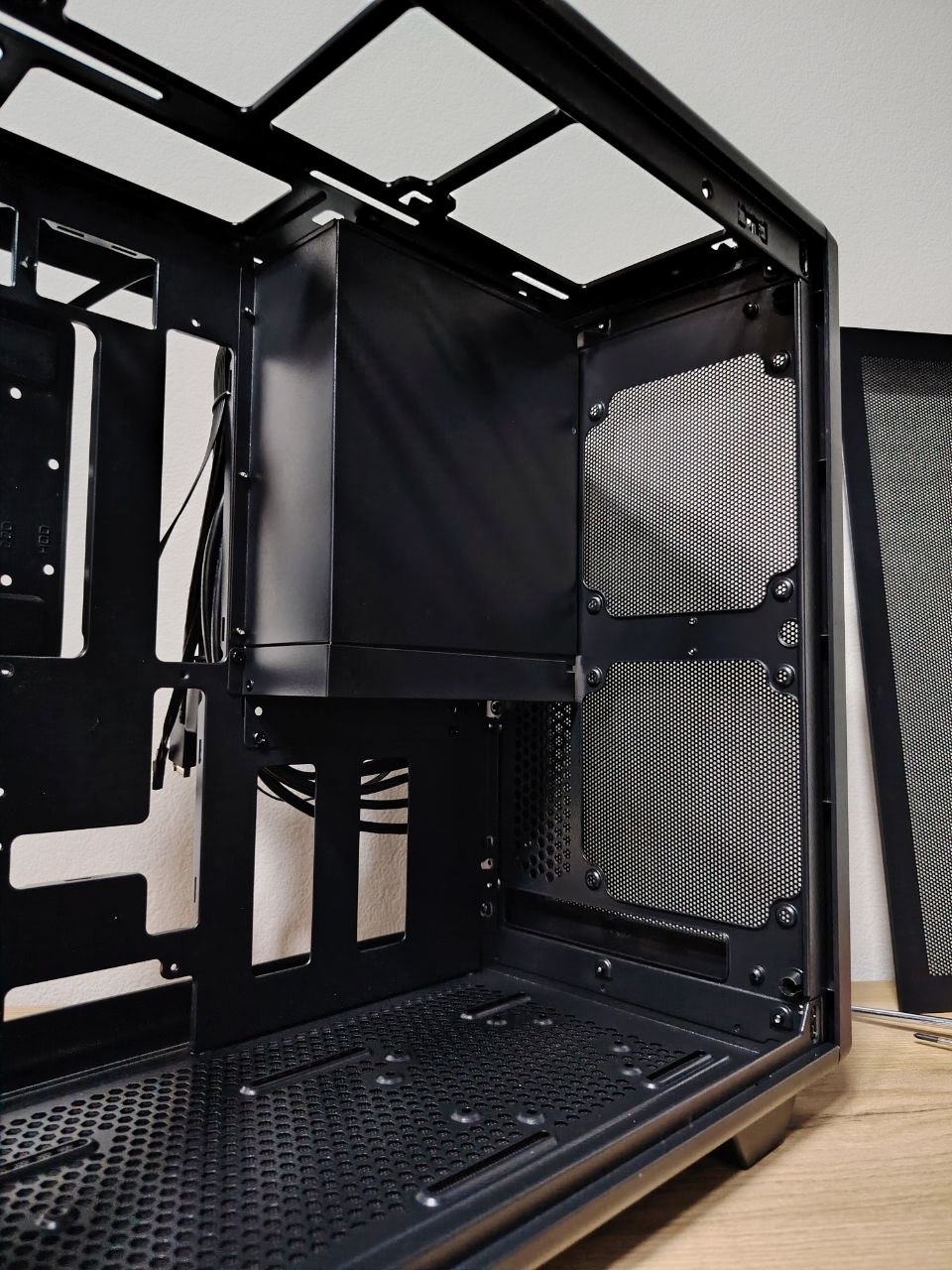

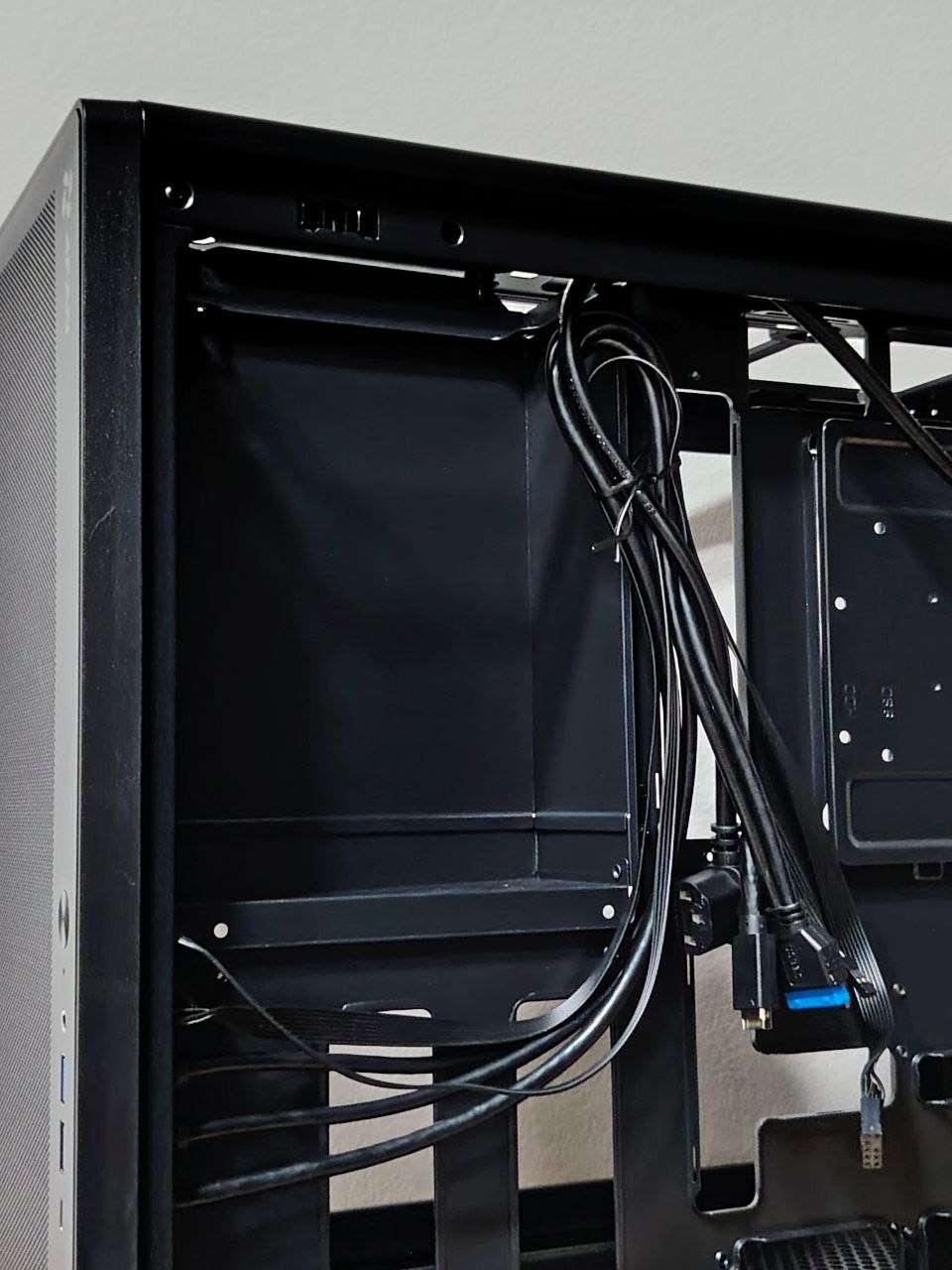

Одна из самых интересных особенностей корпуса – нестандартное размещение блока питания. Отсек под него расположен не сзади, как у большинства других корпусов, а спереди, в верхней правой части внутреннего пространства, а для вывода разъема питания на заднюю панель предусмотрен специальный соединительный провод.

У такой компоновки есть как плюсы, так и минусы – с одной стороны, она позволяет сделать корпус более компактным, не увеличивая его ширину и высоту, сохраняя при этом просторные условия для сборки. С другой – блок питания здесь устанавливается полностью внутри корпуса, ограничен по длине (до 145 мм) и не имеет прямого выхода наружу, при этом его задняя панель ориентирована вверх, а вентилятор – вправо.

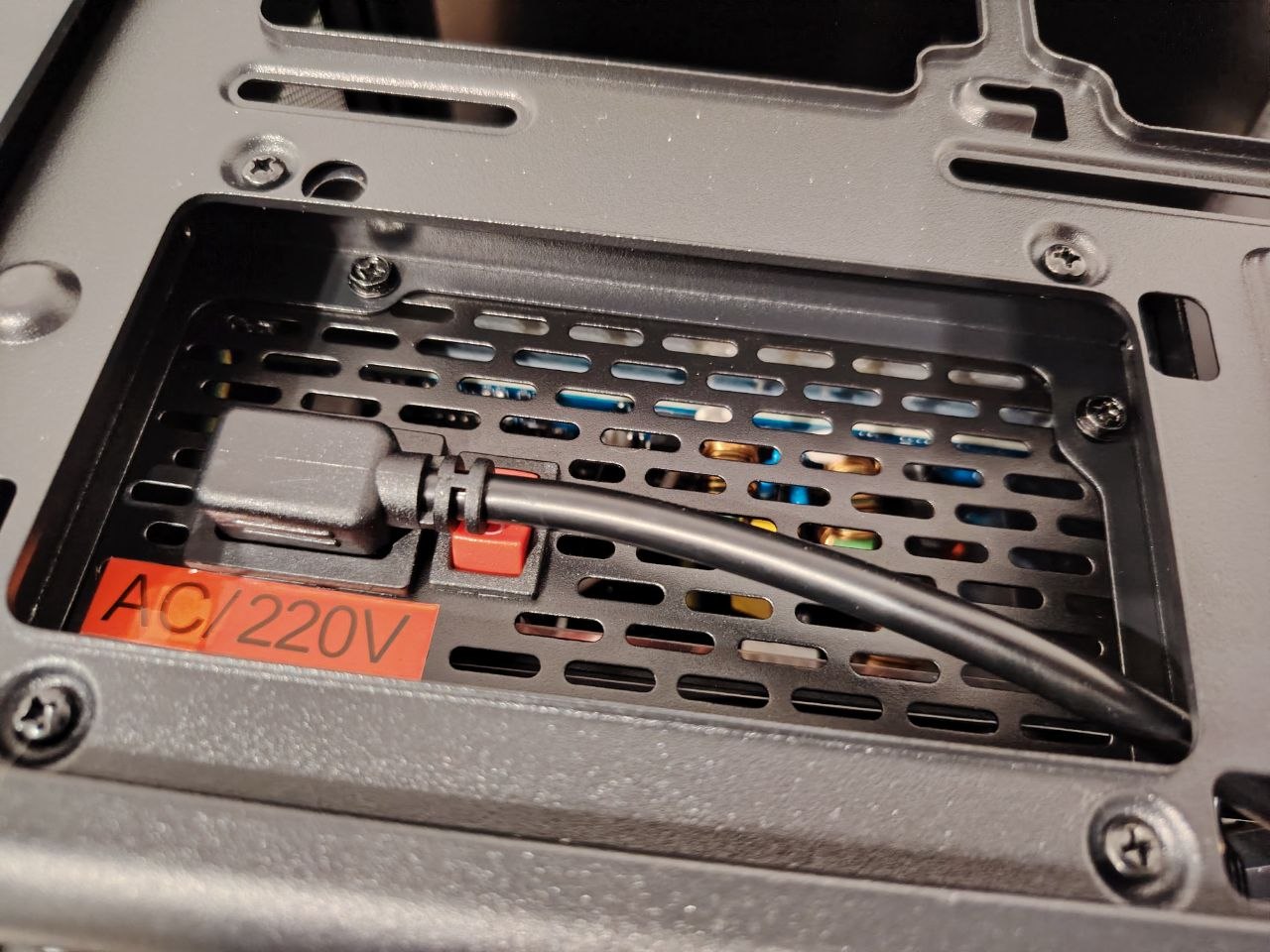

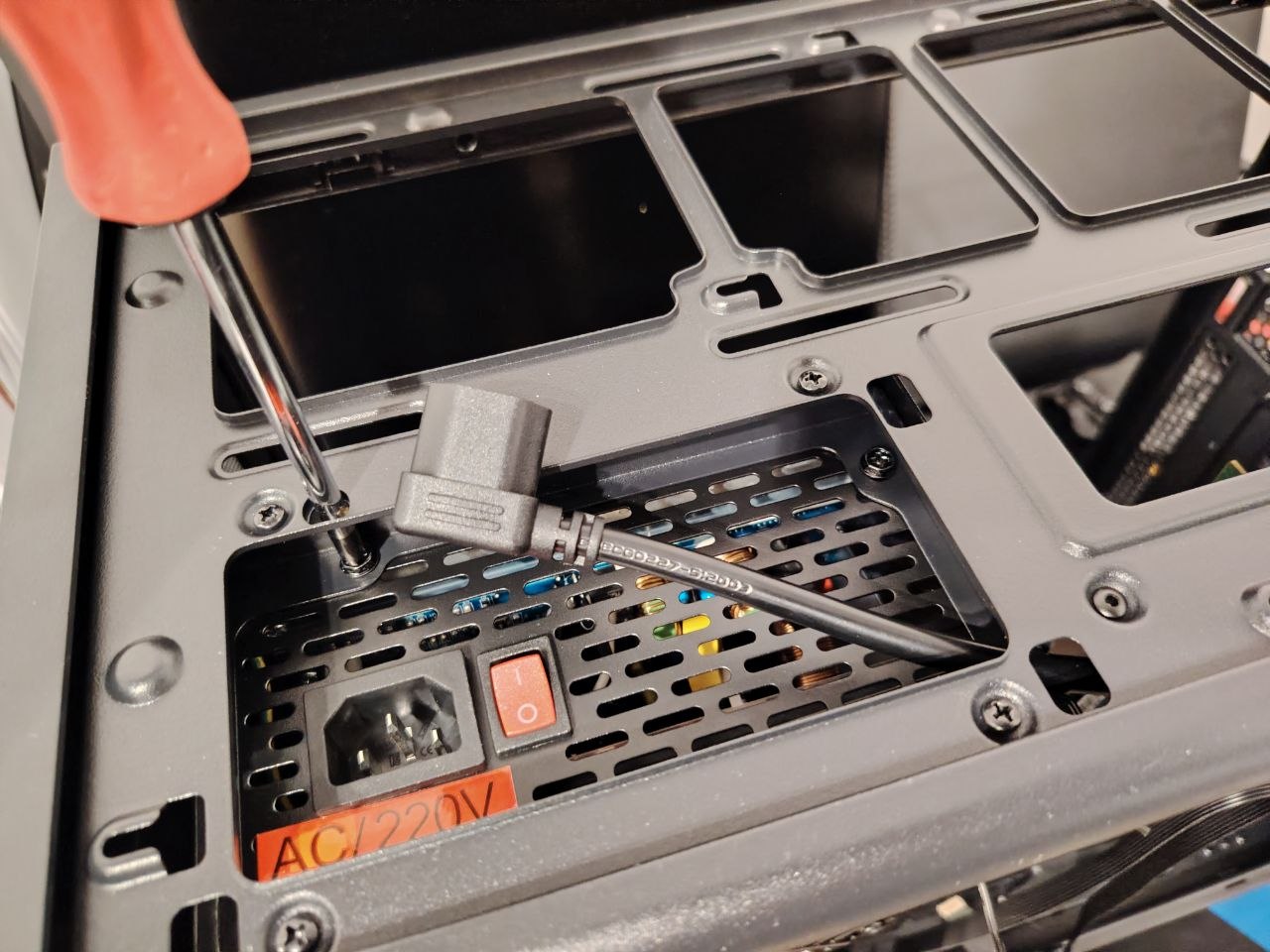

В какой-то степени это улучшает ситуацию с охлаждением, ведь верхняя стенка перфорирована, а пространство над корпусом и справа от него при типичных вариантах размещения, как правило, свободно. Но и ограничения тоже есть – пользователь теряет доступ к тумблеру питания на самом блоке (вдобавок, он еще и перекрывается проводом), при использовании модульных блоков питания невозможен доступ к панели подключения проводов, поэтому потребуется подключить их заранее, да и сверху на корпус уже ничего не поставишь.

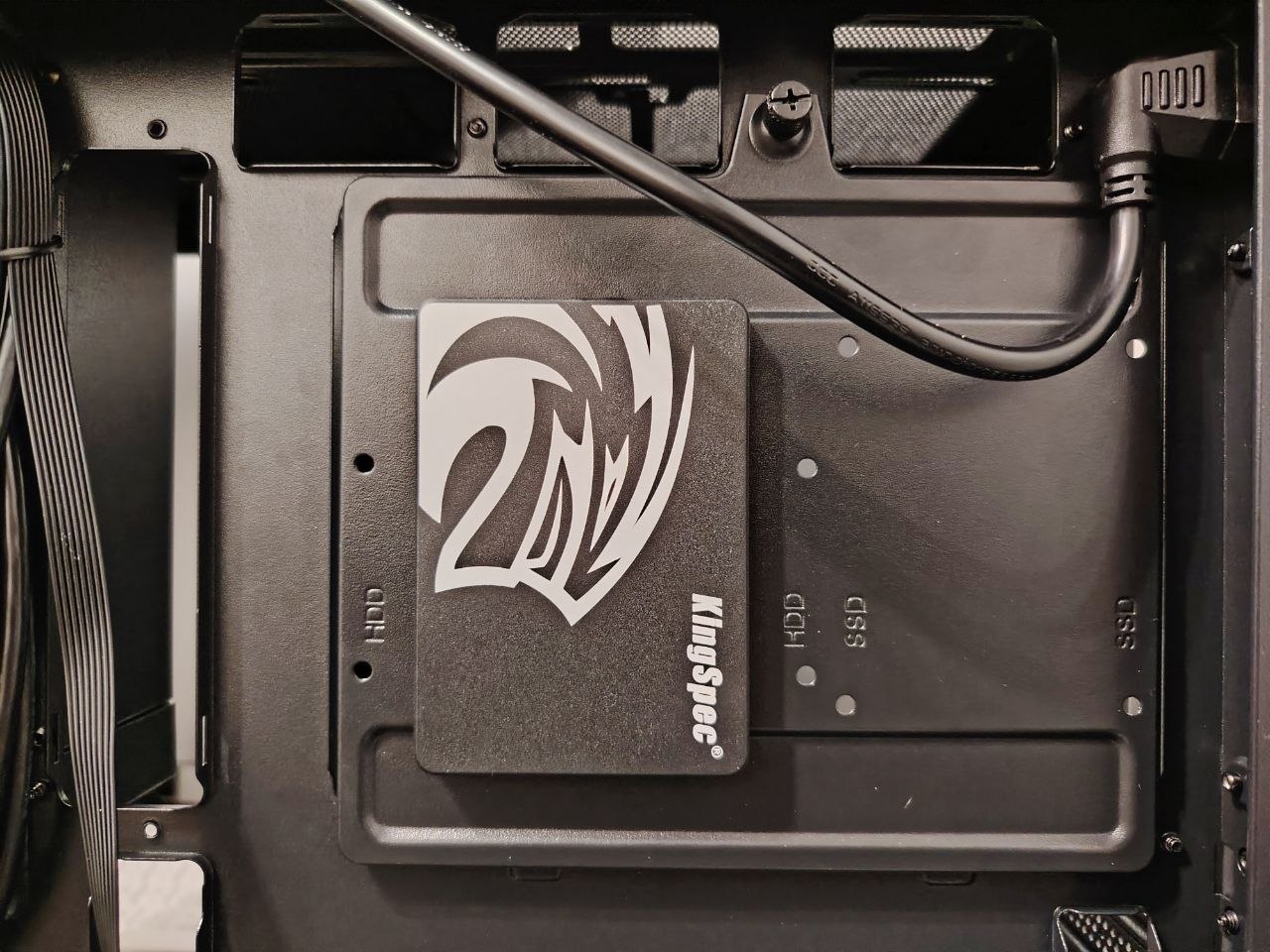

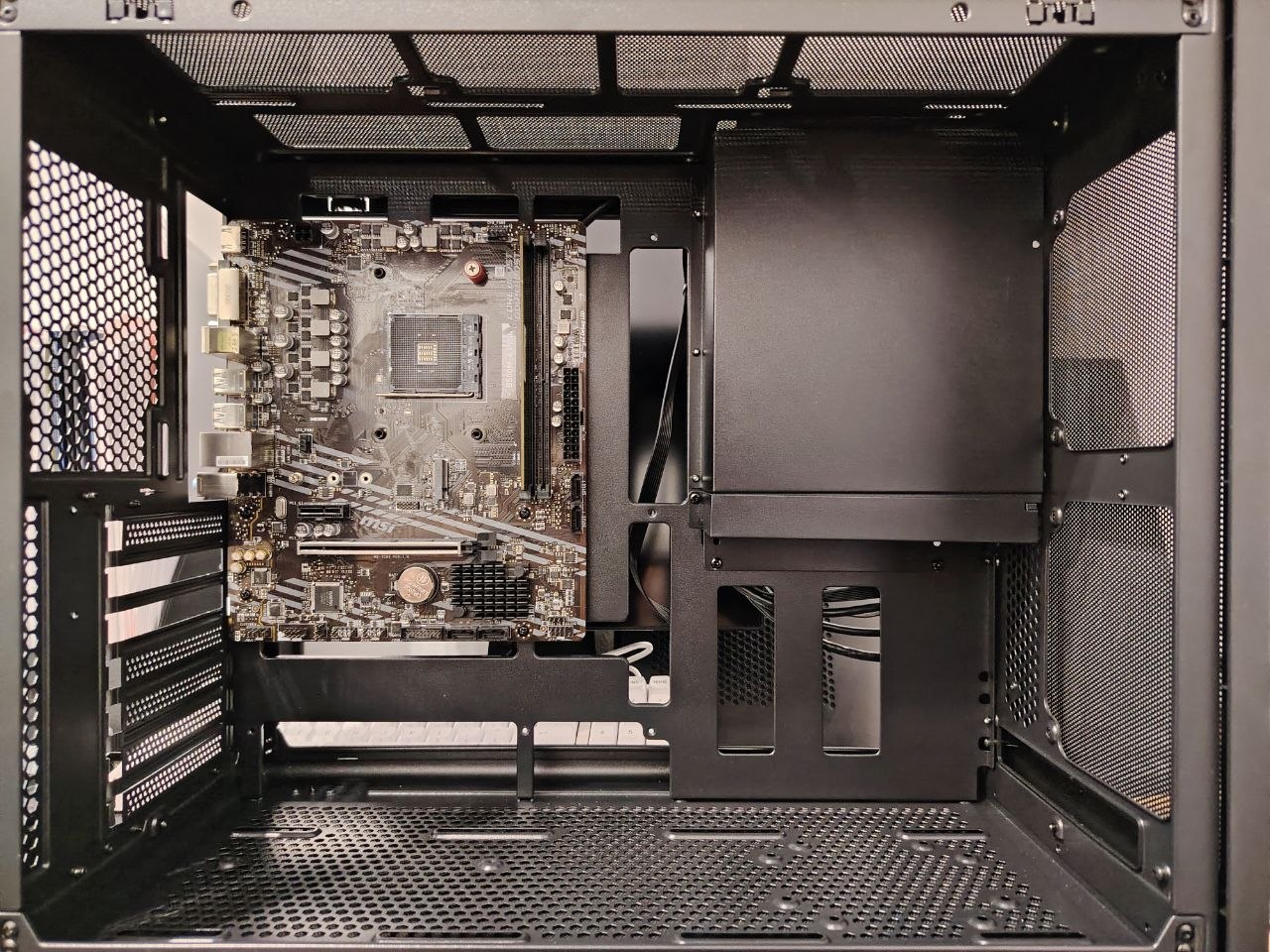

В остальном же всё привычно – монтажная панель для материнской платы с крупным окном в районе процессорного сокета и большим количеством окошек поменьше для кабель-менеджмента делит внутреннее пространство корпуса на основной объем для размещения компонентов и узкое пространство для прокладки кабелей. Со стороны последнего также расположилась пластинка для размещения накопителей – двух 2,5-дюймовых или одного 3,5-дюймового с соответствующими обозначениями под крепеж. С одной стороны, вроде маловато, с другой – учитывая практически обязательное использование M.2 в игровых ПК подавляющему большинству пользователей этого будет вполне достаточно. Если, конечно, не задаваться целью создавать хранилище для медиаконтента.

Монтажное пространство корпуса достаточно просторное и позволяет не стеснять движений при сборке. Поддерживаются материнские платы форм-факторов ATX, mini-ATX и ITX. Для крепежа используются стандартные штырьки, часть которых уже прикручена в соответствующих посадочных местах. При необходимости изменить или дополнить их состав или месторасположение можно воспользоваться специальной насадкой на отвертку в комплекте.

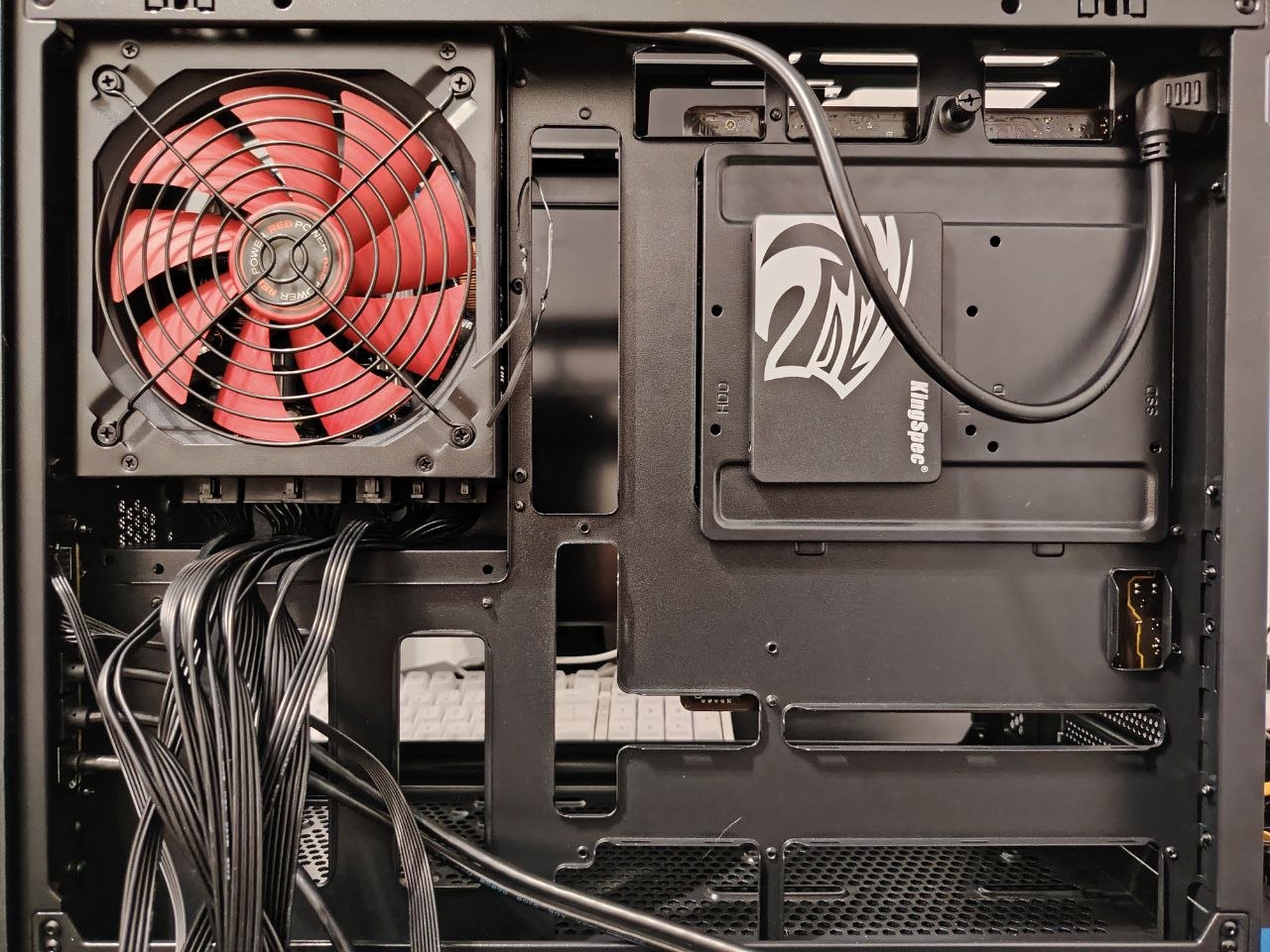

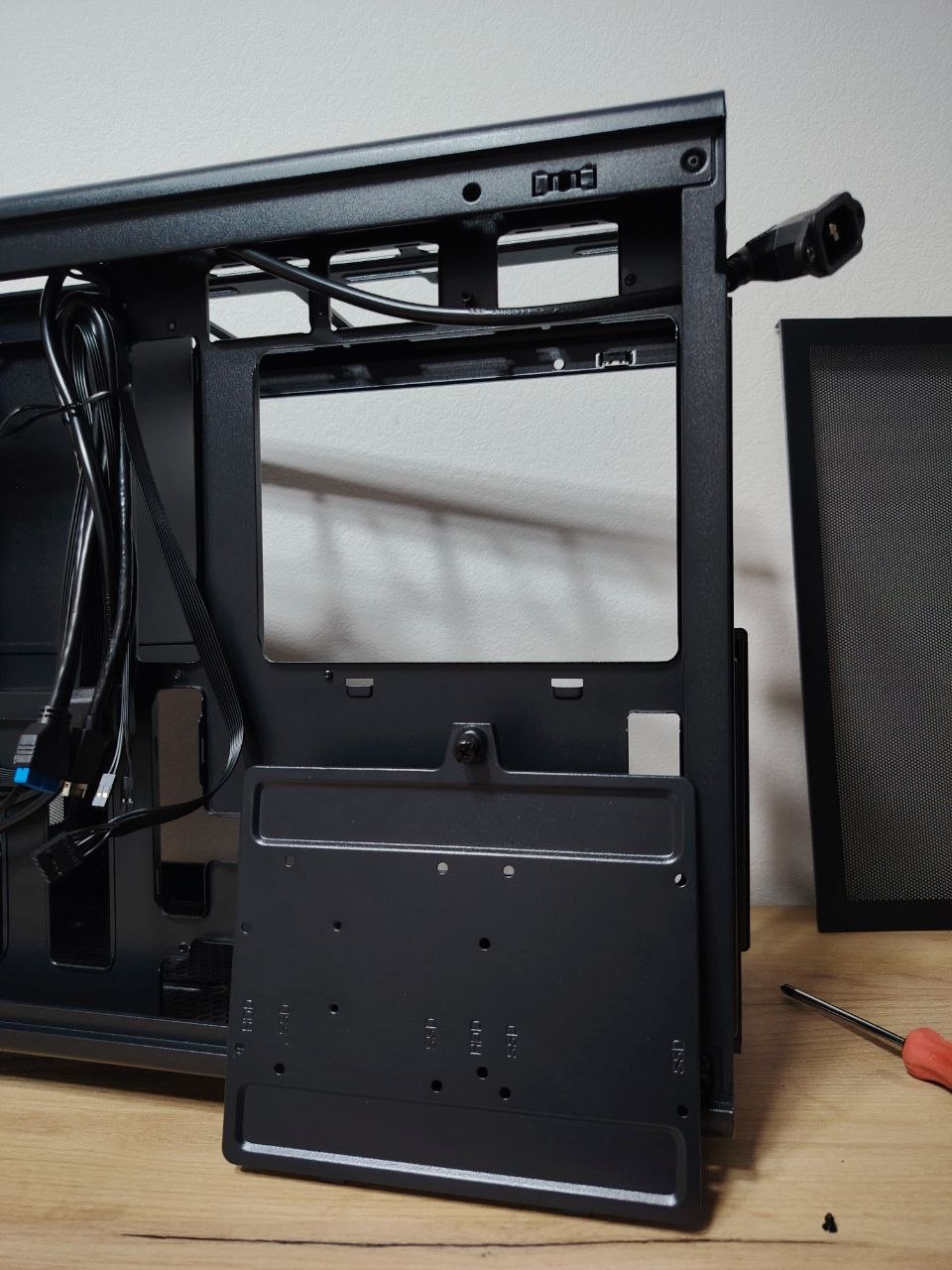

Никаких проблем с монтажом практически не возникает, за исключением немного не самого продуманного размещения пластины для установки накопителей. Она закрывает процессорное окно, и снимать её нужно не только для монтажа самих накопителей, но и для доступа к тыльной стороне материнской платы. А это достаточно неудобно, так как она еще и перекрыта кабелем, соединяющим блок питания с разъемом на задней панели корпуса.

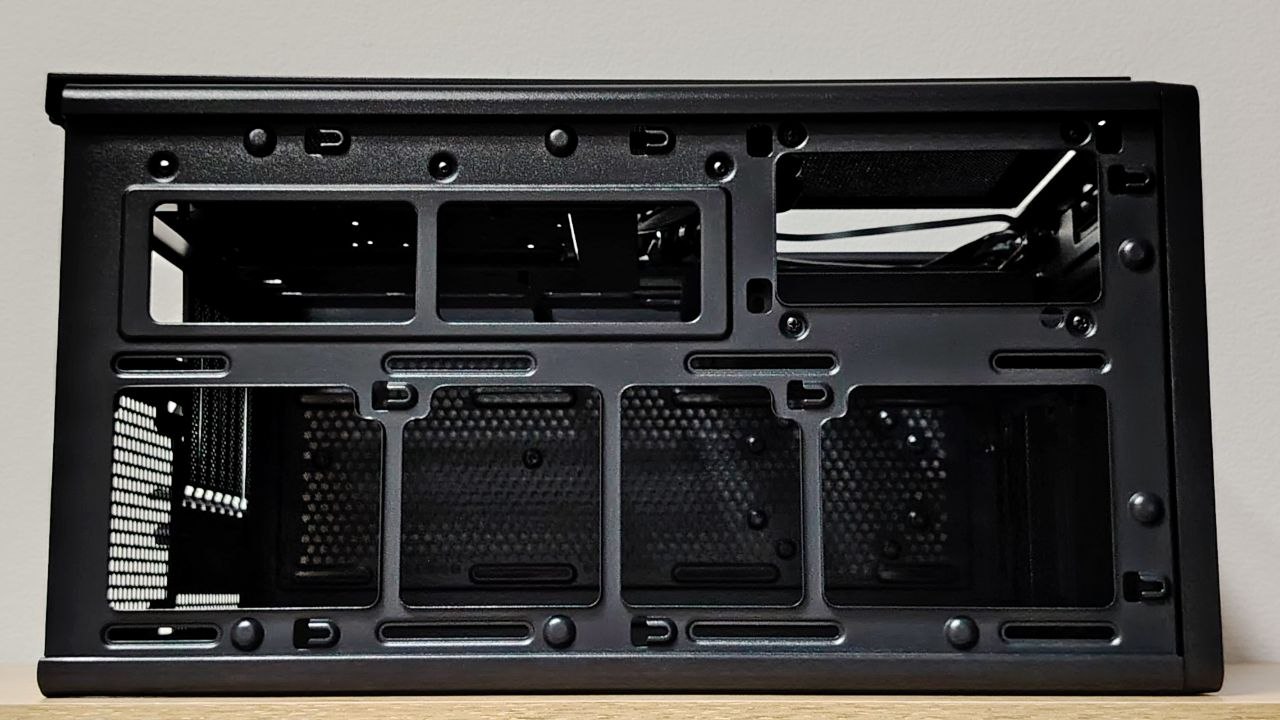

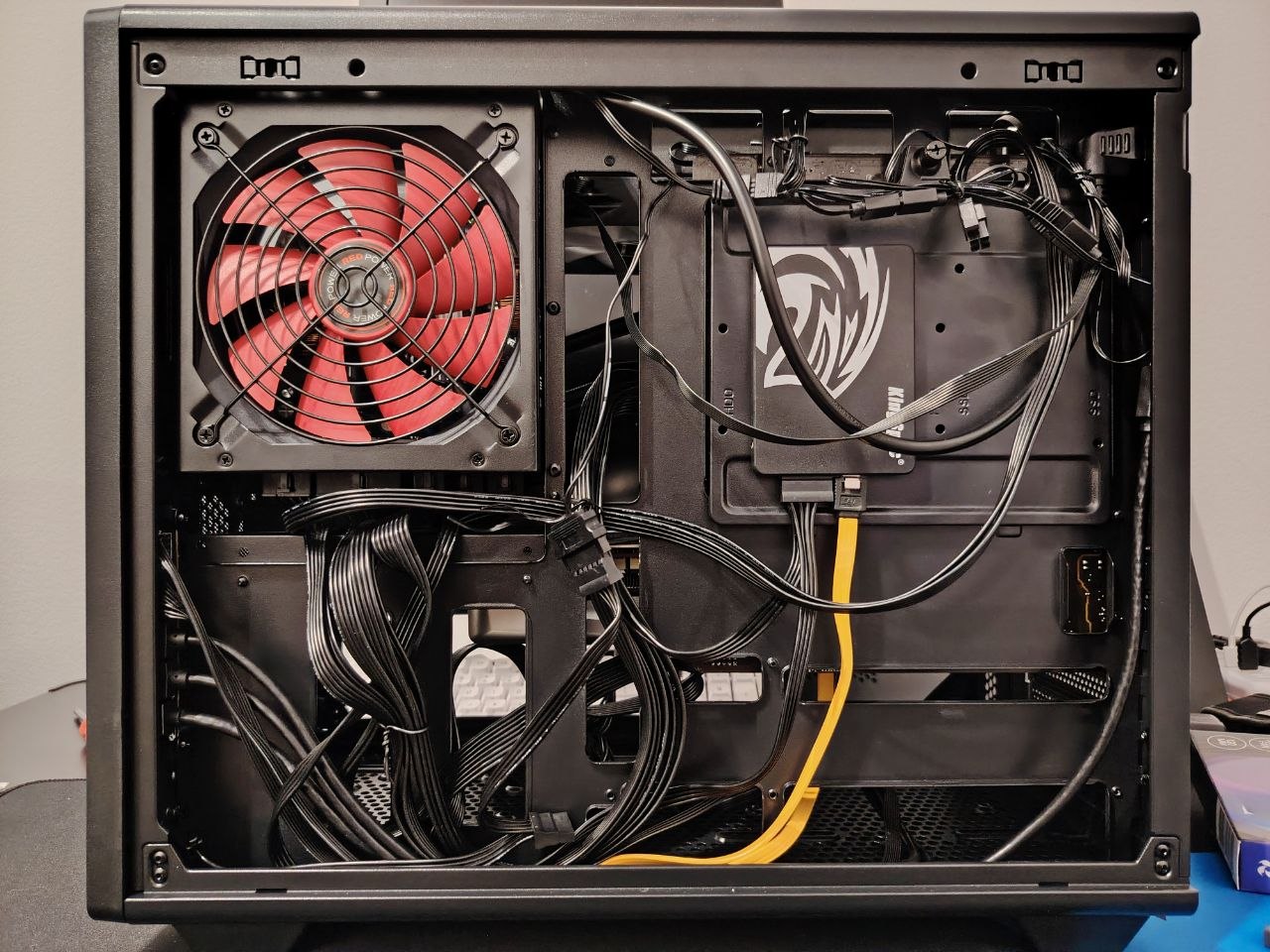

Прокладка кабелей к материнской плате также не вызывает особых затруднений благодаря большому количеству окошек. Но скрыть их может оказаться несколько сложнее – резиновых вставок на окошках нет, а из-за их количества конструкция каркаса выглядит буквально ажурной. Кроме того, пространство для их размещения за монтажной панелью материнской платы довольно тесное.

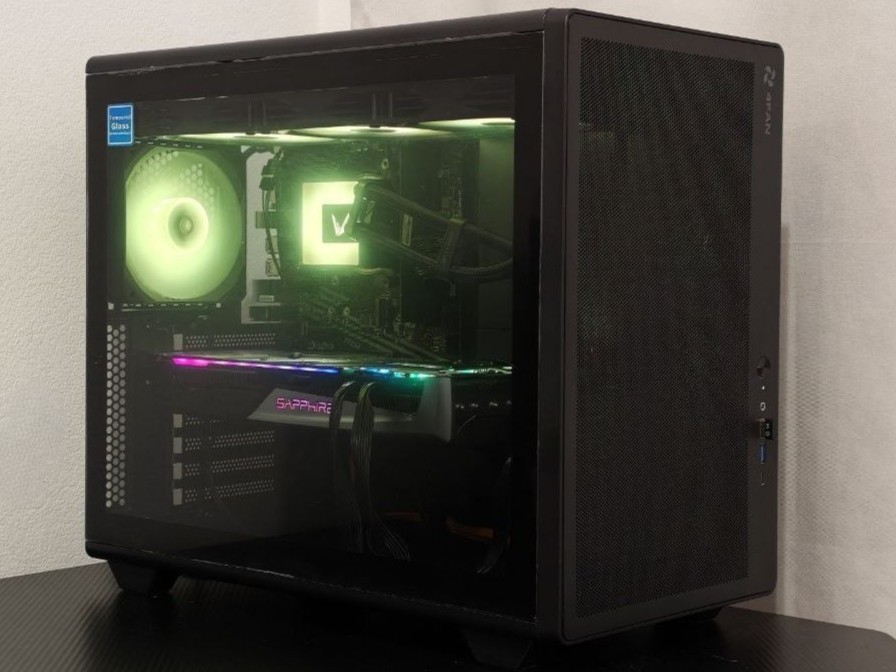

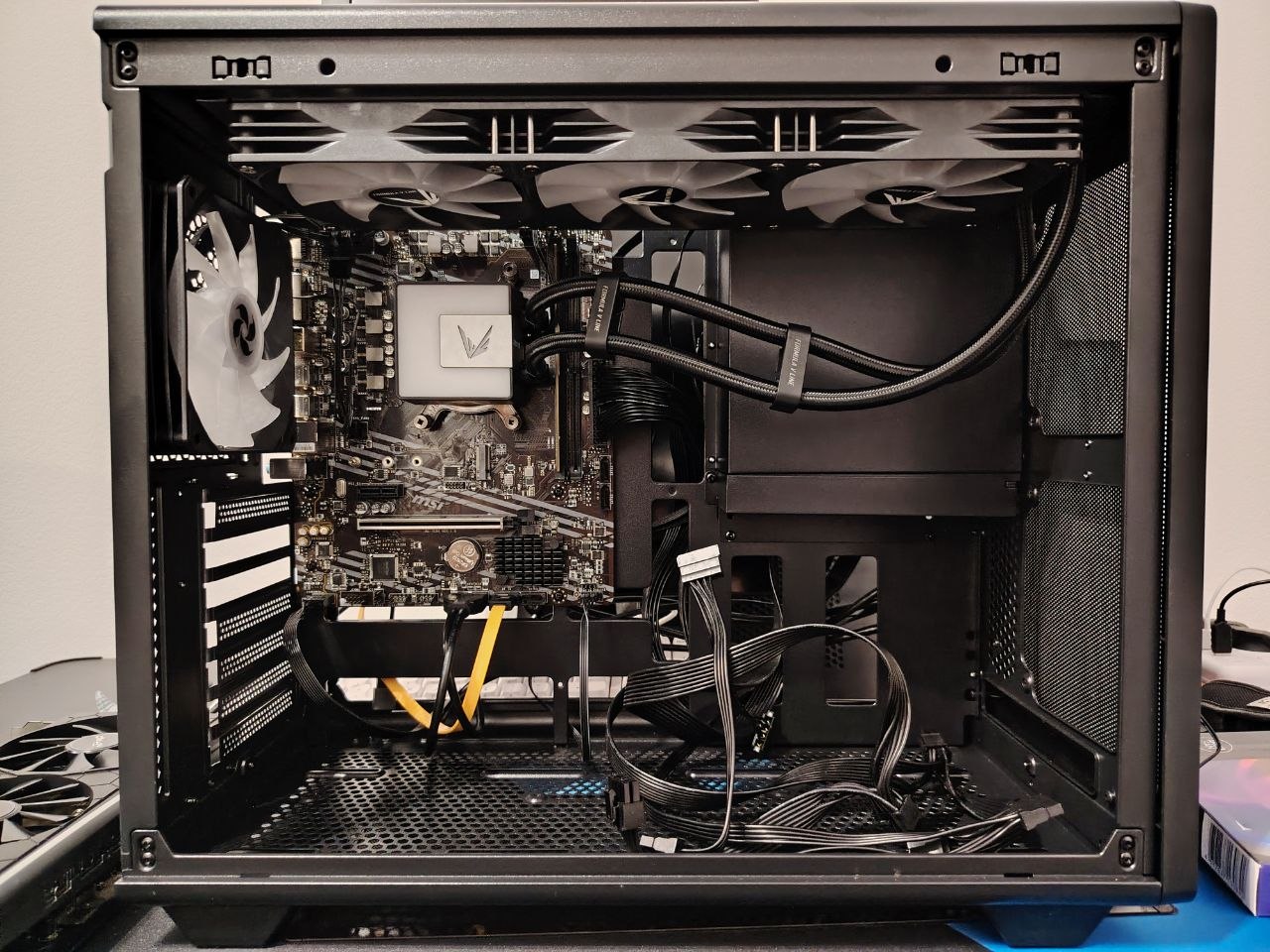

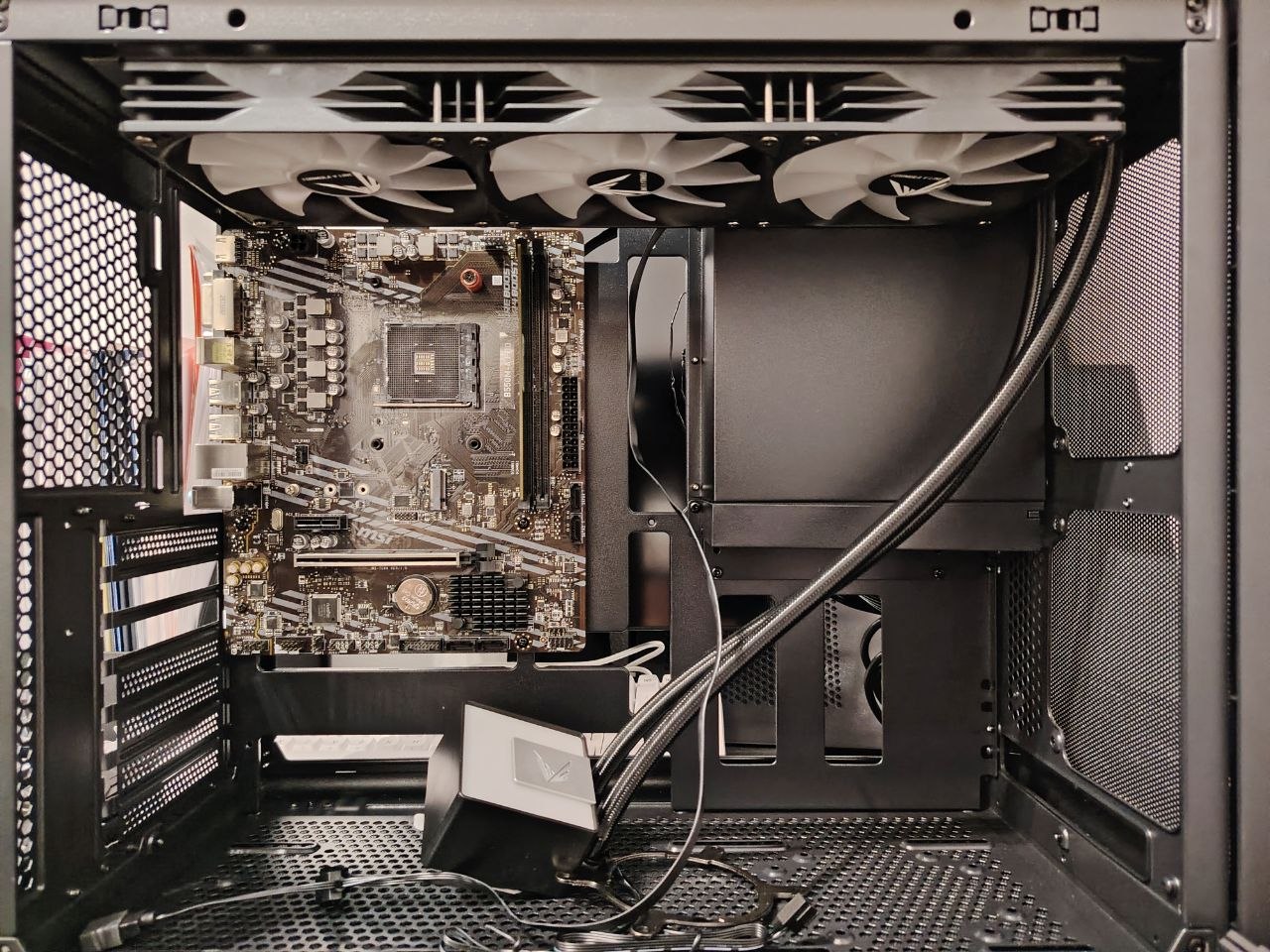

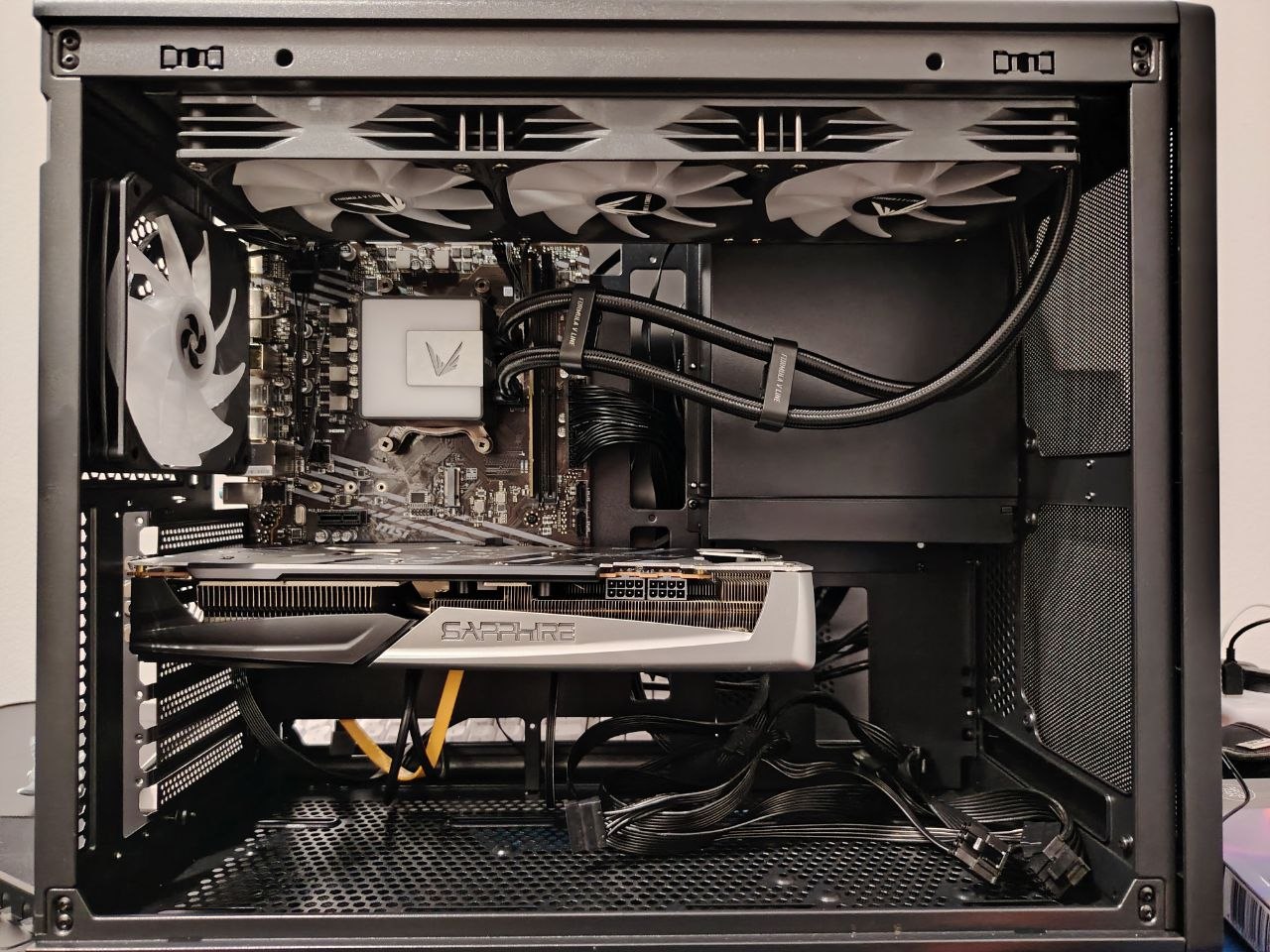

Корпус поддерживает установку вентиляторов в единственном размере 120 мм: помимо уже упомянутого заднего предусмотрено два места под их крепление на передней панели, по три – сверху и снизу и еще одно вдоль материнской платы, под отсеком блока питания. При использовании жидкостного охлаждения можно установить на верхнюю панель радиатор размером до 360 мм – именно такой вы можете увидеть в этом обзоре.

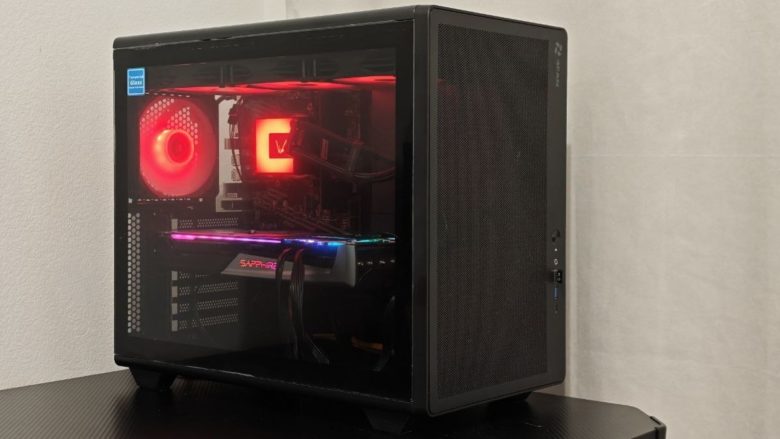

Есть где развернуться и с внутренними компонентами – сюда поместятся процессорные кулеры высотой до 180 мм, а максимальная длина видеокарты составляет 403 мм, то есть фактически какие-либо ограничения отсутствуют. Места с запасом хватит не только для моей 30-сантиметровой Radeon 5700 XT, которая представлена в обзоре, но и для GeForce RTX 5090 – и вполне возможно, для будущих флагманских моделей, которые вполне могут быть больше.

Вердикт

4FAN Magnus сочетает в себе, казалось бы, несочетаемое – относительно компактный размер, просторное пространство для сборки и практически полное отсутствие ограничений по размеру компонентов, не считая блока питания. С циркуляцией воздуха и охлаждением всё тоже хорошо – перфорация со всех сторон, до десяти вентиляторов, поддержка радиатора до 360 мм. Сборка и материалы вполне достойного качества, а за эстетику отвечает боковая панель из закаленного стекла.

Таким сочетанием компактности и удобства сборки корпус во многом обязан нестандартной компоновке с передним размещением блока питания. Однако у нее есть и недостатки – помимо уже упомянутых ограничений по длине блока питания пользователь теряет доступ к тумблеру на нём, соединительный кабель затрудняет съем монтажной пластины для накопителей, а ориентация блока питания накладывает ограничения на размещение корпуса. Кроме того, здесь достаточно узкое пространство для кабель-менеджмента. Отмечу также ограничение по диаметру вентиляторов, отсутствие кнопки Reset и индикатора доступа к накопителю, но это едва ли эти недостатки можно считать серьезными.

В общем, корпус получился хороший, но на любителя. Он вполне может стать основой для интересных сборок, но не лишен ограничений, под которые придется подстраиваться. И конечно же, окончательный выбор всегда остаётся за вами.
